Дизель-генератор 1А-9ДГ исп. 3. Руководство по эксплуатации - часть 23

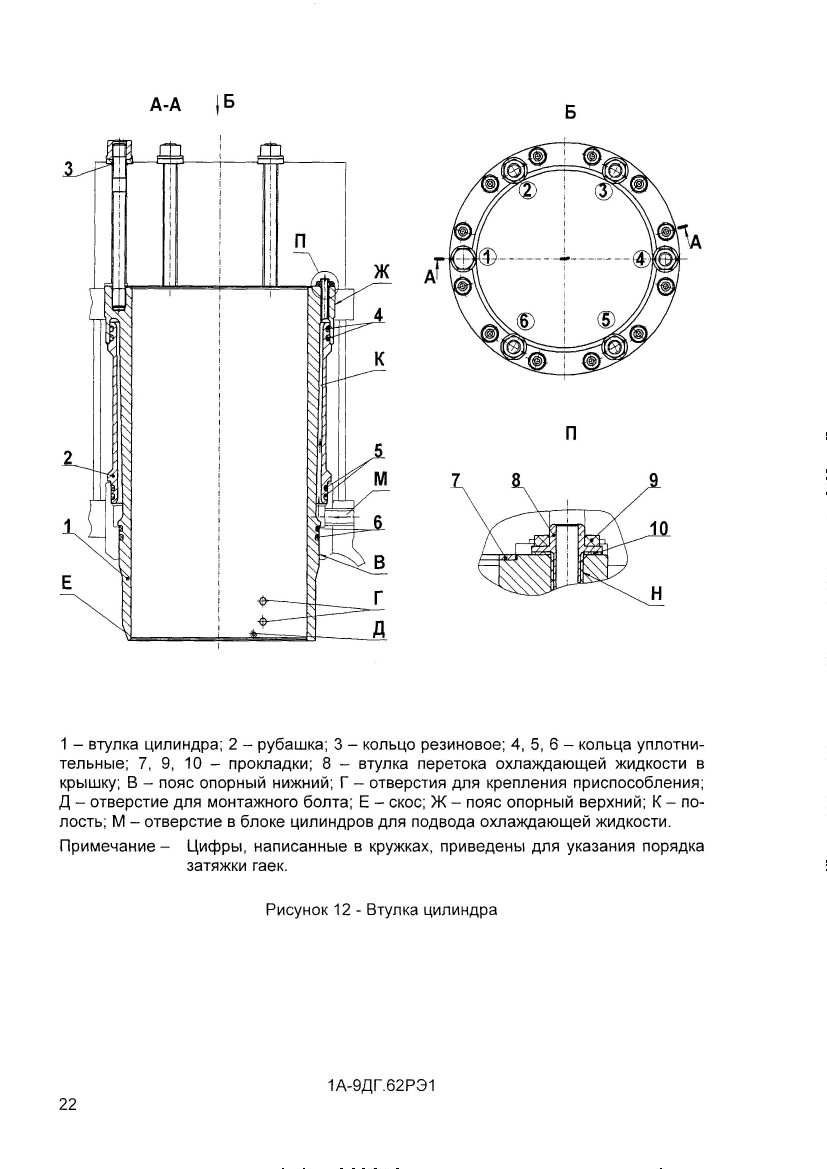

1 - втулка цилиндра; 2 - рубашка; 3 - кольцо резиновое; 4, 5, 6 - кольца уплотнительные; 7, 9, 10 - прокладки; 8 - втулка перетока охлаждающей жидкости в крышку; В - пояс опорный нижний; Г - отверстия для крепления приспособления; Д - отверстие для монтажного болта; Е - скос; Ж - пояс опорный верхний; К - полость; М - отверстие в блоке цилиндров для подвода охлаждающей жидкости.

Примечание - Цифры, написанные в кружках, приведены для указания порядка затяжки гаек.
Рисунок 12 - Втулка цилиндра

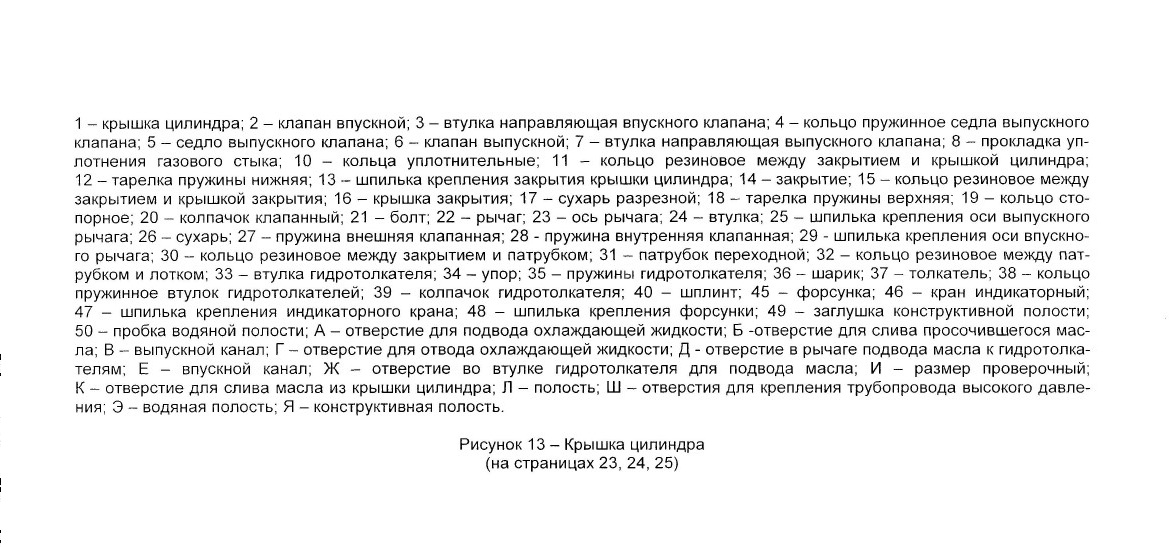

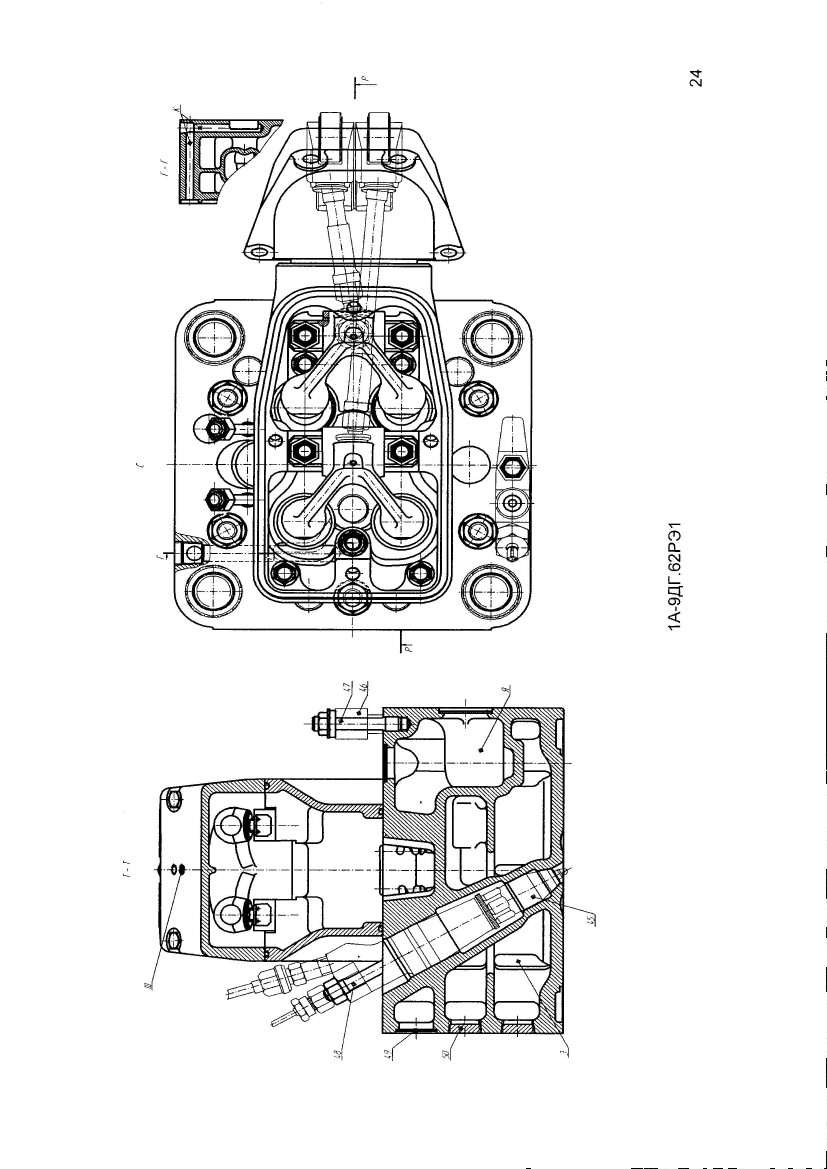

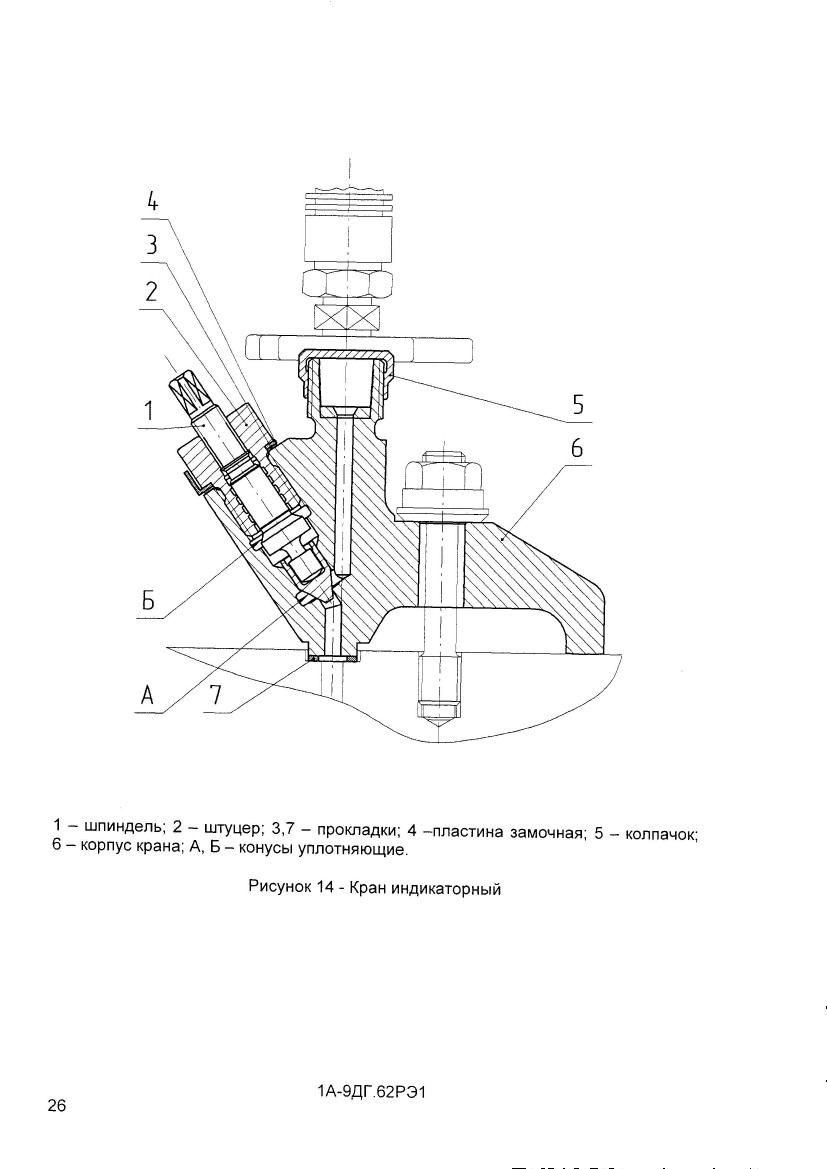

1 - шпиндель; 2 - штуцер; 3,7 - прокладки; 4 -пластина замочная; 5 - колпачок; 6 - корпус крана; А, Б - конусы уплотняющие.
Рисунок 14 - Кран индикаторный

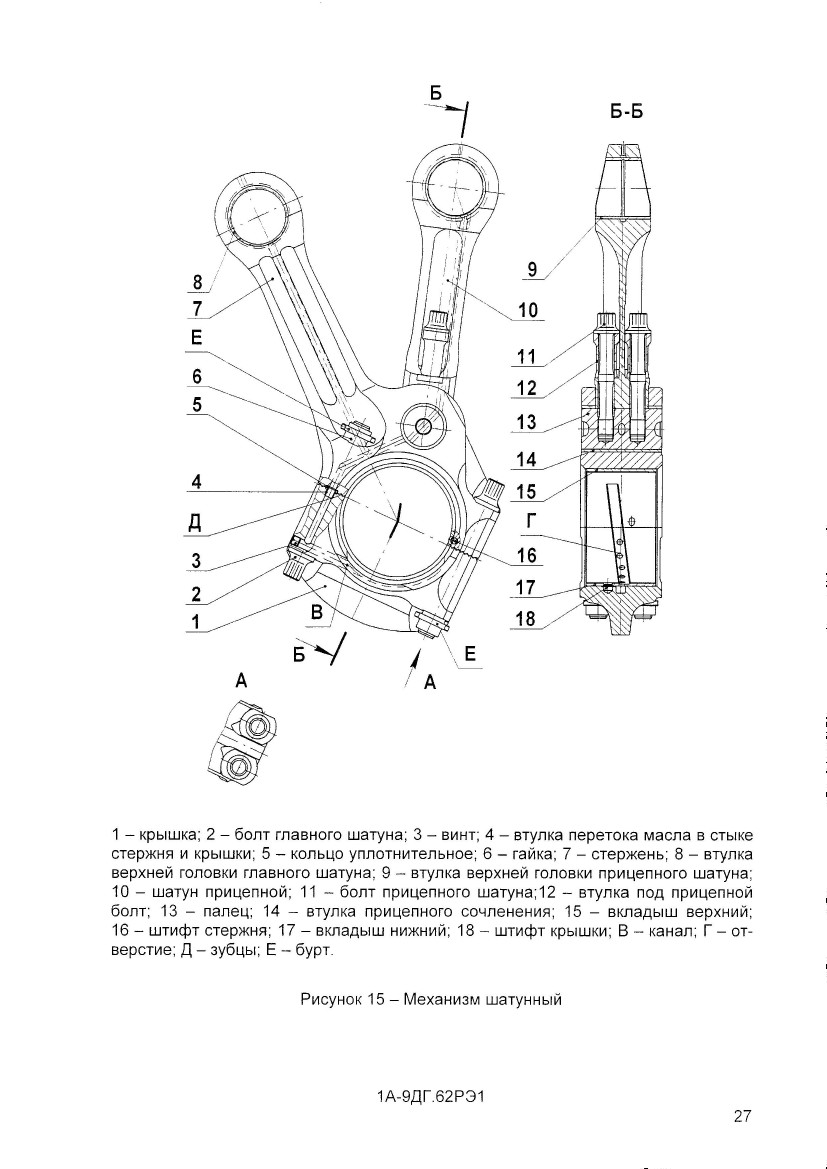

1 - крышка; 2 - болт главного шатуна; 3 - винт; 4 - втулка перетока масла в стыке стержня и крышки; 5 - кольцо уплотнительное; 6 - гайка; 7 - стержень; 8 - втулка верхней головки главного шатуна; 9 - втулка верхней головки прицепного шатуна; 10 - шатун прицепной; 11 - болт прицепного шатуна;12 - втулка под прицепной болт; 13 - палец; 14 - втулка прицепного сочленения; 15 - вкладыш верхний; 16 - штифт стержня; 17 - вкладыш нижний; 18 - штифт крышки; В - канал; Г - отверстие; Д - зубцы; Е - бурт.
Рисунок 15 - Механизм шатунный
