МСУД (микропроцессорная система управления и диагностики). Руководство - часть 14

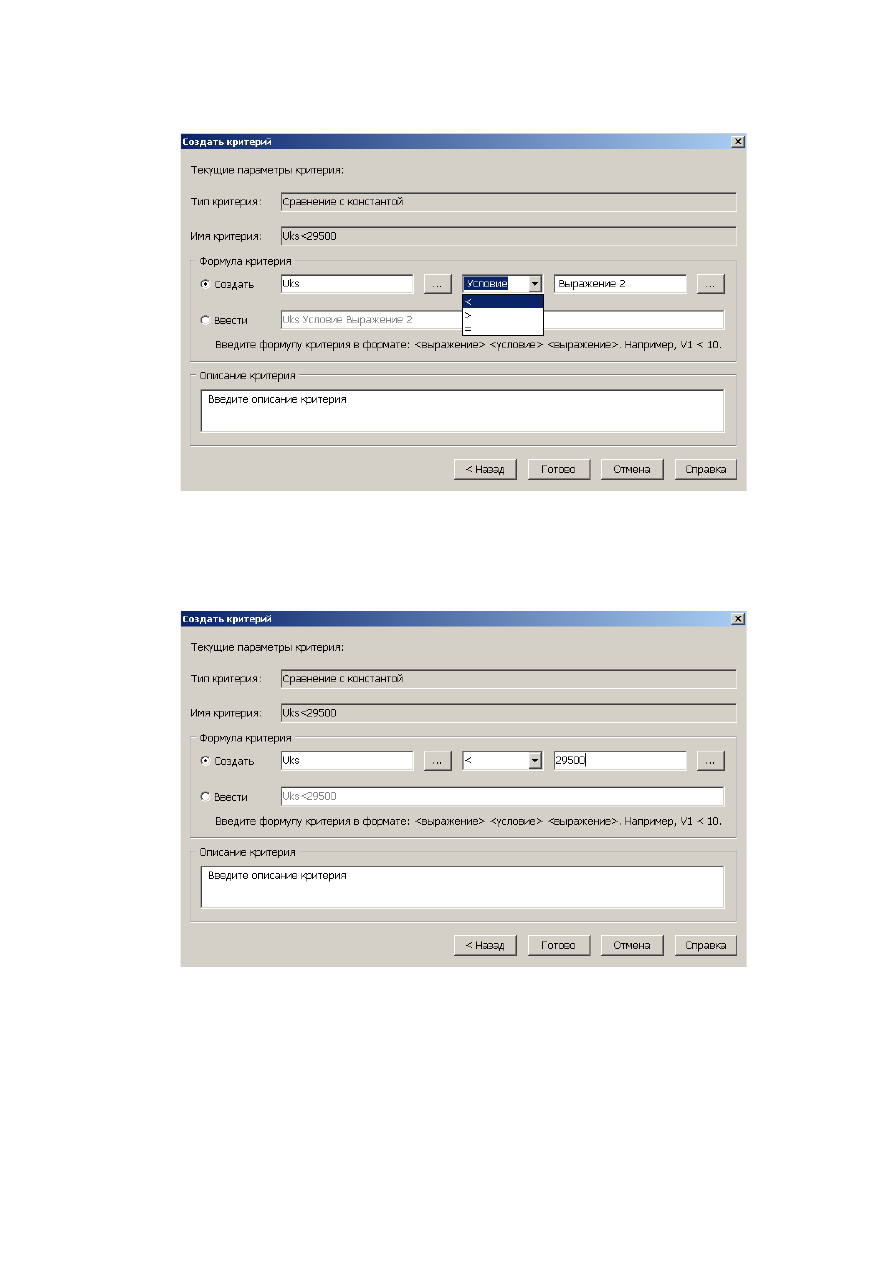

- в выпадающем списке «Условие» выберите пункт «<» (рисунок 8);

Рисунок 8 – Задание условия критерия

кликните левой клавишей манипулятора «мышь» в поле «Выражение

2» и введите требуемого значение, например 29500 (рисунок 9);

Рисунок 9 – Задание «Выражения 2»

- введите описание критерия, например «Критерий  Uks  не в норме»

(рисунок 10);

- нажмите кнопку «Готово».

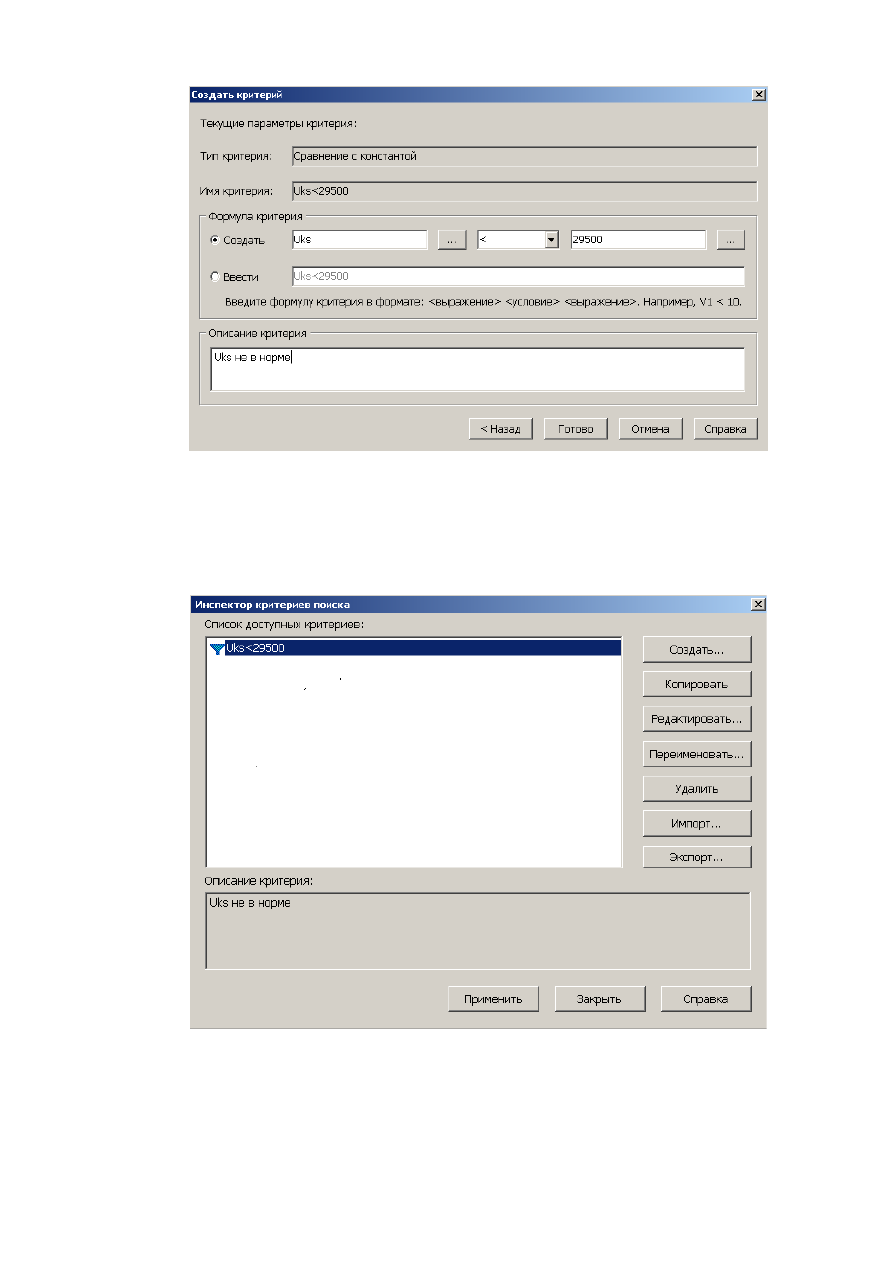

Рисунок 10 – Ввод описания критерия

8)   в   открывшемся   окне   «Инспектор   критериев   поиска»   выберите   в

«Списке доступных критериев» созданный критерий (рисунок 11) и нажмите
кнопку «Применить».

Рисунок 11 – Окно «Инспектор критериев поиска» с выбранным критерием

9) в открывшемся окне (рисунок 12) нажмите кнопку:
- «Да» – для сохранения созданного критерия в базе критериев;
- «Нет»   – для использования созданного критерия без сохранения в

базе критериев.

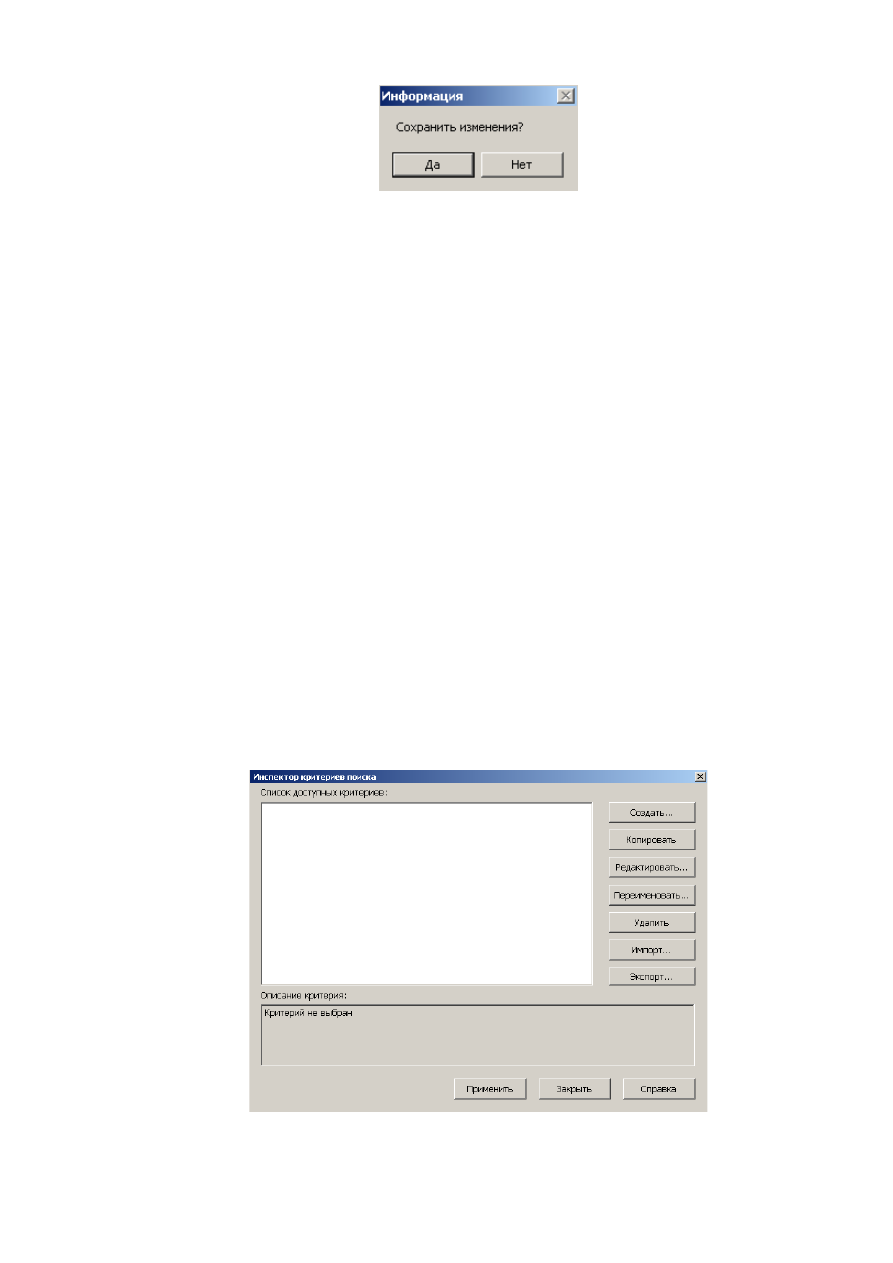

Рисунок 12 – Окно для сохранения критерия в базе критериев

10) для использования созданного критерия (см. п. 2.7) в диалоговом

окне «Поиск» (рисунок 2):

-   в   выпадающем   списке   «Критерий   поиска»   выберите   пункт

«Uks<29500»;

- нажмите кнопку «Найти».

2.7.2 Пример создания критерия типа «Боксование по скольжению

» для электровоза 3ЭС5К

Рассмотрим   процесс   создания   простого   критерия   поиска   типа

«Боксование по скольжению», формула которого имеет вид: (Vmax-Vmin) >
2.

Для создания критерия поиска:
1) загрузите файл регистратора («Файл/Открыть»).
2) при необходимости загрузите профиль («Профиль/Загрузить…»).
3) выполните команду «Обработка/Параметрический поиск…».
4)   в   диалоговом   окне   «Поиск»   (рисунок   2)   в   выпадающем   списке

«Критерий поиска» выберите пункт «Создать критерий…».

5) в открывшемся  окне «Инспектор критериев  поиска» (рисунок 13)

нажмите кнопку «Создать…».

Рисунок 13 – Окно «Инспектор критериев поиска»

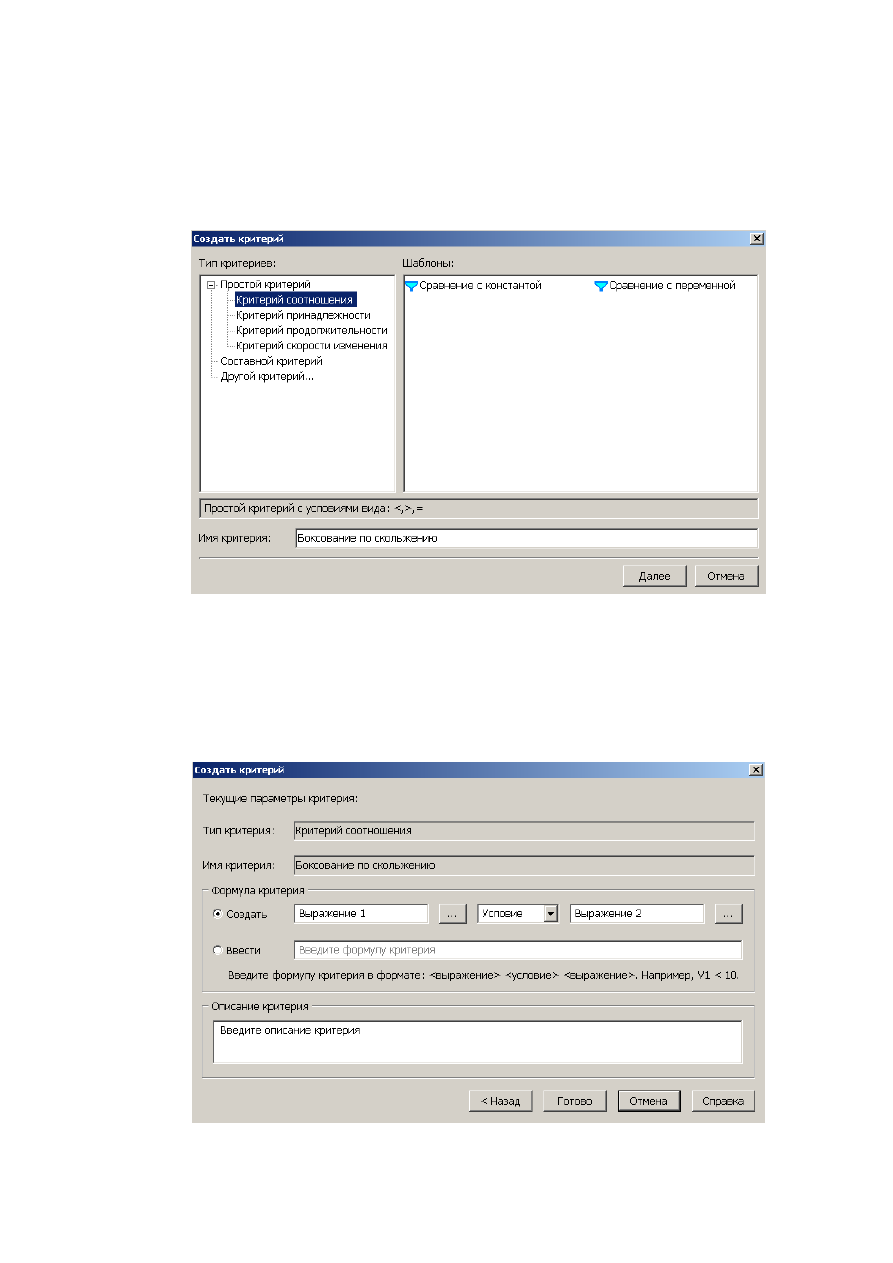

6) в открывшемся окне «Создать критерий» шаг 1 (рисунок 14):
- выберите

тип критерия «Критерий соотношения»

;

- введите имя критерия;
- нажмите кнопку «Далее».

Рисунок 14 – Окно «Создать критерий» шаг 1

Примечание.

В   версии   программы   1.5   реализован   критерий

типа

«Критерий соотношения»!

7) в открывшемся окне «Создать критерий» шаг 2 (рисунок 15):

Рисунок 15 – Окно «Создать критерий» шаг 2

- в поле «Формула критерия» выберите флажок «Создать»

;

-

кликните   левой   клавишей   манипулятора   «мышь»   в   поле

«Выражение 1» и нажмите левую кнопку «…»;

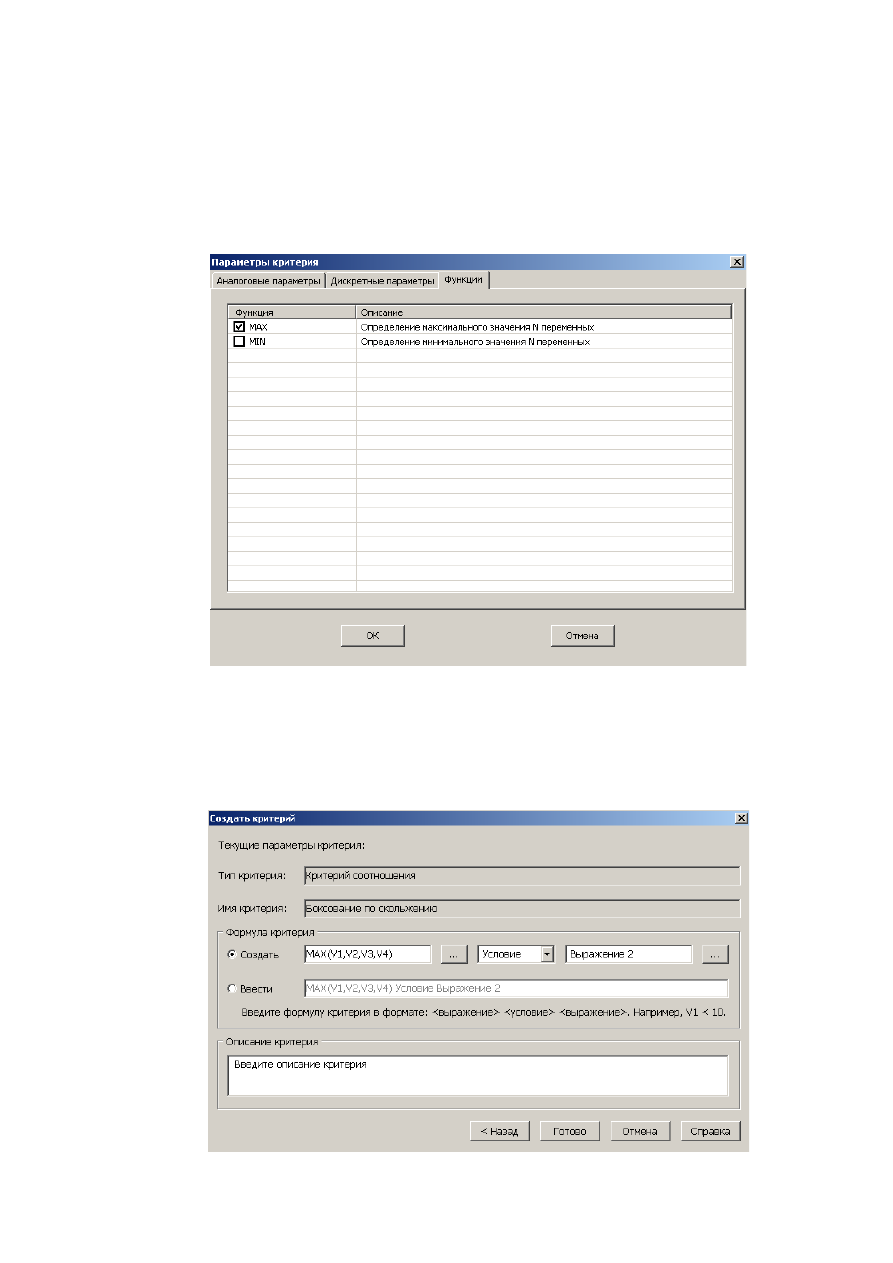

- в открывшемся окне «Параметры критерия» (рисунок 16) на вкладке

«Функции» поставьте флажок в строке с именем функции «MAX» и нажмите
кнопку «ОК»;

Рисунок 16 – Окно «Параметры критерия»

-   в   поле   «Выражение   1»   введите   параметры   функции  MAX:

V1,V2,V3,V4 (либо при помощи клавиатуры, либо при помощи кнопки «…»
аналогично вводу функции MAX)  » (рисунок 17);

Рисунок 17 – Ввод функции MAX

-   в   поле   «Выражение   1»   при   помощи   клавиатуры   введите   символ

оператора «–» (рисунок 18);

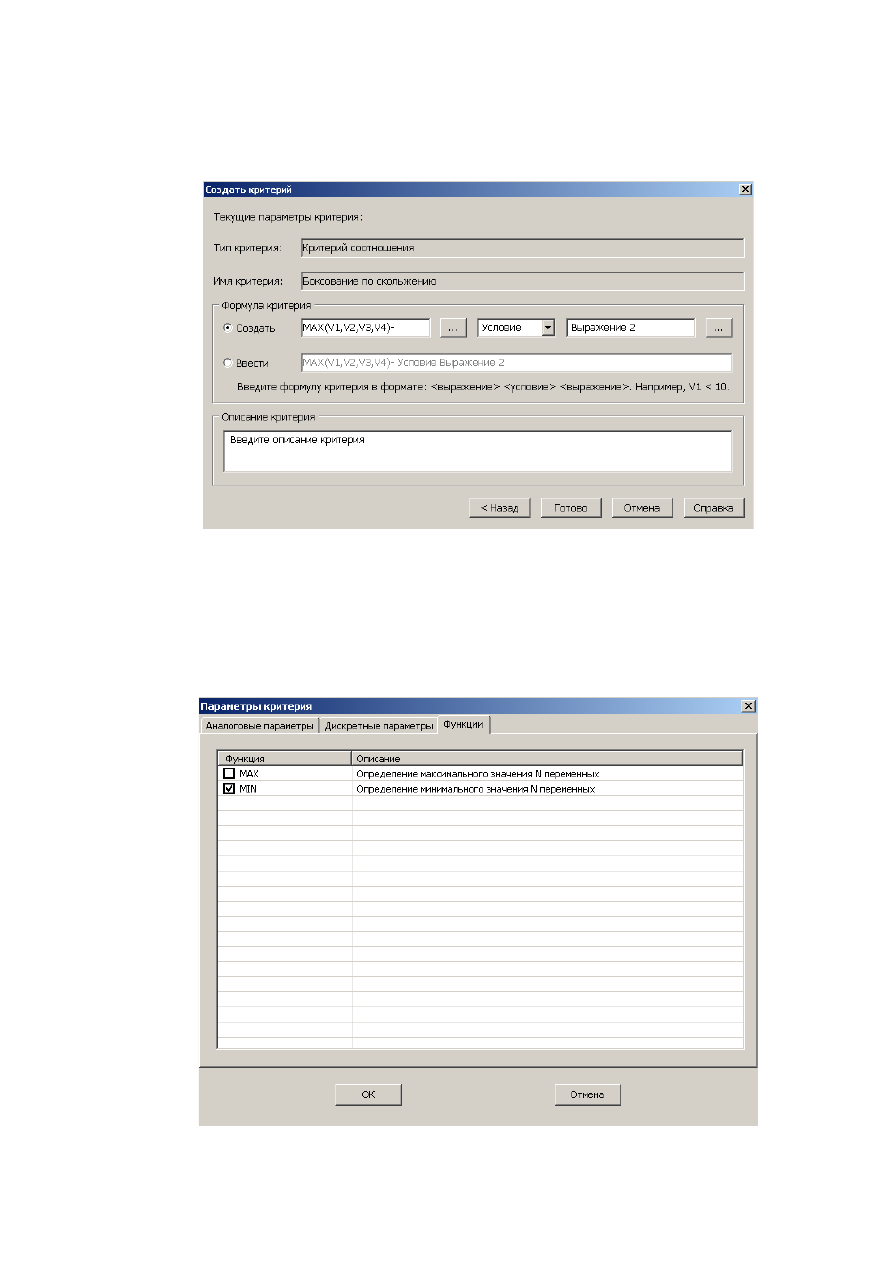

Рисунок 18 – Ввод оператора «минус»

нажмите левую кнопку «…»;

- в открывшемся окне «Параметры критерия» (рисунок 19) на вкладке

«Функции» поставьте флажок в строке с именем функции «MIN» и нажмите
кнопку «ОК»;

Рисунок 19 – Выбор функции MIN

-   в   поле   «Выражение   1»   введите   параметры   функции  MIN:

V1,V2,V3,V4 (либо при помощи клавиатуры, либо при помощи кнопки «…»
аналогично вводу функции MAX)  » (рисунок 20);

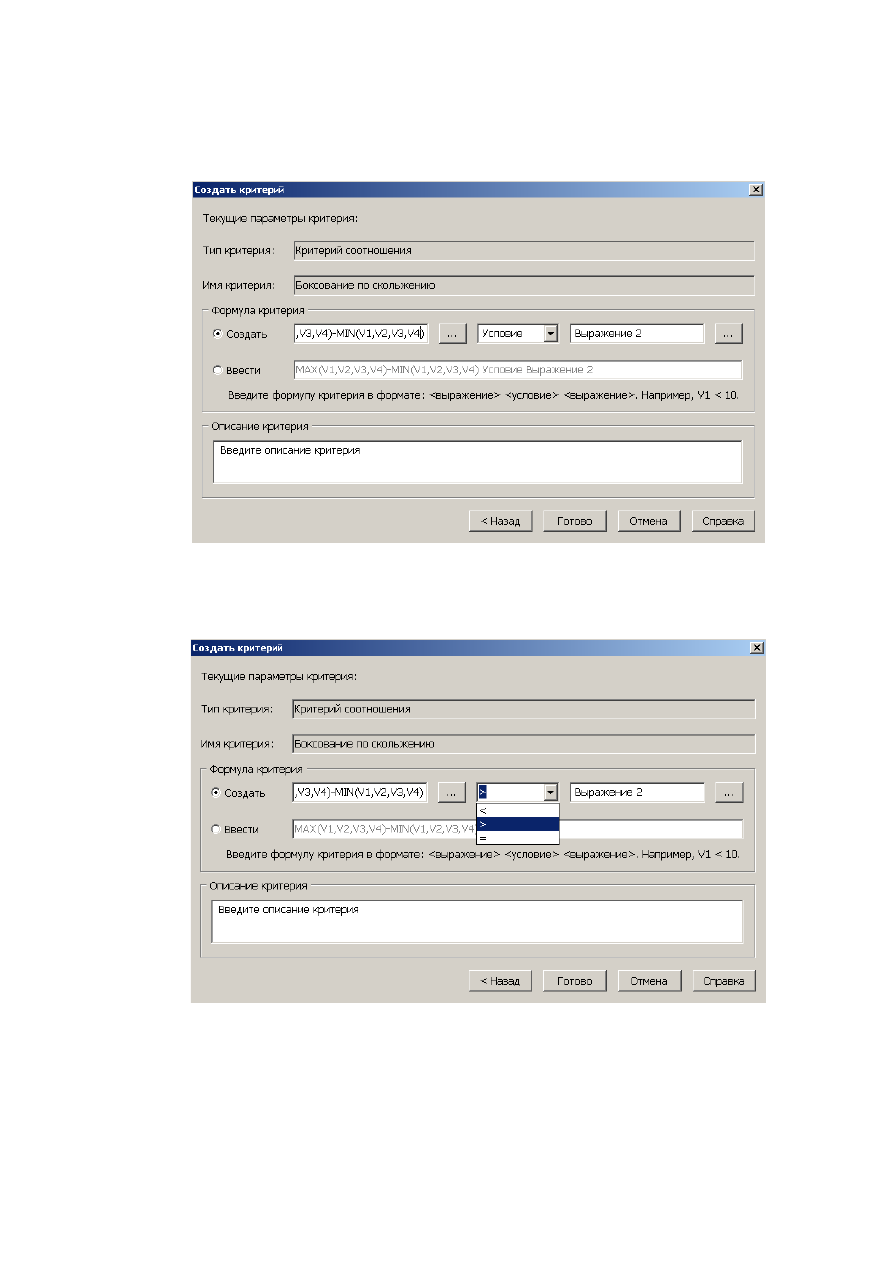

Рисунок 20 – Ввод функции MIN

- в выпадающем списке «Условие» выберите пункт «>» (рисунок 21);

Рисунок 21 – Задание условия критерия

кликните левой клавишей манипулятора «мышь» в поле «Выражение

2» и введите требуемого значение, например 2 (рисунок 22);

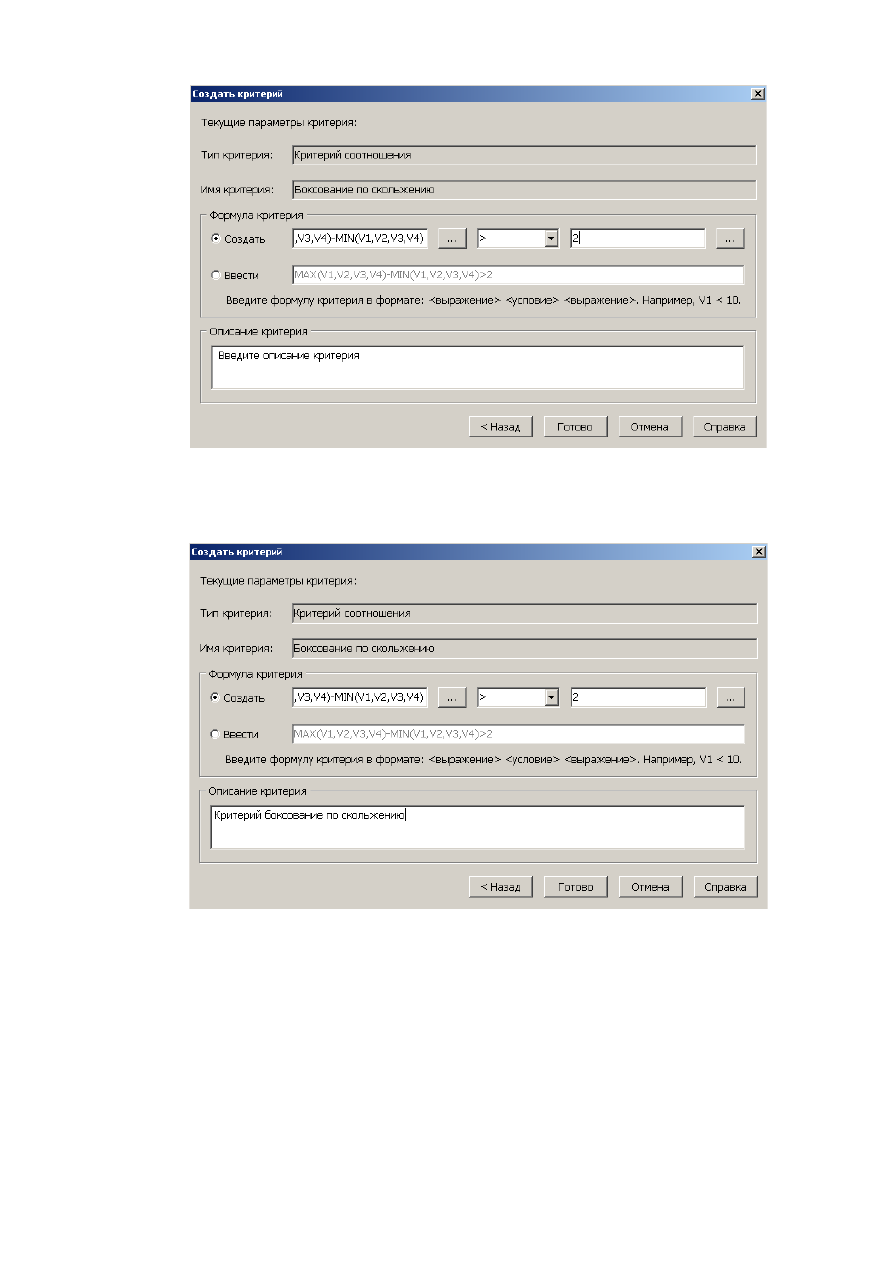

Рисунок 22 – Задание «Выражения 2»

-   введите   описание   критерия,   например   «Критерий   боксование   по

скольжению» (рисунок 23);

Рисунок 23 – Ввод описания критерия

- нажмите кнопку «Готово».

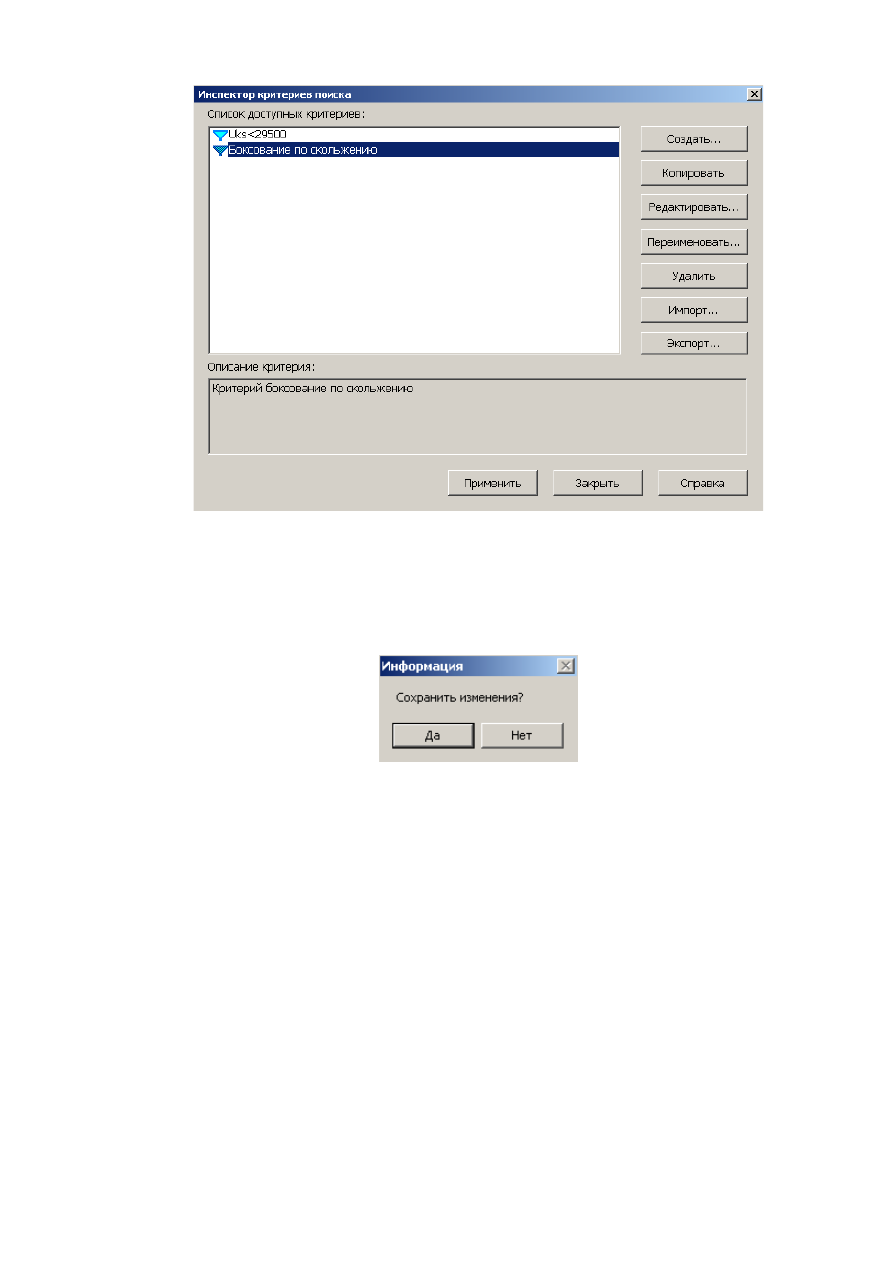

8)   в   открывшемся   окне   «Инспектор   критериев   поиска»   выберите   в

«Списке доступных критериев» созданный критерий (рисунок 24) и нажмите
кнопку «Применить».

Рисунок 24 – Окно «Инспектор критериев поиска» с выбранным критерием

9) в открывшемся окне (рисунок 25) нажмите кнопку:
- «Да» – для сохранения созданного критерия в базе критериев;
- «Нет»   – для использования созданного критерия без сохранения в

базе критериев.

Рисунок 25 – Окно для сохранения критерия в базе критериев

10) для использования созданного критерия (см. п. 2.7) в диалоговом

окне «Поиск» (рисунок 2):

-   в   выпадающем   списке   «Критерий   поиска»   выберите   пункт

«Боксование по скольжению»;

- нажмите кнопку «Найти».
