МСУД (микропроцессорная система управления и диагностики). Руководство - часть 13

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ ПРОГРАММЫ

Содержание

1 Назначение............................................................................................................3
2 Инструкция по применению...............................................................................3

2.1 Основное окно программы............................................................................3

2.1.1 Основное меню программы....................................................................5
2.1.1.1 Меню «Файл»........................................................................................5
2.1.1.2 Меню «Вид»..........................................................................................5
2.1.1.3 Меню «Профиль».................................................................................5
2.1.1.4 Меню «Обработка»..............................................................................5
2.1.1.5 Меню «Настройки»..............................................................................5
2.1.1.6 Меню «Справка»..................................................................................5
2.1.2 Панель быстрого доступа.......................................................................6
2.1.3 Инспектор параметров и сообщений.....................................................6
2.1.4 Окно профиля..........................................................................................6
2.1.5 Окно аналоговых параметров.................................................................6
2.1.6 Окно дискретных параметров................................................................6
2.1.7 Статусная строка.....................................................................................6

2.4 Выбор/отмена параметров и сообщений.....................................................7
2.5 Изменение масштаба по оси абсцисс...........................................................7
2.6 Загрузка профиля...........................................................................................7
2.7 Параметрический поиск................................................................................7

2.7.1 Создание простого критерия поиска на примере критерия типа
«Напряжение контактной сети меньше заданного значения» для
электровоза 3ЭС5К...........................................................................................8
2.7.2 Создание простого критерия поиска на примере критерия типа
«Боксование по скольжению » для электровоза 3ЭС5К.............................13

1 Назначение

Программа предназначена для автоматизированной обработки файлов

регистратора локомотива.

2 Инструкция по применению

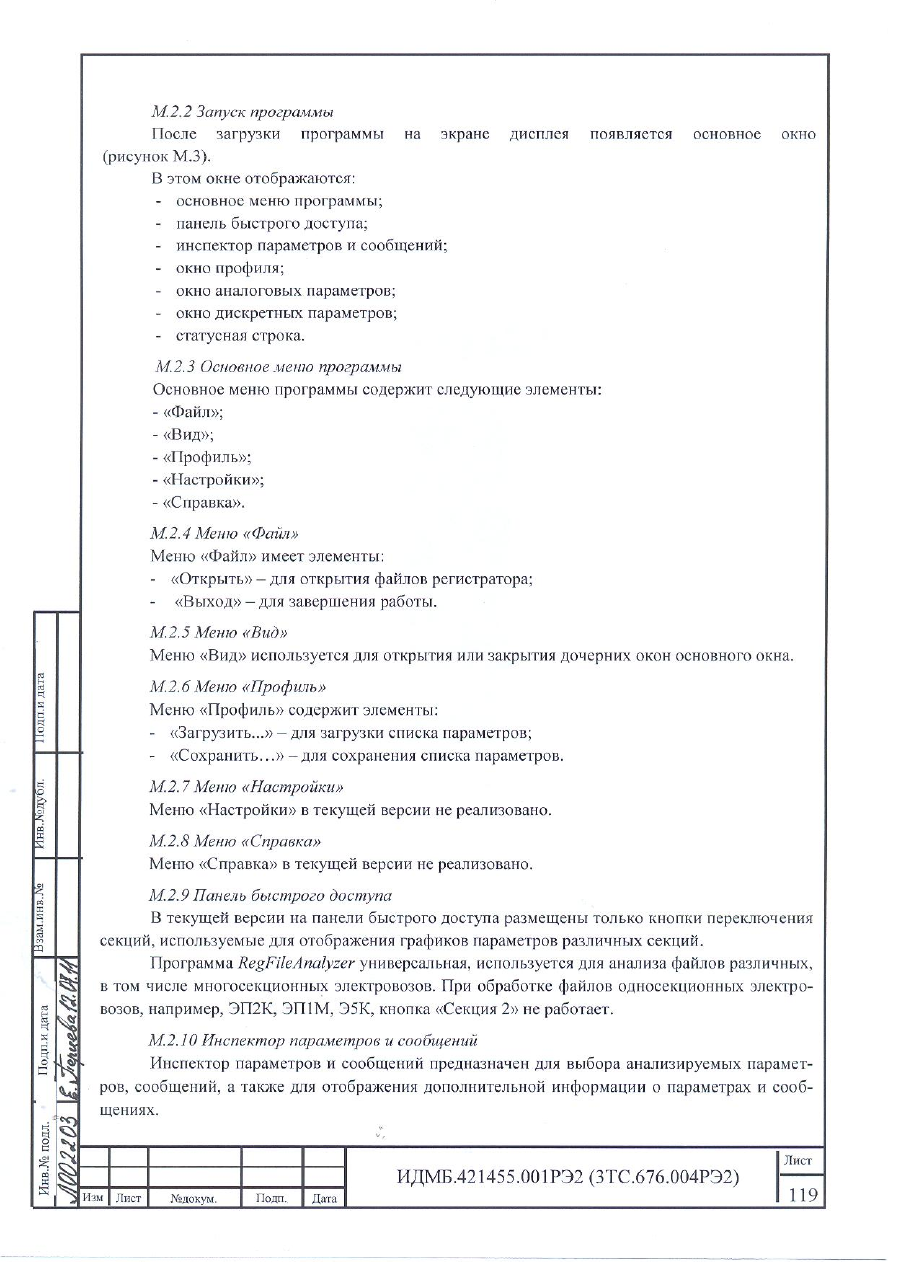

2.1 Основное окно программы

После загрузки программы на экране дисплея появится основное окно

(рис. 1).

В этом окне отображаются:
- основное меню программы;
- панель быстрого доступа;
- инспектор параметров и сообщений;
- окно профиля;
- окно аналоговых параметров;
- окно дискретных параметров;
- статусная строка.

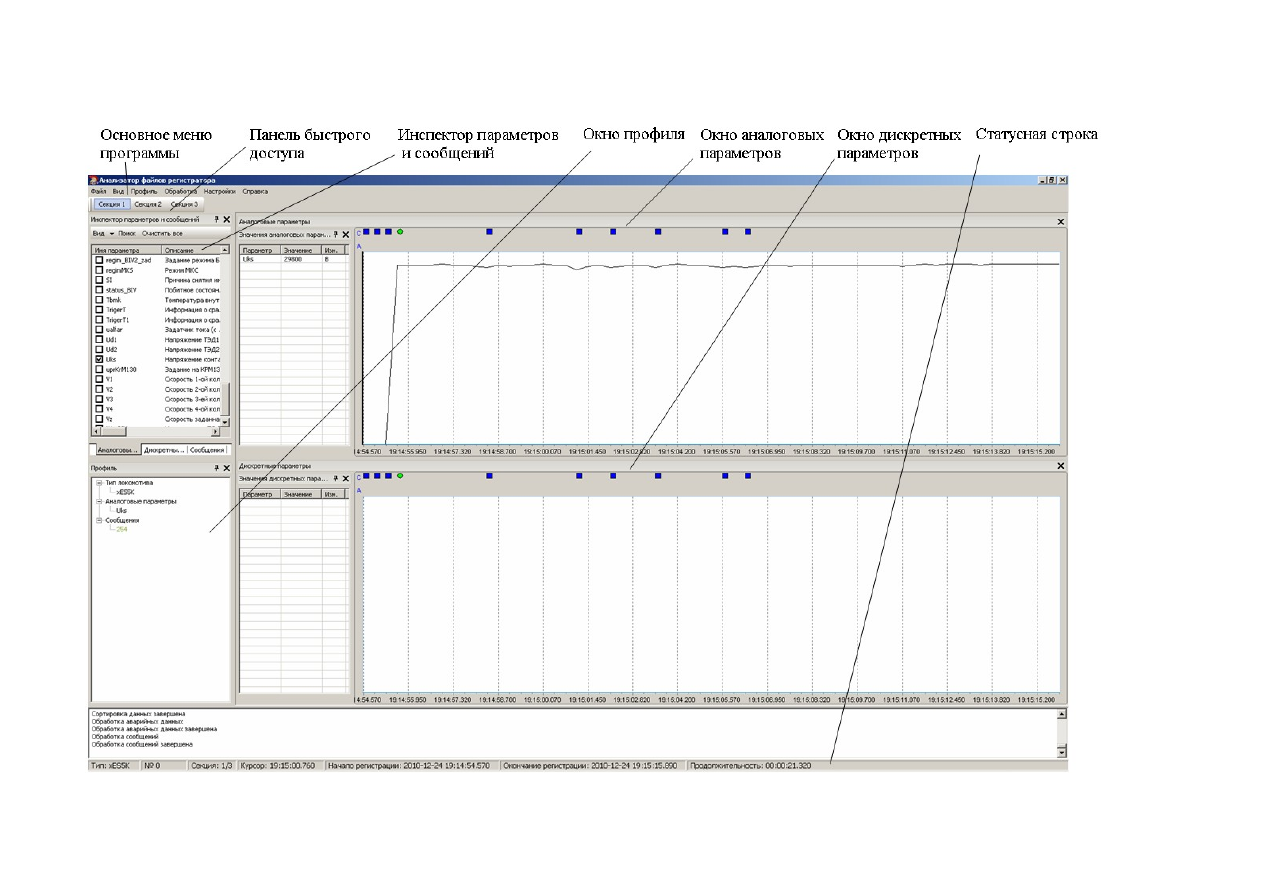

Рисунок 1 – Основное окно программы RegFileAnalyzer

2.1.1 Основное меню программы

Основное меню программы содержит следующие элементы:
- «Файл»;
- «Вид»;
- «Профиль»;
- «Обработка»;
- «Настройки»;
- «Справка».

2.1.1.1 Меню «Файл»

Меню «Файл» имеет элементы:
- «Открыть» – для открытия файлов регистратора;
- «Выход» – для завершения работы.



2.1.1.2 Меню «Вид»

Меню «Вид» используется для открытия или закрытия дочерних окон

основного   окна,   а   также   для   отображения   списка   сообщений   и   удаления
результатов параметрического поиска.

2.1.1.3 Меню «Профиль»

Меню «Профиль» содержит элементы:
- «Загрузить...» – для загрузки списка параметров;
- «Сохранить…» – для сохранения списка параметров.

2.1.1.4 Меню «Обработка»

Меню   «Обработка»   содержит   единственный   элемент

«Параметрический поиск…» – для осуществления параметрического поиска
в   регистрационных   данных   электровоза   различного   рода   ситуаций,
определяемых критерием (критериями) пользователя.

2.1.1.5 Меню «Настройки»

Меню «Настройки» в текущей версии не реализовано.

2.1.1.6 Меню «Справка»

Меню «Справка» содержит два пункта:
- «Справка…» – для загрузки справочного файла;
- «О программе…» – для отображения окна «О программе…».

2.1.2 Панель быстрого доступа

В   текущей   версии   на   панели   быстрого   доступа   размещены   только

кнопки   переключения   секций,   используемые   для   отображения   графиков
параметров различных секций.

2.1.3 Инспектор параметров и сообщений

Инспектор   параметров   и   сообщений   предназначен   для   выбора

анализируемых   параметров,   сообщений,   а   также   для   отображения
дополнительной информации о параметрах и сообщениях.

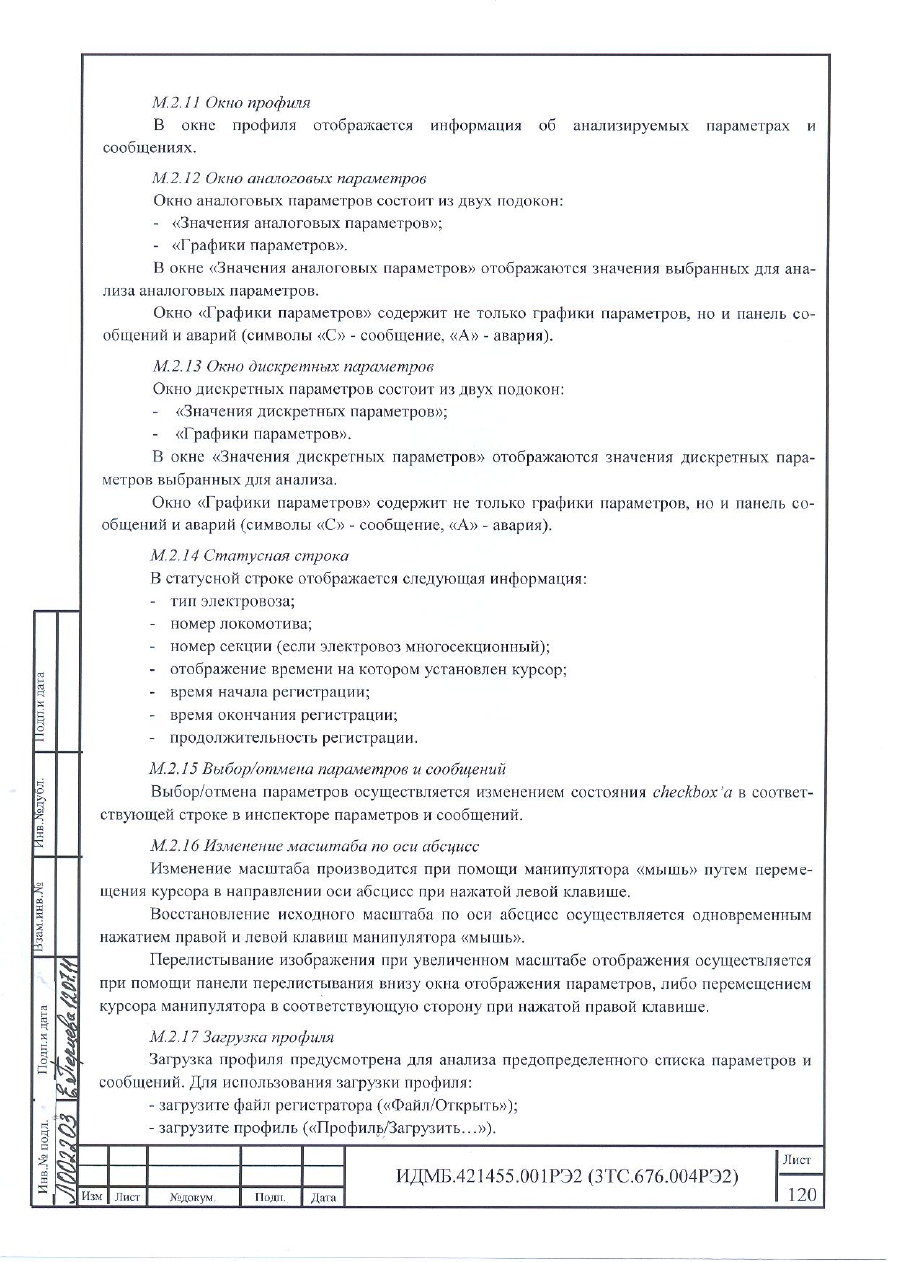

2.1.4 Окно профиля

В   окне   профиля   отображается   информация   об   анализируемых

параметрах и сообщениях.

2.1.5 Окно аналоговых параметров

Окно аналоговых параметров состоит из двух подокон:
- «Значения аналоговых параметров»;
- «Графики параметров».
В   окне   «Значения   аналоговых   параметров»   отображаются   значения

выбранных для анализа аналоговых параметров.

Окно «Графики параметров» содержит не только графики параметров,

но и панель сообщений и аварий (символы «С» и «А»).

2.1.6 Окно дискретных параметров

Окно дискретных параметров состоит из двух подокон:
- «Значения дискретных параметров»;
- «Графики параметров».
В   окне   «Значения   дискретных   параметров»   отображаются   значения

выбранных для анализа дискретных параметров.

Окно «Графики параметров» содержит не только графики параметров,

но и панель сообщений и аварий (символы «С» и «А»).

2.1.7 Статусная строка

В статусной строке отображается следующая информация:
- тип электровоза;
- № локомотива;
- номер секции;
- время курсора;
- время начала регистрации;

- время окончания регистрации;
- продолжительность регистрации.

2.4 Выбор/отмена параметров и сообщений

Выбор/отмена   параметров   осуществляется   изменением   состояния

флажка в соответствующей строке в инспекторе параметров и сообщений.

2.5 Изменение масштаба по оси абсцисс

Изменение масштаба производится при помощи манипулятора «мышь»

путем перемещения курсора в направлении оси абсцисс при нажатой левой
клавише.

Восстановление  исходного  масштаба  по оси абсцисс  осуществляется

одновременным нажатием правой и левой клавиш манипулятора «мышь».

Перелистывание изображения при увеличенном масштабе отображения

осуществляется   при   помощи   панели   перелистывания   внизу   окна
отображения   параметров,   либо   перемещением   курсора   манипулятора   в
соответствующую сторону при нажатой правой клавише.

2.6 Загрузка профиля

Загрузка   профиля   предусмотрена   для   анализа   предопределенного

списка параметров и сообщений. Для использования загрузки профиля:

- загрузите файл регистратора («Файл/Открыть»);
- загрузите профиль («Профиль/Загрузить…»).

2.7 Параметрический поиск

Параметрический   поиск   предназначен   для   автоматизации   процесса

поиска в регистрационных данных электровоза различного рода ситуаций,
определяемых критерием (критериями) пользователя.

Для использования параметрического поиска:
1) загрузите файл регистратора («Файл/Открыть»);
2) при необходимости загрузите профиль («Профиль/Загрузить…»);
3) выполните команду «Обработка/Параметрический поиск…»;
4)   в   диалоговом   окне   «Поиск»   (рисунок   2)   выберите   (создайте)

критерий;

5)   при   необходимости   укажите   диапазон   поиска   (в   версии

программы 1.5 данная опция не реализована);

6) при необходимости укажите имя текстового файла, в который будут

сохранены результаты поиска;

7) нажмите кнопку «Найти»;

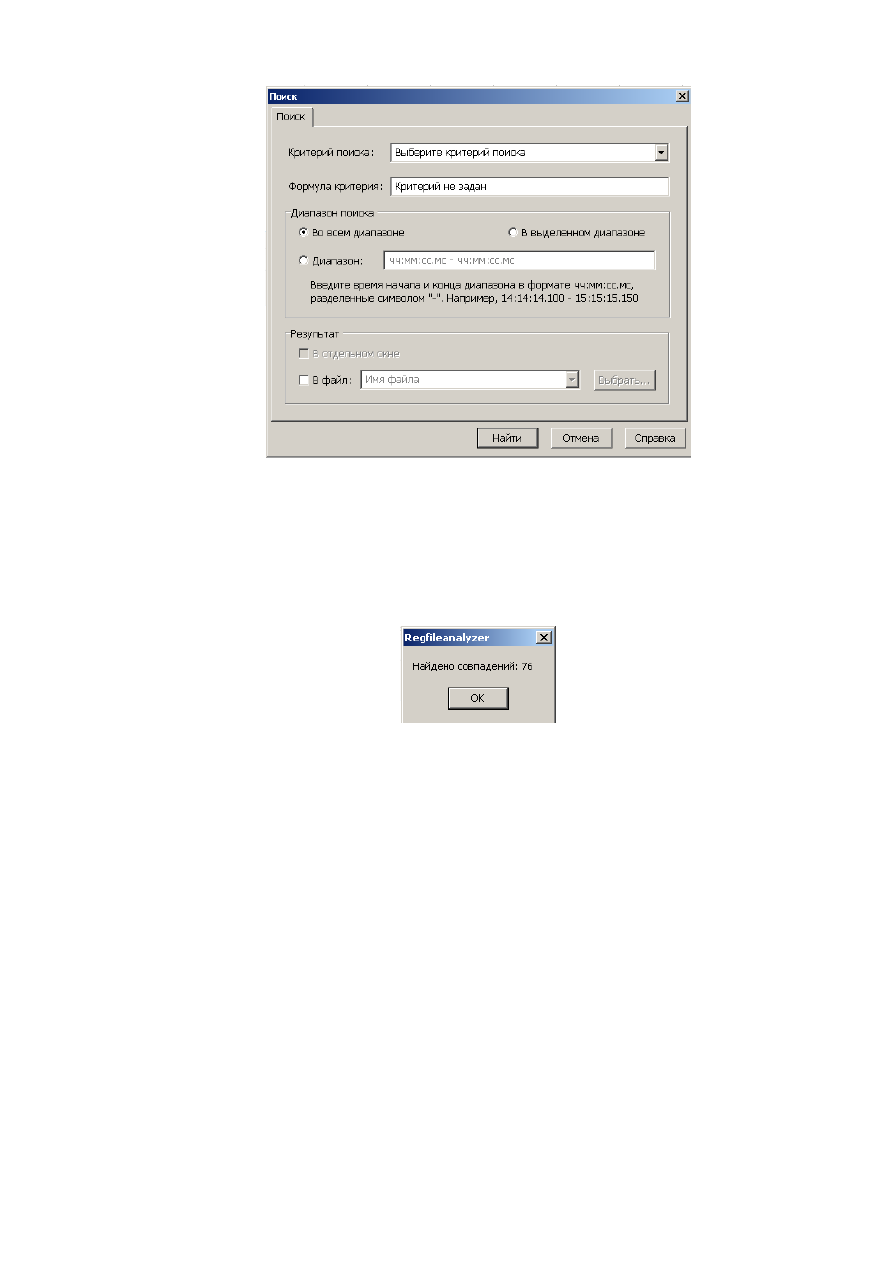

Рисунок 2 – Диалоговое окно «Поиск»

8)   по   завершению   поиска   на   экране   появится   окно,   содержащее

информацию   о   числе   результатов,   удовлетворяющих   заданному   критерию
поиска (рисунок 3);

Рисунок 3 – Окно, содержащее информацию о числе результатов поиска

9)  по нажатию кнопки  «ОК»  в окне,  изображенном на  рисунке  3, в

основном окне программы отобразятся результаты поиска в виде квадратных
пиктограмм синего цвета (рисунок 1). При наведении курсора манипулятора
«мышь»   на   любую   указанную   пиктограмму   появится   окно   подсказки,
содержащее   информацию   о   времени   возникновения   искомой   ситуации,
секции   электровоза,   в   которой   произошла   ситуация,   а   также   название
примененного критерия поиска.

2.7.1 Пример создания критерия «Напряжение контактной сети

меньше заданного значения» для электровоза 2ЭС5К(3ЭС5К)

Рассмотрим   процесс   создания   простого   критерия   поиска   типа

«Напряжение контактной сети меньше заданного значения».

Для создания критерия поиска:
1) загрузите файл регистратора («Файл/Открыть»).

2) при необходимости загрузите профиль («Профиль/Загрузить…»).
3) выполните команду «Обработка/Параметрический поиск…».
4)   в   диалоговом   окне   «Поиск»   (рисунок   2)   в   выпадающем   списке

«Критерий поиска» выберите пункт «Создать критерий…».

5)   в   открывшемся   окне   «Инспектор   критериев   поиска»   (рисунок   4)

нажмите кнопку «Создать…».

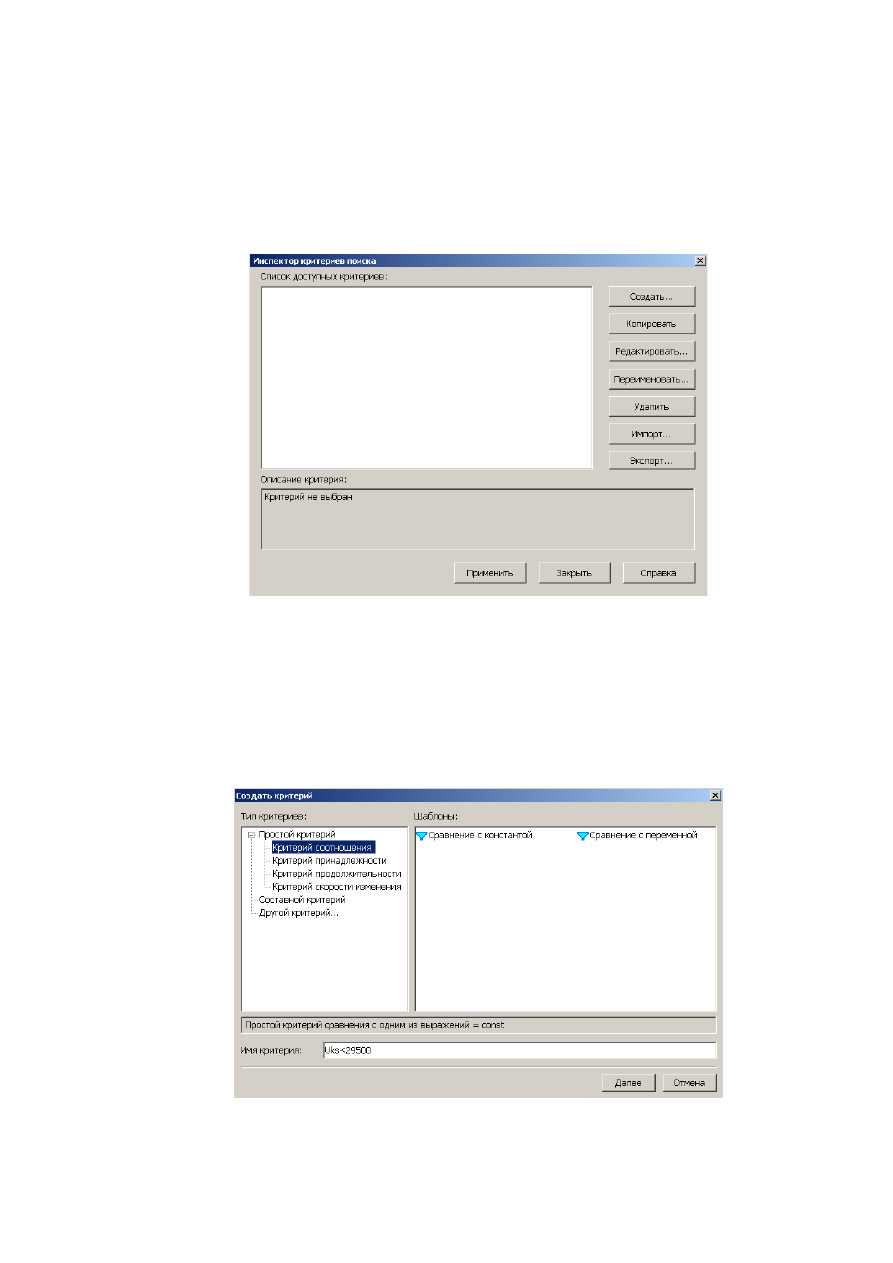

Рисунок 4 – Окно «Инспектор критериев поиска»

6) в открывшемся окне «Создать критерий» шаг 1 (рисунок 5):
- выберите

тип критерия «Критерий соотношения»

;

- введите имя критерия;
- нажмите кнопку «Далее».

Рисунок 5 – Окно «Создать критерий» шаг 1

Примечание.

В   версии   программы   1.5   реализован   критерий

типа

«Критерий соотношения»!

7) в открывшемся окне «Создать критерий» шаг 2 (рисунок 6):

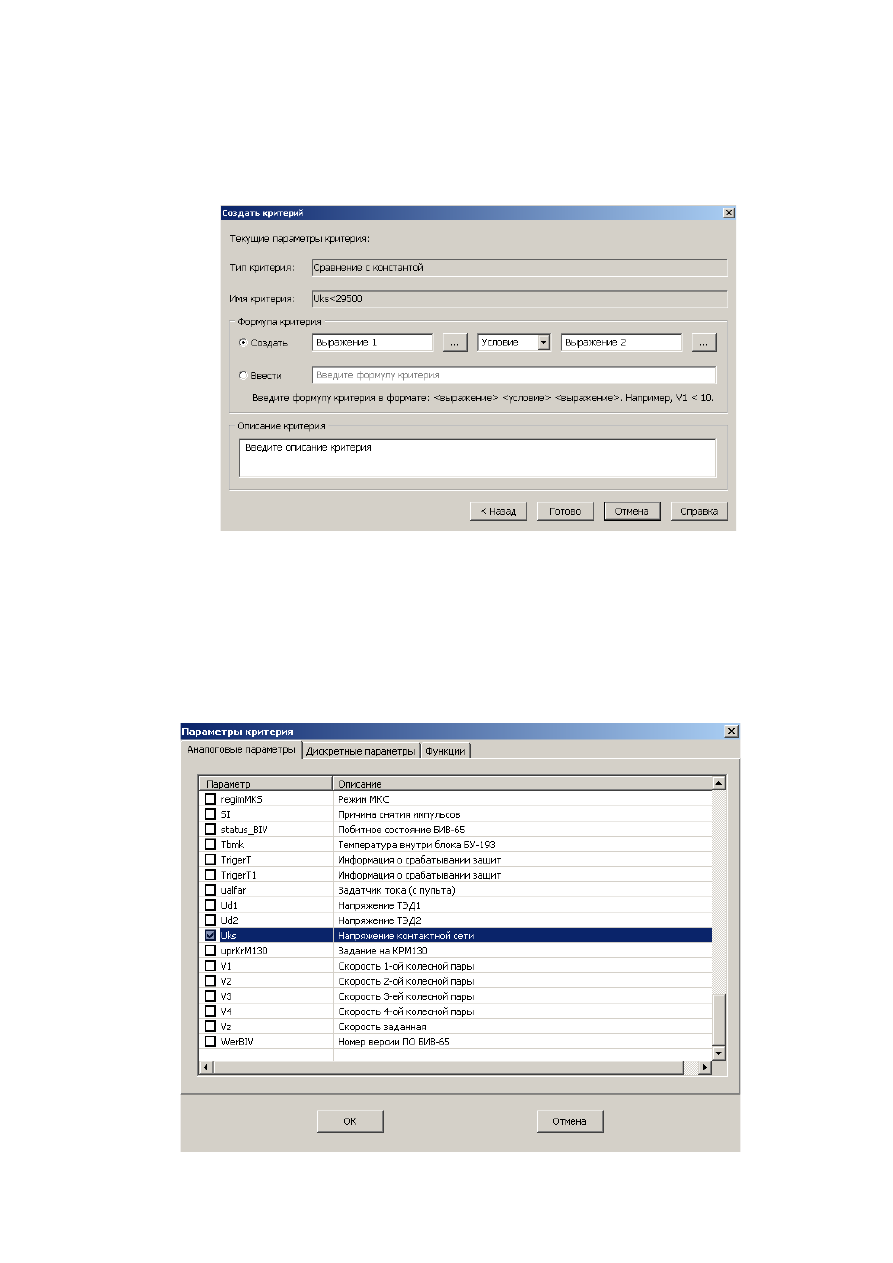

Рисунок 6 – Окно «Создать критерий» шаг 2

- в поле «Формула критерия» выберите флажок «Создать»

;

-

кликните левой клавишей манипулятора «мышь» в поле «Выражение

1» и нажмите левую кнопку «…»;

-  в открывшемся  окне  «Параметры  критерия»  (рисунок 7) поставьте

флажок в строке с параметром «Uks»;

Рисунок 7 – Окно «Параметры критерия»
