МСУД (микропроцессорная система управления и диагностики). Руководство - часть 4

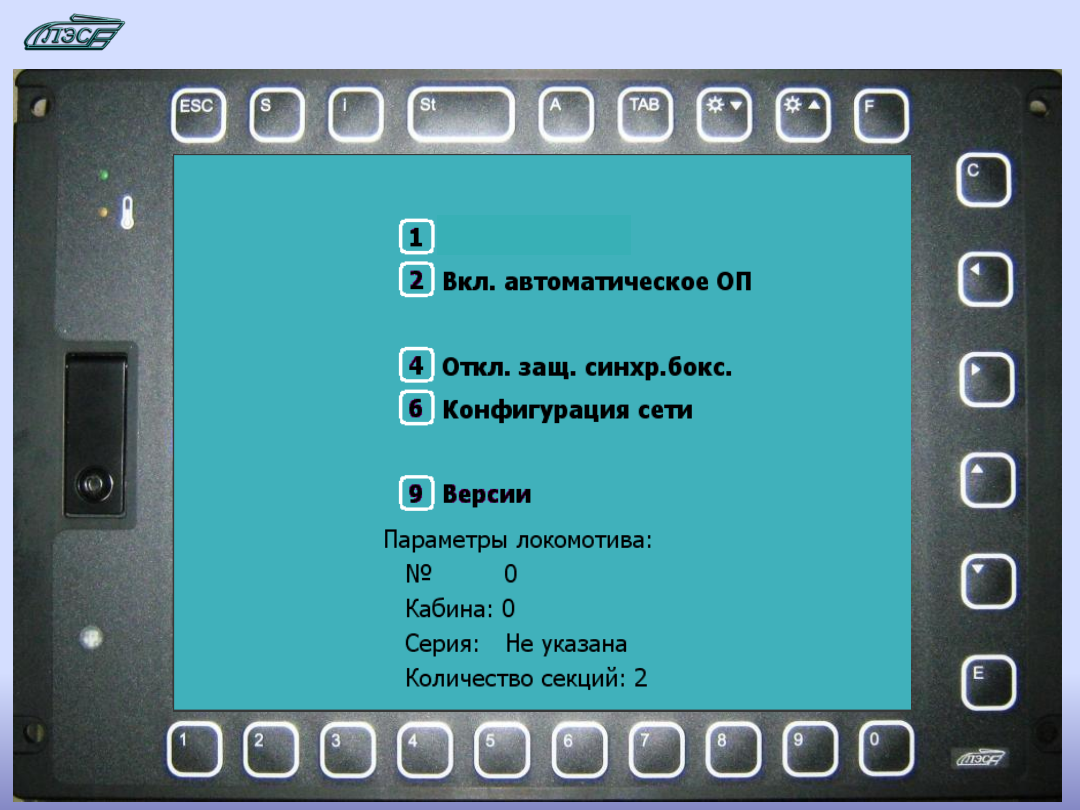

Кадр «F»

Дата/Время

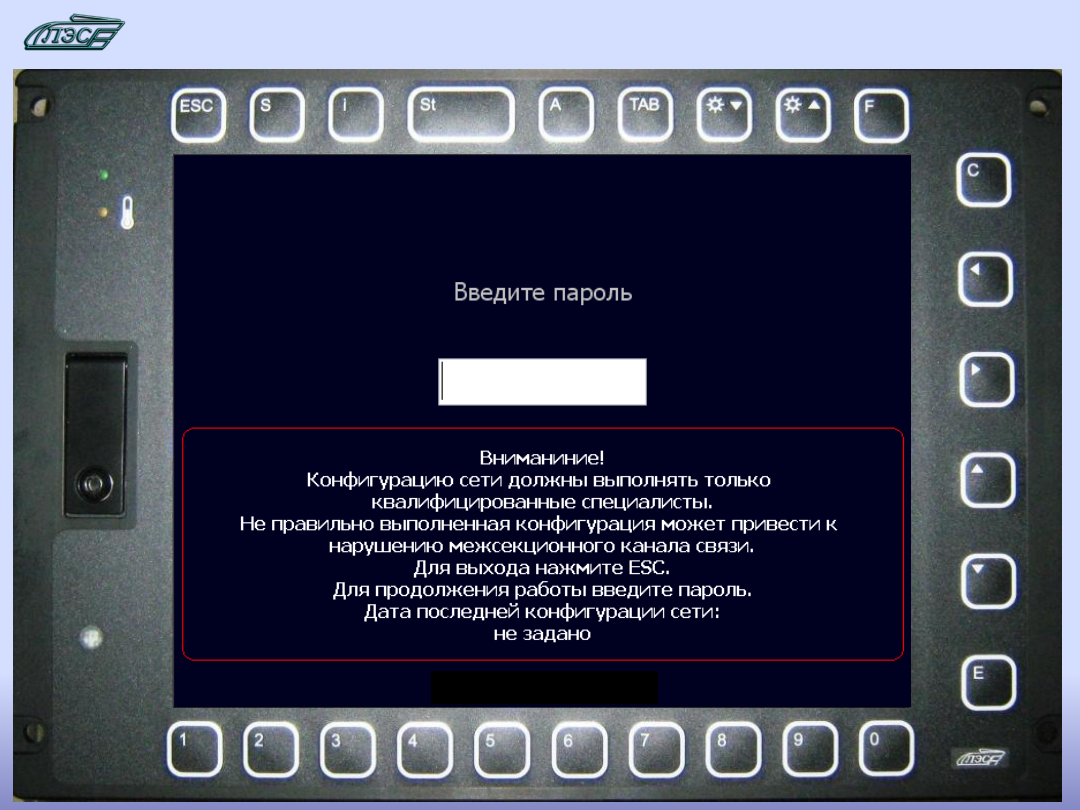

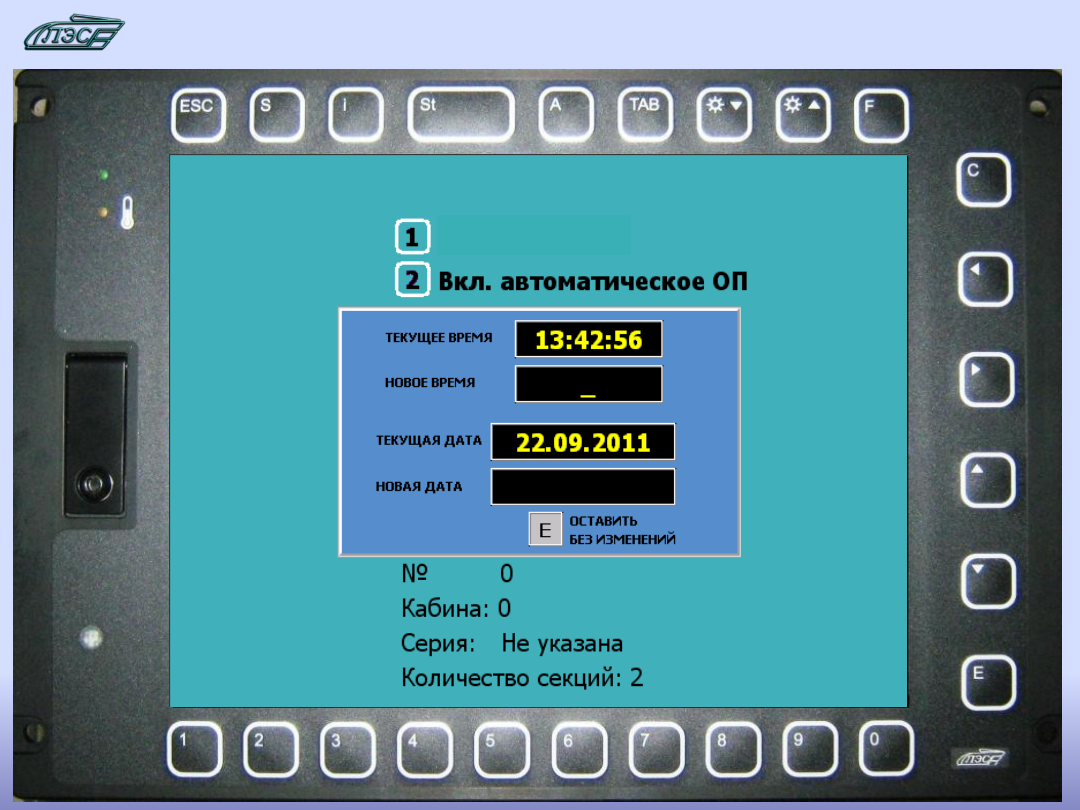

Кадр «F/1»

Дата/Время

Кадр «F/6»

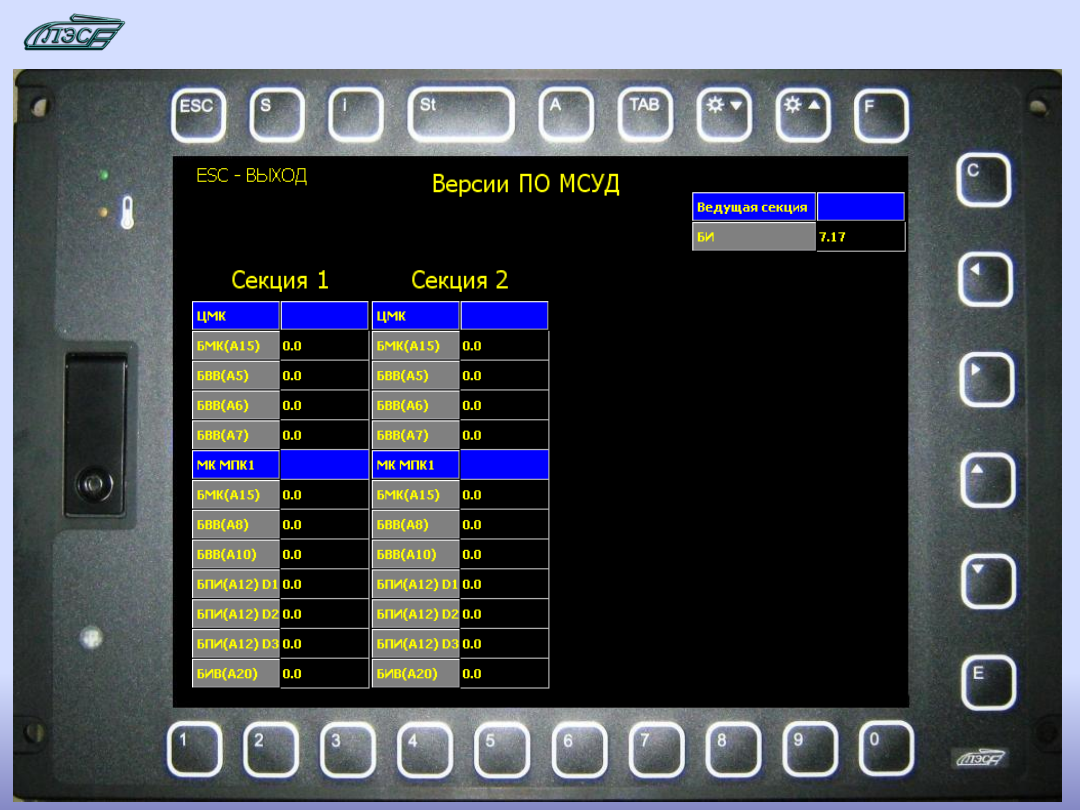

Кадр «F/9»

Россия, Новочеркасск, ул. Машиностроителей 1В, тел.: 8(8635)23-72-78, факс: 8(8635) 23-72-68

Закрытое акционерное общество

«Локомотивные электронные системы»

БУ-193-02

БУ-193-02

БИ:

ВС3741 (ВС3742)

 КЛУБ-У

CAN6

RS-485-1
RS-485-2

X19
X20

RS-485-2/3

SP27, SP28

CAN

УСАВП

Секция 1

Секция 2

ЦМК

МПК1

МПК2

БКТ-1

БИ:

ВС3741 (ВС3742)

RS-485-1

А78

А13

А55

А53

FLASH

USB

 КЛУБ-У

А101

А78

USB

FLASH

CAN

RS-485-1
RS-485-2

X19
X20

БКТ-1

А53

RS-485-2

RS-485-2

RS-485-1

СУЛ-РМ

УКТОЛ

ДД

CAN5

CAN8

CAN7

RS-485-2/3

CAN6

SP27, SP28

УСАВП

А13

СУЛ-РМ

УКТОЛ

ДД

CAN5

CAN8

CAN7

ЦМК

МПК1

МПК2

А55

ЦМК

МПК1

МПК2

RS-485-2/3

RS-485-2

Х128

Х129

Х138

Х139

А55 (БУ-193)

К головной секции

К головной секции

Организация каналов связи по CAN и RS-485 электровоза серии 2ЭС5К оборудованных

аппаратурой управления МСУД-Н с БУ-193-02.

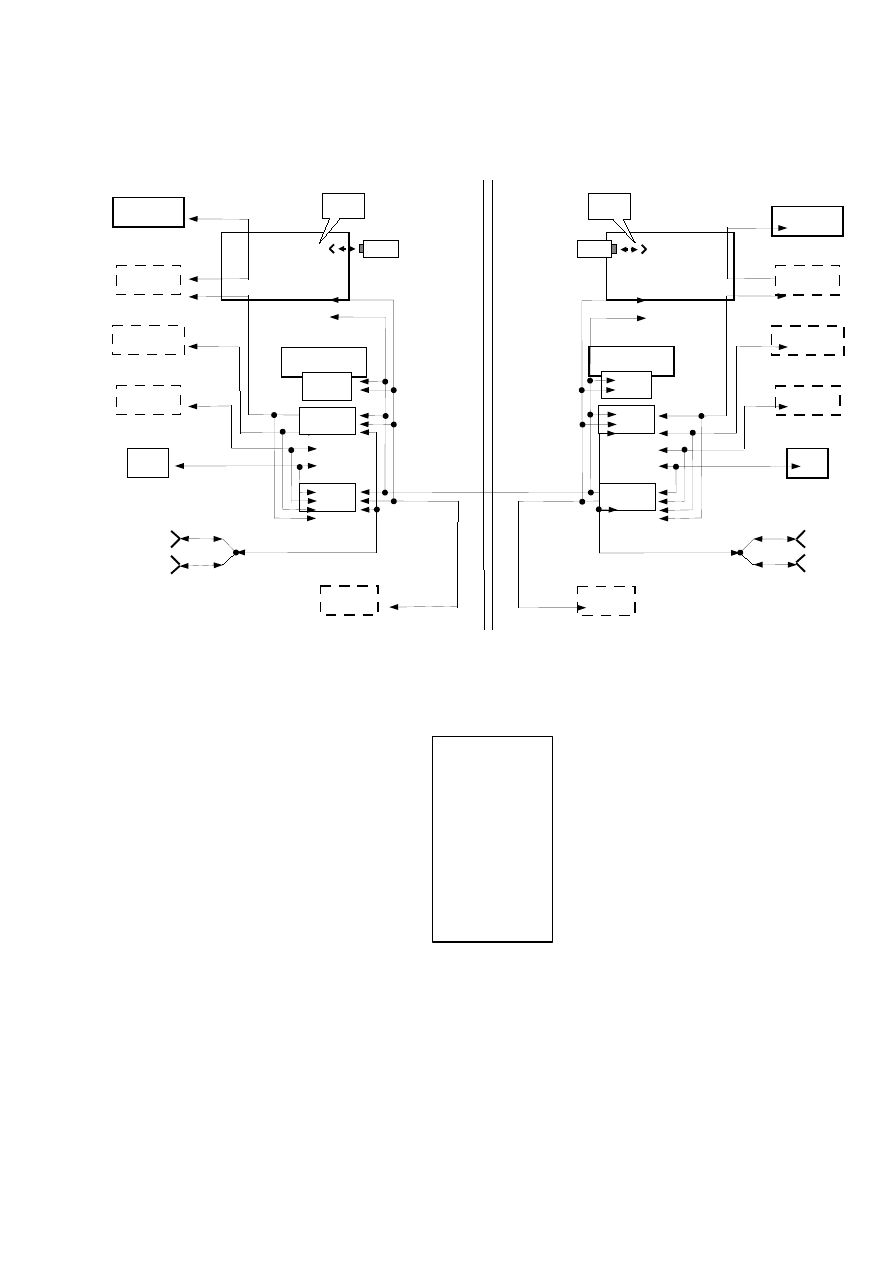

Рисунок 1 – Организация каналов связи в головных секциях электровоза серии 2(3)ЭС5К

Рисунок 2 – Организация каналов связи в бустерной секции электровозов серии 3ЭС5К.

Для корректной работы интерфейсных каналов связи электровозов серии 2(3)ЭС5К,

оборудованных системой управления МСУД-Н с БУ-193-02, необходимо подключить терминальные
резисторы, установив перемычки на разъемы в следующих блоках:

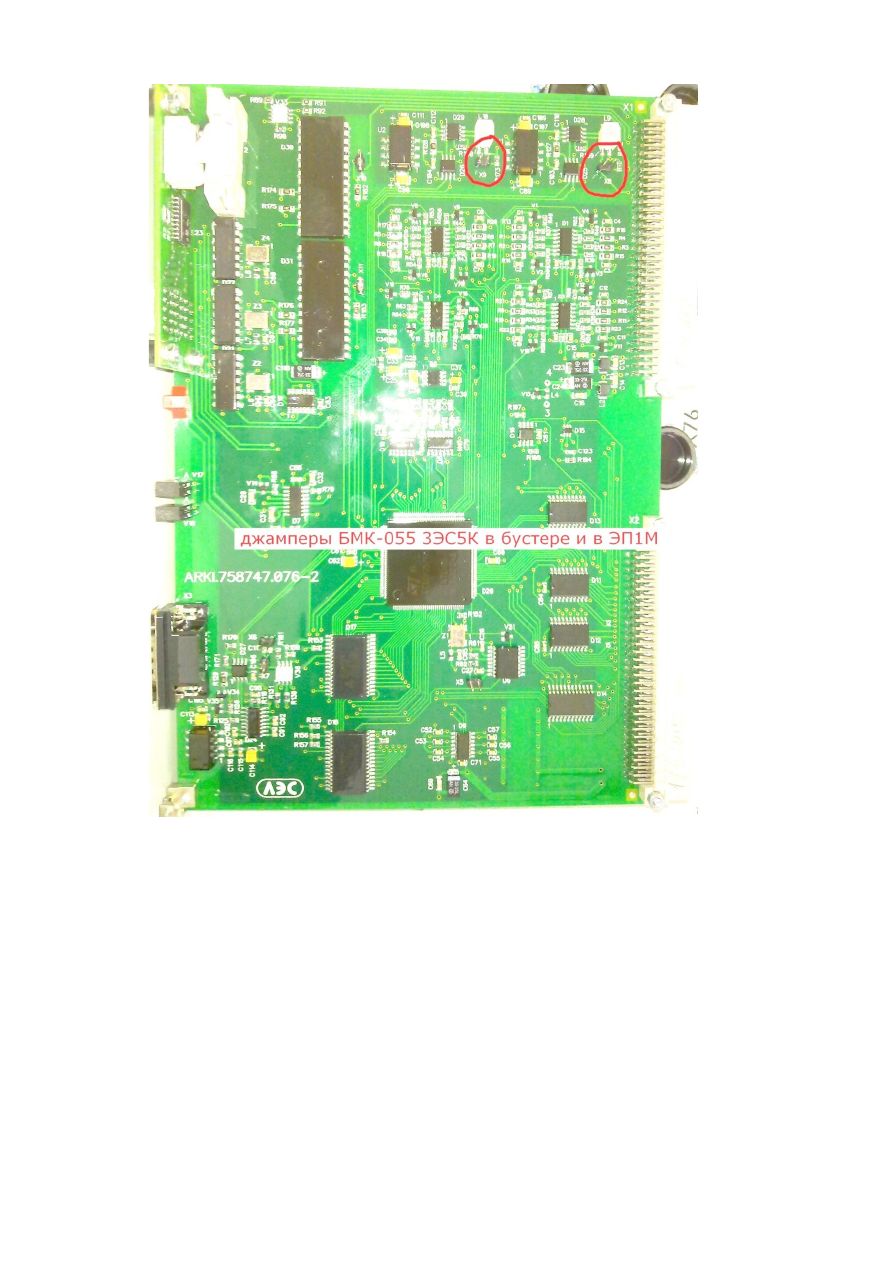

Рисунок 3 – Место установки перемычек для подключения терминальных резисторов на плате

БМК–055 ,бустерной секции.

-на плате БМК-055 бустерной секции необходимо подключить терминальные резисторы в

интерфейсные каналы связи CAN1 и CAN2 установив перемычки на разъемы Х8 и Х9 на одной из трех
плат (смотри рисунок 3);

-в головных секциях в одной из трех плат БМК-055 в дополнение к установленным перемычкам

Х8 и Х9 необходимо подключить терминальные резисторы интерфейсов RS-485, установив
перемычки на разъемы Х10 иХ11 (места установки перемычек обозначены на рисунке 4);

-на кросс платах блока БУ-193-02 необходимо подключить терминальные резисторы в каналы

CAN, установив перемычки в места указанные на рисунке 5.

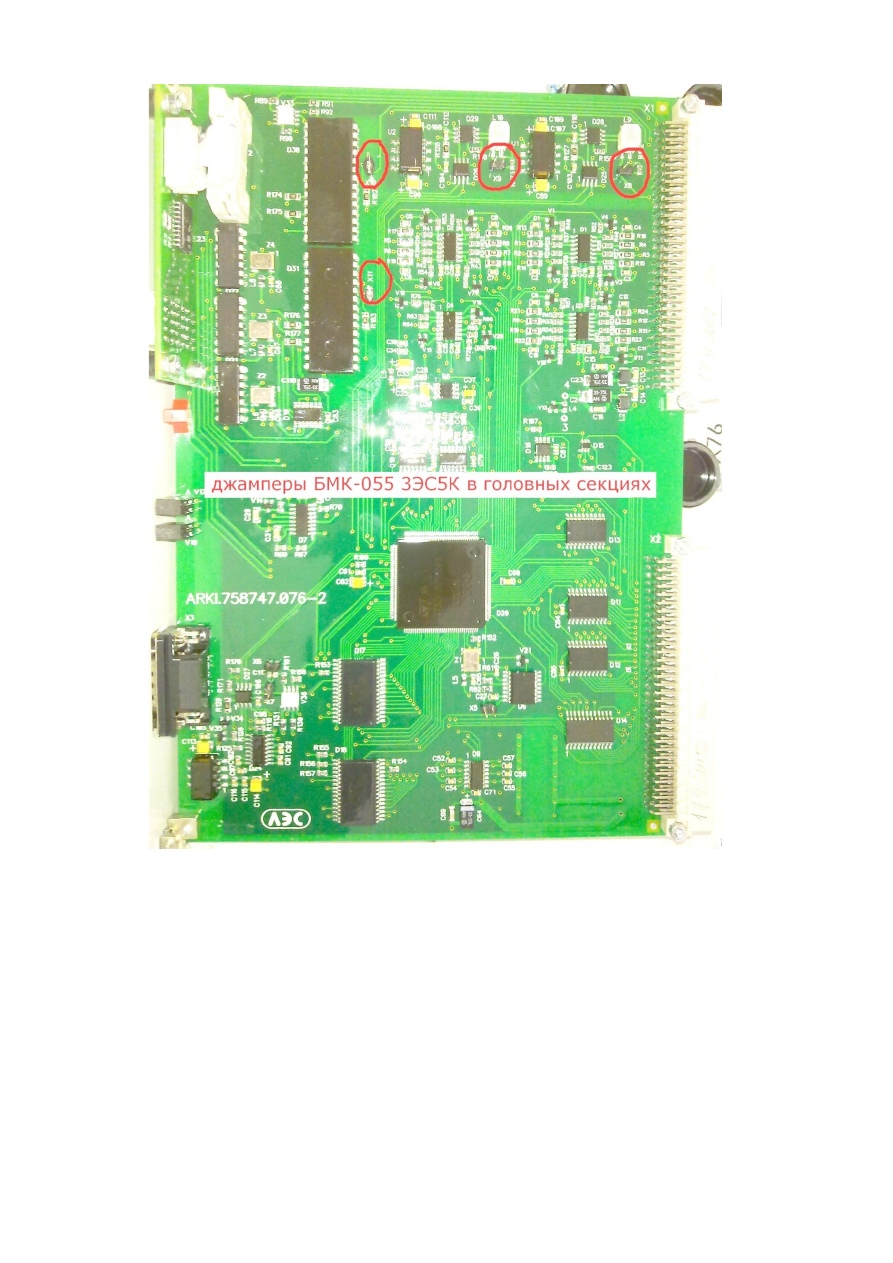

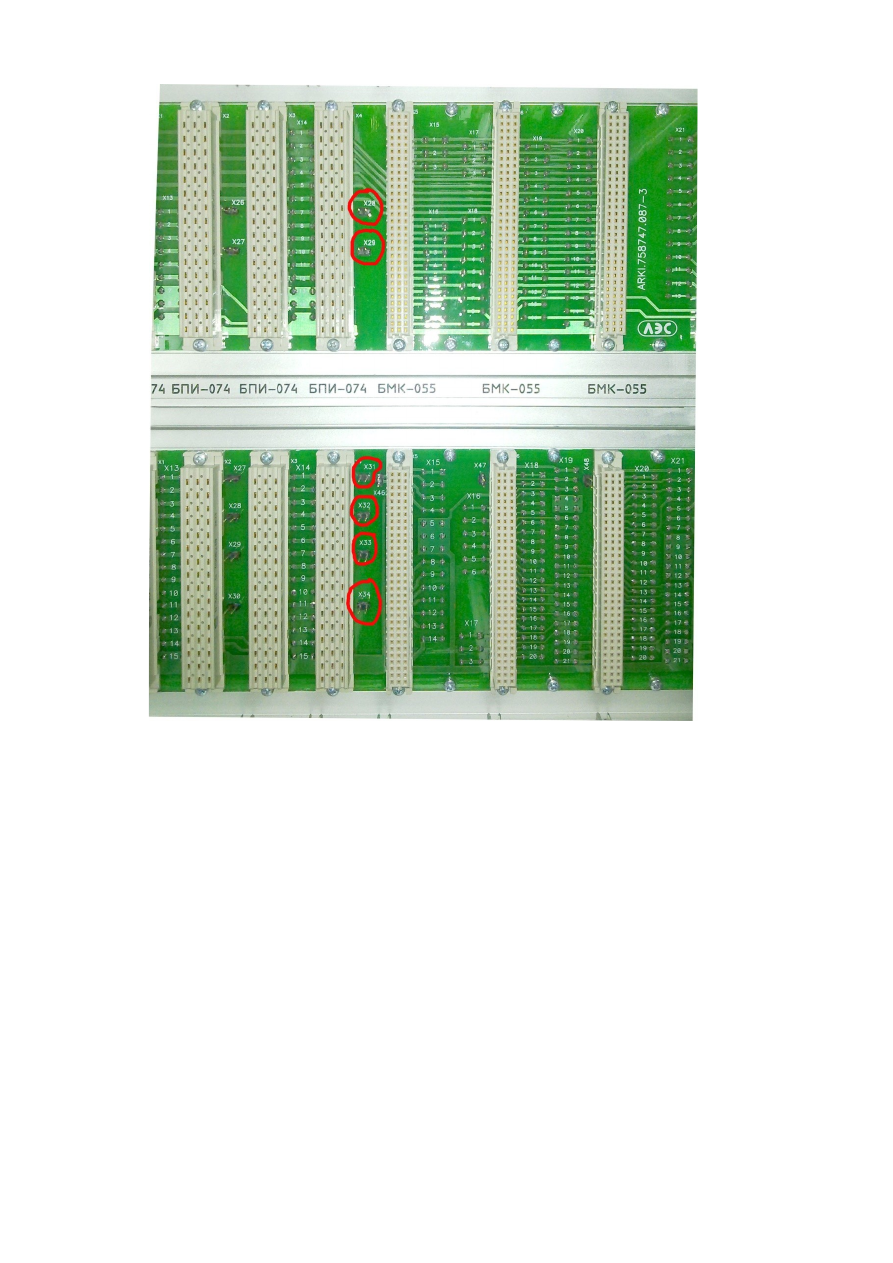

Рисунок 4 – Места установки перемычек (джамперов) в плате БМК-055 головной секции

электровоза.

Рисунок 5 – Места установки перемычек на кросс плате блока БУ-193-02.

Создание USB Flash Drive для ОС

MS-DOS

Изначально USB порт не предназначался для использования в качестве

устройства для загрузки ОС. Адаптированный для этой цели позднее, в силу
отсутствия изначальной стандартизации, не всегда позволяет получить
прогнозируемый результат при попытке создать загрузочную USB
FlashDrive. Ниже приведены несколько способов создать загрузочный USB
FlashDrive с ОС MS DOS, содержащих установочные версии управляющей
программы для блока индикации электровоза ЭП1М(П) работающей под
управлением MS DOS v



6.22.

1 Установка ОС на USB FlashDrive с помощью программы HP USB Disk

Storage Format Tool

1.1. Установите на компьютер с ОС  Windows  XP  программу  HP  USB  Disk
Storage  Format  Tool  (файл   HPSP27608.exe).   Запустите   программу  HP  USB
Disk Storage Format Tool.
1.2.   В   разделе  Device  выберите   диск,   на   который   будет   осуществляться

установка ОС (рис. 1, поле 1).

1.3. В разделе File system выберите тип файловой системы – FAT (рис.1, поле

2);

1.4. В разделе Format options:

- выберите Create a DOS startup disk (рис 1, поле 3).
- укажите папку с системными файлами (рис 1, поле 4) (Для ОС MS-DOS

в   этой   папке   должны   находится   файлы:   COMMAND.COM,   IO.SYS,
MSDOS.SYS;  для   FreeDOS  -  COMMAND.COM,KERNEL.SYS).

Внимание, в переданном архиве эти файлы находятся в папке: \UFD for
DOS\MS-DOS 6.22\. В поле 4 необходимо указать путь к этой папке!!!

1.6. Нажмите Start. (рис 1, поле 5).

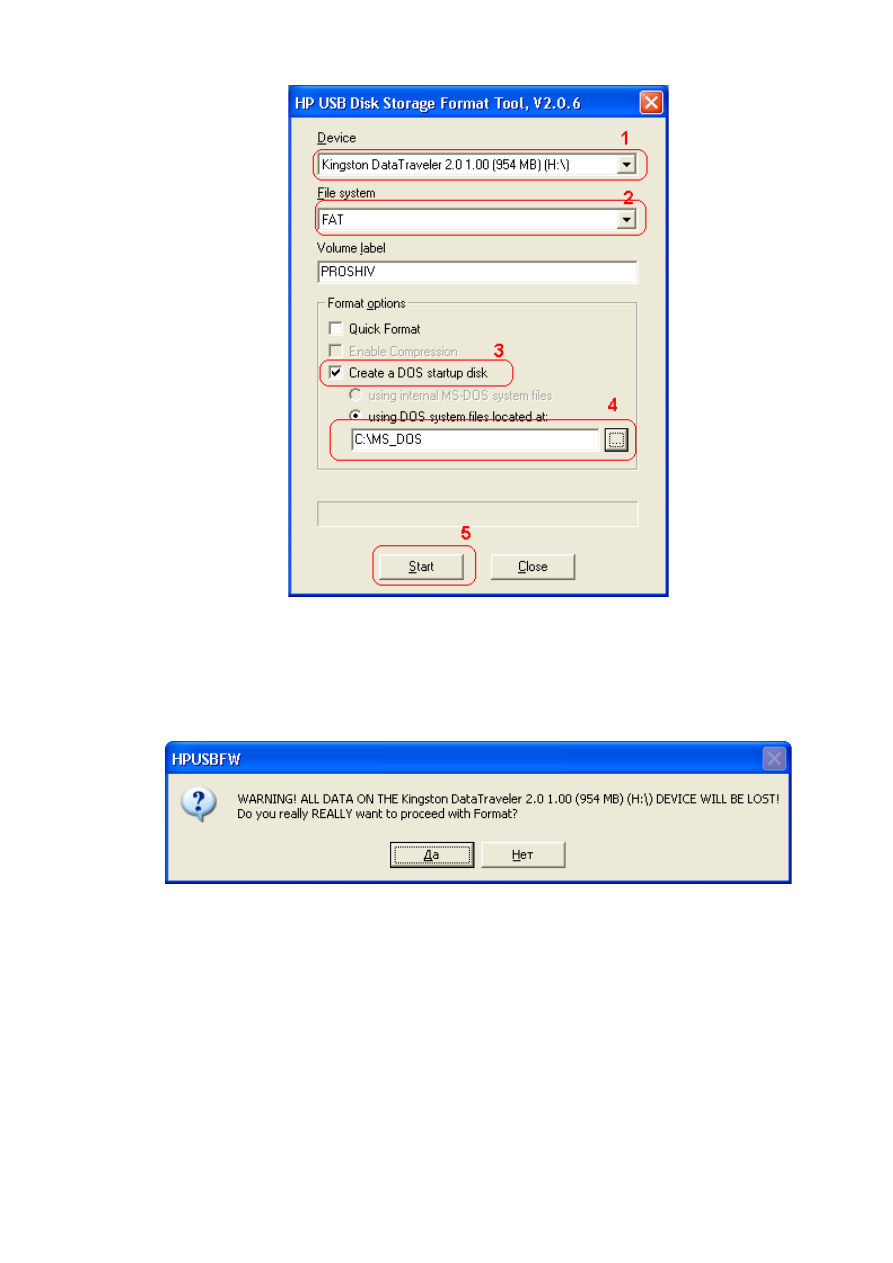

Рис 1. Основное окно программы HP USB Disk Storage Format Tool

1.7. В появившемся окне нажмите «Да» (рисунок 2).

Рисунок 2

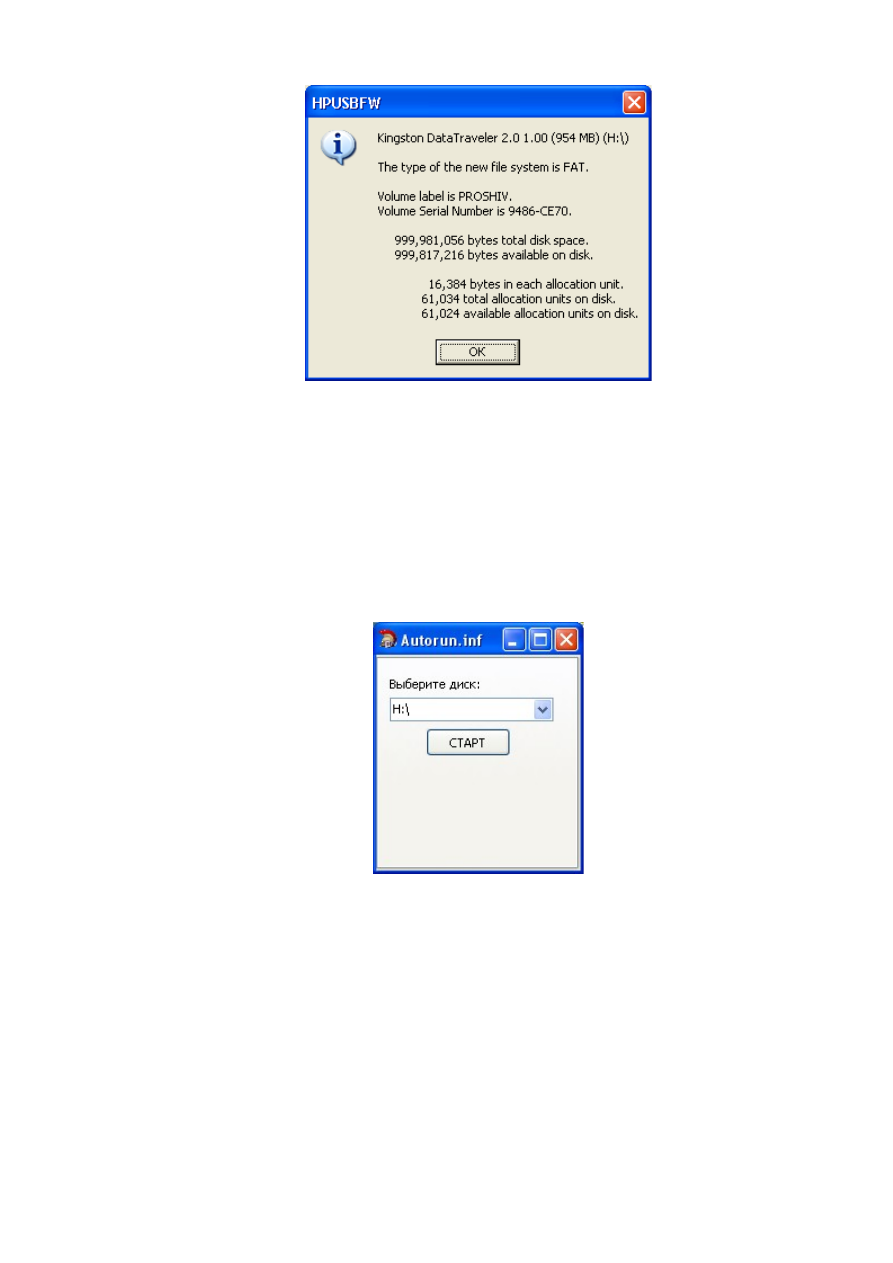

1.8. По завершению установки ОС на дисплее отобразится окно (рисунок 3)

Рисунок 3

В результате должен получиться чистый загружаемый системный диск,
работающий по ОС MS DOS. Для защиты диска вирусов распространяемых
через autorun.inf выполните пункт 2. Если опасности заражения нет этот
пункт можно пропустить.

2 Защита UFD от вирусов, распространяемых через autorun.inf

2.1. Запустить autorun.exe
2.2. Выбрать диск
2.3. Нажать «СТАРТ»

Рис 4.

3 Занесение необходимого ПО

3.1. Занесение рабочего ПО на USB FlashDrive производится с помощью
программы UFD.exe. Скопируйте файл архива zip_EP1_DOS_001.7z с
рабочим ПО в папку ZIP расположенную в каталоге \UFD.
3.2 Запустите программу UFD.exe
3.3 В окне выбор диска укажите путь к flash диску.
3.4 Установите флаг «Убрать установку ОС», в окне выбор файла выберете
архивный файл с ПО для ОС MS DOS и нажмите кнопку «Старт» (смотри
рисунок 5).

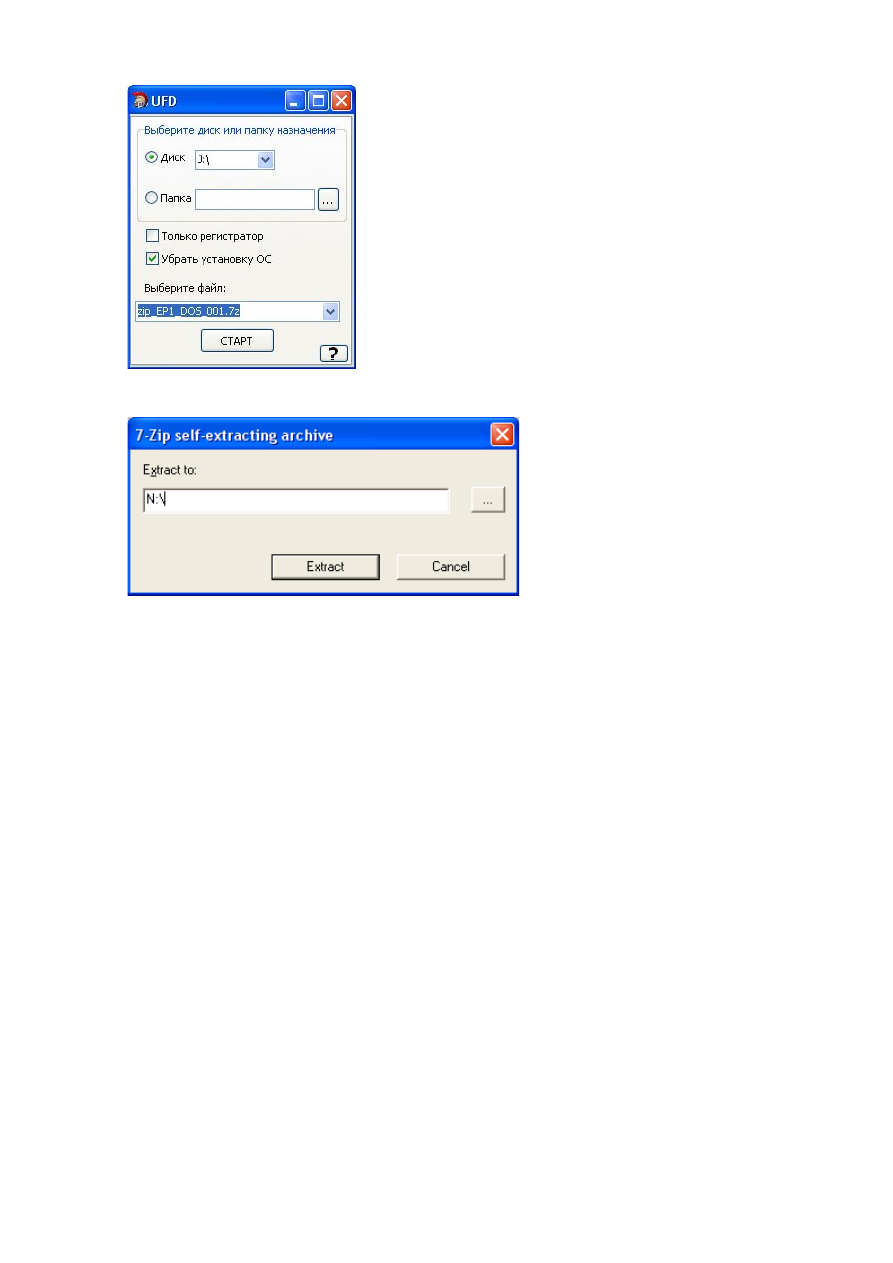

Рис.5 –Окно программы UFD.exe

Рис.6 Занесение необходимого ПО

По окончании процесса должен получится загрузочный диск,

содержащий инсталляционные файлы ОС MS DOS и рабочее ПО для блока
индикации BC3641 и BC3741.

Не все флешки позволяют получить загрузочный диск таким способом.

Если после проделанных манипуляций вам не удалось загрузиться с
созданного USB диска (при загрузке появляется сообщение «Error system
disk»), несмотря на наличие на нем необходимого ПО (его можно открыть на
компьютере или ноутбуке под ОС Win XP) попробуйте создать загрузочный
диск с помощью программы RMPrepUSB.

4. Создание USB Flash Drive для ОС MS-DOS с помощью программы
RMPREPUSB.

4.1 Вставьте флешку в USB порт.
4.2 Стартуйте программу RMPREPUSB.exe расположенную в каталоге
RMPrepUSB_Portable_2.1.648_qemu.

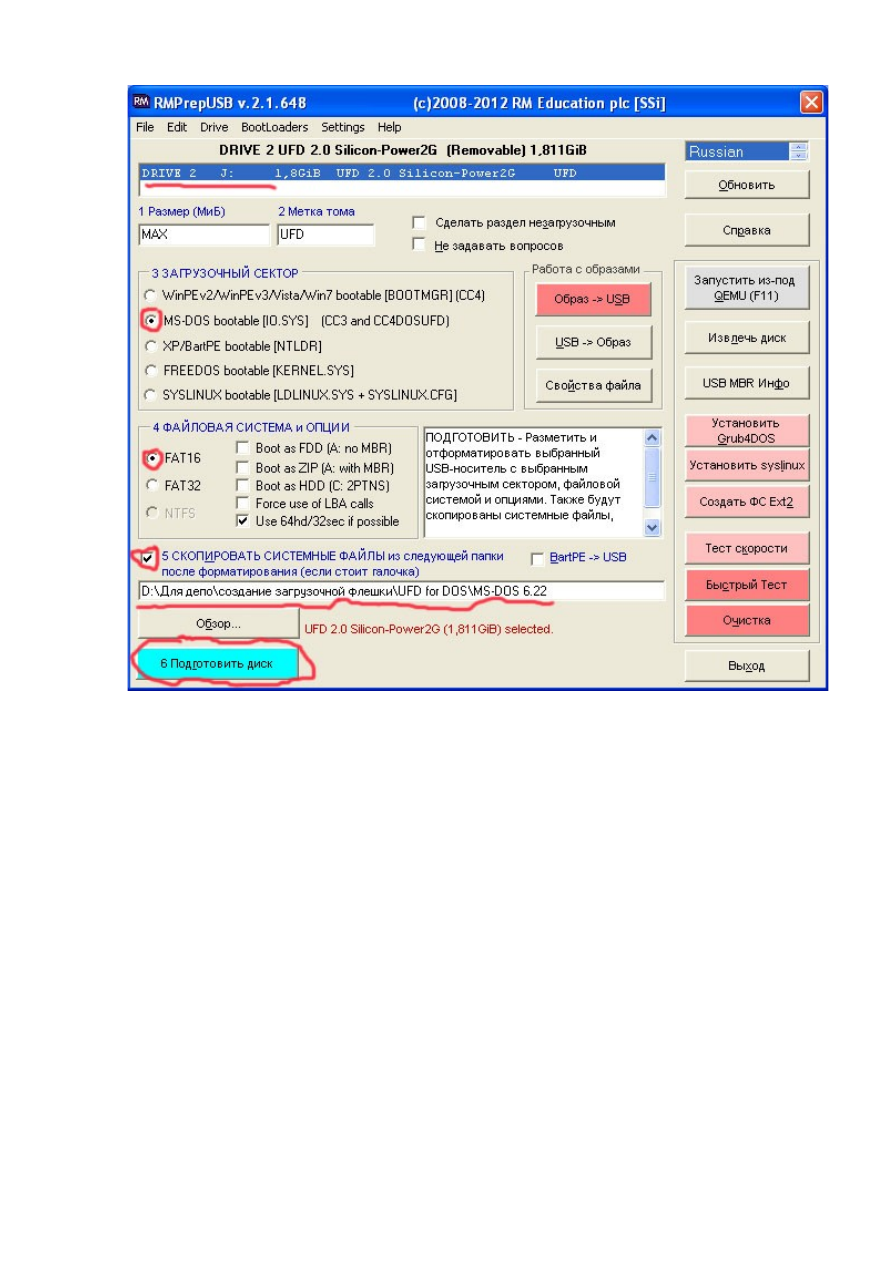

Рисунок 7 – Окно программы RMPREPUSB.exe
Заполните поля 3 «загрузочный сектор» и 4 «файловая система» как указано
на рисунке 7, установите «галочку» в поле 5 и укажите место расположения
системных файлов COMMAND.COM, IO.SYS и MSDOS.SYS операционной
системы MS DOS.
4.3. Нажмите иконку «Подготовить диск» и далее во всех выпадающих окнах
жмем «ОК».
По завершению работы программы должен получиться чистый загружаемый
системный диск, работающий по ОС MS DOS. Далее выполняем пункты 2 и 3
настоящей инструкции.

5 Проверка UFD

5.1. Вставить UFD в БИ
5.2. Подать питание
5.3 Дождаться загрузки меню
5.4. Если появилась надпись «Error system disk», то необходимо установить
ОС на UFD c помощью программы Acronis True Image Home (Приложение 1)
5.5. После установки ОС повторить пункты 2, 3 и 5.
5.6 Если и после этого загрузочный диск не получился попробуйте повторить
все с другим типом flash накопителя.

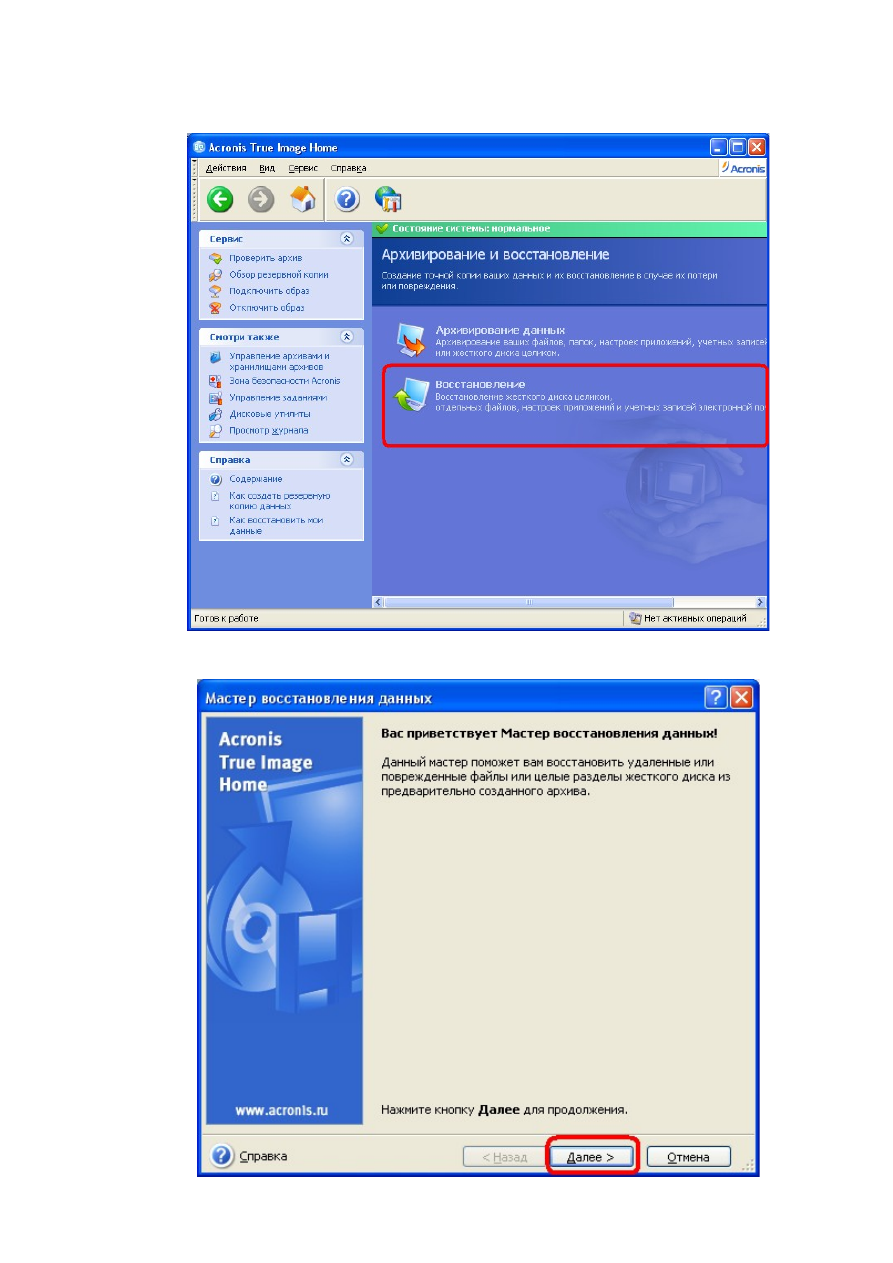

Приложение 1

Установка ОС на USB FlashDrive с помощью программы

Acronis True Image Home

1) Запустить программу;

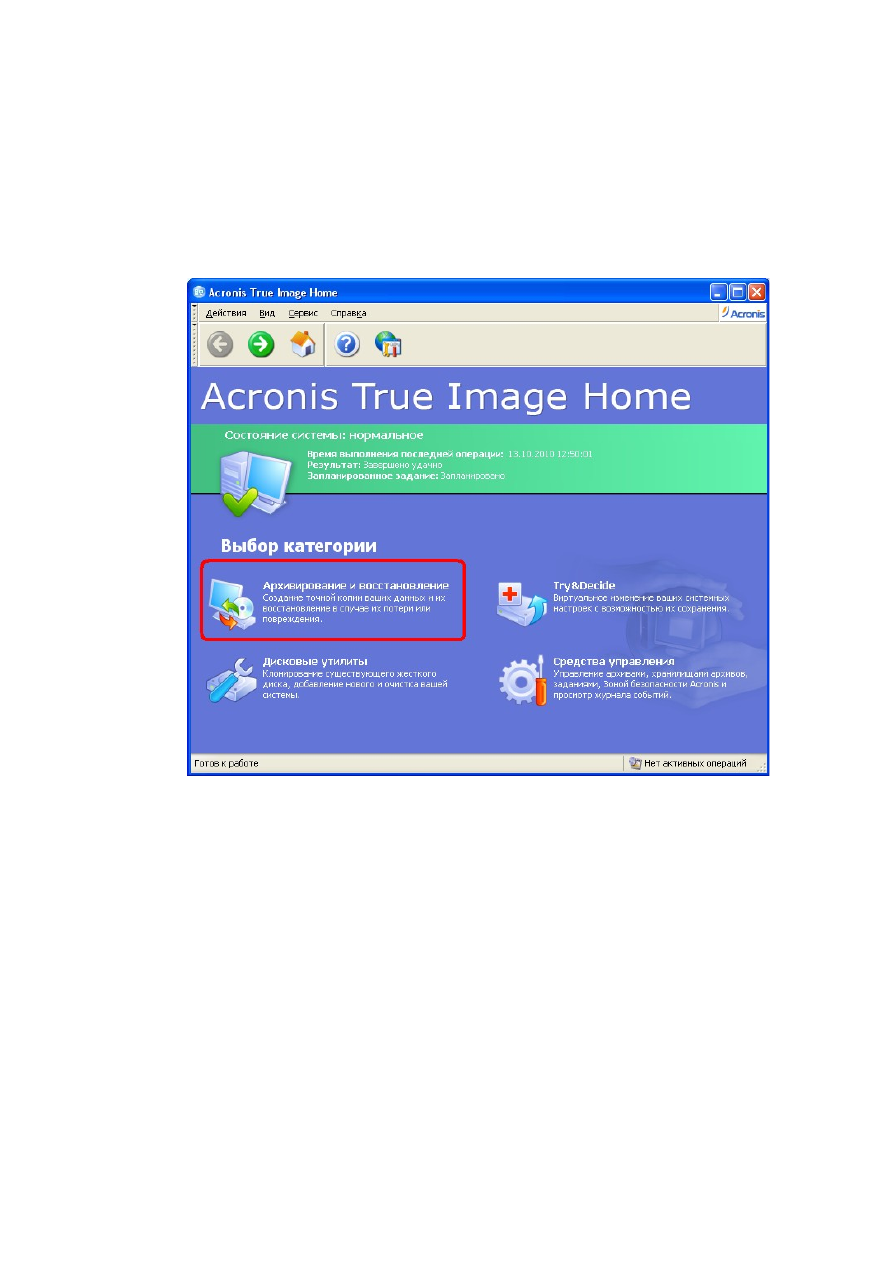

2) Выбрать «Архивирование и восстановление»

3) Выбрать «Восстановление»

4) Нажать «Далее»
