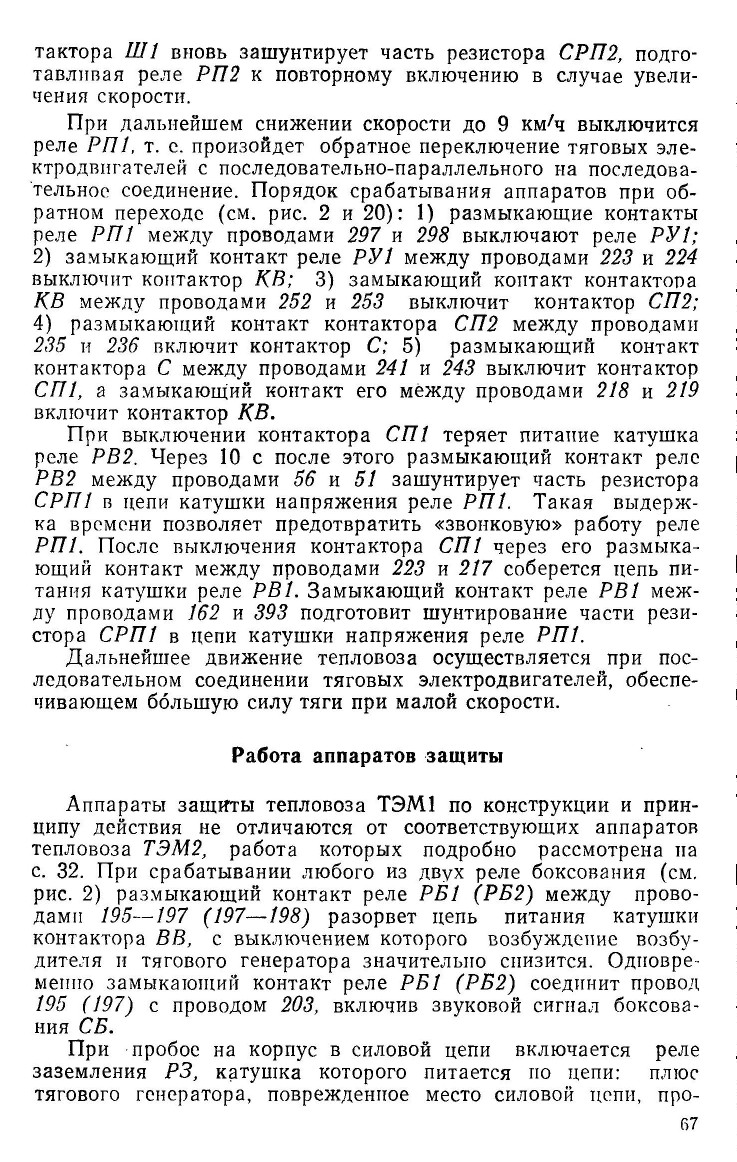

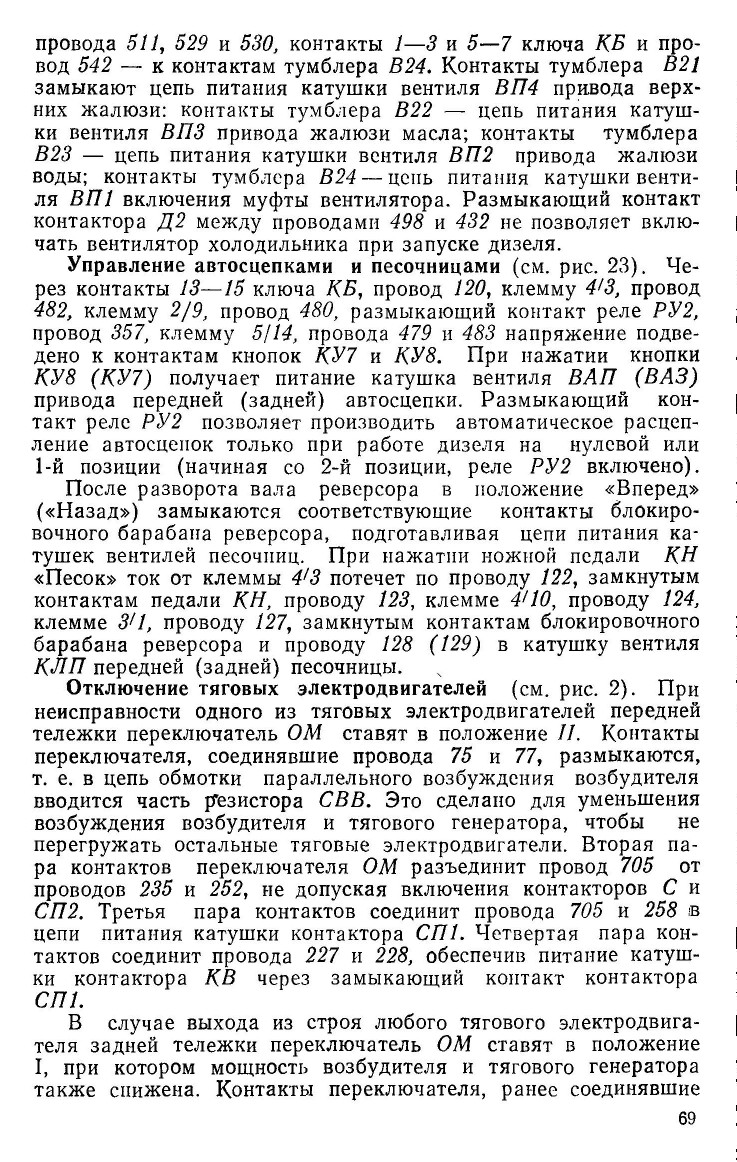

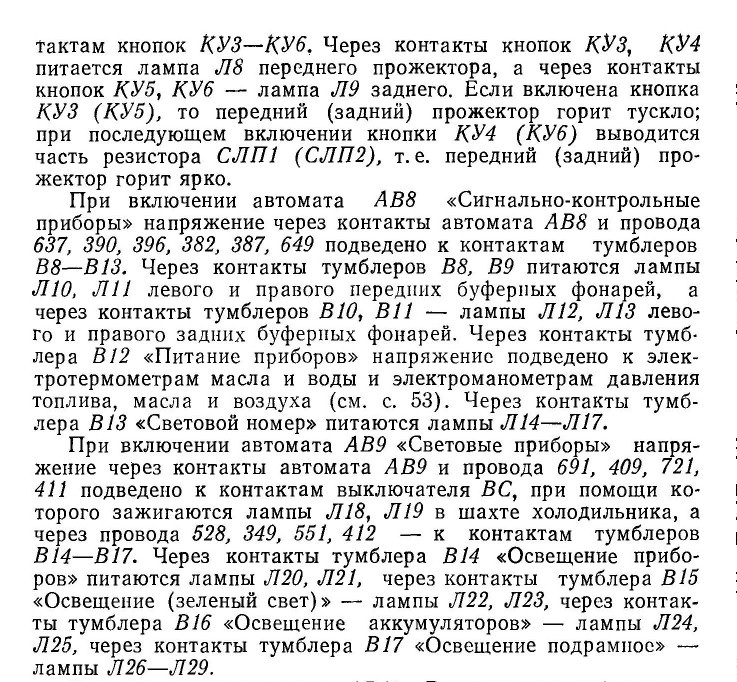

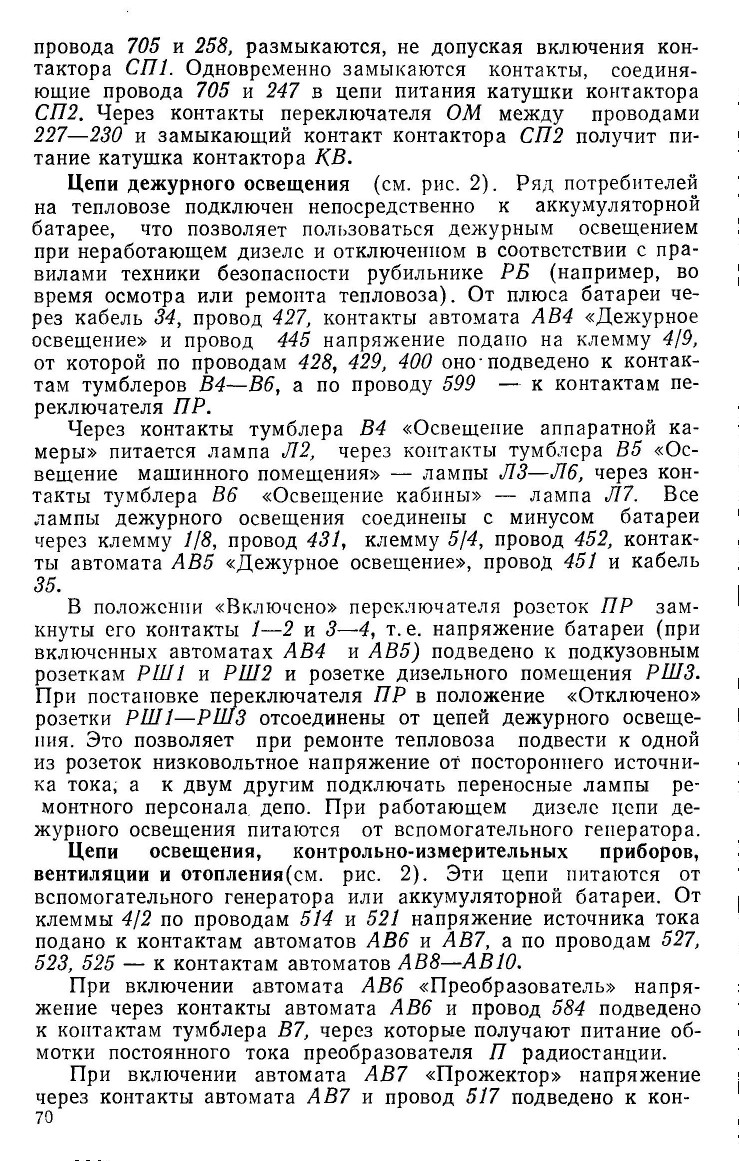

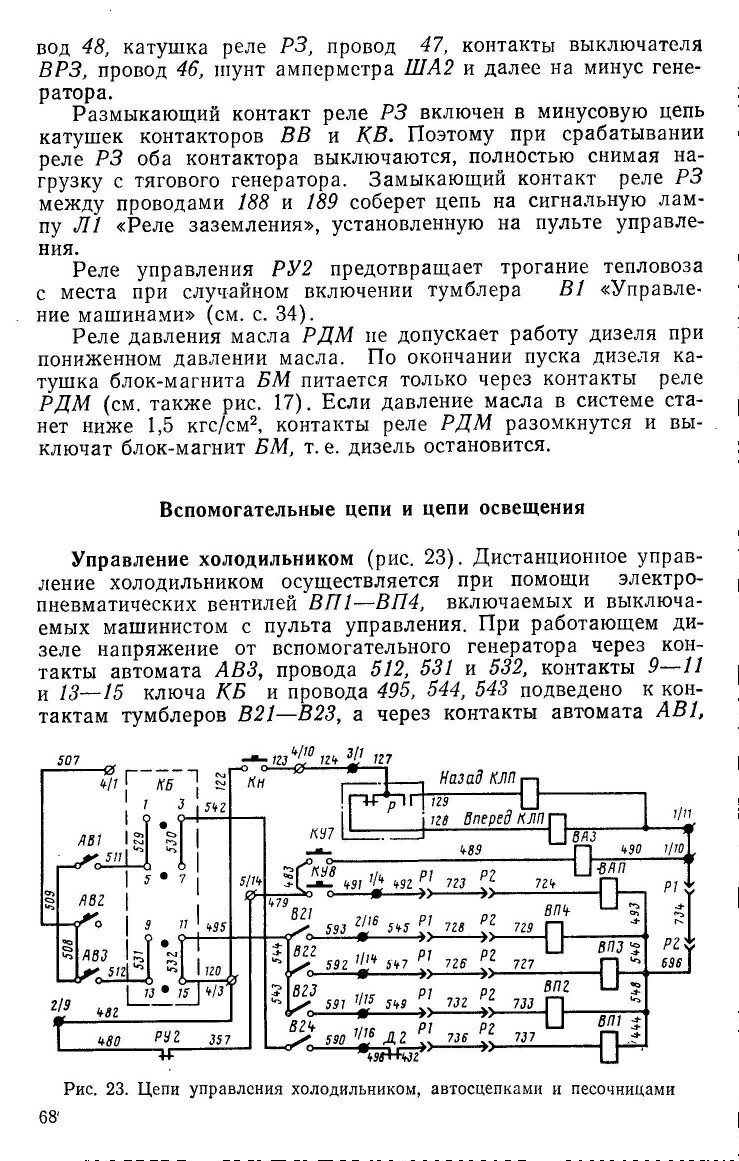

При включении автомата АВ10 «Вентиляторы кабины» напряжение через провод 484 подведено к контактам тумблера В18, по проводам 601, 602 — к бытовой розетке РШ4, а по проводам 465, 116, 472 и 469 — к контактам тумблеров В19, В20. Тумблером В18 включают электродвигатель MB вентилятора, калорифера, а тумблерами В19, В20 — электродвигатели А01 и А02 вентиляторов кабины машиниста.

ПРИЛОЖЕНИЕ 1

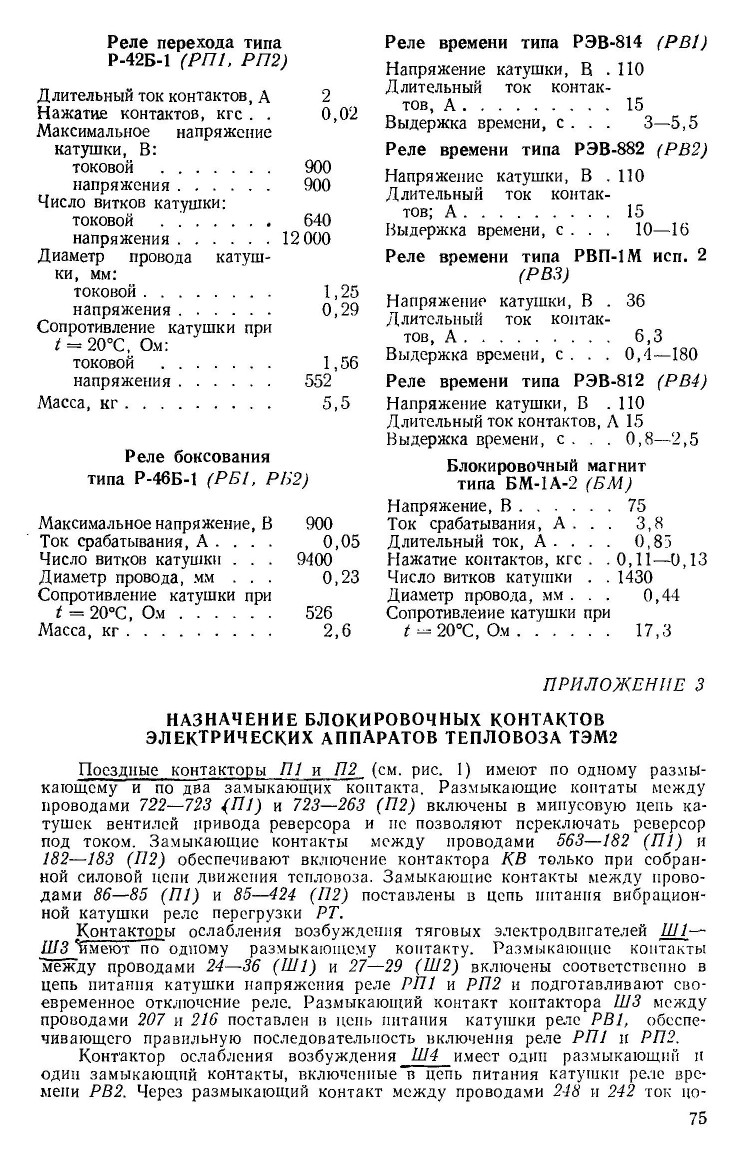

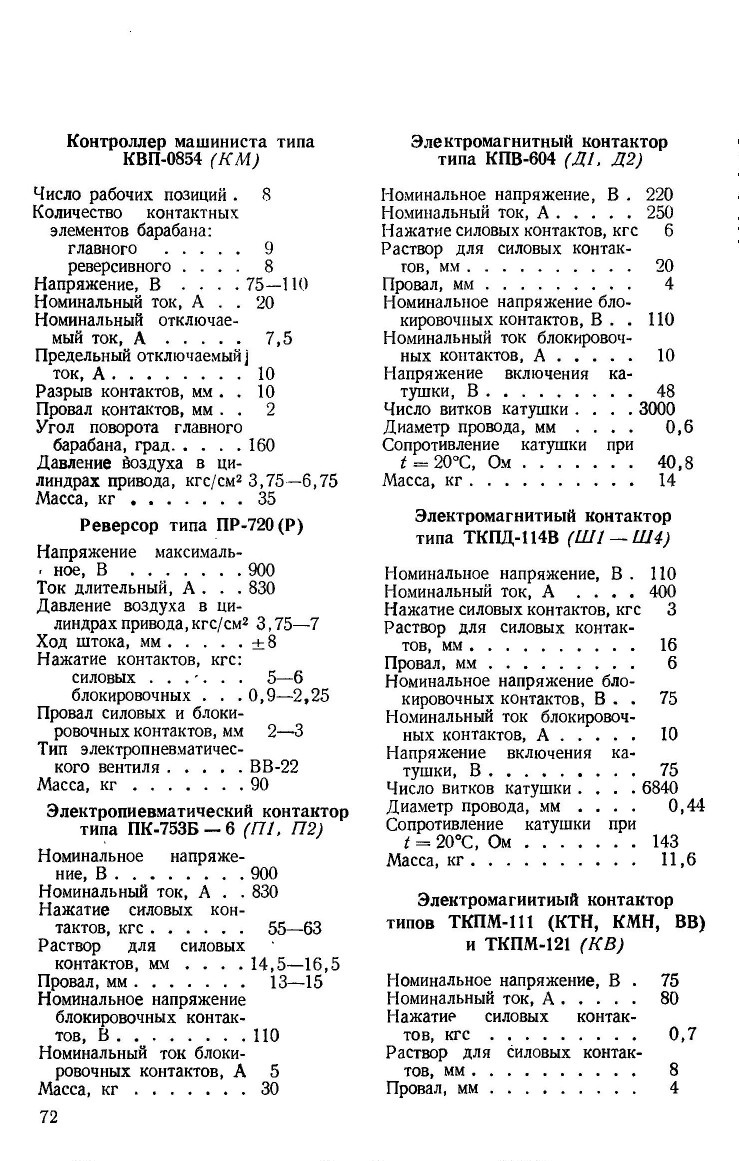

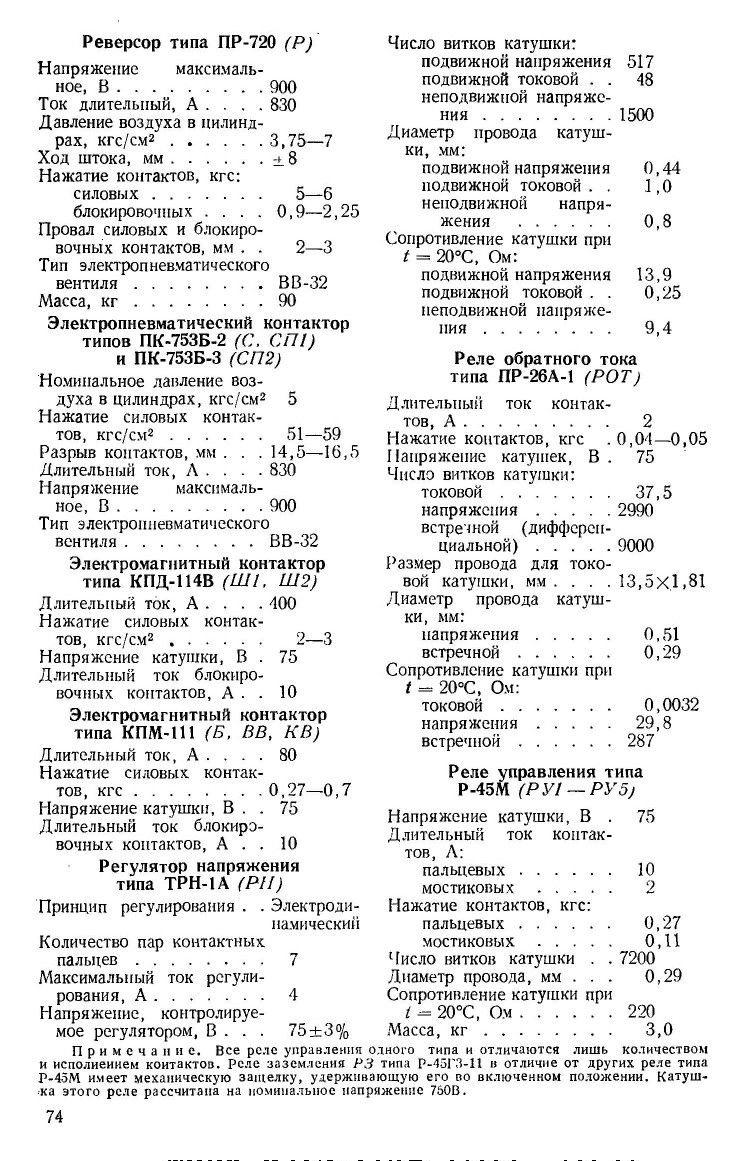

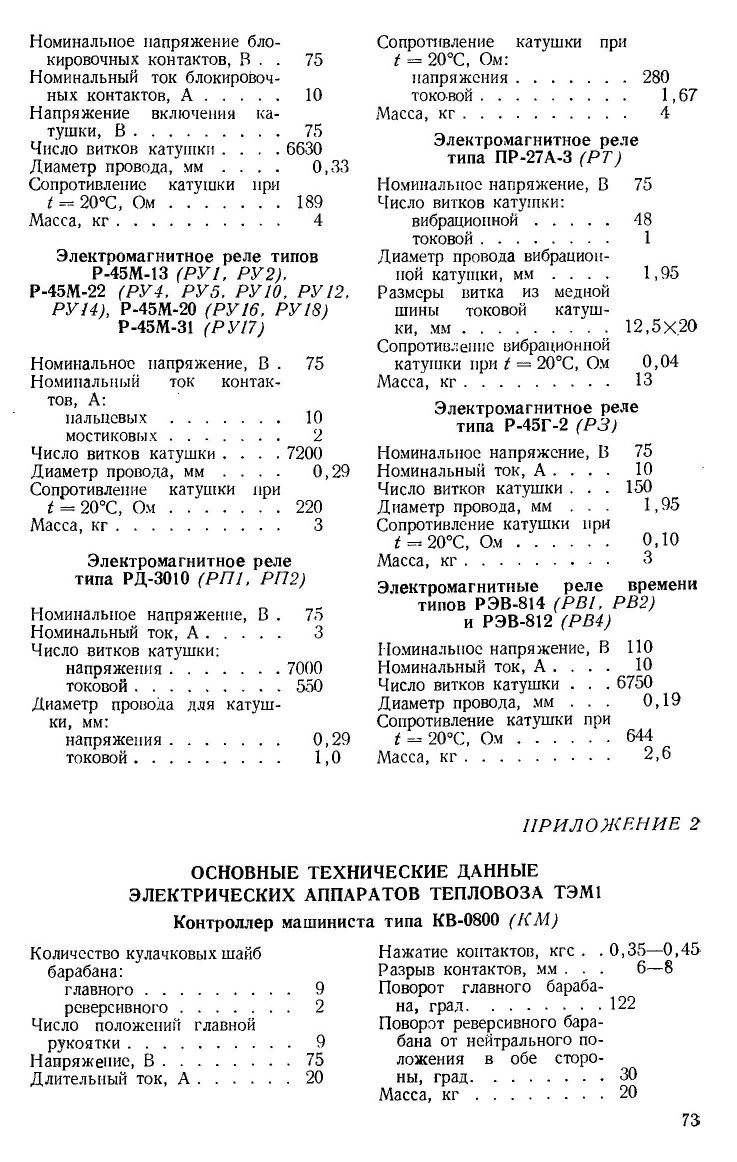

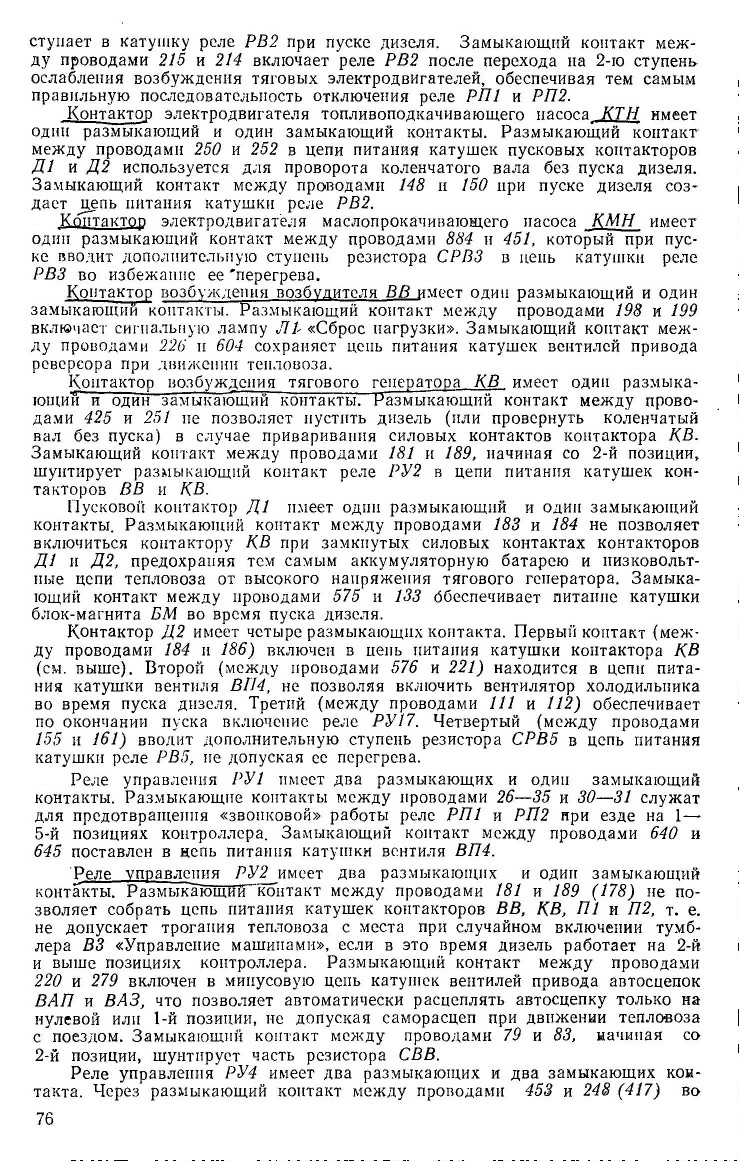

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ЭЛЕКТРИЧЕСКИХ АППАРАТОВ ТЕПЛОВОЗА ТЭМ2

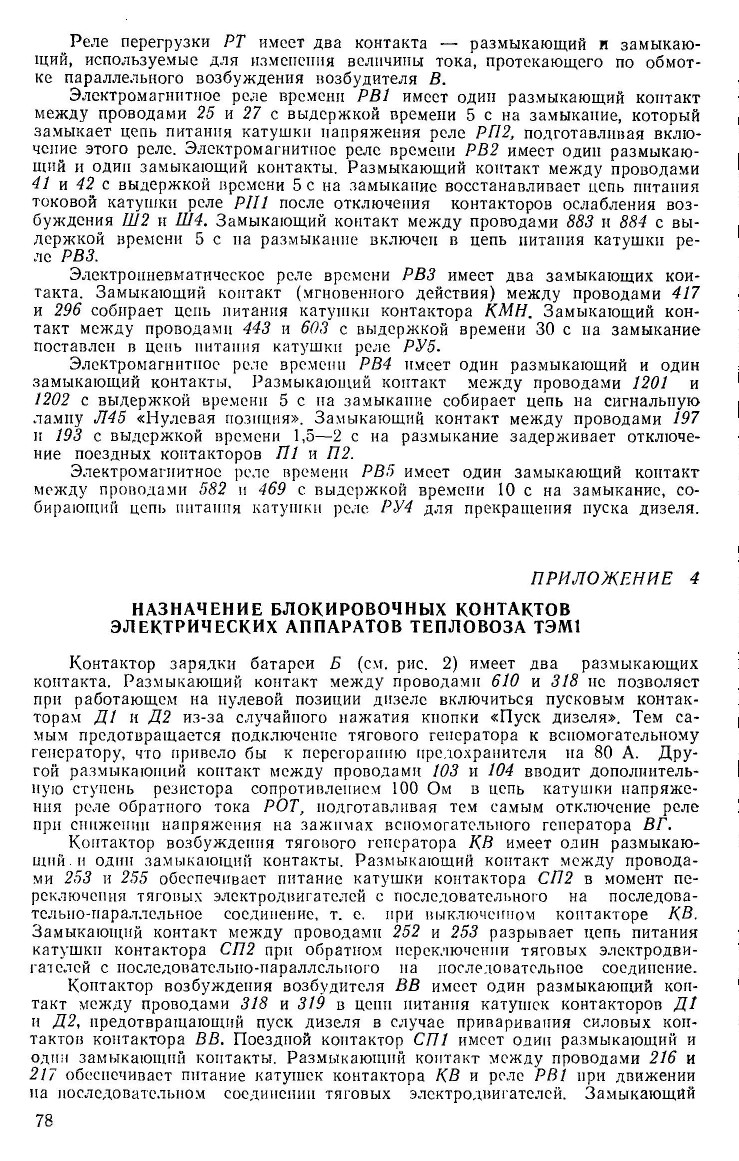

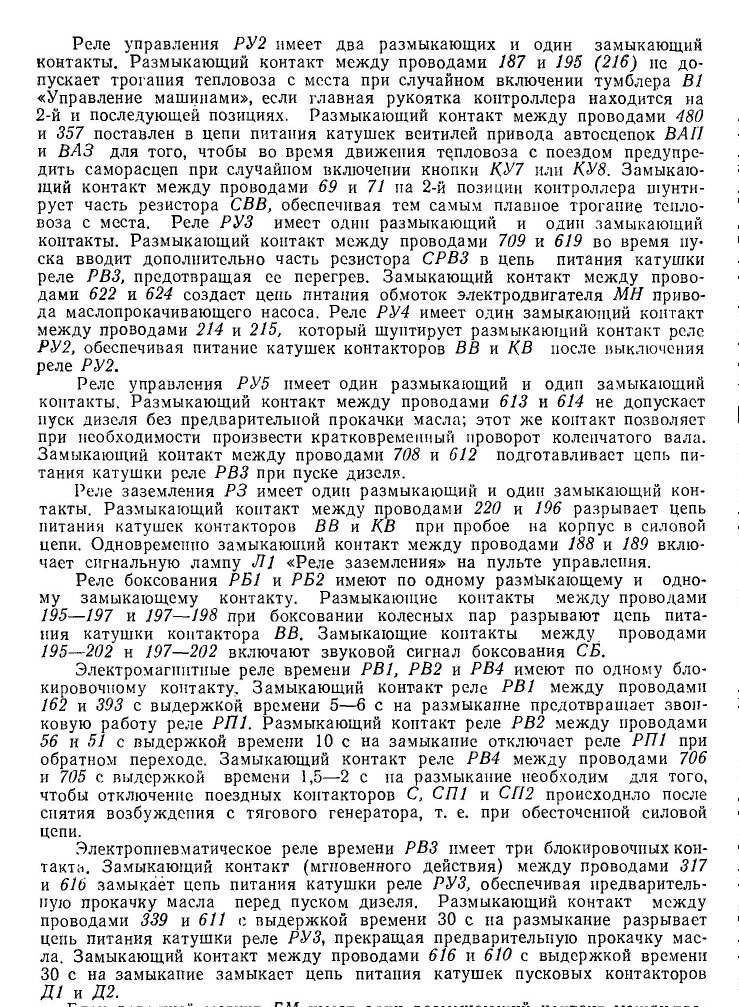

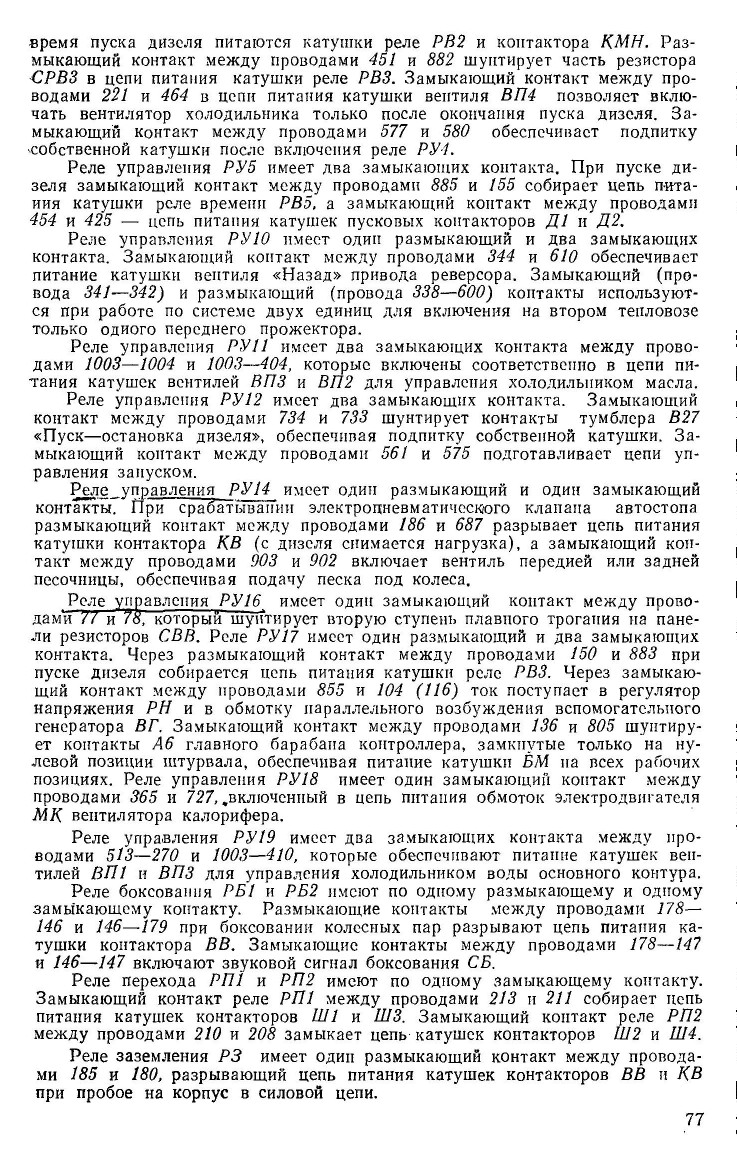

Блокировочный магнит БМ имеет один размыкающий контакт между проводами 156 и 157, не позволяющий перегреваться катушке блок-магнита.

Реле РОТ имеет один замыкающий контакт между проводами 164 и 165, включенный в цепь питания катушки контактора зарядки батареи Б.
