7.9. Панель инструментов GRASS

Оболочка GRASS в панели инструментов предоставляет доступ почти ко всем (более, чем к 300) модулям
GRASS в режиме командной строки. Чтобы предложить более дружественную по отношению к пользователю
рабочую среду, примерно 200 из числа доступных модулей и их функций представлены также в графических
диалогах. Эти диалоги сгруппированы в категории, также доступен поиск по ним.

Ознакомиться с полным списком модулей GRASS, доступных в QGIS версии 1.6.0 на GRASS wiki (

http:

//grass.osgeo.org/wiki/GRASS-QGIS_relevant_module_list

Также возможно настраивать содержимое Инструментов GRASS. Это описано в разделе

7.9.4

Как показано на рисунке

7.8

, вы можете найти необходимый модуль GRASS, используя тематически сгруп-

пированный перечень на вкладке Дерево модулей

или вкладку Список модулей

с возможностью поиска.

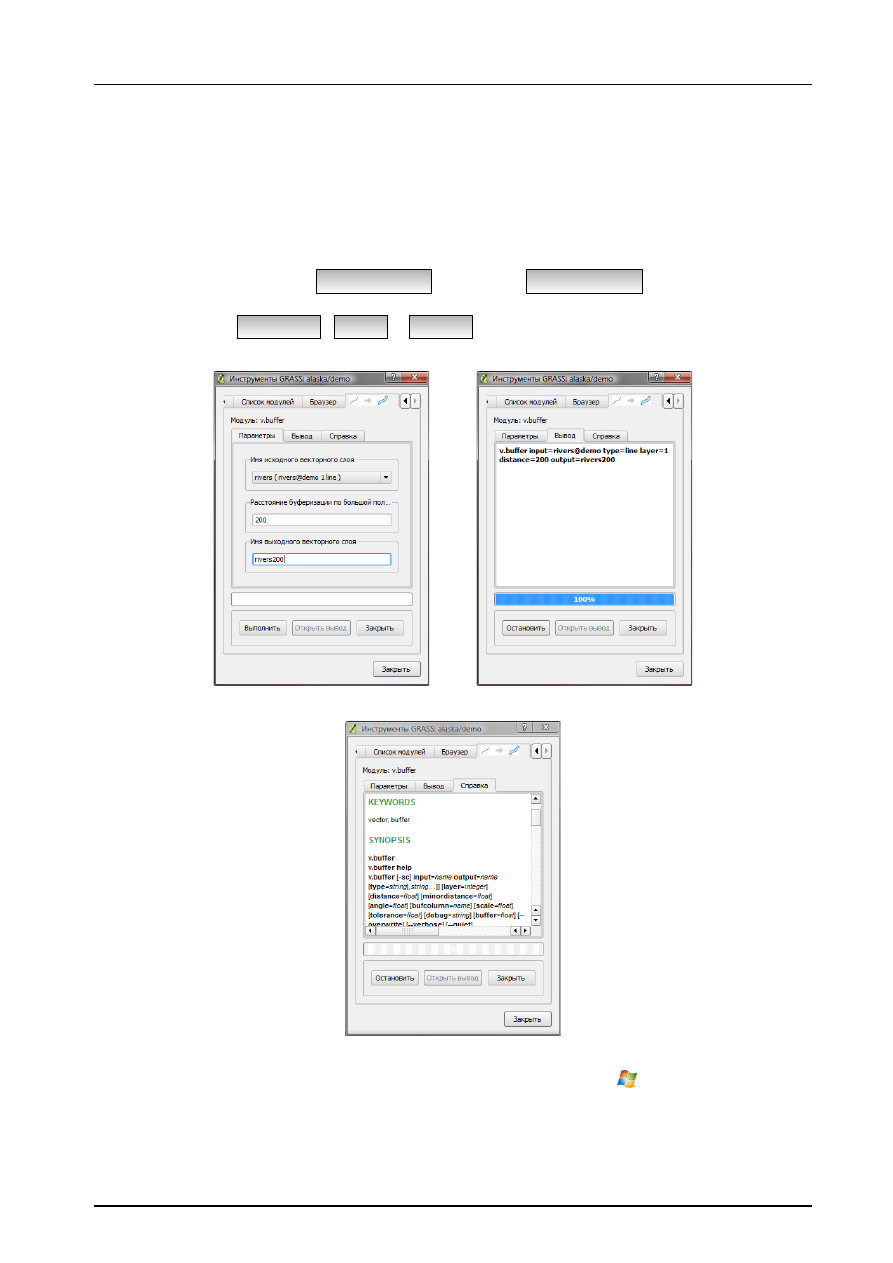

Нажатие на графическую иконку модуля открывает новую вкладку, которая добавляется к диалогу и имеет три

собственные вкладки Параметры , Вывод

и Справка . На рисунке

7.9

показан пример модуля

v.buffer

(a)

Модули Параметры

(b)

Модули Вывод

(c)

Модули Справка

Рис. 7.9.:

Диалоги модулей в инструментах GRASS

102

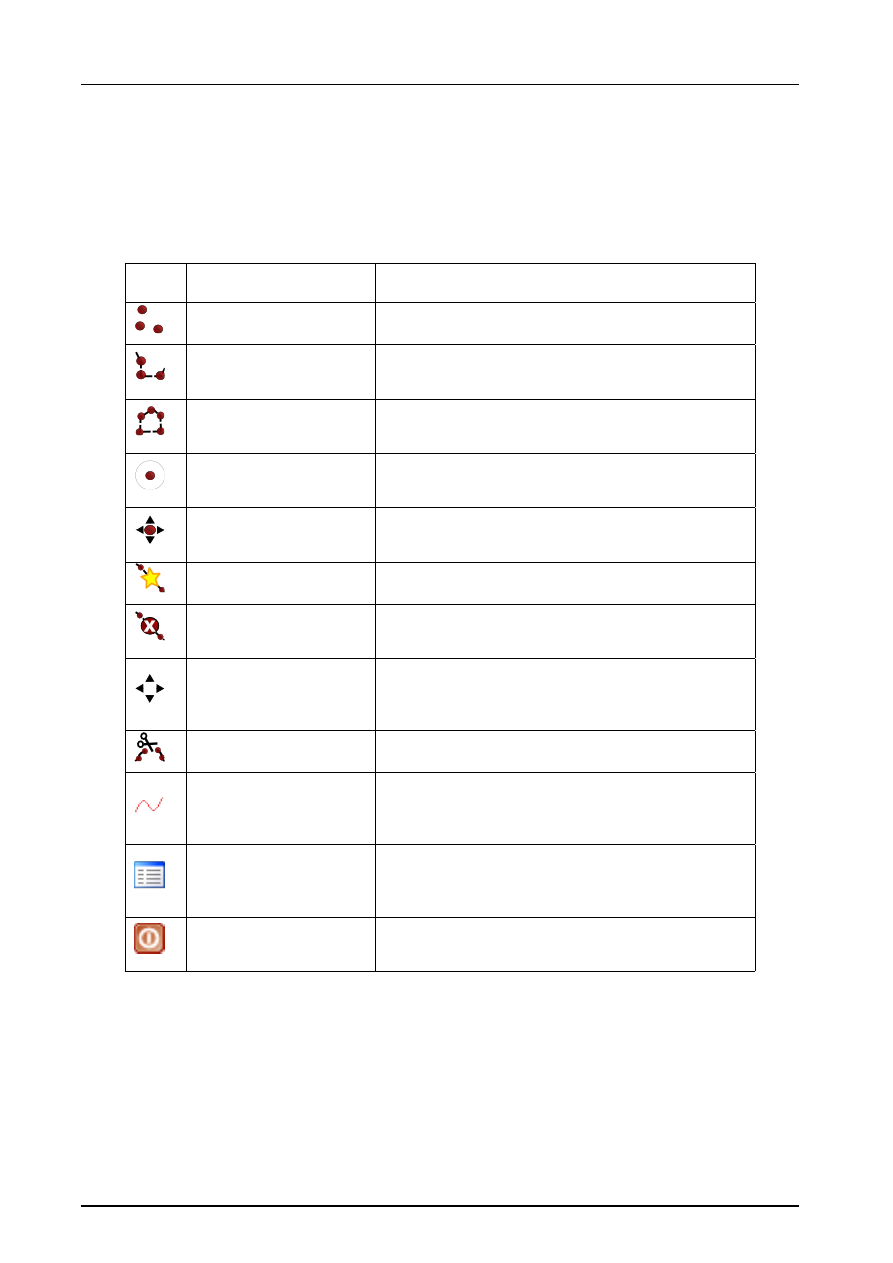

7.9.1. Работа с модулями GRASS

Icon

Tool

Purpose

Новая точка

Оцифровать новую точку

Новая линия

Оцифровать новую линию (завершается выбором но-
вого инструмента)

Новая граница

Оцифровать новую границу (завершается выбором но-
вого инструмента)

New Centroid

Оцифровать новый центроид (дать метку существую-
щему полигону)

Переместить вершину

Переместить одну вершину имеющейся линии или гра-
ницы и определить новое положение

Добавить вершину

Добавить новую вершину к существующей линии

Удалить вершину

Удалить вершину из существующей линии (подтвер-
дить выбор вершины еще одним нажатием)

Переместить элемент

Переместить выбранную границу, линию, точку или
центроид на новую позицию и кликнуть в месте нового
положения

Разбить линию

Разбить существующую линию на 2 части

Удалить элемент

Удалить существующую границу, линию, точку или
центроид (подтвердить выбор элемента еще одним на-
жатием)

Изменить аттрибуты

Изменить аттрибуты выбранного элемента (заметьте,
что один элемент может представлять много объектов,
см. выше)

Закрыть

Завершить сессию и сохранить текущий статус (с по-
следующей перестройкой топологии)

Таблица 7.1.:

Средства оцифровки GRASS

103

7.9. Панель инструментов GRASS

Параметры

Вкладка Параметры

отображает упрощенный диалог модуля, где вы можете обычно выбрать растровый

или векторный слой, отображенный в окне карты QGIS и ввести дальнейшие специфические параметры для
запуска модуля. Предоставляемые параметры модуля в большинстве случаев являются неполным отражением
диалога. Если вы хотите использовать остальные параметры и флаги данного модуля, необходимо открыть
оболочку GRASS и запустить модуль из командной строки.

Новая функция в версии QGIS 1.6.0 — поддержка кнопки Показать расширенные параметры »

под упро-

щенным диалогом модуля на вкладке Параметры . В настоящее время эта функция добавлена только для
модуля v.in.ascii как образец, но, возможно, будет добавлена для части модулей или всех модулей в будущих
версиях QGIS.

Вывод

Вкладка

Вывод

предоставляет информацию о статусе вывода модуля. Когда вы нажимаете кнопку

Запустить , модуль переключается во вкладку Вывод

и вы можете видеть информацию о процессе ана-

лиза. Если все закончилось успешно, в конце вы увидите сообщение

Завершено успешно

Справка

Вкладка Справка

показывает HTML-страницу помощи по модулю GRASS. Вы можете использовать ее

для проверки дополнительных параметров модулей и флагов или для более глубокого изучения назначения
модуля. В конце каждой страницы-мануала показаны дополнительные ссылки на

Main Help index

Thematic

index

Full index

. Эти ссылки дают ту же информацию, что и при использовании модуля

g.manual

Совет QGIS 40

Показать результат сразу

Если вы хотите отобразить результаты выших вычислений сразу же в окне карты, используйте кнопку «По-
казать вывод» внизу вкладки модуля.

7.9.2. Примеры модулей GRASS

Следующие примеры продемонстрируют применение некоторых из модулей GRASS.

Создание изолиний

В первом примере создадим векторный слой изолиний из растровой карты поверхности (цифровой модели
рельефа). Предполагается, что вы имеете

Регион

Alaska, созданный так, как объяснено в разделе

7.4

– Сперва откройте область, нажав на кнопку

Открыть набор

и выбрав область Alaska.

– Теперь откройте карту рельефа

gtopo30

, нажав кнопку

Добавить растровый слой GRASS

выбрав растр

gtopo30

из набора demo.

– Теперь откройте панель инструментов с помощью кнопки

Открыть инструменты GRASS

– В списке категорий инструментов выберите Растр -> Обработка поверхностей -> Создание изолиний

– Теперь единичный клик на инструменте

r.contour

откроет диалог, как было объяснено выше в разде-

ле

7.9.1

. Растр

gtopo30

должен появиться как Имя исходной растровой карты

gtopo30

– Напечатайте в Шаг горизонталей

100

значение 100. (Тогда будут создаваться изолинии с интер-

валом в 100 метров).

– Введите в Имя выходного векторного слоя

ctour_100

имя

ctour_100

– Нажмите кнопку Выполнить

для начала процесса. Подождите некоторое время, пока в окне выво-

да не появится сообщение

Успешное завершение

. Тогда нажмите кнопку Открыть вывод

и кнопку

Закрыть .

104

7.9.2. Примеры модулей GRASS

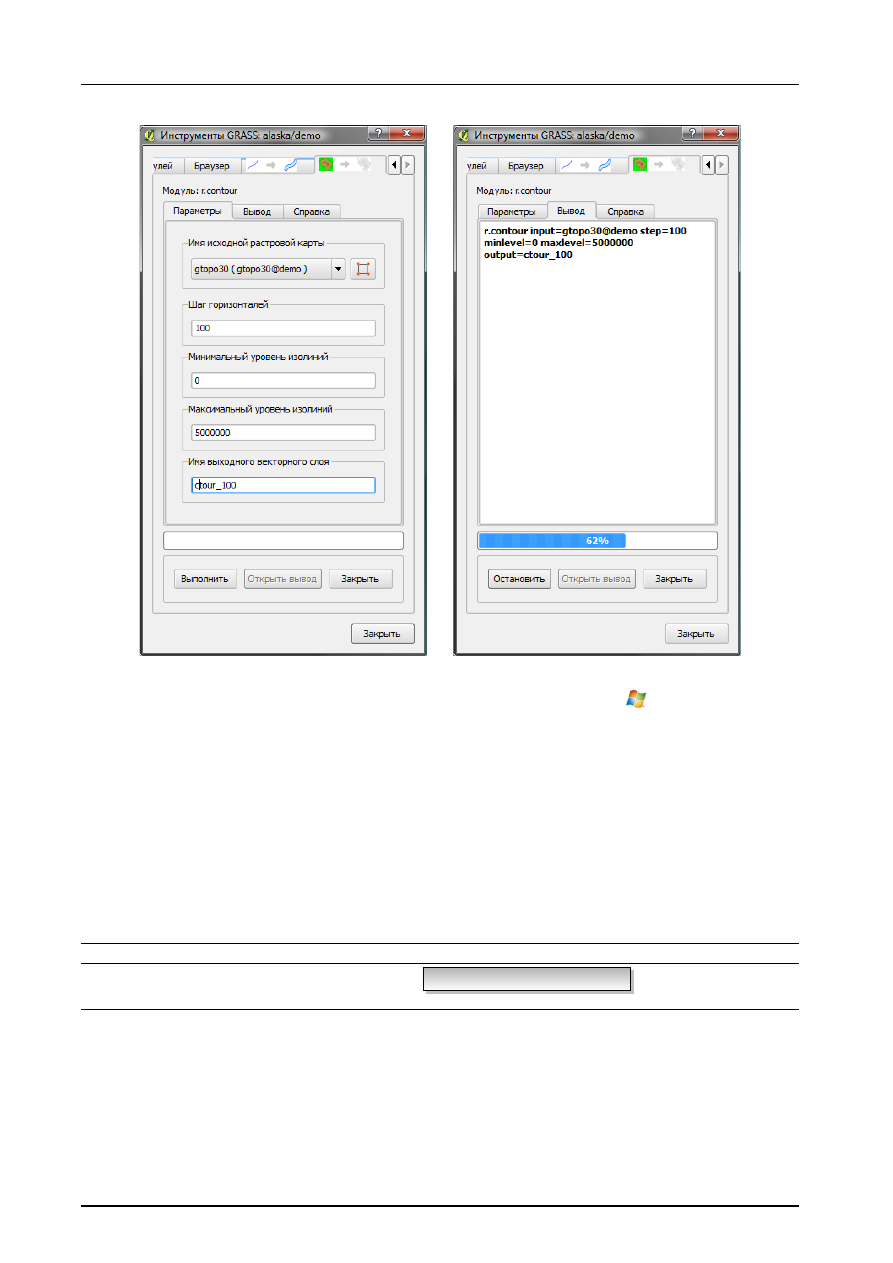

(a)

Параметры модуля r.contour

(b)

Вывод модуля r.contour

Рис. 7.10.:

GRASS Инструменты GRASS, модуль r.contour

Так как текущий регион довольно обширен, отображение на экране может занять какое-то время. После за-
вершения отрисовки вы можете открыть окно свойств слоя, чтобы изменить цвет линии, так, чтобы изолинии
были заметны на слое рельефа, как описано в разделе

3.4

Следующим шагом увеличьте небольшой горный участок в центре Аляски. Увеличив сильно, вы заметите,
что изолинии имеют острые края. GRASS предлагает инструмент

v.generalize

для небольшого видоизменения

векторных карт с сохранением их общей формы. Инструмент использует несколько различных алгоритмов
для различных целей. Некоторые из алгоритмов (например, Дугласа–Пойкера (Douglas–Peuker) и сокращения
узлов) упрощают линию путем удаления некоторой части вершин. Конечный векторный слой будет подгру-
жаться быстрее. Этот процесс может быть использован, когда вы имеете очень подробную векторную карту,
но создаете мелкомасштабную карту, так что детали нежелательны.

Совет QGIS 41

Инструмент упрощения геометрии

Заметьте, что модуль QGIS fTools имеет инструмент Упростить геометрию

, который работает почти

так же, как алгоритм Дугласа–Пойкера в

v.generalize

Однако, цель этого примера другая. Изолинии, созданные модулем r.contour, имеют острые края, которые
должны быть сглажены. Среди алгоритмов модуля

v.generalize

имеется алгоритм Чейкена (Chaikens), ко-

торый как раз это делает (а также интерполяция кубическими сплайнами Эрмитова (Hermite)). Имейте в
виду, что эти алгоритмы могут и

добавлять

дополнительные вершины к векторным объектам, что может

привести к их более медленной загрузке.

– Откройте Инструменты GRASS и выберите Вектор -> Обработка карт -> Генерализация, затем нажмите

на модуль

v.generalize

, чтобы открыть окно его параметров.

105

7.9. Панель инструментов GRASS

– Проверьте, что в графе Имя исходного векторного слоя

ctour_100

находится вектор

ctour_100

– Из

списка

алгоритмов

выберите

«Алгоритм

Чейкена».

Оставьте

другие

оп-

ции

по

умолчанию

промотайте

вниз

до

последней

строки,

чтобы

ввести

Имя выходного векторного слоя

ctour_100_smooth

, и нажмите Выполнить .

– Процесс займет какое-то время. Когда в окне вывода появится сообщение

Успешное завершение

, на-

жмите Открыть вывод

и затем Закрыть .

– Вы можете изменить цвет векторных изолиний, чтобы четче отобразить их поверх растра и в контра-

сте с оригинальными изолиниями. Вы заметите, что новые изолинии имеют более гладкие края, чем
оригинальные, оставаясь в целом исходной формы.

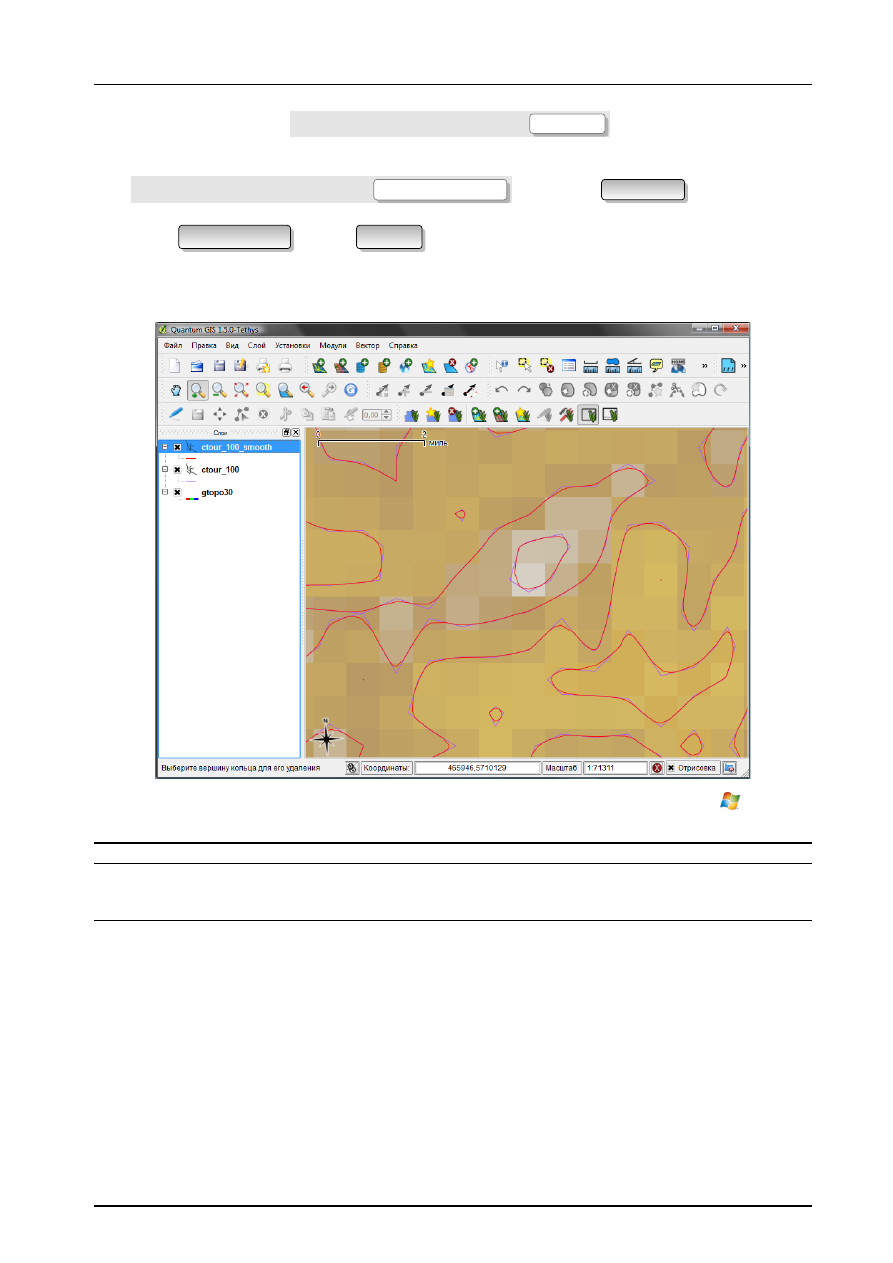

Рис. 7.11.:

Модуль GRASS v.generalize для сглаживания объектов векторного слоя

Совет QGIS 42

Другие применения модуля r.contour

Процедура, описанная выше, может быть использована в других похожих ситуациях. Например, если у вам
есть растровая карта данных осадков, то этот же способ может использоваться для создания векторной карты
изогиет (линий одинакового количества осадков).

Создание 3D эффекта методом свето-теневой отмывки

Для отображения земной поверхности и придания картам эффекта трехмерности применяются несколько ме-
тодов. Использование изолиний, как показано выше, — один из популярных методов, часто применяемый при
производстве топографических карт. Другой метод получения 3D эффекта — с помощью т. н. свето-теневой
отмывки. Свето-теневой эффект создается на основе цифровой модели рельефа (ЦМР) сперва путём вычис-
ления уклона и экспозиции склонов в каждой ячейке, затем симуляцией позиции Солнца на небосклоне и
заданием значения отражения в каждой ячейке. Так вы получаете освещенные склоны, находящиеся на пути
света, и затемнённые, находящиеся против света.

– Начнем этот пример с загрузки карты поверхности

gtopo30

. Запустите панель инструментов GRASS и

в разделе Растр нажмите Пространственный анализ -> Морфометрический анализ.

– Затем выберите

r.shaded.relief

, чтобы открыть этот модуль.

106

7.9.2. Примеры модулей GRASS

– Измените Азимут

270

на 315. Введите

gtopo30_shade

для нового растра теневой отмывки и

нажмите Выполнить .

– Когда процесс закончится, добавьте растр отмывки на карту. Как вы видите, он отображается в серой

цветовой шкале.

– Чтобы увидеть вместе и теневую отмывку, и цвета

gtopo30

, передвиньте растр отмывки под растр

gtopo30

в слоях карты, затем откройте окно Свойства

слоя

gtopo30

, перейдите на вкладку

Прозрачность

и выставите уровень прозрачности 25%.

Вы должны получить слой рельефа

gtopo30

с его цветовой картой и заданной прозрачностью

поверх

слоя

отмывки в серых тонах. Для того, чтобы оценить визуальный эффект теневой отмывки рельефа, отключите
слой

gtopo30_shade

, затем опять верните его.

Использование оболочки GRASS

Расширение GRASS в QGIS разработано для пользователей, которые являются новичками в GRASS, и не
знакомы со всеми модулями и их опциями. Некоторые модули, как таковые, не отображают на панели ин-
струментов все возможные параметры, а некоторые модули вообще не присутствуют. Оболочка GRASS (или
консоль) дает пользователю доступ к тем дополнительным модулям, которых нет в дереве модулей, а также
к некоторым дополнительным опциям тех модулей, которые присутствуют на панели инструментов с ми-
нимальным параметрами по умолчанию. Этот пример демонстрирует использование расширенных опций в
модуле

r.shaded.relief

, который был рассмотрен выше.

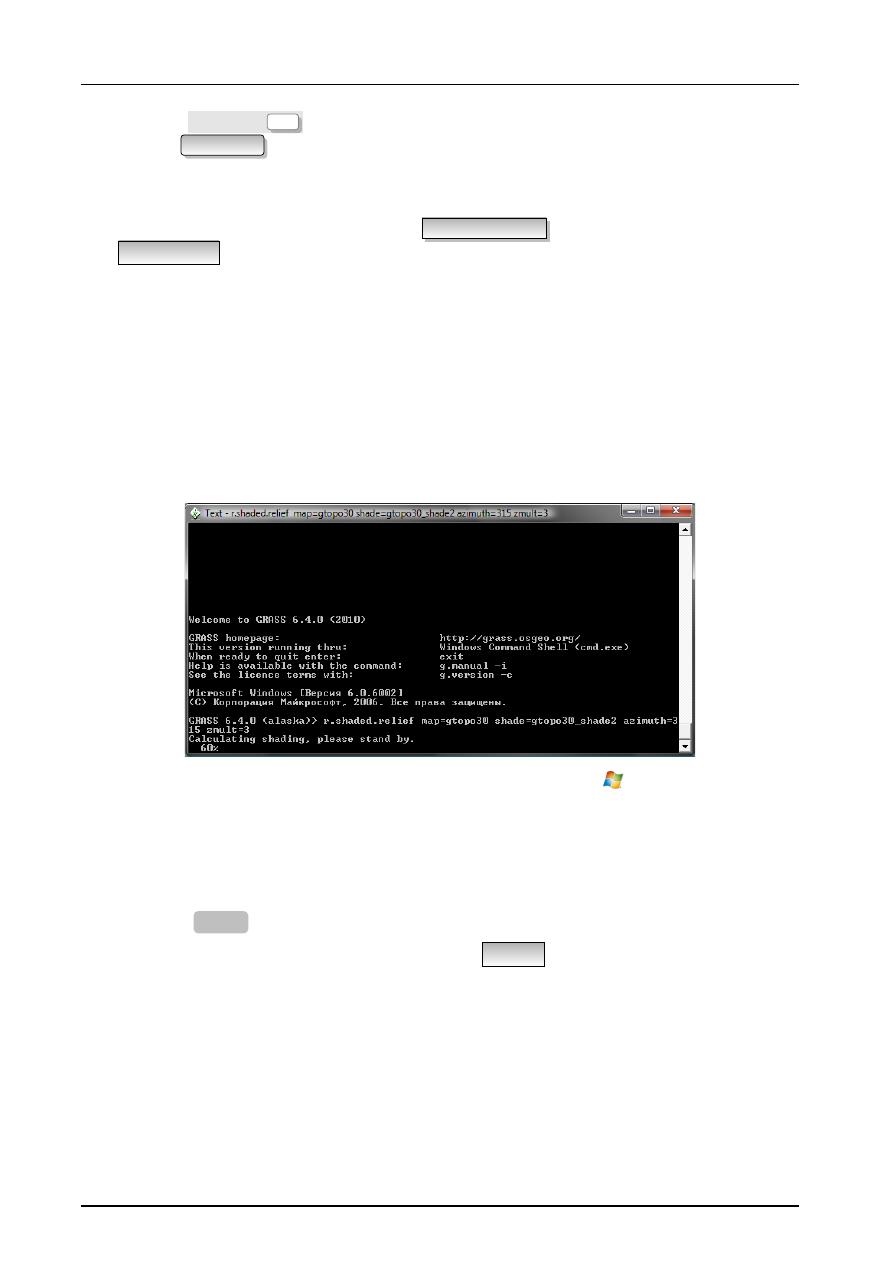

Рис. 7.12.:

Оболочка GRASS, модуль r.shaded.relief

Модуль

r.shaded.relief

может принимать параметр

zmult

, который увеличивает значения поверхности отно-

сительно единиц измерения координат X-Y так, что эффект теневой отмывки становится более отчетливым.

– Откройте

карту

рельефа

gtopo30

как

сказано

выше,

затем

запустите

Инстру-

менты

GRASS

выберите

оболочку

GRASS.

окне

оболочки

введите

команду:

r.shaded.relief map=gtopo30 shade=gtopo30_shade2 azimuth=315 zmult=3

и нажмите

Enter

– Когда процесс закончится, переключитесь на вкладку Браузер

и дважды кликните на новом растре

gtopo30_shade2

, чтобы отобразить его в QGIS.

– Как объяснено выше, переместите слой теневого рельефа ниже слоя gtopo30 в списке слоев, затем

проверьте прозрачность цветного растра gtopo30. Вы должны увидеть, что 3D эффект усилился по
сравнению с первой картой теневой отмывки рельефа.

Растровая статистика на векторной карте

Следующий пример показывает, как модуль GRASS может обрабатывать растровые данные и добавлять
колонки статистики для каждого полигона в векторном слое.

– Снова используем данные набора данных Alaska, ссылаясь на

7.4

для импорта shape-файла раститель-

ности из директории

vmap0_shapefiles

в GRASS.

107

7.9. Панель инструментов GRASS

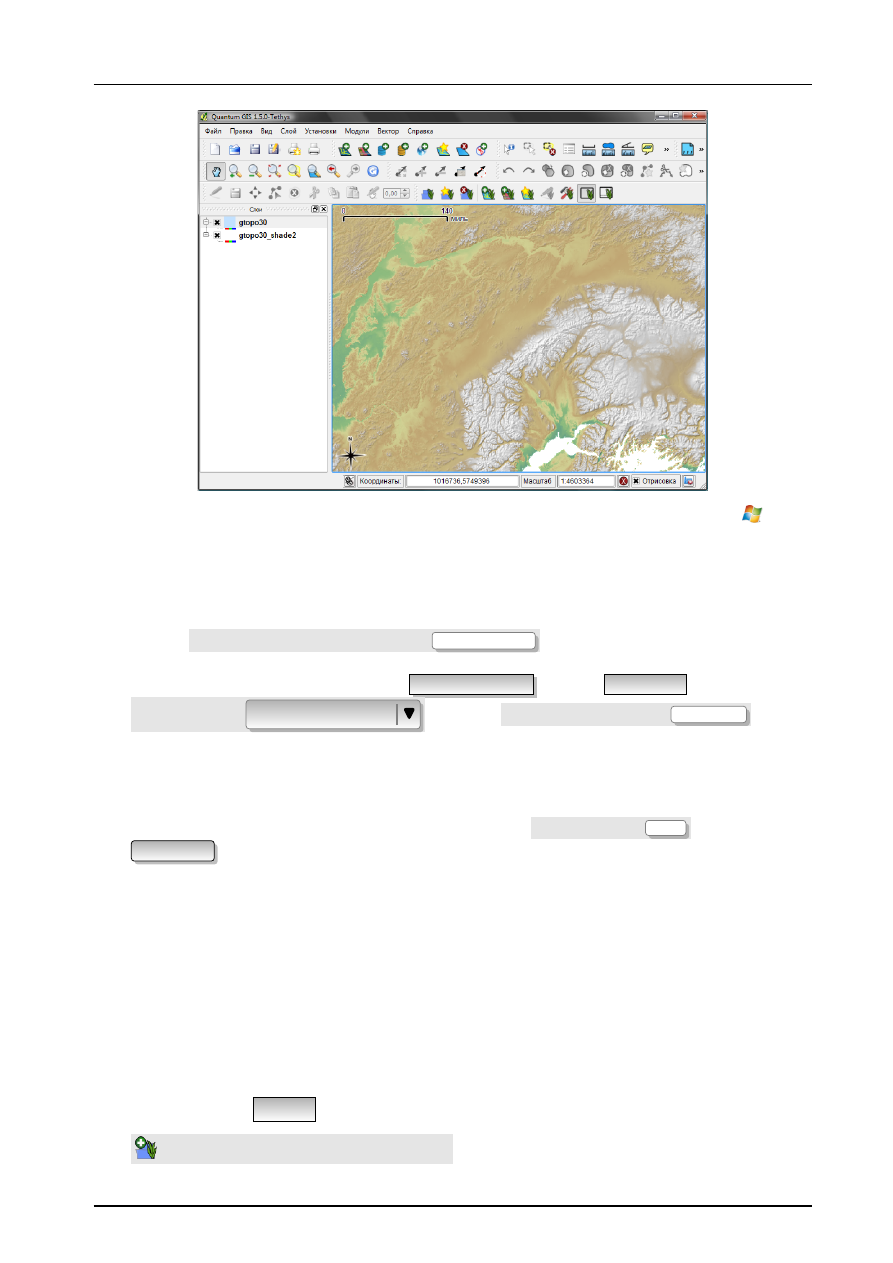

Рис. 7.13.:

Карта теневой отмывки рельефа, созданная с помощью модуля r.shaded.relief

– Теперь необходим промежуточный шаг: к импортированной карте растительности нужно добавить цен-

троиды, чтобы получить законченные полигоны GRASS (включая и границы, и центроиды).

– Из панели инструментов выберите Вектор -> Обработка объектов и откройте модуль

v.centroids

– Введите Имя выходного векторного слоя

forest_areas

и запустите модуль.

– Теперь загрузите векторный слой

forest_areas

и отобразите типы лесов — лиственные, вечнозелёные,

смешанные — в различных цветах: в окне Свойства

, вкладке Символика , выберите

Тип легенды

Уникальное значения

и задать Поле классификации

VEGDESC

. (Обра-

титесь для объяснения вкладки символики к секции

3.4.1

в разделе Вектор.

– Далее заново откройте панель инструментов GRASS и выберите Вектор -> Обновление данных на основе

других карт.

– Выберите модуль

v.rast.stats

. Введите

gtopo30

forest_areas

– Только один дополнительный параметр необходим: введите column prefix

elev

и нажмите

Выполнить . Это сложная вычислительная операция, которая будет продолжаться долгое время (воз-

можно, вплоть до двух часов).

– Наконец, откройте таблицу атрибутов

forest_areas

и проверьте, что было добавлено несколько новых

полей, включая

elev_min

elev_max

elev_mean

и т. д. для каждого полигона в слое.

7.9.3. Работа с браузером GRASS

Другой полезной функцией в Инструментах GRASS является браузер

Региона

GRASS. На рисунке

7.14

вы

можете видеть текущий рабочий

Регион

с его

Наборами

В левом окне браузера вы можете просматривать все

Наборы

внутри текущей

Области

. В правом окне браузера

показывается некоторые метаданные для выбранных растровых или векторных слоев (разрешение, охват,
источник данных, присоединенная атрибутивная таблица для векторных данных и история команд).

Панель внутри вкладки Браузер

предлагает следующие инструменты управления выбранной

Областью

–

Добавить выбранную карту в область QGIS

108

7.9.4. Настройка инструментов GRASS

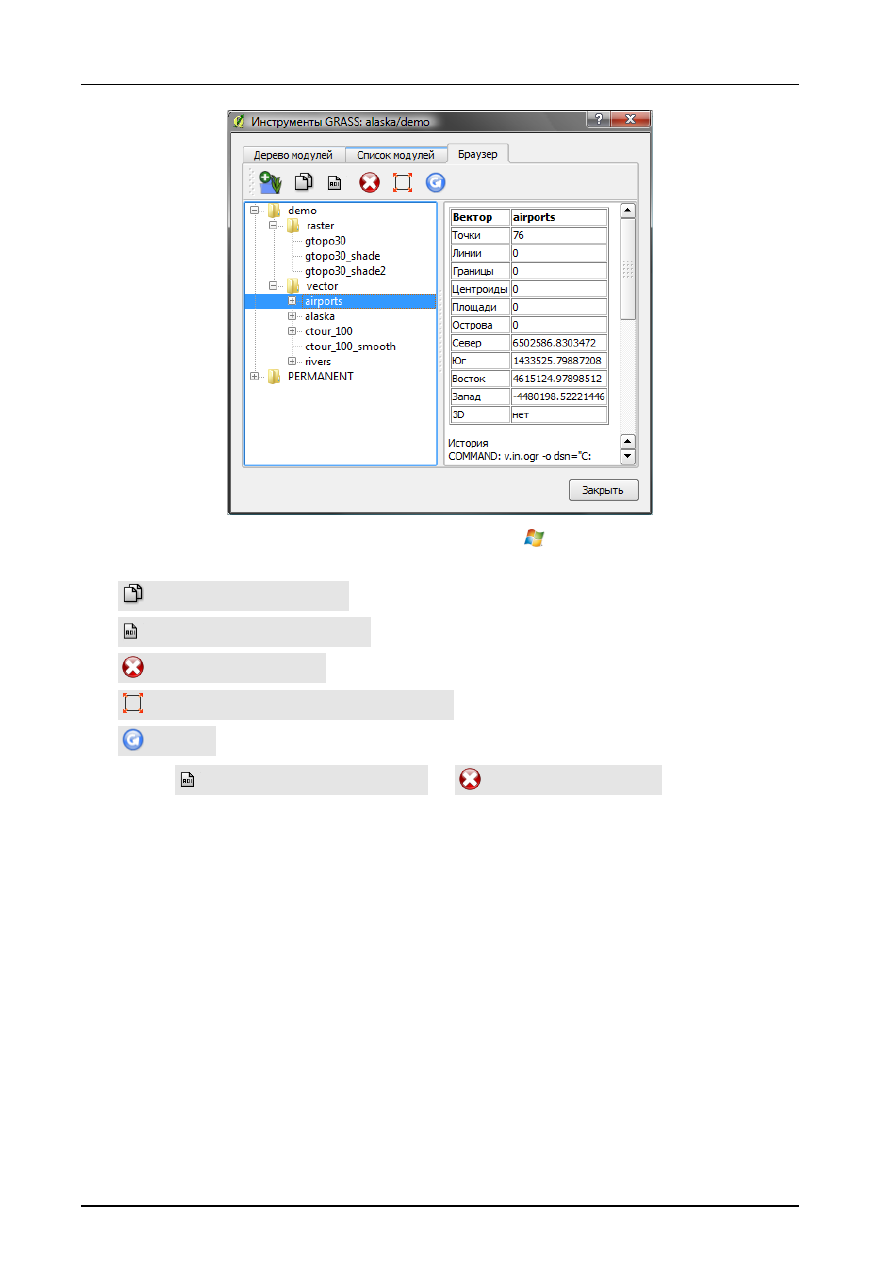

Рис. 7.14.:

Браузер GRASS

–

Копировать выбранную карту

–

Переименовать выбранную карту

–

Удалить выбранную карту

–

Задать регион по границам выбранной карты

–

Обновить

Инструменты

Переименовать выбранную карту

Удалить выбранную карту

работают только с

картами внутри текущего выбранного

Набора

. Все остальные инструменты работают также с растровыми и

векторными слоями в других

Наборах

7.9.4. Настройка инструментов GRASS

Практически все модули GRASS могут быть добавлены в панель инструментов GRASS. Интерфейс XML
производит анализ простых XML-файлов, которые настраивают внешний вид и параметры модулей внутри
панели инструментов.

Простой XML-файл для генерации модуля

v.buffer

(v.buffer.qgm) выглядит примерно так:

<?xml version="1.0" encoding="UTF-8"?>
<!DOCTYPE qgisgrassmodule SYSTEM "http://mrcc.com/qgisgrassmodule.dtd">

</qgisgrassmodule>

Парсер читает это описание и создает новую вкладку внутри панели инструментов при выборе модуля. Более

109

7.9. Панель инструментов GRASS

детальное описание добавления новых модулей, изменения групп модулей и т. д. может быть найдено на QGIS
Wiki по адресу

http://wiki.qgis.org/qgiswiki/Adding_New_Tools_to_the_GRASS_Toolbox

110

8. Компоновщик карты

Компоновщик карты обеспечивает широкие возможности для подготовки макета карты и его печати. Он поз-
воляет добавлять следующие элементы: карта QGIS, легенда, масштабная линейка, изображения, фигуры,
стрелки и текстовые блоки. При создании макета доступно изменение размеров, группировка, выравнивание
и изменение положения каждого элемента, а также настройка их свойств. Готовый макет можно распеча-
тать или экспортировать в растровое изображение, форматы Postscript, PDF или SVG

, кроме того, макет

можно сохранить как шаблон и использовать его повторно в другой сессии. Полный перечень инструментов
Компоновщика приведен в таблице

8.1

Иконка

Описание

Иконка

Описание

Загрузить из шаблона

Сохранить как шаблон

Экспорт в изображение

Экспорт в PDF

Экспорт в SVG

Печать

Полный охват

Увеличить

Уменьшить

Обновить

Добавить карту

Добавить изображение

Добавить текст

Добавить легенду

Добавить масштабную линейку

Добавить фигуру

Добавить стрелку

Добавить таблицу

Выбрать/переместить элемент

Переместить содержимое элемента

Сгруппировать

Разгруппировать

Поднять

Опустить

На передний план

На задний план

Выровнять по левым краям

Выровнять по правым краям

Центрировать

Центрировать по вертикали

Выровнять по верхним краям

Выровнять по нижним краям

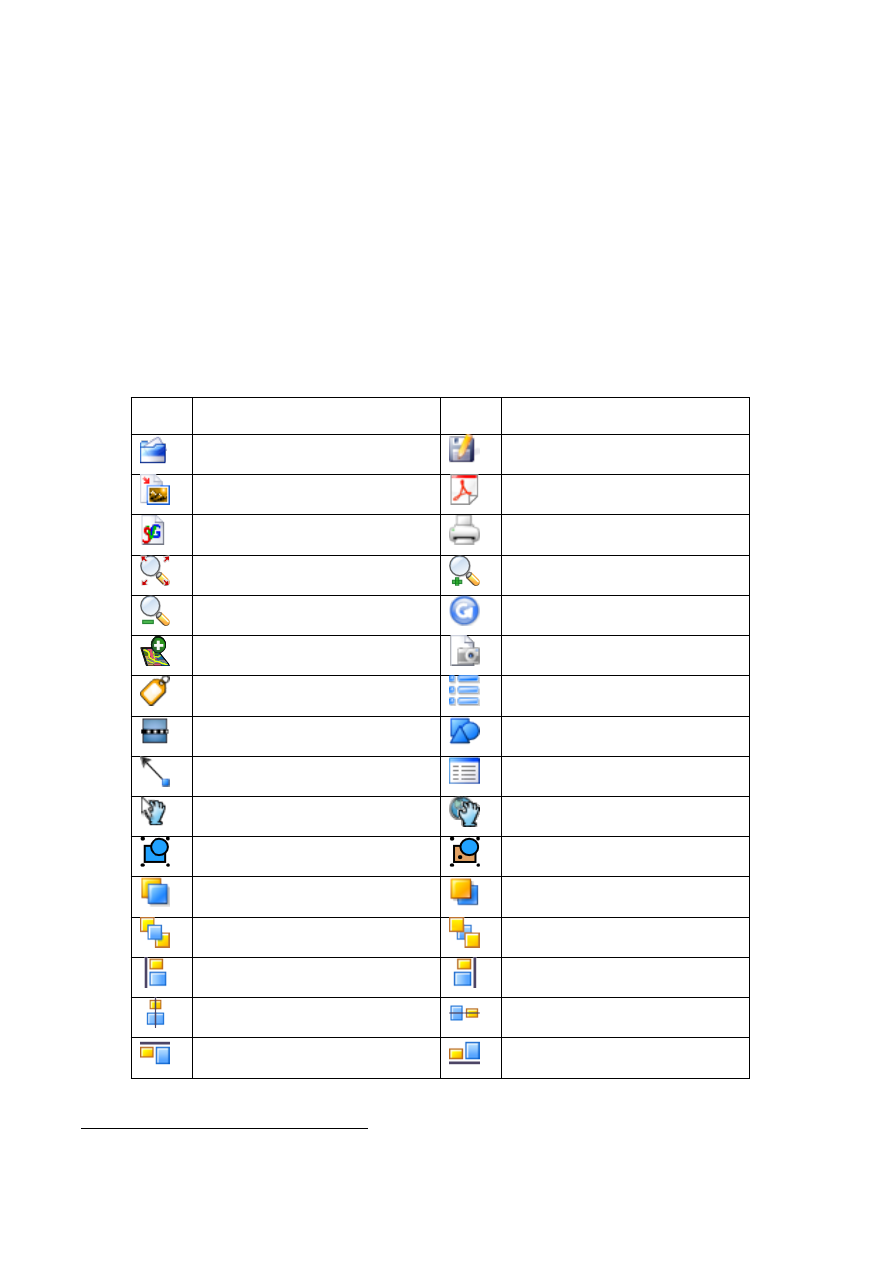

Таблица 8.1.:

Инструменты Компоновщика карты

Экспорт в SVG поддерживается, но может работать некорректно с некоторыми последними версиями Qt4. Необходимо само-

стоятельно проверить это на своей системе

111

8.2. Использование компоновщика карт

Все инструменты Компоновщика карты доступны через меню и кнопки на панели инструментов. Панель
инструментов можно скрыть или отобразить, наведя мышку на панель и нажав правую кнопку.

8.1. Открытие новой компоновки

Прежде чем начать работать с компоновкой карты, необходимо загрузить несколько растровых или векторных
слоёв в QGIS и настроить их свойства удобным для себя образом. После того, как все отрисовывается и

выглядит так, как требуется, нажмите на кнопку

Создать компоновку карты

на панели инструментов

или выберите Файл

Создать компоновку карты .

8.2. Использование компоновщика карт

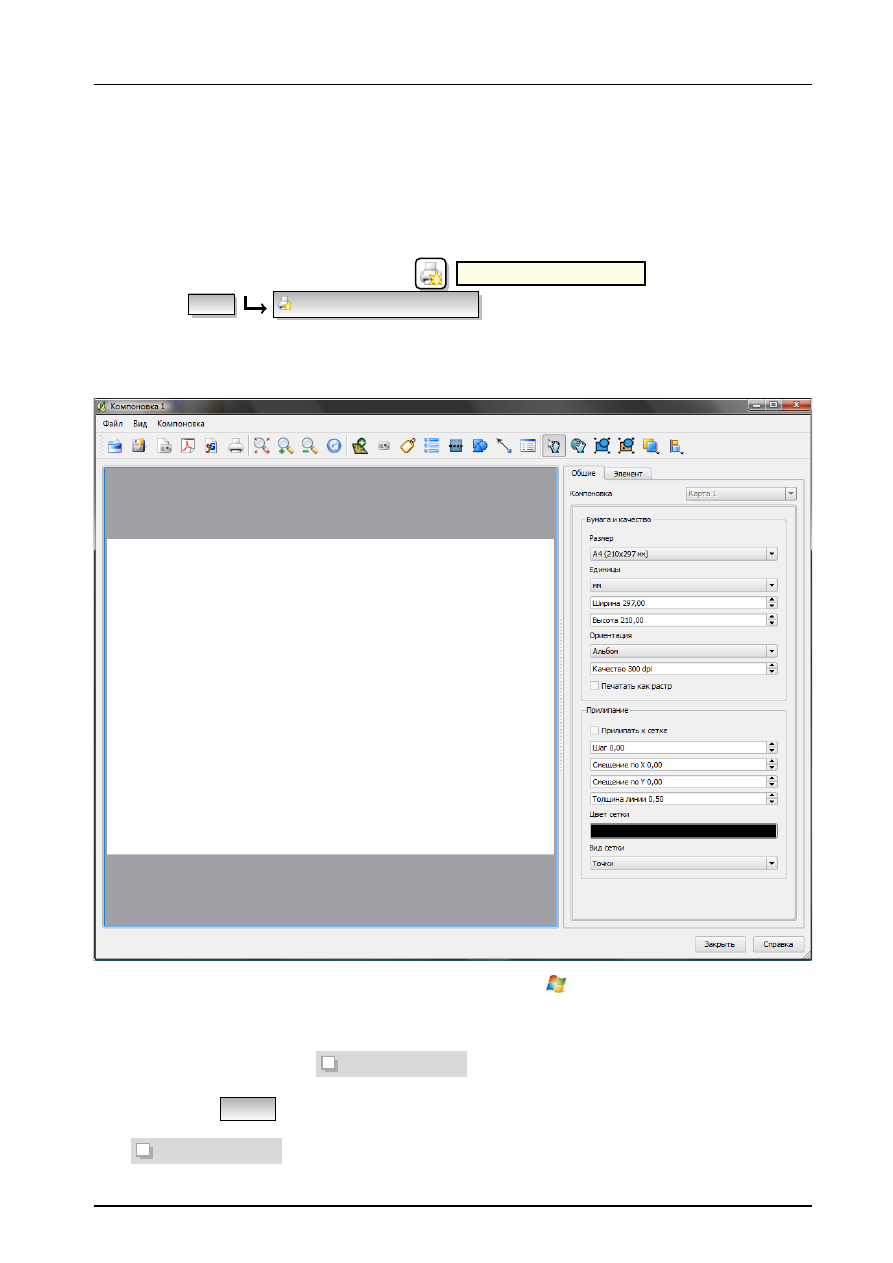

Рис. 8.1.:

Компоновщик Карт

Открыв компоновку, вы увидите пустой лист, на который можно добавить загруженную в QGIS карту, легенду,
масштабную линейку, изображения, фигуры, стрелки и текст. На рисунке

8.1

показан начальный вид компо-

новщика с включенным режимом

Прилипать к сетке но без каких-либо элементов. В окне компоновщика

есть две вкладки:

– На вкладке

Общие

можно настроить размер и ориентацию бумаги, задать качество печати

в dpi и активировать прилипание к сетке с заданным шагом. Обратите внимание, что функция

Прилипать к сетке

работает только тогда, когда шаг сетки > 0. Здесь же можно активировать

112

опцию

Печатать как растр . Это значит, что все элементы будут растеризованы перед печатью или

при сохранении в Postscript или PDF.

– Вкладка

Элемент

служит

для

отображения

свойств

выделенного

элемента.

Для

выде-

ления

элемента

(например,

легенды,

масштабной

линейки

или

текста)

нажмите

кнопку

Выбрать/переместить элемент

. Затем перейдите на вкладку

Элемент

и настройте

свойства выделенного элемента.

На компоновку можно добавить несколько элементов. Также, в пределах одной компоновки, можно иметь
более одной карты, легенды или масштабной линейки. Каждый элемент имеет свои настройки и, в случае

карты, свой охват. Удалять элементы компоновки можно при помощи клавиш

delete

backspace

8.3. Добавление карты QGIS на компоновку

Для добавления карты QGIS, нажмите на кнопку

Добавить карту

в панели инструментов компонов-

щика и, зажав левую кнопку мыши, протяните курсор, нарисовав прямоугольник на листе компоновки. Добав-
ленная карта может отображаться в одном из трех режимов, выбрать которые можно на вкладке Элемент
при выделенной карте:

– Предпросмотр

Прямоугольник

является режимом по умолчанию. Отображается пустой пря-

моугольник с текстом

"Место изображения карты"

– Предпросмотр

Кэш

отрисовывает карту в текущем разрешении экрана. При выполнении мас-

штабирования в окне компоновщика, карта не перерисовывается, но само изображение масштабируется.

– Предпросмотр

Отрисовка

выбор этого режима означает, что при выполнении масштабиро-

вания в окне компоновщика карта будет перерисовываться, но с целью экономии места только до
максимального разрешения.

Кэш

является режимом по умолчанию для всех только что добавленных карт.

Изменить размер карты можно, выделив ее при помощи инструмента

Выбрать/переместить элемент

, и переместив один из голубых маркеров, находящихся в углах. Изменить другие свойства выделенной карты
можно на вкладке Элемент .

Для перемещения слоев внутри карты выделите её, затем нажмите на кнопку

Переместить содержимое элемента

и перемещайте слои внутри объекта, зажав левую кнопку мыши.

После того, как элемент расположен в нужном месте, можно зафиксировать его положение на листе компонов-

ки. Выделите элемент и нажмите правую кнопку мыши, чтобы

заблокировать

положение элемента,

повторное нажатие разблокирует элемент. Кроме того, можно заблокировать элементы внутри самой карты

активировав настройку

Заблокировать слои для этой карты

в диалоге Карта вкладки Элемент.

Примечание:

QGIS 1.6.0 может отображать в компоновке подписи, созданные новым модулем подписыва-

ния, но они некорректно масштабируются. Поэтому иногда требуется переключаться на стандартный режим
подписывания объектов.

8.3.1. Свойства карты — диалоги Карта и Границы

Диалог Карта

Диалог

Карта

состоит из следующих разделов (см. Рисунок

8.2

a):

– В разделе

Предпросмотр

установливаются режимы предпросмотра Прямоугольник, Кэш и Отрисовка,

как описано выше. Для применения изменений необходимо нажать кнопку Обновить .

– В разделе

Карта

можно изменять размер элемента Карта путём редактирования ширины и высоты или

113

8.3. Добавление карты QGIS на компоновку

(a)

Диалог Карта

(b)

Диалог Границы

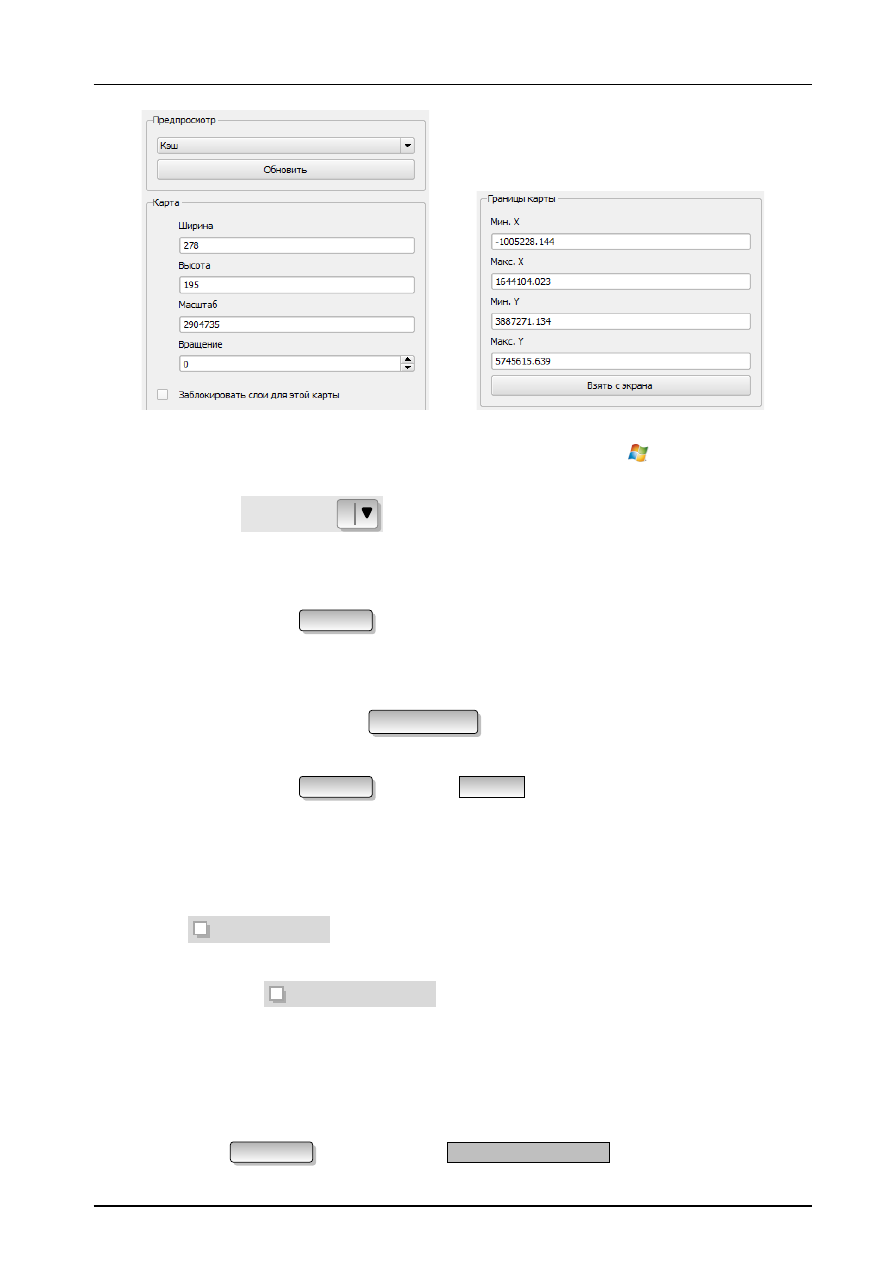

Рис. 8.2.:

Свойства карты — диалоги Карта и Границы

масштаба. Поле Вращение

позволяет поворачивать содержимое карты по часовой стрелке,

значения угла задаются в градусах. Обратите внимение, что фреймы с системой координат по умолча-
нию добавляются со значением 0.

Если внешний вид карты в главном окне QGIS был изменён в результате масштабирования или перемещения,
либо из-за изменения свойств векторных или растровых слоёв, обновить карту в окне компоновки можно,
выделив её и нажав на кнопку Обновить .

Диалог Границы

В диалоге

Границы

есть разделы: (смотри Рисунок

8.2

b):

– Раздел

Границы карты

позволяет указать границы карты, задавая максимальное и минимальное зна-

чения для Y и X или нажав кнопку Взять с экрана .

на вкладке Элемент

(см. Рисунок

8.2

a).

8.3.2. Свойства карты — диалоги Сетка и Общие параметры

Диалог Сетка

Диалог

Сетка

предназначен для настройки координатной сетки (см. Рисунок

8.3

a):

– Флажок

Включить сетку? позволяет наложить сетку на карту. Сетка может быть в виде линий или

в виде перекрестий. Также можно задать интервал сетки по X и по Y, смещение по X и по Y, размер
перекрестия или толщину линии.

– Активация флажка

Включить аннотацию

добавит координаты к рамке карты. Аннотация может

выводиться за рамкой карты или внутри нее. Выводить аннотации можно горизонтально, вертикально,
горизонтально и вертикально или по направлению рамки. И, наконец, можно задать цвет сетки, шрифт
для аннотации, отступ аннотации от рамки и желаемую точность выводимых координат.

Диалог Общие параметры

Диалог

Общие параметры

используется для настройки внешнего вида элемента (см. Рисунок

8.3

b):

– Здесь можно задать цвет и толщину обводки элемента, установить цвет фона и степень непрозрачности

карты. Кнопка Положение открывает диалог

Положение элемента

, где можно задать положение

114

(a)

Диалог Сетка

(b)

Диалог Общие параметры

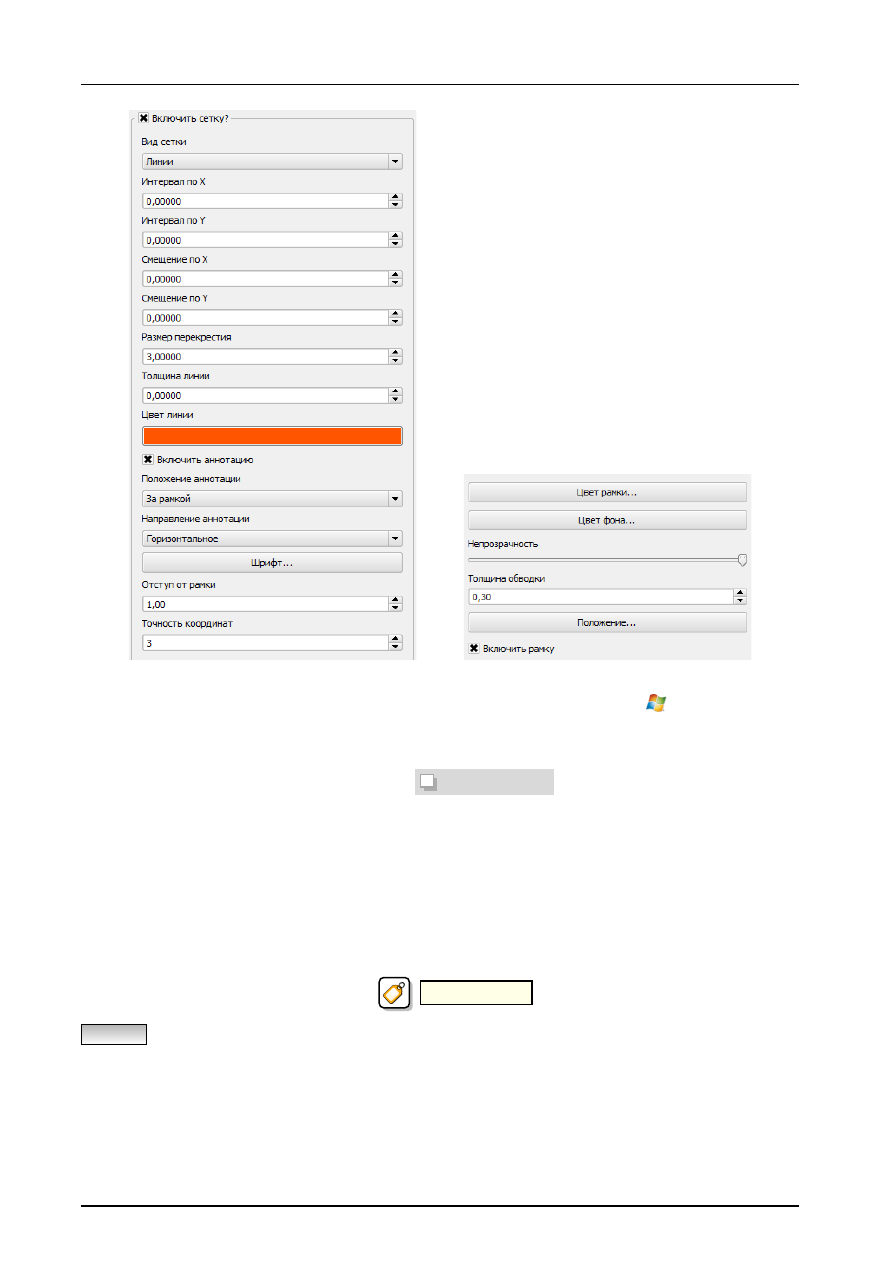

Рис. 8.3.:

Свойства карты — диалоги Сетка и Общие параметры

карты используя точки привязки или координаты. Здесь же можно включить или выключить отобра-

жение рамки элемента при помощи флажка

Включить рамку .

8.4. Добавление других элементов к компоновке

Кроме добавления карты QGIS на компоновку можно добавлять, размещать, передвигать и настраивать
легенду, масштабную линейку, изображения и текст.

8.4.1. Свойства текста — диалоги Текст и Общие параметры

Для добавления текста нажмите на кнопку

Добавить текст , поместите указатель мыши в нужное

место компоновки и нажмите левую кнопку мыши. Изменить свойства текстового блока можно на вкладке

Элемент .

Диалог Текст

Диалог

Текст

предназначен для управления свойствами текстовых подписей (см. Рисунок

8.4

a):

– диалог

Текст

позволяет добавить текстовые метки к компоновке. Здесь можно задать выравнивание

по горизонтали и вертикали, указать используемый шрифт и его цвет, а также задать размер полей в
мм

115

8.4. Добавление других элементов к компоновке

(a)

Диалог Текст

(b)

Диалог Общие параметры

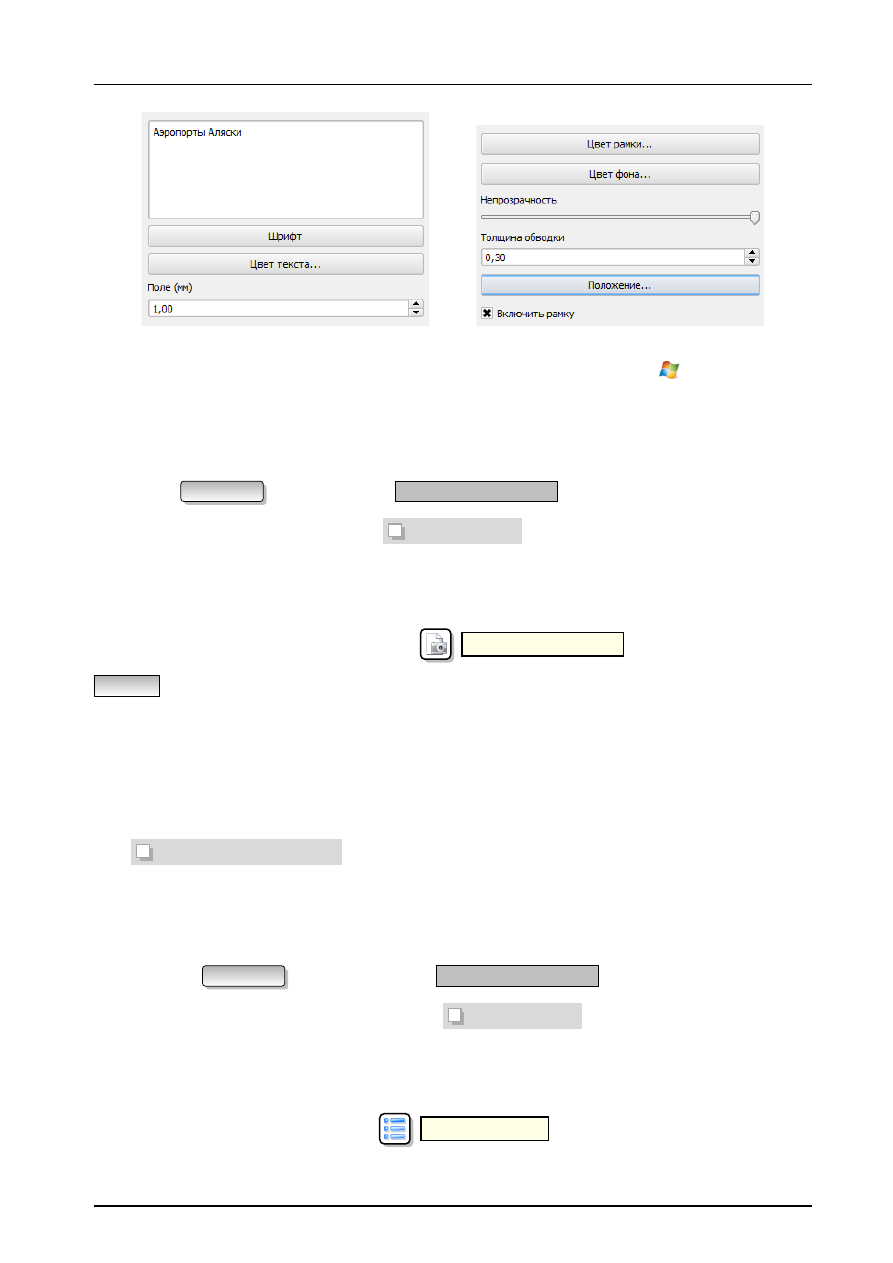

Рис. 8.4.:

Свойства текста — диалоги Текст и Общие параметры

Диалог Общие параметры

Диалог

Общие параметры

поможет вам если надо (см. Рисунок

8.4

b):

– настроить цвет и толщину рамки элемента, задать цвет фона и степень непрозрачности. Нажатием на

кнопку Положение

вызывается окно

Положение элемента

, в котором настраивается положение

текста по точкам привязки или по координатам. Здесь же можно включить или выключить отображение

рамки элемента при помощи флажка

Включить рамку .

8.4.2. Свойства изображения — диалоги Параметры изображения и Общие

параметры

Для добавления изображения нажмите на кнопку

Добавить изображение , поместите курсор в нужное

место компоновки и нажмите левую кнопку мыши, при необходимости настройте внешний вид на вкладке

Элемент .

Диалог Параметры изображения

Диалог

Параметры изображения

состоит из следующих разделов (см. Рисунок

8.5

a):

– В разделе

Искать в каталогах

добавляются и удаляются каталоги с изображениями в формате SVG.

– В поле

Предпросмотр

показаны все изображения, найденные в указанных каталогах.

– Раздел

Параметры

показывает текущее изображение и позволяет задать его ширину, высоту и угол

поворота по часовой стрелке. Также можно указать свой путь к файлам SVG. Установка флажка

Синхронизировать с картой

синхронизирует поворот изображения на карте QGIS (например, по-

вёрнутый указатель севера) с соответствующим изображением в компоновке.

Диалог Общие параметры

Используя диалог

Общие параметры

вы можете (см. Рисунок

8.5

b):

– настроить цвет и толщину рамки элемента, задать цвет фона и степень непрозрачности. Нажатием

на кнопку Положение

вызывается диалог

Положение элемента

, который позволяет настроить

положение изображения, используя точки привязки или координаты. Здесь же можно включить отоб-

ражение рамки элемента при помощи флажка

Включить рамку .

8.4.3. Свойства легенды — диалоги Общие, Элементы легенды и Общие

параметры

Для добавления легенды нажмите кнопку

Добавить легенду , поместите указатель мыши в нужное

место компоновки и нажмите левую кнопку мыши. Настроить внешний вид нового элемента можно на вкладке

116

8.4.3. Свойства легенды — диалоги Общие, Элементы легенды и Общие параметры

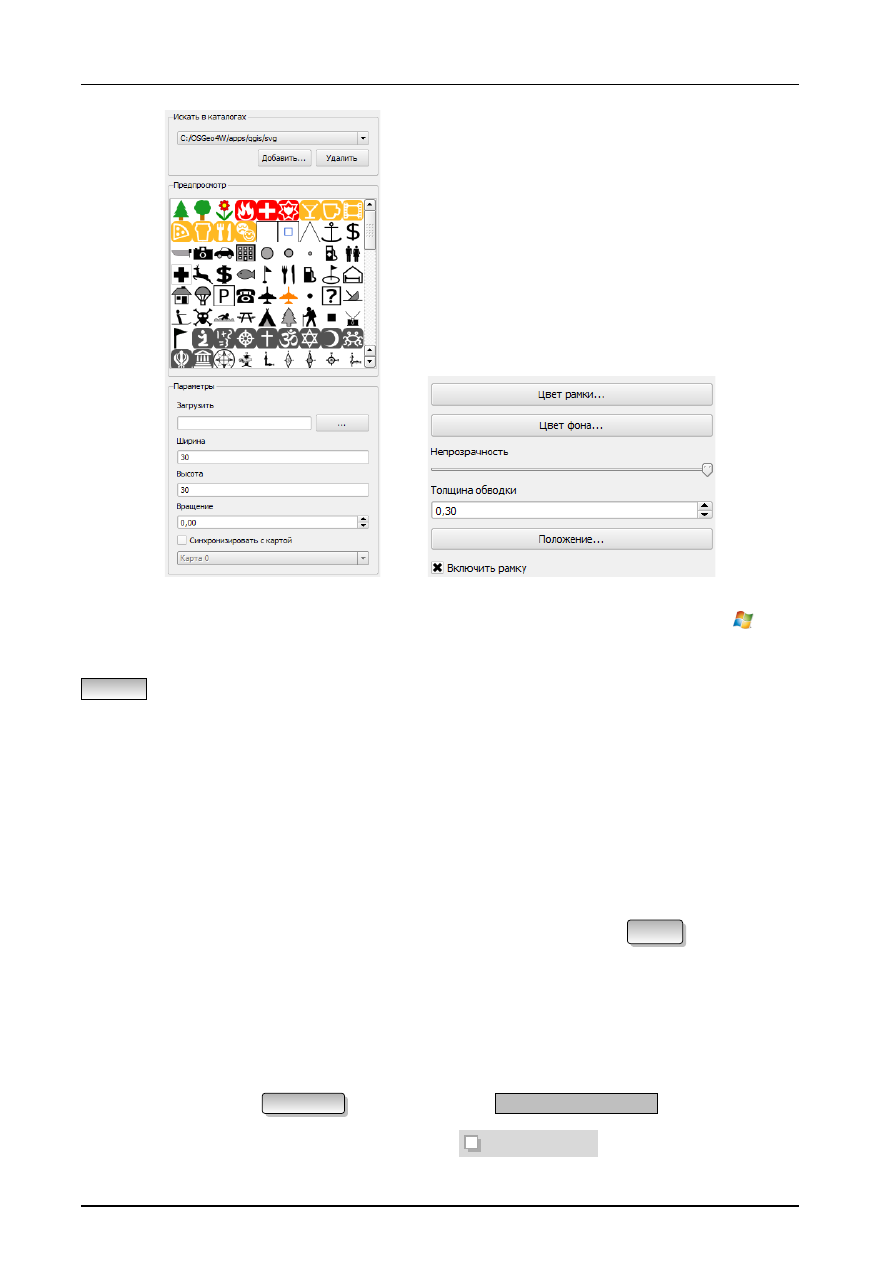

(a)

Диалог Параметры изображения

(b)

Диалог Общие параметры

Рис. 8.5.:

Свойства изображения — диалоги Параметры изображения и Общие параметры

Элемент .

Диалог Общие

Диалог

Общие

используется для настройки внешнего вида легенды (см. Рисунок

8.6

a):

– Здесь можно изменить заголовок легенды. Доступно изменение шрифта заголовка, группы и слоя.

Пользователь может изменять ширину и высоту знаков, добавлять группы, знаки, подписи и изменять
отступы элементов.

Диалог Элементы легенды

Вид отдельного элемента легенды настраивается в диалоге

Элементы легенды

(см. Рисунок

8.6

b):

– В этом окне перечислены все элементы легенды и здесь можно изменять их порядок, редактировать

имена слоев, удалять и восстанавливать элементы списка. Нажатие на кнопку Update после изменения
символики в главном окне QGIS применит эти изменения к элементам легенды в окне компоновщика.
Порядок элементов может быть изменен кнопками Вверх и Вниз или путём перетаскивания элементов
в списке.

Диалог Общие параметры

Настройки в диалоге

Общие параметры

задают общий вид элемента компоновки (см. Рисунок

8.6

c):

– Здесь можно настроить цвет и толщину рамки элемента, задать цвет фона и степень непрозрачности.

Нажатием на кнопку Положение

вызывается диалог

Положение элемента

, который позволяет

настроить положение легенды, используя точки привязки или координаты. Здесь же можно включить

отображение рамки элемента при помощи флажка

Включить рамку .

117

содержание .. 6 7 8 9 ..
