Приборы многофункциональные PD194PQ серии Т. Руководство по эксплуатации - часть 3
18

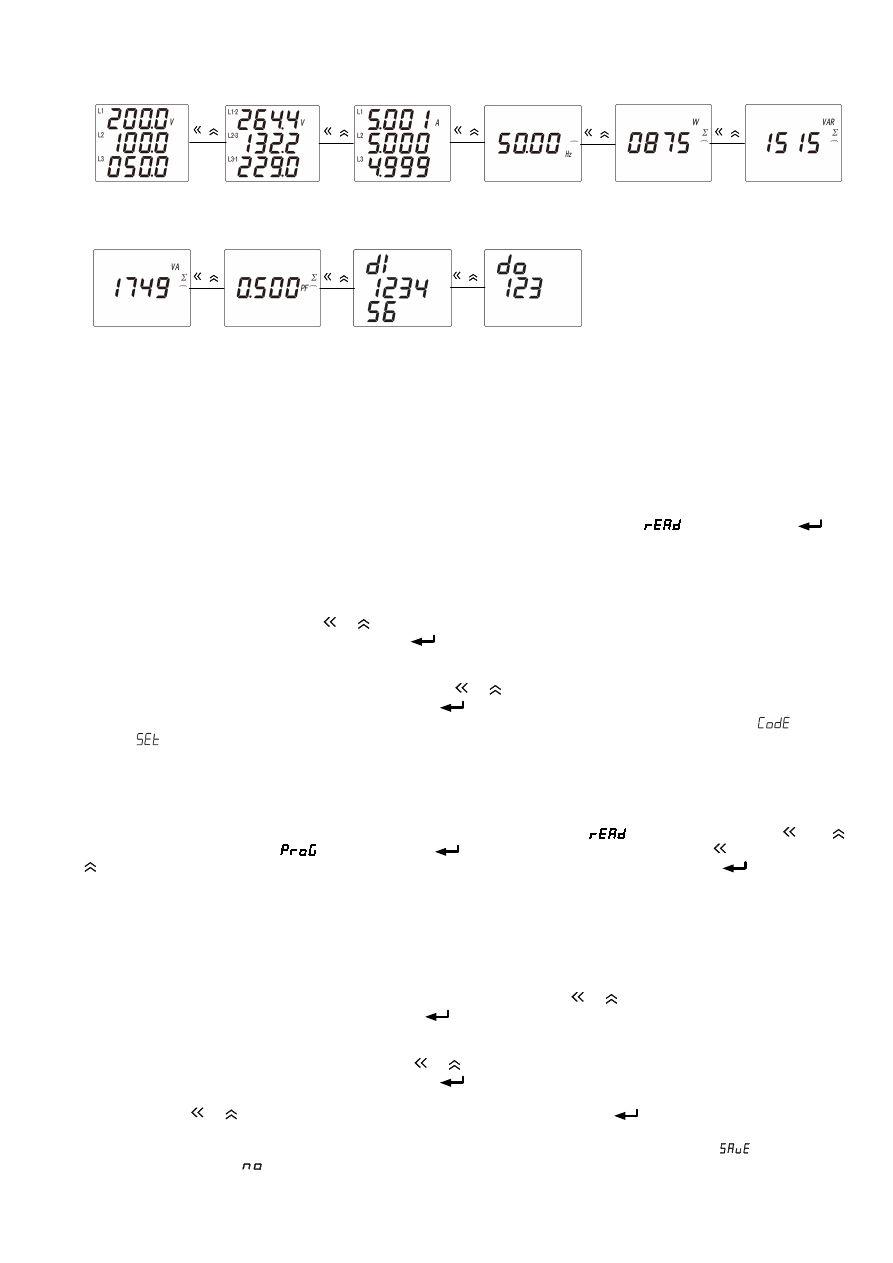

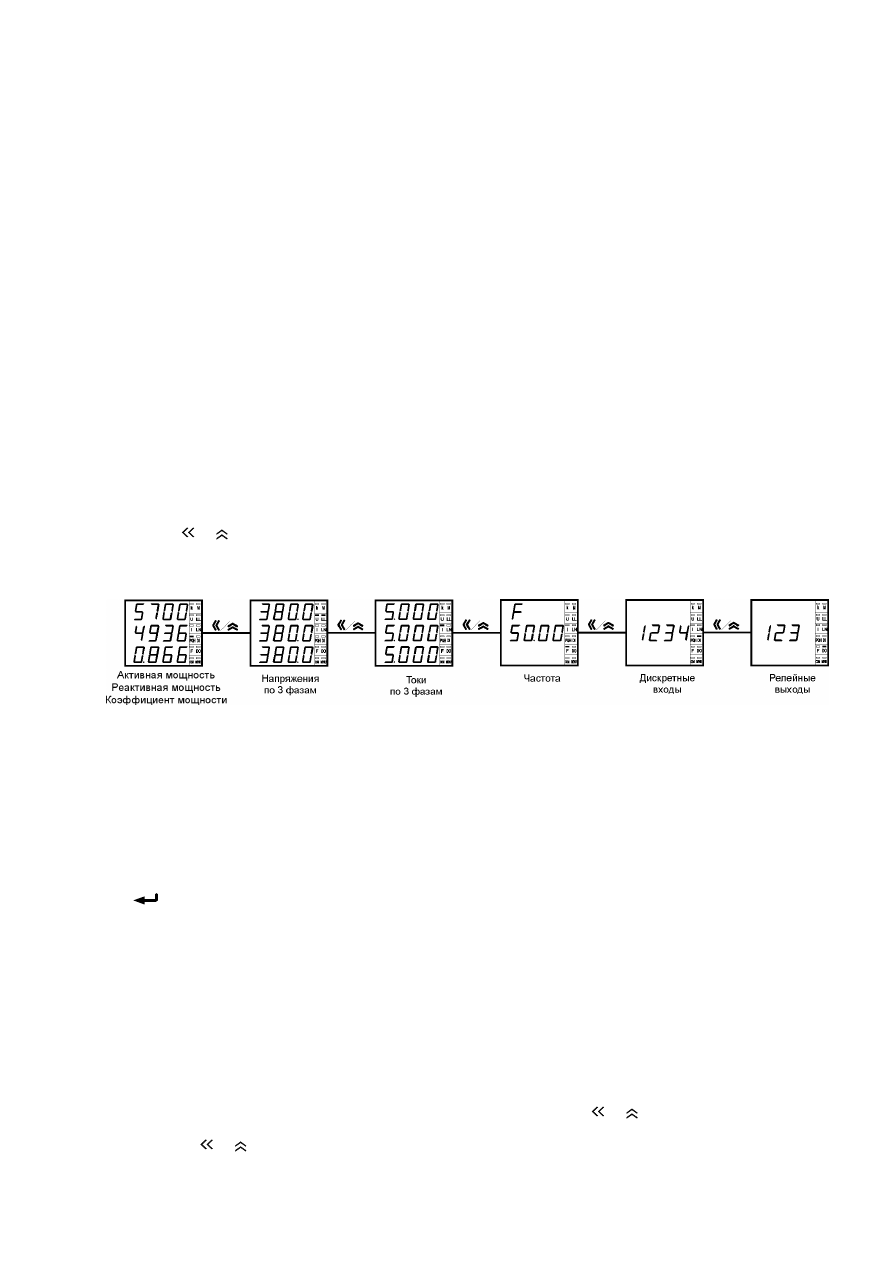

На
рисунке
:
1 –
Дополнительные
светодиодные
индикаторы
:
«
Питание
» –
горит
,
когда
на
прибор
подано
питающее
напряжение
;
«1 RS-485» –
мигание
индикатора
показывает
,
что
первый
порт
RS-485
работает
;
«2 RS-485» –
мигание
индикатора
показывает
,
что
второй
порт
RS-485
работает
.
2 –
Индикаторы
фаз
L1, L2, L3
отображаются
при
измерении
параметров
по
фазам
:
токов
,
фазных
напряжений
,
мощно
-
стей
активных
,
реактивных
и
полных
,
коэффициентов
мощности
.
При
измерении
линейных
напряжений
отобража
-
ются
символы
L1-2, L2-3, L3-1
.
3 –
Основной
цифровой
индикатор
.
Служит
для
отображения
результатов
измерения
,
просмотра
и
настройки
параметров
прибора
(
см
.
разделы
«4.2
Измерения
»
и
«4.3
Меню
»).
4 –
Индикаторы
дополнительной
информации
:
k, M
–
показывают
размерность
измеряемой
величины
(
кило
или
мега
).
Например
,
если
при
измерении
напря
-
жения
горит
индикатор
k,
то
напряжение
отображается
в
киловольтах
(
кВ
);
V
–
отображаются
при
измерении
напряжений
A
–
отображаются
при
измерении
фазных
токов
Hz
–
отображаются
при
измерении
частоты
W
–
отображается
при
измерении
активных
мощностей
VAR
–
отображается
при
измерении
реактивных
мощностей
VA
–
отображается
при
измерении
полных
мощностей
PF
–
отображается
при
измерении
коэффициентов
мощности
(power factor)
5 –
Четыре
кнопки
управления
.
Предназначены
для
просмотра
результатов
измерения
,
просмотра
и
настройки
пара
-
метров
прибора
(
см
.
разделы
«4.2
Измерения
»
и
«4.3
Меню
»).
4.2
Измерения
В
случае
многостраничной
модификации
щитового
прибора
переключение
между
страницами
осуществляется
с
помо
-
щью
кнопок
и
.
На
рисунке
4.1
показано
,
как
отображаются
показания
на
индикаторе
многостраничной
моди
-
фикации
прибора
с
дискретными
входами
и
релейными
выходами
(
в
случае
многостраничной
модификации
без
дис
-
кретных
входов
и
релейных
выходов
страницы
,
отображающие
состояние
указанных
входов
и
выходов
,
отсутствуют
).
Рисунок
4.1 –
Индикация
показаний
в
случае
многостраничной
модификации
прибора
с
дискретными
входами
и
релейными
выходами
Когда
прибор
отображает
страницу
мощностей
,
на
это
указывает
дополнительный
индикатор
PQH
и
в
первой
строке
основного
индикатора
отображается
суммарная
активная
мощность
P,
во
второй
–
суммарная
реактивная
мощность
Q,
в
третьей
–
общий
коэффициент
мощности
PF.
На
страницу
напряжений
указывает
дополнительный
индикатор
U
и
на
странице
отображаются
три
линейных
на
-
пряжения
UAB, UBC, UCA
при
3-
проводной
схеме
подключения
прибора
или
три
фазных
напряжения
UA, UB, UC
при
4-
проводной
схеме
подключения
прибора
.
На
линейные
напряжения
указывает
дополнительный
индикатор
LL,
на
фаз
-
ные
– LN.
В
4-
проводной
схеме
подключения
прибора
можно
увидеть
также
линейные
напряжения
,
для
чего
нажмите
на
кнопку
.
На
страницу
токов
указывает
дополнительный
индикатор
I
и
на
странице
отображаются
три
фазных
тока
IA, IB, IC.
При
переходе
на
страницу
частоты
загорается
дополнительный
индикатор
F,
символ
F
появляется
в
первой
строке
основного
индикатора
,
частота
в
герцах
отображается
во
второй
строке
и
индикатора
.
Когда
прибор
отображает
страницу
состояния
дискретных
входов
,
на
это
указывает
дополнительный
индикатор
DI,
во
второй
строке
основного
индикатора
отображаются
номера
дискретных
входов
,
причем
мигающий
номер
показывает
,
что
цепь
соответствующего
входа
замкнута
.
Когда
прибор
отображает
страницу
состояния
релейных
выходов
,
на
это
указывает
дополнительный
индикатор
DO,
во
второй
строке
основного
индикатора
отображаются
номера
релейных
выходов
,
причем
мигающий
номер
показывает
,
что
цепь
соответствующего
выхода
замкнута
.
В
случае
одностраничной
модификации
прибора
без
дискретных
входов
и
релейных
выходов
результаты
измерения
отображаются
на
единственной
странице
.
В
случае
одностраничной
модификации
прибора
,
снабженной
дискретными
входами
и
релейными
выходами
,
состояние
указанных
входов
и
выходов
отображается
на
соответствующих
дополни
-
тельных
страницах
(
переключение
страниц
осуществляется
с
помощью
кнопок
и
).
В
случае
прибора
исполнения
на
DIN-
рейку
с
ЖК
-
индикатором
переключение
между
страницами
осуществляется
с
помощью
кнопок
и
.
На
рисунке
4.2
показано
,
как
отображаются
показания
прибора
с
дискретными
входами
и
релейными
выходами
(
в
случае
модификации
без
дискретных
входов
и
релейных
выходов
страницы
,
отображающие
состояние
указанных
входов
и
выходов
,
отсутствуют
).
