Устройство для умножения 4-разрядных кодов, серия 1554 - часть 2

9



3 Анализ элементной базы



Подбираются элементы в соответствии с характеристиками микросхем

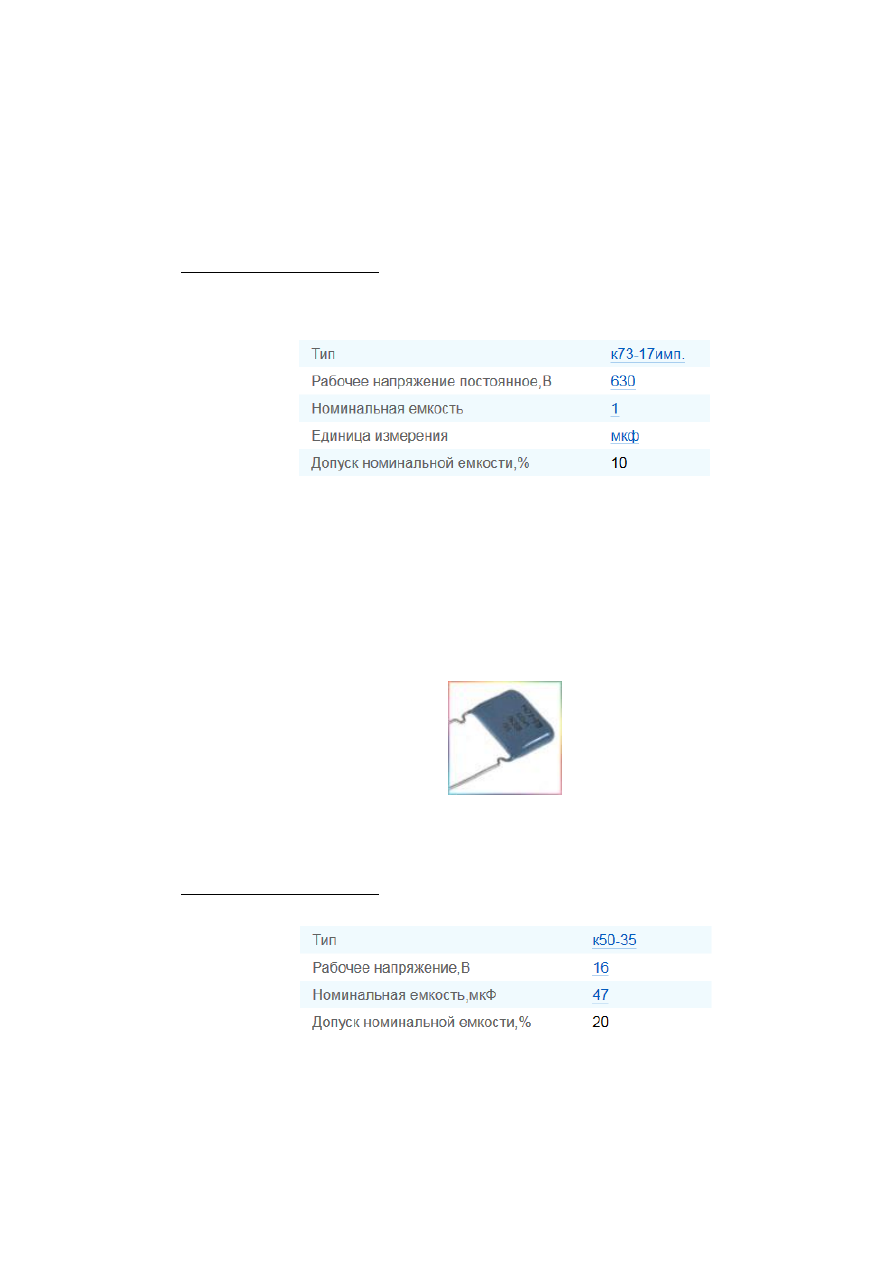

Конденсаторы К73-17 неэлектролитические пленочные, напряжение

630 В, емкость 0,1-0,47 мкФ (рисунок 3)



Рисунок 3

Конденсаторы предназначены для работы в электрических цепях

постоянного, переменного и пульсирующего тока и в импульсных режимах

(рисунок 4)



Рисунок 4

Конденсаторы К50-35 электролитические (рисунок 5)



Рисунок 5

10



Обладают электролитические конденсаторы полярностью, маркируется

минус на корпусе, указывается плюс в схеме (рисунок 6)



Рисунок 6

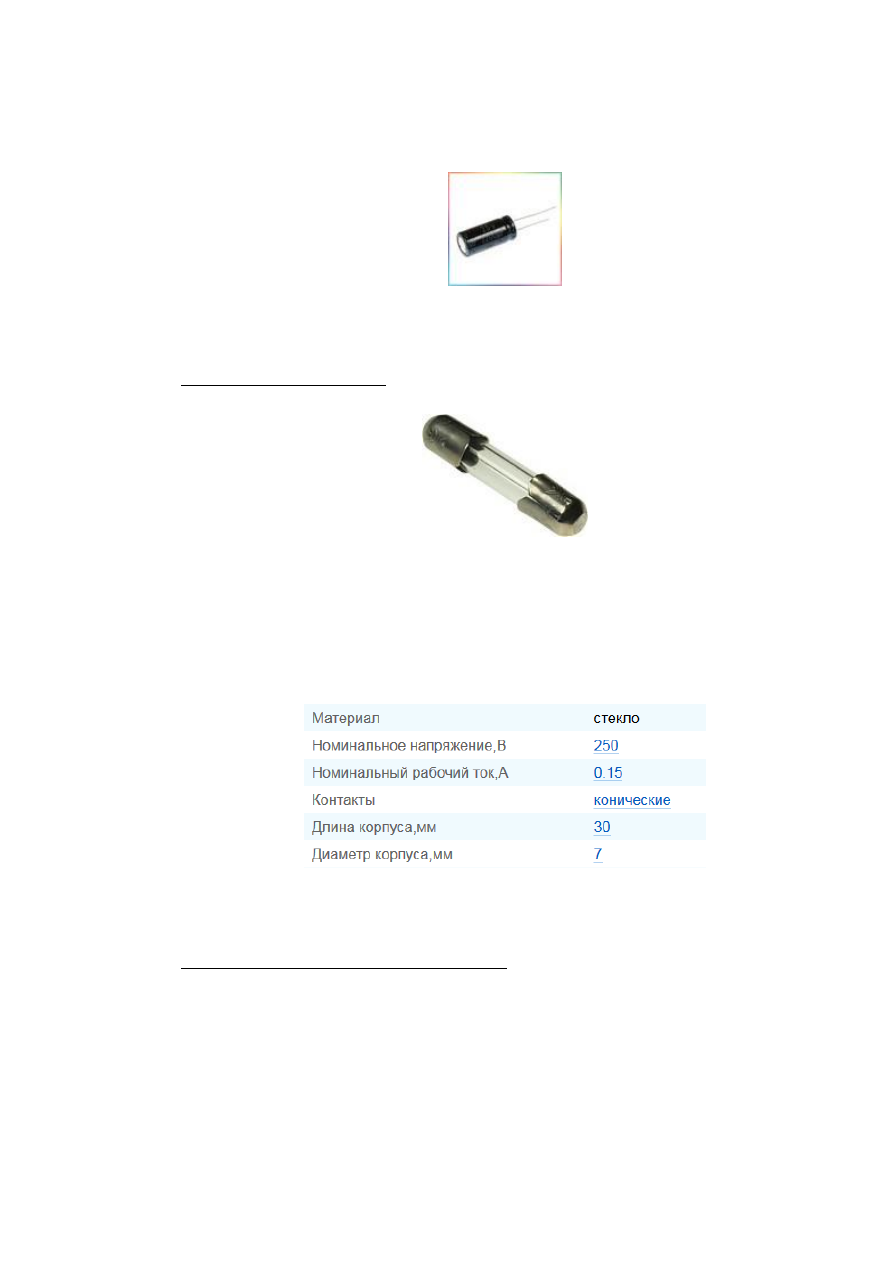

Предохранители ПК30 – вставки плавкие (рисунок 7)



Рисунок 7

Они предназначены для разрыва электрической цепи в случае, если ток

цепи превышает заданный (рисунок 8)



Рисунок 8

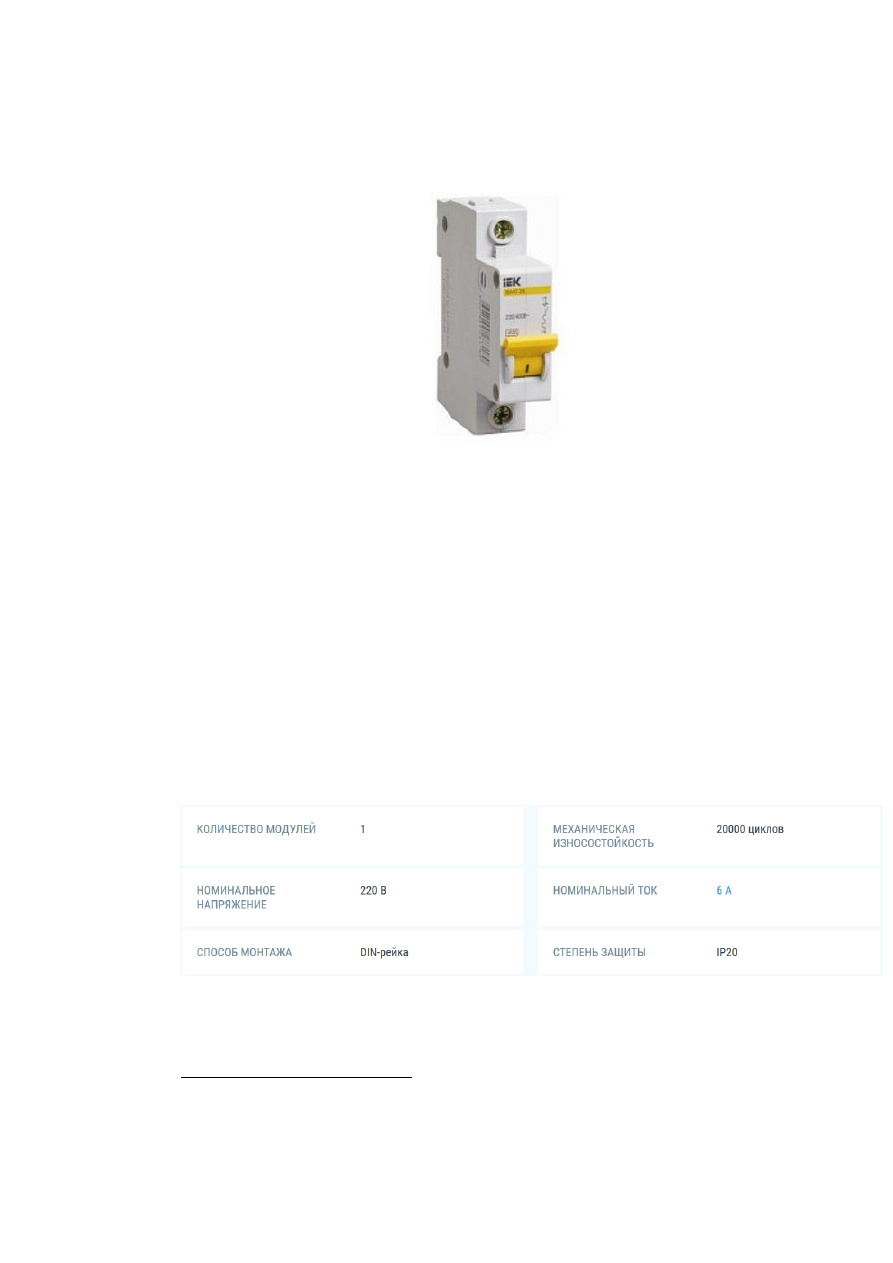

Выключатели IEK BA47-29 1P 6A C предназначены для защиты от

перегрузки и токов короткого замыкания электрических цепей с единичными

и групповыми потребителями электрической энергии (рисунок 9)

(https://www.isolux.ru/avtomaticheskie-viklyuchateli-6a)

11





Рисунок 9

Обладают выключатели тремя типами характеристики срабатывания от

тока короткого замыкания и различными областям применения (рисунок 10):

бытовые цепи, выполненные алюминиевыми проводами –

выключатели с характеристикой B

бытовые цепи, выполненные медные проводами



Рисунок 10

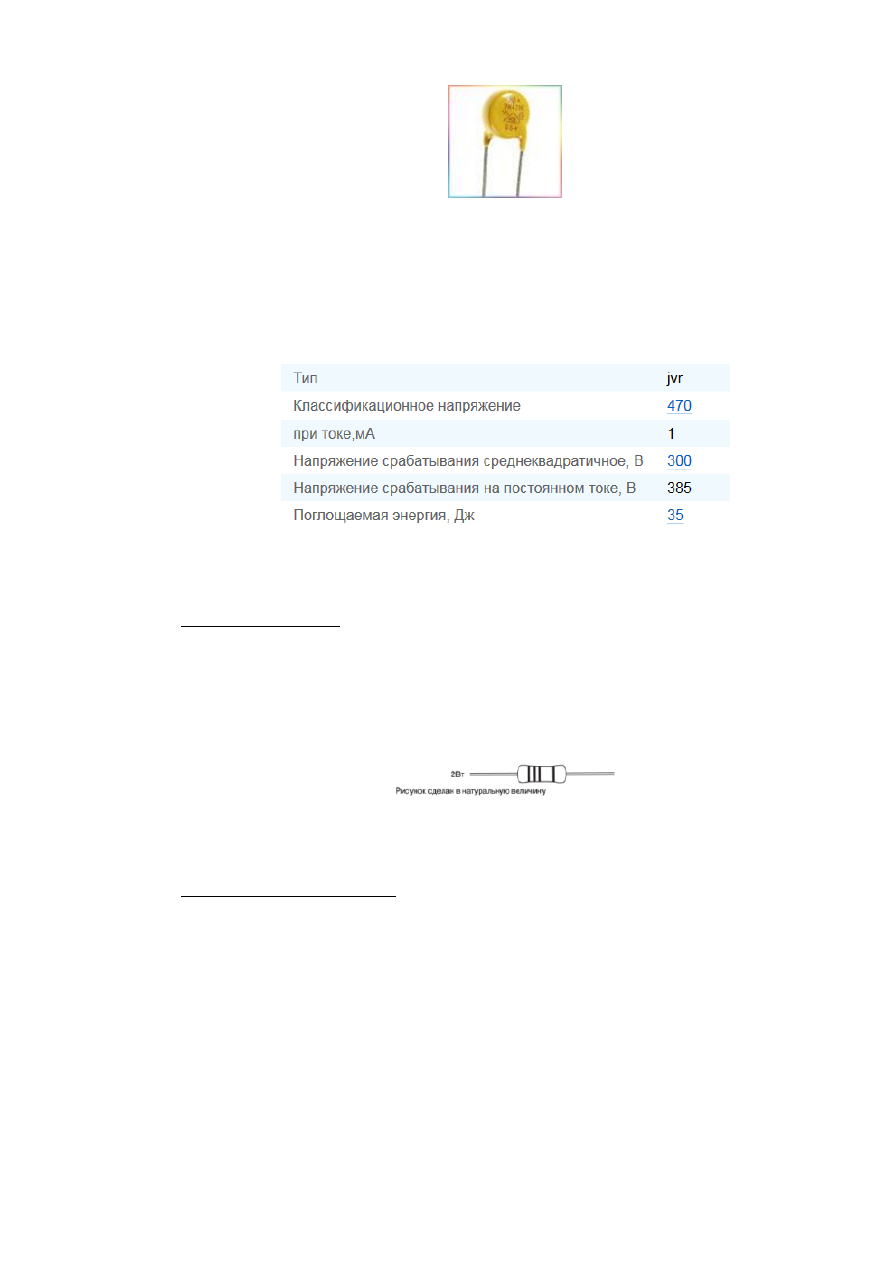

Варисторы JVR-07N471K – компоненты с симметричной ВАХ,

подобной характеристике двунаправленного стабилитрона (рисунок 11)

12





Рисунок 11

Защищают варисторы электронное оборудование от повреждений,

ограничивая резкое повышение напряжения на входе прибора (рисунок 12)



Рисунок 12

Резисторы C1-4-2 - постоянные углеродные радиоэлементы с

проводящим слоем, предназначенные для работы в цепях постоянного,

переменного и импульсного токов (рисунок 13)

(https://www.chipdip.ru/catalog/popular/rezistor-20om)



Рисунок 13

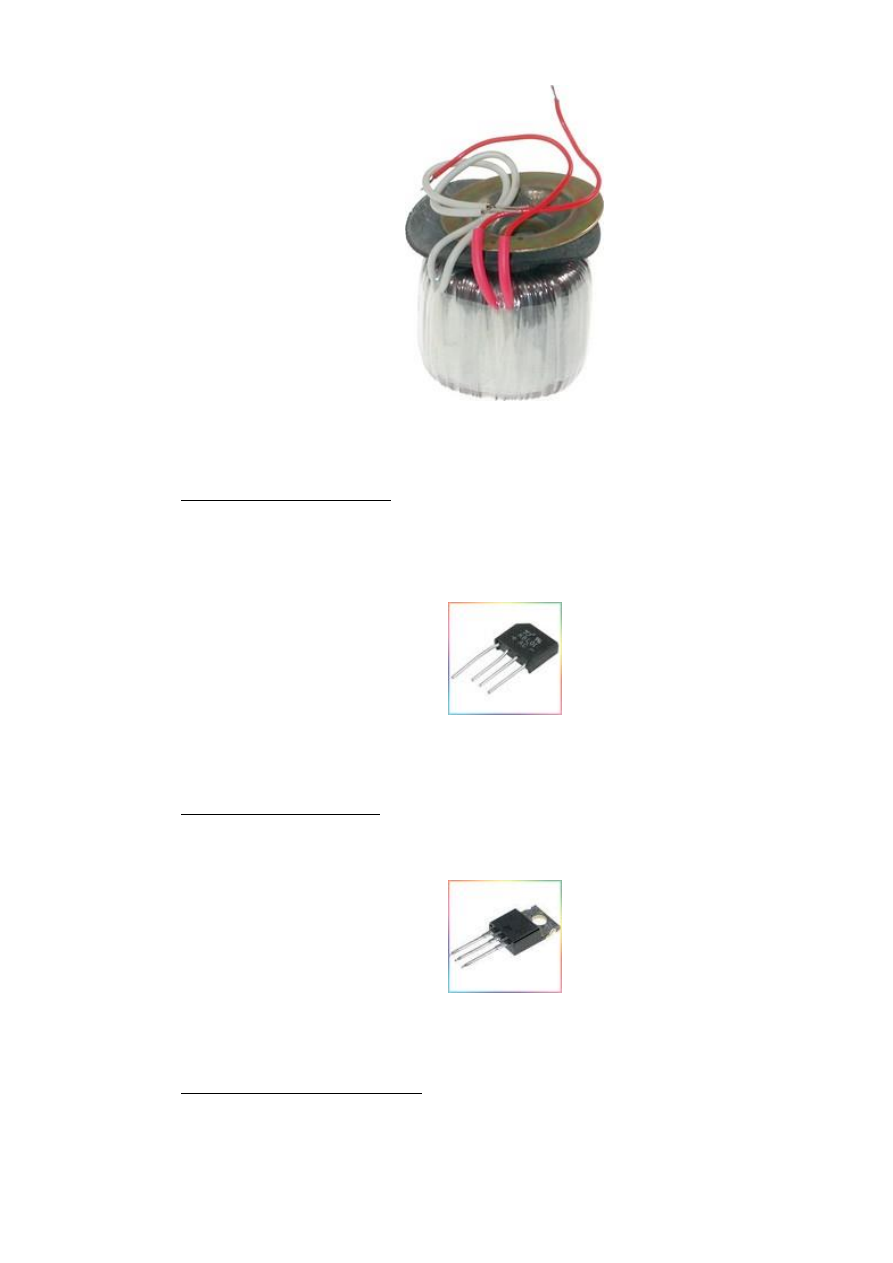

Трансформатор ТТП-15 – хорошая альтернатива импульсным

источникам питания для систем, критичных к высокочастотным помехам

таких, как измерительные приборы, в том числе приборы учета тепла,

электроэнергии, высококачественные аудио, радиоприемные и передающие

устройства (рисунок 14)

13





Рисунок 14

Диодный мост KBL401 – главный элемент преобразования тока

(рисунок 15) (http://www.radiolibrary.ru/reference/diod-bridge-imp/kbl01.html)

(https://static.chipdip.ru/lib/151/DOC000151040.pdf)



Рисунок 15

Стабилизатор L7805A



– элементы управления напряжением (рисунок

16)



Рисунок 16

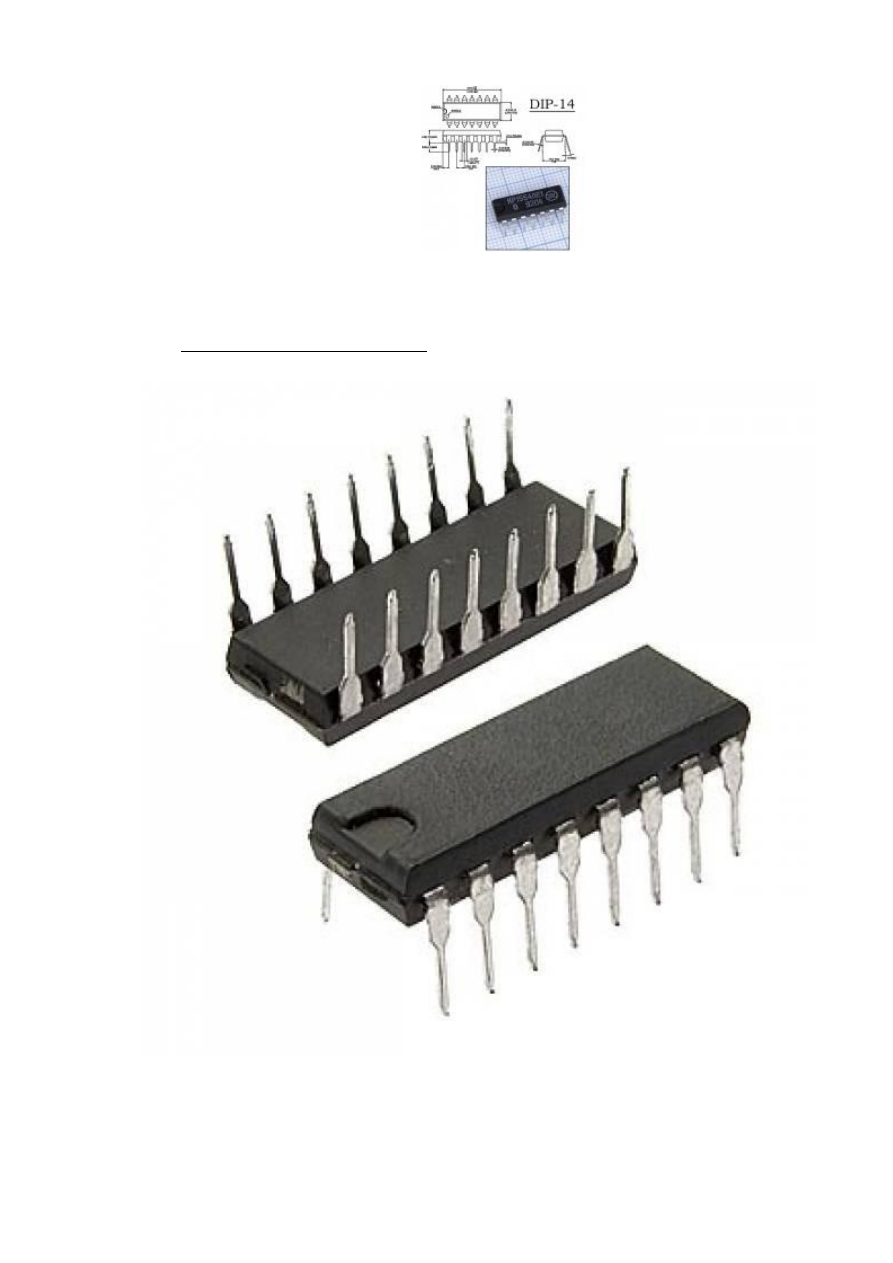

Микросхема 1554ЛЕ1ТБМ – 4 логических элемента 2 «ИЛИ-НЕ»

(рисунок 17)

14





Рисунок 17

Микросхема 1554ЛН2УБМ – единичный инвертор (рисунок 18)



Рисунок 18

15

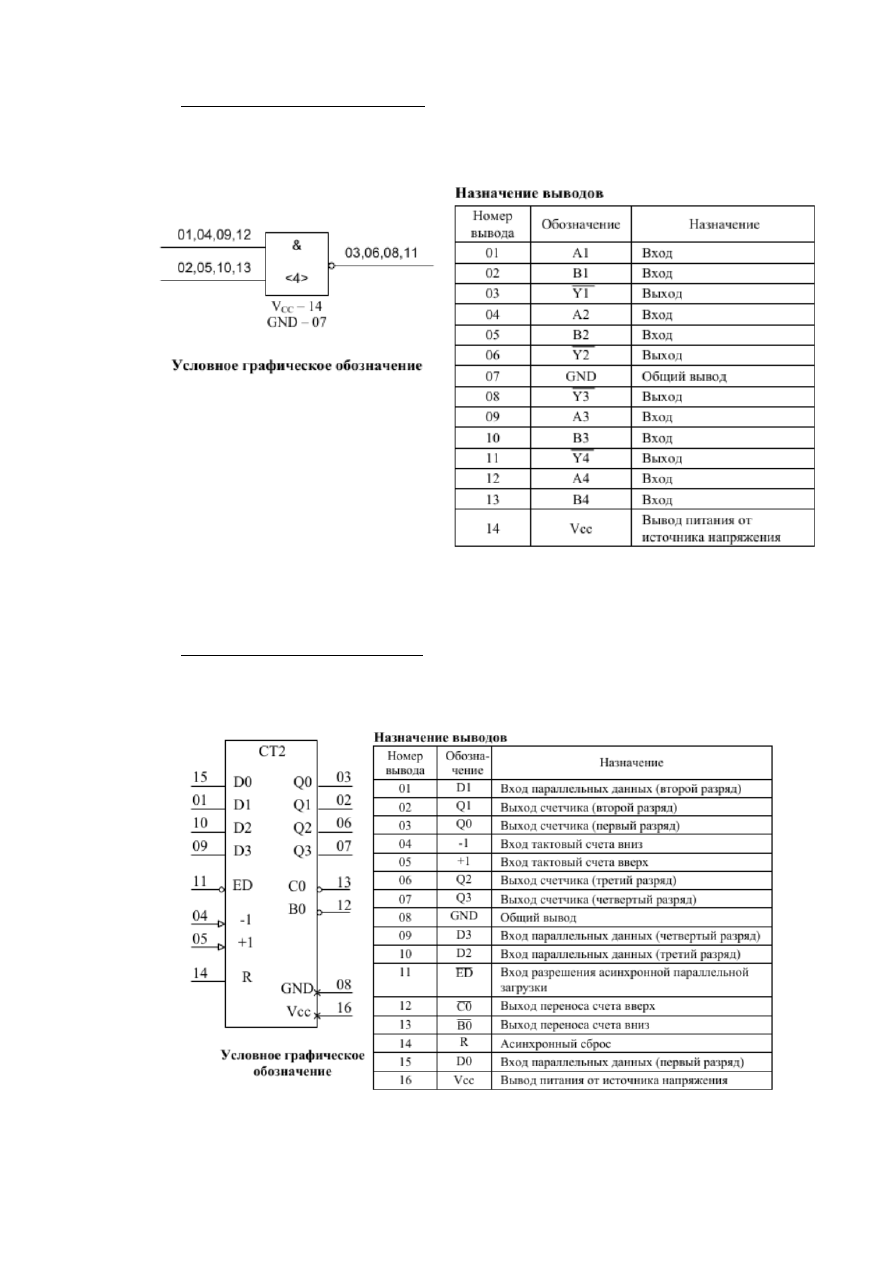

Микросхема 1554ЛА3ТБМ – четыре логических элемента «2И-НЕ»

(рисунок 19)



Рисунок 19

Микросхема 1554ИЕ7ТБМ – четырехразрядный двоичный

реверсивный счетчик (рисунок 20)



Рисунок 20

16

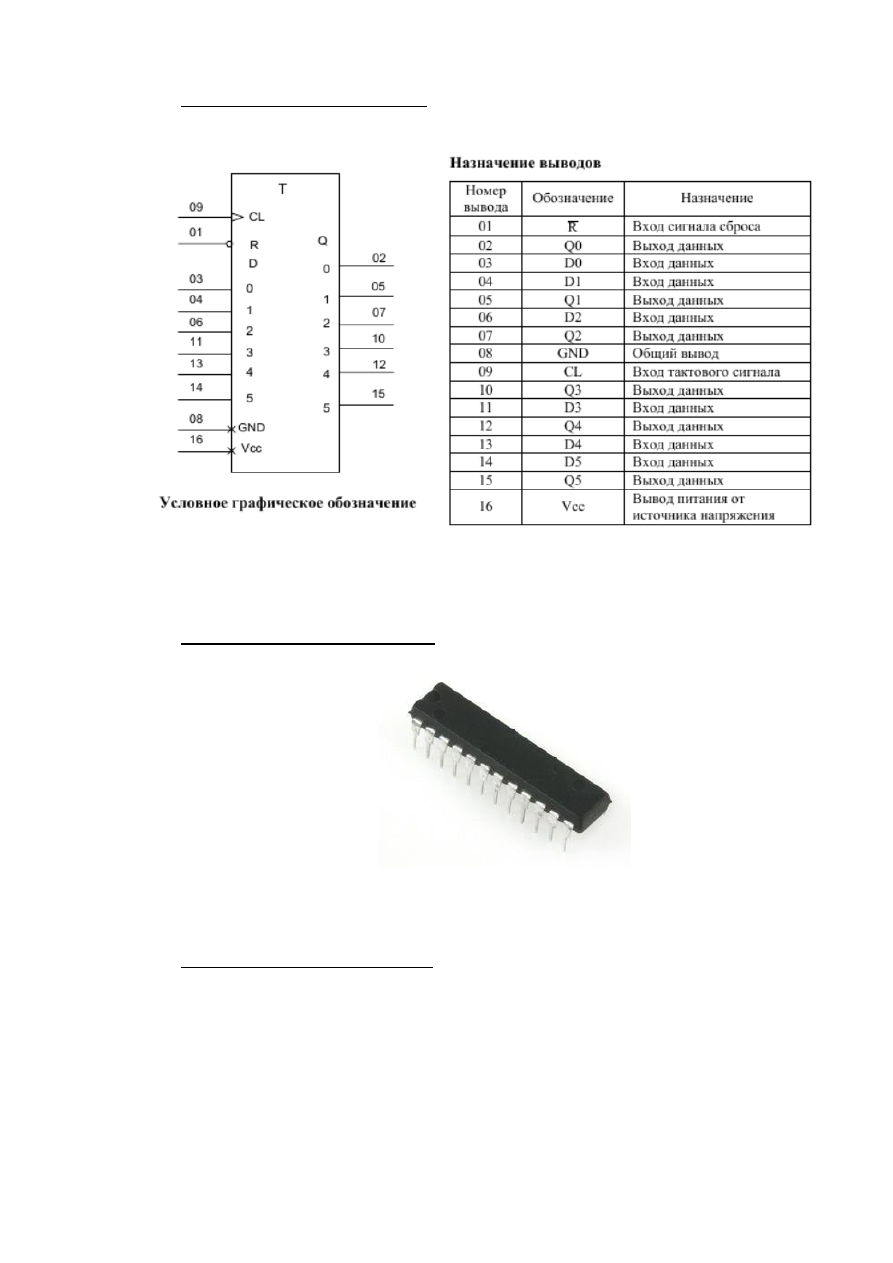

Микросхема 1554ТМ9ТБМ – шесть D-триггеров (рисунок 21)



Рисунок 21

Микросхема 1554ИД18ТБМ – дешифратор (рисунок 22)



Рисунок 22

Микросхема 1554ИР15ТБМ – регистр (рисунок 23)
