Устройство для умножения 4-разрядных кодов, серия 1554 - часть 1





Департамент образования города Москвы

Государственное бюджетное профессиональное образовательное

учреждение

«западный комплекс непрерывного образования»









ПОЯСНИТЕЛЬНАЯ ЗАПИСКА




к курсовому проекту по междисциплинарному курсу

МДК.02.01Технология настройки и регулировки радиотехнических

систем, устройств и блоков



на тему:“Устройство для умножения 4-разрядных кодов, серия 1554”



специальность: 11.02.01, Радиоаппаратостроение








Студент:________________ /Милехин С.В./

Проверил:__________________ /Фартушин И.В./

Принял: ____________________ /Фартушин И.В./



Оценка: _______________ (__________)



Москва

2018 г.







Содержание



Введение..........................................................................................................................

1. Теоретическая часть





1.1. Зависимость выходных параметров от элементов схемы………………...  4



1.2. Заданная точность выходных параметров………………..………………..

2. Анализ принципиальной схемы………………..………………..…………………..  7
3. Анализ элементной базы………………..………………..………………………….  9
4. Обоснование параметров настройки и регулировки устройства…………………  18
5. Оценка параметров устройства и элементов схемы……………………………….  19
6. Выбор и обоснование контрольно-измерительных приборов……………………  20
7. Обеспечение надёжности работы устройства……………………………………...  29
8. Выбор оснастки и организация рабочего места……………………………………  30
9. Обеспечение охраны труда………………………………………………………….  31
10. Описание техпроцесса настройки и регулировки………………………………..  33
Заключение……………………………………………………………………………...  35
Список использованных источников………………………………………………….  36
Приложения



          Приложение А. Электрическая принципиальная схема устройства





для умножения 4-разрядных кодов



          Приложение Б. Перечень элементов устройства для умножения





4-разрядных кодов



          Приложение В. Сборочный чертёж печатного узла устройства для

умножения 4-разрядных кодов

          Приложение Г. Спецификация на печатный узел устройства для умножения

4-разрядных кодов











ЗКНО.110201.027 ПЗ











Изм

Лист

№ документа

Подп.

Дата

Разработч.ик

Милехин С.В.





Устройство для

умножения 4-разрядных

кодов

Пояснительная записка

Лит.

Лист

Листов

Проверил

Фартушин И. В.







У



37

Т. Контр.







РА – 3 – 15

Н. Контр.







Утв.









Введение



Произведение умножения в двоичном виде похоже на соответственное

действие в десятичной системе

Рассматриваемое устройство производит умножение 2

четырехразрядных чисел. Разряд представляется в виде цифры в составе

числа

Произведение формируется вычислением результатов 4 частичных

действий

Частичное действие в составе операции произведения при исключении

операции умножения на разряд осуществляется его сдвигом на число. Оно

соответствует значению количества действий сложения исходного числа





































1 Теоретическая часть

1.1 Зависимость выходных параметров от элементов схемы



Выражение зависимости выходного параметра устройства от

параметров элементов схемы:



𝑁

0

= 𝑓(𝑞

10

, 𝑞

20

, … , 𝑞

𝑛0

)



(1)

N

0

 – номинальное или расчётное значение требуемого параметра

устройства

q

i0

 – номинальное значение параметра i-го элемента

Реальные значения параметров элементов отличаются от номинальных

ввиду погрешности при производстве. Соответственно, действительное

значение функционального параметра устройства отличается от расчётного.

Связь функционального параметра устройства и элементов схемы

представляется тогда в виде:

𝑁

Д

= 𝑓(𝑞

, 𝑞

, … , 𝑞

𝑛Д

)





(2)

N

Д

 – действительное значение функционального параметра устройства

q

 – действительное значение параметра элемента схемы

Но лишь границы, в которых расположено значение параметра q

известны. Данные границы называются полем допуска Δq и выражаются

обычно в процентах от номинального значения ±x%. Соответственно,

действительное значение выходного параметра устройства расположено тоже

в вычисляемых границах. Лишь зависимость поля допуска выходного

параметра устройства ΔN от поля допуска параметра элемента схемы Δq

рассчитывается. Допуск на выходной параметр указывается в техническом

задании. Нужная точность обсуждается при проектировании и производстве

устройства. Выходные параметры изделия должны быть в заданных рамках

при завершении производства.



1.2 Заданная точность выходных параметров

Нужная точность обеспечивается несколькими методами – полная

взаимозаменяемость, селекция, подгонка и регулировки.



Полная взаимозаменяемость предполагает обеспечение заданной

точности выходных параметров без подборов, подгонок и регулировок

параметров элементов у всех изделий – применение точных дорогостоящих

элементов. Сборка автоматизируется, а производительность повышается.

Неполная взаимозаменяемость предполагает обеспечение заданной

точности выходных параметров без подборов, подгонок и регулировок

параметров элементов у большинства изделий, но выходной параметр

выходит за границы допуска у некоторых изделий. Менее точные элементы

применяются в таком случае.

Групповая селекция основана на разбраковке элементов из партии по

пороговому значению. Например, пара из конденсатора и катушки

индуктивности подбирается для заданной резонансной частоты для

колебательного контура. Недостаток метода:

вероятность того, что не все элементы из партии используются

Любая точность задаётся методом подгонки. Например, требуемое

значение ёмкости конденсатора подгоняется путём параллельного

подпаивания к основному конденсатора много меньшей емкости. То же

происходит с резисторами, но надёжность узла снижается с применением

такого метода, дополнительные операции появляются, что ведёт к

усложнению технологии.

Регулировки предполагают применение соответственных элементов:

конденсаторов



резисторов

катушек

Регулировки – более трудоёмкий и дорогой процесс. Применение

такого метода снижает заметно надёжность устройства.

Точность выходных параметров закладывается на этапах

проектирования. Метод уже выбран в данном случае в соответствии с

исходными параметрами:

регулировка

подгонка







































2 Анализ принципиальной схемы



Устройство предназначено для умножения двоичных кодов (рисунок

1).



Рисунок 1

Проходит на выход заема «P_» импульс. Заносятся по входам «D1»-

«Dn»в счетчики «СТ1», «СТ2» сомножители «n» и «m». Они уменьшены на

единицу. Обнуляется импульсом «Начальная установка» счетчик «СТ3».

Накапливается произведение двоичных кодов сомножителей. Заносятся коды

в счетчики «СТ1» и «СТ2». Устанавливается триггер в состояние «0» по

прямому выходу. После установки триггера логической «1» с инверсного

выхода он разрешает поступление импульсов генератора «G» на

суммирующий вход счетчика «СТ3» и на вычитающий вход счетчика «СТ1».

Если на этом входе пройдут n импульсов, в счетчик «СТ3» запишется число

n, а на выходе заема «P_» появится импульс. Он считает единицу из счетчика

«СТ2» и дает разрешение на повторное занесение числа n-1 в счетчик СТ1.

Начинается с этого момента повторение упомянутых действий:

будет занесено число n в счетчик «СТ3» еще раз

считана следующая единица из счетчика «СТ2»



вновь заведено число n-1 в счетчик «СТ1»

Соответствует каждой считанной из «СТ2» единице число n. Оно

заносится в счетчик «СТ3». Происходит этот процесс до того, как на

вычитающем входе «СТ2» пройдет m импульсов. Переключит триггер

импульс с выхода «P_» после их прохода. Триггер нулем с инверсного

выхода прервет поступление импульсов генератора к счетчикам через

конъюктор. Будет записано к этому моменту число «n x m» в счетчик «СТ3»

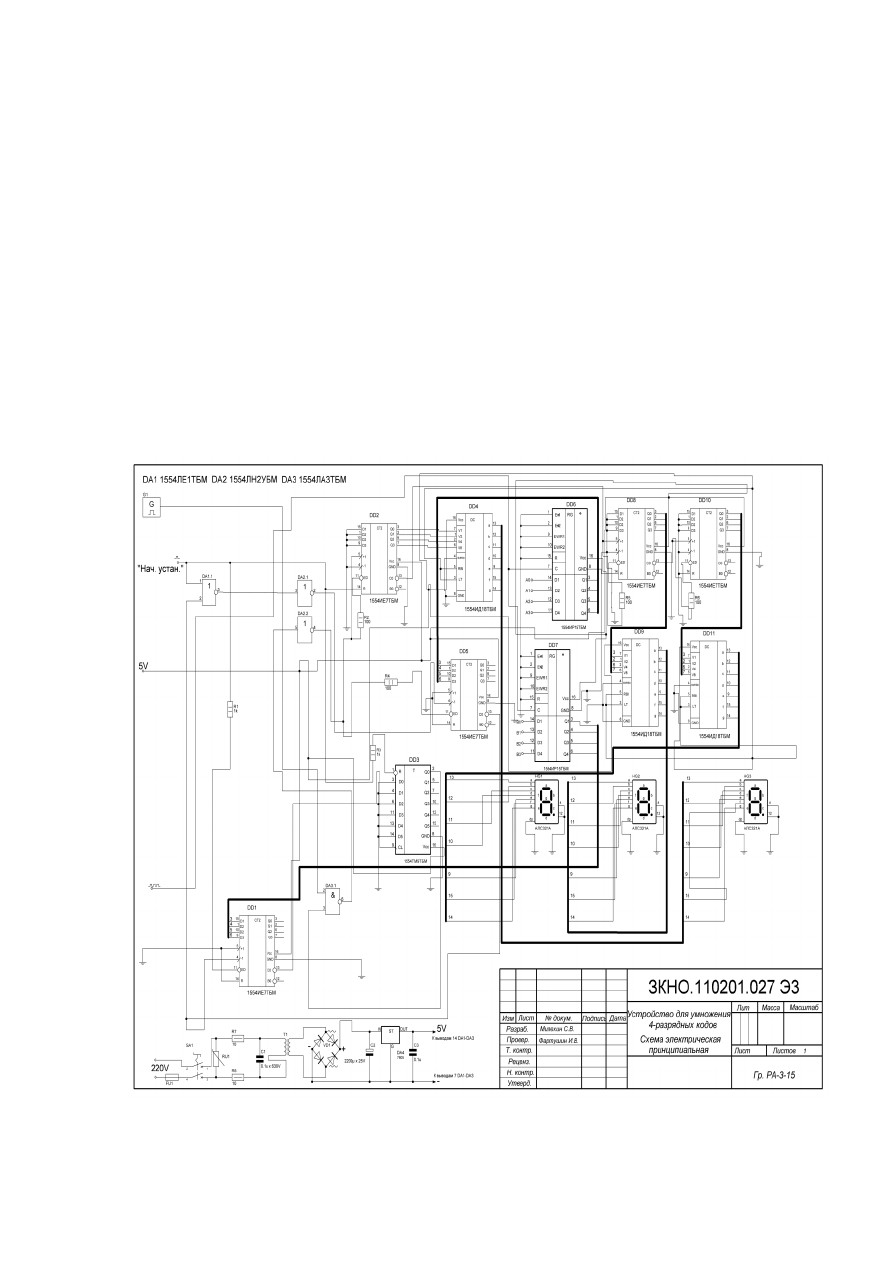

Элементы управления с индикацией и блок питания представлены в

принципиальной схеме (рисунок 2)



Рисунок 2
