Vailant Прибор дистанционного управления VR 90. Руководство по эксплуатации и установке - часть 1





Руководство по эксплуатации и установке

Прибор дистанционного управления VR 90

Система регулирования с модульной шиной

VR 90

GUS

Для пользователя/для специалистов

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации и установке прибора дистанционного управления VR 90

2

Оглавление

Оглавление

Указания к документации .................................................3

Совместно действующая документация  .......................................3
Размещение и хранение документации ........................................3
Используемые символы .....................................................................3

Руководство по эксплуатации ...........................................4

Обзор 1 - Управление .......................................................4

Обзор 2 - Дисплеи .............................................................6

Описание прибора ............................................... 7

2 Управление

............................................................

7

2.1 Виды

дисплеев

........................................................................7

2.2 Регулятор



.................................................................................8

2.3

Руководство действиями оператора ................................8

2.3.1 Выбор

меню

............................................................................9

2.3.2  Таблицы по уровню меню ..................................................9
2.3.3 Специальные

функции

........................................................14

Сообщения об ошибках ......................................15

4



Гарантия завода-изготовителя. Россия.

 .............. 15

Руководство по установке ............................................... 17

1 Общие

положения



.............................................. 17

Указания по технике безопасности/
предписания .........................................................18

2.1

Указания по технике безопасности ..............................  18

2.2 Предписания

.........................................................................18

3 Монтаж

................................................................

19

3.1 Место

монтажа

....................................................................19

3.2

Монтаж прибора дистанционного управления .........19

4 Электромонтаж

....................................................21

4.1

Подключение прибора дистанционного управления ... 21

4.2

Настройка адреса шины ................................................. 22

5 Ввод

в

эксплуатацию

.........................................

23

5.1

Настройка параметров отопительного контура ....... 23

5.2

Передача эксплуатирующей стороне ......................... 27

6 Коды

ошибок

.......................................................

27

7 Обзор

функций

....................................................29

Технические данные ..........................................  32

9



Гарантийное и сервисное обслуживание ..........33

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3

Руководство по эксплуатации и установке прибора дистанционного управления VR 90

Указания к документации

Указания к документации

Следующие указания представляют собой «путеводитель» по всей
документации.
В сочетании с данным руководством по эксплуатации и монтажу
действует и другая документация.
За повреждения, вызванные несоблюдением данных руководств,
мы не несем никакой ответственности.

Совместно действующая документация
Для стороны, эксплуатирующей установку:

Во время эксплуатации необходимо соблюдать соответствующие
руководства по эксплуатации различных компонентов установки.

Для специалиста:

При монтаже и вводе в эксплуатацию соблюдать соответствующие
инструкции по монтажу различных компонентов установки.

Размещение и хранение документации

Передайте данное руководство по эксплуатации и установке
стороне, эксплуатирующей установки. Эта сторона берет на себя
обязательства по хранению руководства, чтобы в случае
необходимости оно находилось под рукой.

Используемые символы

При установке прибора соблюдайте
указания по технике безопасности, приведенные в этом
руководстве по установке!

d

 Опасно!

Непосредственная опасность для здоровья и жизни!

e

 Опасно!

Опасность для жизни в связи с поражением
электрическим током!

H

 Опасно!

Опасность ожогов и ошпаривания!

a

 Внимание!

Возможная опасная ситуация для оборудования и
окружающей среды!

h

 Указание!

Полезная информация и указания.

• Символ необходимости выполнения какого-либо действия

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

4

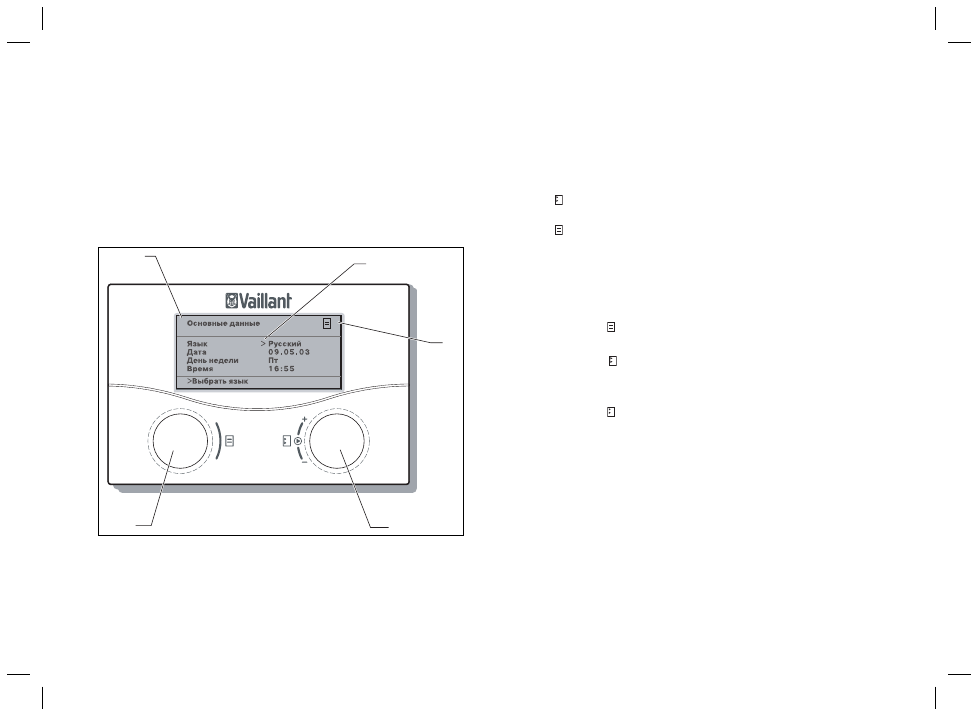

Обзор 1 - Управление

Руководство по эксплуатации

Обзор 1 - Управление

1

2

3

4

5

1

Рис. 1.1   Обзор управления

Пояснение

1 Обозначение

меню

2  Курсор, указывает выбранный параметр
3 Номер

меню

4 Регулятор



установить параметр (повернуть), выбрать параметр (нажать)

5 Регулятор



выбрать меню (повернуть), активировать специальную функцию (нажать)

Процесс управления

Уровень пользователя

Повернуть регулятор

для выбора меню

Нажать на регулятор



для выбора параметра, который
хотите изменить

Повернуть регулятор



для изменения выбранного
параметра

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

Руководство по эксплуатации прибора дистанционного управления VR 90

Обзор 1 - Управление

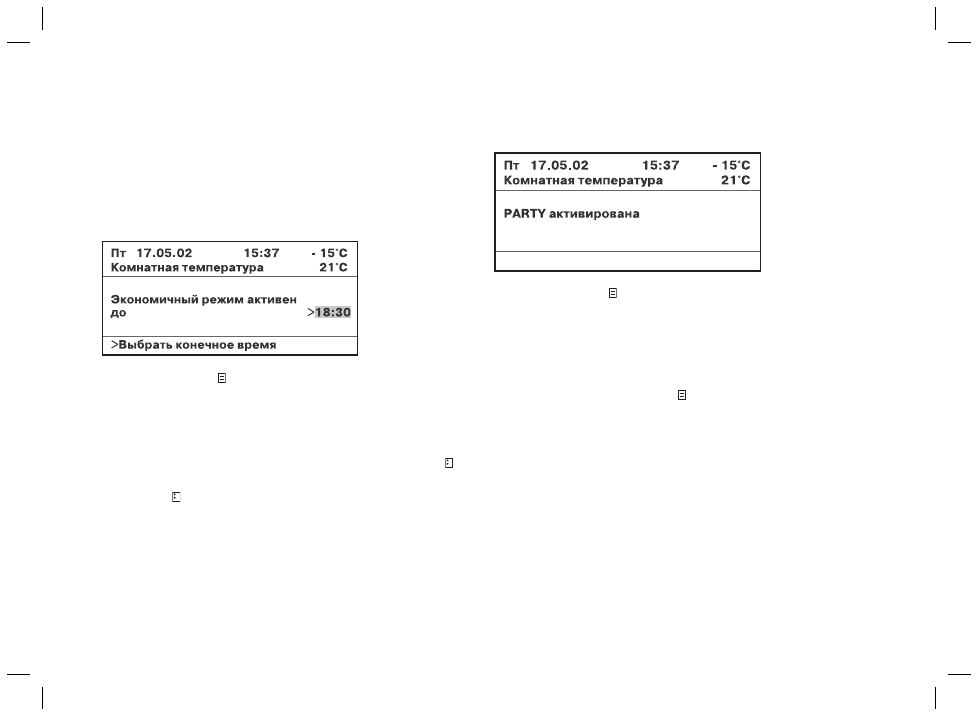

Специальные функции

Возможно только в основном режиме индикации (экономный
режим, вечеринка)

Нажать на регулятор
до 2 раз

для выбора
специальной функции

Нажать на регулятор

для выбора параметра, который
хотите изменить, и для приема
выбранного значения параметра
(после изменения вращением)

Повернуть регулятор

для настройки необходимого
значения (нужно только в экономном
режиме)

Нажать на регулятор

для завершения
специальной функции

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

6

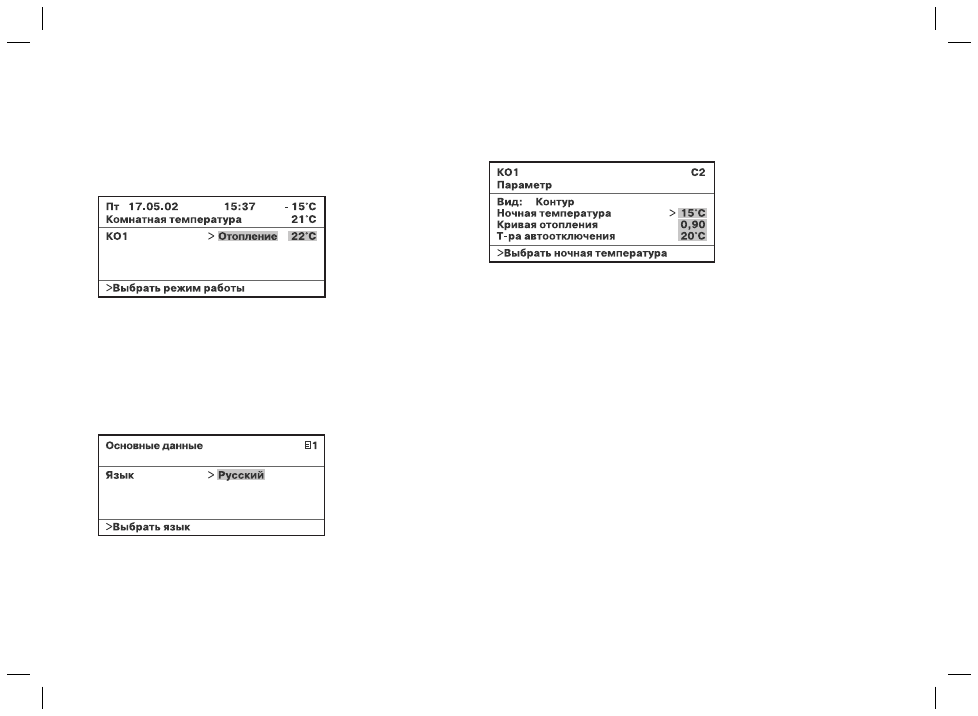

Обзор 2 - Дисплеи

Дисплей в основном режиме индикации

Дисплей отображает текущий режим работы, а также заданное
для помещения значение подключенного отопительного контура.
На этом дисплее Вы можете изменить режим работы
отопительного контура.

Пример дисплея на уровне меню

Диапазон индивидуальных настроек пользователя.

Пример дисплея на кодовом уровне

Диапазон специфических для установки настроек, выполняемых
исключительно специализированным предприятием.

Обзор 2 - дисплеи

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

Руководство по эксплуатации прибора дистанционного управления VR 90

1 Описание

прибора

Прибор дистанционного управления VR 90 служит для
индивидуальной настройки отопительного контура в рамках
отопительной системы с auroMATIC 620 либо calorMATIC 630.
Независимо от применения данного прибора дистанционного
управления все настройки отопительного контура также можно
выполнять на центральном регуляторе.
Обратите внимание, что в одной регулирующей системе можно
установить только следующее число приборов дистанционного
управления для обеспечения электропитание в системе:
-  auroMATIC 620 - максимум 7 приборов дистанционного

управления

-  calorMATIC 630 - максимум 8 приборов дистанционного

управления

2 Управление

На приборе дистанционного управления VR 90 Вы можете
выполнить все настройки, необходимые для подсоединенного
отопительного контура. Для этого он оснащен графическим
дисплеем.
Для простоты управления используется индикация с открытым
текстом. При необходимости Вы можете перенастроить язык
дисплея.

2.1 Виды

дисплеев

Прибор VR 90 имеет различные виды дисплейной индикации,
появляющиеся по выбору (режим основной индикации, индикация
меню, индикация на кодовом уровне).

В режиме основной индикации отображается текущее
эксплуатационное состояние, а также заданная для помещения
температура отопительного контура. Эти настройки Вы также
можете изменять в режиме основной индикации. В списке
(обзор 2) на странице 6 примерно представлены возможные
варианты дисплеев.

Если Вы поворачиваете левый регулятор  , то попадаете в
индикацию меню, где доступны релевантные для пользователя
настройки такие, как, напр., время нагрева, пониженные
температуры и кривые отопления. Эти виды меню отмечены
номером в верхнем правом углу дисплея (см. Обзор 1) на
странице 4. Нумерация облегчает поиск отдельных меню во

Описание прибора 1

Управление 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

8

время программирования.Поверните регулятор   дальше, Вы
попадаете
на кодовый уровень, который по причине изменяемых там
параметров должен быть доступен только специалисту и защищен
от непреднамеренной перенастройки вводом кода.
Если код не вводится, т.е. не происходит разблокировки кодового
уровня, то, хотя следующие параметры и могут быть отображены в
отдельных меню, перенастройка, тем не менее, невозможна. Этот
уровень обозначен нумераций, начинающейся с C (C1, C2,
C3, ...).
Далее возможна индикация и выбор специальных функций таких,
как функция экономии и сервисные особые функции
специализированного предприятия. Необходимый процесс
управления описан в Обзоре1на странице 4.

2.2 Регулятор

Весь процесс программирования прибора дистанционного
управления осуществляется исключительно двумя регуляторами
(  и  , Обзор 1 на странице 4).
При этом регулятор   служит для выбора параметра (вращением,
а затем нажатием) и его установки (вращением).
Регулятор   служит для выбора меню (вращением), а также для
активации специальных функций (нажатием).

2.3

Руководство действиями оператора

Принцип управления основывается на концепции управления
Vaillant „Нажми и поверни“, а также на индикации с открытым
текстом для однозначного обозначения выполненного
программирования. Обзор1на странице 4 показывает
принципиальную структуру дисплея, а также процесс управления
для пользователя либо специалиста.

Далее описаны необходимые шаги управления. Из таблицы 2.1
Вы можете узнать, какое из меню Вам следует выбрать, чтобы
просмотреть либо перенастроить необходимый параметр.

2.3.1 Выбор

меню

В качестве первого меню Вы видите режим основной индикации,
в котором отображаются текущий режим работы, а также
заданное значение отопительного контура для помещения.
Вращением регулятора   Вы можете переместить курсор на
необходимый параметр. При этом курсор перескакивает только
на те параметры, которые можно изменить в этой индикации
меню. Одновременно в самой нижней строке появляется то, что
можно изменить вращением регулятора  , напр., „Выбрать режим
работы“. Нажатием на регулятор   выберите изменение
параметра. Если Вы поворачиваете регулятор  , происходит
немедленная перенастройка параметра, она сразу же
отображается на дисплее регулятора и подтверждается нажатием
на регулятор  .

2 Управление

-------------------------------------------------------------------------------------------------------------------------------------------------------------

9

Руководство по эксплуатации прибора дистанционного управления VR 90

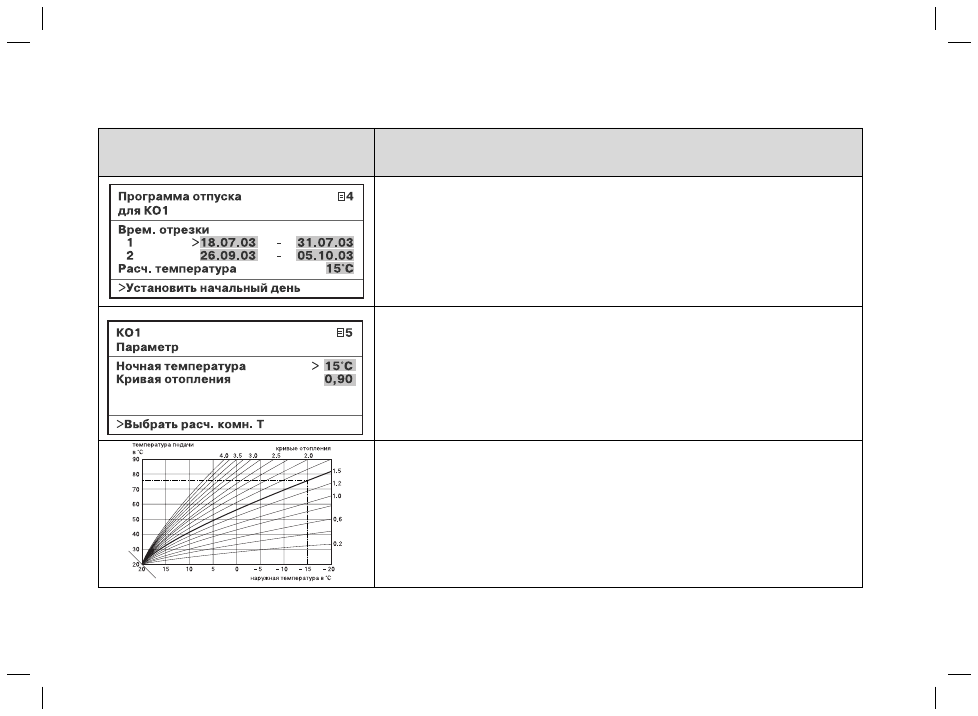

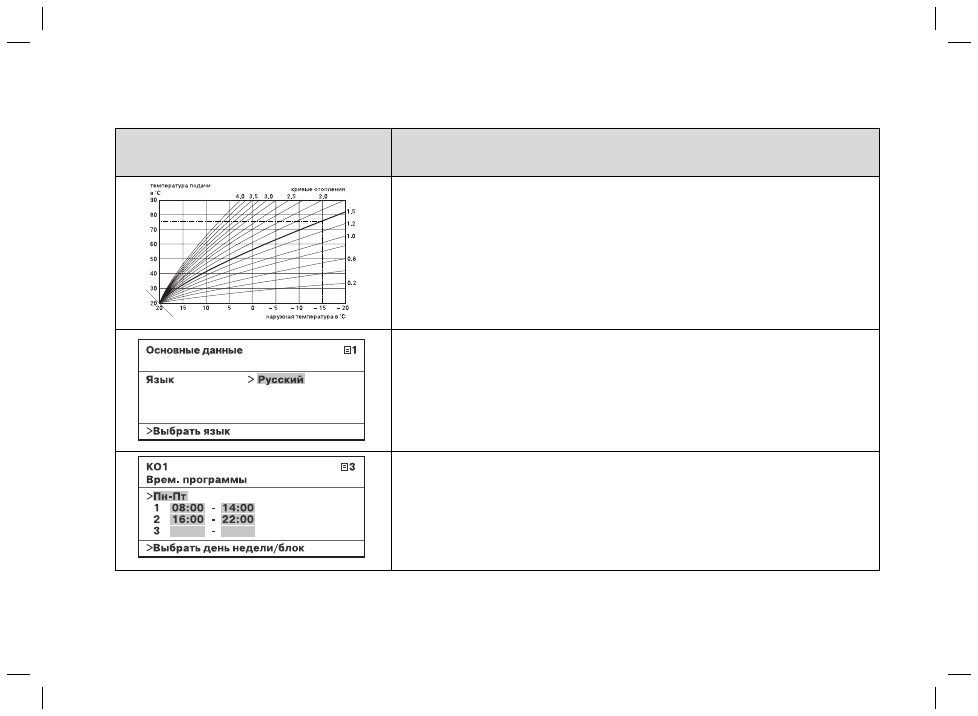

2.3.2

Таблицы относительно уровня меню

Для перенастройки параметров действуйте согласно описанию в
пункте 2.3.1. Для ясности изменяемые параметры выделены в
таблице 2.1. серым. Объяснения параметров Вы найдете
непосредственно рядом с отдельными изображениями дисплея
либо в главе Обзор функций.

Управление 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

10

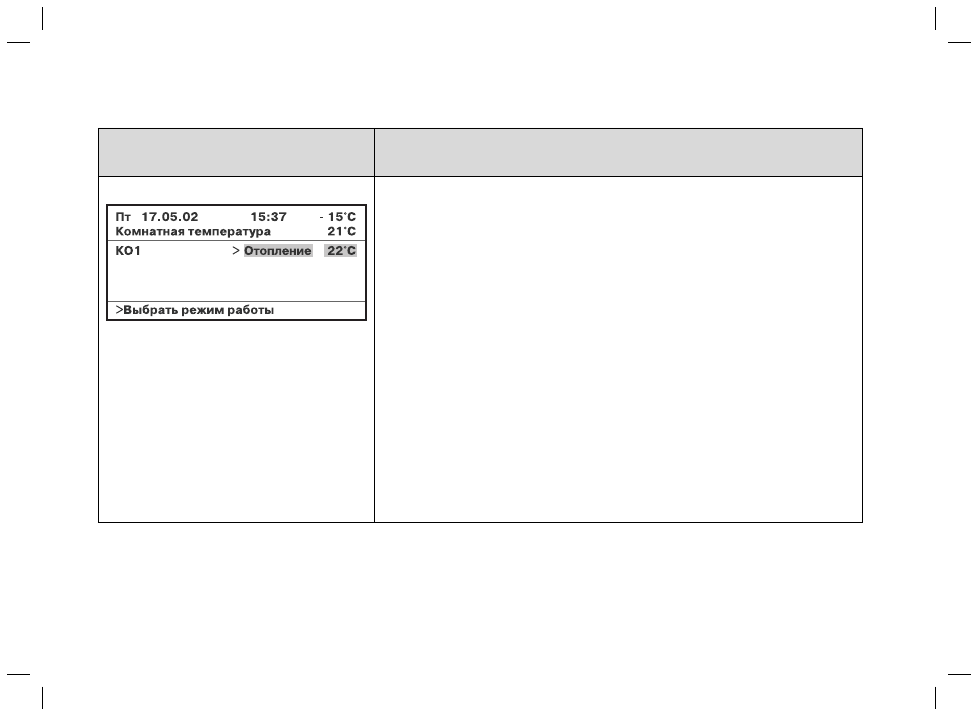

Отображенное меню/Изображение дисплея

Значение и возможности настройки

В режиме основной индикации наряду с текущей датой, временем, наружной температурой и
активированным комнатным включением - текущей комнатной температурой Вы можете найти
дополнительную информацию, как, напр., актуальный на данный момент режим работы и заданное
значение для помещение. Настраивая режим работы, Вы сообщаете регулятору, при каких условиях
должен регулироваться присоединенный отопительный контур.

Вы можете выбрать следующие режимы работы: Отопление, Понижение, Автомат, Эко и Выкл:

Автомат

Режим отопительного контура переключается согласно заданной временной
программе между отоплением и понижением.

Эко

Режим отопительного контура переключается согласно заданной временной
программе между отоплением и выкл. При этом во время понижения понижается
весь отопительный контур, если не активируется функция морозозащиты
(в зависимости от наружной температуры).

Отопление

Отопительный контур работает независимо от заданной временной программы на
заданном значении для помещения День

Понижение

Отопительный контур работает независимо от заданной временной программы на
заданном значении для помещения Ночь

Выкл

Отопительный контур выключен, если не активирована функция морозозащиты
(в зависимости от наружной температуры)

Табл. 2.1 Настраиваемые параметры

2 Управление

-------------------------------------------------------------------------------------------------------------------------------------------------------------

11

Руководство по эксплуатации прибора дистанционного управления VR 90

Отображенное меню/Изображение дисплея

Значение и возможности настройки

Следующий настраиваемый параметр - это заданное значение для помещения, которое равным
образом устанавливается отдельно для каждого отопительного контура. Заданное значение для
помещения используется для расчета кривой отопления. Если Вы увеличиваете его, переместите
настроенную кривую отопления параллельно на оси 45° и в соответствии с этим температуру
подающей линии, которая регулируется регулятором. При помощи находящегося рядом чертежа
обнаруживается связь между заданным значением для помещения и кривой отопления.

На дисплее Основные данные Вы можете настроить язык.

На дисплее Временные программы Вы можете настроить время нагрева для отопительных контуров.
На один день либо блок можно сохранить до трех периодов времени нагрева. Регулировка
осуществляется на настроенной кривой отопления и настроенном заданном значении для помещения.
Отопительный контур имеет серийную основную программу:

Пн. – Пт. 6:00 – 22:00 часов; Сб. 7:30 – 23:30 часов; Вс. 7:30 – 22:00 часов

Табл. 2.1 Настраиваемые параметры (продолжение)

Управление 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

12

Отображенное меню/Изображение дисплея

Значение и возможности настройки

Для отопительного контура можно запрограммировать два промежутка на каникулы с указанием
даты.
Дополнительно Вы можете настроить здесь необходимую пониженную температуру, т.е. значение, на
уровне которого должна поддерживаться температура отопительного контура во время Вашего
отсутствия. По истечении времени каникул регулятор автоматически перескакивает обратно на
выбранный перед этим режим работы. Активация программы Каникулы возможна только в режимах
работы Авто и Эко.

На дисплее Параметры отопительного контура можно выполнить настройку параметров пониженной
температуры кривой отопления.
Пониженная температура - это температура, на уровне которой должна поддерживаться
температура отопления во время понижения.

Кривая отопления представляет соотношение между наружной температурой и температурой
подающей линии. От выбора правильной кривой отопления решающим образом зависит
микроклимат помещения Вашей установки. Слишком высокая выбранная кривая отопления означает
слишком высокую температуру в системе и вытекающий из этого большой расход энергии. Если
выбрана слишком низкая кривая отопления, уровень температуры при известных условиях будет
достигнут только спустя продолжительное время или не будет достигнут вовсе.

Табл. 2.1 Настраиваемые параметры (продолжение)

2 Управление

-------------------------------------------------------------------------------------------------------------------------------------------------------------

13

Руководство по эксплуатации прибора дистанционного управления VR 90

Отображенное меню/Изображение дисплея

Значение и возможности настройки

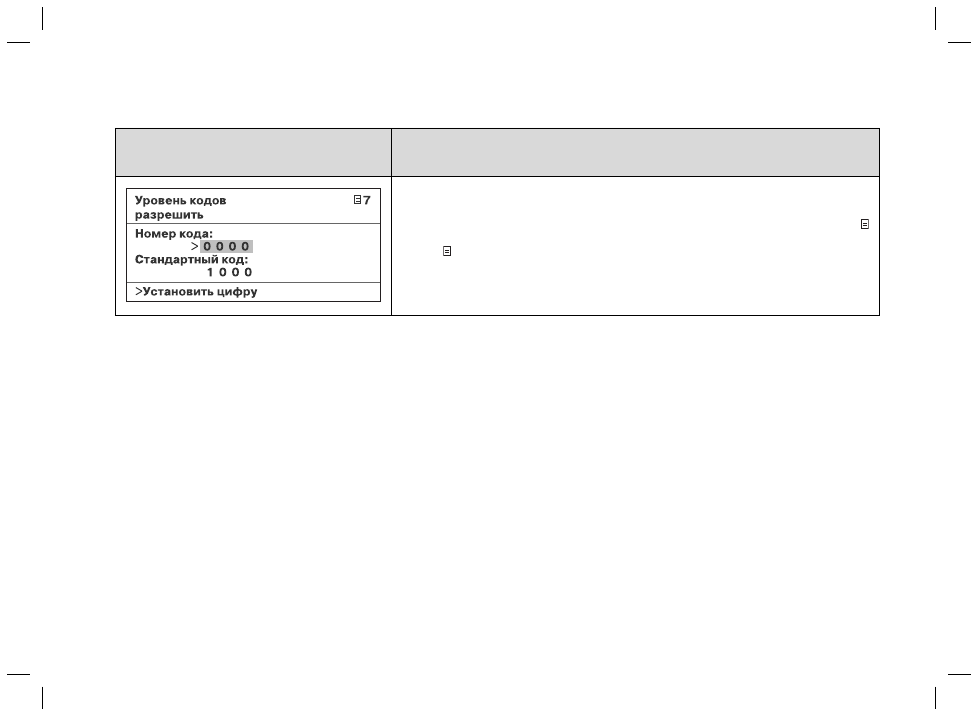

На последнем дисплее на уровне пользователя предусмотрен ввод кода для специализированного
предприятия. Т.к. возможные там настройки выполнять должно исключительно специализированное
предприятие, этот уровень защищен от случайной  перенастройки кодом доступа.
Чтобы можно было считать параметры настройки без ввода кода, нажмите один раз на регулятор



После этого Вы можете считывать, однако не изменять, все параметры кодового уровня, вращая
регулятор



.

Во всей системе регулирования есть только один код, который при необходимости можно изменить
на центральном приборе управления.

Табл. 2.1 Настраиваемые параметры (продолжение)

Управление 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по эксплуатации прибора дистанционного управления VR 90

14

2.3.3 Специальные

функции

Выбор специальной функции возможен только в режиме
основной индикации. Для этого нажмите на регулятор. Вы можете
выбрать следующие специальные функции:

Функция экономии

Нажать на регулятор   1 раз. Функция экономии позволяет во
время периодов нагрева понижать температуру на время
настраиваемых промежутков.
Дополнительно следует ввести время, до которого должна
действовать функция экономии (регулирование пониженной
температуры). Для настройки времени нажмите на регулятор   и
вращением выберите необходимое время (час:минута). Нажмите
на регулятор   еще раз, чтобы принять значение.

Функция вечеринки (Party)

Нажать на регулятор   2 раза.
Функция вечеринки позволяет продолжать нагрев даже в период
предполагаемого отключения до следующего начала нагрева.
Через 5 секунд индикация возвращается в режим основной
индикации.
По завершении функции (завершение времени) или при
повторном нажатии на регулятор  , в основном режиме
индикации снова появляется исходный режим работы
отопительного контура.

2 Управление

-------------------------------------------------------------------------------------------------------------------------------------------------------------

15

Руководство по эксплуатации прибора дистанционного управления VR 90

Сообщения об ошибках

При сбоях в установке центральный регулирующий прибор
отображает сообщения об ошибках. Они выдаются открытым
текстом. Для устранения ошибок, пожалуйста, обратитесь к
обслуживающему Вас специалисту. Если он запрограммировал,
то на дисплее появится номер его телефона.

4 Гарантия

завода-изготовителя.

Россия.

.Вам, как владельцу прибора, в соответствии с действующим
законодательством может быть предоставлена гарантия
изготовителя.
Обращаем Ваше внимание на то, что гарантия предприятия-
изготовителя действует только в случае, если монтаж и ввод в
эксплуатацию, а также дальнейшее обслуживание прибора были
произведены аккредитованным фирмой Vaillant специалистом
специализированного предприятия. При этом наличие
аккредитации Vaillant не исключает необходимости аккредитации
персонала этого предприятия в соответствии с действующими на
территории Российской Федерации законодательными и
нормативными актами касательно сферы деятельности данного
предприятия.
Выполнение гарантийных обязательств, предусмотренных
действующим законодательством той местности, где был
приобретён прибор производства фирмы Vaillant, осуществляет
предприятие-продавец Вашего прибора или связанное с ним

договором предприятие, уполномоченное по договору с фирмой
Vaillant выполнять гарантийный и негарантийный ремонт
оборудования фирмы Vaillant. Ремонт может также выполнять
предприятие, являющееся аккредитованным сервисным центром.
По договору с фирмой Vaillant это предприятие в течение
гарантийного срока бесплатно устранит все выявленные ей
недостатки, возникшие по вине завода-изготовителя. Конкретные
условия гарантии и длительность гарантийного срока
устанавливаются и документально фиксируются при продаже и
вводе прибора в эксплуатацию. Обратите внимание на
необходимость заполнения раздела „Сведения о продаже“ с
серийным номером прибора, отметками о продаже на стр.2
данного паспорта.
Гарантия завода-изготовителя не распространяется на изделия,
неисправности которых вызваны транспортными повреждениями,
нарушением правил транспортировки и хранения, загрязнениями
любого рода, замерзанием воды, неквалифицированным
монтажом и/или вводом в эксплуатацию, несоблюдением
инструкций по монтажу и эксплуатации оборудования и
принадлежностей к нему и прочими не зависящими от
изготовителями причинами, а также на работы по монтажу и
обслуживанию прибора.
Фирма Vaillant гарантирует возможность приобретения любых
запчастей к данному изделию в течение минимум 10 лет после
снятия его с производства.
Установленный срок службы исчисляется с момента ввода в
эксплуатацию и указан в прилагаемой к конкретному изделию
документации.

Сообщения об ошибках 3

Гарантия завода-изготовителя. Россия. 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Руководство по установке прибора дистанционного управления VR 90

16

На приборы типа VK, VKK, VKO, GP 210, VU, VUW, VIH, VRC и
принадлежности к ним завод-изготовитель устанавливает срок
гарантии 2 года с момента ввода в эксплуатацию, но не более
2,5 лет с момента продажи конечному потребителю. На приборы
типа MAG, VGH, VER, VES, VEH/VEN, VEK, VED — 1 год с
момента ввода в эксплуатацию, но не более 1,5 лет с момента
продажи конечному потребителю.
Гарантия на запчасти составляет 6 месяцев с момента розничной
продажи при условии установки запчастей аккредитованным
фирмой Vaillant специалистом.
При частичном или полном отсутствии сведений о продаже и/или
вводе в эксплуатацию, подтверждённых документально,
гарантийный срок исчисляется с даты изготовления прибора.
Серийный номер изделия содержит сведения о дате выпуска:
цифры 3 и 4 — год изготовления, цифры 5 и 6 — неделя года
изготовления.
Предприятие, являющееся авторизованным сервисным центром
Vaillant, имеет право отказать конечному потребителю в
гарантийном ремонте оборудования, ввод в эксплуатацию
которого выполнен третьей стороной, если специалистом этого
предприятия будут обнаружены указанные выше причины,
исключающие гарантию завода-изготовителя.

4 Гарантия завода-изготовителя. Россия.

-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..       1      2     ..



///////////////////////////////////////
