Комбайн зерноуборочный Sampo Rosenlew Comia C4, C6, C8. Руководство по эксплуатации - часть 1

СОДЕРЖАНИЕ
ПРЕДИСЛОВИЕ 1

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ РАБОТЫ НА КОМ БАЙНЕ 3

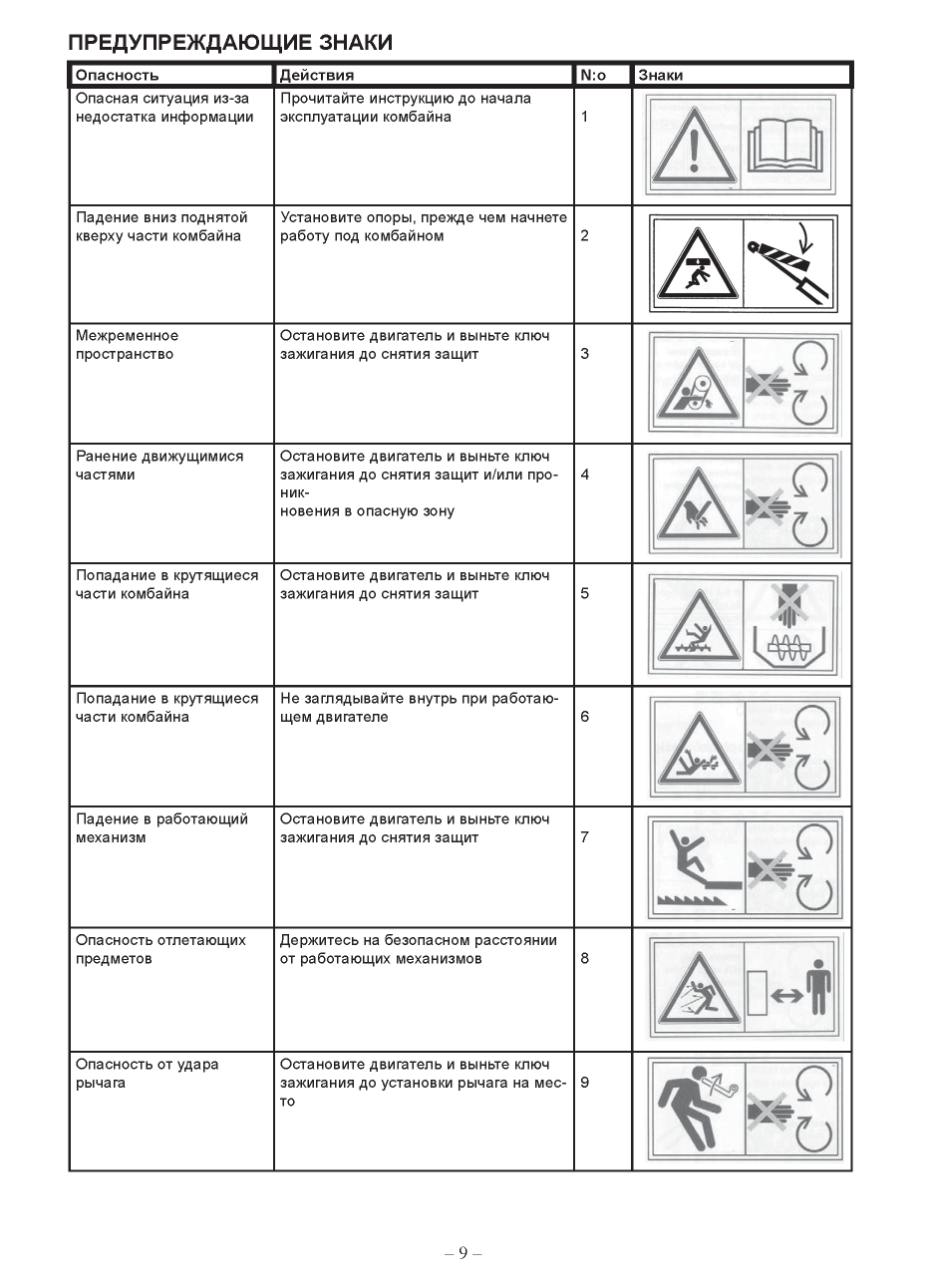

ОБОЗНАЧЕНИЕ ОПАСНЫХ УЧАСТКОВ 8

ПРЕДУПРЕЖДАЮЩИЕ ЗНАКИ 9

МАРКИРОВКА ТИПА 10

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ 11

ПРИЕМОЧНЫЙ КОНТРОЛЬ И ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ 15

КАК ОТКРЫВАТЬ ЗАЩИТЫ 16

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ КОМБАЙНА, СТАЦДАРГНЫЙМОЛОТИЛЬНЫЙ АППАРАТ 20 ПОПЕРЕЧНЫЙ РАЗРЕЗ КОМБАЙНА, СТАНДАРТНЫЙ МОЛОТИЛЬНЫЙ АППАРАТ 21

РЕЖУЩИЙ И ЗАГРУЗОЧНЫЙ АППАРАТЫ НАПРАВЛЯЮТ ХЛЕБ НА МОЛОТЬБУ 22

КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ КОМБАЙНА, ТС МОЛОТИЛЬНЫЙ АППАРАТ 23

ПРИБОРЫ УПРАВЛЕНИЯ 24

ИНФОРМИРУЮЩИЕ СИМВОЛЫ 25

ЭКСПЛУАТАЦИЯ И РЕГУЛИРОВКА 26

УСТРОЙСТВА ОБМОЛОТА 43

ДВИГАТЕЛЬ, источник силы 62

COMVISION 65

DHC 75

ИНСТРУКЦИЯ ПО УБОРКЕ 76

ОРИЕНТИРОВОЧНЫЕ РЕГУЛИРОВКИ 82

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД 83

ГИДРАВЛИКА 115

ЭЛЕКТРООБОРУДОВАНИЕ 117

СМАЗКА 123

СХЕМЫ СМАЗКИ 124

ПЕРЕОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ РЕЗЮМЕ 125

ЗИМНЕЕ ХРАНЕНИЕ 126

РЕКОМЕН ДУЕМЫЕ ИНСТРУМЕНТЫ И ПРИСПОСОБЛЕНИЯ 128

УТИЛИЗИЦИЯ КОМБАЙНА 129

ИЗМЕНЕНИЕ ДЛЯ УБОРКИ КУКУРУЗЫ 130

ОБОРУДОВАНИЕ ДЛЯ УБОРКИ ПОДСОЛНЕЧНИКА 138

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ РАБОТЫ НА КОМБАЙНЕ

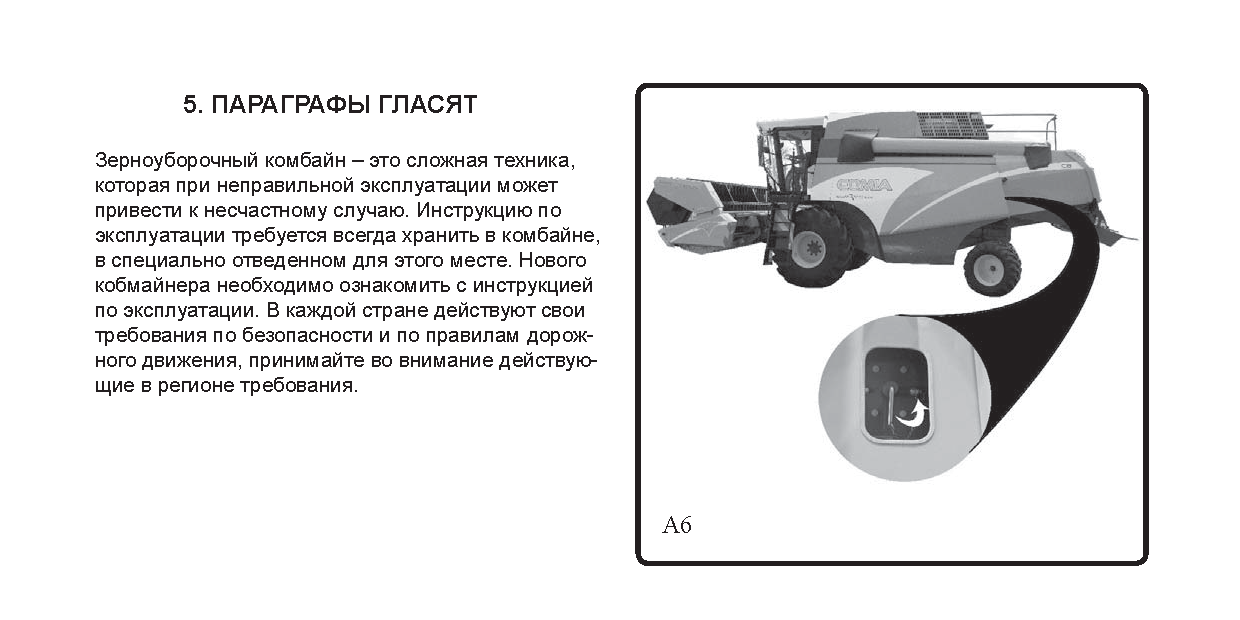

Внимательно прочитайте данную инструкцию по технике безопасности и руководство по работе на комбайне. Минуты, затра-ченные на чтение, могут уберечь Вас от значительных материальных затрат или предотвратить получение травмы в результате несчастного случая. Прежде чем принять комбайн, убедитесь, что он соответствует договору поставки. Не устанавливайте на комбайн дополнительных устройств, не одобренных изготовителем. Изготовитель не несет ответственности, если установка вышеупомянутых дополнительных устройств приведет к несчастному случаю или будет причинен материальный ущерб.

1. ПЕРЕВОЗКА АВТОТРАНСПОРТОМ ИЛИ ПО ЖЕЛЕЗНОЙ ДОРОГЕ

Уточните габариты и вес перевозимого комбайна и транспортного средства. Соблюдайте при перевозке специально данные для этого инструкции. Поддерживайте в колесах повышенное давление /2...2.5 Бар / для повышения устойчивости. Тщательно закрепите комбайн на транспортном средстве. Во время перевозки жатка должна находиться в нижнем положении или демонтирована.

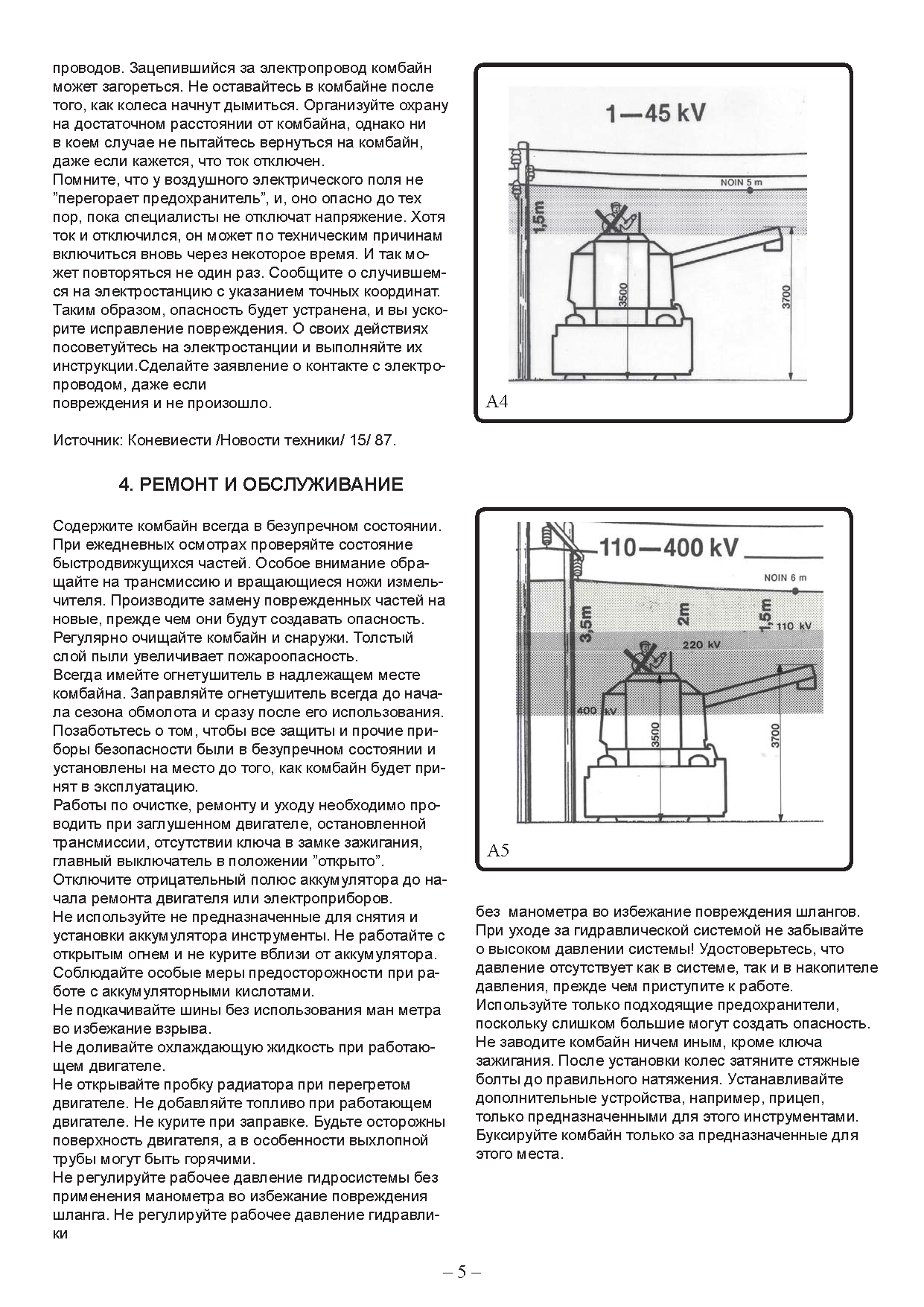

6. ПОЖАРНАЯ БЕЗОПАСНОСТЬ
Для возникновения пожара достаточно наличие возгораемого материала и искра, а кислород повсюду. При обмолоте возникает много легко воспламеняемой пыли. Поэтому очищайте регулярно комбайн. Особенно тщательно отнеситесь к ежедневной очистке моторного отсека. Опасность пожара увеличивают протечки масла и топлива. Ремонтируйте обнаруженные неисправности незамедлительно.

Достаточно высокая температура около выхлопной трубы тоже может вызвать возгорание. Причиной возгорания может быть также короткое замыкание в электросистеме, проскальзывание перегруженных ремней, вышедший из строя подшипник или перегрев тормозов.

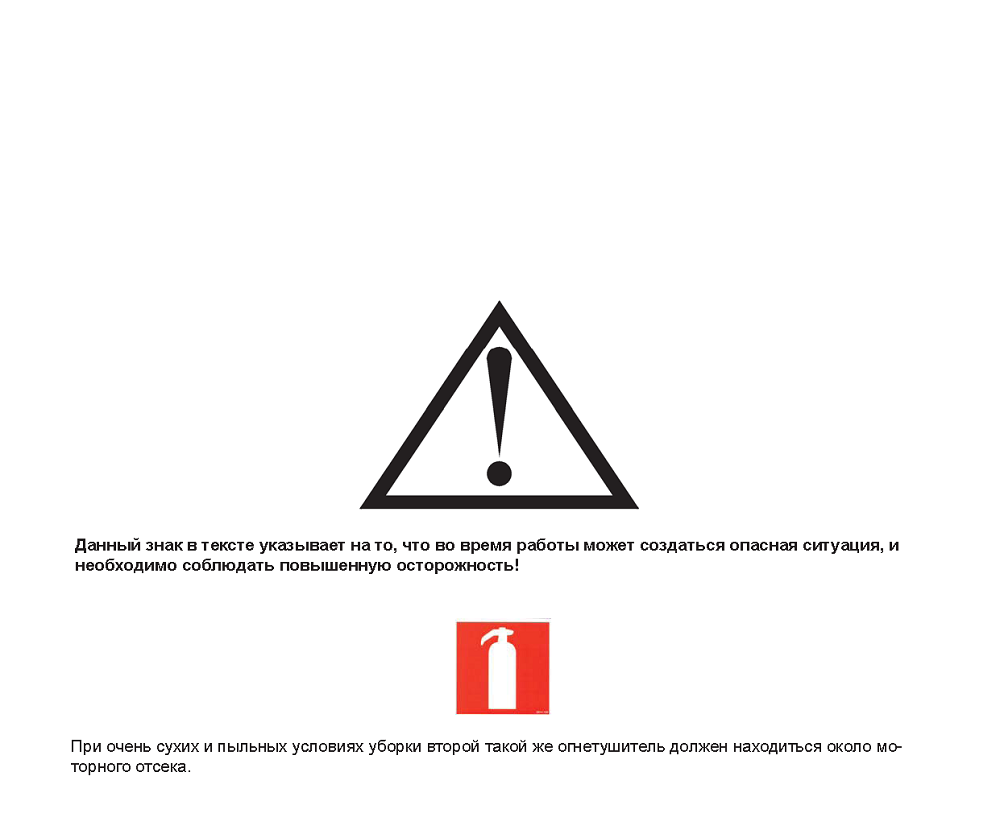

В комбайне всегда должен быть по меньшей мере один огнетушитель, б кг, класса АВ. Он должен находится в специальном месте, обозначенном символом.

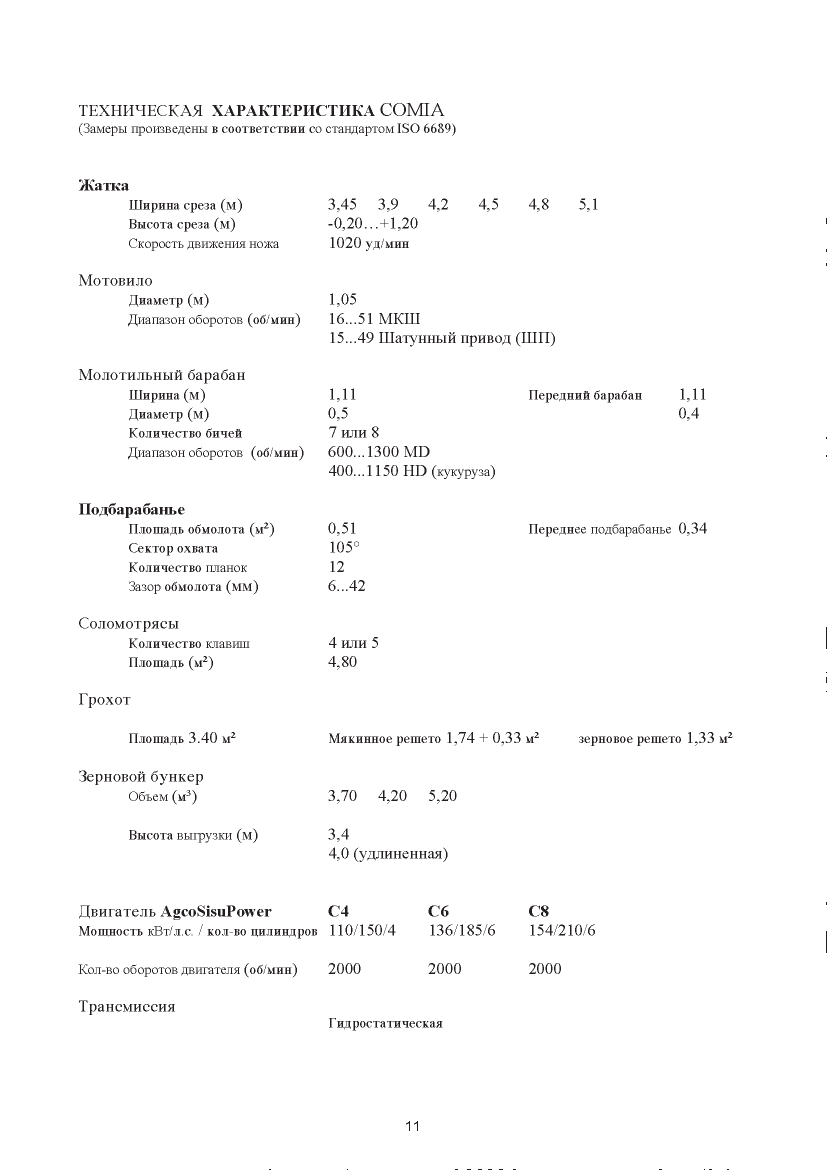

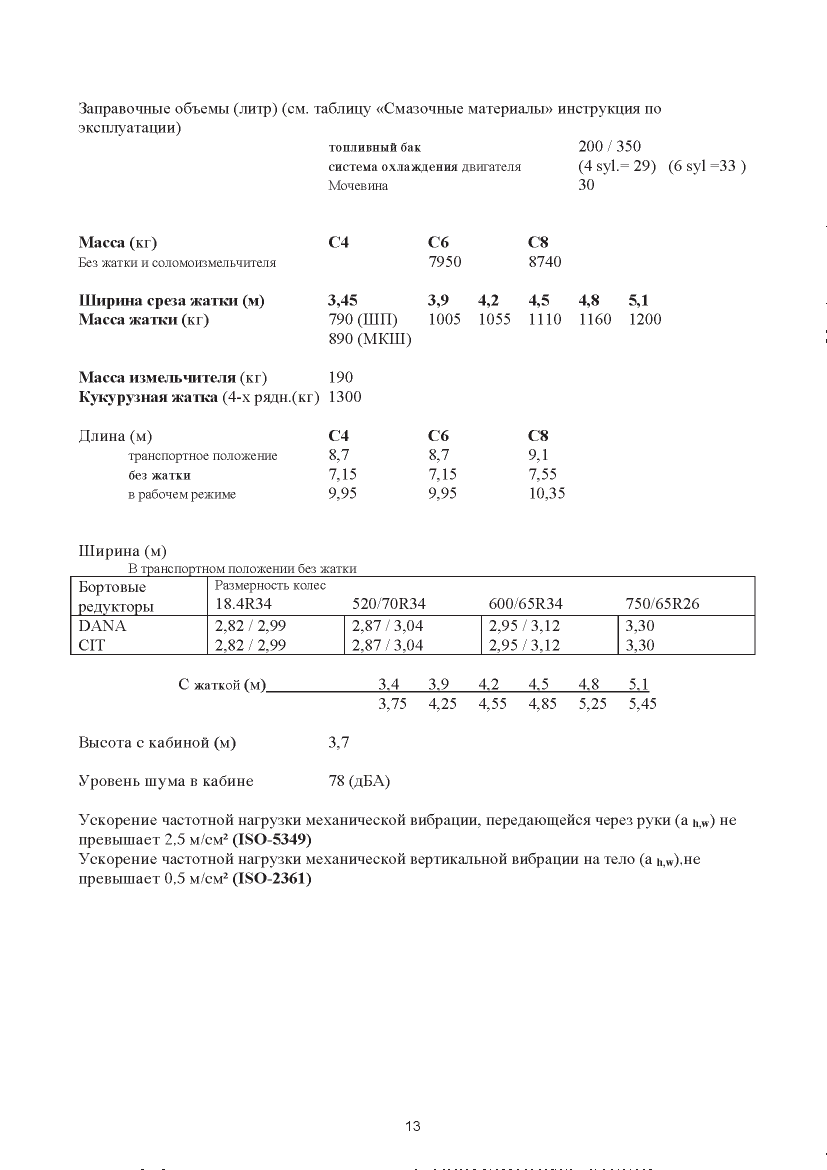

Техническая характеристика

ПРИЕМОЧНЫЙ КОНТРОЛЬ И ВВЕДЕНИЕ В ЭКСПЛУАТАЦИЮ
Комбайн, поставляемый с завода, приведен в соответствующее транспортное состояние До введения в эксплуатацию он должен быть приведен в рабочее состояние. Эта работа включает в себя следующее.

• Внимательно ознакомьтесь с инструкцией по эксплуатации

• Удалите из зернового бункера все упакованные туда запасные части

• Проверьте отсутствие повреждений комбайна во время транспортировки и

• комплектность запасных частей. При необходимости свяжитесь с

• продавцом или экспедитором

• Проверьте соответствие комбайна договору поставки. При необходимости

• свяжитесь с продавцом.

• Установите детали, снятые на время транспортировки, такие как вращающаяся всасывающая сетка двигателя, лампы, зеркала и т.п.

• Установите на место огнетушитель

• Проверьте количество масла и количество жидкости в радиаторе

• Если комбайн находился на складе продолжительное время, то масло следует заменить до начала уборочных работ

• Проверьте давление колес и убавьте давление в соответствии с Инструкцией по эксплуатации.

• Удостоверьтесь в том, что молотильный механизм вращается беспрепятственно и в том, что внутри нет посторонних предметов, прежде чем будет включен механизм

• Установите на место возможно отдельно от комбайна поставленную жатку

• Соберите хлебные делители в соответствии с рисунками списка запасных частей, установите их на место и произведите основные регулировки

• Установите лифтеры полеглого хлеба Посмотрите инструкцию в Инструкции по эксплуатации.

• Опробуйте в эксплуатации в соответствии с советами в части "Обслуживание после зимнего хранения”.
ВАЖНЫЕ НОМЕРА

Проверьте и запишите для памяти следующие номера
Серийный номер комбайна Серийный номер жатки Номер двигателя Номер ключа кабины Номер ключа бензобака
