Аскон КОМПАС-3D. Руководство по библиотекам - часть 51





Библиотека проектирования металлических опор. Руководство пользователя

44

Вторая вкладка диалога параметров фасон!
ного соединения —

Параметры профилей

(рис. 3.27). В этой вкладке можно установить
параметры всех профилей, участвующих в
соединении. Для различения профилей при
создании фасонного соединения на их изоб!
ражении в документе возникают фантомы
номеров (1, 2, 3 и т.д.).

Элементы управления диалога представлены
в таблице 3.11.

Параметры
пластины

Эта группа опций позволяет задать параметры фасонной пластины,
которые будут использоваться при автоматическом формировании
документации.

Обозначение

Введите в это поле суффикс обозначения детали!пластины. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали. Например, если при работе над проектом ПТГ!
500.338 ввести обозначение пластины 014, то в чертеже пластины
будет получено обозначение ПТГ!500.338.014.

Маркировка

Введите маркировку фасонной пластины. Эта маркировка будет
использована для автоматического формирования обозначения
детали!пластины; а обозначение будет внесено в основную
надпись рабочего чертежа детали.

Толщина, мм

Введите толщину пластины.

Материал

Выберите материал, из которого должна быть изготовлена
пластина.

Табл. 3.10. Параметры узла фасонного соединения

Элемент

Описание

Рис. 3.27.  Диалог параметров фасонного соединения.

 Вкладка параметров профилей

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

Текущий
профиль

Выберите из списка профиль, параметры которого требуется
настроить.
Все остальные опции вкладки будут относиться к указанному
профилю.

45

Глава 3. Ввод элементов конструкции

Редактировать
профиль

Вы можете изменить параметры текущего профиля. Для этого
выберите профиль в списке и нажмите кнопку

Редактировать

. В

появившемся диалоге отредактируйте параметры профиля и
нажмите кнопку

Создать

.

Смещение
центра приязки
отверстий

Это поле появляется в диалоге, если в качестве текущего выбран
профиль, риска которого пересекает фасонную пластину (т.е.
является серединной для данного узла).
Центром привязки крепежных отверстий в данном профиле
считается точка посередине между центрами первого и последнего
отверстий. Если отверстие одно, то центром привязки считается его
центр.
Введите в поле

Смещение центра привязки отвертстий



расстояние между центром привязки и центром узла (точкой на
риске профиля, которая была указана при простановке узла)
(рис. 3.28).
Это расстояние может быть отложено в любую сторону вдоль
риски профиля. Для изменения направления отсчета смещения
вводите положительное или отрицательное значение расстояния
(например, 20 или !20).

Расстояние
до торца
профиля

Это поле появляется в диалоге, если в качестве текущего выбран
профиль, риска которого заканчивается на фасонной пластине (т.е.
является концевой для данного узла). Оно позволяет укоротить или
удлинить профиль.
Введите в поле

Расстояние до торца профиля

расстояние между

крайней точкой риски данного профиля и его торцем (рис. 3.28).

Обратное
направление

По умолчанию эта опция выключена, и профиль укорачивается на
указанную в поле

Расстояние до торца

 величину. Если требуется

удлинить профиль, включите опцию

Обратное направление

.

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
данный профиль и фасонную пластину.

Размер обреза

Введите расстояние от центра последнего крепежного отверстия в
профиле до торца профиля. Расстояние выражается в
относительных единицах — диаметрах болтов. Например, если
используются болты М20, и задан размер обреза 1,8, то
абсолютное значение размера обреза будет (20 *1,8) = 36 мм.

Количество
отверстий

Выберите из списка количество крепежных отверстий в данном
профиле.

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

Библиотека проектирования металлических опор. Руководство пользователя

46

Количество
болтов

Выберите из списка количество болтов, участвующих в
соединении. На изображении узла видны все крепежные
отверстия, и количество болтов в профиле равно количеству
видимых крепежных отверстий в нем.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профиля с тремя
отверстиями закрывает другой точно такой же профиль в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

6

.

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

В один ряд,
В два ряда,
В шахматном
порядке

Выберите один из вариантов размещения отверстий в профиле —

в один ряд

в два ряда

 или

в шахматном порядке

, включив

соответствующую опцию.

a1, мм

Введите расстояние от стороны профиля до центра крепежного
отверстия.

a2, мм

Это поле доступно, если выбрано размещение отверстий в два ряда
или в шахматном порядке. Введите в него расстояние между
рядами отверстий.

Шаг, мм

Введите расстояние между центрами отверстий вдоль риски.

Табл. 3.11. Параметры профилей фасонного соединения

Элемент

Описание

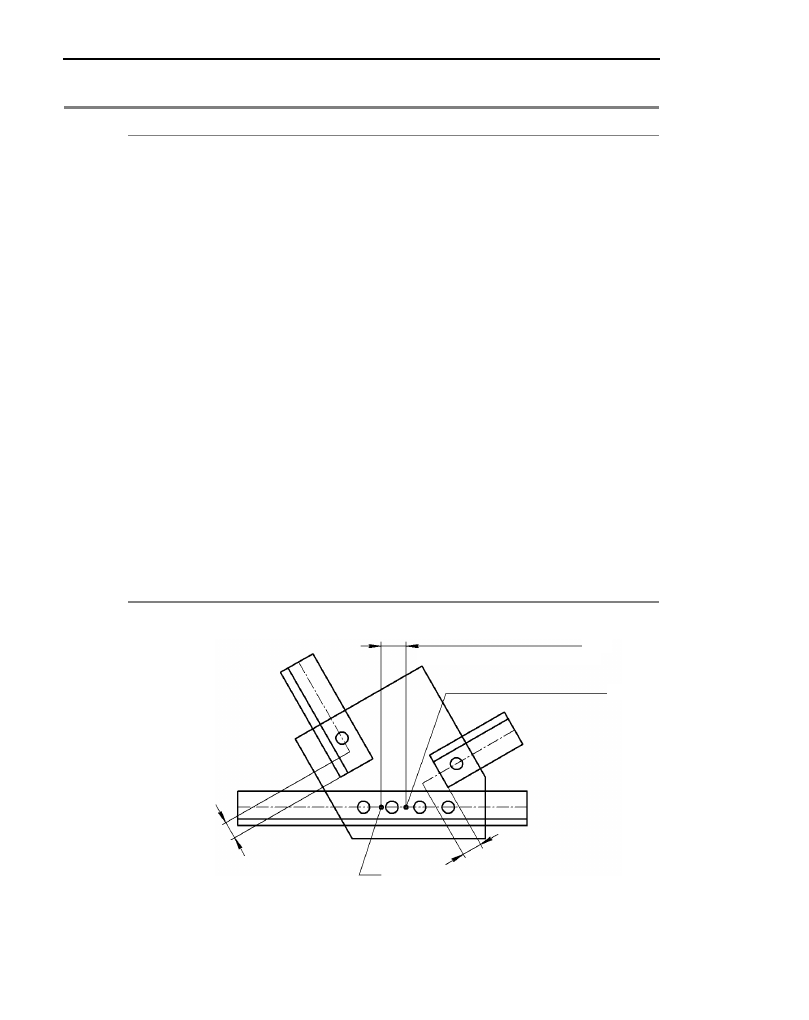

Рис. 3.28.  Смещение центра привязки отверстий и расстояние до торцев профилей

Центр привязки отверстий

A1

(центр узла)

Расстояние
до торца профиля 2

Смещение

центра привязки отверстий

3

2

Расстояние
до торца профиля 3

47

Глава 3. Ввод элементов конструкции

После задания всех параметров фасонного соединения подтвердите его создание.

Библиотека выполнит следующие действия.

Продолжит и укоротит изображение профилей, заканчивающихся в узле, на указанное
расстояние.

Сформирует изображение крепежных отверстий диаметром на 1 мм больше указанного
диаметра болта (количество и расположение отверстий — заданное для каждого про!
филя).

Проверит соблюдение следующих условий:

Полки профилей не должны пересекаться.

Расстояние F1 от полки профиля, проходящего через узел, до макрообъектов про!
филей, заканчивающихся в узле, должно быть не меньше (R1 – 1) мм, где R1 —
внутренний радиус уголка, проходящего через узел (см. рис. 3.11 на с. 32).

Крепежные отверстия должны находиться внутри контуров профилей и внутри
контура фасонной пластины.

Для всех профилей расстояние H между центрами крепежных отверстий должно
быть не меньше (2,5 * d), где d — диаметр болта (см. рис. 3.18 на с. 38).

Для всех профилей расстояние F2 от центра крепежного отверстия до полки про!
филя должно быть не меньше (R + R1 – 1) мм, где R — радиус шайбы под болт,
R1 — внутренний радиус уголка (см. рис. 3.12 на с. 32).

Для всех профилей расстояние F3 от центра крепежного отверстия до края про!
филя должно быть не меньше (1,2 * d), где d — диаметр болта (см. рис. 3.12).

3.3.7.

Соединение «паук»

Этот тип узла применяется для соединения пяти профилей путем прикрепления их бол!
тами к фасонной пластине.

Риска одного профиля проходит через центр узла (точку вставки узла). Риски остальных
профилей заканчиваются в центре узла; каждая из этих рисок лежит в отдельном квад!
ранте, образованном риской, проходящей через центр узла, и перпендикуляром к этой
риске, проведенным через центр узла .



На рис. 3.29 представлено расположение рисок профилей, при котором возможно со!
здание соединения «паук». Крайние точки рисок выделены. Крайние точки условно
«отодвинуты» от центра узла.

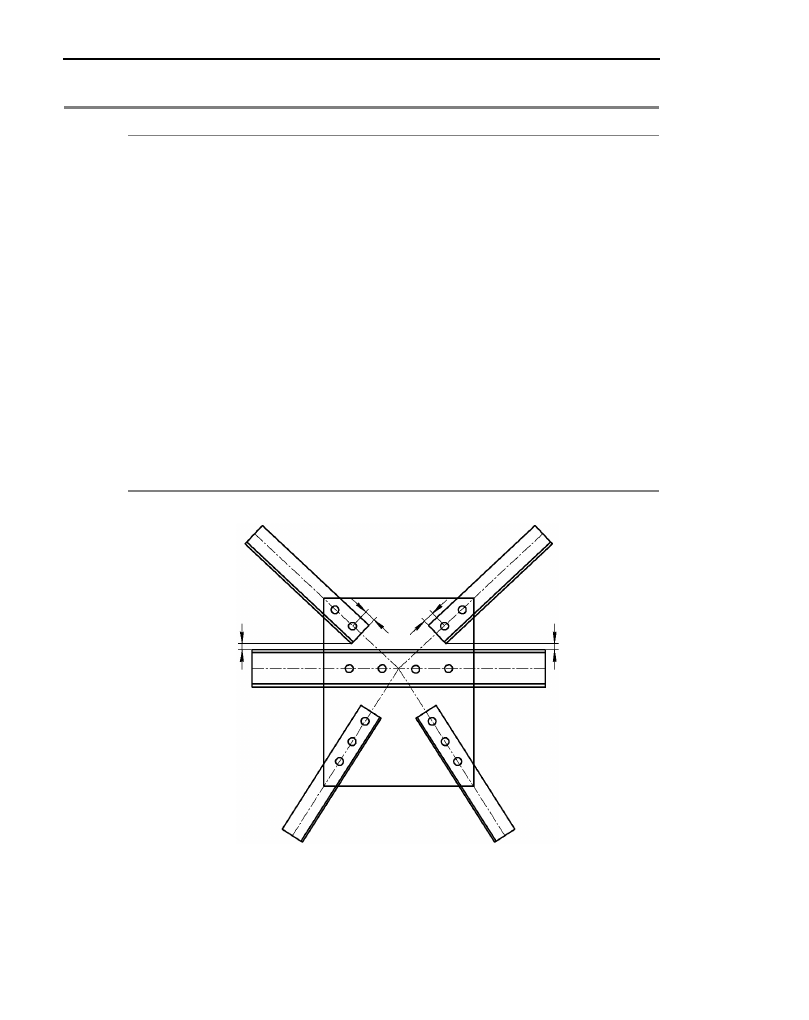

Рис. 3.29.  Расположение рисок профилей, образующих соединение «паук»

A1

Библиотека проектирования металлических опор. Руководство пользователя

48

Для создания соединения «паук» раскройте в библиотеке раздел

Ввод элементов

конструкции — Узлы

 и вызовите из него команду

Паук

.

Укажите точку вставки узла, удовлетворяющую указанному выше условию.

Укажите точку начала полки для отображения условного обозначения болтового соеди!
нения и задайте направление полки линии!выноски.

На экране появится диалог параметров соединения
«паук».

Первая вкладка диалога —

Параметры узла

(рис. 3.30). Она содержит поля для ввода общих па!
раметров соединения и параметров соединительной
пластины.

Элементы управления диалога представлены в
таблице 3.12.

Точка вставки узла не может принадлежать дополнительным рискам профилей.

При создании соединения «паук» контур фасонной пластины формируется автоматичес!
ки. Не требуется изображать его перед вызовом команды создания соединения.

Рис. 3.30.  Диалог параметров соединения

«паук».
Вкладка параметров узла

Табл. 3.12. Параметры узла соединения «паук»

Элемент

Описание

Обозначение
узла

Введите обозначение создаваемого узла. Вводите разные
обозначения для разных узлов. По умолчанию система предлагает
автоматически сформированный номер, который на единицу
больше, чем наибольший использованный номер узла данного
типа. Например, если в конструкции есть соединения «паук» с
номерами 1, 2 и 4, по умолчанию будет предложен номер 5.

Параметры
пластины

Эта группа опций позволяет задать параметры соединительной
пластины, которые будут использоваться при автоматическом
формировании документации.

Обозначение

Введите в это поле суффикс обозначения детали!пластины. При
формировании документации указанный суффикс будет добавлен
к обозначению проекта, и в результате получится полное
обозначение детали. Например, если при работе над проектом ПТГ!
500.338 ввести обозначение пластины 020, то в чертеже пластины
будет получено обозначение ПТГ!500.338.020.

49

Глава 3. Ввод элементов конструкции

Вторая вкладка диалога —

Профили 2 и 3

(рис. 3.31). На этой вкладке можно установить пара!
метры второго и третьего профилей, участвующих в
соединении. Для различения профилей при созда!
нии соединения на их изображении в документе воз!
никают фантомы номеров (1, 2, 3 и т.д.).

Элементы управления диалога представлены в
таблице 3.13.

Маркировка

Введите маркировку соединительной пластины. Эта маркировка
будет использована для автоматического формирования
обозначения детали!пластины; а обозначение будет внесено в
основную надпись рабочего чертежа детали.

Материал

Выберите материал, из которого должна быть изготовлена
пластина.

Толщина, мм

Введите толщину пластины.

Табл. 3.12. Параметры узла соединения «паук»

Элемент

Описание

Рис. 3.31.  Диалог парамеров соединения

«паук». Вкладка параметров
профилей 2 и 3.

Табл. 3.13. Параметры профилей 2 и 3 соединения «паук»

Элемент

Описание

Размер
обреза

Введите расстояние от центра последнего крепежного отверстия в
профиле до торца профиля. Расстояние выражается в
относительных единицах — диаметрах болтов. Например, если
используются болты М20, и задан размер обреза 1,8, то
абсолютное значение размера обреза будет (20 *1,8) = 36 мм.

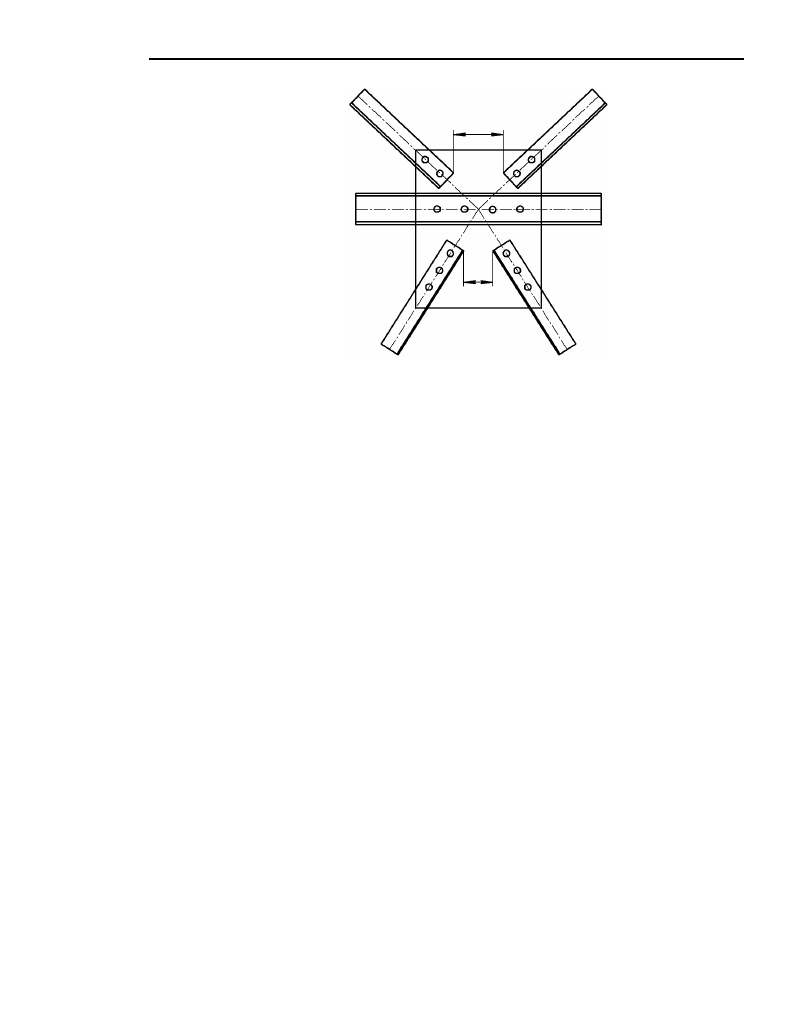

Размер обреза второго и третьего профилей одинаков (рис. 3.32).

Зазор, мм

Введите расстояние (в миллиметрах) от стороны первого профиля
до торца второго (или третьего) профиля (рис. 3.32).

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
профили и соединительную пластину.

Количество
отверстий

Выберите из списка количество крепежных отверстий в паре
профилей. Это количество всегда четно, т.к. на втором и третьем
профилях располагается одинаковое количество отверстий.

Библиотека проектирования металлических опор. Руководство пользователя

50

Центры крепежных отверстий при создании соединения «паук» всегда располагаются на
рисках профилей.

Количество
болтов

Выберите из списка количество болтов, участвующих в соединении
второго и третьего профилей с пластиной. На изображении узла
видны все крепежные отверстия, и количество болтов в паре
профилей равно количеству видимых крепежных отверстий в них.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профилей с четырьмя
отверстиями закрывает другие точно такие же профили в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

8

.

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

Шаг, мм

Введите расстояние между центрами отверстий вдоль риски.

Параметры
профиля

Вы можете изменить параметры профилей, участвующих в
соединении. Для этого выберите профиль в списке и нажмите
кнопку

Редактировать

. В появившемся диалоге отредактируйте

параметры профиля и нажмите кнопку

Создать

.

Табл. 3.13. Параметры профилей 2 и 3 соединения «паук»

Элемент

Описание

Рис. 3.32.  Размер обреза и зазор в соединении «паук»

Зазор

Зазор

Размер
обреза

51

Глава 3. Ввод элементов конструкции

Третья вкладка диалога —

Профиль 1

 (рис. 3.33). В

этой вкладке можно установить параметры профиля,
проходящего через центр узла («серединного» про!
филя).

Элементы управления диалога представлены в
таблице 3.14.

Рис. 3.33.  Диалог параметров соединения

«паук».
 Вкладка параметров  профиля 1

Табл. 3.14. Параметры  профиля 1 соединения «паук»

Элемент

Описание

Диаметр
болтов

Выберите из списка номинальный диаметр болтов, скрепляющих
первый профиль и соединительную пластину.

Количество
отверстий

Выберите из списка количество крепежных отверстий в профиле.
Отверстия располагаются вдоль риски профиля симметрично
относительно центра узла. Центры отверстий лежат на риске.

Количество
болтов

Выберите из списка количество болтов, участвующих в соединении
первого профиля с пластиной. На изображении узла видны все
крепежные отверстия, и количество болтов в профиле равно
количеству видимых крепежных отверстий в нем.
Если в документе изображен один из нескольких одинаковых
узлов, укажите количество всех болтов, участвующих в одинаковых
соединениях. Оно будет кратно количеству болтов в одном
соединении. Например, изображение профиля с тремя
отверстиями закрывает другой точно такой же профиль в схеме; в
этом случае при вводе параметров видимого профиля нужно
указать количество болтов

6

.

Указанное количество болтов учитывается при автоматическом
формировании спецификации и ведомости метизов.

Шаг

Введите расстояние между центрами крепежных отверстий в
первом профиле.

Размер
обреза

Введите минимальное расстояние от центра последнего
крепежного отверстия до края соединительной пластины. Размеры
пластины будут автоматически рассчитаны так, чтобы это
расстояние было не меньше указанного. Размер обреза
выражается в относительных единицах — диаметрах болтов.
Например, если используются болты М20, и задан размер обреза
1,8, то абсолютное значение размера обреза будет (20 *1,8) =
36 мм.

Библиотека проектирования металлических опор. Руководство пользователя

52

Четвертая вкладка диалога —

Профили 4 и 5

(рис. 3.34). В этой вкладке можно установить пара!
метры четвертого и пятого профилей, участвующих в
соединении.

Опции этой вкладки полностью совпадают с опциями
вкладки

Профили 2 и 3

, описанными в таблице 3.13

на с. 49.

После задания всех параметров соединения «паук»
подтвердите его построение, нажав кнопку

Создать

диалога.

Библиотека выполнит следующие действия.

Укоротит изображение профилей 2, 3, 4 и 5 на такое расстояние, что между этими про!
филями и первым профилем образуются указанные зазоры.

Сформирует изображение крепежных отверстий диаметром на 1 мм больше указанного
диаметра болта (количество и расположение отверстий — заданное для пар профилей
2 и 3, 4 и 5 и профиля 1).

Сформирует изображение прямоугольной соединительной пластины с такими размера!
ми, что все крепежные отверстия лежат внутри нее и минимальное расстояние от центра
крепежного отверстия до края пластины равно указанному размеру обреза.

Проверит соблюдение следующих условий:

Расстояние X между профилями в парах 2 и 3, 4 и 5, должно быть не менее 15 мм
(рис. 3.35).

Для всех профилей расстояние H между центрами крепежных отверстий должно
быть не меньше (2,5 * d), где d — диаметр болта (см. рис. 3.18 на с. 38).

Для всех профилей расстояние F2 от центра крепежного отверстия до полки про!
филя должно быть не меньше (R + R1 – 1) мм, где R — радиус шайбы под болт,
R1 — внутренний радиус уголка (см. рис. 3.12 на с. 32).

Для всех профилей расстояние F3 от центра крепежного отверстия до края про!
филя должно быть не меньше (1,2 * d), где d — диаметр болта (рис. 3.12).

Редактировать
профиль

Вы можете изменить параметры первого профиля. Для этого
нажмите кнопку

Редактировать профиль

. В появившемся

диалоге отредактируйте параметры профиля и нажмите кнопку

Создать

.

Табл. 3.14. Параметры  профиля 1 соединения «паук»

Элемент

Описание

Рис. 3.34.  Диалог параметров соединения

«паук».
Вкладка параметров профилей 4 и 5

53

Глава 3. Ввод элементов конструкции

Рис. 3.35.  Расстояние Х между парами профилей в соединении «паук»

Х”

Х’

54

Глава 4.

Редактирование конструкции

Иногда после создания изображения конструкции в нее требуется внести изменения. На!
пример, введенный профиль не отвечает условиям прочности и его типоразмер нужно
заменить, или для изменения топологии конструкции нужно удалить несколько профи!
лей и отредактировать узлы, в которых эти профили участвовали.

Для выполнения подобных действий служат специальные команды библиотеки. Кроме
того, существуют некоторые приемы работы, не требующие вызова специальных ко!
манд.

4.1.

Удаление профиля

Для того чтобы удалить изображение профиля, сформированное библиотекой, раскрой!
те в библиотеке раздел

Редактирование конструкции

 и вызовите из него команду

Удаление профиля

.

Укажите курсором профиль. Его изображение будет удалено из документа. Риска, на ко!
торой был построен указанный профиль, останется в документе. На нее можно будет на!
ложить другой профиль.

4.2.

Удаление узла

Для того чтобы удалить изображение узла, сформированное библиотекой, раскройте в
библиотеке раздел

Редактирование конструкции

 и вызовите из него команду

Уда(

ление узла

.

Укажите курсором линию!выноску узла. Изображение узла будет удалено из документа.
Профили, участвовавшие в удаленном соединении, останутся в документе. Изображения
крепежных отверстий в них будут удалены. Впоследствии можно будет построить новый
узел, соединяющий «освободившиеся» профили.

4.3.

Редактирование профиля

Вы можете отредактировать профиль (изменить его сортамент, типоразмер, параметры
отрисовки, разделку профилей), не прибегая к специальным командам.

Для того чтобы отредактировать параметры профиля, дважды щелкните мышью по его
изображению в документе. На экране появится тот же диалог ввода параметров, что и
при создании изображения профиля. Внесите требуемые изменения, при необходимос!

Не удаляйте изображение профиля вручную (при помощи клавиши

<Delete>

), т.к. после

этой операции невозможно будет наложить на «освободившуюся» риску другой про!
филь.

Не удаляйте изображение узла вручную (при помощи клавиши

<Delete>

), т.к. после этой

операции в профиле останутся изображения отверстий, сформированные при построе!
нии узла, и невозможно будет построить новый узел на месте удаленного.

55

Глава 4. Редактирование конструкции

ти выберите другой сортамент и/или типоразмер. Для подтверждения изменений на!
жмите кнопку

Создать

. Изображение профиля будет перестроено в соответствии с его

новыми параметрами.

Вы можете изменить положение профиля в схеме. Для этого любым способом измените
положение его риски. Затем дважды щелкните мышью по изображению профиля в до!
кументе. На экране появится тот же диалог ввода параметров, что и при создании изоб!
ражения профиля. Не внося никаких изменений в диалог, нажмите кнопку

Создать

.

Изображение профиля будет перестроено в соответствии с новым положением риски.

Указанные способы редактирования можно сочетать. Например, вам требуется изменить
сортамент профиля и сдвинуть его изображение к новому положению риски. Дважды
щелкните мышью по изображению профиля. Выберите нужный сортамент и типоразмер
профиля, нажмите кнопку

Создать

. Изображение профиля будет перестроено в соот!

ветствии с новым сортаментом и положением риски.

4.4.

Замена профилей

Иногда требуется изменить сортамент и/или типоразмер
нескольких профилей, причем замена должна произво!
диться по одинаковому правилу, например: «заменить все
уголки ГОСТ 8509–86, типоразмера 20х20х3.0 на уголки
ГОСТ 19771–74 типоразмера 25х25х2.0».

В этом случае поиск профилей, требующих замены, и ре!
дактирование их по отдельности может оказаться доволь!
но трудоемкой задачей. Поэтому для групповой замены
профилей по заданному правилу предназначена специаль!
ная команда библиотеки.

Для того чтобы задать правило замены профилей и произ!
вести эту замену, раскройте в библиотеке раздел

Редак(

тирование конструкции

 и вызовите из него команду

За(

мена профилей

.

На экране появится диалог замены профилей (рис. 4.1).

Элементы управления диалога представлены в таблице 4.1.

Рис. 4.1.  Диалог замены профилей

Табл. 4.1.  Замена профилей

Элемент

Описание

Используемые
в конструкции
профили

В этом списке перечислены все сортаменты и типоразмеры
профилей, введенных в конструкцию.
Вы можете заменить все профили одного сортамента и
типоразмера профилями другого сортамента и/или типоразмера.
Для этого выделите в списке используемый профиль, который
требуется отредактировать, и нажмите кнопку

Заменить

. Укажите

в появившемся диалоге нужные параметры профиля. Если
требуется заменить профили нескольких типов, задайте условия
замены несколько раз.

Библиотека проектирования металлических опор. Руководство пользователя

56

После задания условий замены профилей нажмите кнопку

OK

 для запуска процесса ав!

томатической замены.

4.5.

Редактирование узлов

Вы можете отредактировать любой узел (изменить параметры соединения, а иногда —
набор участвующих в нем профилей).

Для того чтобы отредактировать параметры узла, дважды щелкните мышью по его изоб!
ражению в документе. На экране появится тот же диалог ввода параметров, что и при со!
здании изображения узла. Внесите требуемые изменения (например, измените диаметр
и количество болтов и размер обреза). Если это необходимо, перейдите к редактирова!
нию параметров профилей, а после их изменения вернитесь в диалог параметров узла.

Для подтверждения изменений параметров соединения нажмите кнопку

Создать

. Изоб!

ражение узла будет перестроено в соответствии с его новыми параметрами.

Если профили, использовавшиеся в соединении, были перестроены так, что новое поло!
жение их рисок не позволяет им участвовать в соединении, то эти профили автоматичес!
ки исключаются из узла, а крепежные отверстия в них удаляются. И наоборот, если по!
явились новые профили, риски которых расположены так, что могут участвовать в
соединении, то эти профили будут добавлены к узлу.

Топология некоторых узлов может измениться не только от изменения набора профи!
лей в окрестностях узла (добавления и удаления профилей), но и от изменения контура
соединительной пластины (фасонной пластины или ребра и косынки). Например, контур
фасонной пластины, участвующей в соединении, был отредактирован так, что внутри не!
го стали лежать концы рисок меньшего количества профилей. Тогда после редактиро!
вания узла в нем останутся только те профили, риски которых заканчиваются внутри
контура пластины. Если контур фасонной пластины был отредактирован так, что внутри

Заменяемые
профили

После задания новых параметров профилей в этом списке
появляются названия сортаментов и типоразмеры заменяемых
профилей.

Заменяющий
профиль

В этом поле появляется название и типоразмер сортамента,
который должен заменить сортамент, выделенный в списке
заменяемых профилей.

Исключить

Вы можете отказаться от замены какого!либо сортамента,
внесенного в список заменяемых. Для этого выделите этот
сортамент в списке и нажмите кнопку

Исключить

.

Табл. 4.1.  Замена профилей

Элемент

Описание

Таким способом можно заменить сортамент и/или типоразмер профилей, но нельзя от!
редактировать параметры отрисовки (например, превратить невидимые полки в види!
мые). Для изменения параметров отрисовки следует вызывать диалог параметров для
каждого конкретного профиля.

57

Глава 4. Редактирование конструкции

него стали лежать концы рисок большего количества профилей, то после редактирова!
ния соединения в нем будет участвовать больше профилей.

Если профили, использовавшиеся в соединении, были перестроены так, что в центре уз!
ла (начальной точке линии!выноски, обозначающей соединение) не осталось рисок, ко!
торые могут участвовать в соединении, то узел не может быть перестроен автоматичес!
ки. В этом случае необходимо переместить центр узла (точку вставки узла). Выделите
линию!выноску, обозначающую соединение, щелкнув на ней мышью. Перетащите мы!
шью  характерную точку начала линии!выноски в точку, удовлетворяющую условиям
вставки узла данного типа.

Если набор профилей в данном графическом документе был отредактирован или допол!
нен так, что перестроение узла данного типа невозможно, то при попытке редактирова!
ния этого узла система выдаст соответствующее предупреждение. В этом случае необ!
ходимо удалить узел, как указано в разделе  4.2 на с. 54, и создать на прежнем месте
новый узел подходящего типа.

4.6.

Контроль конструкции

Сформированная библиотекой конструкция должна удовлетворять определенным усло!
виям. Их можно условно разделить на две группы: условия взаимного расположения
элементов конструкции и условия прочности.

Соблюдение условий взаимного расположения элементов гарантирует, что разработан!
ную конструкцию можно будет изготовить (собрать).

Соблюдение условий прочности гарантирует, что изготовленная конструкция не разру!
шится под действием расчетных нагрузок.

Выполнение большинства условий можно проконтролировать автоматически на любом
этапе разработки конструкции.

Соблюдение условий взаимного расположения элементов проверяется каждый раз при
создании и редактировании любого узла. Эти условия перечислены выше, в описании уз!
лов разных типов.

Если при создании или редактировании узла система выдала диалог со списком ошибок,
Вы можете сразу перейти к их исправлению. Для этого нажмите кнопку

OK

 диалога и из!

мените параметры узла и профилей так, чтобы соблюдались все  условия взаимного рас!
положения. Если в диалоге с перечнем ошибок нажать кнопку

Игнорировать

, узел бу!

дет построен с нарушением условий. Однако впоследствии вы можете найти все
«ошибочные» узлы в конструкции и исправить их параметры.

Для того чтобы проверить конструкцию на наличие ошибок, раскройте в библиотеке раз!
дел

Редактирование конструкции

 и вызовите из него команду

Контроль конструк(

ции

.

В появившемся на экране диалоге выберите название папки, в которой будет создан тек!
стовый файл с перечнем обнаруженных ошибок.

Включите опцию

Проверять все

, если требуется проверить на наличие ошибок всю ме!

таллоконструкцию. Если опция

Проверять все

 выключена, то будет произведена про!

верка указанного узла или профиля.

Библиотека проектирования металлических опор. Руководство пользователя

58

После задания условий контроля конструкции нажмите кнопку

Выполнить

 для ее про!

верки.

Если опция

Проверять все

 была выключена, укажите курсором элемент конструкции

(профиль или узел), который требуется проконтролировать.

На экране появится окно с перечнем обнаруженных ошибок. Для вывода этого перечня
в текстовый файл нажмите кнопку

Вывод в файл

.

Для того чтобы исправить какую!либо конкретную ошибку, выделите ее в списке и на!
жмите кнопку

Редактировать

 или дважды щелкните мышью по названию ошибки в

списке. Система перейдет в режим редактирования того элемента (профиля или узла), в
котором обнаружена данная ошибка; на экране появится тот же диалог ввода парамет!
ров, что и при создании этого элемента. Исправьте параметры в нем и нажмите кнопку

Создать

.

При контроле конструкции проверяется также соблюдение условий прочности. Расчет на
прочность выполняется по геометрическим данным сечения профиля, с учетом гибкости
на наибольшем пролете. Под пролетом понимается расстояние между соседними соеди!
нениями профилей. Допускаемые напряжения задаются в соответствии с материалом
профиля. Нагружающее усилие задается при формировании соответствующего профи!
ля.

Порядок исправления ошибок, связанных с нарушением условий прочности — такой же,
как при исправлении ошибок взаимного расположения. Как правило, для повышения
прочности профиля требуется увеличить его типоразмер.

59

Глава 5.

Формирование рабочей документации

На основании изображения конструкции может быть создан комплект рабочей докумен!
тации для ее изготовления — рабочие чертежи деталей (профилей, соединительных
пластин, плит), сборочный чертеж, ведомости отправочных марок и метизов, выборка
металлов.

5.1.

Деталировка

Для создания деталировки (рабочих чертежей деталей) раскройте в библиотеке раздел

Формирование рабочей документации

 и вызовите из него команду

Деталировка

.

На экране появится диалог задания условий деталировки. Элементы управления диалога
приведены в таблице 5.1.

После задания условий формирования деталировки нажмите кнопку

Выполнить

 для ее

создания.

Если опция

Детализировать все

 была выключена, укажите курсором элемент конс!

трукции (профиль или узел), деталировку которого требуется выполнить.

Система создаст и разместит в указанной папке чертежи деталей, а при необходимости
откроет их.

5.2.

Сборочный чертеж

Для создания сборочного чертежа конструкции раскройте в библиотеке раздел

Форми(

рование рабочей документации

 и вызовите из него команду

Сборочный чертеж

.

Система создаст новый чертеж формата А1 и разместит на нем изображение металло!
конструкции с обозначением всех ее элементов. Это изображение будет автоматически
промасштабировано так, чтобы оно поместилось на листе.

Табл. 5.1.  Задание условий деталировки

Элемент

Описание

Папка
для размещения
созданных
документов

В этом поле отображается название папки на диске компьютера, в
которой будут созданы файлы документов деталировки. Это
название можно выбрать при настройке общих данных проекта.

Детализировать
все

Включите эту опцию, если требуется создать деталировку всей
металлоконструкции. Если опция

Детализировать все



выключена, то будет создана деталировка указанного узла или
профиля.

Открыть
созданные
документы

Включите эту опцию, если хотите, чтобы автоматически
сформированные документы остались открытыми после их
создания.















содержание      ..     49      50      51      52     ..
