С другой стороны, краски в качестве таких объектов рассматривать нецелесообразно.
Например, объект

Эмаль ПФ:115

может иметь различные цвета. Для кодификации такой

объект следует рассматривать как сортамент, у которого аналогами типоразмеров явля!
ются цвета.

Кодификация материала рассматривается на примере объекта

Масло авиационное МК:

22 ГОСТ 21743:76

Чтобы присвоить код материалу, активизируйте его на одной из вкладок Справочника,
например,

Материалы

и вызовите команду

Редактор

—

Изменить материал

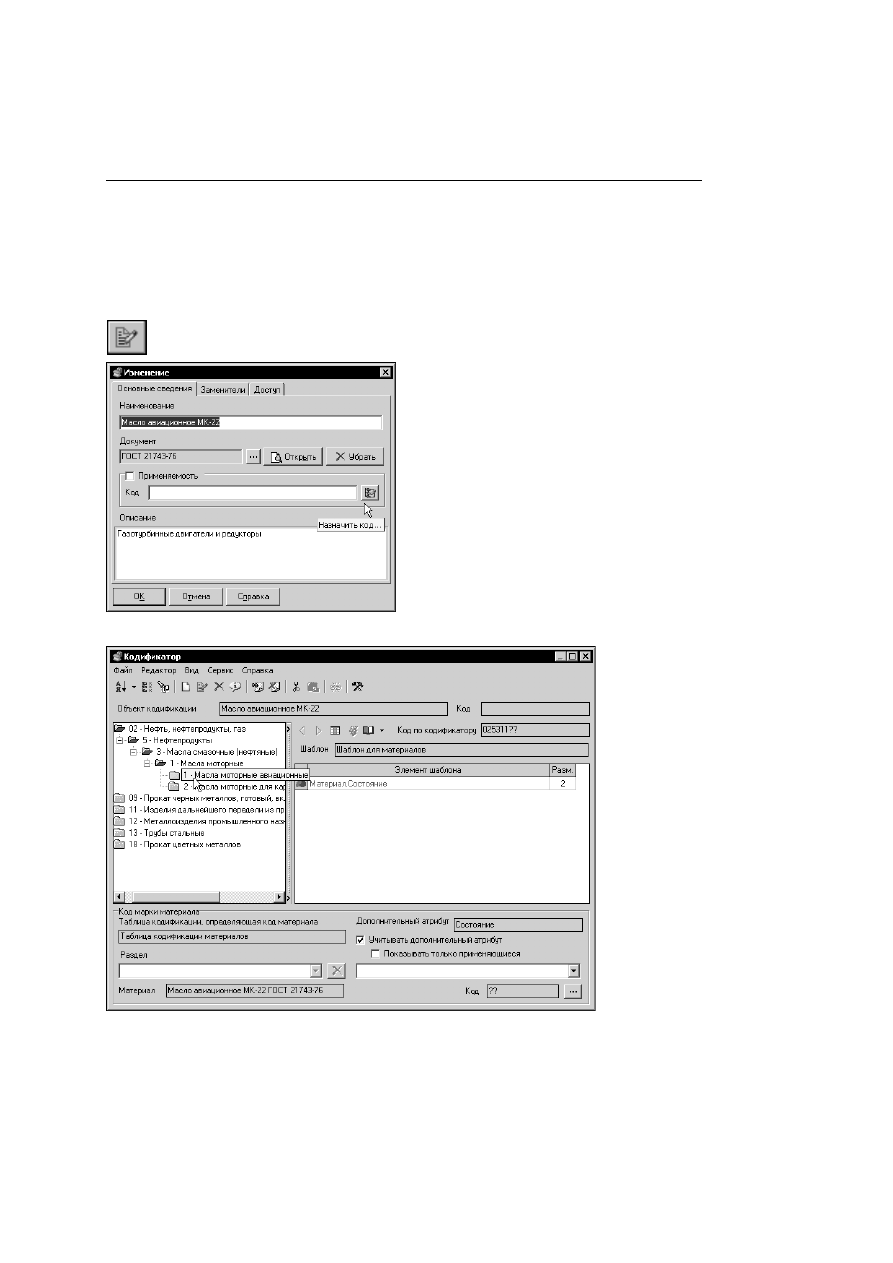

В появившемся на экране диалоге

Изменение

нажмите кнопку

Назначить код

(рис. 4.50).

На экране поя!
вится диалог

Кодифика;
тор

Рис. 4.50.

Рис. 4.51. Диалог

Кодификатор

Глава 4. Изменение базы данных Справочника

Последовательно раскройте следующие группы классификации:

02 : Нефть,

нефтепродукты, газ

—

5 : Нефтепродукты

—

3 : Масла смазочные (нефтяные)

—

1 :

Масла моторные авиационные

(рис. 4.51). По мере раскрытия групп их коды будут пос!

ледовательно добавляться в поле

Код по классификатору

. Последние два разряда

этого поля обозначаются знаками «?», поскольку код конкретного материала МК!22 по!
ка не назначен. Чтобы указать этот код, нажмите кнопку

Таблица кодификации

спра!

ва от поля

Код

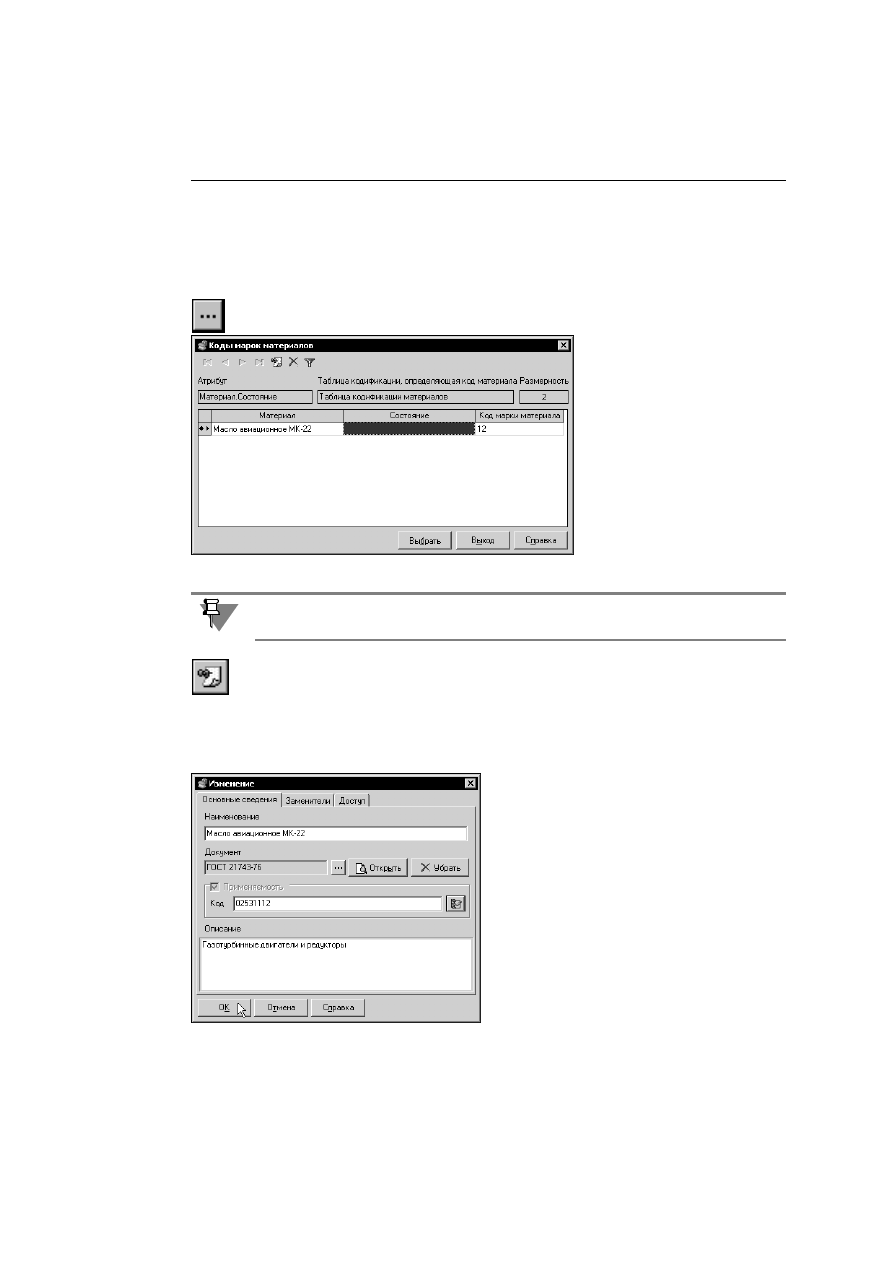

На экране появится диалог

Ко;

ды марок материалов

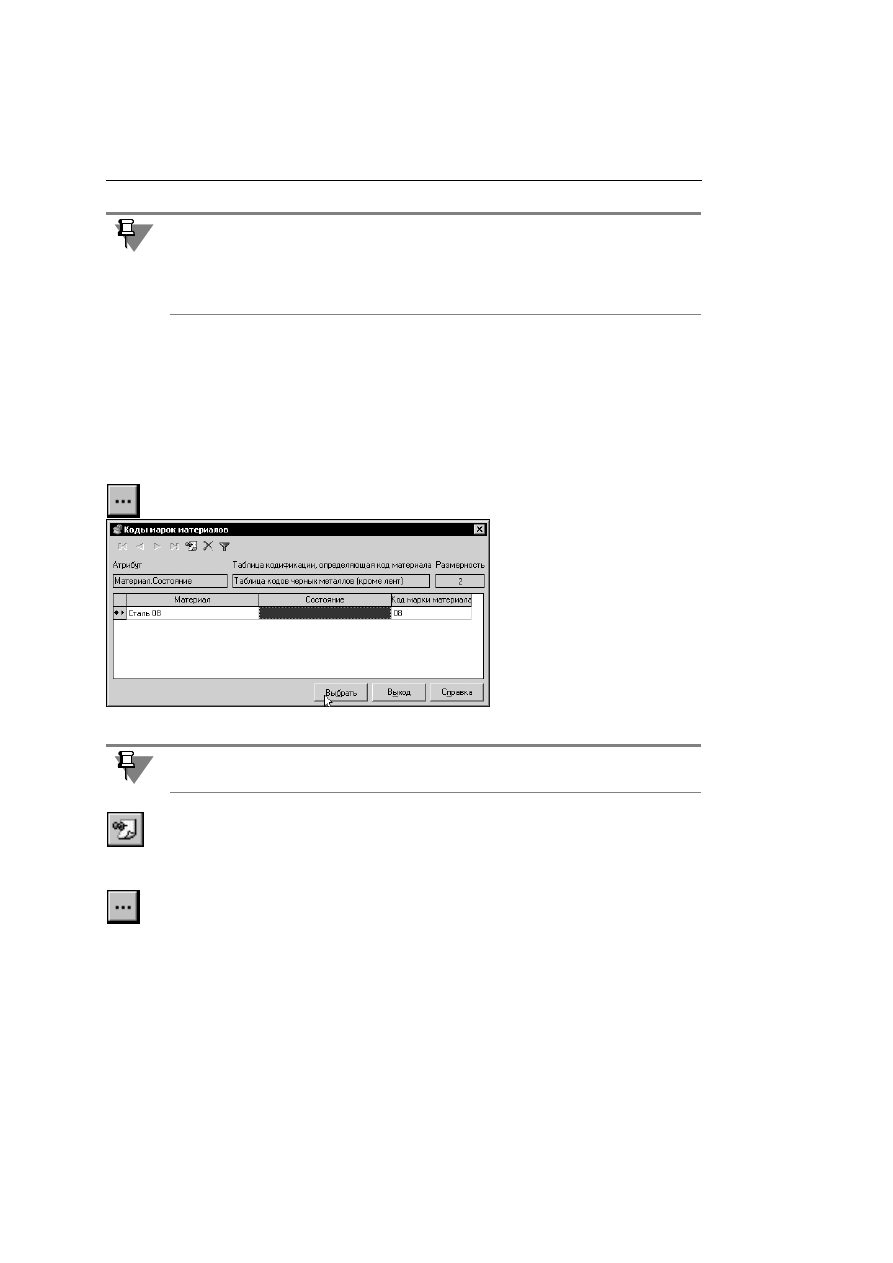

. Вве!

дите в поле

Код марки мате;

риала

значение кода и нажмите

<Enter>

, чтобы зафиксировать

его (рис. 4.52).

Чтобы завершить назначение кода, нажмите кнопку

Выбрать

. Диалог

Коды марок ма;

териалов

будет закрыт.

Число

появится в поле

Код

. Этим же числом будут заменены знаки «?» в поле

Код

по кодификатору

. Чтобы назначить объекту Справочника код, обусловленный его по!

ложением в классификаторе, нажмите кнопку

Назначить код

. Число, содержащееся в

поле

Код по кодификатору

будет скопировано в поле

Код

Чтобы завершить назначение кода объекту
Справочника, закройте диалог

Код материала

Поле

Код

в диалоге

Изменение

будет заполне!

но. Автоматически будет включена опция

При;

меняемость

(рис. 4.53). Закройте этот диалог,

нажав кнопку

ОК

Рис. 4.52.

В качестве примера материалу назначен код 12. Конкретное значение кода определяется
стандартом предприятия.

Рис. 4.53. Код, назначенный материалу

Библиотека материалов и сортаментов. Руководство пользователя

4.10.2. Кодификация объекта класса Экземпляр сортамента

Кодификация рассматривается на примере экземпляра сортамента

Чтобы присвоить код экземпляру сортамента, активизируйте на вкладке

Материалы

сортамент

Круг{г/катаный}

из стали

, выберите обозначение типоразмера

150

, активи!

зируйте обозначение экземпляра сортамента этого типоразмера и нажмите кнопку

Из;

менить экземпляр сортамента

(рис. 4.54).

Круг

В!150 ГОСТ 2590!88

08!1ГП!М2!Т ГОСТ 1050!88

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

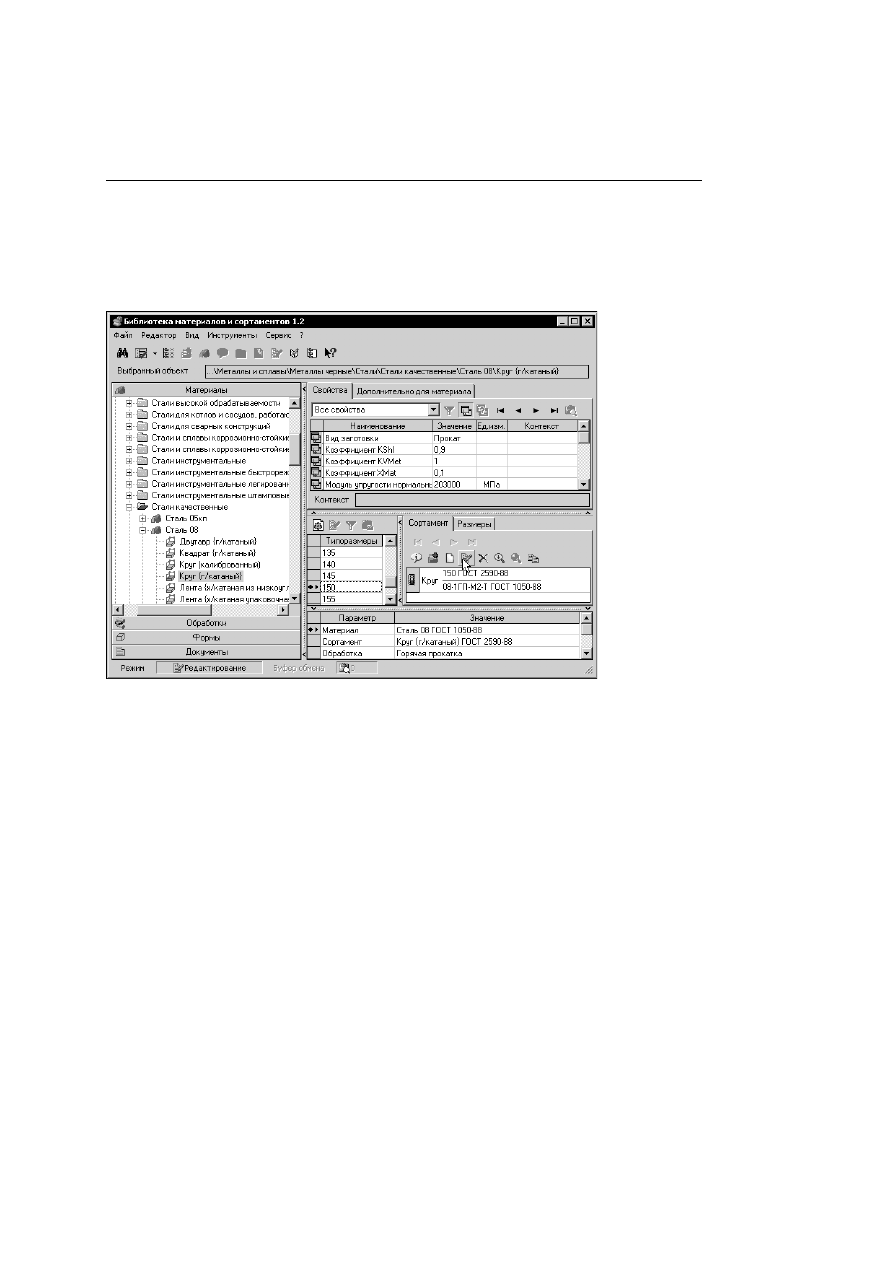

Рис. 4.54. Изменение экземпляра сортамента

Глава 4. Изменение базы данных Справочника

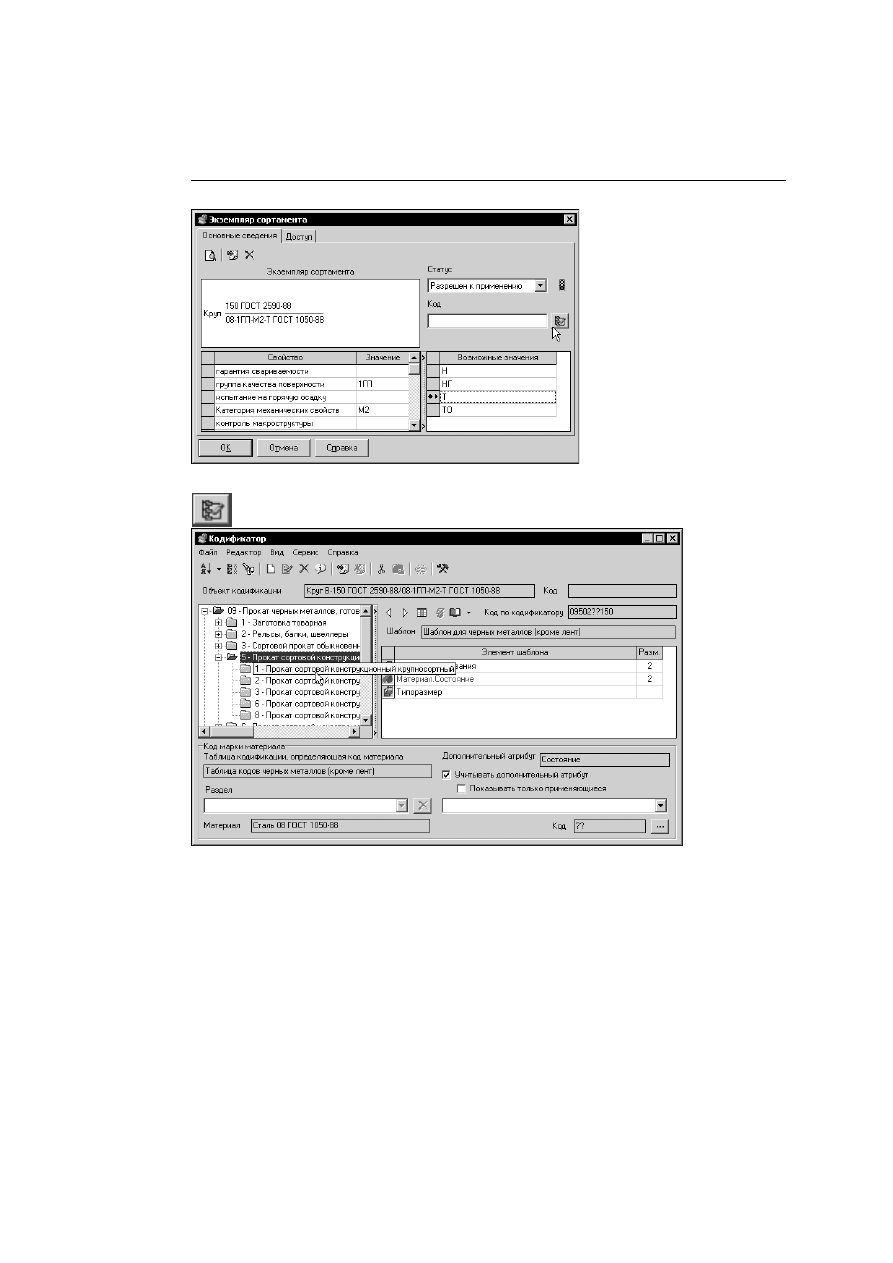

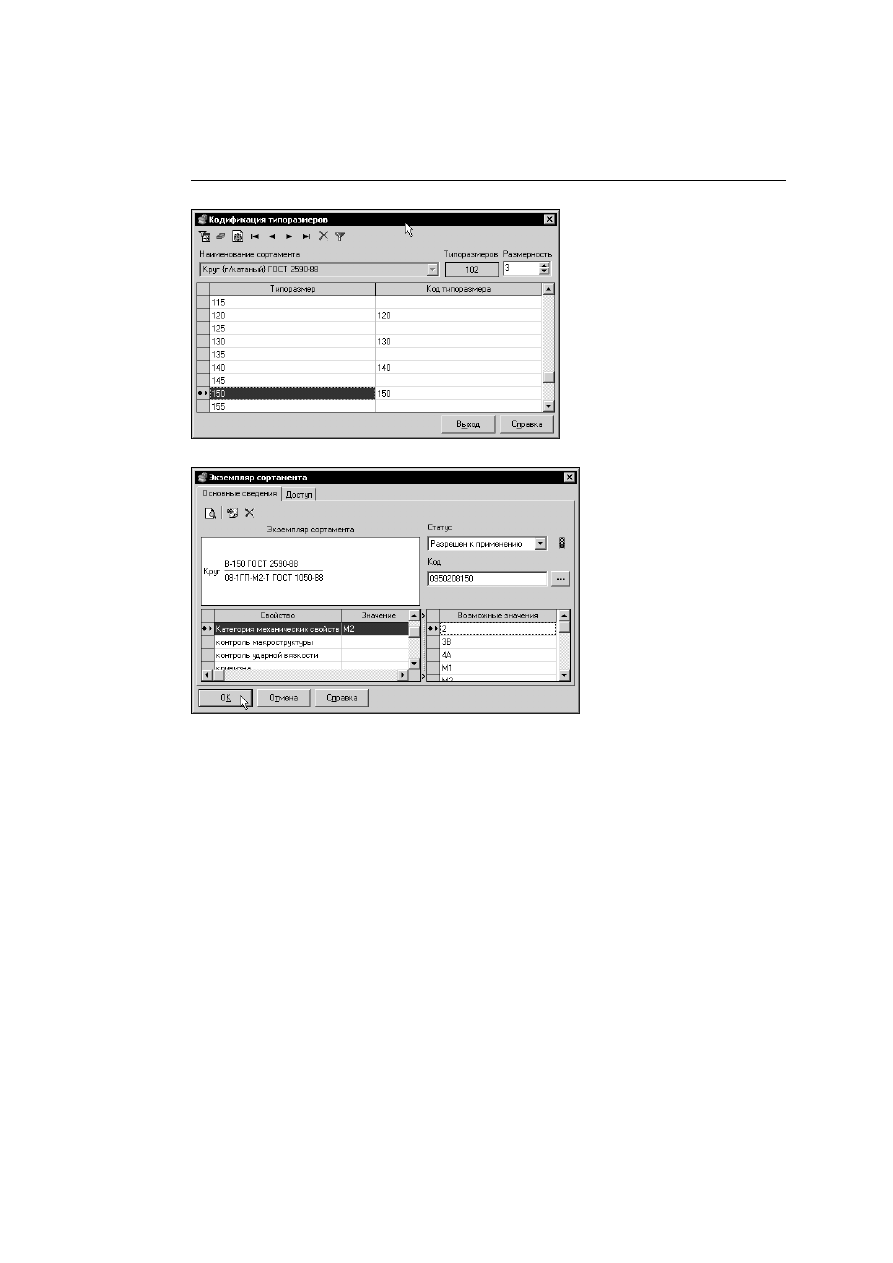

На экране появится диалог

Эк;

земпляр сортамента

(рис. 4.55).

Нажмите кнопку

Назначить код

На экране поя!
вится диалог

Кодифика;
тор

Последовательно раскройте следующие группы классификации:

09 : Прокат черных

металлов

—

5 : Прокат сортовой конструкционный

—

1 : Прокат сортовой

конструкционный

крупносортный

(рис. 4.56). По мере раскрытия групп их коды будут

последовательно добавляться в поле

Код по классификатору

. Часть разрядов этого

поля могут обозначаться знаками «?», поскольку соответствующие им коды атрибутов
пока не назначены.

Рис. 4.55.

Рис. 4.56. Диалог

Кодификатор

Библиотека материалов и сортаментов. Руководство пользователя

Чтобы структурировать таблицу кодификации, вы можете выбрать из раскрывающегося
списка

Раздел

наименование раздела, в котором будет отображаться кодифицирован!

ный объект. Этот список будет доступен, если разделы созданы при настройке кодифи!
катора (см. раздел 5.6. на с. 88).

Чтобы кодифицировать определенное значение атрибута Материал.Состояние, выдели!
те его наименование в списке элементов шаблона и включите опцию

Учитывать до;

полнительный атрибут

. Станет доступным раскрывающийся список значений атрибу!

та. Если указанная опция выключена, значение атрибута будет пустым. Этому значению
также назначается код. Выберите значение атрибута и, чтобы указать этот код, нажмите
кнопку

Таблица кодификации

справа от поля

Код

На экране появится диалог

Ко;

ды марок материалов

. Вве!

дите в поле

Код марки мате;

риала

значение кода и нажмите

<Enter>

, чтобы зафиксировать

его (рис. 4.57).

Чтобы завершить назначение кода, нажмите кнопку

Выбрать

. Диалог

Коды марок ма;

териалов

будет закрыт.

Число 08 появится в поле

Код

. Этим же числом будут заменены знаки «?» в поле

Код

по кодификатору

Чтобы назначить код типоразмера, выделите строку

Типоразмер

в списке элементов

шаблона и нажмите кнопку

Таблица кодификации

справа от поля

Код

Предложенное допущение приведено в качестве примера. В конкретном случае коды мо!
гут уже быть назначены. Для такого варианта дальнейшее изложение порядка работы
следует рассматривать как пример изменения кода атрибута Материал.Состояние. Дейс!
твия по заданию или изменению кода атрибута Профиль.Требование аналогичны рас!
сматриваемым.

Рис. 4.57.

В качестве примера атрибуту назначен код 08. Конкретное значение кода определяется
стандартом предприятия.

Глава 4. Изменение базы данных Справочника

В появившемся на экране диалоге

Кодификация типоразмеров

(рис. 4.58) введите код типоразме!
ра и нажмите

<Enter>

. Чтобы за!

вершить задание кода типоразме!
ра, нажмите кнопку

Выход

Чтобы назначить объекту Справоч!
ника код, обусловленный его по!
ложением в классификаторе, на!
жмите кнопку

Назначить код

Значение, содержащееся в поле

Код по кодификатору

будет

скопировано в поле

Код

Чтобы завершить назначение
кода объекту Справочника, за!
кройте диалог

Коды марок

материалов

. Поле

Код

в диа!

логе

Экземпляр сортамента

будет заполнено (рис. 4.59). За!
кройте этот диалог, нажав кноп!
ку

ОК

Рис. 4.58. Назначение кода типоразмеру

Рис. 4.59.

Глава 5.

Сервисные функции Справочника

Материалы, формы и обработки характеризуются различными свойствами. Перечень
этих свойств содержится в Справочнике. Одно и то же свойство материала может иметь
различные значения в зависимости от контекста, то есть состояния, условий изготовле!
ния или обработки изделия. Справочник содержит достаточное количество свойств и
контекстов. Сведения о сортаментах изделий применяются в документах системы КОМ!
ПАС в виде условных обозначений. Схемы условных обозначений содержатся в Справоч!
нике.

Вы можете редактировать и добавлять новые свойства, контексты, схемы условных
обозначений, а также настраивать работу Справочника.

5.1.

Редактирование перечня свойств

Для добавления новых свойств в Справочник вызовите ко!
манду

Сервис

—

Свойства...

. На экране появится диалог

добавления свойств объектов в Справочник (рис. 5.1).

Вы можете создавать группы свойств и новые свойства в
существующих группах. Группы свойств могут быть кор!
невыми (находиться на верхнем уровне иерархии) или
входить в состав других групп.

5.1.1.

Добавление группы свойств

Для создания новой группы свойств выберите группу, в которую будет входить вновь со!
здаваемая, и вызовите команду

Редактирование

—

Новая группа...

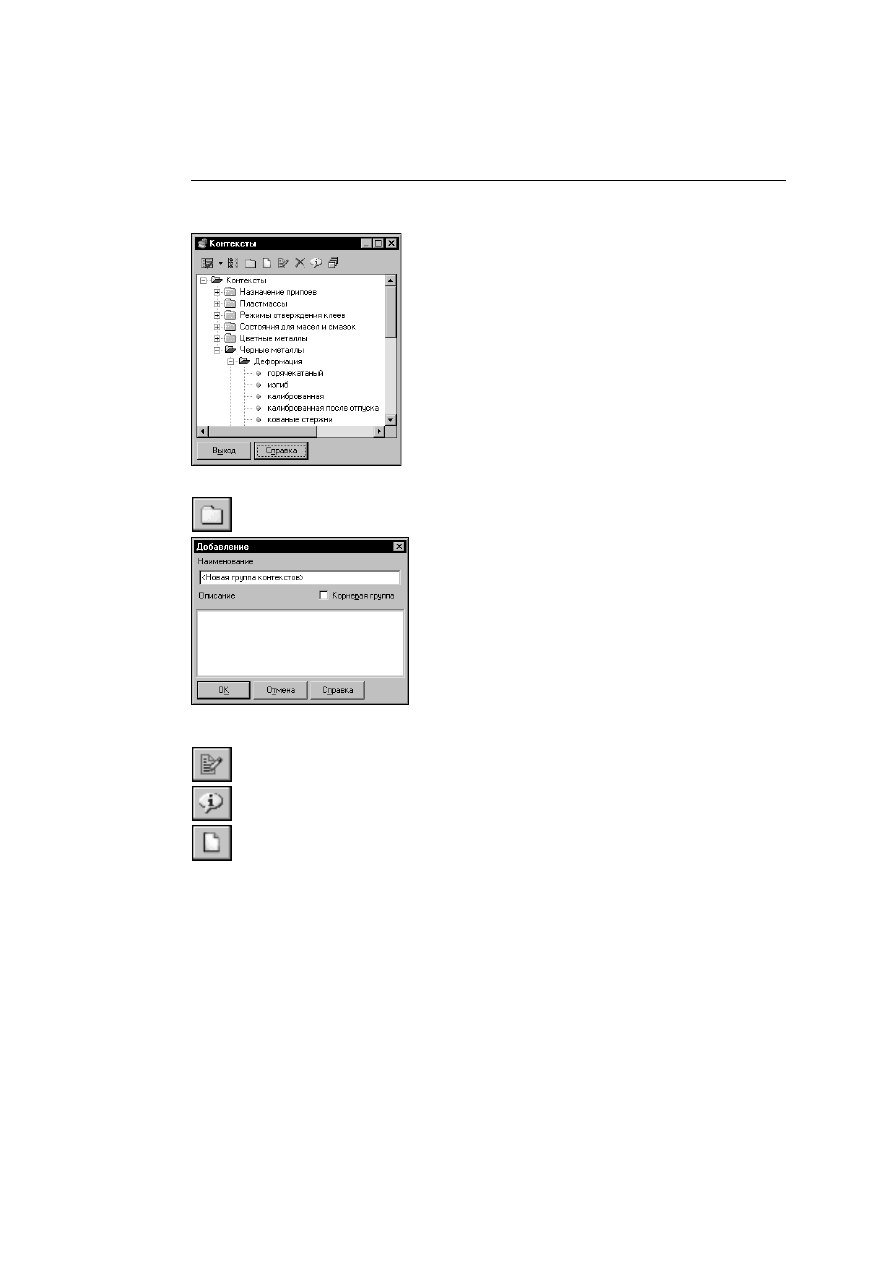

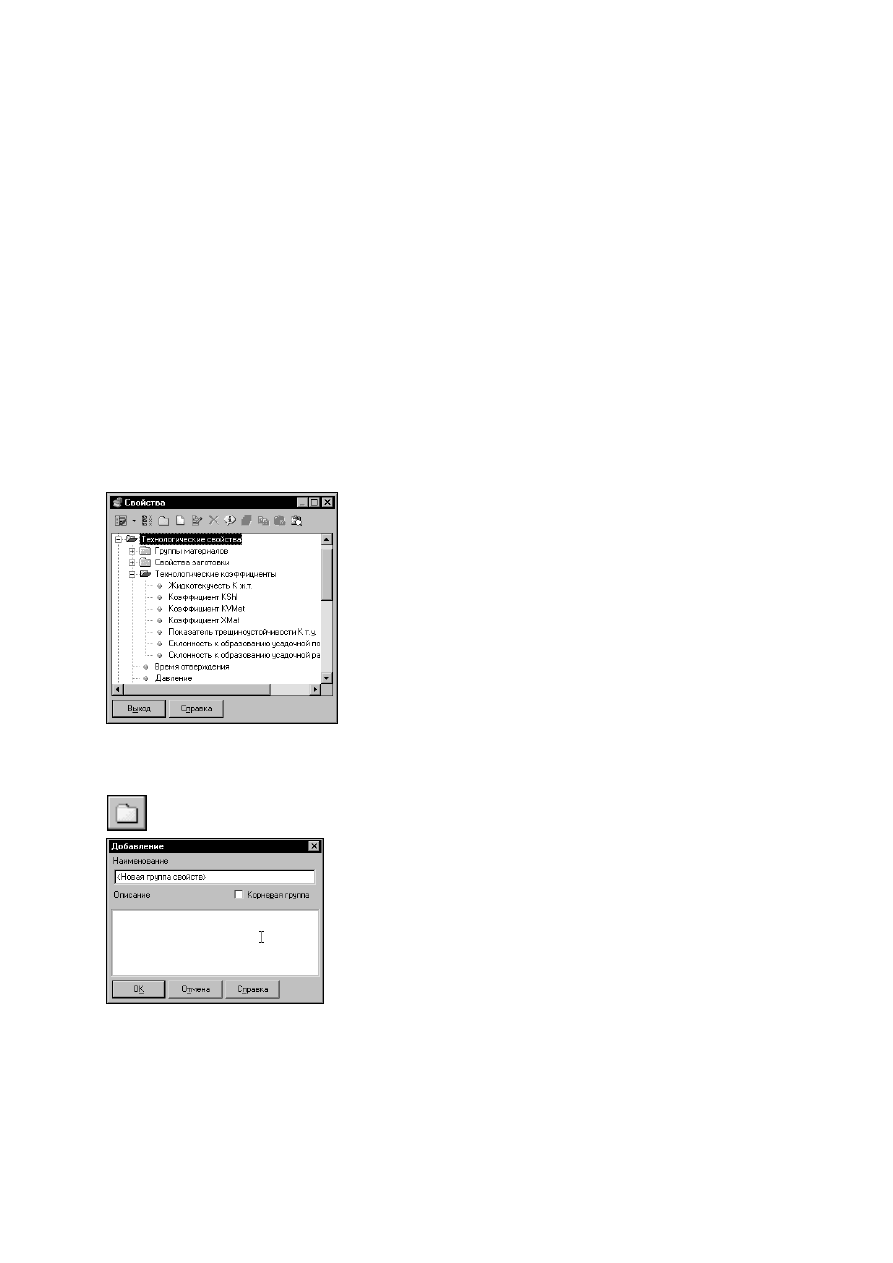

На экране появится диалог добавления группы свойств
(рис. 5.2).

Введите наименование группы в соответствующее поле.
Вы можете ввести поясняющие сведения в поле

Описа;

ние

. Чтобы расположить создаваемую группу на верхнем

уровне иерархии, включите опцию

Корневая группа

После закрытия диалога новая группа появится на вы!
бранном месте.

Рис. 5.1.

Диалог

Свойства

Рис. 5.2. Добавленние группы свойств

Глава 5. Сервисные функции Справочника

Вы можете изменить наименование группы свойств. Для этого выберите нужную группу
и нажмите кнопку

Изменить...

Чтобы просмотреть параметры группы без возможности изменения, следует нажать
кнопку

Подробнее...

5.1.2.

Добавление свойства; основные сведения

Для добавления свойства выберите группу, в которую оно будет входить. Нажмите кноп!
ку

Новое свойство...

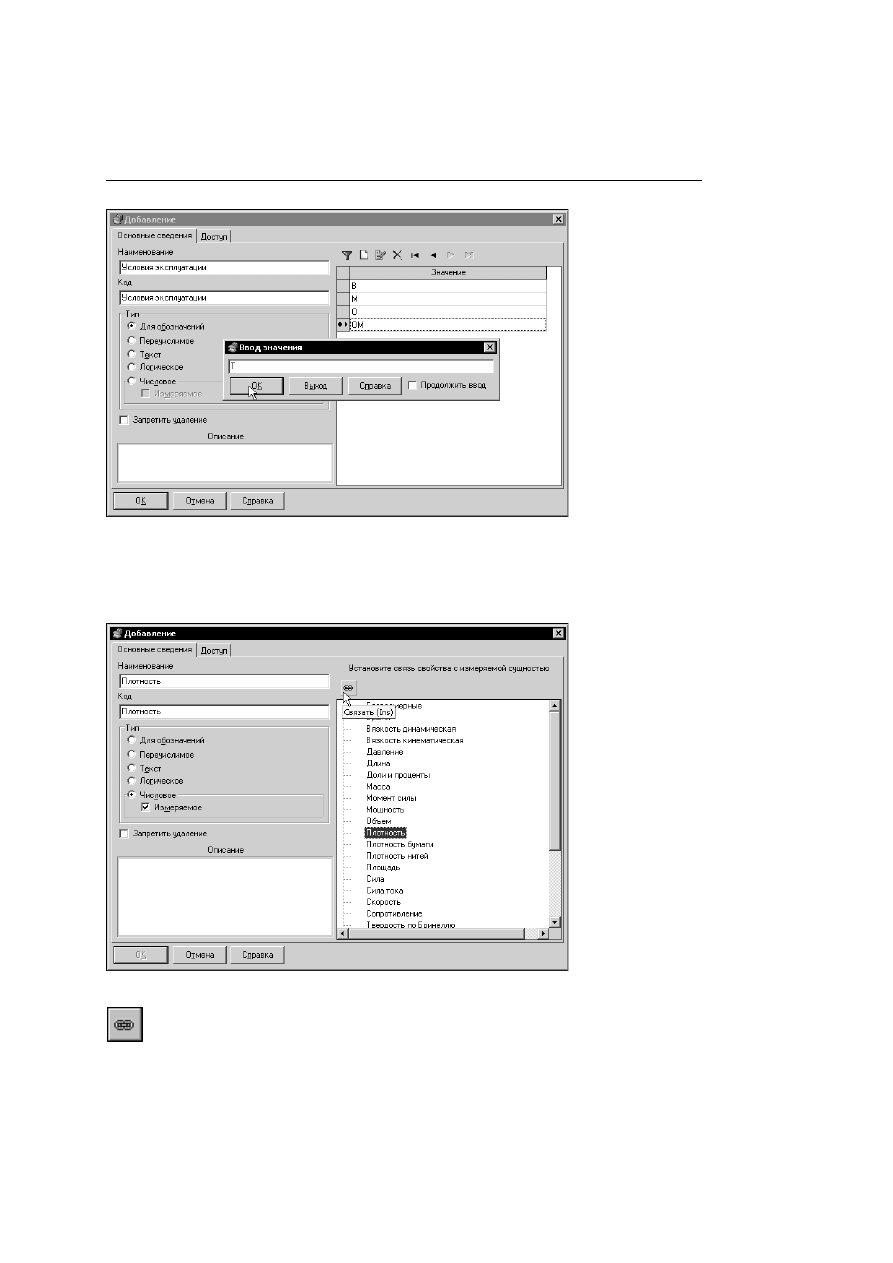

На экране появится диалог добавления нового свойства
(рис. 5.3).

Введите наименование и код свойства в соответствующие
поля.

Группа

Тип

содержит варианты свойств:

▼

Для обозначений,

▼

Перечислимое,

▼

Текст,

▼

Логическое,

▼

Числовое

Если выбран вариант

Для обозначений

, то данное свойс!

тво объекта можно будет использовать для создания стан!
дартных обозначений в документации.

Значение

Числового

свойства является числом.

Значение

Перечислимого

свойства может быть выбрано

из заранее созданного списка.

Значением

Текстового

свойства является фрагмент текс!

та.

Логическое

свойство может принимать значения

Да

или

Нет

Состав элементов управления диалога будет зависеть от выбранного типа свойства.

Рис. 5.3. Диалог добавления свойства

Библиотека материалов и сортаментов. Руководство пользователя

При выборе вари!
анта

Для обозна;

чений

в правой

части диалога ста!
новится доступной
панель

Значение

Чтобы ввести зна!
чения свойства на!
жмите кнопку

Со;

здать

на этой

панели.

В появившемся на
экране диалоге
введите необходи!
мое значение
(рис. 5.4).

Аналогичным обра!
зом следует фор!
мировать значения

свойства типа

Перечислимое

Для удобства просмотра большого количества объектов на панели

Значение

вы можете

использовать фильтрацию (см. раздел на с. 22).

При выборе вари!
анта

Числовое

становится доступ!
ной опция

Изме;

ряемое

. При

включении опции
можно связать
свойство с одной
из измеряемых
сущностей, кото!
рые содержатся в
Справочнике. Их
перечень становит!
ся доступным на
панели в правой
части диалога
(рис 5.5).

Выберите из перечня нужную измеряемую сущность. Чтобы связать с ней добавляемое
свойство, нажмите кнопку

Связать

Рис. 5.4. Добавленние свойства типа Для обозначений

Рис. 5.5. Добавление свойства типа Числовое измеряемое

Глава 5. Сервисные функции Справочника

Рядом с названием измеряемой сущности появится значок связи.

Если опция

Измеряемое

выключена, то значением свойства может быть любое число.

Для свойств типа

Числовое

Текст

Логическое

задается только тип. Конкретные значе!

ния, в отличие от типов

Для обозначений

Перечислимое

, в этом диалоге не задаются.

Вы можете защитить свойство от случайного удаления. Для этого включите опцию

За;

претить удаление

5.1.3.

Добавление свойства; назначение категории

По умолчанию в Справочнике доступны для просмотра и изменения все свойства. Доступ
к определенным свойствам может быть ограничен в зависимости от присвоенной им ка!
тегории.

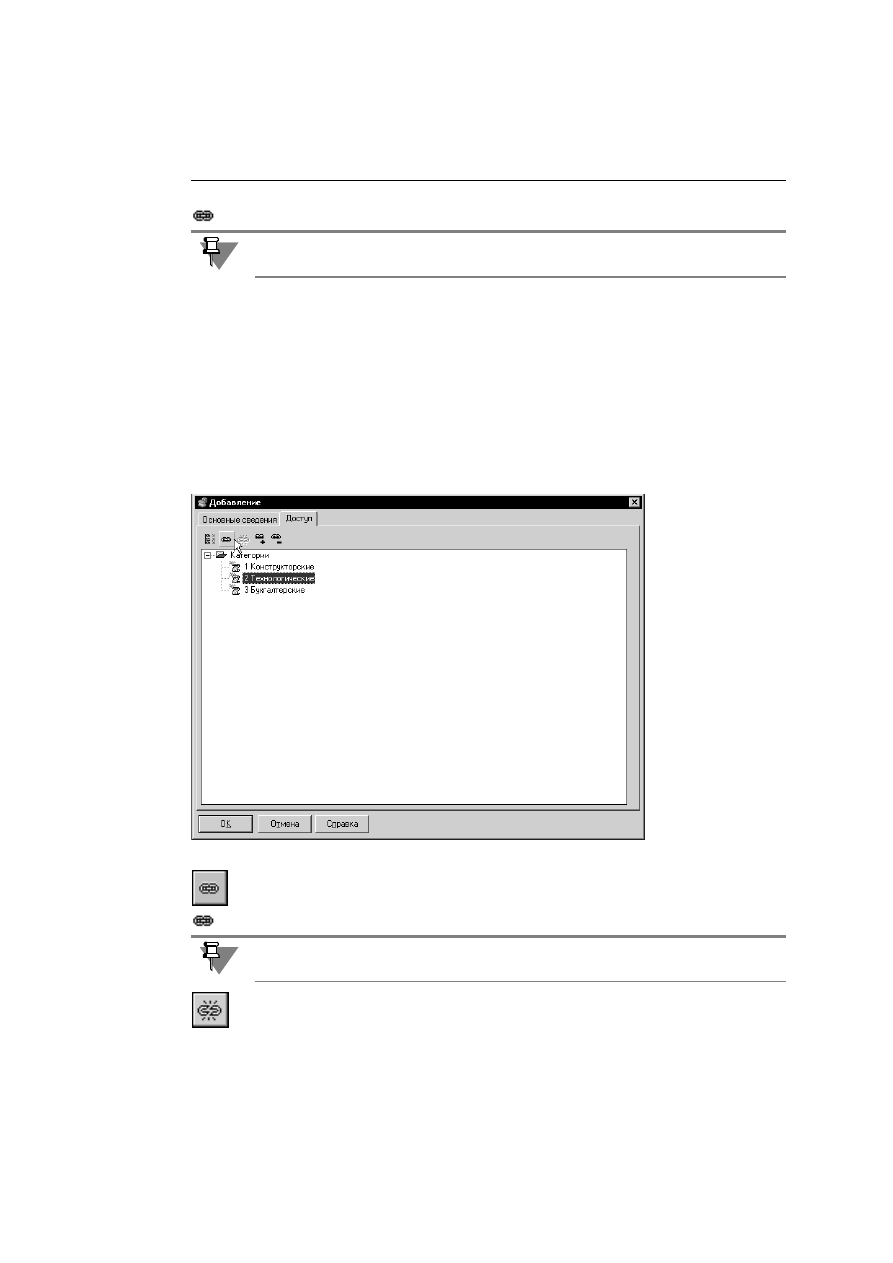

Чтобы назначить ка!
тегорию свойству,
следует раскрыть
вкладку

Доступ

(рис. 5.6). На этой
вкладке показан
структурированный
список категорий
объектов Справоч!
ника. Кнопки Панели
инструментов позво!
ляют назначать кате!
горию объекта, раз!
рывать связь
свойства с категори!
ей и управлять отоб!
ражением списка.

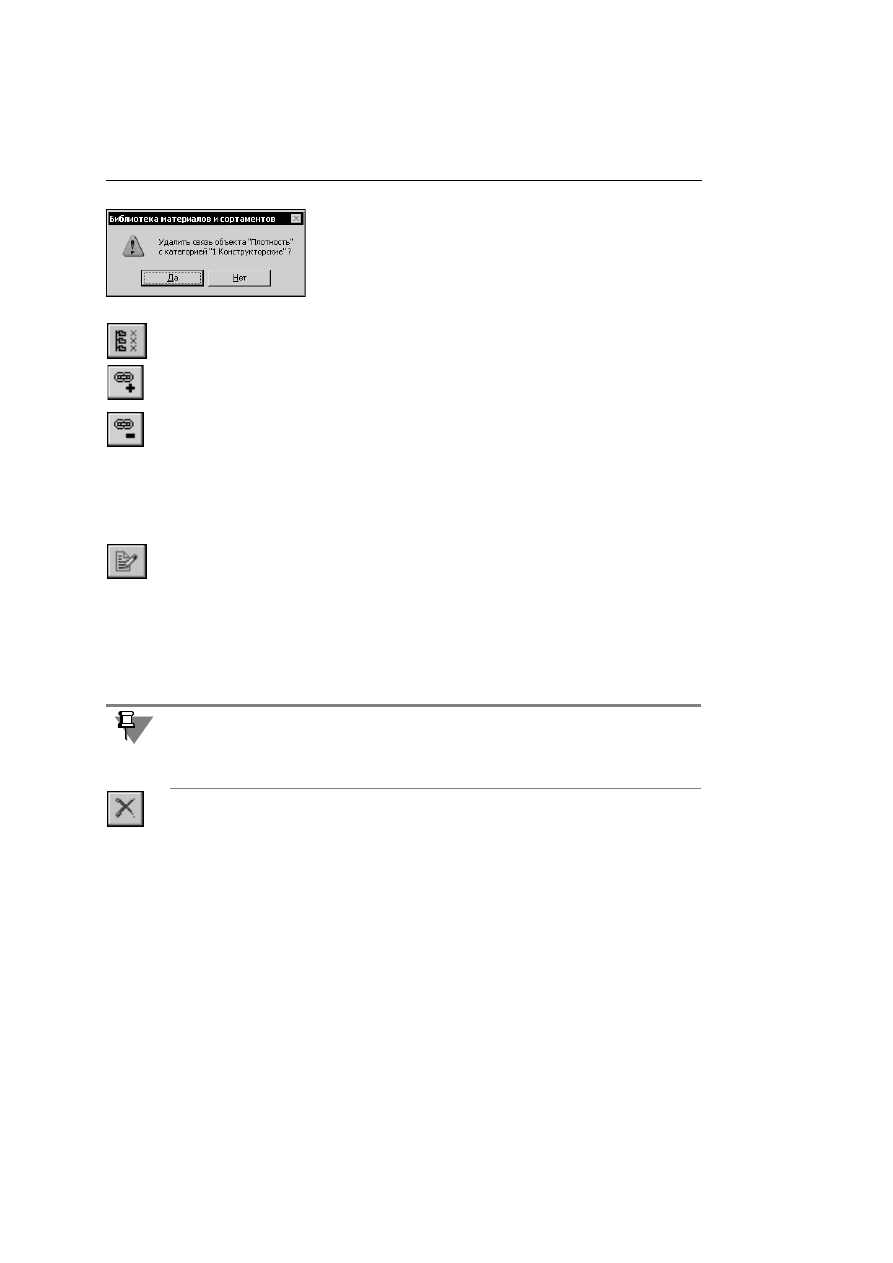

Выделите в списке наименование категории и нажмите кнопку

Назначить категорию

Пиктограмма категории изменится.

Чтобы разорвать связь свойства с категорией, выделите ее наименование и нажмите
кнопку

Удалить связь с категорией

С одной измеряемой сущностью могут быть связаны несколько свойств.

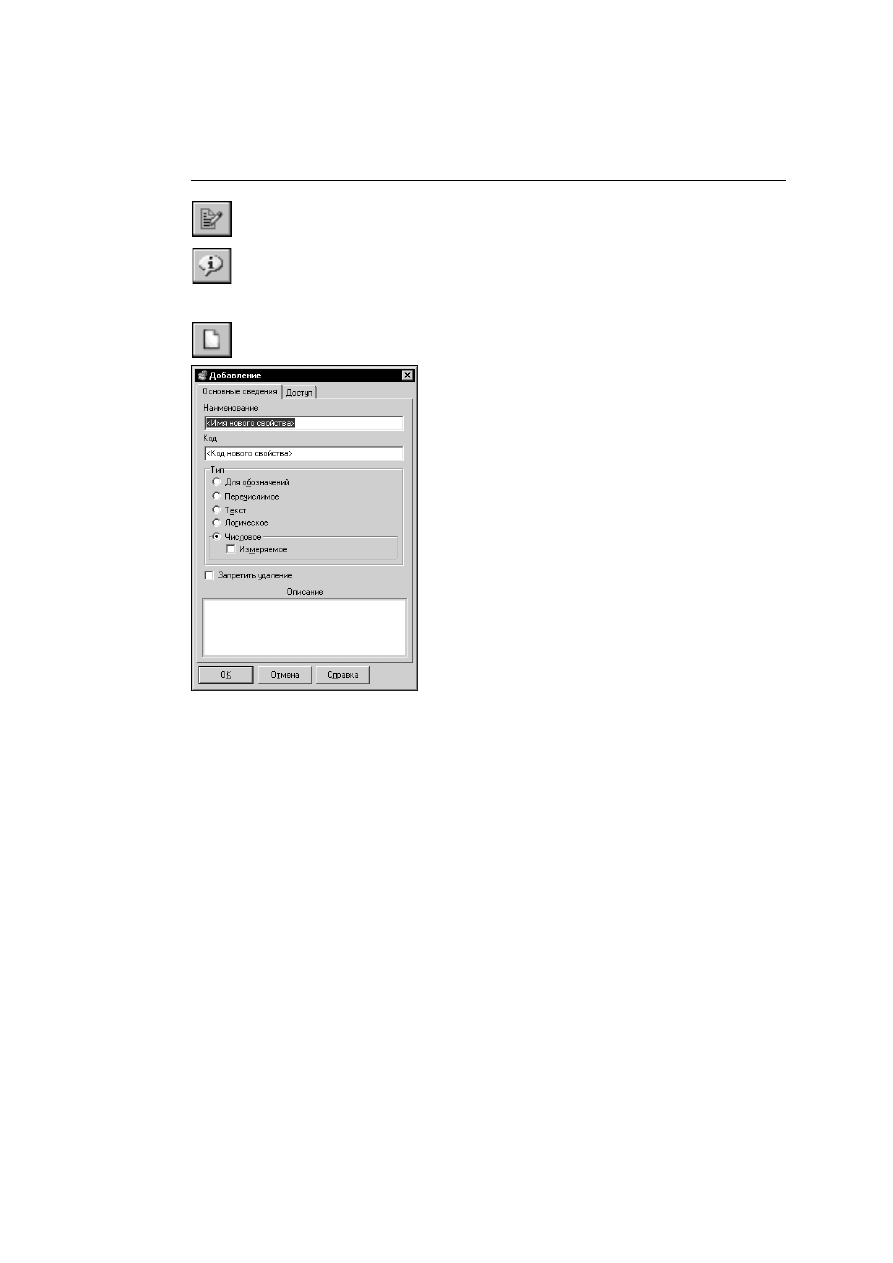

Рис. 5.6. Диалог

Добавление

; вкладка

Доступ

Свойству может быть назначено несколько категорий.

Библиотека материалов и сортаментов. Руководство пользователя

На экране появится диалог, позволяющий подтвердить удале!
ние связи или отказаться от него (рис. 5.7). После выбора вари!
анта действий этот диалог будет закрыт.

Кнопка

Свернуть дерево

позволяет закрыть все группы дерева категорий.

Кнопка

Показать только назначенные

позволяет ограничить отображение дерева ка!

тегорий таким образом, что в нем будут показаны только те из них, которые связаны с
текущим объектом.

Кнопка

Показать только неназначенные

позволяет показать в списке только катего!

рии, несвязанные с текущим объектом.

Завершив формирование свойства, нажмите кнопку

ОК

. Диалог

Добавление

будет за!

крыт, новое свойство появится в перечне. Чтобы закрыть диалог, не фиксируя сделан!
ных изменений, нажмите кнопку

Отмена

После закрытия диалога новое свойство появится в перечне.

Вы можете изменить свойство объектов Справочника. Для этого выберите нужное
свойство. Нажмите кнопку

Изменить...

На экране появится диалог изменения параметров свойства. Внешний вид и назначение
элементов управления этого диалога аналогичны рассмотренным для диалога добавле!
ния.

5.1.4.

Удаление свойств и их групп

Cвойства объектов и их группы свойств могут быть удалены из Справочника.

Для удаления выберите нужный объект и нажмите кнопку

Удалить

у1

Рис. 5.7.

Невозможно удаление группы, в которую входят свойства или другие группы. Чтобы уда!
лить группу, необходимо предварительно удалить входящие в нее объекты.
Невозможно удаление свойства, у которого включена опция

Запретить удаление

. Что!

бы удалить такое свойство, необходимо выключить эту опцию.

Глава 5. Сервисные функции Справочника

Если выбранное свойство используется для описания
объектов Справочника, то на экране появится диалог

Удаление объекта

(рис. 5.8).

Диалог содержит перечень объектов справочника, в
описание которых входит это свойство. Для под!
тверждения удаления нажмите кнопку

ОК

Вы можете просмотреть перечень всех объектов Справочника, в описании которых ис!
пользуется конкретное свойство. Для этого выберите его и нажмите кнопку

Объекты с

указанным свойством.

На экране появится диалог

Объекты с указанным
свойством

(рис. 5.9).

Состав элементов управле!
ния этого диалога и пере!
чень отображаемых в нем
объектов зависит от типа
свойства и режима работы
Справочника.

Если типом свойства являет!
ся

Для обозначений

, то в

диалоге будут показаны
обозначения экземпляров

сортамента, в которых используется данное свойство.

Чтобы просмотреть обозначение экземпляра сортамента в отдельном диалоге, нажмите
кнопку

Обозначение экземпляра сортамента

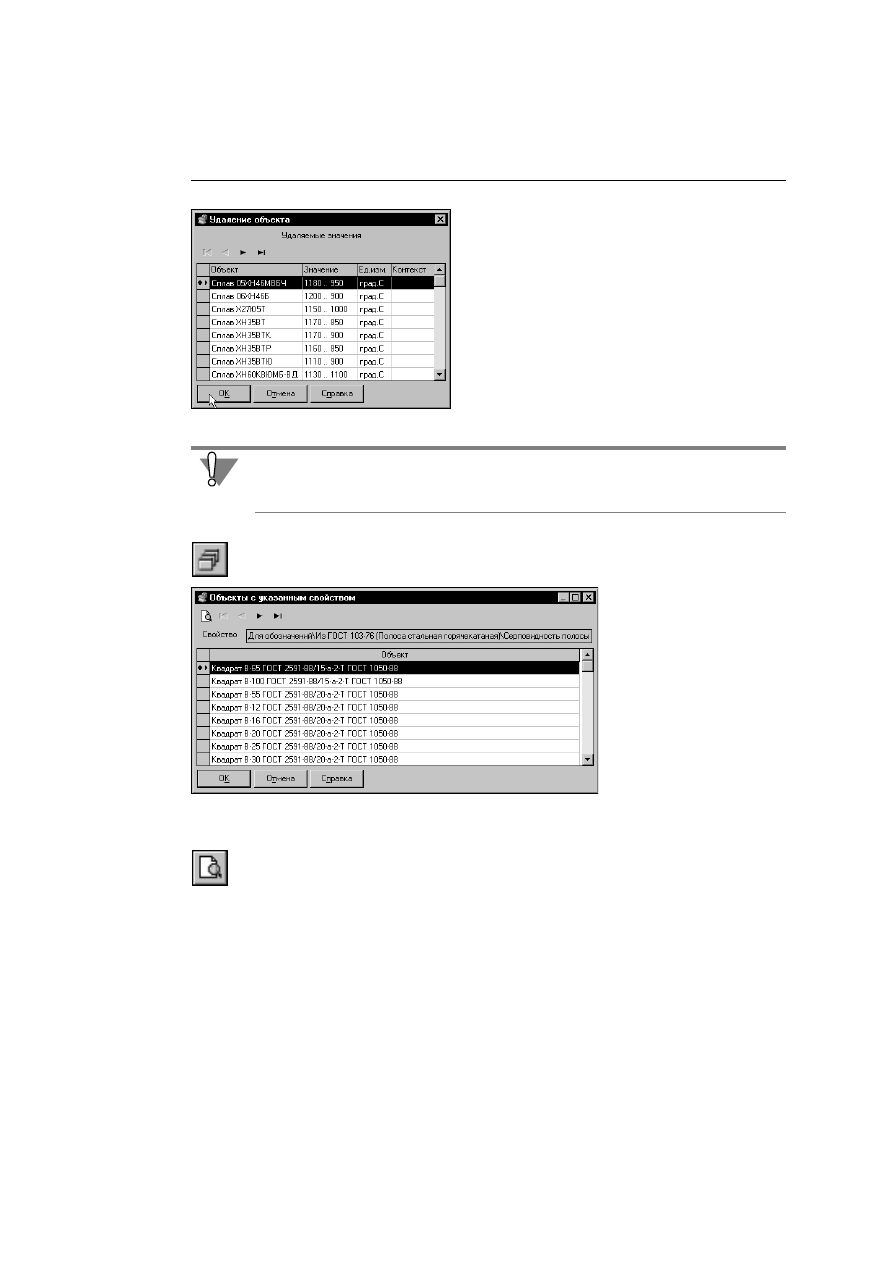

Рис. 5.8. Диалог

Удаление объекта

Удаление свойства, которое используется в Справочнике, может привести к некоррект!
ной работе интегрированных с ним приложений. Данное действие не может быть авто!
матически отменено.

Рис. 5.9. Диалог

Объекты с указанным свойством

Библиотека материалов и сортаментов. Руководство пользователя

Для свойств других типов диалог будет содержать
перечень объектов Справочника, в описании кото!
рых используется данное свойство.

Вы можете изменить значение свойства и контекст
его существования для объекта. Для этого выберите
объект и нажмите кнопку

Изменить

В появившемся на экране диалоге редактирования
свойств сделайте необходимые изменения.

Для объекта вы можете назначить другое свойство. Для этого выберите объект и нажми!
те кнопку

Назначить другой тип свойства...

На экране появится диалог

Свойства

(рис. 4.14 на с. 49). Выберите нужное свойство из

перечня и нажмите кнопку

Выбрать

Объект будет удален из диалога

Объекты с указанным свойством

. Теперь он описы!

вается другим свойством.

В режиме Чтение кнопки

Изменить

Назначить другой тип свойства

будут недо!

ступными.

Свойства объектов, содержащиеся в Справочнике можно копировать в буфер обмена и
вставлять из него в нужном месте. Чтобы поместить свойство в буфер обмена выберите
его мышью и нажмите кнопку

Копировать

Чтобы вставить объект из буфера обмена, выберите нужное место и нажмите кнопку

Вставить

Свойство будет вставлено в выбранное место.

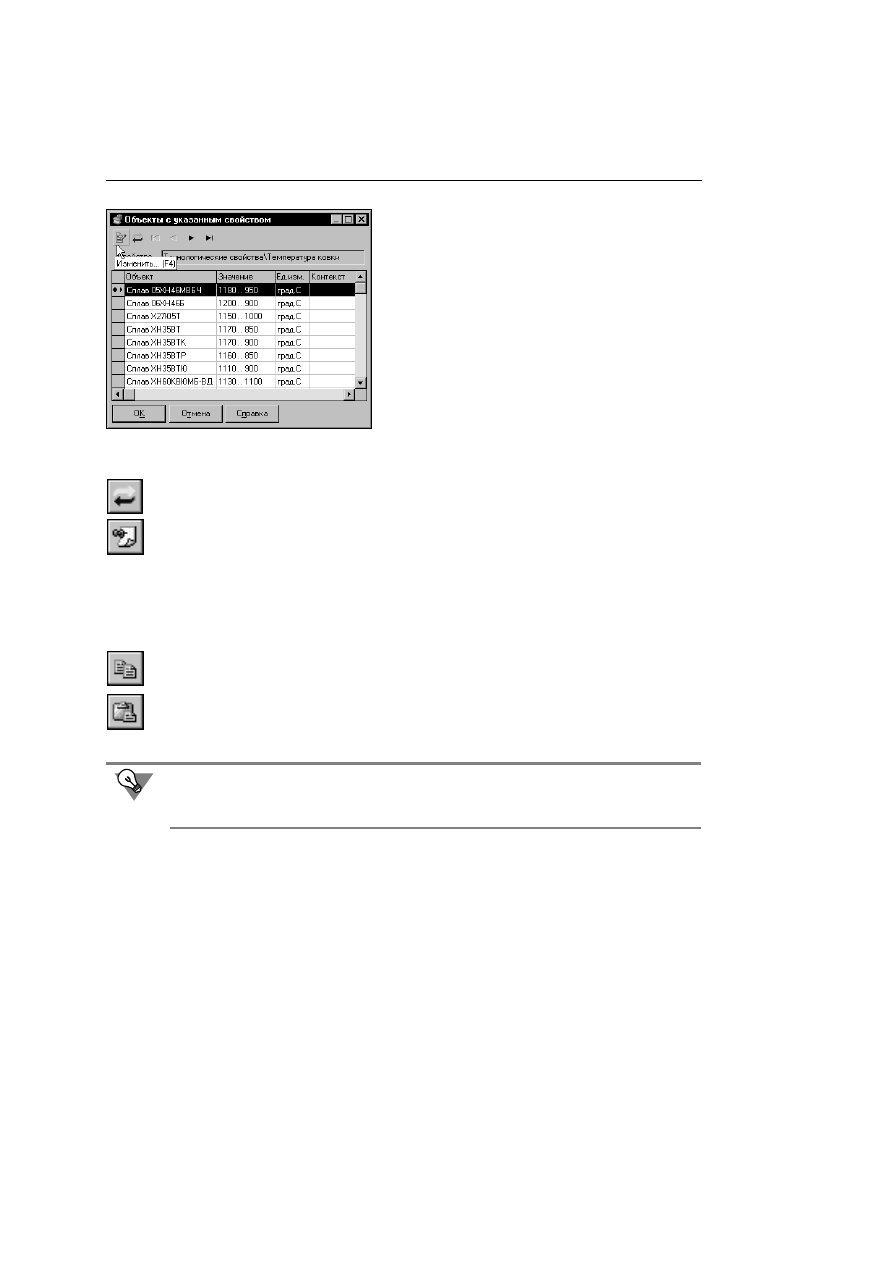

Рис. 5.10. Диалог

Объекты

с указанным свойством

Целесообразно воспользоваться буфером обмена при создании свойства, которое будет
незначительно отличаться от уже существующего в Справочнике. При этом объем изме!
нений вставленного из буфера свойства будет минимальным.

Глава 5. Сервисные функции Справочника

5.2.

Редактирование перечня контекстов

Для добавления новых контекстов вызовите команду

Сервис

—

Контексты...

. На экране появится диалог добав!

ления контекстов объектов в Справочник (рис. 5.11).

Вы можете создавать группы контекстов и новые контексты в
существующих группах. Группы могут быть корневыми (нахо!
диться на верхнем уровне иерархии) или входить в состав
других групп.

Для создания новой группы контекстов выберите группу, в которую будет входить вновь
создаваемая и нажмите кнопку

Новая группа...

На экране появится диалог

Добавление

(рис. 5.12).

Введите наименование группы контекстов. Вы можете ввес!
ти поясняющее описание в соответствующее поле. Вы мо!
жете расположить создаваемую группу на верхнем уровне
иерархии. Для этого включите опцию

Корневая группа

После закрытия диалога новая группа появится на выбран!
ном месте.

Вы можете изменить наименование группы контекстов. Для этого выберите группу и на!
жмите кнопку

Изменить...

Для просмотра параметров группы без возможности изменения нажмите кнопку

Под;

робнее...

Для добавления контекста выберите группу, в которую он будет входить, и нажмите
кнопку

Новый контекст...

Рис. 5.11. Диалог

Контексты

Рис. 5.12. Добавление

группы контекстов

Библиотека материалов и сортаментов. Руководство пользователя

На экране появится диалог добавления нового контекста
(рис. 5.13).

Введите наименование контекста. Вы можете ввести пояс!
няющее описание в соответствующее поле.

После закрытия диалога новый контекст появится в пере!
чне.

Вы можете изменить наименования контекстов и их групп. Для этого выберите нужный
объект и нажмите кнопку

Изменить...

На экране появится диалог изменения параметров контекста. Внешний вид и назначение
органов управления этого диалога аналогичны рассмотренным для диалога добавления.

Вы можете удалить контексты и их группы из Справочника. Удаление группы возможно
только при отсутствии входящих в нее контекстов и их групп. Для удаления выберите
нужный объект. Вызовите команду

Редактирование

—

Удалить

Если выбранный контекст используется для опи!
сания объектов Справочника, то на экране поя!
вится диалог

Удаление объекта

(рис. 5.14).

Диалог содержит перечень объектов справочни!
ка, в описание которых входит это свойство. Для
подтверждения удаления нажмите кнопку

ОК

Вы можете просмотреть перечень всех объектов Справочника, в описании которых ис!
пользуется конкретный контекст. Для этого выберите его и нажмите кнопку

Объекты с

указанным контекстом

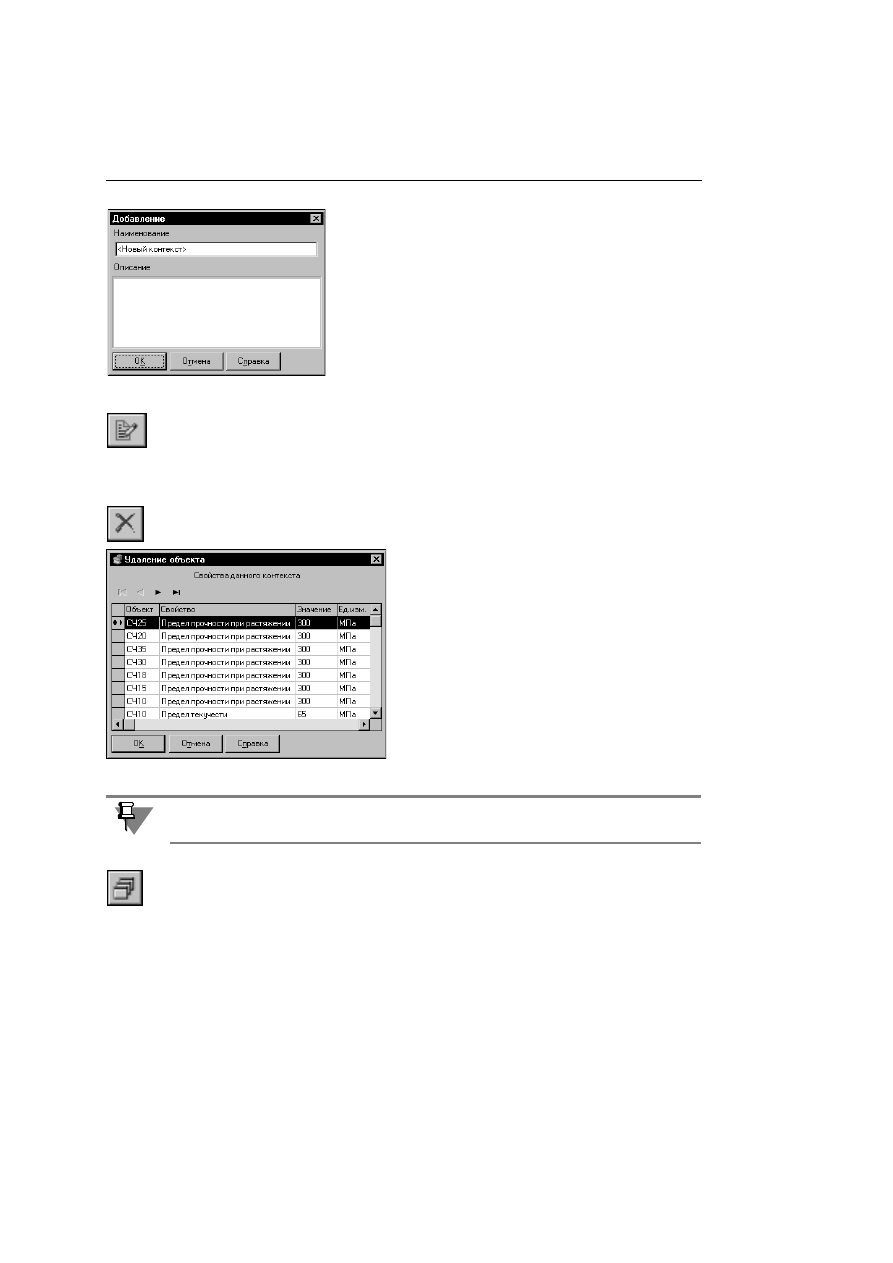

Рис. 5.13. Добавление контекста

Рис. 5.14. Диалог

Удаление объекта

Удаление контекста, которое используется в Справочнике, может привести к его некор!
ректной работе. Данное действие не может быть автоматически отменено.

Глава 5. Сервисные функции Справочника

На экране появится диалог

Объекты и свойства с ука;

занным контекстом

(рис. 5.15).

Он содержит перечень объектов Справочника, в описа!
нии которых используется данный контекст.

Вы можете изменить значение свойства и контекст его
существования для объекта. Для этого выберите объект
и нажмите кнопку

Изменить...

В появившемся на экране диалоге редактирования
свойств сделайте необходимые изменения. Если вы из!
мените контекст, то объект будет удален из перечня в
диалоге

Объекты и свойства с указанным контекс;

том

. Теперь значение его свойства существует в другом

контексте.

Для свойства объекта вы можете назначить другой контекст. Для этого выберите объект
и нажмите кнопку

Сменить контекст...

На экране появится диалог

Контексты

(рис. 4.16 на с. 50). Выберите нужный контекст

из перечня и нажмите кнопку

Выбор

Объект будет удален из диалога

Объекты и свойства с указанным контекстом

. Те!

перь значение его свойства существует в другом контексте.

5.3.

Создание схемы условного обозначения
экземпляра сортамента

Справочник позволяет создавать экземпляры сортамента. Для этого должен быть пред!
варительно создан шаблон условного обозначения в соответствии с ГОСТ на ТУ.

При формировании экземпляра сортамента в поля шаблона должны быть введены кон!
кретные значения объектов Справочника.

Для заполнения полей шаблона могут быть использованы следующие объекты:

▼

значения свойств типа

Для обозначений

▼

значения предопределенных атрибутов Справочника.

Создание свойств указанного типа рассмотрено в разделе 5.1. на с. 72. Набор значений
свойства формируется пользователем. Значения из этого набора выбираются и подстав!
ляются в поля шаблона при создании экземпляра сортамента произвольно. При этом
для одного типоразмера может быть создано несколько экземпляров сортамента, кото!
рые отличаются значениями свойств.

Если в качестве типа поля шаблона выбран атрибут, то значение этого поля при создании
экземпляра сортамента будет выбрано из Справочника автоматически и не может быть
изменено произвольным образом. Например, если в шаблоне используется атрибут Ти!
поразмер, то при создании экземпляра сортамента в это поле будет автоматически под!
ставлено обозначение типоразмера, для которого создается этот экземпляр. В поле с ат!
рибутом

Сортамент.форма

будет автоматически вставлено наименование формы

сортамента, то есть все экземпляры сортамента

Квадрат

будут квадратами.

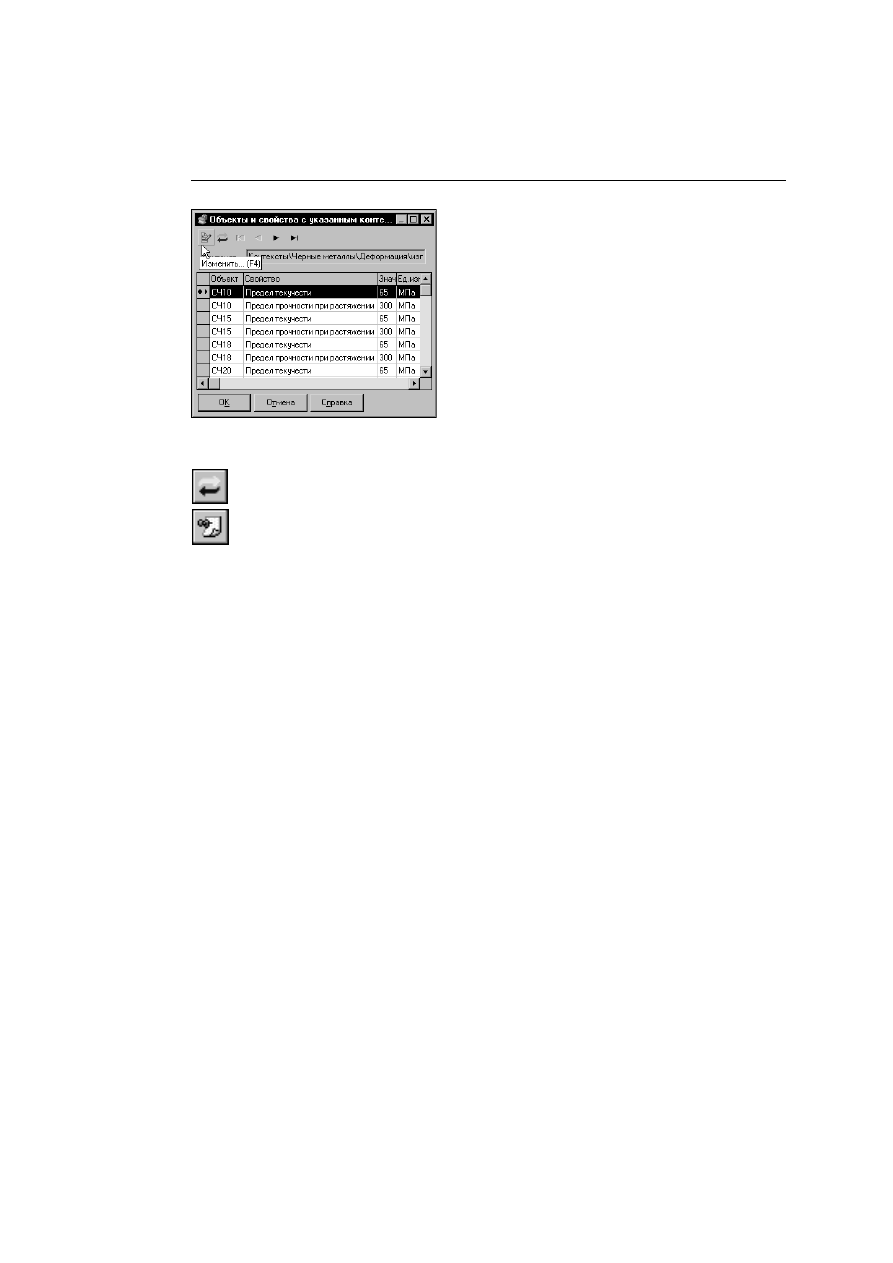

Рис. 5.15. Диалог

Объекты и свойства

с указанным контекстом

содержание .. 34 35 36 37 ..
