Аскон КОМПАС-3D. Руководство по библиотекам

Глава 2. Интерфейс Справочника

Глава 2.

Интерфейс Справочника

Запустить Справочник можно следующими способами:

▼

при использовании Справочника в качестве самостоятельного приложения — из главно!
го меню Windows;

▼

при использовании Справочника под управлением системы КОМПАС запуск производит!
ся автоматически по запросу программы — получателя требуемой информации.

Библиотека материалов и сортаментов является приложением Windows. Его окно имеет
стандартные для этой операционной системы внешний вид и органы управления
(рис 2.1).

2.1.

Элементы управления

В верхней части окна расположена строка заголовка. Она содержит название програм!
мы. Находящаяся в левом верхнем углу окна кнопка системного меню предназначена
для выполнения различных операций с окном программы. В правом верхнем углу окна
находятся стандартные кнопки

Свернуть

Развернуть/Восстановить

Закрыть

, так!

же управляющие окном.

Ниже заголовка окна распо!
ложена

Строка меню

(рис. 2.2).

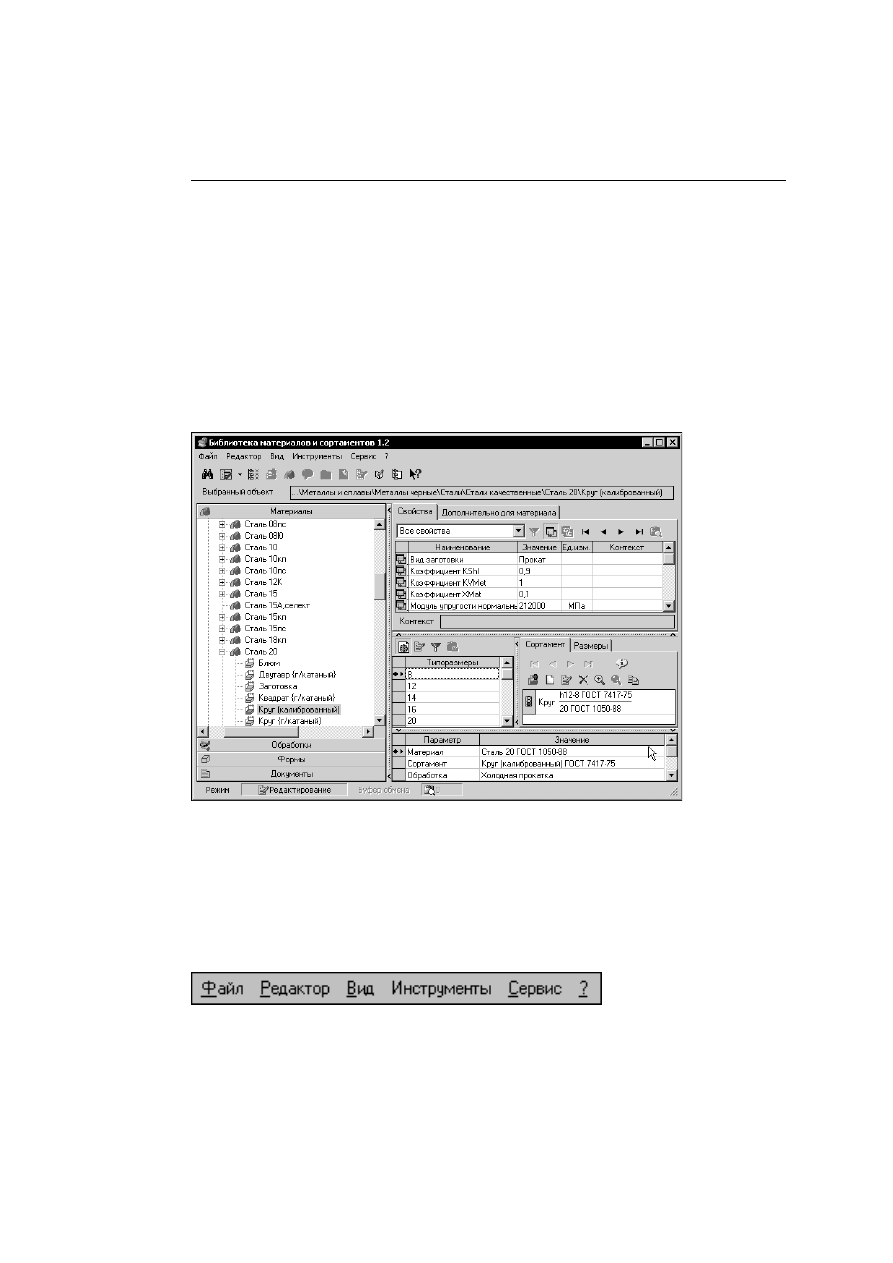

Рис. 2.1.

Главное окно программы

Рис. 2.2. Строка меню

Библиотека материалов и сортаментов. Быстрый старт

Для вызова команд меню может использоваться мышь или клавиатура.

Использовать клавиатуру для вызова команд можно следующими способами.

▼

Активизировать Строку меню, нажав и отпустив

<Alt>

. Чтобы вызвать команду, следует

выделить ее название клавишами управления курсором («стрелками») и нажать

<Enter>

Для окончания работы с меню без вызова какой!либо команды нажмите

<Esc>

▼

Если в названии команды меню одна из букв подчеркнута, можно вызвать эту команду,
нажав

<Alt>

и, не отпуская ее, подчеркнутую букву. Команда может содержать подменю.

Чтобы вызвать команду подменю, следует нажать букву, подчеркнутую в ее названии, не
нажимая

<Alt>

▼

Некоторые команды можно вызвать нажатием комбинаций кла!

виш. Эти комбинации показаны справа от названия команды в
меню. Например, команду

Поиск...

можно вызвать, нажав

<Ctrl>

<F>

(рис. 2.3). Такие комбинации клавиш можно исполь!

зовать без предварительной активизации Строки меню.

Под строкой меню находится

Панель инструментов

— набор кнопок для вызова ко!

манд Справочника (рис 2.4).

Эти кнопки дублируют команды Строки меню. Состав панели зависит от режима работы
Справочника и от активной вкладки

Панели выбора

(см. раздел 2.2.1.).

Чтобы узнать название кнопки

Панели инструментов

, наведите на нее указатель мы!

ши. Через некоторое время название появится на экране.

Для включения и выключения элементов интерфейса окна Справочника служит команда

Вид

. При вызове этой команды раскрывается список названий. Рядом с ними в меню по!

являются и исчезают «галочки». «Галочка» рядом с названием соответствует включен!
ному элементу интерфейса. Вы также можете управлять их показом, используя кнопку

Вид

на

Панели инструментов

В нижней части окна находится

Строка состояния

. Она показывает текущий режим ра!

боты Справочника: Чтение или Редактирование и позволяет изменять его.

Поле

Режим

содержит наименование текущего режима работы, например, Чтение. Что!

бы изменить режим, щелкните мышью в этом поле. Содержимое поля также изменится.
В нем будет находиться строка Редактирование.

В зависимости от режима работы Справочника состав элементов управления

Строки

состояния

может изменяться.

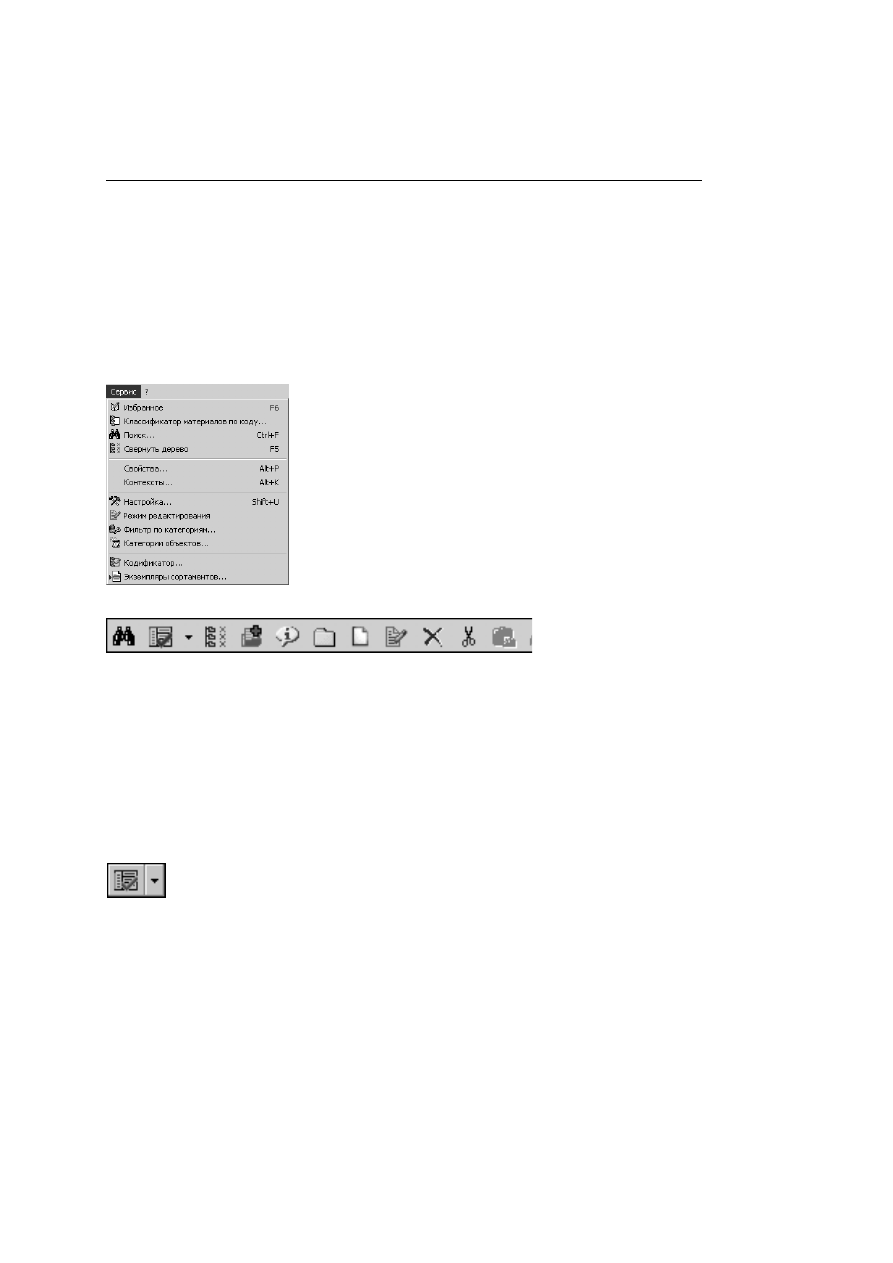

Рис. 2.3.

Рис. 2.4. Панель инструментов

Глава 2. Интерфейс Справочника

В режиме Редактирование

Строка состояния

содержит информационное поле

Буфер

обмена

. В нем показано количество объектов в буфере обмена Справочника.

2.2.

Рабочие панели окна программы

Большую часть окна Справочника занимают рабочие панели —

Панель выбора

Ин,

формационная панель

В них производится выбор материалов, форм, видов обработки и прочих сведений, а
также выводится справочная информация.

2.2.1.

Панель выбора

Эта панель предназначена для выбора объектов Справочника из раз!
личных классификаторов (рис. 2.5).

Панель выбора

содержит следующие вкладки:

▼

Материалы

▼

Обработки

▼

Формы

▼

Документы

Они соответствуют способам классификации объектов Справочника.

На вкладке

Материалы

выбор объекта начинается с классификатора материалов, далее

возможен выбор сортамента материала, типоразмера из списка

Типоразмеры

и экзем!

пляра сортамента на вкладке

Сортамент

На вкладке

Обработки

выбор объекта начинается с классификатора видов обработки,

далее возможен выбор формы, материала, типоразмера из списка

Типоразмеры

и эк!

земпляра сортамента на вкладке

Сортамент

На вкладке

Формы

выбор объекта начинается с классификатора форм, далее возможен

выбор сортамента, материала, типоразмера из списка

Типоразмеры

и экземпляра сор!

тамента на вкладке

Сортамент

Вкладка

Документы

позволяет выбирать объект, зная обозначение нормативного доку!

мента (стандарта), который определяет требования к объекту. От выбора типа документа
на панели выбора зависит навигация по объектам.

Кнопка

Показать материалы с учетом применяемости

позволяет ограничить пере!

чень объектов, отображаемых на вкладках

Панели выбора

Если кнопка нажата, то будут показаны только те объекты, для которых созданы экзем!
пляры сортамента или включена опция

Применяемость

для материала (см.

раздел 3.2.1.).

Включение опции

Применяемость

для материала не влияет на отображение объектов

вкладок

Формы

Обработки

, а также для разделов

Сортамент

Технические усло,

вия

Обработки

вкладки

Документы

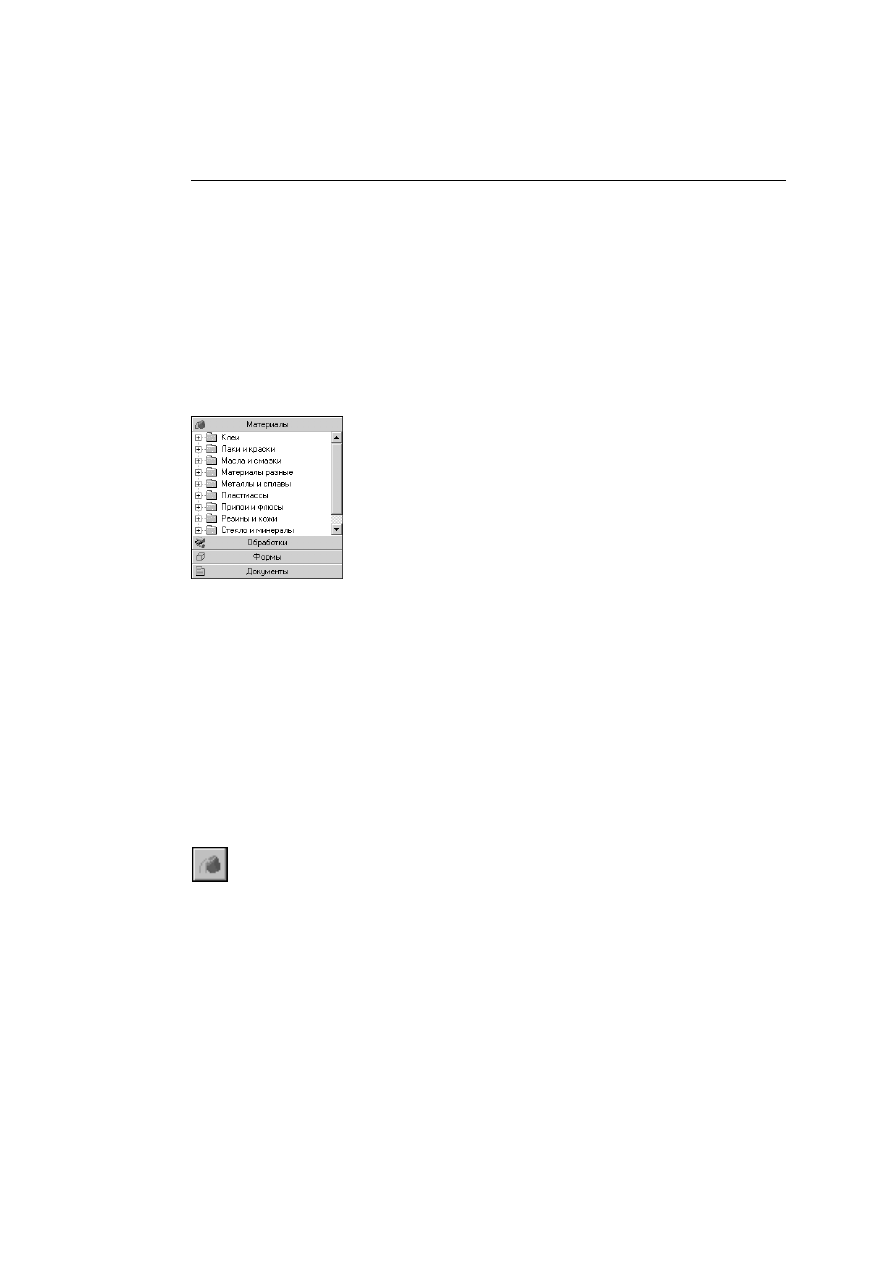

Рис. 2.5. Панель выбора

2.2.2.

Информационная панель

Назначение

Информационной пане,

ли

— отображение свойств выбранно!

го объекта Справочника (рис 2.6).

Она содержит элементы управления:

▼

вкладка

Свойства

▼

вкладка

Дополнительно для ма,

териала

▼

список

Типоразмеры

▼

вкладка

Сортамент

▼

вкладка

Размеры

▼

панель

Параметры объекта

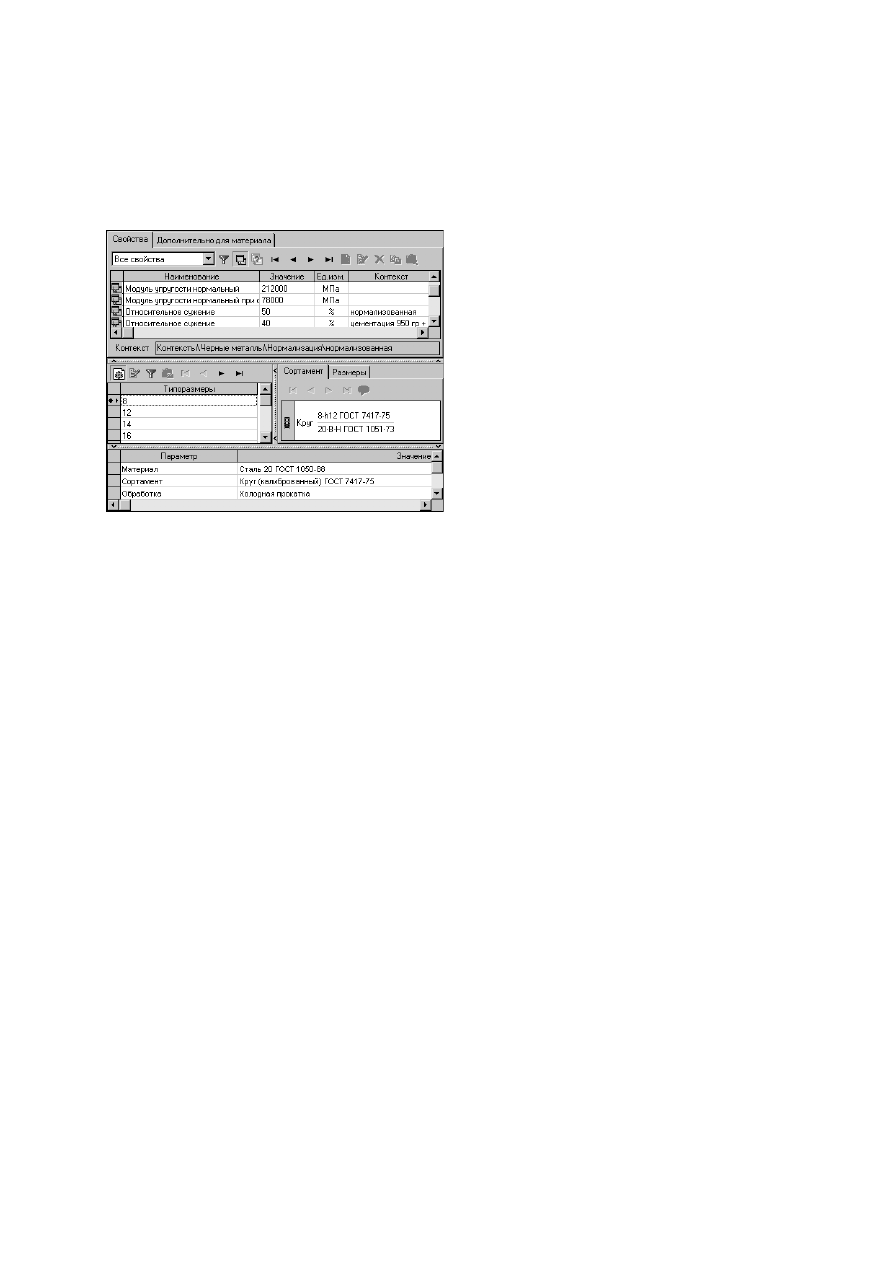

Рис. 2.6. Информационная панель. Вкладка

Свойства

Глава 3. Общие принципы использования Справочника

Глава 3.

Общие принципы использования Справочника

3.1.

Способы получения и использования
сведений из Справочника

Чтобы получить сведения из Справочника, можно использовать один из двух способов:
Выбор или Поиск.

3.1.1.

Выбор объекта

Выбор объекта следует начинать со входа в один из классификаторов: Материалы, Об!
работки, Формы, Документы. Внутри классификатора необходимо последовательно
раскрывать его разделы, чтобы выделить требуемый объект. Свойства этого объекта бу!
дут показаны на Информационной панели.

3.1.2.

Поиск объекта

Этот способ целесообразно использовать, чтобы выбрать объект или группу объектов,
свойства которых соответствуют заданным условиям поиска. Чтобы начать поиск, сле!
дует открыть окно поиска, вызвав команду

Сервис

—

Поиск...

В этом окне необходимо задать требуемый набор условий поиска и произвести отбор
объектов Справочника, которые удовлетворяют этим условиям. Найденный объект так!
же может быть передан в документ КОМПАС.

Если подходящих объектов не найдено или, наоборот, слишком большое количество со!
ответствует заданным параметрам, следует изменить условия поиска и повторить его.

3.1.3.

Использование сведений из Справочника

Сведения из Справочника могут быть просмотрены на экране монитора либо вставлены
в документ системы КОМПАС. После просмотра окно программы может быть закрыто.

Чтобы вставить информацию из Справочника в документ системы КОМПАС, нужно на!
жать кнопку

Выбрать

. После этого окно Справочника закроется.

Если Справочник был открыт из документа КОМПАС, то состояние приложения после за!
крытия окна будет зависеть от настройки Библиотеки интеграции (см.

Библиотека мате#

риалов и сортаментов. Руководство пользователя

Если опция

Отключать справочник после выбора материала

выключена, то прило!

жение остается в оперативной памяти. Это ускоряет повторное открытие окна, но требу!
ет дополнительных ресурсов компьютера и занимает лицензию на Справочник при рабо!
те с сетевым ключом. Если опция выключена, то приложение выгружается из памяти.

Библиотека материалов и сортаментов. Быстрый старт

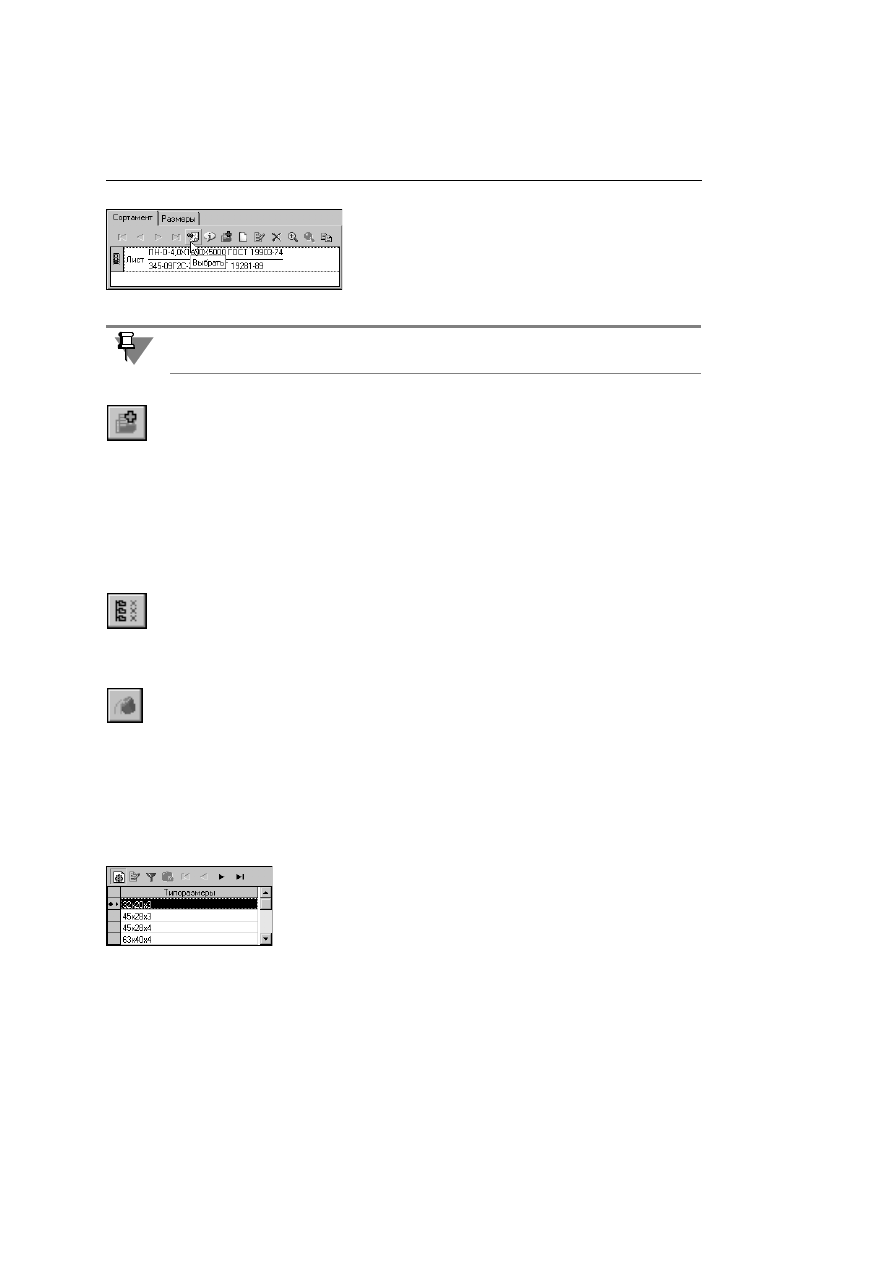

Для объектов Материал или Сортамент эта кнопка нахо!
дится на Панели инструментов. Для объекта Экземпляр
сортамента кнопка находится на вкладке

Сортамент

Ин!

формационной панели (рис. 3.1).

Если предполагается неоднократное использование объекта, его целесообразно помес!
тить в пользовательский классификатор Избранное. Для этого следует, выделив объект,
вызвать команду

Редактор

—

Включить в избранное

3.2.

Управление отображением объектов Справочника
и их свойств

3.2.1.

Объекты Панели выбора

Объекты Справочника отображаются на вкладках Панели выбора в виде дерева. После
раскрытия его разделов часть пиктограмм может быть скрыта за границами вкладки.
Чтобы вернуть отображение дерева в исходное состояние, следует вызвать команду

Сервис

—

Свернуть дерево

Для отдельных объектов Справочника может быть создан экземпляр сортамента. Можно
ограничить количество отображаемых объектов таким образом, что в дереве будут пока!
заны только те объекты, для которых экземпляр сортамента создан. Чтобы включить та!
кое ограничение, следует нажать кнопку

Показать материалы с учетом применяе,

мости

Для части материалов, например, смазки, масла и т. п., экземпляры сортамента не могут
быть созданы. Аналогом создания экземпляра сортамента для таких материалов может
служить использование свойства Применяемость. Если кнопка

Показать материалы с

учетом применяемости

нажата, то будут показаны только те объекты, для материала

которых включена опция

Применяемость

3.2.2.

Объекты списка Типоразмеры

Обозначения типоразмеров сортамента показаны в списке

Ти,

поразмеры

(рис. 3.2).

Для типоразмера могут быть созданы экземпляры сортамента. Их обозначения показа!
ны на вкладке

Сортамент

. Количество обозначений, отображаемых в списке

Типораз,

меры

, может быть ограничено.

Рис. 3.1.

вкладка

Сортамент

Кнопка

Выбрать

доступна, если Справочник вызван при помощи бибилиотеки интегра!

ции

Рис. 3.2. Список

Типоразмеры

Глава 3. Общие принципы использования Справочника

Ограничение по применяемости сортамента

Чтобы показать только те типоразмеры, для которых созданы экземпляры сортамента,
применяющиеся на предприятии, нажмите кнопку

Показать применяемость сорта,

мента

Фильтрация типоразмеров

Используя фильтры, можно ограничить количество отображаемых типоразмеров в со!
ответствии со сформированными критериями.

Упражнение 3.1. Использование фильтров типоразмеров по

обозначению

Задание.

Просмотрите перечень типоразмеров, в которых может изготавливаться сортамент
Уголок равнополочный из стали Ст3пс. Сформируйте фильтр таким образом, чтобы в
списке были показаны только типоразмеры, ширина полки которых может принимать
значения от 20 до 30 мм.

Обозначение типоразмеров включает в себя значение ширины полки. Необходимо оста!
вить в списке типоразмеры, обозначение которых начинается с цифры 2. За этим знаком
может следовать один любой символ. Следующим знаком должен быть «х». После него
обозначение может содержать любое количество любых символов.

1. На вкладке Материалы раскройте раздел

Металлы и сплавы

—

Металлы черные

—

Стали

—

Стали общего назначения

. Выделите сортамент

уголок {г/катаный неравнопо#

лочный}

из стали

Ст3пс

В списке

Типоразмеры

появятся обозначения типоразмеров для данного сортамента.

2. Активизируйте список, щелкнув по нему мышью

3. Чтобы ограничить список отображаемых типоразмеров по их обозначениям, нажмите

кнопку

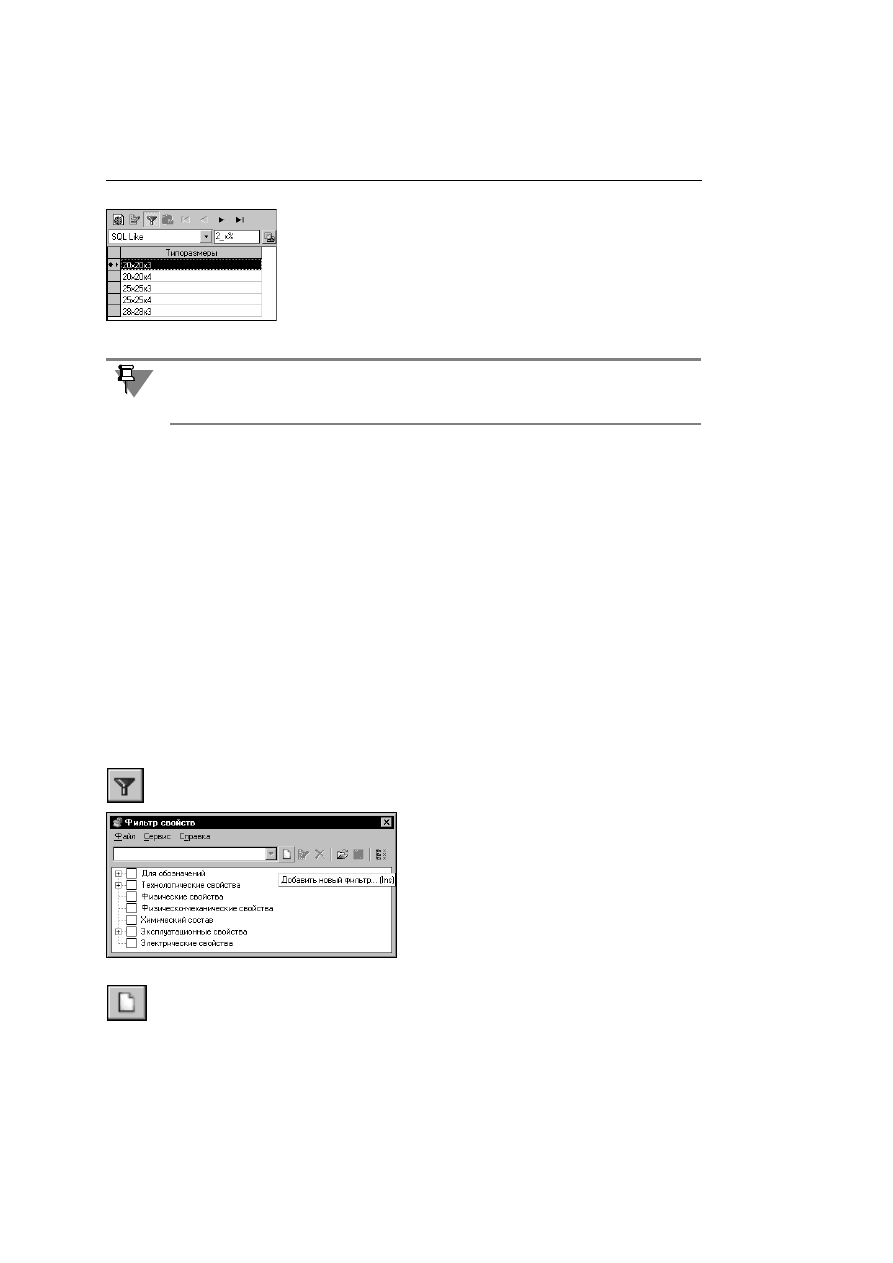

Показать фильтр

На экране появятся элементы управления, которые позволяют задать условия фильтра!
ции.

4. Чтобы использовать маску ввода при формировани фильтра, выберите из раскрываю!

щегося списка вариант

SQL LIKE

вхождения этой строки в наименование типоразмера.

5. Введите строку условия фильтрации следующего вида: 2_х% и нажмите кнопку

Приме,

нить фильтр

При формировании условия фильтрации

SQL LIKE

вы можете использовать маски для

ввода значений. Символ «_» заменяет любой одиночный символ, а символ «%» ! после!
довательность любого количества символов.

Библиотека материалов и сортаментов. Быстрый старт

В списке

Типоразмеры

будут показаны только те типоразмеры, ко!

торые удовлетворяют условию фильтрации (рис. 3.3).

3.2.3.

Объекты вкладки Свойства

На вкладке

Свойства

показаны свойства объекта, который выделен на Панели выбора.

По умолчанию отображаются все свойства, однако их количество можно ограничить.

Фильтры свойств

Используя фильтры, можно отобрать свойства для отображения в соответствии со
сформированными критериями. Фильтры могут быть сохранены в файлах для последу!
ющего использования.

Упражнение 3.2. Фильтрация свойств

Задание.

Просмотрите свойства материала Сталь 08. Измените количество отображаемых
свойств, оставив на экране только технологические свойства. Сохраните фильтр для
дальнейшего использования.

1. На вкладке

Материалы

Панели выбора раскройте раздел

Металлы и сплавы

—

Метал#

лы черные

—

Стали

—

Стали качественные

и активизируйте объект

Сталь 08

На вкладке

Свойства

будут по умолчанию показаны все свойства объекта.

2. Чтобы создать фильтр отображаемых свойств объекта, нажмите кнопку

Изменить

фильтр

на этой вкладке.

На экране появится диалог

Фильтр свойств

(рис. 3.4).

3. Вызовите команду

Сервис —

Добавить новый фильтр...

На экране появится диалог

Добавление

Рис. 3.3.

Если список отображаемых типоразмеров был ограничен командой

Показать приме,

няемость сортамента

, то фильтр будет применен к списку типоразмеров, для которых

созданы экземпляры сортаментов.

Рис. 3.4. Диалог

Фильтр свойств

4. Введите в поле

Наименование

этого диалога наименование нового фильтра

Техноло#

гические свойства

и нажмите кнопку

ОК

Диалог закроется. Новое наименование появится в раскрывающемся списке диалога

Фильтр свойств

. В диалоге

Фильтр свойств

находится дерево групп свойств объектов

Справочника. Рядом с разделом Технологические свойства изображен значок «+», так
как раздел содержит несколько групп.

5. Чтобы раскрыть состав раздела, щелкните мышью по этому значку.

На экране появятся наименования групп свойств, входящих в этот раздел. Значок «+» бу!
дет заменен на «!». В фильтр могут быть включены все группы раздела или только вы!
бранные.

6. Чтобы выбрать все группы свойств раздела, вызовите из его контекстного меню команду

Выделить все

Рядом с названием раздела появится «галочка».

7. Чтобы сохранить текущий фильтр в файл на диске, вызовите команду

Файл

—

Сохра,

нить условия фильтра...

На экране появится стандартный диалог сохранения файлов Windows.

8. В этом диалоге укажите имя файла и место его сохранения. По умолчанию в качестве

имени файла предлагается имя фильтра, а расширением файла фильтров является

flt

Умолчательным местом сохранения фильтра является системная папка

Мои документы

9. Чтобы использовать сформированный фильтр, закройте диалог

Фильтр свойств

Наименование фильтра будет добавлено в раскрывающийся список на вкладке

Свойс,

тва

, он будет автоматически активизирован. Свойства стали, не относящиеся к техноло!

гическим, исчезнут с экрана.

Собственные и унаследованные свойства

По умолчанию на вкладке отображаются собственные и унаследованные свойства объ!
екта. Унаследованные свойства объекта помечаются значком слева от наименования.

Вы можете отключать показ унаследованных свойств объекта, оставляя только собс!
твенные. Для этого отожмите кнопку

Унаследованные свойства

(по умолчанию она

нажата).

Библиотека материалов и сортаментов. Быстрый старт

Глава 4.

Типовые приемы работы со Справочником

4.1.

Режим Чтение

Одним из назначений Справочника является вставка обозначений материалов, сорта!
ментов и т. п. в документы системы КОМПАС. Чтобы вставить объект Справочника в до!
кумент, необходимо выполнить следующие действия.

1. Открыть существующий документ или создать новый,

2. Вызвать команду

Выбрать материал

библиотеки интеграции,

3. Запустить Справочник, вызвав команду

Больше...

библиотеки интеграции,

4. Выбрать в Справочнике объект и вставить его.

Упражнение 4.1. Вставка обозначения материала

в основную надпись чертежа

Задание.

В графу Материал основной надписи чертежа вставьте обозначение бронзы
БрА10Ж4Н4Л.

1. Создайте новый чертеж.

2. Вызовите команду

Библиотеки

—

Материал

—

Выбрать материал

3. В появившемся на экране диалоге

Выбор материала

нажмите кнопку

Больше...

На экране появится окно Cправочника. По умолчанию на Панели выбора раскрыта вклад!
ка Материалы.

4. Раскройте раздел

Металлы и сплавы

—

Металлы цветные

—

Медь и медные сплавы

—

Бронзы разные

5. В этом разделе выделите обозначение

БрА10Ж4Н4Л

и нажмите кнопку

Выбрать

6. Если нужного обозначения нет в указанном разделе, уточните состояние кнопки

Пока,

зать материалы с учетом применяемости

(см. раздел 3.2.1. на с. 12). Чтобы пока!

зать все объекты, отожмите ее.

Обозначения объектов Справочника, которые были вставлены в документы последними,
сохраняются в диалоге

Выбор объекта

Библиотеки интеграции. Если требуемый объект

присутствует в этом диалоге, то запуск Справочника не нужен. Выполнение последую!
щих упражнений предполагает необходимость использования Справочника.

Вы можете также вызвать эту команду из меню, которое появится на экране после двой!
ного щелчка в графе Материал основной надписи.

Если нужного обозначения материала нет в Справочнике, следует добавить его (см.
Упражнение 4.10 на с. 25).

Глава 4. Типовые приемы работы со Справочником

Обозначение материала появится в списке диалога

Выбор материала

, этот диалог ав!

томатически закроется и обозначение будет зафиксировано в графе Материал основной
надписи.

7. Чтобы завершить заполнение основной надписи, нажмите кнопку

Создать объект

на

Панели свойств.

Упражнение 4.2. Вставка обозначения экземпляра сортамента

в основную надпись чертежа

Задание.

В графу Материал основной надписи чертежа вставьте обозначение экземпляра сор=
тамента

1. Создайте новый чертеж или откройте сохраненный ранее.

2. Вызовите команду Библиотеки интеграции

Выбрать материал

3. В появившемся на экране диалоге

Выбор материала

нажмите кнопку

Больше...

4. На вкладке Материалы последовательно раскройте раздел

Металлы и сплавы

—

Метал#

лы черные

—

Стали

—

Стали общего назначения

5. В этом разделе раскройте обозначение Ст3пс и выделите обозначение сортамента

Уго#

лок {г/катаный неравнополочный}.

6. В списке

Типоразмеры

Информационной панели появятся обозначения типоразмеров

для данного сортамента.

7. Выделите обозначение 32х20х3.

8. На вкладке

Сортамент

выделите обозначение экземпляра сортамента.

9. Нажмите

кнопку

Выбрать

которая расположена на
этой вкладке.

Обозначение экземпляра сортамента появится в списке диалога

Выбор материала

этот диалог автоматически закроется и обозначение будет зафиксировано в графе Ма!
териал основной надписи.

Уголок

32х20х3!В ГОСТ 8510!86

Ст3пс 3!I!св ГОСТ 535!88

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Чтобы показать на вкладке только материалы, для которых созданы экземпляры сорта!
мента, нажмите кнопку

Показать материалы с учетом применяемости

Уголок

32х20х3!В ГОСТ 8510!86

Ст3пс 3!I!св ГОСТ 535!88

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Если экземпляр сортамента для выбранного типоразмера отсутствует в Справочнике,
следует включить режим Редактирование и создать его (см. Упражнение 4.15 на с. 41).

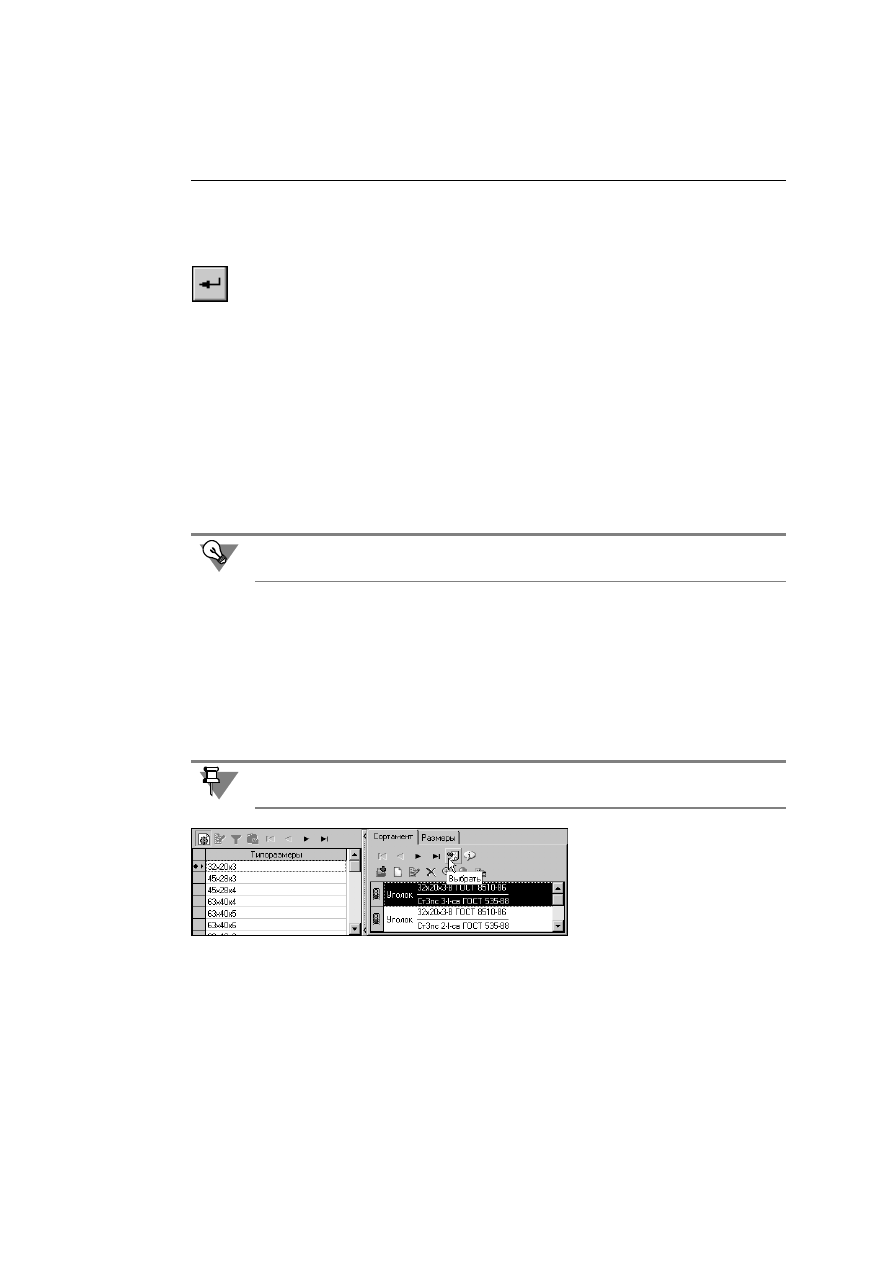

Рис. 4.1.

Библиотека материалов и сортаментов. Быстрый старт

10. Чтобы завершить заполнение основной надписи, нажмите кнопку

Создать объект

на

Панели свойств.

4.2.

Режим Редактирование

База данных Cправочника содержит большое количество информации. Эта база может
быть изменена. Чтобы изменить базу данных Справочника, необходимо включить Редак!
тирование, вызвав команду

Сервис

—

Режим редактирования

Объекты Справочника взаимосвязаны. Например, требования к материалу задаются
стандартом. Этот же стандарт содержит схему условного обозначения экземпляров сор!
тамента, которые могут быть изготовлены из этого материала и других материалов, на
которые распространяется действие стандарта.

Упражнение 4.3. Добавление в Справочник свойства объекта

Задание.

Добавьте в Справочник свойства, необходимые для создания шаблона условного
обозначения экземпляра сортамента.

Объекты Справочника могут иметь свойства следующих типов:

▼

Для обозначений,

▼

Перечислимое,

▼

Текст,

▼

Логическое,

▼

Числовое.

Объект Материал может, например, иметь физические и физико!механические свойс!
тва. К таким свойствам можно отнести модули упругости, плотность, температуру плав!
ления, твердость и т. п. Это свойства числового типа. При этом для одного и того же ма!
териала значения свойства могут отличаться в зависимости от

контекста

. Например,

значение свойства

Твердость по Бриннелю

может иметь различные значения в зависи!

мости от условий закалки и отпуска.

Свойства типа

Для обозначений

используются при формировании шаблона условного

обозначения экземпляра сортамента (см. Упражнение 4.12 на с. 35).

Рекомендуется создавать необходимый набор свойств перед формированием шаблона.

1. Включите режим редактирования Справочника.

2. Вызовите команду

Сервис

—

Свойства...

Глава 4. Типовые приемы работы со Справочником

На экране появится диалог

Свойства

(рис. 4.2). В этом

диалоге показаны сгруппированные свойства объектов
Справочника

3. Выделите группу

Для обозначений

и нажмите кнопку

Новая группа...

На экране появится диалог добавления группы
(рис. 4.3).

4. Введите в поле

Наименование

строку

Из ГОСТ 14959#79 (Стали рессорно#пружинные)

. До!

бавляемая группа должна находиться в разделе

Для

обозначений

, поэтому опцию

Корневая группа

включать не следует.

5. Чтобы завершить создание группы, нажмите кнопку

ОК

Раздел

Для обозначений

будет автоматически раскрыт. Вновь созданная группа будет

активной.

6. Нажмите кнопку

Новое свойство...

На экране появится диалог добавления свойства.

7. В поля

Наименование

Код

введите строку

Точность проката

8. Включите вариант

Для обозначений

в группе

Тип

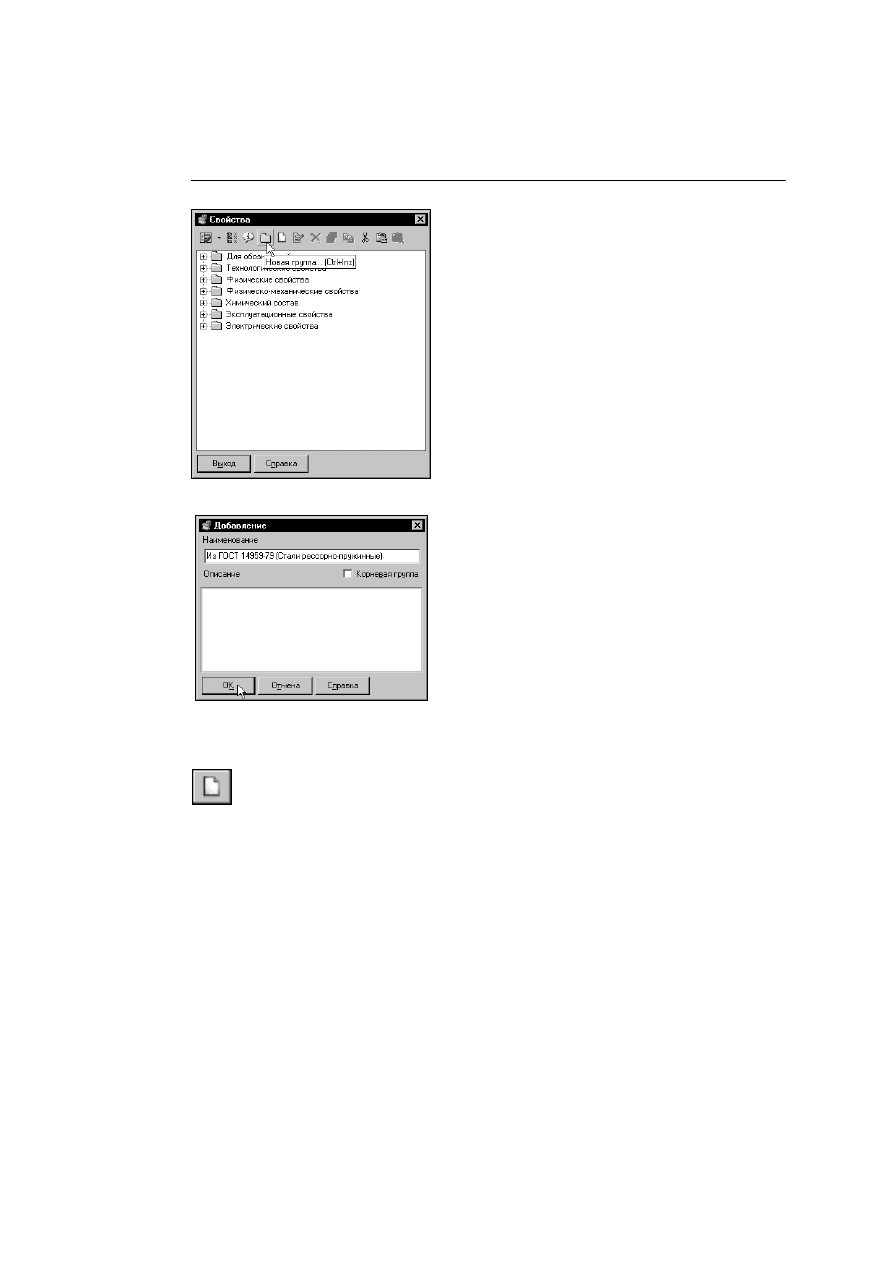

Рис. 4.2.

Рис. 4.3.

Библиотека материалов и сортаментов. Быстрый старт

В правой части диа!
лога появится па!
нель

Значение

(рис. 4.4).

9. Чтобы ввести

значения свойс!
тва, нажмите
кнопку

Создать

на этой панели.

10. В появившемся на экране диалоге ввода зна!

чения введите значение

h10

и нажмите кнопку

ОК

(рис. 4.5).

Диалог будет закрыт, введенное значение появит!
ся в диалоге добавления свойства.

11. Нажмите кнопку

Создать

еще раз. Чтобы ввести несколько значений свойства, не за!

крывая диалог

Ввод значения

, включите опцию

Продолжить ввод

12. Введите следующие значения:

h11

h12, h9, Б, В

и нажмите кнопку

Выход

13. Чтобы завершить добавление свойства, нажмите кнопку

ОК

диалога

Добавление

Новое свойство появится в группе

Из ГОСТ 14959#79 (Стали рессорно#пружинные).

14. Аналогичным образом создайте в этой группе свойства в соответствии с табл. 4.1.

15. Чтобы завершить добавление свойств, нажмите кнопку

Выход

в диалоге

Свойства

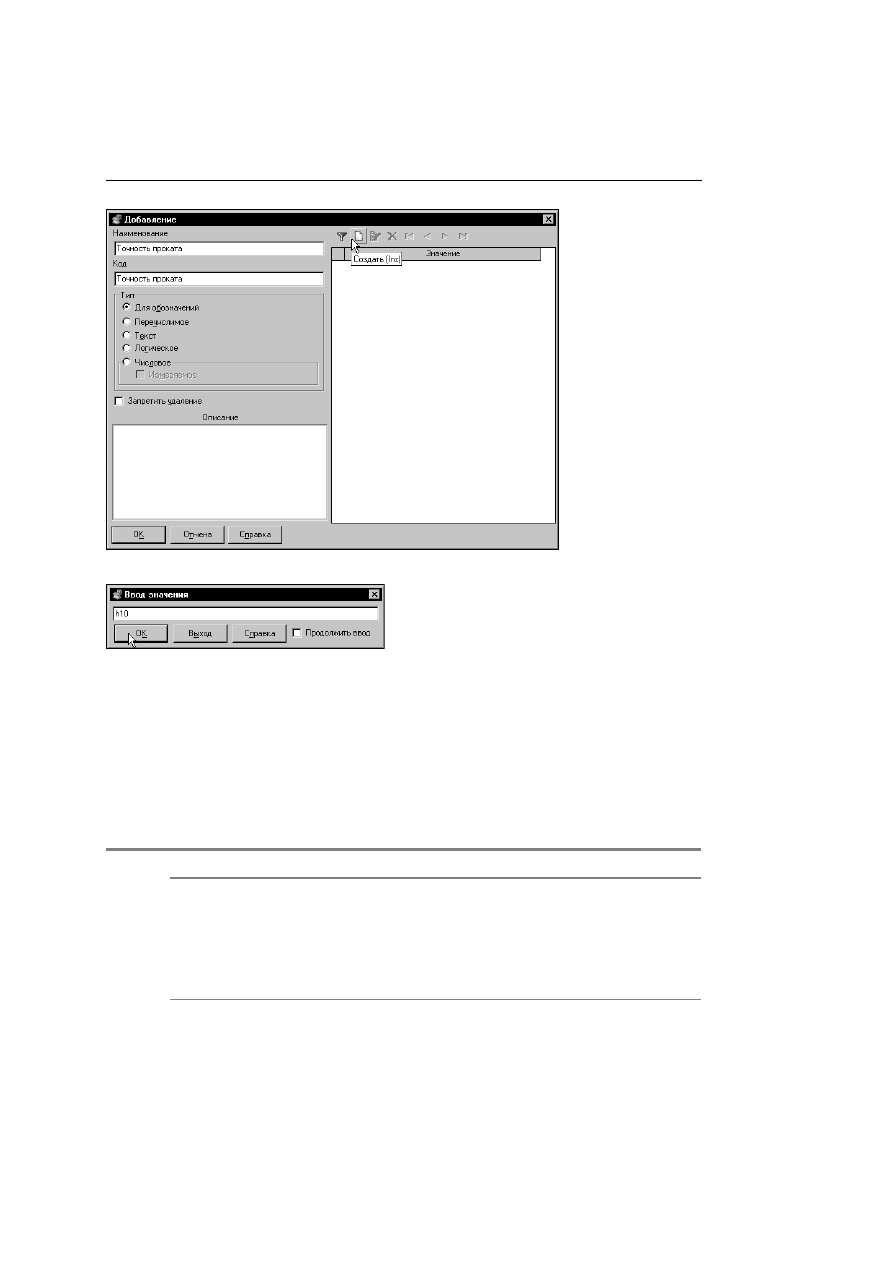

Рис. 4.4.

Рис. 4.5.

Табл. 4.1. Свойства группы Из ГОСТ 14959=79 (Стали рессорно=пружинные) и их значения

Наименование свойства

Значения свойства

Категория
поставки

3А, 3Б, 3В, 4А

Состояние
поставки

О, Т

Качество отделки поверхности

а, Б, В

Глава 4. Типовые приемы работы со Справочником

Упражнение 4.4. Добавление свойств материала

с использованием буфера обмена

Задание.

Создайте свойство стали Ст3сп Предел текучести. Значение этого свойства равно
220 МПа в контексте горячекатаный.

Аналогичное свойство определено для стали Ст3. Оно отличается только значением.
Предел текучести стали Ст3 составляет 230 МПа.

1. На вкладке

Материалы

Панели выбора раскройте раздел

Металлы и сплавы

—

Метал#

лы черные

—

Стали

—

Стали общего назначения

и активизируйте объект

Ст3

2. На вкладке

Свойства

выберите из раскрывающегося списка вариант

Все свойства

3. Выделите строку

Предел текучести

и нажмите кнопку

Копировать

Выделенная строка будет помещена в буфер обмена Справочника. Поле

Буфер обмена

в Строке состояния будет показывать количество объектов, находящихся в буфере.

4. Чтобы просмотреть содержимое буфера, нажмите кнопку

Буфер обмена...

В появившемся на экране диалоге
(рис. 4.6) выберите из раскрываю!
щегося списка вариант

Значения

свойств

В списке диалога будет показано свойс!
тво

Предел текучести

. Этот список мо!

жет содержать другие свойства, поме!
щенные туда ранее. При вставке из
буфера обмена будут вставлены все
объекты, которые находятся в нем, поэ!
тому целесообразно очистить буфер от
лишних элементов.

6. Удалите все объекты, кроме свойства

Предел текучести

7. Закройте диалог

Содержимое буфера обмена

8. В разделе

Стали общего назначения

активизируйте объект

Ст3сп.

9. Активизируйте вкладку

Свойства

и нажмите кнопку

Вставить

На экране появится информационное сообщение о выпол!
ненной вставке (рис. 4.7).

10.Нажмите кнопку

ОК

Сообщение будет закрыто. Свойство из буфера обмена по!
явится в списке. Его значение необходимо изменить.

11. Выделите свойство и нажмите кнопку

Изменить значение...

12. В появившемся на экране диалоге

Значение свойства

введите новое значение свойс!

тва, равное 220, и нажмите кнопку

ОК

Если необходимо добавить в Справочник свойство, сходное с уже существующим в нем,
целесообразно использовать буфер обмена.

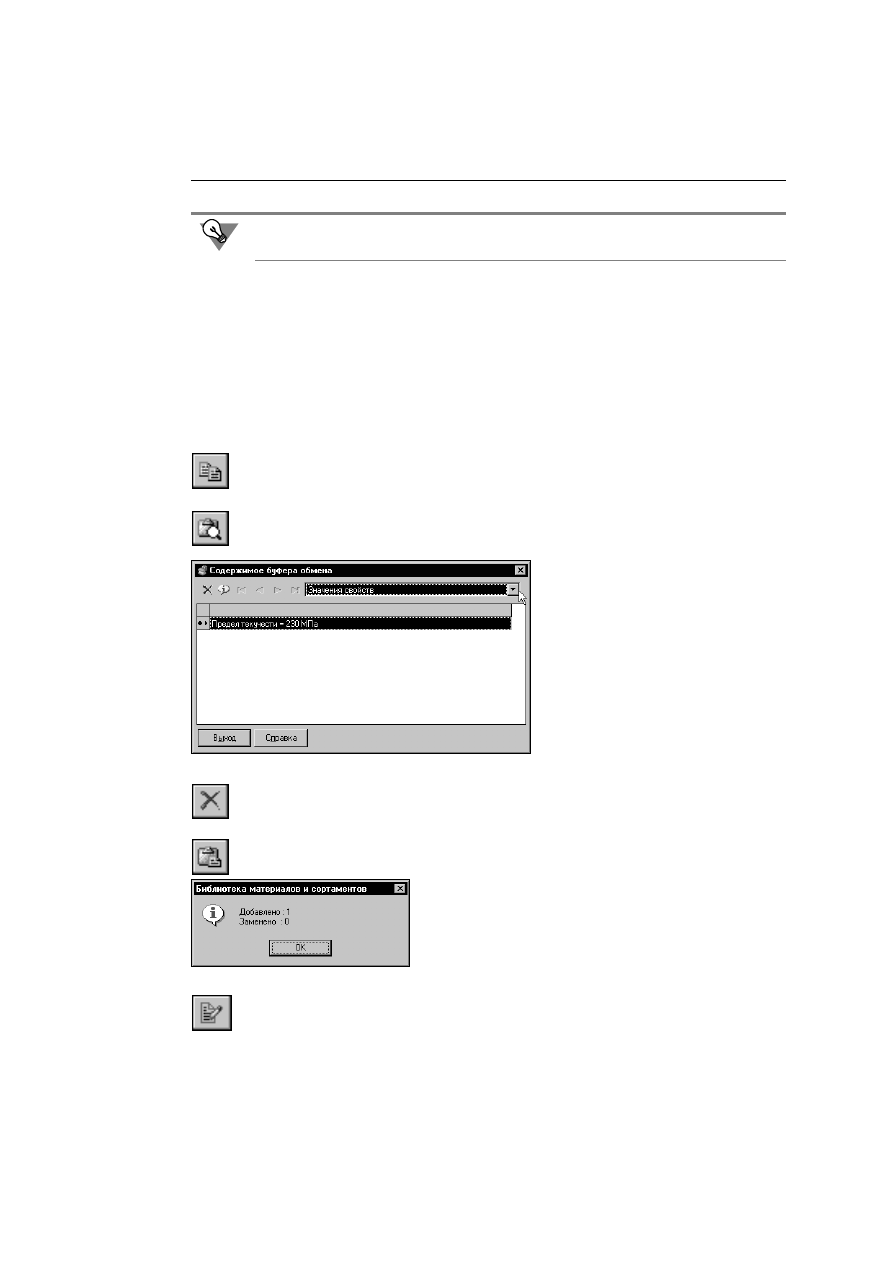

Рис. 4.6.

Рис. 4.7.

Библиотека материалов и сортаментов. Быстрый старт

Диалог будет закрыт, значение на вкладке

Свойства

изменится.

Упражнение 4.5. Добавление в Справочник документа на материал

Задание.

Добавьте в базу данных Справочника обозначение стандарта ГОСТ 14959=79.

1. Раскройте раздел

Материалы

на вкладке

Документы

2. Вызовите команду

Редактор

—

Новый документ...

На экране появится диалог

Добавле,

ние

3.Введите в поле

Обозначение

строку

ГОСТ 14959#79

4. Чтобы завершить ввод документа, нажмите кнопку

ОК

Диалог

Добавление

будет закрыт.

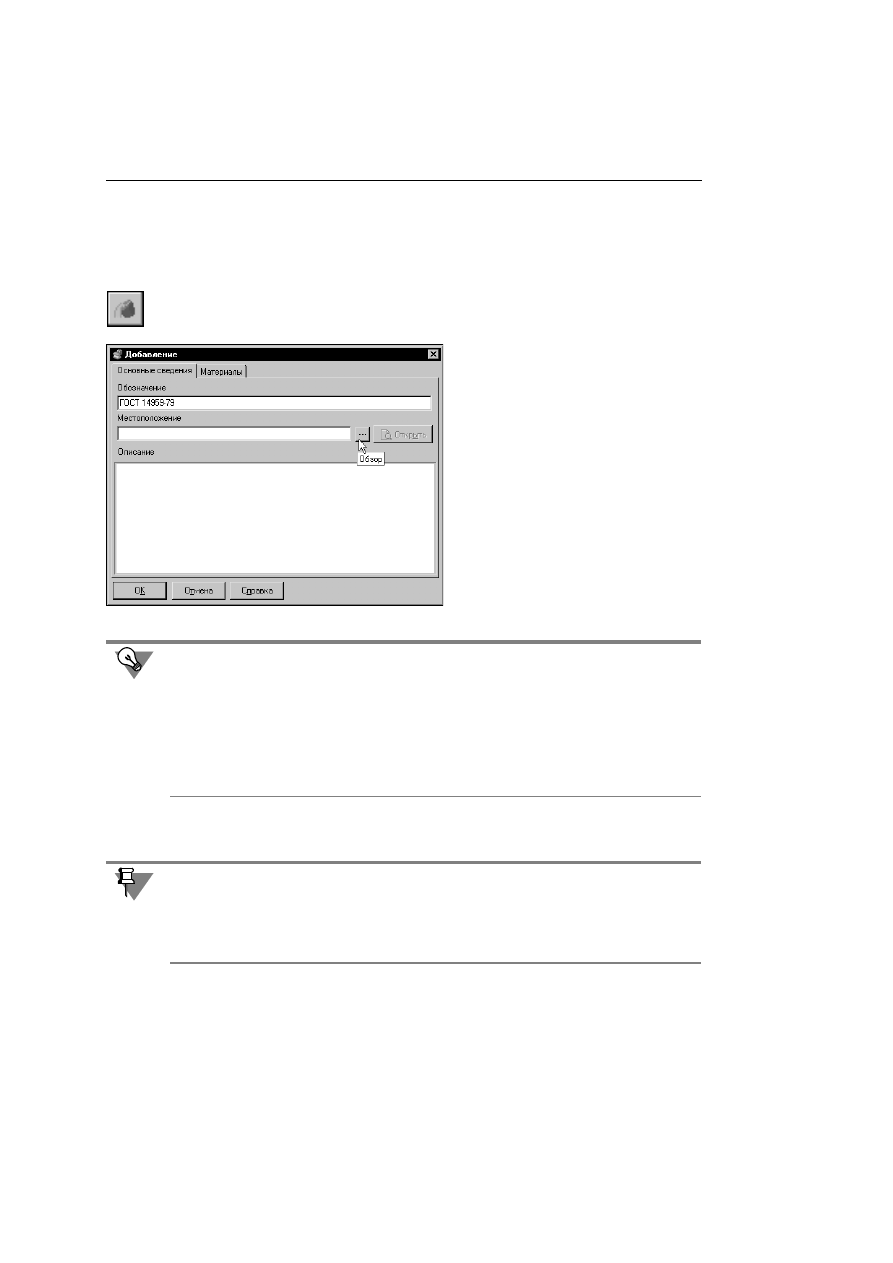

Рис. 4.8.

Если вы располагаете текстом документа в каком!либо электронном формате (документ
PDF, документ Microsoft office, графический файл сканированного документа), то целе!
сообразно указать путь к этому документу, нажав кнопку

Обзор

На экране появится стандартный диалог открытия файлов Windows. После выбора фай!
ла документа полный путь к нему появится в поле

Местоположение

Если указан файл документа, становится доступной кнопка

Открыть

. Она позволяет вы!

вести на экран содержание файла документа. При этом автоматически будет запущено
приложение, ассоциированное с данным типом файлов в Windows.

Введенных сведений достаточно для использования обозначения документа в Справоч!
нике. Сразу после ввода обозначения документа сведения на вкладке

Материалы

диа!

лога

Добавление

отсутствуют. Они будут появляться автоматически после ввода в

Справочник сведений о материалах (см. Упражнение 4.8 на с. 24), требования к которым
определяются данным документом.

Аскон КОМПАС-3D. Руководство по библиотекам - часть 18
