Мотоцикл Yamaha XV535. Руководство по эксплуатации - часть 3







60

7.



Осмотрите



сетку

  (

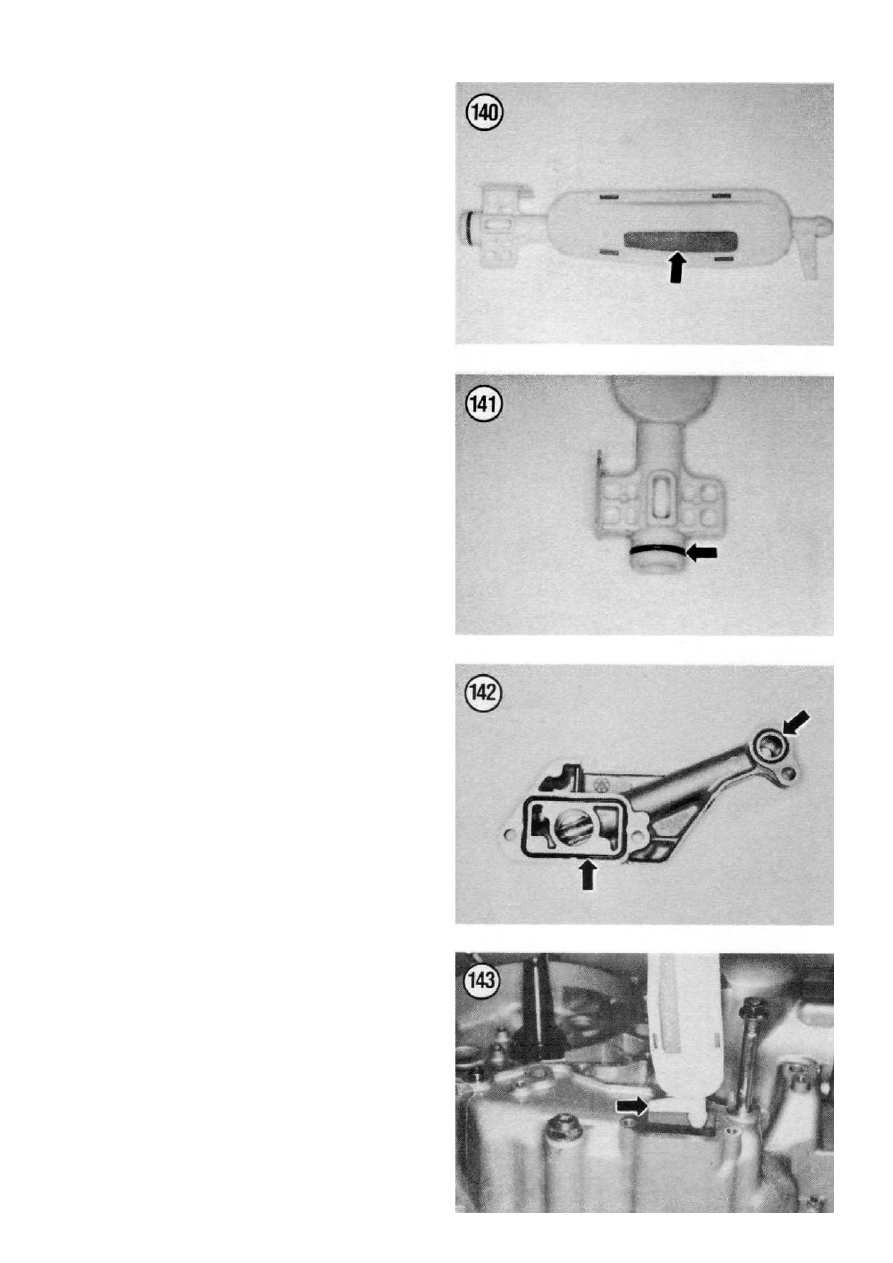

Рисунок

 140

)

на



предмет



пробитых



зон

,

отверстий



или



повреждений

.

Если



сетка



повреждена

 –

замените



фильтр

.

8.



Проверьте



уплотнительное



кольцо

  (

Рисунок

 141

)

на



износ



или



повреждения

.

Замените



при



необходимости

.

9.



Проверьте



уплотнительное



кольцо

  (

Рисунок

 142

)

на



износ



или



повреждения

.

Замените



при



необходимости

.

10.



Установите



в



обратной



последовательности

,

помня



о



следующем

:

a.



Расположите



маслофильтр



крылышком



(

Рисунок

 143

)

в



сторону



передней



части



двигателя



и



установите



фильтр

.

b.



Убедитесь

,

что



все



уплотнительные



кольца



на



местах



и



установите



маслофильтр

.

Вкрутите



болты



и



надежно



затяните

.



ПЕРВИЧНАЯ



ПЕРЕДАЧА





Снятие

/

Установка





1.



Снимите



двигатель



с



рамы

,

как



описано



в



этой



главе

.

2.



Снимите



сцепление

,

как



описано



в



главе

 5

этой



части



руководства

.

3.



Временно



установите



внешний



корпус



сцепления

.

4.



Распрямите



контровочную



пластину

  (

А

,

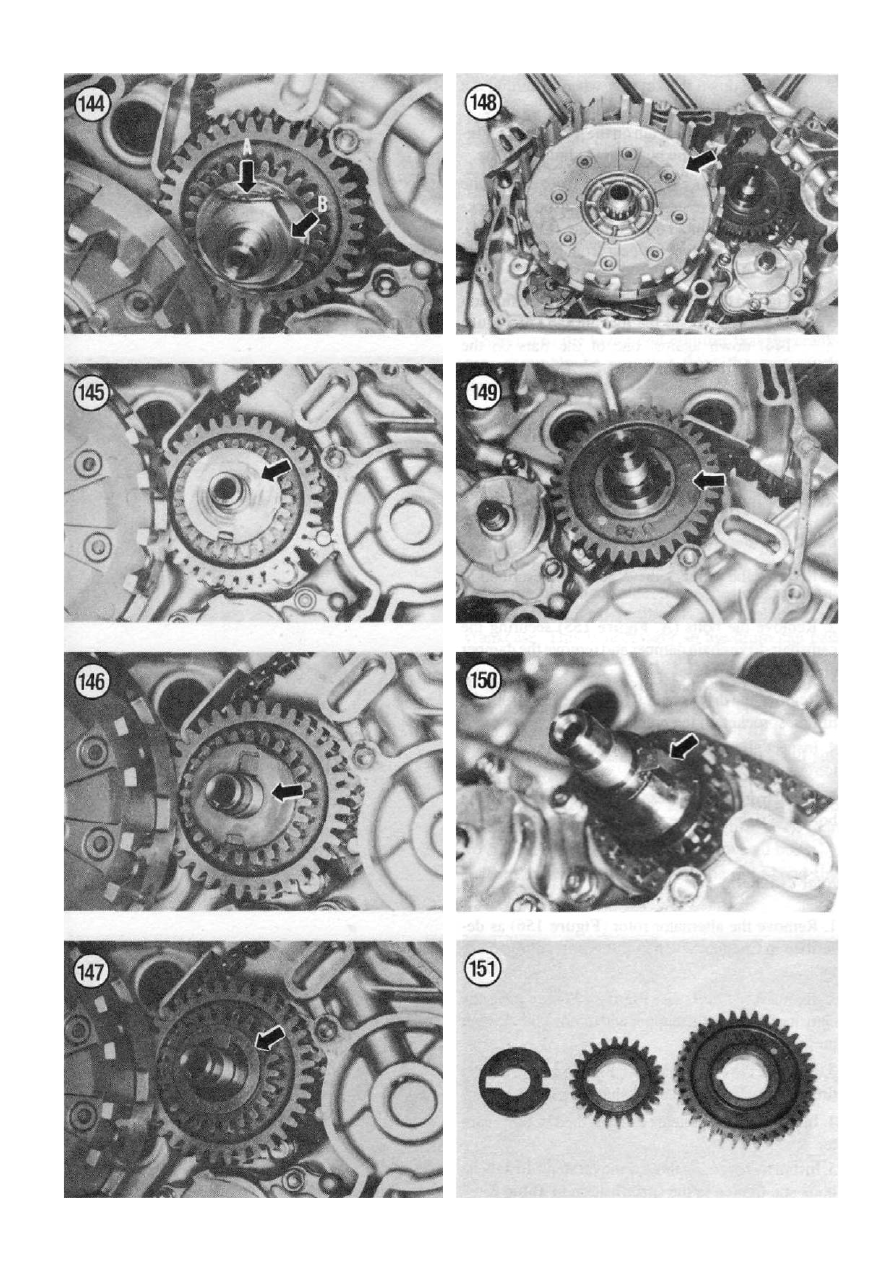

Рисунок



144

)

на



шайбе



первичной



шестерни

.

5.



Положите



тряпку



между



зубьями



первичной



шестерни



и



шестернью



сзади



внешней



крышки



сцепления

.

Это



предотвратит



проворачивание



шестерни

,

когда



гайка



будет



ослаблена

.

6.



Ослабьте



гайку



первичной



шестерни

  (

В

,

Рисунок



144

),

затем



открутите



ее

.

7.



Открутите



гайку



первичной



шестерни

.

8.



Снимите



шайбу

  (

Рисунок

 145

),

удерживающую



пластину

  (

Рисунок

 146

)

и



шестерню



привода



маслонасоса

 (

Рисунок

 147

).

9.



Снимите



внешнюю



крышку



сцепления

  (

Рисунок



148

).

10.



Снимите



первичную



шестерню

 (

Рисунок

 149

)

и



установочную



шпонку

 (

Рисунок

 150

)

с



коленвала

.

11.



Проверьте



шестерни



и



пластину

  (

Рисунок

 151

)

на



износ



или



повреждения

.

Если



зубья



шестерен



изношены



или



повреждены



их



необходимо



заменить

.

12.



Установите



в



обратной



последовательности

,

помня



о



следующем

:

a.



Первой



установите



первичную



шестерню

  (

А

,

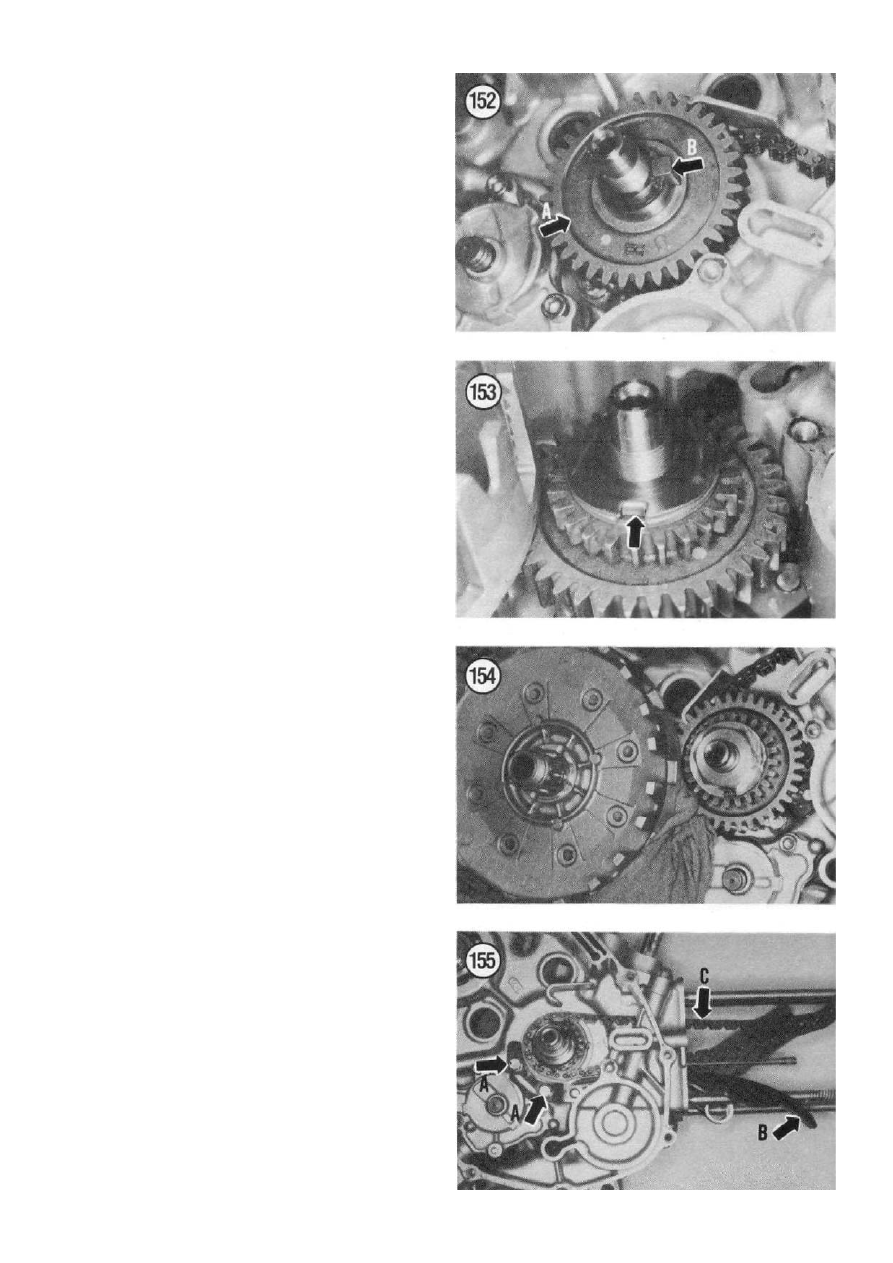

Рисунок

 152

),

затем



установите



шпонку

  (

В

,

Рисунок

 152

).

Это



устранит



проблемы



сползания



шпонки

,

если



ее



просто



установить



на





-------------------------------------------------------------------------------------------------------------------------------------------------------------

  61



-------------------------------------------------------------------------------------------------------------------------------------------------------------



62

вал

.

b.



Установите



контровочную



пластину



на



шайбу



(

Рисунок

 153

)

напротив



выреза



в



установочной



пластине

.

c.



Положите



тряпку



между



зубьями



первичной



шестерни



и



шестернью



сзади



внешней



крышки



сцепления

  (

Рисунок

 154

).

Это



предотвратит



проворачивание



шестерни

,

пока



гайка



не



будет



затянута

.

d.



Затяните



гайку



в



соответствии



со



спецификацией



из



Таблицы

  2

.

Согните



контровочную



пластину

  (

А

,

Рисунок

 144

)

вниз

,

напротив



одной



из



граней



первичной



шестерни

.



ЦЕПЬ



РАСПРЕДВАЛА



И



ДЕМПФЕР



КОЛЕБАНИЙ



ЦЕПИ





Снятие

/

Установка





Передний



цилиндр





1.



Снимите



шестерни



первичной



передачи

,

как



описано



в



этой



главе

.

2.



Открутите



болты

  (

А

,

Рисунок

 155

)

крепящие



демпфер



колебаний



цепи



и



снимите



его

  (

В

,

Рисунок

 155

).

3.



Снимите



цепь

  (

С

,

Рисунок

 155

)

с



шестерни



согласования



фаз



на



распредвале

.

4.



Проверьте



все



элементы

,

как



описано



в



этой



главе

.

5.



Установите



в



обратном



порядке

.

Вкрутите



болты



и



затяните



в



соответствии



со



спецификацией



в



Таблице

 2

.



Задний



цилиндр





1.



Снимите



ротор



генератора

  (

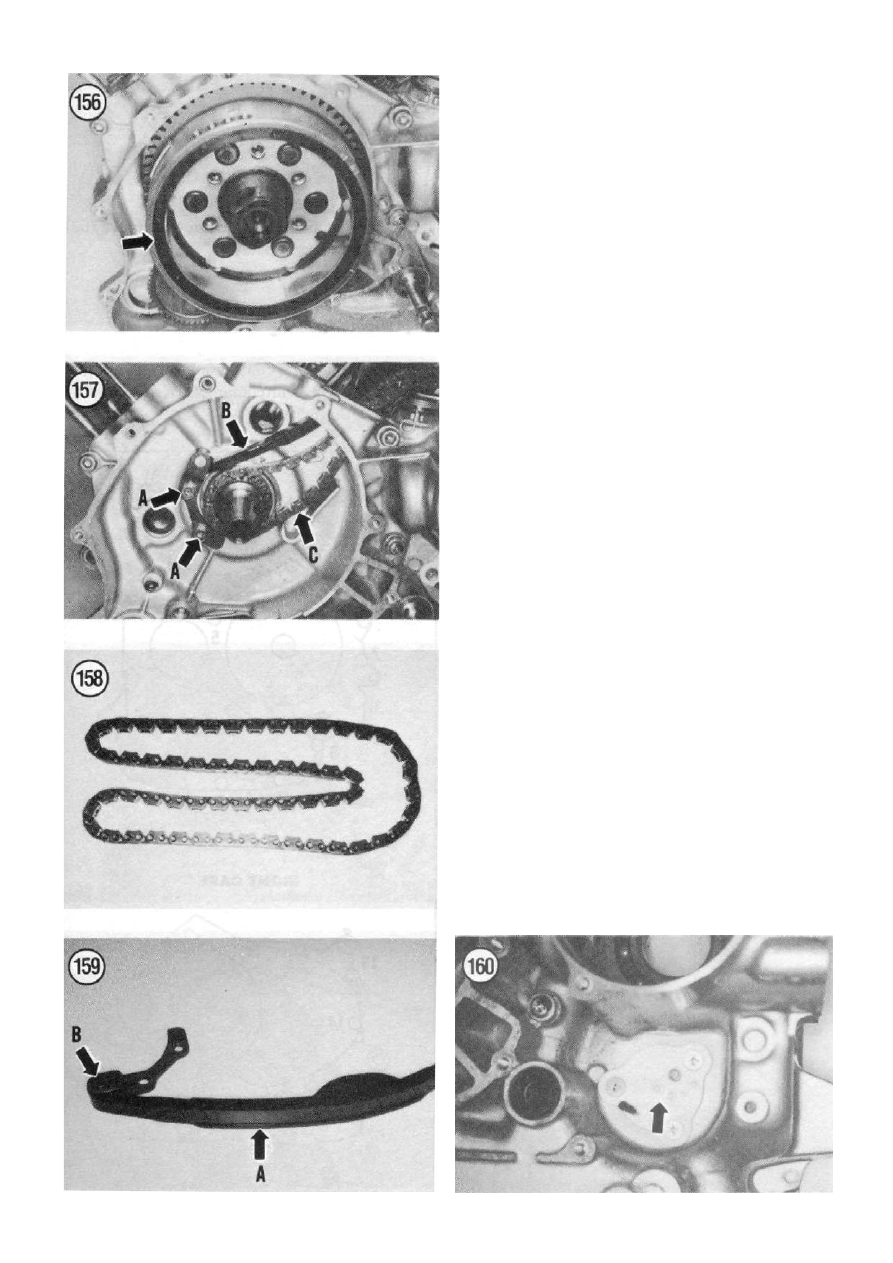

Рисунок

 156

)

как



предписано



в



главе

 7,

этой



части



руководства

.

2.



Открутите



болты

 (

А

,

Рисунок

 157

)

удерживающие



демпфер



колебаний



цепи



и



снимите



его

  (

В

,

Рисунок

 157

).

3.



Снимите



цепь

  (

С

,

Рисунок

 157

)

с



шестерни



согласования



фаз



на



распредвале

.

4.



Проверьте



все



элементы

,

как



описано



в



этой



главе

.

5.



Установите



в



обратном



порядке

.

Вкрутите



болты



и



затяните



в



соответствии



со



спецификацией



в



Таблице

 2

.





-------------------------------------------------------------------------------------------------------------------------------------------------------------

  63

Проверка





1.



Проверьте



цепь



распредвала

  (

Рисунок

 158

)

на



износ

,

растяжение



или



повреждения



звеньев

.

Замените



при



необходимости

.

2.



Осмотрите



поверхность



направляющей



демпфера



(

А

,

Рисунок

 159

)

на



предмет



чрезмерного



износа



или



повреждений

.

Убедитесь



что



направляющая



свободно



двигается



вокруг



оси



вращения

  (

В

,

Рисунок

 159

).

Замените



при



необходимости

.



КАРТЕР





Для



обслуживания



нижней



части



картера



требуется



демонтаж



с



рамы



и



последующая



разборка



картера

.



Разборка





1.



Снимите



двигатель

,

как



описано



в



этой



главе

.

Снимите



все



внешние



узлы



с



картера

.

Поместите



двигатель



на



верстак

.

2.



Снимите



датчик



нейтрали

  (

Рисунок

 160

)

с



левой



половины



картера

.

3.



С



правой



стороны



поверните



копирный



вал



переключения



передач

,

так

,

чтобы



выступ



кулачка



переключения



передач



совпало



с



рельефом



в



картере

.

Это



необходимо

,

чтобы



копирный



вал



прошел



через



картер



в



пункте

 8.

4.



Начните



с



правой



стороны

,

откручивайте



по



пол



оборота



болты



№

14

и



№

13 (

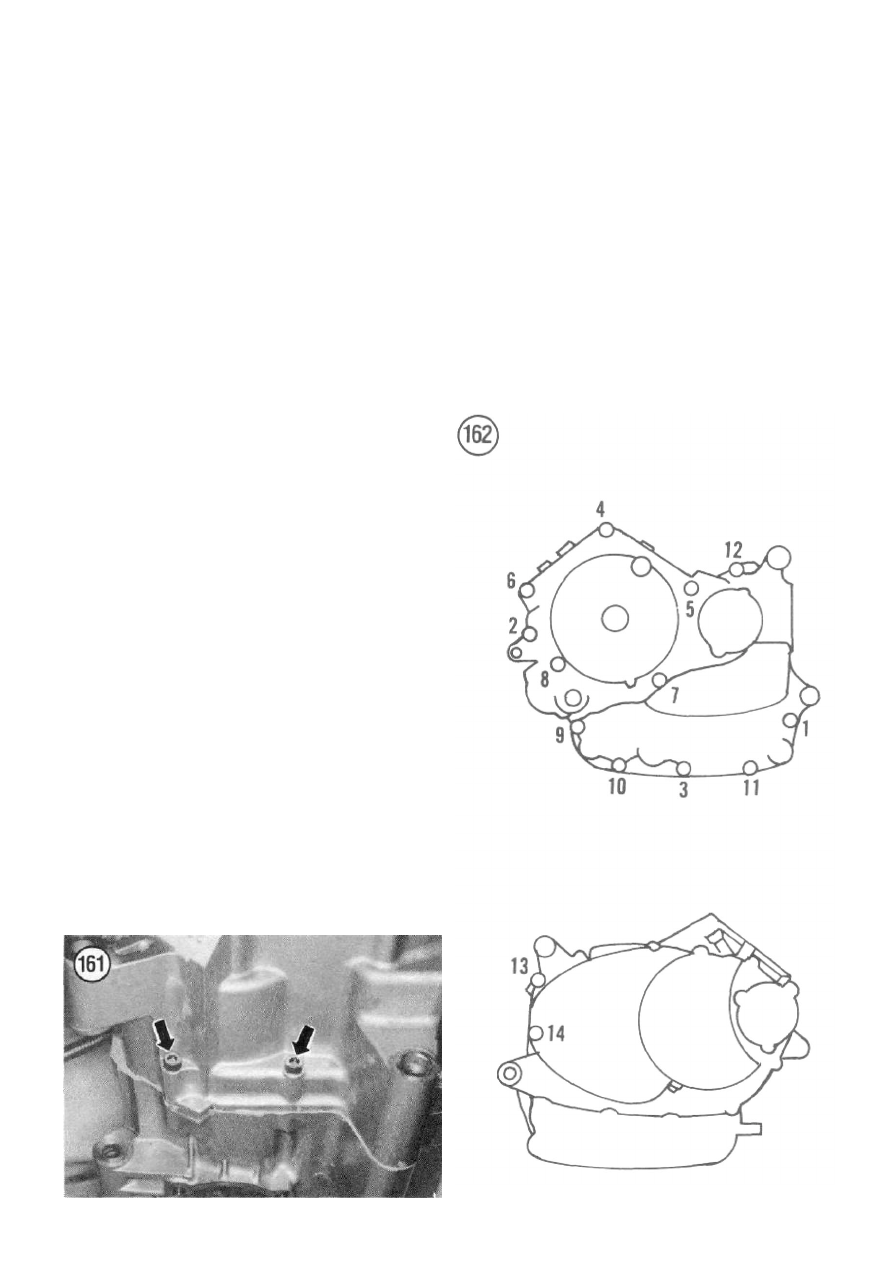

Рисунок

 161

).

Выкрутите



их



полностью

.

5.



Переверните



картер



левой



стороной



вверх

.

6.



С



левой



стороны

,

откручивайте



по



пол



оборота



нумерованные



болты

 (1…12) (

Рисунок

 162

).

Начните



с



наибольшего



номера

.

Выкрутите



болы



полностью

.

7.



Переверните



картер



правой



стороной



вверх

.





-------------------------------------------------------------------------------------------------------------------------------------------------------------



64

8.



Осторожно



обстучите



картер



по



периметру



пластиковым



молотком



(

не



используйте



металлический



молоток

)

чтобы



облегчить



разделение

 2-

х



половинок



картера

.

Разъедините



половинки



картера



стянув



правую



половину



картера



вверх



с



левой



половины

.

9.



После



разсоединения



половинок



картера

,

все



элементы



трансмиссии



и



коленчатого



вала



должны



находится



в



левой



половине



картера

.

Осмотрите



правую



половину

,

чтобы



в



ней



не



осталось



прокладок

,

прилипших



к



подшипникам

.

Если



обнаружите

,

немедленно



переустановите



на



предназначенное



для



них



место

.

10.



Снимите

 2

малых



установочных



штифта



и



один



большой



с



уплотнительным



кольцом



из



половинок



картера

.

11.



Снимите



трансмиссию

,

вилки



переключения



передач



и



копирный



вал



как



описано



в



главе

 5

этой



части



руководства

.

12.



Снимите



коленвал

,

как



описано



в



этой



главе

.



Проверка





1.



Открутите



винты

  (

Рисунок

 163

)

и



снимите



масляную



перегородку



с



правой



половины



картера



2.



Тщательно



почистите



обе



половины



картера



с



внешней



и



внутренней



стороны



в



моющем



растворе

.

Высушите



и



продуйте



сжатым



воздухом

.

Убедитесь

,

что



на



половинках



картера



не



осталось



моющей



жидкости

,

поскольку



она



загрязняет



машинное



масло

.

Смажьте



подшипники

,

чтобы



предотвратить



образование



ржавчины

.

3.



Убедитесь

,

что



все



масляные



каналы



прочищены

;

продуйте



их



сжатым



воздухом

.

4.



Проверьте



детали



картера



на



трещины



или



другие



повреждения

.

Проверьте



поверхности



стыка



обоих



половин

.

На



них



не



должно



быть



канавок

,

заусенцев



или



любых



повреждений

,

которые



могут



стать



причиной



подтекания



масла

.



5.



Убедитесь



что



шпильки



картера



не



погнуты



и



находятся



в



хорошем



состоянии

.

Убедитесь

,

что



они



достаточно



плотно



вкручены



в



картер

.

6.



Проверьте



подшипники



картера

,

как



описано



в



этой



главе



7.



Установите



масляную



перегородку



и



вкрутите



винты

 (

Рисунок

 163).

Надежно



затяните



винты

.



Подшипники



Картера



Проверка

/

Замена





1.



После



очистки



картера

,

моющим



раствором



и



продувкой



сжатым



воздухом

,

смажьте



подшипники



моторным



маслом

.





Левая



крышка



Правая



крышка



-------------------------------------------------------------------------------------------------------------------------------------------------------------

  65

2.



Покрутите



трансмиссию



и



внутреннее



кольцо



подшипника

,

проверьте



на



люфт



или



заедания

.

Обратитесь



к



Рисунку

 164



и



Рисунку

 165

.

Замените



подшипник

,

если



он



шумит



или



заедает

.

3.



Покрутите



внутреннее



кольцо



подшипника



промежуточного



вала

  (

Рисунок

 166

)

и



проверьте



на



люфт



и



заедания

.

Замените



подшипник



если



он



шумит



или



заедает

.

4.



Для



снятия



подшипников



картера

,

выполните



следующее

:

a.



Нагрейте



картер



приблизительно



до

 95

°

…125

°



С



(205

°

…257

°

 F)

в



сушильном



шкафу



или



в



духовке

.

Не



пытайтесь



снять



подшипник

,

используя



локальный



нагрев



(

горелкой



например

,

прим

.

переводчика

),

так



как



это



может



привести



к



короблению



картера

.

b.



Оденьте



перчатки



для



защиты



и



извлеките



картер



из



духовки

,

поместите



его



на



деревянные



бруски

.

Выбейте



подшипник



по



внешней



обойме

,

подходящей



оправкой

.

Большие



гильзы



хорошо



подходят



для



этого

.



ПРИМЕЧАНИЕ



Коренные



подшипники



установлены



в



стальные



гильзы

,

которые



являются



элементом



картера

 (

Рисунок

 167

).

Для



их



установки



и



снятия



необходим



специальный



инструмент

,

и



это



необходимо



возложить



на



дилера





5.



Проверьте



опорные



подшипники



коленвала



(

Рисунок

 168

)

на



износ

 (

голубоватый



оттенок

)

или



повреждения

.

Замените



при



необходимости

.

6.



Перед



установкой



новых



подшипников

,

промойте



растворителем



посадочные



места



под



подшипник



и



масляные



каналы

.

Тщательно



продуйте



сжатым



воздухом

.

7.



Установите



новые



подшипники



в



обратной



последовательности

,

помня



о



следующем

:





-------------------------------------------------------------------------------------------------------------------------------------------------------------



66

a.



Установка



подшипников



пойдет



проще

,

если



сначала



поместить



подшипник



в



морозильную



камеру



приблизительно



на

 30

минут

.

Затем



нагрейте



половину



картера



и



установите



подшипник



прямо



на



место

.

Если



подшипник



застрял

,

переустановите



его

.

Для



этого



необходимо



опять



охладить



подшипник



и



нагреть



половину



картера

.

b.



Смажьте



чистым



моторным



маслом



обоймы



подшипников



после



установки

.



Сборка





1.



Перед



сборкой



смажьте



все



части



сборочным



маслом



или



моторным



маслом

.

2.



Установите



коленвал

,

как



описано



в



этой



главе

.

Убедитесь

,

что



шатуны



правильно



направлены



в



сторону



полостей



цилиндров

 (

Рисунок

 169

).

3.



Положите



левую



половину



картера



на



деревянные



блоки

.

4.



Установите



копирный



вал

,

вилки



переключения



передач



и



валы



трансмиссии



в



сборе

  (

Рисунок



170

)

как



описано



в



главе

 5

этой



части



руководства

.

5.



Совместите



копирный



вал



переключения



передач

,

так

,

чтобы



выступ



кулачка



переключения



передач



совпало



с



рельефом



на



правой



половине



картера

.

Это



необходимо

,

чтобы



копирный



вал



прошел



через



картер



в



пункте

 11.

6.



Установите



большое



уплотнительное



кольцо



и



установочный



штифт

  (

Рисунок

 171

)

и

 2

малых



установочных



штифта

  (

Рисунок

 172

)

на



левую



половину



картера

.

7.



Смажьте



маслом



валы



трансмиссии



и



подшипники



картера

.

8.



Очистите



стыковочные



поверхности



обоих



половин



картера



аэрозолем



для



очистки



электро



контактов

.

9.



Убедитесь

,

что



уплотняемые



поверхности



идеально



очищены



и



высушены

.



ПРИМЕЧАНИЕ



Всегда



используйте



подходящие



типы



герметиков

 –

избегайте



толстых



и



грубых





10.



Нанесите



тонкий



слой



герметика

 Yamabond

№

4

или



подобного



на



стыковочную



поверхность



левой



половины



картера

.

Наносите



герметик

,

как



можно



тоньше

.

11.



Совместите



подшипники



правой



половины



картера



с



собранной



левой



половиной

.

Соедините



половины



и



обстучите



пластиковым



молотком

,

не



используйте



металлический



молоток

,

т

.

к

.

им



можно



повредить



картер

 (

Рисунок

 173

).

12.



Установите



все



болты



в



половины



картера



и



затягивайте



их



в



два



этапа



до



финального



усилия



затяжки

,

приведенного



в



Таблице

 2

.

Затягивайте





-------------------------------------------------------------------------------------------------------------------------------------------------------------

  67

болты



в



правильной



последовательности

,

начиная



с



наименьшего



номера

 (

Рисунок

 162

).

13.



Установите



все



узлы



двигателя

,

которые



были



сняты

.

14.



Установите



двигатель

,

как



описано



в



этой



главе

.



КОЛЕНВАЛ



И



ШАТУНЫ





Снятие

/

Установка





1.



Разберите



картер

,

как



описано



в



этой



главе

.

2.



Снимите



коленвал



в



сборе

  (

Рисунок

 174

)

с



левой



половины



картера

.

3.



Открутите



гайки



крышек



шатунов

  (

А

,

Рисунок



175

)

и



снимите



шатуны



с



коленвала

.

4.



Пометьте



каждый



шатун



и



его



крышку

  (

Рисунок



176

),

чтобы



знать



из



какого



они



цилиндра

.

5.



Пометьте



каждую



крышку



и



вкладыши

,

т

.

к

.

они



должны



быть



установлены



на



свое



место

.

6.



Установите



в



обратной



последовательности

,

принимая



во



внимание



следующее

:

a.



Установите



вкладыши



в



каждый



шатун



и



крышку

.

Убедитесь

,

что



они



корректно



замкнуты

.



ПРЕДУПРЕЖДЕНИЕ



Если



используются



старые

,

вкладыши



убедитесь

,

что



они



устанавливаются



на



свои



прежние



места





b.



Смажьте



вкладыши



и



шатунные



шейки



маслом



для



сборки



и



установите



шатуны



так

,

чтобы



буква

  «

Y

» (

В

,

Рисунок

 175

)

на



каждом



шатуне



была



направлена



в



сторону



конического



конца



коленвала

.

Смажьте



дисульфид



молибденовой



смазкой



резьбу



соединительных



болтов









-------------------------------------------------------------------------------------------------------------------------------------------------------------



68

шатуна

.

Установите



крышки



и



равномерно



притяните



гайками



за



несколько



шагов

,

в



соответствии



со



спецификацией



из



Таблицы

 2

.



ПРЕДУПРЕЖДЕНИЕ



На



последнем



этапе



затяжки

,

если



усилие



затяжки



составляет

 32

Нм

 (22

ft.-lb.),

не



останавливайтесь



и



дотяните



до



требуемого



усилия



затяжки

.

Если



усилие



затяжки



доведено



до

 32…36

Нм

 (22…25 ft.-lb.),

ослабьте



гайку



до



усилия



менее



чем

 32

Нм

 (22 ft.-lb.)

и



затяните



до



требуемого



момента



в



один



прием





7.



Расположите



коленвал



коническим



концом



в



сторону



левой



половины



картера

 (

Рисунок

 177

)

и



установите



его



в



подшипник

.

Когда



будете



устанавливать



коленвал

,

совместите



шатуны



с



соответствующими



цилиндрами

  (

Рисунок

 169

).

Постоянно



контролируйте



это



совмещение

,

пока



коленвал



не



будет



полностью



установлен

.



Проверка



Шатунов





1.



Проверьте



каждый



шатун



на



видимые



дефекты

,

такие



как



трещины



и



перегрев

.



2.



Проверьте



вкладыши



пальца



поршня

  (

Рисунок



178

)

на



износ



и



задиры

.



3.



Отдайте



шатуны



в



механическую



мастерскую



для



проверки



на



изгиб



и



кручение

.



4.



Проверьте



вкладыши

  (

Рисунок

 179

)

на



износ

,

задиры



или



перегрев

.

Они



могут



использоваться



многократно

,

если



они



в



хорошем



состоянии

.

Запишите



размер



вкладыша

  (

если



есть

),

они



проштампованный



на



внутренней



стороне

,

если



вкладыш



выбраковывается

;

предыдущий



владелец



мог



установить



ремонтные



вкладыши

.



5.



Выкрутите



соединительные



болты



шатуна



(

Рисунок

 180

)

и



проверьте



их



на



трещины



или



коробление

.

Заменяйте



болты



вместе

.



6.



Проверьте



зазор



вкладышей



как



описано



в



этой



главе

.





Подшипники



Коленвала



и



Измерение



Масляного



Зазора





ПРЕДУПРЕЖДЕНИЕ



Если



используются



старые



подшипники

,

убедитесь

,

что



они



устанавливаются



на



свои



старые



места





-------------------------------------------------------------------------------------------------------------------------------------------------------------

  69

1.



Протрите



начисто



вкладыши



и



шатунную



шейку

.

Установите



вкладыши



в



шатун



и



крышку



(

Рисунок

 181

).

2.



Поместите



кусок



измерителя



зазоров



(

специальный



инструмент



для



измерения



зазоров



в



подшипниках



скольжения

.

прим

.

переводчика

)

на



шатунную



шейку



параллельно



коленвалу

.

3.



Установите



шатун

,

крышку



и



затяните



гайками



до



36

Нм

 (25 ft.-lb.).



ПРЕДУПРЕЖДЕНИЕ



Не



вращайте



коленвал

,

пока



измеритель



зазоров



зажат



между



шатуном



и



шейкой

.



4.



Открутите



гайки



и



снимите



крышку



шатуна

.

5.



Измерьте



ширину



расплющенного



измерителя

,

в



соответствии



с



инструкциями



производителя



(

Рисунок

 182

).

Измерьте



на



обоих



концах



полоски

.

Разница



в

 0,025

мм

 (0,001 in)

или



более



говорит



о



конусе



шейки

;

коленвал



в



этом



случае



требует



ремонта



или



замены

.

Измерьте



микрометром

 OD (

по



всей



видимости



внешний



диаметр

.

прим

.

переводчика

)

шатунной



шейки



коленвала

  (

Рисунок

 183

),

чтобы



получить



истинный



размер



шейки

.

6.



Если



конусность



шейки



коленвала



в



пределах



допуска

,

измерьте



зазор



вкладыша



аналогичным



образом

.

Значение



зазора



подшипника



приведен



в



Таблице

 1

.

Удалите



полоску



измерителя

.

7.



Если



зазор



вкладыша



больше



допустимого

,

следуйте



последующим



пунктам

,

для



подбора



нужного



вкладыша

.

8.



Шатуны



и



крышки



маркированы



номерами

 4

или

 5

9.



Коленвал



маркирован



с



левой



стороны



на



противовесе



двумя



цифрами

  (

Рисунок

 184

).

Номера

,

относящиеся



к



шейкам



коленвала

,

считаются



с



лева



на



право

.

10.



Для



выбора



номера



вкладышей

,

отнимите



номер



шейки



коленвала

  (

пункт

 9)

от



номера



шатуна



и



крышки

 (

пункт

 8).

Например

,

если



номер



шатуна



и



крышки

 4,

а



шейка



коленвала



под



этот



шатун



имеет



номер

 2,

то



номер



вкладыша



будет

 2 (4-2=2).





-------------------------------------------------------------------------------------------------------------------------------------------------------------



70

11.



После



установки



новых



вкладышей

,

перепроверьте



зазор

.

Если



зазор



превышает



допустимый

,

шатун



или



коленвал



изношены



сверх



допустимого

.

Направьте



двигатель



дилеру



или



квалифицированному



специалисту

.



Измерение



бокового



зазора



шатунов





1.



Когда



оба



шатуна



закреплены



на



коленвале

,

вставьте



щуп



между



противовесом



и



широким



концом



шатуна

 (

Рисунок

 185

).

2.



Значение



бокового



зазора



приведены



в



Таблице

 1

.

3.



Если



зазор



выходит



за



допустимые



пределы

,

шатун



или



коленвал



изношены



больше

,

чем



допустимо



для



эксплуатации

.

Направьте



двигатель



дилеру



или



квалифицированному



специалисту

.



Проверка



Коленвала





1.



Промойте



коленвал



растворителем

.

Прочистите



масляные



каналы



ершиком

;

тщательно



промойте



и



продуйте



сжатым



воздухом

.

Для



предотвращения



ржавчины

,

немедленно



смажьте



маслом



все



поверхности

.

2.



Если



все



поверхности



в



хорошем



состоянии

,

направьте



коленвал



дилеру



или



в



мастерскую

.

Они



могут



проверить



его



на



нарушение



круга

,

конусность



и



износ



шеек

.

Они



также



могут



проверить



балансировку



коленвала



и



наличие



трещин

.

Проверьте



снова



данные



приведенные



в



Таблице

 1

.

3.



Проверьте



шестерни



привода



цепей



распредвала



с



каждой



стороны

.

Обратитесь



к



Рисунку

 186

и



Рисунку

 187

.

Если



они



изношены



или



повреждены

,

коленвал



необходимо



заменить

.

Также



проверьте



состояние



обоих



цепей

;

замените



при



необходимости

.



Измерение



Зазора



Вкладышей



Коленвала





1.



Протрите



начисто



вкладыши



в



картере



и



шейки



под



вкладыши

.

2.



Измерьте



микрометром

 OD (

наверно



это



всетаки



внешний



диаметр



☺



прим

.

переводчика

)

главной



шейки



в



двух



местах

.

Запишите



эти



величины

.

3.



Измерьте



нутромером

 ID (

это



похоже



внутренний



диаметр



☺



прим

.

переводчика

)

вкладыша



в



двух



местах

.

Запишите



эти



величины

.



-------------------------------------------------------------------------------------------------------------------------------------------------------------

  71

4.



Чтобы



определить



размер



вкладыша

,

отнимите



величину

 OD

коленвала

 (

пункт

 2)

от



величины

 ID

вкладыша

 (

пункт

 3).

5.



Величина



зазора



приведена



в



Таблице

  1

.

Если



зазор



превышает



допустимый

,

коленвал



или



вкладыш



изношены



более



допустимого

.

Направьте



двигатель



дилеру



или



квалифицированному



специалисту

.



ПРОМЕЖУТОЧНЫЙ



РЕДУКТОР





Снятие

/

Установка





1.



Открутите



болты



удерживающие



крышку



промежуточного



редуктора

  (

Рисунок

 190

)

и



снимите



крышку



и



прокладку

.

2.



Снимите



двигатель



с



рамы

,

как



описано



в



этой



главе

.

3.



Открутите



болты

  (

Рисунок

 191

)

удерживающие



корпус



подшипника



промежуточного



редуктора

.

4.



Снимите



корпус



подшипника



и



шайбы



с



картера

.

Запишите



расположение



и



количество



шайб



(

Рисунок

 192

).

Они



должны



быть



установлены



в



том



же



количестве



на



свое



место

.

5.



Разберите



картер

,

как



описано



в



этой



главе

.

Не



вынимайте



вал



трансмиссии

.

6.



Освободите



гайку

,

удерживающую



промежуточный



редуктор

.

7.



Снимите



первую



шестерню

  (

Рисунок

 193

)

с



вала



трансмиссии

.

8.



Установите

 «Grabbit»

или



аналогичный



инструмент



на



вал



трансмиссии



вдали



от



шестерни



(

Рисунок

 194

),

это



предотвратит



проворачивание



вала



трансмиссии

,

пока



не



будет



затянута



гайка



промежуточного



редуктора

.

9.



Ослабьте

,

затем



выкрутите



гайку



промежуточного



редуктора

 (

А

,

Рисунок

 195

).





-------------------------------------------------------------------------------------------------------------------------------------------------------------



72

10.



Снимите



промежуточный



редуктор

  (

В

,

Рисунок



195

)

и



если



необходимо

,

снимите



вал



трансмиссии

,

как



описано



в



главе

 5.

11.



Проверьте



элементы

,

как



описано



в



этой



главе

.

12.



Установите



в



обратной



последовательности

,

помня



о



следующем

:

a.



Убедитесь

,

что



устанавливаете



тоже



количество



шайб



и



в



тоже



место

  (

Рисунок

 192

),

как



было



записано



в



процессе



съема

.

b.



Используйте



тот



же



инструмент



что



и



при



разборке

  (

Рисунок

 196

),

чтобы



удержать



вал



трансмиссии



от



вращения

,

пока



не



будет



затянута



гайка



промежуточного



редуктора

.

Затяните



гайку



в



соответствии



с



усилиями

,

приведенными



в



Таблице

 2

.

c.



Законтруйте



гайку

,

удерживающую



промежуточный



редуктор

.

d.



Затяните



болты



корпуса



подшипника



в



соответствии



со



спецификацией



Таблицы

 2

.

e.



Убедитесь

,

что



уплотнительное



кольцо

 (

Рисунок



197

)

находится



на



своем



месте



на



крышке



промежуточного



редуктора

.

Установите



крышку



и



надежно



затяните



винты

.








-------------------------------------------------------------------------------------------------------------------------------------------------------------

  73

Проверка





Для



разбора



приводного



вала



необходим



специальный



инструмент

.

Для



выполнения



этой



работы



обратитесь



к



дилеру



или



в



компетентную



мастерскую



1.



Проверьте



все



ли



зубья



не



мести



и



нет



ли



сколов



на



промежуточной



шестерне

  (

Рисунок

 198

)

и



приводной



шестерне

 (

А

,

Рисунок

 199

).

Если



одна



из



шестерен



повреждена

,

необходимо



заменить



обе

.

2.



Проверьте



шлицы



зацепления

  (

Рисунок

 200

)

на



износ



и



повреждения

.

Если



повреждены

,

то



обе

,

ведущая



и



ведомая



шестерни



необходимо



заменить

.

3.



Проверьте



пружину

  (

В

,

Рисунок

 199

)

на



износ

,

трещины



или



повреждения



и



замените



при



необходимости

.

4.



Проверьте



уплотнительное



кольцо

  (

Рисунок

 201

)

на



предмет



потери



свойств



или



затвердевание

.

Замените



при



необходимости

.

5.



Подвигайте



кардан

 (

Рисунок

 202

)

вперед

 –

назад



и



потолкайте



внутрь



и



наружу

.

Проверьте



на



люфт



и



заедания

,

замените



при



необходимости

.

6.



Проверьте



внутренние



шлицы



кардана

  (

Рисунок



203

)

на



износ



или



повреждения

.

Если



шлицы



повреждены

,

также



проверьте

,

не



повреждены



ли



внешние



шлицы



на



приводном



валу

.

Замените



кардан

,

если



необходимо

.



ЗАЦЕПЛЕНИЕ



СТАРТЕРА



И



РЕДУКТОР



СТАРТЕРА





Снятие

/

Установка





1.



Снимите



ротор



генератора

  (

Рисунок

 156

),

как



описано



в



главе

 7

этой



части



руководства

.

2.



Снимите



сегментную



шпонку

  (

Рисунок

 204

)

с



картера

.

3.



Снимите



промежуточное



зубчатое



колесо



№

1

(

Рисунок

 205

)

и



вал

 (

Рисунок

 206

).

4.



Стяните



промежуточную



шестерню



№

2 (

Рисунок



207

)

с



коленвала

.





-------------------------------------------------------------------------------------------------------------------------------------------------------------



74

5.



Если



необходимо

,

выкрутите



шестигранные



болты



(

Рисунок

 208

)

удерживающие



узел



зацепления



стартера



к



задней



стороне



ротора



генератора



и



снимите



узел

.

6.



Проверьте



компоненты

,

как



описано



в



этой



главе



7.



Установите



в



обратной



последовательности

,

учитывая



следующее

:

a.



Если



выкручивались



болты

,

то



используйте



красный

 Loctite (

№

 271)

перед



установкой

.

b.



Затяните



болты



с



усилием



приведенным



в



спецификации



из



Таблицы

 2

.



Проверка





1.



Проверьте



наличие



и



целостность



всех



зубьев



промежуточных



шестерен



№

 2 (

Рисунок

 209

)

и



№



1 (

А

,

Рисунок

 210

).

Замените



шестерни



при



необходимости

.

2.



Проверьте



вал



шестерни



№

 1 (

В

,

Рисунок

 210

)

на



износ



и



повреждения

.

Замените



при



необходимости

.

3.



Проверьте



область



скольжения

  (

Рисунок

 211

)

на



промежуточной



шестерне



№

 2,

котой



она



соприкасается



с



коленвалом

,

на



износ



и



заедание

.

Замените



шестерню

,

если



замечено



какое



либо



повреждение

.

4.



Осмотрите



поверхность



шестерни



№

 2,

по



которой



катятся



ролики

,

на



износ



или



истирание

.

Замените



шестерню

,

если



замечены



какие



либо



повреждения

.

5.



Проверьте



ролики

  (

Рисунок

 212

)

в



узле



зацепления



стартера



на



неровности



или



чрезмерный



износ

.

Замените



их



вместе

,

если



хотя



бы



один



из



них



неудовлетворителен

.

Если



повреждены

,

снимите



ролики

,

пружины



и



плунжеры

.



ОБКАТКА





После



обслуживания



цилиндров

  (

расточка

,

хонингование

,

новые



кольца



и



т

.

д

.)

и



выполнения



серьезных



работ



в



нижней



части



двигателя

,

двигателю



необходима



обкатка

,

так



же



как

,

если



бы



он



был



новым

.

Характеристики



и



долговечность



двигателя



сильно



зависят



от



осторожности



и



осмысленности



в



обкатке

.

В



первые

 500

миль

 (800

км

),

не



откручивайте



газ



более



чем



на



одну



треть



и







-------------------------------------------------------------------------------------------------------------------------------------------------------------

  75

скорость



необходимо



варьировать



максимально



на



сколько



возможно

,

в



пределах



одной



трети



газа

.

Следует



избегать



длительной



равномерной



езды



на



одной



скорости



и



одной



передаче

,

а



также



реских



ускорений

.

Последующие

 800

км

,

можно



немного



добавлять



газ

,

однако



полностью



открывать



газ



не



следует

,

пока



мотоцикл



не



пройдет



более

 1600

км

,

и



при



этом



полностью



открывать



газ



на



длительное



время



не



следует



пока



мотоцикл



не



пройдет

 2400

км

.

На



период



обкатки

,

так



же



как



и



в



процессе



нормальной



эксплуатации



рекомендуется



использовать



сезонное



масло

,

при



котором



кольца



и



цилиндры



лучше



прирабатываются

,

по



сравнению



с



всесезонным



маслом

.

В



результате



срок



службы



поршневых



колец



и



внутренних



поверхностей



цилиндров



значительно



возрастает

.

В



течении



этого



периода



расход



масла



больше



по



сравнению



с



обычным



режимом

.

Поэтому



важно



чаще

,

чем



обычно

,

проверять



уровень



масла

.

Ни



в



коем



случае

,

в



течении



обкатки



или



после



этого



уровень



масла



не



должен



падать



до



нижней



метки



на



контрольном



окошке

;

при



малом



уровне



масла

,

масло



может



перегреется



и



не



обеспечит



должной



смазки



и



усилит



износ

.



Обслуживание



после

  800

км





Очень



важно

,

чтобы



заменить



масло



и



маслофильтр



после



первых

 800

км

.

В



дополнении

,

неплохо



бы



заменить



масло



и



фильтр



по



завершении



обкатки

  (

после

 2400

км

),

чтобы



убедится

,

что



все



металлические



частички

,

попавшие



в



масло



в



процессе



обкатки

,

полностью



удалены



из



маслосистемы

.

Не



большие



затраты

,

могут



рассматриваться

,

как



предусмотрительная



инвестиция



в



долговечность



двигателя

.




Таблица

 1

СПЕЦИФИКАЦИЯ



ДВИГАТЕЛЯ





Параметр



Спецификация



мм

 (in.)

Предел



износа



мм

 (in.)







Общие





Тип

 4-

х



тактный

, V-

образный

,

воздушного



охлаждения



Количество



цилиндров

 2

Диаметр



и



ход



поршня

 76×59

(2,992×2,323)



Объем

 535

(32,64)

Степень



сжатия

 9:1



Цилиндры







Гильзы



цилиндра



Алюминиевые



цилиндры



с



чугунными



гильзами



Предел



деформации



головы

 0,03

(0,0012)



Диаметр



цилиндра

 75,98…76,02

(2,991…2,993)



Конусность

 -

0,05

(0,002)

Элипс

 -

0,05

(0,002)

Зазор



поршень

-

цилиндр



0,035…0,055 (0,0014…0,0022)

0,1 (0,004)







Продолжение



следует





-------------------------------------------------------------------------------------------------------------------------------------------------------------















содержание      ..     1      2      3      4      ..
