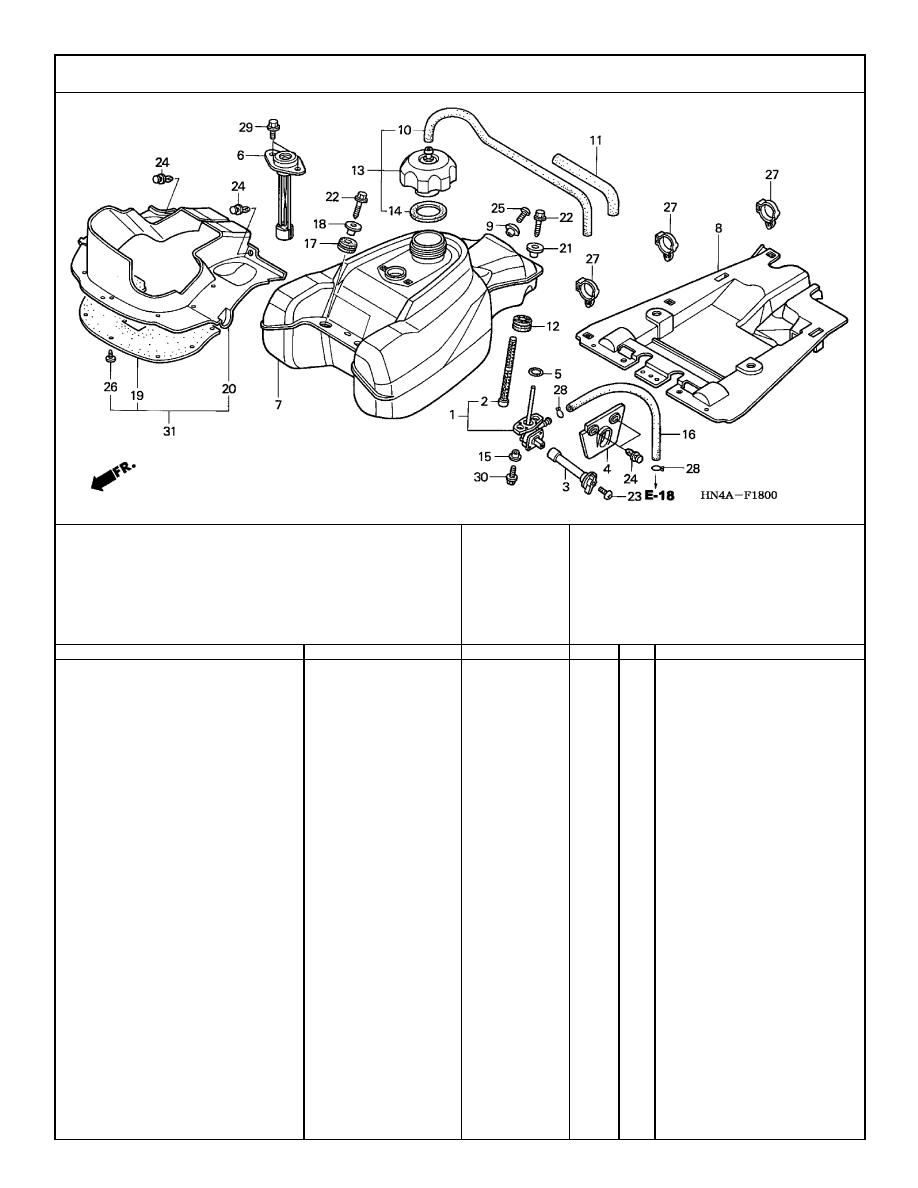

FUEL TANK

MAY, 2002



2002 American Honda Motor Co., Inc.

2-43

HN4AF1800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-18

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PETCOCK ASSY.........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16950-HM8-003

5335419

2

SCREEN SET, FUEL STRAINER ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16952-HM8-003

5308119

3

LEVER, PETCOCK......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16963-HN5-670

6313142

4

PLATE, FUEL MARK ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16965-HN5-670

6249783

5

O-RING (11.8X3.55)....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

16997-467-000

0825158

6

METER ASSY., FUEL ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17504-HN5-671

6313175

7

TANK, FUEL................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17510-HN5-670

6249916

8

PROTECTOR, TANK HEAT (LOWER) ......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17515-HN5-670

6249924

9

COLLAR, FR. SEAT ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17518-KZ4-710

4301511

10

TUBE, FUEL CAP BREATHER ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17521-HA2-670

2534352

11

TUBE, FR. FUEL CAP BREATHER ............

B2 B3 D2 D3

-------- --------

1

17522-HN5-A10

6249932

12

RUBBER, RR. FUEL TANK ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17613-176-000

0721969

13

CAP ASSY., FUEL TANK............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17620-HF7-000

4067708

14

GASKET, FUEL CAP ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17624-HF7-000

4067716

15

COLLAR, FUEL TANK SETTING................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

17626-467-000

0825232

16

TUBE, FUEL................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17681-HN5-670

6249940

17

RUBBER, MUFFLER ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

18334-KA3-830

1906635

18

COLLAR, RADIATOR MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

19052-MN8-000

2897270

FUEL TANK

2-44



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F6

HN4AF1800

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-18

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

19

RUBBER, SNORKEL AIR GUIDE ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61720-HN5-670

6252399

20

PLATE, SNORKEL AIR GUIDE ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61725-HN5-670

6252415

21

COLLAR, SEAT SETTING ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

77207-464-000

0819615

22

BOLT, SPECIAL (6X32) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90101-HM8-000

5309091

23

SCREW, L. HANDLEBAR LEVER PIVOT ..

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90116-GF8-000

3491628

24

CLIP, MUDGUARD......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90653-HC4-900

3795994

25

SCREW, SPECIAL (5MM) ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91422-MT8-770

3362118

26

CLIP, WASHER MOUTH ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

7

91504-SD5-901

3557162

27

CLIP, WIRE HARNESS (BLACK)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

91556-SK7-003

3168804

28

CLIP, TUBE (B12) ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95002-02120

0335034

29

BOLT, FLANGE (6X12) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-06012-00

2105799

30

BOLT, FLANGE (6X16) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

96001-06016-00

2105955

31

GUIDE ASSY., SNORKEL AIR....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

61700-HN5-670

6247001

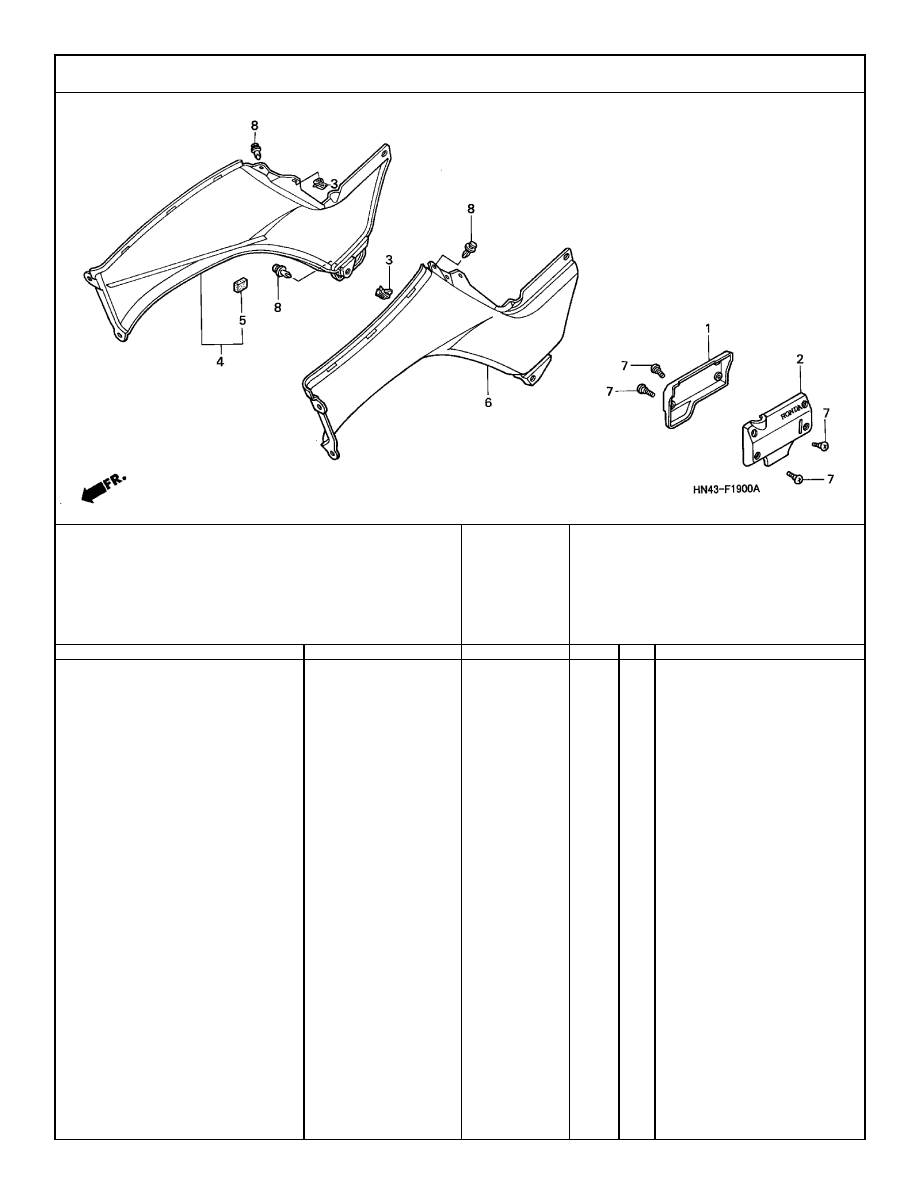

BODY COVER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-45

HN43F1900A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-19

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, R. ENGINE SIDE ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11310-HN5-670

6249759

2

COVER, L. ENGINE SIDE ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

11320-HN5-670

6249767

3

CLIP, WIRE HARNESS ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

32171-GJ1-003

1858554

4

COVER, R. SIDE *NH1* (BLACK) ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

83500-HN5-670ZA

6252886

5

RUBBER, COVER SETTING (LOWER)......

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

83523-MR5-870

3418472

6

COVER, L. SIDE *NH1* (BLACK) ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

83600-HN5-670ZA

6252894

7

SCREW, PROTECTOR SETTING ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

8

90114-MG9-770

1532027

8

CLIP, MUDGUARD......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

90653-HC4-900

3795994

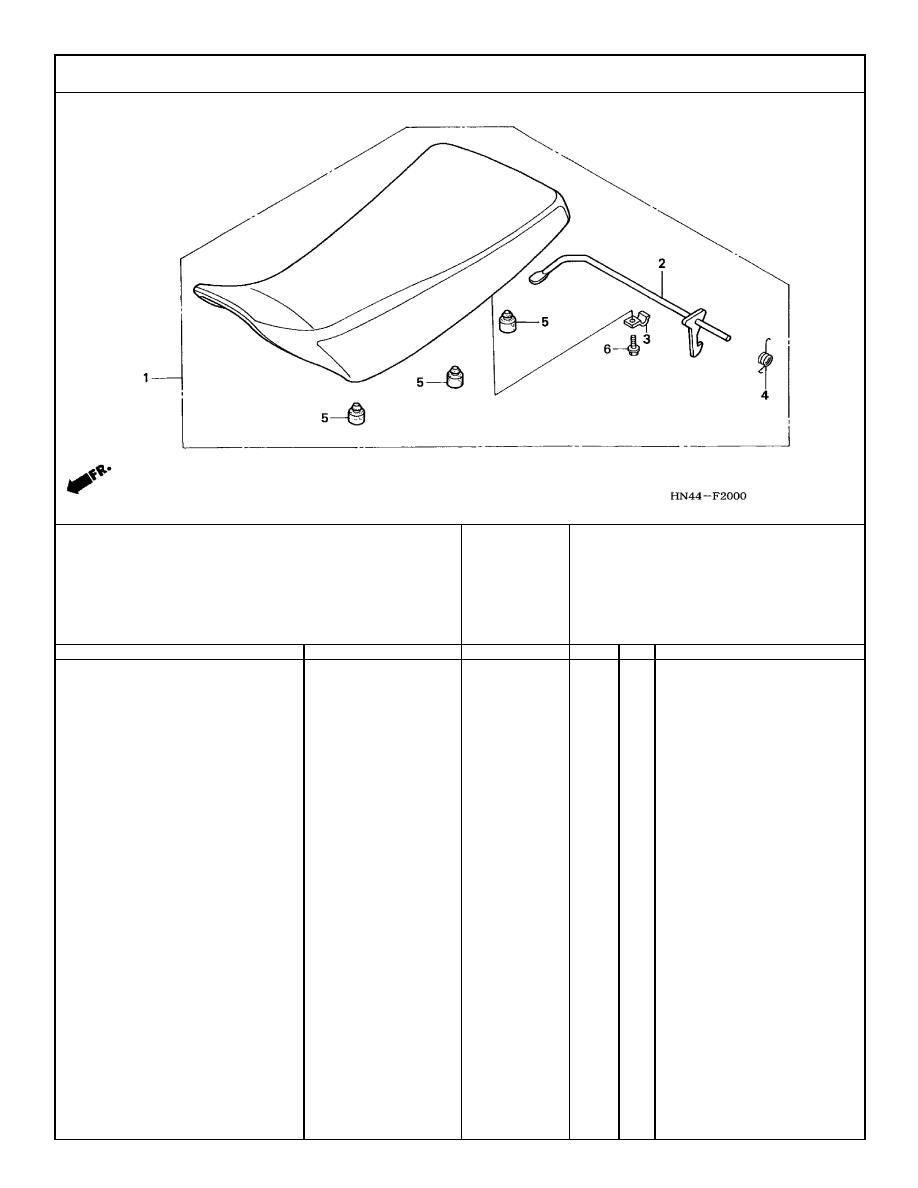

SEAT

2-46



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F7

HN44F2000

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-20

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SEAT ..........................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

77100-HN5-670

6252571

2

LEVER, SEAT LOCK ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

77105-HN5-670

6252589

3

BRACKET, LOCK LEVER ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

77106-HB3-000

2137214

4

SPRING, SEAT LOCK ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

77107-958-000

0842716

5

RUBBER, SEAT SETTING..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

77206-GF0-000

1709773

6

BOLT, FLANGE (6X12) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95701-06012-08

2170793

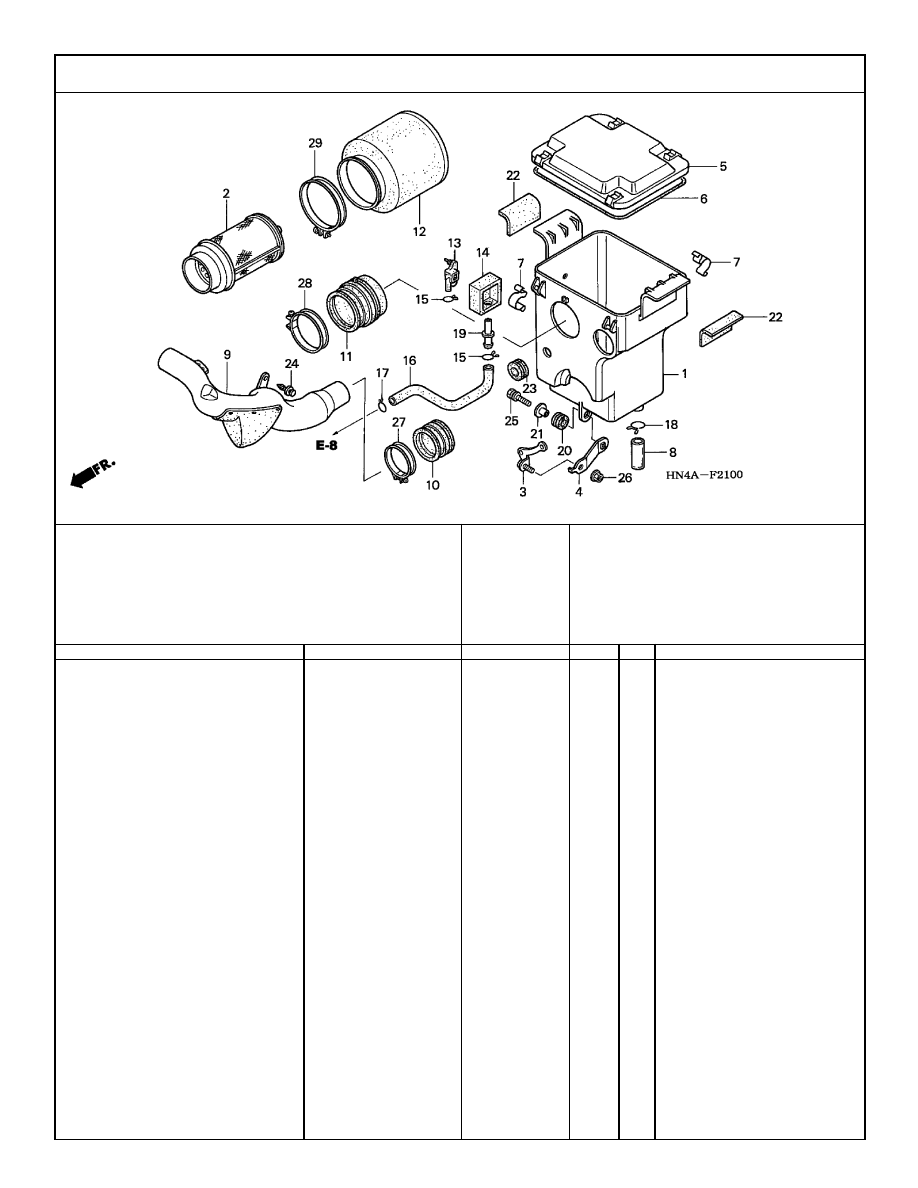

AIR CLEANER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-47

HN4AF2100

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-21

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

HOUSING, AIR CLEANER..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17210-HN5-670

6249791

2

BODY, AIR CLEANER ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17211-HN5-670

6249809

3

STAY A, AIR CLEANER..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17212-HN5-670

6249817

4

STAY B, AIR CLEANER..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17213-HN5-670

6249825

5

LID, AIR CLEANER HOUSING ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17217-HN5-670

6249833

6

SEAL, AIR CLEANER COVER....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17219-HN5-670

6249841

7

SPRING, AIR CLEANER HOUSING LID ....

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

17223-HM8-000

5281571

8

TUBE, AIR CLEANER DRAIN ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17224-HM5-930

5037809

9

DUCT ASSY., SNORKEL............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17250-HN5-670

6313159

10

SEAL, SNORKEL DUCT ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17252-HN5-670

6249858

11

TUBE, AIR CLEANER CONNECTING........

A2 B2 C2 D2

-------- --------

1

17253-HN5-670

6249866

TUBE, AIR CLEANER CONNECTING........

A3 B3 C3 D3

-------- --------

1

17253-HN5-M00

7076045

12

ELEMENT, AIR CLEANER..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17254-HN5-670

6249874

13

JOINT, BREATHER ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17255-HN5-670

6249882

14

COVER, DUST ............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17256-HN5-670

6249890

15

CLIP, BREATHER TUBE ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

17316-611-000

0340984

16

TUBE, BREATHER......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17366-HN5-670

6313167

17

CLIP, SUB-TANK HOSE ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

17724-102-700

0290213

AIR CLEANER

2-48



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F8

HN4AF2100

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-21

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

18

CLIP, AIR HOSE (21.5) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18532-634-670

0576140

19

JOINT, TWO-WAY ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18631-MAH-710

5421276

20

RUBBER, RADIATOR MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

19051-KA3-830

1906759

21

COLLAR, RADIATOR MOUNTING ............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

19052-MN8-000

2897270

22

RUBBER, BATTERY CUSHION..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

31511-KE2-850

6313886

23

GROMMET, RR. FENDER..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

80102-KFJ-900

6314363

24

CLIP, MUDGUARD......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90653-HC4-900

3795994

25

BOLT-WASHER (6X25) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

93404-06025-00

3473428

26

NUT, FLANGE (6MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

94050-06000

0471623

27

BAND, AIR CLEANER CONNECTING

TUBE (52)................................................

A2 B2 C2 D2

-------- --------

1

95018-52250

5924550

BAND, CONNECTING TUBE......................

A3 B3 C3 D3

-------- --------

1

90651-HM8-000

5282744

28

BAND, AIR CLEANER CONNECTING

TUBE (60)................................................

A2 B2 C2 D2

-------- --------

1

95018-60250

5780184

BAND, AIR CLEANER DUCT......................

A3 B3 C3 D3

-------- --------

1

90652-HM8-000

5282751

29

BAND (74) ..................................................

A2 B2 C2 D2

-------- --------

1

95018-74250

5753835

BAND, AIR CLEANER CONNECTING

TUBE (74)................................................

A3 B3 C3 D3

-------- --------

1

90653-HN5-M00

7076094

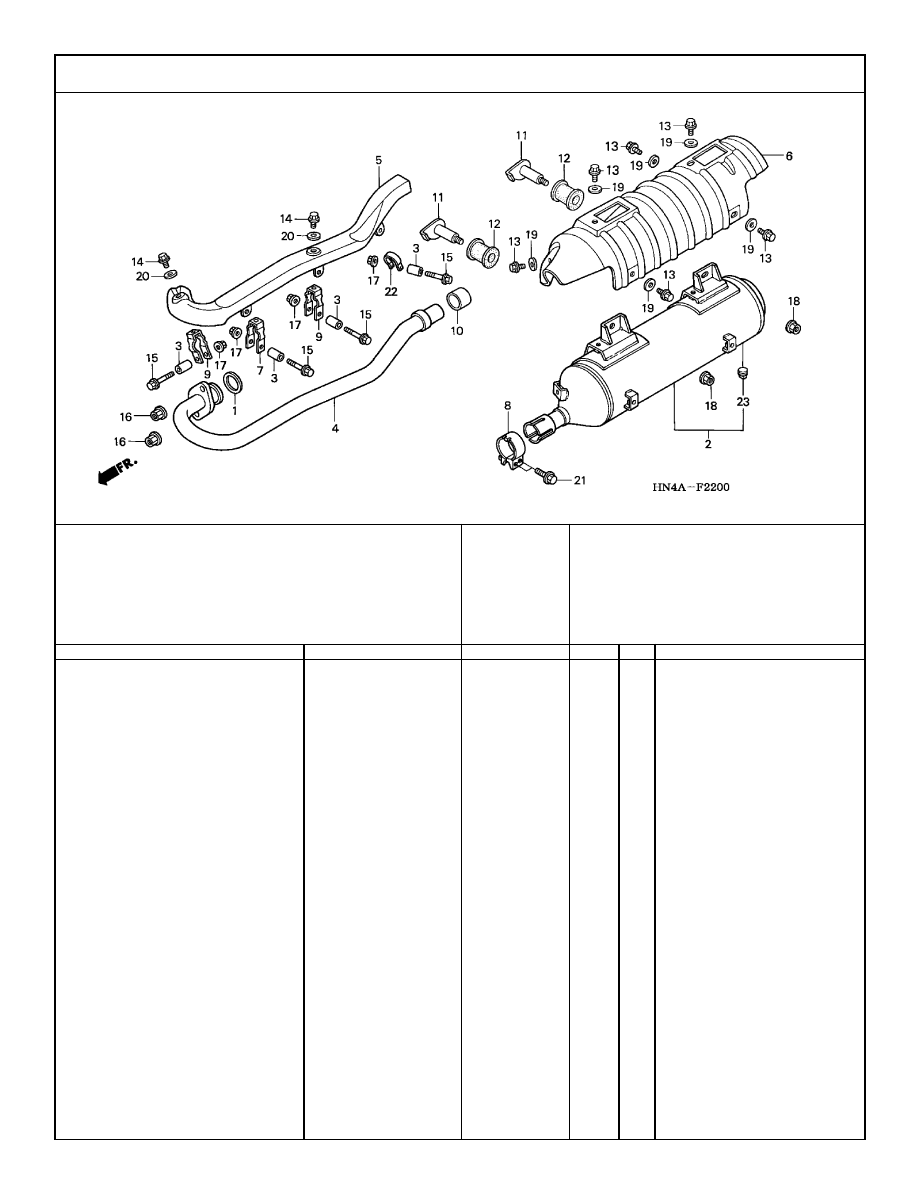

MUFFLER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-49

HN4AF2200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-22

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

GASKET, EX. PIPE ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18291-MN4-920

2916997

2

MUFFLER....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18310-HN5-670

6249973

3

COLLAR, MUFFLER BAND ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

18318-HN5-670

6313209

4

PIPE, EX. ....................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18320-HN5-670

6249999

5

COVER, EX. PIPE ......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18321-HN5-670

6250005

6

COVER, MUFFLER ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18323-HN5-670

6250013

7

BAND A, EX. PIPE COVER ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18372-HN5-670

6250021

8

BAND, EX. MUFFLER ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18373-HA0-003

1820372

9

BAND B, EX. PIPE COVER ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

18373-HN5-670

6250039

10

GASKET, MUFFLER ..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18391-ML8-000

2152213

11

BOLT, MUFFLER MOUNTING....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

50607-HN5-670

6314306

12

RUBBER, MUFFLER MOUNTING ..............

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

50608-HN5-670

6314314

13

BOLT, FLANGE (6X10) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

90011-HN0-A00

5750310

14

BOLT, FLANGE (6X10) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90011-HN5-670

6314652

15

BOLT, FLANGE (6X40) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

90012-HN5-670

6314660

16

NUT, FLANGE (8MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90301-HM8-000

5309109

17

NUT, FLANGE (6MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

4

94050-06000

0471623

18

NUT, FLANGE (8MM)..................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94050-08000

0481143

MUFFLER

2-50



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F9

HN4AF2200

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-22

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

19

WASHER, PLAIN (6MM) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

6

94103-06000

0450122

20

WASHER, PLAIN (6MM) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

94103-06700

0622324

21

BOLT, FLANGE (8X35) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

95701-08035-08

2563260

22

BAND C, EX. PIPE COVER ........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

18374-HN5-670

6320246

23

BOLT, ARRESTER......................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90183-HM5-850

5037841

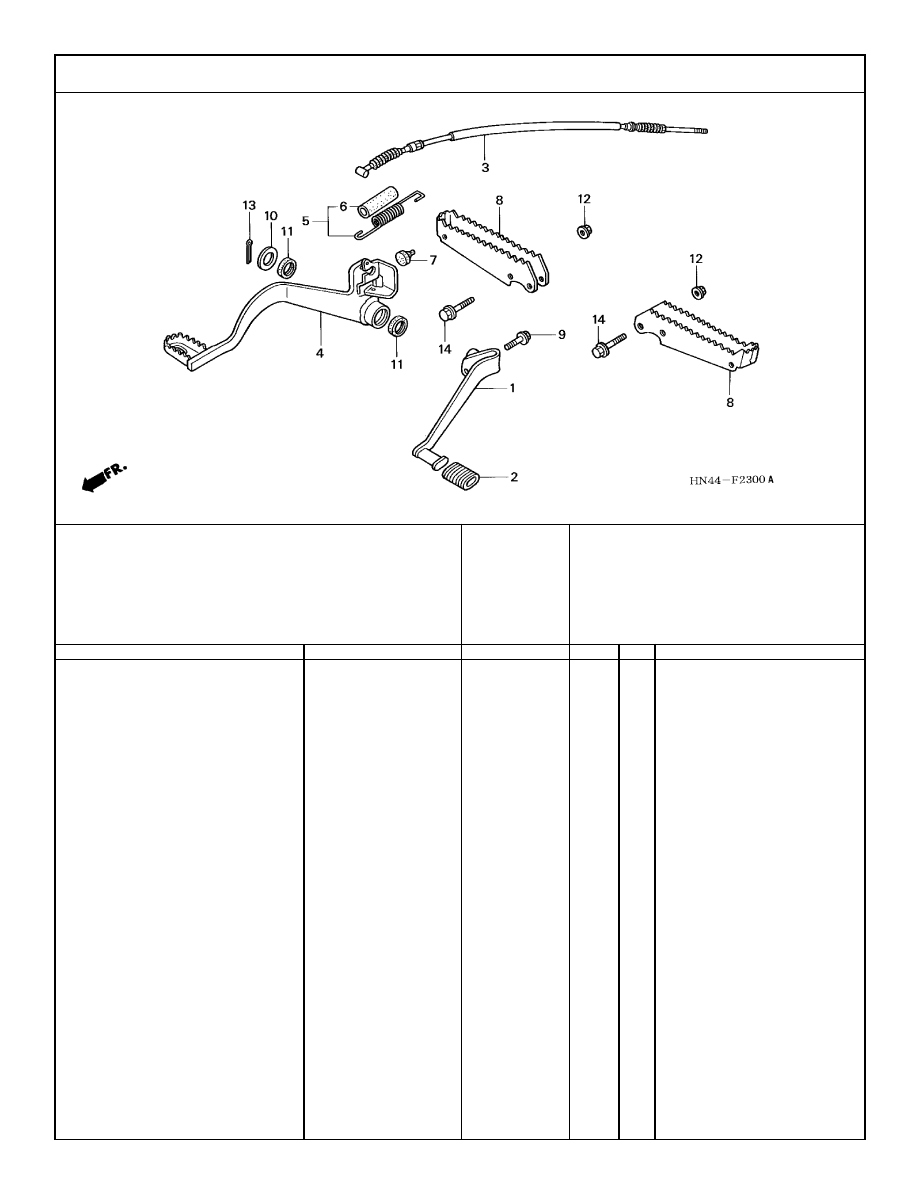

STEP (TRX350TM/FM)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-51

HN44F2300A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-23

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PEDAL, CHANGE........................................

A2 A3 C2 C3

-------- --------

1

24700-HN5-670

6373518

2

RUBBER, GEARSHIFT PEDAL ..................

A2 A3 C2 C3

-------- --------

1

24781-371-000

0432153

3

CABLE, FOOT BRAKE................................

A2 A3 C2 C3

-------- --------

1

43470-HN5-670

6250740

4

PEDAL, BRAKE ..........................................

A2 A3 C2 C3

-------- --------

1

46500-HN5-670

6365811

5

SPRING ASSY., RR. BRAKE PEDAL ........

A2 A3 C2 C3

-------- --------

1

46513-HM7-000

4643722

6

TUBE, BRAKE PEDAL SPRING ................

A2 A3 C2 C3

-------- --------

1

46515-HM7-000

4643748

7

RUBBER, STAND STOPPER ....................

A2 A3 C2 C3

-------- --------

1

50505-GA7-730

1488139

8

STEP ..........................................................

A2 A3 C2 C3

-------- --------

2

50610-HM8-000

5282082

9

BOLT, FLANGE (6X20) ..............................

A2 A3 C2 C3

-------- --------

1

90118-968-000

1550300

10

WASHER (17.5MM) ....................................

A2 A3 C2 C3

-------- --------

1

90512-303-000

0198374

11

DUST SEAL (17X23X3) ..............................

A2 A3 C2 C3

-------- --------

2

91206-968-003

1513498

DUST SEAL (17X23X3)

(NOT AVAILABLE) ..................................

A2 A3 C2 C3

-------- --------

2

91206-968-004

1509124

DUST SEAL (17X23X3) ..............................

A2 A3 C2 C3

-------- --------

2

91206-968-005

1513506

12

NUT, FLANGE (8MM)..................................

A2 A3 C2 C3

-------- --------

4

94050-08000

0481143

13

PIN, COTTER (3.0X25) ..............................

A2 A3 C2 C3

-------- --------

1

94201-30250

0058420

PIN, COTTER (3X30) ..................................

A2 A3 C2 C3

-------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

A2 A3 C2 C3

-------- --------

1

94201-30400

0058446

STEP (TRX350TM/FM)

2-52



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F10

HN44F2300A

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-23

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

13

PIN, COTTER (3.0X45) ..............................

A2 A3 C2 C3

-------- --------

1

94201-30450

0058453

14

BOLT, FLANGE (8X45) ..............................

A2 A3 C2 C3

-------- --------

4

95801-08045-00

2754075

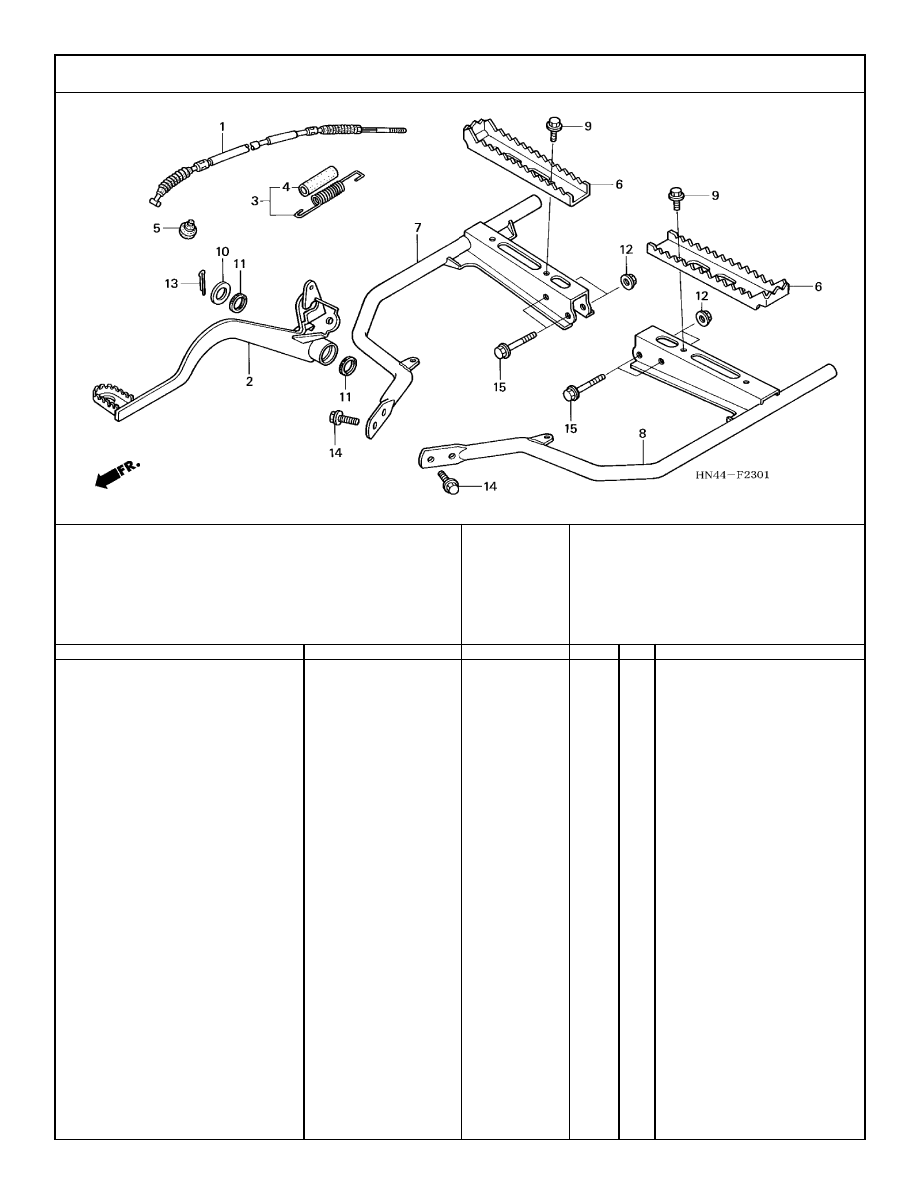

STEP (TRX350TE/FE)

MAY, 2002



2002 American Honda Motor Co., Inc.

2-53

HN44F2301

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-23-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CABLE, FOOT BRAKE................................

B2 B3 D2 D3

-------- --------

1

43470-HN5-670

6250740

2

PEDAL, BRAKE ..........................................

B2 B3 D2 D3

-------- --------

1

46500-HN5-A10

6314280

3

SPRING ASSY., RR. BRAKE PEDAL ........

B2 B3 D2 D3

-------- --------

1

46513-HM7-000

4643722

4

TUBE, BRAKE PEDAL SPRING ................

B2 B3 D2 D3

-------- --------

1

46515-HM7-000

4643748

5

RUBBER, STAND STOPPER ....................

B2 B3 D2 D3

-------- --------

1

50505-GA7-730

1488139

6

STEP ..........................................................

B2 B3 D2 D3

-------- --------

2

50610-HN0-A11

6258032

7

BRACKET, R. STEP....................................

B2 B3 D2 D3

-------- --------

1

50611-HN5-A10

6250971

8

BRACKET, L. STEP ....................................

B2 B3 D2 D3

-------- --------

1

50612-HN5-A10

6250989

9

BOLT, FLANGE (6MM)................................

B2 B3 D2 D3

-------- --------

4

90111-197-890

3141611

10

WASHER (17.5MM) ....................................

B2 B3 D2 D3

-------- --------

1

90512-303-000

0198374

11

DUST SEAL (17X23X3) ..............................

B2 B3 D2 D3

-------- --------

2

91206-968-003

1513498

DUST SEAL (17X23X3)

(NOT AVAILABLE) ..................................

B2 B3 D2 D3

-------- --------

2

91206-968-004

1509124

DUST SEAL (17X23X3) ..............................

B2 B3 D2 D3

-------- --------

2

91206-968-005

1513506

12

NUT, FLANGE (8MM)..................................

B2 B3 D2 D3

-------- --------

4

94050-08000

0481143

13

PIN, COTTER (3.0X25) ..............................

B2 B3 D2 D3

-------- --------

1

94201-30250

0058420

PIN, COTTER (3X30) ..................................

B2 B3 D2 D3

-------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

B2 B3 D2 D3

-------- --------

1

94201-30400

0058446

STEP (TRX350TE/FE)

2-54



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F11

HN44F2301

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-23-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

13

PIN, COTTER (3.0X45) ..............................

B2 B3 D2 D3

-------- --------

1

94201-30450

0058453

14

BOLT, FLANGE (8X20) ..............................

B2 B3 D2 D3

-------- --------

4

95701-08020-00

2552552

15

BOLT, FLANGE (8X45) ..............................

B2 B3 D2 D3

-------- --------

4

95801-08045-00

2754075

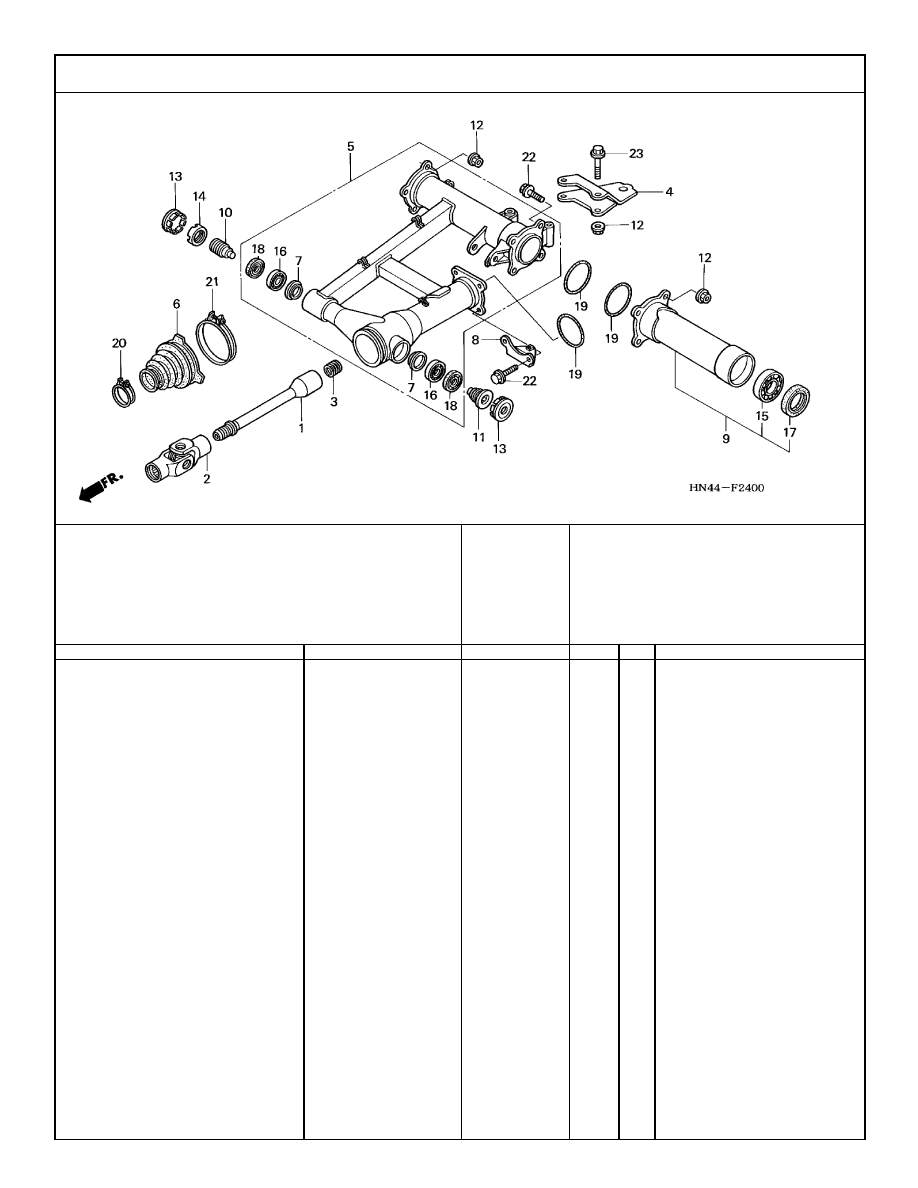

SWINGARM

MAY, 2002



2002 American Honda Motor Co., Inc.

2-55

HN44F2400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-24

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SHAFT, PROPELLER ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

40201-HN5-670

6250591

2

JOINT, YOKE ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

40210-HM5-731

6390058

3

SPRING, PROPELLER SHAFT ..................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

40215-HN0-671

6984421

4

HITCH, TRAILER ........................................

A2 B2 C2 D2

-------- --------

1

50810-HN5-670

6250997

HITCH, TRAILER ........................................

A3 B3 C3 D3

-------- --------

1

50810-HN2-000

6392203

5

SWINGARM ASSY., RR. ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

52100-HN5-670

6251276

6

BOOT, JOINT ..............................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

52101-HN5-670

6251284

7

HOLDER, RR. SWINGARM GREASE ........

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

52112-MA1-300

1055201

8

STAY, SKID PLATE ....................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

52190-HN5-670

6251292

9

PIPE ASSY., L. HOUSING ..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

52300-HN5-670

6251300

10

BOLT A, PIVOT ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90121-HM5-930

5037650

11

BOLT B, PIVOT ..........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90122-HM5-930

5037668

12

NUT, SELF-LOCK (10MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

10

90305-HC0-770

2739530

13

CAP, LOCK NUT ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90312-HM5-670

4445243

14

NUT, RR. SWINGARM PIVOT ....................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90355-469-000

0875401

15

BEARING, RADIAL BALL (32X58X13UU) ..

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91055-HN5-681

6314793

16

BEARING, ANGULAR (7203)......................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91066-HC4-004

2939007

17

OIL SEAL (42X58X10) ................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

91255-HA0-681

2088672

SWINGARM

2-56



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F12

HN44F2400

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-24

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

18

DUST SEAL (26X40X5) ..............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91268-HN0-A01

5750534

19

O-RING (75X3.2) ........................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

3

91320-HM7-702

5043799

20

BAND, AIR CLEANER CONNECTING

TUBE (48)................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95018-48250

6314934

21

BAND, AIR CLEANER CONNECTING

TUBE (90)................................................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

95018-90320

5944392

22

BOLT, FLANGE (10X25) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

8

95701-10025-00

2774453

23

BOLT, FLANGE (10X62) ............................

A2 B2 C2 D2

-------- --------

2

90151-HC5-000

2920742

BOLT, FLANGE (10X65) ............................

A2 B2 C2 D2

-------- --------

2

95801-10065-00

2735629

BOLT, FLANGE (10X60) ............................

A3 B3 C3 D3

-------- --------

2

95801-10060-00

2552644

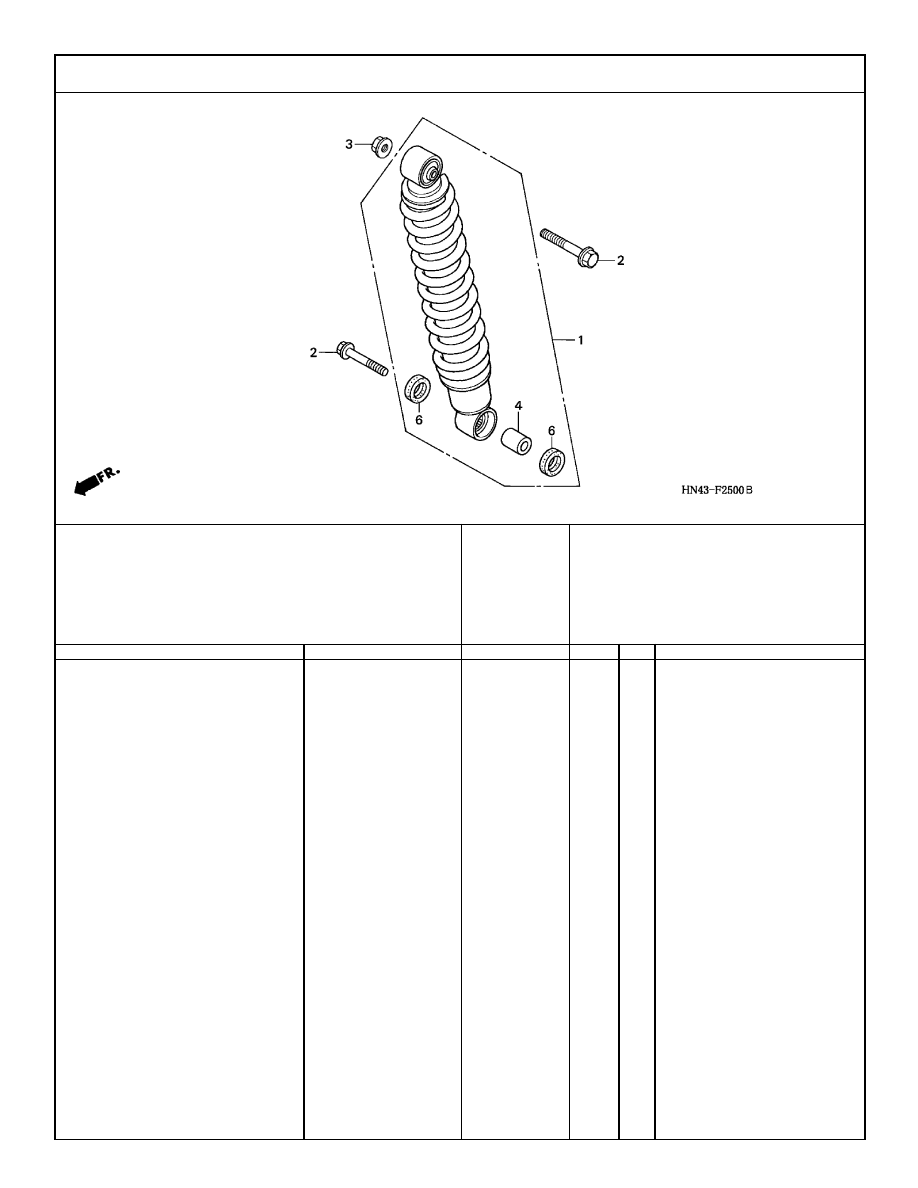

REAR SHOCK ABSORBER

MAY, 2002



2002 American Honda Motor Co., Inc.

2-57

HN43F2500B

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-25

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SHOCK ABSORBER ASSY., RR. ..............

A2 A3 B2 B3

-------- --------

1

52400-HN4-671

6580740

SHOCK ABSORBER ASSY., RR. ..............

C2 C3 D2 D3

-------- --------

1

52400-HN5-671

6562847

2

BOLT, FLANGE (10X55) ............................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

90120-HC4-000

2817401

3

NUT, SELF-LOCK (10MM)..........................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

1

90305-HC0-770

2739530

4

COLLAR, FR. SHOCK ABSORBER

(LOWER) ................................................

A2 A3 B2 B3

-------- --------

1

51486-HN5-670

6251250

COLLAR, RR. SHOCK ABSORBER

(LOWER) ................................................

C2 C3 D2 D3

-------- --------

1

52486-HN5-670

6252084

6

DUST SEAL (20X26X4.5) (ARAI)................

A2 A3 B2 B3 C2 C3 D2 D3 -------- --------

2

91254-KS6-003

2159713

REAR FENDER (TRX350TM/FM)

2-58



2002 American Honda Motor Co., Inc.

MAY, 2002

1-F13

HN4AF2600

A2=TRX350TM’02

C2=TRX350FM’02

A3=TRX350TM’03

C3=TRX350FM’03

B2=TRX350TE’02

D2=TRX350FE’02

B3=TRX350TE’03

D3=TRX350FE’03

F-26

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

RUBBER, TANK ..........................................

A2 A3 C2 C3

-------- --------

2

17514-HC0-310

2537561

2

PLUG, HEAD PIPE......................................

A2 A3 C2 C3

-------- --------

1

50049-046-000

0203133

3

RUBBER, FR. FENDER SETTING..............

A2 A3 C2 C3

-------- --------

2

61103-HM5-850

4735148

4

COLLAR, FR. FENDER ..............................

A2 A3 C2 C3

-------- --------

2

61104-357-000

0321752

COLLAR, FR. FENDER ..............................

A2 A3 C2 C3

-------- --------

2

61104-428-000

0687558

5

BOX, OWNER’S MANUAL ..........................

A2 A3 C2 C3

-------- --------

1

77110-HF1-880

3852746

6

FENDER, RR. *R232* (PATRIOT RED)......

A2

-------- --------

1

80100-HN4-670ZA

6247019

FENDER, RR. *G152* (ADVENTURE

GREEN) ..................................................

A2

-------- --------

1

80100-HN4-670ZB

6286017

FENDER, RR. *YR222R* (ZEST

ORANGE-R)............................................

A2

-------- --------

1

80100-HN4-670ZC

6286041

FENDER, RR. *G152* (WOL)

(ADVENTURE GREEN) ..........................

A3

-------- --------

1

80100-HN4-A60ZA

7076433

FENDER, RR. *R232* (WOL) (PATRIOT

RED)........................................................

A3

-------- --------

1

80100-HN4-A60ZB

7076441

FENDER, RR. *YR222R* (WOL) (ZEST

ORANGE-R)............................................

A3

-------- --------

1

80100-HN4-A60ZC

7076458

FENDER, RR. *R232* (PATRIOT RED)......

C2

-------- --------

1

80100-HN5-670ZA

6252597

FENDER, RR. *G152* (ADVENTURE

GREEN) ..................................................

C2

-------- --------

1

80100-HN5-670ZB

6286074
