ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 32

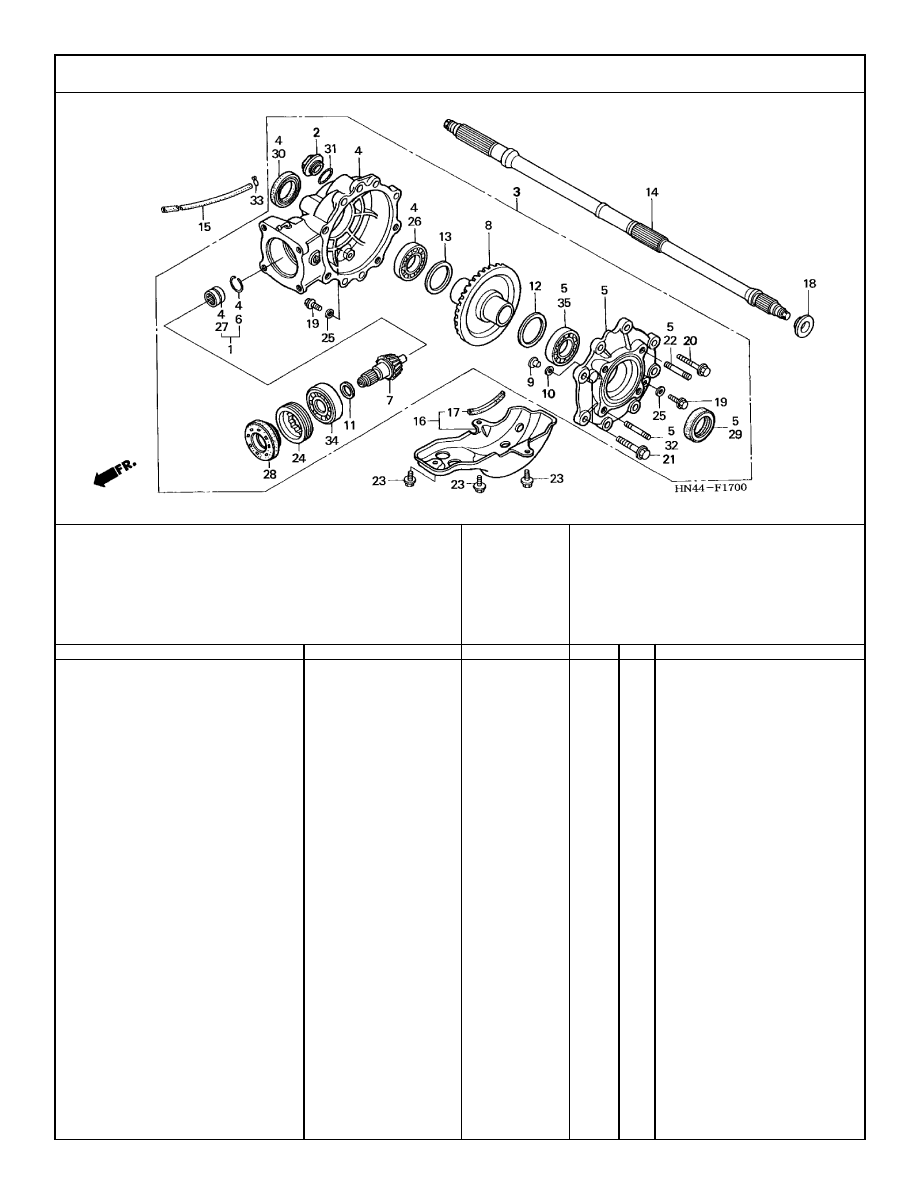

FINAL DRIVEN GEAR

2-54



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F11

HN44F1700

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-17

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

9

PIN, RING GEAR STOPPER ......................

1C 1D

-------- --------

1

41436-MB0-310

1316777

10

SHIM A, STOPPER PIN (0.10)....................

0A 0B 0C 0D 1A 1B

-------- -------- A

AR

41437-MB0-310

1316785

1C 1D

-------- --------

AR

41437-MB0-310

1316785

SHIM B, STOPPER PIN (0.15)....................

0A 0B 0C 0D 1A 1B

-------- -------- A

AR

41438-MB0-310

1316793

1C 1D

-------- --------

AR

41438-MB0-310

1316793

11

SHIM A, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41447-HM8-000

5308754

1C 1D

-------- --------

1

41447-HM8-000

5308754

SHIM B, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41448-HM8-000

5308762

1C 1D

-------- --------

1

41448-HM8-000

5308762

SHIM C, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41449-HM8-000

5308770

1C 1D

-------- --------

1

41449-HM8-000

5308770

SHIM D, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41451-HM8-000

5308788

1C 1D

-------- --------

1

41451-HM8-000

5308788

SHIM E, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41452-HM8-000

5308796

1C 1D

-------- --------

1

41452-HM8-000

5308796

SHIM F, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41453-HM8-000

5308804

1C 1D

-------- --------

1

41453-HM8-000

5308804

SHIM G, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41454-HM8-000

5308812

1C 1D

-------- --------

1

41454-HM8-000

5308812

SHIM H, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41455-HM8-000

5308820

1C 1D

-------- --------

1

41455-HM8-000

5308820

FINAL DRIVEN GEAR

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-55

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-17

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

SHIM I, PINION GEAR ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41456-HM8-000

5308838

1C 1D

-------- --------

1

41456-HM8-000

5308838

SHIM J, PINION GEAR ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41457-HM8-000

5308846

1C 1D

-------- --------

1

41457-HM8-000

5308846

12

SPACER A, RING GEAR (1.82)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41540-HA0-000

1822386

1C 1D

-------- --------

1

41540-HA0-000

1822386

SPACER B, RING GEAR (1.88)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41541-HA0-000

1822394

1C 1D

-------- --------

1

41541-HA0-000

1822394

SPACER C, RING GEAR (1.94)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41542-HA0-000

1822402

1C 1D

-------- --------

1

41542-HA0-000

1822402

SPACER D, RING GEAR (2.00)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41543-HA0-000

1822410

1C 1D

-------- --------

1

41543-HA0-000

1822410

SPACER E, RING GEAR (2.06)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41544-HA0-000

1822428

1C 1D

-------- --------

1

41544-HA0-000

1822428

SPACER F, RING GEAR (2.12) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41545-HA0-000

1822436

1C 1D

-------- --------

1

41545-HA0-000

1822436

SPACER G, RING GEAR (2.18)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41546-HA0-000

1822444

1C 1D

-------- --------

1

41546-HA0-000

1822444

SPACER H, RING GEAR (2.24)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41547-HA0-000

1822451

1C 1D

-------- --------

1

41547-HA0-000

1822451

SPACER I, RING GEAR (2.30) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41548-HA0-000

1822469

1C 1D

-------- --------

1

41548-HA0-000

1822469

13

SPACER A, RING GEAR (1.26)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41540-HC4-000

2726313

1C 1D

-------- --------

1

41540-HC4-000

2726313

SPACER B, RING GEAR (1.32)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41541-HC4-000

2726321

1C 1D

-------- --------

1

41541-HC4-000

2726321

SPACER C, RING GEAR (1.38)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41542-HC4-000

2726339

1C 1D

-------- --------

1

41542-HC4-000

2726339

SPACER D, RING GEAR (1.44)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41543-HC4-000

2726347

1C 1D

-------- --------

1

41543-HC4-000

2726347

SPACER E, RING GEAR (1.50)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41544-HC4-000

2726354

1C 1D

-------- --------

1

41544-HC4-000

2726354

SPACER F, RING GEAR (1.56) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41545-HC4-000

2726362

1C 1D

-------- --------

1

41545-HC4-000

2726362

SPACER G, RING GEAR (1.62)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41546-HC4-000

2726370

1C 1D

-------- --------

1

41546-HC4-000

2726370

SPACER H, RING GEAR (1.68)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41547-HC4-000

2726388

1C 1D

-------- --------

1

41547-HC4-000

2726388

SPACER I, RING GEAR (1.74) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41548-HC4-000

2726396

1C 1D

-------- --------

1

41548-HC4-000

2726396

FINAL DRIVEN GEAR

2-56



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F12

HN44F1700

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-17

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

13

SPACER J, RING GEAR (1.80) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41549-HC4-000

2732147

1C 1D

-------- --------

1

41549-HC4-000

2732147

SPACER K, RING GEAR (1.86)..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

41550-HC4-000

2732154

1C 1D

-------- --------

1

41550-HC4-000

2732154

14

SHAFT, RR. AXLE ......................................

0A 0B 0C 0D

-------- -------- A

1

42311-HN5-670

6250682

SHAFT, RR. AXLE ......................................

1C 1D

-------- --------

1

42311-HN5-671

6685895

1A 1B

-------- -------- A

1

42311-HN5-671

6685895

15

TUBE, BREATHER (3.5X1100) ..................

0A 0B 1A 1B

-------- -------- A

1

44121-HN4-670

6250757

BULK HOSE, VACUUM (3.5X1000)

(3.5X760) ................................................

0C 0D

-------- -------- A

1

95005-35001-30M

5356167

1C 1D

-------- --------

1

95005-35001-30M

5356167

16

PLATE COMP., SKID ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

50355-HN5-670

6250955

1C 1D

-------- --------

1

50355-HN5-670

6250955

17

RUBBER, STOPPER ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

50356-HM7-300

4643813

1C 1D

-------- --------

1

50356-HM7-300

4643813

18

STOPPER, BEARING ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

52112-HA0-000

1823210

1C 1D

-------- --------

1

52112-HA0-000

1823210

19

BOLT, SEALING (8MM) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90109-371-000

0417873

1C 1D

-------- --------

2

90109-371-000

0417873

20

BOLT, FLANGE (8X27) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

6

90133-MB0-000

1251016

1C 1D

-------- --------

6

90133-MB0-000

1251016

FINAL DRIVEN GEAR

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-57

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-17

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

21

BOLT, FLANGE (10X35) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90134-HA0-000

1824358

1C 1D

-------- --------

2

90134-HA0-000

1824358

22

BOLT, STUD (10X22)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90135-HA7-770

2426831

1C 1D

-------- --------

2

90135-HA7-770

2426831

23

BOLT, FLANGE (8X12) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

90190-MG3-000

1455377

1C 1D

-------- --------

3

90190-MG3-000

1455377

24

NUT, LOCK (64MM) ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90242-MB0-000

1243567

1C 1D

-------- --------

1

90242-MB0-000

1243567

25

WASHER (8MM)..........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90471-580-000

0517144

1C 1D

-------- --------

2

90471-580-000

0517144

26

BEARING, RADIAL BALL (43X68X13)........

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91051-HC4-003

2735108

1C 1D

-------- --------

1

91051-HC4-003

2735108

27

BEARING, NEEDLE (14X24.5X15) (KOYO)

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91061-HA7-672

2105245

1C 1D

-------- --------

1

91061-HA7-672

2105245

BEARING, NEEDLE (14X24.5X15) ............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91061-HC4-003

2938991

1C 1D

-------- --------

1

91061-HC4-003

2938991

28

OIL SEAL (34X70X11) ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91251-HM8-003

5309174

1C 1D

-------- --------

1

91251-HM8-003

5309174

29

OIL SEAL (35X49X6) (ARAI) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91252-HA0-003

1973395

1C 1D

-------- --------

1

91252-HA0-003

1973395

OIL SEAL (35X49X6) (NOK) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91252-HA0-004

2427276

1C 1D

-------- --------

1

91252-HA0-004

2427276

30

OIL SEAL (42X51X7) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91271-HC4-004

2978484

1C 1D

-------- --------

1

91271-HC4-004

2978484

31

O-RING (30.8MM) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91302-001-020

0001065

1C 1D

-------- --------

1

91302-001-020

0001065

32

BOLT, STUD (10X28)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

92900-10028-0E

6375281

1C 1D

-------- --------

2

92900-10028-0E

6375281

33

CLIP, TUBE (C6.5) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95002-35000

0165357

1C 1D

-------- --------

1

95002-35000

0165357

34

BEARING, RADIAL BALL (6007) ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

96100-60073-00

1825199

1C 1D

-------- --------

1

96100-60073-00

1825199

35

BEARING, RADIAL BALL (6206) ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

96100-62060-00

0636118

1C 1D

-------- --------

1

96100-62060-00

0636118

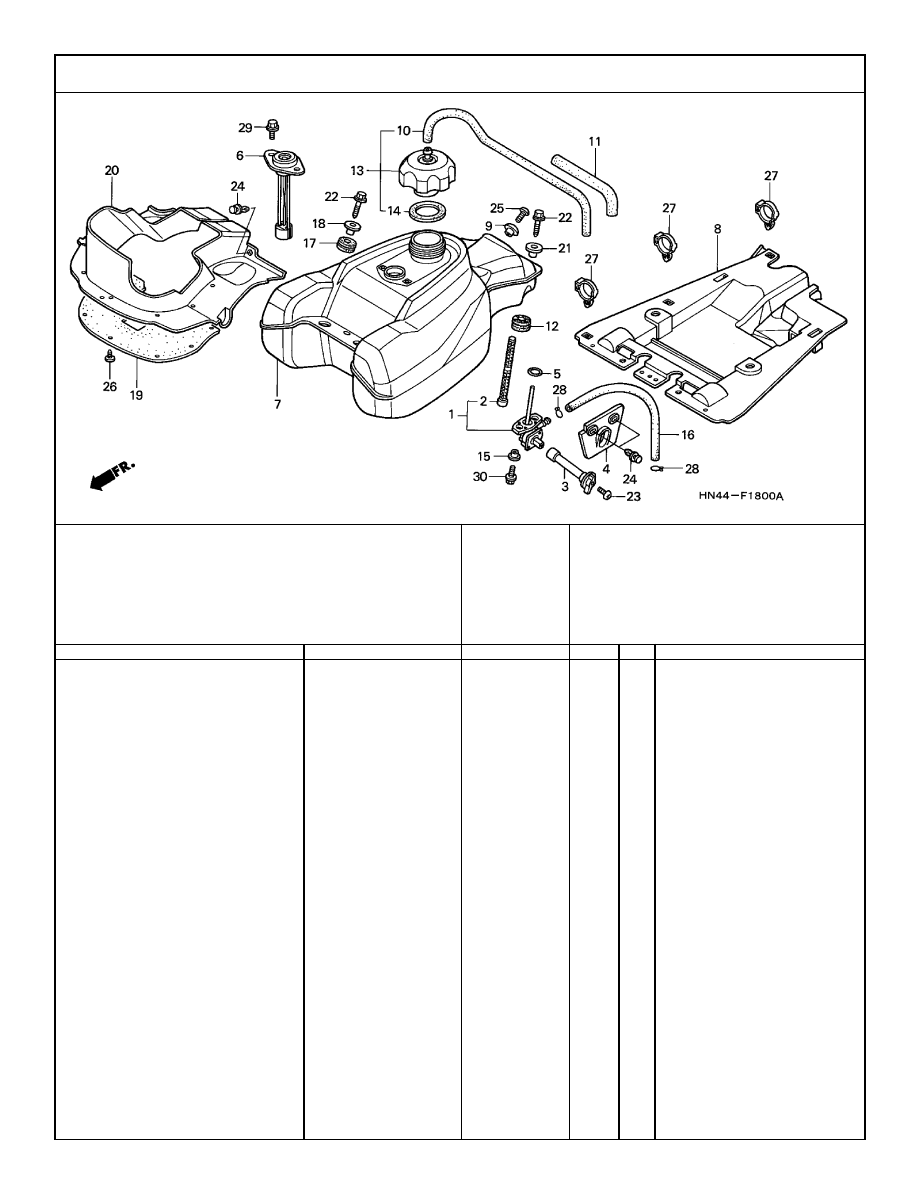

FUEL TANK

2-58



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F13

HN44F1800A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-18

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PETCOCK ASSY.........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

16950-HM8-003

5335419

1C 1D

-------- --------

1

16950-HM8-003

5335419

2

SCREEN SET, FUEL STRAINER ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

16952-HM8-003

5308119

1C 1D

-------- --------

1

16952-HM8-003

5308119

3

LEVER, PETCOCK......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

16963-HN5-670

6313142

1C 1D

-------- --------

1

16963-HN5-670

6313142

4

PLATE, FUEL MARK ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

16965-HN5-670

6249783

1C 1D

-------- --------

1

16965-HN5-670

6249783

5

O-RING (11.8X3.55)....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

16997-467-000

0825158

1C 1D

-------- --------

1

16997-467-000

0825158

6

METER ASSY., FUEL ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17504-HN5-671

6313175

1C 1D

-------- --------

1

17504-HN5-671

6313175

7

TANK COMP., FUEL ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17510-HN5-670

6249916

1C 1D

-------- --------

1

17510-HN5-670

6249916

8

PROTECTOR, TANK HEAT (LOWER) ......

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17515-HN5-670

6249924

1C 1D

-------- --------

1

17515-HN5-670

6249924

9

COLLAR, FR. SEAT ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17518-KZ4-710

4301511

1C 1D

-------- --------

1

17518-KZ4-710

4301511

10

TUBE, FUEL CAP BREATHER ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17521-HA2-670

2534352

1C 1D

-------- --------

1

17521-HA2-670

2534352

11

TUBE, FR. FUEL CAP BREATHER ............

0B 0D 1B

-------- -------- A

1

17522-HN5-A10

6249932

FUEL TANK

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-59

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-18

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

TUBE, FR. FUEL CAP BREATHER ............

1D

-------- --------

1

17522-HN5-A10

6249932

12

RUBBER, RR. FUEL TANK ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17613-176-000

0721969

1C 1D

-------- --------

1

17613-176-000

0721969

13

CAP ASSY., FUEL TANK............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17620-HF7-000

4067708

1C 1D

-------- --------

1

17620-HF7-000

4067708

14

GASKET, FUEL CAP ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17624-HF7-000

4067716

1C 1D

-------- --------

1

17624-HF7-000

4067716

15

COLLAR, FUEL TANK SETTING................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

17626-467-000

0825232

1C 1D

-------- --------

2

17626-467-000

0825232

16

TUBE, FUEL................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17681-HN5-670

6249940

1C 1D

-------- --------

1

17681-HN5-670

6249940

17

RUBBER, MUFFLER ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

18334-KA3-830

1906635

1C 1D

-------- --------

2

18334-KA3-830

1906635

18

COLLAR, RADIATOR MOUNTING ............

0A 0B 0C 0D 1A 1B

-------- -------- A

2

19052-MN8-000

2897270

1C 1D

-------- --------

2

19052-MN8-000

2897270

19

RUBBER, SNORKEL AIR GUIDE ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61720-HN5-670

6252399

1C 1D

-------- --------

1

61720-HN5-670

6252399

20

PLATE, SNORKEL AIR GUIDE ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61725-HN5-670

6252415

1C 1D

-------- --------

1

61725-HN5-670

6252415

21

COLLAR, SEAT SETTING ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

77207-464-000

0819615

1C 1D

-------- --------

1

77207-464-000

0819615

22

BOLT, SPECIAL (6X32) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

90101-HM8-000

5309091

1C 1D

-------- --------

3

90101-HM8-000

5309091

23

SCREW, L. HANDLEBAR LEVER PIVOT ..

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90116-GF8-000

3491628

1C 1D

-------- --------

1

90116-GF8-000

3491628

24

CLIP, MUDGUARD......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90653-HC4-900

3795994

1C 1D

-------- --------

4

90653-HC4-900

3795994

25

SCREW, SPECIAL (5MM) ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91422-MT8-770

3362118

1C 1D

-------- --------

1

91422-MT8-770

3362118

26

CLIP, WASHER MOUTH ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

7

91504-SD5-901

3557162

1C 1D

-------- --------

7

91504-SD5-901

3557162

27

CLIP, WIRE HARNESS (BLACK)................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

91556-SK7-003

3168804

1C 1D

-------- --------

3

91556-SK7-003

3168804

28

CLIP, TUBE (B12) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95002-02120

0335034

1C 1D

-------- --------

2

95002-02120

0335034

29

BOLT, FLANGE (6X12) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-06012-00

2105799

1C 1D

-------- --------

2

95701-06012-00

2105799

30

BOLT, FLANGE (6X16) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

96001-06016-00

2105955

1C 1D

-------- --------

2

96001-06016-00

2105955

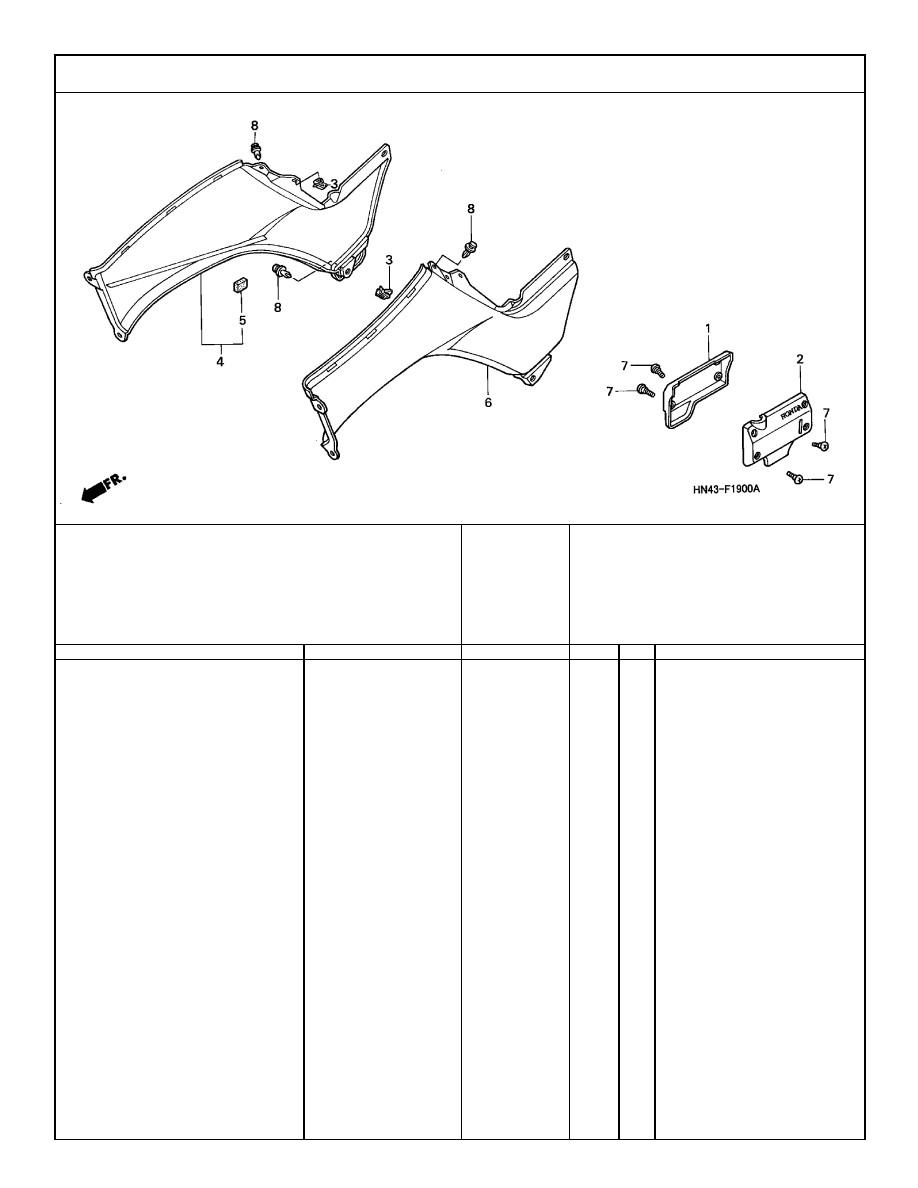

BODY COVER

2-60



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F14

HN43F1900A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-19

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER, R. ENGINE SIDE ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

11310-HN5-670

6249759

1C 1D

-------- --------

1

11310-HN5-670

6249759

2

COVER, L. ENGINE SIDE ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

11320-HN5-670

6249767

1C 1D

-------- --------

1

11320-HN5-670

6249767

3

CLIP, WIRE HARNESS ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

32171-GJ1-003

1858554

1C 1D

-------- --------

2

32171-GJ1-003

1858554

4

COVER, R. SIDE *NH1* (BLACK) ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

83500-HN5-670ZA

6252886

1C 1D

-------- --------

1

83500-HN5-670ZA

6252886

5

RUBBER, COVER SETTING (LOWER)......

0A 0B 0C 0D 1A 1B

-------- -------- A

1

83523-MR5-870

3418472

1C 1D

-------- --------

1

83523-MR5-870

3418472

6

COVER, L. SIDE *NH1* (BLACK) ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

83600-HN5-670ZA

6252894

1C 1D

-------- --------

1

83600-HN5-670ZA

6252894

7

SCREW, PROTECTOR SETTING ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

8

90114-MG9-770

1532027

1C 1D

-------- --------

8

90114-MG9-770

1532027

8

CLIP, MUDGUARD......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

90653-HC4-900

3795994

1C 1D

-------- --------

3

90653-HC4-900

3795994

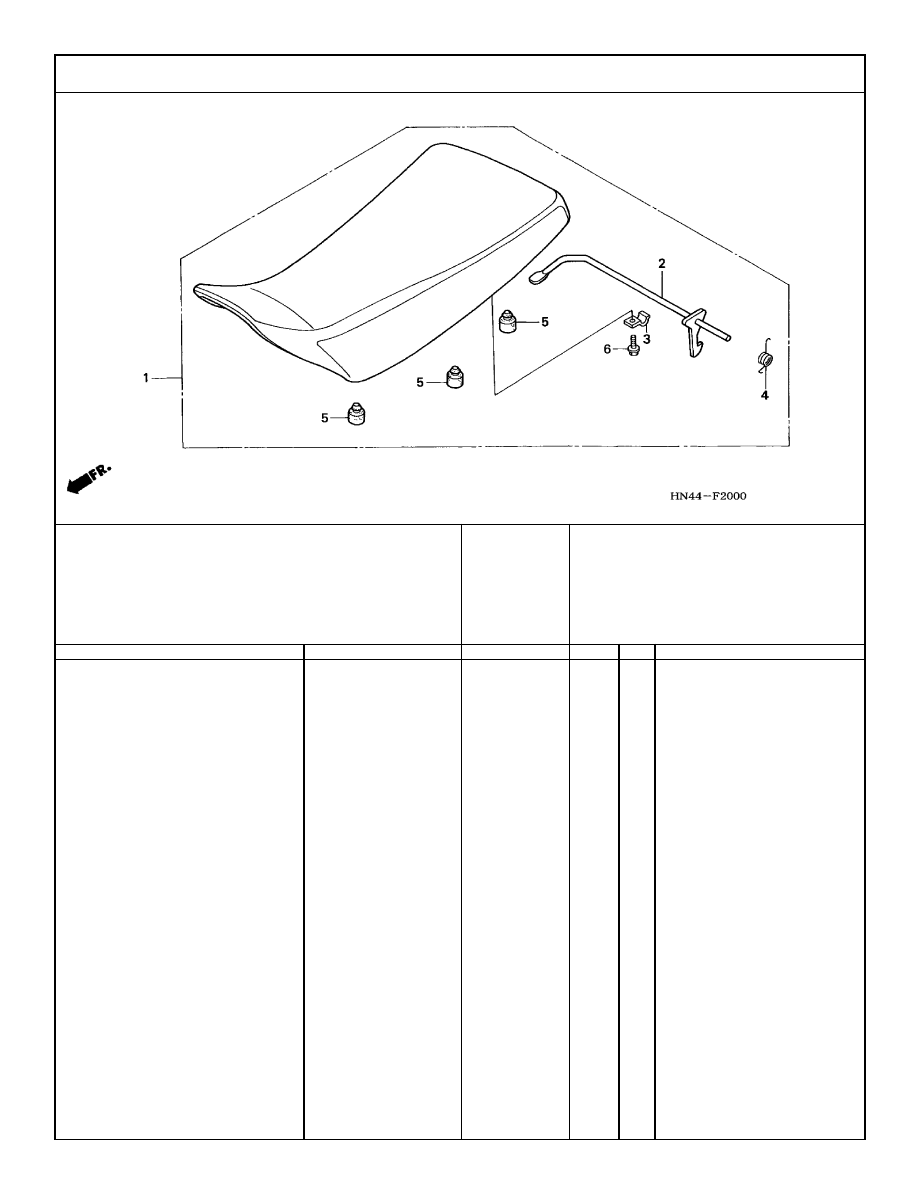

SEAT

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-61

HN44F2000

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-20

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SEAT COMP. ..............................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

77100-HN5-670

6252571

1C 1D

-------- --------

1

77100-HN5-670

6252571

2

LEVER COMP., SEAT LOCK......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

77105-HN5-670

6252589

1C 1D

-------- --------

1

77105-HN5-670

6252589

3

BRACKET, LOCK LEVER ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

77106-HB3-000

2137214

1C 1D

-------- --------

1

77106-HB3-000

2137214

4

SPRING, SEAT LOCK ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

77107-958-000

0842716

1C 1D

-------- --------

1

77107-958-000

0842716

5

RUBBER, SEAT SETTING..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

6

77206-GF0-000

1709773

1C 1D

-------- --------

6

77206-GF0-000

1709773

6

BOLT, FLANGE (6X12) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95701-06012-08

2170793

1C 1D

-------- --------

1

95701-06012-08

2170793

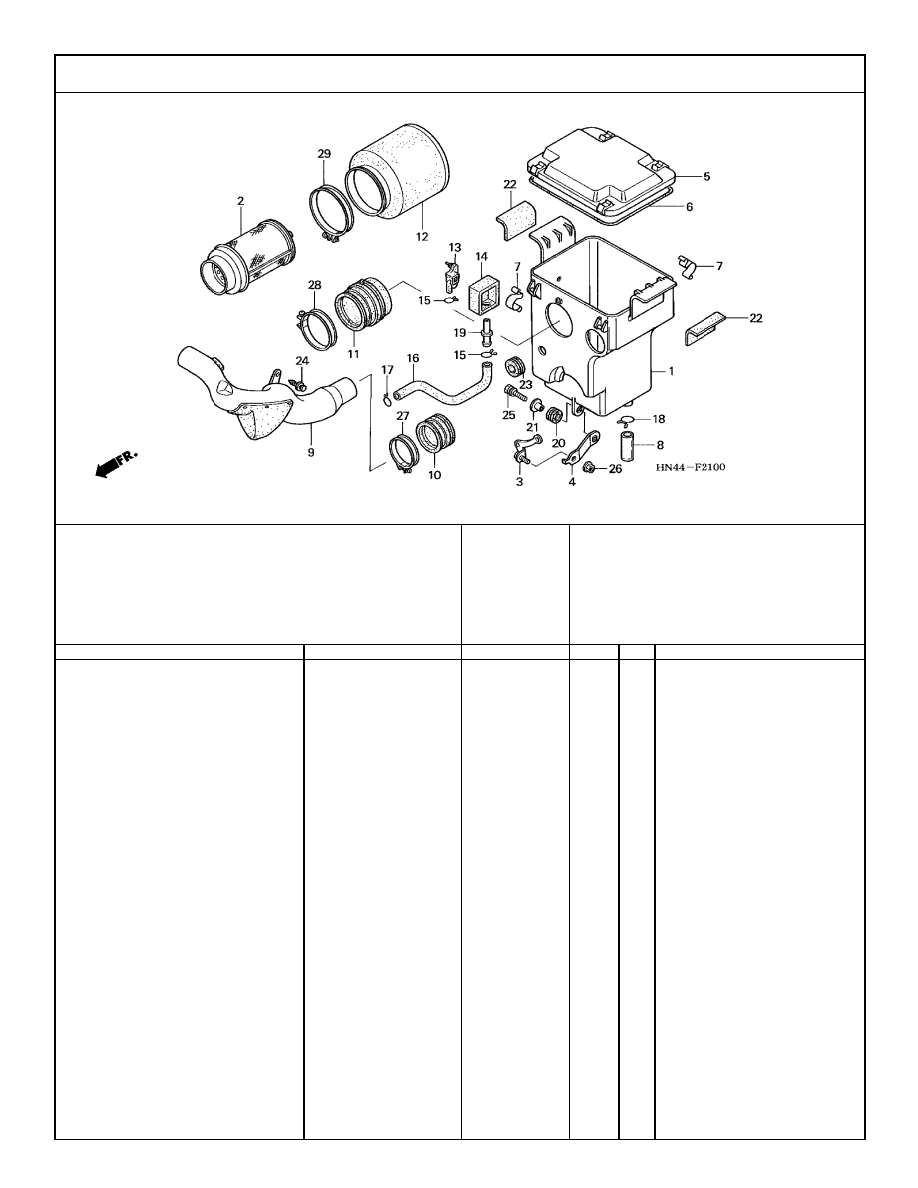

AIR CLEANER

2-62



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F15

HN44F2100

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-21

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

HOUSING, AIR CLEANER..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17210-HN5-670

6249791

1C 1D

-------- --------

1

17210-HN5-670

6249791

2

BODY COMP., AIR CLEANER....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17211-HN5-670

6249809

1C 1D

-------- --------

1

17211-HN5-670

6249809

3

STAY A, AIR CLEANER..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17212-HN5-670

6249817

1C 1D

-------- --------

1

17212-HN5-670

6249817

4

STAY B, AIR CLEANER..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17213-HN5-670

6249825

1C 1D

-------- --------

1

17213-HN5-670

6249825

5

LID, AIR CLEANER HOUSING ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17217-HN5-670

6249833

1C 1D

-------- --------

1

17217-HN5-670

6249833

6

SEAL, AIR CLEANER COVER....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17219-HN5-670

6249841

1C 1D

-------- --------

1

17219-HN5-670

6249841

7

SPRING, AIR CLEANER HOUSING LID ....

0A 0B 0C 0D 1A 1B

-------- -------- A

4

17223-HM8-000

5281571

1C 1D

-------- --------

4

17223-HM8-000

5281571

8

TUBE, AIR CLEANER DRAIN ....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17224-HM5-930

5037809

1C 1D

-------- --------

1

17224-HM5-930

5037809

9

DUCT ASSY., SNORKEL............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17250-HN5-670

6313159

1C 1D

-------- --------

1

17250-HN5-670

6313159

10

SEAL, SNORKEL DUCT ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17252-HN5-670

6249858

1C 1D

-------- --------

1

17252-HN5-670

6249858

11

TUBE, AIR CLEANER CONNECTING........

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17253-HN5-670

6249866

AIR CLEANER

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-63

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-21

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

TUBE, AIR CLEANER CONNECTING........

1C 1D

-------- --------

1

17253-HN5-670

6249866

12

ELEMENT, AIR CLEANER..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17254-HN5-670

6249874

1C 1D

-------- --------

1

17254-HN5-670

6249874

13

JOINT, BREATHER ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17255-HN5-670

6249882

1C 1D

-------- --------

1

17255-HN5-670

6249882

14

COVER, DUST ............................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17256-HN5-670

6249890

1C 1D

-------- --------

1

17256-HN5-670

6249890

15

CLIP, BREATHER TUBE ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

17316-611-000

0340984

1C 1D

-------- --------

2

17316-611-000

0340984

16

TUBE, BREATHER......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17366-HN5-670

6313167

1C 1D

-------- --------

1

17366-HN5-670

6313167

17

CLIP, SUB-TANK HOSE ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17724-102-700

0290213

1C 1D

-------- --------

1

17724-102-700

0290213

18

CLIP, AIR HOSE (21.5) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18532-634-670

0576140

1C 1D

-------- --------

1

18532-634-670

0576140

19

JOINT, TWO-WAY ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18631-MAH-710

5421276

1C 1D

-------- --------

1

18631-MAH-710

5421276

20

RUBBER, RADIATOR MOUNTING ............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

19051-KA3-830

1906759

1C 1D

-------- --------

1

19051-KA3-830

1906759

21

COLLAR, RADIATOR MOUNTING ............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

19052-MN8-000

2897270

1C 1D

-------- --------

1

19052-MN8-000

2897270

22

RUBBER, BATTERY CUSHION..................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

31511-KE2-850

6313886

1C 1D

-------- --------

2

31511-KE2-850

6313886

23

GROMMET, RR. FENDER..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

80102-KFJ-900

6314363

1C 1D

-------- --------

1

80102-KFJ-900

6314363

24

CLIP, MUDGUARD......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90653-HC4-900

3795994

1C 1D

-------- --------

1

90653-HC4-900

3795994

25

BOLT-WASHER (6X25) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

93404-06025-00

3473428

1C 1D

-------- --------

1

93404-06025-00

3473428

26

NUT, FLANGE (6MM)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94050-06000

0471623

1C 1D

-------- --------

1

94050-06000

0471623

27

BAND, AIR CLEANER CONNECTING

TUBE (52)................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95018-52250

5924550

1C 1D

-------- --------

1

95018-52250

5924550

28

BAND, AIR CLEANER CONNECTING

TUBE (60)................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95018-60250

5780184

1C 1D

-------- --------

1

95018-60250

5780184

29

BAND (74) ..................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95018-74250

5753835

1C 1D

-------- --------

1

95018-74250

5753835

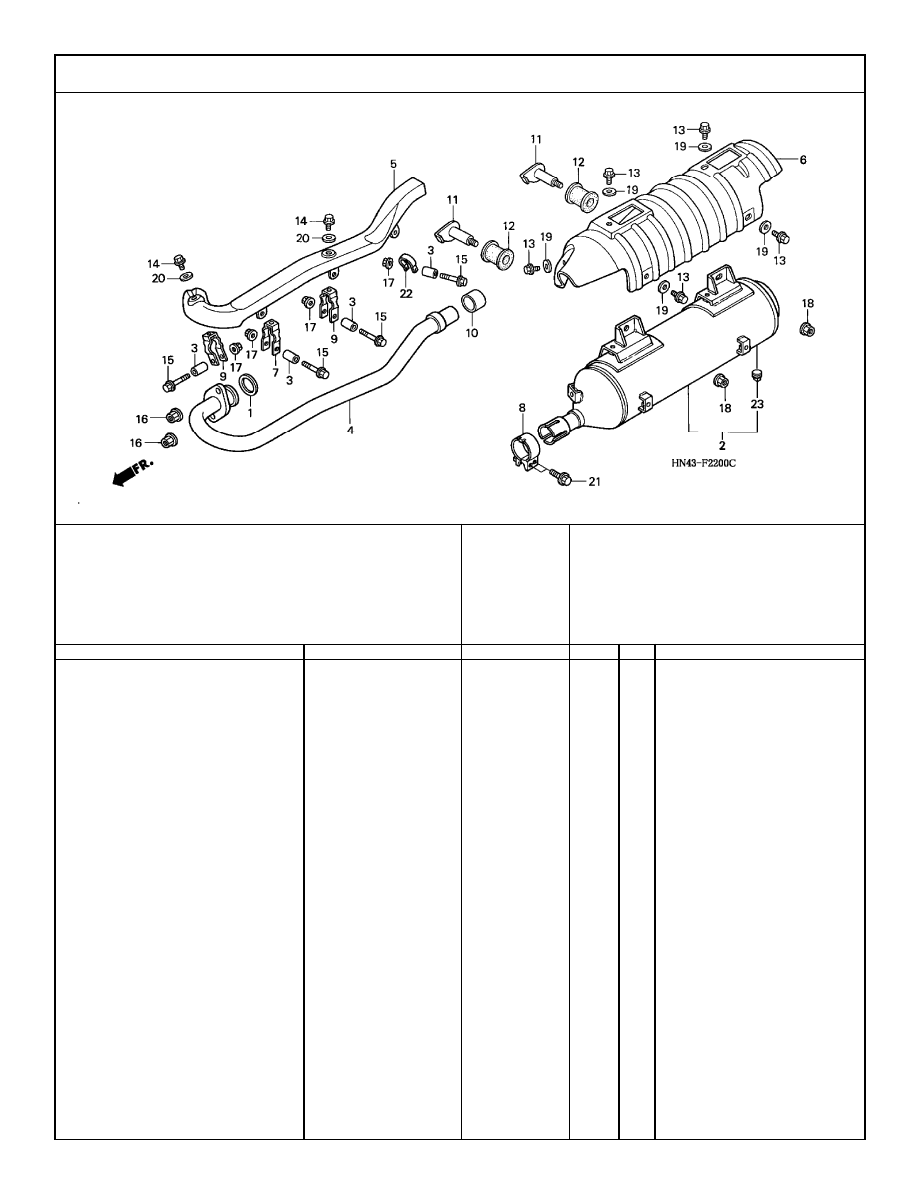

MUFFLER

2-64



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F16

HN43F2200C

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-22

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

GASKET, EX. PIPE ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18291-MN4-920

2916997

1C 1D

-------- --------

1

18291-MN4-920

2916997

2

MUFFLER COMP. ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18310-HN5-670

6249973

1C 1D

-------- --------

1

18310-HN5-670

6249973

3

COLLAR, MUFFLER BAND ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

18318-HN5-670

6313209

1C 1D

-------- --------

4

18318-HN5-670

6313209

4

PIPE COMP., EX.........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18320-HN5-670

6249999

1C 1D

-------- --------

1

18320-HN5-670

6249999

5

COVER, EX. PIPE ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18321-HN5-670

6250005

1C 1D

-------- --------

1

18321-HN5-670

6250005

6

COVER, MUFFLER ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18323-HN5-670

6250013

1C 1D

-------- --------

1

18323-HN5-670

6250013

7

BAND A, EX. PIPE COVER ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18372-HN5-670

6250021

1C 1D

-------- --------

1

18372-HN5-670

6250021

8

BAND, EX. MUFFLER ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18373-HA0-003

1820372

1C 1D

-------- --------

1

18373-HA0-003

1820372

9

BAND B, EX. PIPE COVER ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

18373-HN5-670

6250039

1C 1D

-------- --------

2

18373-HN5-670

6250039

10

GASKET, MUFFLER ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18391-ML8-000

2152213

1C 1D

-------- --------

1

18391-ML8-000

2152213

11

BOLT, MUFFLER MOUNTING....................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

50607-HN5-670

6314306

MUFFLER

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-65

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-22

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

BOLT, MUFFLER MOUNTING....................

1C 1D

-------- --------

2

50607-HN5-670

6314306

12

RUBBER, MUFFLER MOUNTING ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

2

50608-HN5-670

6314314

1C 1D

-------- --------

2

50608-HN5-670

6314314

13

BOLT, FLANGE (6X10) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

6

90011-HN0-A00

5750310

1C 1D

-------- --------

6

90011-HN0-A00

5750310

14

BOLT, FLANGE (6X10) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90011-HN5-670

6314652

1C 1D

-------- --------

2

90011-HN5-670

6314652

15

BOLT, FLANGE (6X40) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90012-HN5-670

6314660

1C 1D

-------- --------

4

90012-HN5-670

6314660

16

NUT, FLANGE (8MM)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90301-HM8-000

5309109

1C 1D

-------- --------

2

90301-HM8-000

5309109

17

NUT, FLANGE (6MM)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

94050-06000

0471623

1C 1D

-------- --------

4

94050-06000

0471623

18

NUT, FLANGE (8MM)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94050-08000

0481143

1C 1D

-------- --------

2

94050-08000

0481143

19

WASHER, PLAIN (6MM) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

6

94103-06000

0450122

1C 1D

-------- --------

6

94103-06000

0450122

20

WASHER, PLAIN (6MM) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94103-06700

0622324

1C 1D

-------- --------

2

94103-06700

0622324

21

BOLT, FLANGE (8X35) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-08035-08

2563260

1C 1D

-------- --------

2

95701-08035-08

2563260

22

BAND C, EX. PIPE COVER ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

18374-HN5-670

6320246

1C 1D

-------- --------

1

18374-HN5-670

6320246

23

BOLT, ARRESTER......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90183-HM5-850

5037841

1C 1D

-------- --------

1

90183-HM5-850

5037841

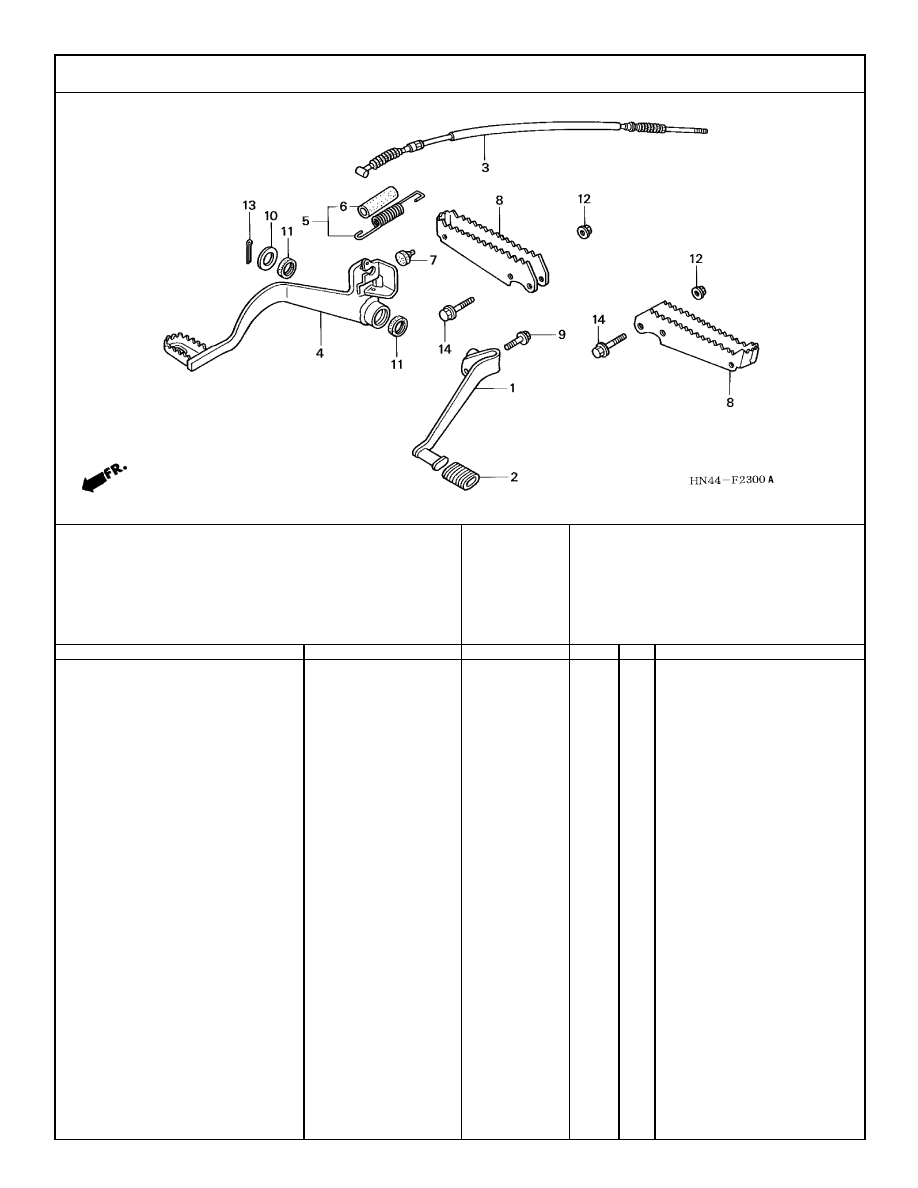

STEP (1)

2-66



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-G1

HN44F2300A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-23

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PEDAL COMP., CHANGE ..........................

0A 0C 1A

-------- -------- A

1

24700-HN5-670

6373518

1C

-------- --------

1

24700-HN5-670

6373518

2

RUBBER, GEARSHIFT PEDAL ..................

0A 0C 1A

-------- -------- A

1

24781-371-000

0432153

1C

-------- --------

1

24781-371-000

0432153

3

CABLE COMP., FOOT BRAKE ..................

0A 0C 1A

-------- -------- A

1

43470-HN5-670

6250740

1C

-------- --------

1

43470-HN5-670

6250740

4

PEDAL COMP., BRAKE..............................

0A 0C 1A

-------- -------- A

1

46500-HN5-670

6365811

1C

-------- --------

1

46500-HN5-670

6365811

5

SPRING ASSY., RR. BRAKE PEDAL ........

0A 0C 1A

-------- -------- A

1

46513-HM7-000

4643722

1C

-------- --------

1

46513-HM7-000

4643722

6

TUBE, BRAKE PEDAL SPRING ................

0A 0C 1A

-------- -------- A

1

46515-HM7-000

4643748

1C

-------- --------

1

46515-HM7-000

4643748

7

RUBBER, STAND STOPPER ....................

0A 0C 1A

-------- -------- A

1

50505-GA7-730

1488139

1C

-------- --------

1

50505-GA7-730

1488139

8

STEP COMP. ..............................................

0A 0C 1A

-------- -------- A

2

50610-HM8-000

5282082

1C

-------- --------

2

50610-HM8-000

5282082

9

BOLT, FLANGE (6X20) ..............................

0A 0C 1A

-------- -------- A

1

90118-968-000

1550300

1C

-------- --------

1

90118-968-000

1550300

10

WASHER (17.5MM) ....................................

0A 0C 1A

-------- -------- A

1

90512-303-000

0198374

1C

-------- --------

1

90512-303-000

0198374

11

DUST SEAL (17X23X3) ..............................

0A 0C 1A

-------- -------- A

2

91206-968-003

1513498

STEP (1)

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-67

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-23

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

DUST SEAL (17X23X3) ..............................

1C

-------- --------

2

91206-968-003

1513498

DUST SEAL (17X23X3)

(NOT AVAILABLE) ..................................

1C

-------- --------

2

91206-968-004

1509124

1A

-------- -------- A

2

91206-968-004

1509124

DUST SEAL (17X23X3) ..............................

1C

-------- --------

2

91206-968-005

1513506

1A

-------- -------- A

2

91206-968-005

1513506

12

NUT, FLANGE (8MM)..................................

0A 0C 1A

-------- -------- A

4

94050-08000

0481143

1C

-------- --------

4

94050-08000

0481143

13

PIN, COTTER (3.0X25) ..............................

0A 0C 1A

-------- -------- A

1

94201-30250

0058420

1C

-------- --------

1

94201-30250

0058420

PIN, COTTER (3X30) ..................................

0A 0C 1A

-------- -------- A

1

94201-30300

0058438

1C

-------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

0A 0C 1A

-------- -------- A

1

94201-30400

0058446

1C

-------- --------

1

94201-30400

0058446

PIN, COTTER (3.0X45) ..............................

0A 0C 1A

-------- -------- A

1

94201-30450

0058453

1C

-------- --------

1

94201-30450

0058453

14

BOLT, FLANGE (8X45) ..............................

0A 0C 1A

-------- -------- A

4

95801-08045-00

2754075

1C

-------- --------

4

95801-08045-00

2754075

STEP (2)

2-68



2001 American Honda Motor Co., Inc.

JANUARY, 2001

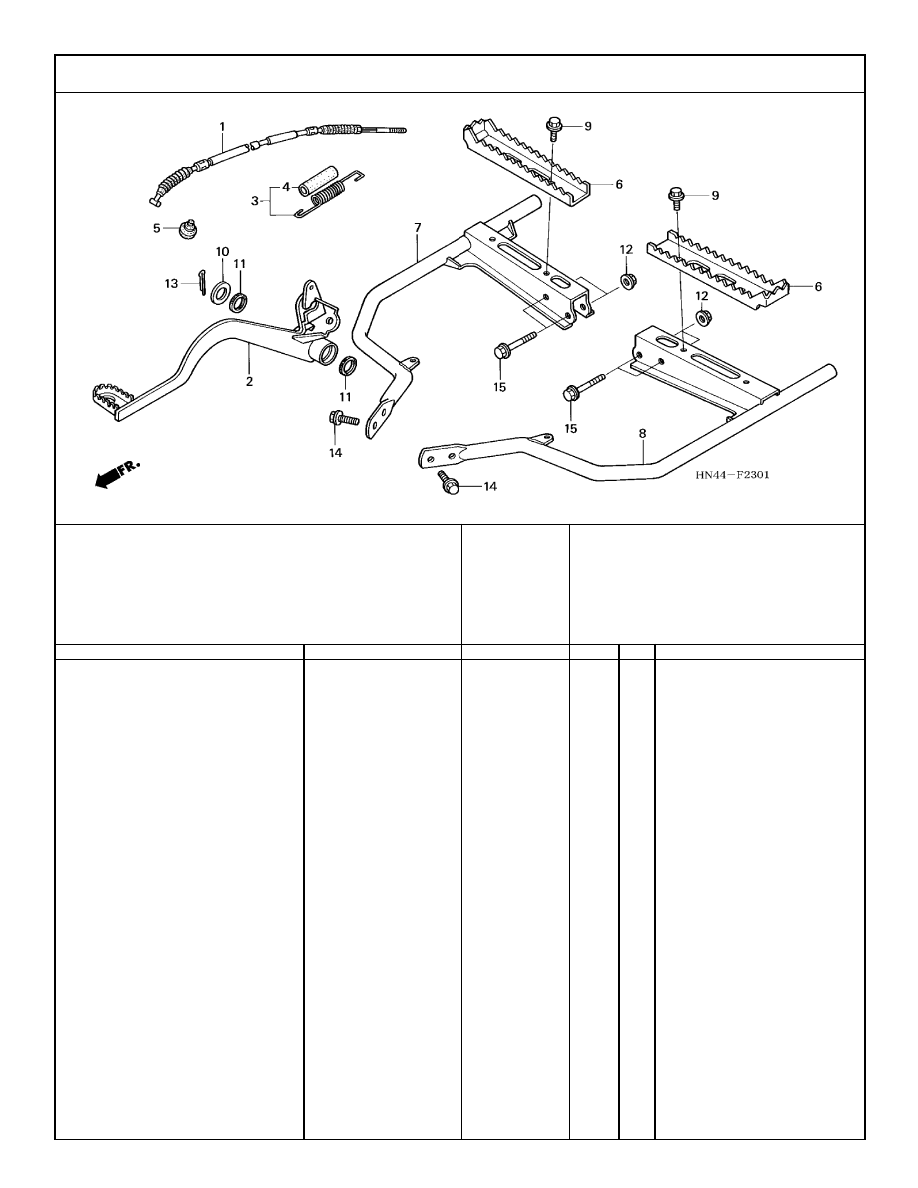

1-G2

HN44F2301

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-23-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CABLE COMP., FOOT BRAKE ..................

0B 0D 1B

-------- -------- A

1

43470-HN5-670

6250740

1D

-------- --------

1

43470-HN5-670

6250740

2

PEDAL COMP., BRAKE..............................

0B 0D 1B

-------- -------- A

1

46500-HN5-A10

6314280

1D

-------- --------

1

46500-HN5-A10

6314280

3

SPRING ASSY., RR. BRAKE PEDAL ........

0B 0D 1B

-------- -------- A

1

46513-HM7-000

4643722

1D

-------- --------

1

46513-HM7-000

4643722

4

TUBE, BRAKE PEDAL SPRING ................

0B 0D 1B

-------- -------- A

1

46515-HM7-000

4643748

1D

-------- --------

1

46515-HM7-000

4643748

5

RUBBER, STAND STOPPER ....................

0B 0D 1B

-------- -------- A

1

50505-GA7-730

1488139

1D

-------- --------

1

50505-GA7-730

1488139

6

STEP ..........................................................

0B 0D 1B

-------- -------- A

2

50610-HN0-A11

6258032

1D

-------- --------

2

50610-HN0-A11

6258032

7

BRACKET, R. STEP....................................

0B 0D 1B

-------- -------- A

1

50611-HN5-A10

6250971

1D

-------- --------

1

50611-HN5-A10

6250971

8

BRACKET, L. STEP ....................................

0B 0D 1B

-------- -------- A

1

50612-HN5-A10

6250989

1D

-------- --------

1

50612-HN5-A10

6250989

9

BOLT, FLANGE (6MM)................................

0B 0D 1B

-------- -------- A

4

90111-197-890

3141611

1D

-------- --------

4

90111-197-890

3141611

10

WASHER (17.5MM) ....................................

0B 0D 1B

-------- -------- A

1

90512-303-000

0198374

1D

-------- --------

1

90512-303-000

0198374

11

DUST SEAL (17X23X3) ..............................

0B 0D 1B

-------- -------- A

2

91206-968-003

1513498

STEP (2)

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-69

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-23-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

DUST SEAL (17X23X3) ..............................

1D

-------- --------

2

91206-968-003

1513498

DUST SEAL (17X23X3)

(NOT AVAILABLE) ..................................

1D

-------- --------

2

91206-968-004

1509124

1B

-------- -------- A

2

91206-968-004

1509124

DUST SEAL (17X23X3) ..............................

1D

-------- --------

2

91206-968-005

1513506

1B

-------- -------- A

2

91206-968-005

1513506

12

NUT, FLANGE (8MM)..................................

0B 0D 1B

-------- -------- A

4

94050-08000

0481143

1D

-------- --------

4

94050-08000

0481143

13

PIN, COTTER (3.0X25) ..............................

0B 0D 1B

-------- -------- A

1

94201-30250

0058420

1D

-------- --------

1

94201-30250

0058420

PIN, COTTER (3X30) ..................................

0B 0D 1B

-------- -------- A

1

94201-30300

0058438

1D

-------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

0B 0D 1B

-------- -------- A

1

94201-30400

0058446

1D

-------- --------

1

94201-30400

0058446

PIN, COTTER (3.0X45) ..............................

0B 0D 1B

-------- -------- A

1

94201-30450

0058453

1D

-------- --------

1

94201-30450

0058453

14

BOLT, FLANGE (8X20) ..............................

0B 0D 1B

-------- -------- A

4

95701-08020-00

2552552

1D

-------- --------

4

95701-08020-00

2552552

15

BOLT, FLANGE (8X45) ..............................

0B 0D 1B

-------- -------- A

4

95801-08045-00

2754075

1D

-------- --------

4

95801-08045-00

2754075
