ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 30

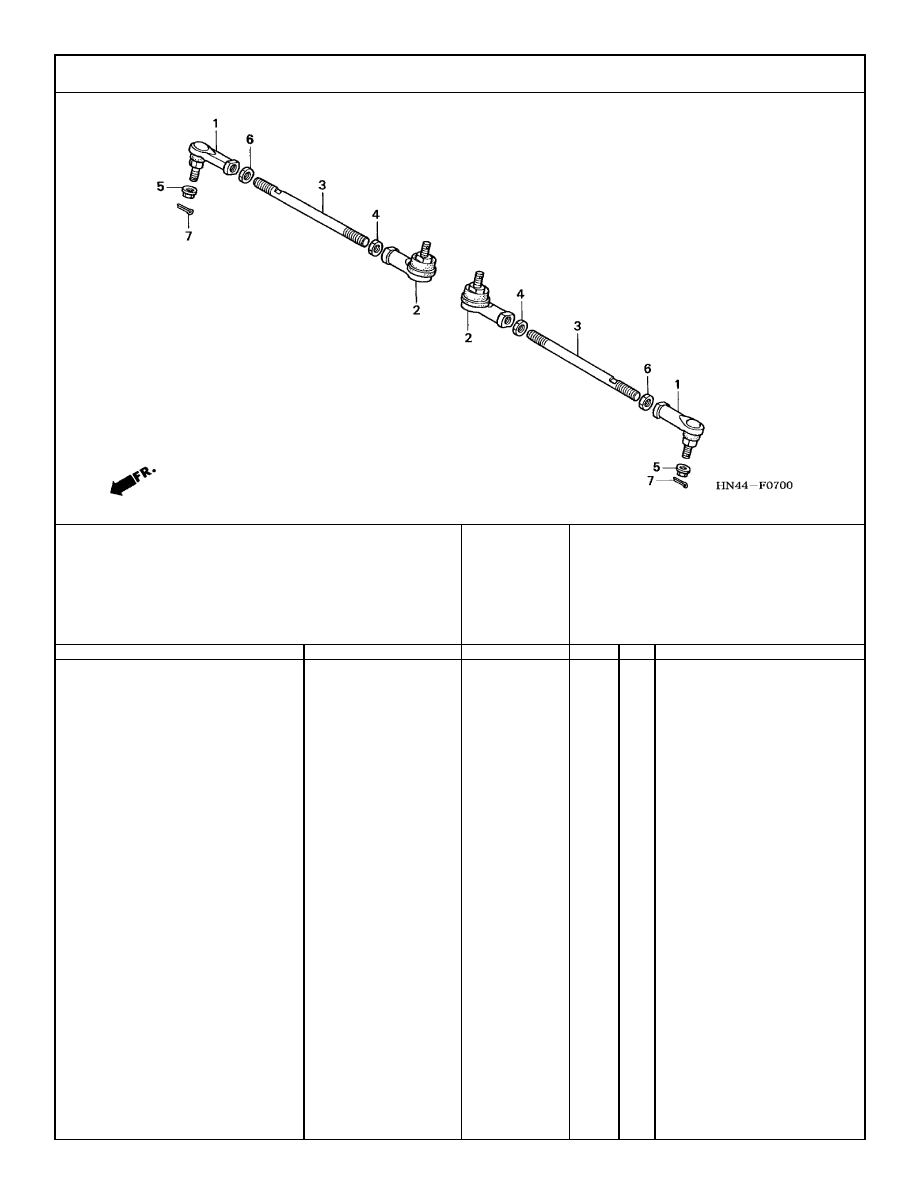

TIE ROD

2-22



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E11

HN44F0700

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-7

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

END COMP., R. TIE ROD ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

53157-HM5-A11

5394630

1C 1D

-------- --------

2

53157-HM5-A11

5394630

2

END COMP., L. TIE ROD............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

53158-HM5-A11

5394655

1C 1D

-------- --------

2

53158-HM5-A11

5394655

3

ROD, TIE ....................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

53521-HN5-670

6252282

1C 1D

-------- --------

2

53521-HN5-670

6252282

4

NUT, TIE ROD LOCK..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

53526-679-000

2387579

1C 1D

-------- --------

2

53526-679-000

2387579

5

NUT, SELF-LOCK (12MM)..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90305-HC4-000

2817419

1C 1D

-------- --------

2

90305-HC4-000

2817419

6

NUT, HEX. (12MM)......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94031-12280

2399327

1C 1D

-------- --------

2

94031-12280

2399327

7

PIN, COTTER (2.0X22) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94201-20220

0058362

1C 1D

-------- --------

2

94201-20220

0058362

PIN, COTTER (2.0X25) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94201-20250

0058370

1C 1D

-------- --------

2

94201-20250

0058370

PIN, COTTER (2X28) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94201-20280

0428292

1C 1D

-------- --------

2

94201-20280

0428292

PIN, COTTER (2.0X32) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94201-20320

0145607

1C 1D

-------- --------

2

94201-20320

0145607

PIN, COTTER (2.0X35) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94201-20350

0058388

TIE ROD

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-23

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-7

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

7

PIN, COTTER (2.0X35) ..............................

1C 1D

-------- --------

2

94201-20350

0058388

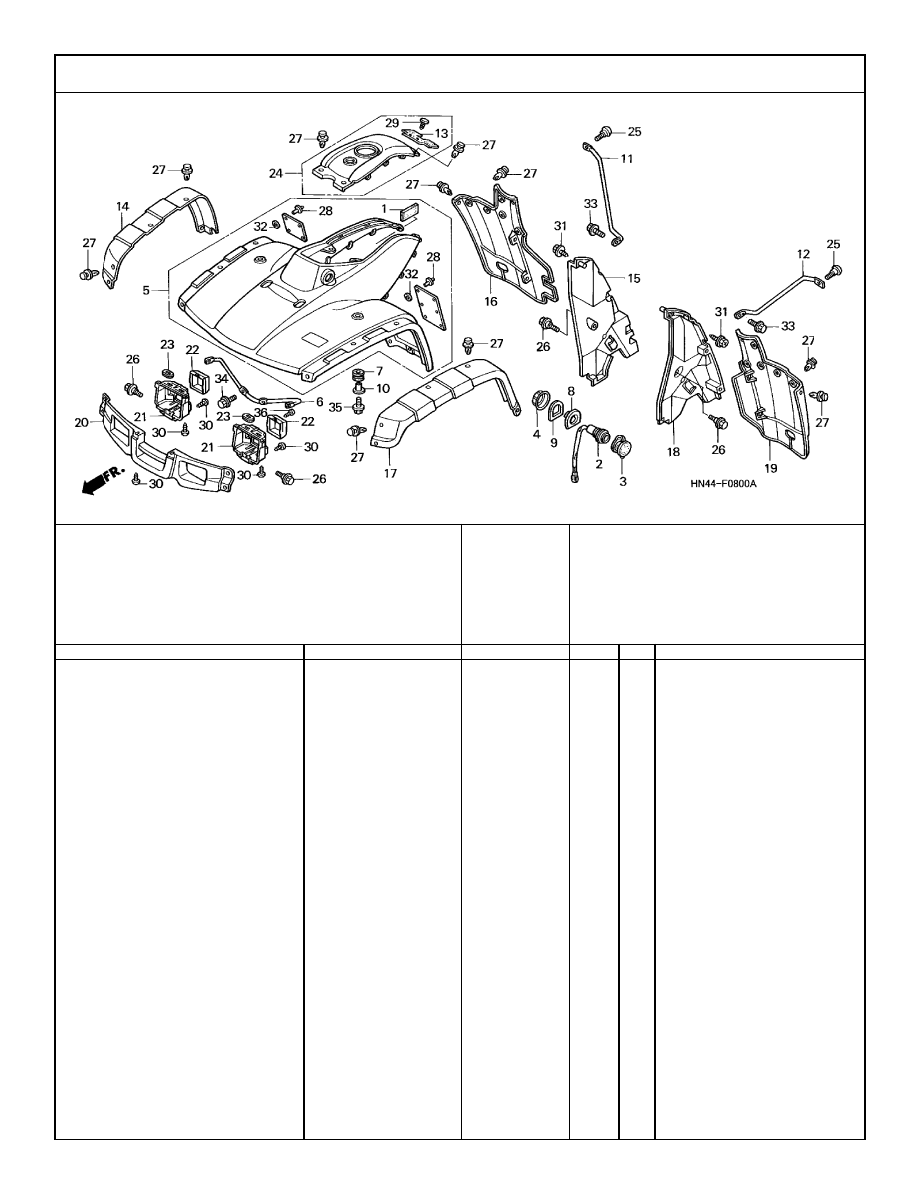

FRONT FENDER

2-24



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E12

HN44F0800A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

RUBBER, TANK ..........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

17514-HC0-310

2537561

1C 1D

-------- --------

1

17514-HC0-310

2537561

2

SOCKET COMP., ACCESSORY ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

31651-HN5-671

6313902

1C 1D

-------- --------

1

31651-HN5-671

6313902

3

CAP ............................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

31652-HN0-A01

5748652

1C 1D

-------- --------

1

31652-HN0-A01

5748652

4

NUT ............................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

31653-HN0-A01

5748660

1C 1D

-------- --------

1

31653-HN0-A01

5748660

5

FENDER, FR. *R232* (PATRIOT RED) ......

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61100-HN5-670ZA

6252308

1C 1D

-------- --------

1

61100-HN5-670ZA

6252308

FENDER, FR. *G152* (ADVENTURE

GREEN) ..................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61100-HN5-670ZB

6314348

1C 1D

-------- --------

1

61100-HN5-670ZB

6314348

FENDER, FR. *YR222R* (ZEST

ORANGE-R)............................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61100-HN5-670ZC

6314355

1C 1D

-------- --------

1

61100-HN5-670ZC

6314355

6

STAY, FR. FENDER (UPPER)....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61101-HN5-670

6252316

1C 1D

-------- --------

1

61101-HN5-670

6252316

7

RUBBER, FR. FENDER SETTING..............

0A 0B 0C 0D 1A 1B

-------- -------- A

2

61103-HM5-850

4735148

1C 1D

-------- --------

2

61103-HM5-850

4735148

8

SPACER, ACCESSORY SOCKET

(OUTER) *NH1* (BLACK) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61103-HN5-670ZB

6252332

FRONT FENDER

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-25

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

8

SPACER, ACCESSORY SOCKET

(OUTER) *NH1* (BLACK) ......................

1C 1D

-------- --------

1

61103-HN5-670ZB

6252332

9

SPACER, ACCESSORY SOCKET (INNER)

*NH1* (BLACK) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61104-HN5-670ZA

6310023

1C 1D

-------- --------

1

61104-HN5-670ZA

6310023

10

COLLAR, FR. FENDER ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

61104-357-000

0321752

1C 1D

-------- --------

2

61104-357-000

0321752

COLLAR, FR. FENDER ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

61104-428-000

0687558

1C 1D

-------- --------

2

61104-428-000

0687558

11

STAY, R. FR. FENDER SEPARATE ..........

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61105-HN5-670

6252365

1C 1D

-------- --------

1

61105-HN5-670

6252365

12

STAY, L. FR. FENDER SEPARATE............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61106-HN5-670

6252373

1C 1D

-------- --------

1

61106-HN5-670

6252373

13

RUBBER, SNORKEL SEAL ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61730-HN5-670

6252456

1C 1D

-------- --------

1

61730-HN5-670

6252456

14

MUDGUARD, R. FR. SIDE *NH1* (BLACK)

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61861-HN5-670ZA

6252464

1C 1D

-------- --------

1

61861-HN5-670ZA

6252464

15

FENDER, R. (INNER)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61862-HN5-670

6252472

1C 1D

-------- --------

1

61862-HN5-670

6252472

16

MUDGUARD, R. FR. (LOWER) *NH1*

(BLACK) ..................................................

0A 0C 1A

-------- -------- A

1

61863-HN5-670ZA

6252480

1C

-------- --------

1

61863-HN5-670ZA

6252480

MUDGUARD, R. FR. (LOWER) *NH1*

(BLACK) ..................................................

0B 0D 1B

-------- -------- A

1

61863-HN5-A10ZA

6252498

1D

-------- --------

1

61863-HN5-A10ZA

6252498

17

MUDGUARD, L. FR. SIDE *NH1* (BLACK)

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61866-HN5-670ZA

6252506

1C 1D

-------- --------

1

61866-HN5-670ZA

6252506

18

FENDER, L. (INNER) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

61867-HN5-670

6252514

1C 1D

-------- --------

1

61867-HN5-670

6252514

19

MUDGUARD, L. FR. (LOWER) *NH1*

(BLACK) ..................................................

0A 0C 1A

-------- -------- A

1

61868-HN5-670ZA

6252522

1C

-------- --------

1

61868-HN5-670ZA

6252522

MUDGUARD, L. FR. (LOWER) *NH1*

(BLACK) ..................................................

0B 0D 1B

-------- -------- A

1

61868-HN5-A10ZA

6252530

1D

-------- --------

1

61868-HN5-A10ZA

6252530

20

GRILLE, FR. *NH1* (BLACK)......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

66300-HN5-670ZA

6252548

1C 1D

-------- --------

1

66300-HN5-670ZA

6252548

21

COVER, HEADLIGHT ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

66301-HN5-670

6252555

1C 1D

-------- --------

2

66301-HN5-670

6252555

22

CAP, HEADLIGHT TAIL ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

66303-HN5-670

6252563

1C 1D

-------- --------

2

66303-HN5-670

6252563

FRONT FENDER

2-26



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E13

HN44F0800A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

23

GROMMET A, SIDE COVER ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

83601-MB0-000

1250455

1C 1D

-------- --------

4

83601-MB0-000

1250455

24

COVER ASSY., FUEL TANK TOP *NH1*

(BLACK) ..................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

83750-HN5-670ZA

6252910

1C 1D

-------- --------

1

83750-HN5-670ZA

6252910

25

SCREW, SPECIAL (6X8) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90102-HN5-670

6314686

1C 1D

-------- --------

2

90102-HN5-670

6314686

26

BOLT, FLANGE (6MM)................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90111-162-000

0811141

1C 1D

-------- --------

4

90111-162-000

0811141

27

CLIP, MUDGUARD......................................

0B 0D 1B

-------- -------- A

34

90653-HC4-900

3795994

1D

-------- --------

34

90653-HC4-900

3795994

0A 0C 1A

-------- -------- A

32

90653-HC4-900

3795994

1C

-------- --------

32

90653-HC4-900

3795994

28

RIVET, POP (3.2) ........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

10

90841-HF1-910

3852910

1C 1D

-------- --------

10

90841-HF1-910

3852910

29

CLIP, WASHER MOUTH ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

91504-SD5-901

3557162

1C 1D

-------- --------

2

91504-SD5-901

3557162

30

SCREW, TAPPING (5X12)..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

10

93903-25220

1642495

1C 1D

-------- --------

10

93903-25220

1642495

31

SCREW, TAPPING (6X16)..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

93904-26210

1958651

1C 1D

-------- --------

2

93904-26210

1958651

32

WASHER, PLAIN (3MM) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

10

94103-03800

0709238

FRONT FENDER

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-27

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-8

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

32

WASHER, PLAIN (3MM) ............................

1C 1D

-------- --------

10

94103-03800

0709238

33

BOLT, FLANGE (6X14) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-06014-00

2410884

1C 1D

-------- --------

2

95701-06014-00

2410884

34

BOLT, FLANGE (6X16) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-06016-07

2316578

1C 1D

-------- --------

2

95701-06016-07

2316578

35

BOLT, FLANGE (6X22) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-06022-00

2105823

1C 1D

-------- --------

2

95701-06022-00

2105823

36

SCREW, TAPPING (4X12)..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

93903-24320

0786822

1C 1D

-------- --------

2

93903-24320

0786822

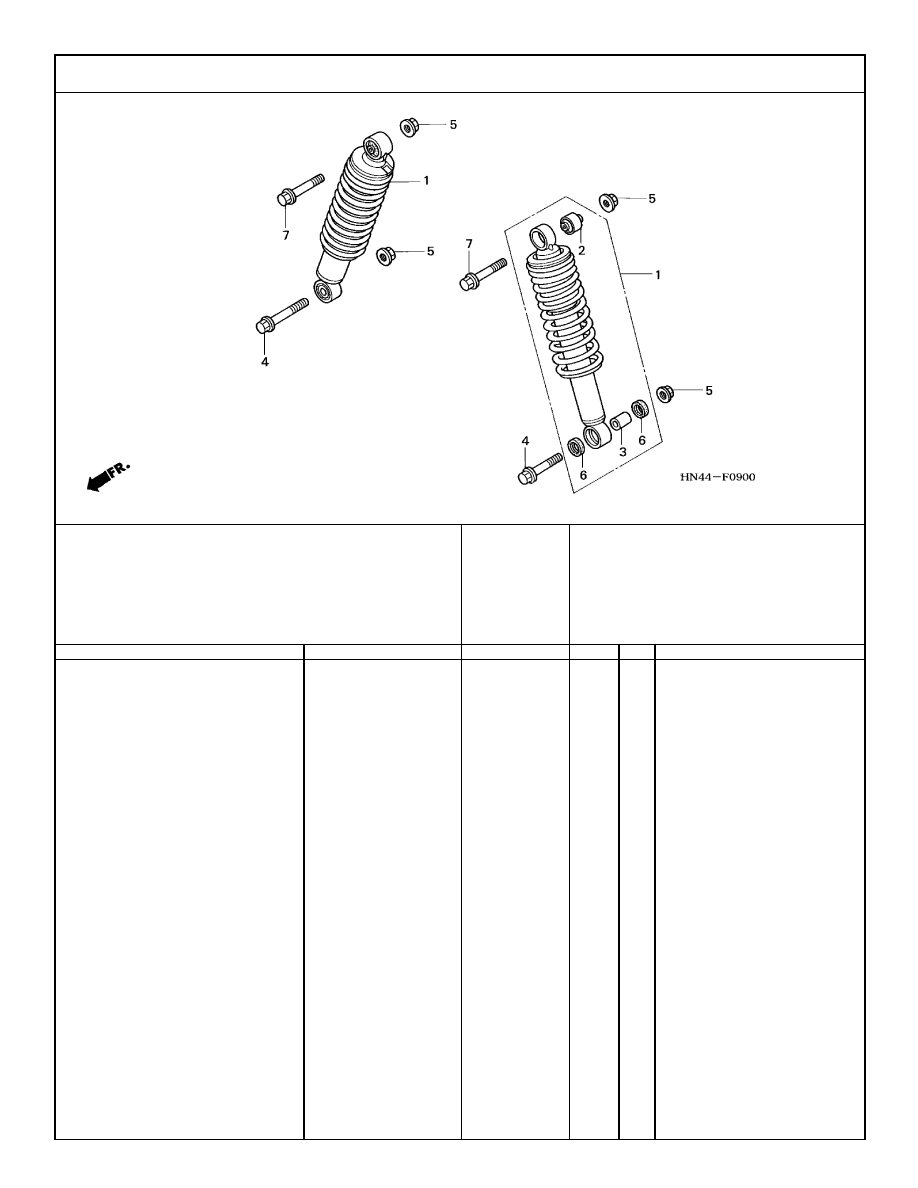

FRONT SHOCK ABSORBER

2-28



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E14

HN44F0900

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-9

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

SHOCK ABSORBER ASSY., FR.................

0A 0B 1A 1B

-------- -------- A

2

51400-HN4-671

6580732

SHOCK ABSORBER ASSY., FR.................

0C 0D

-------- -------- A

2

51400-HN5-671

6562839

1C 1D

-------- --------

2

51400-HN5-671

6562839

2

BUSH, FR. SHOCK ABSORBER ................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

51451-HN5-671

6580716

1C 1D

-------- --------

2

51451-HN5-671

6580716

3

COLLAR, FR. SHOCK ABSORBER

(LOWER) ................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

51486-HN5-670

6251250

1C 1D

-------- --------

2

51486-HN5-670

6251250

4

BOLT, FLANGE (10X45) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

90163-SZ3-000

4977591

1C 1D

-------- --------

2

90163-SZ3-000

4977591

5

NUT, SELF-LOCK (10MM)..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90305-HC0-770

2739530

1C 1D

-------- --------

4

90305-HC0-770

2739530

6

DUST SEAL (16X24X4) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

91253-MBR-003

6314843

1C 1D

-------- --------

4

91253-MBR-003

6314843

7

BOLT, FLANGE (10X40) ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

96400-10040-00

2084762

1C 1D

-------- --------

2

96400-10040-00

2084762

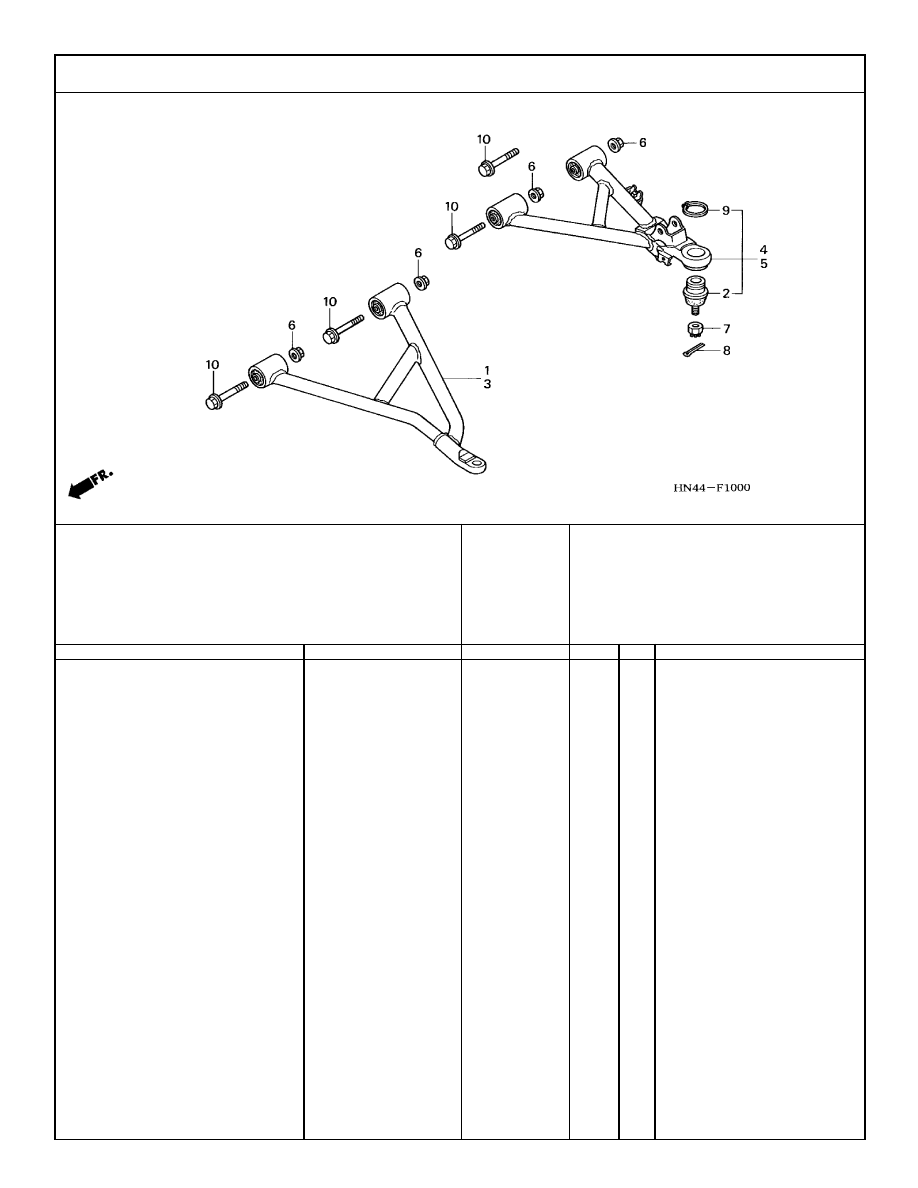

FRONT ARM (1)

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-29

HN44F1000

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-10

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

ARM ASSY., R. (LOWER) ..........................

0A 0B 1A 1B

-------- -------- A

1

51350-HN4-670

6251078

2

JOINT A, ARM BALL ..................................

0A 0B 1A 1B

-------- -------- A

2

51355-HN0-A01

5753298

3

ARM ASSY., L. (LOWER)............................

0A 0B 1A 1B

-------- -------- A

1

51360-HN4-670

6251094

4

ARM ASSY., R. (UPPER)............................

0A 0B 1A 1B

-------- -------- A

1

51370-HN4-670

6251110

5

ARM ASSY., L. (UPPER) ............................

0A 0B 1A 1B

-------- -------- A

1

51380-HN4-670

6251151

6

NUT, SELF-LOCK (10MM)..........................

0A 0B 1A 1B

-------- -------- A

8

90305-HC0-770

2739530

7

NUT, CASTLE (12MM)................................

0A 0B 1A 1B

-------- -------- A

2

90310-HB9-000

2325991

8

PIN, COTTER (3.0X18) ..............................

0A 0B 1A 1B

-------- -------- A

2

94201-30180

0996017

9

CIRCLIP (OUTER) (34MM) ........................

0A 0B 1A 1B

-------- -------- A

2

94514-34000

0251827

10

BOLT, FLANGE (10X62) ............................

0A 0B 1A 1B

-------- -------- A

8

90151-HC5-000

2920742

BOLT, FLANGE (10X65) ............................

0A 0B 1A 1B

-------- -------- A

8

95801-10065-00

2735629

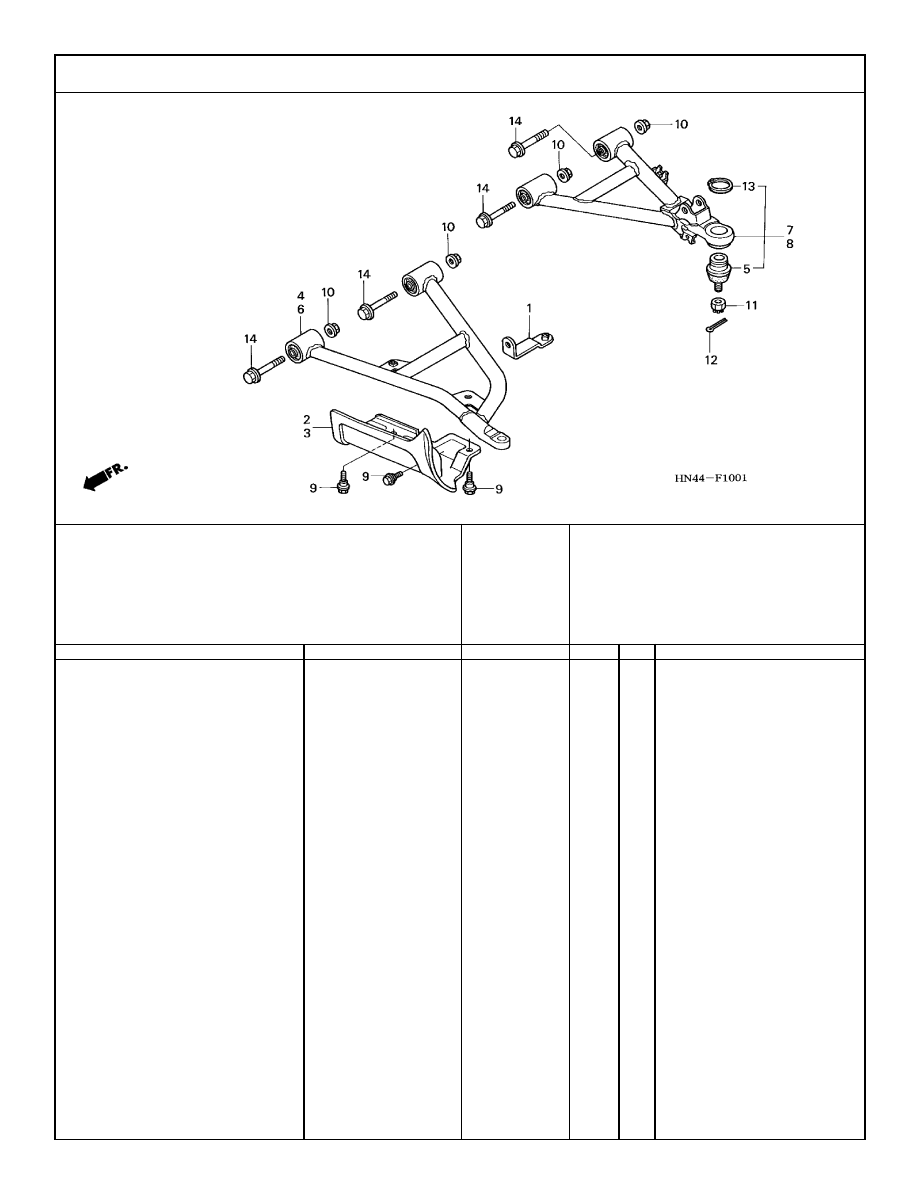

FRONT ARM (2)

2-30



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E15

HN44F1001

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-10-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

STAY, FR. GUARD......................................

0C 0D

-------- -------- A

2

51311-HM7-000

4643904

1C 1D

-------- --------

2

51311-HM7-000

4643904

2

GUARD, R. FR. ..........................................

0C 0D

-------- -------- A

1

51315-HM7-000

4643912

1C 1D

-------- --------

1

51315-HM7-000

4643912

3

GUARD, L. FR.............................................

0C 0D

-------- -------- A

1

51316-HM7-000

4643920

1C 1D

-------- --------

1

51316-HM7-000

4643920

4

ARM ASSY., R. (LOWER) ..........................

0C 0D

-------- -------- A

1

51350-HN5-670

6251086

1C 1D

-------- --------

1

51350-HN5-670

6251086

5

JOINT A, ARM BALL ..................................

0C 0D

-------- -------- A

2

51355-HN0-A01

5753298

1C 1D

-------- --------

2

51355-HN0-A01

5753298

6

ARM ASSY., L. (LOWER)............................

0C 0D

-------- -------- A

1

51360-HN5-670

6251102

1C 1D

-------- --------

1

51360-HN5-670

6251102

7

ARM ASSY., R. (UPPER)............................

0C 0D

-------- -------- A

1

51370-HN5-670

6251128

1C 1D

-------- --------

1

51370-HN5-670

6251128

8

ARM ASSY., L. (UPPER) ............................

0C 0D

-------- -------- A

1

51380-HN5-670

6251169

1C 1D

-------- --------

1

51380-HN5-670

6251169

9

BOLT, FLANGE (6MM)................................

0C 0D

-------- -------- A

6

90111-KT1-780

2709780

1C 1D

-------- --------

6

90111-KT1-780

2709780

10

NUT, SELF-LOCK (10MM)..........................

0C 0D

-------- -------- A

8

90305-HC0-770

2739530

1C 1D

-------- --------

8

90305-HC0-770

2739530

11

NUT, CASTLE (12MM)................................

0C 0D

-------- -------- A

2

90310-HB9-000

2325991

FRONT ARM (2)

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-31

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-10-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

NUT, CASTLE (12MM)................................

1C 1D

-------- --------

2

90310-HB9-000

2325991

12

PIN, COTTER (3.0X18) ..............................

0C 0D

-------- -------- A

2

94201-30180

0996017

1C 1D

-------- --------

2

94201-30180

0996017

13

CIRCLIP (OUTER) (34MM) ........................

0C 0D

-------- -------- A

2

94514-34000

0251827

1C 1D

-------- --------

2

94514-34000

0251827

14

BOLT, FLANGE (10X62) ............................

0C 0D

-------- -------- A

8

90151-HC5-000

2920742

1C 1D

-------- --------

8

90151-HC5-000

2920742

BOLT, FLANGE (10X65) ............................

0C 0D

-------- -------- A

8

95801-10065-00

2735629

1C 1D

-------- --------

8

95801-10065-00

2735629

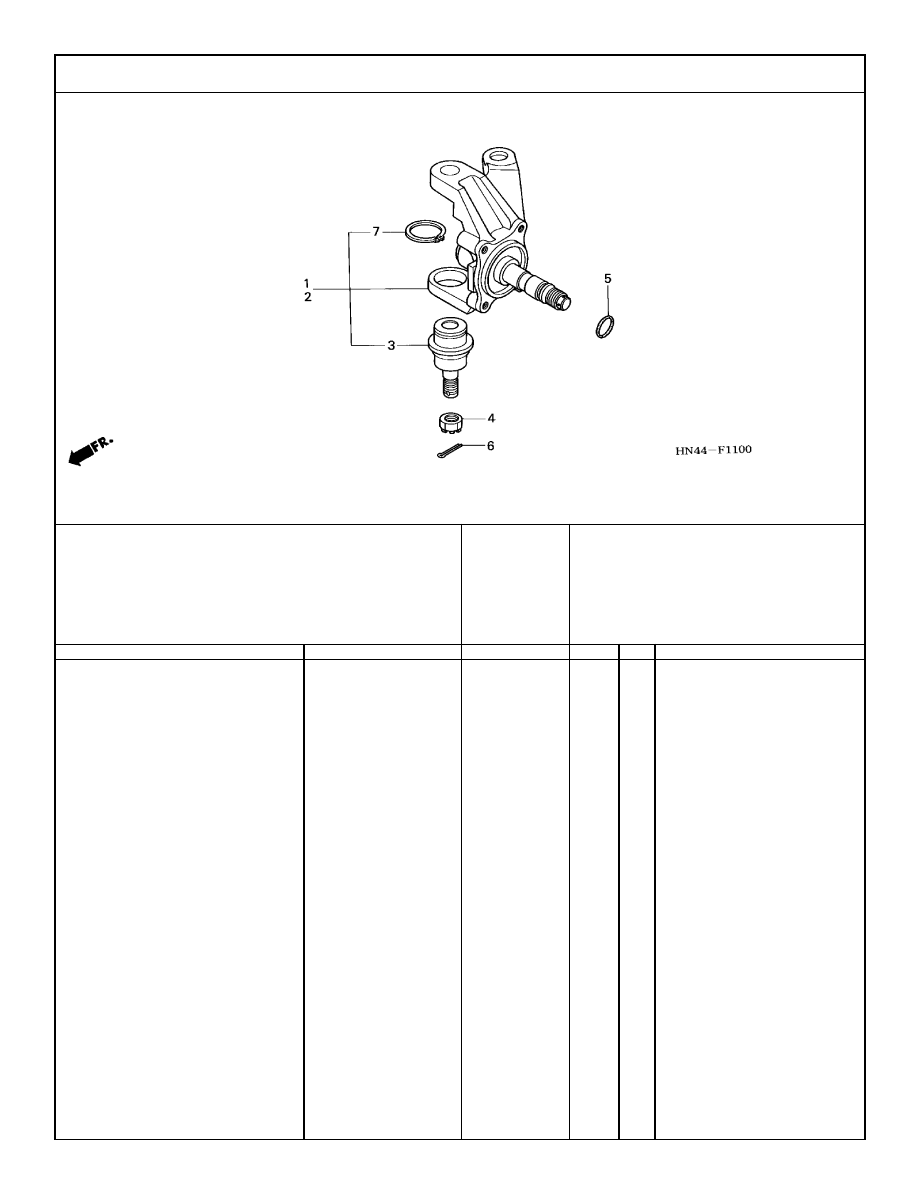

KNUCKLE (1)

2-32



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-E16

HN44F1100

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-11

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

KNUCKLE ASSY., R. ..................................

0A 0B 1A 1B

-------- -------- A

1

51200-HN4-670

6251003

2

KNUCKLE ASSY., L. ..................................

0A 0B 1A 1B

-------- -------- A

1

51250-HN4-670

6251045

3

JOINT A, ARM BALL ..................................

0A 0B 1A 1B

-------- -------- A

2

51355-HM5-A81

5828959

4

NUT, CASTLE (12MM)................................

0A 0B 1A 1B

-------- -------- A

2

90310-HB9-000

2325991

5

O-RING (16.8X1.9)......................................

0A 0B 1A 1B

-------- -------- A

2

91347-PY3-000

3676855

6

PIN, COTTER (3.0X18) ..............................

0A 0B 1A 1B

-------- -------- A

2

94201-30180

0996017

7

CIRCLIP (OUTER) (32MM) ........................

0A 0B 1A 1B

-------- -------- A

2

94514-32000

2735421

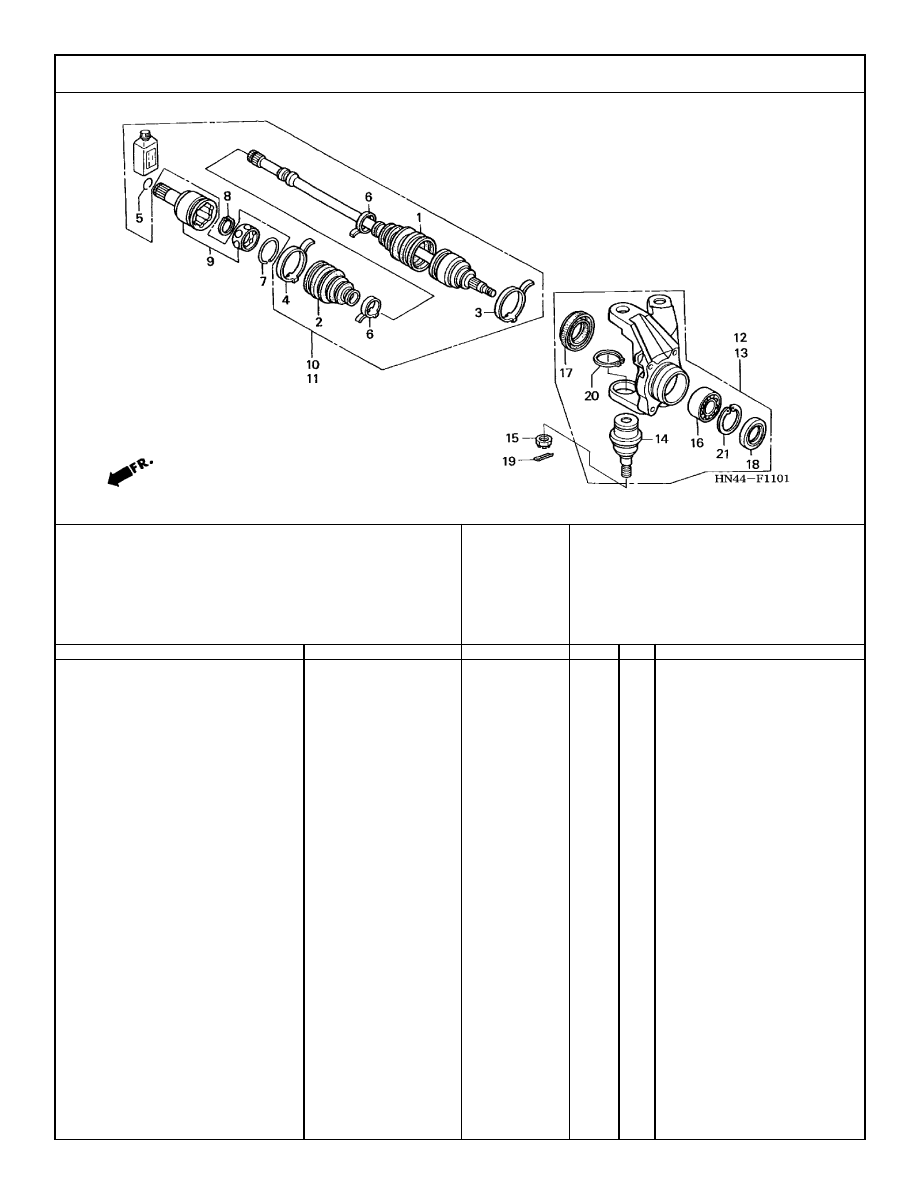

KNUCKLE (2)

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-33

HN44F1101

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-11-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BOOT, OUTBOARD ....................................

0C 0D

-------- -------- A

2

42202-HC5-003

2732170

1C 1D

-------- --------

2

42202-HC5-003

2732170

2

BOOT, INBOARD ........................................

0C 0D

-------- -------- A

2

42203-HM7-003

4643607

1C 1D

-------- --------

2

42203-HM7-003

4643607

3

BAND A ......................................................

0C 0D

-------- -------- A

2

42204-HC5-003

2732196

1C 1D

-------- --------

2

42204-HC5-003

2732196

4

BAND B ......................................................

0C 0D

-------- -------- A

2

42205-HM7-003

4643615

1C 1D

-------- --------

2

42205-HM7-003

4643615

5

RING, SNAP................................................

0C 0D

-------- -------- A

2

42206-HA7-671

2732212

1C 1D

-------- --------

2

42206-HA7-671

2732212

6

BAND C ......................................................

0C 0D

-------- -------- A

4

42206-HC5-003

2732220

1C 1D

-------- --------

4

42206-HC5-003

2732220

7

RING, SNAP................................................

0C 0D

-------- -------- A

2

42206-HM7-003

4643623

1C 1D

-------- --------

2

42206-HM7-003

4643623

8

CIRCLIP ......................................................

0C 0D

-------- -------- A

2

42209-HC5-003

2732253

1C 1D

-------- --------

2

42209-HC5-003

2732253

9

JOINT COMP., INBOARD ..........................

0C 0D

-------- -------- A

2

42220-HM7-003

4643631

1C 1D

-------- --------

2

42220-HM7-003

4643631

10

SHAFT COMP., R. ......................................

0C 0D

-------- -------- A

1

42250-HN5-671

6250674

1C 1D

-------- --------

1

42250-HN5-671

6250674

11

SHAFT COMP., L. ......................................

0C 0D

-------- -------- A

1

42350-HN5-671

6250690

KNUCKLE (2)

2-34



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F1

HN44F1101

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-11-1

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

11

SHAFT COMP., L. ......................................

1C 1D

-------- --------

1

42350-HN5-671

6250690

12

KNUCKLE ASSY., R. ..................................

0C 0D

-------- -------- A

1

51200-HN5-670

6251011

1C 1D

-------- --------

1

51200-HN5-670

6251011

13

KNUCKLE ASSY., L. ..................................

0C 0D

-------- -------- A

1

51250-HN5-670

6251052

1C 1D

-------- --------

1

51250-HN5-670

6251052

14

JOINT A, ARM BALL ..................................

0C 0D

-------- -------- A

2

51355-HM5-A81

5828959

1C 1D

-------- --------

2

51355-HM5-A81

5828959

15

NUT, CASTLE (12MM)................................

0C 0D

-------- -------- A

2

90310-HB9-000

2325991

1C 1D

-------- --------

2

90310-HB9-000

2325991

16

BEARING, ANGULAR (30X50X20) (TOYO)

0C 0D

-------- -------- A

2

91051-HC5-003

2735116

1C 1D

-------- --------

2

91051-HC5-003

2735116

17

DUST SEAL (40X58X9) ..............................

0C 0D

-------- -------- A

2

91209-HN5-671

6314827

1C 1D

-------- --------

2

91209-HN5-671

6314827

18

DUST SEAL (38X50X7) ..............................

0C 0D

-------- -------- A

2

91256-HC5-003

2735314

1C 1D

-------- --------

2

91256-HC5-003

2735314

19

PIN, COTTER (3.0X18) ..............................

0C 0D

-------- -------- A

2

94201-30180

0996017

1C 1D

-------- --------

2

94201-30180

0996017

20

CIRCLIP (OUTER) (32MM) ........................

0C 0D

-------- -------- A

2

94514-32000

2735421

1C 1D

-------- --------

2

94514-32000

2735421

21

CIRCLIP (INNER) (50MM) ..........................

0C 0D

-------- -------- A

2

94520-50000

0906586

1C 1D

-------- --------

2

94520-50000

0906586

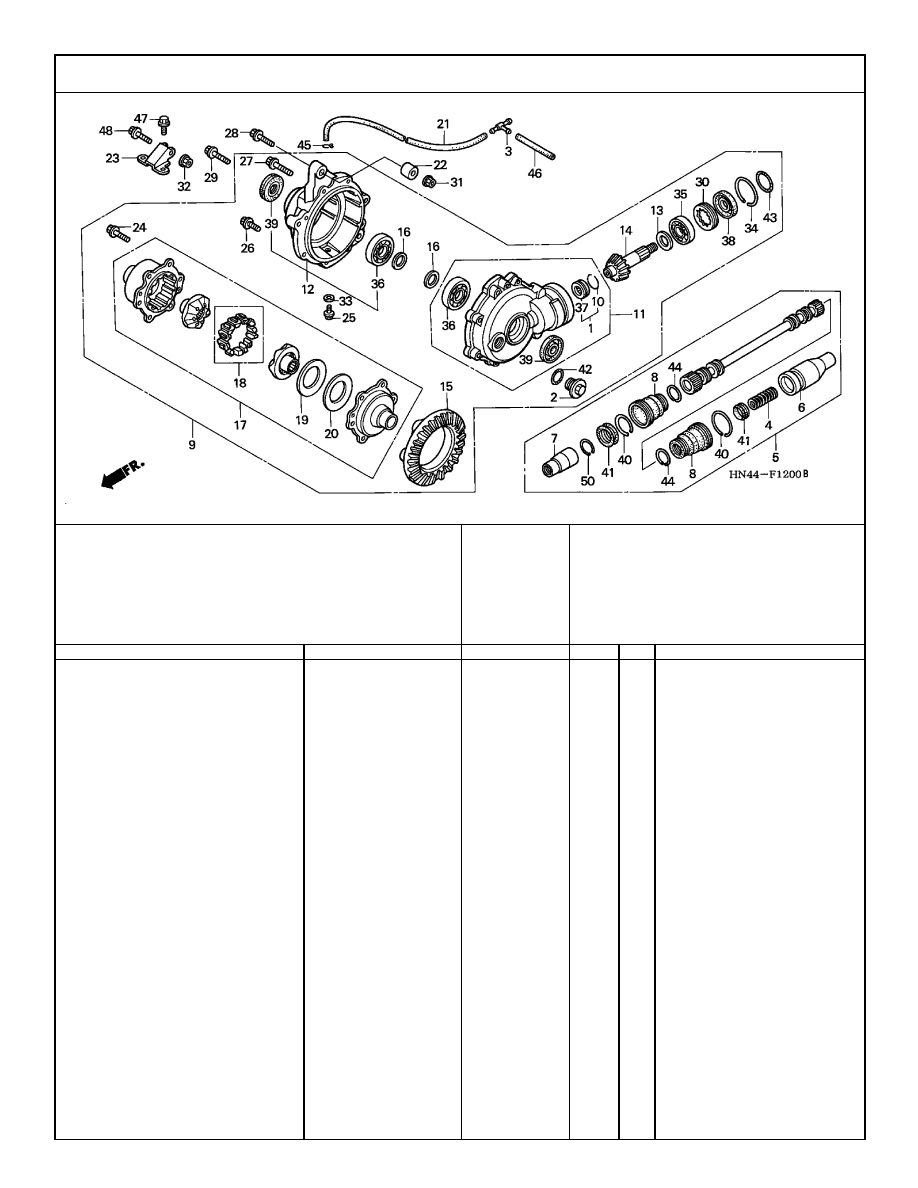

FRONT FINAL GEAR

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-35

HN44F1200B

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-12

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

BEARING SET, NEEDLE ............................

0C 0D

-------- -------- A

1

06910-HM7-610

5147905

1C 1D

-------- --------

1

06910-HM7-610

5147905

2

CAP, VALVE ADJ. ......................................

0C 0D

-------- -------- A

1

12361-035-000

0069625

1C 1D

-------- --------

1

12361-035-000

0069625

CAP, VALVE ADJ. ......................................

0C 0D

-------- -------- A

1

12361-300-000

0188870

1C 1D

-------- --------

1

12361-300-000

0188870

CAP, VALVE ADJ. ......................................

0C 0D

-------- -------- A

1

12361-371-980

0454934

1C 1D

-------- --------

1

12361-371-980

0454934

3

JOINT, TUBE ..............................................

0C 0D

-------- -------- A

1

38581-671-003

0604595

1C 1D

-------- --------

1

38581-671-003

0604595

JOINT, TUBE ..............................................

0C 0D

-------- -------- A

1

38581-679-003

1482462

1C 1D

-------- --------

1

38581-679-003

1482462

4

SPRING, SHAFT ........................................

0C 0D

-------- -------- A

1

40215-HM7-000

4643565

1C 1D

-------- --------

1

40215-HM7-000

4643565

5

SHAFT ASSY., FR. PROPELLER ..............

0C 0D

-------- -------- A

1

40400-HN5-670

6250609

1C 1D

-------- --------

1

40400-HN5-670

6250609

6

JOINT, FR. PROPELLER SHAFT ..............

0C 0D

-------- -------- A

1

40402-HN5-670

6250617

1C 1D

-------- --------

1

40402-HN5-670

6250617

7

JOINT, FR. FINAL ......................................

0C 0D

-------- -------- A

1

40403-HN5-670

6314058

1C 1D

-------- --------

1

40403-HN5-670

6314058

8

BOOT B, PROPELLER................................

0C 0D

-------- -------- A

2

40420-HM7-A00

5428214

FRONT FINAL GEAR

2-36



2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-F2

HN44F1200B

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-12

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

8

BOOT B, PROPELLER................................

1C 1D

-------- --------

2

40420-HM7-A00

5428214

9

GEAR ASSY., FR. FINAL............................

0C 0D

-------- -------- A

1

41400-HN5-670

6250633

1C 1D

-------- --------

1

41400-HN5-670

6250633

10

RING, STOPPER ........................................

0C 0D

-------- -------- A

1

41405-HA7-670

2101772

1C 1D

-------- --------

1

41405-HA7-670

2101772

11

CASE SUB-ASSY., FR. GEAR....................

0C 0D

-------- -------- A

1

41411-HN5-670

6250658

1C 1D

-------- --------

1

41411-HN5-670

6250658

12

COVER SUB-ASSY., FR. GEAR ................

0C 0D

-------- -------- A

1

41420-HN5-670

6250666

1C 1D

-------- --------

1

41420-HN5-670

6250666

13

SHIM L, PINION GEAR (1.64) ....................

0C 0D

-------- -------- A

1

41447-HM7-000

4713285

1C 1D

-------- --------

1

41447-HM7-000

4713285

SHIM M, PINION GEAR (1.70)....................

0C 0D

-------- -------- A

1

41448-HM7-000

4713293

1C 1D

-------- --------

1

41448-HM7-000

4713293

SHIM N, PINION GEAR (1.76) ....................

0C 0D

-------- -------- A

1

41449-HM7-000

4713301

1C 1D

-------- --------

1

41449-HM7-000

4713301

SHIM A, PINION GEAR (1.82) ....................

0C 0D

-------- -------- A

1

41451-HA0-000

1822311

1C 1D

-------- --------

1

41451-HA0-000

1822311

SHIM B, PINION GEAR (1.88) ....................

0C 0D

-------- -------- A

1

41452-HA0-000

1822329

1C 1D

-------- --------

1

41452-HA0-000

1822329

SHIM C, PINION GEAR (1.94) ....................

0C 0D

-------- -------- A

1

41453-HA0-000

1822337

1C 1D

-------- --------

1

41453-HA0-000

1822337

FRONT FINAL GEAR

JANUARY, 2001



2001 American Honda Motor Co., Inc.

2-37

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

F-12

Frame

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

13

SHIM D, PINION GEAR (2.00) ....................

0C 0D

-------- -------- A

1

41454-HA0-000

1822345

1C 1D

-------- --------

1

41454-HA0-000

1822345

SHIM E, PINION GEAR (2.06) ....................

0C 0D

-------- -------- A

1

41455-HA0-000

1822352

1C 1D

-------- --------

1

41455-HA0-000

1822352

SHIM F, PINION GEAR (2.12) ....................

0C 0D

-------- -------- A

1

41456-HA0-000

1822360

1C 1D

-------- --------

1

41456-HA0-000

1822360

SHIM G, PINION GEAR (2.18)....................

0C 0D

-------- -------- A

1

41457-HA0-000

1822378

1C 1D

-------- --------

1

41457-HA0-000

1822378

14

GEAR, FR. PINION ....................................

0C 0D

-------- -------- A

1

41521-HN5-670

6314108

1C 1D

-------- --------

1

41521-HN5-670

6314108

15

GEAR, FR. RING ........................................

0C 0D

-------- -------- A

1

41531-HN5-670

6314116

1C 1D

-------- --------

1

41531-HN5-670

6314116

16

SHIM A, DIFFERENTIAL CASE (0.50)........

0C 0D

-------- -------- A

2

41631-HC5-000

2977726

1C 1D

-------- --------

2

41631-HC5-000

2977726

SHIM B, DIFFERENTIAL CASE (0.55)........

0C 0D

-------- -------- A

2

41632-HC5-000

2977734

1C 1D

-------- --------

2

41632-HC5-000

2977734

SHIM C, DIFFERENTIAL CASE (0.60) ......

0C 0D

-------- -------- A

2

41633-HC5-000

2977742

1C 1D

-------- --------

2

41633-HC5-000

2977742

SHIM D, DIFFERENTIAL CASE (0.65) ......

0C 0D

-------- -------- A

2

41634-HC5-000

2977759

1C 1D

-------- --------

2

41634-HC5-000

2977759

SHIM E, DIFFERENTIAL CASE (0.70)........

0C 0D

-------- -------- A

2

41635-HC5-000

2977767

1C 1D

-------- --------

2

41635-HC5-000

2977767

SHIM F, DIFFERENTIAL CASE (0.75)........

0C 0D

-------- -------- A

2

41636-HC5-000

2977775

1C 1D

-------- --------

2

41636-HC5-000

2977775

SHIM G, DIFFERENTIAL CASE (0.80) ......

0C 0D

-------- -------- A

2

41637-HC5-000

2977783

1C 1D

-------- --------

2

41637-HC5-000

2977783

SHIM H, DIFFERENTIAL CASE (0.85) ......

0C 0D

-------- -------- A

2

41638-HC5-000

2977791

1C 1D

-------- --------

2

41638-HC5-000

2977791

SHIM I, DIFFERENTIAL CASE (0.90) ........

0C 0D

-------- -------- A

2

41639-HC5-000

2977809

1C 1D

-------- --------

2

41639-HC5-000

2977809

SHIM J, DIFFERENTIAL CASE (0.95) ........

0C 0D

-------- -------- A

2

41640-HC5-000

2977817

1C 1D

-------- --------

2

41640-HC5-000

2977817

SHIM K, DIFFERENTIAL CASE (1.00)........

0C 0D

-------- -------- A

2

41641-HC5-000

2977825

1C 1D

-------- --------

2

41641-HC5-000

2977825

SHIM L, DIFFERENTIAL CASE (1.05)........

0C 0D

-------- -------- A

2

41642-HC5-000

2977833

1C 1D

-------- --------

2

41642-HC5-000

2977833

SHIM M, DIFFERENTIAL CASE (1.10) ......

0C 0D

-------- -------- A

2

41643-HC5-000

2977841

1C 1D

-------- --------

2

41643-HC5-000

2977841

SHIM N, DIFFERENTIAL CASE (1.15) ......

0C 0D

-------- -------- A

2

41644-HC5-000

2977858

1C 1D

-------- --------

2

41644-HC5-000

2977858
