ATV Honda TRX350 TM/TE, TRX350 FM/FE. Service Manual - part 26





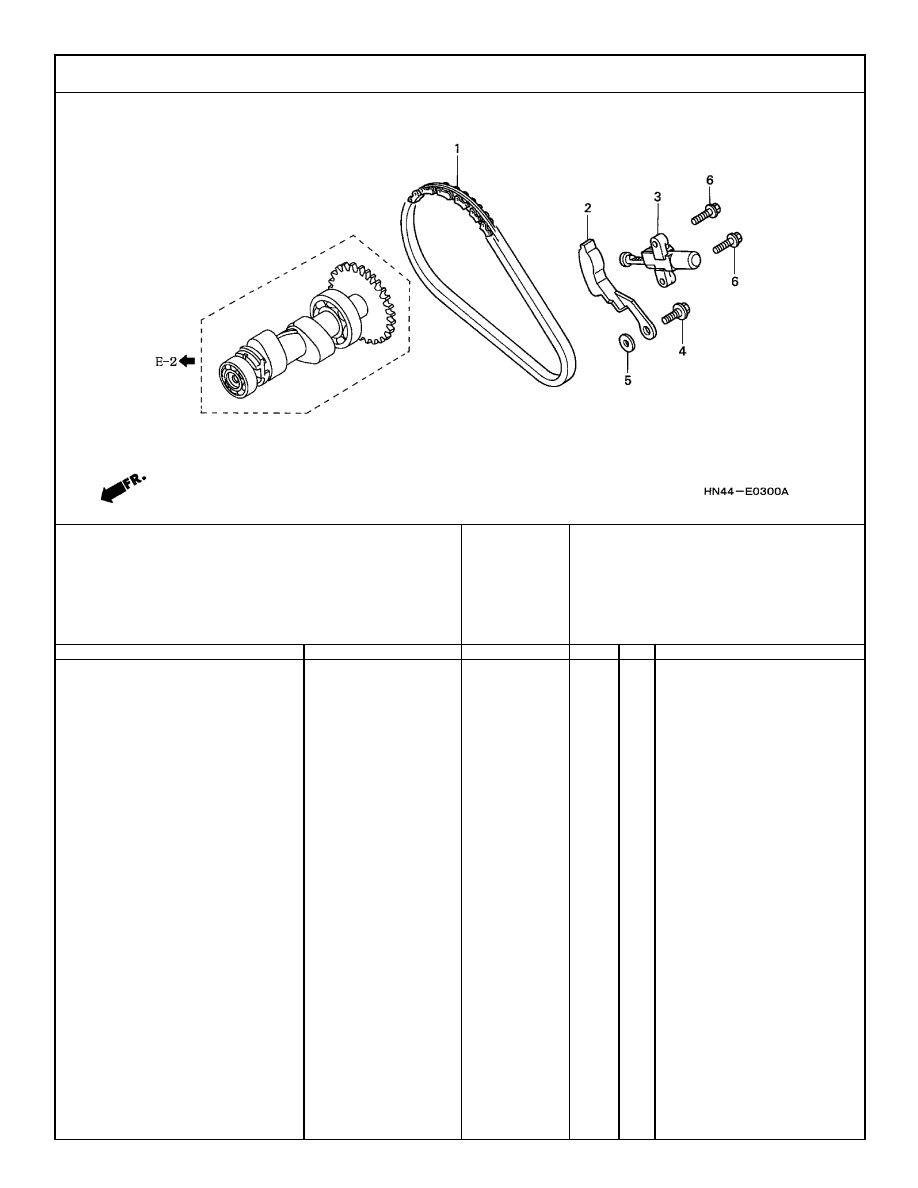

CAM CHAIN

1-6

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C3

HN44E0300A

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-3

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CHAIN, CAM (DIDSCR-0409SDH-52LE)....

0A 0B 0C 0D 1A 1B

-------- -------- A

1

14401-HN5-671

6312862

1C 1D

-------- --------

1

14401-HN5-671

6312862

2

TENSIONER COMP., CAM CHAIN ............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

14510-HN5-670

6312904

1C 1D

-------- --------

1

14510-HN5-670

6312904

3

ADJUSTER, TENSIONER ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

14540-HN5-671

6312912

1C 1D

-------- --------

1

14540-HN5-671

6312912

4

PIVOT, SHIFT DRUM STOPPER ARM ......

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90022-MG8-000

2045862

1C 1D

-------- --------

1

90022-MG8-000

2045862

5

WASHER (6.1MM) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90435-HB3-000

2137719

1C 1D

-------- --------

1

90435-HB3-000

2137719

6

BOLT, FLANGE (6X22) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

95701-06022-08

2129682

1C 1D

-------- --------

2

95701-06022-08

2129682

-------------------------------------------------------------------------------------------------------------------------------------------------------------

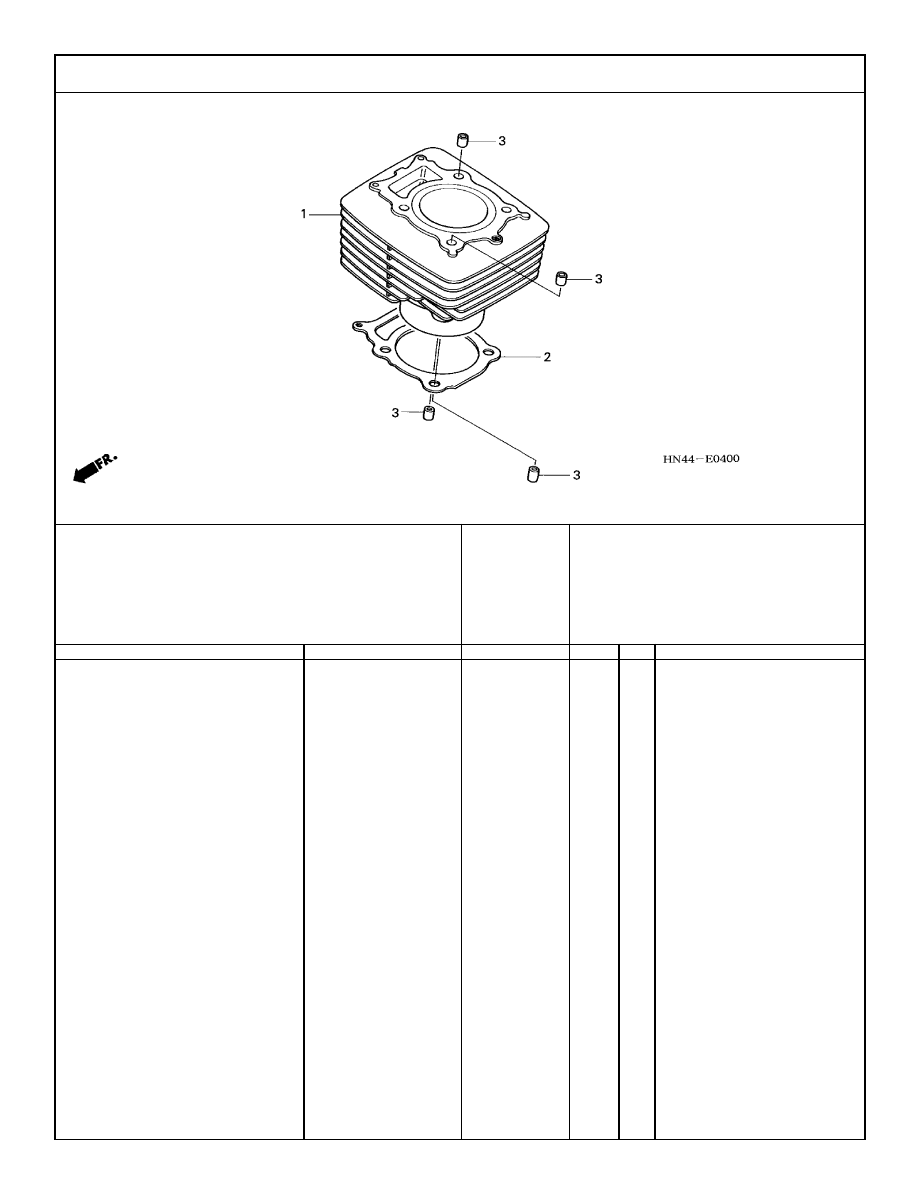

CYLINDER

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-7

HN44E0400

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-4

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CYLINDER COMP.......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

12100-HN5-670

6312581

1C 1D

-------- --------

1

12100-HN5-670

6312581

2

GASKET, CYLINDER..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

12191-HN5-670

6312599

1C 1D

-------- --------

1

12191-HN5-670

6312599

3

PIN, KNOCK (12X16) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

94301-12160

0165316

1C 1D

-------- --------

4

94301-12160

0165316

-------------------------------------------------------------------------------------------------------------------------------------------------------------

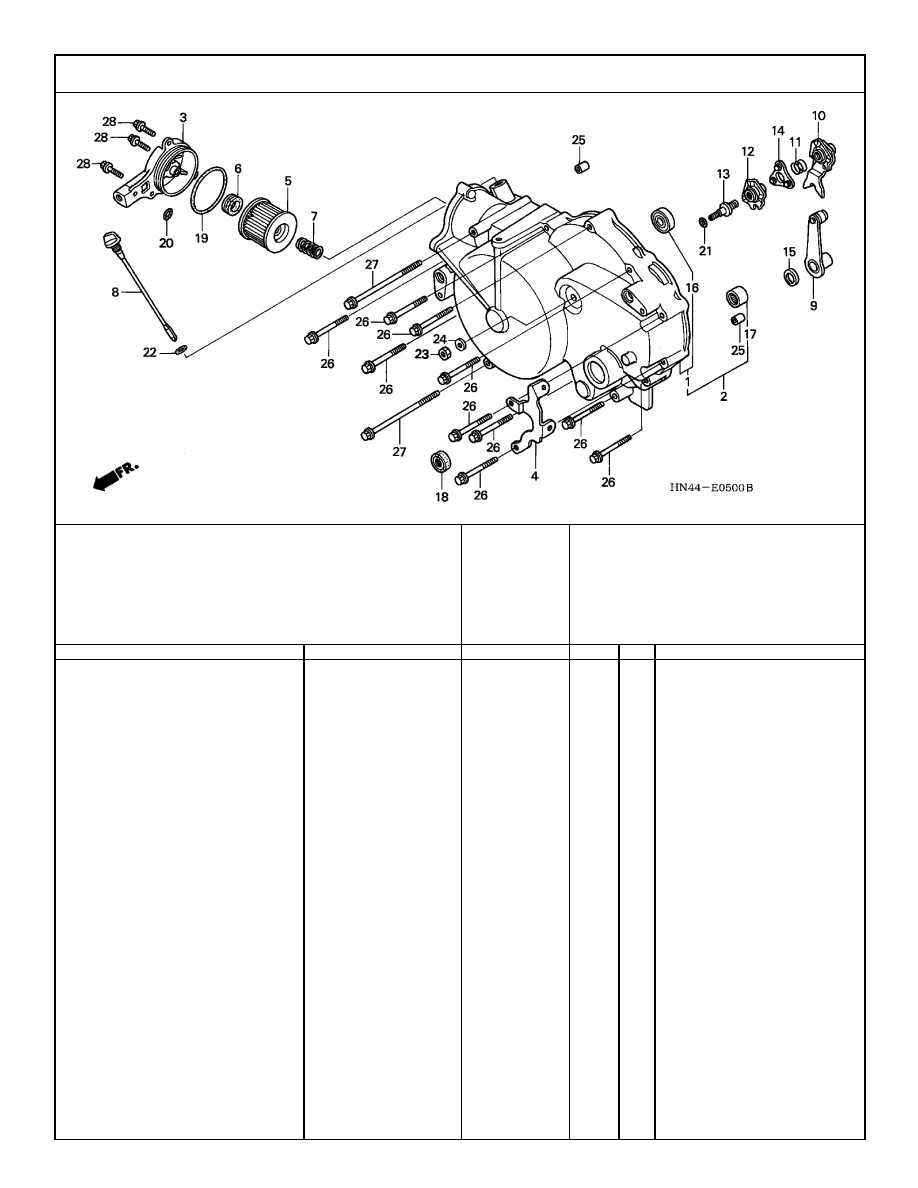

FRONT CRANKCASE COVER (1)

1-8

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C4

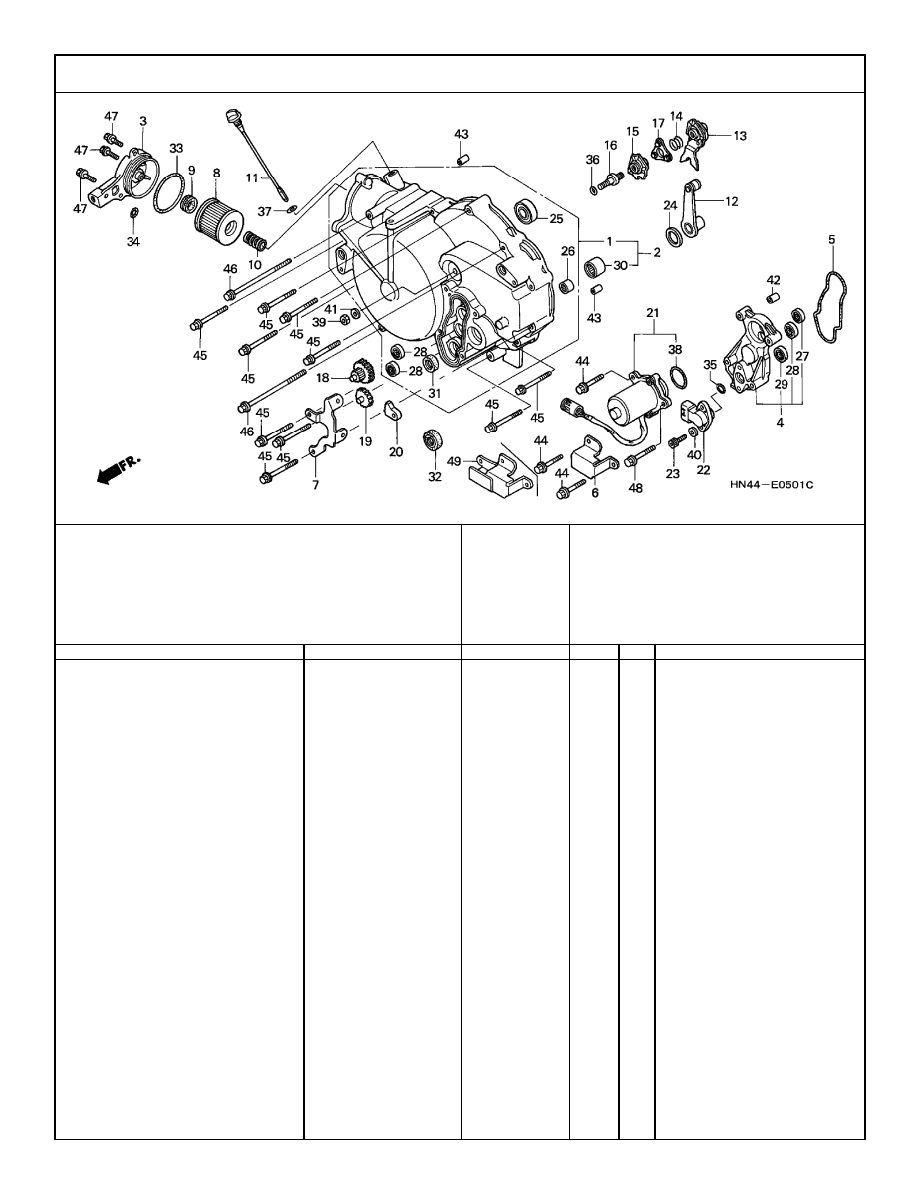

HN44E0500B

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER COMP., FR. ..................................

0A 1A

-------- -------- A

1

11330-HN4-670

6371710

2

COVER COMP., FR. ..................................

0C

-------- -------- A

1

11330-HN5-670

6371728

1C

-------- --------

1

11330-HN5-670

6371728

3

COVER COMP., OIL FILTER......................

0A 0C 1A

-------- -------- A

1

11333-HN5-670

6312466

1C

-------- --------

1

11333-HN5-670

6312466

4

STAY, L. FR. ENGINE COVER ..................

0A 0C 1A

-------- -------- A

1

11380-HN5-670

6312557

1C

-------- --------

1

11380-HN5-670

6312557

5

ELEMENT, OIL FILTER ..............................

0A 0C 1A

-------- -------- A

1

15412-HM5-A10

5419221

1C

-------- --------

1

15412-HM5-A10

5419221

6

RUBBER, FILTER ......................................

0A 0C 1A

-------- -------- A

1

15413-MC8-000

1233907

1C

-------- --------

1

15413-MC8-000

1233907

7

SPRING, OIL FILTER ELEMENT SETTING

0A 0C 1A

-------- -------- A

1

15414-KF0-000

1417229

1C

-------- --------

1

15414-KF0-000

1417229

8

DIPSTICK, OIL ............................................

0A 0C 1A

-------- -------- A

1

15650-HN5-670

6372320

1C

-------- --------

1

15650-HN5-670

6372320

9

LEVER COMP., CLUTCH............................

0A 0C 1A

-------- -------- A

1

22810-HM7-700

4806238

1C

-------- --------

1

22810-HM7-700

4806238

10

PLATE COMP., CLUTCH CAM ..................

0A 0C 1A

-------- -------- A

1

22820-HN5-670

6313316

1C

-------- --------

1

22820-HN5-670

6313316

11

SPRING, CAM PLATE SIDE ......................

0A 0C 1A

-------- -------- A

1

22825-HB3-003

2207470

1C

-------- --------

1

22825-HB3-003

2207470

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CRANKCASE COVER (1)

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-9

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

12

PLATE COMP., CLUTCH LIFTER ..............

0A 0C 1A

-------- -------- A

1

22830-HN5-670

6313324

1C

-------- --------

1

22830-HN5-670

6313324

13

BOLT, CLUTCH ADJUSTING ....................

0A 0C 1A

-------- -------- A

1

22841-HC4-000

2725380

1C

-------- --------

1

22841-HC4-000

2725380

14

RETAINER COMP., BALL ..........................

0A 0C 1A

-------- -------- A

1

22860-HB3-000

2130607

1C

-------- --------

1

22860-HB3-000

2130607

15

WASHER (10X21.5) ....................................

0A 0C 1A

-------- -------- A

1

90413-GE0-000

4688602

1C

-------- --------

1

90413-GE0-000

4688602

16

BEARING, RADIAL BALL (15X32X9)..........

0A 0C 1A

-------- -------- A

1

91009-HF1-671

3473287

1C

-------- --------

1

91009-HF1-671

3473287

17

BEARING, RR. SWINGARM PIVOT

(TOYO)....................................................

0C

-------- -------- A

1

91071-KS6-004

2159648

1C

-------- --------

1

91071-KS6-004

2159648

18

OIL SEAL (20X28X5) (KOYO) ....................

0C

-------- -------- A

1

91204-HC4-005

2728905

1C

-------- --------

1

91204-HC4-005

2728905

19

O-RING (54X2.4) (ARAI) ............................

0A 0C 1A

-------- -------- A

1

91302-KF0-003

1490952

1C

-------- --------

1

91302-KF0-003

1490952

20

O-RING (12.7X1.9)......................................

0A 0C 1A

-------- -------- A

1

91304-HN5-670

6314868

1C

-------- --------

1

91304-HN5-670

6314868

21

O-RING (8.2X1.5)........................................

0A 0C 1A

-------- -------- A

1

91308-MC7-000

1216134

1C

-------- --------

1

91308-MC7-000

1216134

22

O-RING (8.4X2.4)........................................

0A 0C 1A

-------- -------- A

1

91316-MJ8-003

1768746

1C

-------- --------

1

91316-MJ8-003

1768746

23

NUT, HEX. (8MM)........................................

0A 0C 1A

-------- -------- A

1

94030-08000

0114686

1C

-------- --------

1

94030-08000

0114686

24

WASHER, PLAIN (8MM) ............................

0A 0C 1A

-------- -------- A

1

94102-08800

0562215

1C

-------- --------

1

94102-08800

0562215

25

PIN A, DOWEL (8X14) ................................

0A 0C 1A

-------- -------- A

2

94301-08140

0069310

1C

-------- --------

2

94301-08140

0069310

26

BOLT, FLANGE (6X45) ..............................

0A 0C 1A

-------- -------- A

10

95701-06045-00

2529089

1C

-------- --------

10

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

0A 0C 1A

-------- -------- A

10

95701-06045-07

2410967

1C

-------- --------

10

95701-06045-07

2410967

27

BOLT, FLANGE (6X105) ............................

0A 0C 1A

-------- -------- A

2

95701-06105-00

5374327

1C

-------- --------

2

95701-06105-00

5374327

28

BOLT, FLANGE (6X18) ..............................

0A 0C 1A

-------- -------- A

3

96001-06018-00

2105963

1C

-------- --------

3

96001-06018-00

2105963

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CRANKCASE COVER (2)

1-10

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C5

HN44E0501C

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER COMP., FR. ..................................

0B 1B

-------- -------- A

1

11330-HN4-A10

6312441

2

COVER COMP., FR. ..................................

0D

-------- -------- A

1

11330-HN5-A10

6312458

1D

-------- --------

1

11330-HN5-A10

6312458

3

COVER COMP., OIL FILTER......................

0B 0D 1B

-------- -------- A

1

11333-HN5-670

6312466

1D

-------- --------

1

11333-HN5-670

6312466

4

COVER COMP., REDUCTION GEAR ........

0B 0D 1B

-------- -------- A

1

11335-HN5-A10

6312474

1D

-------- --------

1

11335-HN5-A10

6312474

5

O-RING, REDUCTION GEAR COVER ......

0B 0D 1B

-------- -------- A

1

11337-HN5-A10

6312482

1D

-------- --------

1

11337-HN5-A10

6312482

6

PROTECTOR, ANGLE SENSOR................

0B 0D 1B

-------- -------- A

1

11339-HN5-A10

6312490

7

STAY, L. FR. ENGINE COVER ..................

0B 0D 1B

-------- -------- A

1

11380-HN5-670

6312557

1D

-------- --------

1

11380-HN5-670

6312557

8

ELEMENT, OIL FILTER ..............................

0B 0D 1B

-------- -------- A

1

15412-HM5-A10

5419221

1D

-------- --------

1

15412-HM5-A10

5419221

9

RUBBER, FILTER ......................................

0B 0D 1B

-------- -------- A

1

15413-MC8-000

1233907

1D

-------- --------

1

15413-MC8-000

1233907

10

SPRING, OIL FILTER ELEMENT SETTING

0B 0D 1B

-------- -------- A

1

15414-KF0-000

1417229

1D

-------- --------

1

15414-KF0-000

1417229

11

DIPSTICK, OIL ............................................

0B 0D 1B

-------- -------- A

1

15650-HN5-670

6372320

1D

-------- --------

1

15650-HN5-670

6372320

12

LEVER COMP., CLUTCH............................

0B 0D 1B

-------- -------- A

1

22810-HM7-700

4806238

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CRANKCASE COVER (2)

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-11

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

12

LEVER COMP., CLUTCH............................

1D

-------- --------

1

22810-HM7-700

4806238

13

PLATE COMP., CLUTCH CAM ..................

0B 0D 1B

-------- -------- A

1

22820-HN5-670

6313316

1D

-------- --------

1

22820-HN5-670

6313316

14

SPRING, CAM PLATE SIDE ......................

0B 0D 1B

-------- -------- A

1

22825-HB3-003

2207470

1D

-------- --------

1

22825-HB3-003

2207470

15

PLATE COMP., CLUTCH LIFTER ..............

0B 0D 1B

-------- -------- A

1

22830-HN5-670

6313324

1D

-------- --------

1

22830-HN5-670

6313324

16

BOLT, CLUTCH ADJUSTING ....................

0B 0D 1B

-------- -------- A

1

22841-HC4-000

2725380

1D

-------- --------

1

22841-HC4-000

2725380

17

RETAINER COMP., BALL ..........................

0B 0D 1B

-------- -------- A

1

22860-HB3-000

2130607

1D

-------- --------

1

22860-HB3-000

2130607

18

GEAR, REDUCTION (41T/10T) ..................

0B 0D 1B

-------- -------- A

1

24615-HN0-A11

5814355

1D

-------- --------

1

24615-HN0-A11

5814355

19

GEAR, REDUCTION (40T/12T) ..................

0B 0D 1B

-------- -------- A

1

24616-HN0-A11

5814363

1D

-------- --------

1

24616-HN0-A11

5814363

20

GEAR, REDUCTION (7T)............................

0B 0D 1B

-------- -------- A

1

24617-HN0-A11

5814371

1D

-------- --------

1

24617-HN0-A11

5814371

21

MOTOR ASSY., CONTROL ........................

0B 0D 1B

-------- -------- A

1

31300-HN5-A11

6313878

1D

-------- --------

1

31300-HN5-A11

6313878

22

SENSOR ASSY., ANGLE............................

0B 0D 1B

-------- -------- A

1

38800-HN5-A10

6314025

1D

-------- --------

1

38800-HN5-A10

6314025

23

BOLT, SOCKET (5MM) ..............................

0B 0D 1B

-------- -------- A

2

90116-KCY-671

4956306

1D

-------- --------

2

90116-KCY-671

4956306

24

WASHER (10X21.5) ....................................

0B 0D 1B

-------- -------- A

1

90413-GE0-000

4688602

1D

-------- --------

1

90413-GE0-000

4688602

25

BEARING, RADIAL BALL (15X32X9)..........

0B 0D 1B

-------- -------- A

1

91009-HF1-671

3473287

1D

-------- --------

1

91009-HF1-671

3473287

26

BEARING, NEEDLE (1010) (TOYO) ..........

0B 0D 1B

-------- -------- A

1

91021-148-004

1182005

1D

-------- --------

1

91021-148-004

1182005

27

BEARING, RADIAL BALL (696ZZ)..............

0B 0D 1B

-------- -------- A

1

91050-HN0-A11

5814520

1D

-------- --------

1

91050-HN0-A11

5814520

28

BEARING, RADIAL BALL (626ZZ)..............

0B 0D 1B

-------- -------- A

3

91060-HN0-A11

5750526

1D

-------- --------

3

91060-HN0-A11

5750526

29

BEARING, RADIAL BALL (698ZZ)..............

0B 0D 1B

-------- -------- A

1

91070-HN0-A11

5814538

1D

-------- --------

1

91070-HN0-A11

5814538

30

BEARING, RR. SWINGARM PIVOT

(TOYO)....................................................

0D

-------- -------- A

1

91071-KS6-004

2159648

1D

-------- --------

1

91071-KS6-004

2159648

31

OIL SEAL (10X20X5) (ARAI) ......................

0B 0D 1B

-------- -------- A

1

91201-KM1-005

1938075

1D

-------- --------

1

91201-KM1-005

1938075

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CRANKCASE COVER (2)

1-12

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C6

HN44E0501C

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

31

OIL SEAL (10X20X5) ..................................

0B 0D 1B

-------- -------- A

1

91202-HC0-003

2519601

1D

-------- --------

1

91202-HC0-003

2519601

32

OIL SEAL (20X28X5) (KOYO) ....................

0D

-------- -------- A

1

91204-HC4-005

2728905

1D

-------- --------

1

91204-HC4-005

2728905

33

O-RING (54X2.4) (ARAI) ............................

0B 0D 1B

-------- -------- A

1

91302-KF0-003

1490952

1D

-------- --------

1

91302-KF0-003

1490952

34

O-RING (12.7X1.9)......................................

0B 0D 1B

-------- -------- A

1

91304-HN5-670

6314868

1D

-------- --------

1

91304-HN5-670

6314868

35

O-RING, ANGLE SENSOR ........................

0B 0D 1B

-------- -------- A

1

91308-HN0-A10

5750559

1D

-------- --------

1

91308-HN0-A10

5750559

36

O-RING (8.2X1.5)........................................

0B 0D 1B

-------- -------- A

1

91308-MC7-000

1216134

1D

-------- --------

1

91308-MC7-000

1216134

37

O-RING (8.4X2.4)........................................

0B 0D 1B

-------- -------- A

1

91316-MJ8-003

1768746

1D

-------- --------

1

91316-MJ8-003

1768746

38

O-RING, PINION CAP ................................

0B 0D 1B

-------- -------- A

1

91351-642-000

0451609

1D

-------- --------

1

91351-642-000

0451609

39

NUT, HEX. (8MM)........................................

0B 0D 1B

-------- -------- A

1

94030-08000

0114686

1D

-------- --------

1

94030-08000

0114686

40

WASHER, PLAIN (5MM) ............................

0B 0D 1B

-------- -------- A

2

94101-05800

0285791

1D

-------- --------

2

94101-05800

0285791

41

WASHER, PLAIN (8MM) ............................

0B 0D 1B

-------- -------- A

1

94102-08800

0562215

-------------------------------------------------------------------------------------------------------------------------------------------------------------

FRONT CRANKCASE COVER (2)

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-13

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-5-1

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

41

WASHER, PLAIN (8MM) ............................

1D

-------- --------

1

94102-08800

0562215

42

PIN A, DOWEL (8X10) ................................

0B 0D 1B

-------- -------- A

1

94301-08100

0081711

1D

-------- --------

1

94301-08100

0081711

43

PIN A, DOWEL (8X14) ................................

0B 0D 1B

-------- -------- A

2

94301-08140

0069310

1D

-------- --------

2

94301-08140

0069310

44

BOLT, FLANGE (6X40)

(NOT AVAILABLE) ..................................

0B 0D 1B

-------- -------- A

3

95701-06040

6314959

1D

-------- --------

3

95701-06040

6314959

BOLT, FLANGE (6X40) ..............................

0B 0D 1B

-------- -------- A

3

95701-06040-00

2410942

1D

-------- --------

3

95701-06040-00

2410942

45

BOLT, FLANGE (6X45) ..............................

0B 0D 1B

-------- -------- A

10

95701-06045-00

2529089

1D

-------- --------

10

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

0B 0D 1B

-------- -------- A

10

95701-06045-07

2410967

1D

-------- --------

10

95701-06045-07

2410967

46

BOLT, FLANGE (6X105) ............................

0B 0D 1B

-------- -------- A

2

95701-06105-00

5374327

1D

-------- --------

2

95701-06105-00

5374327

47

BOLT, FLANGE (6X18) ..............................

0B 0D 1B

-------- -------- A

3

96001-06018-00

2105963

1D

-------- --------

3

96001-06018-00

2105963

48

BOLT, FLANGE (6X45) ..............................

0B 0D 1B

-------- -------- A

1

95701-06045-08

2552537

1D

-------- --------

1

95701-06045-08

2552537

49

PROTECTOR COMP., ANGLE SENSOR ..

1D

-------- -------- 2A

1

11400-HN5-A10

6685531

-------------------------------------------------------------------------------------------------------------------------------------------------------------

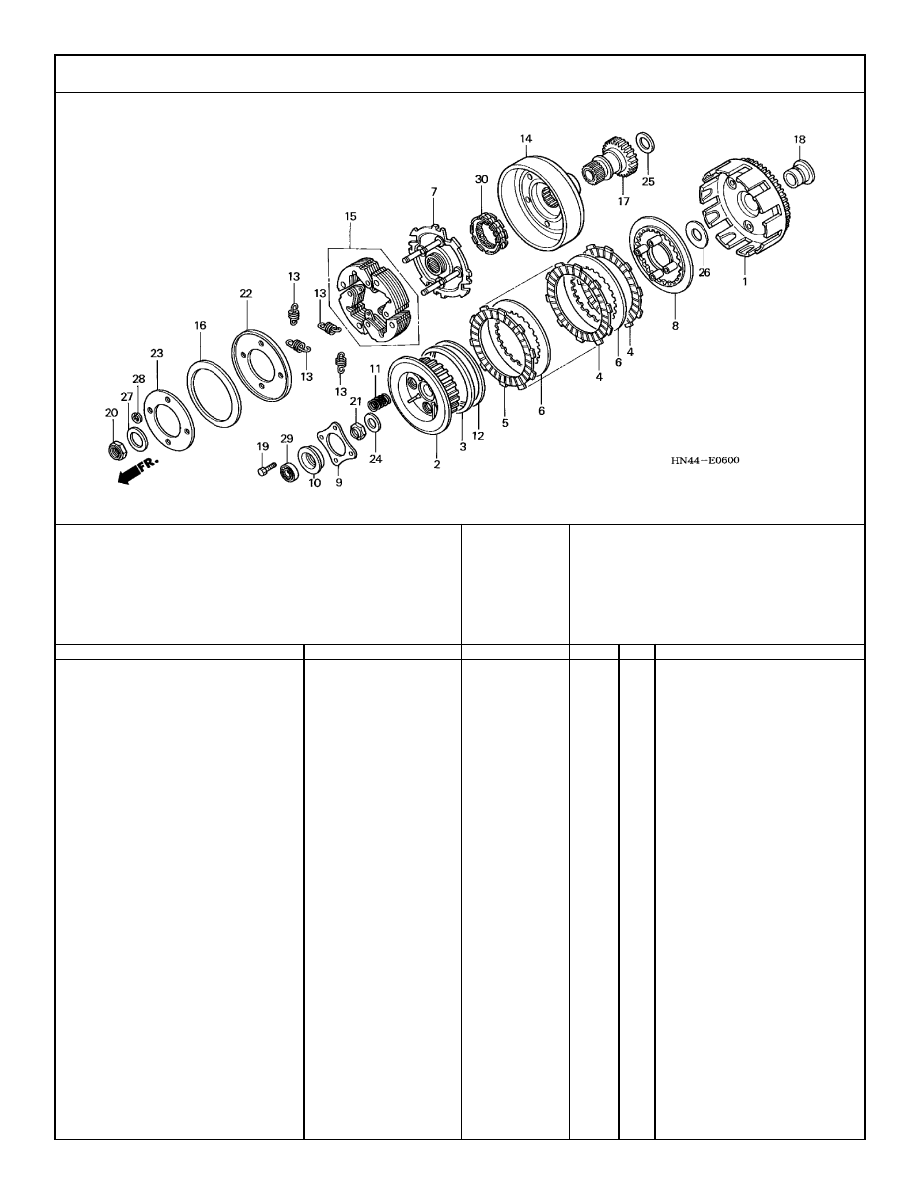

CLUTCH

1-14

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C7

HN44E0600

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

CLUTCH OUTER COMP.............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22100-HN5-670

6313233

1C 1D

-------- --------

1

22100-HN5-670

6313233

2

CENTER, CLUTCH ....................................

0A 0C 1A

-------- -------- A

1

22121-HM7-000

4687133

1C

-------- --------

1

22121-HM7-000

4687133

CENTER, CLUTCH ....................................

0B 0D 1B

-------- -------- A

1

22121-HN5-A10

6313241

1D

-------- --------

1

22121-HN5-A10

6313241

3

SEAT, JUDDER SPRING............................

0B 0D 1B

-------- -------- A

1

22125-435-000

0788802

1D

-------- --------

1

22125-435-000

0788802

4

DISK, CLUTCH FRICTION..........................

0A 0C 1A

-------- -------- A

5

22201-ML4-610

2329019

1C

-------- --------

5

22201-ML4-610

2329019

DISK, CLUTCH FRICTION..........................

0A 0C 1A

-------- -------- A

5

22201-377-000

0385971

1C

-------- --------

5

22201-377-000

0385971

DISK, CLUTCH FRICTION..........................

0B 0D 1B

-------- -------- A

5

22201-MAV-000

5389788

1D

-------- --------

5

22201-MAV-000

5389788

5

DISK, CLUTCH FRICTION..........................

0A 0C 1A

-------- -------- A

1

22201-ML4-610

2329019

1C

-------- --------

1

22201-ML4-610

2329019

DISK, CLUTCH FRICTION..........................

0A 0C 1A

-------- -------- A

1

22201-377-000

0385971

1C

-------- --------

1

22201-377-000

0385971

DISK B, CLUTCH FRICTION ......................

0B 0D 1B

-------- -------- A

1

22202-MAE-000

4516308

1D

-------- --------

1

22202-MAE-000

4516308

6

PLATE, CLUTCH ........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

5

22321-KF0-000

1417435

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CLUTCH

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-15

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

6

PLATE, CLUTCH ........................................

1C 1D

-------- --------

5

22321-KF0-000

1417435

PLATE, CLUTCH ........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

5

22321-KF0-770

2448538

1C 1D

-------- --------

5

22321-KF0-770

2448538

7

PLATE COMP., DRIVE................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22350-HN5-670

6313258

1C 1D

-------- --------

1

22350-HN5-670

6313258

8

PLATE, CLUTCH PRESSURE....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22351-HA7-670

2100691

1C 1D

-------- --------

1

22351-HA7-670

2100691

9

PLATE, CLUTCH LIFTER ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22366-HM7-000

4687158

1C 1D

-------- --------

1

22366-HM7-000

4687158

10

COLLAR, CLUTCH LIFTER ........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22367-HM7-000

4687166

1C 1D

-------- --------

1

22367-HM7-000

4687166

11

SPRING, CLUTCH ......................................

0A 0C 1A

-------- -------- A

4

22401-HN5-670

6373153

1C

-------- --------

4

22401-HN5-670

6373153

SPRING, CLUTCH ......................................

0B 0D 1B

-------- -------- A

4

22401-HN5-A10

6313266

1D

-------- --------

4

22401-HN5-A10

6313266

12

SPRING, JUDDER ......................................

0B 0D 1B

-------- -------- A

1

22402-435-000

0788810

1D

-------- --------

1

22402-435-000

0788810

13

SPRING, CLUTCH DRIVE ..........................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

22451-HN5-670

6313274

1C 1D

-------- --------

4

22451-HN5-670

6313274

14

CLUTCH OUTER COMP.............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22500-HN5-670

6313282

1C 1D

-------- --------

1

22500-HN5-670

6313282

15

WEIGHT SET, CLUTCH..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22535-HN5-670

6313290

1C 1D

-------- --------

1

22535-HN5-670

6313290

16

SPRING, CONE DISK ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

22714-HN5-670

6313308

1C 1D

-------- --------

1

22714-HN5-670

6313308

17

GEAR COMP., DRIVE ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

23120-HN5-670

6313332

1C 1D

-------- --------

1

23120-HN5-670

6313332

18

BUSH (22MM) ............................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

23213-HA0-000

1820802

1C 1D

-------- --------

1

23213-HA0-000

1820802

19

BOLT, HEX. (6X25) ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90001-HM7-000

4688495

1C 1D

-------- --------

4

90001-HM7-000

4688495

20

NUT, LOCK (20MM) ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90235-HM7-000

4713384

1C 1D

-------- --------

1

90235-HM7-000

4713384

21

NUT, LOCK (18MM) ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90236-HA0-000

2023638

1C 1D

-------- --------

1

90236-HA0-000

2023638

22

WASHER (58X110X1.0)..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90406-HN5-670

6314694

1C 1D

-------- --------

1

90406-HN5-670

6314694

23

WASHER (58X99X1.6)................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90407-HN5-670

6314702

1C 1D

-------- --------

1

90407-HN5-670

6314702

24

WASHER, SPECIAL (18MM) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90432-MR1-000

2866382

-------------------------------------------------------------------------------------------------------------------------------------------------------------

CLUTCH

1-16

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C8

HN44E0600

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-6

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

24

WASHER, SPECIAL (18MM) ......................

1C 1D

-------- --------

1

90432-MR1-000

2866382

25

WASHER, THRUST (27X40) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90457-HC4-000

2728723

1C 1D

-------- --------

1

90457-HC4-000

2728723

26

WASHER, THRUST (22X45X0.8) ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90458-KE8-000

1555531

1C 1D

-------- --------

1

90458-KE8-000

1555531

27

WASHER, THRUST (20MM) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90459-KB4-670

1187772

1C 1D

-------- --------

1

90459-KB4-670

1187772

28

CIRCLIP (7MM) ..........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

4

90605-166-720

1478635

1C 1D

-------- --------

4

90605-166-720

1478635

29

BEARING, BALL (6903) (KOYO) ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91008-HC4-004

2728772

1C 1D

-------- --------

1

91008-HC4-004

2728772

30

CLUTCH, ONE-WAY ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91101-HA0-004

4083051

1C 1D

-------- --------

1

91101-HA0-004

4083051

-------------------------------------------------------------------------------------------------------------------------------------------------------------

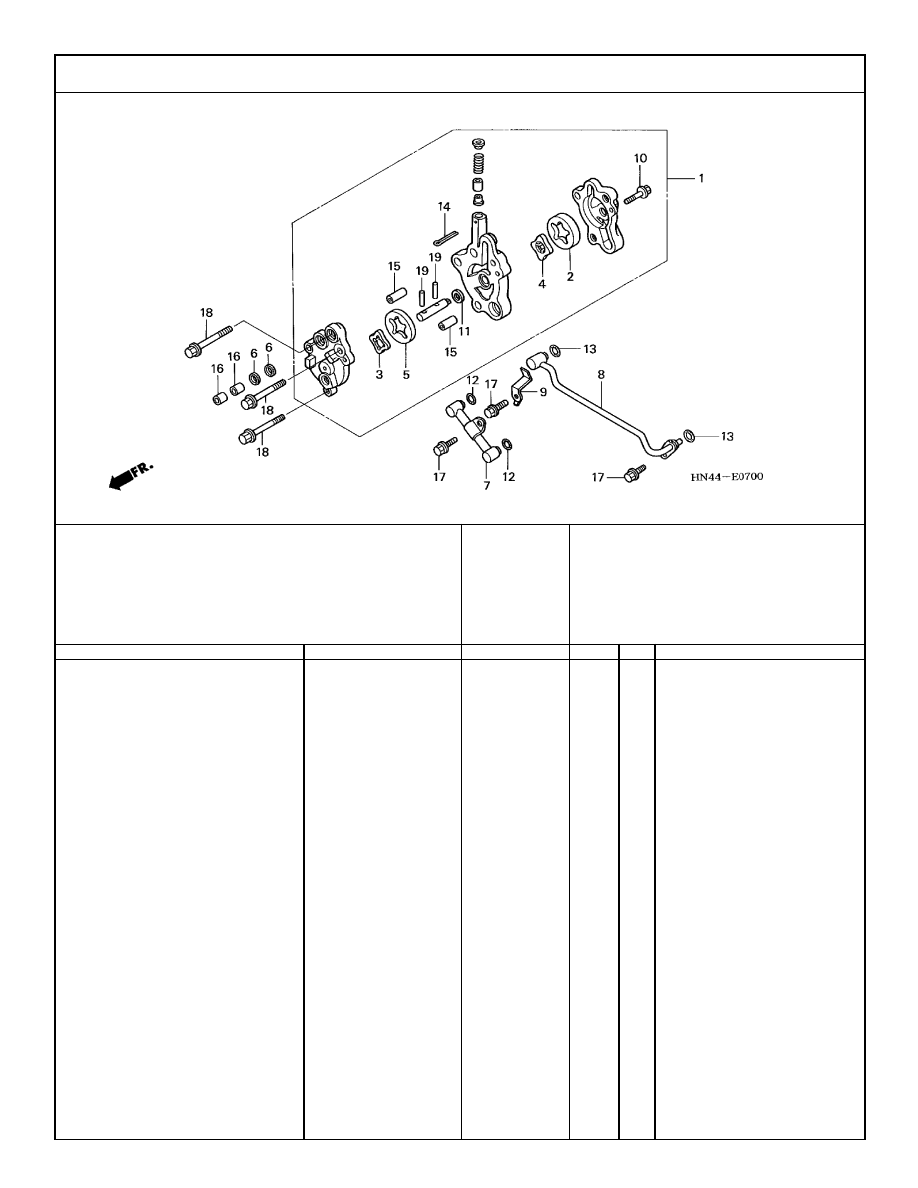

OIL PUMP

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-17

HN44E0700

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-7

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

PUMP ASSY., OIL ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15100-HN5-670

6312946

1C 1D

-------- --------

1

15100-HN5-670

6312946

2

ROTOR A, OIL PUMP (OUTER) ................

0C 0D 1C 1D

-------- 8054796 A

1

15116-HN5-670

6312953

0A 0B 1A 1B

-------- 8036389 A

1

15116-HN5-670

6312953

ROTOR (OUTER)........................................

0C 0D 1C 1D

8054797 -------- A

1

15122-MG3-000

1443456

1C 1D

-------- -------- 2A

1

15122-MG3-000

1443456

0A 0B 1A 1B

8036390 -------- A

1

15122-MG3-000

1443456

3

ROTOR B, OIL PUMP (INNER) ..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15121-KCZ-000

6312961

1C 1D

-------- --------

1

15121-KCZ-000

6312961

4

ROTOR (INNER) ........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15121-MG3-000

1443449

1C 1D

-------- --------

1

15121-MG3-000

1443449

5

ROTOR B, OIL PUMP (OUTER) ................

0C 0D 1C 1D

-------- 8054796 A

1

15122-HN5-670

6312979

0A 0B 1A 1B

-------- 8036389 A

1

15122-HN5-670

6312979

ROTOR B, OIL PUMP (OUTER) ................

0C 0D 1C 1D

8054797 -------- A

1

15122-KCZ-000

6467286

1C 1D

-------- -------- 2A

1

15122-KCZ-000

6467286

0A 0B 1A 1B

8036390 -------- A

1

15122-KCZ-000

6467286

6

SEAL, RUBBER ..........................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

15152-HN5-671

6312987

1C 1D

-------- --------

2

15152-HN5-671

6312987

7

PIPE COMP. A, OIL ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15310-HN5-670

6313001

1C 1D

-------- --------

1

15310-HN5-670

6313001

8

PIPE COMP. B, OIL ....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15320-HN5-670

6313019

1C 1D

-------- --------

1

15320-HN5-670

6313019

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OIL PUMP

1-18

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C9

HN44E0700

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-7

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

9

PLATE B, OIL PIPE FIXING........................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

15325-HN5-670

6313027

1C 1D

-------- --------

1

15325-HN5-670

6313027

10

BOLT, FLANGE (5X25) (CT200) ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90014-KCZ-000

4774279

1C 1D

-------- --------

1

90014-KCZ-000

4774279

11

WASHER, THRUST (11MM) ......................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90456-333-000

0440362

1C 1D

-------- --------

1

90456-333-000

0440362

12

O-RING (11X1.9) (NOK)..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

91303-HA0-004

1842384

1C 1D

-------- --------

2

91303-HA0-004

1842384

13

O-RING (10X2) (ARAI) ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

91304-HA5-003

2028835

1C 1D

-------- --------

2

91304-HA5-003

2028835

14

PIN, COTTER (3.0X20) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30200

0058412

1C 1D

-------- --------

1

94201-30200

0058412

PIN, COTTER (3.0X25) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30250

0058420

1C 1D

-------- --------

1

94201-30250

0058420

PIN, COTTER (3.0X28) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30280

0109587

1C 1D

-------- --------

1

94201-30280

0109587

PIN, COTTER (3X30) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30300

0058438

1C 1D

-------- --------

1

94201-30300

0058438

PIN, COTTER (3.0X40) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30400

0058446

1C 1D

-------- --------

1

94201-30400

0058446

PIN, COTTER (3.0X45) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

94201-30450

0058453

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OIL PUMP

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-19

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-7

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

14

PIN, COTTER (3.0X45) ..............................

1C 1D

-------- --------

1

94201-30450

0058453

15

PIN, DOWEL (8X20)....................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94301-08200

1417369

1C 1D

-------- --------

2

94301-08200

1417369

16

PIN, DOWEL (10X12)..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94301-10120

2028900

1C 1D

-------- --------

2

94301-10120

2028900

17

BOLT, FLANGE (6X16) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

95701-06016-00

2410892

1C 1D

-------- --------

3

95701-06016-00

2410892

18

BOLT, FLANGE (6X45) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

95701-06045-00

2529089

1C 1D

-------- --------

3

95701-06045-00

2529089

BOLT, FLANGE (6X45) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

3

95701-06045-07

2410967

1C 1D

-------- --------

3

95701-06045-07

2410967

19

ROLLER (4X15.8) ......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

96220-40158

0345066

1C 1D

-------- --------

2

96220-40158

0345066

-------------------------------------------------------------------------------------------------------------------------------------------------------------

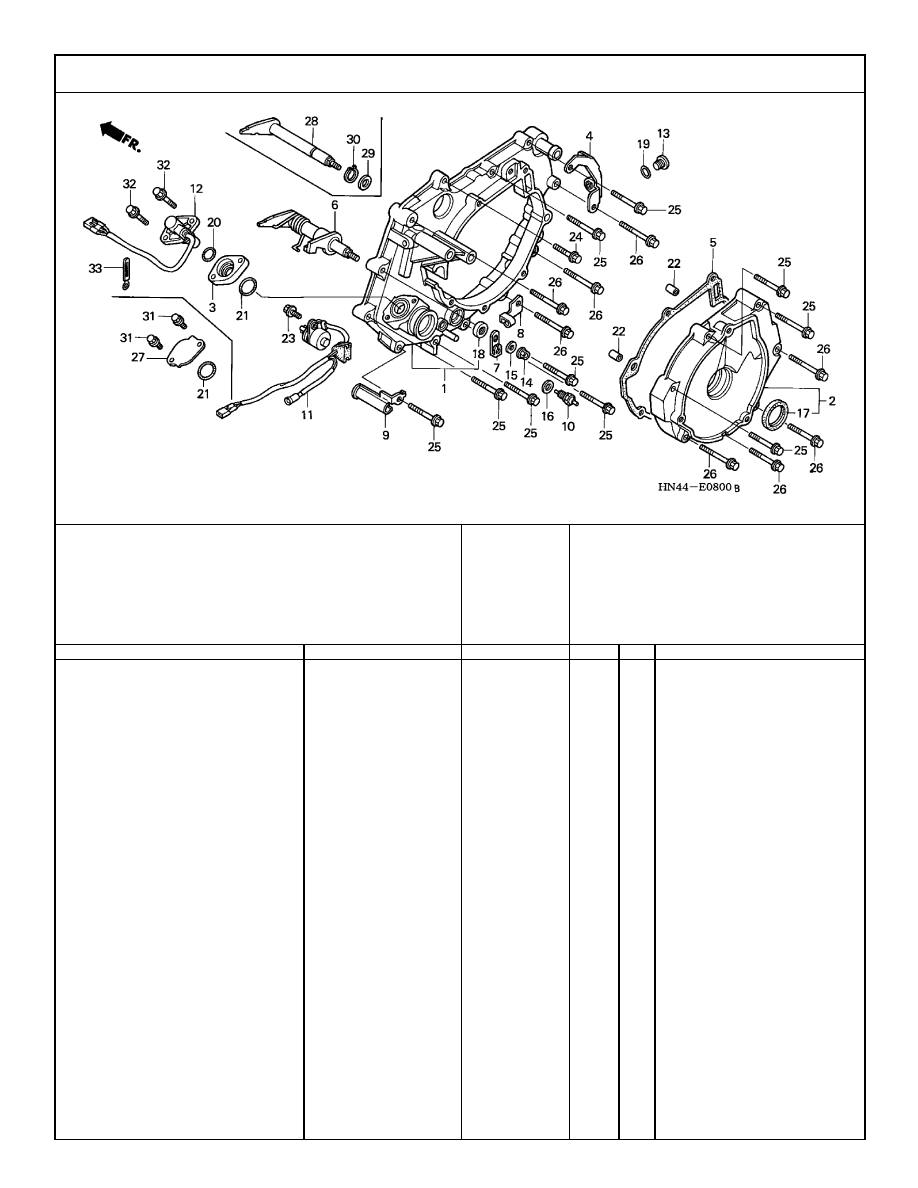

REAR CRANKCASE COVER

1-20

2001 American Honda Motor Co., Inc.

JANUARY, 2001

1-C10

HN44E0800B

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-8

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

1

COVER COMP., RR. ..................................

0A 0C 1A 1C

-------- -------- A

1

11340-HN5-670

6371769

COVER COMP., RR. ..................................

0D 1D

-------- 8063258 A

1

11340-HN5-A10

6312508

0B 1B

-------- 8042049 A

1

11340-HN5-A10

6312508

COVER COMP., RR. ..................................

0D 1D

8063259 -------- A

1

11340-HN5-A11

6657308

1D

-------- -------- 2A

1

11340-HN5-A11

6657308

0B 1B

8042050 -------- A

1

11340-HN5-A11

6657308

COVER COMP., RR. ..................................

1C

-------- -------- 2A

1

11340-HN5-671

6659700

2

COVER COMP., ALTERNATOR ................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

11350-HN5-670

6312516

1C 1D

-------- --------

1

11350-HN5-670

6312516

3

INSULATOR, SPEED SENSOR..................

0B 0D 1B

-------- -------- A

1

11358-HN5-650

6312524

1D

-------- --------

1

11358-HN5-650

6312524

4

STAY, R. RR. ENGINE COVER..................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

11370-HN5-670

6312540

1C 1D

-------- --------

1

11370-HN5-670

6312540

5

GASKET, ALTERNATOR COVER ..............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

11396-HN5-670

6312573

1C 1D

-------- --------

1

11396-HN5-670

6312573

6

SHAFT COMP., REVERSE STOPPER ......

0B 0D 1B

-------- -------- A

1

24860-HN5-A10

6313712

1D

-------- --------

1

24860-HN5-A10

6313712

7

LEVER, REVERSE STOPPER....................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

24865-HN5-670

6313720

1C 1D

-------- --------

1

24865-HN5-670

6313720

8

HOLDER, REVERSE STOPPER WIRE......

0A 0B 0C 0D 1A 1B

-------- -------- A

1

24871-HN5-670

6313738

1C 1D

-------- --------

1

24871-HN5-670

6313738

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REAR CRANKCASE COVER

JANUARY, 2001

2001 American Honda Motor Co., Inc.

1-21

0A=TRX350TM’00

1A=TRX350TM’01

0B=TRX350TE’00

1B=TRX350TE’01

0C=TRX350FM’00

1C=TRX350FM’01

0D=TRX350FE’00

1D=TRX350FE’01

E-8

Engine

Serial Number

Ref

Description

Model

From

To

AREA

QTY

Part Number

H/C

9

CLAMP, THERMOSENSOR WIRE ............

0A 0B 0C 0D 1A 1B

-------- -------- A

1

32855-HN5-670

6313944

1C 1D

-------- --------

1

32855-HN5-670

6313944

10

SWITCH ASSY., NEUTRAL (TOYO) ..........

0B 0D 1B

-------- -------- A

1

35600-HA0-003

2666436

1D

-------- --------

1

35600-HA0-003

2666436

11

SWITCH ASSY., CHANGE..........................

0A 0C 1A

-------- -------- A

1

35759-HN5-671

6373799

1C

-------- --------

1

35759-HN5-671

6373799

SWITCH ASSY., CHANGE..........................

0B 0D 1B

-------- -------- A

1

35759-HN5-A11

6313985

1D

-------- --------

1

35759-HN5-A11

6313985

12

SENSOR ASSY., SPEED............................

0B 0D 1B 1D

-------- -------- A

1

37700-HN5-651

6314017

SENSOR ASSY., SPEED............................

0B 0D 1B 1D

-------- -------- A

1

37700-HN5-652

6659973

SENSOR ASSY., SPEED............................

1D

-------- -------- 2A

1

37700-HN5-653

6685887

13

CAP (14MM)................................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90084-KY2-000

3117728

1C 1D

-------- --------

1

90084-KY2-000

3117728

14

NUT, U (6MM) ............................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90301-473-003

1187707

1C 1D

-------- --------

1

90301-473-003

1187707

15

WASHER, CRANK ARM ............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

90545-044-000

0127902

1C 1D

-------- --------

1

90545-044-000

0127902

16

WASHER, OIL BOLT ..................................

0B 0D 1B

-------- -------- A

1

90545-300-000

0189902

1D

-------- --------

1

90545-300-000

0189902

17

OIL SEAL (24X34X7) ..................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91201-HN5-671

6314801

1C 1D

-------- --------

1

91201-HN5-671

6314801

18

OIL SEAL (12X22X5) ..................................

0A 0C 1A

-------- -------- A

1

91201-965-000

1404771

1C

-------- --------

1

91201-965-000

1404771

OIL SEAL (10X20X5) ..................................

0B 0D 1B

-------- -------- A

1

91202-HC0-003

2519601

1D

-------- --------

1

91202-HC0-003

2519601

19

O-RING (13.8X2.5)......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91303-377-000

0499525

1C 1D

-------- --------

1

91303-377-000

0499525

20

O-RING (18.3X2.4) (NOK) ..........................

0B 0D 1B

-------- -------- A

1

91321-PF4-004

2129211

1D

-------- --------

1

91321-PF4-004

2129211

21

O-RING (22.1X1.9)......................................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

91361-MT3-003

3488236

1C 1D

-------- --------

1

91361-MT3-003

3488236

22

PIN A, DOWEL (8X14) ................................

0A 0B 0C 0D 1A 1B

-------- -------- A

2

94301-08140

0069310

1C 1D

-------- --------

2

94301-08140

0069310

23

BOLT, FLANGE (6X14) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95701-06014-00

2410884

1C 1D

-------- --------

1

95701-06014-00

2410884

24

BOLT, FLANGE (6X25) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

1

95701-06025-00

2105831

1C 1D

-------- --------

1

95701-06025-00

2105831

25

BOLT, FLANGE (6X35) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

10

95701-06035-00

2105864

1C 1D

-------- --------

10

95701-06035-00

2105864

26

BOLT, FLANGE (6X45) ..............................

0A 0B 0C 0D 1A 1B

-------- -------- A

8

95701-06045-00

2529089

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     24      25      26      27     ..
