CFMoto ATV CF500-5B, CF625-B. Service Manual in Chinese

发动机回火

可能的原因

解决方法

机械故障

咨询经销商

火花塞火花较小

检查、清洁或更换火花塞

不正确的火花塞间距或热度等级

按照规格设置间距或更换火花塞

点火正时不正确

咨询经销商

旧油或不建议使用的燃油

用新燃油更换

火花塞电线安装不当

咨询经销商

发动机转动不规则，失速或失火

可能的原因

解决方法

电池电压低

重新充电至 12.5 伏直流电

火花塞受损或存在缺陷

检查、清洁或更换火花塞

火花塞电线磨损或存在缺陷

咨询经销商

油中存在水

更换新油

不正确的火花塞间距或热度等级

按照规格设置间距或更换火花塞

点火装置连接松动

检查所有的连接并紧固

-------------------------------------------------------------------------------------------------------------------------------------------------------------

发动机转动不规则，失速或失火

出现弱火花的原因

解决方法

燃油排放管扭结或堵塞

检查并更换

燃油不当

用建议使用的燃油更换

空气过滤器堵塞

检查，清洁或更换

倒车限速器不工作

咨询经销商

其他机械故障

咨询经销商

出现燃油稀混合的可能原因

解决方法

燃油质量差或被污染

添加或更换燃油，清洁燃油系统

低丁烷燃油

用建议使用的燃油进行更换

喷油不当

咨询经销商

雾化不好

咨询经销商

出现燃油浓混合的可能原因

解决方法

燃油为高丁烷

用低丁烷更换

燃油泵压力不够

更换燃油泵

-------------------------------------------------------------------------------------------------------------------------------------------------------------

可能的原因

解决方法

缺油

加油

燃油排放管扭结或堵塞

检查并更换

水进油箱

更换新油
检查

火花塞受损或存在缺陷

检查火花塞，如有必要进行更换

火花塞电线磨损或存在缺陷

咨询经销商

不正确的火花塞间距或热度等级

按照规格设置间距或更换火花塞

点火装置连接松动

检查所有的连接并紧固

电池电压低

重新充电至 12.5 伏直流电

其他机械故障

咨询经销商

燃油不当

用建议使用的燃油更换

空气过滤器堵塞

检查，清洁或更换

倒车限速器不工作

咨询经销商

发动机停止运转或失去动力

燃油泵或油泵继电器损坏

/更换

-------------------------------------------------------------------------------------------------------------------------------------------------------------

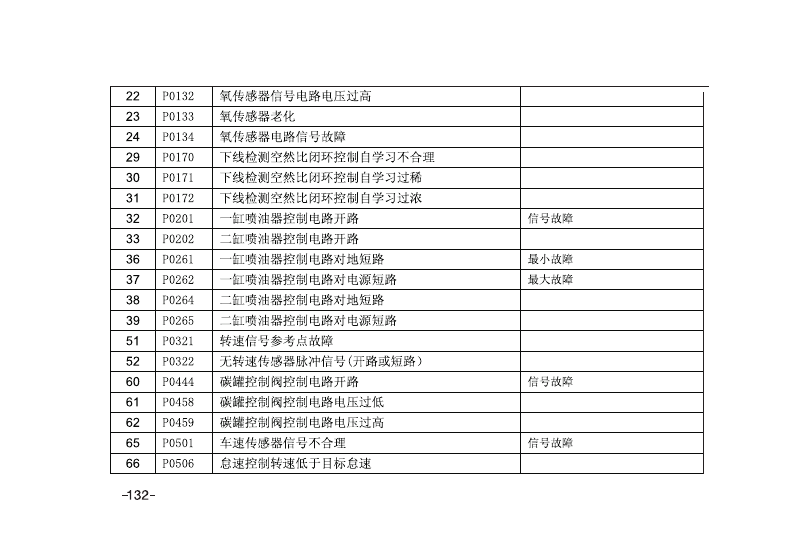

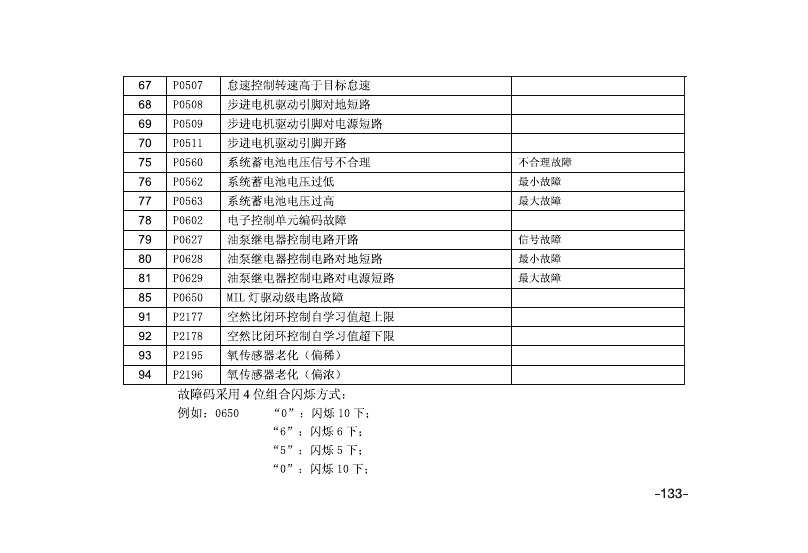

故障代码

清单

（

PCODE

）

故障类

说明(

UAES)

故障码

序号

131

–

MSE3.0

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

外廓尺寸

(mm)

2100×1180×1230

2300×1180×1230

轴距
(mm)

最小离地间隙

(满载)

(mm)

8000

9500

6000

6500

最远点

最小转弯

直径

(左、右)

(mm)

最近点

最小转弯

直径

(左、右)

(mm)

1290

1490

275

CF500-5B

CF500-5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

整备质量(

)

前轮距(mm)

后轮距(mm)

920

880

344

354

车型

规格

油箱容积(L)

备用燃油容积(L)

燃油牌号

号及以上无铅汽油

前轴
(kg)

(整备
质量)
轴载荷

后轴
(kg)

183

161

194

164

CF500-5B

CF500-5C

CF500-5B

CF500-5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

车架类型

主销后倾距(mm)

车轮

倾角( )

主销内倾(角)

主销偏移距(mm)

前束(mm)

前轮

后轮

钢管结构

26.5

外倾：1±0.5（空载）

26.5

4-10

9 52'

CF500-5B

CF500-5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

轮辋型式
及规格

轮胎
规格

轮胎
型式

前轮
(mm)

后轮
(mm)

前轮

后轮

前轮

无内胎轮胎

270/60-12　47J

185/88-12　40J

辐板12×6.0AT/

轻合金12×6.0AT

辐板12×7.5AT/

轻合金12×7.5AT

CF500-5B

CF500-5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

轮胎
压力
(kpa)

前、后

悬挂方式

前轮

后轮

双摇臂独立悬挂

前制动

后制动

型式

操作
方式

液压盘式

手操纵

CF500-5B

CF500-5C

手、脚联动操纵

前轮

，后轮

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

方向把锁止角

(左.右)( )

转向器形式

减震器形式(前.后)

前轮最大转角

机械转向式

螺旋弹簧阻尼式

车型

规格

节温器开启温度(

)

冷却液沸点

冰点(

)

109/-35

初开温度:71+3; 全开温度:80~83

CF500-5B

CF500-5C

CF500-5B

CF500-5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

手动

阻抗复合式

换挡操作方式

消声器型式

冷却循环系统冷却液
容量（L）

首次：2.0

；

更换：1.9

CF500 - 5 B

CF 500 -5C

-------------------------------------------------------------------------------------------------------------------------------------------------------------

主要技术规格

车型

规格

发动机：

单缸、四冲程、水冷、

OHC、

气门缸径冲程（

m）：

7.5×

排量（

l）：

93压缩比：

0.2∶

起动方式：电起动

手拉起动

12V 5Wx2; W5W

H1/H3 12V55W×4

蓄电池类型

蓄电池规格容量

铅酸蓄电池

6-M-18 (12V 18AH)

灯泡规

格

数量

;

型号

前位灯

前照灯

转向灯

后制动/

后位灯

琥珀色灯罩；

10W12V10W

无色灯罩；

Y10W12V10W

红色：

21/5W12V21W/5W

2只

C F5 0 0- 5 B

C F 500 - 5C

141

- -

-------------------------------------------------------------------------------------------------------------------------------------------------------------
