Электровоз 2ЭС4К. Руководство по эксплуатации - часть 26

3ТС 000.003 РЭ6

Для   обеспечения   подъема   токоприемника  без  включения   вспомогательного

компрессора предусмотрено сохранение запаса сжатого воздуха в резервуаре
РС4.   Объем   резервуара   позволяет   поднять   токоприемник,   если   давление   в
резервуаре   не   ниже  0,7   МПа   (7,0   кгс/см

2

).  Для   сохранения   запаса  воздуха

необходимо при опускании токоприемника отключить резервуар краном КН25
в   момент,   когда   давление   в   питательной   магистрали   около
0,9  МПа   (9,0  кгс/см

2

).  Показания  снимаются  по  манометру   МН5.  В  целях

уменьшения расхода сжатого воздуха на наполнение не участвующих в работе
магистралей   необходимо   перекрыть   кран   КН52.   Расход   воздуха   на
питательную магистраль исключается установкой обратного клапана КО4.

Для   увеличения   сцепления   колеса   с   рельсом   служит   система,

осуществляющая подачу песка в зону контакта колеса с рельсом с помощью
форсунок ФП1…ФП8. Работой форсунок управляют электропневматические
клапаны   У11…У14.   Подсыпка   песка   производиться   под   первую,   третью,
пятую   и   седьмую   колесные   пары   по   ходу   движения   электровоза.
Автоматическая   подсыпка   песка   производится   (срабатыванием
электропневматических   клапанов   У11…У14   по   сигналу   пневматического
выключателя управления SP8) при экстренном торможении, когда ручка крана
машиниста находится в 6 положении, а также при возникновении буксования
или юза колесной пары. При скорости движения ниже 10 км/час подсыпка
песка прекращается.

Для   гибкой   связи   пескопровода,   расположенного   на   кузове   и   тележках,

применены резиновые рукава РУ12…РУ19.

Свисток НА1 сигнализирует о срыве рекуперации.
Кран   КН54   служит   для   отбора   сжатого   воздуха   на   обдув   помещения   или

ходовых частей. Давление можно регулировать редуктором КР4.

29

3ТС.000.003 РЭ6

1 – штуцер; 2 – воздухопровод.

Рисунок 19.  Рукав гибкий

3ТС.000.003Э6

3ТС.000.003РЭ6

À

Ç

7    2

2    0

    2



1

2

3

4

5

6

7

1    -    ê    î    ë    ï    à    ÷    å    ê    ;    2    -    ã    à    é    ê    à    ;    3    -    ñ    ò    à    ê    à    í    ;    4    -    ï    ð    ó    æ    è    í    à    ;    5    -    ö    å    í    ò    ð    è    ð    ó    þ    ù    à    ÿ    ø    à    é    á    à    ;
6    -    ò    à    ð    å    ë    ü    ÷    à    ò    û    é    ê    ë    à    ï    à    í    ;    7    -    ê    î    ð    ï    ó    ñ    .

Р   è    ñ    ó    í    î    ê    2    1    .     Ï    ð    å    ä    î    õ    ð    à    í    è    ò    å    ë    ü    í    û    é    ê    ë    à    ï    à    í    2    -    2

G    1    /    2     -     B

3ТС.000.003 РЭ6

1-бобышка; 2-крепление; 3-корпус; 4-фильтрующий элемент; 5-шпилька; 6-
экран; 7-прокладка; 8-шайба; 9-бобышка; 10-бобышка; 11-отбойник; 12-
прокладка.

Рисунок    .  Маслоотделитель

3ТС.000.003 РЭ6

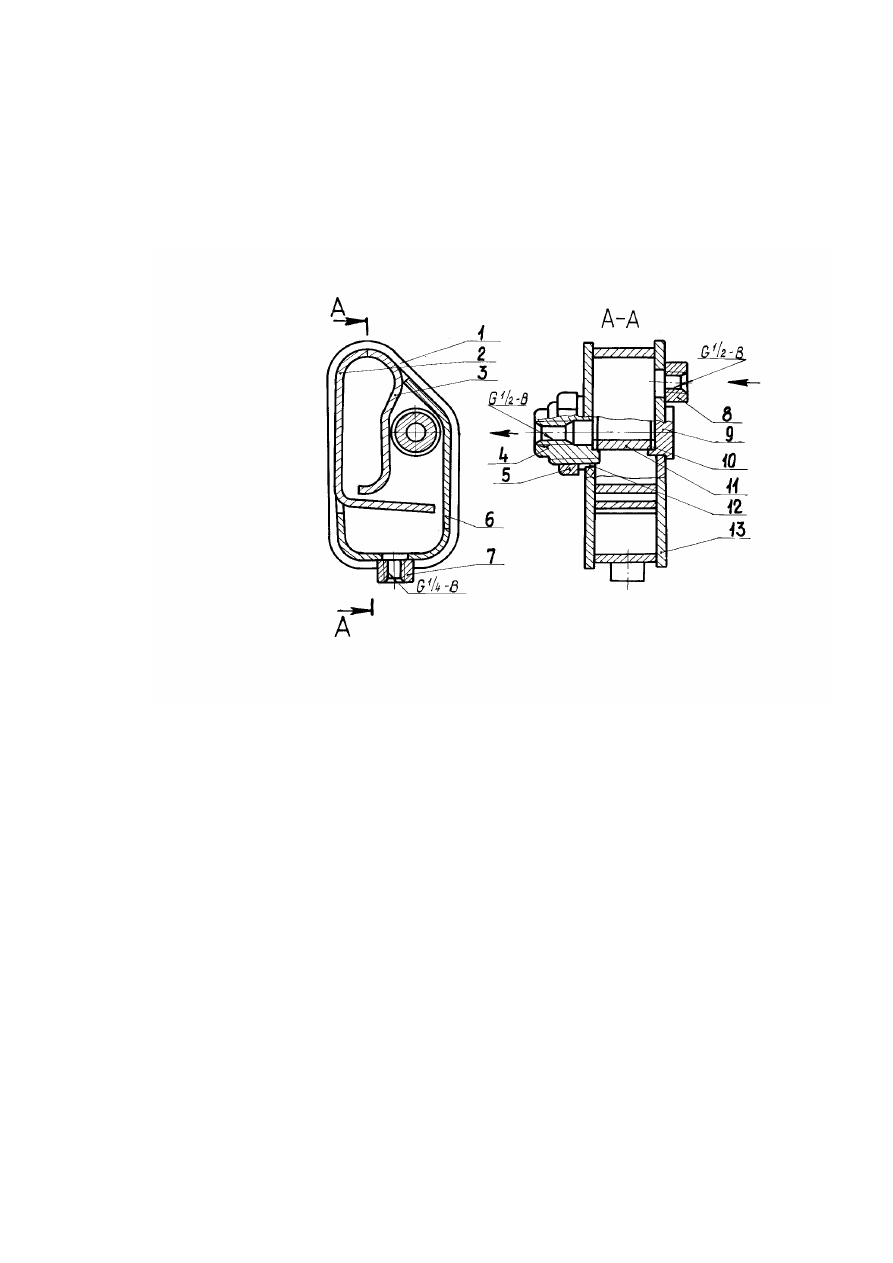

1,13-основания; 2,3,6-скобы; 4,12-втулки; 5-гайка; 7,8-бобышки;
9-крышка; 10-прокладка; 11-фильтрующий элемент.

Рисунок   .  Фильтр

G

½

- В

2 отв.

3ТС.000.003 РЭ6

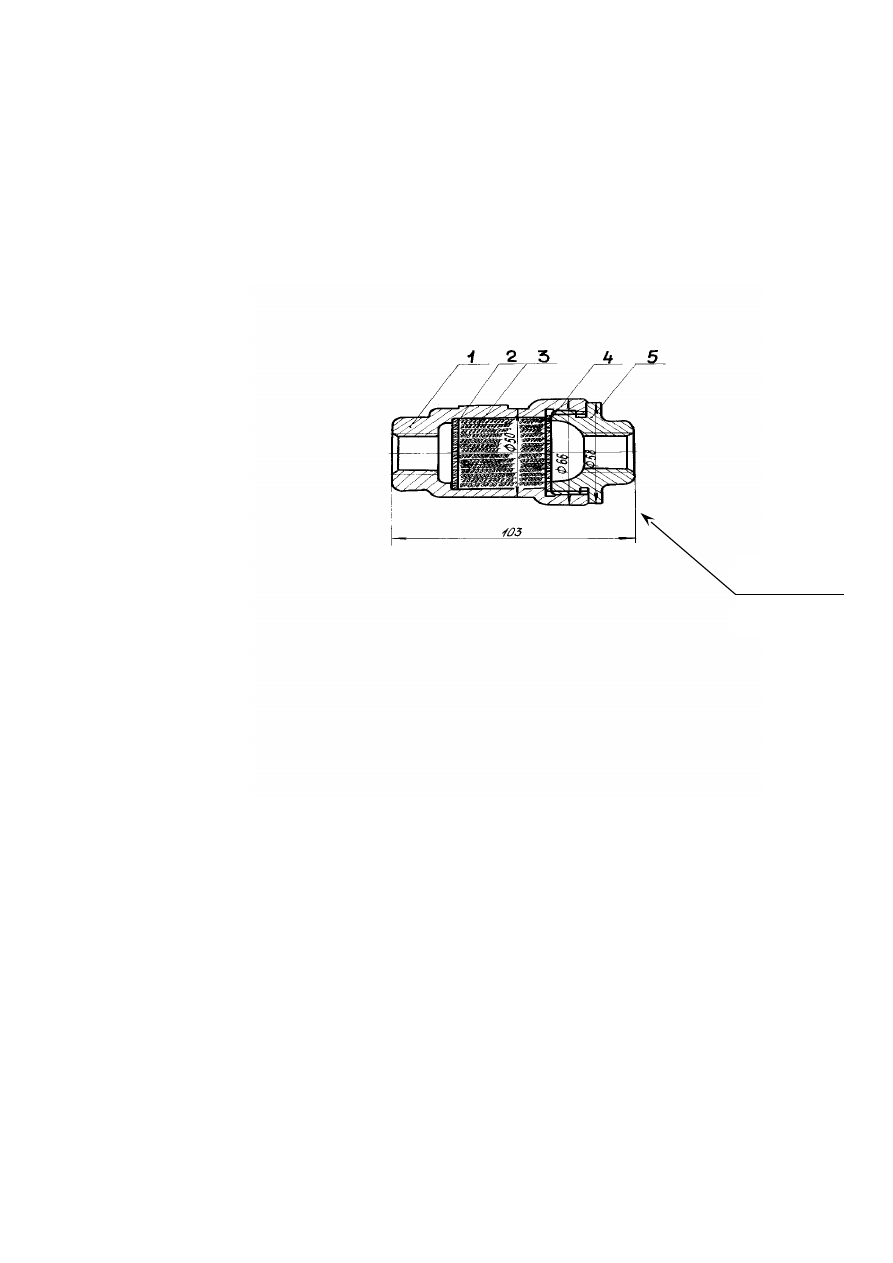

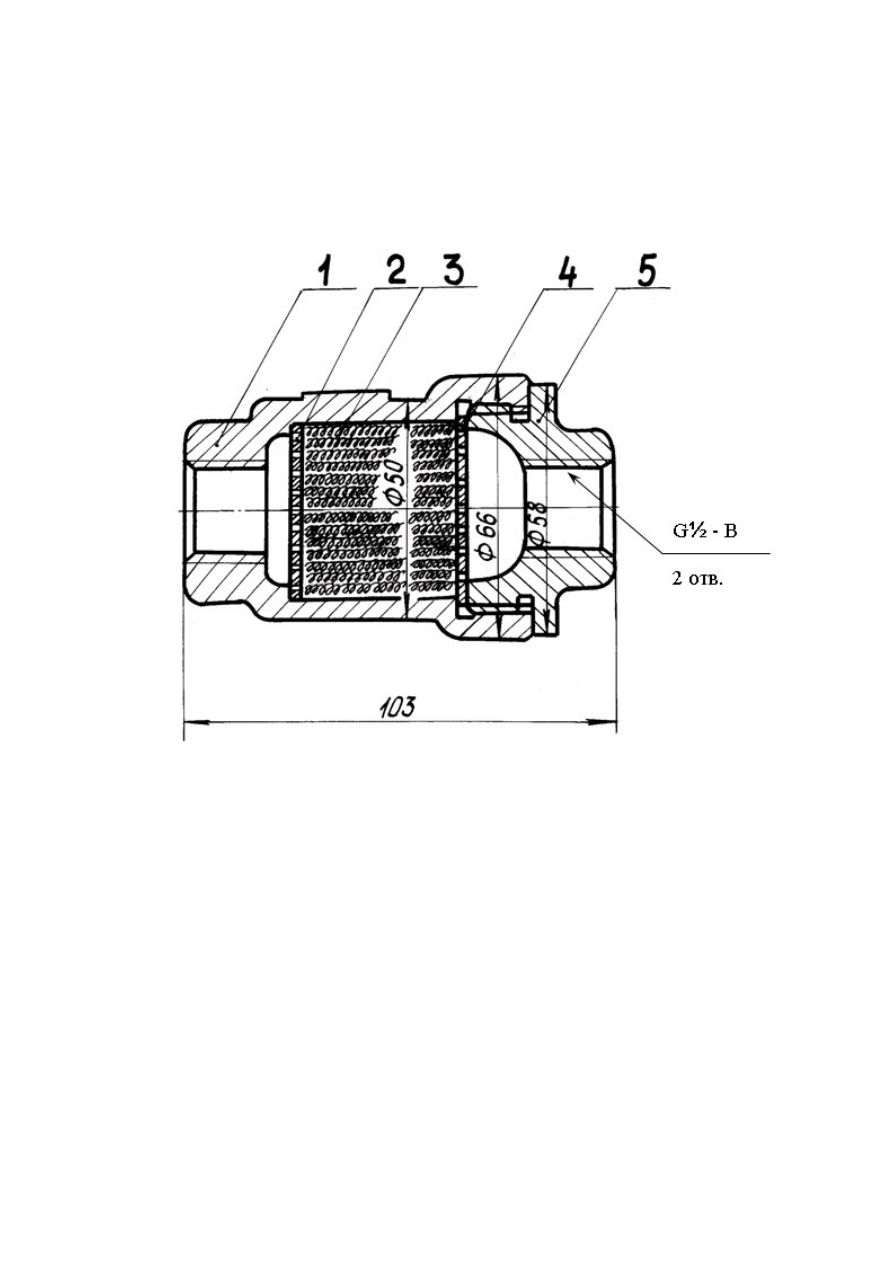

1 – корпус; 2, 4 – сетчатые шайбы; 3 – набивка; 5 – крышка.

Рисунок   . Фильтр Э-114

8

9

7

6

4

5

2

3

1

10

А

3ТС.000.003 РЭ6


11

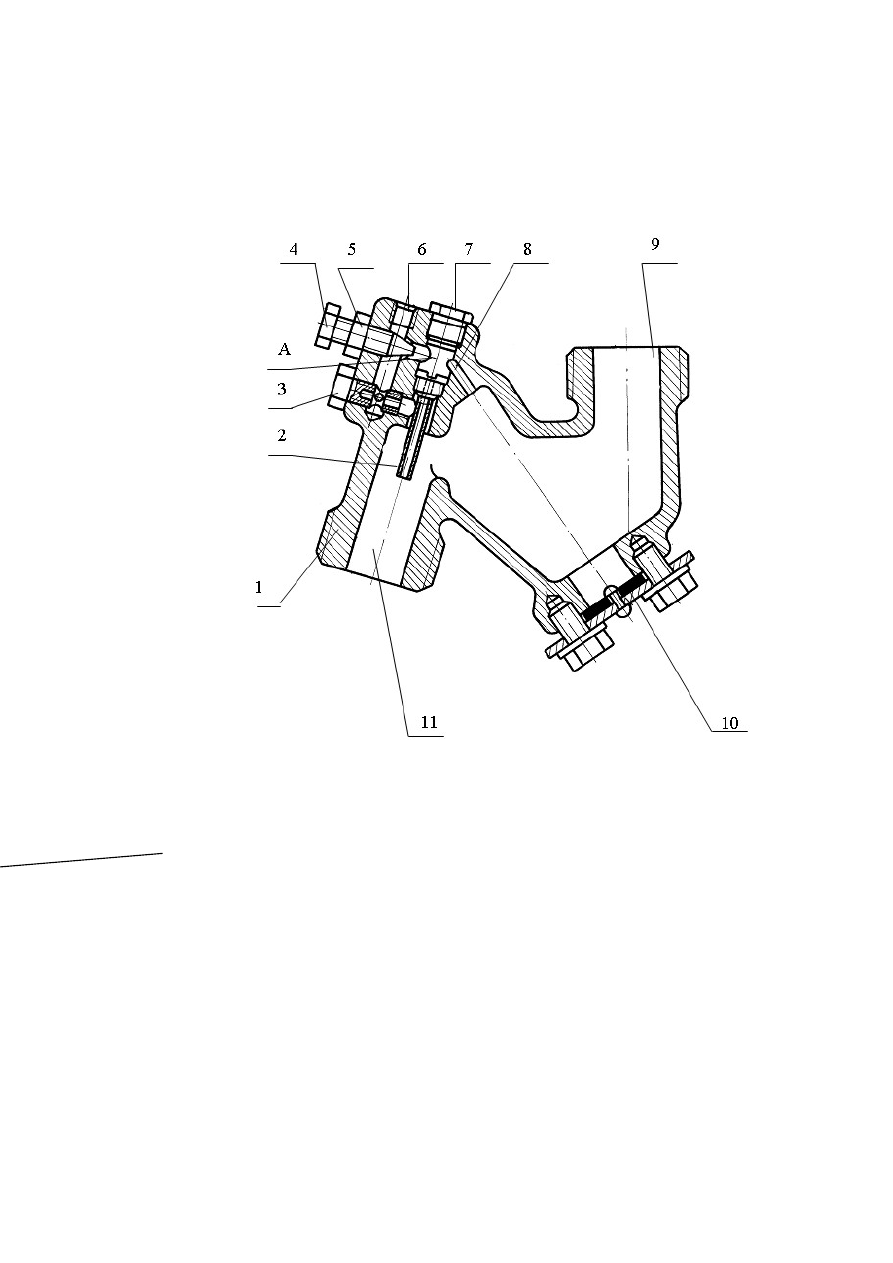

1-корпус; 2-сопло; 3-болт; 4-регулировочный болт; 5-контргайка; 6-
отверстие; 7-пробка; 8-разрыхляющий канал; 9- горловина; 10-
крышка; 11-горловина.

Рисунок   .  Форсунка песочницы.

                                                                                        (3ТС.001.012-09Э6)

                                                                                         (3ТС.001.012-09РЭ6)

À

Ç

7    2

2    0

    2



1

2

3

4

5

6

7

1    -    ê    î    ë    ï    à    ÷    å    ê    ;    2    -    ã    à    é    ê    à    ;    3    -    ñ    ò    à    ê    à    í    ;    4    -    ï    ð    ó    æ    è    í    à    ;    5    -    ö    å    í    ò    ð    è    ð    ó    þ    ù    à    ÿ    ø    à    é    á    à    ;
6    -    ò    à    ð    å    ë    ü    ÷    à    ò    û    é    ê    ë    à    ï    à    í    ;    7    -    ê    î    ð    ï    ó    ñ    .

Р   è    ñ    ó    í    î    ê    2    1    .     Ï    ð    å    ä    î    õ    ð    à    í    è    ò    å    ë    ü    í    û    é    ê    ë    à    ï    à    í    2    -    2

G    1    /    2     -     B

                                                                                                       (3ТС.001.012-09РЭ6)

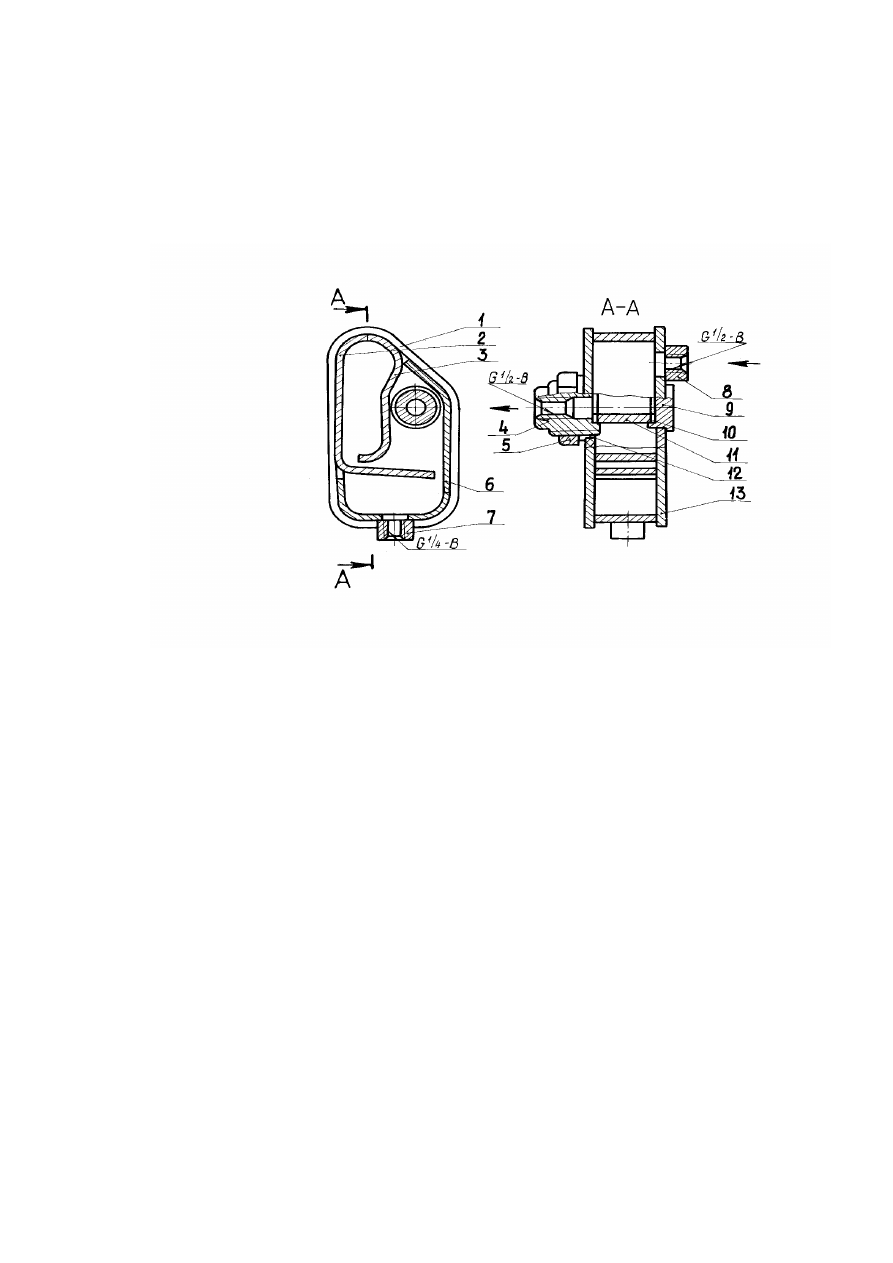

1, 13-основания; 2,3,6-скобы; 4,12-втулки; 5-гайка; 7,8-бобышка;

 9-крышка; 10-прокладка; 11-фильтрующий элемент

Рисунок 23. Фильтр.

                                                                                                            (3ТС.001.012-09РЭ6)

1 – корпус; 2, 4 – сетчатые шайбы; 3 – набивка; 5 – крышка.

Рисунок 24 . Фильтр Э-114

                                                                                              (3ТС.001.012-09РЭ6)



1-корпус; 2-сопло; 3-болт; 4-регулировочный болт; 5-контргайка;
6-отверстие; 7-пробка; 8-разрыхляющий канал; 9- горловина; 10-
крышка; 11-горловина.

Рисунок 22.  Форсунка песочницы.
