Электровоз 2ЭС4К. Руководство по эксплуатации - часть 7





Продолжение таблицы А.1

Поз.

обозначение

Наименование и тип

Кол.

шт.

Место

расположен

ия

Х71, Х72

Вилка ВУ-21М

4

На торцевой
части

Х95, Х96

Узел стыковки ПЮЯИ.305312.003

4

Х95-под
кузовом I
конца, Х96-
под кузовом
II конца

Х98

Узел стыковки ПЮЯИ.305312.003

2

Под кузовом
средней части

Х100

Узел стыковки ПЮЯИ.305312.003

2

Под кузовом
II конец

ХА1

Токоприемник Т-21

2

На крыше

XS1

Розетка 2РМТ18БПН7Г1В1В

2

Пульт
помощника
машиниста

XS2

Устройство согласования
УС-001

2

На блоке А56

XS3, XS4

Устройство согласования
УС-002

4

На блоке А56

XТ1…ХТ4

Токосъемник буксовый

8

ХТ1-первая
колесная
пара, справа;
ХТ2-вторая
колесная
пара, слева;
ХТ3-третья
колесная
пара, слева;
ХТ4-
четвертая
колесная
пара, справа

XW1

Переходник NP/UHFJ DIV

2

На фильтре Z3

Y1

Вентиль защиты ВЗ-12

2

Поперечная
стенка ВВК II
конец

Y5

Клапан разгрузочный КР-1-02

2

Блок
моторкомпре

129

Продолжение таблицы А.1

Поз.

обозначение

Наименование и тип

Кол.

шт.

Место

расположен

ия

ссора

Y10

Клапан токоприемника
КТ-20-03

2

Проходной
коридор

Y11…Y14

Клапан
электропневматический КП-8-
02

8

Проходной
коридор

Y17, Y18

Клапан
электропневматический КП-8-
02

4

Проходной
коридор

Y21…Y24

Клапан продувки КП-29

8

Под крышкой
в торцевом
отсеке

Y25

Клапан электропневматический
автостопа ЭПК 150 И

2

На боковой
стенке у
машиниста

Y27

Клапан электропневматический
экстренного торможения для
дистанционного управления
266-1

2

В торцевом
отсеке

Y30

Устройство пневматическое
УПН-3-01

2

Проходной
коридор

Y30

Устройство пневматическое
УПН-3-01

2

Z2

Панель фильтра ПФ-585

2

Устанавливае
тся с
радиостанцие
й Р22/3В-1М
«РВ-1М»

Z3

Фильтр дуплексный DPF2/6-
150(151-156)M-2/4N

2

На
поперечной
стенке ВВК1

130

Приложение Б

(обязательное)

Перечень составных частей шкафа питания U3

Таблица Б.1

Поз.

обозначение

Наименование и тип

Кол. шт.

С1, С2

Конденсатор К75-15-5 кВ-1,0 мкФ

10 %

2

С6

Конденсатор К73-16-160 В-6,8 мкФ

10 %

1

С7

Панель конденсаторов ПК-318

1

EL1, EL2

Лампа РН110-15

2

FU1

Предохранитель ПП57-31672 УХЛ 3

1

FU2

Предохранитель ПП57-34272 УХЛ 3

1

FU3, FU4

Предохранитель ПП57-31372 УХЛ 3

2

FU6

Вставка плавкая ВПБ-6-37

1

КМ

Контактор электромагнитный МК-2

1

L1

Дроссель Д-49

1

L2

Дроссель Д-008

1

L3

Дроссель Д-007

1

PA

Амперметр М1611, 75-0-75 А

1

PV

Вольтметр М1611, 0-150 В

1

R1

Элемент сопротивления СР-10

1

R5,R6

Резистор С5-35В-50-100 Ом

5 %

2

SA1…SA4

Рубильник

4

SA5…SA7

Тумблер ПТ26-1

2

Т1

Трансформатор ТО-140

1

ТА1

Датчик-трансформатор тока LT100-T/SP30

1

VD1, VD2

Диод КД257Г

2

VD3…VD6

Диод ДЧ361-320-14-5 УХЛ2

4

VS1, VS2

Тиристор ТБ343-630-14-5-6-3 УХЛ2,
охладитель О143

2

VS3, VS4

Тиристор ТБ371-250-14-5-6-3 УХЛ2

2

13

Приложение В

(справочное)

Перечень составных частей кондиционера А50

Таблица В.1

Поз.

обозначение

Наименование и тип

Кол.

шт.

Место

расположения

А50

Кондиционер КТЭ-4-220М

2

-

А51

Блок   управления   и   задатчика
температуры БУЗТ

1

Кабина
машиниста

А52

Блок питания и коммутации БПК

1

ВВК1

А57

Блок охлаждения правый (БО-П)

1

Крыша кабины
над
машинистом

А58

Блок охлаждения левый (БО-Л)

1

Крыша кабины
над
помощником

60

Кабель от БПК к БУЗТ

1

-

61

Кабель от БО-П к БПК

1

-

62

Кабель от БО-Л к БПК

1

-

13

Приложение Г

(обязательное)

Перечень составных частей радиостанции А60

Таблица Г.1 Перечень составных частей радиостанции Р22/3В-1

РВ-1М

Поз.

обозначение

Наименование и тип

Кол.

шт.

Место

расположения

А60

Радиостанция Р22/3В-1

РВ-

 с адаптером, исполнение

ИЖ1.101.043-37 ИЖ1.101.043ТУ

2

Устанавливается
совместно



с

панелью   фильтра
ПФ-585.
Допускается
замена



на

радиостанцию
РВС-1-02



с

антенной АЛП

А61

Блок радиооборудования

1

В шкафу со
стороны
машиниста

А62

Устройство антенно-
согласующее

1

В кузове II конца
на крыше

А63

Приемопередатчик УПП-3М2

1

На каркасе под
пультом
помощника
машиниста

А64

Пульт управления ПУ-ЛП

1

В средней тумбе
пульта управления

А65

Пульт управления ПУ-Д

1

На пульте
помощника
машиниста

А70

Адаптер

1

ВА1

Микротелефон

1

На пульте
помощника
машиниста

ВА2

Микротелефон

1

В средней тумбе
пульта
управления

ВА3

Громкоговоритель

1

На поперечной
стенке выше двери

W1

Антенна дискоконусная

1

На крыше

13

Таблица Г.2 Перечень составных частей радиостанции РВС-1-02

Поз.

обозначение

Наименование и тип

Кол.

шт.

Место

расположения

А60

Радиостанция РВС-1-02
с антенной АЛП
ЦВИЯ.464514.005-02
ЦВИЯ.464514.005ТУ

2

Допускается
замена



на

радиостанцию
Р22/3В-1  “РВ-1М”
совместно



с

панелью   фильтра
ПФ-585

А61

БАРС-01

1

В шкафу со
стороны
машиниста

А62

Устройство антенно-
согласующее АнСУ-В

1

В кузове II конца
на крыше

А64

Пульт управления ПУ

1

В средней тумбе
пульта
управления

А65

Пульт управления
дополнительный ПД

1

На пульте
помощника
машиниста

ВА1

Микротелефонная трубка
МТТ

1

На пульте
помощника
машиниста

ВА3

Громкоговоритель

1

На поперечной
стенке выше двери

W1

Антенна АЛП

1

На крыше

13

Приложение Д

(справочное)

Уставки срабатывания аппаратов защиты и контроля

Таблица Д.1

Обозначение

по схеме

Наименование и тип

Величина

уставки

Время

срабатывания, с

Примеча

ние

A2

Панель реле напряжения
ПРН-798

(2000+200) В 0,1500-0,3000

KA1

Реле   дифференциальной
защиты РДЗ-59-01

80-100 А

0,0065

KA2

Реле   дифференциальной
защиты РДЗ-58-01

20-25 А

0,0065

KA11,
КА21

Реле перегрузки РТ-267

(1000

40) А

0,0100

KA12,
КА22

Реле перегрузки РТ-57-02

(800

50) А

0,0100

КК19

Реле   электротепловое
токовое РТТ85-33-132

750 А

8,0000-20,0000

С

холодно

го

состоян

ия

QF1

Выключатель
быстродействующий
UR26 64 T D P 6 110 1 DV1 190
1

1900 А

0,015-0,03

QF11,

QF21

Выключатель
быстродействующий
ВБТ-22
отключающая катушка

42 А

0,0030

13

ПРИЛОЖЕНИЕ Е

(справочное)

Сопротивления нагревательных элементов и резисторов

Таблица Е.1

Обозначен

ие

по схеме

Наименование и тип

Сопротивление, Ом (при 20

С)

наименьшее номинальное наибольшее

Е3

Калорифер КЛ-39
вывода 3-4
вывода 4-5

115,5000
115,5000

-
-

135,0000
135,0000

Е4

Калорифер КЛ-40
вывода 3-4
вывода 4-5

115,5000
115,5000

-
-

135,0000
135,0000

Е8

Нагреватель

электрический НЭ 28

62,1000

69,0000

75,9000

Е20

Электронагреватель

трубчатый

43,7000

48,50000

53,5000

R1

Добавочное

сопротивление Р109/1

-

2000000,0000

-

R3, R12,

R22

Панель резисторов
ПР-159



(между

выводами 1-2, 3-4)

148500,0000 150000,0000 151500,0000

R5, R6

Добавочное

сопротивление Р600М

-

4000,0000

-

R10, R20 Блок



пуско-тормозных

резисторов БПТР-65:

секция 1-2
секция 2-3
секция 3-4

2,1100
1,4250
0,3370

2,2000
1,5000
0,3440

2,3300
1,5750
0,3510

R11, R21 Блок   пуско-тормозных

резисторов БПТР-66:

секция 5-6
секция 6-7
секция 7-8
секция 8-9

0,6830
0,6480
0,1160
0,2940

0,7180
0,6820
0,1220
0,3000

0,7530
0,7160
0,1280
0,3060

R14, R24 Резистор ослабления

возбуждения РОВ-151:

секция 1-2
секция 2-3
секция 3-4
секция 4-5

0,0970
0,0332
0,0165
0,0152

0,1020
0,0350
0,0174
0,0160

0,1070
0,0368
0,0183
0,0168

R15, R25 Панель резисторов

2,7000

3,0000

3,3000

13

Обозначен

ие

по схеме

Наименование и тип

Сопротивление, Ом (при 20

С)

наименьшее номинальное наибольшее

ПР-14-01

R16, R26 Резистор

токоограничивающий
РТО-138

1,9000

2,0000

2,1000

R36

Резистор
ППБ16Г 2,2 Ом±5 %

2,0900

2,2000

2,3100

R41

Резистор балластный
 БР-3

11,0700

12,3000

13,5300

R42

Резистор балластный
БР-2:

ступень 1-3
ступень 1-2

4,9050
1,7390

5,4500
1,8300

5,9950
1,9210

R50

Термопреобразователь

сопротивления

ТСМ-0987

49,9500

50,0000

50,0500

R51…R53 Панель   резисторов   ПР-

566

между выводами:
1-10
2-10
3-10
4-10
5-10
6-10
7-10
8-10
9-10
11-12

-
-
-
-
-
-
-
-
-
-

2200,0000
2200,0000
2200,0000
2200,0000
2200,0000
2200,0000
2200,0000
2200,0000
2200,0000
2200,0000

2310,0000
2310,0000
2310,0000
2310,0000
2310,0000
2310,0000
2310,0000
2310,0000
2310,0000
2310,0000

R79, R80 Резистор балластный

БР-123

не более 100 (регулируемые)

R81

Панель резисторов
 ПР-68 (секции 1-2, 3-4)

216,0000

240,0000

264,0000

13

Приложение Ж

(справочное)

Сопротивление катушек аппаратов

Таблица Ж.1

Обозначе

ние по

схеме

Наименование, тип

Сопротивление, Ом

наименьшее номинальное наибольшее

А2

Панель



реле-

напряжения ПРН-798

-

40000,000

-

НА1

Свисток

электропневматический
С-17-01

769,00

810,000

875,00

К1…К36

Контактор

пневматический ПК-32А

769,00

810,000

875,00

К41

Контактор

пневматический ПК-32А

769,00

810,000

875,00

К42…К44

Контактор

пневматический ПК-31А

769,00

810,000

875,00

К47

Контактор

пневматический ПК-32А

769,00

810,000

875,00

К51

Контактор

пневматический ПК-32А

769,00

810,000

875,00

К52…К54

Контактор

пневматический ПК-31А

769,00

810,000

875,00

КА1

Реле дифференциальной

защиты РДЗ-59-01

29,00

30,500

32,90

КА2

Реле дифференциальной

защиты РДЗ-58-01

29,00

30,500

32,90

КК19

Реле электротепловое

РТТ85-33-132

125,40

132,000

142,60

КМ1

Контактор

электромагнитный МК-
19-01

203,68

214,400

231,55

КМ11, КМ12 Контактор КВ1-160-3У2

-

223,800

-

КМ14…КМ17

Контактор КВ1-160-3У2

-

223,800

-

КМ19

Контактор КВ1-160-3У2

-

223,800

-

КМ21

Контактор КВ1-160-3У2

-

223,800

-

КМ23

Контактор КВ1-160-2У2

-

223,800

-

КМ31

Контактор КВ1-160-2У2

-

223,800

-

13

Обозначе

ние по

схеме

Наименование, тип

Сопротивление, Ом

наименьшее номинальное наибольшее

КМ33

Контактор для

подвижного состава
МК1-10 У3А

243,00

256,000

268,00

КМ36

Контактор

электромагнитный МК-5

205,70

216,500

233,90

КМ37

Контактор

электромагнитный МК-6

205,70

216,500

233,90

КМ41

Контактор КВ1-160-3У2

-

223,800

-

КМ43

Контактор КВ1-160-2У2

-

223,800

-

КМ45…КМ48

Контактор

электромагнитный МК-5

205,70

216,500

233,90

КМ51

Контактор КВ1-160-3У2

-

223,800

-

КМ53

Контактор КВ1-160-3У2

-

223,800

-

КМ55

Контактор

электромагнитный МК-4

205,70

216,500

233,90

КМ61, КМ62 Контактор КВ1-160-3У2

-

223,800

-

КМ64…КМ67 Контактор КВ1-160-3У2

-

223,800

-

КМ68, КМ69 Пускатель ПМ12-045201

У2

81,70

86,000

92,80

KМ75

Контактор для

подвижного состава
МК1-10 У3А

243,00

256,000

268,00

КМ77, КМ78 Контактор

электромагнитный МК-4

205,70

216,500

233,90

КТ11

Реле времени РСВ15-3-

УХЛ4

-

687,500

-

KV15, KV16

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV18

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV32

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV37…KV40

Реле промежуточное

РЭП26-400П У2.1-110 В с
винтами

8075,00

8500,000

9180,00

KV44

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV51…KV56

Реле промежуточное

РП-8-03

551,00

580,000

626,00

13

Обозначе

ние по

схеме

Наименование, тип

Сопротивление, Ом

наименьшее номинальное наибольшее

KV61

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV62

Реле промежуточное

РП-8

551,00

580,000

626,00

KV64

Реле промежуточное

РП-8

551,00

580,000

626,00

KV65… KV67 Реле промежуточное

РП-8-05

551,00

580,000

626,00

KV71

Реле промежуточное

РП-8

551,00

580,000

626,00

KV75

Реле промежуточное

РП-8

551,00

580,000

626,00

KV78

Реле промежуточное

РП-8-03

551,00

580,000

626,00

KV80

Реле промежуточное

РЭП26-400П У2.1-110 В с
винтами

8075,00

8500,000

9180,00

QF1

Выключатель
быстродействующий ВБ-23

-

810,000

-

QF11, QF21

Выключатель

быстродействующий

ВБТ-22
- отключающая катушка
- включающая катушка

-
-

0,057

810,000

-
-

QP1, QР2

Q11, Q21

Переключатель
кулачковый
двухпозиционный ПКД-
16А-01

772,00

810,000

870,00

Q1, QT1

Переключатель
кулачковый
двухпозиционный
ПКД-15А-01

780,00

810,000

870,00

SA3

Переключатель
блокировочный   П-
30-01

772,00

810,000

870,00

Y1

Вентиль защиты ВЗ-12

769,00

810,000

875,00

Y5

Клапан   разгрузочный
КР-1-02

769,00

810,000

875,00

14

Обозначе

ние по

схеме

Наименование, тип

Сопротивление, Ом

наименьшее номинальное наибольшее

Y10

Вентиль
электромагнитный
токоприемника ЭВТ-4-
02

769,00

810,000

875,00

Y11…Y14

Клапан
электропневматический
КП-8-02

165,00

173,000

185,00

Y17, Y18

Клапан
электропневматический
КП-8-02

165,00

173,000

185,00

Y21…Y24

Клапан продувки
КП-29

165,00

173,000

185,00

Y30

Устройство
пневматическое УПН-3-
01

272,00

286,000

309,00

14

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего

листов

(страниц)

в докум.

№документа

Входящий

сопроводитель

ного

документа и

дата

Подпи

сь

Дата

измене

нных

замене

нных

новых аннулир

ованны

х

Характеристики электровоза 2ЭС4К в книгу

Изм Лист

№ докум.

Подп.

Дата

Разраб.

Фошкина

Лит.

Лист

Листов

Проверил

Фошкина

о

1

33

Зав. отд.

Усвицкий

ОАО ВЭлНИИ-ОПЭС

Н. контр.
Утв.

Никонов

Инв.№ подл.

Подп. и дата

Взам. инв.№

Инв.№ дубл.

Подп. и дата

Формат А4

I

я

 – ток якоря тягового двигателя;

V – скорость электровоза;
А

п

, А

ч

 – точки продолжительного и часового режима соответственно;

1÷44 – ходовые позиции;
ОП1÷ОП4 – позиции ослабления поля.

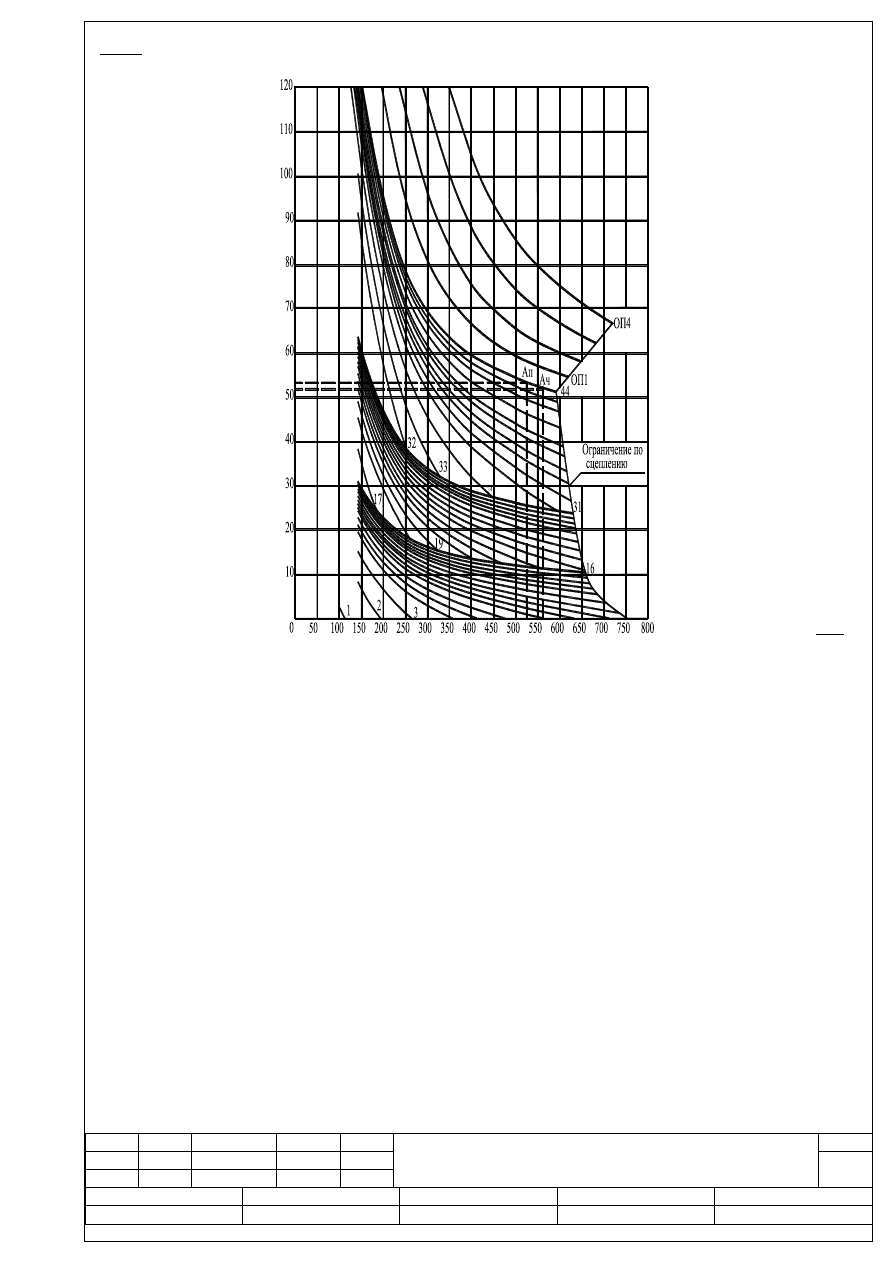

Рисунок 1  Пусковые характеристики

Лист

Изм.

Лист

№ докум.

Подп.

Дата

Инв.№ подл.

Подп. и дата

Взам. инв.№

Инв.№ дубл.

Подп. и дата

Формат А4

 I

я



   V
 км/ч

 А

















содержание      ..     5      6      7      8     ..
