Hitachi Гидравлический экскаватор Zaxis (класс 330-3). Руководство - часть 13

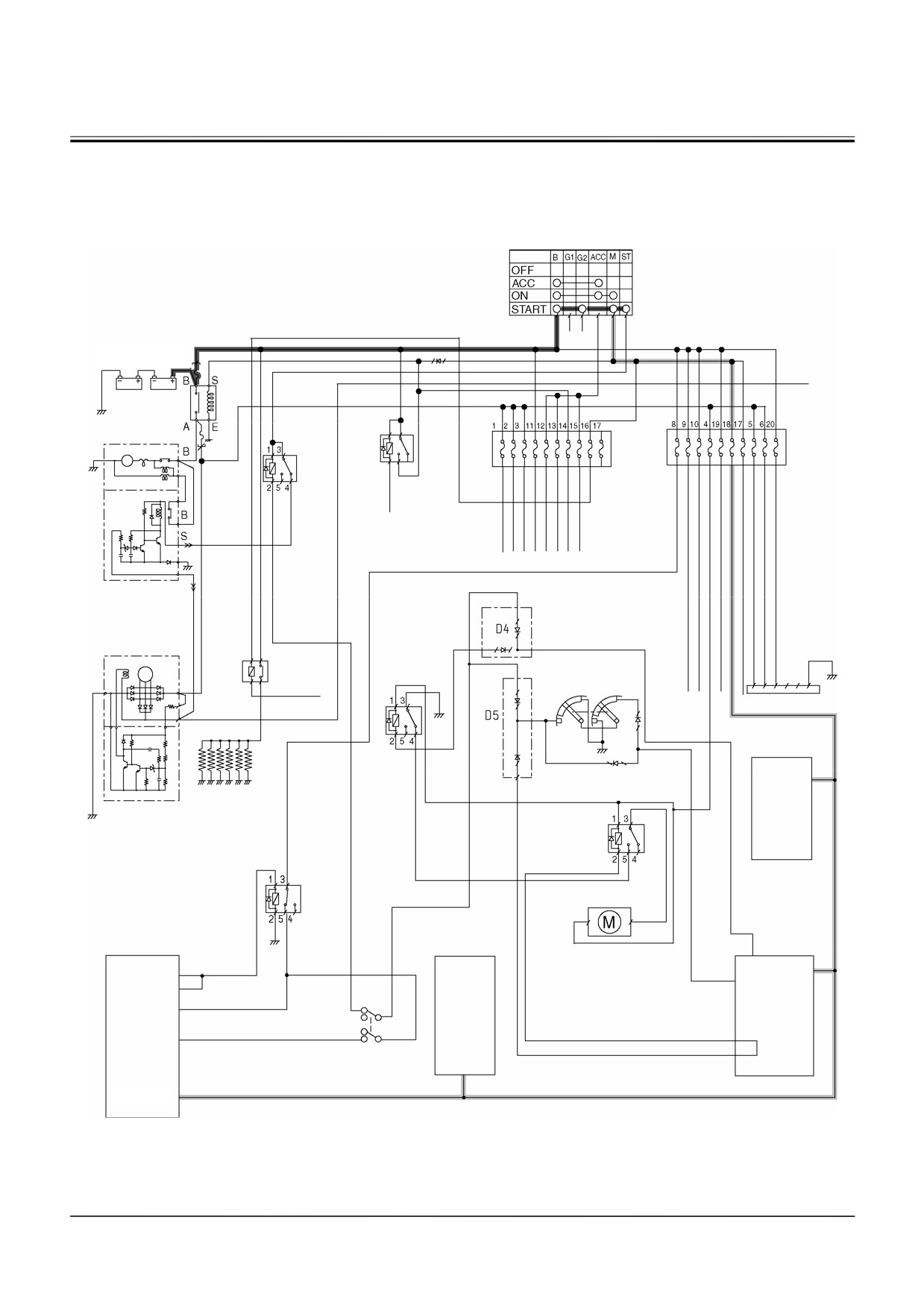

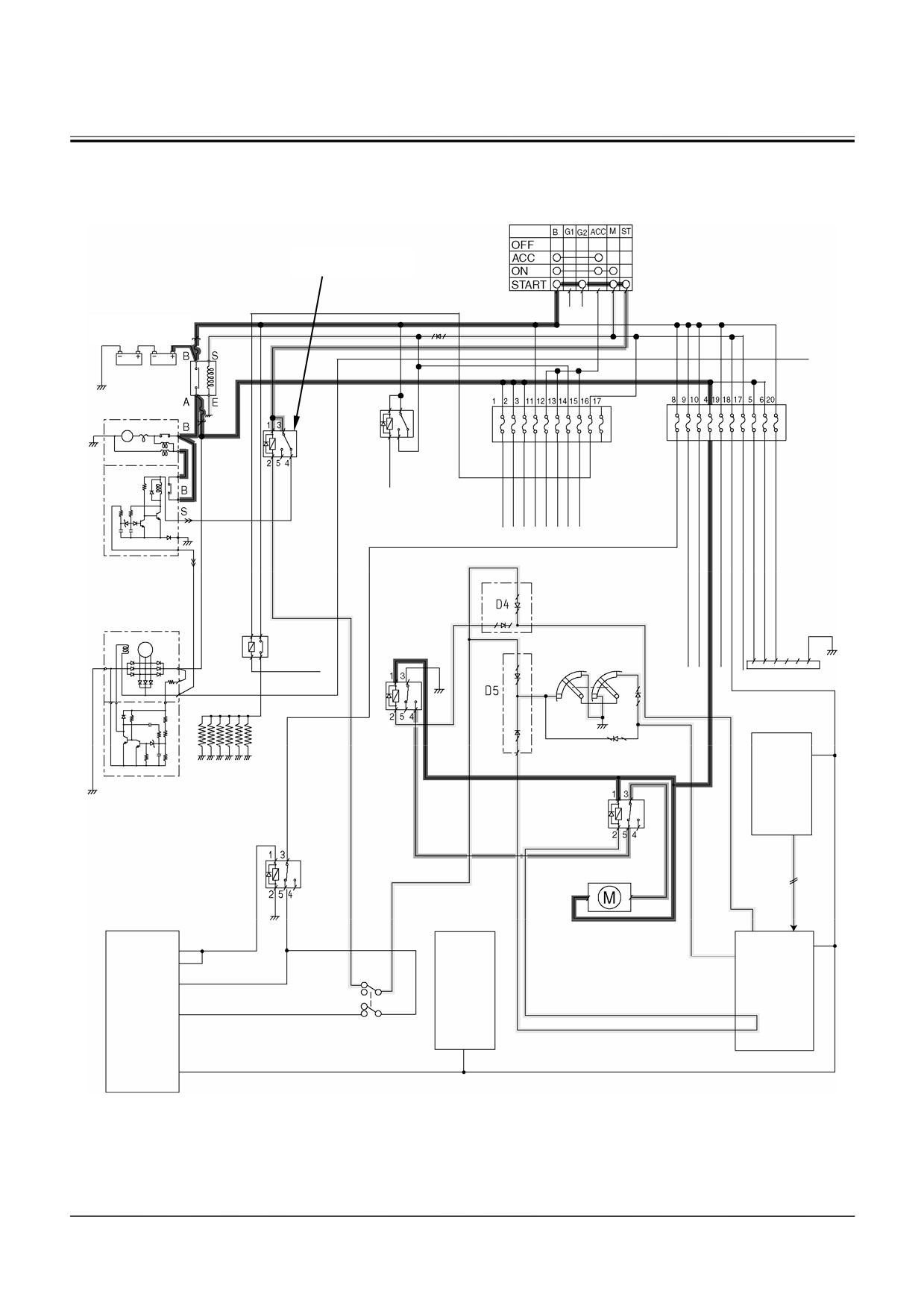

СИСТЕМЫ/Электрическая система

Выключатель

электросистемы

Реле блокировки

стартера

Аккумуляторная

батарея

Реле аккум.

батареи

Стартер

Реле

стартера 2

Реле системы

безопасности

Рычаг блокиров-

ки системы

управления

Инфор-

мацион-

ный кон-

Реле блоки-

троллер

ровки системы

(ICF)

управления

Электромагнитный

клапан блокировки

системы управле-

ния

Монитор

T1V7-02-05-007

T2-5-21

СИСТЕМЫ/Электрическая система

Выключатель

электросистемы

Аккумуляторная

батарея

Инфор-

мацион-

ный кон-

троллер

(ICF)

Основное реле блока

управления двигателем

(ЕСМ)

Блок

управления

двигателем

Основной

(ЕСМ)

контрол-

Монитор

лер (МС)

1-24

T1V7-02-05-008

T2-5-23

СИСТЕМЫ/Электрическая система

От аккумуляторной батареи

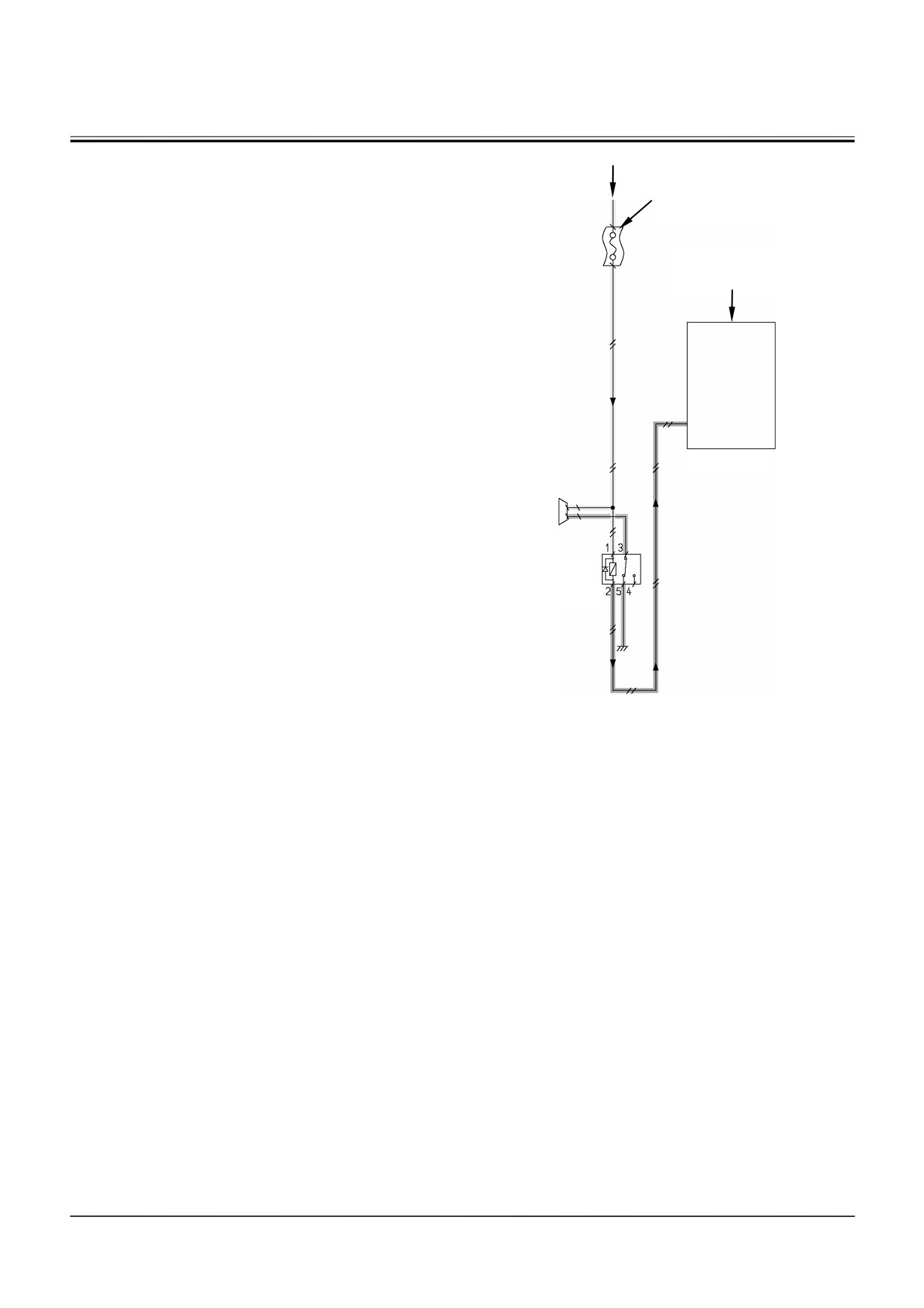

ЦЕПЬ ЗВУКОВОГО СИГНАЛИЗАТОРА

СИСТЕМЫ БЕЗОПАСНОСТИ

Плавкий

1. Когда на монитор поступает внешний ава-

предохранитель № 9

рийный сигнал от информационного контрол-

лера (ICF) или сигнал ввода ошибочного па-

Сигнал от информаци-

онного контроллера

роля, монитор соединяется с цепью замыка-

(ICF)

ния "на массу" реле звукового сигнализатора

системы безопасности, в результате чего про-

исходит возбуждение реле звукового сигнали-

затора системы безопасности (положение ON

(Включено)).

2. Когда реле звукового сигнализатора системы

безопасности находится в положении ON

(Включено), ток, текущий от плавкого предо-

хранителя № 9 включает звуковой сигнал сис-

темы безопасности.

Монитор

Звуковой

сигнализатор

системы

безопасности

Реле звукового

сигнализатора

системы

безопасности

T1V1-02-05-006

T2-5-24

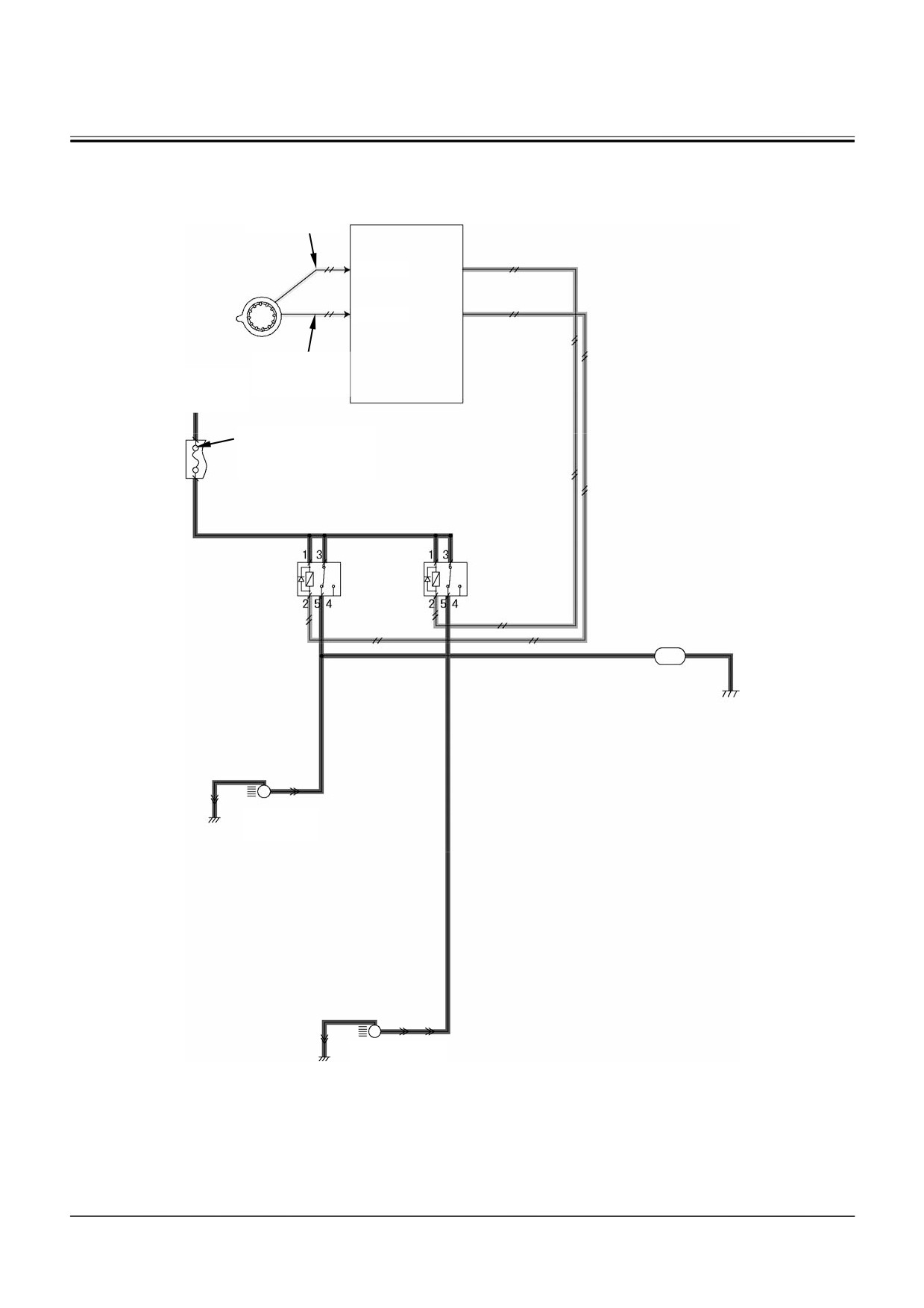

СИСТЕМЫ/Электрическая система

Входной сигнал

фары на

Монитор

стреле

№B-20

Выключатель

№A-6

рабочего

освещения

Входной сигнал

От аккумуляторнойрабочего осве-

батареи

щения

Плавкий

предохранитель № 1

Реле

Реле

освещения 1

освещения 2

Освещение кабины

Рабочее

освещение

Фары на стреле

T1V1-02-05-012

T2-5-27

СИСТЕМЫ/Электрическая система

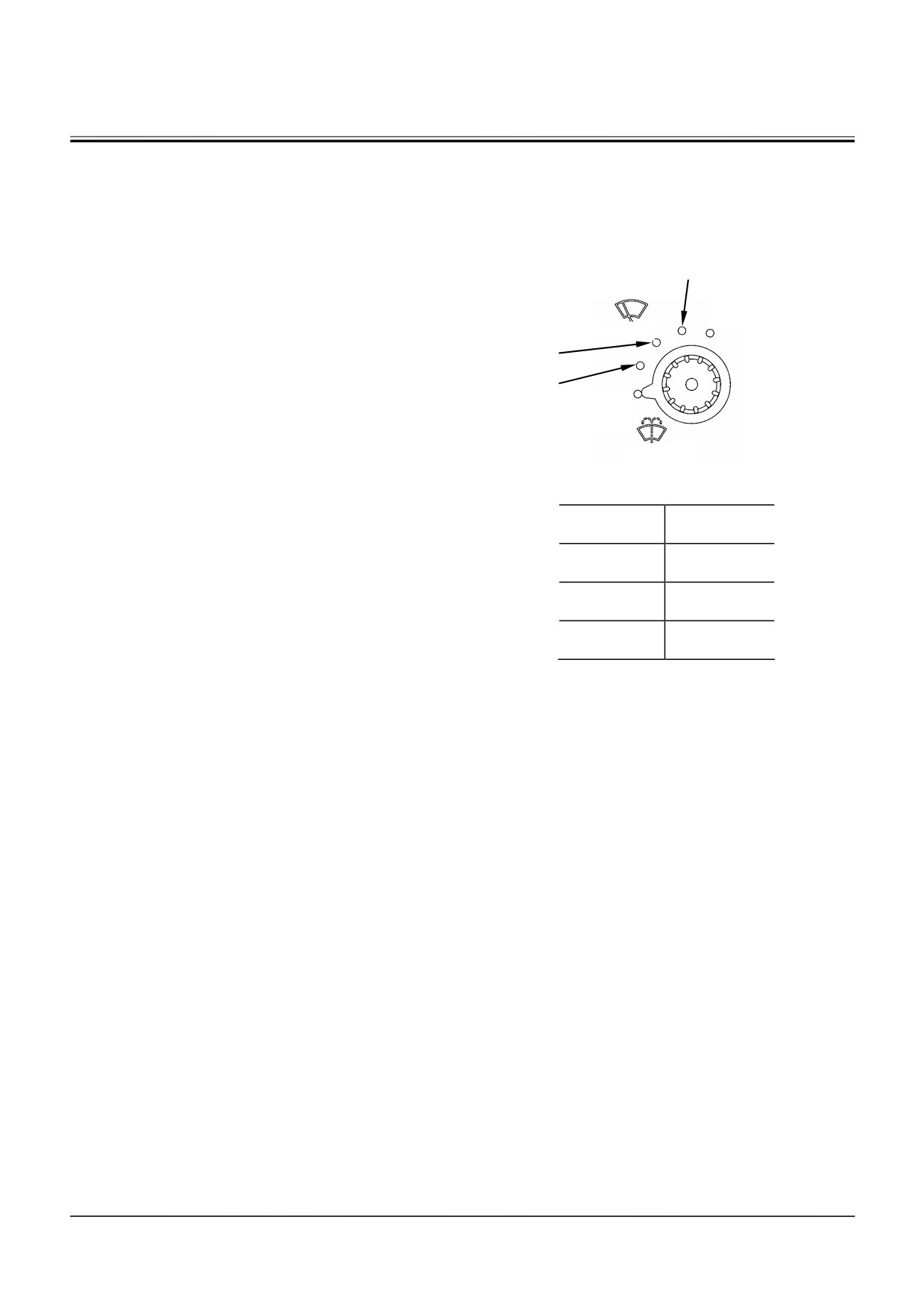

ЦЕПЬ СТЕКЛООЧИСТИТЕЛЯ

Прерывистая операция

Назначение: Включение стеклоочистителя с пе-

риодичностью, заданной с помощью

Короткая

пауза

выключателя стеклоочистителя/омы-

вателя.

Положение ON

(Включено)

Работа стеклоочистителя:

INT (Пауза)

1. В ответ на заданную монитором периодич-

Средняя

пауза

ность включения выключатель стеклоочисти-

теля/омывателя передает электрический сиг-

Длительная

пауза

Положение

нал положения INT (пауза).

OFF

2. В соответствии с введенными данными мони-

(Выключено)

тор с заданной периодичностью соединяется с

цепью замыкания "на массу", возбуждая реле

Нажмите

M178-01-016

стеклоочистителя (положение ON (Включено).

3. Когда реле стеклоочистителя находится в по-

ложении ON (Включено), цепь электромотора

Положение

Заданное

стеклоочистителя замкнута "на массу".

INT (Пауза)

время

4. Ток от плавкого предохранителя № 2 поступа-

Длительная

8 секунд

ет к электромотору стеклоочистителя, и стек-

пауза

лоочиститель начинает работать.

Средняя

6 секунд

пауза

Короткая

3 секунды

Работа стеклоомывателя:

пауза

Назначение: Включение стеклоомывателя.

Работа:

1. При нажатии выключателя стеклоочистите-

ля/омывателя на монитор поступает электри-

ческий сигнал.

2. Монитор соединяется с цепью замыкания "на

массу" реле стеклоомывателя, возбуждая это

реле (положение ON (Включено)).

3. Когда реле стеклоомывателя находится в по-

ложении ON (Включено), ток от плавкого пре-

дохранителя № 2 поступает к электромотору

стеклоомывателя, и стеклоомыватель начи-

нает впрыскивание жидкости.

T2-5-28

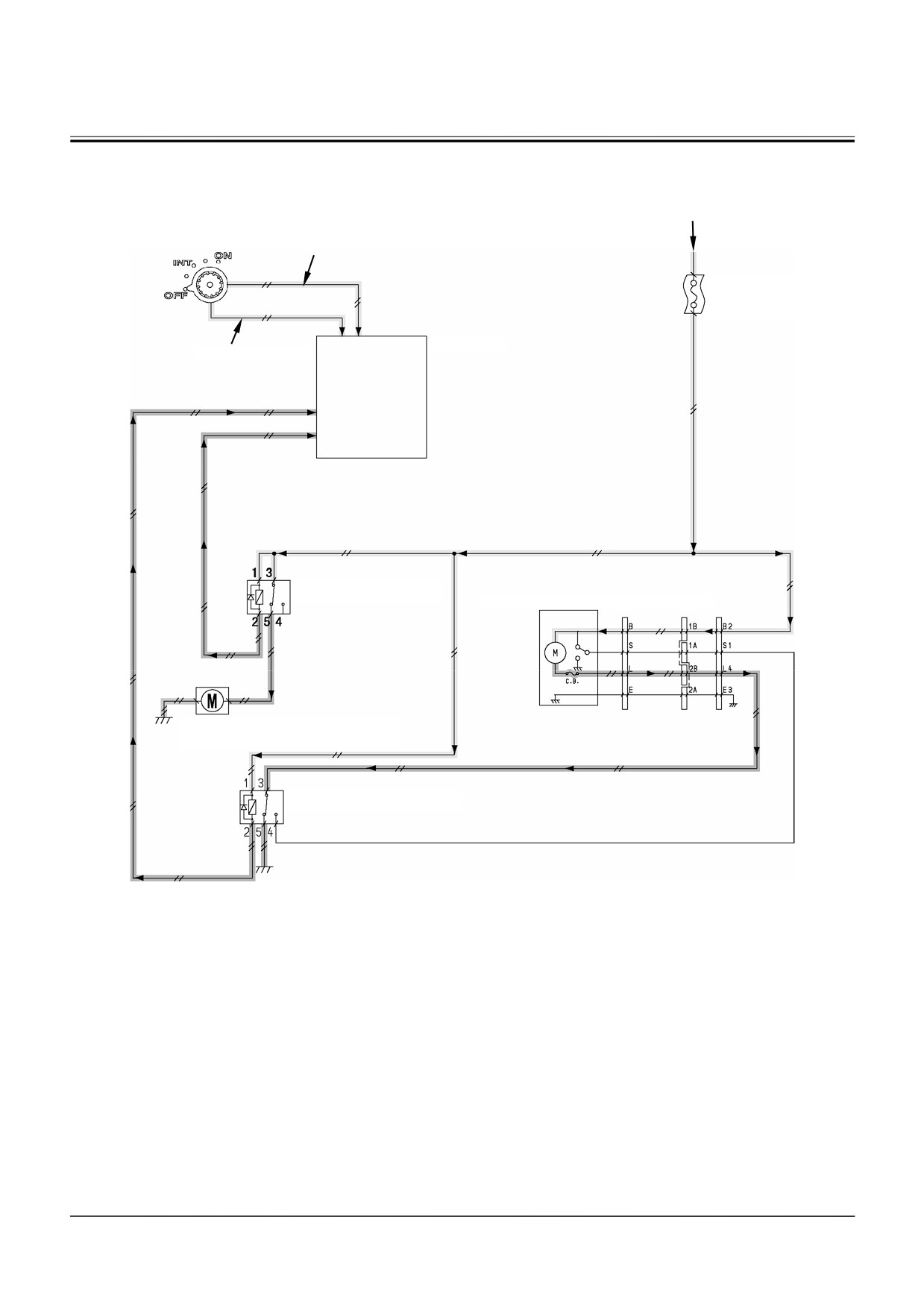

СИСТЕМЫ/Электрическая система

От аккумуляторной

батареи

Выключатель

стеклоочистителя/омывателя

Стеклоочиститель

Плавкий

предохранитель № 2

Монитор

Стеклоомыватель

Реле стеклоомывателя

Электродвигатель стеклоочистителя

Электродвигатель

стеклоомывателя

Реле стеклоочистителя

T1V1-02-05-005

T2-5-29

РАЗДЕЛ 3

ФУНКЦИОНИРОВАНИЕ

КОМПОНЕНТОВ

СОДЕРЖАНИЕ

Подраздел 1 Насосный агрегат

Подраздел 4 Клапан управления

Общая часть

T3-1-1

Общая часть

T3-4-1

Основные насосы 1, 2

T3-1-2

Принцип действия

T3-4-4

Регуляторы

T3-1-6

Демпфирующая функция (Только

Насос системы управления

T3-1-22

для клапана управления механизмом

Датчики давления подачи насоса

T3-1-22

передвижением)

T3-4-12

Подраздел 2 Привод вращения поворотной

Подраздел 5 Механизм передвижения

части

Общая часть

T3-5-1

Общая часть

T3-2-1

Редуктор привода передвижения

T3-5-2

Редуктор привода вращения

Гидромотор привода передвижения

T3-5-4

поворотной части

T3-2-2

Клапан управления тормозом

Гидромотор привода вращения

механизма передвижения

T3-5-6

поворотной части

T3-2-3

Переключение режима передвижения

T3-5-10

Стояночный тормоз привода

Стояночный тормоз

T3-5-14

вращения поворотной части

T3-2-4

Блок клапанов

T3-2-6

Подраздел 6 Гидрораспределитель

Демпфирующий клапан привода

системы управления

вращения поворотной части

T3-2-9

Общая часть

T3-6-1

Каналы контура управления

T3-6-2

Подраздел 3 Гидрораспределитель

Клапан "ИЛИ"

T3-6-6

Общая часть

T3-3-1

Противоударный клапан

T3-6-10

Гидравлический контур

T3-3-18

Клапаны управления подачей

Клапан-сумматор потоков

T3-3-28

насоса 1 и насоса 2

T3-6-14

Основной предохранительный клапан

T3-3-30

Золотник клапана управления подачей

Перегрузочный предохранительный

в контур ковша, золотник управления

клапан

T3-3-32

клапаном-сумматором потоков, золотник

Рекуперативный клапан

T3-3-34

выключения стояночного тормоза

Антидрейфовый клапан

T3-3-38

привода вращения поворотной части,

Клапан управления подачей

T3-3-40

золотник клапана управления подачей

Рекуперативный клапан копания

T3-3-42

в контур рукояти 1

T3-6-16

Клапан блокировки опускания

стрелы с дозированным управлением

T3-3-44

Перепускной отсечной клапан

T3-3-46

1V7T-3-1

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Насосный агрегат

ОБЩАЯ ЧАСТЬ

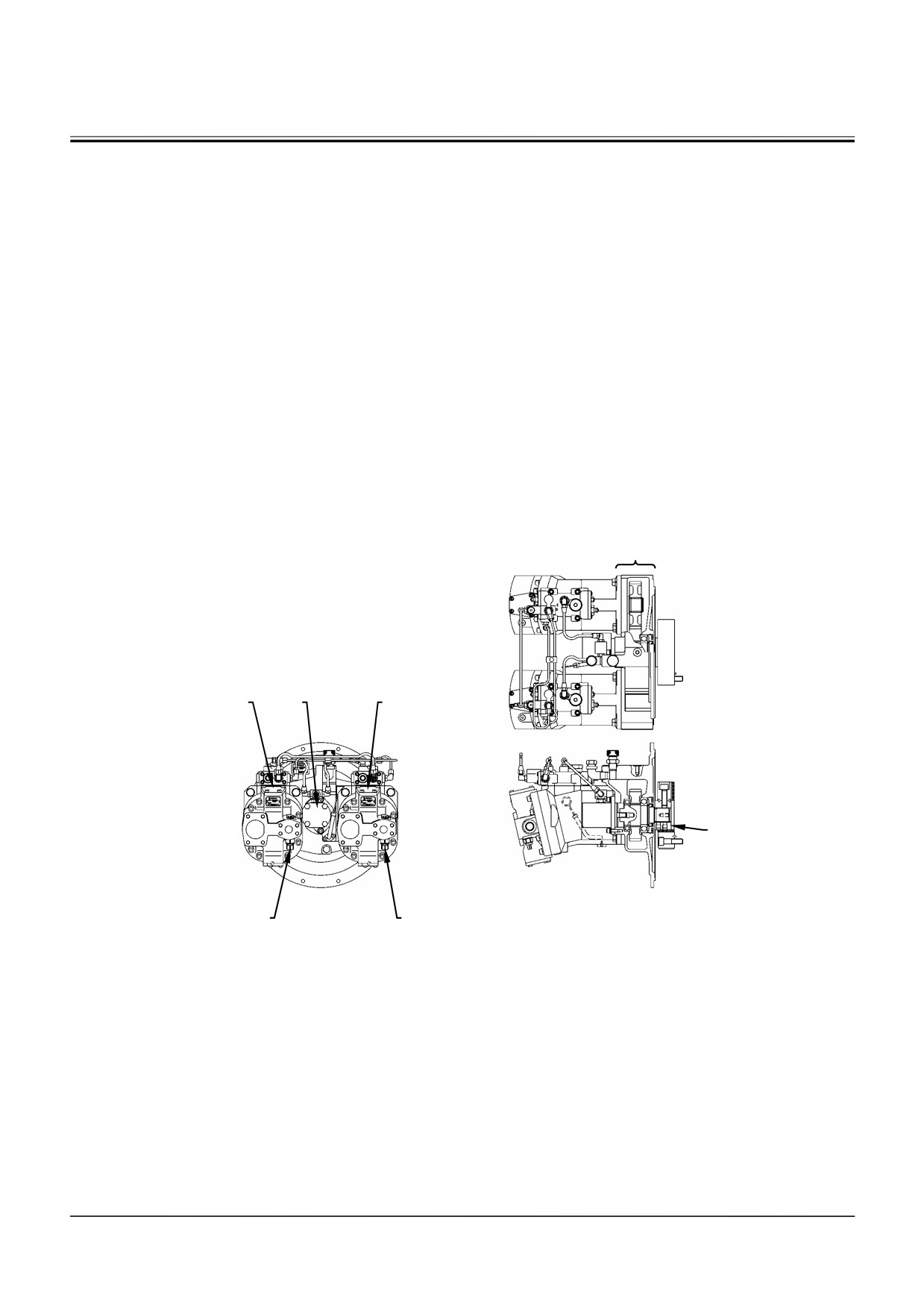

Насосный агрегат состоит из редуктора привода насосов

(6), основных насосов (1, 3) и насоса системы управле-

ния (2).

Мощность двигателя передается на редуктор привода

насосов (6) через муфту (8). После распределения через

зубчатые передачи мощность двигателя передается к

насосам (1, 3) и насосу системы управления (2). Пере-

даточное отношение редукторов обоих основных насо-

сов (1, 3) составляет 1:1,108, насоса системы управле-

ния (2) составляет 1:1.

Основные насосы (1,3) являются регулируемыми акси-

ально-поршневыми насосами.

Насос системы управления (2) является насосом шес-

теренного типа.

Для управления насосами и клапанами установлены

датчики давления подачи насосов (4, 5).

(Обратитесь к теме "Система управления" в разделе

СИСТЕМЫ.)

6

3

2

1

7

T1V7-03-01-001

5

4

1 - Основной насос 1

3 - Основной насос 2

5 - Датчик давления подачи насоса 2

7 - Муфта

2 - Насос системы

4 - Датчик давления подачи

6 - Редуктор привода насосов

управления

насоса 1

T3-1-1

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Насосный агрегат

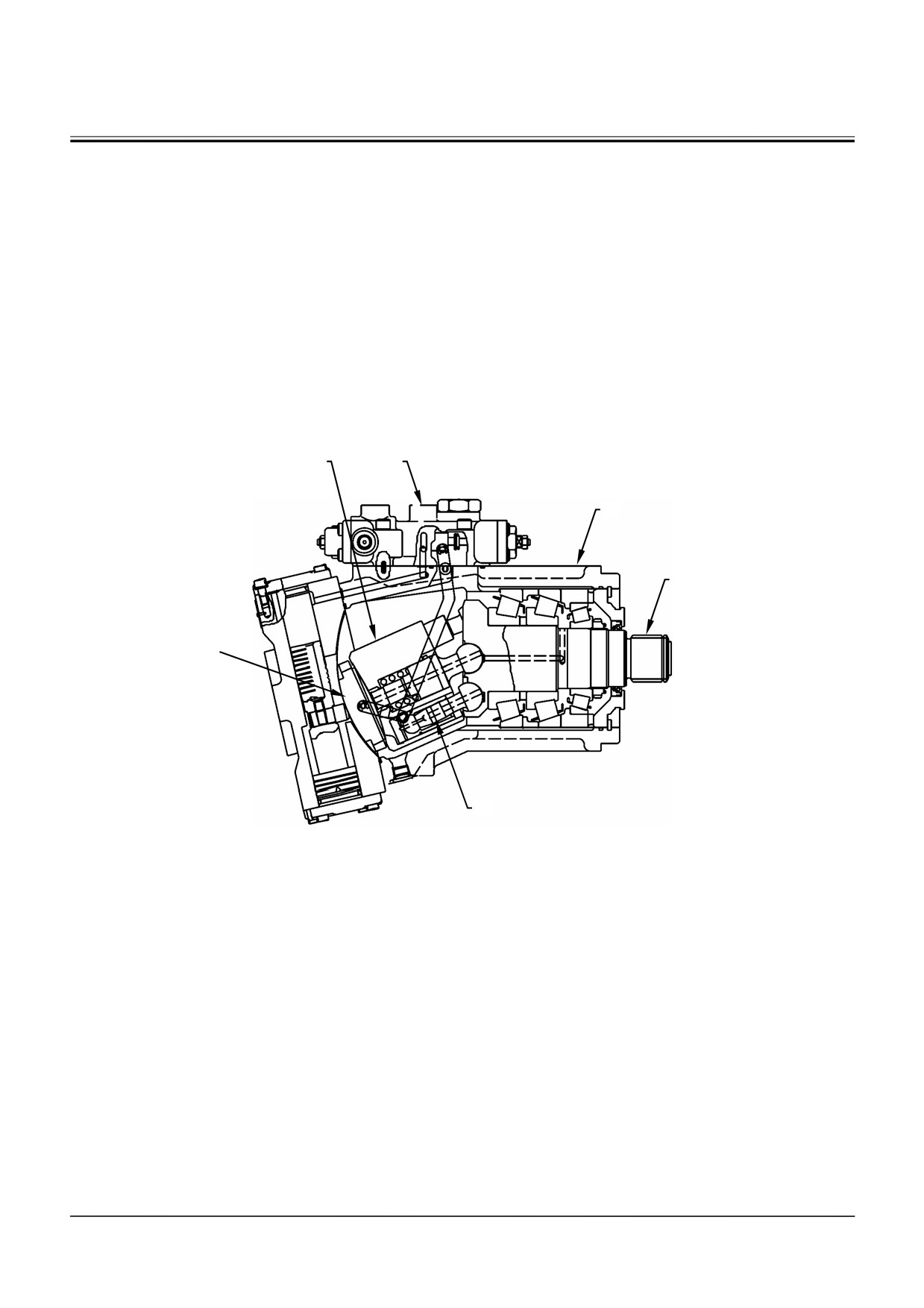

ОСНОВНЫЕ НАСОСЫ 1, 2

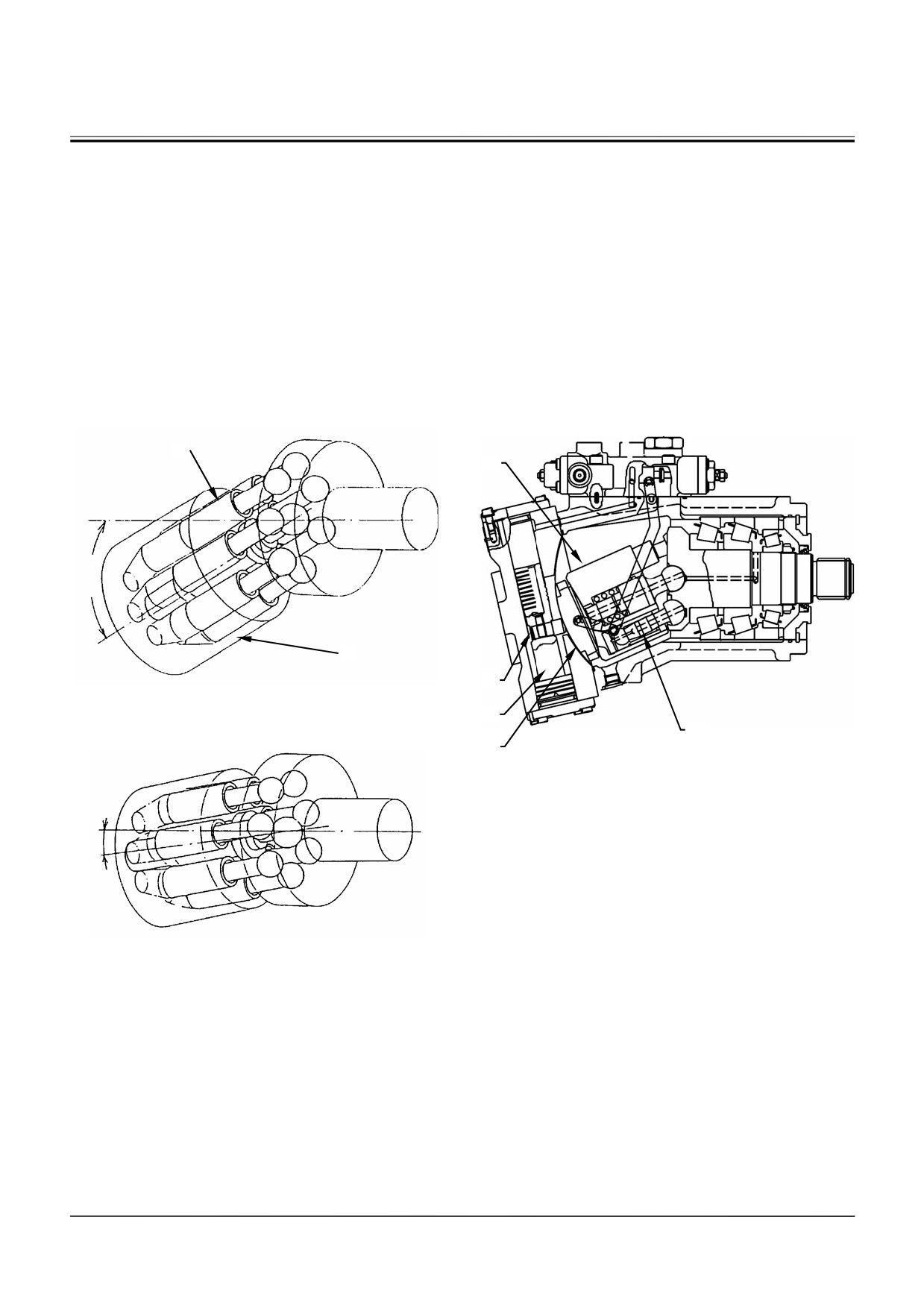

Подаваемая основным насосом рабочая жидкость

под давлением приводит в действие гидравличе-

ские компоненты, такие как гидромоторы или гид-

роцилиндры. Вал (3) соединяется с блоком ци-

линдров

(6) каждого насоса посредством семи

поршней (4) так, что вал и блок цилиндров враща-

ются вместе. При вращении блока цилиндров (6)

поршни (4) совершают возвратно-поступательное

движение в блоке цилиндров (6), в результате чего

происходит всасывание и подача рабочей жидко-

сти. Каждый основной насос снабжен регулятором

(1), который управляет подачей.

6

1

2

3

5

4

T173-03-01-004

1 - Регулятор

3 - Вал

5 - Распределительный диск

6 - Блок цилиндров

2 - Корпус

4 - Поршень

T3-1-2

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Насосный агрегат

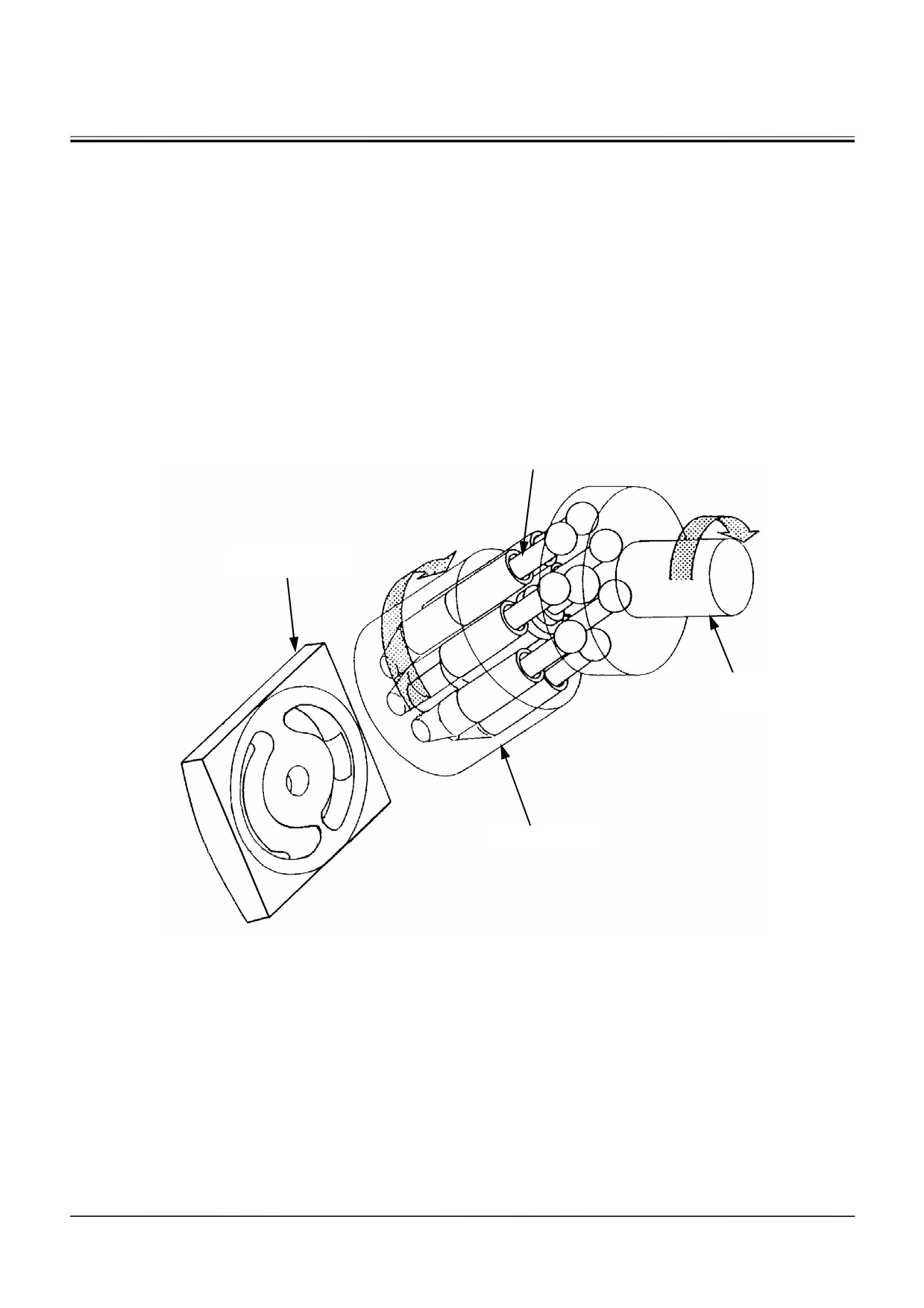

Принцип работы

Крутящий момент двигателя передается валу и

семи поршням, заставляя блок цилиндров вра-

щаться, контактируя с поверхностью распреде-

лительного диска. Поршни совершают возврат-

но-поступательное движение в отверстиях блока

цилиндров, обеспечивая всасывание и подачу

рабочей жидкости.

Поршень

Распределительный

диск

Вал

Блок цилиндров

T105-02-03-002

T3-1-3

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Насосный агрегат

Увеличение и уменьшение подачи насоса

Изменение угла наклона блока цилиндров

(3)

приводит к увеличению или уменьшению хода

поршня (2) в зависимости от этого угла наклона, в

результате чего обеспечивается управление по-

дачей основного насоса. Перемещение серво-

поршня (6) вверх-вниз изменяет угол наклона

блока цилиндров (3). Сервопоршень (6) соединя-

ется с распределительным диском (4) посредст-

вом пальца (5). Один торец блока цилиндров (3)

контактирует с поверхностью распределительно-

го диска (4) и скользит вдоль нее.

Максимальный угол:

2

3

α

3

5

T105-02-03-021

6

Минимальный угол (Допустимый предельный угол):

2

T173-03-01-004

4

α

T105-02-03-022

2 - Поршень

4 - Распределительный диск

5 - Палец

6 - Сервопоршень

3 - Блок цилиндров

T3-1-4

ФУНКЦИОНИРОВАНИЕ КОМПОНЕНТОВ / Насосный агрегат

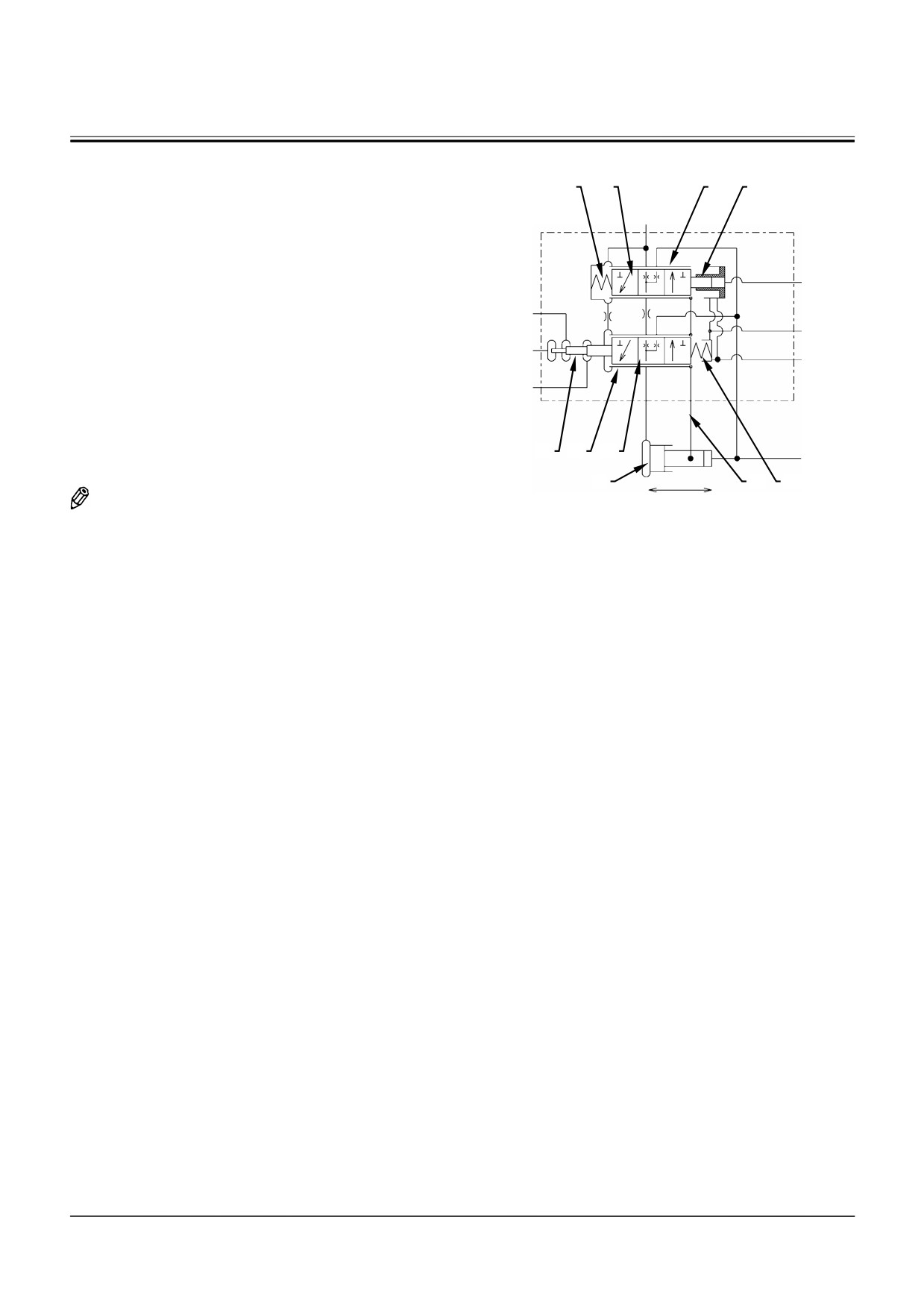

РЕГУЛЯТОРЫ

1

3

2

4

Регулятор регулирует подачу основного насоса в

Dr

ответ на управляющие сигналы от разных датчиков

давления и следит за тем, чтобы мощность при-

вода насоса не превышала мощность двигателя.

На насосе 1 и насосе 2 имеется по одному регу-

Pi

лятору. Главными деталями регулятора являются

пружина (1), гильза А (2), гильза В (7), золотник А

Pd2

Контур

выпуска

(3), золотник В (6), поршень (4), поршень нагрузки

воздуха

(5), внутренняя пружина (8) и наружная пружина

Pps

Dr

(9). Управление подачей основного насоса осуще-

ствляется в соответствии с управляющими сигна-

Pd1

лами, поступающими от различных датчиков дав-

ления на регулятор, который открывает или за-

крывает контур для сервопоршня (10), изменяя

5

7

6

угол наклона блока цилиндров (11).

Pg

10

12

8, 9

Увеличение

Уменьшение

ПРИМЕЧАНИЕ: Давление управления непре-

T1HH-03-01-018

Наклон блока цилиндров

рывно подается со стороны

малой полости сервопоршня

Pd1 -Давление подачи

Pi - Давление управления

(10).

насоса 1

насосом

Pd2 -Давление подачи

Pps -Давление управления

насоса 2

крутящим моментом

Dr - Возврат в гидробак

Pg - Давление в первичном

контуре управления

(От насоса системы

управления)

1 - Пружина

7 - Гильза В

2 - Гильза А

8 - Внутренняя пружина

3 - Золотник А

9 - Наружная пружина

4 - Поршень

10 - Сервопоршень

5 - Поршень нагрузки

11 - Блок цилиндров

6 - Золотник В

12 - Рычаг

T3-1-6
