Hitachi Гидравлический экскаватор Zaxis (класс 330-3). Руководство - часть 11

СИСТЕМЫ/Гидравлическая система

Гидромотор привода

передвижения левой

передвижения правой

гусеницы

Гидрораспределитель

Пер. левой

Передвижение

гусеницы

правой гусе-

Рабочее обо-

ницы

рудование

Гидроцилиндр

ковша

Доп. рабочее

оборудование

Ковш

Стрела 2

Стрела 1

Гидроцилиндр

рукояти

Гидроцилиндр стрелы

Гидромотор

Рукоять 1

привода вращения

поворотной части

Рукоять 2

Вращ. по-

воротной

части

5-и-золотниковый

4-х-золотниковый

блок

Насос 2

Насос 1

T1V7-02-03-003

T2-4-15

СИСТЕМЫ/Гидравлическая система

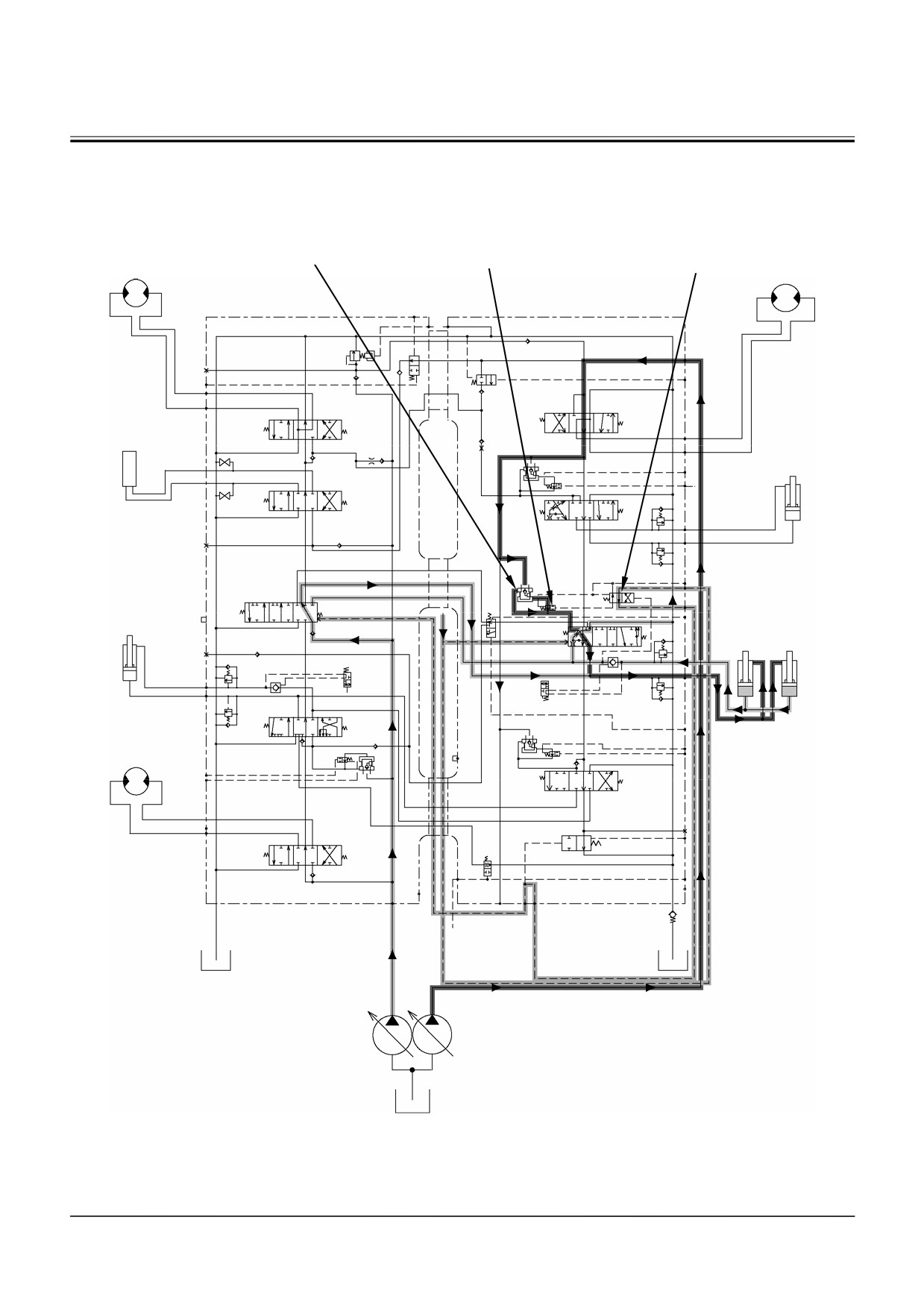

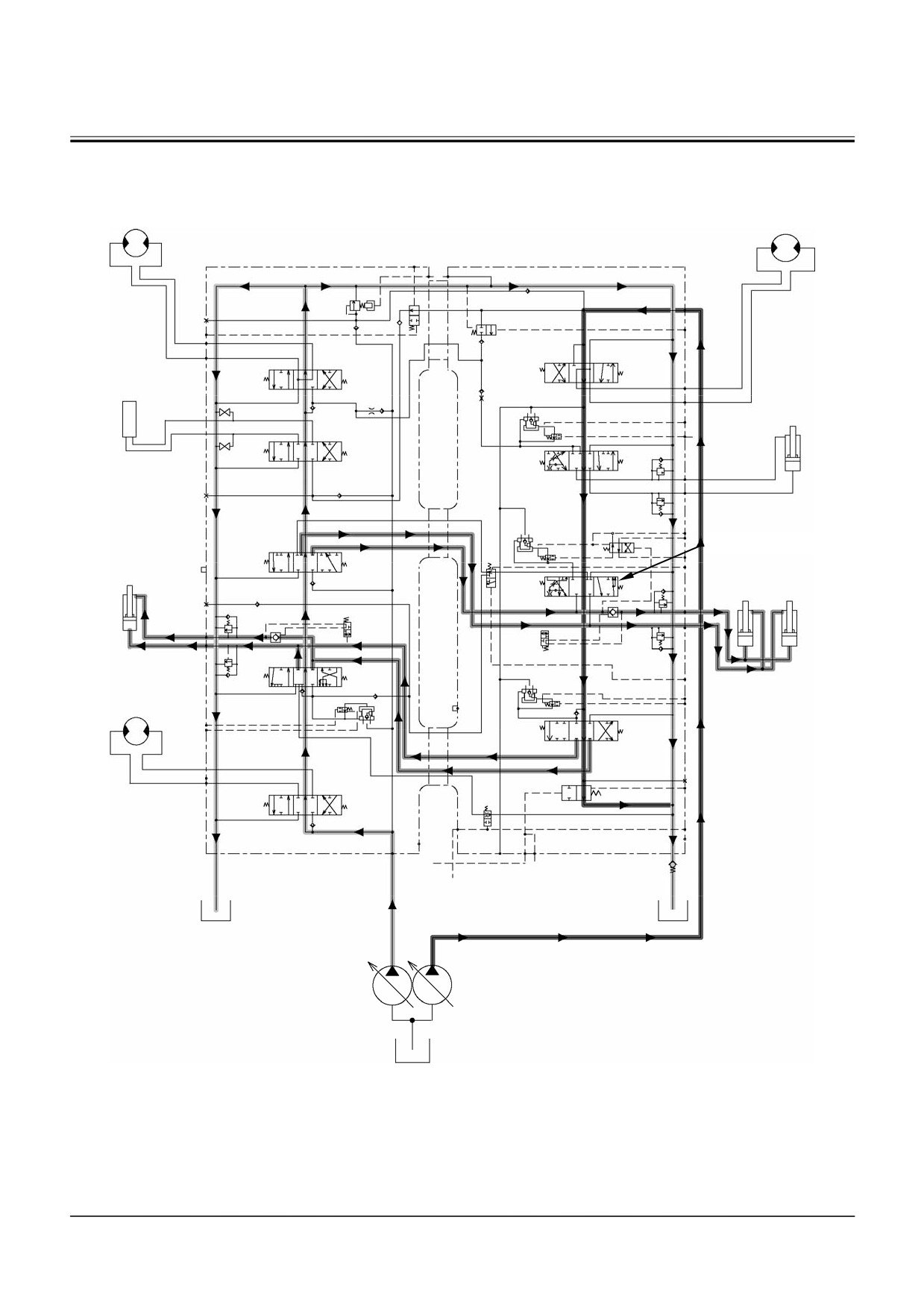

Контур выполнения совмещенных операций

• Вращение поворотной части и подъем стрелы

• При одновременном выполнении подъема

стрелы и вращения поворотной части давле-

ние управления переключает золотники вра-

щения поворотной части, стрелы 1 и стрелы 2.

• Рабочая жидкость от насоса 1 поступает через

золотник стрелы 1 и параллельный контур в

гидроцилиндр стрелы, выполняя подъем

стрелы.

• Рабочая жидкость от насоса 2 поступает через

золотник вращения поворотной части в гид-

ромотор привода вращения поворотной части,

выполняя вращение поворотной части.

• Одновременно поток рабочей жидкости, по-

ступающий от золотника стрелы 2 через па-

раллельный контур в гидроцилиндр стрелы,

соединяется с потоком от насоса 1, выполняя

подъем стрелы.

T2-4-16

СИСТЕМЫ/Гидравлическая система

Параллельный

контур

Стрела 1

Стрела 2

Гидроцилиндр стрелы

Гидромотор

привода враще-

ния поворотной

части

Вращ. по-

ворот. час-

ти

Параллельный

контур

Насос 2

Насос 1

T1V7-02-03-004

T2-4-17

СИСТЕМЫ/Гидравлическая система

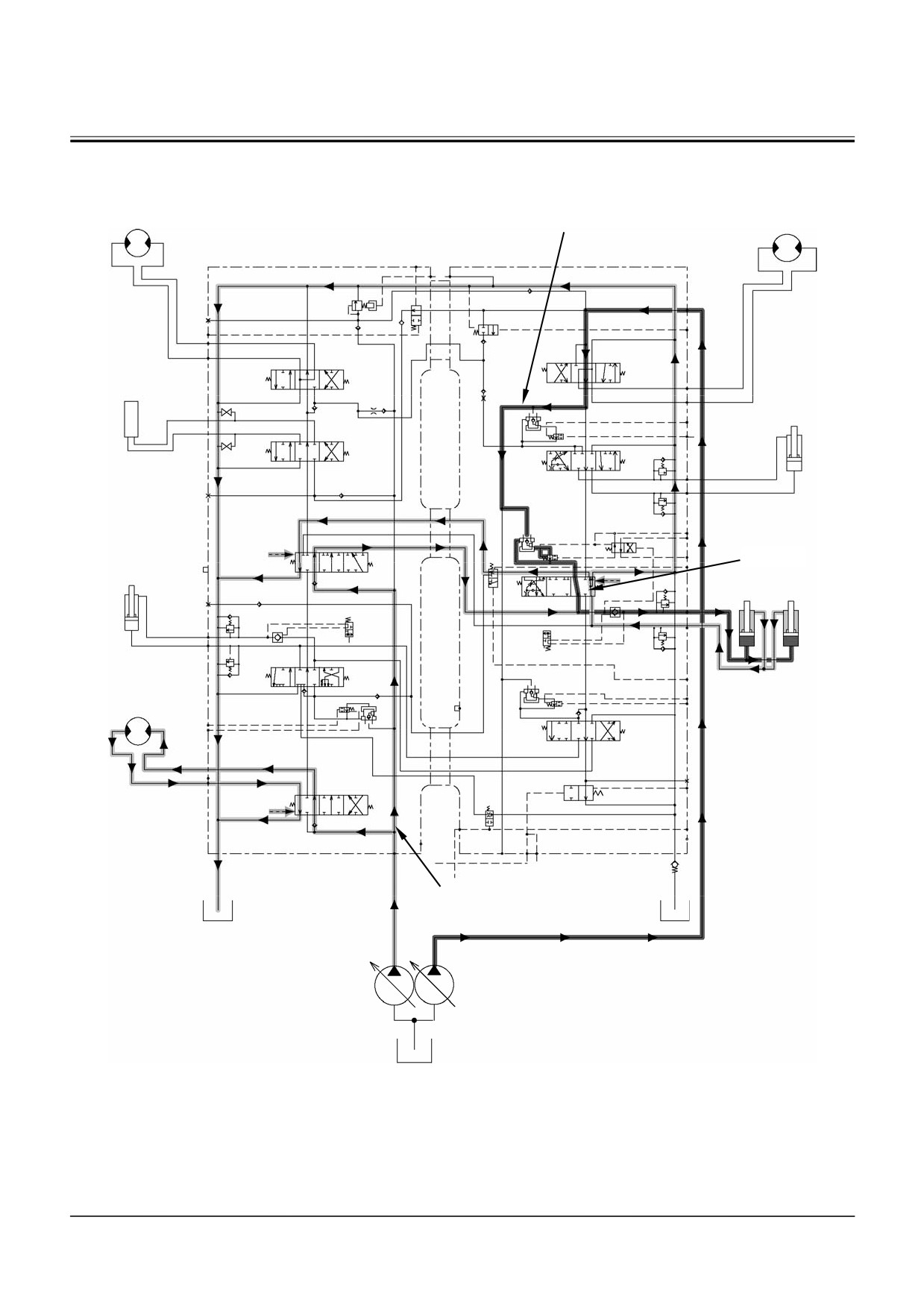

• Передвижение и движение рукояти к стреле

• При одновременном выполнении передвиже-

ния и движения рукояти к стреле давление

управления переключает золотники передви-

жения, рукояти 1 и рукояти 2.

• Одновременно давление управления пере-

ключает золотник клапана-сумматора потоков

в гидрораспределителе системы управления.

Рабочая жидкость от золотника клапа-

на-сумматора потоков поступает к клапа-

ну-сумматору потоков, переключая его.

• Рабочая жидкость от насоса

1 приводит в

движение гидромотор привода правой гусе-

ницы через золотник передвижения правой

гусеницы.

• Одновременно рабочая жидкость приводит в

движение гидромотор привода левой гусени-

цы через клапан-сумматор потоков и золотник

управления передвижением левой гусеницы.

• Рабочая жидкость от насоса 2 поступает в

гидроцилиндр рукояти через золотник рукояти

1, перемещая рукоять.

• Следовательно, рабочая жидкость от насоса 2

используется для приведения в действия ру-

кояти. Рабочая жидкость от насоса 1 поступа-

ет в равных количествах в гидромоторы при-

вода передвижения правой и левой гусениц,

обеспечивая передвижение машины по пря-

мой.

ПРИМЕЧАНИЕ: Поскольку контур привода

передвижения правой гусени-

цы является последователь-

ным, рабочая жидкость от

насоса 1 не поступает на зо-

лотник рукояти 2.

T2-4-18

СИСТЕМЫ/Гидравлическая система

Рабочая жидкость под

Гидромотор приво-

давлением управления

да передвижения

от золотника клапана-

Гидромотор привода передви-

Клапан-сумматор

правой гусеницы

сумматора потоков в

жения левой гусеницы

потоков

гидрораспределителе

системы управления

Передв.

Передв. пра-

левой гусени-

вой гусеницы

цы

Гидроцилиндр

рукояти

Рукоять 1

Рукоять 2

5-золотниковый

4-золотниковый

блок

Насос 2

Насос 1

T1V7-02-03-005

T2-4-19

СИСТЕМЫ/Гидравлическая система

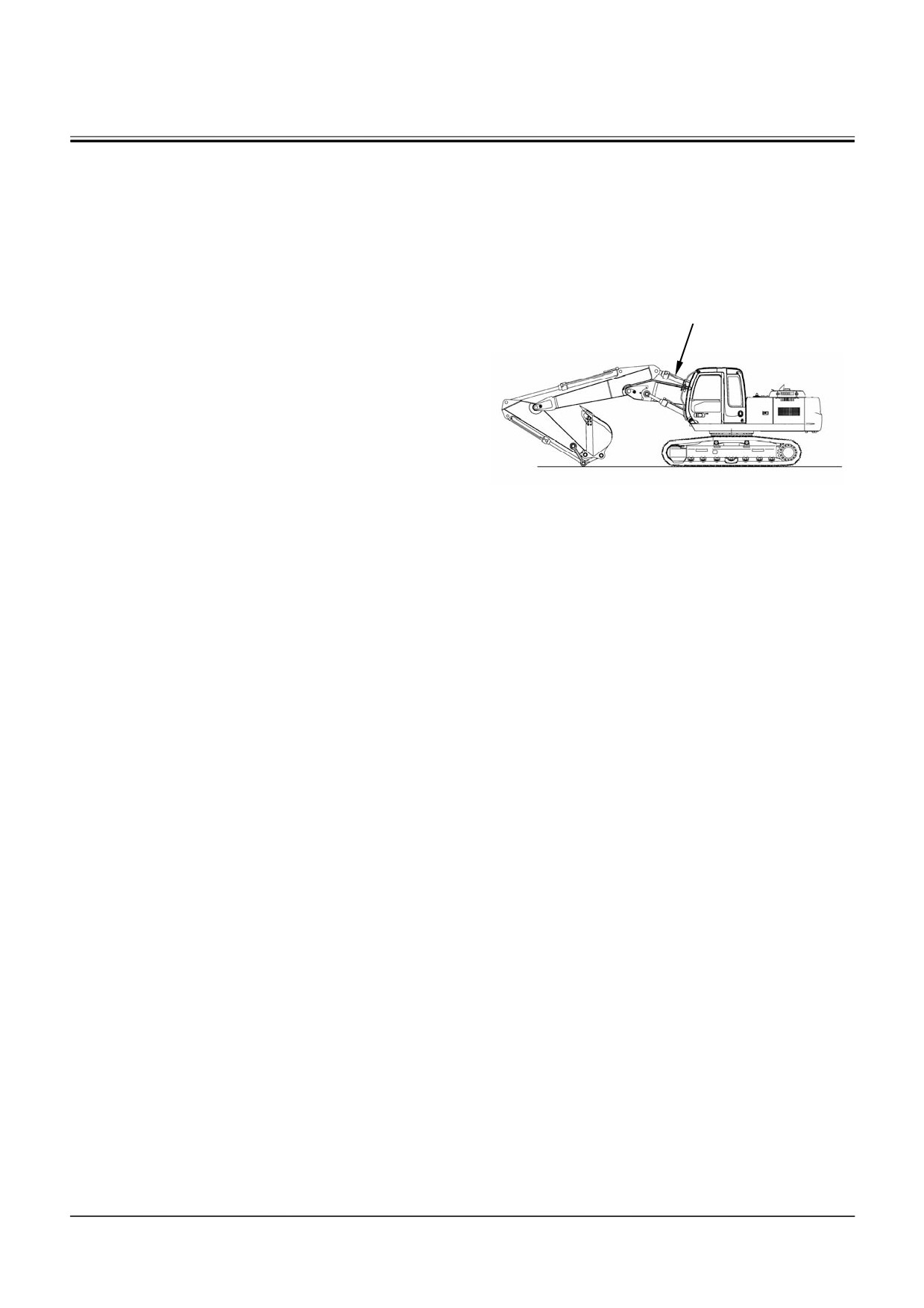

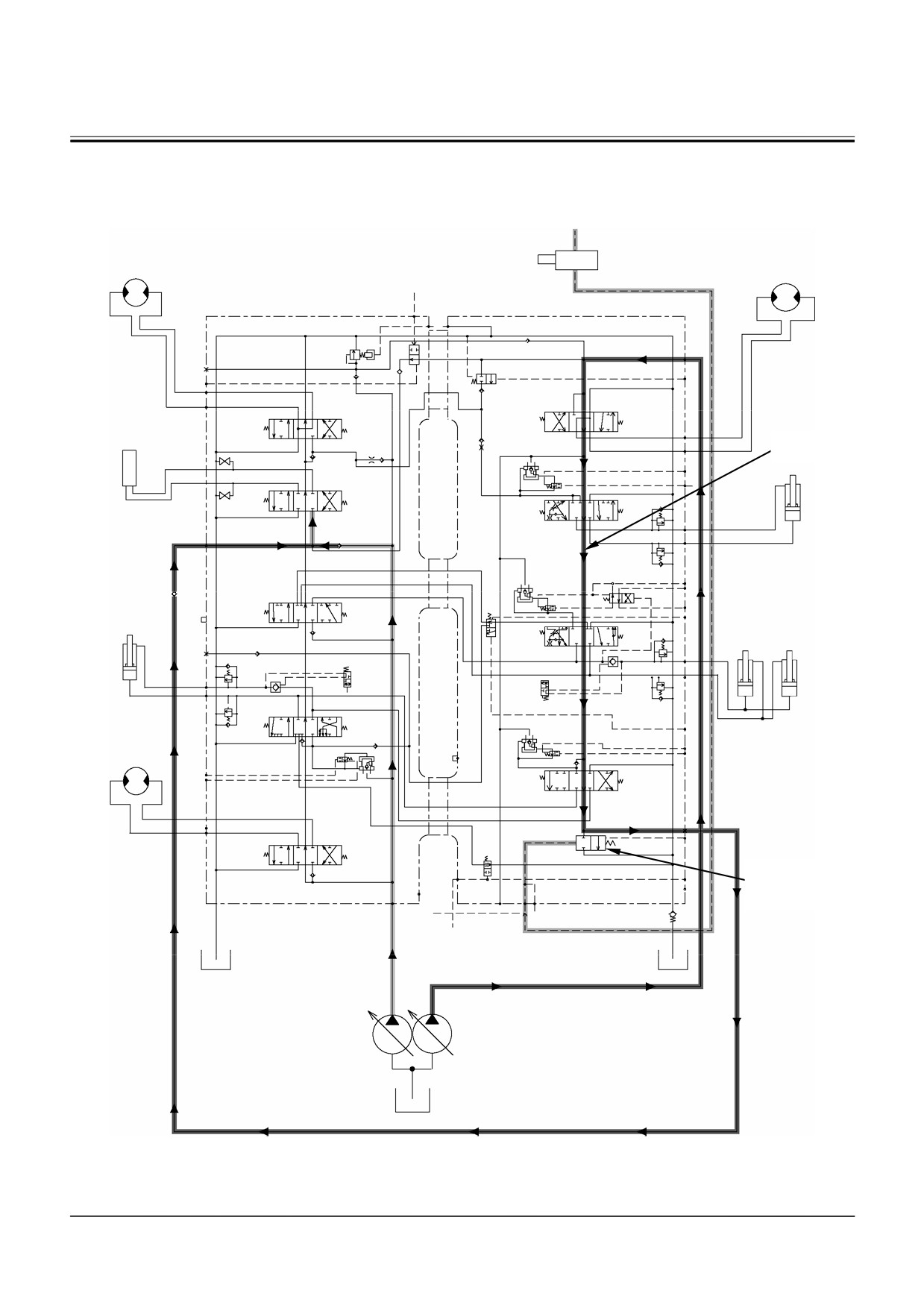

Контур верхней секции стрелы (только для

двухсекционной стрелы)

Нейтральный контур

• Когда рычаг управления верхней секции

стрелы находится в нейтральном положении,

рабочая жидкость от насоса 1 сливается в

гидробак через гидрораспределитель.

Гидроцилиндр верхней

секции стрелы

Контур выполнения отдельной операции

• Во время выполнения движения верхней сек-

ции стрелы золотники перепускного отсечного

клапана и гидрораспределителя верхней сек-

цией стрелы переключаются.

• Рабочая жидкость от насоса 1 поступает к зо-

лотнику в гидрораспределителе верхней сек-

ции стрелы, перемещая поршень гидроци-

линдра верхней секции стрелы.

T178-02-02-014

Контур выполнения совмещенной операции

• Во время выполнения совмещенной операции

движения верхней секции стрелы и движения

стрелы, рукояти или ковша рабочая жидкость

от насоса 1 поступает в гидроцилиндр верх-

ней секции стрелы через параллельный кон-

тур 4-золотникового блока гидрораспредели-

теля и золотник в гидрораспределителе верх-

ней секции стрелы.

T2-4-20

СИСТЕМЫ/Гидравлическая система

Параллельный контур

4-золотникового блока

Перепускной от-

сечной клапан

Гидроцилиндр верх-

ней секции стрелы

Насос 1

Давление управления

движением верхней

секции стрелы

Давление управле-

Гидрораспределитель

ния движением

верхней секции стрелы

верхней секции

стрелы

T1V7-02-03-011

T2-4-21

СИСТЕМЫ/Гидравлическая система

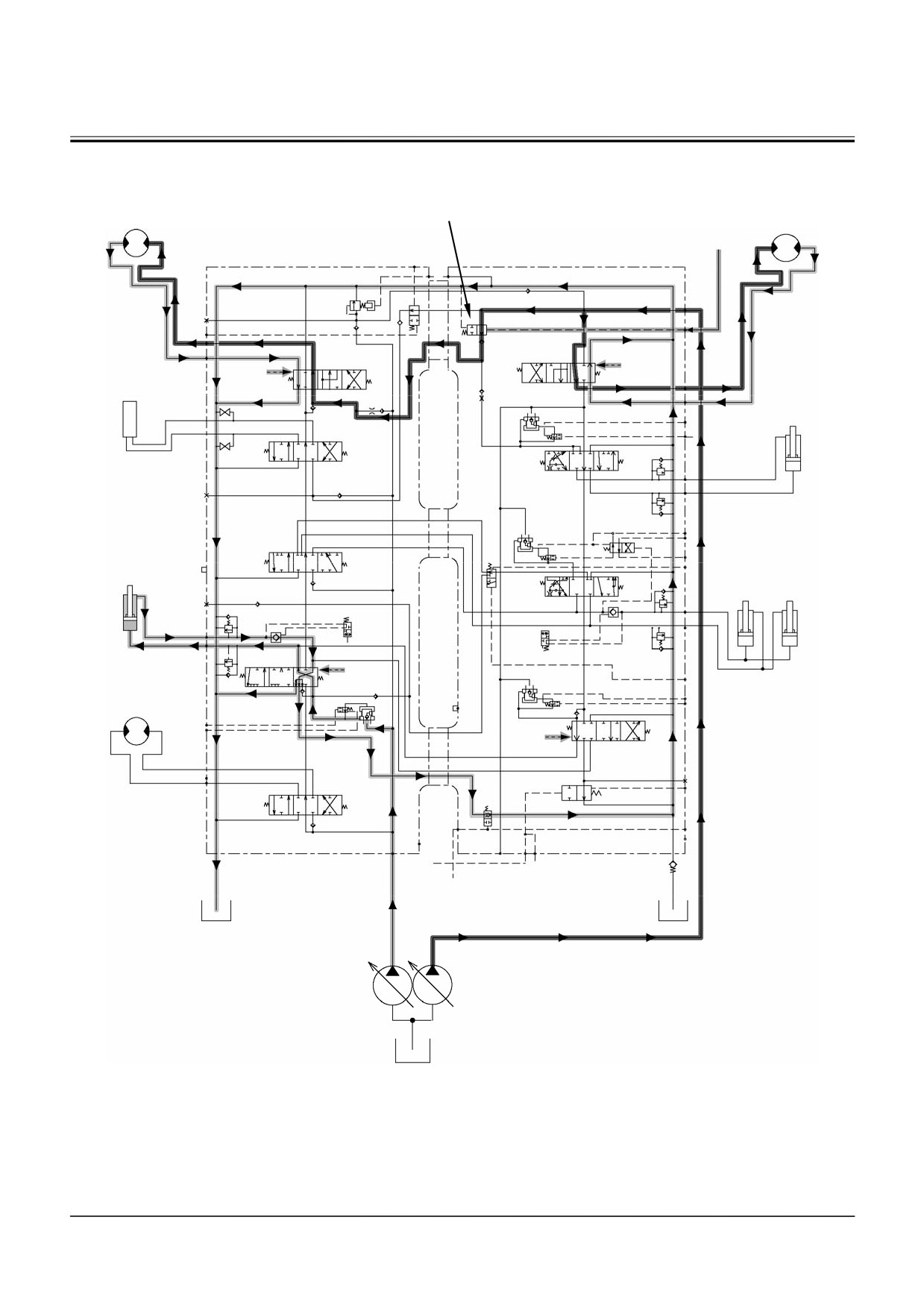

Контур дополнительного рабочего оборудо-

вания

• При функционировании такого дополнитель-

ного рабочего оборудования как гидромолот

давление управления от клапана управления

рабочим оборудованием переключает кла-

пан-сумматор потоков дополнительного рабо-

чего оборудования и перепускной отсечной

клапан.

• Следовательно, нейтральный контур в

4-золотниковом блоке блокируется. Поток ра-

бочей жидкости от насоса

1, протекающий

через клапан-сумматор потоков дополнитель-

ного рабочего оборудования, соединяется с

потоком от насоса 2, в результате чего на зо-

лотник дополнительного рабочего оборудова-

ния поступает объединенный поток.

T2-4-22

СИСТЕМЫ/Гидравлическая система

Давление управления от

клапана управления ра-

бочим оборудованием

Электромагнитный клапан объе-

динения потоков дополнительно-

го рабочего оборудования

Рабочее обо-

рудование

Нейтральный

контур

Доп. рабочее

оборудова-

ние

Перепускной

отсечной кла-

пан

Насос 2

Насос 1

T1V7-02-03-006

T2-4-23

СИСТЕМЫ/Гидравлическая система

УПРАВЛЕНИЕ БЛОКИРОВКОЙ ОПУС-

КАНИЯ СТРЕЛЫ

Назначение: Во время выполнения совмещенной

операции опускания стрелы и дви-

жения рукояти, ковша, вращения по-

воротной части или передвижения

при поднятом над землей рабочем

оборудовании поток рабочей жидко-

сти, поступающий от насоса в гидро-

цилиндр стрелы, отсекается, и стрела

падает под действием собственного

веса вследствие использования ре-

куперативного контура; давление

рабочей жидкости используется для

работы других исполнительных уст-

ройств и скорость управления уве-

личивается.

Работа:

Давление в поршневой полости гидроцилин-

дра стрелы: Высокое (при поднятом над зем-

лей рабочем оборудовании)

1. Во время выполнения совмещенной операции

опускания стрелы и работы других исполни-

тельных устройств при поднятой стреле кла-

пан блокировки опускания стрелы переключа-

ется под действием давления в поршневой

полости гидроцилиндра стрелы.

2. Клапан управления подачей в контур стрелы

(золотниковый клапан) закрывается под дей-

ствием давления управления опусканием

стрелы.

3. Обратное давление в клапане управления

подачей в контур стрелы (тарельчатом клапа-

не) возрастает и этот клапан закрывается.

4. Поступление рабочей жидкости от насоса 1 на

золотник стрелы 1 перекрывается клапаном

управления подачей в контур стрелы (тарель-

чатым клапаном).

5. Рабочая жидкость из поршневой полости гид-

роцилиндра стрелы поступает в его штоковую

полость через золотник стрелы 1 под дейст-

вием собственного веса стрелы.

6. Поскольку давление от насосов 1 и 2 полно-

стью используется для исполнительных уст-

ройств (кроме стрелы), скорость управления

возрастает.

T2-4-24

СИСТЕМЫ/Гидравлическая система

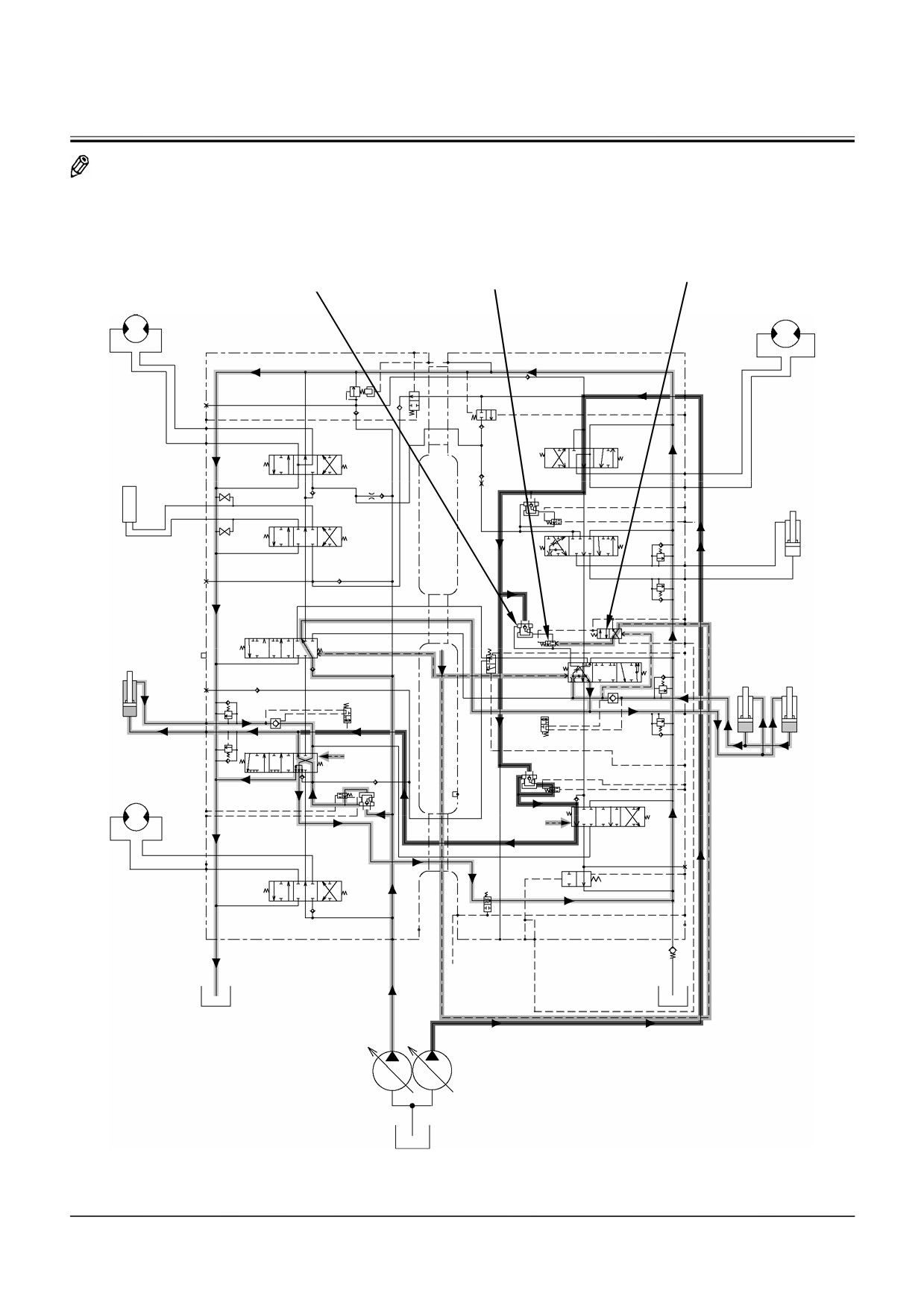

ПРИМЕЧАНИЕ: Ниже представлена схема выполнения со-

вмещенной операции опускания стрелы и

движения рукояти к стреле.

Клапан управления

Клапан управления по-

подачей в контур

Клапан блокировки

дачей в контур стрелы

стрелы (золотниковый

опускания стрелы

(тарельчатый клапан)

клапан)

Стрела 2

Гидроцилиндр

рукояти

Стрела 1

Рукоять 1

Гидроцилиндр

стрелы

Рукоять 2

Насос 2

Насос 1

T1V7-02-03-007

T2-4-25

СИСТЕМЫ/Гидравлическая система

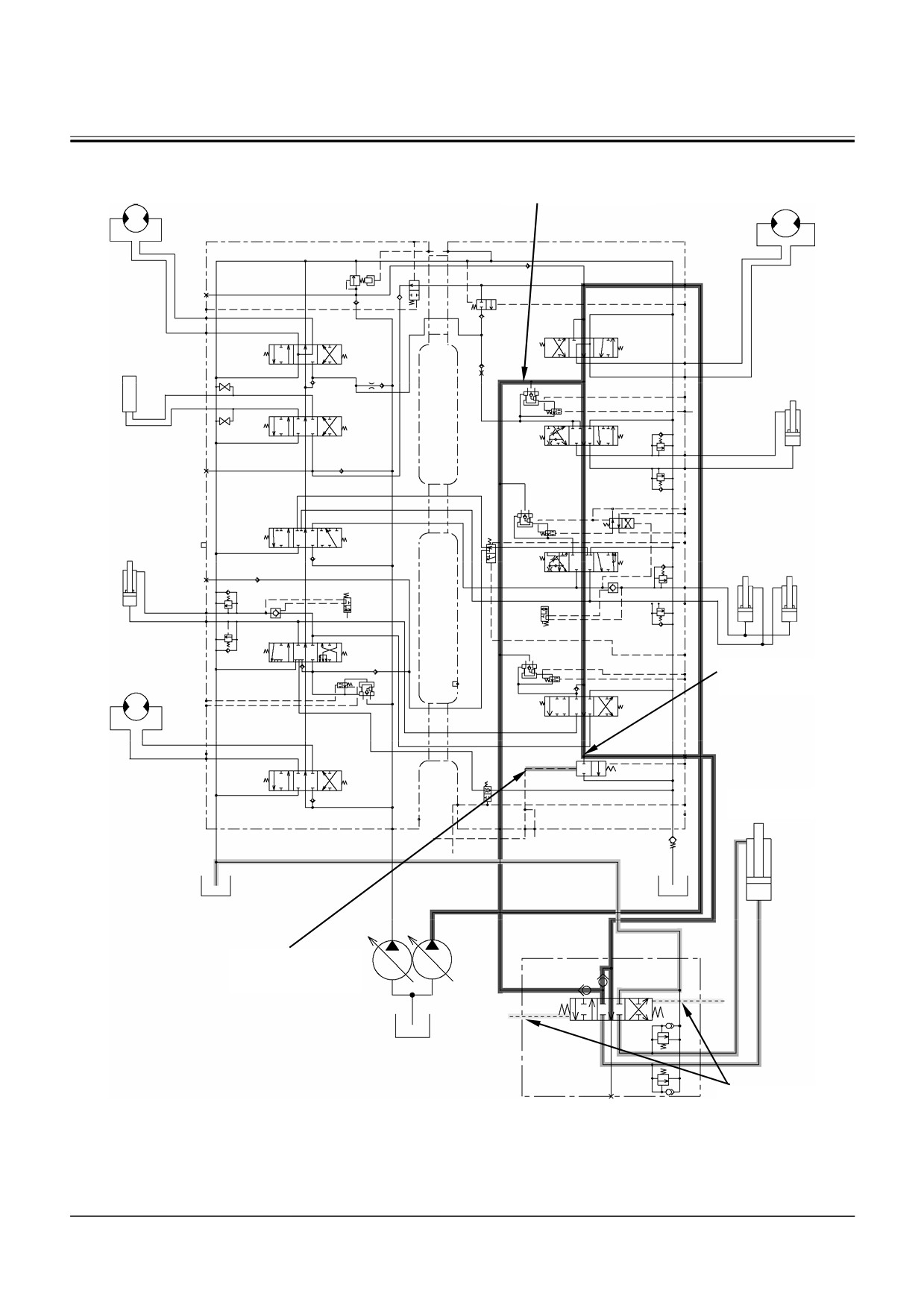

Давление в поршневой полости гидроцилин-

дра стрелы: Низкое (при вывешенной стреле)

1. Во время опускания стрелы в положении, ко-

гда угол между стрелой и рукоятью составляет

от 90 до 110°, а ковш лежит на земле, давле-

ние в поршневой полости гидроцилиндра

стрелы становится низким, в результате чего

клапан блокировки опускания стрелы пере-

ключается.

2. Поскольку давление управления опусканием

стрелы падает, открываются золотниковый и

тарельчатый клапаны в клапане управления

подачей в контур стрелы. Давление управле-

ния опусканием стрелы перемещает золотник

стрелы 2.

3. Рабочая жидкость от насоса 1 проходит через

золотник стрелы 1. Поток рабочей жидкости от

насоса 2, проходящий через золотник стрелы

2, соединяется с потоком от золотника стрелы

1 и объединенный поток рабочей жидкости

поступает в штоковую полость гидроцилиндра

стрелы.

T2-4-26

СИСТЕМЫ/Гидравлическая система

Клапан управления

подачей в контур

Клапан отключе-

подачей в контур

стрелы (тарельчатый

ния опускания

стрелы (золотниковый

клапан)

стрелы

клапан)

Стрела 2

Стрела 1

Гидроцилиндр

стрелы

Насос 1

Насос 2

T1V7-02-03-008

T2-4-27

СИСТЕМЫ/Электрическая система

ОПИСАНИЕ

Электрическую систему можно условно разделить

на основную цепь, цепь контроля и цепь управле-

ния.

• Основная цепь

Обслуживает работу двигателя и его вспомога-

тельных устройств

• Цепь контроля

Состоит из приборов, датчиков и переключате-

лей и предназначена для отображения на дис-

плее эксплуатационного состояния машины.

• Цепь управления (смотрите подраздел "Система

управления" в разделе "СИСТЕМЫ")

Состоит из цепей управления двигателем, на-

сосами и клапанами. Каждая цепь включает в

себя исполнительные механизмы - такие как

электромагнитные клапаны, основной контрол-

лер (МС), блок управления двигателем (ЕСМ),

блоки переключателей, датчики и реле давле-

ния.

T2-5-1

СИСТЕМЫ/Электрическая система

ОСНОВНАЯ ЦЕПЬ

Ниже описаны состав и основные функции этой цепи.

• Силовая электрическая цепь: источник питания для всех

электрических систем данной машины

[выключатель

электросистемы, аккумуляторные батареи, плавкие пре-

дохранители (блок плавких предохранителей и плавкие

элементы), реле аккумуляторной батареи].

• Цепь вспомогательных устройств

Работает, когда выключатель электросистемы находится в

положении АСС (вспомогательные устройства).

• Цепь пуска двигателя

Служит для пуска двигателя [состав: выключатель элек-

тросистемы, стартер, реле стартера 2].

• Цепь зарядки

Служит для зарядки аккумуляторных батарей [состав: ге-

нератор переменного тока, (регулятор)].

• Цепь защиты от импульсного перенапряжения

Служит для предотвращения выбросов перенапряжения

во время непредвиденной остановки двигателя [состав:

реле защиты от перегрузки].

• Цепь блокировки системы управления (выключатель элек-

тросистемы: положение ON (Включено))

Служит для подачи рабочей жидкости от насоса системы

управления к клапану управления через электромагнит-

ный клапан блокировки системы управления.

• Цепь блокировки системы безопасности

• Служит для прекращения подачи электрического тока от

выключателя электросистемы по аварийному сигналу, по-

лученному от внешней аварийной системы или монитора.

• Цепь остановки двигателя (выключатель электросистемы:

положение OFF (Выключено))

Останавливает двигатель с помощью блока управления

двигателем (ЕСМ) (состав: основной контроллер

(МС),

блок управления двигателем (ЕСМ)).

• Цепь звукового сигнализатора системы безопасности

Включает звуковой сигнал системы безопасности по сиг-

налу, полученному от внешней аварийной системы или

монитора.

• Цепь рабочего освещения

Включает рабочее освещение и освещение кабины.

• Цепь стеклоочистителя

Обеспечивает прерывистую работу стеклоочистите-

ля/омывателя.

T2-5-2

СИСТЕМЫ/Электрическая система

СИЛОВАЯ ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ

(ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРОСИСТЕМЫ:

ПОЛОЖЕНИЕ OFF (ВЫКЛЮЧЕНО)

Клемма замыкания "на массу" аккумуляторной ба-

тареи соединена с рамой машины. При повороте

выключателя электросистемы в положение OFF

(Выключено) электрический ток от положительной

клеммы аккумуляторной батареи течет, как пока-

зано ниже.

Акк. батарея

→ Реле свечей предпускового

↓

подогрева (питание)

→ Клемма № 8: Основное реле блока управ. двигателем (ЕСМ)

→ Выкл. электросистемы (В)

→ Клемма № 9: Радиоприемник (резервное питание)

Плавкий элемент

→ Реле защиты от перегрузки

Звук. сигнал. сис. безопасности (резервное питание)

→ Блок плавких предохранит.

Реле звук. сигнал. сис. безопас. (резерв. питание)

→ Клемма № 10: Основной контроллер (МС) (питание), информаци-

онный контроллер (ICF) ((питание)

→ Клемма № 11: Реле звукового сигнала (питание)

→ Клемма № 19: Монитор (питание)

→ Клемма № 20: По специальному заказу

T2-5-4

содержание .. 9 10 11 12 ..
