1.Общие сведения об изделии
Гидравлические молоты могут применяться в качестве сменного
рабочего органа на любых моделях гидравлических экскаваторов
отечественного и зарубежного производства и других гидрофици-
рованных машинах (погрузчиках, манипуляторах и т.п.) соответ-
ствующей массы и грузоподъёмности, а также при условии соблю-
дения требований к гидравлическому контуру.
Гидромолоты могут использоваться при производстве строитель-
ных, дорожных, карьерных, тоннельных и других видов работ для
разрушения прочных материалов и конструкций.
При условии оснащения соответствующим сменным инструментом
гидромолоты могут быть использованы для трамбования грун- та
в стеснённых условиях и для забивки в грунт стоек, столбиков и
других подобных элементов.
Работа гидромолотов возможна в положении от горизонтального
до вертикального. Диапазон температуры окружающего воздуха от
-40ºС до +40ºС.
До начала эксплуатации гидромолотов необходимо изучить руко-
водство по эксплуатации и приёмы безопасной работы.
При соблюдении требований настоящей инструкции изготовитель
гарантирует высокопроизводительную, надежную и безопасную ра-
боту гидромолотов.
Предупреждение!
Машинист (оператор) должен прочитать и полностью понять
это руководство перед монтажом, работой или ремонтом
гидромолота.
Руководство должно храниться около гидромолота, и
те, кто использует оборудование или руководит работой
гидромолота, должны читать его периодически.
Когда гидромолот передается куда-либо, руководство должно
прилагаться к нему.
Если гидромолот используется небрежно, то может произойти
серьезный несчастный случай.
Если это руководство потеряно или повреждено, пожалуйста,
свяжитесь с нашим дилером.
4
2. Информация по безопасности
Перед началом работы
Большинство несчастных случаев вызвано игнорированием основ-
ных правил монтажа, работы и ремонта или пренебрежением осмотра
гидромолота перед работой.
Перед работой или ремонтом гидромолота убедитесь, что про-
читали и полностью поняли меры предосторожности, указанные на
гидромолоте или в этом руководстве.
Таблички безопасности классифицированы ниже так, чтобы поль-
зователь мог понять предупреждения на гидромолоте или в этом
руководстве.
▲ ОПАСНОСТЬ
• Указывает на опасную ситуацию.
• Сигнал ограничивает самую чрезвычайную ситуацию.
▲ ПРЕДУПРЕЖДЕНИЕ
• Указывает на потенциально опасную ситуацию.
▲ ПРЕДОСТЕРЕЖЕНИЕ
• Указывает потенциально опасную ситуацию, которая может
привести к небольшой травме.
▲ УВЕДОМЛЕНИЕ
• Указывает на ситуацию, прямо или косвенно связанную
с безопасностью персонала или защитой собственности.
5
▲ ПРЕДУПРЕЖДЕНИЕ
• Гидромолот не используют для других работ, кроме
перечисленных в разделе «Назначение изделия».
▲ ПРЕДУПРЕЖДЕНИЕ
• Соблюдайте меры предосторожности.
Соблюдение правил безопасности на месте работы
- Соблюдайте все правила, предостережения и процедуры без-
опасности, когда гидромолот используется или ремонтируется.
- Выполняйте работу согласно принятым нормам.
Спецодежда для безопасности
- Носите одежду соответствующего размера, которая не будет за-
девать за выступы базовой машины или любого рычага.
- Носите каску, безопасную обувь и т.д. В случае необходимости
носите пыленепроницаемую маску, защитные очки и перчатки.
-Пользуйтесь шумозащитными наушниками, если чистое время ра-
боты гидромолота в течение смены превышает 4 часа.
Меры безопасности по окончании работ:
- Перед тем, как машинист выйдет из базовой машины, убеди-
тесь, что гидромолот помещен на землю и двигатель базовой ма-
шины остановлен.
- Чистите оборудование и базовую машину, содержите рабочее ме-
сто в порядке.
Будьте осторожны с давлением гидравлического масла
- Перед разъединением или соединением гидравлических рукавов
остановите двигатель базовой машины, сбросьте давление жидкости
в рукавах (для этого поверните рычаг управления гидромолота в
положение пуск 2-3 раза по 2-3 секунды) и подождите 2 минуты.
Защита от летящих кусков скалы во время работы
гидромолота
- Во избежание несчастных случаев категорически запрещается
при работе гидромолота оператору выходить из кабины экскавато-
ра, открывать лобовое окно. Категорически запрещается кому-либо
находиться в зоне возможного разлета осколков разрушаемого ма-
териала.
6
3. Технические характеристики
кг
мм
мм
бар
л/мин
1/мин
Дж
мм
мм
14
мм(дюйм)
т
Delta FX-2
70
1090
961
572
100-110
10-16
600-1200
360
Ø38
241
14
13
(1/2˝BSP)
0.7-3
Delta FX-3
135
1090
961
615
80-110
15-30
600-1200
400
Ø45
346
14
13
(1/2˝BSP)
1-3
Delta FX-4
170
1310
1148
724
90-120
25-40
550-1200
480
Ø53
424
14
13
(1/2˝BSP)
2-6
Delta FX-4SL
200
1300
1148
724
90-120
25-40
550-1200
480
Ø53
424
14
13
(1/2˝BSP)
2-6
Delta FX-5
320
1465
1391
825
95-130
30-50
450-900
849
Ø68
566
14
13
(1/2˝BSP)
4-8
Delta FX-5J,H,C,V,T
275
1465
1391
825
95-130
30-50
450-900
849
Ø68
566
14
13
(1/2˝BSP)
4-8
Delta FX-5SL
355
1400
1391
825
95-130
30-50
450-900
849
Ø68
566
14
13
(1/2˝BSP)
4-8
Delta FX-6
430
1810
1487
882
95-130
45-85
400-900
1210
Ø75
605
14
19
(3/4˝BSP)
6-12
Delta FX-6J
350
1810
1487
882
95-130
45-85
400-900
1210
Ø75
605
14
19
(3/4˝BSP)
6-12
Delta FX-6L
430
1750
1487
882
95-130
45-85
400-900
1210
Ø75
605
14
19
(3/4˝BSP)
6-12
Delta FX-7
510
2100
1893
1086
130-150
45-90
400-800
1764
Ø85
807
14
19
(3/4˝BSP)
7-14
Delta FX-10
900
2298
2013
1460
140-160
80-100
450-800
2443
Ø100
553
14
19
(3/4˝BSP)
11-16
Delta FX-10S
1050
2298
2013
1460
140-160
80-100
450-800
2443
Ø100
553
14
19
(3/4˝BSP)
11-16
Delta FX-15S
1330
2530
2167
1460
150-170
90-120
400-800
4234
Ø120
707
14
25
(1˝BSP)
13-20
Delta FX-20S
1790
2730
2389
1634
160-180
125-150
400-800
5290
Ø135
755
14
25
(1˝BSP)
18-29
Delta FX-30S
1900
2850
2439
1672
160-180
125-150
400-800
6150
140
767
14
25
(1˝BSP)
18-26
Delta FX-35S
2300
3080
2632
1920
160-180
160-190
350-700
7200
Ø150
800
14
25
(1˝BSP)
25-35
Delta FX-45S
3150
3350
2867
2031
160-180
190-260
200-450
9970
Ø160
836
14
32
(1 1/4˝BSP)
36-45
Delta FX-50S
4400
3870
3242
2409
160-180
250-300
250-450
13125
Ø180
833
14
32
(1 1/4˝BSP)
40-55
4. Устройство и принципы работы

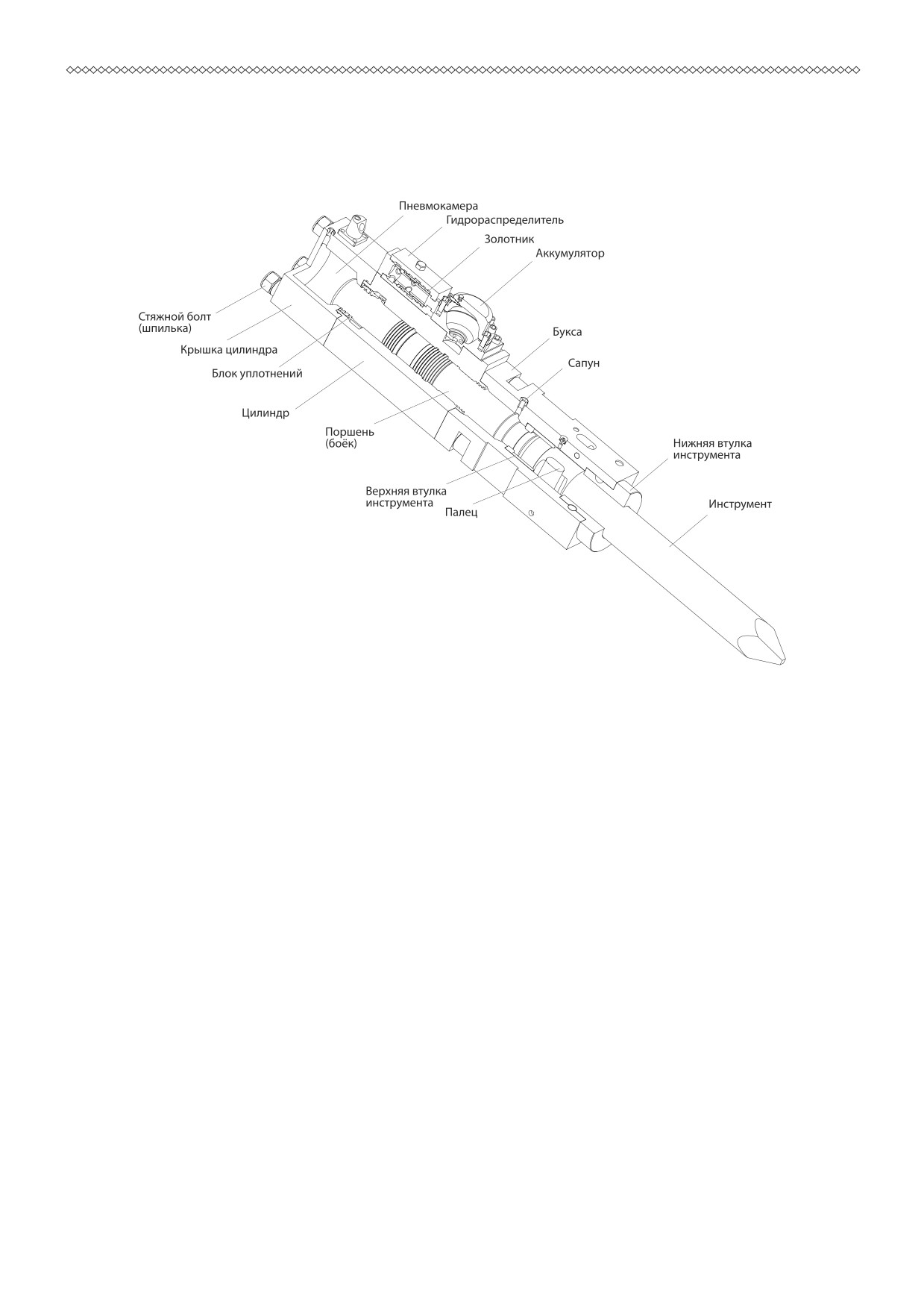

4-1. Устройство для моделей:
Delta FX-2/ FX-3/ FX-4/ FX-5/ FX-5J/ FX-5H/ FX-5C/ FX-
5V/ FX-5T/ FX-6/ FX-6J/ FX-7/ FX-10/ FX-10S
Цилиндр
Содержит перемещающийся поршень
(боёк), который ударяет по
инструменту. Уплотнения в верхней части поршня расположены в
съемном блоке уплотнений, в то время как уплотнения нижней ча-
сти поршня расположены непосредственно в цилиндре.
Поршень (боёк)
Передает энергию удара инструменту.
Блок уплотнений
Содержит уплотнения для удержания азота в крышке цилиндра
(пневмокамере) и для предотвращения утечки масла.
Гидрораспределитель
Управляет движением поршня.
Нижний корпус (букса)
Содержит втулки инструмента и пальцы.
8
Втулки инструмента
Направляют инструмент, ограничивают верхнее положение инстру-
мента. Втулки инструмента
- быстроизнашивающиеся детали, ко-
торые должны проверяться на предельный износ. При превышении
допустимого размера они должны быть заменены.
Инструмент
Передает энергию удара поршня разрушаемым объектам.
Рекомендуется установить сменный инструмент, соответствующий
условиям работы и обрабатываемой среде.
Палец
Установлен в нижнем корпусе (буксе).
Органичивает движение рабочего инструмента.
Крышка цилиндра
Содержит пневмокамеру, заряженную азотом
(N2), и служит для
накопления энергии.
Стяжные болты (шпильки)
Используются для соединения нижнего корпуса, цилиндра и крыш-
ки цилиндра в единый механизм - гидравлический блок гидромо-
лота.
9

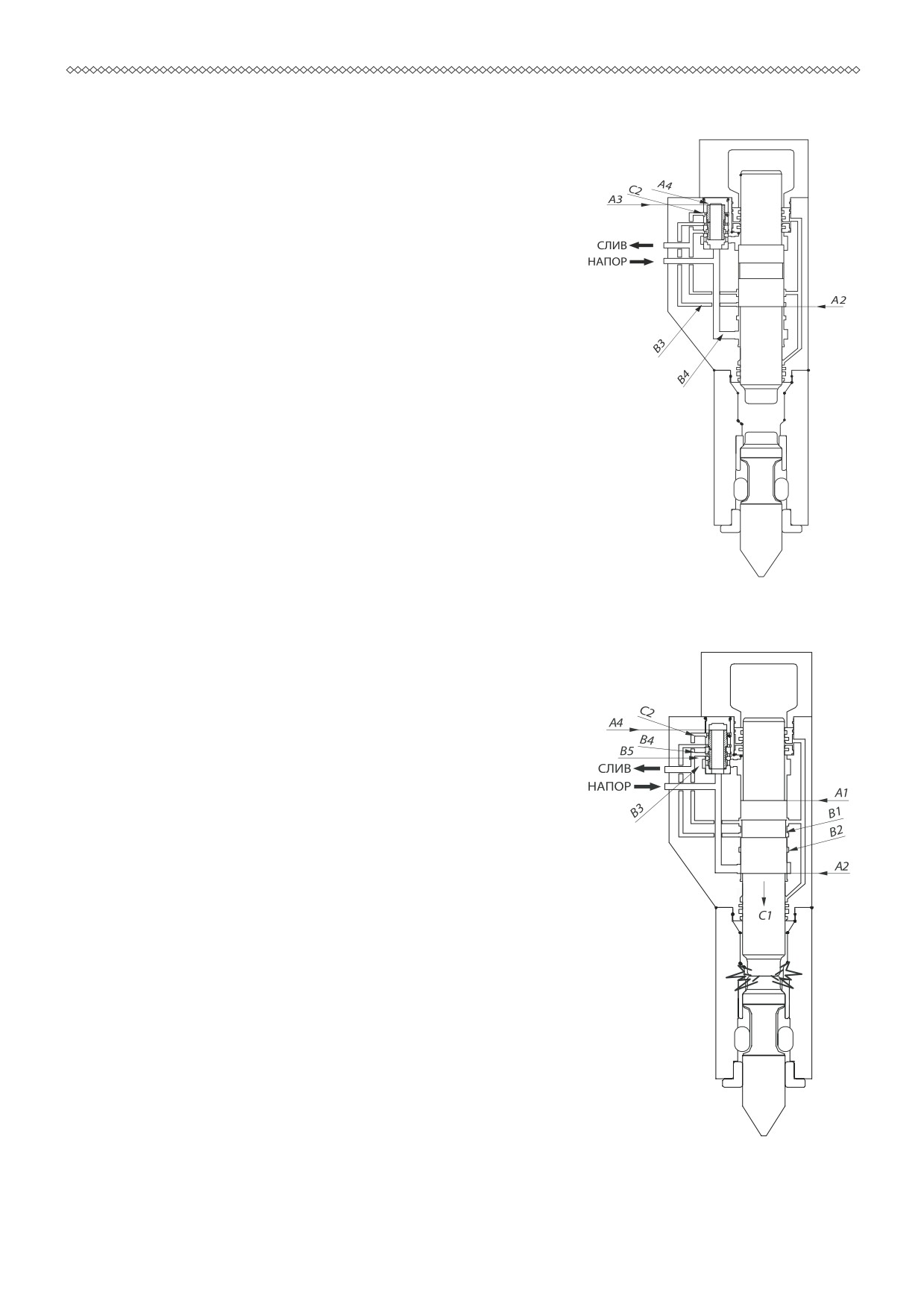

Принцип работы для моделей:
Delta FX-3/ FX-4/ FX-5/ FX-5J/ FX-5H/ FX-5C/ FX-5V/
FX-5T/ FX-6/ FX-6J/ FX-7/ FX-10/ FX-10S

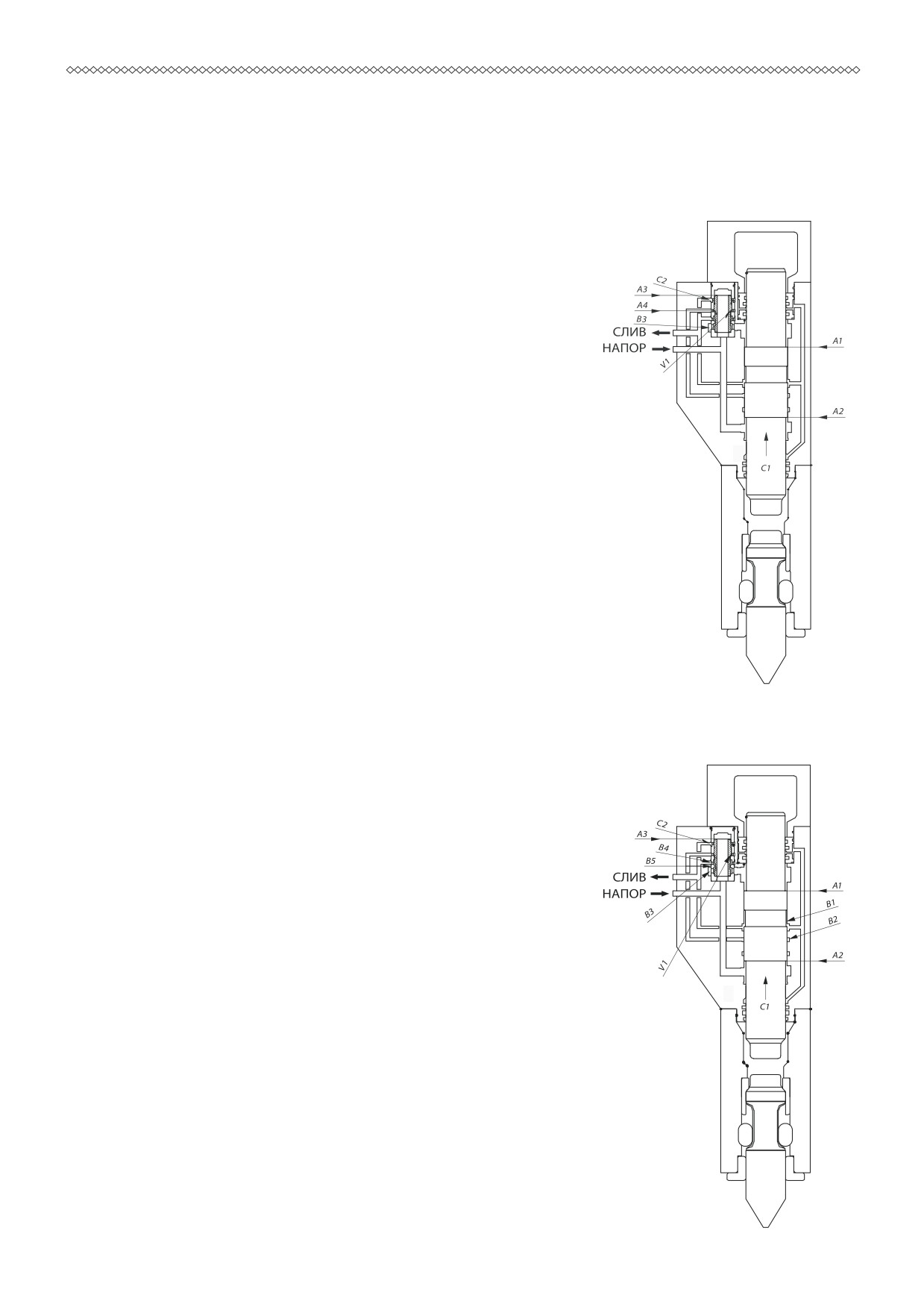

Исходное положение
Площадь рабочего пояска поршня С1 камеры
рабочего хода А1 больше площади рабочего
пояска поршня камеры холостого хода А2.
Камера А2 при работе молота всегда со-
единена с напорной линией питания. Каме-
ра А1 попеременно соединяется со сливной
или напорной линиями. При этом поршень С1
движется либо в сторону крышки цилиндра,
либо в сторону инструмента.

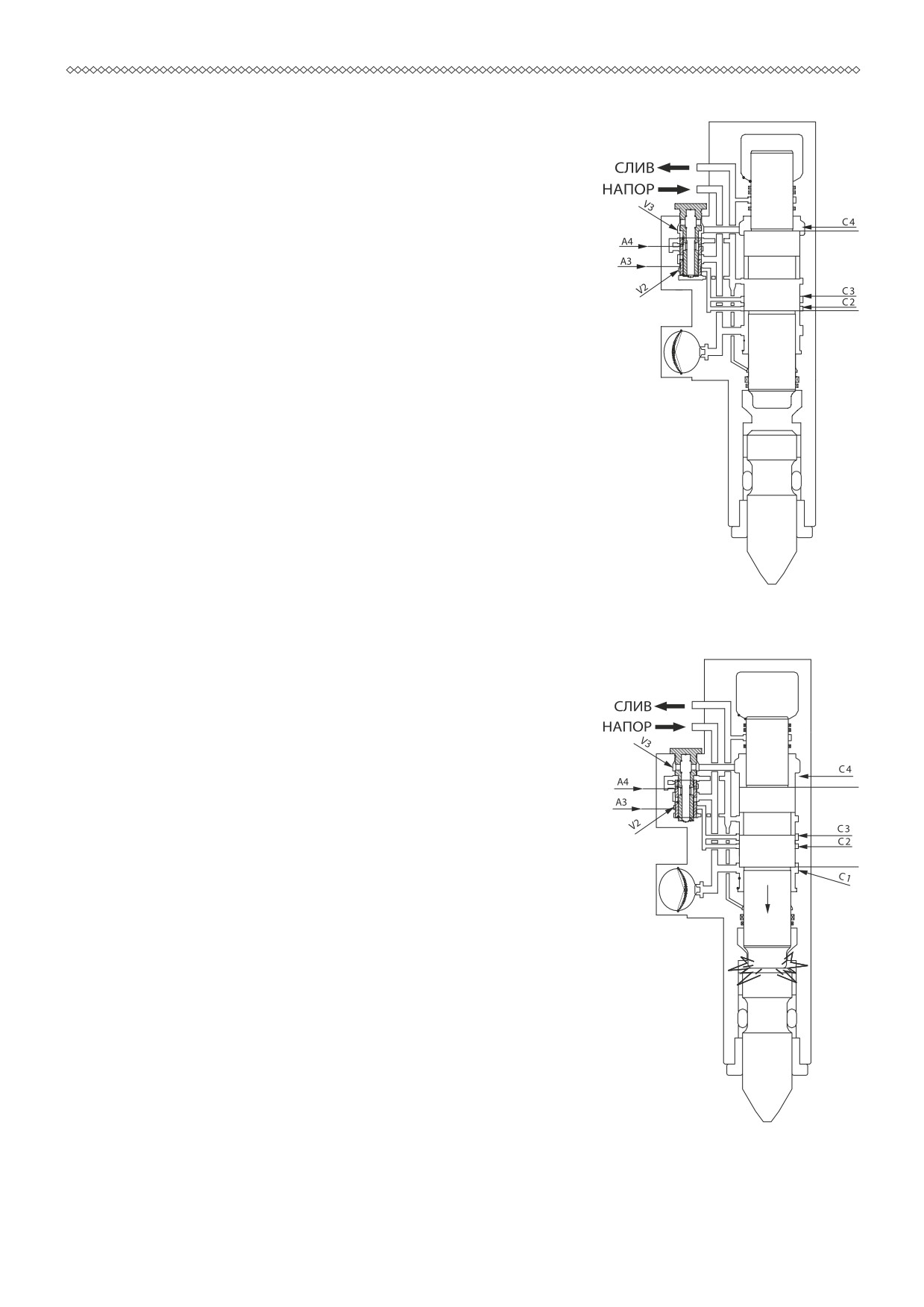

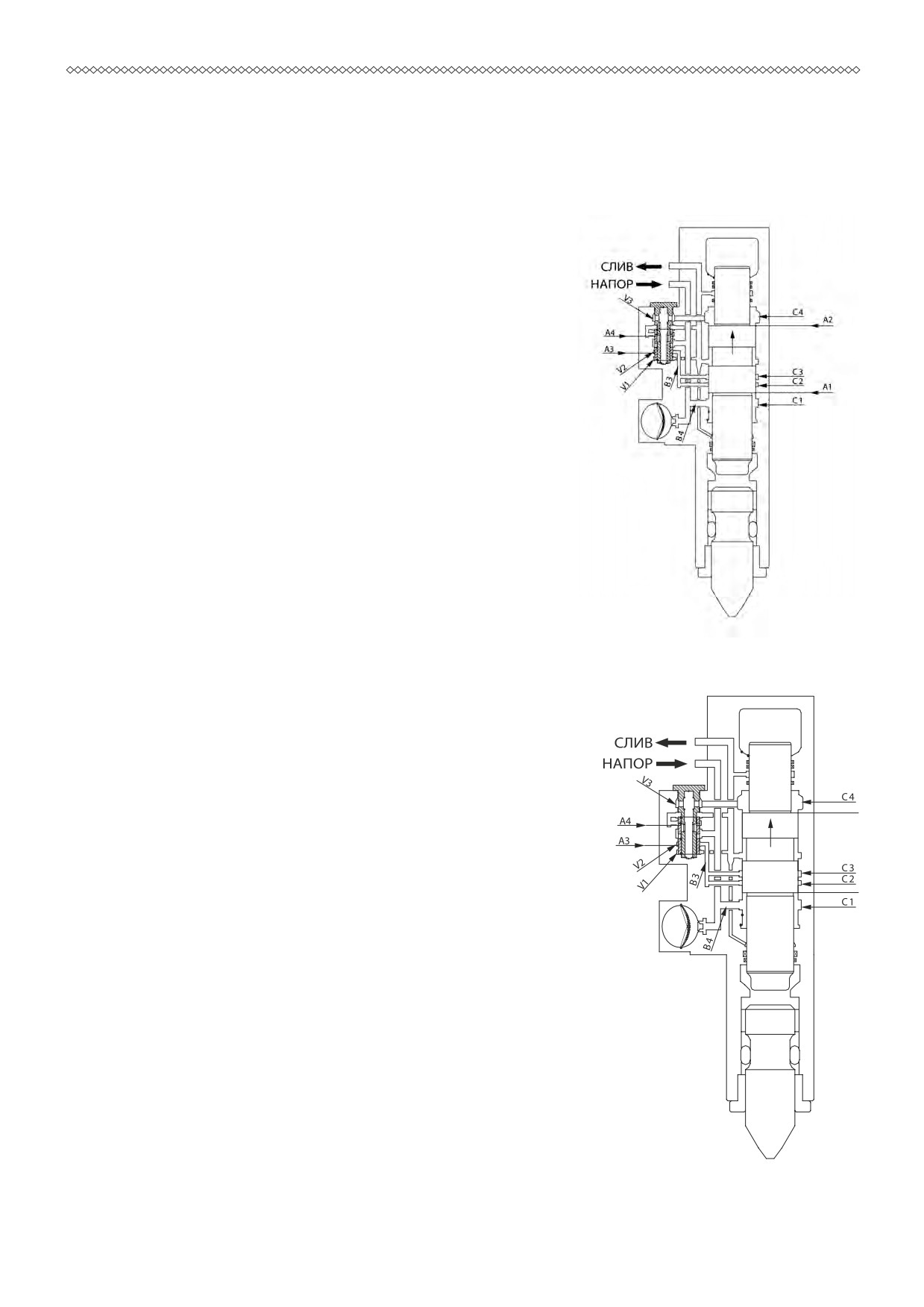

Рабочий ход поршня
Когда поршень С1 достигает верхней мерт-
вой точки, напорная линия из полости В3
гидрораспределителя соединяется с каме-
рой А1 рабочего хода. В это время по кана-
лу управления напорная линия соединяется
с камерой управления А4 гидрораспредели-
теля. Камера А3 гидрораспределителя по-
стоянно находится под рабочим давлением.
Поскольку площадь камеры А4 больше каме-
ры А3, золотник С2 гидрораспределителя
во время торможения поршня С1 и во время
его рабочего хода удерживается в верхней
позиции.
Работа распределителя
Когда проточка В1, соединенная с лини-
ей слива OUT, соединяется с каналом В2
управления гидрораспределителем, давле-
ние в камере управления В4 падает и зо-
лотник С2 переключается вниз, в позицию
холостого хода. Камера В3 распределителя
закрывается, а камера В5 соединяет камеру
А1 рабочего хода с линией слива.
10
Удар
В конце рабочего хода, когда поршень С1
наносит удар по инструменту, кинетиче-
ская энергия поршня передается последне-
му. В это время напорная линия соединена
с камерой А2 холостого хода, а сливная
линия соединена с камерой А1. Поршень С1
изменяет направление движения
(начинает
двигаться вверх). Золотник С2 удерживает-
ся в нижней позиции за счет давления в
камере А3.
Холостой ход
Во время холостого хода поршня С1 (подъ-
ем поршня) канал управления В2 соединен
проточкой В1 на поршне С1 с линией слива.
Камера А1 также соединена через золотник
С2 с линией слива.
Канал В5 распределителя закрыт, камера
В3 распределителя соединяет камеру А1 с
линией слива.
А1: Камера рабочего хода
А2: Поршень (боёк)
А3: Камера распределителя, постоянно
находящаяся под давлением
А4: Камера управления распределителем
В1: Камера в цилиндре, постоянно соеди-
ненная с линией слива
В2: Канал управления распределителем
В3: Камера распределителя
В4: Камера управления золотником
В5: Сливная камера золотника
С1: Поршень
С2: Золотник
11

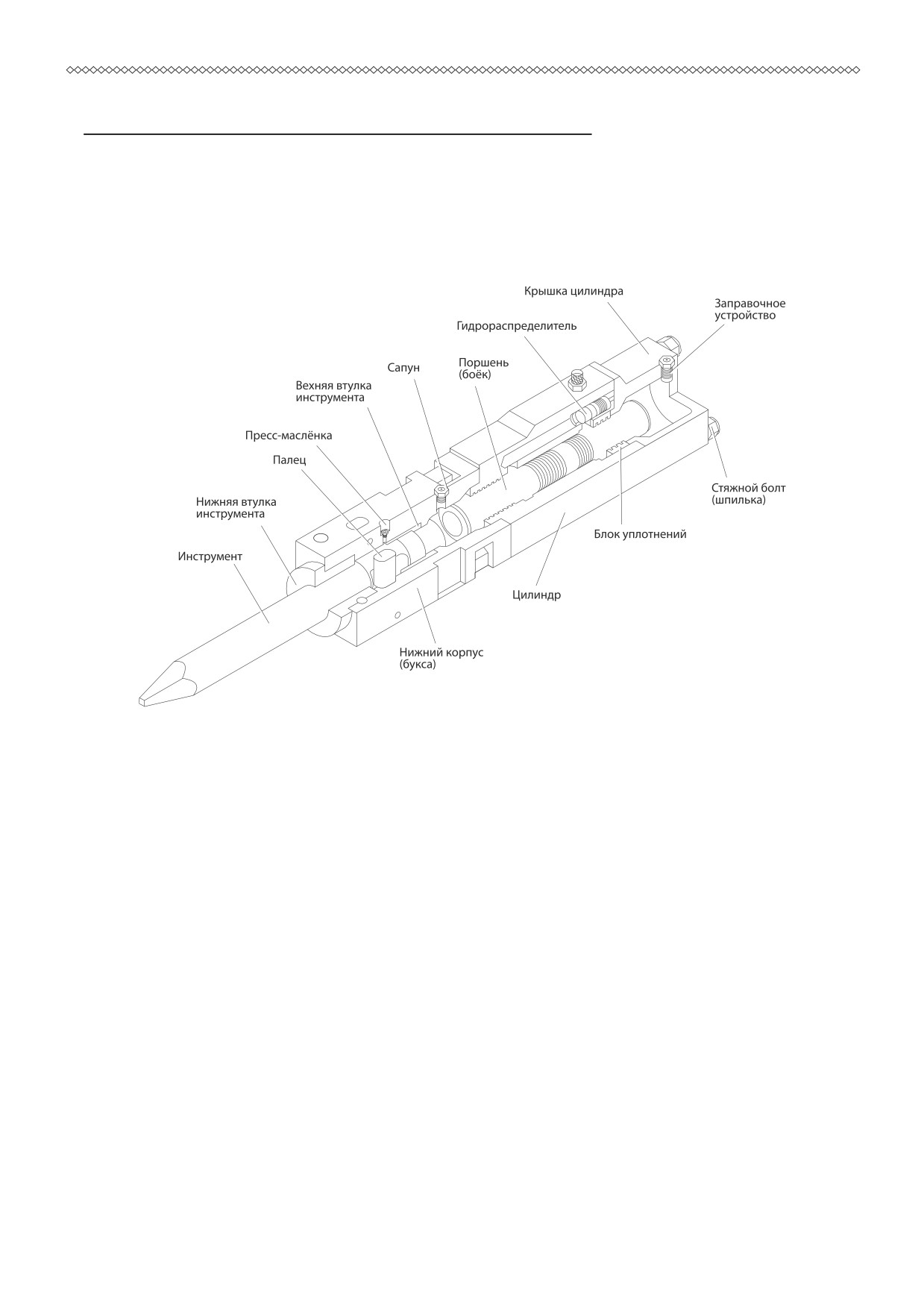

4-2. Устройство для моделей: Delta FX-15S/ FX-
20S/ FX-30S/ FX-35S/ FX-45S/ FX-50S
Цилиндр
Содержит перемещающийся поршень
(боёк), который ударяет по
инструменту. Уплотнения в верхней части поршня расположены в
съемном блоке уплотнений, в то время как уплотнения нижней ча-
сти поршня расположены непосредственно в цилиндре.
Поршень (боёк)
Передает энергию удара инструменту.
Блок уплотнений
Содержит уплотнения для удержания азота в крышке цилиндра
(пневмокамере) и для предотвращения утечки масла.
Гидрораспределитель
Управляет движением поршня.
Регулировочный клапан
Когда насос базовой машины обеспечивает недостаточную подачу
масла и наоборот, в случае чрезмерного потока масла, клапан мо-
жет установить номинальное рабочее давление, уменьшая или уве-
личивая частоту ударов.
12
Механизм регулирования частоты ударов
Поверните регулировочный вентиль по часовой стрелке, чтобы
уменьшить, и против часовой стрелки, чтобы увеличить частоту
ударов гидромолота.
Аккумулятор
Аккумулятор заряжен газом и предназначен для накопления ги-
дравлической жидкости под давлением. Аккумулятор накапливает
энергию при взводе поршня и отдает ее при рабочем ходе поршня
при высокой скорости поршня. Все аккумуляторы сконструированы
так, чтобы выдерживать высокое давление.
Нижний корпус (букса)
Содержит втулки инструмента и пальцы.
Втулки инструмента
Направляют инструмент, ограничивают верхнее положение инстру-
мента. Втулки инструмента быстроизнашивающиеся детали, которые
должны проверяться на предельный износ. При превышении допусти-
мого размера они должны быть заменены.
Инструмент
Передает энергию удара поршня объекту разрушения.
Рекомендуется установить сменный инструмент, соответствующий
условиям работы и обрабатываемой среде.
Палец
Установлен в нижнем корпусе (буксе). Ограничивает движение ра-
бочего инструмента.
Крышка цилиндра
Содержит пневмокамеру, заряженную азотом
(N2), и служит для
накопления энергии.
Стяжные болты (шпильки)
Используются для соединения нижнего корпуса, цилиндра и крыш-
ки цилиндра в единый механизм - гидравлический блок гидромо-
лота.
13
Принцип работы для моделей: Delta FX-15S/ FX-
20S/ FX-30S/ FX-35S/ FX-45S/ FX-50S
Исходное положение
В исходном положении камеры С3 и С2,
соединенные проточкой на поршне, соеди-
нены с линией слива. Камера V1 распреде-
лителя, камера С1 холостого хода, камера
V3 распределителя и аккумулятор всегда
соединены с напорной линией. Камера V2
гидрораспределителя попеременно соеди-
няется с линией слива или с напорной ли-
нией в зависимости от положения поршня.
Холостой ход
Масло поступает на вход
«НАПОР» и в
камеру А1, поршень начинает движение в
сторону крышки цилиндра
(вверх). Одно-
временно заряжается гидроаккумулятор.
Из камеры С4 масло через распределитель
вытесняется в сливную линию через выход
«СЛИВ».
Переключение распределителя
Когда поршень приближается к верхней
мертвой точке и нижняя кромка А1 порш-
ня открывает камеру С2, масло поступает
в камеру V2 управления золотником рас-
пределителя. Площадь пояска А3 золотника
больше площади пояска А4, поэтому золот-
ник перемещается в верхнюю позицию (по-
зицию рабочего хода).
14
Рабочий ход поршня
После переключения золотника камера С4
соединяется с напорной линией. Площадь
пояска А2 поршня больше площади пояска
А1, поэтому поршень останавливается и за-
тем ускоренно движется в сторону инстру-
мента под давлением масла и сжатого азо-
та в пневмокамере, размещенной в крышке
цилиндра.
Удар
В момент удара поршня по инструменту
камеры С2 и V2 через проточку на поршне
соединяются с линией слива. За счет дав-
ления масла в камере V3 золотник пере-
ключается вниз в позицию холостого хода.
После удара поршень вновь движется в
сторону крышки цилиндра, и циклы работы
гидромолота повторяются.
15

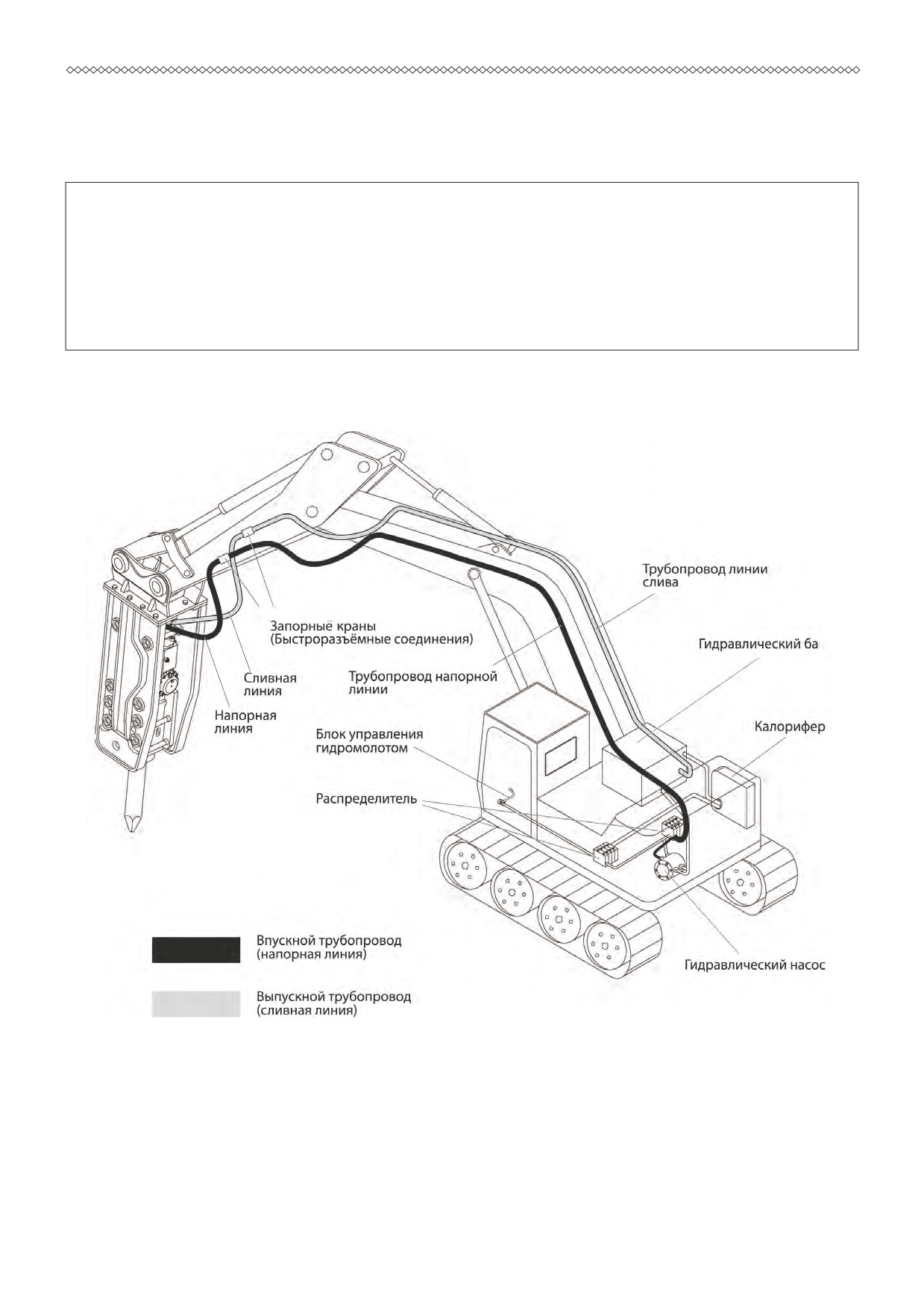

5. Монтаж и демонтаж

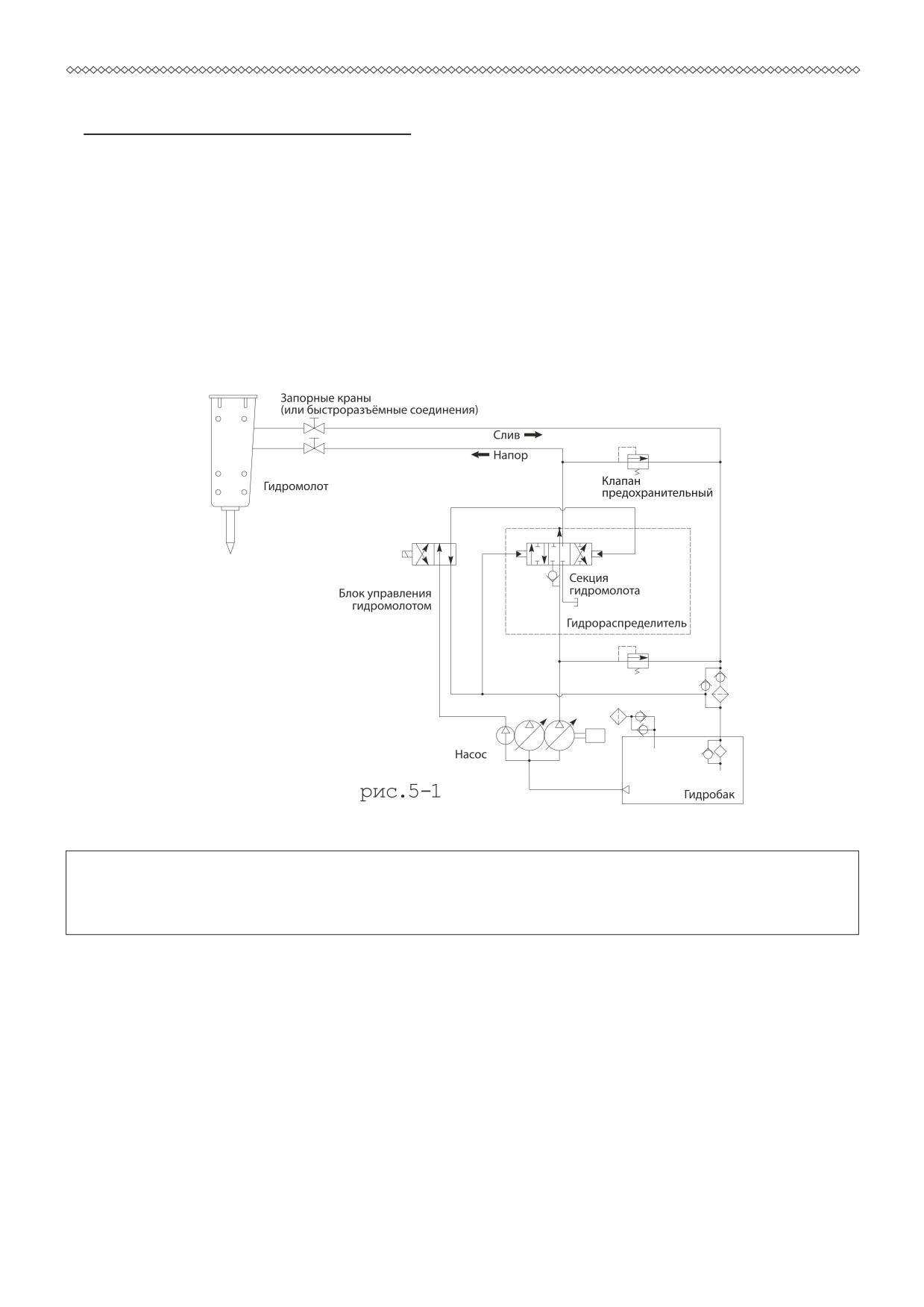

5-1. Подключение гидромолота к гидросистеме
Схема показывает одну из простейших гидравлических схем в слу-
чае подключения молота к резервному распределителю базовой ма-
шины.
ЗАМЕЧАНИЕ
• Если гидросхема отлична от рис.5-1, проконсультируйтесь
с нами или изготовителем базовой машины.
16
5-2. Общий вид.
ЗАМЕЧАНИЕ
• Проверьте линии питания на соответствие норме давления
гидромолота.
• Предохранительный клапан давления должен быть
установлен, если нет предохранительного клапана
на распределителе базовой машины.
Стандартный вариант установки показан на рисунке.
17
содержание .. 1 2 ..
