FTB-1v2 и FTB-1v2 Pro. Руководство пользователя - часть 3

Начало работы с устройством

Подсоединение и извлечение тестовых

модулей

ПРЕДОСТЕРЕЖЕНИЕ!

Никогда не извлекайте модуль, если устройство FTB-1v2 или

FTB1-v2 Pro включено. Это приведет немедленному и

необратимому повреждению как модуля, так и устройства.

ПРЕДОСТЕРЕЖЕНИЕ!

Чтобы избежать повреждения устройства, используйте его

только с модулями, утвержденными EXFO.

Начало работы с устройством

Подсоединение и извлечение тестовых модулей

Чтобы подсоединить модуль к FTB-1v2 или FTB-1v2 Pro:

1. Установите устройство таким образом, чтобы его передняя панель

находилась на ровной плоской поверхности, например на столе.

2. Удерживайте модуль таким образом, чтобы можно было видеть

опору на задней панели.

3. Установите модуль на платформу, убедившись, что

соединительный элемент модуля выровнен относительно

соответствующего слота платформы. Буфера модуля должны быть

заподлицо с буферами платформы. При необходимости слегка

переместите модуль, пока он не будет выровнен.

Соединительный

элемент

Опора

Соединительный

слот для модуля

Начало работы с устройством

Подсоединение и извлечение тестовых модулей

4. Поворачивайте винты (4) по часовой стрелке с помощью плоской

отвертки до тех пор, пока не затянете их.

Это надежно зафиксирует модуль.

Винты

Поверните винты

по часовой стрелке

Винты

После включения устройства последовательность операций запуска

автоматически обнаружит модуль.

Начало работы с устройством

Подсоединение и извлечение тестовых модулей

Извлечение модуля из FTB-1v2 или FTB-1v2 Pro:

1. Выключите устройство (выключение) и отсоедините его от сети

переменного тока.

2. Установите устройство таким образом, чтобы его передняя панель

находилась на ровной плоской поверхности, например на столе.

3. Поворачивайте винты (4) против часовой стрелки с помощью

плоской отвертки до тех пор, пока не открутите их. Эти винты

являются невыпадающими, поэтому их невозможно извлечь

полностью.

Винты

Поверните винты против

часовой стрелки

Винты

Начало работы с устройством

Подсоединение и извлечение тестовых модулей

4. Удерживайте модуль за его боковые части(НЕ за соединители) и

извлеките его.

Начало работы с устройством

Расположение устройства

Устройство может располагаться или вертикально (экраном к

пользователю), или под углом, при помощи опоры на задней панели.

Все модули, разработанные для устройства, оснащены такой опорой,

которую можно использовать, когда модуль соединен с устройством.

Устройство также можно держать за ремешок, поставляемый в

комплекте.

Примечание:Стойка обеспечивает идеальную устойчивость устройства во время

выполнения тестов.

Для расположения устройства с помощью опоры выполните

следующие действия.

Выдвиньте опору.

Начало работы с устройством

Включение устройства

При первом включении устройства отображаются мастер

лицензионного соглашения и правила техники безопасности (см.

соответствующий раздел для получения более подробной

информации).

После того как вы приняли все лицензионные соглашения и

подтвердили, что прочитали инструкции по технике безопасности,

отобразится главное окно.

Включение питания устройства

Нажмите кнопку Вкл./Выкл.

Выключение устройства

Существует несколько способов выключить устройство:



Спящий режим: сохраняет данные о состоянии устройства в памяти

(ОЗУ). При следующем включении устройства вы быстро вернетесь

к вашей рабочей среде (запущенные приложения по-прежнему

будут работать). В этом режиме устройство потребляет больше

заряда батареи, чем когда оно выключено.



Режим гибернации: сохраняет данные о состоянии устройства,

которые были в памяти (ОЗУ), в специальный файл на диске. При

следующем включении устройства этот файл позволит вам быстро

вернуться к вашей рабочей среде (запущенные приложения

по-прежнему будут работать). Для запуска потребуется больше

времени по сравнению с спящим режимом, но при выключенном

устройстве расход батареи будет меньше.



Выключение: при следующем использовании устройство выполнит

полный перезапуск. Вам следует использовать отключение, если

вы не планируете использовать устройство в течение недели или

дольше.

После отключения устройство возобновит работу Mini Toolbox X

или в приложении, заданном вами в качестве стартового

приложения.

Начало работы с устройством

Выключение устройства

Примечание:Если устройство перестало отвечать, вы можете произвести

принудительную перезагрузку путем нажатия и удержания кнопки

питания в течение более 10 секунд.

По умолчанию устройство выключается при нажатии на кнопку питания.

Однако вы можете настроить устройство для выполнения различных

действий по нажатию кнопки включения.

Вы также можете настроить устройство на автоматический перезапуск

при возобновлении подачи переменного тока после выключения

(отключение электропитания, экстренное отключение, спящий режим,

или режим гибернации), когда уровень заряда батарей слишком низкий.

Выход из спящего режима (или режима гибернации) и возврат к

работе

Нажмите кнопку Вкл./Выкл.

Полное выключение устройства на самом устройстве

Нажмите кнопку Вкл./Выкл.

Полное выключение устройства из Windows:

1. От правой стороны экрана выполните прокрутку влево, чтобы

открыть панель чудо-кнопок. Для получения дополнительной

информации см. раздел, посвященный работе с Windows 8.1 Pro

или Windows Embedded 8 Standard.

2. Выберите Параметры > Электропитание > Выключение.

Начало работы с устройством

Выключение устройства

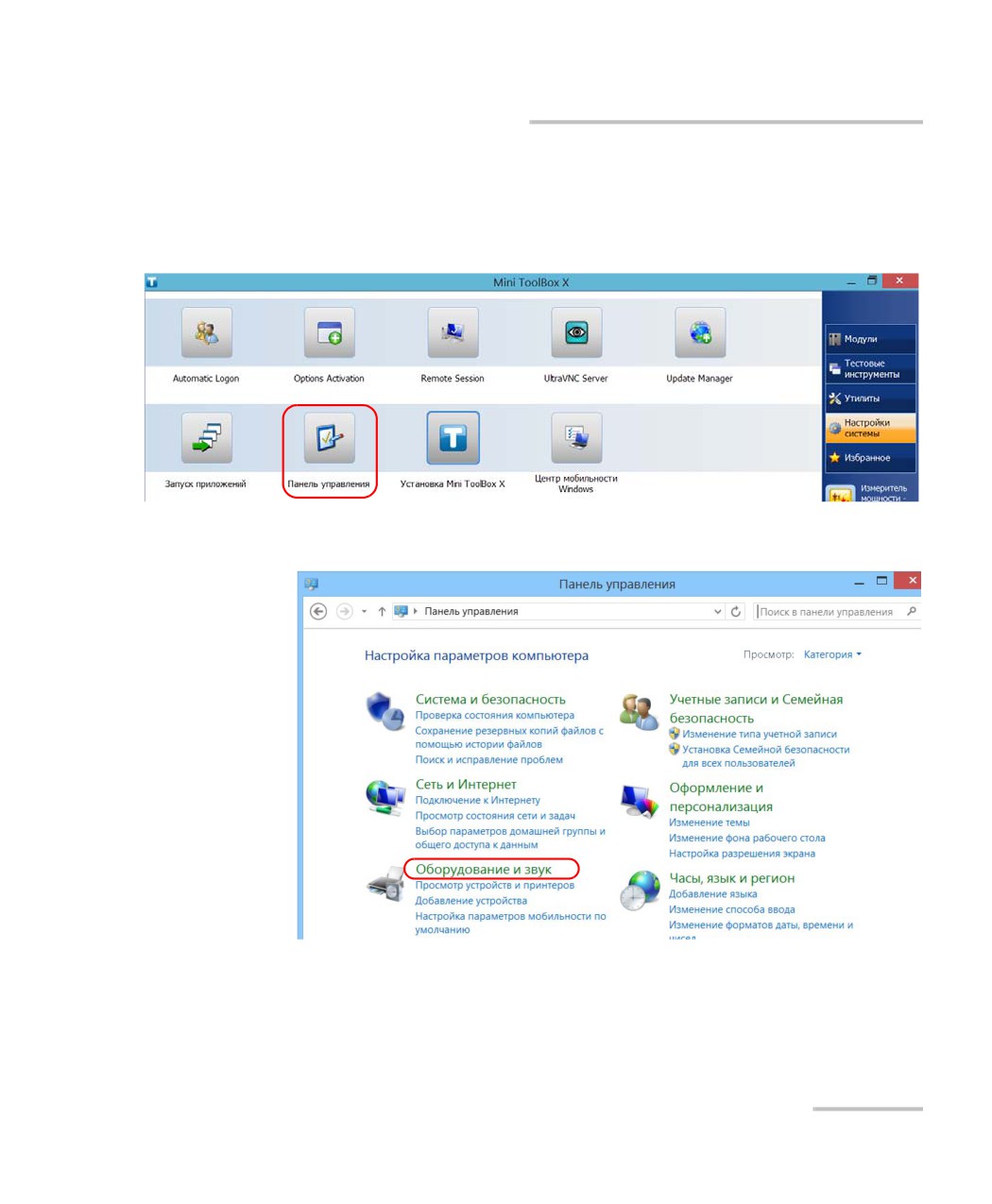

Задание логики работы для кнопки включения питания

1. В главном окне нажмите кнопку Настройки системы.

2. Коснитесь пункта Панель управления.

3. Нажмите кнопку Оборудование и звук.

Начало работы с устройством

Выключение устройства

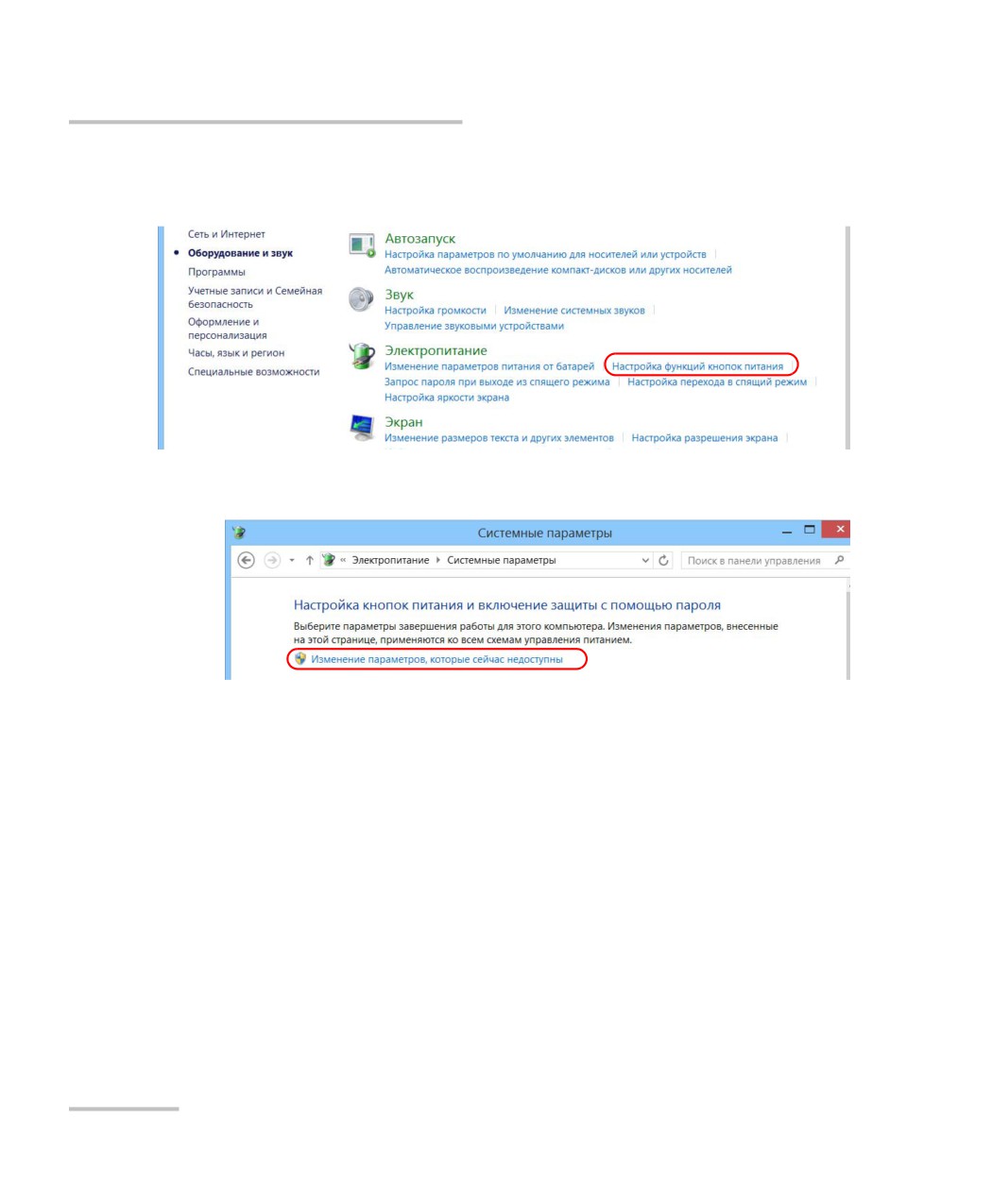

4. В окне Электропитание выберите Настройка функций кнопок

питания.

5. Нажмите Изменение параметров, которые сейчас недоступны.

Начало работы с устройством

Выключение устройства

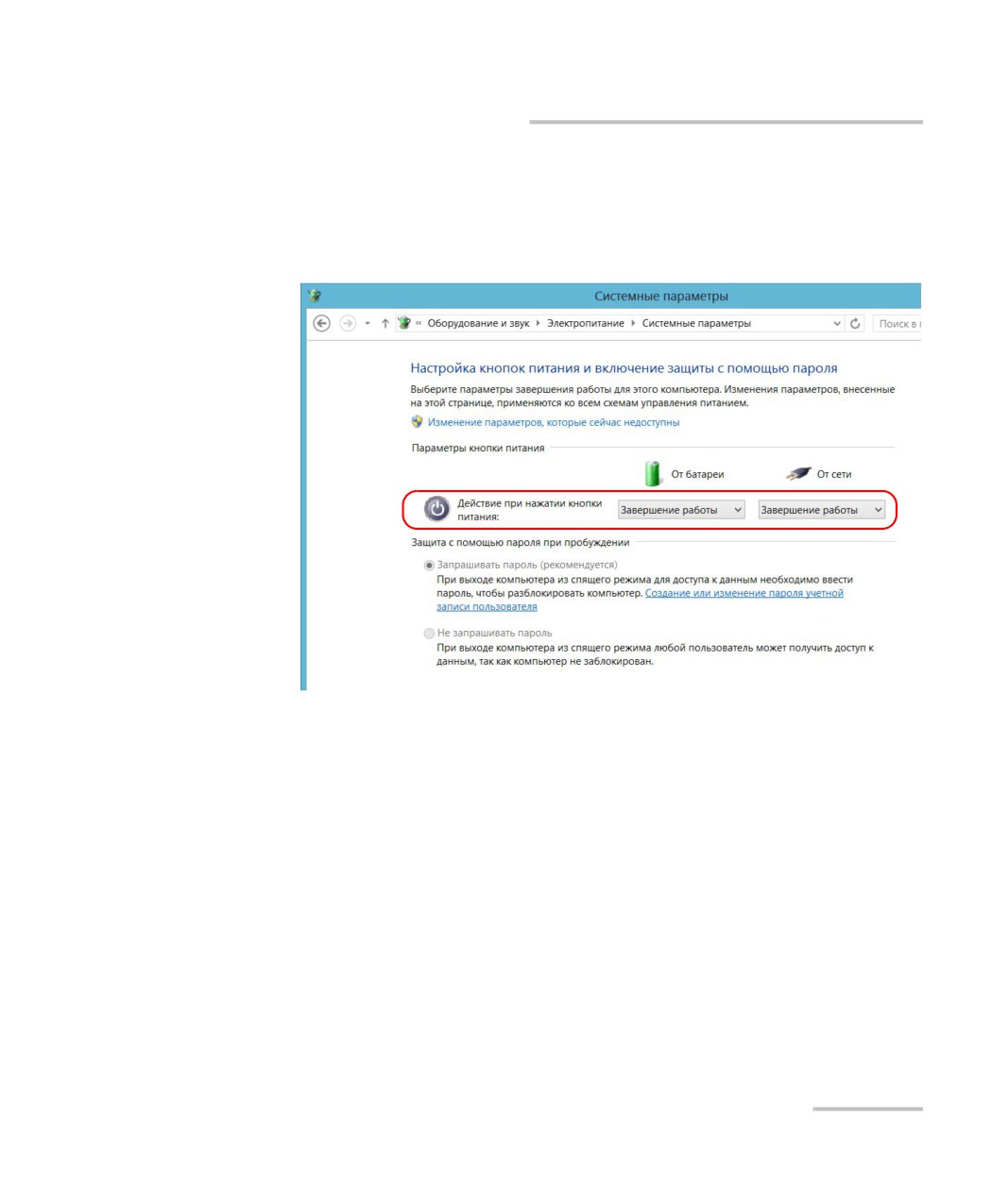

6. В списке Дествие при нажатии кнопки питания lвыберите

необходимое поведение, когда устройство питается от батареи или

от сети переменного тока (параметр Завершение работы выбран

по умолчанию в обоих случаях).

7. Нажмите Сохранить изменения, чтобы подтвердить изменения и

вернуться к окну Электропитание.

Начало работы с устройством

Выключение устройства

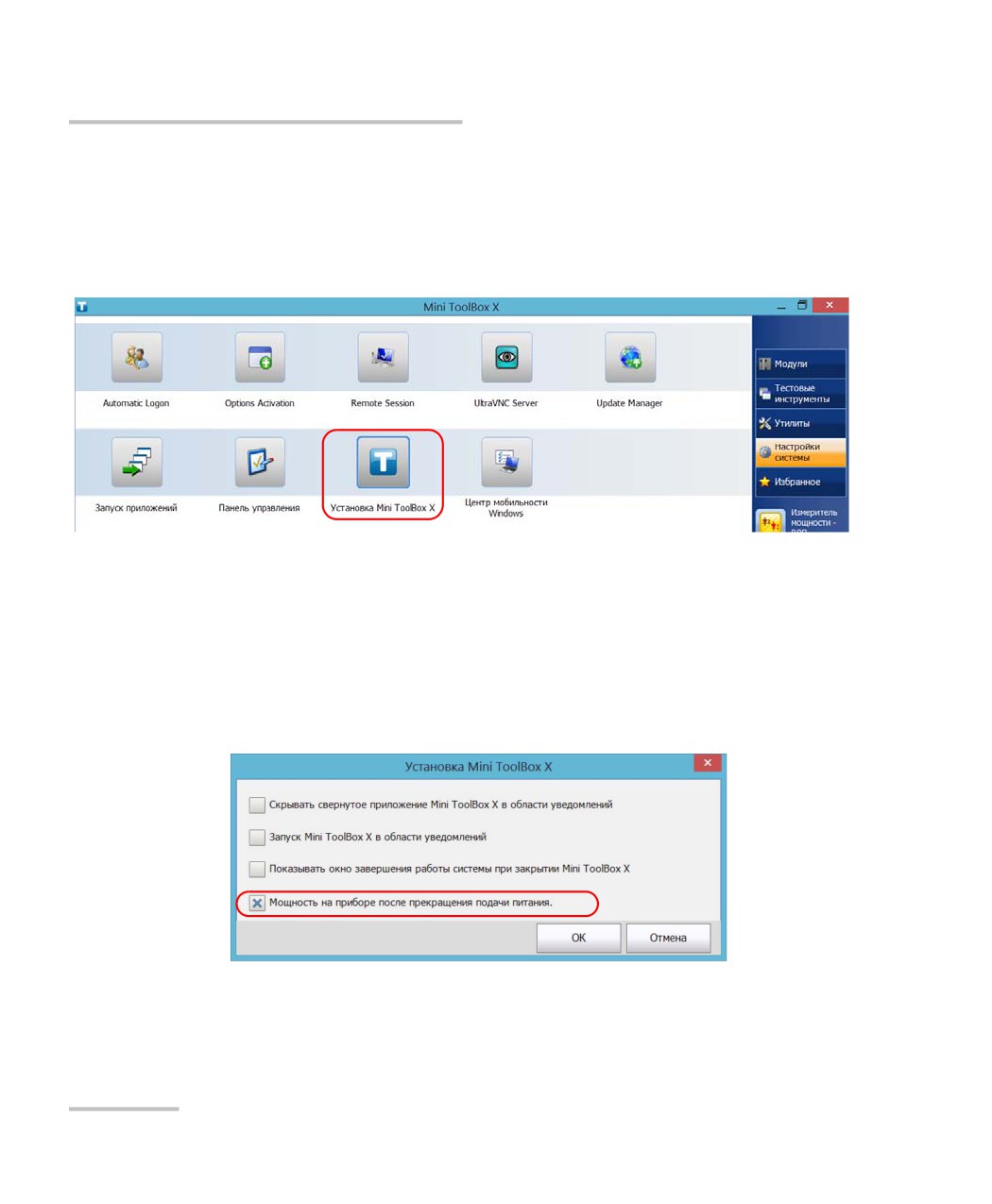

Для настройки устройства на автоматическую перезагрузку при

восстановлении питания от сети переменного тока:

1. В главном окне нажмите кнопку Настройки системы.

2. Нажмите кнопку Установка Mini ToolBox X.

3. Установите флажок Мощность на приборе после прекращения

подачи питания, чтобы активировать соответствующий параметр.

ИЛИ

Снимите флажок, если вы не хотите, чтобы при восстановлении

питания от сети переменного тока происходила автоматическая

перезагрузка.

4. Нажмите кнопку OK, чтобы подтвердить изменения и вернуться к

окну «Настройки системы».

Начало работы с устройством

Настройка устройства при первом запуске

Во время первого включения устройства отображается мастер

настройки Windows, с помощью которого можно задать все параметры,

связанные с региональными стандартами и языком интерфейса.

ВАЖНО!

Язык интерфейса, выбранный при первом запуске (называемый

«Язык приложения»), становится языком системы по

умолчанию, то есть языком, который доступен пользователю во

время входа в систему.

В ходе процесса настройки вам также потребуется прочесть

лицензионное соглашение Microsoft с конечным пользователем (EULA)

и подтвердить согласие с его положениями.

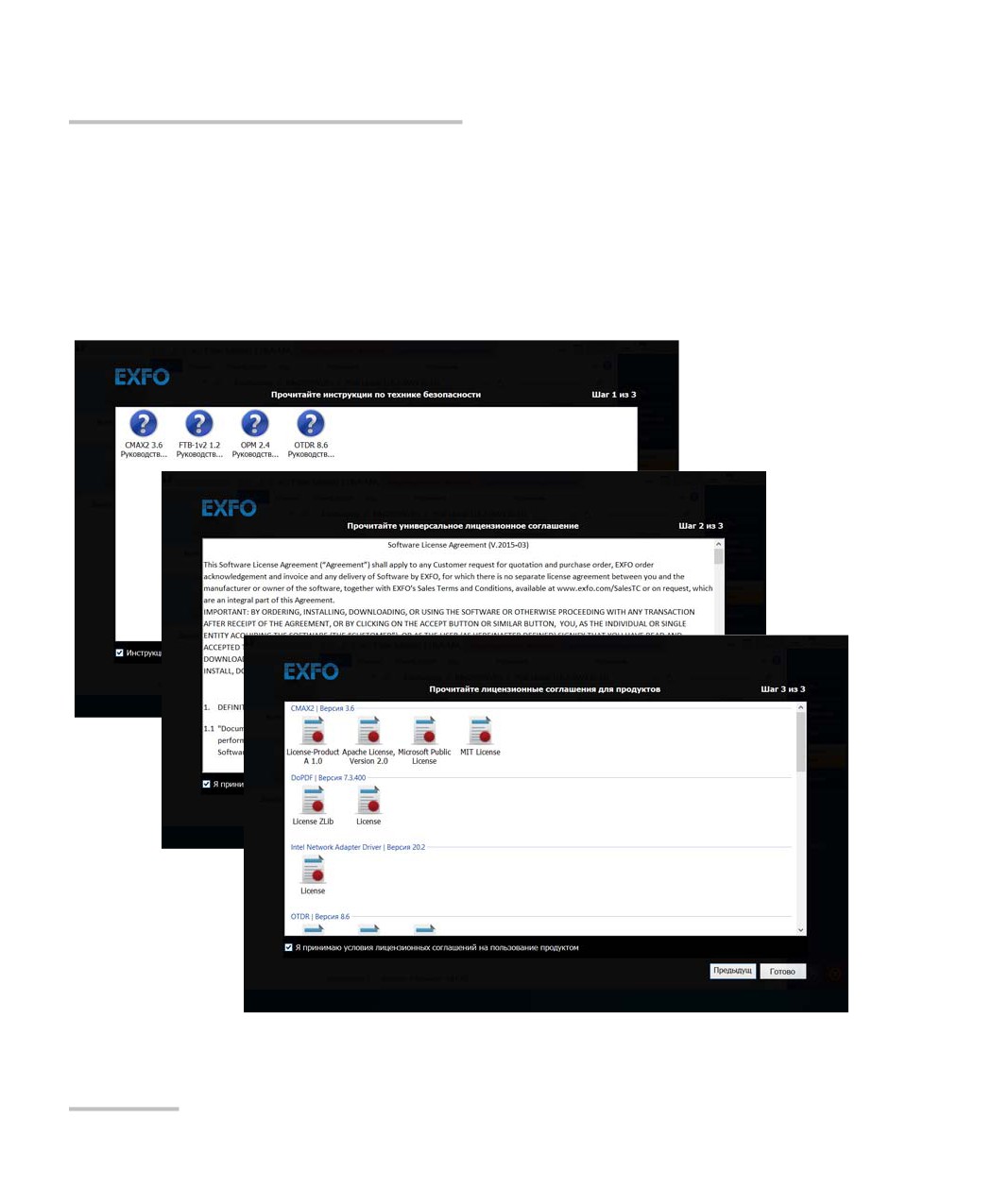

По завершении конфигурации в Windows отобразится мастер EXFO, с

помощью которого можно прочитать важную информацию по технике

безопасности, изложенную в пользовательской документации, а также

прочитать связанное с устройством и инструментами соглашение EULA

и подтвердить согласие с его положениями.

Примечание:Чтобы приступить к использованию устройства, вам необходимо

подтвердить свое согласие с положениями обоих соглашений EULA

(Microsoft и EXFO), а также подтвердить ознакомление с информацией

по технике безопасности.

Для настройки устройства при первом запуске выполните

следующие действия.

1. Если устройство еще не включено, включите его (см. «Выключение

устройства» на стр. 29).

2. После отображения мастера Windows задайте все необходимые

параметры.

Начало работы с устройством

Настройка устройства при первом запуске

3. Прочтите соглашение EULA от Microsoft и подтвердите свое

согласие с его положениями.

Для настройки параметров Windows может потребоваться

несколько минут.

4. При отображении мастера EXFO следуйте указаниям,

отображаемым на экране.

5. Нажмите кнопку Готово, чтобы закрыть окно мастера и приступить

к работе.

Начало работы с устройством

Запуск и выход из Mini Toolbox X

По умолчанию при включении устройства автоматически отображается

Mini Toolbox X.

Однако устройство можно настроить таким образом, чтобы значок Mini

Toolbox X отображался в области уведомлений (см. «Настройка

поведения Mini Toolbox X» на стр. 105). Эта возможность полезна,

когда, например, необходимо начинать работу непосредственно в

Windows. Кроме того, устройство можно настроить так, чтобы при

запуске Mini Toolbox X запускалось любое из доступных приложений

(см. «Выбор приложений при запуске» на стр. 77).

Для запуска Mini Toolbox X в среде Windows выполните следующие

действия.

Дважды щелкните значок

на рабочем столе.

Примечание:Если приложение Mini Toolbox X было свернуто и отправлено в область

уведомлений, из этого расположения щелкните правой кнопкой мыши

по значку

и выберите Восстановить Mini ToolBox X.

Чтобы выйти из Mini Toolbox X, выполните следующие действия.

Нажмите .

Начало работы с устройством

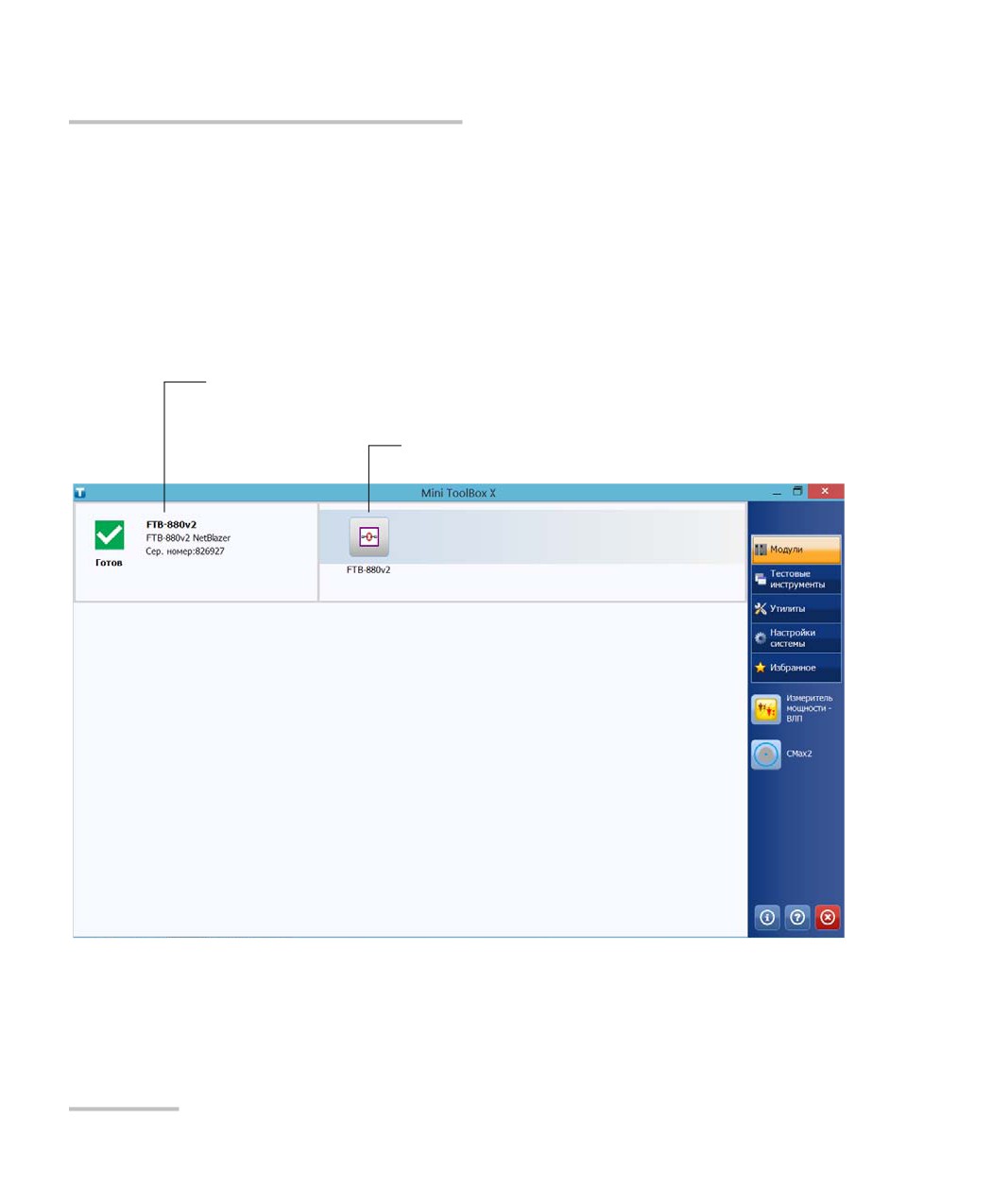

Запуск приложений модуля

Настройку модулей и управление ими можно осуществлять с помощью

специальных приложений в Mini Toolbox X.

Для запуска приложения модуля выполните следующие действия.

1. При необходимости нажмите кнопку Модули, чтобы отобразить

окно модулей.

Вставленный модуль

Приложения, специфичные для модуля

2. В строке, соответствующей требуемому модулю, нажмите значок

приложения, с которым нужно работать.
