ScanEx Image Processor v.5.0. Руководство - часть 24



Поле



ввода

 Облачно

  –  задает  порог облачности.

Значение разности 31 и  20 каналов,

большее  для  ночных  сцен  и  меньшее  для  дневных,  а  также  равное  заданному,

рассматривается как 100% облачность (значение 100 в результирующей маске).

Значения  разности  31  и  20  каналов,  лежащие  между  порогами

Чисто

и



Облачно

,



рассматриваются  как  вероятность  облачности,  изменяющаяся  от  0%

до 100%.



Группа



Вода

  –  задает  пороговые  значения  при  определении  облачности  над  водной

поверхностью.

В

группе



День

 и

Ночь

 – задаются пороги для дневных и ночных изображений:

Поле



ввода

 Чисто

 – задает порог безоблачности.

Поле



ввода

 Облачно

 – задает порог облачности.

Кнопка



Сохранить

 – позволяет сохранить заданные в полях значения в файл.

Кнопка



Открыть

 – позволяет загрузить значения из файла.

Кнопка



Задать

 – закрывает диалог, сохраняя установленные значения.

Кнопка



Сброс

 – устанавливает в поля значения по умолчанию.

Кнопка



Отмена

 – закрывает диалог без сохранения внесенных изменений.



Пункт

Настройки



  Маски  MODIS



  Глобальная  облачность

  главного  меню

программы  – открывает диалог настройки

Параметры глобальной  маски



облачности

(Рис

228). Для расчета маски в программе реализован алгоритм, описанный в

ATBD-MOD-06

.

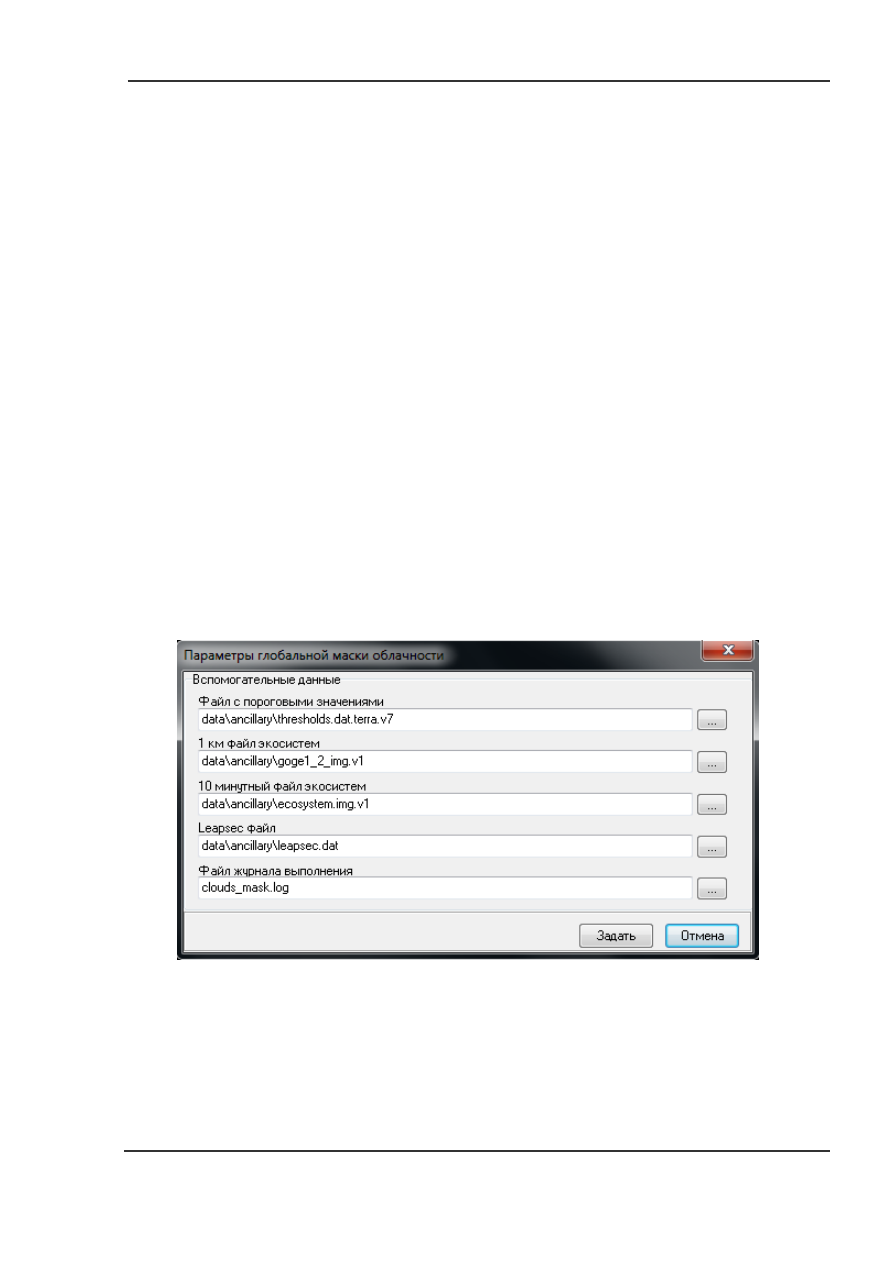

Рис 228.



Диалог

Параметры глобальной маски облачности



Поле



Файл с пороговыми значениями

 – задает путь к файлу с параметрами расчета маски.

Файл входит в комплект поставки программы для калибровки данных

MODIS IMAPP

.

Поле



1 км файл экосистем

 – задает путь к файлу

goge1_2_img.v1

.

Файл входит в комплект

поставки программы для калибровки данных

MODIS IMAPP

.



Поле



10 минутный файл экосистем

 – задает путь к файлу

ecosystem.img.v1

.

Файл входит

в комплект поставки программы для калибровки данных

MODIS IMAPP

.

Поле



Leapsec  файл

  –  задает  путь  к  файлу

leapsec.dat

.  Данный  файл  используется  в

программе  IMAPP,  его  необходимо  периодически  (один  раз  в  неделю)  обновлять

(

ftp://acdisx.gsfc.nasa.gov/pub/data/dbs/ancillary/



файл  может  быть  перемещен  в  другое

место)

.

Поле



Файл  журнала  выполнения

  –  задает  путь  для  log-файла  маски

Глобальной

облачности

.

Кнопка



Задать

  –  закрывает  диалог,  учитывая  внесенные  изменения.

Для  вступления  в  силу

внесенных изменений необходимо перезапустить программу.



Кнопка



Отмена

 – закрывает диалог без сохранения внесенных изменений.

Настройка параметров определения температуры земной поверхности

Пункт

Настройки



  Маски  MODIS



  Температура  поверхности  суши

главного

меню  программы  –  открывает  диалог  настроек  параметров  маски

температуры  земной

поверхности

 (

LST

 - Land Surface Temperature) (рис.219).

Расчет  маски  основан  на  алгоритме  "Generalized  split-window  LST",  описанном  в  "MODIS

Land-Surface Temperature Algorithm Theoretical Basis Document" (ATBD-MOD-11).

В качестве входных значений используются

значения излучения, регистрируемого в

31 и 32 каналах

, пересчитанные в соответствующие значения температур, значения широты

для  начального  приближения  температуры  и  влажности  воздуха,  зенитный  угол  сенсора,

значения  облачности  и  наличие  воды,  вычисляемые  для  исключения  соответствующих
пикселей.  При  коррекции  температуры  для  всех  пикселей  используется  среднее  значение

излучения (за исключением пикселей, определенных как имеющих

снежный покров

, для них

используется свои собственные значения). Кроме того, можно задать маски, в пределах которых

температура не рассчитывается (маска облачности, воды).

В  диалоге

Параметры  определения  температуры  суши

(Рис  229)  задаются  маски,  в

пределах которых температура не рассчитывается.

Группа

Не

определять

температуру

под

следующими масками

 –

позволяет

выбрать

те

маски,  под  которыми  не

надо

определять

температуру:

Флаг



Облачности



–

исключает  при  расчете

температур

пиксели,

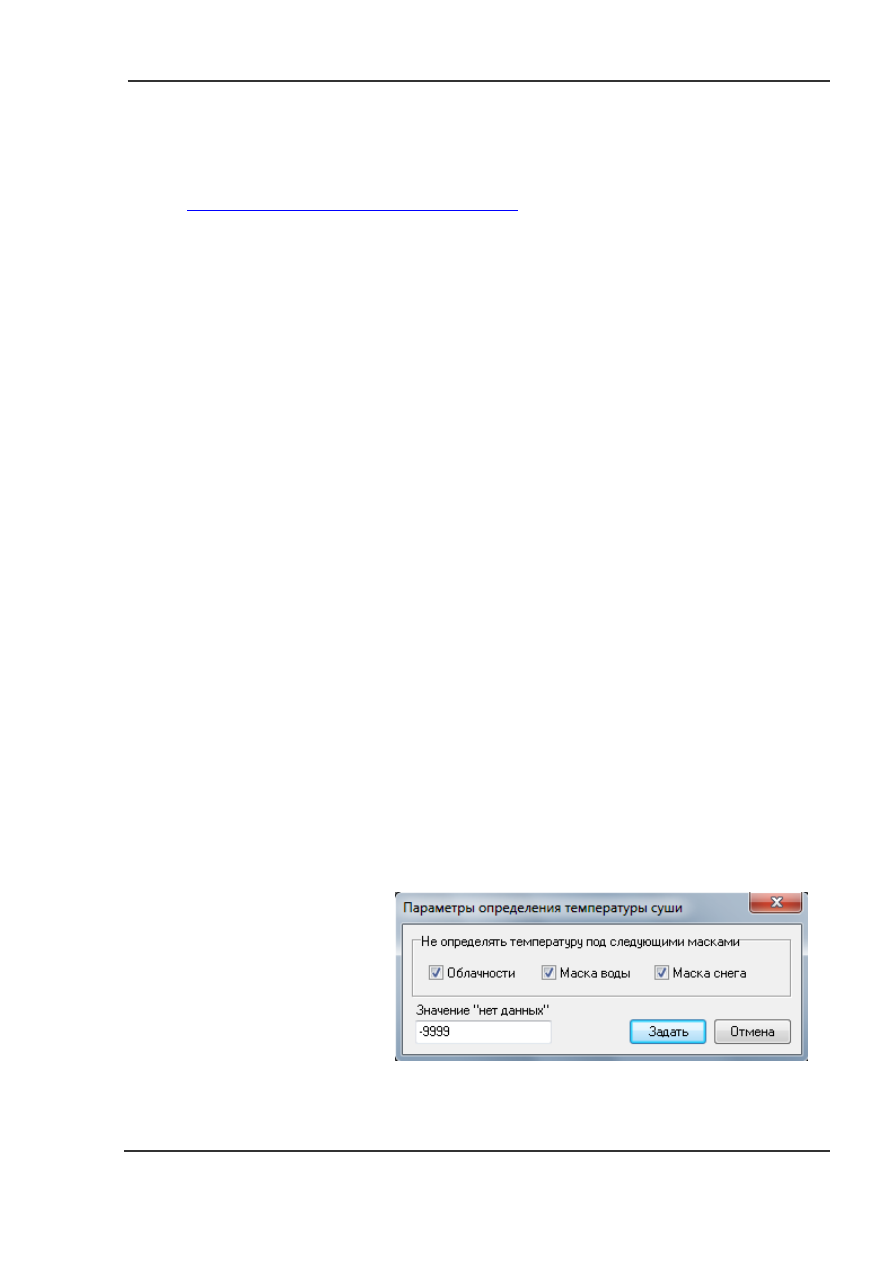

Рис 229.



Диалог

Параметры определения

температуры суши





определенные как облачность.

Флаг



Маска воды

 – исключает пиксели, определенные как вода.

Флаг



Маска  снега

  –  использует  собственные  значения  коэффициентов  для  пикселей,

определенных как снег.

Поле  ввода

Значение  «нет  данных»  -

задается  значение  «нет  данных»,  исключаемое  при

обработке и расчете статистических характеристик слоя.



Кнопка



Задать

 – закрывает диалог, учитывая внесенные изменения.

Кнопка



Отмена

 – закрывает диалог без сохранения внесенных изменений.

Настройка параметров детектирования ледового и снежного покрова

Для детектирования снежного и ледового покрова используются две маски:





Лед  на  воде  (Sea  Ice)

  –  для  детектирования  ледового  покрова  береговых  линий,

шельфов, морей и океанов.





Снег на суше (Land Snow)

 – для детектирования снежного покрова суши, озер, рек

и лесов.

Пункт

Настройки



  Маски  MODIS



  Лед  на  воде

  главного  меню  программы

вызывает диалог настройки параметров маски льда на воде (Рис 230).

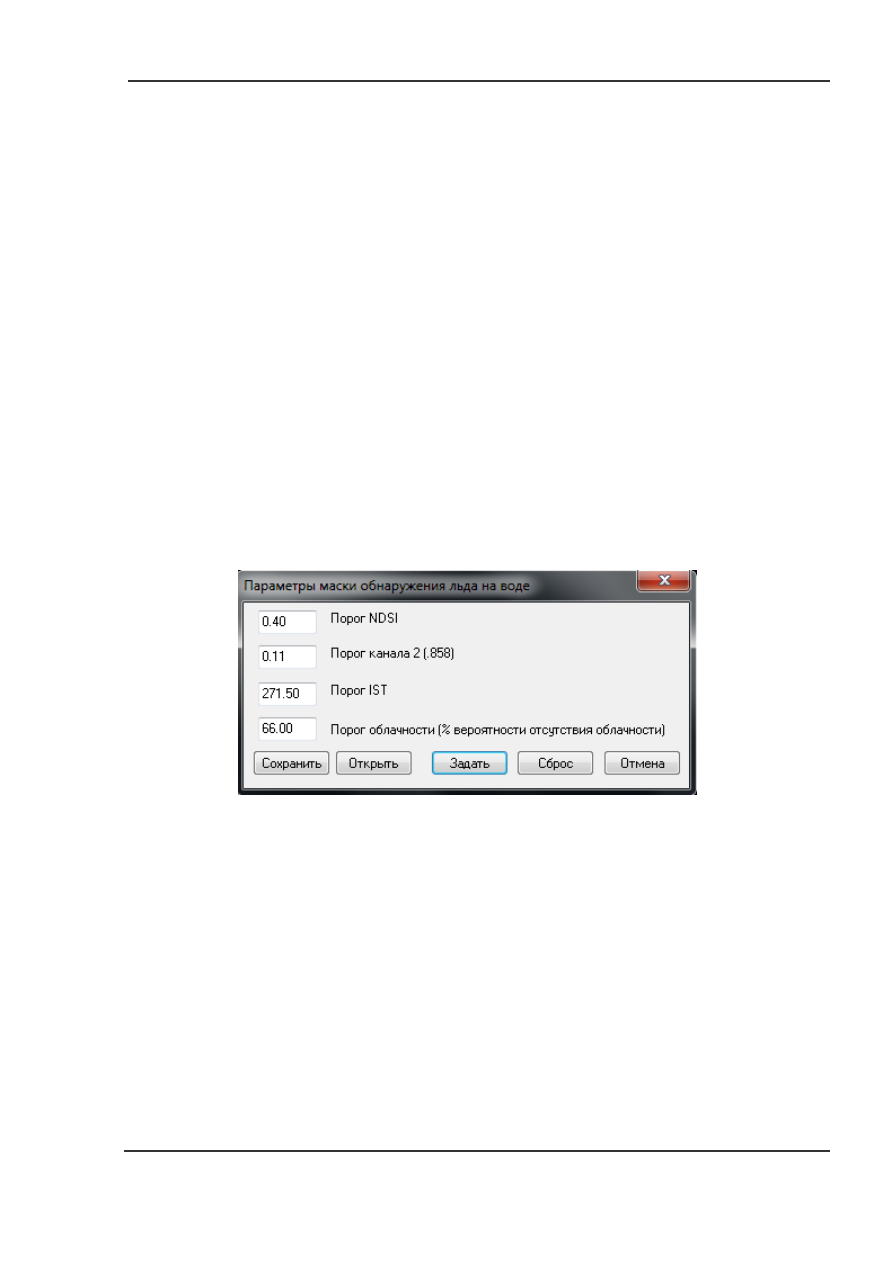

Рис 230.



Диалог

Параметры маски обнаружения льда на воде



В  данном  алгоритме  реализовано  определение  льда  на  основе

Normalized  Difference

Snow Index (NDSI)

  и

Ice Surface Temperature (IST),

  который  описан  в документе

ATBD-

MOD-10

. Индекс

NDSI

 сходен с индексом вегетации (

NDVI

) и основан на разнице поглощения

снегом  излучения  в  видимой  и  инфракрасной  области  спектра.  Поэтому

алгоритм  применим

только  в  дневное  время  суток,  в  вечернее  или  ночное  время  пиксели,  покрытые  льдом,

определены  не  будут

.  Индекс

NDSI

  рассчитывается  как  отношение  разности  к  сумме

коэффициентов  отражения  излучения  с  длиной  волны

555  нм  (4  канал)

  и

1640  нм  (6

канал)

.

NDSI = (4 канал – 6 канал)/(4 канал + 6 канал)

Нужно  сказать,  что  облака,  как  и  лед,  хорошо  отражают  излучение  в  видимой  области

спектра  и  поглощают  в  инфракрасной.  В  данном  алгоритме  используется  маска  облачности,



поэтому  пиксели,  закрытые  облачностью,  не  рассматриваются,  и  в  результате  считаются

непокрытыми льдом.

Пиксель  считается  покрытым  льдом,  если  значение

NDSI

  больше  или  равно  значению,

установленному в поле

Порог NDSI

 (по умолчанию 0.4), и значение

излучения на сенсоре

в

канале  2  (858  нм)

  больше  значения,  установленного  в  поле

Порог  канала  2  (.858)

(по

умолчанию  0.11).  Также  пиксель  считается  покрытым  льдом,  если  значение

IST

  (температура

поверхности льда) меньше значения, установленного в поле

Порог IST

(по умолчанию 271.50

K).  Процент  облачности  задается  в  поле

Порог  облачности  (%  вероятности  отсутствия

облачности)

.

Для  работы  алгоритма  необходима  точная  настройка  маски  облачности,  так  как

неопределенные  облака  могут  детектироваться  как  наличие  ледового  покрова.  Кроме  того,

ледовый  покров  определяется  только  для  береговых  линий,  шельфов,  морей  и  океанов,  для

чего  необходимо  наличие

Land/Sea

  маски  в  исходном  MOD03  файле  (подключается  при

обработке  в  программе  IMAPP).  В  противном  случае  пиксели  определяются  как  суша  и

алгоритмом не рассматриваются.

Кнопка



Сохранить

 – позволяет сохранить заданные в полях значения в файл.

Кнопка



Открыть

 – позволяет загрузить значения из файла.

Кнопка



Задать

 – закрывает диалог, сохраняя установленные значения.

Кнопка



Сброс

 – устанавливает в поля значения по умолчанию.

Кнопка



Отмена

 – закрывает диалог без сохранения внесенных изменений.



Для определения снежного и ледового покрова суши используется маска

Снег на суше

.

Пункт

Настройки



  Маски  MODIS



  Снег  на  суше

  главного  меню  программы

вызывает  диалог

Параметры  маски  снежного  покрова

  для  настройки  соответствующих

параметров (детектирования снежного покрова для суши, озер, рек и лесов) (Рис 231).



В

данном

алгоритме

реализовано  определение  снега  на
основе

Normalized Difference Snow

Index  (NDSI)

  и

Ice  Surface

Temperature

(IST),



который

рассматривается  в  документе

ATBD-

MOD-10

.  Индекс

NDSI

  схож  с

индексом

вегетации

(

NDVI

)

и

основан  на  разнице  поглощения

снегом  излучения  в  видимой  и

инфракрасной  области  спектра.  Поэтому  алгоритм  применим  только  в  дневное  время  суток,  в
вечернее  или  ночное  время  пиксели,  покрытые  льдом,  определены  не  будут.  Индекс

NDSI

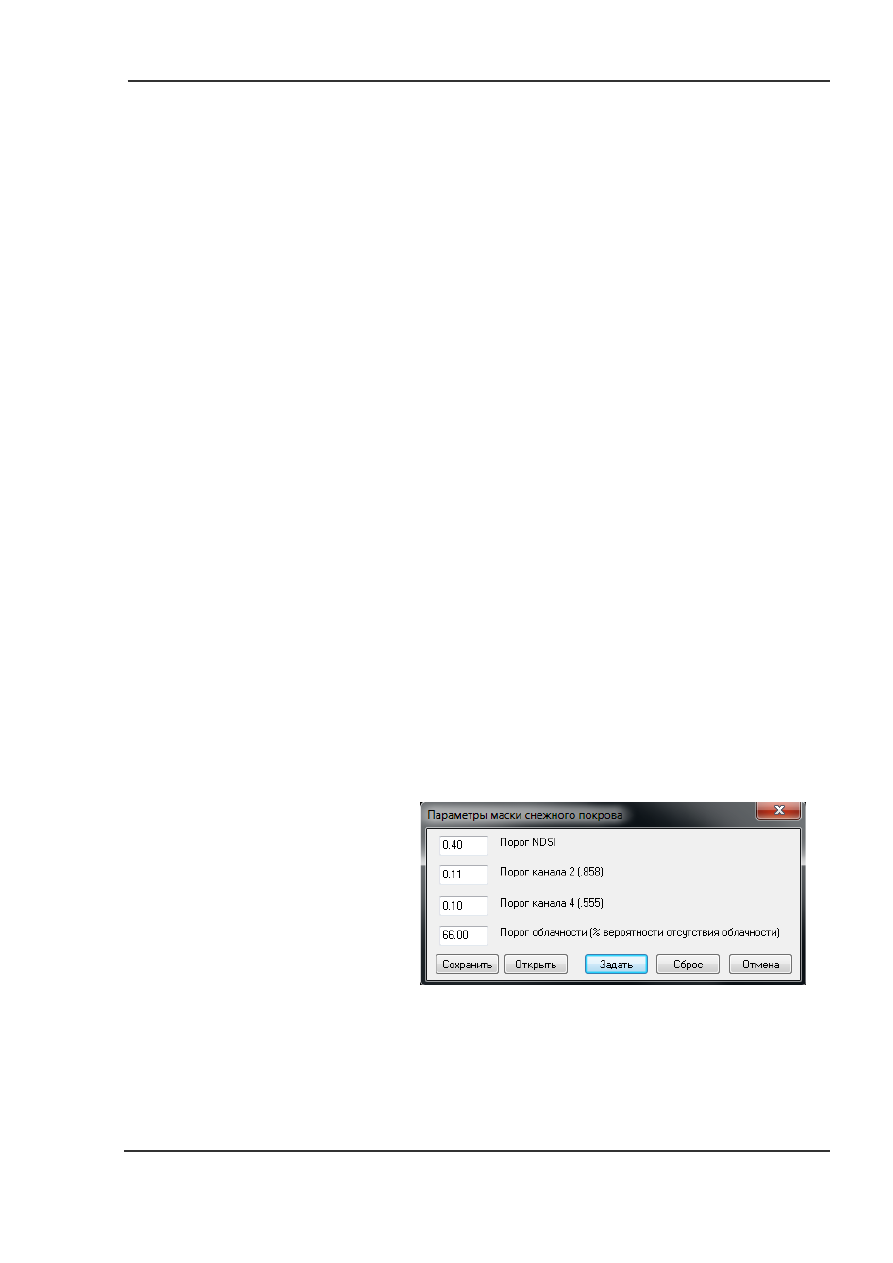

Рис 231.



Диалог

Параметры маски снежного

покрова



рассчитывается как отношение разности и суммы коэффициентов отражения

555 нм (4 канал)



и

1640 нм (6 канал)

 каналах.

NDSI = (Band4 – Band6)/(Band4 + Band6)

Нужно  сказать,  что  облака,  как  и  снег,  хорошо  отражают  излучение  в  видимой  области

спектра  и  поглощают  в  инфракрасной.  В  данном  алгоритме  используется  маска  облачности,  и

пиксели, закрытые облачностью, не рассматриваются, поэтому считаются непокрытыми снегом.

Пиксель  считается  покрытым  снегом,  если  значение

NDSI

  больше  или  равно  значению,

заданному  в  поле

Порог  NDSI

(по  умолчанию  0.4),  значение

излучения  на  сенсоре

  в

канале  2  (858  нм)

  больше  значения,  заданного  в  поле

Порог  канала  2  (.858)

(по

умолчанию 0.11), и значение

излучения на сенсоре в канале 4 (555 нм)

 больше значения,

заданного в поле

Порог канала 4 (.555)

(по умолчанию 0.10). Процент облачности задается в

поле

Порог облачности (% вероятности отсутствия облачности)

.

Для  работы  алгоритма  необходима  точная  настройка  маски  облачности,  так  как

неопределенные  облака  могут  детектироваться  как  наличие  снежного  покрова.  Кроме  того,

снежный  покров  определяется  только  для  суши,  озер,  рек  и  лесов,  для  чего  необходимо

наличие

Land/Sea

 маски в исходном

MOD03

 файле (подключается при обработке в программе

IMAPP

).

Настройка параметров расчета индексов вегетации NDVI и EVI

В программе возможен расчет индексов вегетации

NDVI

 и

EVI

 по алгоритмам, описанным

в

ATBD-MOD13

.

Получение

NDVI

 – возможно для данных всего масштабного ряда (разрешение 250, 500,

1000м).

NDVI = (BAND2 - BAND1) / (BAND2 + BAND1)



Получение EVI – возможно для данных 500 и 1000 м.

EVI = ((BAND2 - BAND1) / (BAND2 + C1*BAND1 - C2*BAND3 + L)) + (1 + L)



Пункт

  Настройки



 Маски MODIS



 NDVI/EVI

  главного меню  программы вызывает

диалог

настройки

параметров

масок

NDVI

и

EVI

(Рис 232).

В

диалоге

Параметры

индексов  NDVI  /  EVI

задаются

маски, в пределах которых индексы

вегетации не рассчитываются.

Флаг



Маска  облачности

  –

исключает  при  расчете

индексов

вегетации

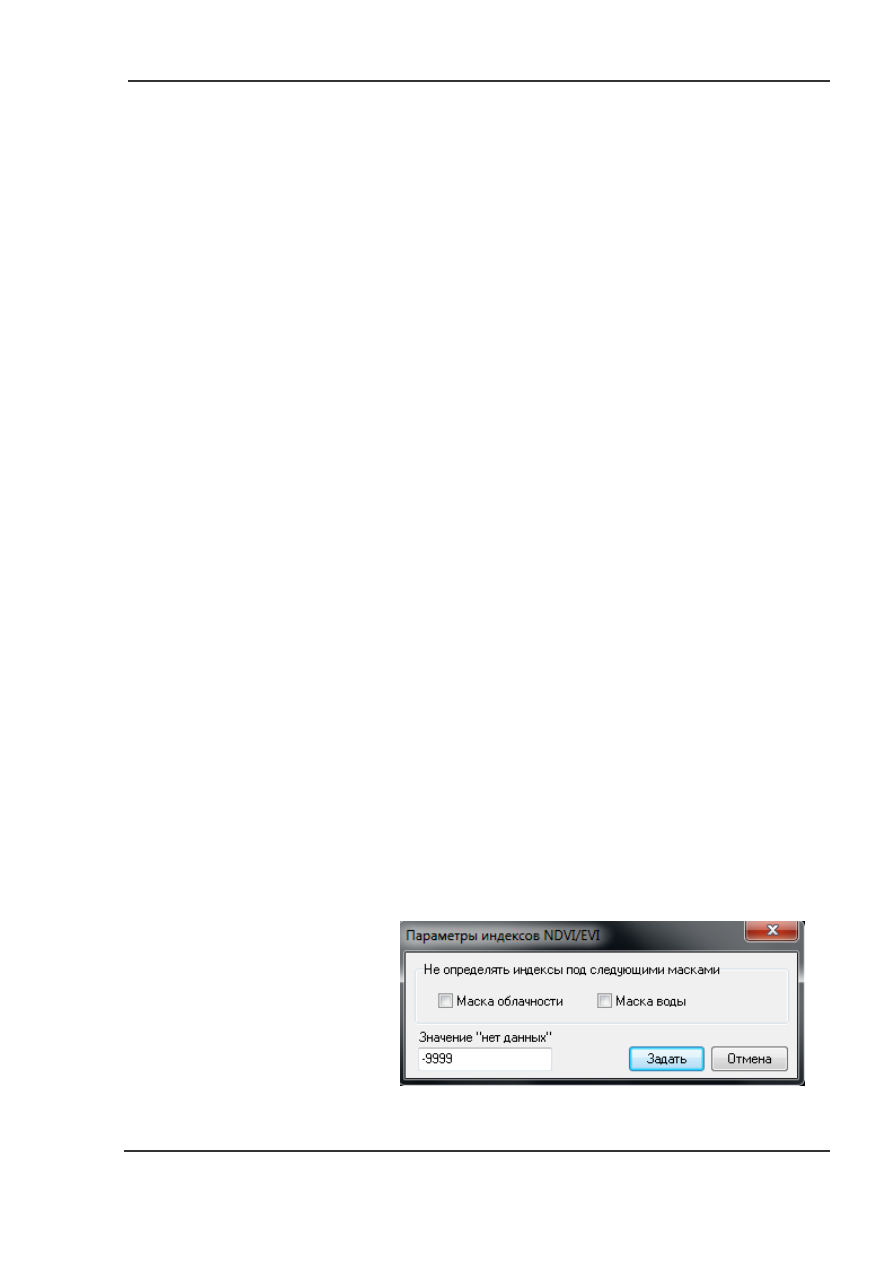

Рис 232.



Диалог Параметры индексов

NDVI/EVI





пиксели определенные как облачность.

Флаг



Маска воды

 – исключает пиксели определенные как вода.

Поле  ввода

Значение  «нет  данных»  -

задается  значение  «нет  данных»,  исключаемое  при

обработке и расчете статистических характеристик слоя.



Кнопка



Задать

 – закрывает диалог, учитывая внесенные изменения.

Кнопка



Отмена

 – закрывает диалог без сохранения внесенных изменений.





Приложение 3

Ссылки на описания некоторых реализованных алгоритмов (индексные изображения).





Преобразования Tasseled Cap (

Классификация







Вычисление Индексов







Tasseled

Cap

):

o



LANDSAT  MSS  DATA  (каналы  4  –  7,  Digital  Numbers):  Kauth  R.  J.,  Thomas  G.S.

Proceedings  of  the  Symposium  on  Machine  Processing  of  Remotely  Sensed  Data.  Purdue
University; West Lafayette, Indiana: 1976. The Tasseled Cap – a graphical description of the
spectral-temporal development of agricultural crops as seen by Landsat; pp. 4B4–4B51

o



Landsat  4  Thematic  Mapper  (DN),  Landsat  5  TM  (DN):  Crist,  E.  P.,  R.  Laurin,  and  R.  C.

Cicone

.  1986. Vegetation and soils information  contained in transformed  Thematic Mapper

data. In Proceedings of IGARSS' 86 Symposium, 1465-70. Ref. ESA SP-254. Paris: European
Space Agency



o



Landsat  7  ETM+  (at-sensor  reflectance):  Huang,  C.,  B.  Wylie,  L.  Yang,  C.  Homer,  and  G.

Zylstra.

“Derivation  of  a  Tasseled  Cap  Transformation  Based  on  Landsat  7  At-Satellite

Reflectance," USGS Staff - Published Research, Paper 621 (2002)



o



Landsat  7  ETM+  DN:  Lance  D.  Yarbrough,  Greg  Easson,  Joel  S.  Kuszmaul

.  Proposed

workflow  for  improved  Kauth–Thomas  transform  derivations.  Remote  Sensing  of
Environment, Volume 124, September 2012, Pages 810–818

o



SPOT-2 sensor (8-bit DN product): de Silva, M.R.L.F, 1991.

Determination of “Tasselled Cap”

transformation  parameters  for  images  obtained  by  the  SPOT  satellite,  Proceedings  of  the
Twenty-Fourth  International  Symposium  on  Remote  Sensing  of  Environment,  27–31  May,
Rio de Janeiro, Brazil, Vol. 1

o



IKONOS 2 (DN): Horne, J., 2003.

A Tasseled Cap Transformation for IKONOS Images. In:

Proceedings of the ASPRS: 2003 Annual Conference and Technology Exhibition



o



Quickbird 2 (DN 11-bit): Lance D. Yarbrough,  Greg Easson,  Joel S. Kuszmaul.

QUICKBIRD

2 TASSELED CAP TRANSFORM COEFFICIENTS: A COMPARISON OF DERIVATION METHODS.
In  “Global  Priorities  in  Land  Remote  Sensing”  October  23  –  27,  2005.  Sioux  Falls,  South
Dakota
