ScanEx Image Processor v.5.0. Руководство

посредством клика левой кнопки мыши совместно с зажатой кнопки Ctrl, либо

Shift.

Кнопка

Добавить

– позволяет добавить выделенные каналы к списку

группы

Каналы

Кнопка

Отмена

– используется для закрытия диалогового окна.

Группа

Параметры выделенного канала

– позволяет определить параметры, используемые

при вычислении отражательной способности:

Выпадающий список

Предустановка

– позволяет установить ранее сохраненные

специфичные для выделенного канала параметры: значения коэффициентов
масштабирования значений яркости в мощность излучения на сенсоре; состояние

флага

Определить минимальную яркость

; минимальное и максимальное значение

длины волны спектрального канала; коэффициент солнечного внеатмосферного

спектрального излучения.

Кнопка

Сохранить

– позволяет сохранить установленные значения для последующего

использования. Для сохранения значений, необходимо, в

выпадающем списке

ввести

название, и нажать кнопку

Сохранить

Элементы управления

Пересчет (W/m2/µm/sr)

– позволяют задать коэффициенты для

пересчета значений яркости из безразмерной величины в мощность излучения на

сенсоре

(

m )

Wm sr





Поле

Сдвиг

– задает коэффициент для сдвига.

Поле

Множ.

– задает множитель.

Данные параметры должны использоваться в случае, если при загрузке в программу не

выполнялось приведение значений яркости к мощности излучения на сенсоре.

Флаг

Определить минимальную яркость

– активирует

поле

для определения

минимального значимого значения яркости канала. В случае если поле не активно,

параметр вычисляется автоматически. При этом минимально значимой яркостью будет

являться значение, сумма пикселей которого не превышает 0.01% от общего числа
пикселей канала.

Подгруппа

Ширина спектрального диапазона (мкм)

– позволяет определить

спектральные характеристики выделенного канала:

Поле

Граница низ

– определяет нижнюю границу спектрального диапазона канала в

мкм.

Поле

Граница верх

– определяет верхнюю границу спектрального диапазона канала в

мкм.

Поле

Внеатмосферное Солнечное излучение

– определяет коэффициент среднего

солнечного внеатмосферного спектрального излучения ESUN

)





Подгруппа

Условия съемки

- определяет условия, при которых выполнялась съемка.

Выпадающий список

Зенитный угол Солнца

– задает зенитный угол солнца на момент

съемки в градусах. Вычисляется как





, где



- угол возвышения солнца в

градусах. В случае, если служебная информация содержит значения угла для
начала и окончания сканирования, для нахождения значения угла солнца

используется интерполяция, при этом, в

выпадающем списке

автоматически

устанавливается значение

Raster Grid

. В противном случае используется

значение зенитного угла солнца для центральной части снимка.

Поле

Угол отклонения от надира

– задает угол отклонения оптической оси сканера

от надира в градусах. В случае если служебная информация содержит значения

угла для начала и окончания сканирования, для нахождения значения угла

отклонения от надира используется интерполяция, при этом, в

выпадающем

списке

автоматически устанавливается значение

Raster Grid

. В противном

случае используется среднее значение угла отклонения от надира.

Поле

Месяц

– задает порядковый номер месяца года, в котором проводилась съемка.

Поле

День

– задает номер дня месяца (число) проведения съемки.

Поле

Дистанция до Солнца

– отображает вычисленное автоматически расстояние от

Земли до Солнца на дату съемки в астрономических единицах (au).

Подгруппа

Параметры атмосферы

– определяет параметры прозрачности атмосферы на

момент выполнения съемки:

Поле

Рэлеевское рассеяние

– задает значение нисходящей рассеянной интенсивности

излучения в

(

)





. Используется в варианте обработки DOS3,

определяется как нулевая оптическая плотность аэрозолей в спектральном

диапазоне 550 мкм, для Рэлеевской модели атмосферы.

Группа

Метод атмосферной коррекции

– позволяет выбрать один из доступных методов

атмосферной коррекции.

Выпадающий список

– используется для выбора метода пересчета исходных значений

мощности излучения на сенсоре (spectral radiance) к отражательной способности

(reflectance):



Без коррекции

– пересчет без использования атмосферной коррекции (TOA

reflectance)



DOS1

– выполняет пересчет c использованием модели коррекции DOS1



DOS2

– выполняет пересчет c использованием модели коррекции DOS2



DOS3

– выполняет пересчет c использованием модели коррекции DOS3



DOS4

– выполняет пересчет c использованием модели коррекции DOS4

Поле

Отраженное рассеянное излучение (%)

– задает процент Солнечного излучения

(Solar radiance) в рассеянном отраженном излучении (Path radiance), используется в

методах пересчета DOS1-DOS4. Для спектральных каналов видимого диапазона, как

правило, используется значение 1%, для ближних инфракрасных – 0.1%.

Флаг

Масштабировать выходные значения

– используется в случае необходимости

привести выходные значения отражательной способности к целочисленным значениям.

Поле

справа задает коэффициент для приведения значений.

Кнопка

Выполнить

– инициирует процесс вычисления отражательной способности.

Кнопка

Закрыть

– закрывает диалоговое окно.

Интерфейс Атмосферная коррекция 6S

Для вычисления отражательной способности при помощи параметрической модели 6S

используется

диалоговое окно

Атмосферная коррекция 6S

, доступное при выборе команды

Редактирование -> Атмосферная коррекция

главного меню программы

(Рис 211).

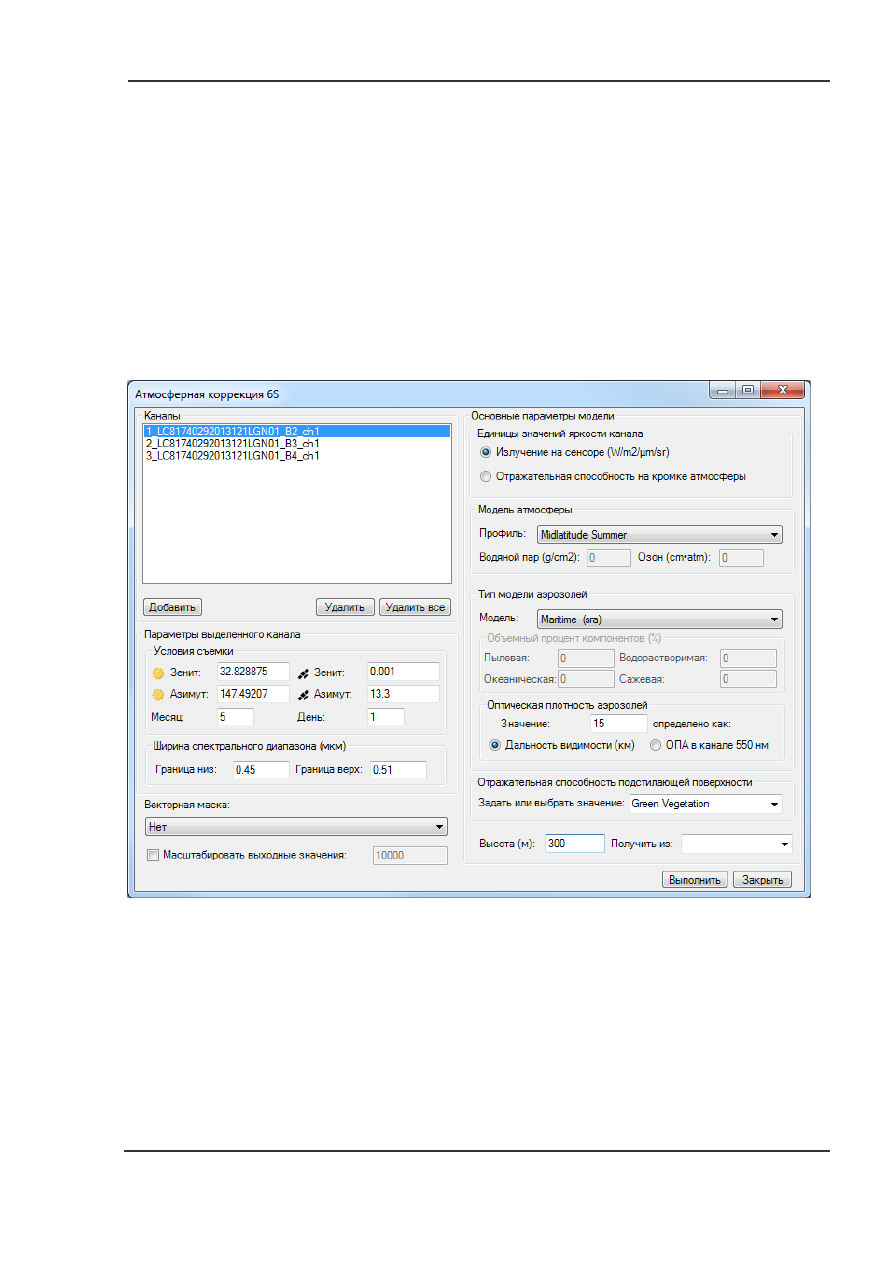

Рис 211.

Диалог

Атмосферная коррекция 6S

Группа

Каналы

– задает каналы, которые необходимо обработать.

Кнопка

Удалить

– позволяет исключить выделенные каналы из списка обрабатываемых.

Кнопка

Удалить все

– позволяет отчистить список обрабатываемых каналов.

Кнопка

Добавить

– вызывает диалоговое окно

Выбрать каналы

, используется для

выбора требуемых каналов (Рис 212).

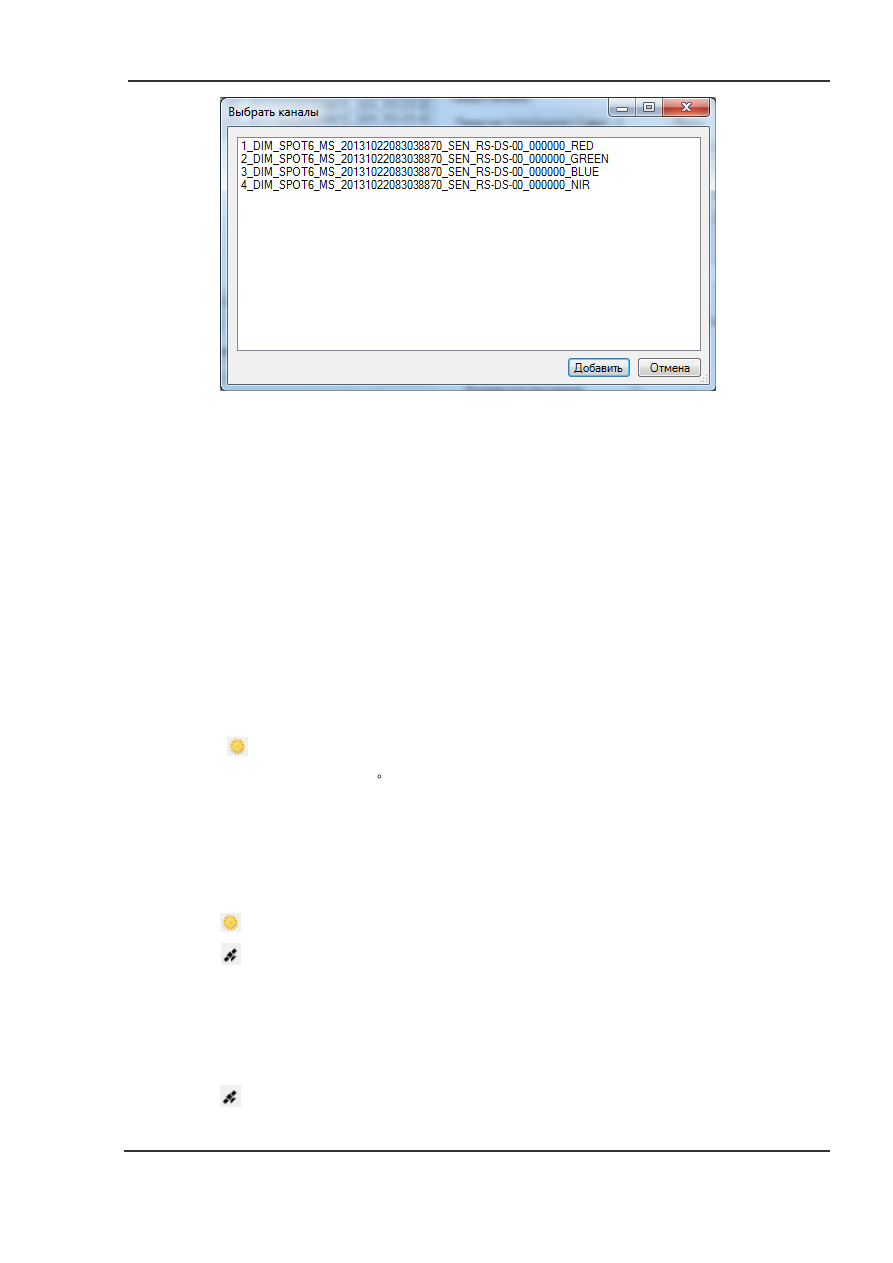

Рис 212.

Диалог

Выбрать каналы

В меню

Выбрать каналы

необходимо задать те каналы, которые будут добавлены для

вычисления

отражательной

способности.

Выбор

нескольких

каналов

осуществляется стандартными способами выбора файлов в Windows:

посредством клика левой кнопки мыши совместно с зажатой кнопки Ctrl, либо

Shift.

Кнопка

Добавить

– позволяет добавить выделенные каналы к списку

группы

Каналы

Кнопка

Отмена

– используется для закрытия диалогового окна.

Группа

Параметры выделенного канала

– позволяют определить параметры, используемые

при вычислении отражательной способности.

Подгруппа

Условия съемки

- определяет условия, при которых выполнялась съемка.

Поле

Зенит

– задает зенитный угол солнца на момент съемки в градусах.

Вычисляется как





, где



- угол возвышения солнца в градусах. В случае

если служебная информация содержит значения угла для начала и окончания

сканирования, для нахождения значения угла солнца используется

интерполяция. В противном случае используется значение зенитного угла

солнца для центральной части снимка.

Поле

Азимут

– задает азимут солнца градусах.

Поле

Зенит

– задает угол отклонения оптической оси сканера от надира в градусах.

В случае если служебная информация содержит значения угла для начала и

окончания сканирования, для нахождения значения угла отклонения от надира

используется интерполяция. В противном случае используется среднее значение
угла отклонения от надира.

Поле

Азимут

– задает азимут съемки в градусах.

Поле

Месяц

– задает порядковый номер месяца года, в котором проводилась съемка.

Поле

День

– задает номер дня месяца (число) проведения съемки.

Подгруппа

Ширина спектрального диапазона (мкм)

– позволяет определить

спектральные характеристики выделенного канала.

Поле

Граница низ

– определяет нижнюю границу спектрального диапазона канала в

мкм.

Поле

Граница верх

– определяет верхнюю границу спектрального диапазона канала в

мкм.

Группа

Основные параметры модели

– определяет основные параметры модели при

вычислении отражательной способности:

Подгруппа

Единицы значений яркости канала

– определят единицы, в которых

хранятся значения яркости пикселей канала:

Переключатель

Излучение на сенсоре (W/m2/µm/sr)

– яркости представлены как

значения мощности излучения на сенсоре.

Переключатель

Отражательная способность на кромке атмосферы

– яркости

представлены как значения отражательной способности на кромке атмосферы

(TOA reflectance) .

Подгруппа

Модель атмосферы

– определяет тип атмосферы при моделировании газового

поглощения.

Выпадающий список

Профиль

– позволяет выбрать один из доступных атмосферных

профилей:



Нет газового поглощения

(модель поглощения газов не используется)



Тропический



Средние широты - лето



Средине широты - зима



Субарктический - лето



Субарктический - зима



Стандартный США-62



Стандартный США-62 с парами воды и озоном

Поле

Водяной пар (г/см

)

– позволяет определить суммарную концентрацию

водяного пара (H2O), доступно при выборе типа модели

Стандартный США-62

с парами воды и озоном

Поле

Озон (см·атм.)

– позволяет определить суммарное содержание озона (O

доступно при выборе типа модели

Стандартный США-62 с парами воды и

озоном

Подгруппа

Тип модели аэрозолей

– определяет параметры модели рассеяния:

Выпадающий список

Модель

– используется для выбора модели аэрозолей:



Нет рассеяния

аэрозолями

(модель рассеяния не используется),



Континентальная,



Морская,



Городская,



Пустыни,



Горение биомассы,



Стратосферная,



Определить параметры

(позволяет определить процентное содержание

каждой компоненты).

Подгруппа

Объемный процент компонентов (%)

– активна в случае выбора модели

аэрозолей

Определить параметры

, позволяет самостоятельно определить

состав аэрозолей:

Поле

Пылевого

задает процент пылевой компоненты

Поле

Океанического

–

задает процент океанической компоненты

Поле

Водорастворимого

–

задает процент водорастворимой компоненты

Поле

Сажевого

–

задает процент сажевой компоненты

Сумма значений процентного содержания компонентов должна равняться 1.

Подгруппа

Оптическая плотность аэрозолей

– позволяет определить параметр

оптической плотности при моделировании рассеяния:

Поле

Значение

–

позволяет задать параметр оптической плотности аэрозолей

Переключатель

Дальность видимости (км)

–

интерпретирует заданный параметр

как максимальную дальность наземного наблюдения в километрах

Переключатель

ОПА в канале 550 нм

–

интерпретирует заданный параметр как

оптическую плотность аэрозолей, измеренную в спектральном диапазоне

550 нм (AOD550)

Поле

Высота (м)

– позволяет указать среднюю высоту местности над уровнем моря.

Выпадающий список

Получить из

– позволяет автоматически вычислить среднюю высоту

местности по загруженной в программу ЦМР.

Выпадающий список

Векторная маска

– позволяет ограничить область вычислений при

помощи векторной маски или прямоугольной области.

Флаг

Масштабировать выходные значения

– используется в случае необходимости

привести выходные значения отражательной способности к целочисленным значениям.

Поле

справа задает коэффициент для приведения значений.

Кнопка

Выполнить

– инициирует процесс вычисления отражательной способности.

Кнопка

Закрыть

– закрывает диалоговое окно.

Топографическая коррекция растров

Топографическая коррекция (ТК) предназначена для восстановления значений

отражательной способности затененных участков растра, при этом сближаются значения

отражательной способности идентичных объектов, находящихся на участках разной степени

освещенности.

Описание алгоритма топографической коррекции

Интенсивность солнечного излучения – суммарная величина, складывающаяся из прямой

и рассеянной составляющих. Благодаря тому, что затененные участки имеют ненулевые

значения, возможно вычислить долю прямого излучения, что, в дальнейшем, позволяет

восстановить значения отражательной способности поверхности.

Методы ТК, реализованные в данном модуле, основаны на моделировании условий

освещенности совместно с использованием растровых данных ЦМР. Для более точной

коррекции, растр ЦМР должен быть с таким же или даже большим пространственным

разрешением, что и корректируемый спектральный растр. На основе ЦМР растра вычисляется

косинус угла между нормалью к поверхности и направлением солнечного излучения. Данная

величина, называемая

освещенностью

(

), варьируется в диапазоне значений от -1 до +1 и

может быть вычислена по формуле:





cos

sin

cos



 







где



угол наклона поверхности,



- зенитный угол солнца,



- азимутальный угол

солнца,



- экспозиция склона.

Реализованные методы ТК для вычисления значений растров с горизонтальной

поверхностью

(



)

по значениям, зарегистрированным на наклонной поверхности

(



)

можно описать следующими формулами (Таблица 13):

Таблица 13.

Методы топографической коррекции, реализованные в программе:

Minnaert Correction with Slope (Riano et al. 2003)

cos























Minnaert Correction with Slope (Law & Nichol 2004)

cos

























Minnaert Correction

cos



















Cosine Correction (Civco 1989)















 















Cosine Correction (Teillet et al. 1982)

cos



















где, в дополнение к ранее введенным величинам, используется

- среднее всех

значений

корректируемой области,

- константа Миннаэрта.

Константа Миннаэрта

может быть задана пользователем на форме в виде параметра

или определена для каждого корректируемого канала автоматически как параметр линейной

регрессии следующего вида, где

 



являются параметрами линейной регрессии

(Таблица 14).

Таблица 14.

Варианты определения константы Миннаэрта в зависимости от

выбранного алгоритма

Minnaert Correction with Slope (Riano et

al. 2003)





 





cos













Minnaert Correction with Slope (Law &

Nichol 2004)





 

cos



























Minnaert Correction

 

cos





















При включении параметра "Варьируемая от угла наклона константа Миннаэрта" константа

Миннаэрта вычисляется отдельно в нескольких диапазонах значений угла наклона поверхности.

При этом при коррекции используется интерполированное значение K для соответствующего

значения угла наклона поверхности.

Интерфейс Топографическая коррекция.

Для топографической коррекции используется

диалоговое окно

Топографическая

коррекция

, доступное при выборе команды

Редактирование -> Топографическая

коррекция

, главного меню программы (Рис 214).

Группа

Каналы

– позволяет задать каналы для топографической коррекции.

Кнопка

Добавить

– вызывает диалоговое окно

Выбрать каналы

, используемое для

выбора требуемых каналов (Рис 213):

Список

растров – позволяет

выбрать растры для

выполнения

топографической

коррекции.

Кнопка

Добавить

–

позволяет добавить

выделенные каналы к

списку

группы

Каналы

Кнопка

Отмена

–

используется

для

закрытия диалогового окна.

Кнопка

Удалить

– позволяет

исключить выделенные

каналы

из

списка

обрабатываемых.

Кнопка

Удалить

все

–

позволяет

отчистить

список обрабатываемых

каналов.

Группа

Условия

съемки

выделенного канала

–

определяет условия, при
которых

выполнялась

съемка:

Поле

Зенит

Солнца

– задает

зенитный угол солнца на

момент

съемки

градусах.

Вычисляется

как





, где



угол возвышения солнца

в градусах. В случае,

если

служебная

информация

содержит

значения угла для начала

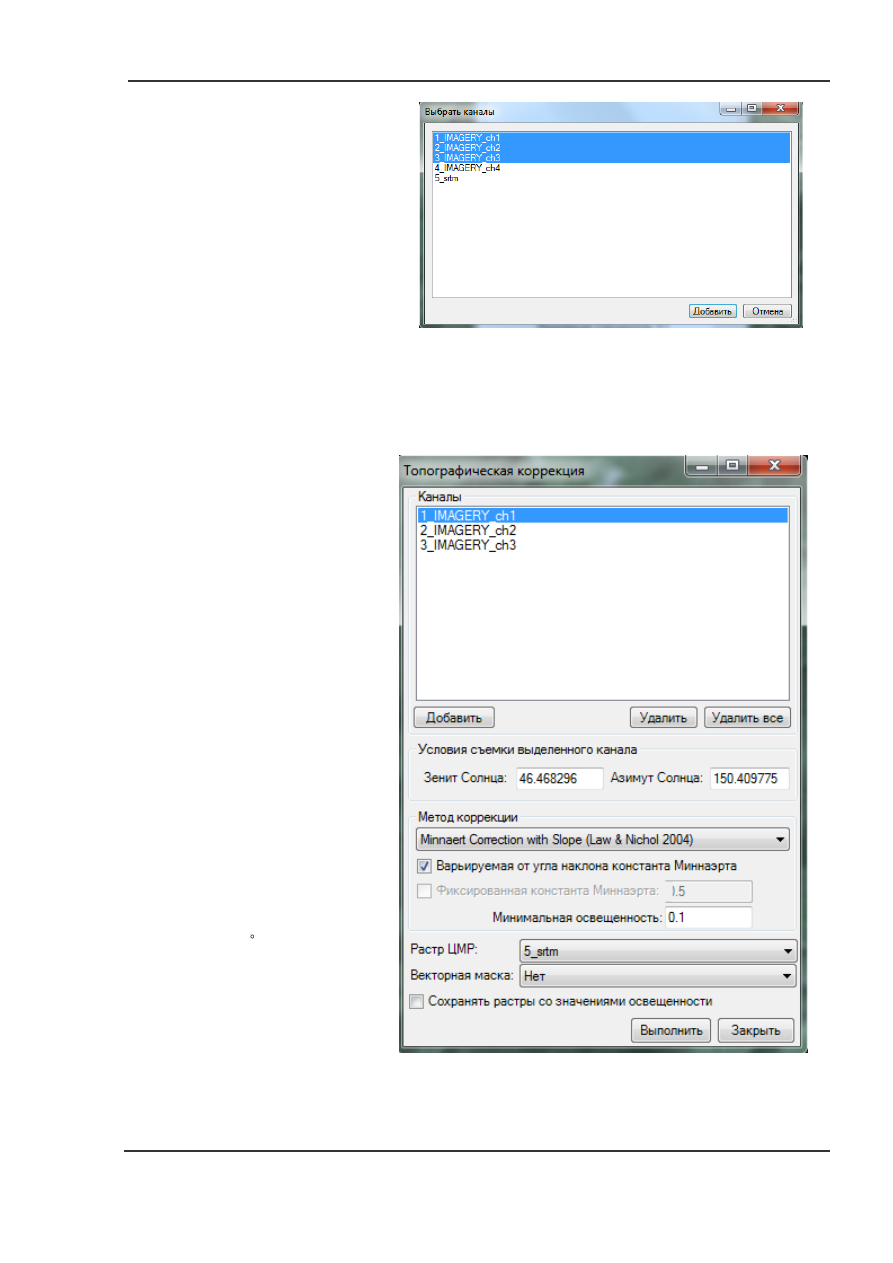

Рис 213.

Диалог

Выбрать каналы

в процессе

Топографической коррекции

Рис 214.

Диалог

Топографическая коррекция

и окончания сканирования, то для нахождения значения угла солнца используется

интерполяция. В противном случае используется значение зенитного угла солнца для

центральной части снимка.

Поле

Азимут Солнца

– задает азимут солнца в градусах.

Группа

Метод коррекции

– определяет метод и параметры для осуществления

топографической коррекции выбранных растров.

выпадающем списке

- необходимо выбрать один из доступных методов коррекции:



Minnaert Correction with Slope (Riano et al. 2003)



Minnaert Correction with Slope (Law & Nichol 2004)



Minnaert Correction



Cosine Correction (Civco 1989)



Cosine Correction (Teillet et al. 1982)

Флаг

Варьируемая от угла наклона константа Миннаэрта

– доступный при выборе

методов с использованием константы Миннаэрта, позволяет включить режим, при

котором константа Миннаэрта вычисляется отдельно в нескольких диапазонах

значений угла наклона поверхности. При этом, при осуществлении коррекции,

используется

интерполированное

значение

константы

Миннаэрта

для

соответствующего значения угла наклона поверхности.

Флаг и поле

Фиксированная константа Миннаэрта

– позволяют задать фиксированное

значение константы Миннаэрта для использования в соответствующих методах.

Поле

Минимальная освещенность

- задает минимальное значение, которое может

принимать величина

освещенности

Выпадающий список

Растр ЦМР

– позволяет выбрать растр ЦМР, который используется для

вычисления

освещенности

и углов наклона поверхности и экспозиции склона.

Выпадающий список

Векторная маска

– позволяет ограничить область вычислений при

помощи векторной маски или прямоугольной области.

Флаг

Сохранять растры со значениями освещенности

– включает режим сохранения

растра с вычисленными значениями

освещенности

для выбранных растров, условий

съемки и ЦМР. Если базис и условия съемки нескольких растров совпадают, то для них

создается только один растр со значениями освещенности.

Кнопка

Выполнить

– инициирует процесс вычисления отражательной способности.

Кнопка

Закрыть

– закрывает диалоговое окно.

Civco, D. L. (1989): 'Topographic Normalization of Landsat Thematic Mapper Digital Imagery',

Photogrammetric Engineering and Remote Sensing, 55(9), pp.1303-1309.

Law, K.H., Nichol, J. (2004): 'Topographic Correction for Differential Illumination Effects on Ikonos

Satellite Imagery', ISPRS 2004 International Society for Photogrammetry and Remote Sensing.

Riano, D., Chuvieco, E. Salas, J., Aguado, I. (2003): 'Assessment of Different Topographic Corrections in

Landsat-TM Data for Mapping Vegetation Types', IEEE Transactions on Geoscience and Remote
Sensing, 41(5), pp.1056-1061.

Teillet, P.M., Guindon, B., Goodenough, D.G. (1982): 'On the slope-aspect correction of multispectral

scanner data', Canadian Journal of Remote Sensing, 8(2), pp.1537-1540.

Оформление и подготовка к печати

В программе существует возможность оформления и подготовки к печати результатов

обработки.

Для перехода в режим оформления необходимо выполнить команду

Компоновка



Создать компоновку

, программа перейдет в режим

Компоновки

, будет открыто новое окно

Компоновка

и панель инструментов (Рис 215).

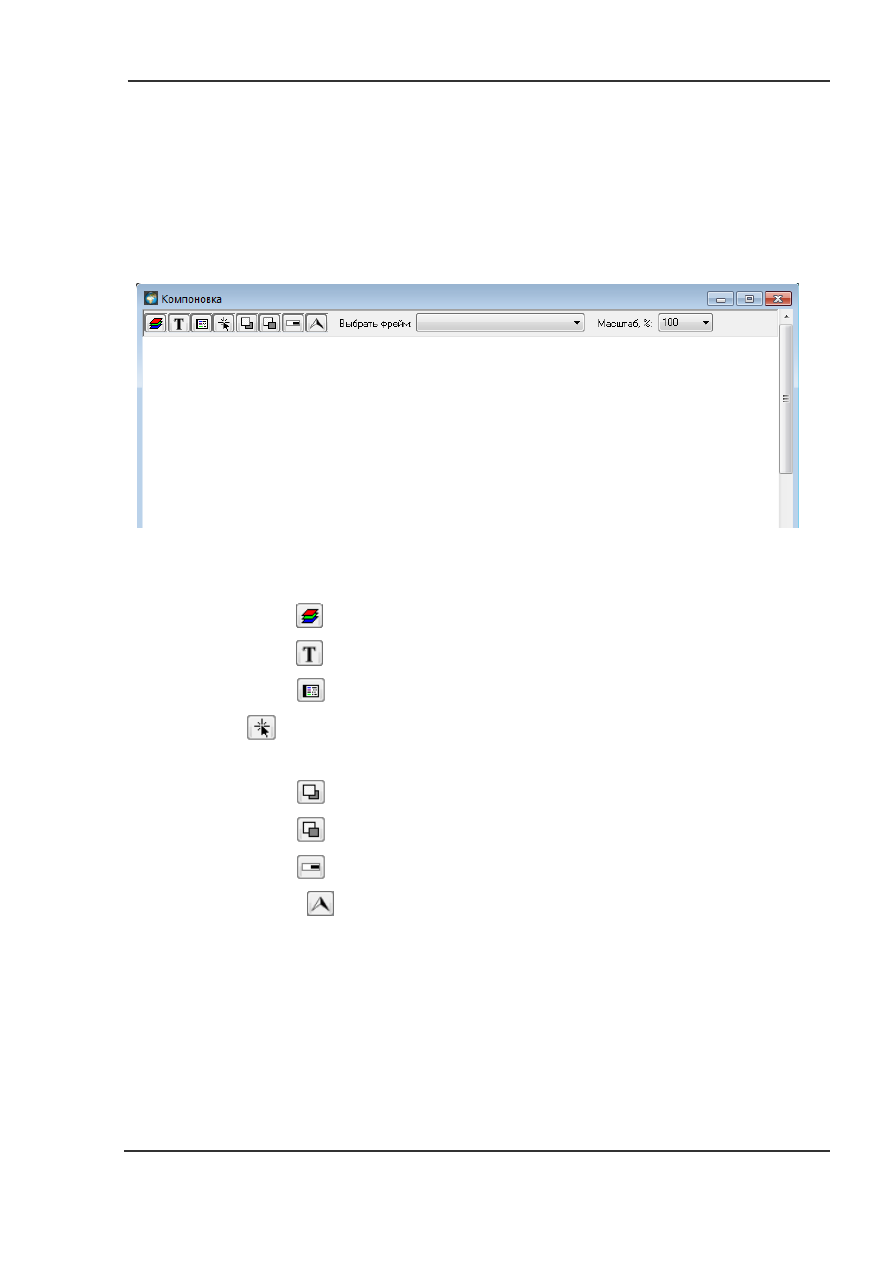

Рис 215.

Режим

Компоновка

Функционал окна компоновки состоит из следующих инструментов:

Быстрая кнопка

– позволяет создать фрейм с растровыми данными.

Быстрая кнопка

– позволяет создать фрейм с текстом.

Быстрая кнопка

– позволяет создать фрейм с легендой.

Быстрая кнопка

– вызывает инструмент «стрелка», который используется для выделения,

перемещения и изменения размера фрейма.

Быстрая кнопка

– переносит выделенный фрейм на передний план.

Быстрая кнопка

– переносит выделенный фрейм на задний план.

Быстрая кнопка

– позволяет создать фрейм с масштабной линейкой.

Быстрая кнопка

– позволяет создать фрейм со стрелкой на север (изображение

стрелки задается из графического файла)

выпадающем

списке

Выберите фрейм

– задается имя активного фрейма.

выпадающем

списке

Масштаб, %

– задается масштаб отображения всего макета.

Настройка параметров компоновки

Для настройки параметров компоновки необходимо выполнить команду

Компоновка



Параметры компоновки

. В результате будет открыт диалог настройки параметров

компоновки

Параметры компоновки

(Рис 216).

Поле ввода

DPI

– задает количество

точек на дюйм.

Поле

Цвет фона

– задает цвет фона

компоновки.

Кнопка

Применить

– подтверждает

выбор и закрывает диалог.

Кнопка

Отмена

– отвергает выбор и

закрывает диалог.

Макет компоновки можно сохранить в файл. Для сохранения макета необходимо выполнить

команду

Компоновка



Сохранить компоновку

главного меню программы, для загрузки

макета выполните команду

Компоновка



Открыть компоновку

Создание и настройка параметров растрового фрейма

Для создания нового растрового фрейма необходимо нажать быструю кнопку

панели

инструментов

Компоновка

и кликнуть левой клавишей мыши в требуемом месте на

компоновке. В результате появится прямоугольное окошко с изображением (Рис 217).

Рис 217.

Создание компоновки изображения

В растровый фрейм копируется содержимое активного рабочего окна с учетом настроек

яркости, контраста, текущего масштаба и пространственного положения, установленных в

рабочем окне. Все последующие изменения в данном рабочем окне также отображаются в

привязанном к нему растровом фрейме компоновки.

Для настройки параметров растрового фрейма необходимо:

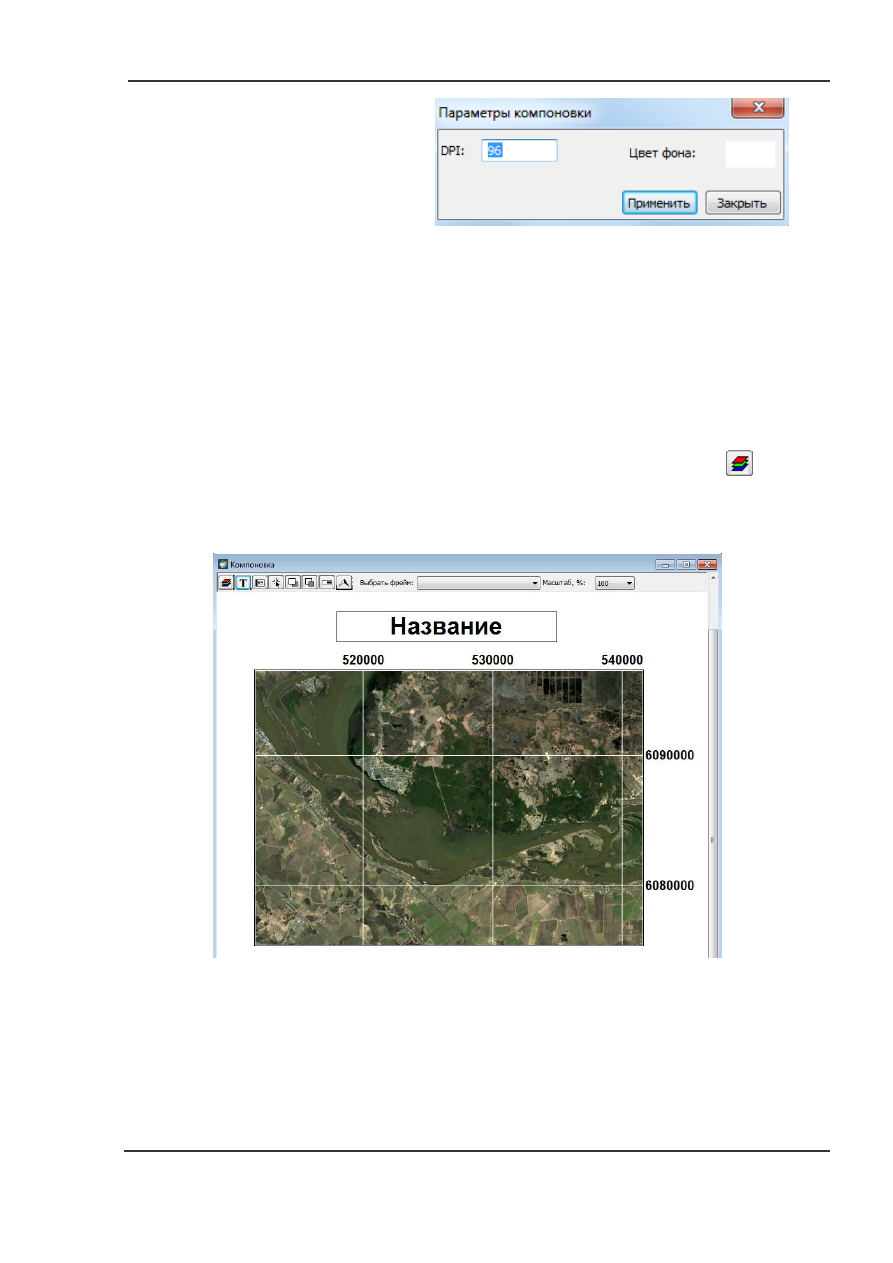

Рис 216.

Диалог

Параметры компоновки

Выделить требуемый фрейм, для чего выбрать его название из выпадающего списка

Выбрать фрейм

панели инструментов

Компоновка

или кликнуть на нем левой

клавишей мыши, предварительно нажав быструю кнопку

Кликнуть правой клавишей мыши на выделенном фрейме или выполнить команду

Компоновка



Свойства фрейма

главного меню программы. В результате будет

открыт диалог

Параметры растрового фрейма

(Рис 218).

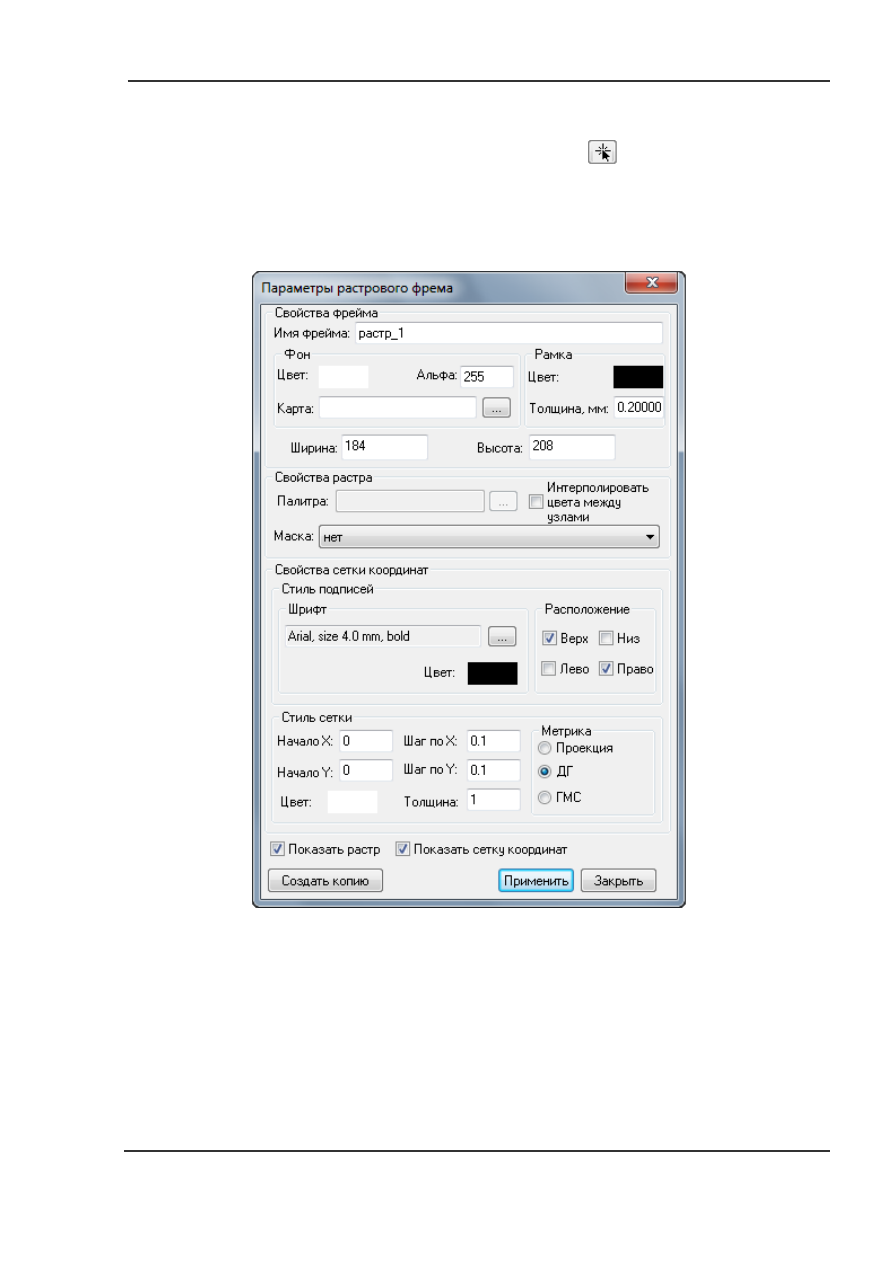

Рис 218.

Диалог

Параметры растрового фрейма

Группа

Свойства фрейма

– отвечает за параметры отображения фрейма.

поле

ввода

Имя фрейма

– задается имя фрейма, которое будет отображаться в списке

Выбрать фрейм

панели инструментов

Компоновка

Группа

Фон

– задает свойства фона фрейма:

Поле

Цвет:

– задает цвет фона.

Поле

ввода

Альфа:

– задает порог прозрачности в диапазоне [0-255], значение 0

соответствует полной прозрачности.

Поле

Карта:

– позволяет подгрузить фоновое изображение в распространенных

форматах изображений (bmp, jpg, gif, tga).

Группа

Рамка

– задает свойства рамки:

Поле

Цвет:

–

задает цвет рамки

Поле ввода

Толщина, мм:

–

задает толщину рамки фрейма

Поле ввода

Ширина:

– задает ширину фрейма (в мм).

Поле ввода

Высота:

– задает высоту фрейма (в мм).

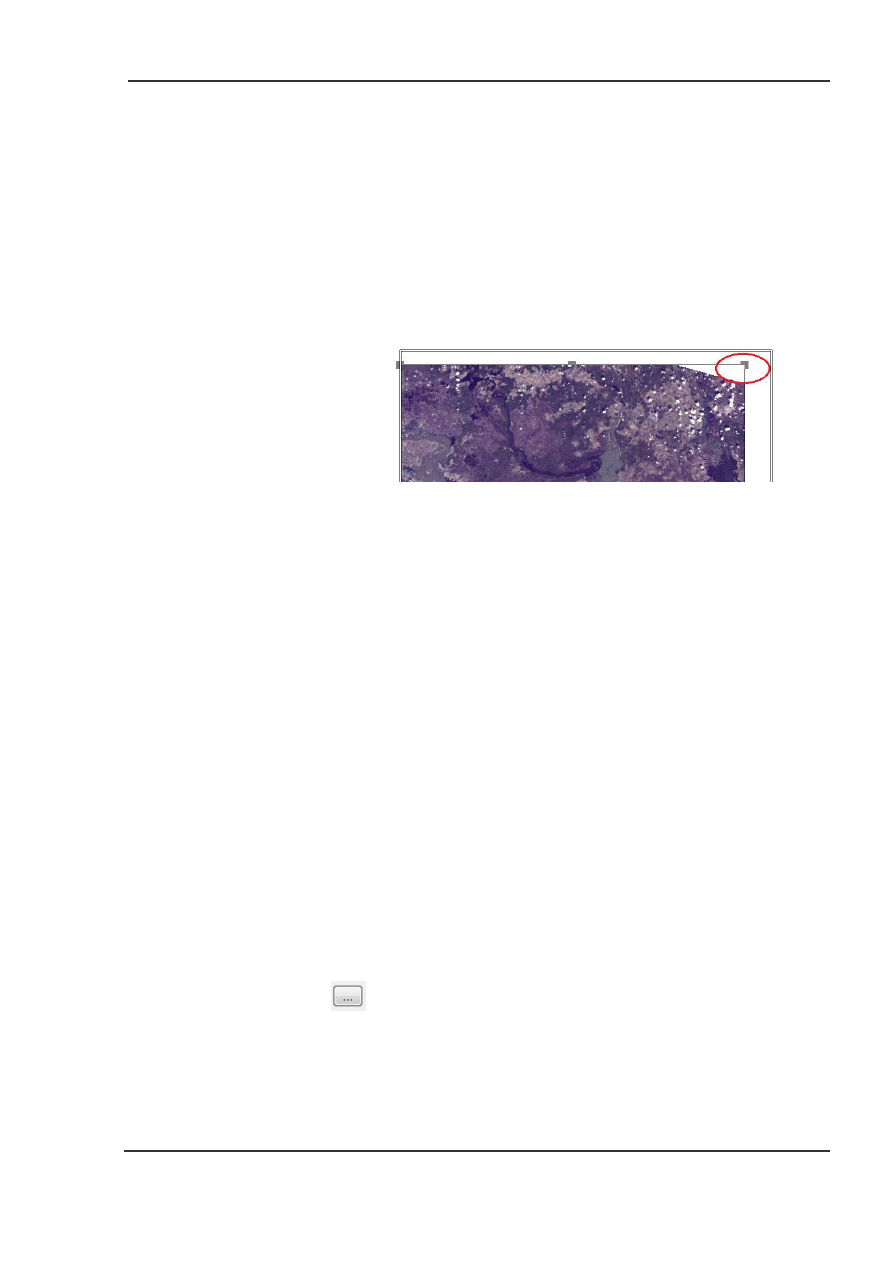

Размеры любого фрейма можно настраивать непосредственно раздвигая края рамки на

нужные расстояния:
для

этого

необходимо навести

на

серый

прямоугольник или

уголок

на

рамке

фрейма, зажать на

нем левую клавишу

мыши и передвинуть
его на новую позицию (Рис 219)

Группа

Свойства растра

– задает параметры для отображения растровых данных в поле

фрейма.

Поле

Палитра

– задает файл цветовой палитры (*.icp, *.icxleg, *.clr). Отображение с

помощью цветовой палитры доступно для одноканальных (моно) изображений.

Флаг

Интерполировать цвета между узлами –

включает / выключает отображение

плавных переходов между разными цветами (узлами) палитры для отображения

растрового фрейма с использованием градиентной палитры (*.icp).

Выпадающий список

Маска

– позволяет выбрать один из вариантов ограничения области

отображения растра внутри фрейма:



Выбранный регион

– выделенная прямоугольная область;



Нет

– без ограничений;



Векторный слой – ограничение отдельным векторным слоем.

Группа

Свойства сетки координат

– отвечает за параметры сетки координат.

Группа

Стиль надписей

– отвечает за параметры отображения подписей:

Группа

Шрифт

– отвечает за параметры шрифта:

Поле и кнопка

–

служат для перехода в стандартный диалог настройки

параметров шрифта.

Поле

Цвет

–

задает цвет шрифта

Группа

Расположение

– отвечает за расположение подписей:

Флаг

Верх

–

включает / выключает отображение подписей сверху

Рис 219.

Изменение Ширины и Высоты фрейма вручную

Флаг

Низ

–

включает / выключает отображение подписей снизу

Флаг

Лево

–

включает / выключает отображение подписей слева.

Флаг

Право

–

включает / выключает отображение подписей справа.

Группа

Стиль сетки

– отвечает за параметры отображения сетки координат:

Поле

ввода

Начало X:

– задает начало координат по оси

Поле

ввода

Начало Y:

– задает начало координат по оси

Поле

ввода

Шаг по X:

– задает шаг ячейки по оси

Поле

ввода

Шаг по Y:

– задает шаг ячейки по оси

Поле

Цвет:

– задает цвет отображения сетки.

Поле

ввода

Толщина:

– задает толщину отображения сетки.

Группа

Метрика

– задает единицы измерения для сетки координат:



Проекция

– задает единицы измерения сетки согласно единицам измерения

картографической проекции текущего рабочего проекта (метры, километры,

пиксели или градусы в зависимости от выбранной проекции).



ДГ

– задает в качестве единиц измерения сетки десятичные градусы.



ГМС

– задает градусы в формате «Градусы̊ минуты’ секунды’’» (для задания

шага сетки в

ГМС

необходимо вводить значения через пробел, например, для

задания шага 10 гр. 10 мин. 20 сек. необходимо в поле

Шаг по

задать 10 10 20).

Флаг

Показывать растр

– включает / выключает отображение растра в окне фрейма.

Флаг

Показать сетку координат

– включает / выключает отображение сетки координат в

окне фрейма.

Кнопка

Создать копию

– создает копию текущего фрейма.

Кнопка

Применить

– закрывает диалог с подтверждением текущих настроек.

Кнопка

Закрыть

– закрывает диалог без подтверждения текущих настроек.

Создание и настройка текстового фрейма

Для создания нового текстового фрейма необходимо нажать быструю кнопку

панели

инструментов

Компоновка

и кликнуть левой клавишей мыши в требуемом месте на

компоновке. В результате появится прямоугольное окошко с надписью [

текст

]. Для задания или

изменения текста необходимо выделить требуемый текстовый фрейм и кликнуть на нем правой

клавишей мыши или выполнить команду

Компоновка



Свойства фрейма

, в результате

появится диалог настройки текстового фрейма

Параметры фрейма с текстом

(Рис 220).

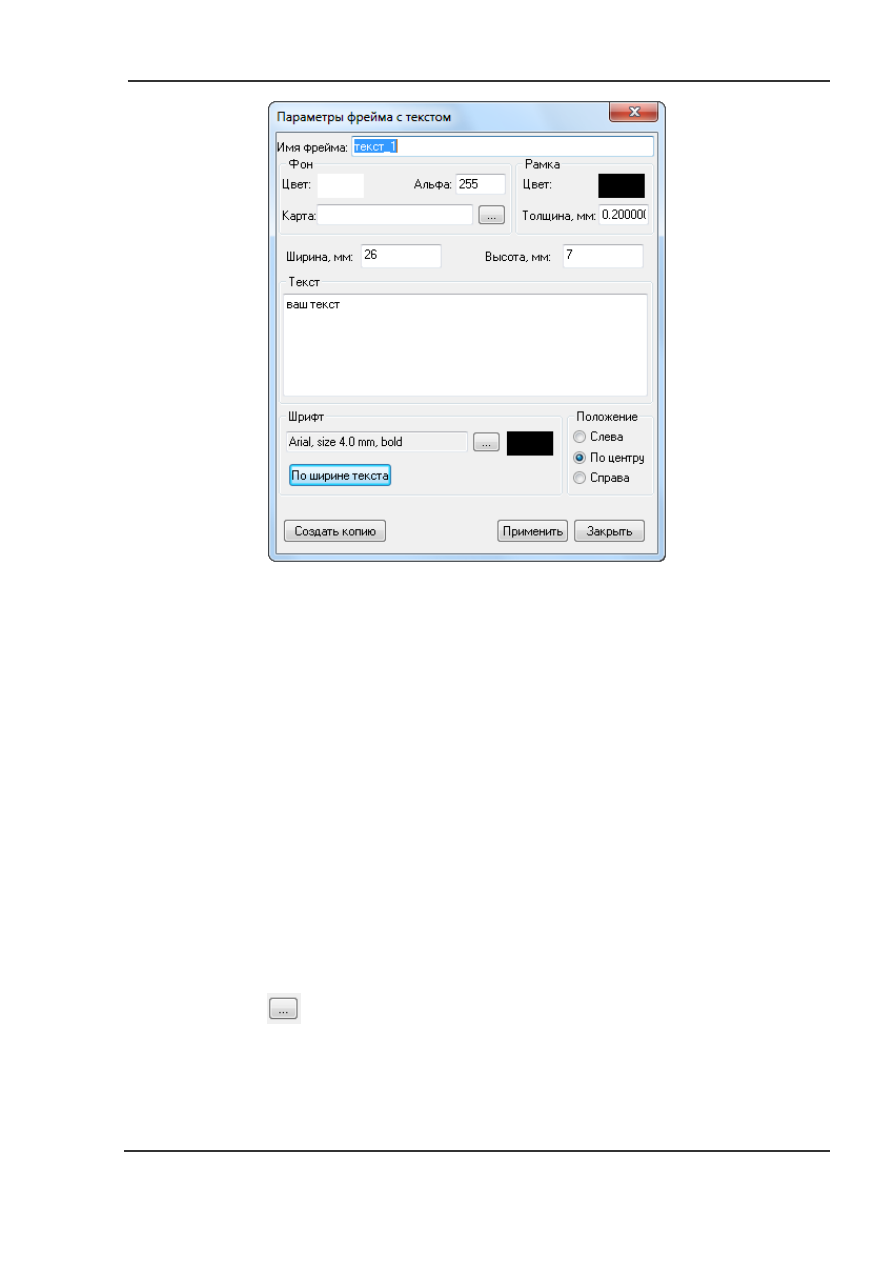

Рис 220.

Диалог

Параметры фрейма с текстом

поле

ввода

Имя фрейма

– задается имя фрейма, которое будет отображаться в списке

Выбрать фрейм

панели инструментов

Компоновка

Группа

Фон

– задает свойства фона фрейма:

Поле

Цвет:

– задает цвет фона.

Поле

ввода

Альфа:

– задает порог прозрачности в диапазоне [0-255], значение 0

соответствует полной прозрачности.

Поле

Карта:

– позволяет подгрузить фоновое изображение.

Группа

Рамка

– задает свойства рамки фрейма:

Поле

Цвет:

– задает цвет рамки.

Поле ввода

Толщина, мм:

– задает толщину рамки фрейма.

Поле ввода

Ширина:

– задает ширину фрейма (в мм).

Поле ввода

Высота:

– задает высоту фрейма (в мм).

Группа и поле

ввода

Текст

– задается требуемый текст.

Группа

Шрифт

– отвечает за параметры шрифта:

Поле и кнопка

– служат для перехода в стандартный диалог настройки параметров

шрифта.

Поле

Цвет

– задает цвет шрифта.

Кнопка

По ширине текста

– устанавливает размер текстового фрейма по ширине

введенного текста.

ScanEx Image Processor v.5.0. Руководство - часть 22
