Банкомат ProCash 2100xe, ProCash 2100xe USB. Руководство по установке - часть 10

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

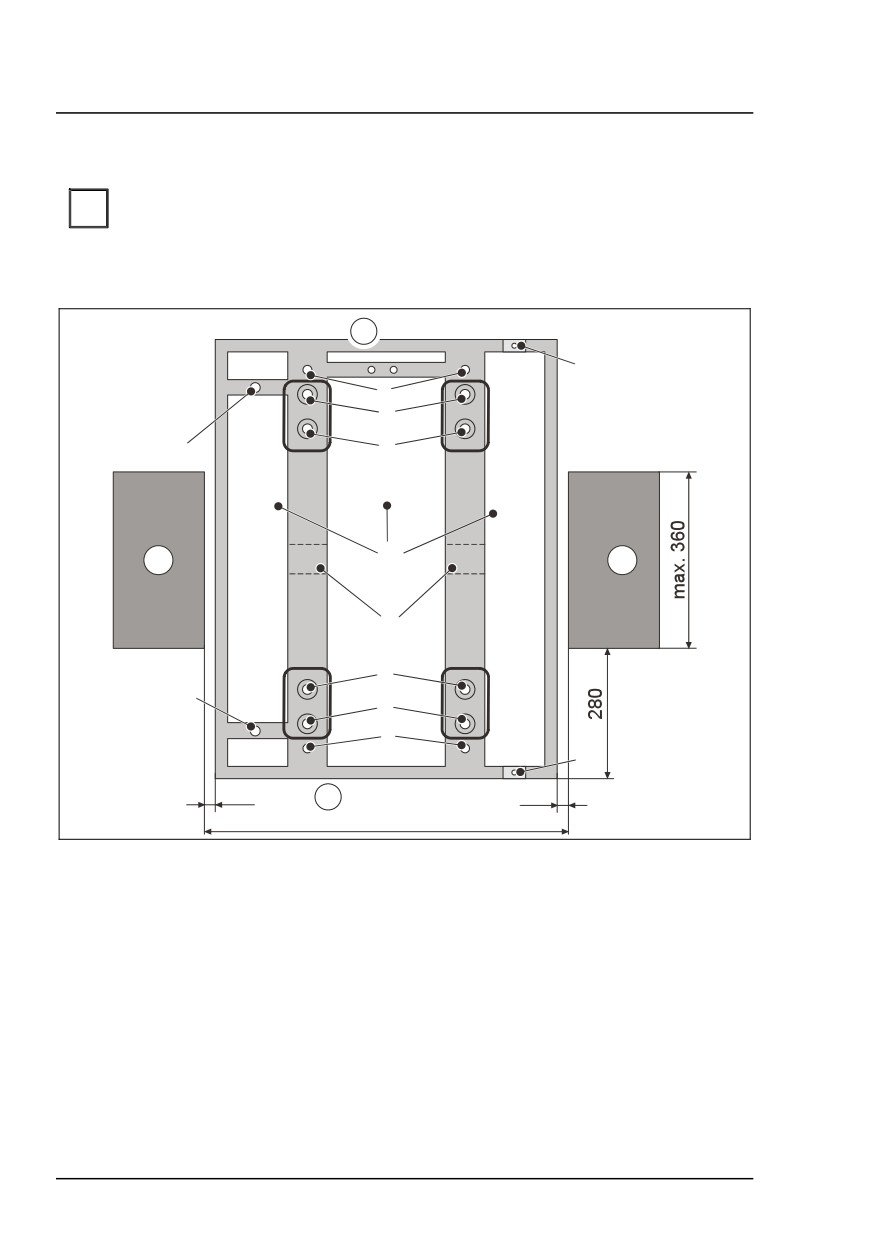

Положение установочной рамы (задняя загрузка)

Установочную раму необходимо закрепить одним стержнем с

i

резьбой на каждую группу отверстий от A до D. Всего для

крепления установочной рамы используется четыре стержня с

резьбой.

9

6

1

A

2

B

3

4

11

7

11

8

3

5

C

2

D

1

6

23

10

23

740

1

Точки крепления сейфа

6

Кабельные вводы в

2

Точки крепления

установочную раму

установочной рамы

7

Места для подвода кабеля

3

Дублирующие точки крепления

8

Кабельные проходы под

установочной рамы

установочной рамой

4

Точка крепления датчика

9

Эта сторона должна быть всегда

выламывания для банкомата с

направлена в сторону двери

задней загрузкой

сейфа

5

Не используется

10

Сторона панели управления

11

Стена

134

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

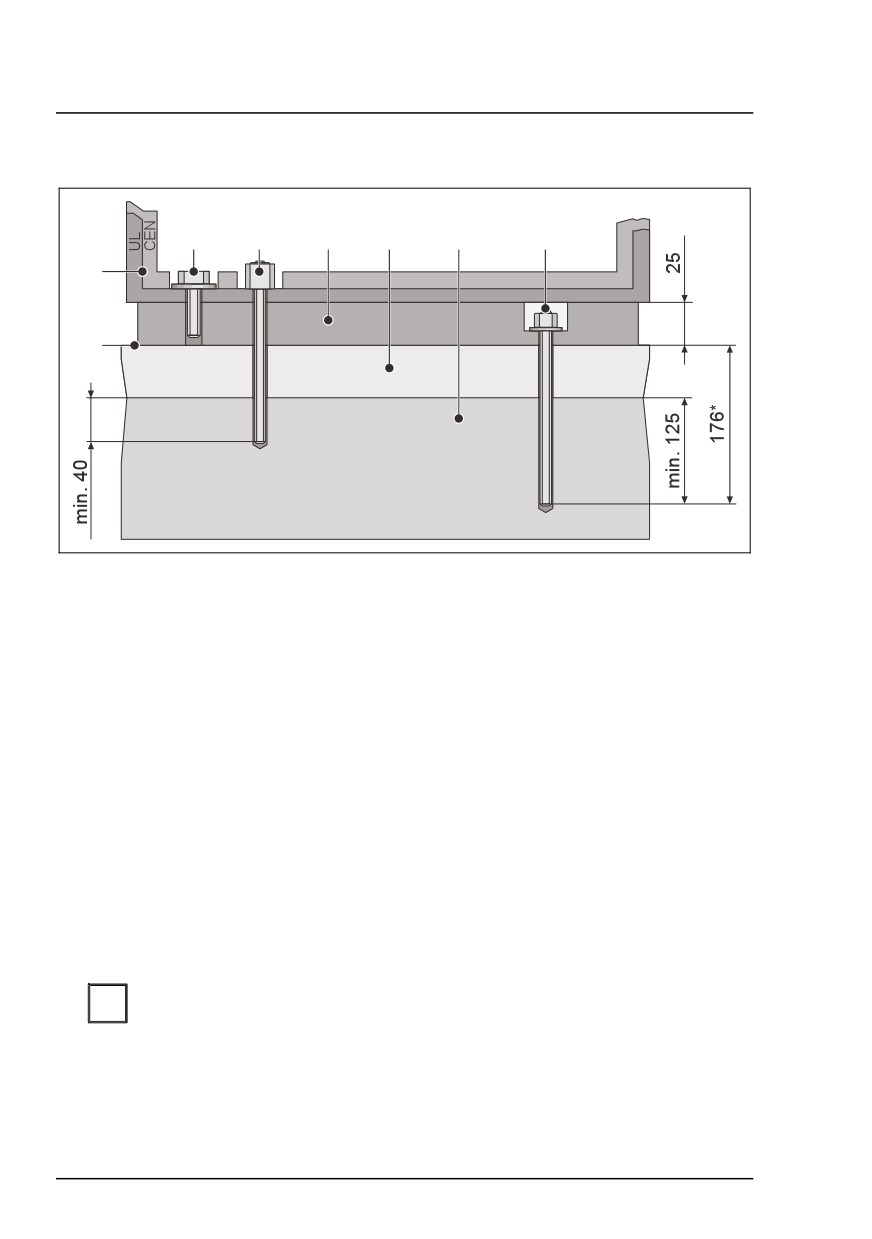

Схема крепления

2

3

4

5

6

7

1

8

1 Сейф

6 Бетон

2 Крепёжный комплект сейфа

7 Крепёжный комплект установочной

3 Датчик выламывания

рамы

4 Установочная рама

8 Верхний уровень готового пола

5 Наливной пол

* Этот размер необходим для непосредственного использования

стержней с резьбой, содержащихся в крепёжном комплекте. В

противном случае их необходимо либо подогнать, либо заменить на

равнозначные стержни с резьбой.

•

Очистите просверленные отверстия в соответствии с инструкцией по

монтажу баллончика.

•

Закрепите стержни с резьбой в бетонном фундаменте в соответствии

с инструкцией по монтажу баллончика.

Стержни с резьбой должны высовываться не меньше чем на

i

24 мм, но не более 25 мм.

•

Вставьте, если необходимо, дюбель для датчика выламывания.

136

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

•

Выньте заглушку 6b и, если необходимо, заглушку 6а из кабельных

вводов (см. поз. 6а и 6b на следующем рисунке).

Наличие свободного пространства в установочной раме

i

позволяет также вводить кабель через кабельные каналы в полу.

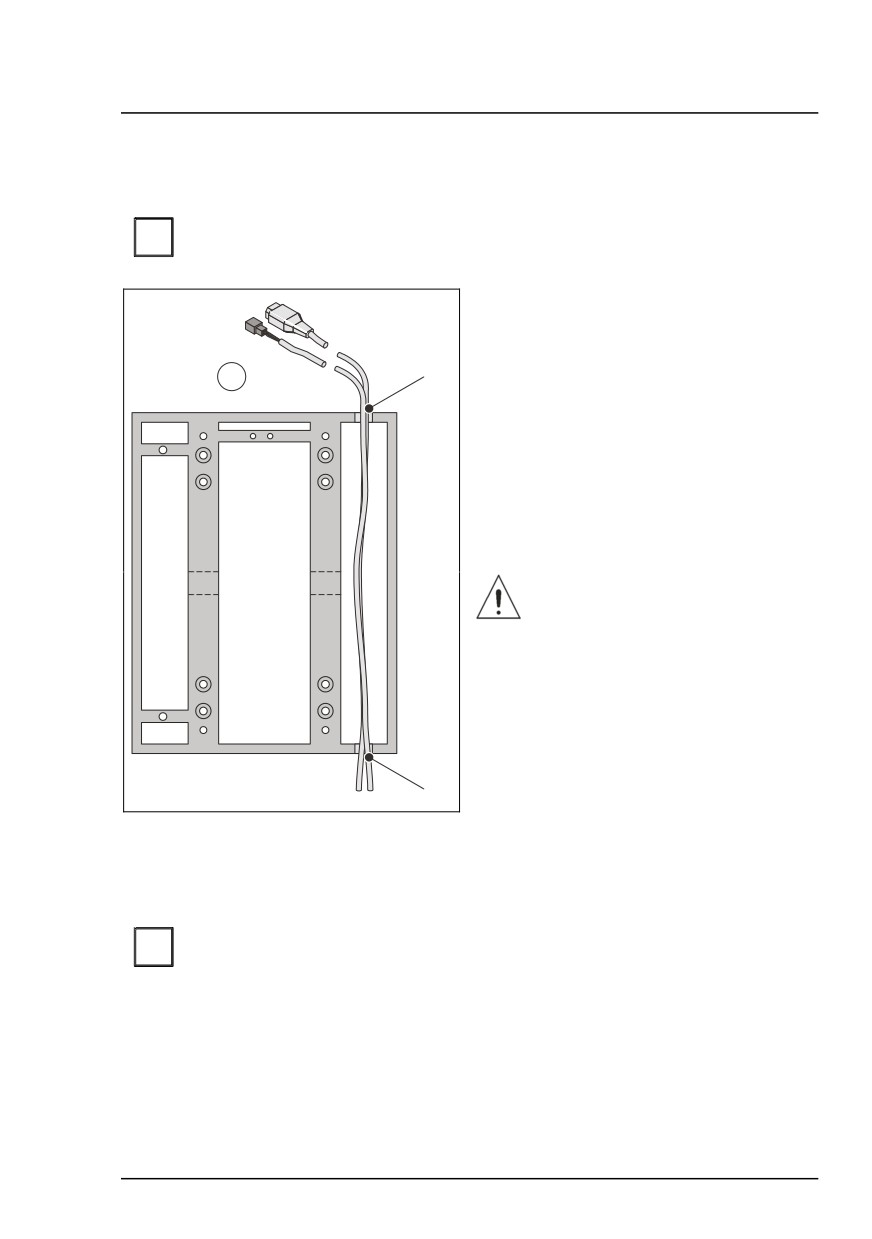

Если со стороны двери сейфа нет

соединительных кабелей,

проложенных заказчиком:

9

6b

Проведите в сейф кабели передачи

данных, кабель дистанционного

индикатора состояния (опция) и

сетевой кабель через кабельные

вводы, и, если необходимо, через

кабельные проходы в установочном

каркасе за дверь сейфа (9)

установочной рамы, как показано на

рисунке.

Проследите за тем, чтобы

соединительный кабель

прокладывался свободно и не

защемлялся установочной

рамой.

6a

• Привинтите установочную раму к полу (материалы см. в разделе

„Крепёжные комплекты“).

Учитывайте время отверждения крепёжных материалов.

Стержни с резьбой не должны высовываться из установочной

i

рамы. При необходимости укоротите стержни с резьбой.

137

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

Монтаж банкомата на установочную раму

Для систем не подготовленных на заводе к установке с коробом,

i

при закреплении короба необходимо произвести следующие

действия (см. прилагаемое к коробу Руководство по монтажу).

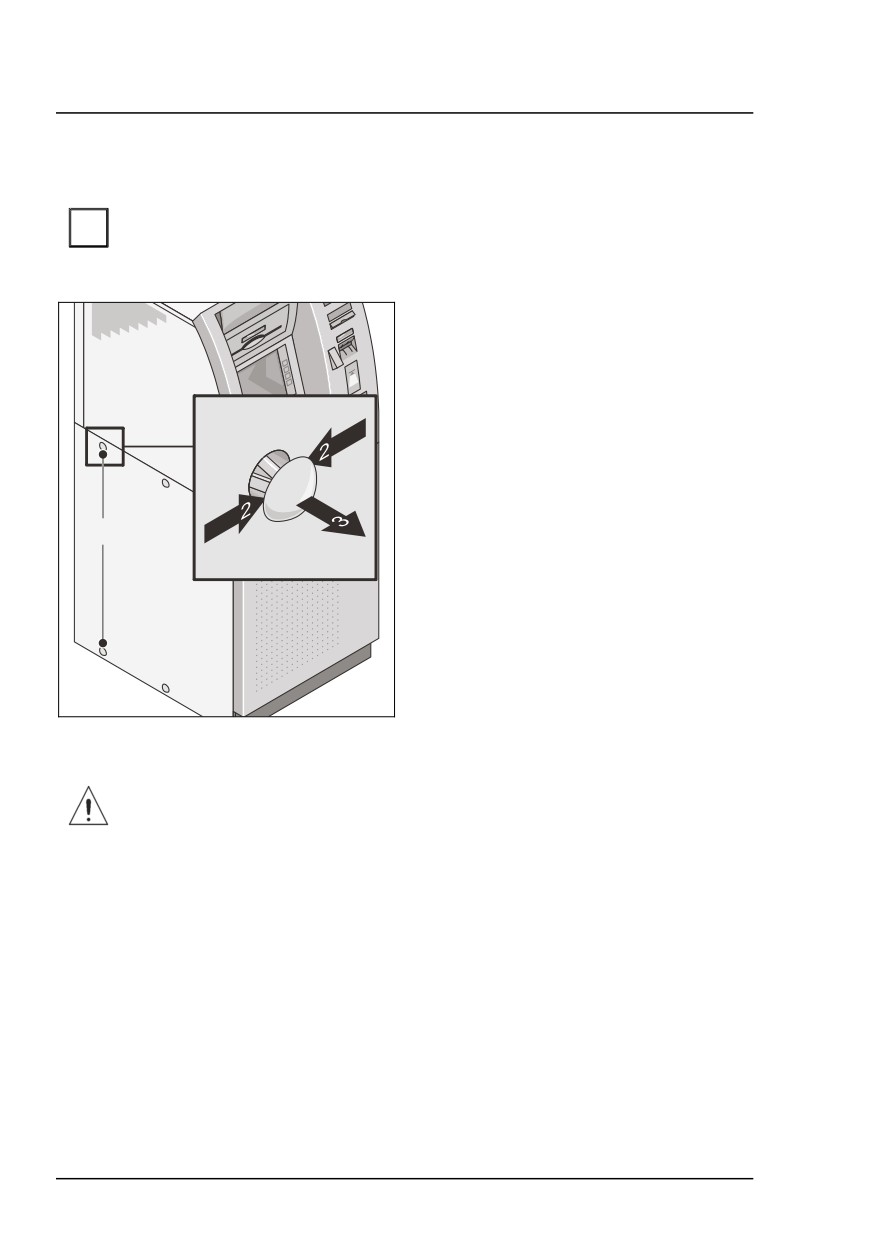

Удалите на обеих сторонах

банкомата в поз. (1) заглушки,

поддев их сбоку (2) и вытянув

вперёд (3).

1

• Надвиньте банкомат на установочную раму.

Проследите за тем, чтобы при этом не повредить кабели.

• Откройте дверь сейфа (см. главу „Управление банкоматом“ в

Руководстве оператора).

• Удалите внутренние транспортные предохранители, которые

требуется удалить перед установкой банкомата (см. прилагаемую

памятку).

138

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

Для более удобного доступа к точкам крепления сейфа можно откинуть

вверх диспенсер CMD-V4.

Откидывание диспенсера (CMD-V4) вверх

•

Откройте защитную дверцу, если необходимо (см. главу „Управление

банкоматом“ в Руководстве оператора).

•

Выньте реджект/ретракт-кассету и кассеты выдачи денег (см. в

Руководстве оператора главу „Диспенсер (CMD-V4)“).

В целях минимизации веса все кассеты необходимо вынуть.

i

•

Закройте защитную дверцу (см. главу „Управление банкоматом“ в

Руководстве оператора).

•

Выдвиньте диспенсер CMD-V4 (см. в Руководстве оператора главу

„Управление банкоматом“).

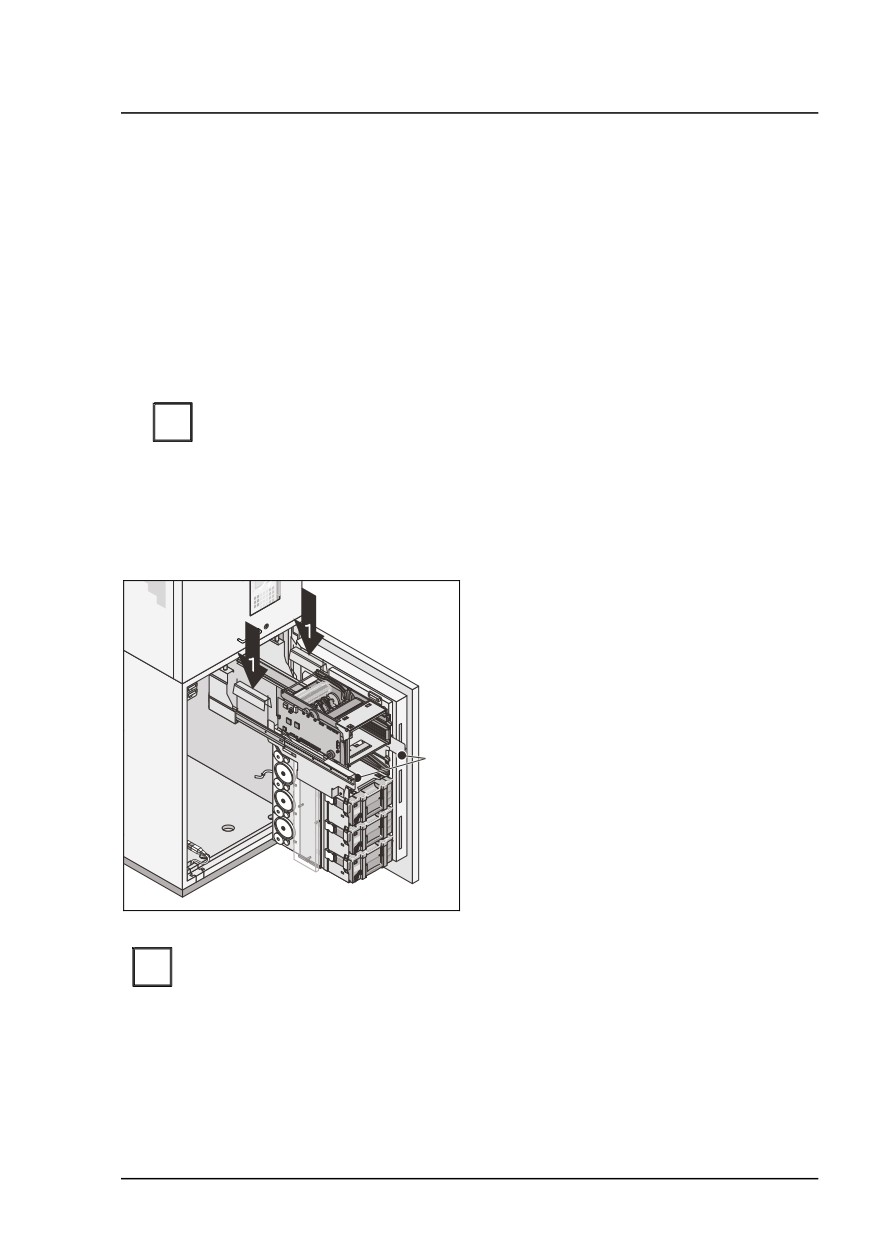

Вставьте оба стопора

направляющих (1) (находятся в

сейфе) согласно рисунку.

Удалите предохранительный

винт (2) на конце выдвижной

направляющей, с левой и с правой

2

стороны.

При поднимании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

139

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

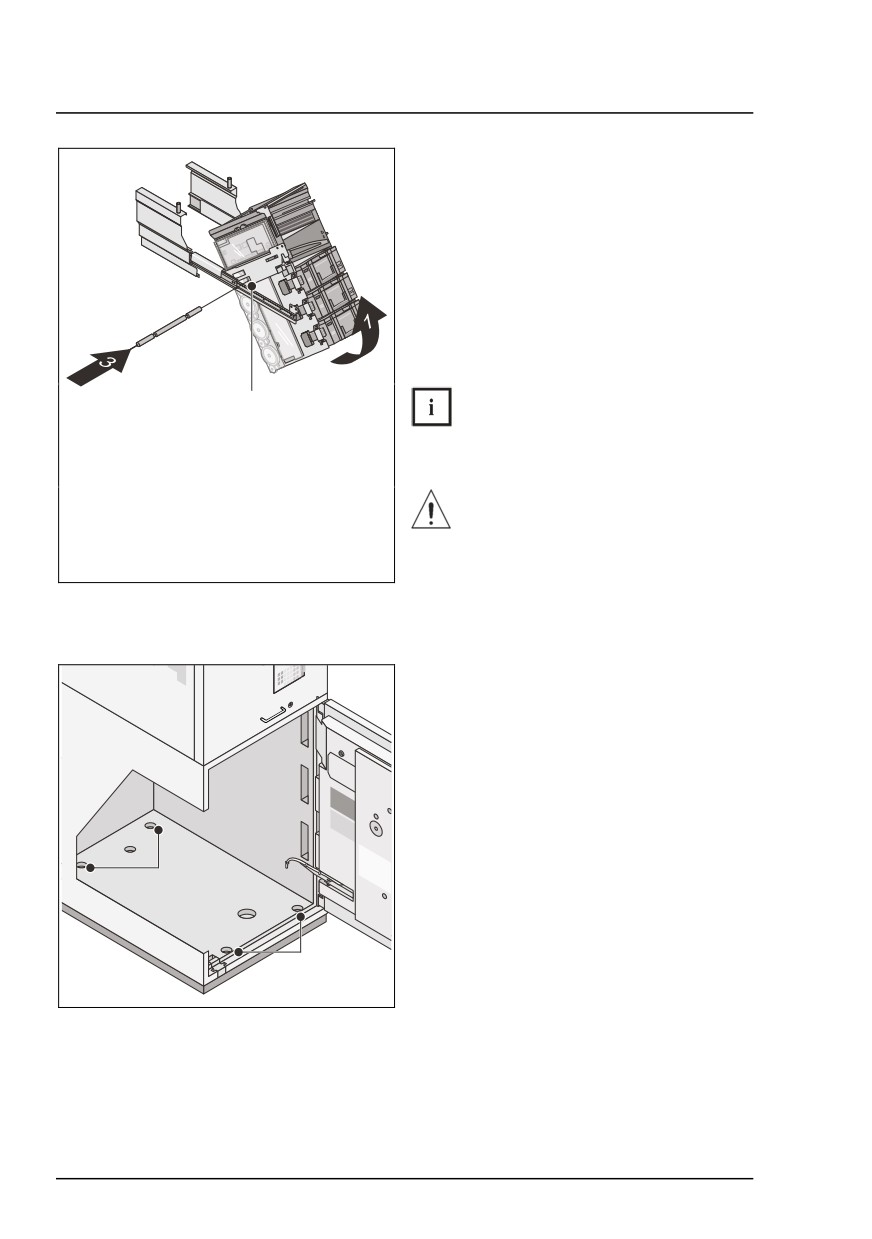

Поворачивайте диспенсер CMD-V4

вверх (1) до тех пор, пока над

выдвижной направляющей не

станет видно отверстие (2).

Вставьте фиксатор (3) (находится в

сейфе), пока он не зафиксируется

по выемкам в боковых стенках

каркаса диспенсера CMD-V4.

Проверьте CMD-V4 на прочность

посадки, двигая его взад и вперёд.

Следите за тем, чтобы при

2

установке фиксатора не

повредить кабели.

Проверьте диспенсер CMD-V4

на надёжную посадку.

Фиксатор не должен двигаться

взад и вперёд.

Привинчивание банкомата к установочной раме

Выровняйте банкомат на

установочной раме (точки

крепления (1) и (2) указаны на

рисунке).

Привинтите сейф к установочной

раме (материалы см. в разделе

„Крепёжные комплекты“).

Затяните в сейфе сначала

1

задние (2), затем передние (1)

крепёжные винты.

2

140

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

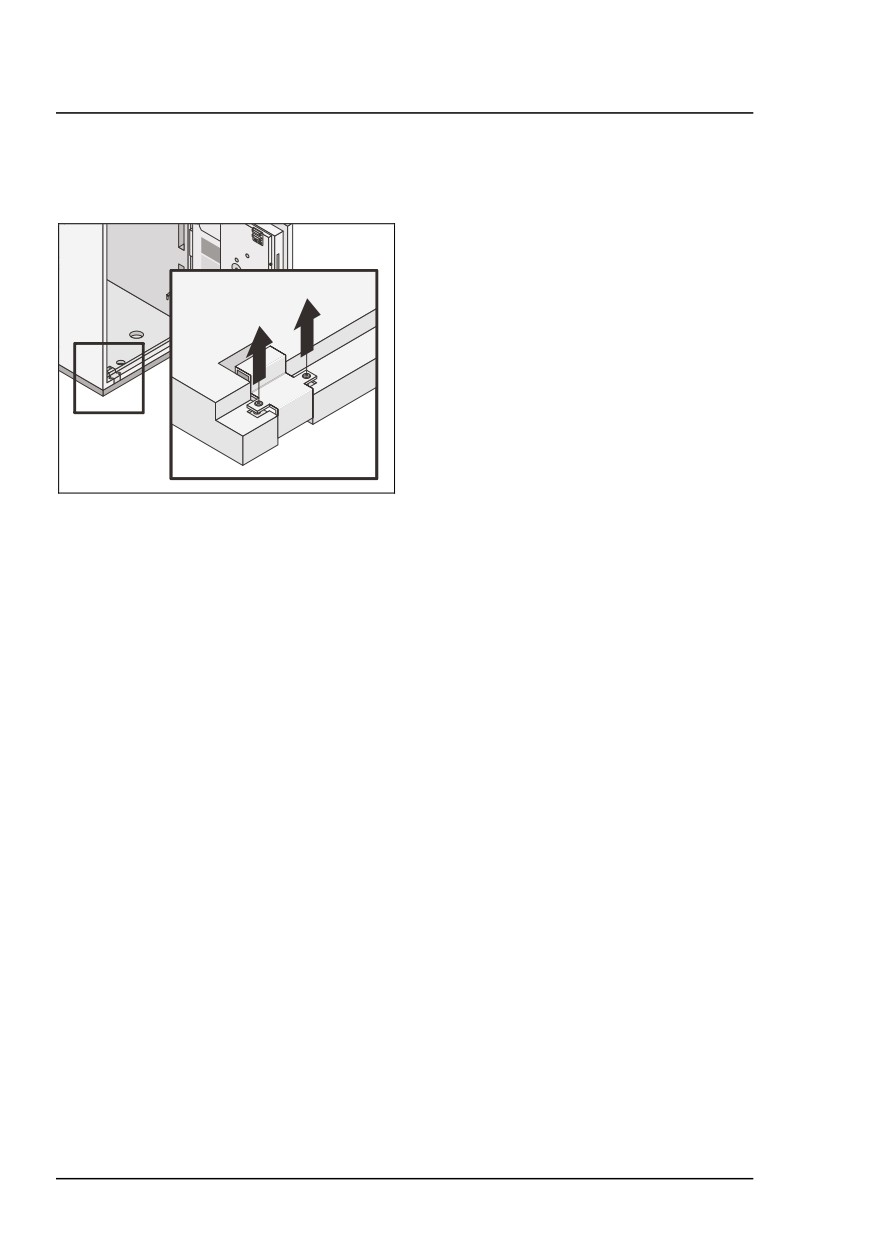

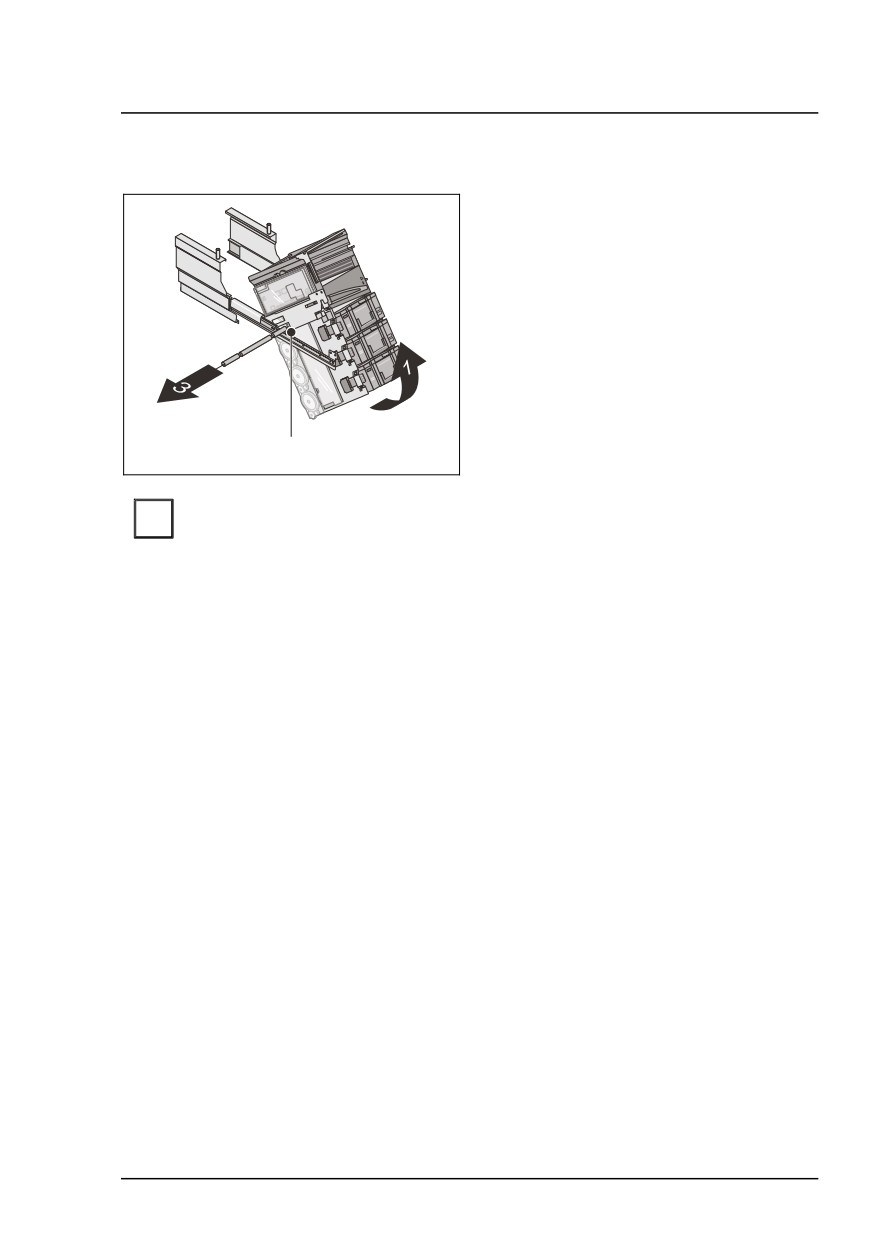

Откидывание диспенсера (CMD-V4) вниз

Слегка приподнимите диспенсер

CMD-V4 (1) до тех пор пока вы не

сможете вынуть фиксатор из

отверстия (2) в направлении

стрелки (3).

Осторожно опустите CMD-V4.

2

При опускании следите за тем, чтобы не повредить или не

i

сдвинуть соединительные кабели на задней стороне торцовой

поверхности контроллера диспенсера CMD-V4 !

• Удалите оба стопора направляющих и вдвиньте CMD-V4 обратно в

сейф.

• Откройте защитную дверцу, если необходимо.

• Установите оба предохранительных винта на место.

• Снова вставьте кассеты.

• Закройте защитную дверцу, если необходимо.

141

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

Прокладывание сетевых кабелей и кабелей передачи

данных

Выньте заглушку сейфа.

• Проведите в сейф кабели передачи данных и сетевой кабель (если

необходимо, через место для подвода кабеля установочной рамы).

• Установите заглушку установочной рамы (поз. 6b) и заглушку сейфа на

место.

142

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

Монтаж короба без подсветки для наполовину

утопленного банкомата

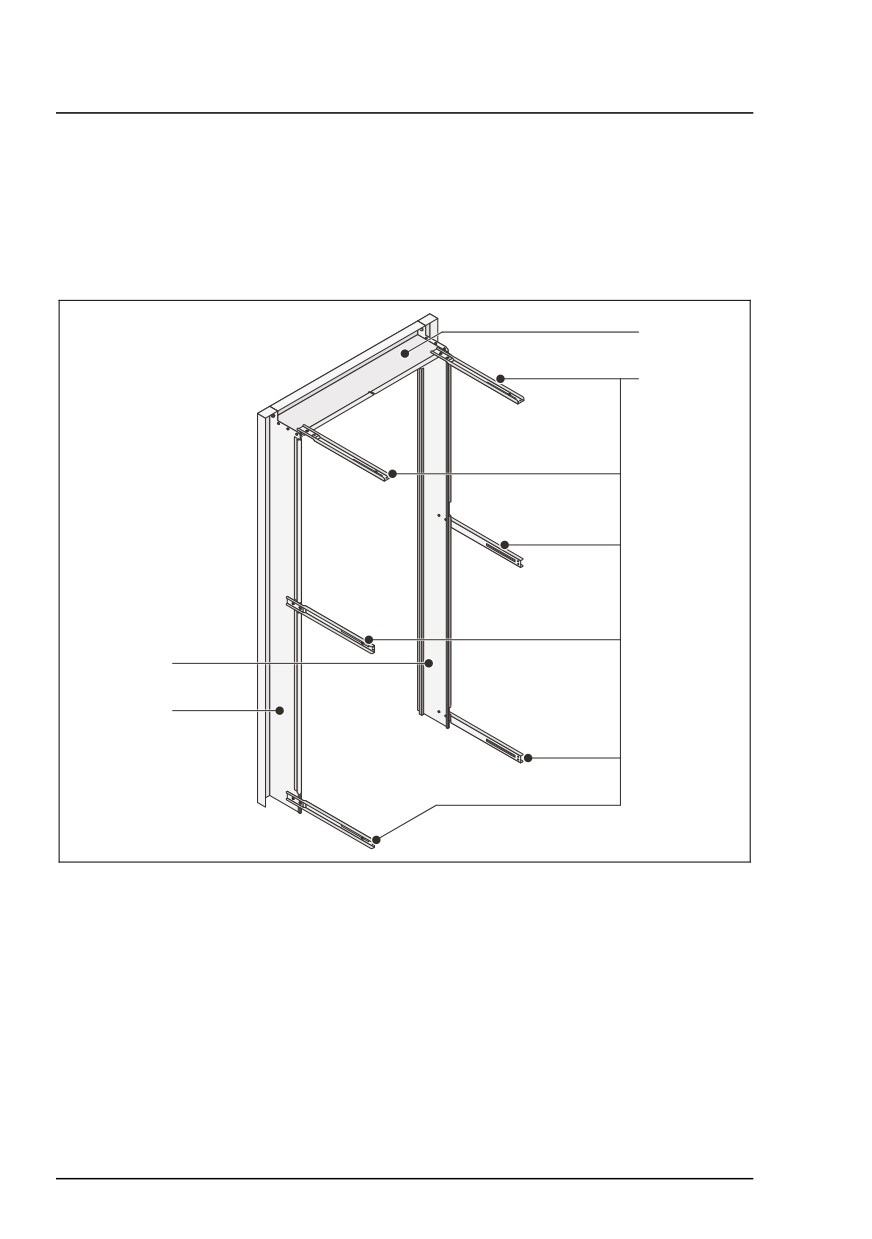

Общий вид короба (в сборе)

1

2

3

4

1 Верхняя часть короба

6 Боковая часть короба, правая

2 Накладки короба

7 Боковая часть короба, левая

144

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

Предварительная сборка короба

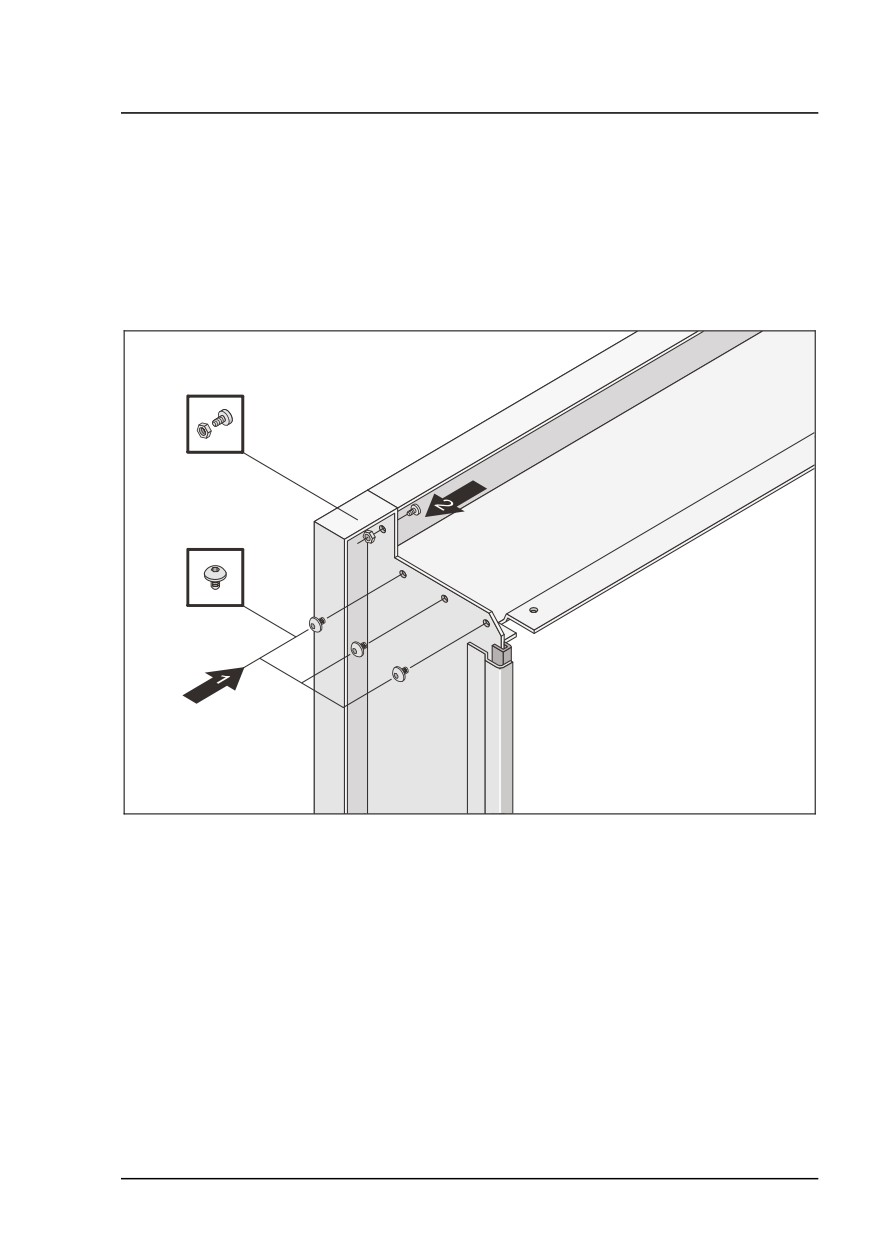

• Привинтите верхнюю часть короба и боковые части короба с левой и

правой стороны (поз. 1, 3 и 4 на рис. “Общий вид короба (в сборе)”)

самонарезающими винтами с круглой головкой M4x6 (1) и упругими

контргайками М5 и винтами Taptite с цилиндрической головкой и

сферой M5x10 (2), согласно приведённому ниже рисунку.

2x

6x

145

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

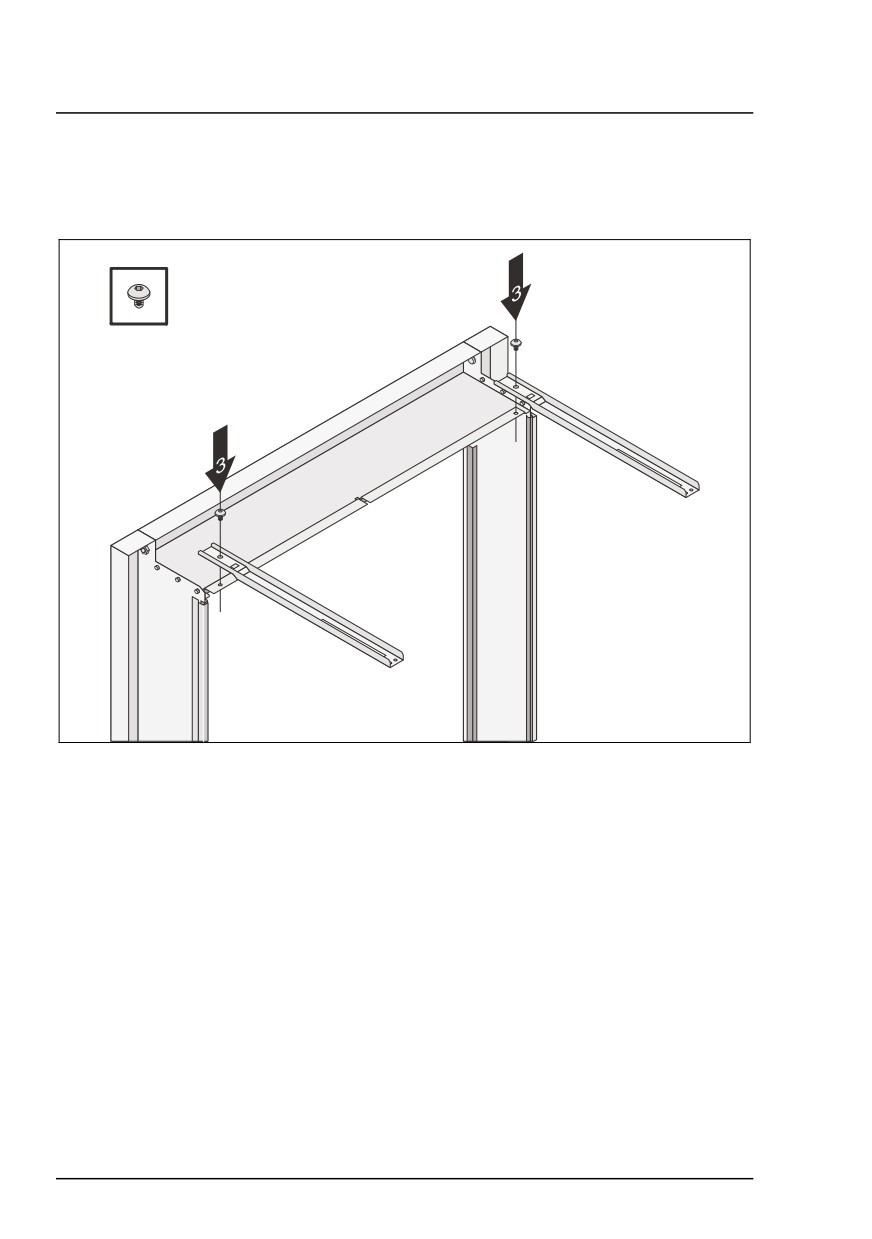

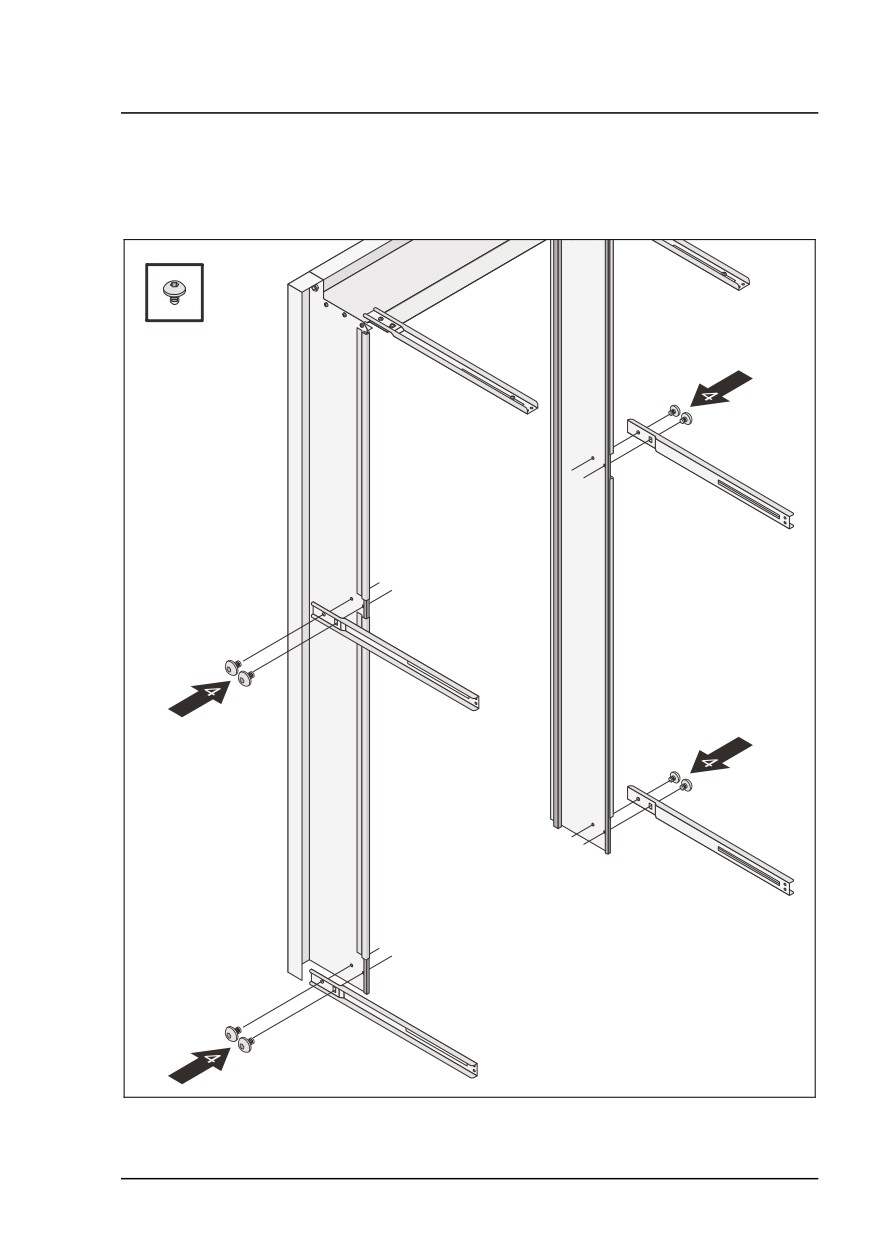

• Привинтите верхние накладки короба (поз. 2 на рис. „Общий вид

короба (в сборе)“), каждую одним винтом Taptite с круглой головкой

М4х6 (3).

2x

146

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

• Привинтите средние и нижние накладки короба (поз. 2 на рис. „Общий

вид короба (в сборе)“), каждую двумя винтами

Taptite с круглой

головкой M4x6 (4).

8x

147

Установка наполовину утопленного банкомата с коробом без подсветки

Установка

Закрепление короба

• Откройте дверь устройства управления, разблокируйте панель

управления и выдвиньте её вперед (см. в Руководстве оператора

банкомата ProCash 2100xe / 2100xe USB главу „Управление

банкоматом”).

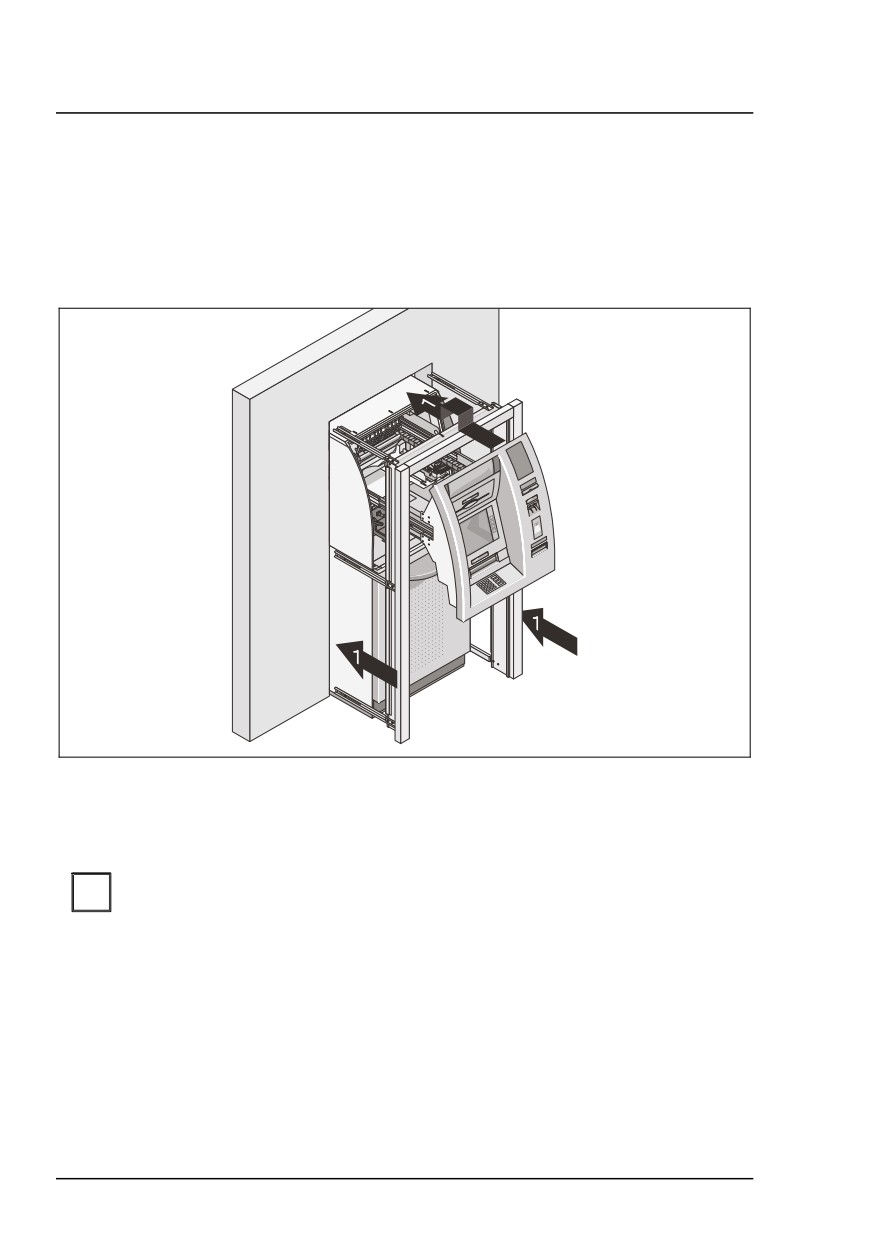

• Сдвиньте короб вперёд в направлении стрелки (1) до панели

управления. Слегка приподнимите короб, осторожно продвиньте над

панелью управления и опустите короб.

Следите за тем, чтобы не поцарапать панель управления.

i

• Продвиньте короб дальше до стены.

148

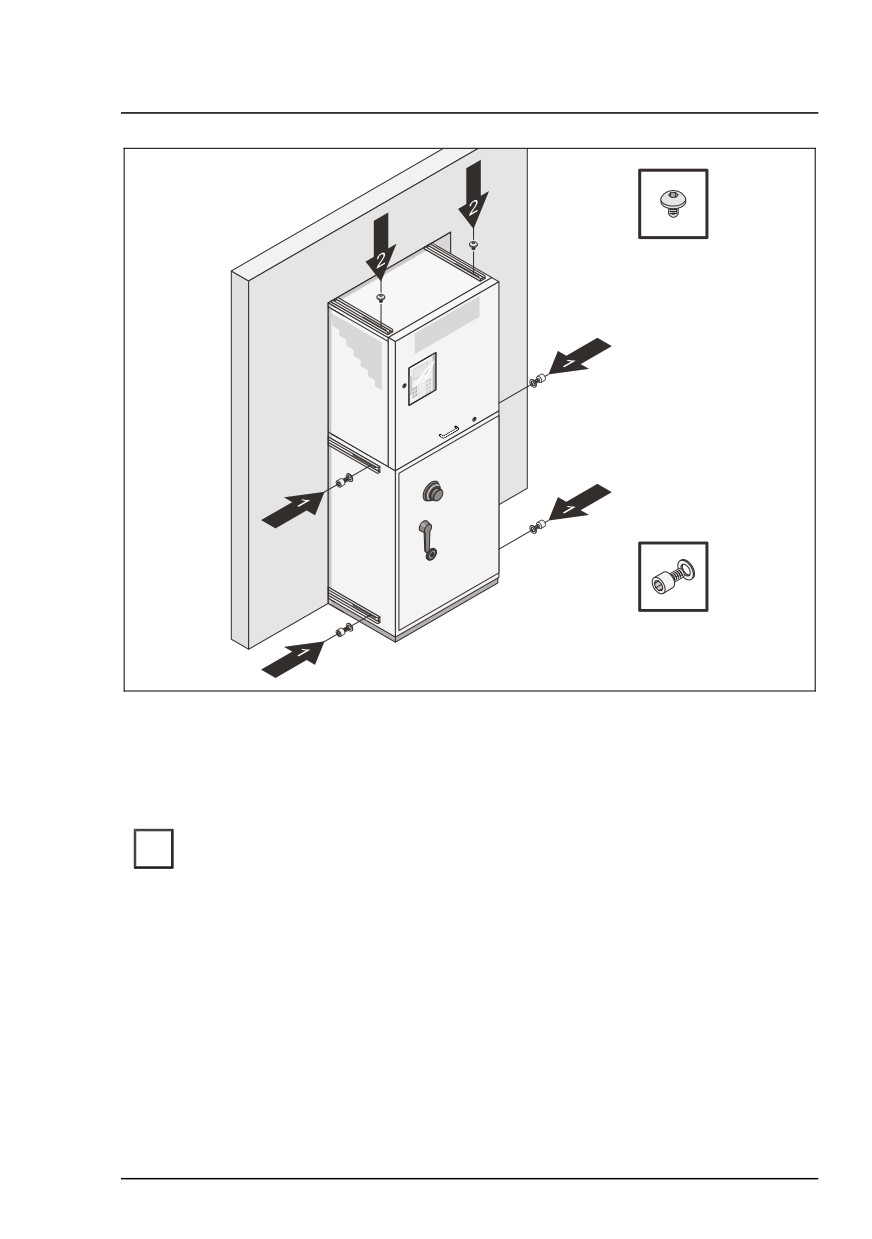

Установка

Установка наполовину утопленного банкомата с коробом без подсветки

2x

4x

• Привинтите каждую из боковых накладок (1) одним винтом с

цилиндрической головкой и 6-гр. углублением под ключ M6x10 и одной

подкладной шайбой 6,4x1,6 и каждую из верхних крепёжных накладок

(2) одним винтом Taptite с круглой головкой M4x6 к банкомату.

В случае ограниченного пространства необходимо использовать

i

соответствующий инструмент с небольшой монтажной глубиной.

При привинчивании накладок короб должен прилегать к стене.

Однако если стена неровная, короб не следует слишком

вдавливать в стену, иначе при креплении накладок он может

перекоситься. Это может привести к тому, что панель управления

при открывании будет задевать внутренние поверхности короба

или зависать на них.

• Задвиньте панель управления обратно в банкомат до фиксации.

• Закройте дверь устройства управления.

149
