Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой) - часть 11
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
5
Разраб.
ВНИИЖТ
6ТС.139.005
50200.00007
Асинхронный электродвигатель НВА-55
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
Р
А01
020
8859 Демонтаж
ИОТ № 4
Б02
Кран ГОСТ 6711-81
18540
5
1
2
1
1
8
0,3
3,5
О03

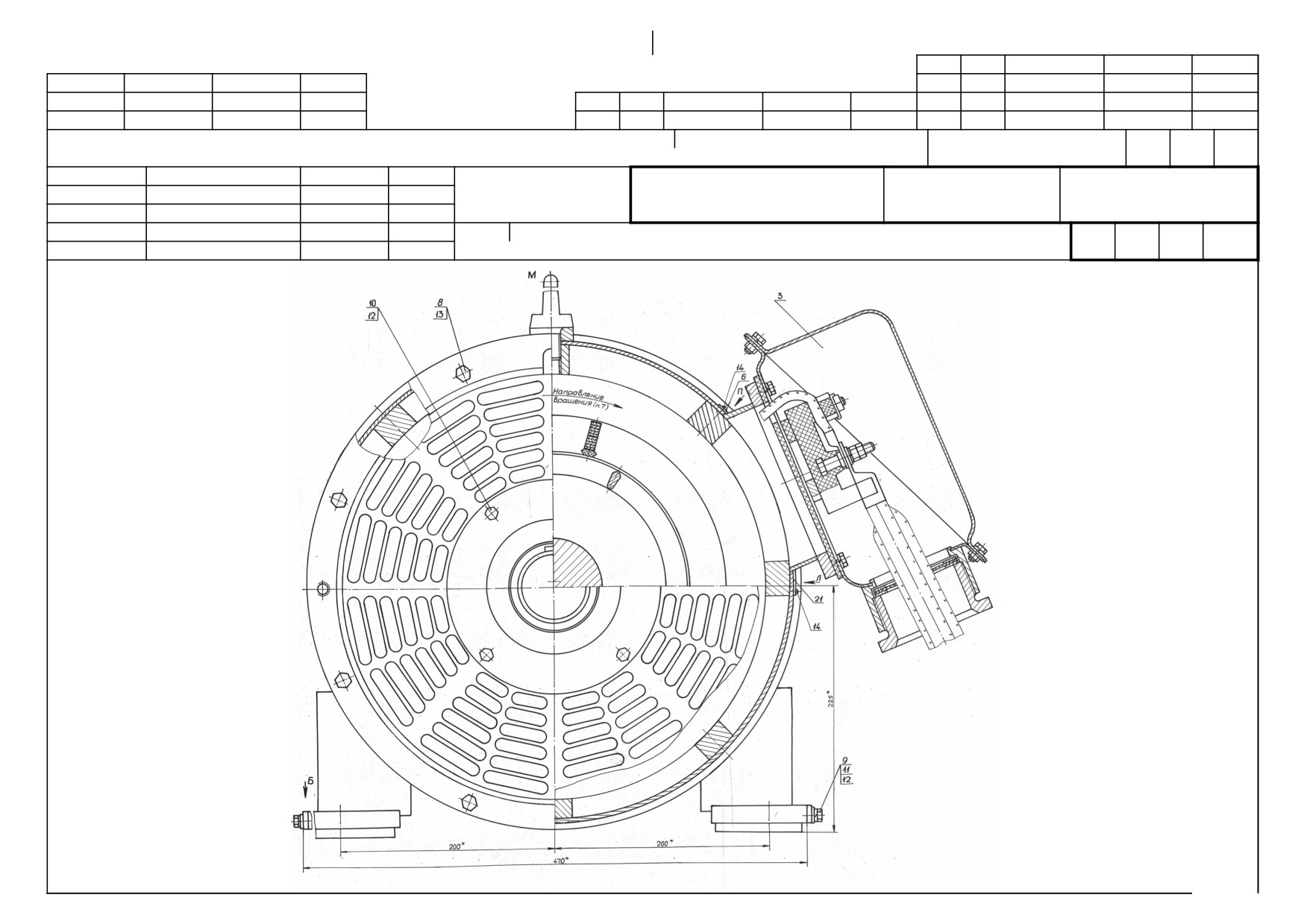

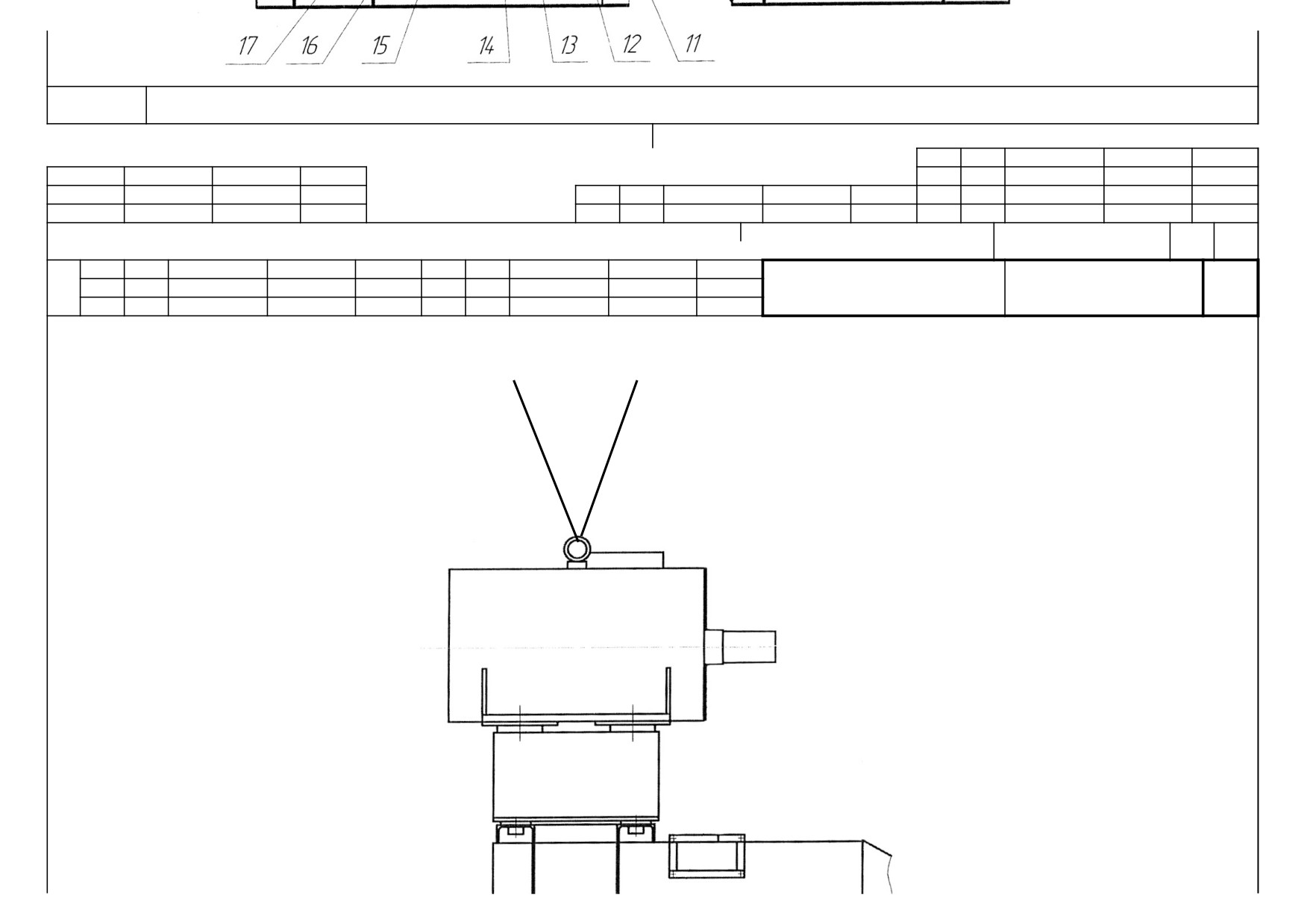

1. Зачалить электродвигатель соглано эскизу
Т04
ПР.Чалочные приспособления
О05
2. Демонтировать электродвигатель с электровоза
06
07
08
09
10
11
12
13
КТТП
19

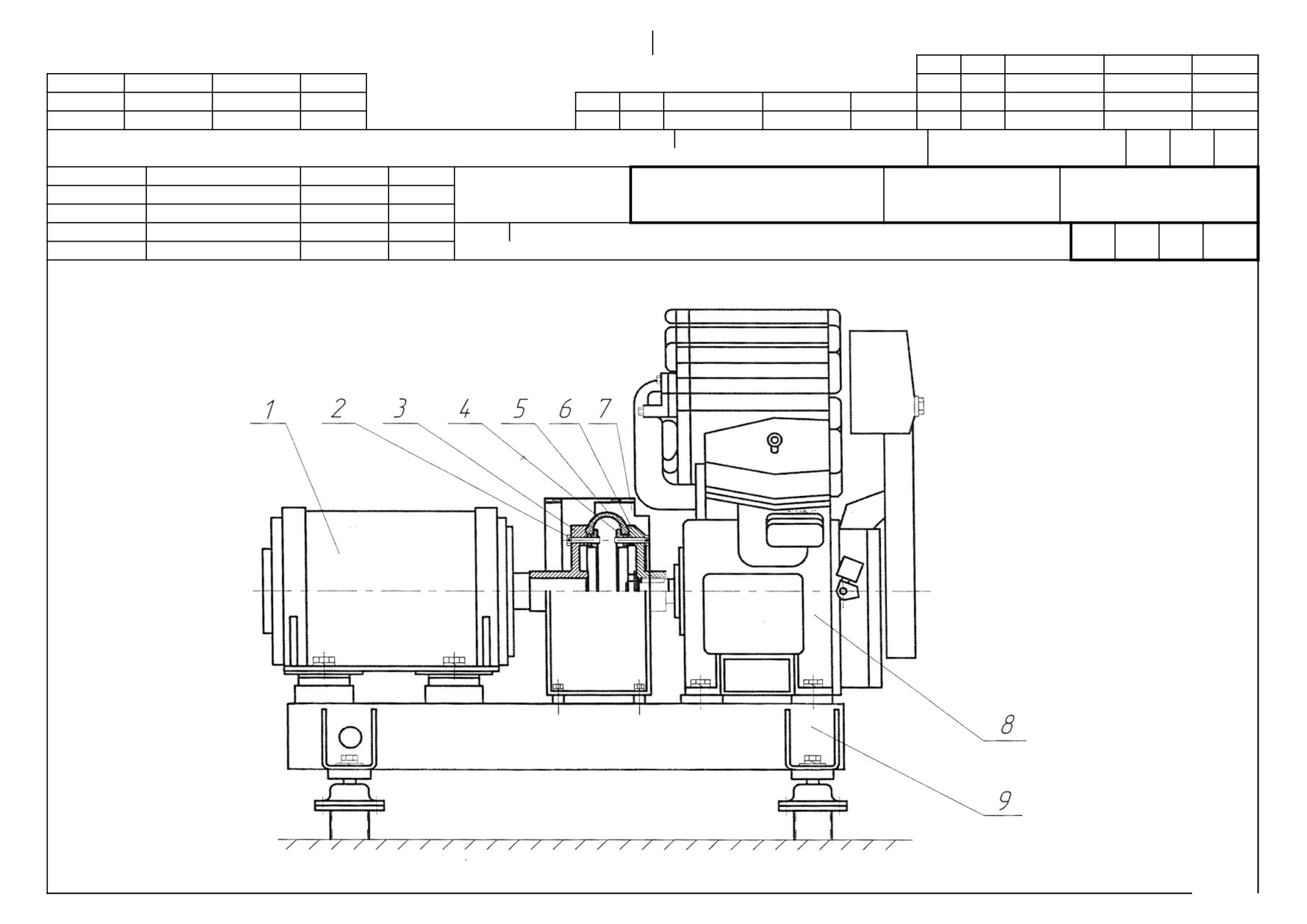

ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
1
Разраб.
ВНИИЖТ
6ТС.139.005
20200.00006
010 015

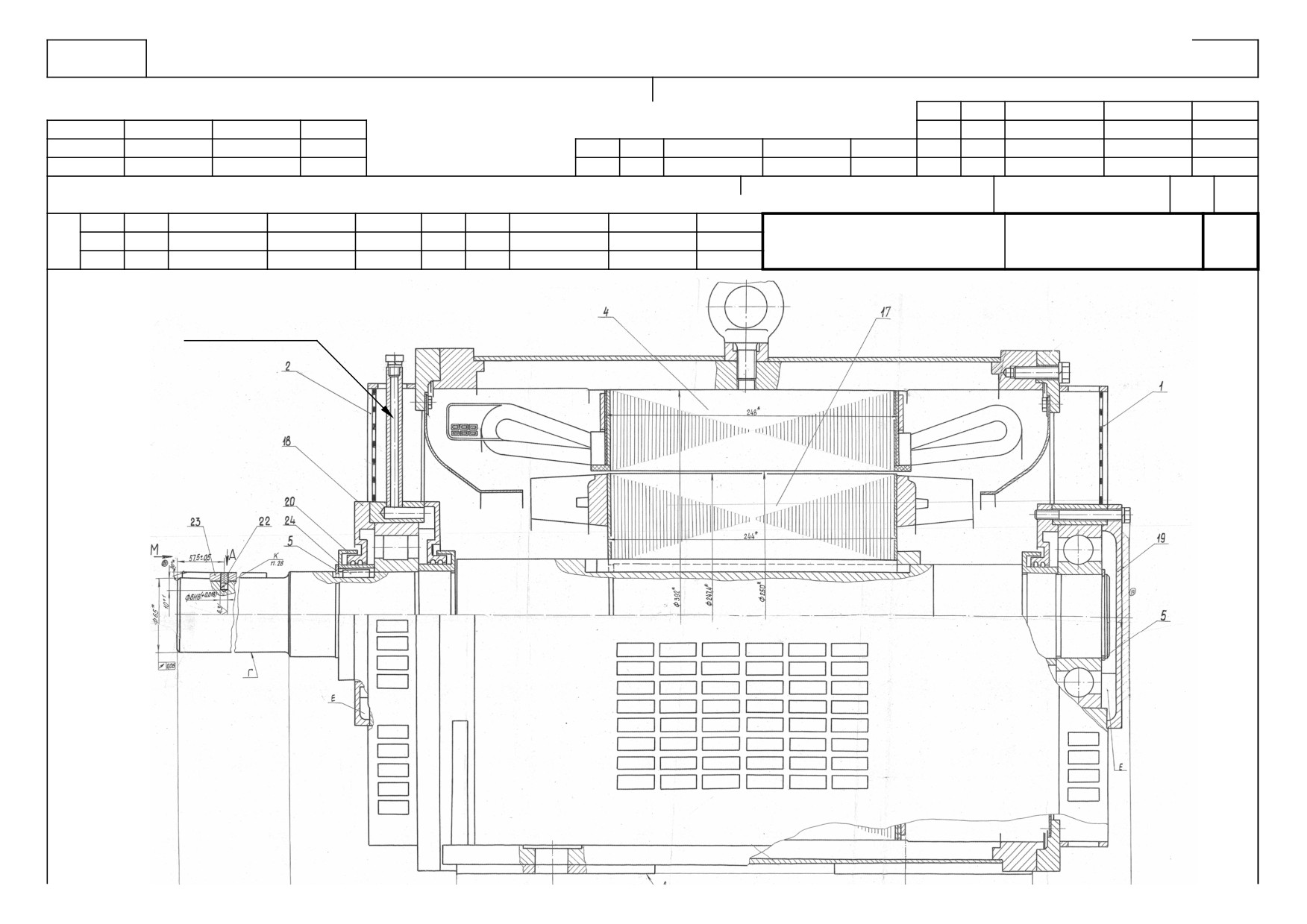

Асинхронный электродвигатель НВА-55
Н.контр.
025
КЭ
13
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
6ТС.139.005
20200.00006
020
Маслопровод
КЭ
14
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
3
1
Разраб.
ВНИИЖТ
6ТС.139.005
20200.00008

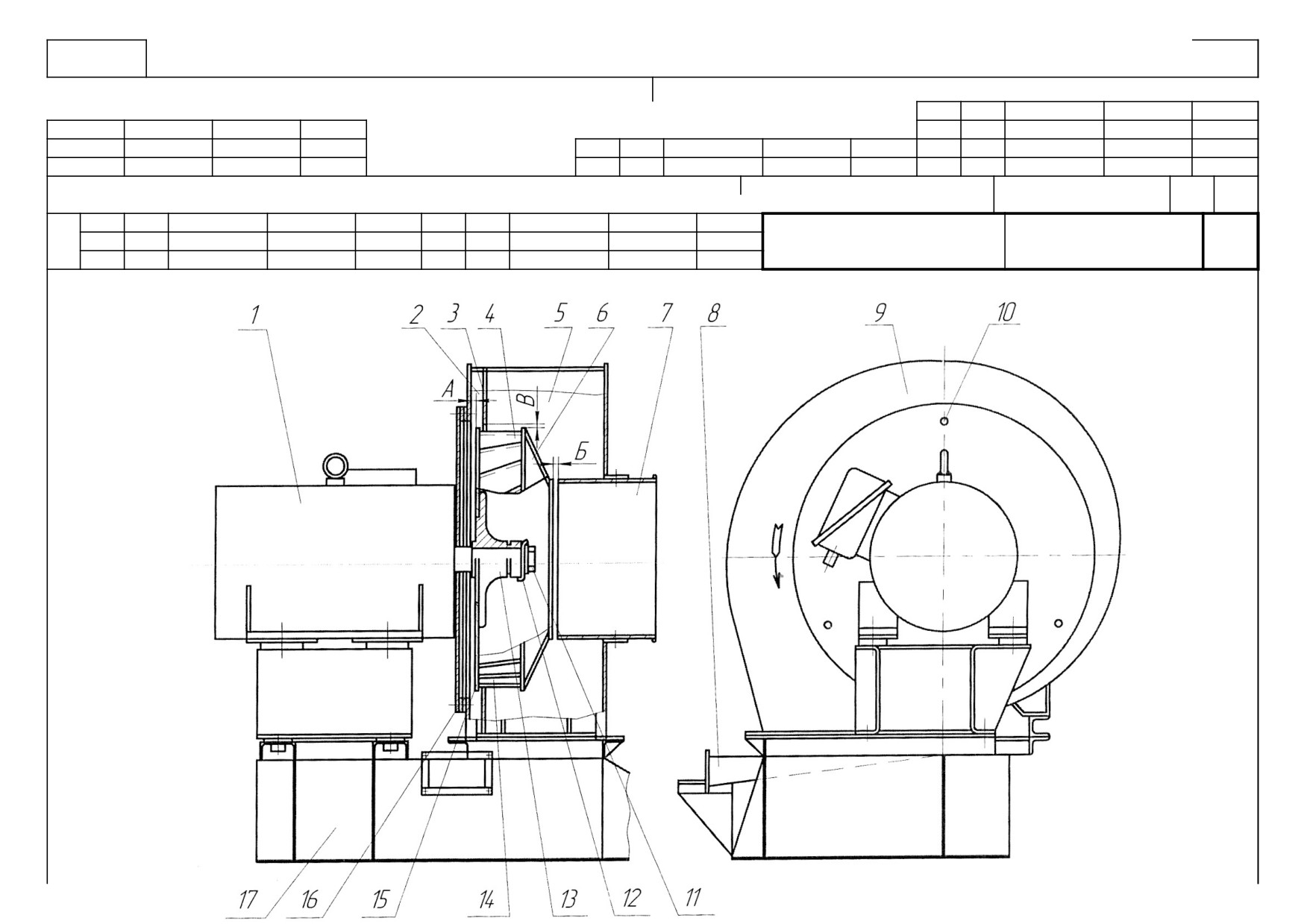

Асинхронный электродвигатель НВА-55
010
Н.контр.
КЭ
20
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
6ТС.139.005
20200.00008
015
КЭ
21
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
3
6ТС.139.005
20200.00008
020
Зачалить электродвигатель
КЭ
22
ГОСТ 3.1122-84 форма 5
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
40200.00002
Электродвигатель П22К-50У2
РА
Н.контр.
С
НПП
Обозначение ДСЕ
Наименование ДСЕ
КП
Ф
НПП
Обозначение комплекта ТД
Наименование комплекта ТД
Листов
Г
Обозначение ТД
Услов.обозн.
Лист
Листов
Примечание
Г 01
1
40200.00002
ВТД
1
Ведомость документации
2
02
03
Сборочные единицы
04
С 05
Электродвигатель П22К-50У2
Ф 06
КД на испытания
2
Г 07
2
50207.00003
КТТП
2
3
Ф 08
КД на очистку
2
Г 09
3
50200.00004
КТТП
2
5
Ф 10
КД на ремонт
13
Г 11
4
50200.00005
КТТП
10
7
Г 12
5
20200.00006
КЭ
3
17
Ф 13
КД на демонаж
4
Г 14
6
50200.00007
КТТП
4
20
15
16
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
2
1
Разраб.
ВНИИЖТ
50200.00004
Электродвигатель П22К-50У2
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
Р
Температура
Давление
Время
Концентрация
А01
005
0170 Очистка
ИОТ № 171
Б02
Позиция ремонта электровоза
18540
5
1
1
1
1
2
0,2
2,3
О03
1. Очистить электродвигатель снаружи от пыли и загрязнений
М04
Ткань хлопчатобумажная бельевая (бязь отбеленная)
м
0,2
М05
Керосин КО25
г
150
О06
2. Обдуть электродвигатель снаружи сжатым воздухом
Т07
ПР.Шланг обдувочный
Т08
О6-72 Очки_защитн._открытые ГОСТ12.4.013-85
Р09
0,1-0,2 МПа
10
11
12
13
КТТП
5
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
2
Разраб.
ВНИИЖТ
50200.00004
Электродвигатель П22К-50У2
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
Р
Температура
Давление
Время
Концентрация
А01
010
0107 Очистка
ИОТ № 171
Б02
Позиция ремонта электровоза
18540
5
1
1
1
1
2
0,2
2,8
О03
1. Обдуть щетко-коллекторный узел сжатым воздухом сжатым воздухом
Т04
ПР.Шланг обдувочный
Т05
О6-72 Очки_защитн._открытые ГОСТ12.4.013-85
Р06
0,1-0,2 МПа
О07
2. Прочистить дорожки между коллекторными пластинами
Т08
ВИ.Дорожник
09
10
11
12
13
КТТП
6
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
2
1
Разраб.
ВНИИЖТ
50207.00003
Электродвигатель П22К-50У2
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
Р
А01
005
0770 Испытание
ИОТ № 319
Б02
Позиция ремонта электровоза
18540
5
1
1
1
1
2
0,04
4,64
О03
1. Включить электродвигатель
О04
2.Проверить работу электродвигателя на отсутствие посторонних шумов и вибрации
Т05
СИ.Вибромеметр ВВМ-311 ТУ 615039055.7705.0010-1
Т06
СИ.Измеритель шума и вибрации ВШВ-003-М3
О07
3.Выключить электродвигатель
08
09
10
11
12
13
КТТП
3
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
2
Разраб.
ВНИИЖТ
50207.00003
Электродвигатель П22К-50У2
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
Р
А01
010
0770 Испытание
ИОТ № 319
Б02
Позиция ремонта электровоза
18540
5
1
1
1
1
2
0,2
2,1
О03
Замерить сопротивление изоляции электродвигателя компрессора
04
Сопротивление изоляции должно быть не менее 1 МОм
Т05
СИ.Мегоомметр М1-ЖТ ГОСТ 26104-89
06
07
08
09
10
11
12
13
КТТП
4
ГОСТ 3.1121-84 форма 1
Дубл.
Взам.
Подл.
01200.00000
10
1
Разраб.
ВНИИЖТ
50200.00005
Электродвигатель П22К-50У2
Н.контр.
А
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
РД
Код, наименование дефекта
ПЗП
ПЗПР
А01
005
0124 Дефектация
20200.00006 ИОТ № 319
Б02
Позиция ремонта электровоза
18540
5
1
1
1
1
2
0,4
4,6
РД03
1. Трещины в станине электродвигателя (деф.1)
Не допускается Заменить
Т04
СИ.Визуал.с ламп.
РД05
2. Трещины в подшипниковом щите (деф. 2)
Не допускается Заменить
Т06
СИ.Визуал.с ламп.
РД07
3. Повреждение защитной сетки (деф. 3)
Не допускается Заменить
Т08
СИ.Визуал.с ламп.
РД09
4. Наличие посторонних шумов или стуков (деф. 4)
Не допускается Заменить
Т10
СИ.Измеритель шума и вибрации ВШВ-003-М3
РД11
5. Нагрев подшипникового узла (деф. 5)
более 80°С
Не допускается Заменить
Т12
СИ.Температурный индикатор ТИ-2
РД13
6. Вибрация электродвигателя под нагрузкой (деф. 6)
Не допускается Заменить
КТТП
7
ГОСТ 3.1121-84 форма 1б
Дубл.
Взам.
Подл.
01200.00000
2
50200.00005
А
Цех
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
РД
Код, наименование дефекта
ПЗП
ПЗПР
Т01
СИ.Вибромеметр ВВМ-311 ТУ 615039055.7705.0010-1
РД02
7. Пониженное значение сопротивления изоляции (деф. 7)
Не допускается Заменить
Т03
СИ.Мегаомметр М1-ЖТ ГОСТ 26104-89
РД04
8. Ослабление крепления деталей (деф. 8)
Не допускается Ремонтировать
Т05
СИ.Визуал.с ламп.
РД06
9. Неплотное прилегание заземляющего провода к поверхности контакта (деф. 9)
Не допускается Ремонтировать
Т07
СИ.Визуал.с ламп.
РД08
10.Наличие короткозамкнутых или замкнутых на корпус витков в оботке якоря(деф. 10)
Не допускается Заменить
Т09
СИ.Мегаомметр М1-ЖТ ГОСТ 26104-89
РД10
11. Сдвиг щеток с нейтрали (деф. 11)
Не допускается Ремонтировать
Т11
СИ.Визуал.с ламп.
РД12
12. Наличие межвитковых замыканиях в полюсных катушках (деф. 12)
Не допускается Заменить
Т13
СИ.Мегаомметр М1-ЖТ ГОСТ 26104-89
РД14
13. Износ щетки (деф. 13)
15
Высота щетки
менее 15 мм
Не допускается Заменить
T16
СИ.ШЦ-I-125-0,1 Штангенциркуль ГОСТ 166-89
ГОСТ 3.1121-84 форма 1б
Дубл.
Взам.
Подл.
01200.00000
3
50200.00005
А
Цех
Уч.
РМ
Опер.
Код,наименование операции
Обозначение документа
Б
Код,наименование,оборудования
СМ
Проф.
Р
УТ
КР
КОИД
ЕН
ОП
Кшт.
Тпз
Тшт.
К/М
Наименование детали,сб.единицы или материала
Обозначение,код
ОПП
ЕВ
ЕН
КИ
Н.расх.
РД
Код, наименование дефекта
ПЗП
ПЗПР
01
При невозможности устранения неисправностей произвести демонтаж двигателя согласно КТТП 50200.00007
02
и отправить в электромашинный цех зарегистрировав неисправность в учетной документации двигателя
03
04
05
06
07
08
09
10
11
12
13
14
15
16
