Технологический процесс ТР-1 электровоза 2ЭС5К. Испытания и приёмка (типовой) - часть 9
КЭ
95
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
5ТС.127.061СБ
20200.00043
005

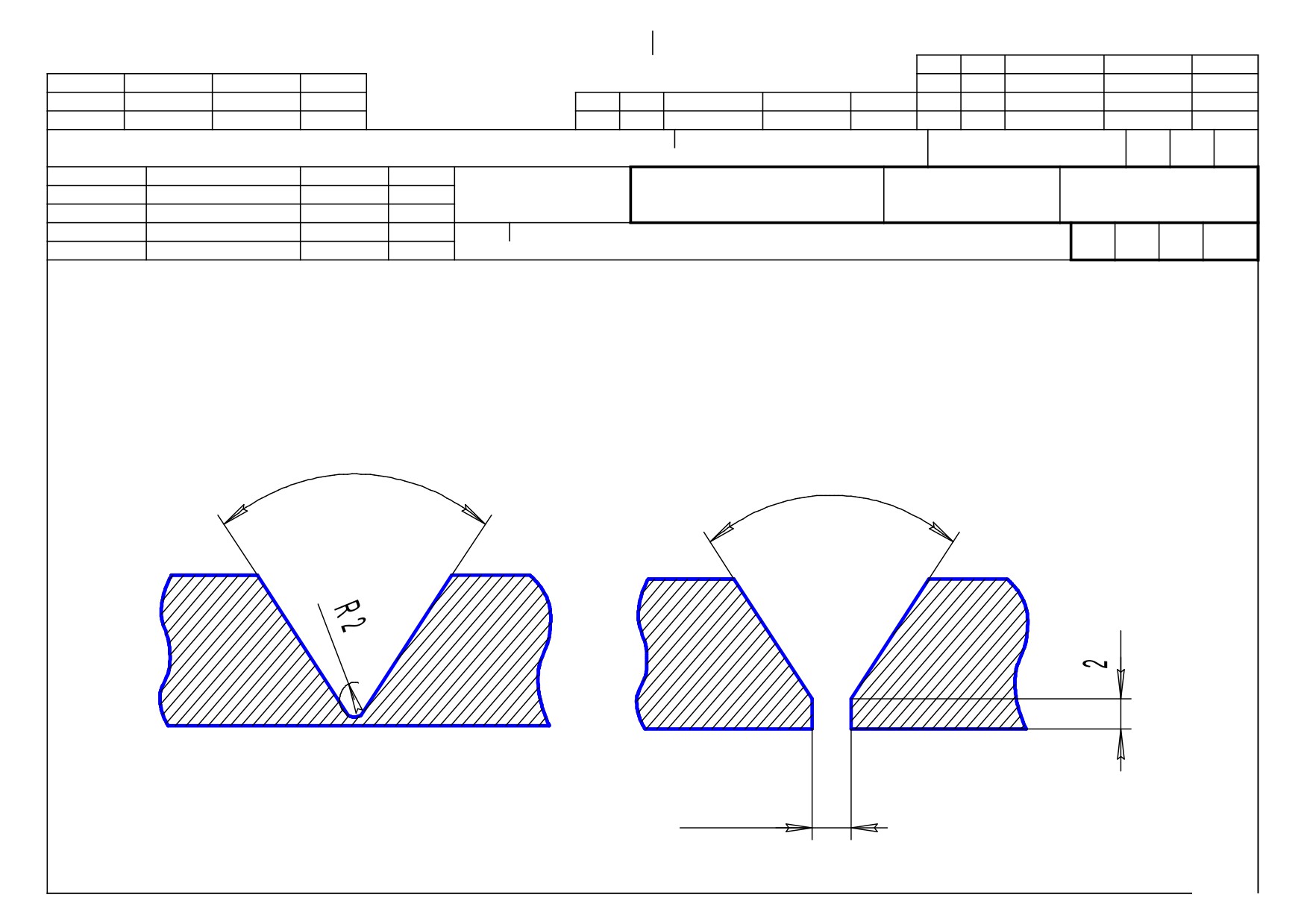

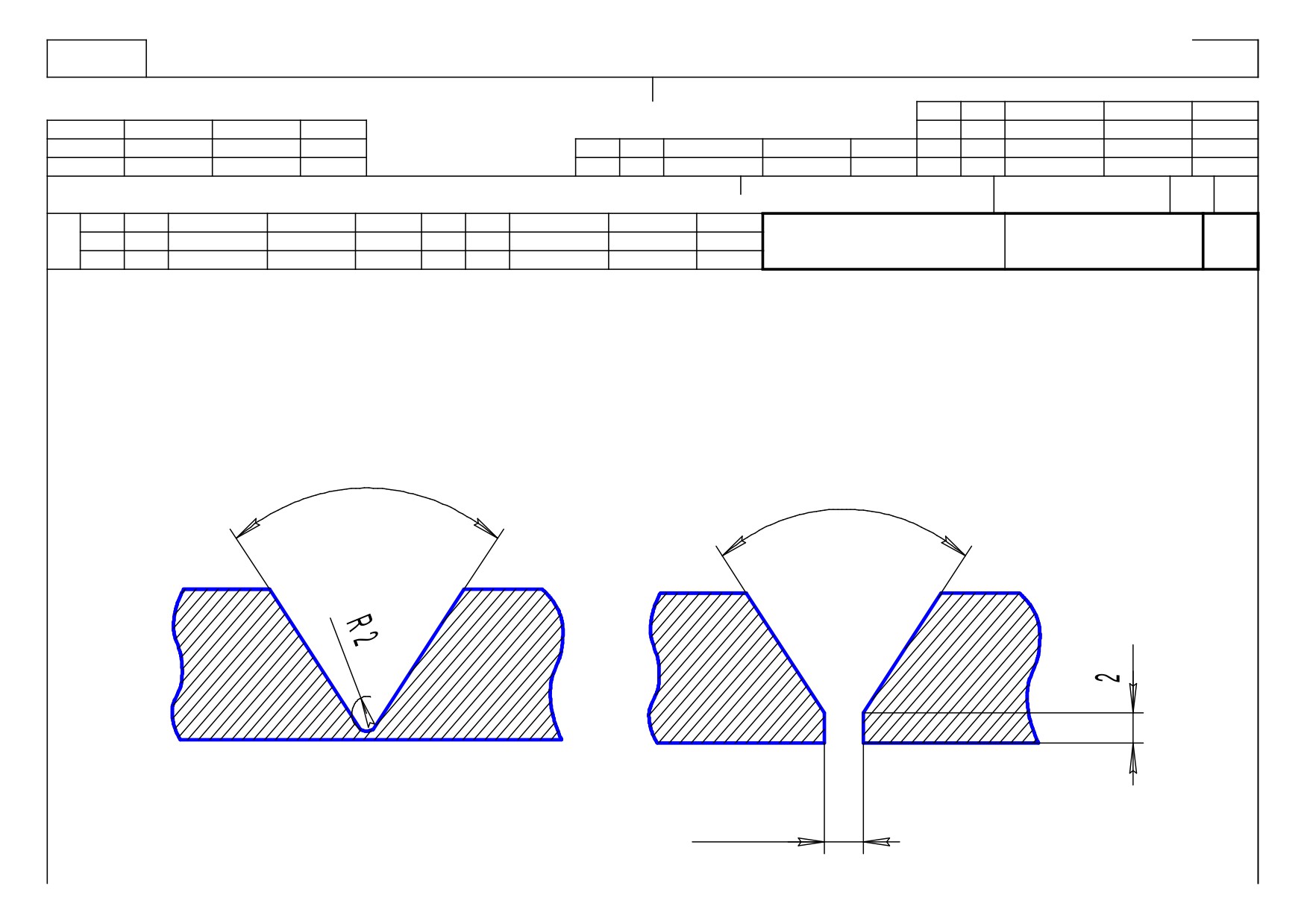

Разделка кромок несквозных трещин
Разделка кромок сквозных трещин
70
-
80
60
±5
2-
3
мм
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
1
Разраб.
ВНИИЖТ
5ТС.085.035СБ
20200.00007
Рама тележки
Н.контр.
005
Разделка кромок несквозных трещин
Разделка кромок сквозных трещин
70
-
80
60
±5
2-
3
мм
КЭ
16
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
5ТС.085.035СБ
20200.00007
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
5ТС.285.005СБ
20200.00011

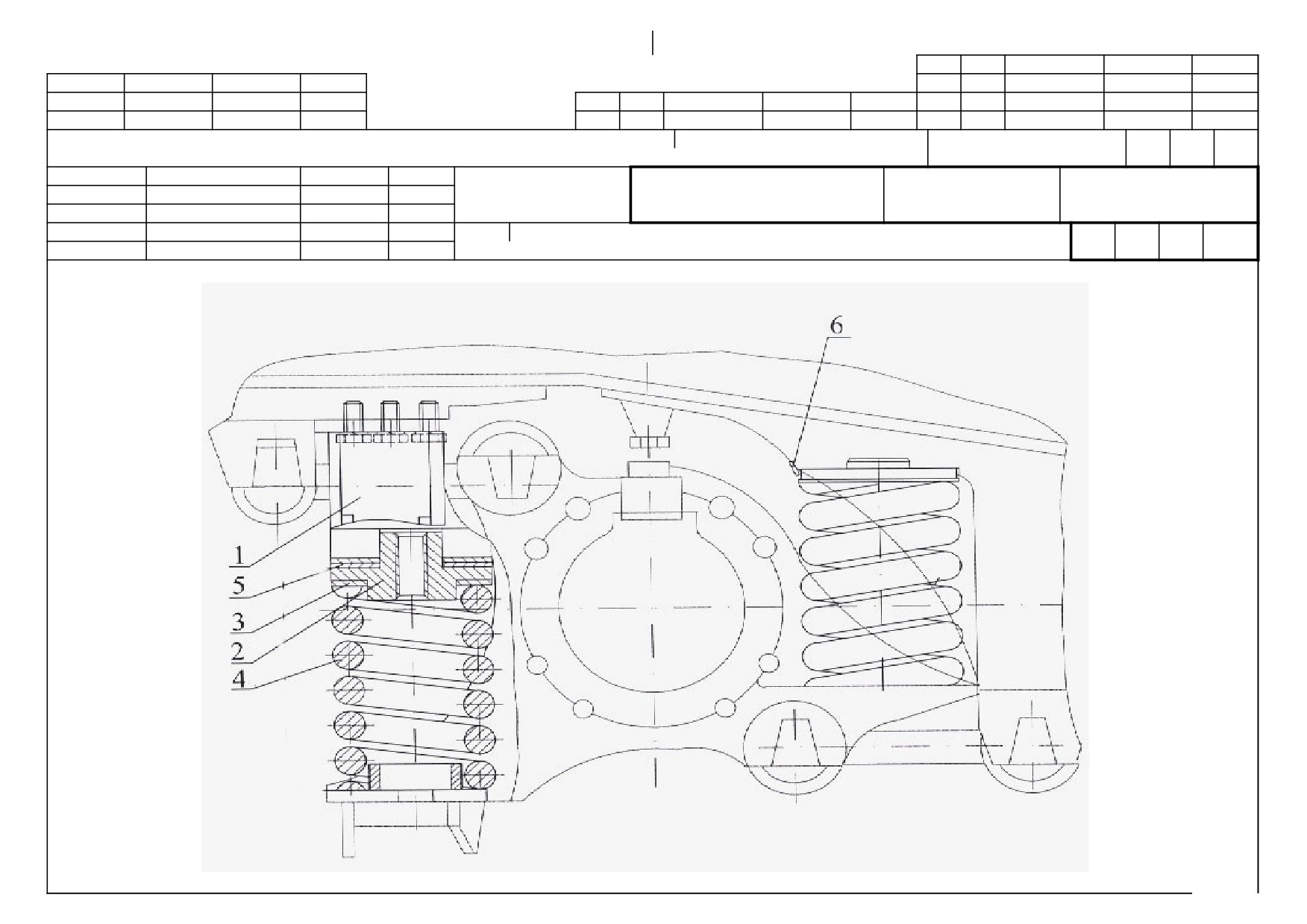

Рессорное подвешивание
Н.контр.
005
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
5ТС.274.037СБ
20200.00015

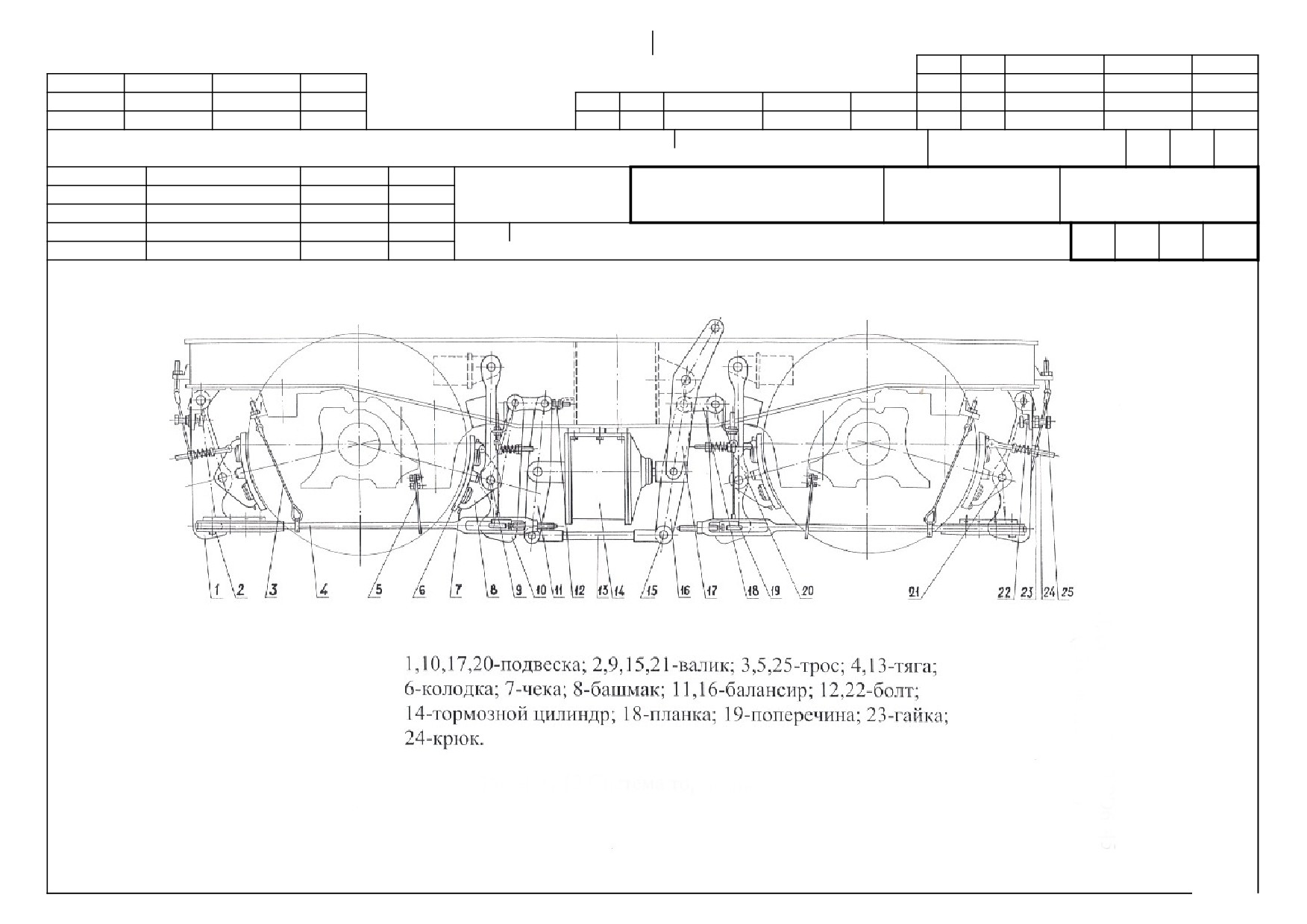

Тормозная рычажная передача
Н.контр.
005
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
20203.00025
Колесно-моторный блок
Н.контр.
005
5
6
8
7
4
16
15
1
11
9
3
10

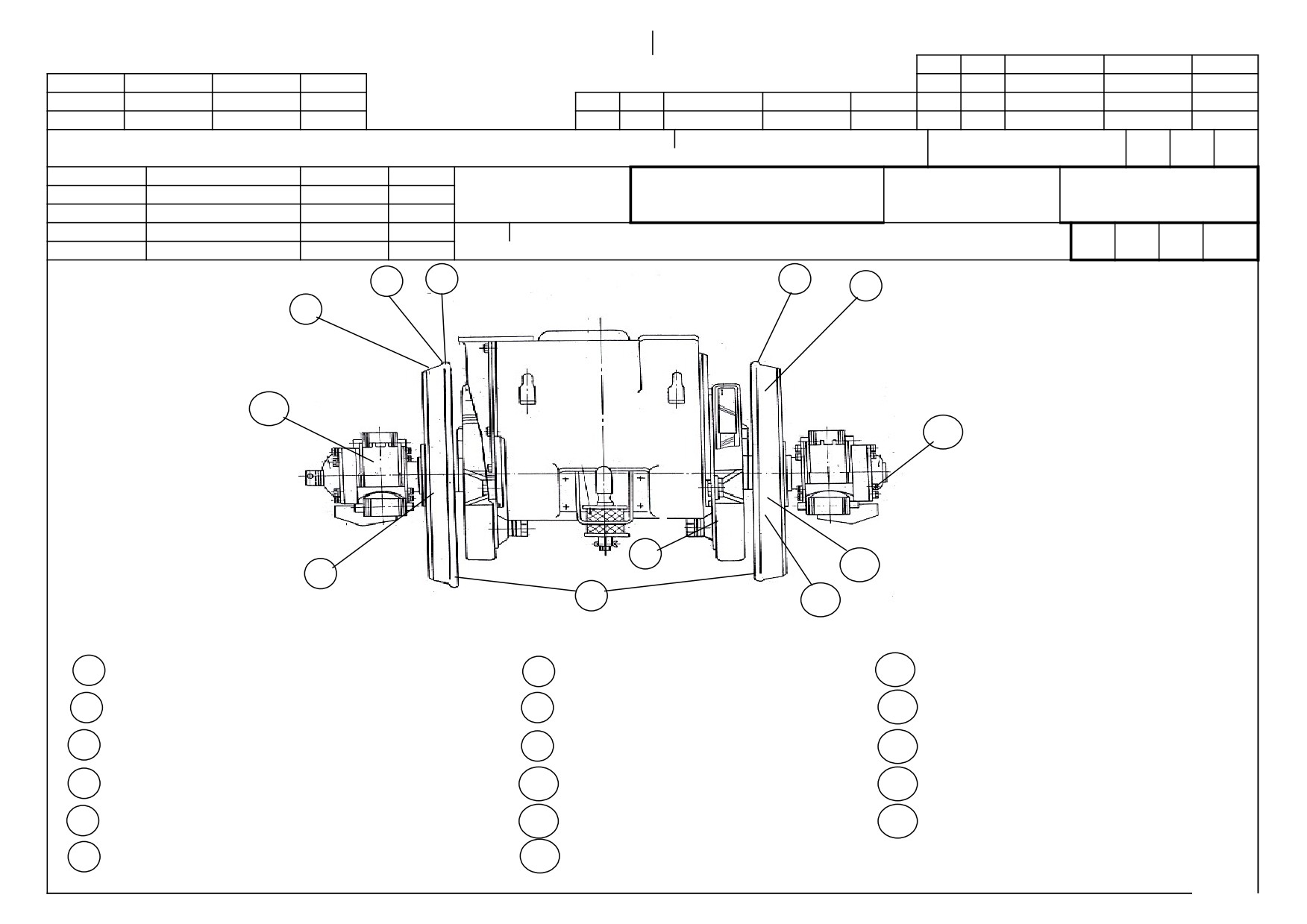

Дефекты:
Ослабление крепления кожухов зубчатой передачи
Ползун на поверхности катания
13
Трещины в ступице или ободе
1
7
2
Ослабление бандажа на колесном центре
8
Остроконечный накат на гребне
14
Несоответствие толщины бандажа
Отклонение размера между гранями бандажей
Трещины в бандаже
Ослабление крепежа деталей буксы
3
9
15
Прокат бандажа по кругу катания
Раковины на поверхности катания
Трещины, вмятины на корпусе буксы
4
10
16
Несоответствие толщины гребня
Выщербины на поверхности катания
Наличие масла на цилиндрических поверхно-
5
11
17
6
Вертикальный подрез гребня
12
Местное или общее выпирание бандажа
стях резино-металлических шайб
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
5ТС.339.007СБ
20203.00045
Путеочиститель
Н.контр.
010

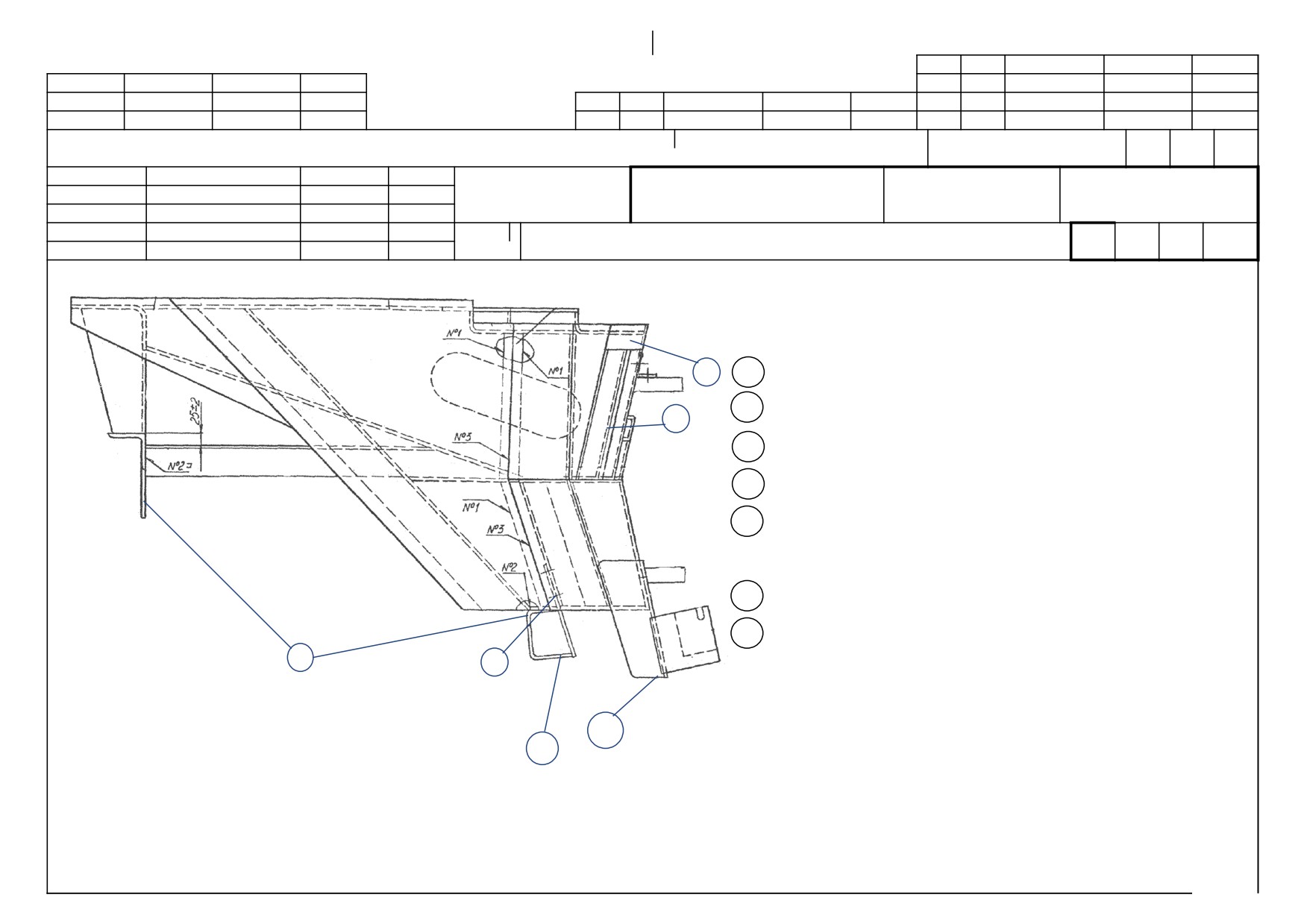

Дефекты:
3
Ослабшие гайки кронштейнов и угольников
1
2
Отрыв кронштейнов и угольников от балок путеочистителя
5
3
Повреждение и деформирование деталей путеочистителя
4
Высота нижней кромки путеочистителя от головки рельса
5
Расположение нижней кромки путеочистителя выше нижней
кромки приемных катушек локомотивной сигнализации
6
Повреждение щеток для местной очистки путей
7
Несоответствие высоты установки щеток для местной
2
1
очистки путей относительно головки рельсов
4
5
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
4
1
Разраб.
ВНИИЖТ
20203.00037

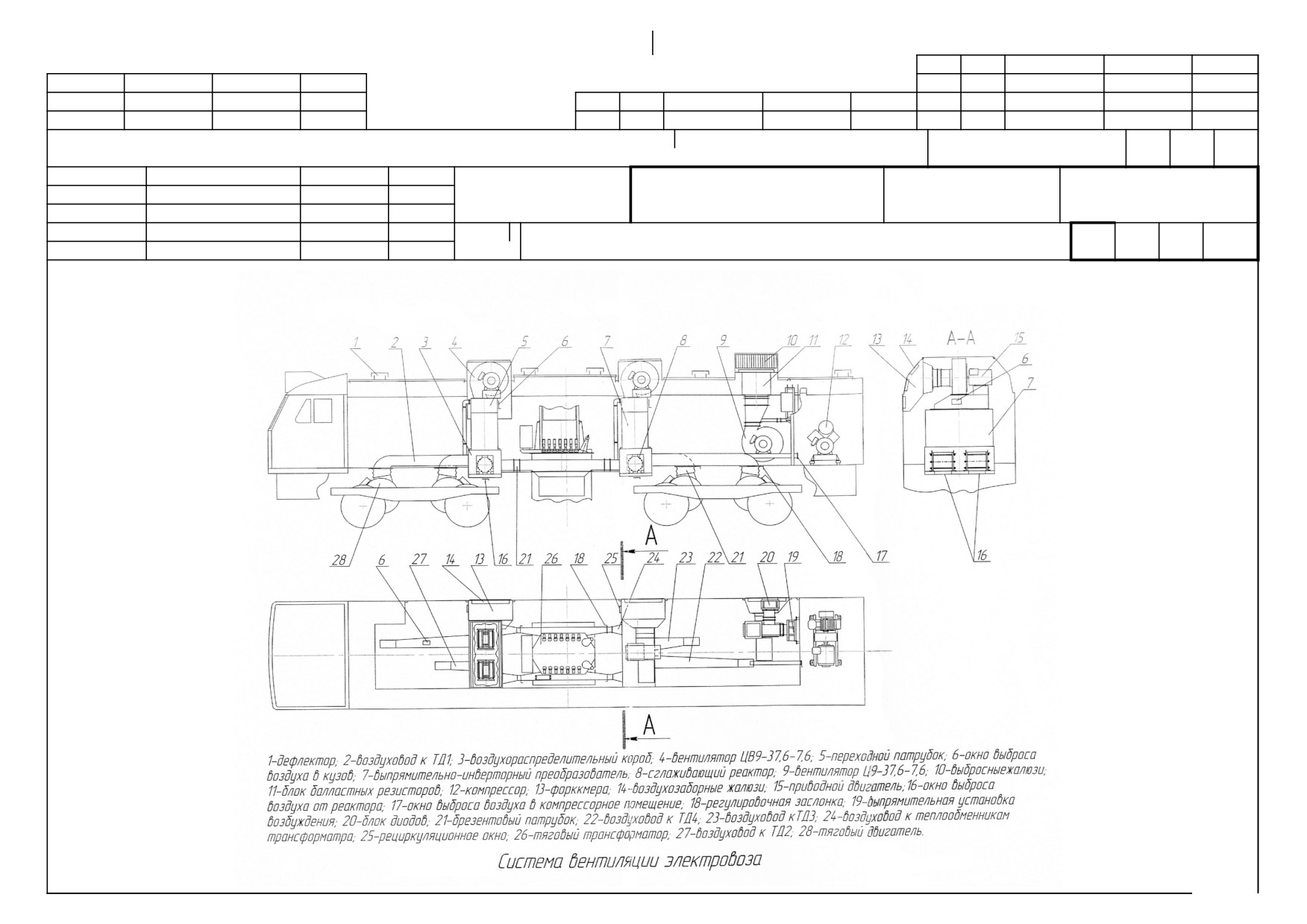

Система вентиляции
Н.контр.
005

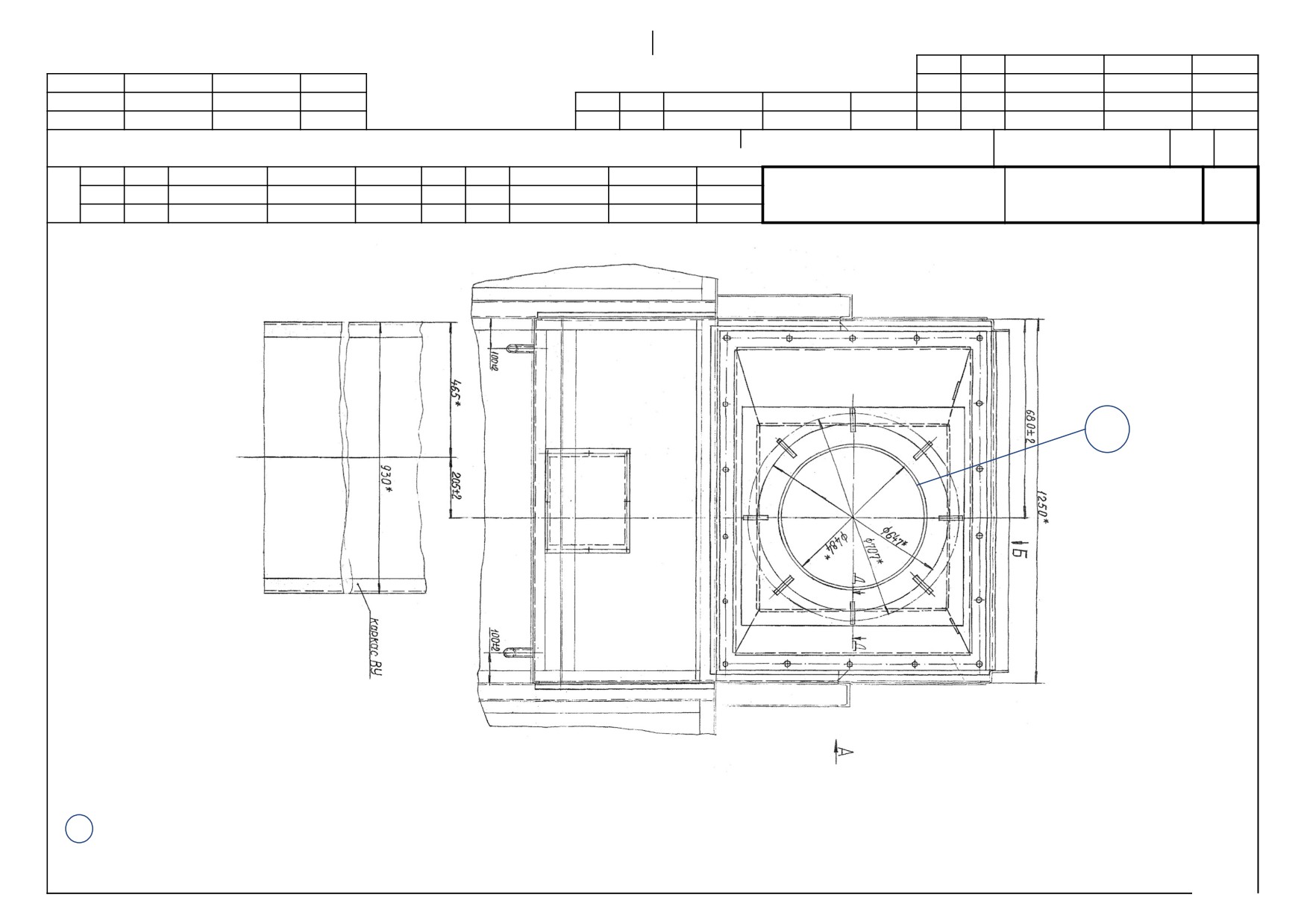

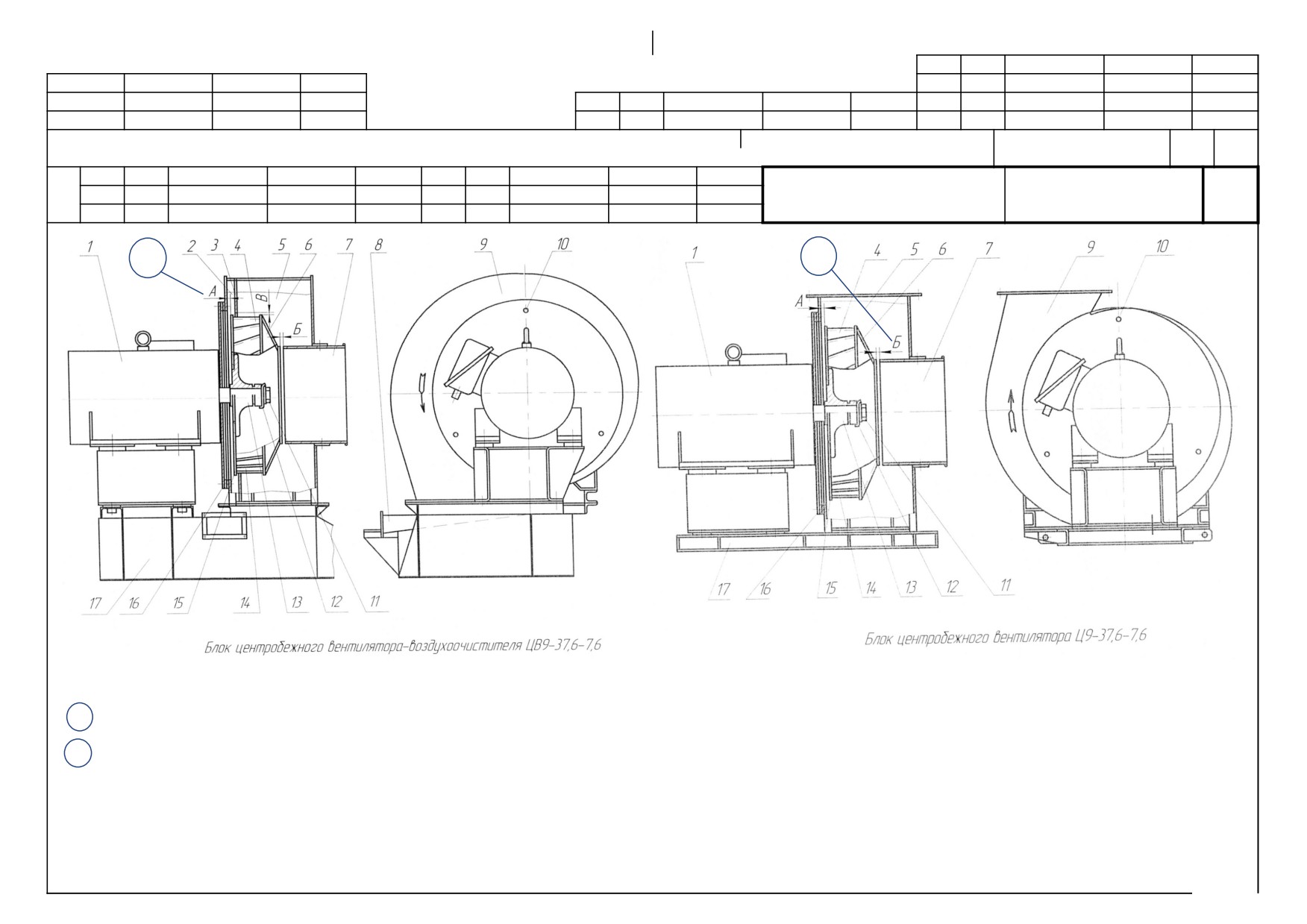

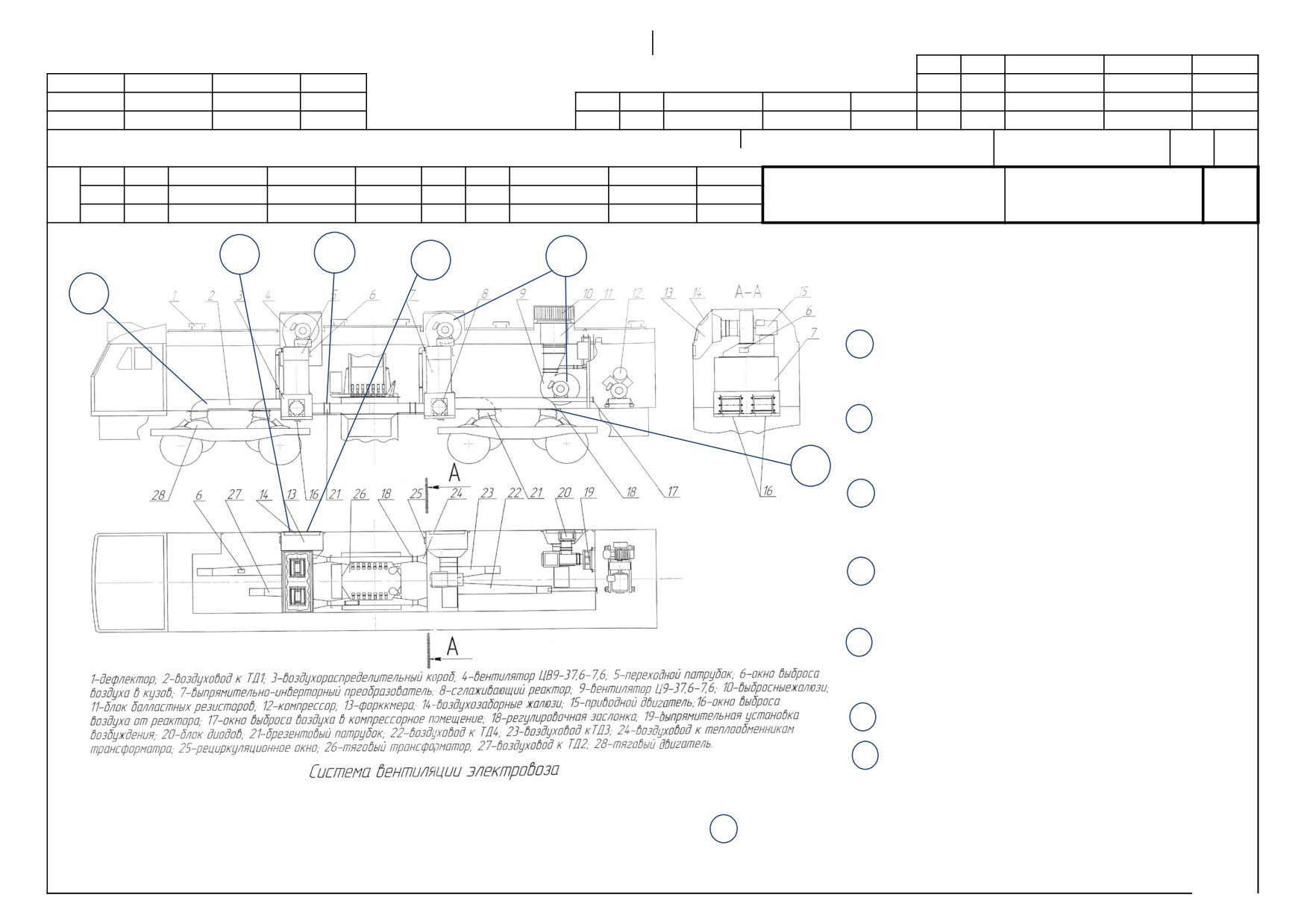

Зазор А - контроль положения рабочего колеса 14 относительно улитки 9 вдоль оси вентилятора, равен 14±3 мм
Зазор Б - контроль положения рабочего колеса 14 и подвижного патрубка 7, равен 5 (+3; -1)
Зазор В - контроль положения рабочего колеса 14 относительно перегородки 3, равен 6±2 мм
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
20203.00037
010
2
4
7
1
6
Дефекты:
1. Погнутые пластины жалюзей воздухозаборных
устройств
2. Загрязнения фильтров воздухозаборных
устройств
5
4. Нарушение плотности прилегания фланцев
брезентовых патрубков
5. Нарушение надежности крепления воздушных
заслонок
6. Загрязнения предохранительных сеток
воздуховодов к тяговым двигателям
7. Нарушение крепления вентиляторов
10. Загрязнения снегозащитных фильтров
контактного действия
11. Негодность упаковочной ткани (мешковины) и вазопрона
Рис. 1
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
20203.00037
010
3
Дефекты:
3. Наличие влаги, снега и посторонних предметов в воздуховодах и форкамерах
Рис. 2
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
4
20203.00037
010
8
9
Дефекты:

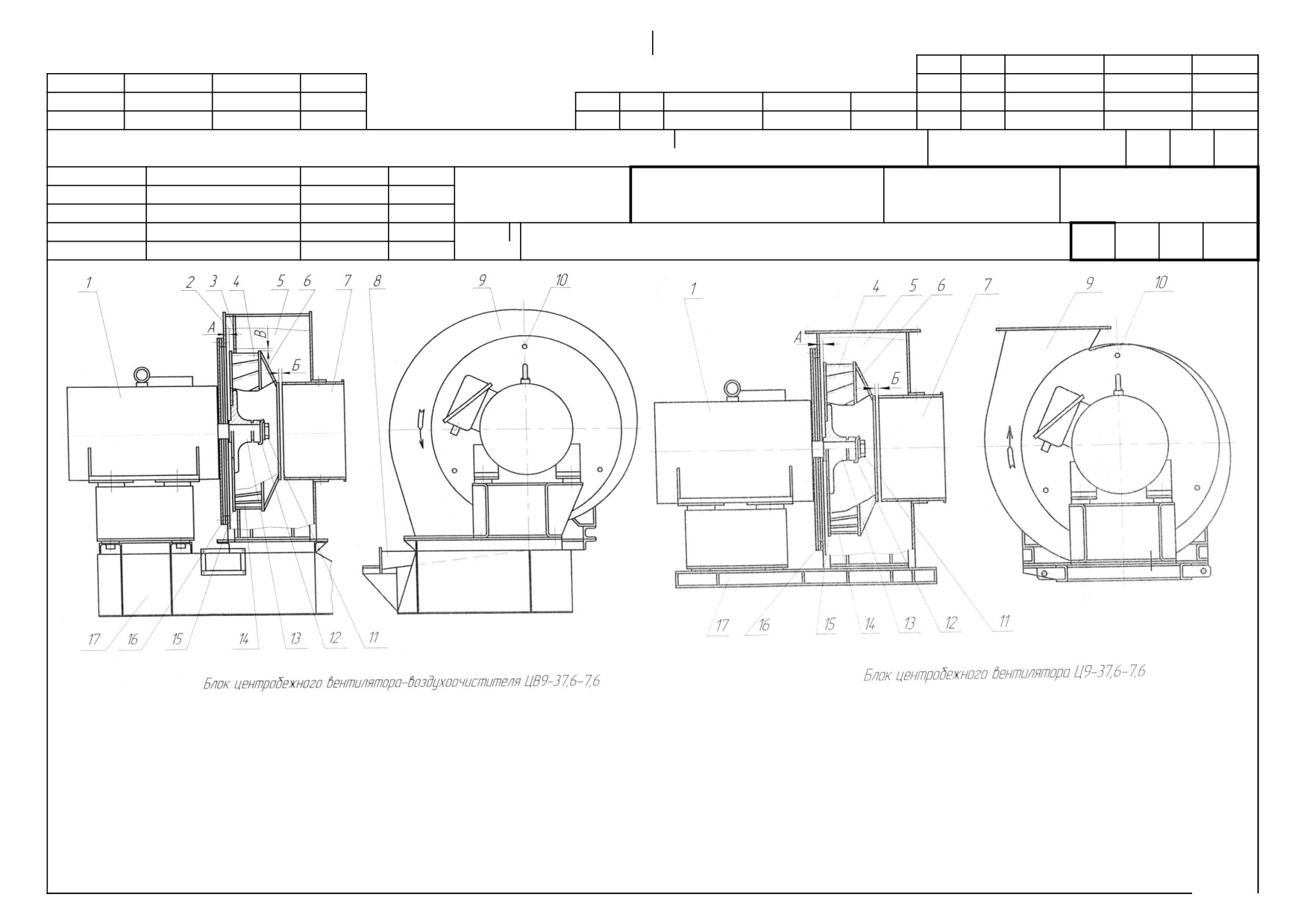

8. Нарушение положения колеса вентилятора относительно улитки вдоль оси вентилятора
9. Несоосность установки колеса с улиткой и с подвижным патрубком
Рис. 3
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
20200.00023
Автосцепное устройство
005
Н.контр.

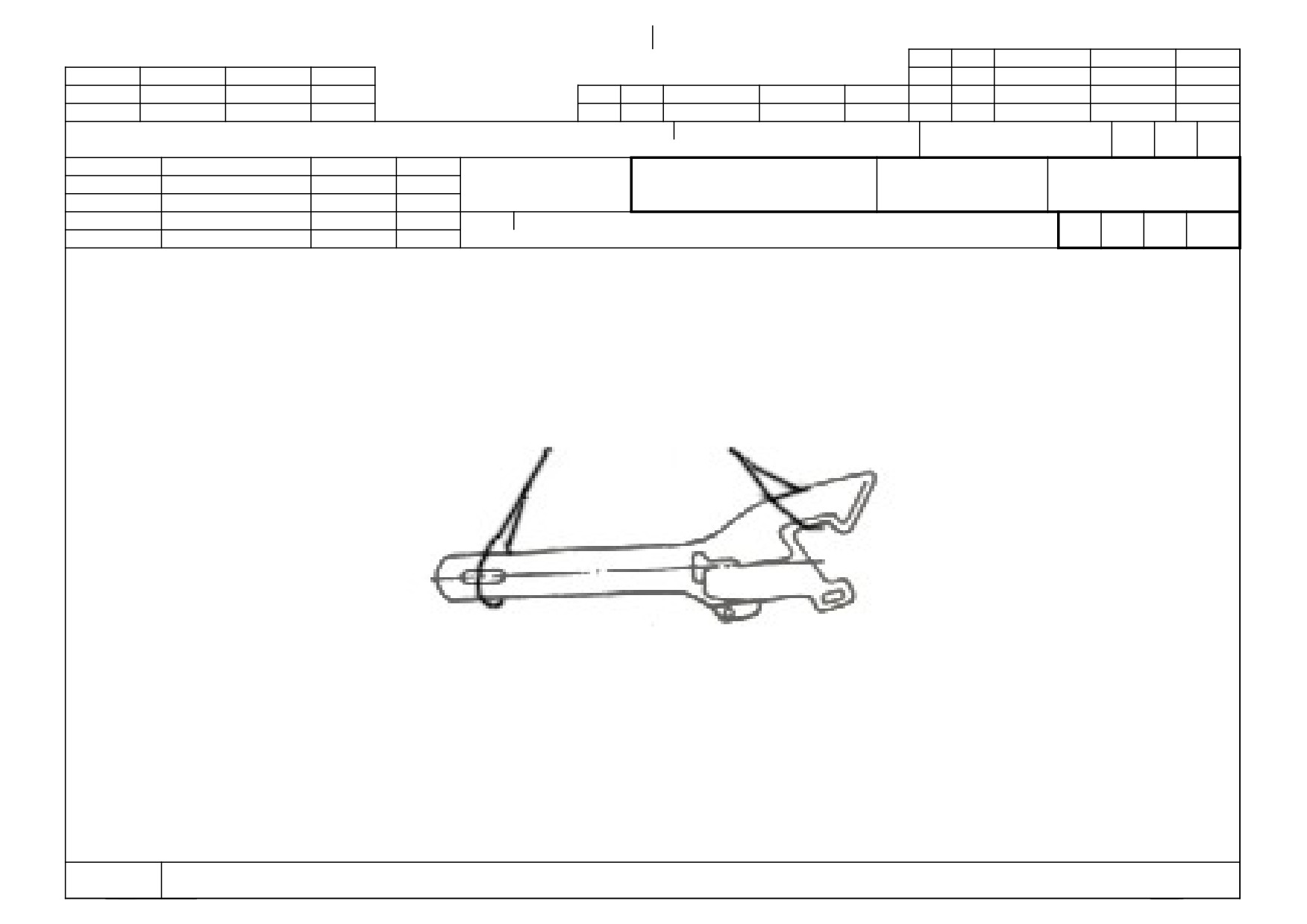

Схема строповки
КЭ
48
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
1
1
Разраб.
ВНИИЖТ
20200.00027

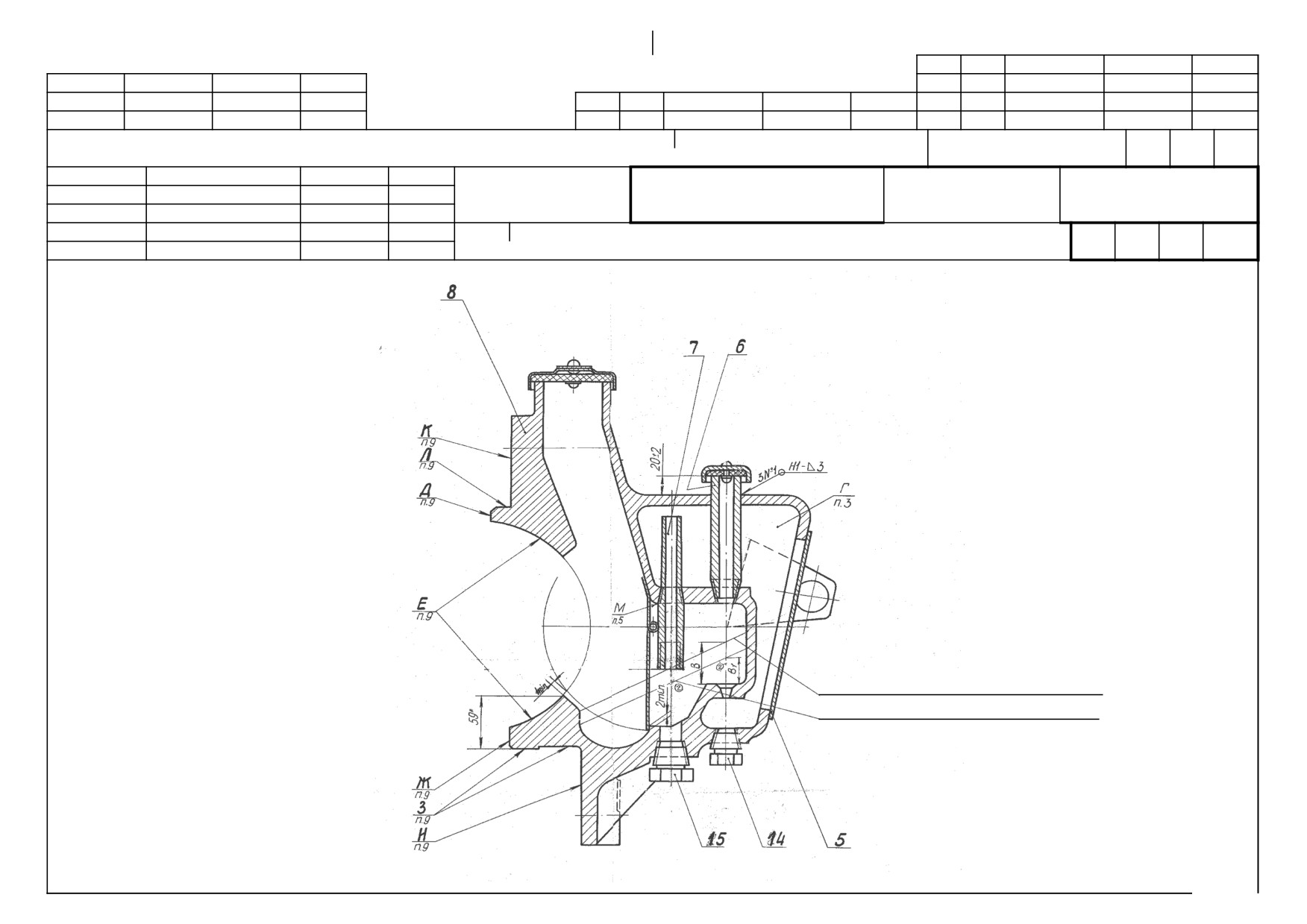

Колесно-моторный блок
Н.контр.
020
Линия номинального уровня масла
Линия минимального уровня масла
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
1
Разраб.
ВНИИЖТ
5ТС.339.007СБ
20200.00047

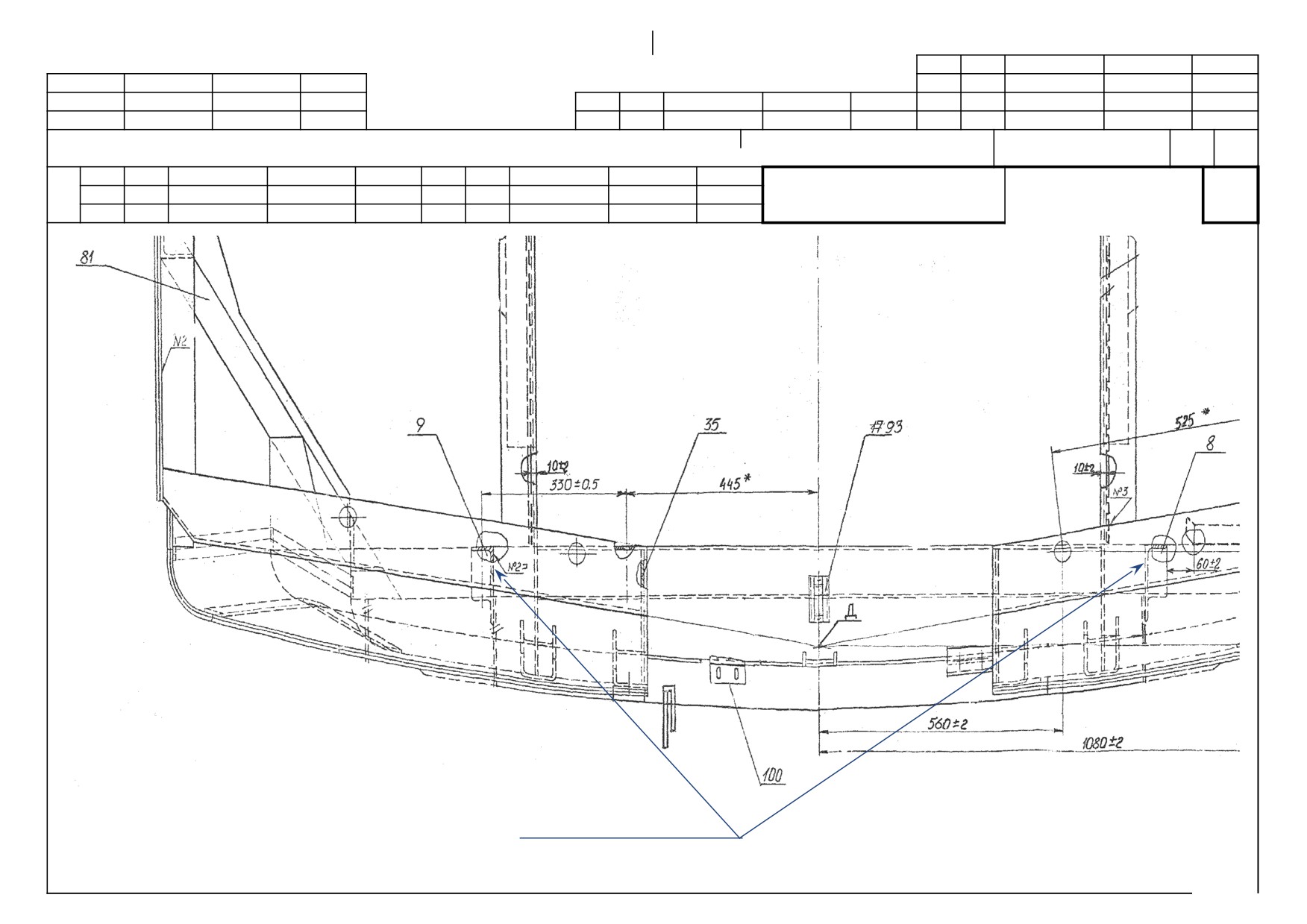

Путеочиститель
Н.контр.
005

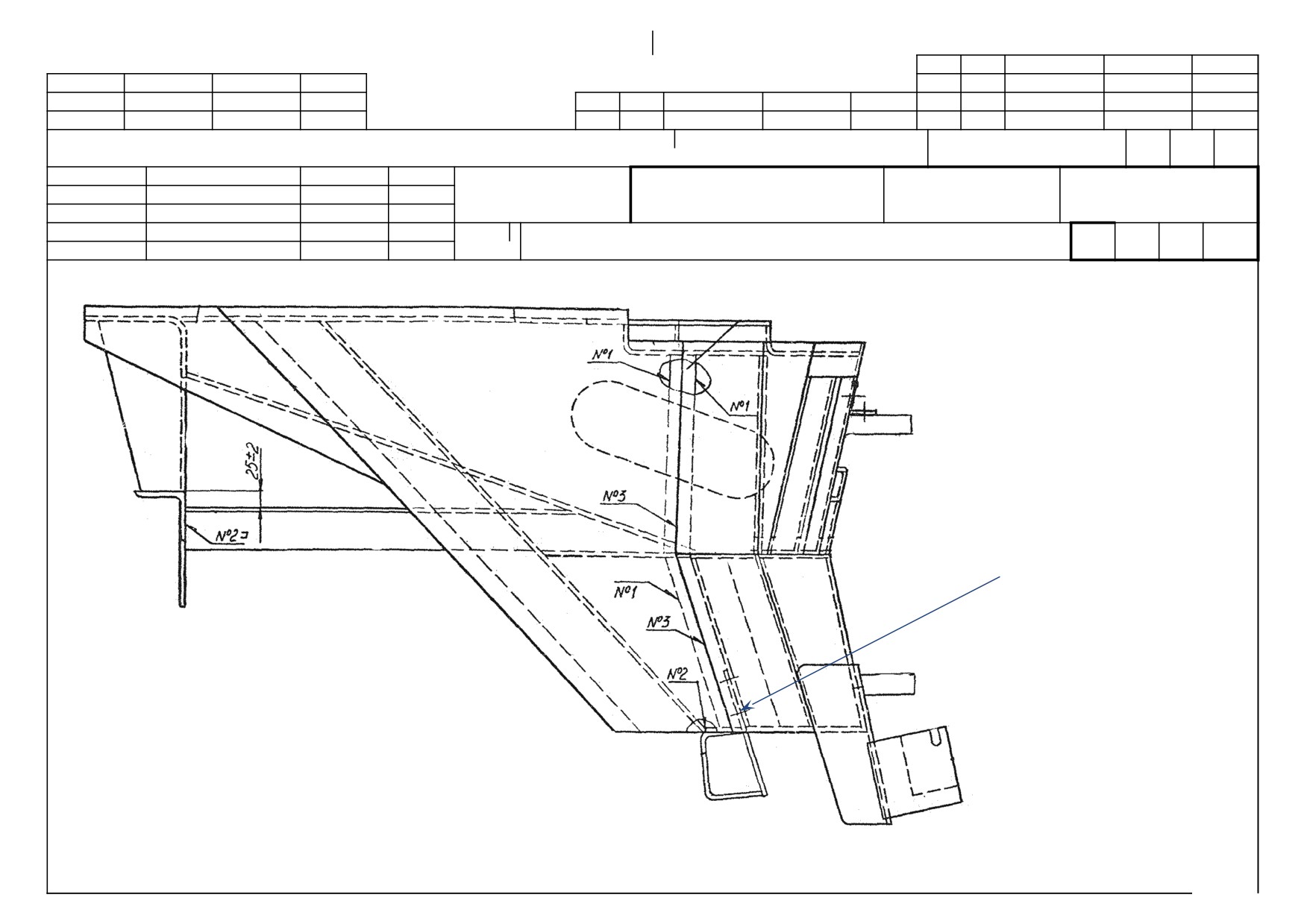

завернуть болты
крепления кронштейна
ГОСТ 3.1105-84 , форма 7а
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
5ТС.339.007СБ
20200.00047
010
ГОСТ 14771-76-У7-А
ГОСТ 3.1105-84
, форма 7
Дубл.
Взам.
Подл.
Текущий ремонт ТР-1
01200.00000
2
1
Разраб.
ВНИИЖТ
20200.00039
Система вентиляции
Н.контр.
005
