Denon AVR-X3500H СЕТЕВОЙ AV РЕСИВЕР. Руководство

Восстановление настроек Установка
Audyssey

Если параметр “Восстановить” установлен в положение “Восст.”,
можно вернуться к результатам измерений Установка Audyssey

(значения рассчитываются перед началом операции модулем
MultEQ

XT32), даже если Вы изменили каждый параметр вручную.

Установка Audyssey

Установка Dolby АС

Выбор канала

Назнач. усил.

Проверка результатов

Восстановить

Старт

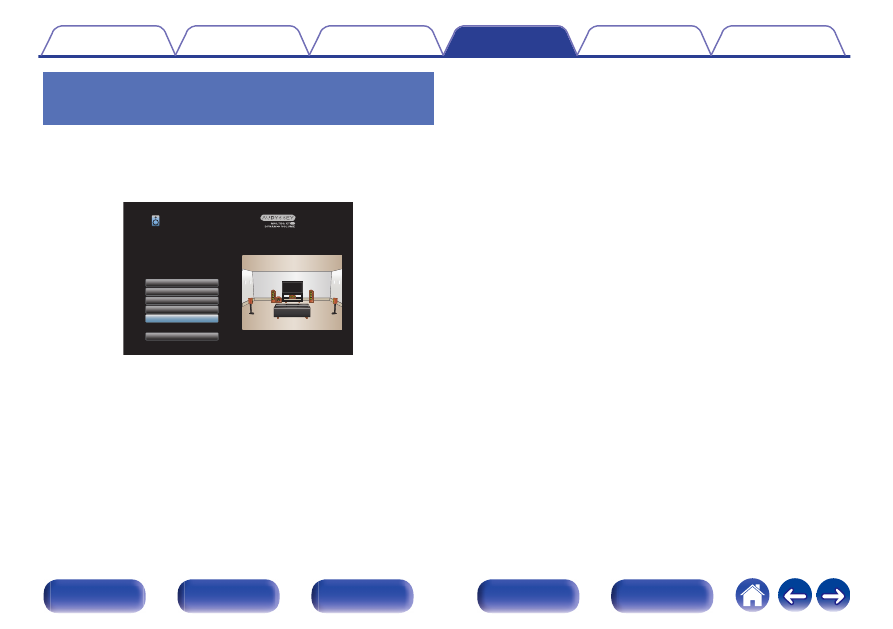

Ресивер может автоматически измерять акустику Вашей
комнаты и оптимизировать Ваши АС, используя настроечный
микрофон и микрофонный стенд. Настройте следующие
параметры, если
необходимо.

194

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Ручная установка

Выполняется при ручной настройке акустической системы или для
изменения настроек, сделанных с помощью Установка Audyssey

Если динамик будет добавлен или убран после выполнения
настройки Audyssey

, то больше не удастся выбрать параметр

Audyssey MultEQ

XT32, Audyssey Dynamic EQ

или Audyssey

Dynamic Volume

. (

стр. 161)

Можно пользоваться “Ручная установка” не меняя настроек.

Установите при необходимости.

Назнач. усил.

Выберите способ использования усилителя, подходящий для вашей

акустической системы.

См. “Конфигурация динамика и настройки “Назнач.

усил.””

(

стр. 40) относительно конфигурации акустической

системы и соединения.

Режим работы

Выберите способ использования усилителя мощности.

Тыловые

(По умолчанию):

Настройка для 7.1-канального

воспроизведения с панорамными

тыловыми громкоговорителями.

Фронт. Верхние:

Настройка для 7.1-канального

воспроизведения с фронтальными

верхними громкоговорителями.

Фронт. Потолоч:

Настройка для 7.1-канального

воспроизведения с фронтальными

потолочными динамиками.

Потолоч Средн:

Настройка для 7.1-канального

воспроизведения с центральными

потолочными динамиками.

Фронт Dolby:

Настройка для 7.1-канального

воспроизведения с фронтальными

динамиками Dolby Atmos Enabled.

Бок Dolby:

Настройка для 7.1-канального

воспроизведения с динамиками

объемного звучания Dolby Atmos

Enabled.

195

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ЗОНА2:

Конфигурация для назначения

встроенного усилителя для ZONE2 и

вывода звука в режиме стерео.

Би-ампинг:

Конфигурация для использования

динамиков через двухполосный

усилитель.

Фронт B:

Настройка для воспроизведения с

помощью второго переднего

динамика. Вы можете переключить

воспроизведение с переднего

динамика А и В по желанию.

Переключите передний динамик при

помощи “Фронтальные колонки” в

меню. (

стр. 205)

Конфиг-ия АС

Выберите, присутствуют ли динамики, способность

воспроизведения для низких басовых частот и размер динамика.

Фронтальные

Установка размера фронтального громкоговорителя.

Большие

(По умолчанию) :

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые:

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

При установке параметра “Сабвуфер” в значение “Нет” параметр

“Фронтальные” автоматически устанавливается в значение “Большие”.

Когда “Фронтальные” установлена на “Малые”, невозможно установить

динамики, отличные от “Фронтальные”, на “Большие”.

196

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Центральный

Установка наличия и размера центрального громкоговорителя.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если центральный динамик

не подключен.

Сабвуфер

Задайте наличие сабвуфера.

2 колонки:

Использование двух сабвуферов.

1 колонка

(По умолчанию):

Использование только одного

сабвуфера.

Нет:

Выберите, если сабвуфер не

подключен.

При установке параметра “Сабвуфер” на значение “Нет” и

“Фронтальные” на “Малые” настройка “Сабвуфер” автоматически

изменится на “1 колонка”.

Боковые

Установка наличия и размера панорамных громкоговорителей.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если панорамные

динамики не подключены.

Когда параметр “Боковые” установлен на “Нет”, “Тыловые” и “Бок Dolby”

автоматически устанавливаются на “Нет”.

197

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Тыловые

Установка наличия, размера и количества тыловых панорамных

громкоговорителей.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если тыловые панорамные

динамики не подключены.

2 колонки

(По умолчанию) :

Использование двух тыловых

панорамных динамиков.

1 колонка:

Используйте только один тыловой

панорамный динамик. Подключите к

разъему L к SURROUND BACK, когда

выбрана данная настройка.

Когда настройка “Режим работы”“Тыловые”, Вы можете выполнить эту

настройку. (

стр. 195)

Фронт. Верхние

Установка наличия и размера фронтальных верхних

громкоговорителей.

Большие:

использование большой колонки, способной

корректно воспроизводить очень низкие

частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно воспроизводить

очень низкие частоты.

Нет:

Выберите, если фронтальные верхние

динамики не подключены.

Когда настройка “Режим работы”“Фронт. Верхние”, Вы можете

выполнить эту настройку. (

198

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Фронт. Потолоч

Установите наличие и размер фронтальных потолочных

динамиков.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если фронтальные

потолочные динамики не подключены.

Когда настройка “Режим работы”“Фронт. Потолоч”, Вы можете

выполнить эту настройку. (

стр. 195)

Потолоч Средн

Установите наличие и размер центральных потолочных

динамиков.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если центральные

потолочные динамики не подключены.

Когда настройка “Режим работы”“Потолоч Средн”, Вы можете

выполнить эту настройку. (

199

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Фронт Dolby

Установите наличие и размер фронтальных динамиков Dolby.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если фронтальные

динамики Dolby не подключены.

Когда настройка “Режим работы”“Фронт Dolby”, Вы можете выполнить

эту настройку. (

стр. 195)

Бок Dolby

Установите наличие и размер динамиков Dolby объемного

звучания.

Большие:

использование большой колонки,

способной корректно воспроизводить

очень низкие частоты.

Малые

(По умолчанию) :

использование небольшой колонки,

неспособной корректно

воспроизводить очень низкие

частоты.

Нет:

Выберите, если динамики Dolby

объемного звучания не подключены.

Когда настройка “Режим работы”“Бок Dolby”, Вы можете выполнить эту

настройку. (

200

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Расстояние до АС

Установка дистанции между позицией слушателя и

громкоговорителями.
Предварительно замерьте расстояние между каждым из

громкоговорителей и позицией слушателя.

Устройство

Выбор единицы измерения дистанции.

Метры (По умолчанию)
Шаги

Малые шаги

Установка минимальной переменной ширины на дистанции.

0.1 м / 0.01 м

(По умолчанию: 0.1 м)

1 шаг / 0.1 шаг

Установите дистанцию

0.00 м – 18.00 м / 0.0 шаг – 60.0 шаг

Динамики, которые можно выбрать, зависят от параметров “Назнач.

усил.” и “Конфиг-ия АС”. (“ Назнач. усил. ” (

стр. 195), “ Конфиг-ия

АС ” (

стр. 196))

Настройки по умолчанию:

Фронт Л

Фронт П

Фронт. Верх. Л

Фронт. Верх. П

Центральный

Фронт Dolby Л

Фронт Dolby П

Сабвуфер1

Сабвуфер2: 3,60 м (12,0

шаг)

Динамики, отличные от указанных выше: 3,00 м (10,0 шаг)

Задайте разницу расстояния между динамиками на менее 6,00 м (20,0

шаг).

201

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Установка Dolby АС

Установите расстояние между динамиком Dolby Atmos Enabled и

потолком.

0.90 м - 3.30 м / 3.0 шаг - 11.0 шаг

(По умолчанию: 1.80 м / 6.0 шаг)

Этот параметр можно установить, если для параметра “Фронт Dolby” или

“Бок Dolby” установлено значение “Большие” или “Малые” в пункте

“Конфиг-ия АС”.

Уст.по умолч.

Настройки “Расстояние до АС” возвращаются к значениям по

умолчанию.

Уровень громкости

Установите громкость тестового тона на один и тот же уровень в

положении прослушивания при выводе с каждого из динамиков.

ТЕСТ

Тестовый сигнал выводится на выбранный громкоговоритель.
Слушая тестовый сигнал, отрегулируйте громкость звука у

выбранного громкоговорителя.

–12.0 dB – +12.0 dB (По умолчанию: 0.0 dB)

Установленные опции “Уровень громкости” отражаются во всех режимах

звука.

Если Вы хотите отрегулировать уровень канала для каждого источника

входного сигнала, выполните настройки в “Настр. уровня канала”.

(

стр. 114)

Если к разъему PHONES данного устройства подключены наушники,

отрегулировать параметр “Уровень громкости” невозможно.

Уст.по умолч.

Настройки “Уровень громкости” возвращаются к значениям по

умолчанию.

202

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Кроссоверы

Установите в соответствии с нижним пределом частот,

воспроизводимых каждым динамиком. Сведения о частоте

кроссовера громкоговорителя см. в руководстве к

громкоговорителям.

Выбор АС

Выбор способа настройки частоты кроссовера.

Все

(По умолчанию) :

Установка единой частоты

разделения для всех динамиков.

Индивидуальный:

Выбор значения кроссовера для

каждого динамика в отдельности.

Установка частоты кроссовера

40 Гц

60 Гц

80 Гц

90 Гц

100 Гц

110 Гц

120 Гц

150 Гц

200 Гц

250 Гц (По умолчанию: 80 Гц)

“Кроссоверы” можно установить, когда настройка “Режим сабвуфера”

“LFE + Гл.” или когда имеется динамик, установленный на “Малые”.

(

стр. 204)

Частота кроссовера по умолчанию равна “80 Гц” что отлично подходит

для большинства колонок. Для небольших динамиков рекомендуется

устанавливать более высокую частоту. Например, если диапазон частот

динамиков составляет 250 Гц – 20 кГц, установите частоту “250 Гц”.

Звук ниже частоты перехода вырезается из вывода через динамики,

установленные в “Малые”. Эти срезанные низкие частоты выводятся

через сабвуфер или передние динамики.

Громкоговорители, которые можно выбирать в режиме

“Индивидуальный”, отличаются в зависимости от настроек режима

“Режим сабвуфера”. (

стр. 204)

Если выбран параметр “LFE”, динамик, для которого в “Конфиг-ия АС”

выбрано значение “Малые”, доступен для настройки. Если для

громкоговорителей выбрано значение “Большие”, выводится

индикация “П диап”, и настройку выполнить невозможно.

(

стр. 196)

Если выбран параметр “LFE + Гл.”, настройку динамиков можно

выполнять независимо от параметра “Конфиг-ия АС”. (

203

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройка НЧ

Настройка воспроизведения диапазона сигнала сабвуфера и LFE

(НЧ эффектов).

Режим сабвуфера

Выбирает сигналы низкочастотного диапазона для

воспроизведения сабвуфером.

LFE

(По умолчанию):

Сигнал низкочастотного диапазона

канала с установленным размером

громкоговорителя “Малые”

добавляется к выходному сигналу LFE

сабвуфера.

LFE + Гл.:

Сигналы низкочастотного диапазона

всех каналов добавляются к

выходному сигналу LFE сабвуфера.

“Режим сабвуфера” можно установить, когда “Конфиг-ия АС”

“Сабвуфер” в меню установлен на параметр, отличный от “Нет”.

(

стр. 197)

Воспроизводите музыку или кино с источника сигналов и выбирайте

режим, обеспечивающий самые мощные басы.

Если для параметров “Конфиг-ия АС”

“Фронтальные” и “Центральный”

установлено значение “Большие”, в для параметра “Режим сабвуфера”

установлено значение “LFE”, звук может не выводиться через

сабвуферы в зависимости от входного сигнала или выбранного режима

звука. (

стр. 196)

Выберите значение “LFE + Гл.”, если вы желаете, чтобы басовый сигнал

всегда выдавался с сабвуфера.

LPF для LFE

Установка диапазона воспроизведения сигнала НЧ эффектов

LFE. Установите значение, если нужно изменить частоту

воспроизведения (точка фильтра низких частот) сабвуфера.

80 Гц

90 Гц

100 Гц

110 Гц

120 Гц

150 Гц

200 Гц

250 Гц

(По умолчанию: 120 Гц)

204

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Фронтальные колонки

Настройка фронтальных динамиков A/B для использования в

каждом режиме звука.

(По умолчанию) :

Используется фронтальный

громкоговоритель А.

B :

Используется фронтальный

громкоговоритель В.

A+B :

Используются оба громкоговорителя А и

В.

Можно настроить, если для параметра “Режим работы” установлено

значение “Фронт B”. (

205

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Сеть

Для использования устройства в домашней сети (LAN), необходимо выполнить настройку сети.
Если домашняя сеть (LAN) настраивается через DHCP, установите “DHCP” в положение “Вкл.”. (Используйте значение по умолчанию.) Это

позволит устройству подключиться к Вашей домашней сети (LAN).
Если IP-адрес для каждого устройства назначается вручную, необходимо использовать для этого параметры “IP адрес” и ввести в нем

параметры вашей домашней сети (LAN), такие как адрес шлюза, маску подсети и т. д.

Информация

Отобразить сетевую информацию.

Имя устройства

Соединение

SSID

DHCP

IP адрес

MAC адрес

(Ethernet)

MAC адрес

(Wi-Fi)

Сила сигнала Wi-Fi

Соединение

Выберите, нужно ли подключить домашнюю сеть к беспроводной

сети ЛВС или проводной сети ЛВС.

При подключении к сети с использованием проводной ЛВС,

выберите “Проводное (Ethernet)” после подключения LAN-кабеля.

При подключении к сети с помощью беспроводной ЛВС выберите “Б/

проводное (Wi-Fi)” и сконфигурируйте “Wi-Fi Setup”. (

стр. 207)

Исполь-ся соединение

Выберите способ подключения к домашней сети (LAN).

Проводное (Ethernet):

Используйте LAN-кабель для

подключения к сети.

Б/проводное (Wi-Fi)

(По умолчанию) :

Используйте функцию беспроводной

ЛВС (Wi-Fi) для подключения к сети.

206

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Wi-Fi Setup

Подключите к беспроводному маршрутизатору ЛВС (Wi-Fi).

Маршрутизатор можно подключить следующим образом. Выберите

способ подключения, который подходит для Ваших домашних

условий.

Сканирование сетей

Выберите сеть, к которой хотите подключиться, из списка

возможных сетей, показанного на экране телевизора.
1. Выберите сеть, к которой хотите подключиться из списка

беспроводных сетей.
Выберите “Пересканир.”, если сеть не удается найти.

2. Введите пароль и выберите “OK”.

Исп-ние iOS устройств

Используйте устройство iOS (iPhone/iPod/iPad) для подключения

к сети. При подсоединении Вашего устройства iOS к данному

устройству с помощью Wi-Fi, устройство может быть

автоматически подключено к той же сети, что и Ваше устройство.
1. Выберите “Исп-ние iOS устройств” на экране телевизора.

2. Убедитесь, что Ваше устройство iOS подключено к

маршрутизатору беспроводной ЛВС (Wi-Fi), а затем выберите

пункт “Denon AVR-X3500H” в меню “НАСТРОИТЬ

АУДИОСИСТЕМУ AIRPLAY...”, расположенном в нижней части

экрана настройки Wi-Fi Вашего устройства iOS.

3. Нажмите “Далее” на экране устройства iOS.

Версия системного программного обеспечения устройства iOS должна

поддерживать iOS 7 или более поздней версии.

207

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WPS роутер

Используйте WPS-совместимый маршрутизатор для выполнения

подключения путем нажатия кнопки.

1. Выберите “Нажмите кнопку” на экране телевизора.

2. Переключите на режим WPS, нажав кнопку WPS на

маршрутизаторе, к которому Вы хотите подключиться.

Время нажатия кнопки различается в зависимости от

маршрутизатора.

3. Выберите “Соединение” на экране телевизора в течение 2

минут.

Вручную

Введите имя (SSID) и пароль сети, к которой Вы хотите

подключиться.
1. Установите следующие пункты.

SSID:

Введите название беспроводной

сети (SSID).

Безопасн.:

Выберите метод шифрования в

соответствии с настройкой

шифрования точки доступа, которую

Вы используете.

Пароль:

Введите пароль.

2. Выберите “Соединение” в конце настройки.

208

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки беспроводной ЛВС (Wi-Fi) данного устройства также можно

сконфигурировать с помощью ПК или планшета, поддерживающего

беспроводное соединение ЛВС.

1. Нажмите и удерживайте кнопки DIMMER и STATUS на основном

устройстве в течение 3 секунд, когда питание устройства включится.

2. Подключите беспроводную ЛВС ПК или планшета к “Denon AVR-X3500H”,

когда на дисплее отобразится сообщение “Подсоедините Ваше

устройство “Denon AVR-X3500H” к Wi-Fi сети.”.

3. Запустите веб-браузер и введите “192.168.1.16/Settings/” в URL.

4. Используйте браузер для ввода настроек, выберите “Соединение”, а

затем выйдите из настроек.

Ключ по умолчанию данного устройства установлена на “1”. Для его

использования установите ключ по умолчанию маршрутизатора в “1”.

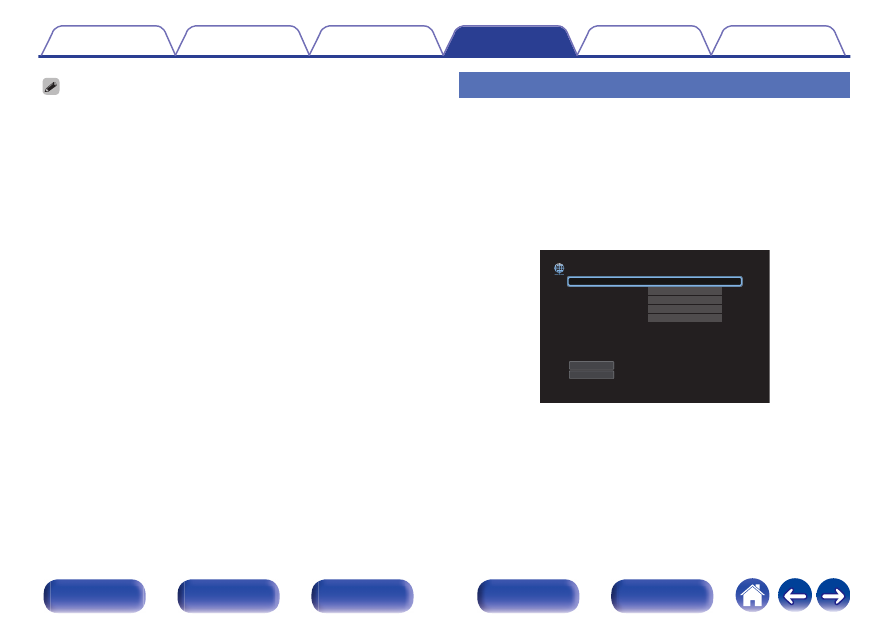

Установки

Задайте настройки IP-адреса.

Если Вы используете широкополосный маршрутизатор (функция

DHCP), то информация, необходимая для подключения к сети,

такая как IP-адрес, будет автоматически сконфигурирована,

поскольку функция DHCP установлена на “Вкл.” по умолчанию в

данном устройстве.

Настройте IP адрес, Маска подсети, Шлюз по умолчанию и

информацию сервера DNS только при назначении

фиксированного IP-адреса или при подключении к сети без

функции DHCP.

DHCP
-IP адрес
-Маска подсети

Сохранить

Отмена

-Шлюз по умолчанию
-DNS

Установка настроек сети автоматически или вручную

Выкл.

Сеть/Установки

000.000.000.000
000.000.000.000
000.000.000.000
000.000.000.000

209

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Denon AVR-X3500H СЕТЕВОЙ AV РЕСИВЕР. Руководство - часть 13
