Denon AVR-X3500H СЕТЕВОЙ AV РЕСИВЕР. Руководство

-------------------------------------------------------------------------------------------------------------------------------------------------------------

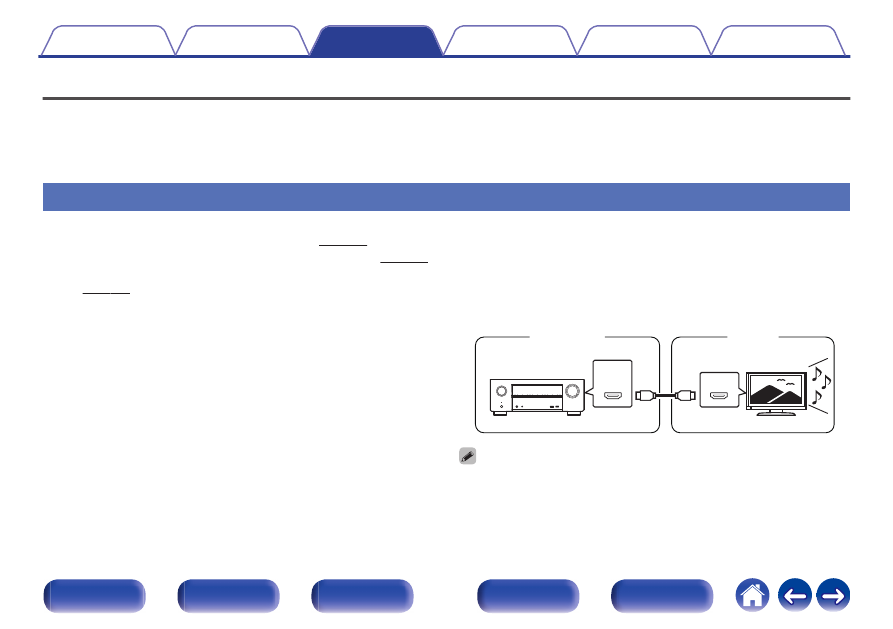

Режим управления HDMI

Недавнее дополнение к стандарту HDMI — стандарт CEC (Consumer Electronics Control), позволяющий передавать контрольные сигналы от

одного устройства к другому через кабель HDMI.

Порядок настройки

Включите функцию Управление HDMI данного

устройства.

Установить “Управление HDMI” на “Вкл.”. (

стр. 170)

Включите все устройства, соединенные кабелями

HDMI.

Задайте функцию Управление HDMI всем

устройствам, соединенным кабелем HDMI.

Пожалуйста, обратитесь к инструкциям по эксплуатации

подключенной аппаратуры, чтобы проверить настройки.

Выполните шаги 2 и 3, если какое-либо из устройств

отсоединено от электросети.

Переключите вход телевизора на вход HDMI,

соединенный с данным устройством.

Переключите источник входного сигнала

устройства, чтобы убедиться, что видеосигнал с

проигрывателя, подключенного с помощью кабеля

HDMI, воспроизводится правильно.

При выключении телевизора в режим ожидания

убедитесь в том, что данное устройство также

перешло в режим ожидания.

ПРИМЕЧАНИЕ

Некоторые возможности могут оказаться недоступными в зависимости от

подключенного телевизора или проигрывателя. Ознакомьтесь с

подробностями в руководствах пользователя каждого из этих компонентов

заблаговременно.

Функция HDMI ZONE2 не совместима с функцией Управление HDMI.

Если функция HDMI ZONE2 используется при заданном для параметра

“Управление HDMI” значении “Вкл.”, функция HDMI ZONE2 может работать

неправильно.

131

-------------------------------------------------------------------------------------------------------------------------------------------------------------

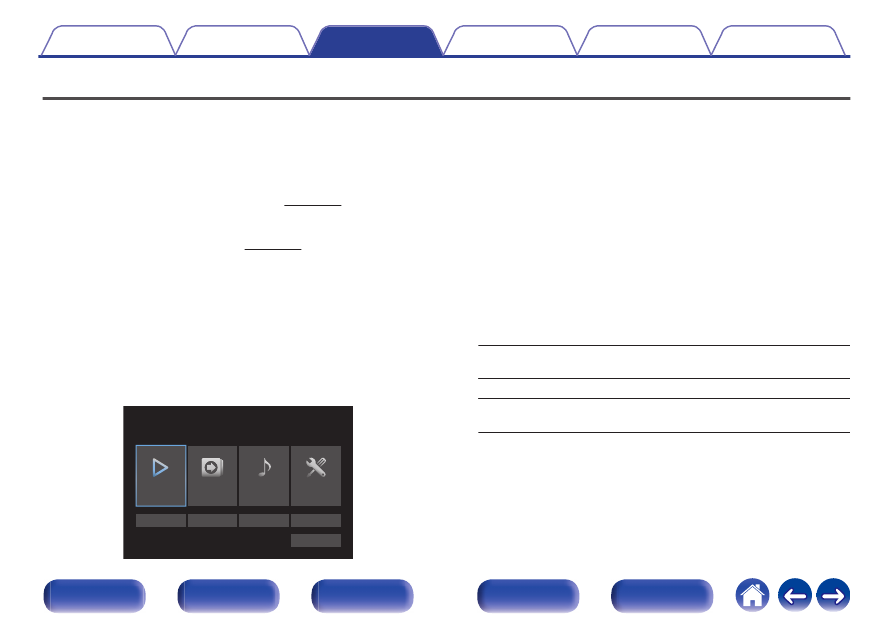

Функция интеллектуального меню

Эту функцию можно использовать для настройки параметров

данного устройства, выбора источника входного сигнала, установки

радиостанций и интернет-радиостанций с использованием пульта

дистанционного управления телевизора.

Включите функцию Управление HDMI данного

устройства и телевизора. (

стр. 170)

Установите “Смарт Меню” в положение “Вкл.” на

данном устройстве. (

стр. 172)

Выберите “AV Receiver” в таком меню телевизора,

как “Вход”

или “Управление подключенным

устройством HDMI”

На телевизоре отобразится меню Смарт Меню данного устройства.

Данным устройством можно управлять с пульта

дистанционного управления телевизора при отображении

меню Смарт Меню.

Метод выбора зависит от имеющегося телевизора.

Smart Menu

Quick Select 4

Помощь

Quick Select 3

Quick Select 2

Quick Select 1

Смарт Меню

Меню настройки

Звуковой режим

Источник

Воспроизв-е

Blu-ray

Воспроизв-е

Воспроизведение содержания текущего выбранного на данном

устройстве источника входного сигнала.

Источник

Переключение входа данного устройства.
Если выбрать “HEOS Music”, “Tuner”, можно продолжить

управление данным устройством с пульта дистанционного

управления телевизора.

Звуковой режим

Изменение звукового режима данного устройства.
Можно выбрать один из следующих трех звуковых режимов.

Окружающий звук:

Воспроизведение объемного звучания

в соответствии с входным сигналом.

Стерео:

Стереовоспроизведение.

Многокан. Стерео:

Многоканальное

стереовоспроизведение.

132

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Меню настройки

Отображение меню настройки для установки настроек данного

устройства.

Quick Select

Вызов элементов “Quick Select”, зарегистрированных в данном

устройстве.

ПРИМЕЧАНИЕ

После изменения настроек “Управление HDMI” или “Смарт Меню”

обязательно выключите и снова включите подключенные устройства.

Функция Смарт Меню может работать неправильно в зависимости от

технических характеристик используемого телевизора. В этом случае

установите для параметра “Смарт Меню” значение “Выкл.”. (

133

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Режим автоматического отключения

ZONE2

SLEEP

MAIN

По истечении заданного времени устройство может быть

автоматически переведено в режим ожидания. Это удобно для

просмотра и прослушивания перед тем, как ложиться спать.

Функцию таймера отключения можно настроить для каждой зоны.

134

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Использование таймера сна

Нажмите MAIN или ZONE2 для выбора зоны

управления при помощи пульта ДУ.

Загорается кнопка, соответствующая выбранной зоне.

Нажмите кнопку SLEEP и установите время.

На дисплее загорится индикатор SLEEP и таймер сна будет

запущен.

Таймер сна можно установить на значение от 10 до 120

минут с интервалом шага 10 минут.

Проверка оставшегося времени

Нажмите кнопку SLEEP, когда работает таймер сна.
На дисплее появится оставшееся время.

Для отмены автоматического отключения

Нажмите кнопку SLEEP и выставите значение “Off”.
Индикатор SLEEP на дисплее гаснет.

Настройка таймера сна отменяется, когда устройство переключается на

режим ожидания.

ПРИМЕЧАНИЕ

Функция таймера отключения не может выключить питание устройств,

подключенных к этому устройству. Чтобы отключить питание подключенных

устройств, настройте таймеры отключения на этих устройствах.

135

-------------------------------------------------------------------------------------------------------------------------------------------------------------

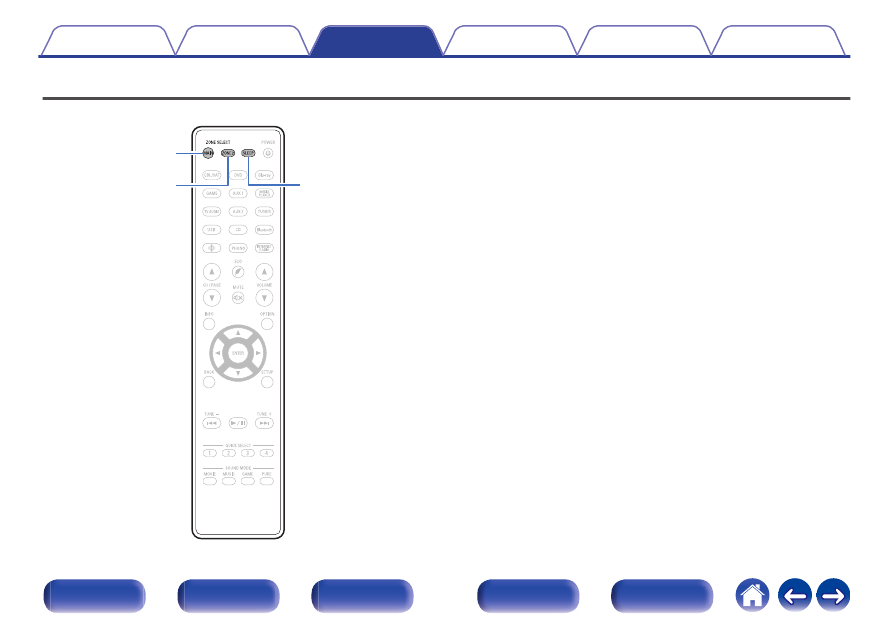

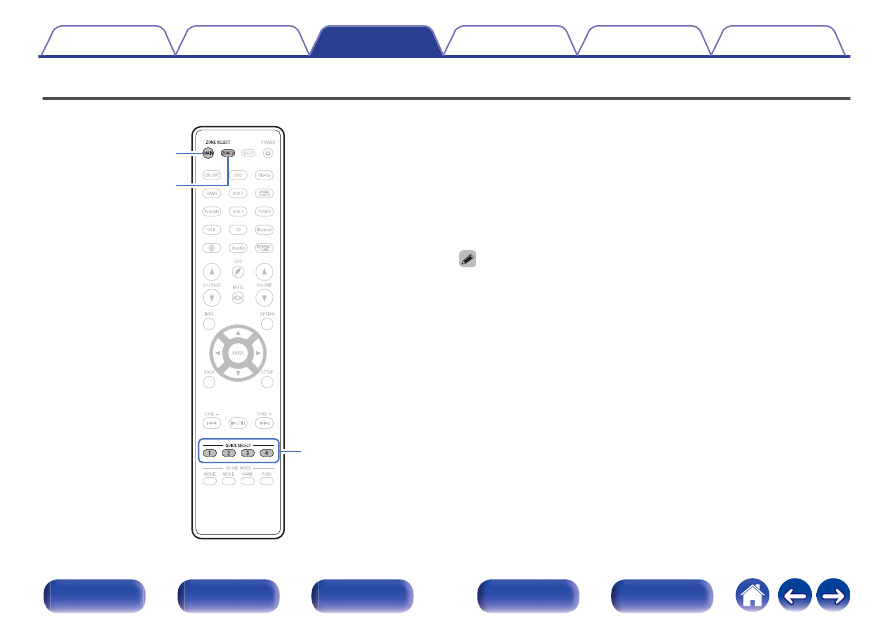

Функция быстрого выбора плюса

QUICK

SELECT

1 – 4

ZONE2

MAIN

Некоторые настройки, например источник входного сигнала,

уровень громкости и режим звука, могут быть запрограммированы

для кнопок QUICK SELECT 1–4 .
Просто нажмите на одну из кнопок QUICK SELECT и

воспроизведение сразу переключится на сохраненные настройки.
Если сохранить часто используемые настройки с помощью кнопок

QUICK SELECT 1 – 4, вы всегда сможете быстро восстановить свою

среду воспроизведения.
Функцию Quick Select Plus можно запомнить для каждой зоны.

На основном блоке кнопку QUICK SELECT можно использовать только для

управления в MAIN ZONE.

136

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Настройки вызова

Нажмите MAIN или ZONE2 для выбора зоны

управления при помощи пульта ДУ.

Загорается кнопка, соответствующая выбранной зоне.

Нажмите кнопку QUICK SELECT.

Загрузятся настройки воспроизведения, которые были

сохранены на нажатой кнопке.

Настройки по умолчанию для источника входного сигнала

такие, как показано ниже.

MAIN ZONE

ZONE2

Кнопка

Источник входного сигнала

QUICK SELECT 1

CBL/SAT

QUICK SELECT 2

Blu-ray

QUICK SELECT 3

Media Player

QUICK SELECT 4

HEOS Music

Уровень громкости не зарегистрирован в Quick Select Plus в заводских

настройках по умолчанию.

Для регистрации уровня громкости в Quick Select Plus см. “Изменение

137

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Изменение настроек

Настройте перечисленные ниже позиции на

значения, которые Вы желаете сохранить.

Следующие настройки от

до

могут быть сохранены в

памяти для MAIN ZONE, а настройки

могут быть

сохранены в памяти для ZONE2.

Источник входного сигнала (

Звуковой режим (

Audyssey (Audyssey MultEQ

XT32, Audyssey Dynamic EQ

Audyssey Dynamic Volume

“Настройка громкости каждого канала для соответствия

источнику входного сигнала (Настр. уровня

канала)” (

стр. 114)

“Проигрывание определенного видео во время

воспроизведения аудио (Выбор видео)” (

стр. 116)

“Настройка качества изображения для конкретной среды

просмотра (Режим картинки)” (

стр. 117)

“ HDMI Видео- Выход ” (

стр. 173)

Нажмите и удерживайте кнопку QUICK SELECT во время приема

сигнала радиостанции или во время воспроизведения композиции с

помощью одного из приведенных ниже источников входного сигнала –

устройство запомнит текущую радиостанцию.

Tuner / Интернет-радиостанция

Нажмите MAIN или ZONE2 для выбора зоны

управления при помощи пульта ДУ.

Загорается кнопка, соответствующая выбранной зоне.

Нажмите и удерживайте нужную QUICK SELECT до

появления “Quick

Memory” или “Z2 Quick

Memory” на дисплее.

Текущие настройки сохранятся в памяти.

отображает номер для кнопки QUICK SELECT, которую Вы

нажали.

Изменение названия функции Quick Select

Название MAIN ZONE Quick Select, отображенное на экране

телевизора или дисплее данного устройства, можно изменить на

другое название.
Описание способа изменения названия см. в разделе “Имена

138

-------------------------------------------------------------------------------------------------------------------------------------------------------------

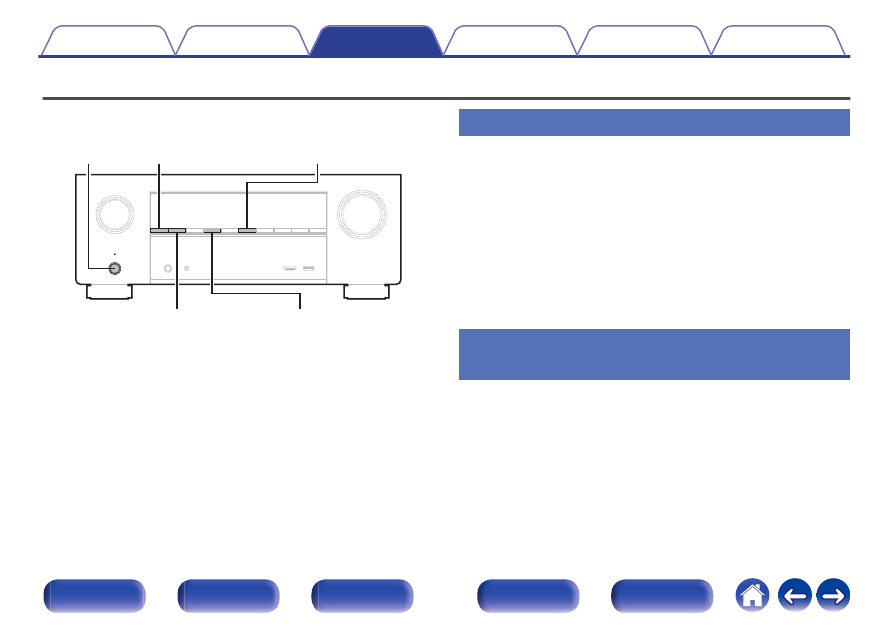

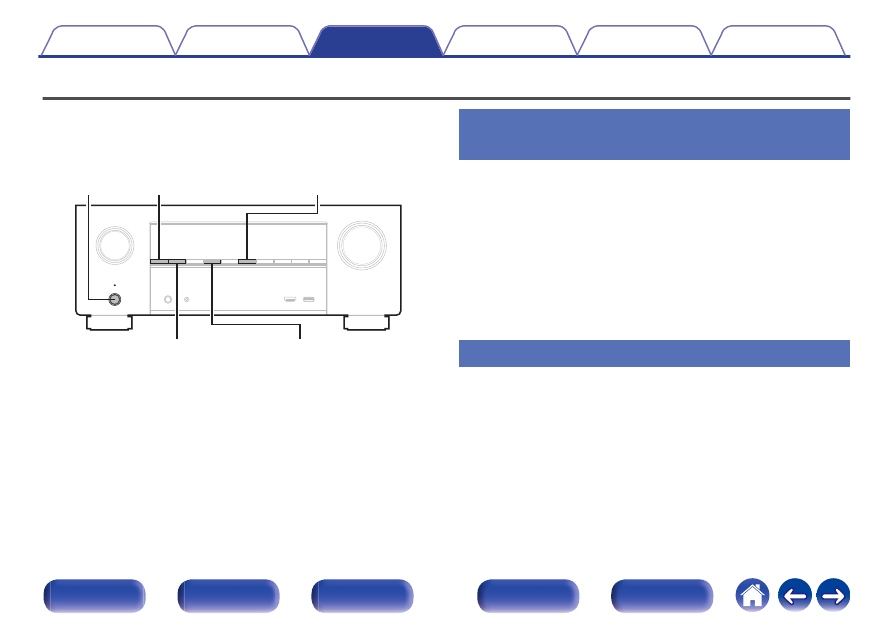

Функция блокировки панели

Чтобы предотвратить случайное срабатывание этого устройства,

можно отключить кнопки на передней панели.

TUNER PRESET CH +

ZONE2 SOURCE

TUNER PRESET CH – STATUS

Отключение всех кнопок

Нажмите кнопку

, удерживая кнопки TUNER

PRESET CH + и ZONE2 SOURCE, когда устройство

находится в режиме ожидания.

Используйте TUNER PRESET CH + или TUNER

PRESET CH –, чтобы выбрать “FP/VOL LOCK On”.

Нажмите кнопку STATUS, чтобы ввести параметр.

Все операции кнопок, за исключением

, отключены.

Отключение всех кнопок кроме

VOLUME

Нажмите кнопку

, удерживая кнопки TUNER

PRESET CH + и ZONE2 SOURCE, когда устройство

находится в режиме ожидания.

Используйте TUNER PRESET CH + или TUNER

PRESET CH –, чтобы выбрать “FP LOCK On”.

Нажмите кнопку STATUS, чтобы ввести параметр.

Будут отключены все кнопки кроме

и VOLUME.

139

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Отмена функции блокировки панели

Нажмите кнопку

, удерживая кнопки TUNER

PRESET CH + и ZONE2 SOURCE, когда устройство

находится в режиме ожидания.

Нажмите TUNER PRESET CH + или TUNER PRESET

CH –, чтобы выбрать “FP LOCK

Off”.

(

текущий режим.)

Нажмите кнопку STATUS, чтобы ввести параметр.

Функция блокировки панели будет отменена.

Пульт дистанционного управления позволяет управлять устройством даже

при включенной блокировке панели.

140

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Функция удаленной блокировки

Если ИК-приемник подключен, включите функцию блокировки

пульта ДУ. Если эта функция включена, то управление с помощью

пульта дистанционного управления невозможно.
По умолчанию эта функция отключена.

TUNER PRESET CH +

ZONE2 SOURCE

TUNER PRESET CH – STATUS

Отключение удаленного датчика

пульта ДУ

Нажмите кнопку

, удерживая кнопки TUNER

PRESET CH + и ZONE2 SOURCE, когда устройство

находится в режиме ожидания.

Используйте TUNER PRESET CH + или TUNER

PRESET CH –, чтобы выбрать “RC LOCK On”.

Нажмите кнопку STATUS, чтобы ввести параметр.

Функция получения инфракрасного сигнала будет отключена.

Включение удаленного датчика

Нажмите кнопку

, удерживая кнопки TUNER

PRESET CH + и ZONE2 SOURCE, когда устройство

находится в режиме ожидания.

Нажмите TUNER PRESET CH + или TUNER PRESET

CH –, чтобы выбрать “RC LOCK

Off”.

(

текущий режим.)

Нажмите кнопку STATUS, чтобы ввести параметр.

Функция получения инфракрасного сигнала на устройства

будет включена.

141

-------------------------------------------------------------------------------------------------------------------------------------------------------------

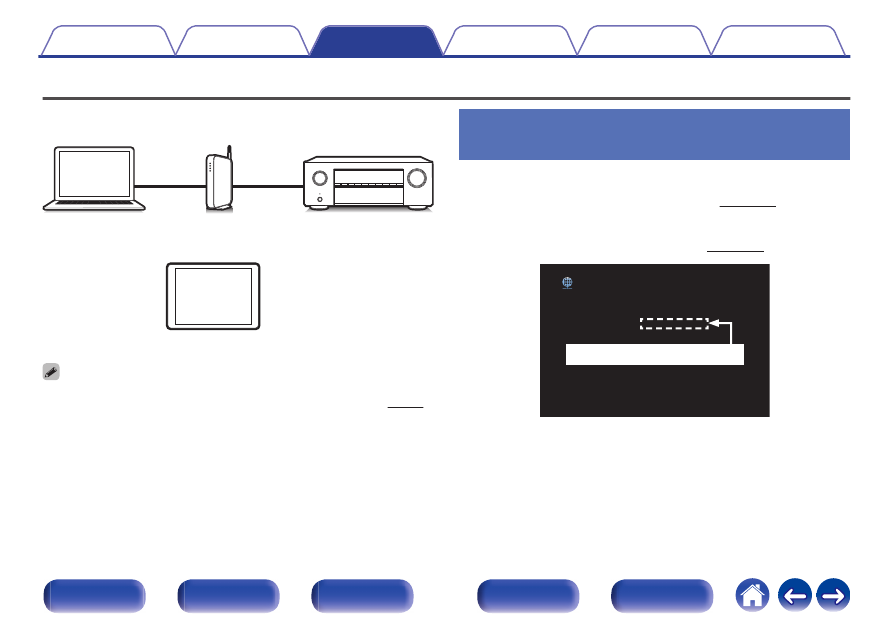

Режим веб-управления

Этим устройством можно управлять с экрана веб-браузера.

Планшет

Это устройство

Маршрутизатор

ПК

Для использования функции управления через Интернет данное устройство

и ПК или планшет должны быть правильно подключены к сети. (

стр. 64)

В зависимости от настроек программного обеспечения безопасности можно

не получить доступ к этому устройству с ПК. В этом случае измените

настройки программного обеспечения безопасности.

Использование режима веб-

управления устройством

Установите параметр “Сетевое Управление” в

значение “Всегда включен”. (

стр. 211)

Проверьте IP-адрес данного устройства с помощью

параметра “Информация”. (

стр. 206)

Сеть/Информация

Имя устройства
DHCP

IP адрес
MAC адрес

Отображает текущие сетевые настройки ресивера

Denon AVR-X3500H
Вкл.

192.168.100.19

Соединение

Проводное (Ethernet)

zzzzzz

-000000

Проверка IP-адреса.

Откройте веб-браузер.

142

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Введите IP-адрес данного устройства в адресную

строку браузера.

Например, если IP-адрес устройства равен “192.168.100.19”,

введите “http://192.168.100.19”.

http://192.168.100.19

File Edit View

Tools Help

Favorites

При отображении главного меню в веб-браузере

щелкните мышью на позиции меню, которой

желаете управлять.

143

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Воспроизведение в ZONE2 (другое помещение)

Данное устройство позволяет просматривать видео и прослушивать аудио не только в MAIN ZONE (комнате, в которой располагается

устройство), но и в другом помещении (ZONE2).
Возможно одновременное воспроизведение одного и того же источника сигнала в MAIN ZONE и ZONE2. Кроме того, можно воспроизводить

отдельные источники сигнала для MAIN ZONE и ZONE2.

Установка соединения с ZONE2

Существуют три способа воспроизведения видео и звука в ZONE2.

“Соединение через разъем HDMI ZONE2” (

стр. 144)

“Соединение при помощи клемм выхода динамиков” (

стр. 145)

“Соединение с использованием внешнего усилителя”

(

стр. 145)

Соединение 1: Соединение через разъем

HDMI ZONE2

При подключении ТВ к разъему HDMI ZONE2 OUT можно

воспроизводить видео или аудио с устройства, подключенного к

входному разъему HDMI 1 – 7 IN в зоне ZONE2 (HDMI ZONE2

функция).

HDMI

ZONE2

HDMI

MAIN ZONE

ZONE2

Это устройство

Если телевизор подключен к разъему HDMI ZONE2 OUT, а MAIN ZONE и

ZONE2 установлены на один и тот же источник входного сигнала, звук MAIN

ZONE может быть смешан с 2-канальным аудио.

144

-------------------------------------------------------------------------------------------------------------------------------------------------------------

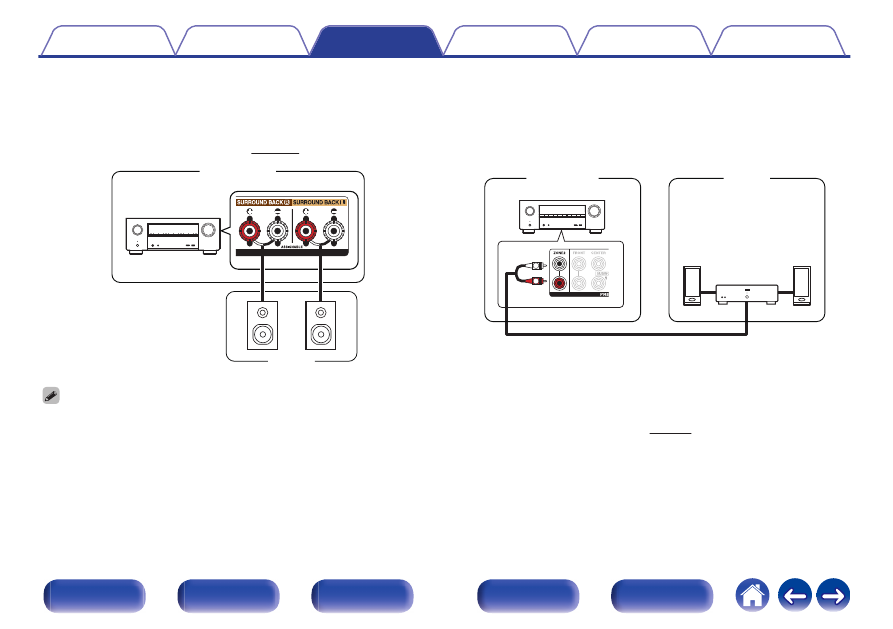

Соединение 2: Соединение при помощи

клемм выхода динамиков

Когда опция “Режим работы” установлена на “ЗОНА2” в меню,

звук ZONE2 выводится из клемм тылового динамика объемного

звучания SURROUND BACK. (

стр. 195)

MAIN ZONE

(Л)

ZONE2

(П)

Это устройство

Соединение 3 : Соединение с

использованием внешнего

усилителя (ZONE2)

Звуковые сигналы с выходных аудиоразъемов ZONE2 выводятся

на усилители ZONE2 и воспроизводятся этими усилителями.

MAIN ZONE

ZONE2

AUX IN

Это устройство

Усилитель мощности

Аналоговый аудиосигнал и 2-канальный сигнал PCM из разъема HDMI или цифровых разъемов (OPTICAL/COAXIAL) можно воспроизводить в ZONE2.

Для воспроизведения сигналов HDMI, отличных от 2-канального РСМ в ZONE2, установите “HDMI Аудио” на “PCM”. (

стр. 219)

2-канальные сигналы РСМ выводятся с устройства, подключенного к источнику входного сигнала, выбранному для ZONE2, и могут воспроизводиться в ZONE2.

В этом случае звук в MAIN ZONE также может быть преобразован в 2-канальные сигналы PCM, если MAIN ZONE И ZONE2 установлены на один и тот же

источник входного сигнала. Однако, в зависимости от воспроизводящего устройства сигнал воспроизведения может не преобразовываться в РСМ, даже если

данная настройка сконфигурирована.

Экран меню в ZONE2 не выводится.

145

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Denon AVR-X3500H СЕТЕВОЙ AV РЕСИВЕР. Руководство - часть 9
