Подсоединение акустической системы

В данном разделе описывается подключение данного устройства к колонкам в помещении.

Перед подключением динамиков

ПРИМЕЧАНИЕ

Перед подключением акустической системы, отключите шнур питания

устройства из розетки. Выключите сабвуфер.

Выполняйте подсоединение таким образом, чтобы центральные проводники

кабеля акустической системы не выступали из клеммы громкоговорителя.

Возможно срабатывание схемы защиты при соприкосновении центральных

проводников с задней панелью или при соприкосновении проводов + и -

друг с другом. (“Схема защиты” (

стр. 280))

Запрещается прикасаться к разъемам акустической системы при

подключенном сетевом шнуре. Это может привести к поражению

электрическим током. Когда “Setup Assistant” (стр. 9 в отдельном “Краткое

руководство пользователя”) работает, следуйте инструкциям на экране

“Setup Assistant” для выполнения соединений. (Во время работы “Setup

Assistant” электропитание на акустическую систему не подается.)

Используйте динамики с импедансом в диапазоне от 4 до 16 Ω/Ом.

ПРИМЕЧАНИЕ

Выполните следующие настройки при использовании динамика с

сопротивлением от 4 до 6 Ω/Ом.

1. На основном блоке одновременно нажмите и удерживайте кнопки

ZONE2 SOURCE и STATUS не менее 3 секунд.

“V.Format:< PAL>” появится на дисплее.

2. Нажмите DIMMER на основном устройстве трижды.

На дисплей загорается индикатор “Sp.Imp.:<8ohms>”.

3. Нажмите TUNER PRESET CH + или TUNER PRESET CH - на главном

устройстве, чтобы выбрать сопротивление.

8ohms
(По умолчанию) :

Выберите, если сопротивление на всех
подключенных динамиках составляет 8 Ом
или более.

6ohms:

Выберите, если сопротивление на любом
из подключенных динамиков составляет 6
Ω/Ом.

4ohms:

Выберите, если сопротивление на любом
из подключенных динамиков составляет 4
Ω/Ом.

4. Нажмите кнопку STATUS на основном блоке, чтобы завершить

настройку.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Подключение кабелей к акустической

системе

Внимательно проверьте левый (Л) и правый (П) каналы и полярность (+

красный, – черный) на колонках, присоединенных к устройству, и

подключите каналы в соответствии с указанной маркировкой.

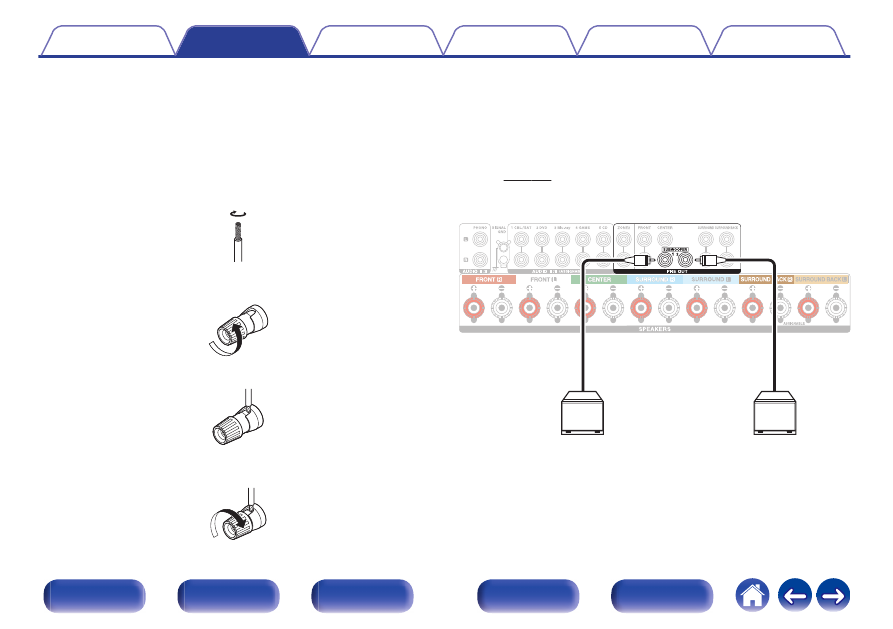

Срежьте около 10 мм изоляции с провода колонок,

затем или крепко скрутите сердечник провода, или

воспользуйтесь клеммами для подключения.

На колонках поверните разъемы для подключения

против часовой стрелки и немного ослабьте их.

Вставьте кабель от колонок в разъемы.

На колонках поверните разъемы для подключения

по часовой стрелке и затяните их.

Подключение сабвуфера

Чтобы подключить сабвуфер, воспользуйтесь кабелем для

сабвуфера. К данному устройству можно подключить два

сабвуфера.
Для подключения двух сабвуферов установите для параметра

“Сабвуфер” значение “2 колонки” в настройке “Конфиг-ия АС”.

(

стр. 197)

Уровень громкости и дистанцию можно настроить для каждого

сабвуфера отдельно.

SW1

SW2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

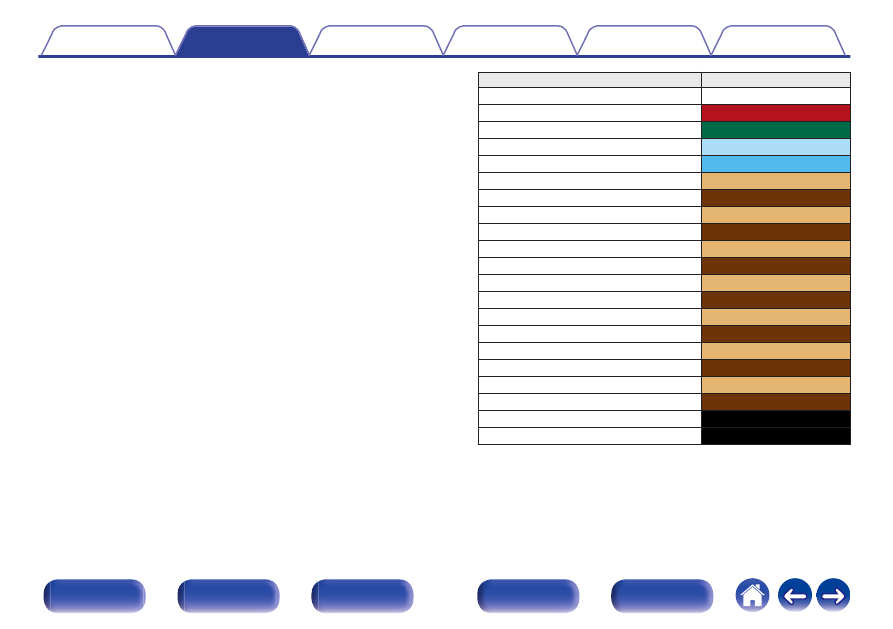

Информация о ярлыках кабелей (входят в

комплект) для определения канала

Раздел экрана канала для клемм динамика на задней панели

имеет цветовую маркировку для определения каждого канала.
Прикрепите к каждому кабелю ярлык, соответствующий каждому

динамику. Это облегчит подключение надлежащих кабелей к

клеммам динамиков на задней панели.

Динамик

Цвет

FRONT L

Белый

FRONT R

Красный

CENTER

Зеленый

SURROUND L

Голубой

SURROUND R

Синий

SURROUND BACK L

Бежевый

SURROUND BACK R

Коричневый

FRONT HEIGHT L

Бежевый

FRONT HEIGHT R

Коричневый

ZONE2 L

Бежевый

ZONE2 R

Коричневый

TOP FRONT L

Бежевый

TOP FRONT R

Коричневый

TOP MIDDLE L

Бежевый

TOP MIDDLE R

Коричневый

FRONT DOLBY L

Бежевый

FRONT DOLBY R

Коричневый

SURROUND DOLBY L

Бежевый

SURROUND DOLBY R

Коричневый

SUBWOOFER 1

Черный

SUBWOOFER 2

Черный

-------------------------------------------------------------------------------------------------------------------------------------------------------------

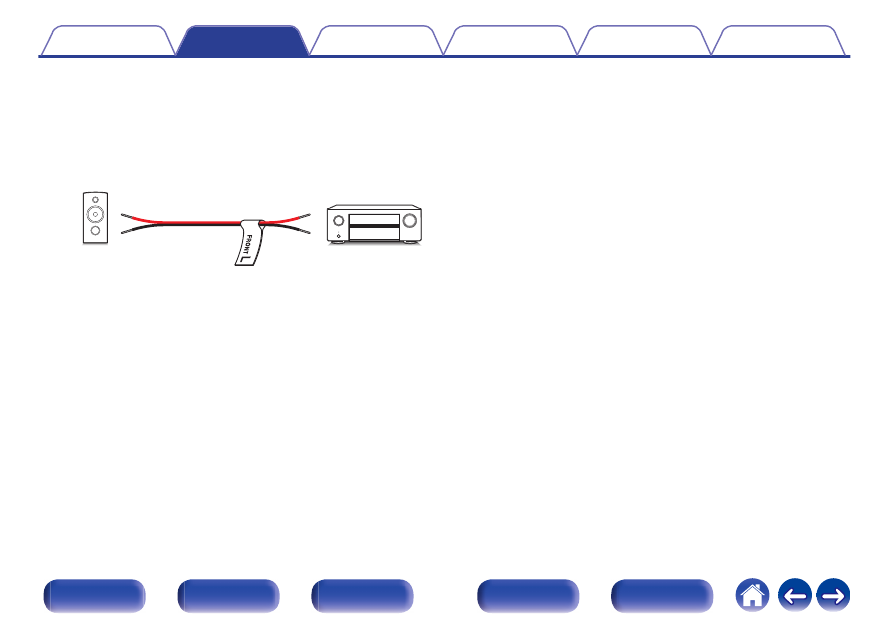

Прикрепите ярлык кабеля для каждого канала к

соответствующему кабелю динамика, как показано на рисунке.
См. таблицу и прикрепите метку к каждому кабелю динамика.
Далее подключите так, чтобы цвет клеммы динамика совпадал с

цветом ярлыка кабеля.

Прикрепление ярлыка кабеля

Громкоговорители

Это устройство

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Конфигурация динамика и настройки “Назнач. усил.”

Данное устройство имеет встроенный 7-канальный усилитель мощности. Кроме основной 5.1-канальной системы, можно сконфигурировать

множество систем динамиков путем изменения настроек “Назнач. усил.” для совмещения с приложением, таким как 7.1-канальной системы,

соединения bi-amp и 2-канальные системы для многозонального воспроизведения. (

стр. 195)

Выполните настройки “Назнач. усил.” для совмещения количества комнат и конфигурации динамика для установки. (

стр. 195)

Динамик и зона воспроизведения

Настройка рабочего режима

(“Назнач. усил.”)

Стр.

соединения

MAIN ZONE

ZONE2

5.1-канальный

2-канальный (Pre-out)

Можно установить во всех режимах

“Назнач. усил.”.

7.1-канальная система (Объемный задний)

2-канальный (Pre-out)

Тыловые (По умолчанию)

7.1-канальная система (фронтальный верхний)

2-канальный (Pre-out)

Фронт. Верхние

7.1-канальная система (фронтальный потолочный)

2-канальный (Pre-out)

Фронт. Потолоч

7.1-канальная система (центральный потолочный)

2-канальный (Pre-out)

Потолоч Средн

7.1-канальная система (фронтальный динамик Dolby

Atmos Enabled)

2-канальный (Pre-out)

Фронт Dolby

7.1-канальная система (динамик объемного звучания

Dolby Atmos Enabled)

2-канальный (Pre-out)

Бок Dolby

5.1-канальная система (соединение bi-amp для переднего

динамика)

2-канальный (Pre-out)

Би-ампинг

5.1-канальная система + вторая пара фронтальных

динамиков

2-канальный (Pre-out)

Фронт B

5.1-канальный

2-канальный

(выход для динамиков)

ЗОНА2

Режим звука, который можно выбрать, варьируется в зависимости от конфигурации динамиков. См. “Режимы звука и вывод канала” (

стр. 264)

относительно поддерживаемых режимов звука.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

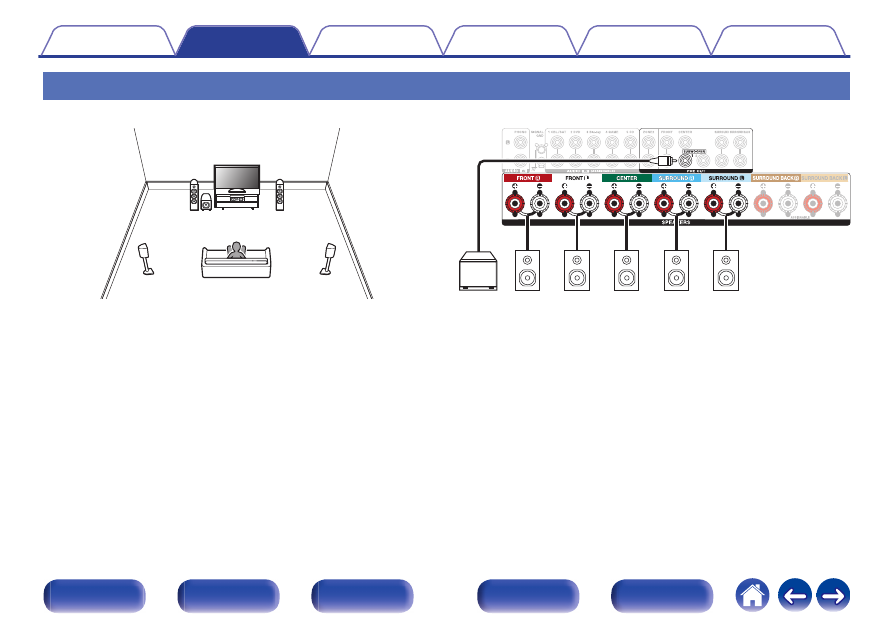

Подключение 5.1-канальных динамиков

Служит в качестве основной 5.1-канальной объемной системы.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

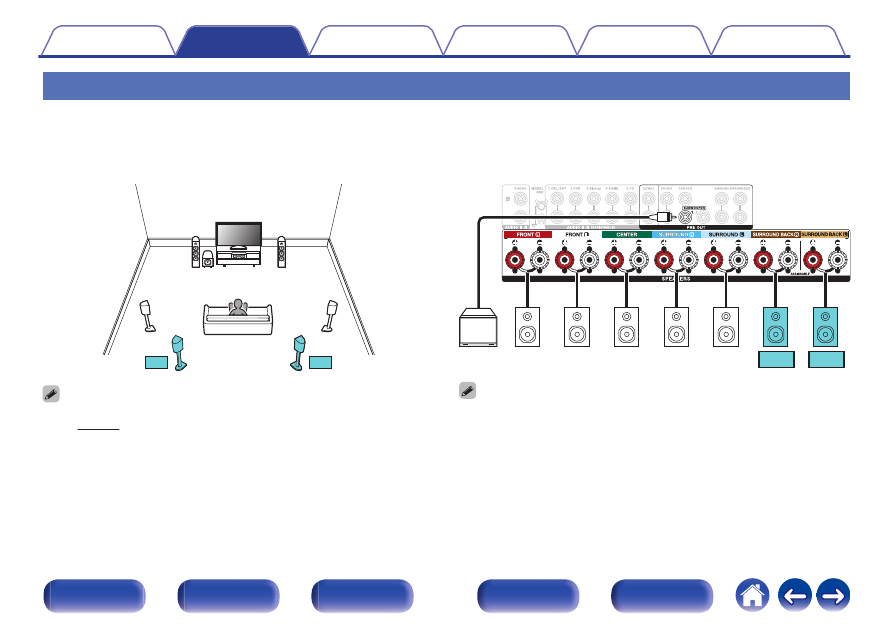

Подключение 7.1-канальных динамиков

Система для 7.1-канального объемного воспроизведения.

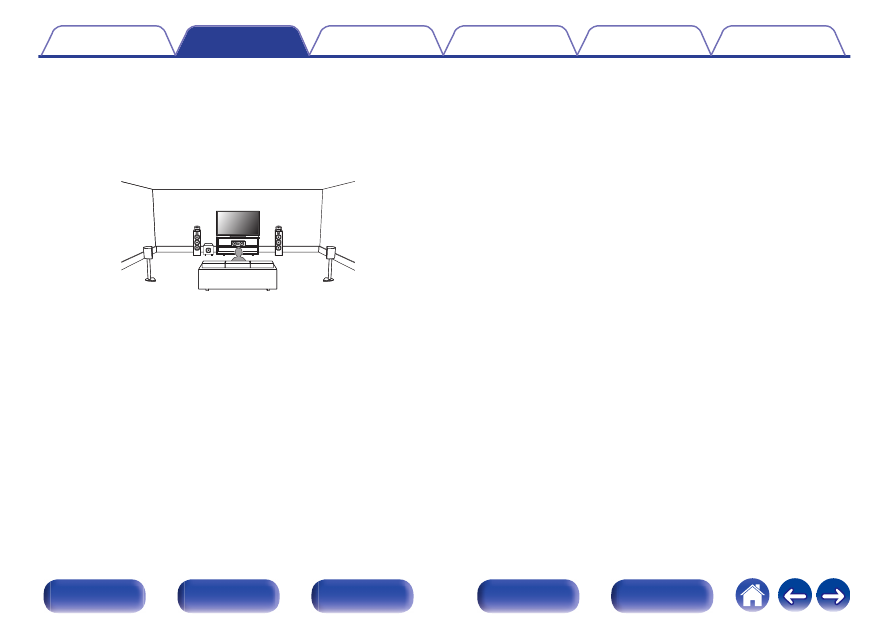

Пример соединений при использовании тыловых динамиков объемного звучания

Данная система объемного звука 7.1-канальная такая же, как и основная 5.1-канальная система, но с задними объемными динамиками.

SBR

SBL

Установите для параметра меню “Режим работы” значение “Тыловые”.

(

стр. 195)

SBR

SBL

Если используется только один тыловой динамик объемного звучания,

подключите его к клемме SURROUND BACK L.

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пример соединений при использовании фронтальных высокочастотных динамиков

Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с фронтальными

верхними динамиками.

FHR

FHL

Установите для параметра меню “Режим работы” значение “Фронт.

Верхние”. (

стр. 195)

FHR

FHL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

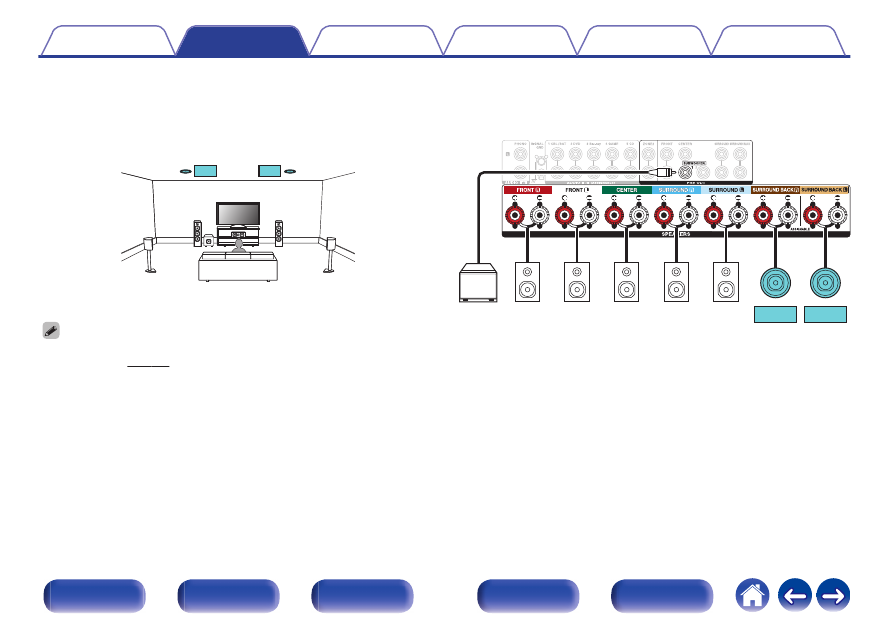

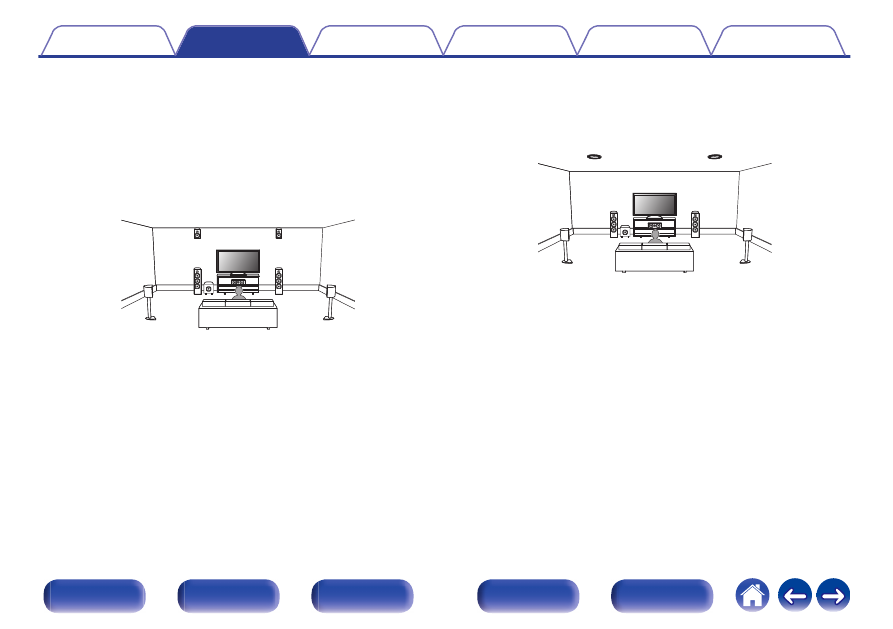

Пример соединений при использовании потолочных фронтальных динамиков

Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с потолочными фронтальными

динамиками.

TFL

TFR

Установите для параметра меню “Режим работы” значение “Фронт.

Потолоч”. (

стр. 195)

TFR

TFL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пример соединений при использовании потолочных центральных динамиков

Данная 7.1-канальная система объемного является такой же, как и основная 5.1-канальная система, но с центральными потолочными

динамиками.

TML

TMR

Установите для параметра меню “Режим работы” значение “Потолоч Средн”.

(

стр. 195)

TMR

TML

-------------------------------------------------------------------------------------------------------------------------------------------------------------

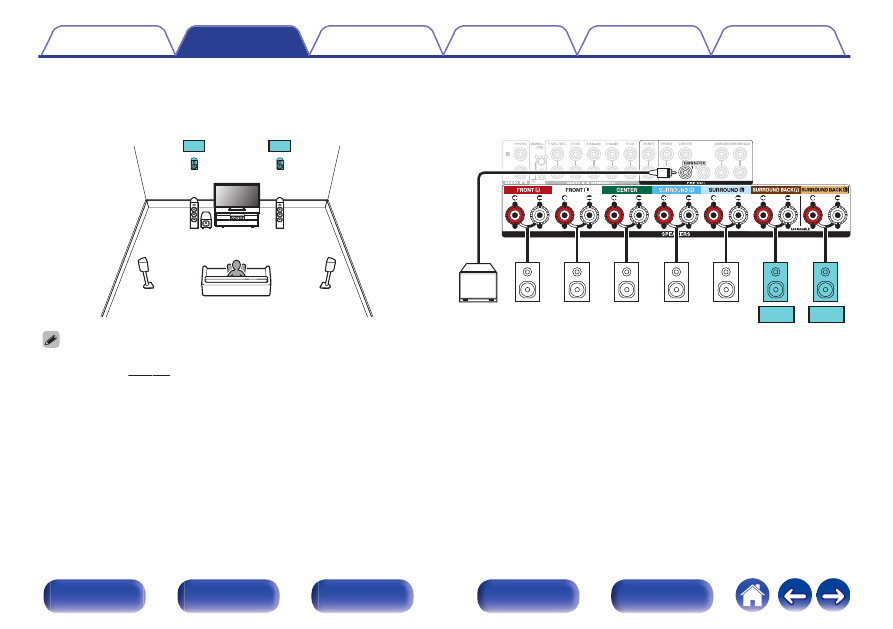

Пример соединений при использовании фронтальных динамиков Dolby Atmos Enabled

динамиками Dolby Atmos Enabled.

FDL

FDR

Установите для параметра меню “Режим работы” значение “Фронт Dolby”.

(

стр. 195)

FDR

FDL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Пример соединений при использовании динамиков объемного звучания Dolby Atmos Enabled

Данная 7.1-канальная система объемного звучания является такой же, как и основная 5.1-канальная система, но с динамиками объемного

звучания Dolby Atmos Enabled.

SDL

SDR

Установите для параметра меню “Режим работы” значение “Бок Dolby”.

(

стр. 195)

SDR

SDL

-------------------------------------------------------------------------------------------------------------------------------------------------------------

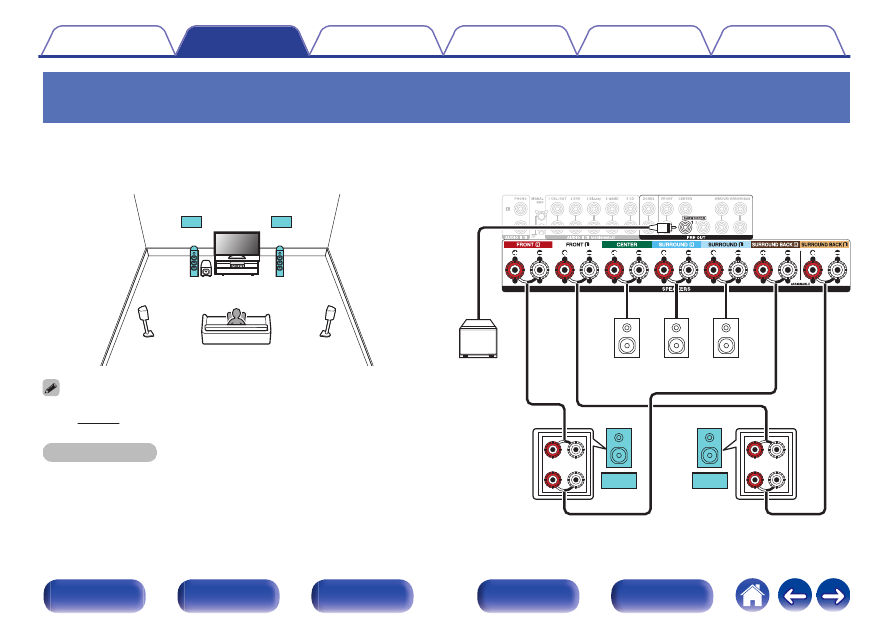

Подключение 5.1-канальных динамиков: соединение двух усилителей для

фронтальных динамиков

Данная система воспроизводит 5.1 каналов. Вы можете использовать подключение с двухполосным усилением для передних динамиков.

Подключение с двухполосным усилением - метод подключения отдельных усилителей к разъемам ВЧ и НЧ динамика, который поддерживает

двухполосное усиление. Данное подключение делает возможной противо-ЭДС (возврат питания без вывода) из НЧ-динамика в ВЧ-динамик

без влияния на качество звука, производя более высокое качество звука.

(Би-ампинг)

Установите для параметра меню “Режим работы” значение “Би-ампинг”.

(

стр. 196)

ПРИМЕЧАНИЕ

Выполняя двухполосное подключение, убедитесь, что извлекли

замыкающую пластину или провод, расположенный между ВЧ и НЧ

разъемами громкоговорителя.

(R)

(L)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

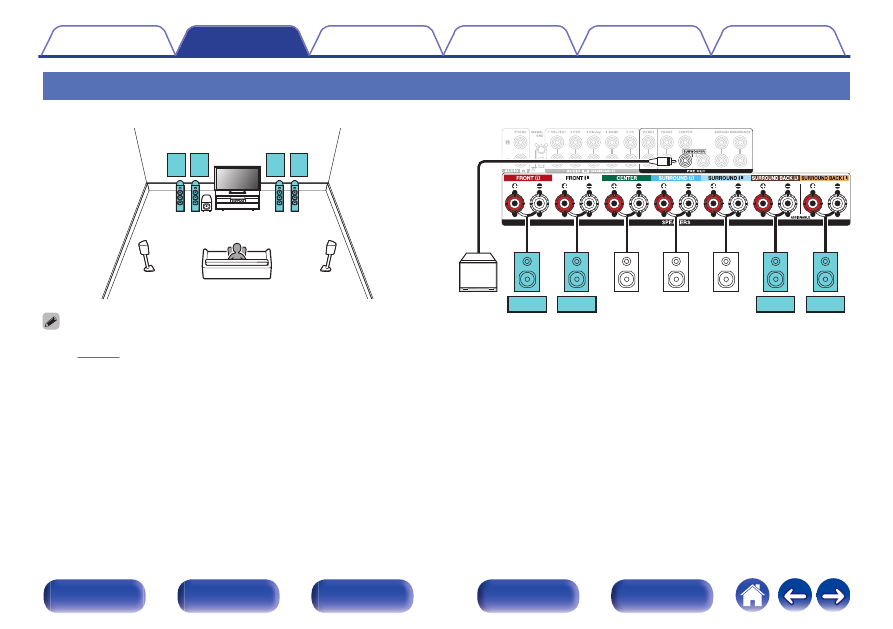

Подключение 5.1-канальных динамиков: вторая пара фронтальных динамиков

Данная система позволяет воспроизводить между переключением передних динамиков A и B по желанию.

(B) (A)

(A) (B)

Установите для параметра меню “Режим работы” значение “Фронт B”.

(

стр. 196)

FL (A)

FR (A)

FR (B)

FL (B)

-------------------------------------------------------------------------------------------------------------------------------------------------------------
