Велотренажёры Matrix. Инструкция пользователя - часть 2

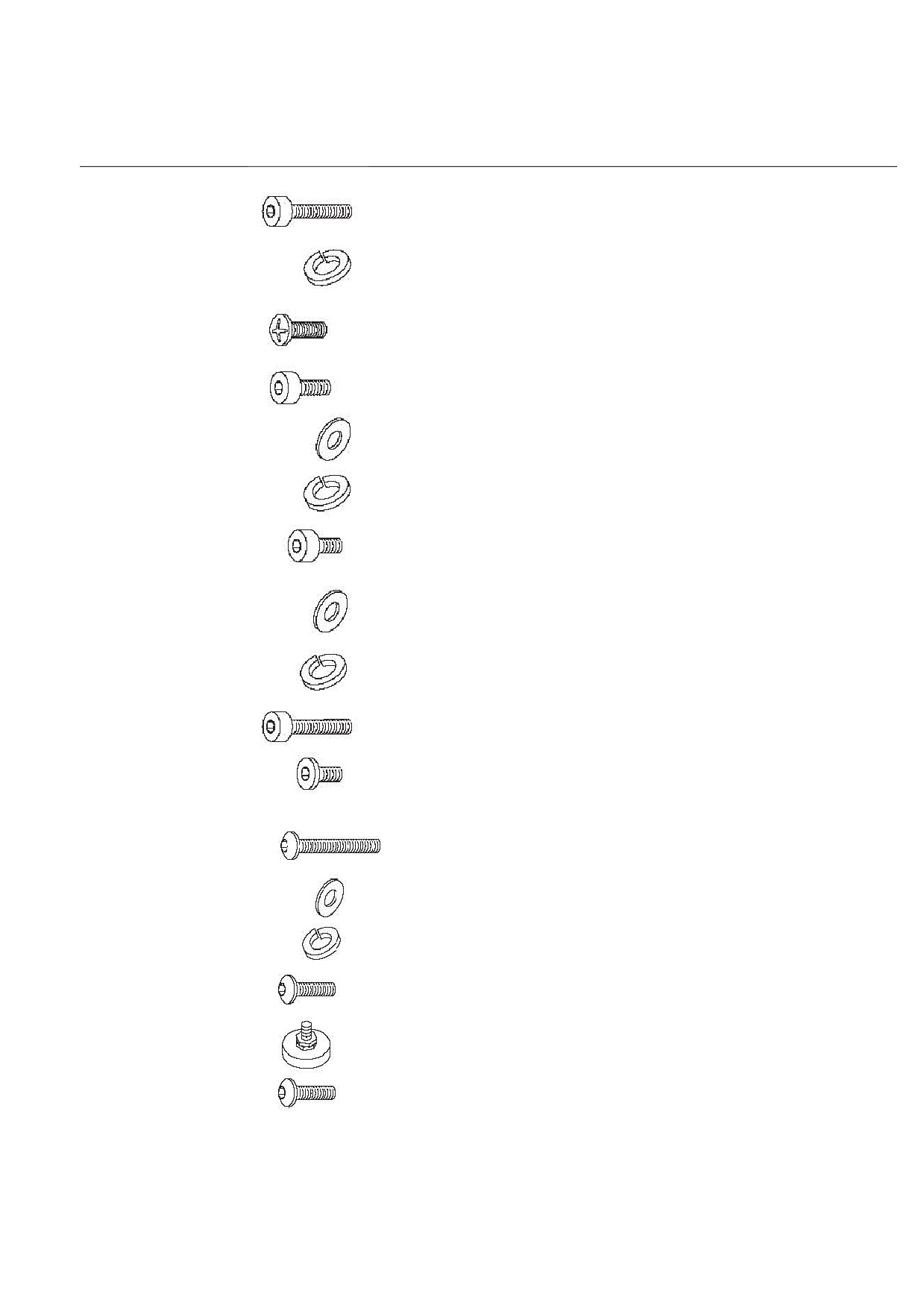

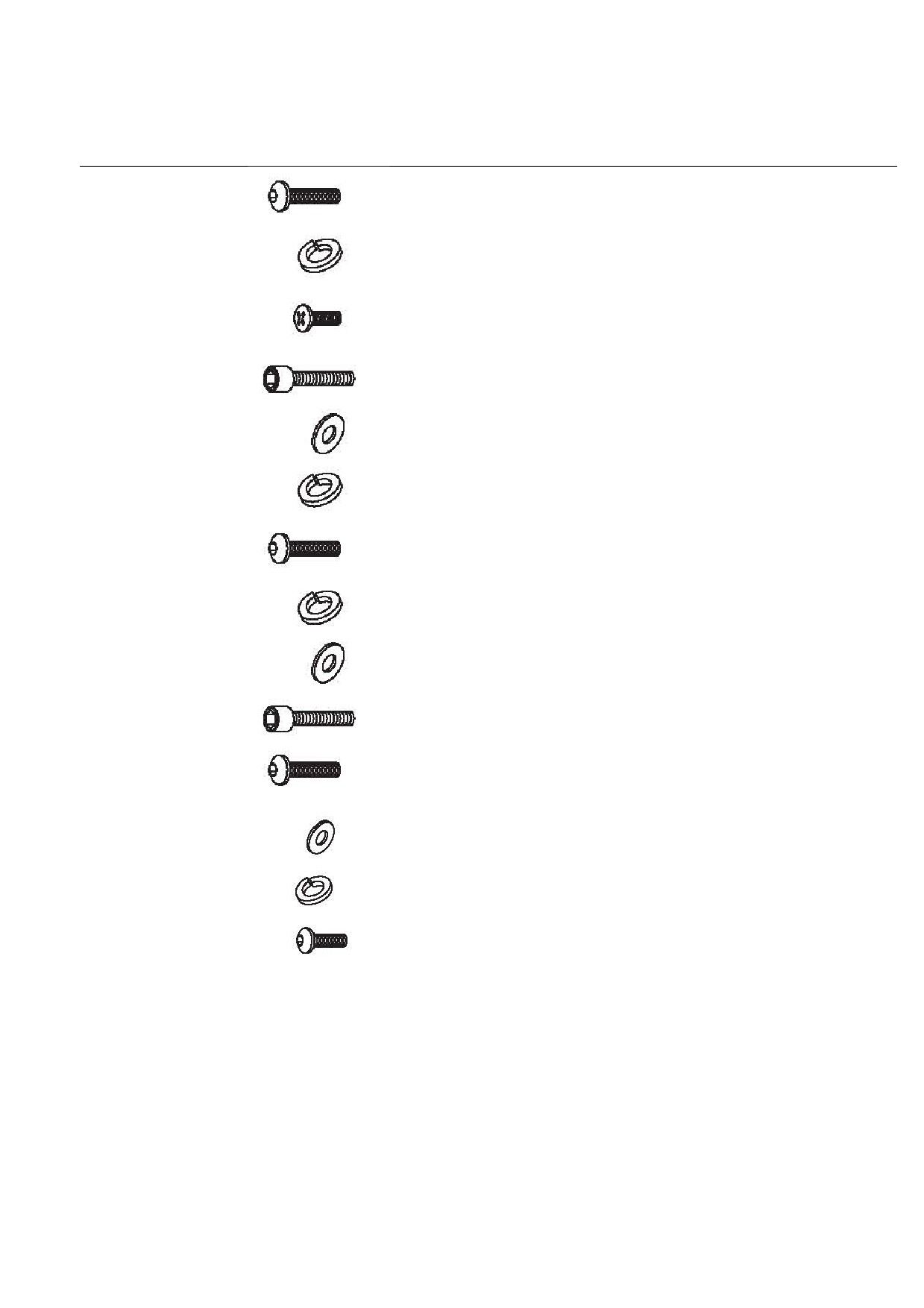

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
Цвет
Обозначение Рисунок
Описание
Кол-во
упаковки
Z11
Болт М8*25L
4
Белый
Z12
Пружинная шайба
4
Белый
Z13
Болт М5*10L
2
Белый
Z21
Болт М8*20L
8
Черный
Z22
Плоская шайба
8
Черный
Z23
Пружинная шайба
8
Черный
Z31
Болт М8*15L
4
Желтый
Z32
Пружинная шайба
4
Желтый
Z33
Плоская шайба
4
Желтый
Z34
Болт М8*25L
2
Синий
Z41
Болт М8*20L
4
Красный
Z42
Плоская шайба
4
Красный
Z43
Пружинная шайба
4
Красный
Z51
Болт М8*15L
4
Зеленый
16
Цвет
Обозначение Рисунок
Описание
Кол-во
упаковки
Гаечный ключ 6 мм.
1
Фиолетовый
Z01
Крестовая отвертка
Z02
1
Фиолетовый
6*130 мм
Гаечный ключ 5 мм.
1
Фиолетовый
Z03
Z04
Гаечный ключ 3 мм.
1
Фиолетовый
Z05
Ключ №15,17 325 L
1
Фиолетовый

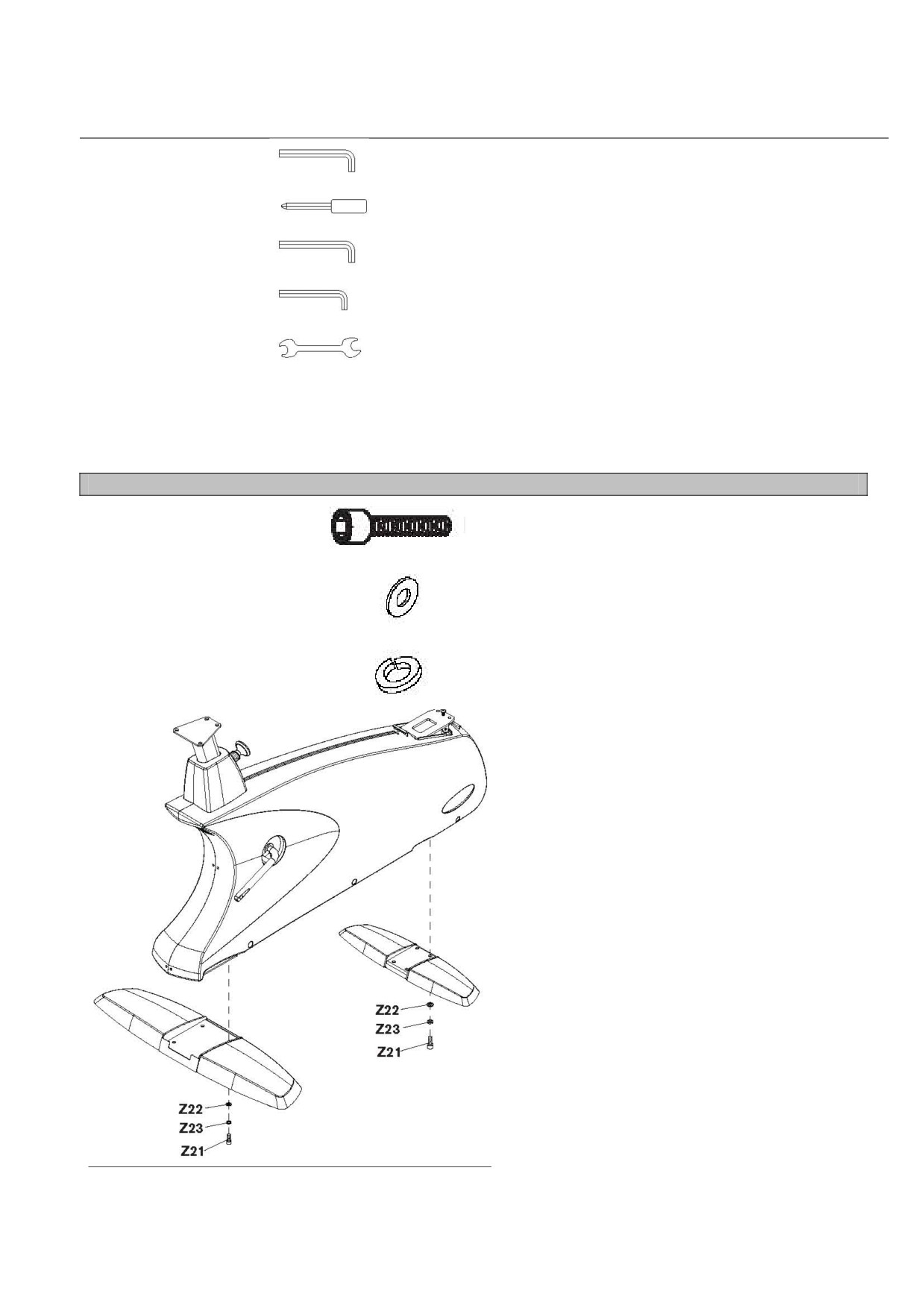

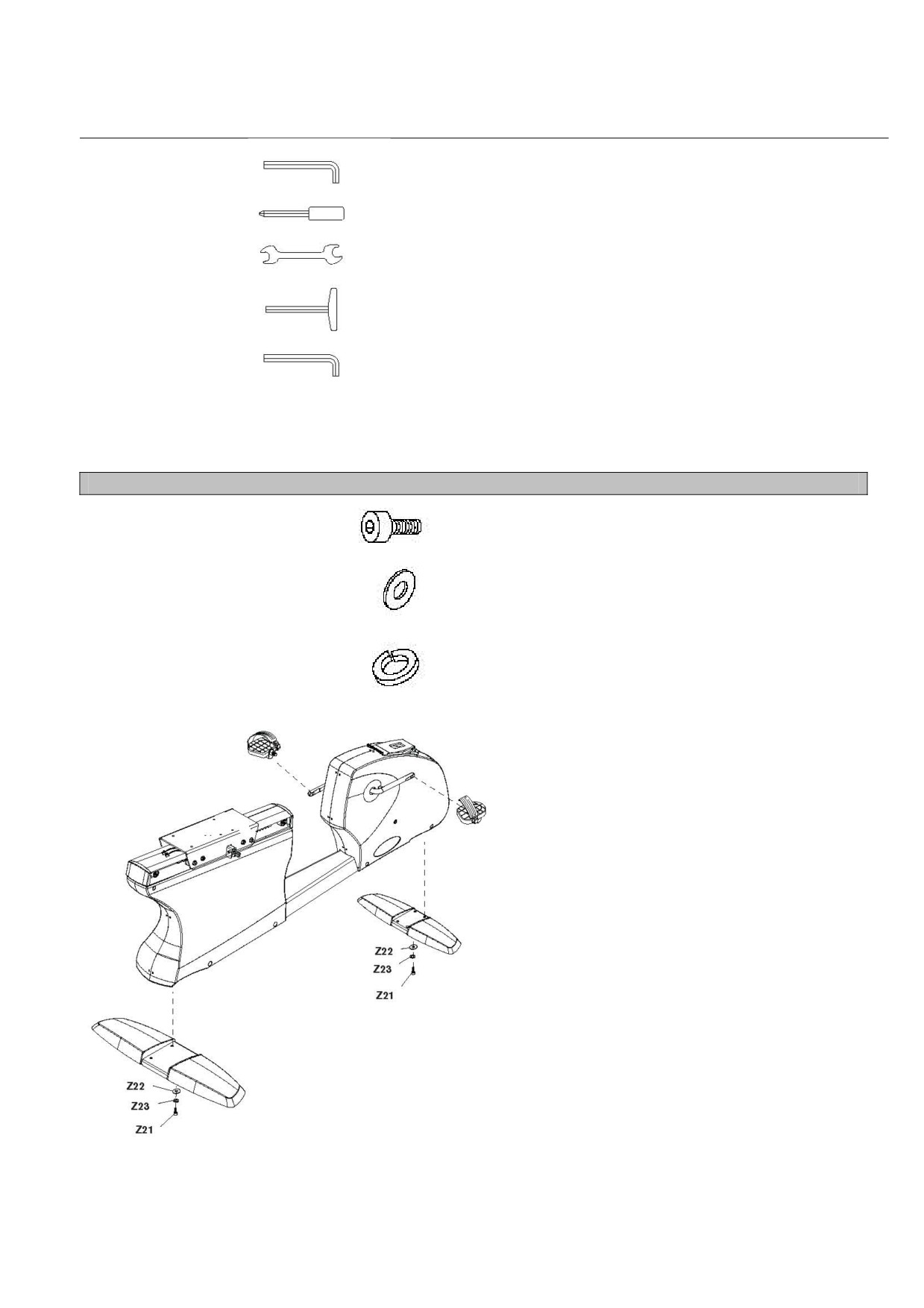

СБОРКА ШАГ 1
Сборочный комплект черного цвета:
Z21
Болт М8*20L
8
Z22
Плоская шайба
8
Z23
Пружинная шайба
8
1. Откройте
сборочный
комплект черного цвета;
2. Зафиксируйте переднюю и
заднюю основу на раме,
используя болты, плоские и
пружинные шайбы по 4 с каждой
стороны.
17

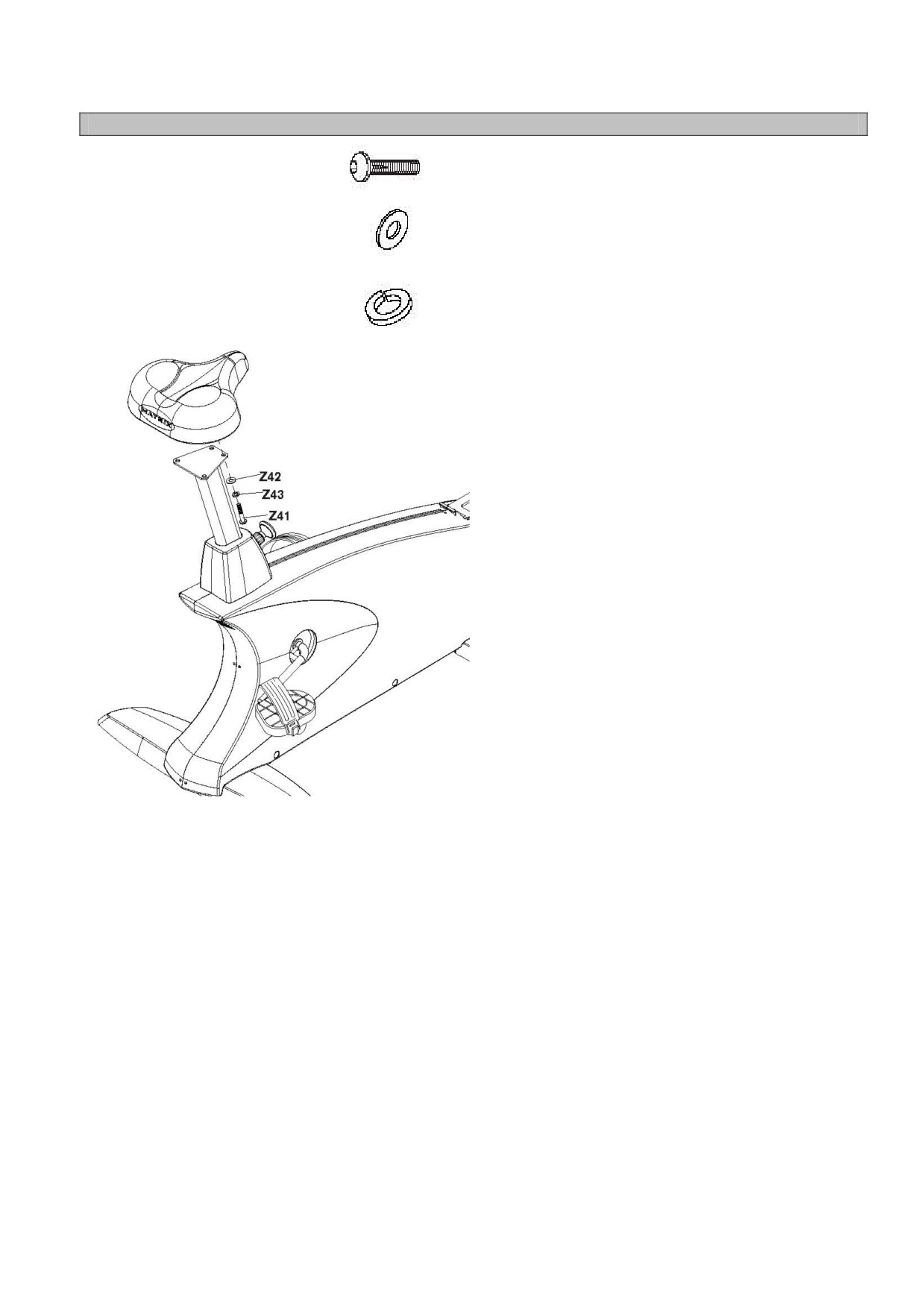

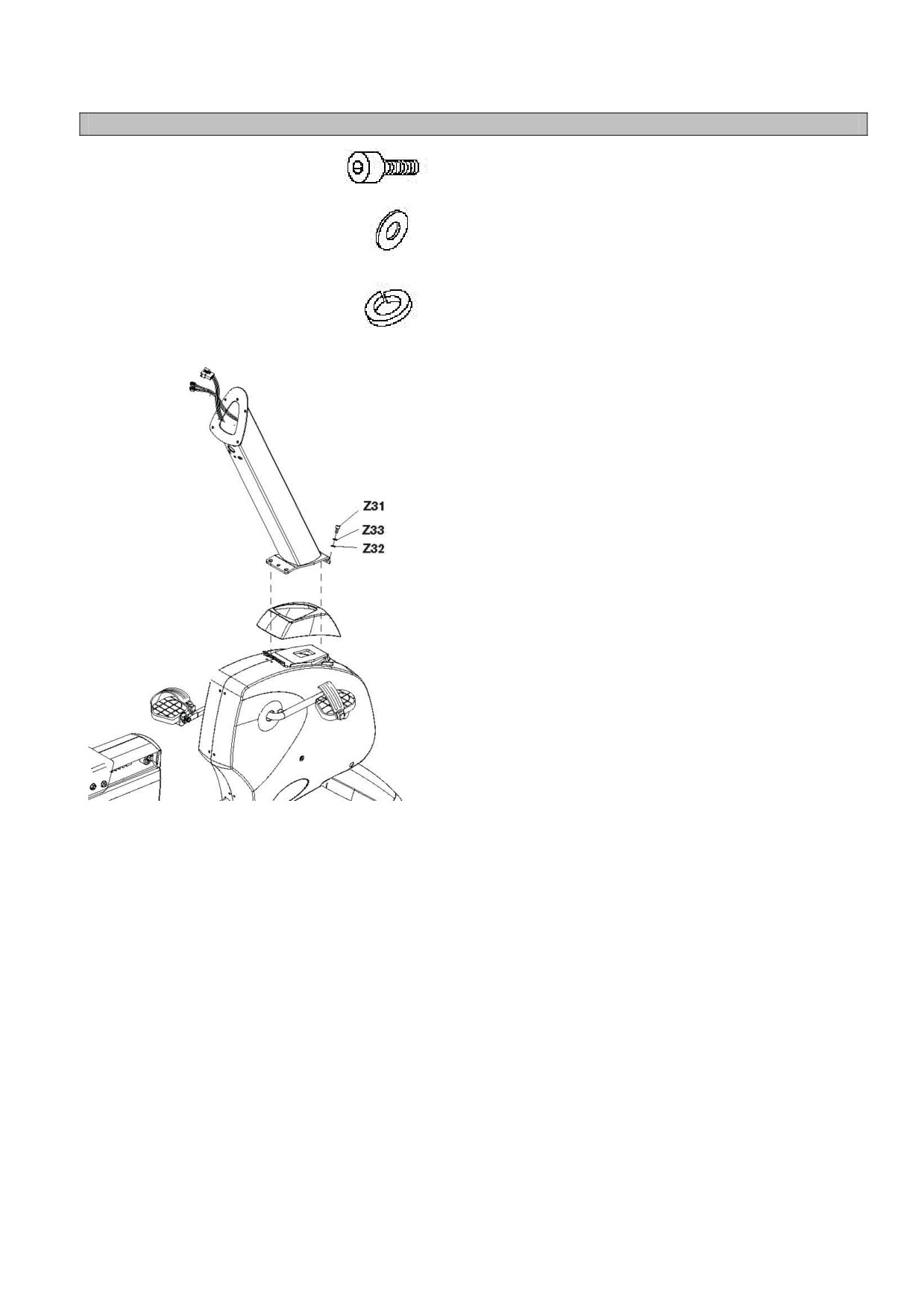

ШАГ 2
Сборочный комплект красного цвета:
Z21
Болт М8*20L
4
Z22
Плоская шайба
4
Z23
Пружинная шайба
4
1. Откройте сборочный комплект;
2. Закрепите держатель сиденья на
направляющей с помощью
4
болтов,
4 плоских шайб,
4
пружинных шайб и 4 гаек;
3. Зафиксируйте направляющую а
основной раме, как показано на
рисунке;
4. Закрепите направляющую на
основной раме, используя 4 болта.
4 плоские шайбы,
4 пружинные
шайб и 4 гайки.
18

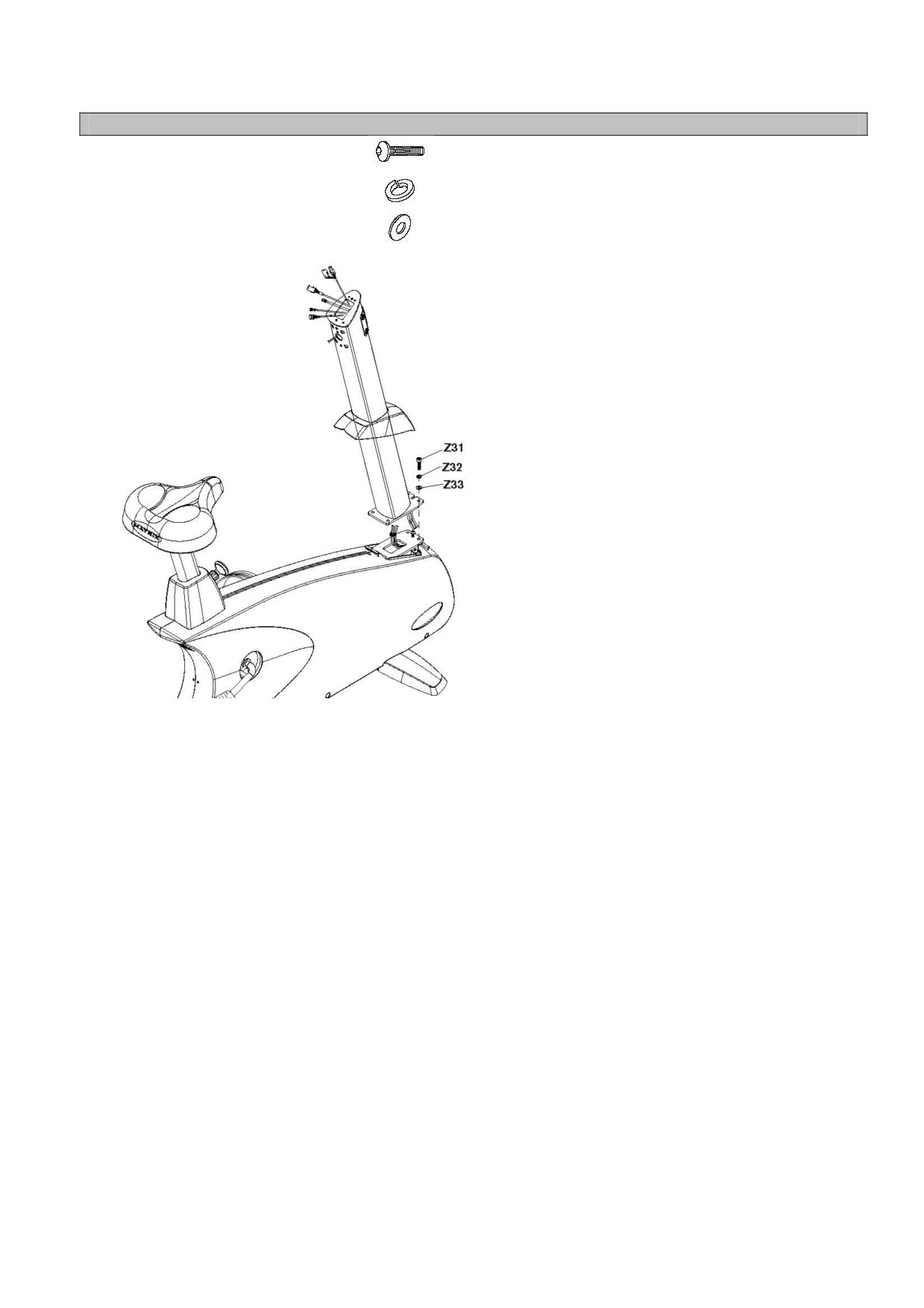

ШАГ 3
Сборочный комплект желтого цвета:
Z31
Болт М8*20L
4
4
Z32
Пружинная шайба
Z33
Плоская шайба
4
1. Откройте сборочный комплект
желтого цвета;
2. Зафиксируйте переднюю и
заднюю основу на раме, используя
болты, плоские и пружинные
шайбы по 4 с каждой стороны
19
ШАГ 4
Сборочный комплект желтого цвета:
Z11
Болт М8*25L
4
4
Пружинная шайба
Z12
2
Винт M5*10L
Z13
Z51
Винт M5*12L
4
1. Откройте сборочный комплект
белого цвета;
2. Зафиксируйте ползунок сиденья
на направляющей, используя
4
болта,
4 плоские шайбы,
4
пружинные шайбы и 4 гайки;
3. Закрепите направляющую на
основной раме, как показано на
рисунке, используя
4
болта,
4плоские шайбы,
4 пружинные
шайбы и 4 гайки.
20

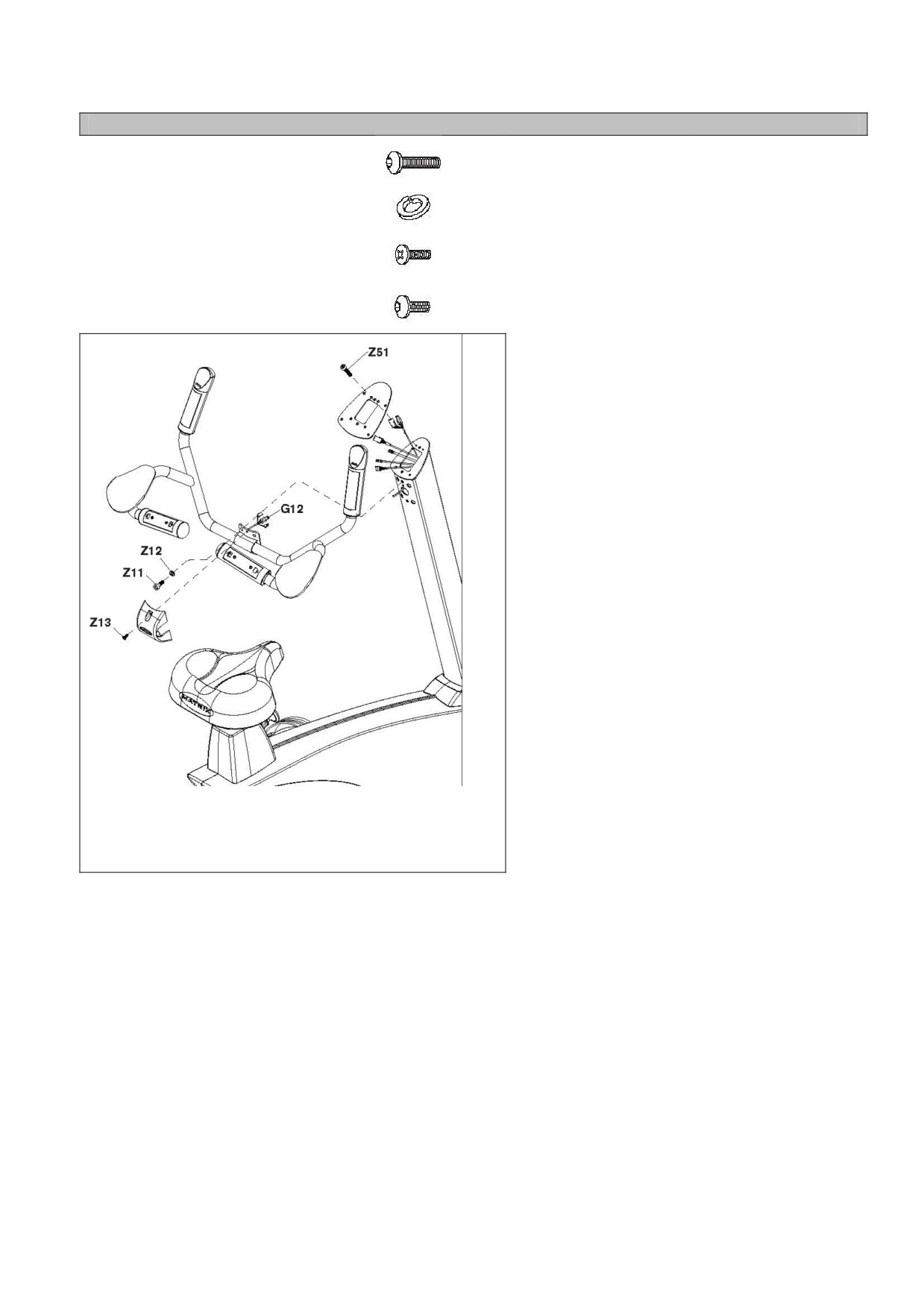

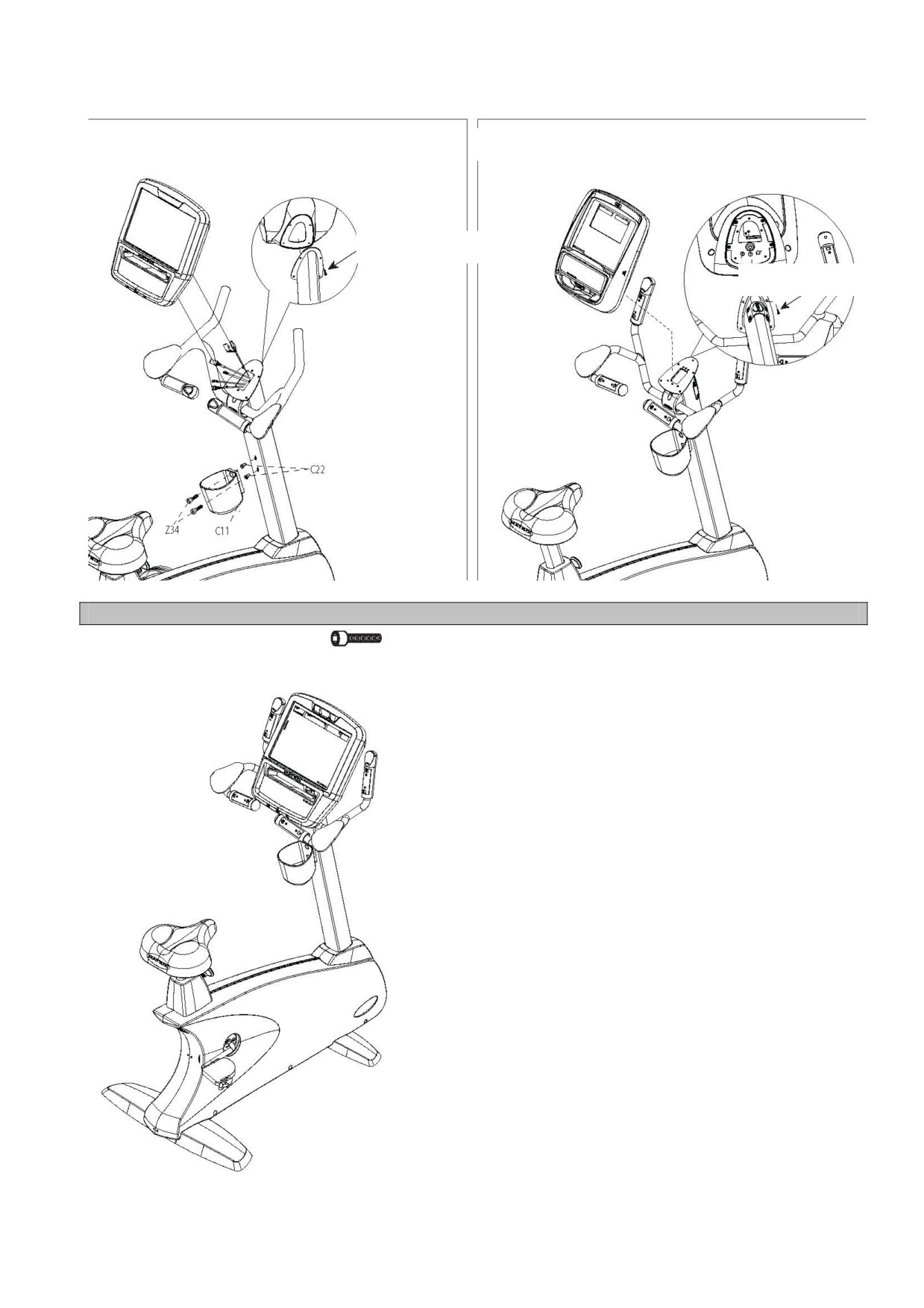

ШАГ 5
Для консолей 7xe/7x/5x
Для консолей 3xe/3x
Винты консоли
Винты консоли
Сборочный комплект желтого цвета:
Z34
Винт М8*25L
2
1. Откройте сборочный комплект
синего цвета;
2. Закрепите опору на основной раме.
Используя
2 болт,
2 пружинные
шайбы, 2 дугообразные шайбы.
СБОРКА ЗАВЕРШЕНА
21
СБОРКА ВЕЛОТРЕНАЖЕРА
СЕРИЯ «R»
ВНИМАНИЕ
Прежде чем начать сборку тренажера, внимательно ознакомьтесь с инструкциями,
незатянутые детали, а также неправильно закрепленные части тренажера могут
привести к появлению шума, а также поломки оборудования.

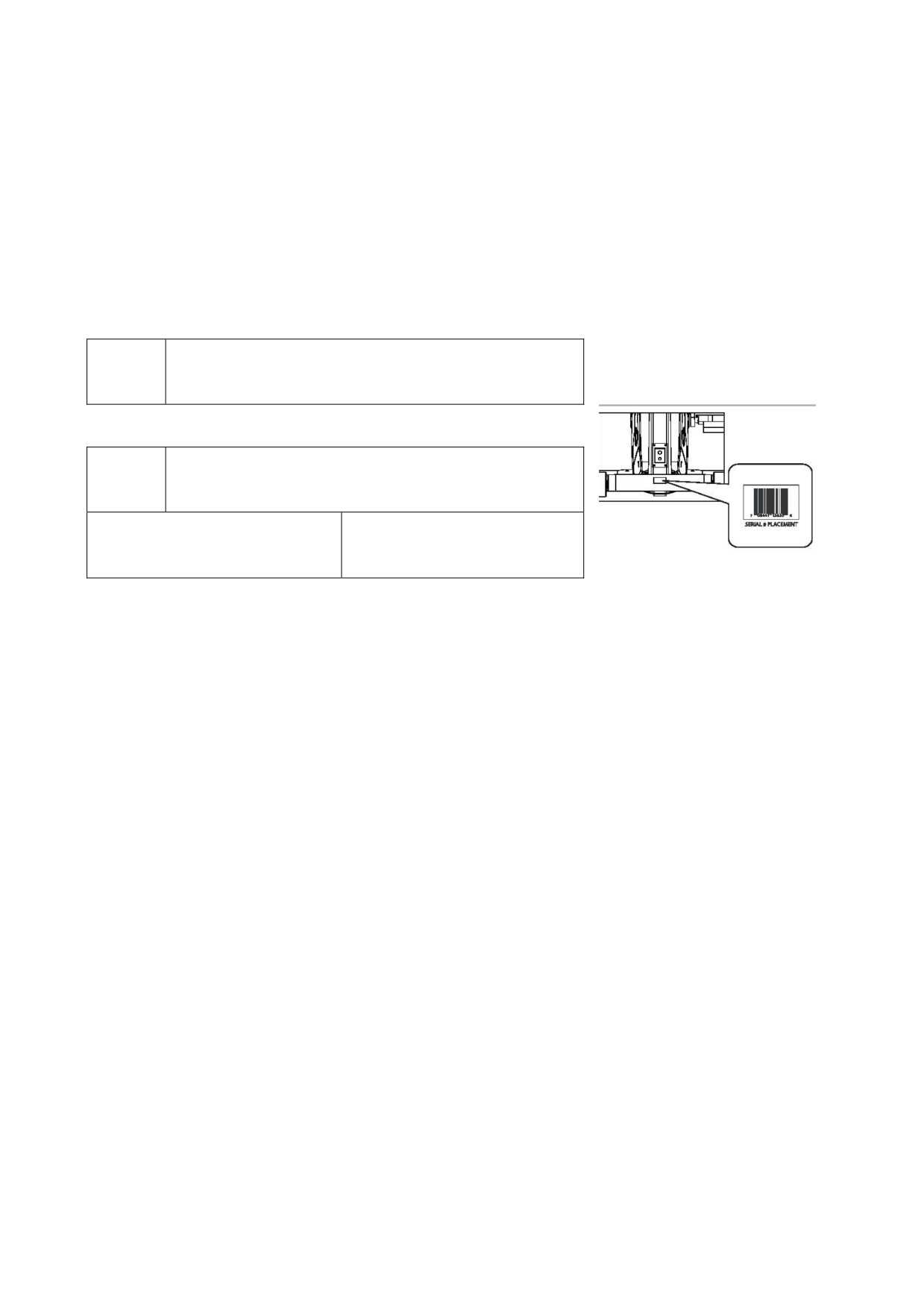

Ниже укажите серийный номер вашего тренажера.
Серийный номер консоли:
Расположение серийного
номера
Серийный номер рамы:
Название модели Matrix
* В случае обращения в сервисную службу вам понадобится указать серийный номер вашего
велотренажера.
** Серийный номер консоли вы можете посмотреть в режиме управления консоли.
22
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
Цвет
Обозначение Рисунок
Описание
Кол-во
упаковки
Z11
Болт (М8*25L)
4
Белый
Z12
Пружинная шайба
4
Белый
Z13
Болт М5*10L
2
Белый
Z21
Болт М8*20L
8
Черный
Z22
Плоская шайба
8
Черный
Z23
Пружинная шайба
8
Черный
Z31
Болт М8*15L
4
Желтый
Z32
Плоская шайба
4
Желтый
Z33
Пружинная шайба
4
Желтый
Z34
Болт М8*25L
2
Синий
Z41
Болт М8*15L
4
Красный
Z42
Болт М8*50L
4
Красный
Z43
Дугообразная шайба
4
Красный
Z44
Красный
Пружинная шайба
8
Z45
Красный
Болт М8*15L
3
Красный
Z51
Регулировочный болт
1
Z55
Винт М5*40L
2
Красный
23
Цвет
Обозначение Рисунок
Описание
Кол-во
упаковки
Гаечный ключ 6 мм.
1
Фиолетовый
Z01
Крестовая отвертка
Z02
1
Фиолетовый
6*130 мм
Ключ №15,17 325 L
1
Фиолетовый
Z03
Z04
Гаечный ключ 5 мм.
1
Фиолетовый
Z05
Гаечный ключ 4 мм.
1
Фиолетовый
СБОРКА ШАГ 1
Сборочный комплект черного цвета:
Z21
Болт М8*20L
8
Z22
Плоская шайба
8
Z23
Пружинная шайба
8
1. Откройте сборочный комплект
черного цвета;
2. Зафиксируйте переднюю и
заднюю основу на раме, используя
болты, плоские и пружинные
шайбы по 4 с каждой стороны.
24
ШАГ 2
Сборочный комплект красного цвета:
Z31
Болт М8*15L
4
Z32
Плоская шайба
4
Z33
Пружинная шайба
4
1. Откройте сборочный комплект
красного цвета;
2. Зафиксируйте стойку консоли на
направляющей, используя 4
болта, 4 плоские шайбы, 4
пружинные шайбы и 4 гайки;
3. Закрепите направляющую на
основной раме, как показано на
рисунке, используя 4 болта, 4
плоские шайбы, 4 пружинные
шайбы и 4 гайки.
25

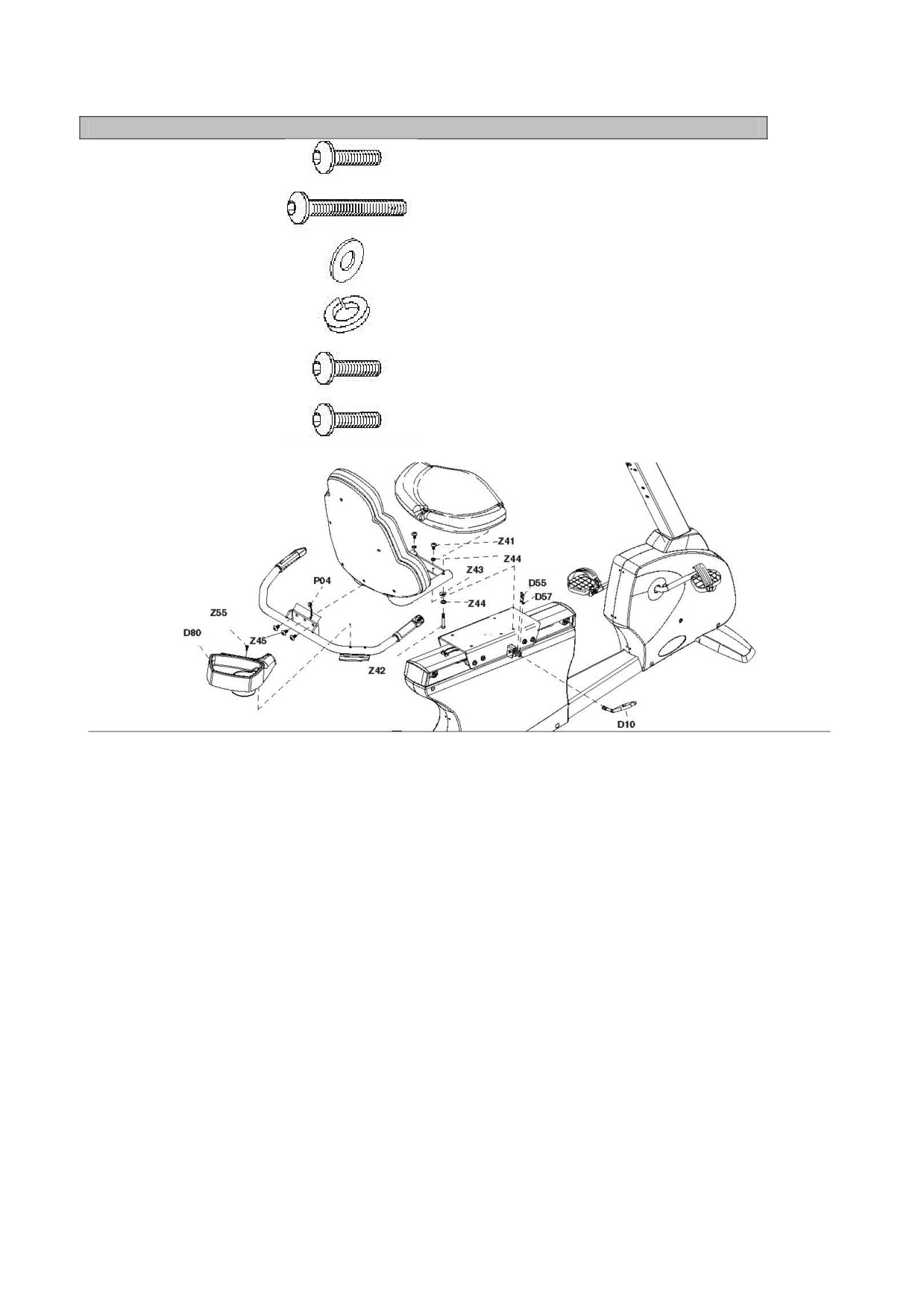

ШАГ 3
Сборочный комплект черного цвета:
Болт М8*15L
4
Z41
Z42
Болт М8*50L
4
Z43
Дугообразная шайба
4
Z44
Пружинная шайба
8
Z45
Болт М8*15L
3
Болт М8*40L
3
Z55
1.
Откройте сборочный комплект черного цвета;
2.
Закрепите направляющую в сборе на основной раме с помощью 4 болтов, 4
пружинных шайб и 4 плоских шайб.
26

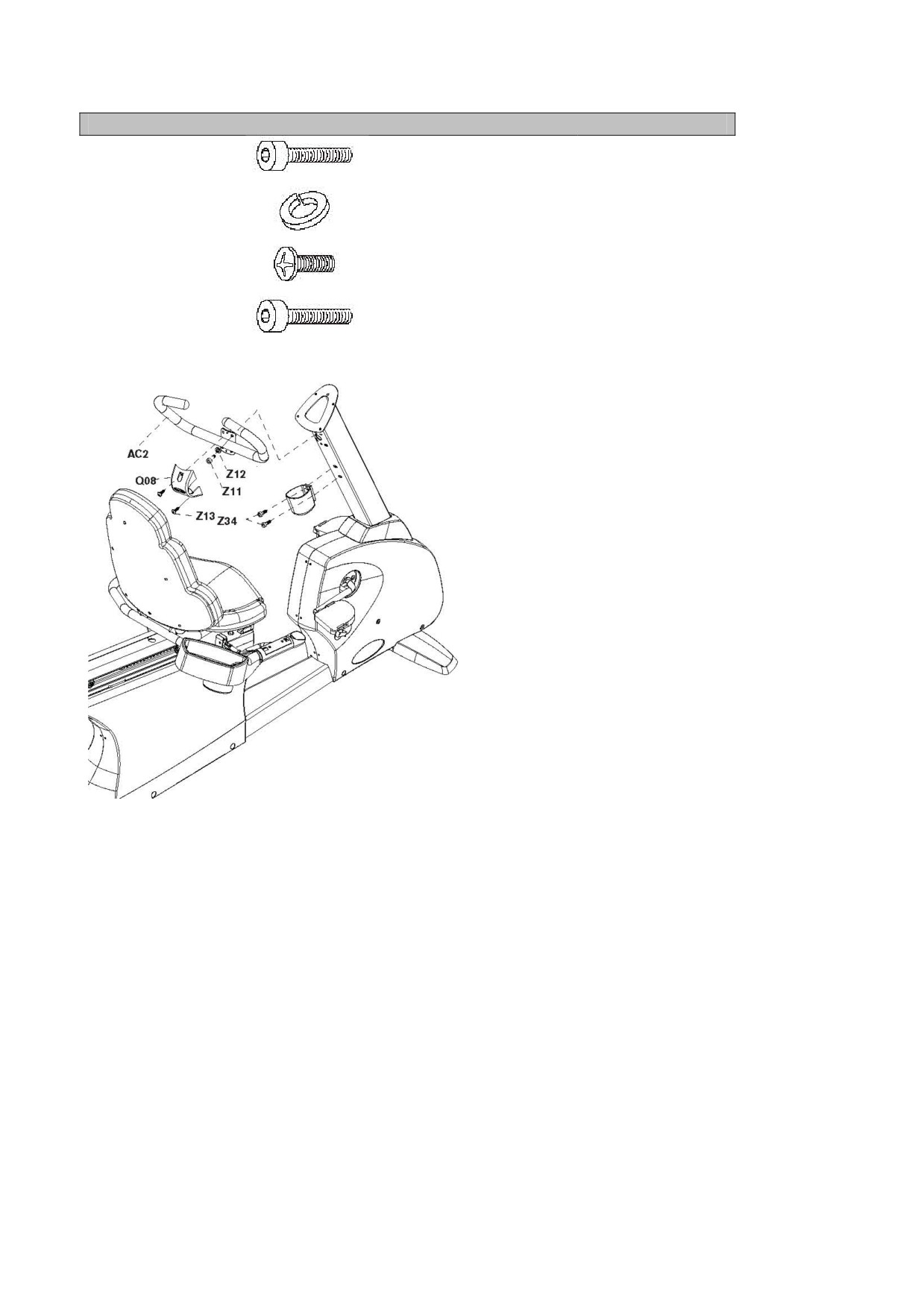

ШАГ 4
Сборочный комплект красного цвета:
Z11
Болт М8*25L
4
Z12
Пружинная шайба
4
Болт М5*10L
2
Z13
Z34
Болт М8*25L
2
1. Откройте сборочный комплект
красного цвета;
2. Зафиксируйте ползунок сиденья
на направляющей, используя 4
болта,
4 плоские шайбы,
4
пружинные шайбы и 4 гайки;
3. Закрепите направляющую на
основной раме, как показано на
рисунке, используя
4 болта,
4
плоские шайбы,
4 пружинные
шайбы и 4 гайки.
27

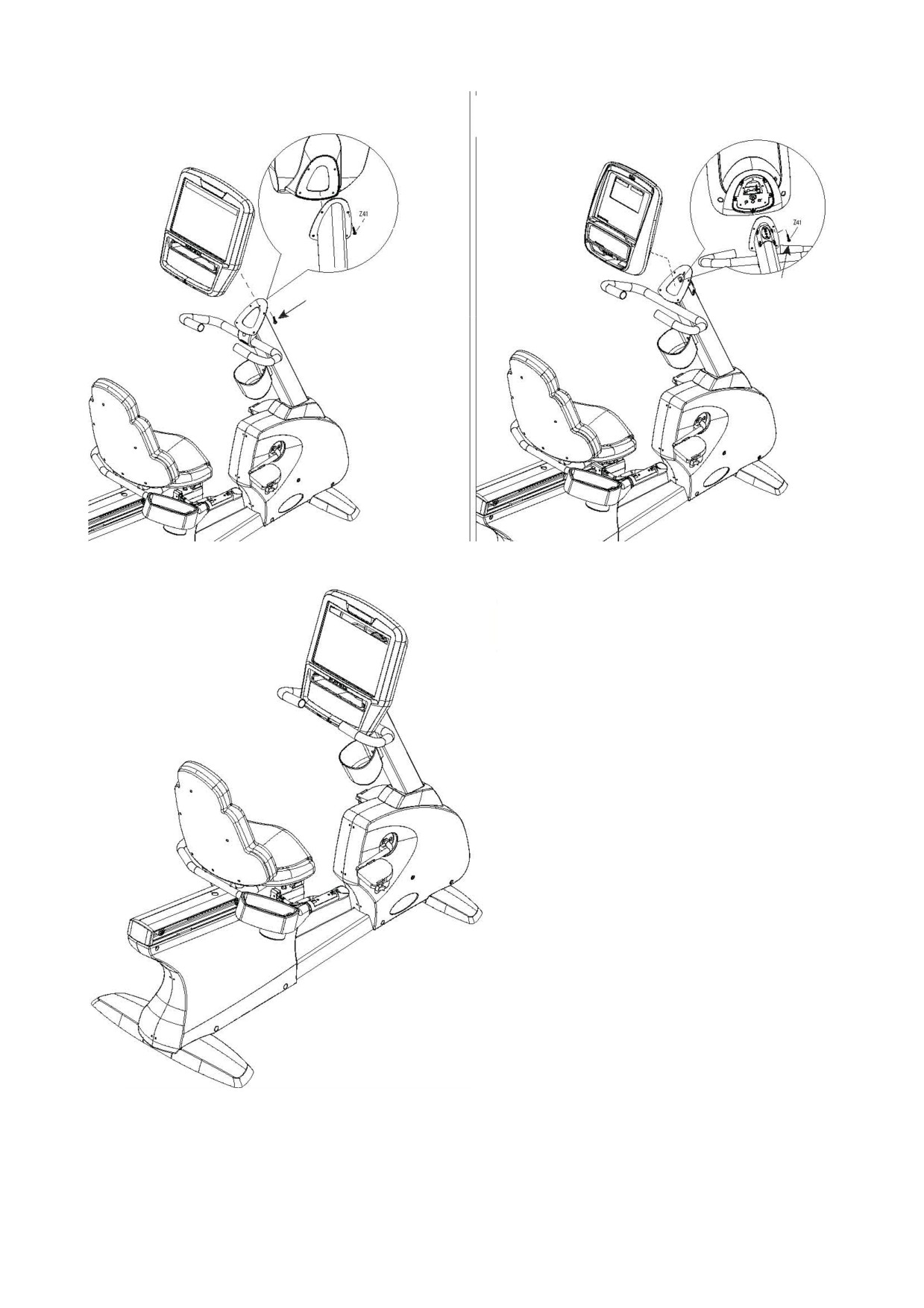

ШАГ 5
Для консолей 7xe/7x/5x
Для консолей 3x/3xe
Винты консоли
Винты консоли
1. Откройте
сборочный
комплект черного цвета;
2. Закрепите опору на основной
раме с помощью
2 болтов,
2
пружинных
шайб
и
2
дугообразных шайб.
СБОРКА ЗАВЕРШЕНА
28
РАБОТА С ВЕЛОТРЕНАЖЕРОМ
Режим MANAGER PREFERENCE (Предпочтения пользователя)
Консоли 3X и 5X:
Данный раздел предназначен для самостоятельного изменения настроек тренажера
пользователем. Чтобы зайти в режим удержите кнопку Level Up/Level Down в течение 5
секунд. Если вы хотите изменить настройки, нажмите “Enter” на панели, а также кнопки
изменения уровня и нумерации. Повторное нажатие кнопки
“Enter” сохранит
измененные настройки. Нажав кнопку
“Back”, вы вернетесь в предыдущее меню
настроек. Для того, чтобы выйти из режима, удержите кнопку “Stop” в течение 5 секунд.
Примечание: Для консолей A3x и A5x удержите кнопки наклона (Incline Down) и уровня
(Level Down).
Консоли 3XE, 7X и 7XE:
Данный раздел предназначен для самостоятельного изменения настроек тренажера
пользователем. Чтобы зайти в режим удержите кнопку Level Up/Level Down в течение 5
секунд. Если вы хотите изменить настройки, нажмите “Enter” на панели, а также кнопки
изменения уровня и нумерации. Повторное нажатие кнопки
“Enter” сохранит
измененные настройки. Нажав кнопку
“Back”, вы вернетесь в предыдущее меню
настроек. Для того, чтобы выйти из режима, нажмите кнопку “Home”. Ниже представлен
список настроек:
Maximum Time - Максимальное время;
Default Time - Время по умолчанию;
Default Level - Уровень по умолчанию;
Default Age - Возраст по умолчанию;
Default Weight - Вес по умолчанию;
Accumulated Distance - Общее (накопленное) расстояние;
Accumulated Time - Общее (накопленное) время;
Software Version - Версия программного обеспечения;
Timer Mode - Режим времени;
Default Incline - Угол наклона по умолчанию;
Speed/Distance Mode - Режим скорости/расстояния;
Out of Order - Выход из стоя;
Gender - Пол;
Language - Язык;
Sound Mode - Режим звука;
Incline Reset- Сброс наклона.
ОПИСАНИЕ КОНСОЛИ:
Велотренажеры Matrix проверяются на заводе перед упаковкой. Тренажер
состоит из 2 коробок: рама и консоль. Аккуратно распакуйте тренажер и
освободите его от коробки.
29

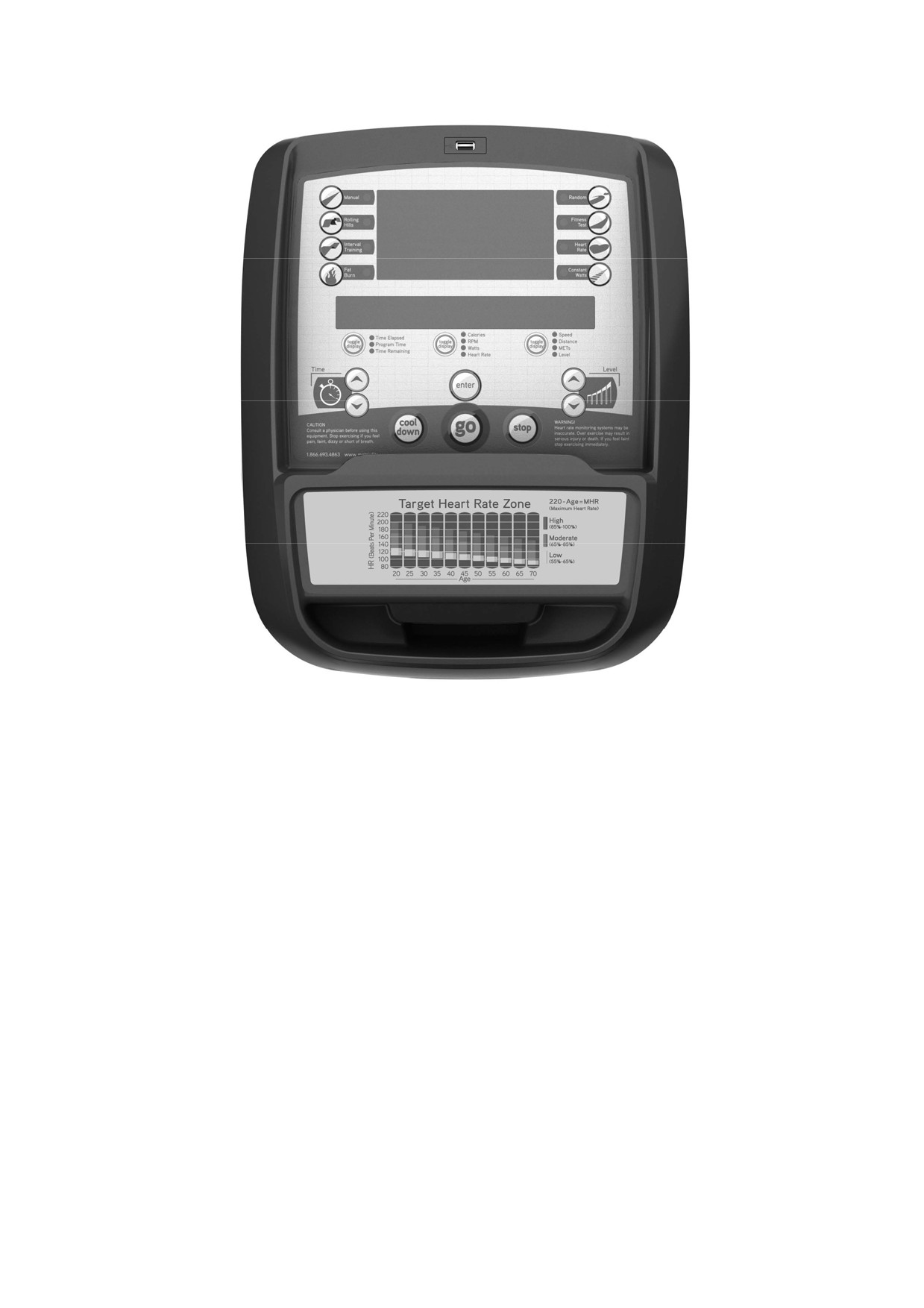

Консоли H3X/U3X/R3X
Примечание: Удалите защитную пленку перед началом работы с консолью.
A) WORKOUT KEYS (Кнопки тренировочного режима): Просмотр программ, кнопки
выбора.
B) GO: Начало тренировки.
C) ENTER: Подтверждение настроек каждой программы.
D) UP/DOWN LEVEL
(Вверх/Вниз Уровень сопротивления): Регулировка уровня
сопротивления.
E) UP/DOWN TIME (Вверх/Вниз Время): Регулировка времени тренировки.
F) STOP: Завершение тренировки. Вывод общей информации о тренировке на
дисплей.
G) COOL DOWN (Охлаждение): Начало режима охлаждения консоли.
H) TOGGLE DISPLAY (Переключение дисплея): Пользователь может самостоятельно
выбрать информацию, которая будет отображаться на каждом из трех окон дисплея.
30

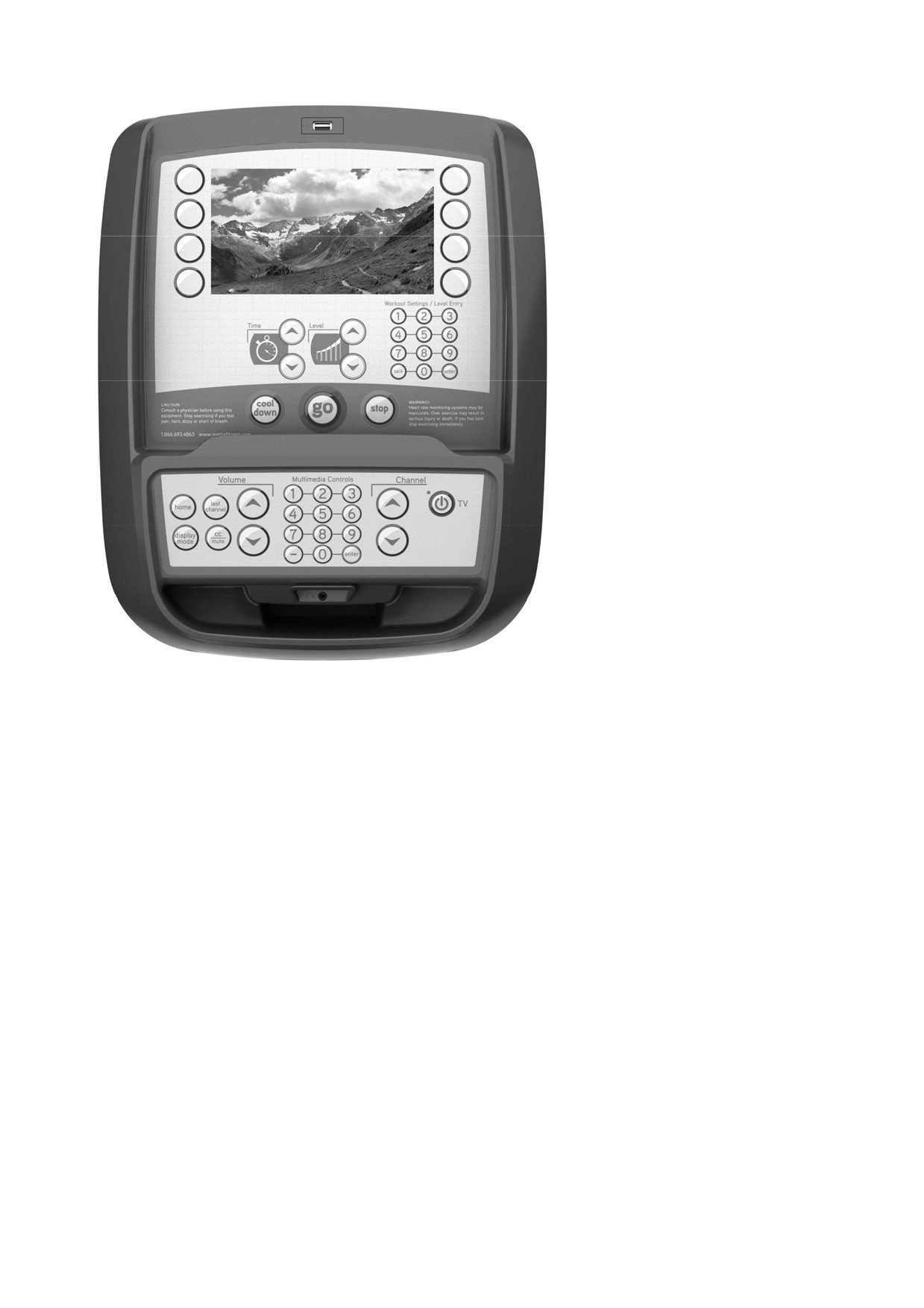

Консоли H3XE/U3XE/R3XE
Примечание:
Удалите
защитную пленку перед
началом работы с консолью.
A) MULTI-PURPOSE KEYS
(Многофункциональные
кнопки):
Кнопки
имеют
различные
функции
в
зависимости от раздела.
B) GO: Начало тренировки.
C) ENTER: Подтверждение
настроек каждой программы.
D)
BACK:
Кнопка
используется для отмены
ввода или возврата в
предыдущее меню.
E)
UP/DOWN
LEVEL
(Вверх/Вниз
Уровень
сопротивления): Регулировка
уровня сопротивления.
F)
UP/DOWN
TIME
(Вверх/Вниз
Время):
Регулировка
времени
тренировки.
G)
STOP:
Завершение
тренировки. Вывод общей
информации о тренировке на дисплей.
H) NUMBER KEYPAD
(Кнопки нумерации):
Настройка параметров тренировки.
Регулирование уровня сопротивления во время тренировки.
I) COOL DOWN (Охлаждение): Начало режима охлаждения консоли.
Дополнительные опции для H3XE/U3XE/R3XE
J) TV: Телевизионный экран.
K) VOLUME UP/DOWN (Звук): Регулирование громкости через наушники, а также
встроенный TV или iPod.
L) NUMBER KEYPAD (Кнопки нумерации): Быстрый выбора телевизионных каналов.
M) CHANNEL UP/DOWN (Каналы): Выбор каналов.
N) DISPLAY MODE
(Дисплей): Позволяет пользователю переключаться между
дисплеями консоли, iPod и TV.
O) LAST CHANNEL (Последний канал): Переключение между текущим и предыдущим
каналами.
P) HOME (Домой): Смена канала на канал.
Q) CC/MUTE: Использование данной кнопки переключает вас в режим тренировки для
глухонемых или тугоухих пользователей.
31
