Автомобильный диагностический прибор СКАНМАТИК-2. Руководство по эксплуатации Версия программы (2.21.24)

6.12.3.3.1

Расчет PIN по VIN

Данная процедура позволяет рассчитать заводской код безопасности (PIN) по идентификационному

номеру автомобиля. При вызове программа попытается считать VIN из модуля иммобилизатора

предложит VIN для расчета с возможностью редактирования. Исправьте VIN, если требуется и
нажмите “OK” –

программа отобразит на экране VIN и соответствующие ему варианты PIN кодов

(алгоритм расчета PIN кода зависит от завода

изготовителя автомобиля).

ВНИМАНИЕ!

Расчет PIN кода для б/у иммобилизатора или модуля ЭСУД следует проводить по VIN

автомобиля, на котором он был установлен. В иммобилизаторе записан VIN автомобиля –

программа его считает автоматически, а в модуле ЭСУД VIN бывает записан редко, поэтому

введите его из паспорта автомобиля.

6.12.3.3.2

Ввод PIN кода

Введите PIN код иммобилизатора

в появившемся окне. Программа отправит PIN код в

иммобилизатор и отобразит результат.

ПРИМЕЧАНИЕ. Выполнение данной процедуры необязательно –

программа автоматически

запрашивает PIN код когда он требуется.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если с 7

мой

попытки код безопасности окажется неверным, то иммобилизатор заблокируется НАВСЕГДА.

Иммобилизатор с зеленой наклейкой можно восстановить, записав программатором
содержимое

EEPROM

от разблокированного блока. Иммобилизатор с желтой наклейкой не

имеет внешнего EEPROM –

его восстановление НЕВОЗМОЖНО.

6.12.3.3.3

Программирование PIN кода и VIN

Процедура служит для записи нового кода безопасности PIN и VIN в иммобилизатор.

Иммобилизатор должен быть “новым“. Перевести его в это состояние можно с помощью процедуры

“Сброс иммобилизатора”.

ВНИМАНИЕ!

Данная процедура программирует PIN код иммобилизатора. PIN код модуля ЭСУД остается при

этом прежним (если запрограммирован). Если PIN коды модулей не соответствуют друг другу, то
выполнение процедур “Сброс ЭСУД”, “Запись иммобилизатора в ЭСУД” и “Запись ЭСУД в
иммобилизатор” будут недоступны.

Во избежание этой проблемы следует:

•

перед программированием PIN кода иммобилизатора выполнить процедуру “Сброс ЭСУД”;

•

выполнить программирование PIN кода и

VIN

иммобилизатора;

•

выполнить процедуру “Запись иммобилизатора в ЭСУД” –

новый PIN код иммобилизатора будет

записан в ЭСУД;

6.12.3.3.4

Обучение ключа

Данная процедура позволяет обучить транспондер ключа. Вставьте обучаемый ключ в замок и
включите зажигание в положение “ON”. Допускается обучение не более 5

ти ключей.

6.12.3.3.5

Удаление всех ключей

Все ранее обученные ключи будут удалены из памяти иммобилизатора. Следуйте инструкциям на
экране.

6.12.3.3.6

Запись иммобилизатора в ЭСУД

Данная процедура выполняется при замене модуля ЭСУД.

Условия

код иммобилизатора должен быть запрограммирован. Выполните процедуру

“Программирование PIN кода” если требуется. Модуль ЭСУД должен быть в состоянии “нового”, то
есть Секретный ключ не записан или сброшен. Перевести обученный модуль ЭСУД в данное
состояние с помощью процедуры “Сброс модуля ЭСУД”.

Выполнение

При выполнении процедуры происходит запись секретного ключа, PIN кода и идентификационного
номера автомобиля (VIN) из иммобилизатора в модуль ЭСУД как показано на схеме.

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.12.3.3.7

Запись ЭСУД в иммобилизатор

Данная процедура выполняется при замене иммобилизатора.

Условия

Модуль ЭСУД имеет состояние “обучен”, то есть Секретный ключ и PIN код в него были записаны.

PIN код модуля ЭСУД (или заменяемого иммобилизатора) должен быть известен. Его можно

рассчитать с помощью процедуры “Расчет PIN по VIN” используя VIN из техпаспорта автомобиля.

Если

код старой системы неизвестен или не подходит, то данная процедура не может быть

выполнена. Решить данную проблему можно только

считыванием

кода из EEPROM модуля

ЭСУД

”.

Если иммобилизатор не является новым, то рекомендуется перевести его в это состояние,
выполнив процедуру “Сброс иммобилизатора” –

в этом случае программа даст возможность ввода

старого PIN кода для модуля ЭСУД. В противном случае PIN код, который был запрограммирован в

иммобилизатор должен соответствовать

коду в модуле ЭСУД.

Выполнение

При выполнении процедуры происходит запись секретного ключа из иммобилизатора в модуль

ЭСУД как показано на схеме ниже.

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

ВНИМАНИЕ!

Выполняется перенос только секретного ключа из модуля ЭСУД в иммобилизатор.

код

идентификационный номер автомобиля (VIN) не переносятся из модуля ЭСУД. Поэтому, если PIN
код иммобилизатора или VIN не были запрограммированы (новый иммобилизатор):

•

выполните процедуру “Программирование

VIN

”, используя коды, соответствующее модулю

ЭСУД

;

•

выполните процедуру обучения ключей

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.12.3.3.8

Сброс иммобилизатора

Процедура служит для перевода иммобилизатора в состояние “нового”. При выполнении данной
процедуры происходит сброс

кода иммобилизатора и удаления всех обученных ключей.

По завершении процедуры иммобилизатор готов к программированию нового PIN кода и к
процедуре “Запись ЭСУД в иммобилизатор”.

6.12.3.3.9

Сброс модуля ЭСУД

Процедура служит для перевода модуля ЭСУД в состояние “нового”. При выполнении данной
процедуры происходит сброс секретного ключа и PIN кода модуля ЭСУД.

Условия

Если

иммобилизатора запрограммирован, то он должен соответствовать

коду модуля

ЭСУД.

Если PIN код иммобилизатора не запрограммирован (“новый” иммобилизатор), то программа
запросит PIN код системы модуля ЭСУД.

Если PIN код неизвестен или не совпадает, то данная процедура не может быть выполнена. Решить

данную проблему можно

считыванием

кода из EEPROM модуля ЭСУД

По завершении процедуры модуль ЭСУД готов к процедуре “Запись иммобилизатора в ЭСУД”.

6.12.4

Работа с иммобилизатором

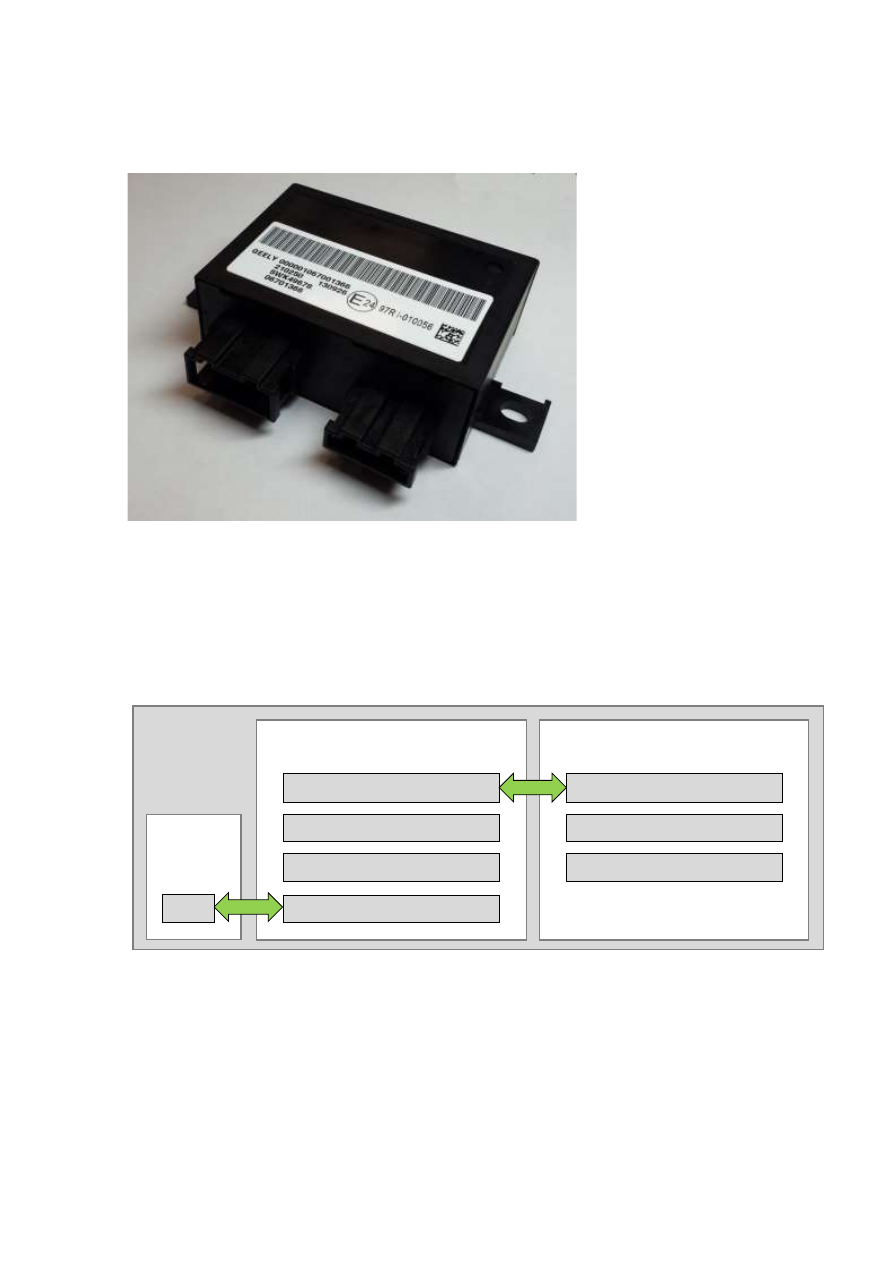

UAES/DIAS SIM-K

Программа позволяет проводить диагностику иммобилизаторов фирмы

UAES/DIAS

“

SIM-K

”,

устанавливаемых на модели

Bonus/Very A13.

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

Иммобилизатор

UAES/DIAS.

Кроме основных функций чтения/сброса ошибок и чтения состояния, программа позволяет
проводить операции по привязке и удалению ключей, привязки иммо к блоку управления двигателем

и другие.

Обратите внимание, что чип иммобилизатора (транспондер) может быть

использован только один раз, то есть если он уже был однажды обучен, то его повторное
обучение не возможно!

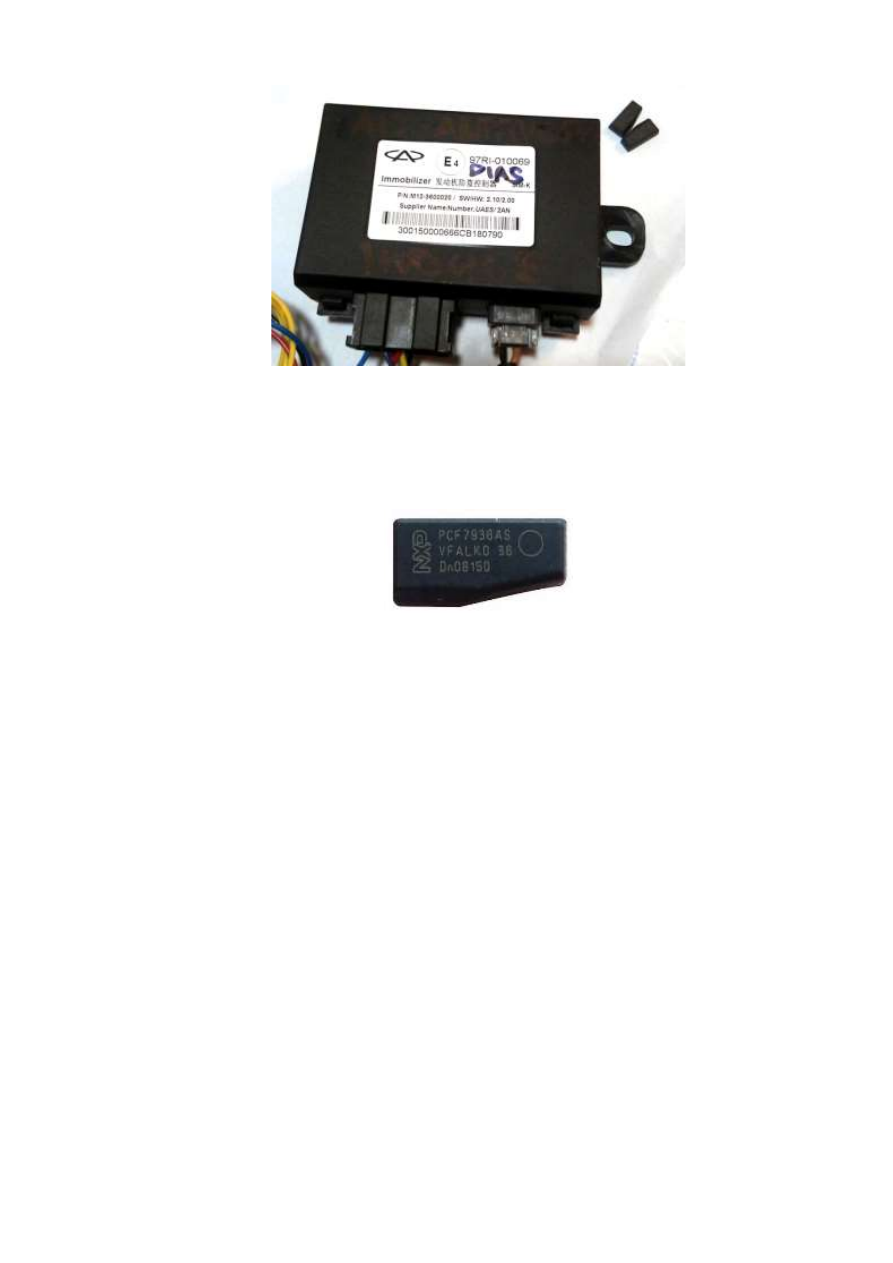

Используемый тип чипов:

PCF7936AS -

показан на рисунке ниже.

Чип иммобилизатора

PCF7936AS.

Для проведения операций с уже обученным иммобилизатором потребуется 8

ми значный PIN

код.

Обойти данное ограничение можно только путем программирования

EEPROM

иммобилизатора

дампом от не обученного. Тип микросхемы

EERPOM: STMicroelectronics M95080.

Ниже приведено подробное описание всех процедур.

6.12.4.1

Расчет

PIN

по

VIN

Программа считает

VIN

иммобилизатора (с возможностью правки) и выведет на экран варианты 8

ми значных

кодов. Алгоритм расчета

кода зависит от завода

изготовителя автомобиля

(CHERY

Китай, ЗАЗ Украина).

6.12.4.2

Привязка всех систем

Выполняется, если в автомобиль установлен новый или разблокированный (см. “Разблокирование
иммобилизатора”) иммобилизатор и новый или разблокированный (см. “Разблокирование ЭБУ

двигателя”) ЭБУ двигателя.

Для проведения данной операции потребуются два новых чипа

иммобилизатора.

Программа выполнит следующие действия:

•

Запросит и запрограммирует

VIN

в иммобилизатор и ЭБУ двигателя

•

Запросит и запрограммирует новый

код в иммобилизатор

•

Выполнит процедуру генерации секретного ключа иммобилизатора

•

Заблокирует иммобилизатор (программирование PIN кода больше не возможно)

•

Выполнит процедуру обучения ЭБУ двигателя с новым секретным и PIN кодом (привязка

ЭБУ двигателя к иммобилизатору)

•

Выполнит привязку двух чипов иммобилизатора (ключей)

6.12.4.3

Замена иммобилизатора

Выполняется после замены иммобилизатора на новый или разблокированный (см.

“Разблокирование иммо”).

Для проведения данной операции потребуются минимум один

новый чип иммобилизатора.

Программа выполнит следующие действия:

•

Запрограммирует

VIN

из ЭБУ двигателя в иммобилизатор

•

Запросит и запрограммирует новый PIN код в иммобилизатор

•

Заблокирует иммобилизатор (программирование PIN кода больше не возможно)

•

Выполнит привязку иммобилизатора к ЭБУ двигателя

•

Удалит все ранее запрограммированные ключи иммобилизатора

•

Выполнит привязку одного или двух чипов иммобилизатора (второй по желанию
пользователя)

6.12.4.4

Замена ЭБУ двигателя

Выполняется после замены ЭБУ двигателя на новый или разблокированный (см. “Разблокирование

ЭБУ двигателя”). Для выполнения данной процедуры требуется знать PIN

код иммобилизатора.

Программа выполнит следующие действия:

•

Запрограммирует

VIN

из иммобилизатора в ЭБУ двигателя

•

Выполнит привязку ЭБУ двигателя к иммобилизатору (программирование секретного ключа)

6.12.4.5

Привязка ключа

Данная процедура служит для привязки ключей к иммо.

Допускается привязка только новых

чипов иммобилизатора –

чипы, которые когда

либо использовались привязать повторно не

возможно.

6.12.4.6

Удаление всех ключей

Удаление всех ранее привязанных чипов их памяти иммобилизатора.

Внимание! Удаленные чипы

невозможно привязать повторно!

6.12.4.7

Тест ключа

Программа запустит процедуру считывания вставленного в замок зажигания ключа и выведет на
экран его состояние:

•

Ключ отсутствует (ошибка чтения)

•

Новый (никогда ранее не привязанный) ключ

•

Ключ обучен и соответствует иммобилизатору

•

Ключ обучен, но не соответствует иммобилизатору

Обратите внимание: статус “Ключ обучен и соответствует иммобилизатору” означает, что ключ

однажды был привязан к данному иммобилизатору, но не обязательно говорит о том, что он
действующий. Такое возможно если ключ был удален из памяти иммобилизатора. Дальнейшее
использование такого ключа невозможно.

6.12.4.8

Тест ЭБУ двигателя

Программа запустит процедуру проверки ЭБУ двигателя и выведет на экран его состояние:

•

ЭБУ двигателя не обнаружен (ошибка связи)

•

ЭБУ двигателя не обучен (новый или разблокирован)

6.13

Автомобили Chevrolet

6.13.1

Таблица применяемости

Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления а/м Chevrolet:

Сокращения:

ECM

–

Модуль управления двигателем;

TCM

–

Модуль управления трансмиссией;

ABS

–

Антиблокировочная система тормозов;

SRS

–

Надувные подушки безопасности, ремни

безопасности;

ISU

–

Электропакет;

ICM

–

щиток приборов;

PAS

–

парктроник;

HVAC

–

климатическая установка;

ПЕ

–

Переменные,

ИМ

–

Исполнительные механизмы (управление),

ОШ

–

Ошибки (чтение и сброс),

ПС

–

Паспорт.

MATIZ/SPARK (M100/M150/M200)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D3

0.8L EURO-2

Сброс адаптации

ECM

SIRIUS-D4

1.0L EURO-2

Сброс адаптации

ECM

SIRIUS-D32

0.8L EURO-3

Сброс адаптации

ECM

SIRIUS-D42

1.0L EURO-3

Сброс адаптации

SRS

SRS.0 MATIZ

SRS

SRS J1850

TCM

JATCO-JF405E

ABS

TRW EBC430

M100+M150

ABS

BOSCH 5.3

M200

Прокачка АБС

ABS

TEVES EBCM

M200

Прокачка АБС

Иммо

Программирование
ключей, перевод в

нейтр. состояние

SPARK (M300)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

1.2 LKY

2012+

TCM

JATCO-JF405E

ABS

MGH60

ICM

ICM_M300

REZZO/TACUMA

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D4

<’05 1.6 DOHC

<’05 1.8 DOHC

Сброс адаптации

ECM

SIRIUS-D42

>’06 1.6 DOHC

>’06 1.8 DOHC

Сброс адаптации

ECM

ITMS-6F

<’05 2.0 DOHC

ECM

MR140/HV240

<’05 2.0 DOHC

>’06 2.0 DOHC

Адаптация ДПКВ,
Сброс ЭБУ

TCM

ZF4HP16

Обучение блока

(привязка TCM

ECM)

SRS

SDM (J1850VPW)

ABS

ABS TACUMA

Иммо

Программирование
ключей, перевод в

нейтр. состояние

KALOS/AVEO (T200)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D4

<’05 1.2 SOHC

Cброс адаптации

ECM

SIRIUS-D42

>’06 1.2 SOHC

Cброс адаптации

ECM

Siemens-USA

1.2 DOHC
1.2 DOHC

Сброс адаптации

ECM

MR140/HV240

1.4 SOHC
1.4 DOHC

1.5 SOHC

Адапт. ДПКВ,
Сброс ЭБУ

TCM

AISIN-81

SRS

SRS.0

ABS

ABS.1 Aveo

Иммо

Программирование
ключей, перевод в
нейтр .состояние

AVEO (T250)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D42

(сдвоенные КЗ)

1.2 SOHC

ECM

Siemens-USA

1.2 DOHC

Сброс адаптации

ECM

MR140/HV240

1.4 SOHC
1.4 DOHC
1.5 SOHC

Адаптация ДПКВ,
Сброс ЭБУ

ECM

MT-80

1.6 DOHC

Адаптация ДПКВ,

Сброс ЭБУ

ECM

DELCO

1.6 DOHC

TCM

AISIN-81

SRS

SRS.1 AVEO

ABS

ABS.1 AVEO

Иммо

Программирование
ключей, перевод в
нейтр. состояние

AVEO (T300)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ACDelco E83

1.6

Адаптация ДПКВ,
сброс сервисных
интервалов,
обучение педалей

TCM

6T40

Сброс обучения,

обучение муфты
ГТ, очистка
соленоидов

SRS

SDM10_T300

BCM

BCM_T300

Обучение датчика

батареи, педали
тормоза, системы

TPMS

ICM

ICM_T300

Обучение

конфигурации

CAN

PAS

Обучение
конфигурации

CAN

MAGNUS/EVANDA/EPICA (V200)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ITMS-6F

2.0 DOHC

ECM

MR140/HV240

2.0 DOHC

Адапт. ДПКВ,
Сброс ЭБУ

ECM

SIRIUS-D6

2.5 DOHC

сброс адаптации

TCM

ZF4HP16

Обучение блока
(привязка TCM

ECM)

ABS

ABS.1 Magnus

SRS

SRS.0

ISU

ISU.0 V200

ИММО,
программирование

ключей

NUBIRA/LACETTI/OPTRA (J200)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D4

<’05 1.4 DOHC

<’05 1.5 DOHC

<’05 1.6 DOHC

Сброс адаптации

ECM

SIRIUS-D42

>’06 1.4 DOHC

>’06 1.5 DOHC

>’06 1.6 DOHC

Сброс адаптации

ECM

MR140

1.8 DOHC

Адаптация ДПКВ,
Сброс ЭБУ

TCM

ZF4HP16

Обучение блока

(привязка TCM

ECM)

TCM

AISIN-81

SRS

SRS.0

ABS

BOSCH 5.3

Прокачка АБС

ABS

TEVES EBCM

Прокачка АБС

Иммо

Программирование

ключей, перевод в
нейтр. состояние

NUBIRA (J100/J150)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ITMS-6F

1.5 SOHC
1.5 SOHC
1.6 DOHC

1.8 DOHC
2.0 SOHC
2.0 DOHC

TCM

GMPT4T40E

SRS

SRS.ALDL

ABS

DELPHI ABS

ABS DELHI

ABS

BOSCH 5.3

Прокачка АБС

ABS

TEVES EBCM

Прокачка АБС

Иммо

Программирование
ключей, перевод в
нейтр. состояние

EPICA/TOSCA (V250)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIM2K

2.0 DOHC

2.5 DOHC

Сброс адаптации

ECM

EDC16C39

2.0 Diesel

Программирование
форсунок,
конфигурация,
запись VIN, сброс

сервисных
интервалов,
обслуживание
сажевого фильтра

TCM

Aisin-55-51LE

Сброс

ABS

ABS.3 Epica

Прокачка

ABS

MK60/70

Прокачка,

калибровка
датчиков

SRS

SRS.1 Epica

ISU

ISU.0 V200

ИММО,
программирование

ключей

CAPTIVA (C100/105)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

EDC16C39

2.0 Diesel

Программирование
форсунок,
конфигурация,
запись VIN, сброс

сервисных
интервалов,
обслуживание

сажевого фильтра

ECM

ME7.9.9

2.4D

Конфигурация,
обучение ИММО

ECM

E77

3.2D

Сброс сервисных
интервалов, сброс
сервисных

интервалов,
обучение ИММО

TCM

Aisin-55-51LE

Сброс

TCM

GF-6

Сброс обучения,
обучение муфты
ГТ, очистка

соленоидов

ABS

MK25

Прокачка,
калибровка
датчиков

SRS

SDM_C100

Привязка BCM

>SDM

BCM

BCM_C100

Привязка BCM

>SDM, запись VIN

Иммо

VDM(PK3+)

Программирование
ключей

IPC

IPC_C100 (Щиток

приборов)

XBCM XBCM_C100

RFA

RFA_C100 (дист.

управл)

Программирование

ключей

CAPTIVA (C140)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

DCM3.7

2.0 LIP, 2.2 LIQ

Программирование
форсунок, сброс

качества масла,

обучение

ECM

ACDelco E37

2.4 LE5/LE9

Адаптация ДПКВ,
обучение датчиков,
сброс качества
масла

ECM

ACDelco E39

3.0 LAW

Адаптация ДПКВ,
обучение датчиков,
сброс качества
масла

TCM

6T50

Сброс обучения,

обучение муфты
ГИТ

ABS

MK25

Прокачка,
калибровка
датчиков

BCM

BCM C140

CRUZE (J300)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

EDC16C39

2.0 Diesel

Программирование
форсунок,
конфигурация,
запись VIN, сброс

сервисных
интервалов,
обслуживание
сажевого фильтра

ECM

MT80.1

1.6 CVT

Адаптация ДПКВ,

обучение ХХ, ДК

ECM

Simtec 76.1

1.6 LXT, 1.8 2H0

Сброс сервисных
интервалов

ECM

Acdelco E78

1.4 LJU

Адаптация ДПКВ,
сброс сервисных

интервалов,
обучение педалей

ECM

Acdelco E83

1.6 LDE, 1.8 LUW

Адаптация ДПКВ,
сброс сервисных
интервалов,

обучение педалей

ECM

DCM3.7

2.0 LNP, 2.2 LNQ

Программирование
форсунок, сброс
качества масла,

обучение

TCM

6T40

Сброс обучения,
обучение муфты

ГТ, очистка
соленоидов

ABS

ABS J300

SRS

SDM10 J300

BCM

BCM J300

ICM

ICM J300

Обучение

конфигурации

CAN

PAS

PAS J300

Обучение
конфигурации

CAN

HVAC HVAC J300

отопитель/

однозонный
ручной /
однозонный авто

Обучение
исполнительных

механизмов,
конфигурация
(только климат)

ORLANDO (J309)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Simtec 76.1

1.8 2H0

Сброс сервисных

интервалов

ECM

Acdelco E78

1.4 LUJ

Адаптация ДПКВ,
сброс сервисных
интервалов,
обучение педалей

ECM

ACDelco E39

2.4 LEA

Адаптация ДПКВ,

обучение датчиков,
сброс качества
масла

ECM

DCM3.7

2.0 LNP, 2.2 LNQ

Программирование

форсунок, сброс

качества масла,
обучение

TCM

6T40

Сброс обучения,
обучение муфты

ГТ, очистка
соленоидов

SRS

SDM10 J309

BCM

BCM J309

ICM

ICM J309

Обучение
конфигурации

CAN

PAS

PAS J309

Обучение
конфигурации

CAN

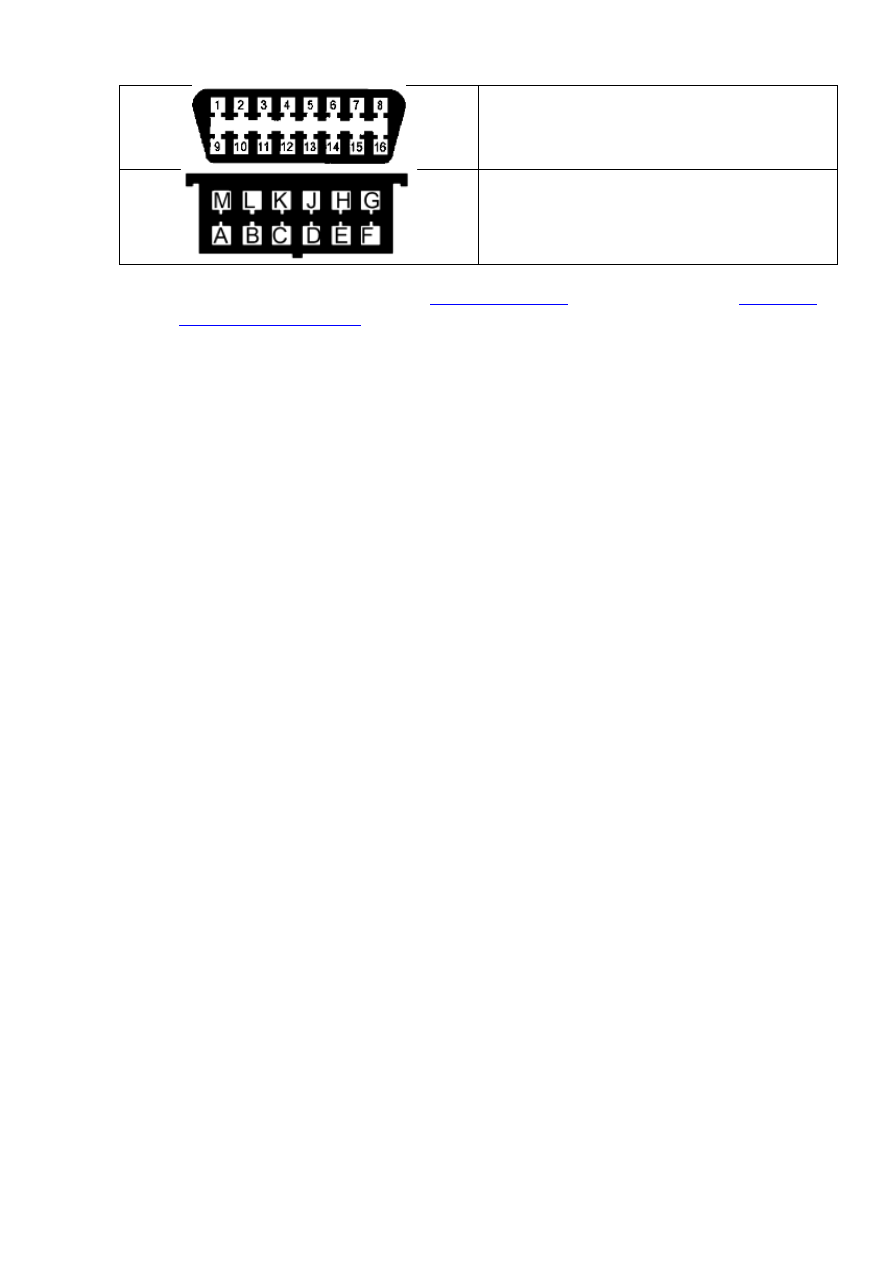

6.13.2

Подключение к автомобилю.

На автомобилях

Chevrolet

могут быть установлены диагностические колодки двух типов: OBD

-16

или GM

12 (см. ниже).

6.14

Автомобили Daewoo

6.14.1

Таблица применяемости

Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления а/м Daewoo:

Сокращения:

ECM

–

Модуль управления двигателем;

TCM

–

Модуль управления трансмиссией;

ABS

–

Антиблокировочная система тормозов;

SRS

–

Надувные подушки безопасности, ремни

безопасности;

ISU

–

Электропакет;

ПЕ

–

Переменные,

ИМ

–

Исполнительные механизмы

(управление),

ОШ

–

Ошибки (чтение и сброс),

ПС

–

Паспорт.

Сист.

Тип

Примечание

Режимы диагностики

LEMAN (RACER)

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

IEFI-6/S (>`93)

1.5 MPI SOHC
1.5 MPI DOHC

ESPERO

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

IEFI-6/S (<`92)

1.5 MPI DOHC (<`92)
1.5 MPFI DOHC(<`92)

ECM

IEFI-6/S (>`93)

1.5 MPI DOHC (>`93)

1.5 MPFI DOHC(>`93)
1.8 MPI SOHC
2.0 MPI SOHC

ECM

IEFI-6 (TBI)

2.0 TBI SOHC

TCM

GMPT4T40E

SRS

SRS.0

ABS

DELPHI ABS

Демонтаж

модулятора

NEXIA / CIELO

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

IEFI-6/S (< `93)

(Корея)

1.5 SOHC
1.5 DOHC

1.8 SOHC

ECM

IEFI-6 (> `96)

(UzDaewoo)
1.5 DOHC

ECM

Sirius-D42

EURO3

Сброс адаптации

ECM

MR140/HV240

EURO3

Адаптация ДПКВ,
сброс ЭБУ

TCM

GMPT4T40E

SRS

SRS.0

ABS

DELPHI ABS

Демонтаж

модулятора

LANOS

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ITMS-6F

1.3 SOHC, 1.5 SOHC,
1.5 DOHC, 1.6 DOHC

ECM

IEFI-6 (>`96)

1.3 SOHC, 1.5 SOHC,

1.5 DOHC, 1.6 DOHC

ECM

MR140/HV240

EURO3

Адаптация ДПКВ,
сброс ЭБУ

TCM

GMPT4T40E

SRS

SRS.0

ABS

DELPHI ABS

Демонтаж
модулятора

ABS

BOSCH 5.3

Прокачка АБС

ABS

TEVES EBCM

Прокачка АБС

NUBIRA

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ITMS-6F

1.5 SOHC

1.5 SOHC
1.6 DOHC
1.8 DOHC
2.0 SOHC

2.0 DOHC

TCM

GMPT4T40E

SRS

SRS.ALDL

ABS

DELPHI ABS

Демонтаж
модулятора

ABS

BOSCH 5.3

Прокачка АБС

ABS

TEVES EBCM

Прокачка АБС

LEGANZA

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ITMS-6F

1.8 SOHC

1.8 DOHC
2.0 SOHC

ECM

ISFI-6TD

2.0 DOHC
2.2 DOHC

TCM

AISIN50-40LE

SRS

SRS.ALDL

ABS

DELPHI ABS

Демонтаж
модулятора

MATIZ

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

FENIX-MR5

0.8L

Регулировка CO

ECM

SIRIUS-D3

0.8L EURO-2

Сброс адаптации

ECM

SIRIUS-D4

1.0L EURO-2

Сброс адаптации

ECM

SIRIUS-D32

0.8L EURO-3

Сброс адаптации

ECM

SIRIUS-D42

1.0L EURO-3

Сброс адаптации

TCM

JATCO-JF405E

См.

Диагностика

АКПП Jatco JF405

Matiz

SRS

SRS.0 MATIZ

ABS

TRW EBC430

TACUMA

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

SIRIUS-D4

<‘05 1.6 DOHC

<’05 1.8 DOHC

Сброс адаптации

ECM

SIRIUS-D42

>‘06 1.6 DOHC

>’06 1.8 DOHC

Сброс адаптации

ECM

ITMS-6F

<‘05 2.0 DOHC

ECM

MR140/HV240

<’05 2.0 DOHC

>’06 2.0 DOHC

Адаптация ДПКВ,

сброс ЭБУ

TCM

ZF 4HP16

Обучение блока

(привязка TCM

ECM)

ABS

ABS TACUMA

GENTRA

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Delphi-MT60

Адаптация ДПКВ,
обучение педали
сцепления, запись

VIN

TCM

6T30E

SRS

SRS Gentra

ABS

EBCM Teves

Прокачка АБС

6.14.2

Подключение к автомобилю

На автомобилях

Daewoo

могут быть установлены диагностические колодки двух типов: OBD

16 или

GM-

12 (см. ниже).

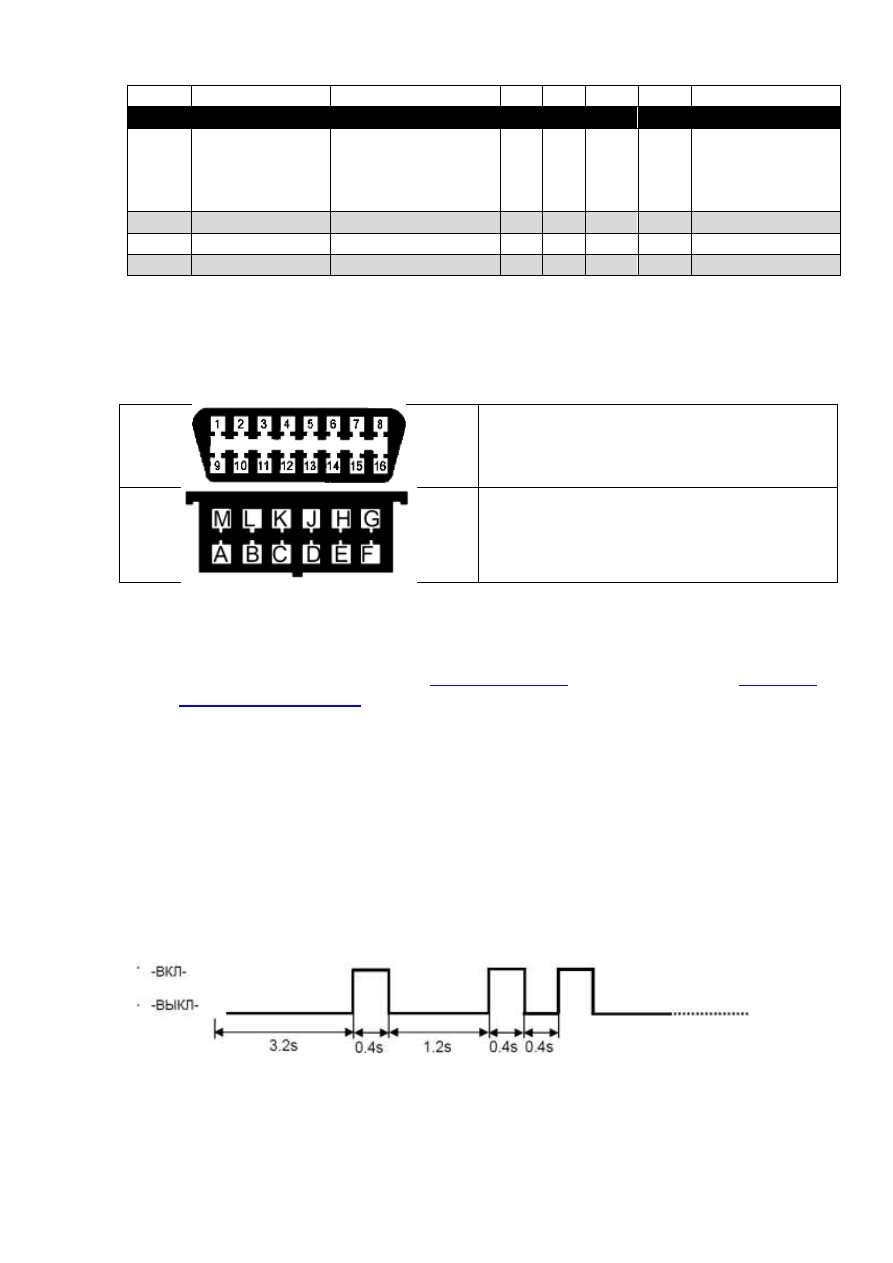

Колодка OBD

-II.

Назначение контактов:

4, 5

–

масса,

–

Двигатель / Трансмиссия / ABS,

9, 12

–

ABS,

–

Подушки безопасности,

–

(+) АКБ

Колодка

GM-12.

Назначение контактов:

–

Двигатель /

Трансмиссия / АБС,

–

Трансмиссия,

–

земля,

–

(+) АКБ.

Колодка может быть расположена под рулевой колонкой, под бардачком по центру (Matiz), под

бардачком справа, рядом с пассажирской дверью (Nexia).

Для 16

ти контактной колодки используйте

переходник OBD

-16

. Для 12

ти контактной

GM/VAZ-12

кабель

питания от прикуривателя

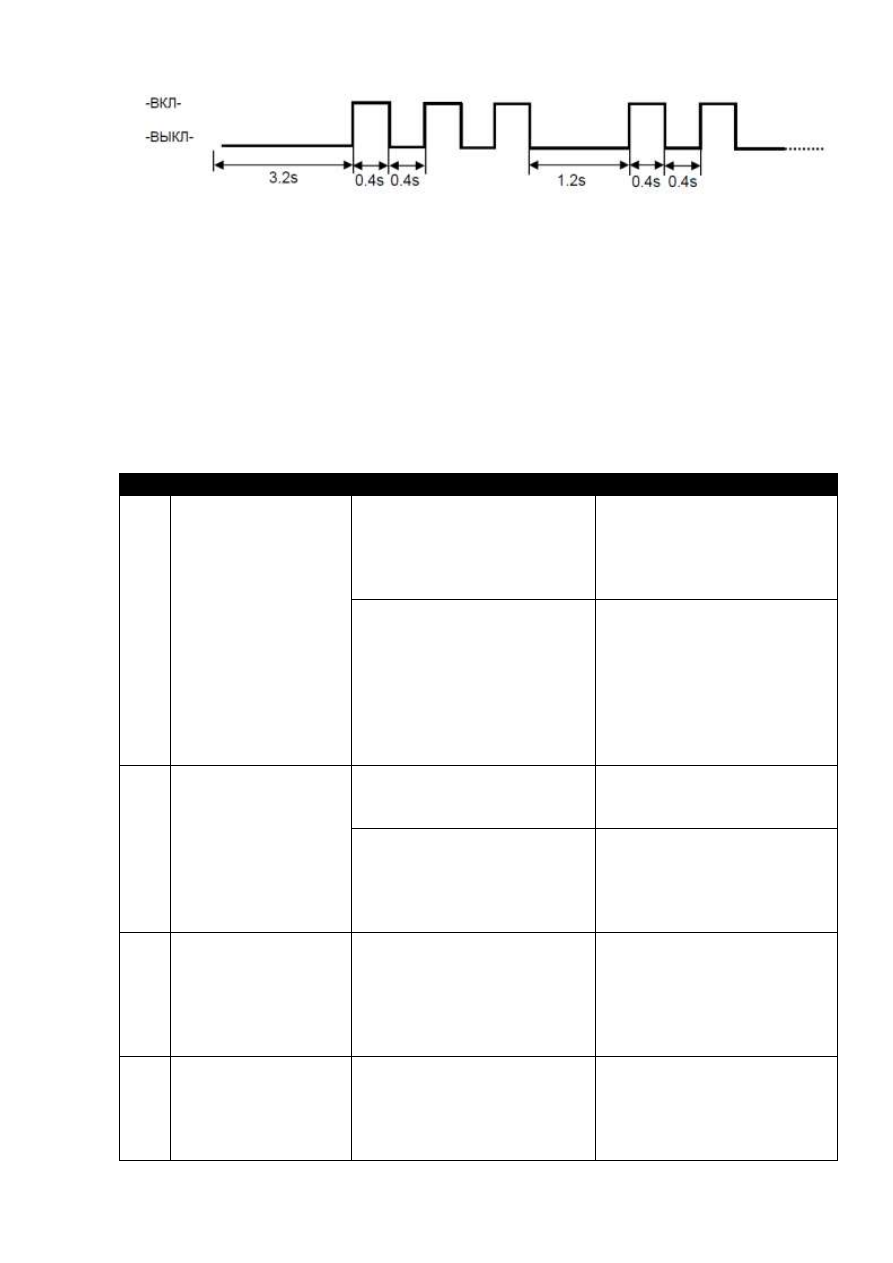

6.14.3

Диагностика АКПП

Jatco JF405 Matiz

На моделях Daewoo Matiz с ЭСУД Fenix

5MR (колодка GM12) установлен блок управления АКПП

старого образца, который может быть продиагностирован только с помощью лампы неисправности
АКПП. Для этого нужно замкнуть контакт L в колодке диагностики на массу (контакт А) и включить
зажигание. Лампа неисправности АКПП начнет мигать, выдавая коды неисправности, как показано
ниже.

Чтение кодов неисправности

Если неисправностей не обнаружено лампа выдает код 12.

Если имеются неисправности, то сначала три раза выдается код 12, затем по три раза выдается
каждый код неисправности в порядке возрастания, как показано на диаграмме ниже (для примера
приведен код 32). После того, как все коды выданы, вновь выдается код 12.

Стирание кодов неисправности

Перемещайте селектор как показано ниже: (*все переключения не задерживать более 10 секунд)

Заглушите

двигатель.

Переведите селектор в положение "

" как минимум на 2 сек.

Включите зажигание.

Переведите селектор в положение "

" как минимум на 2 сек.

Переведите селектор в положение "

" как минимум на 2 сек.

Переведите селектор в положение "2" как минимум на 2 сек.

Таблица кодов неисправности

Код

Описание

Состояние

Аварийный режим

Выключатель
переключения (датчики
положения селектора)

Нет входного сигнала

–

Используется предыдущее

состояние.

–

Блокировка невозможна.

Множественные сигналы от
выключателей положения
селектора

–

определяет положение

переключения согласно
следующему приоритету:

“D”>“N”>“P”>“R”>“2”>“L”

–

блокировка невозможна.

Датчик температуры

масла

Обрыв цепи при управлении

Температура масла

воспринимается как

80С.

Цепь разомкнута/замкнута

–

Блокировка и 4

ая передача

запрещены.

–

Давление в линии как при

полностью открытой ДЗ

Датчик оборотов
турбинного колеса

Нет входного сигнала

–

Давление в линии как при

полностью открытой ДЗ;

–

Блокировка управляется по

оборотам двигателя и
изменению выходных сигналов.

Датчик скорости

Нет выходного сигнала или
сигнал отсутствует при
движении

–

Блокировка 3

ей передачи

–

Давление в линии как при

полностью открытой ДЗ;

–

Блокировка не возможна.

Датчик скорости

Нет выходного сигнала

–

Скорость автомобиля = 0

Фрикцион блокировки

Неисправность механической
или гидравлической части

–

Блокировка не возможна

ЭКМ блокировки

Цепь разомкнута/замкнута

–

Соленоид блокировки

отключен.

–

Блокировка не возможна.

ЭКМ давления

Цепь разомкнута/замкнута

–

Соленоид давления

отключен.

–

Давление в линии как при

полностью открытой ДЗ;

ЭКМ переключения А

Цепь разомкнута/замкнута

–

ая передача заблокирована

–

Блокировка не возможна.

ЭКМ переключения

Цепь разомкнута/замкнута

–

ая передача заблокирована

–

Блокировка не возможна.

Датчик

положения ДЗ

Вне диапазона

–

Управление

переключением→ДЗ полностью

открыта

–

Давление в линии как при

полностью открытой ДЗ.

–

Блокировка не возможна.

Неверная длительность

импульса

Заземление

электропроводки

Цепь ЭКМ давления замкнута

Цепь разомкнута

–

Отключение ЭКМ давления.

–

Давление в линии как при

полностью открытой ДЗ.

6.15

Автомобили Geely

6.15.1

Таблица применяемости

Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления а/м Geely:

Сокращения:

ECM

–

модуль управления двигателем;

TCM/TCU

–

модуль АКПП,

ABS/ESC

–

антиблокировочная система тормозов,

BCM

–

модуль электроники кузова,

SRS

–

подушки

безопасности,

ICU

–

щиток приборов,

TPMS

–

контроль давления в шинах,

A/C

–

кондиционер,

AWD

–

полный привод,

IHU

–

головное устройство

FCS

–

передняя камера

FRS

–

передний радар,

–

шлюз (гейтвэй),

PEPS

–

система доступа без ключа

TBOX

–

система

eCall,

TPMS

–

контроль

давления в шинах,

ПЕ

–

переменные,

ИМ

–

исполнительные механизмы (управление),

ОШ

–

ошибки

(чтение и сброс),

ПС

–

паспорт.

MK / MK CROSS

Примечание

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

MT20U2

Адаптация ДПКВ,

сброс адаптаций

ABS

MK-70

SRS

BOSCH AB8.0E

Конфигурация

EMGRAND EC7

Примечание

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

BOSCH M7

4G18

Сброс адаптаций

ECM

DELPHI MT80

4G15

Адаптация ДПКВ

TCM

CVT

TCM

DSI 6AT

ABS

BOSCH8

ABS

CONTINENTAL

SRS

AVTOLIV-FE1

BCM

CONTINENTAL

Конфигурация,
самодиагностика

ICU

CONTINENTAL

TPMS

Калибровка датчиков

A/C

SIEMENS

EMGRAND X7

Примечание

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

DELPHI MT80

4G20

Адаптация ДПКВ

GX2

Примечание

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

BOSCH M7

MR479Q

Сброс адаптаций

ATLAS

Примечание

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ME17.8.10

1.8L

ECM

ME17.8.8.1

2.0/2.4L

Сброс

ЭБУ, сброс

адаптаций

TCU

Установка пробега,
проверка завершения
адаптации

сцепления,

кодирование

(CVN),

Сброс

ЭБУ

ESC

Инициализация

Сброс

EPB,

прокачка и

заполнение

SRS

Запись данных, Сброс
ЭБУ

BCM

Запись данных,

конфигурация

обучения привода
люка крыши, сброс
ЭБУ

ICU

Запись данных,

конфигурация

установка пробега,
установка
межсервисного

интервала, сброс ЭБУ

A/C

Запись данных, сброс
ЭБУ

AVM

Запись данных, сброс
ЭБУ

AWD

Запись данных,

конфигурация, сброс
ЭБУ

EPS

Запись данных,
конфигурация

калибровка датчика
поворота руля, сброс
ЭБУ

IHU

BOTAI

Запись данных,
конфигурация, сброс

ЭБУ

IHU

HAMAN

Запись данных, сброс
ЭБУ

FCS

Запись данных,

калибровка,

сброс

ЭБУ

FRS

Запись данных,

калибровка,

сброс

ЭБУ

Запись данных,

конфигурация

сброс

ЭБУ

PEPS

Запись данных,
конфигурация

сброс

ЭБУ

RCM

Запись данных, сброс

ЭБУ

TBOX BOTAI

Запись данных,
конфигурация

сброс

ЭБУ

TBOX VALEO

Запись данных

сброс

ЭБУ

TCM

Модуль управления
светом

омывателями

Запись данных

сброс

ЭБУ, калибровка
датчика поворота

руля

TPMS

Запись данных

сброс

ЭБУ

6.15.3

Работа

иммобилизатором

SIEMENS STEC (Emgrand EC7)

На автомобилях

Greely Emgrand EC

7 установлен иммобилизатор

SIEMENS STEC (изготавливается

для автопроизводителя по лицензии

Siemens).

Тип транспондера:

PCF3976AA

(номер запчасти

Geely:

1067001367

). Чип

EEPROM:

93C56

Принцип работы

При включении зажигания иммобилизатор считывает идентификатор чипа ключа и сверяет его с
записанными в памяти. Затем иммобилизатор отправляет сообщение о разрешении (или запрете)

работы двигателя, зашифрованное с помощью своего секретного ключа в модуль ЭСУД. Модуль
ЭСУД расшифровывает полученное сообщение с помощью своего секретного ключа.

Таким образом, для правильной работы системы необходимы следующие условия:

•

идентификатор ключа в замке зажигания должен быть записан в память иммобилизатора (“ключ
обучен”);

•

Секретный ключ иммобилизатора и модуля ЭСУД должны совпадать (т.е. иммобилизатор и модуль
ЭСУД “привязаны” или “синхронизированы”);

6.15.3.1

PIN

код

Используется для проведения процедур обучения ключей, привязки иммобилизатора к ЭБУ и других
с помощью диагностического прибора.

коды хранятся отдельно в иммобилизаторе и модуле

Иммобилизатор

Секретный ключ

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

VIN

Память транспондеров

VIN

Ключ

Чип

ЭСУД. Программирование

кода выполняется при выходе автомобиля с конвейера. Заводской

код безопасности рассчитывается специальным алгоритмом в зависимости от VIN автомобиля и в
начальном состоянии одинаковы для иммобилизатора и модуля ЭСУД.

PIN код иммобилизатора

может быть изменен с помощью процедуры “Программирование PIN и

VIN

”, а в модуль ЭСУД может быть записан только вместе с секретным кодом с помощью

процедуры “Запись иммобилизатора в ЭСУД”.

коды иммобилизатора

и ЭСУД не влияют на штатную работу системы, однако для выполнения

процедур “Сброс модуля ЭСУД”, “Запись иммобилизатора в ЭСУД” и “Запись ЭСУД в
иммобилизатор” требуется, чтобы в обоих модулях они совпадали (если запрограммированы).

Таким образом, если кто

либо поменял PIN код иммобилизатора без смены PIN кода модуля ЭСУД,

то в дальнейшем вышеупомянутые процедуры будут недоступны, даже если известен PIN код
иммобилизатора.

6.15.3.2

Основные операции

Привязка ключей

Удалите старые ключи из памяти иммобилизатора с помощью процедуры “Удаление всех ключей”

Для каждого ключа выполните процедуру “Привязка ключа”

Привязка нового иммобилизатора и нового модуля ЭСУД

Запрограммируйте PIN код иммобилизатора;

Выполните “Запись иммобилизатора в ЭСУД”;

Обучите ключи.

Привязка нового иммобилизатора к старому модулю ЭСУД

PIN код модуля ЭСУ должен быть изветен.

Выполните “Запись ЭСУД в иммобилизатор”.

Запрограммируйте PIN код иммобилизатора.

Обучите ключи.

Привязка старого иммобилизатора к новому модулю ЭСУД

код иммобилизатора должен быть известен.

Выполните “Запись иммобилизатора в ЭСУД”;

Удалите и обучите ключи при необходимости.

Привязка старого иммобилизатора к старому модулю ЭСУД

коды обоих модулей должны быть известны.

Выполните “Сброс иммобилизатора” (потребуется

код иммобилизатора).

Выполните “Сброс ЭСУД” (потребуется

код модуля ЭСУД).

Запрограммируйте

код иммобилизатора.

Выполните “Запись иммобилизатора в ЭСУД”.

Удалите и обучите ключи при необходимости.

6.15.3.3

Выполнение процедур

Если PIN код иммобилизатора уже запрограммирован, то для выполнения любых процедур
потребуется ввод

кода.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если на 7

мой

попытке код окажется неверным, то иммобилизатор заблокируется НАВСЕГДА.
Иммобилизатор можно восстановить, записав программатором содержимое

EEPROM

от

разблокированного блока.

6.15.3.3.1

Ввод PIN кода

Введите PIN код иммобилизатора в появившемся окне. Программа отправит PIN код в

иммобилизатор и отобразит результат.

ПРИМЕЧАНИЕ. Выполнение данной процедуры необязательно –

программа автоматически

запрашивает PIN код, когда он требуется.

ВНИМАНИЕ! Иммобилизатор допускает не более 7

ми попыток ввода

PIN

кода. Если на 7

мой

попытке код неверным, то иммобилизатор заблокируется НАВСЕГДА. Иммобилизатор можно
восстановить, записав программатором содержимое

EEPROM

от разблокированного блока.

6.15.3.3.2

Программирование PIN и VIN

Процедура служит для записи нового кода безопасности PIN и VIN в иммобилизатор.

Иммобилизатор

должен быть “новым“. Перевести его в это состояние можно с помощью процедуры

“Сброс иммобилизатора”.

ВНИМАНИЕ!

Данная процедура программирует PIN код иммобилизатора. PIN код модуля ЭСУД остается при
этом прежним (если запрограммирован). Если PIN коды модулей не соответствуют друг другу, то
выполнение процедур “Сброс ЭСУД”, “Запись иммобилизатора в ЭСУД” и “Запись ЭСУД в
иммобилизатор” будут недоступны.

Во избежание этой проблемы следует:

•

перед программированием PIN кода иммобилизатора выполнить процедуру “Сброс ЭСУД”;

•

выполнить программирование PIN кода и

VIN

иммобилизатора;

•

выполнить процедуру “Запись иммобилизатора в ЭСУД” –

новый PIN код иммобилизатора будет

записан в ЭСУД;

6.15.3.3.3

Обучение ключа

Данная процедура позволяет обучить транспондер ключа. Вставьте обучаемый ключ в замок и

включите зажигание в положение “ON”. Допускается обучение не более 5

ти ключей.

6.15.3.3.4

Удаление всех ключей

Все ранее обученные ключи будут удалены из памяти иммобилизатора. Следуйте инструкциям на

экране.

6.15.3.3.5

Запись иммобилизатора в ЭСУД

Данная процедура выполняется при замене модуля ЭСУД.

Условия

код иммобилизатора должен быть запрограммирован. Выполните процедуру

Выполнение

По завершении процедуры иммобилизатор и модуль ЭСУД “привязаны” и готовы к совместной
работе.

6.15.3.3.6

Запись ЭСУД в иммобилизатор

Данная процедура выполняется при замене иммобилизатора.

Условия

Модуль ЭСУД имеет состояние “обучен”, то есть Секретный ключ и PIN код в него были записаны.

PIN код модуля ЭСУД (или заменяемого иммобилизатора) должен быть известен.

в этом случае программа даст возможность ввода

старого PIN кода для модуля ЭСУД. В противном случае PIN код, который был запрограммирован в

иммобилизатор должен соответствовать

коду в модуле ЭСУД.

Выполнение

При выполнении процедуры происходит запись секретного ключа из иммобилизатора в модуль

ЭСУД как показано на схеме ниже.

ВНИМАНИЕ!

Выполняется перенос только секретного ключа из модуля ЭСУД в иммобилизатор.

код

идентификационный номер автомобиля (VIN) не переносятся из модуля ЭСУД. Поэтому, если PIN

код иммобилизатора или VIN не были запрограммированы (новый иммобилизатор):

•

выполните процедуру “Программирование

VIN

”, используя коды, соответствующее модулю

ЭСУД

;

•

выполните процедуру обучения ключей

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

Иммобилизатор

Секретный ключ

Код безопасности (PIN)

Модуль ЭСУД

Секретный ключ

Код безопасности (PIN)

Память транспондеров

VIN

6.16

Автомобили Greatwall

6.16.1

Таблица применяемости

Программа Сканматик позволяет проводить диагностику следующих электронных систем и блоков
управления а/м Greatwall:

Сокращения:

ECM

–

модуль управления двигателем;

TCM

–

модуль управления АКПП;

ABS

–

антиблокировочная система тормозов;

SRS

–

подушки безопасности;

BCM

–

модуль кузовной

электроники;

ICM

–

щиток приборов;

–

климат

контроль;

IMMO

–

иммобилизатор;

–

радио/

CD/DVD;

ALS

–

система выравнивания подвески;

PAS

–

усилитель рулевого управления;

PEPS

–

система доступа и запуска без ключа;

ПЕ

–

Переменные;

ИМ

–

Исполнительные механизмы

(управление);

ОШ

–

Ошибки (чтение и сброс);

ПС

–

Паспорт.

HAVAL H2

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

ME17.8.8

TCM

TCU / HAVAL H2

ABS

ABS H2

ABS

ESP H2

Калибровка датчика ускорения

SRS

SRS H2

BCM

BCM H2

ICM

Щиток приборов

Сброс и изменение
межсервисного интервала

AC H2 RED/BLUE

ALS

ALS H2

CD H2

CMS

CMS H2

EPS

Электроусилитель рулевого

управления

ESCL

ESCL H2

Gateway H2

PEPS

Система доступа без ключа

RVC

Камера заднего вида

SAS

Датчик положения руля

Калибровка

TOD

TOD H2

HOVER H3

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Delphi MT20U

ECM

Delphi MT20U2/MT22U

Адаптация ДПКВ, сброс
адаптаций

ECM

Delphi MT80 (2.0 Turbo)

Адаптация ДПКВ, сброс
адаптаций

ABS

BOSCH 8.1/22

ABS

BOSCH 9

SRS

JINGHENG (5WK43689)

SRS

SRS.0/K-LINE

SRS

SIEMENS SRS

Тест предупр. ламп и сигналов

SRS

TRW SRS

BCM

BCM Tongzhi

Конфигурация, привязка
брелоков

BCM

BCM Delphi

Конфигурация, привязка
брелоков

ICM

K5(N2)-ICM

IMMO

Delphi IMMO

для

MT20U2/TM22U

Информация, обучение
ключей, синхронизация
блоков,

чтение PIN кода из

ЭСУД.

HOVER H5

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Delphi MT20U

ECM

Delphi MT20U2/MT22U

Адаптация

ДПКВ

сброс

адаптаций

ECM

4D20 Delphi DCM 3.7

Кодирование форсунок,
конфигурация

ECM

BOSCH V50 DIESEL

ECM

4D63T

TCM

K5(N2)-TCU

ABS

BOSCH 8.1/22

ABS

K5(N2)-ABS

Конфигурация, калибровка д.
ускорения, датчика рул. упр.

SRS

K5(N2)-ABM

SRS

SRS.0 (K-LINE)

SRS

SIEMENS SRS

Тест предупр. ламп и сигналов

SRS

TRW SRS

BCM

BCM Tongzhi

Конфигурация

привязка

брелоков

BCM

BCM Delphi

Конфигурация

привязка

брелоков

ICM

K5(N2)-ICM

IMMO

Delphi IMMO

для

MT20U2/TM22U

Информация, обучение
ключей, синхронизация

блоков,

чтение PIN кода из

ЭСУД.

IMMO

Delphi IMMO

для

DCM 3.7

Информация, обучение
ключей, синхронизация

блоков.

HAVAL H6

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Bosch ME7.9.7 CAN (4G15T)

Конфигурация

ECM

Bosch ME17.8.8 CAN (4G15T)

ECM

Delphi MT20U2/MT22U

Адаптация

ДПКВ

сброс

адаптаций

ECM

Delphi DCM 3.7 (4D20)

Кодирование форсунок,
конфигурация

ABS

Bosch ABS/ESP9

Конфигурация, калибровка д.
ускорения, датчика рул. упр.

SRS

Avtoliv H6

BCM

BCM Delphi (AABDN)

Конфигурация, привязка
брелоков и датчиков

TPMS

BCM

BCM UAES (AAPC)

Конфигурация, привязка

брелоков и датчиков

TPMS

ICM

ICM Deke

Конфигурация

установка

межсервисного интервала

ICM

ICM CYM

Конфигурация

установка

межсервисного интервала

AC CHB021

Конфигурация

AC CHB022

Конфигурация

CD Huayang (

после 2013)

Конфигурация

CD Hangsheng (

после 2013)

Конфигурация

PAS

PAS Hover H6

Конфигурация

ALS

ALS H6 (

после 2013)

Конфигурация

калибровка

нулевого положения

GW H6

Конфигурация, сброс ЭБУ

PEPS

PEPS H6

Конфигурация

HAVAL H9

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

Delphi DCM6.2AP

Конфигурация

кодирование

форсунок

ECM

Delphi MT92

Конфигурация

адаптация

ДПКВ

TCU

Модуль АКПП

Конфигурация

сброс

адаптации

ESP

Bosch 9.1

Конфигурация

калибровка

датчиков ускорения и
рыскания

прокачка

EPB

Контроллер электрического
стояночного тормоза

Конфигурация

калибровка

датчика ускорения

EGD

Конфигурация

TOD

Конфигурация

SBWM

Конфигурация

SAS

Датчик положения руля

Конфигурация

калибровка

ABM

Модуль ПБ

Конфигурация

калибровка

датчика рыскания

Щиток приборов

Конфигурация

сброс

сервисного интервала

пробега (

<250

км)

BCM

Блок кузовной электроники

Конфигурация

обучение

датчиков давления в шинах

калибровка определения

наклона

AFS

Адаптивное освещение
спереди

Конфигурация

калибровка

нулевого уровня

DDCM

Модуль двери

Конфигурация

DSM

Модуль сиденья водителя

Конфигурация

SCM

Система обогрева сидений и
массажа

Конфигурация

RLS

Датчик дождя

света

Конфигурация

инициализация

PEPS

Конфигурация

Шлюз

Конфигурация

HCM

Вентиляция и обогрев

Конфигурация

ACC

Адаптивный круиз

контроль

Конфигурация

F/R PAS

Парковочный ассистент
передний

задний

Параметрирование радара

AVM

Мониторинг кругового обзора

Конфигурация

IFV

Интеллектуальный вид
спереди

Конфигурация

RSDS

Система боковых радаров

Конфигурация

послепродажная калибровка

RVC

Камера заднего вида

Конфигурация

калибровка

смещения

HAVAL F7

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

4B15

Конфигурация, запись

VIN,

обучение

VVT

ECM

4C20NT

Конфигурация, запись

VIN,

обучение ДПКВ

ECM

UAES GDI CN6

Конфигурация, запись

VIN

TCU

Модуль АКПП

Conti East80D1

Конфигурация, запись

VIN,

адаптация

ESP

Конфигурация, запись

VIN,

обслуживание ручного
тормоза

прокачка

SRS

Конфигурация, запись

VIN,

калибровка датчика рыскания

BCMW 7

”

Конфигурация, запись

VIN,

сброс сервисного интервала

сброс пробега

CONTI

3.5”

Конфигурация, запись

VIN,

сброс сервисного интервала,

сброс пробега

кондиционер

Конфигурация, запись

VIN

ACC

адаптивный круиз

контроль

Конфигурация, запись

VIN,

послепродажная калибровка

AVM

мониторинг кругового обзора

Конфигурация, запись

VIN

BCM

модуль управления кузовной
электроникой

Конфигурация, запись

VIN,

обучение дверцы багажника

CVVL

непрерывный регулируемый

подъем клапана

Конфигурация, запись

VIN,

обучение

EPS

электроусилитель рулевого
управления

Конфигурация, запись

VIN,

обучение датчика угла
поворота руля

ESCL

электронная блокировка

рулевой колонки

Конфигурация, запись

VIN

PEPS

пассивный вход и запуск

Конфигурация, запись

VIN

GLONASS

Конфигурация

независимый шлюз

Конфигурация, запись

VIN,

кодирование АКБ

HUT

головное устройство

Конфигурация, запись

VIN,

IFC

интеллектуальная передняя

камера

Конфигурация, запись

VIN,

калибровка

NEXTRAC

крутящий момент по
требованию

Конфигурация, запись

VIN

PAS

система помощи при
парковке

Конфигурация, запись

VIN

RSDS

слева

справа

радар бокового обнаружения

Конфигурация, запись

VIN,

параметрирование радаров

SBWM

переключение по проводу

Конфигурация, запись

VIN

SCM

система обогрева сидений и
массажа

Конфигурация, запись

VIN

T-BOX

блок управления
телематикой

Конфигурация, запись

VIN

TPMS

Контроль давления в шинах

Обучение датчиков

HAVAL JOLION

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

MG1UA008

Конфигурация

TCU

Модуль АКПП

Conti East80D1

Конфигурация, запись

VIN,

адаптация

TCM

UAES

Конфигурация

ESP

Bosch 9.1

Конфигурация, запись

VIN,

обслуживание ручного
тормоза

прокачка

AWD

Полный привод

Конфигурация

SBWM

MANDE

Конфигурация

SBWM

XIERLE

Конфигурация

EPB

Электропривод ручного
тормоза

Конфигурация

A/C

Кондиционер

Конфигурация

калибровка

шагового двигателя

HVSM

Обогрев и вентиляция

сиденья

ANVEN

Конфигурация

HVSM

Обогрев и вентиляция
сиденья

JIEWEN

Конфигурация

EPS

Электроусилитель руля

BOSCH

Конфигурация

калибровка

датчика угла поворота руля

сброс обучения пределов и
компенсации (

PDC)

EPS

Электроусилитель руля

HENGLONG

Конфигурация

калибровка

датчика угла поворота руля

сброс обучения компенсации

(PDC)

ESCL

Электронная блокировка
рулевой колонки

Конфигурация

SRS

Подушки безопасности

Конфигурация

калибровка

датчика рыскания

KBCM

Модуль кузовной
электроники

Конфигурация

ALCM

Блок внутреннего освещения

Конфигурация

тест

GATEWAY

Шлюз

Конфигурация

CSA

Комбинированный
переключатель

Конфигурация

калибровка

датчика угла поворота руля

F-PBOX

Передний блок питания

Конфигурация

R-PBOX

Задний блок питания

Конфигурация

Щиток приборов

VIEKER

Конфигурация

сброс

сервисного интервала

Щиток приборов

YAZAKI &

XTD

Конфигурация

сброс

сервисного интервала

TMPS

Контроль давления в шинах

Конфигурация

обучение

датчиков

HUT

DESAY

Конфигурация

HUT

HARMAN

Конфигурация

HUD

Проекционный дисплей

Конфигурация

WPC

Беспроводная зарядка

Конфигурация

ECALL

Экстренный вызов

Конфигурация

GLONASS

Навигация

Конфигурация

T-BOX

Блок управления
телематикой

Конфигурация

APS

Система автоматической

парковки

Конфигурация

RPAS

Парковочный ассистент
сзади

Конфигурация

RSDS

Система боковых радаров

Конфигурация

IFC

Интеллектуальная передняя
камера

Конфигурация

DVR

Цифровая видеокамера

Конфигурация

DMS

Система мониторинга
водителя

Конфигурация

VMDR

Радар обнаружения
пассажиров

Конфигурация

HAVAL DARGO

ПЕ

ИМ

ОШ

ПС

Дополнительно

ECM

MG1US008

Конфигурация

CVVL

непрерывный регулируемый

подъем клапана

Конфигурация, запись

VIN,

обучение

TCU

Модуль АКПП

Conti East80D1

Конфигурация, запись

VIN,

адаптация

TCM

UAES

ESP

Bosch 9.1

Конфигурация, запись

VIN,

обслуживание ручного

тормоза

прокачка

EPB

Электропривод ручного
тормоза

Конфигурация

AWD

Полный привод

Конфигурация

ELD

Электронная блокировка
дифференциала

Конфигурация, запись

VIN

SBWM

Селектор КП

MANDE

Конфигурация

SBWM

Селектор КП

XIERLE

Конфигурация

Педаль контроллера

Конфигурация, запись

VIN

EPS

Электронный усилитель
руля)

Конфигурация, запись

VIN,

Калибровка PDC
(Компенсация дрейфа

мощности)

A/C

Кондиционер воздуха

Конфигурация, запись

VIN,

калибровка шагового мотора

HVSM

Обогрев и вентиляция
сиденья

ANVEN

Конфигурация

HVSM

Обогрев и вентиляция

сиденья

JIEWEN

Конфигурация

KBCM

Модуль кузовной
электроники

Конфигурация

HUT+IP

головное устройство, щиток
приборов

Конфигурация, запись

VIN,

Сброс индикатора

Автомобильный диагностический прибор СКАНМАТИК-2. Руководство по эксплуатации Версия программы (2.21.24) - часть 4
