Частотный преобразователь Inovance MD500. Руководство по эксплуатации - часть 18

13. Электромагнитная совместимость

Номинальный

A

B

C

D

E

F

G

H

I

J

K

L

ток (А)

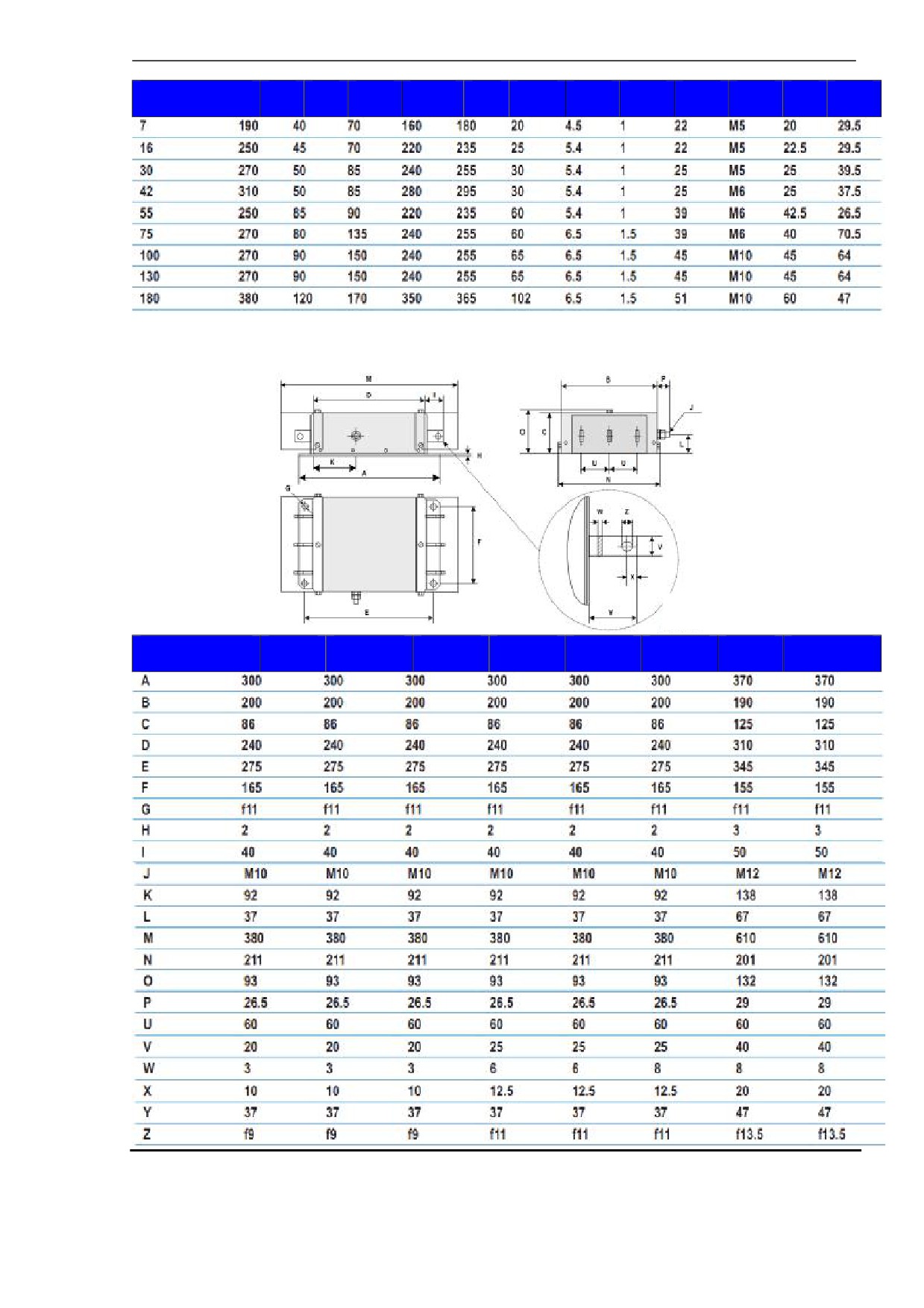

2. Размеры фильтра Schaffner FN 3270H серии 150-1000А

Единицы:

мм

Номинальный

150

200

250

320

400

600

800

1000

ток (А)

-306-

13. Электромагнитная совместимость

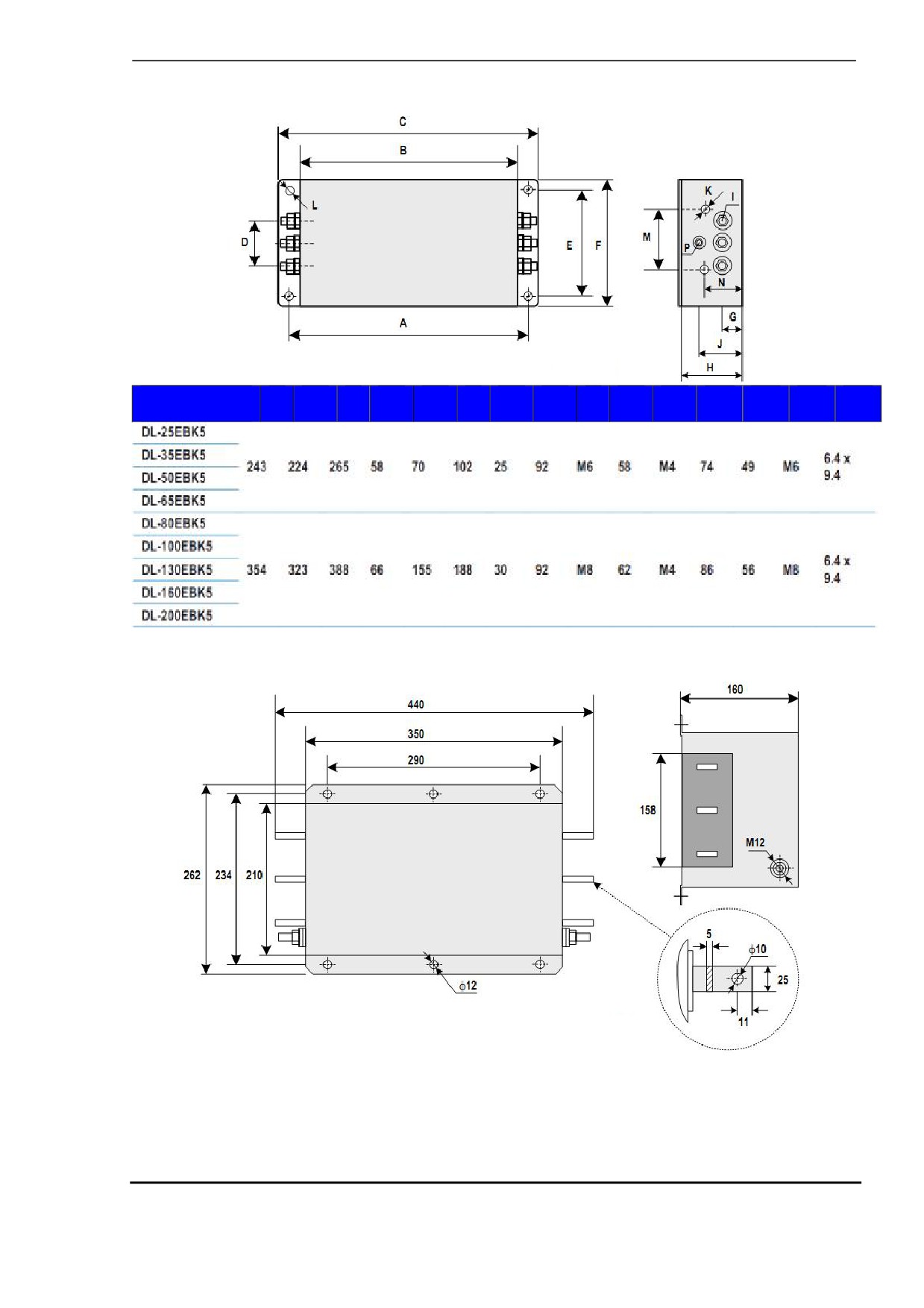

3. Размеры фильтра Jianli серии 50-180A

Единицы:

мм

Номинальный

A

B

C

D

E

F

G

H

I

J

K

M

N

P

L

ток (А)

4. Размеры фильтра Jianli серии 250A

Единицы:

мм

-307-

13. Электромагнитная совместимость

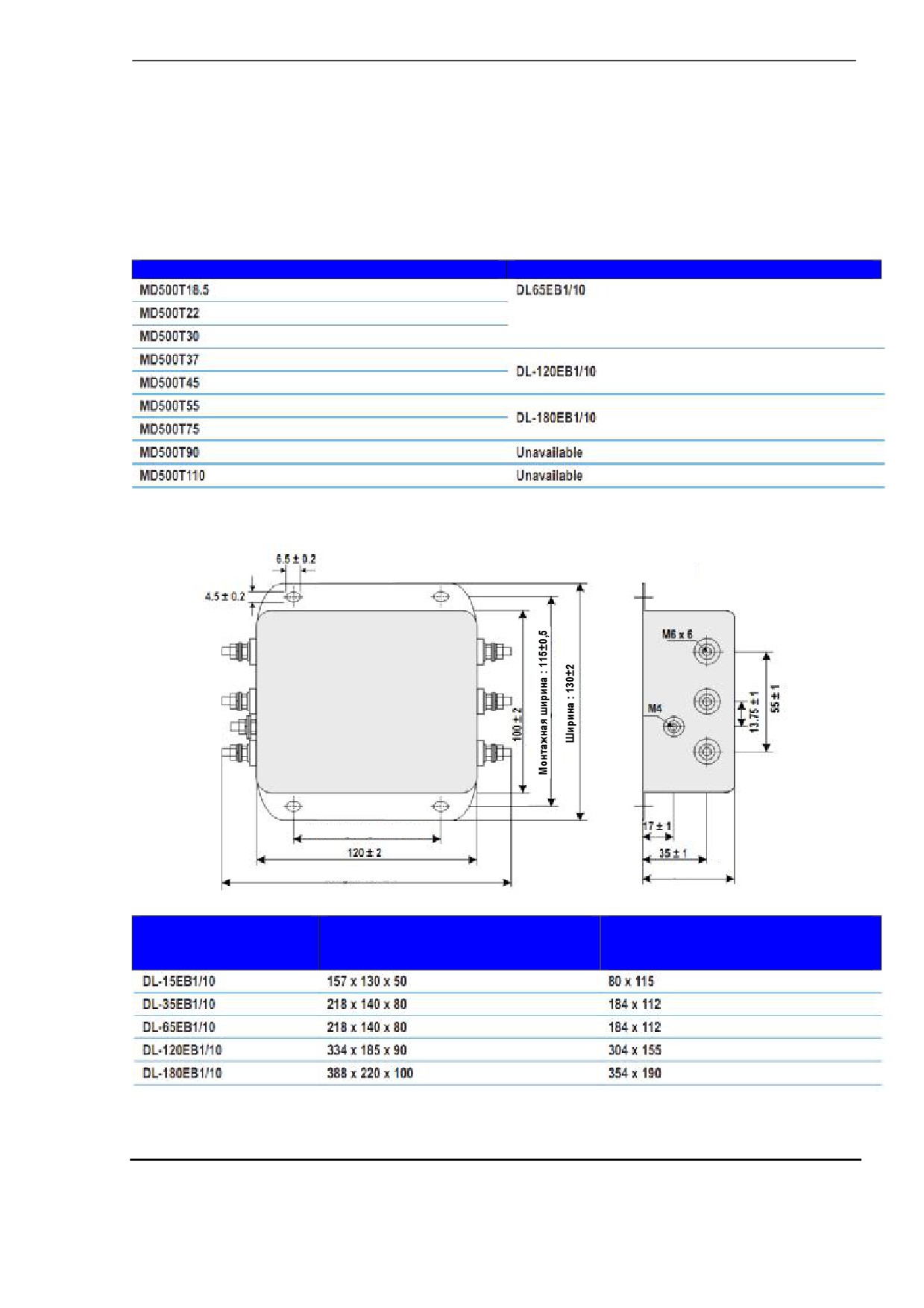

§ Простой фильтр ЭМС

Простой фильтр ЭМС устанавливается не только для ограничения окружающих помех, но и для

предотвращения помех от привода переменного тока во время работы.

Подключите простой фильтр ЭМС надежно к земле и убедитесь, что длина кабеля между

приводом и фильтром менее 30 см.

·

Выбор

Модель MD500

Простой фильтр ЭМС

Unavailable - нет в наличии

·

Монтажные размеры

Единицы:

мм

Монтажная длина: 80±0,2

Длина: 157±3

Высота: 50±2

Модель простого

Общий размер

Монтажный размер

фильтра ЭМС

(Длина х Ширина х Высота)

(Монтажная длина х Монтажная

ширина)

-308-

13. Электромагнитная совместимость

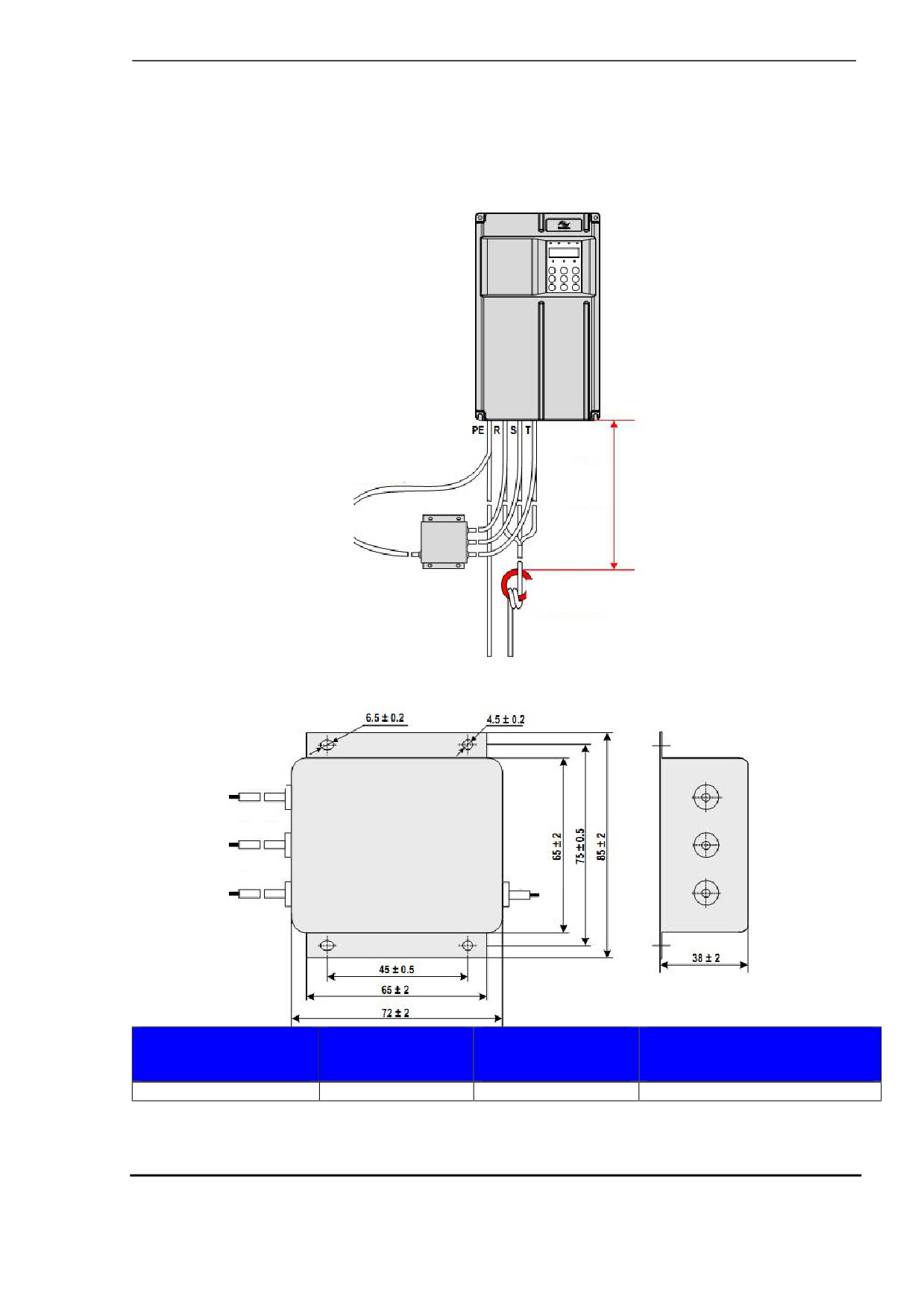

§ Предохранительный блок безопасности и магнитное кольцо

В некоторых случаях применения, для исключения помех во время работы привода, подключите

предохранительный блок безопасности и установите магнитное кольцо.

Подключите предохранительный блок безопасности к заземляющей клемме привода, длина

кабеля заземления не должна превышать 30 см.

Длина кабеля < 30 см

Длина

кабеля

< 30 см

Cxy-1-1

Магнитное кольцо

Предохранительный

(обернуть три раза)

блок безопасности

·

Монтажные размеры предохранительного блока безопасности

Коричневый

Коричневый

Желто-

Коричневый

зеленый

Модель

SN

Общий размер

Монтажный размер

предохранительного

(Длина х Ширина х

(Монтажная длина х

блока безопасности

Высота)

Монтажная ширина)

Cxy-1-1

11025018

85 x 72 x 38

45 x 57

-309-

13. Электромагнитная совместимость

·

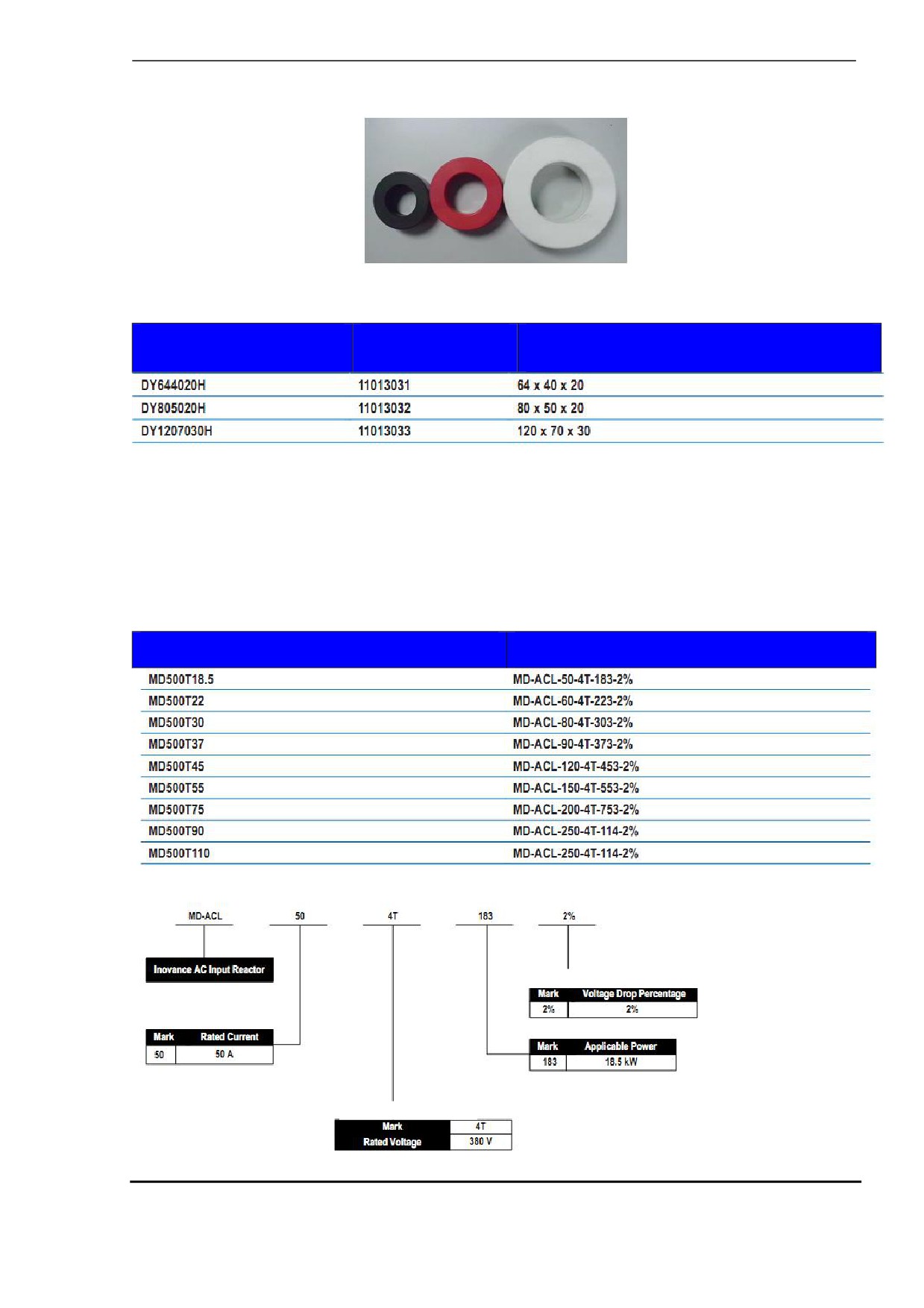

Внешний вид магнитного кольца

·

Выбор магнитного кольца

Модель магнитного кольца

SN

Размеры

(Наружный диаметр х Внутренний диаметр х

Толщина) (мм)

13.5.2 Установка входного реактора переменного тока

§ Модель реактора переменного тока

Входной реактор переменного тока устанавливается с целью подавления гармоник тока на

входной стороне. Реактор устанавливается для соответствия строгим требованиям к условиям

применений в части подавления гармоник.

В следующей таблице представлены рекомендуемые производители и модели входных реакторов.

Модель привода переменного тока

Модель реактора переменного тока

(Inovance)

§ Правила обозначения

Индекс | Процент.отн. падения напряжения

Входной реактор пер.тока

Inovance

Индекс | Номин. ток

Индекс | применяемая мощность

Индекс | Номин. напряжение

-310-

13. Электромагнитная совместимость

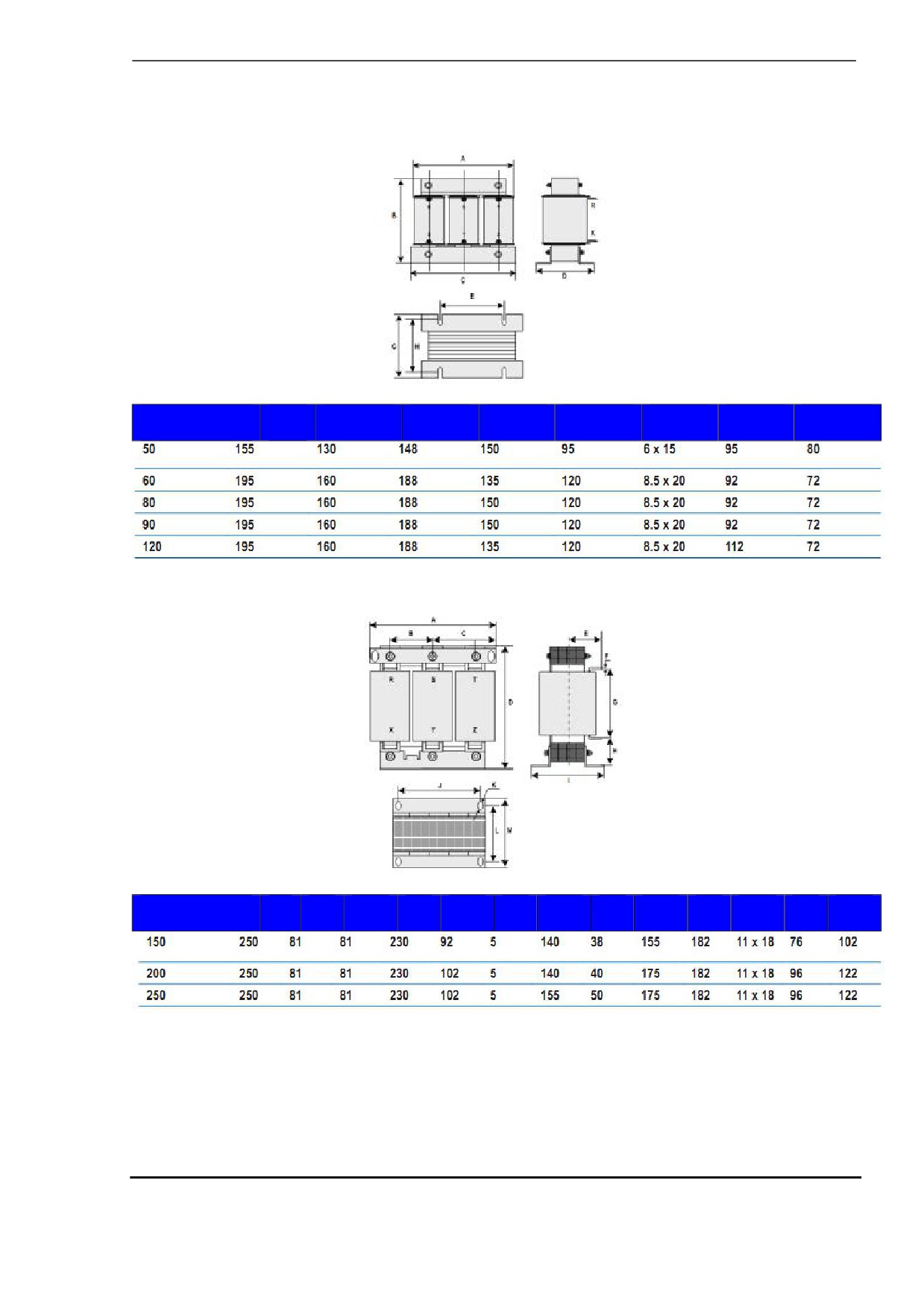

§ Размеры

Размеры реактора переменного тока с диапазоном от 50 до 120 А представлены ниже:

Номинальный

A

B

C

D

E

F

G

H

ток (А)

мм

Размеры реактора переменного тока с диапазоном от 150 до 250 А представлены ниже:

Номинальный

A

B

C

D

E

F

G

H

I

J

K

L

M

ток (А)

мм

Примечание

Размеры реактора переменного тока даны только для справки.

-311-

13. Электромагнитная совместимость

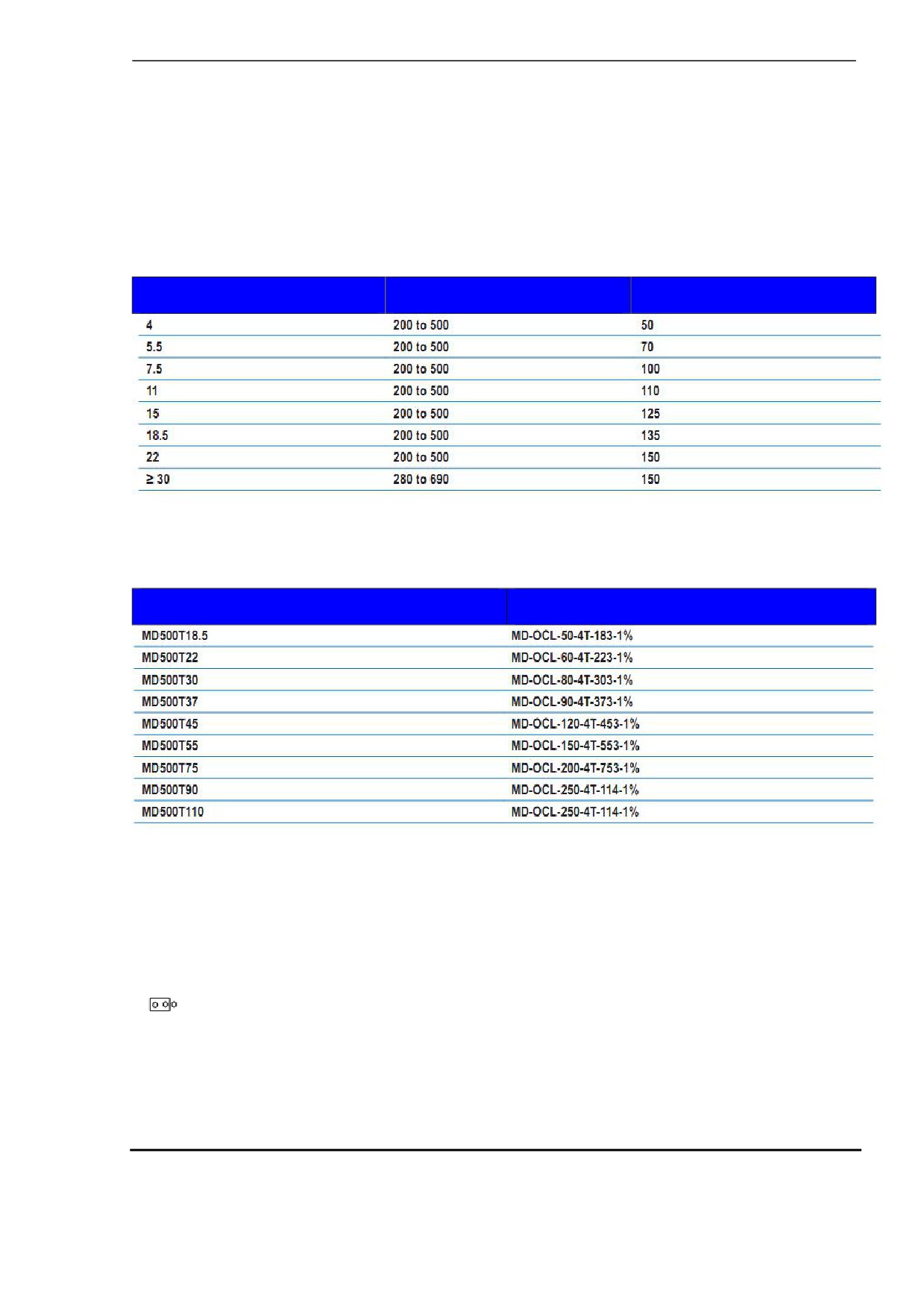

13.5.3 Установка выходного реактора переменного тока

Установка выходного реактора переменного тока на стороне выходной мощности зависит от

текущей ситуации. Кабель, соединяющий привод переменного тока и двигатель, не должен быть

слишком длинным; емкость увеличивается, если используется сверхдлинный кабель, что в

результате приведет к быстрому образованию тока с гармониками высшего порядка.

Если длина выходного кабеля равна или больше значения в следующей таблице, установите

выходной реактор переменного тока на стороне выходной мощности привода переменного тока

для подавления токовых гармоник высшего порядка.

Мощность привода

Номинальное напряжение

Порог длины кабеля (м)

переменного тока (кВт)

(В)

§ Модель реактора переменного тока

Рекомендуемые производители реактора переменного тока и модели представлены в таблице

ниже.

Модель привода переменного тока

Модель реактора переменного тока

(Inovance)

§ Правило обозначения

-312-

13. Электромагнитная совместимость

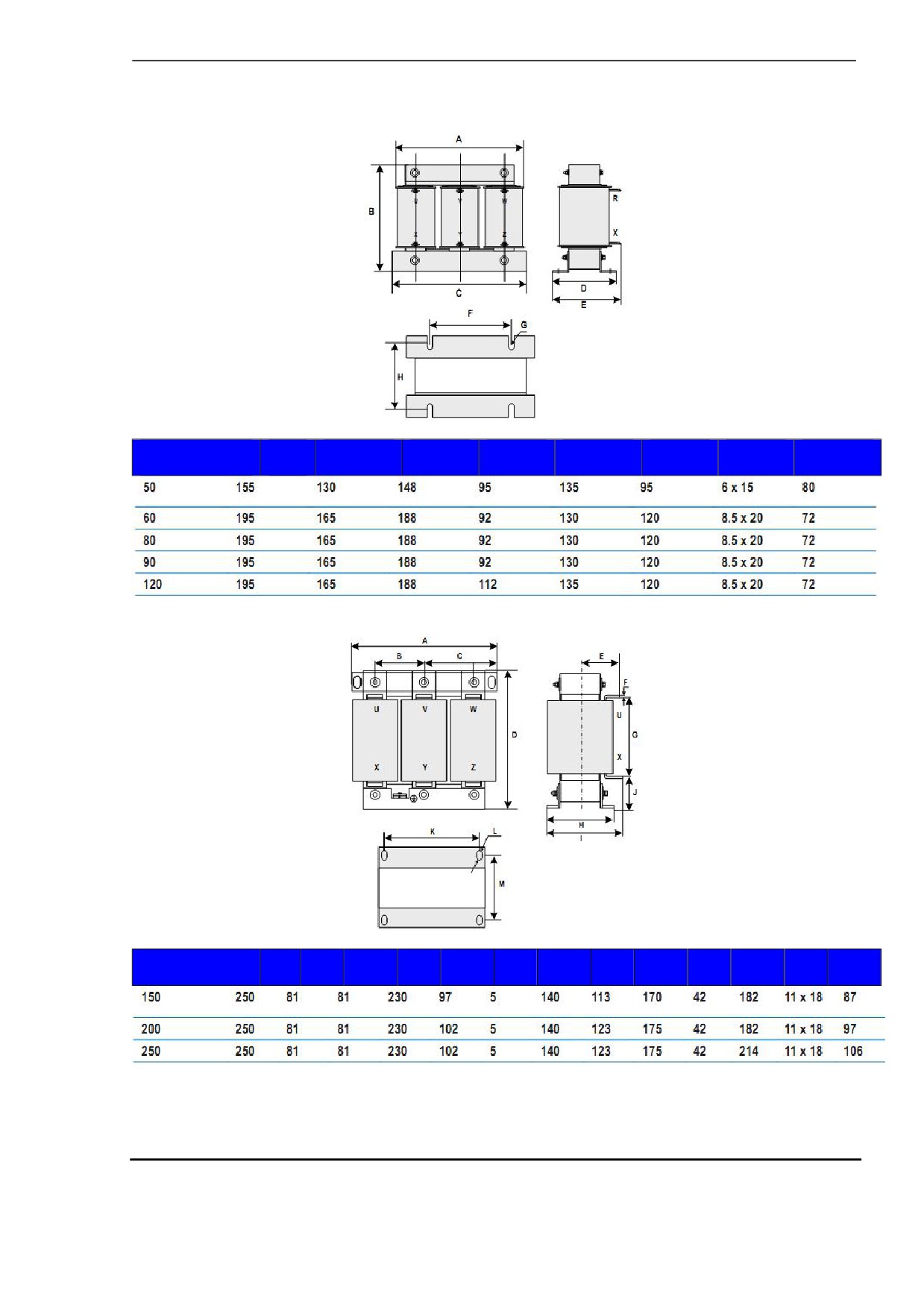

§ Монтажные размеры

Размеры реактора переменного тока с диапазоном от 50 до 120 А представлены ниже:

Номинальный

A

B

C

D

E

F

G

H

ток (А)

мм

Размеры реактора переменного тока с диапазоном от 150 до 250 А представлены ниже:

Номинальный

A

B

C

D

E

F

G

H

I

J

K

L

M

ток (А)

мм

Примечание

Размеры реактора переменного тока даны только для справки.

-313-

13. Электромагнитная совместимость

13.5.4 Установка реактора dv/dt

Установите реактор dv/dt на выходной стороне для снижения большого dv/dt

(превышение

максимально допустимой скорости нарастания напряжения), защиты обмотки двигателя от пробоя

изоляции, снижения температуры двигателя и продления срока службы двигателя, что также

снизит помехи на окружающие устройства.

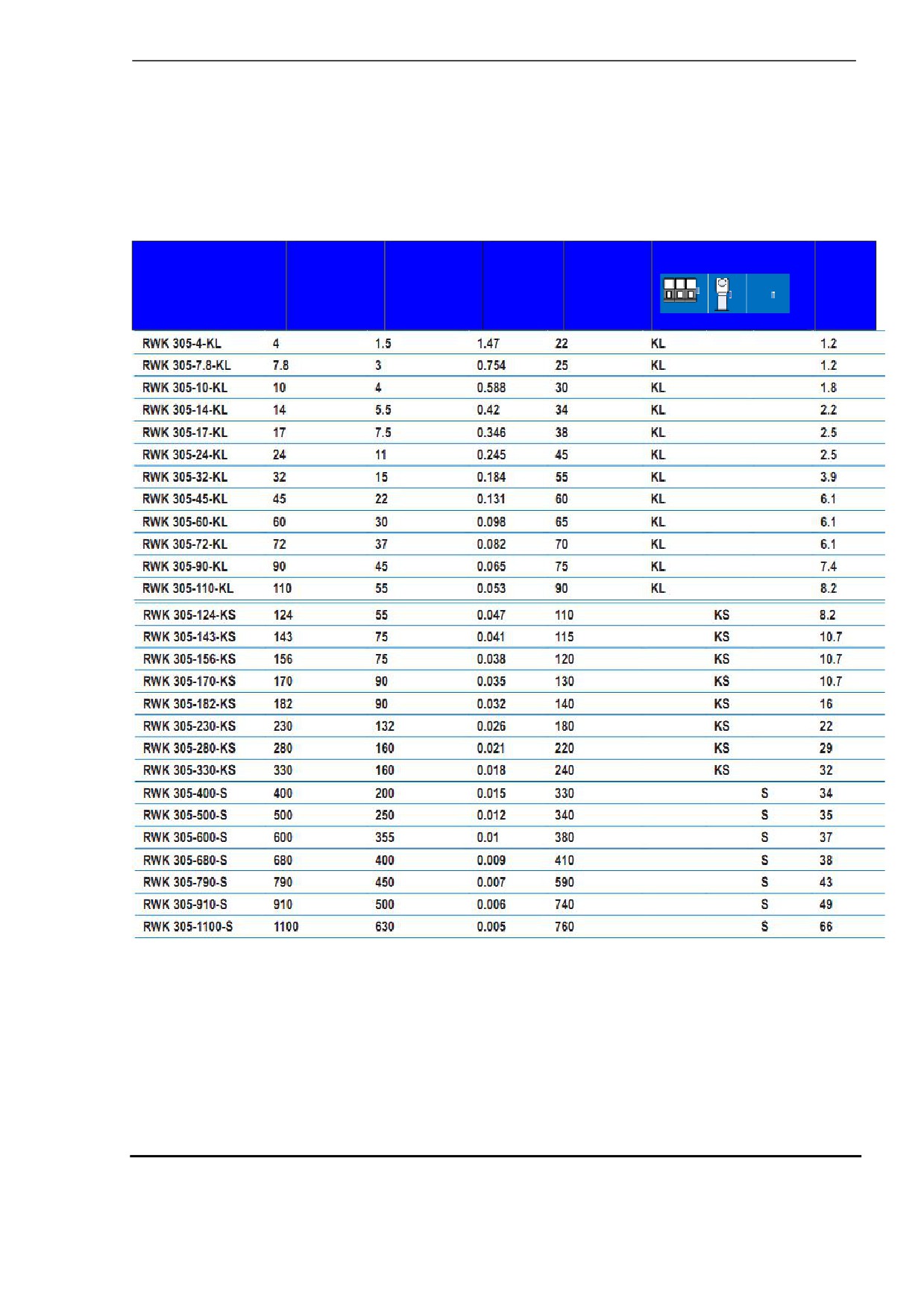

§ Выбор реактора dv/dt

(Schaffner)

Модель реактора

Номин. ток

Номин.

Номин.

Потребл.

Выбор клеммы I/O

Итого

dv/dt

при 40°С

мощность

индук-

мощность

(кг)

(А)

стандарт.

тивность

(Вт)

двигателя

(мГн)

(кВт)

-314-

13. Электромагнитная совместимость

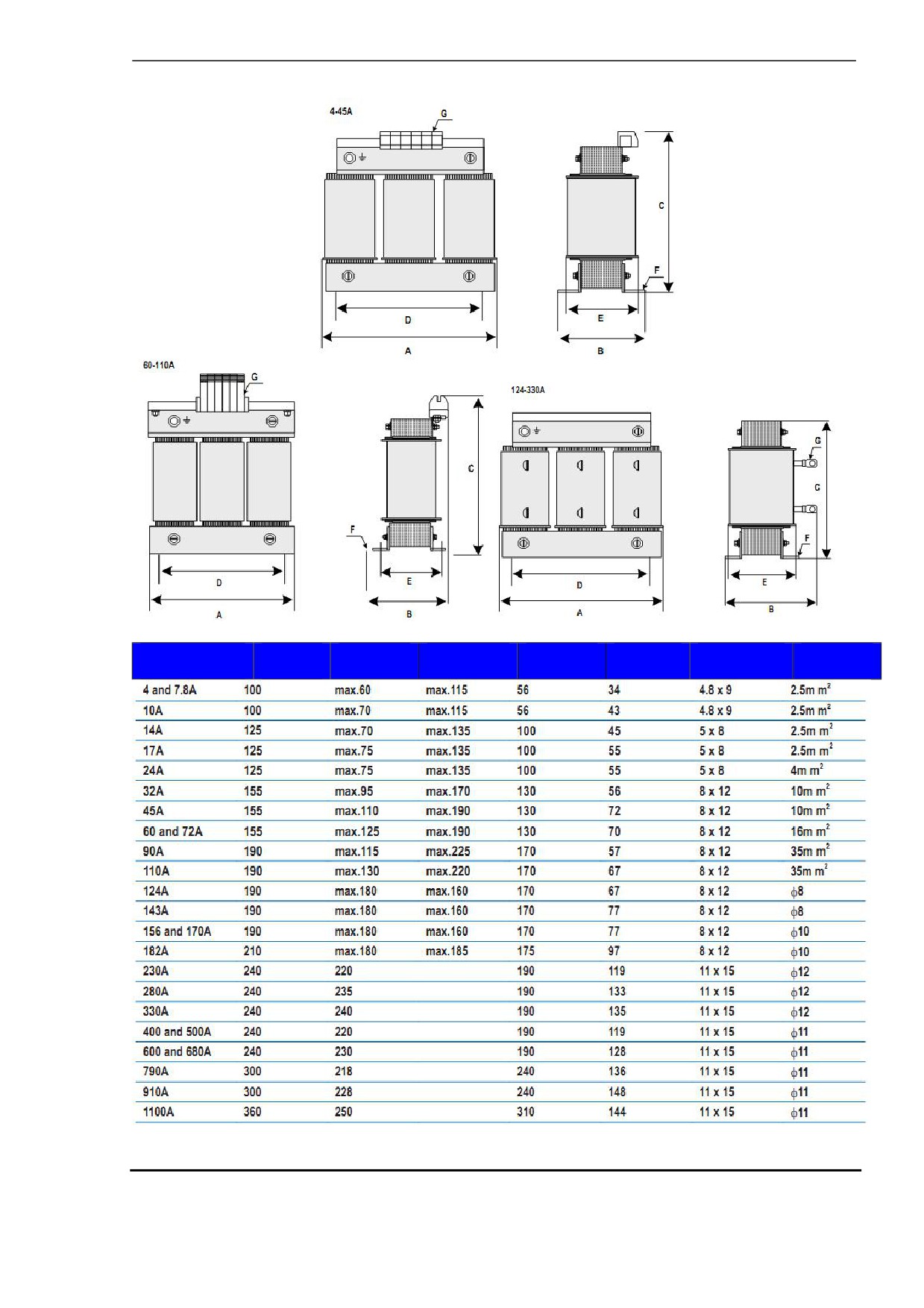

§ Монтажные размеры

Серии

A

B

C

D

E

F

G

реактора

-315-

13. Электромагнитная совместимость

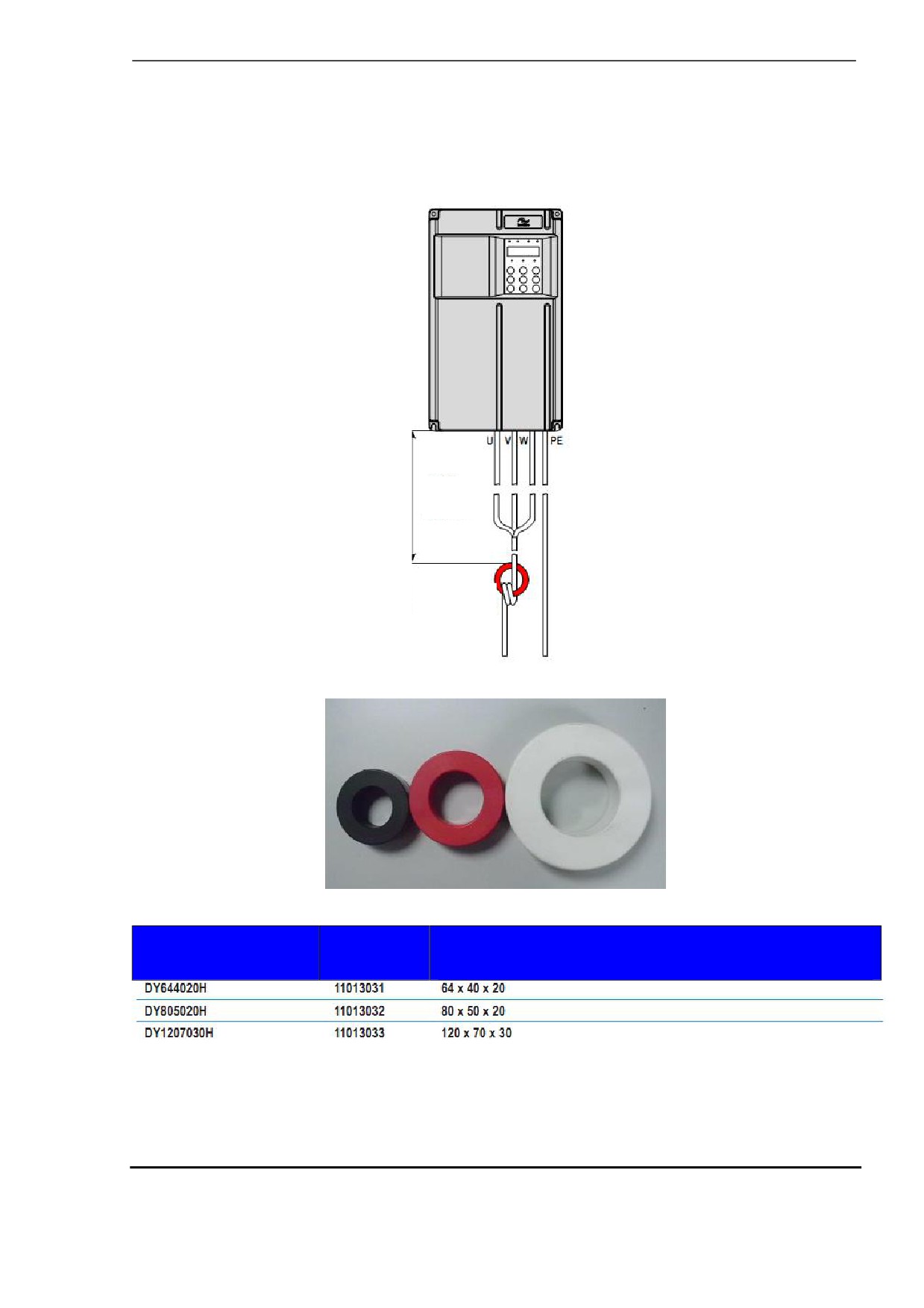

13.5.5 Синфазный фильтр

Синфазный фильтр устанавливается на выходной стороне (ближе к приводу переменного тока)

для снижения подшипникового тока и помех на окружающие приборы.

На следующей иллюстрации представлен монтаж синфазного фильтра.

Длина

кабеля

< 30 см

Магнитное кольцо

(обернуть три

раза)

На следующей иллюстрации представлен внешний вид магнитного кольца.

Модель синфазного

SN

Размеры

фильтра

(Наружный диаметр х Внутренний диаметр х Толщина)

(мм)

-316-

13. Электромагнитная совместимость

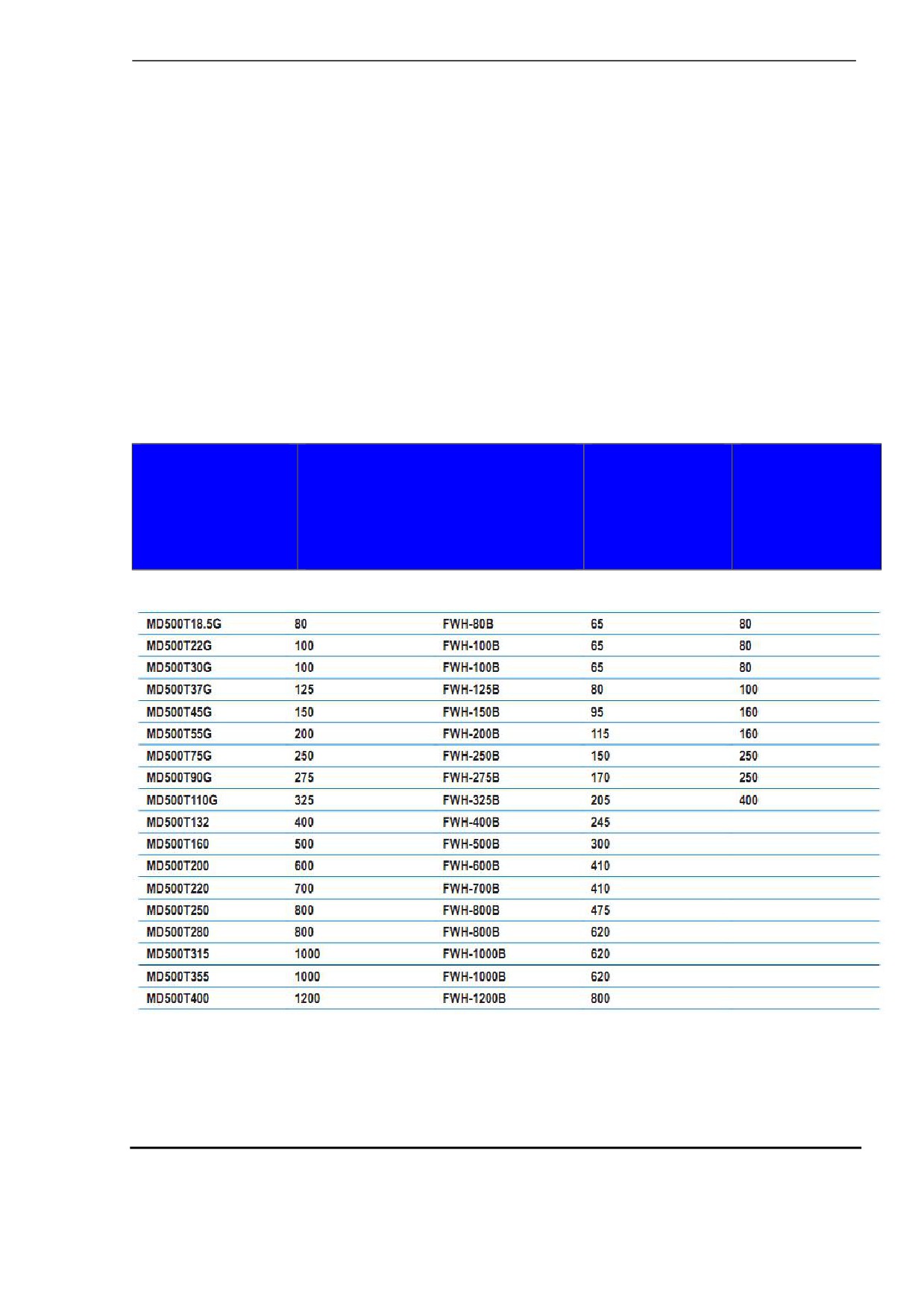

13.6 Выбор прерывателя и предохранителя

Ток утечки на землю привода переменного тока больше, чем 3,5 А, поэтому требуется защита в

виде заземления.

Привод переменного тока производит ток утечки постоянного тока внутри защитного провода,

поэтому необходимо использовать прерыватель с функцией защиты при утечке на землю В-типа

(тип задержки).

Если внезапно сработал прерыватель с функцией защиты при утечке на землю, вы можете:

·

Использовать более мощный прерыватель или использовать прерыватель с задержкой.

·

Снизить несущую частоту привода переменного тока.

·

Уменьшить длину кабеля между приводом и двигателем.

·

Предпринять меры по подавлению тока утечки.

Рекомендуемые производители прерывателей утечки: CHINT и Schneider.

В следующей таблице представлено руководство по выбору прерывателей, контакторов и

предохранителей.

Модель привода

Рекомендуемый предохранитель

Контактор

Прерыватель

переменного тока

серии Bussmann FWH (с

Номин.ток (А)

Номин. ток (А)

сертификацией UL)

Номин.ток

| Модель

(А)

Трехфазный от 380 до 480 В, 50/60 Гц

-317-

13. Электромагнитная совместимость

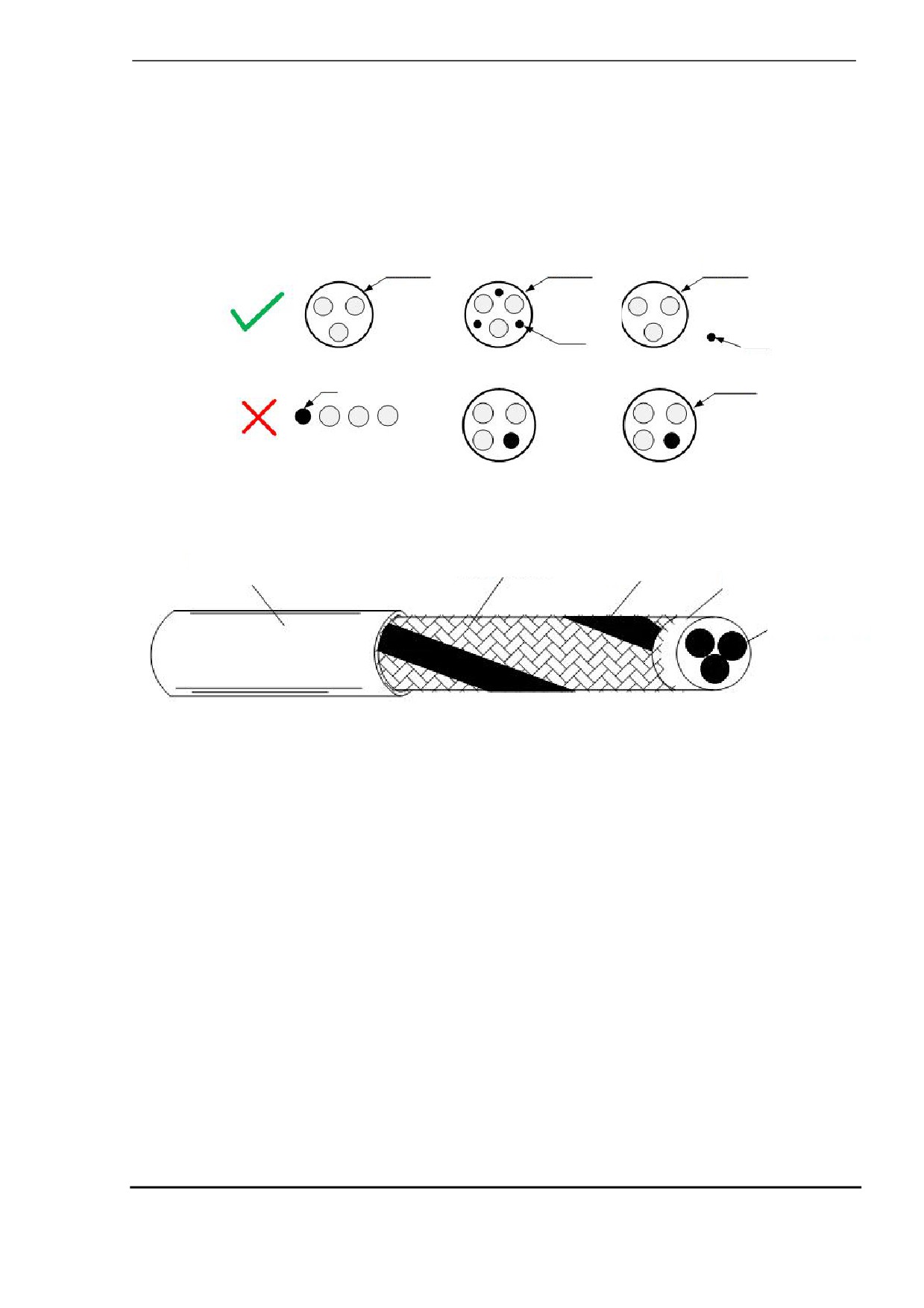

13.7 Экранированный кабель

13.7.1 Требования к экранированному кабелю

Используемый экранированный кабель должен соответствовать требованиям ЭМС с маркировкой

СЕ. Экранированный кабель классифицируется на трехжильный и четырехжильный кабель. Если

проводимость защитной оболочки кабеля недостаточная, добавьте независимый кабель

защитного заземления, или используйте четырехжильный кабель, где один фазовый провод

является защитным заземлением.

Трехжильный и четырехжильный кабели представлены на следующем рисунке.

Провод

заземления и

экран

Экран

Экран

Защитное

Защитное

заземлени

заземлени

е

е

Защитное

заземлени

Экран

е

Для эффективного подавления помех от радиоизлучения и проводимости радиочастот защитная

оболочка экранированного кабеля представлена медной оплеткой. Плотность медной оплетки

должна быть более 90%, чтобы повысить эффективность экранирования и проводимость, как

показано на следующем рисунке.

Медный экран

Изоляционный корпус

Медная оплетка

Внутренний изолятор

Жила кабеля

13.7.2 Требования к прокладке кабеля

1. Длина кабеля двигателя и экранированного соединительного провода защитного заземления

(скрученный экранированный) должна быть максимально короткой для снижения

электромагнитного излучения, внешнего паразитного тока и емкостного тока кабеля. Если длина

кабеля двигателя более 100м, требуется выходной фильтр или реактор.

2. Рекомендуется иметь экранированный кабель управления.

3. Рекомендуется прокладывать кабели двигателя, входные кабели питания и кабели управления

в различных кабель-каналах. Во избежание электромагнитных помех, вызванных быстрой сменой

выходного напряжения привода переменного тока, кабели двигателя и прочие кабели не должны

находиться вместе на большом расстоянии.

4. Если кабель управления должен пересекать силовой кабель, убедитесь, что они располагаются

под углом близким к 90° друг относительно друга. Остальные кабели не должны пересекать

привод переменного тока.

5. Силовой входной и выходной кабель привода переменного тока и сигнальные кабели слабого

тока

(например, кабель управления) лучше расположить вертикально (по возможности), чем

параллельно.

6. Кабель-каналы должны быть хорошо соединены и заземлены. Для улучшения электрического

потенциала лучше использовать алюминиевые кабель-каналы.

7. Фильтр, привод переменного тока и двигатель должны быть подключены к системе

(оборудование или устройство) надлежащим образом, с защитой от разбрызгивания в месте

установки, и с полным контактированием с токопроводящим металлом.

-318-

13. Электромагнитная совместимость

13.9 Решение общих проблем помех ЭМС

Привод переменного тока создает очень сильные помехи. Несмотря на принятие мер ЭМС,

помехи все еще могут существовать из-за неправильного электромонтажа или заземления при

эксплуатации. При создании помех привода переменного тока для других устройств необходимо

принять следующие решения:

Тип помех

Решение

Срабатывание защитного

- Уменьшите несущую частоту.

выключателя утечек

- Уменьшите длину кабелей привода переменного тока.

- Обмотайте входной кабель привода магнитными

кольцами, за исключением кабеля защитного заземления.

- Для срабатывания в момент включения питания:

отключите большую емкость на землю на входной

стороне

подачи

питания

путем

отсоединения

заземляющей клеммы внешнего или встроенного фильтра

и отсоедините заземляющую клемму емкости Y на землю

входных клемм.

- Для срабатывания во время работы привода или при

разблокировке привода: примите меры по подавлению

тока утечки

(установка фильтра тока утечки, установка

конденсатора безопасности

+ обмотка магнитными

кольцами, обмотка магнитными кольцами).

Помехи привода переменного тока

- Подключите корпус двигателя к защитному заземлению

при работе

привода переменного тока.

- Подключите защитное заземление привода переменного

тока к защитному заземлению напряжения сети.

- Обмотайте входной кабель питания магнитными

кольцами.

- Добавьте конденсатор безопасности или магнитное

кольцо к сигнальной клемме с помехами.

- Подключите оборудование к дополнительному общему

заземлению.

Помехи коммуникации

- Подключите корпус двигателя к защитному заземлению

привода переменного тока.

- Подключите защитное заземление привода переменного

тока к защитному заземлению напряжения сети.

- Обмотайте входной кабель питания магнитными

кольцами.

- Добавьте согласующий резистор между источником

кабеля коммуникации и стороной нагрузки.

-

Используйте экранированный кабель в качестве

коммуникационного кабеля и подключите экран кабеля к

общей точке заземления.

- Используйте режим гирляндной цепи для многоузловой

коммуникации и зарезервируйте ветвь линии длиной 30

см.

Помехи на I/O

Увеличьте емкость на низкоскоростной ID. Предлагаемая

максимальная емкость 0.11мкФ.

Увеличьте емкость на Al. Предлагаемая максимальная

емкость 0.22 мкФ.

-320-

Гарантийный талон

Информация о

Адрес:

заказчике

Название компании:

Контактное лицо:

Почтовый индекс:

Телефон или электронный адрес:

Информация о

Модель продукта:

продукте

Серийный номер (приложить):

Название компании, поставившей вам изделие

Описание

неисправности

(например, код

ошибки)

Персонал по техобслуживанию и ремонту:

-322-

содержание      ..     16      17      18
