6-96



Универсальный



дискретный



вход

 DI --

U-DI

 (

Значение



параметра

 = 25)



Использование



команды



U-DI



позволяет



инвертору



отслеживать



дискретные



сигналы

поступающие



от



периферийного



оборудования



через



интерфейс



связи

 RS-485

или



через



промышленную



сеть

 fieldbus,

посредством



подачи



этих



сигналов



на



клеммы



дискретных



входов

Сигналы

назначенные



универсальному



дискретному



входу

про

-

сто



отслеживаются

но



не



управляют



инвертором



Описание



доступа



к



универсальному



дискретному



входу



через



интерфейс



связи



RS-485

или



промышленную



сеть

 fieldbus

см

в



соответствующем



руководстве





Включение



автопоиска



скорости



холостого



хода



двигателя

 –

STM

(

Значение



параметра

 = 26)



Эта



дискретная



команда



определяет

выполняется



ли



при



пуске



инвертора



автомати

-

ческий



поиск



скорости



холостого



хода



двигателя



См

параметр

 H09 (

Режим



пуска

).





Принудительный



останов

 --

STOP

 (

Значение



параметра

 = 30)



При



выключении



этой



клеммы



происходит



останов



двигателя



согласно



установка



па

-

раметра

 H56 (

Время



торможения



при



принудительном



останове

).

После



остановки



двигателя



инвертор



переходит



в



аварийное



состояние



с



выводом



кода



ошибки



Er6



См

параметр

 F07.





Сброс



интегральной



и



дифференциальной



составляющих



ПИД

-

регулятора



--

PID-RST

 (

Значение



параметра

 = 33)



При



включении



этой



дискретной



команды



происходит



сброс



интегральной



и



дифференциальной



составляющих



ПИД

-

регулятора



См

параметры



с

 J101

по

 J131

и



с

 J201

по

 J231.





Удержание



интегральной



составляющей



ПИД

-

регулятора



--

PID-HLD

 (

Значение



параметра

 = 34)



При



включении



этой



дискретной



команды



происходит



удержание



интегральной



составляющей



ПИД

-

регулятора



См

параметры



с

 J101

по

 J131

и



с

 J201

по

 J231.





Выбор



местного



режима



управления

 (

с



клавиатуры

--

LOC

 (

Значение



параметра

 = 35)



Переключением



этой



дискретной



команды



производится



выбор



между



местными



и



дистанционными



источниками



задания



частоты



и



команды



хода



Подробнее



о



выборе



местного



или



дистанционного



режима



см

в



Главе

 5,

Разделе



5.5.4 "

Дистанционный



и



местный



режимы



управления

".





Включение



команд



хода

 --

RE

 (

Значение



параметра

 = 38)

При



назначении



этой



команды



любому



дискретному



входу



инвертор



более



не



запус

-

кается



только



посредством



команд



хода

При



получении



команды



хода



инвертор



готов



к



пуску



и



выводит



сигнал



AX2

 ("

Команда



хода



подана

").

При



подаче



дискретного



сигнала



RE

 ("

Включение



команд



хода

"),

когда



инвертор



готов



к



пуску

он



запускается

Вход



Выход



Команда



хода



(

например

, FWD)

Включение



команд



хода



RE



Команда



хода



подана



AX2



Состояние



инвертора

ВЫКЛ



ВЫКЛ



ВЫКЛ



Остановлен



ВЫКЛ



ВКЛ



ВЫКЛ



Остановлен



ВКЛ



ВЫКЛ



ВКЛ



Остановлен



ВКЛ



ВКЛ



ВКЛ



Ход





6.3

Описание



параметров



6-97



Гл

ав

а

 6

ПА
Р

А

М

Е

ТР
Ы



Пример



типового



цикла



команды



RE



(1)

Команда



хода



FWD



подана



в



инвертор

(2)

Когда



инвертор



готов



к



пуску

он



выводит



сигнал



AX2

 ("

Команда



хода



подана

").

(3)

После



поступления



сигнала



AX2

управляющее



оборудование



готово



управлять



периферией

 (

например

открыть



заслонку

).

(4)

После



завершения



подготовки



периферии

управляющее



оборудование



выдает



в



инвертор



сигнал



RE

 ("

Включение



команды



хода

").

(5)

При



получении



сигнала



RE



инвертор



запускается






Защита



двигателя



от



конденсата

 --

DWP

 (

Значение



параметра

 = 39)



При



включении



этой



дискретной



команды



на



двигатель



в



остановленном



состоянии



подается



постоянный



ток



для



прогрева



его



обмоток



и



испарения



конденсата



См

параметр

 J21.





Включение



встроенной



программы



переключения



к



промышленной



сети

 50

Гц



и



60

Гц

 --

ISW50



и



ISW60

 (

Значение



параметра

 = 40

и

 41)



При



назначении



дискретных



команд



ISW50



или



ISW60



инвертор



посредством



встро

-

енного



цикла



управляет



электромагнитным



контактором

используемым



для



пере

-

ключения



питания



двигателя



между



промышленной



сетью



питания



и



питанием



с



вы

-

хода



инвертора

Это



управление



эффективно



не



только

когда



входным



клеммам



назначены



команды



ISW50



или



ISW60

*,

но



также



когда



выходным



клеммам



назначены



сигналы



SW88



и



SW52-2

. (

Назначать



сигнал



SW52-1



не



нужно

.)

Команды



ISW50



или



ISW60



выбираются



в



зависимости



от



частоты



промышленной



сети



питания

 50

Гц



и

 60

Гц



Подробнее



о



сигналах



SW88



и



SW52-2

 ("

Переключение



питания



двигателя



между



промышленной



сетью



и



выходом



инвертора

")

см

в



описании



параметров



E20–E27.

Подробнее



об



этих



командах



см

на



схемах



и



временных



диаграммах



на



последующих



страницах

Дискретная



команда



Режим



(

При



переключении



от



промышленной



сети



к



инвертору

ISW50



Включение



встроенного



цикла



пере

-

ключения



к



промышленной



сети

 (50

Гц

Пуск



на

 50

Гц

ISW60



Включение



встроенного



цикла



пере

-

ключения



к



промышленной



сети

 (60

Гц

Пуск



на

 60

Гц





Не



назначайте



одновременно



обе



команды



ISW50



и



ISW60

При



этом



не



га

-

рантируется



нормальная



работа





6-98

Схема



включения



и



конфигурация





Силовые



цепи





Конфигурация



цепей



управления



Описание



работы



Вход



Выход



(

Сигнал



состояния



и



контактор

ISW50



или



ISW60



Команда



хода



SW52-1



52-1

SW52-2



52-2

SW88



88

Работа



инвертора



ВКЛ



ВКЛ



ВЫКЛ



(

Пром

сеть

ВЫКЛ



ВЫКЛ



ВЫКЛ



ВЫКЛ



ВЫКЛ



ВКЛ



ВКЛ



ВКЛ



(

Инвертор

OFF

ВКЛ



ВКЛ



ВЫКЛ



ВЫКЛ





6.3

Описание



параметров



6-99



Гл

ав

а

 6

ПА
Р

А

М

Е

ТР
Ы

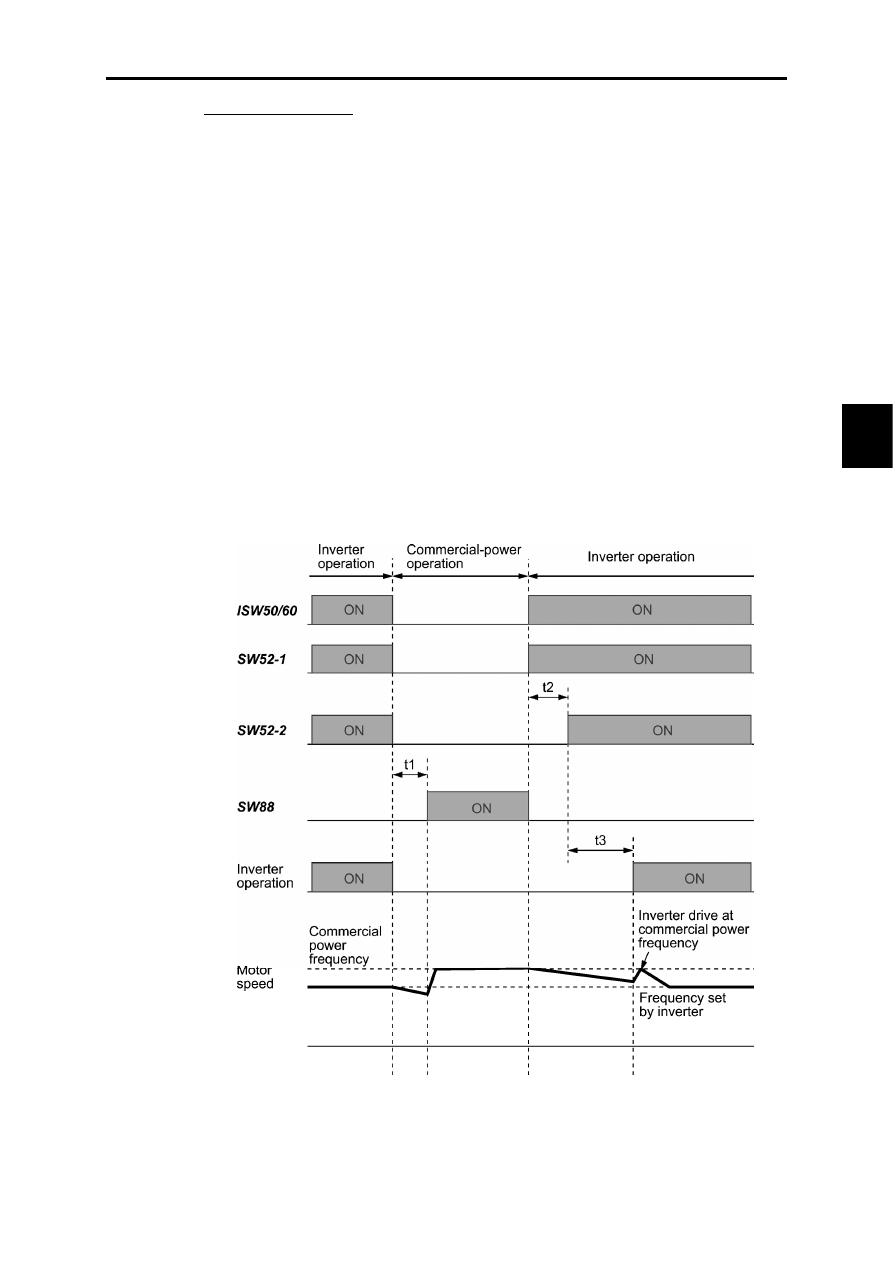

Временная



диаграмма



Переключение



питания



двигателя



от



инвертора



к



промышленной



сети



ISW50

/

ISW60

ВКЛ





ВЫКЛ



(1)

Выход



инвертора



мгновенно



выключается

 (

Выключаются



силовые

 IGBT-

ключи

(2)

Контакторы



первичной



цепи



SW52-1



и



вторичной



цепи



инвертора



SW52-2



мгно

-

венно



выключаются

(3)

Если



команда



хода



подана

то



по



истечении



времени

 t1 (0,2

сек

 +

время



параметра



H13),

включается



контактор



цепи



промышленной



сети



питания



SW88



Переключение



питания



двигателя



от



промышленной



сети



к



инвертору



ISW50

/

ISW60

ВКЛ





ВЫКЛ



(1)

Контактор



первичной



цепи



инвертора



SW52-1



мгновенно



включается

(2)

Контактор



цепи



промышленной



сети



питания



SW88



мгновенно



выключается

(3)

После



истечения



времени

 t2 (0,2

сек

 +

время

требуемое



для



подготовки



силовой



цепи

с



момента



включения



контактора



SW52-1

инвертор



включает



контактор



вторичной



цепи



SW52-2

(4)

После



истечения



времени

 t3 (0,2

сек

c +

время



параметра

 H13)

с



момента



вклю

-

чения



контактора



SW52-2

инвертор



приводит



в



соответствие



частоту



двигателя

отключаемого



от



промышленной



сети



с



частотой



промышленной



сети

Далее



двигатель



возвращается



в



режим



управления



от



инвертора






t1: 0,2

сек

 +

время



параметра

 H13 (

Режим



перезапуска



после



пропадания



питания

t2: 0,2 sec +

Время

требуемое



для



подготовки



силовой



цепи



t3: 0,2

сек

 +

время



параметра

 H13 (

Режим



перезапуска



после



пропадания



питания





6-100

Выбор



цикла



переключения



к



промышленной



сети



питания



Параметр

 J22

служит



для



определения

будет



или



не



будет



производиться



автомати

-

ческое



переключение



питания



двигателя



к



промышленной



сети



при



аварии



инвертора

Значение

 J22

Цикл

 (

при



возникновении



ошибки

Оставаться



подключенным



к



инвертору

 (

Останов



при



ошибке

.)

Автоматически



переключаться



к



промышленной



сети



питания







•

Цикл



работает



нормально

даже



когда



сигнал



включения



контактора

SW52-1



не



используется



и



питание



постоянно



подано



на



вход



инвертора

•

Использование



сигнала



SW52-1



требует



подключения



входных



клемм

 [R0]

и

 [T0]

к



вспомогательному



источнику



питания

Без



этого



соединения



при



выключении



сигнала



SW52-1



выключается



также



питание



цепей



управле

-

ния

•

Цикл



работает



нормально

даже



при



возникновении



аварийных



ситуаций

за



исключением



ситуации



отказа



инвертора

Поэтому



в



особых



случаях



устанавливайте



во



внешних



цепях



инвертора



аварийный



выключатель

•

При



ошибочном



одновременном



включении



магнитного



контактора

 MC

(88)

в



цепи



питания



от



промышленной



сети



и



контактора

 MC (52-2)

в



цепи



выхода



инвертора



может



привести



к



подаче



напряжения



питания



на



вы

-

ходные



клеммы



инвертора



и



повредить



его

Во



избежание



этого



преду

-

смотрите



блокировку



во



внешних



цепях



инвертора



Примеры



схем



включения



1)

Стандартный



цикл









6.3

Описание



параметров



6-101



Гл

ав

а

 6

ПА
Р

А

М

Е

ТР
Ы

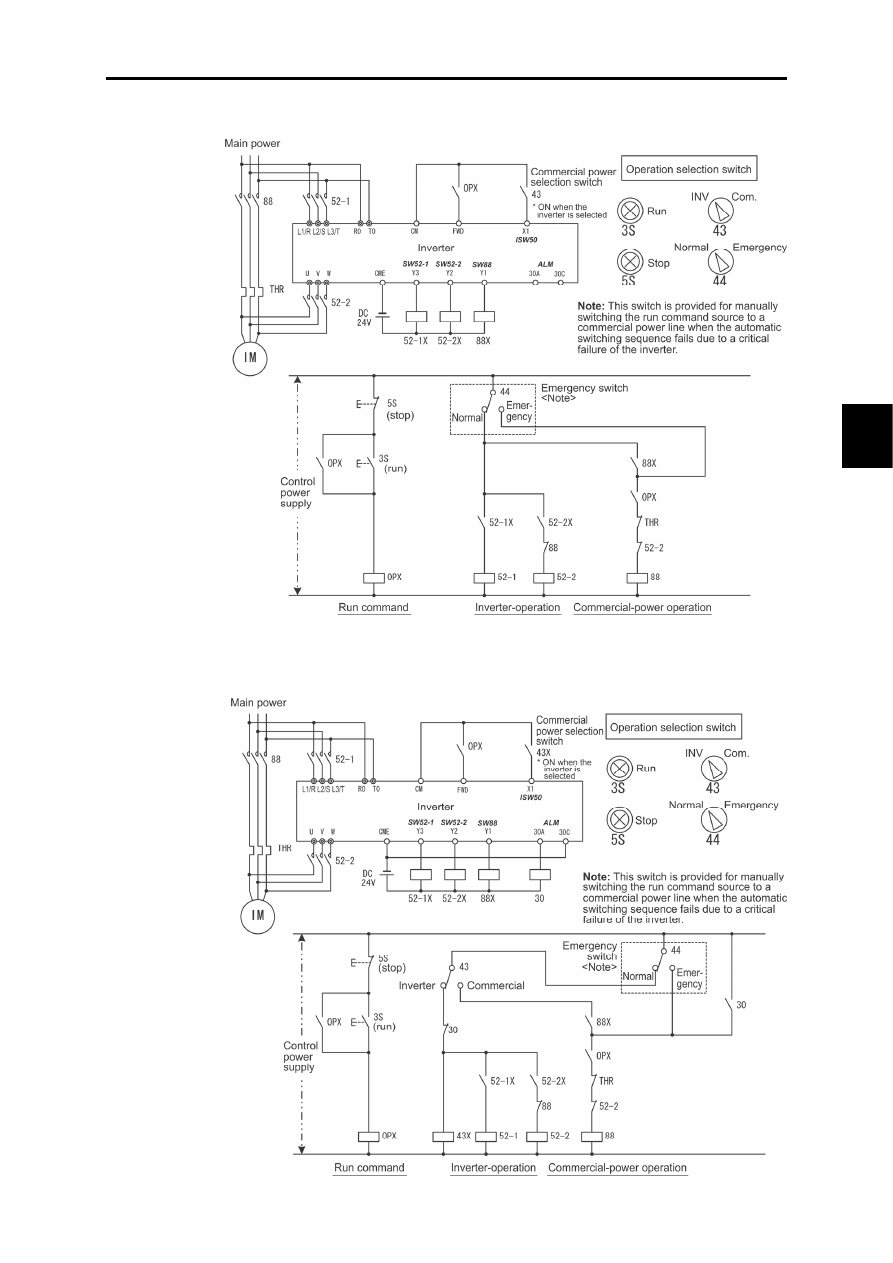

2)

Цикл



с



функцией



аварийного



выключения








3)

Цикл



с



функцией



аварийного



выключения

 --

Часть

 2 (

Автоматическое



переклю

-

чение



при



аварии



инвертора











6-102



Сброс



времени



чередования



двигателей

 --

MCLR

 (

Значение



параметра

 = 50)

Включением



сигнала



MCLR



производится



очистка



времени



чередования



работы



дви

-

гателя



См

параметр

 J436.





Сброс



частоты

 UP/DOWN --

STZ

 (

Значение



параметра

 = 58)

Включением



сигнала



STZ



производится



очистка



значения



увеличения



или



уменьше

-

ния



частоты

установленного



посредством

  "

Многоступенчатого



задания



частоты

 +

управление



ВВЕРХ

/

ВНИЗ

". (

Эта



команда



очищает



только



значения



увеличения



или



уменьшения

достигнутые



относительно



текущей



ступени



многоступнчатого



задания

поэтому



заданная



частота



может



не



быть



равной

 0

Гц

.)



См

параметры

 F01

и

 H61.





Счет



времени



работы



питаемого



от



промышленной



сети



двигателя

 1

--

CRUN-M1

 (

Значение



параметра

 = 72)

Команда



CRUN-M1



позволяет



инвертору



осуществлять



подсчет



времени



вращения



двигателя

 1,

даже



когда



он



питается



от



промышленой



сети

 (

не



от



инвертора

).

Когда



команда



CRUN-M1



включена

инвертор



определяет

что



двигатель

 1

питается



от



промышленной



сети



и



подсчитывает



время



его



вращения





Отмена



настраиваемой



логики

 --

CLC

 (E01 – E07,

значение

 = 80)

Команда



CLC



служит



для



временного



выключения



настраиваемой



логики

Эта



ко

-

манда



используется



для



возможности



управления



двигателем



без



применения



на

-

страиваемых



логических



цепей



или



таймеров



обслуживания



или



др

CLC



Функция



OFF

Настраиваемая



логика



активирована

 (

Зависит



от



установки



параметра

 U00)

ON

Настраиваемая



логика



выключена







Перед



сменой



установки



CLC



обеспечьте



безопасность

При



включении



ко

-

манды



CLC



выключается



цикл



настраиваемой



логики

что



может



привести



к

неожиданному



пуску



двигателя



в



зависимости



от



настройки





Сброс



всех



таймеров



настраиваемой



логики

 --

CLTC

 (E01 – E07,

значение

 = 81)

При



назначении



команды



CLTC



любому



из



универсальных



дискретных



входов



и



при



включении



этого



входа



производится



сброс



всех



универсальных



таймеров



и



счетчиков



настраиваемой



логики

Используйте



эту



команду



при



нарушении



синхронизации



ме

-

жду



циклом



внешних



цепей



и



внутренней



настраиваемой



логикой



из

-

за



кратковре

-

менного



питания



или



по



другим



причинам

при



которых



требуется



сброс



и



перезапуск



системы

CLTC



Функция



OFF

Обычная



работа



ON

Сброс



всех



универсальных



тацмеров



и



счетчиков



настраиваемой



логики

.

(

Для



возобновления



работы



таймеров



и



счетчиков



выключите



команду



CLTC

.)







Команда



хода

 2/1 --

FR2/FR1

 (

Значение



параметра

 = 87)

Сигналы



FR2/FR1



служат



для



переключения



между



источниками



команд



хода

 (

FWD



и



REV

и



команд



хода

 2 (

FWD2



и



REV2

).



6.3

Описание



параметров



6-103



Гл

ав

а

 6

ПА
Р

А

М

Е

ТР
Ы





Прямой



ход

 2 --

FWD2

 (

Значение



параметра

 = 88)

Команда



FWD2



служит



для



пуска



двигателя



в



прямом



направлении

при



выключении



команды



двигатель



останавливается



с



замедлением



Команда



FWD2



может



быть



назначена



посредством



любого



из



параметров



с



E01

по

 E07, E98

и

 E99.





Обратный



ход

 2 --

REV2

 (

Значение



параметра

 = 89)

Команда



REV2



служит



для



пуска



двигателя



в



обратном



направлении

при



выключении



команды



двигатель



останавливается



с



замедлением



Команда



REV2



может



быть



назначена



посредством



любого



из



параметров



с

E01

по

 E07, E98

и

 E99.





Прямой



ход

 --

FWD

 (

Значение



параметра

 = 98)

Команда



FWD



служит



для



пуска



двигателя



в



прямом



направлении

при



выключении



команды



двигатель



останавливается



с



замедлением



Команда



FWD



может



быть



назначена



только



посредством



параметров

 E98

или

 E99.





Обратный



ход

 --

REV

 (

Значение



параметра

 = 99)

Команда



REV



служит



для



пуска



двигателя



в



обратном



направлении

при



выключении



команды



двигатель



останавливается



с



замедлением



Команда



REV



может



быть



назначена



только



посредством



параметров

 E98

или

E99.





Функция



не



назначена

 (

Значение



параметра

 = 100)

Используйте



эту



команду

когда



универсальному



дискретному



входу



не



назначено



никакой



функции



или



функция



клеммы



отключена



настраиваемой



логикой





Команда



накачки

 --

BST

 (

Значение



параметра

 = 130)

Команда



BST



служит



для



включения



функции



накачки



См

описание



параметров



с

 J143

по

 J147.





Датчик



расхода

 --

FS

 (

Значение



параметра

 = 131)

При



включении



команды



FS



датчик



протока



используется



в



качестве



датчика



расхода

служащего



для



обнаружения



сухого



насоса



или



конца



цикла



См

описание



параметров



с

 J163

по

 J166.





Команда



обратного



хода



для



очистки



фильтра

 --

FRC

 (

Значение



параметра

 =

132)

Команда



FRC



служит



для



попеременного



пуска



двигателя



в



прямом



и



обратном



на

-

правлении



с



целью



очистки



засорившегося



фильтра

в



соответствии



с



параметром



времени



обратного



хода

 (J194).



См

описание



параметров



с

 J188

по

 J196.





Переключение



канала



ПИД

-

регулятора

 --

PID2/1

 (

Значение



параметра

 = 133)

Команда



PID2/1



служит



для



переключения



между

 PID-

управлением

 1 (

с

 J101

по

 J131)

и



ПИД

-

управлением

 2 (

с

 J201

по

 J231).



См

описание



параметров



с

 J101

по

 J131

и



с

 J201

по

 J231.















содержание      ..     45      46      47      48     ..
