Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F17.17
Код функции, определяемой
00,00 49,99
08,03
△
пользователем 17
F17.18
Код функции, определяемой
00,00 49,99
08,04
△
пользователем 18
F17.19
Код функции, определяемой
00,00 49,99
08,05
△
пользователем 19
F17.20
Код функции, определяемой
00,00 49,99
08,30
△
пользователем 20
F17.21
Код функции, определяемой
00,00 49,99
11,10
△
пользователем 21
F17.22
Код функции, определяемой
00,00 49,99
13,00
△
пользователем 22
F17.23
Код функции, определяемой
00,00 49,99
13,01
△
пользователем 23
F17.24
Код функции, определяемой
00,00 49,99
13,02
△
пользователем 24
F17.25
Код функции, определяемой
00,00 49,99
13,08
△
пользователем 25
F17.26
Код функции, определяемой
00,00 49,99
13,09
△
пользователем 26
F17.27
Код функции, определяемой
00,00 49,99
00,00
△
пользователем 27
F17.28
Код функции, определяемой
00,00 49,99
00,00
△
пользователем 28
F17.29
Код функции, определяемой
00,00 49,99
00,00
△
пользователем 29
Группа F22: Виртуальная клемма IO
F22.00
Выбор функции виртуальной
Одинаково с F04.00
0
клеммы VDI1
F22.01
Выбор функции виртуальной
Одинаково с F04.00
0
клеммы VDI2
F22.02
Выбор функции виртуальной
Одинаково с F04.00
0
клеммы VDI3
F22.03
Выбор функции виртуальной
Одинаково с F04.00
0
клеммы VDI4
F22.04
Выбор функции виртуальной
Одинаково с F04.00
0
клеммы VDI5
F22.05
Режим настройки активного
(VDI5, VDI4, VDI3, VDI2, VDI1)
00000
состояния виртуальной
0: Активность VDI определяется состоянием виртуального
клеммы VDI
VDOx
1: Активность VDI устанавливается функцией F22.06
F22.06
Настройка состояния
(VDI5, VDI4, VDI3, VDI2, VDI1)
00000
△
виртуальной клеммы VDI
0: Неактивно
1: Активно
F22.07
Выбор функции выхода
0: Внутренне коротко замкнут с DIx
0
△
виртуальной клеммы VDO1
Прочее: Одинаково с F05.00
F22.08
Выбор функции выхода
0: Внутренне коротко замкнут с DIx
0
△
виртуальной клеммы VDO2
Прочее: Одинаково с F05.00
F22.09
Выбор функции выхода
0: Внутренне коротко замкнут с DIx
0
△
виртуальной клеммы VDO3
Прочее: Одинаково с F05.00
F22.10
Выбор функции выхода
0: Внутренне коротко замкнут с DIx
0
△
виртуальной клеммы VDO4
Прочее: Одинаково с F05.00
F22.11
Выбор функции выхода
0: Внутренне коротко замкнут с DIx
0
△
виртуальной клеммы VDO5
Прочее: Одинаково с F05.00
F22.12
Время задержки вывода
0,0 6000,0 с
0,0 с
△
виртуальной клеммы VDO1
64
Глава 5 Перечень параметров
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
F22.13
Время задержки вывода
0,0 6000,0 с
0,0 с
△
виртуальной клеммы VDO2
F22.14
Время задержки вывода
0,0 6000,0 с
0,0 с
△
виртуальной клеммы VDO3
F22.15
Время задержки вывода
0,0 6000,0 с
0,0 с
△
виртуальной клеммы VDO4
F22.16
Время задержки вывода
0,0 6000,0 с
0,0 с
△
виртуальной клеммы VDO5
F22.17
Положительная/
VDO5, VDO4, VDO3, VDO2, VDO1
00000
△
отрицательная логика
0: Положительная логика
выходных клемм VDO
1: Отрицательная логика
Группа U00: Проверка состояния
U00.00
Рабочая частота
0,00 Fup
0,00 Гц
⊙
U00.01
Настройка частоты
0,00 Fmax
0,00 Гц
⊙
U00.02
Выходное напряжение
0 660 В
0,0 В
⊙
U00.03
Выходной ток
0,0 3000,0 A
0,0 А
⊙
U00.04
Выходная мощность
0,0 3000,0 кВт
0,0 кВт
⊙
U00.05
Скорость двигателя
0 60 000 об/мин
0 об/мин
⊙
U00.06
Напряжение шины
0 1200 В
0 В
⊙
U00.07
Синхронная частота
0,00 Fup
0,00 Гц
⊙
U00.08
Шаг ПЛК
0 15
0
⊙
U00.09
Время действия программы
0,0 6000,0 с(ч)
0.0 с (ч)
⊙
U00.10
Настройка ПИД
0 60 000
0
⊙
U00.11
ПИД обратная связь
0 60 000
0
⊙
U00.12
Состояние входа DI1÷DI5
DI5, DI4, DI3, DI2, DI1
00000
⊙
U00.13
Состояние входа DI6÷DI7
DI7, DI6
00
⊙
U00.14
Состояние клемм цифрового
R2, R1, Y2, Y1
0000
⊙
выхода
U00.15
Вход AI1
0,0 100,0 %
0,0 %
⊙
U00.16
Вход AI2
0,0 100,0 %
0,0 %
⊙
U00.17
Вход AI3
-100,0…+100,0 %
0,0 %
⊙
U00.18
Вход потенциометра
0,0 100,0 %
0,0 %
⊙
клавиатуры
U00.19
Вход HI
0,00 100,00 кГц
0,00 кГц
⊙
U00.20
Выход AO1
0,0 100,0 %
0,0 %
⊙
U00.21
Выход AO2
0,0 100,0 %
0,0 %
⊙
U00.22
Выход HO
0,00 100,00 кГц
0,00 кГц
⊙
U00.23
Температура инвертора
-40,0…+120,0 С
0,0 С
⊙
U00.24
Накопленное время
0 65 535 мин
0 мин
⊙
включения питания
U00.25
Накопленное время работы
0 6553,5 мин
0,0 мин
⊙
U00.26
Общее время включения
0 65 535 ч
0 ч
⊙
питания
U00.27
Общее время работы
0 65 535 ч
0 ч
⊙
U00.28
Значение счета
0 65 535
0
⊙
U00.29
Значения длины
0 65 535 м
0 м
⊙
U00.30
Линейная скорость
0 65 535 м/мин
0 м/мин
U00.31
Выходной крутящий момент
0,0 300,0 %
0,0 %
⊙
U00.32
Обнаружение температуры
-40…+200 С
0 С
⊙
двигателя PTC
U00.33
Скорость обнаруженная
0 60 000 об/мин
0 об/мин
⊙
энкодером
U00.34
Линии энкодера
0 65 535
0
⊙
U00.35
Рассеяние мощности
0 65 535 кВт/ч
0 кВт/ч
⊙
U00.36
Состояние входаVDI1÷VDI5
VDI5, VDI4, VDI3, VDI2, VDI1
00000
⊙
Глава 5 Перечень параметров
65
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
U00.37
Состояние входа -
VDO5, VDO4, VDO3, VDO2, VDO1
00000
⊙
VDO1 VDO5
Группа U01: Регистрация неисправностей
U01.00
Код последнего отказа
Err00: Отсутствие неисправностей
0
⊙
Err01: Перегрузка по току при ускорении
Err02: Перегрузка по току при замедлении
Err03: Перегрузка по току при постоянной скорости
Err04: Перенапряжение при ускорении
Err05: Перенапряжение при замедлении
Err06: Перенапряжение при постоянной скорости
Err07: Пониженное напряжение шины
Err08: Короткое замыкание
Err09: Обрыв входной фазы
Err10: Обрыв выходной фазы
Err11: Перегрузка двигателя
Err12: Перегрузка инвертора
Err13: Внешняя перегрузка
Err14: Перегрев модуля
Err15: Сбой при чтении/записи EEPROM
Err16: Отмена автонастройки двигателя
Err17: Ошибка автонастройки двигателя
Err18: Коммуникационная ошибка овертайм
Err19: Потеря обратной связи ПИД
Err20: Время непрерывной работы достигнуто
Err21: Ошибка загрузки параметра
Err22: Ошибка скачивания параметра
Err23: Ошибка торможения блока
Err24: Обрыв определения температуры модуля
Err25: Нагрузка становится 0
Err26: Ошибка предела волнообразного тока
Err27: Реле плавного пуска инвертора отключено
Err28: Ошибка совместимости версии программного
обеспечения
Err29: Резерв
Err30: Мгновенное перенапряжение
Err39: Температура двигателя PTC слишком высока
Err40: Время операции настройки кончилось
U01.01
Рабочая частота -
0,00 Fup
0,00 Гц
⊙
при возникновении текущего
отказа
U01.02
Выходной ток -
0,0 3000,0 A
0,0 A
⊙
при возникновении текущего
отказа
U01.03
Напряжение шины -
0 1200 В
0 В
⊙
при возникновении текущего
отказа
U01.04
Общее время работы -
0 65 535 ч
0 ч
⊙
при возникновении текущего
отказа
U01.05
Код предыдущего отказа
То же самое, что U01.00
0
⊙
U01.06
Рабочая частота -
0,00 Fup
0,00 Гц
⊙
при возникновении
предыдущего отказа
66
Глава 5 Перечень параметров
Параметр
Наименование -
Диапазон установок
Значение -
Показатель
параметра
по умолчанию
U01.07
Выходной ток -
0,0 3000,0 A
0,0 A
⊙
при возникновении
предыдущего отказа
U01.08
Напряжение шины -
0 1200 В
0 В
⊙
при возникновении
предыдущего отказа
U01.09
Общее время работы -
0 65 535 ч
0 ч
⊙
при возникновении
предыдущего отказа
U01.10
Код пред-предыдущего
Одинаков с U01.00
0
⊙
отказа
U01.11
Рабочая частота -
0,00 Fup
0,00 Гц
⊙
при возникновении -
пред-предыдущего отказа
U01.12
Выходной ток -
0,0 3000,0 A
0,0 A
⊙
при возникновении -
пред-предыдущего отказа
U01.13
Напряжение шины при
0 1200 В
0 В
⊙
возникновении -
до предыдущего отказа
U01.14
Общее время работы -
0 65 535 ч
0 ч
⊙
при возникновении -
пред-предыдущего отказа
U01.15
Предыдущие 3 категории
Одинаков с U01.00
Err00
⊙
отказов
U01.16
Предыдущие 4 категории
Одинаков с U01.00
Err00
⊙
отказов
U01.17
Предыдущие 5 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.18
Предыдущие 6 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.19
Предыдущие 7 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.20
Предыдущие 8 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.21
Предыдущие 9 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.22
Предыдущие 10 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.23
Предыдущие 11 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.24
Предыдущие 12 категорий
Одинаков с U01.00
Err00
⊙
отказов
U01.25
Предыдущие 13 категорий
Одинаков с U01.00
Err00
⊙
отказов
Глава 5 Перечень параметров
67
Глава 6 Спецификация параметров
Группа F00: Системные параметры
F00.00
Настройка пароля пользователя
Диапазон: 0 65535
По умолчанию: 0
Установка пароля:
В качестве пользовательского пароля может быть установлено ненулевое число путем ввода этого
пароля в F00.00 и нажатия клавиши ENT, чтобы подтвердить пароль. Установка пароля вступит в силу,
когда клавиатура не используется в течение 2 минут или когда питание отключается и снова включается.
После того как пароль был установлен и вступил в силу, нужно ввести правильный пароль, чтобы войти
в систему меню. Если введенный пароль неправилен, нет возможности просматривать или изменять
параметры.
Смена пароля:
Доступ к F00.00 после ввода первоначального пароля (в этой точке F00.00 отображает настройку пользо-
вательского пароля) и ввод нового пароля в соответствии с вышеприведенной процедурой.
Очистка пароля:
Доступ к F00.00 после ввода первоначального пароля (в этой точке F00.00 отображает настройку пользо-
вательского пароля). F00.00 устанавливается как 0, и нажимается клавиша ENT, чтобы выполнить под-
тверждение. Таким образом, пароль успешно очищен, и функция защиты с использованием пароля
заблокирована.
F00.01
Отображение параметров
Диапазон: 0 2
По умолчанию: 0
0: Отображение всех кодов функций.
1: Отображение F00.00-F00.01 и кода функции настройки пользователя.
2: Отображение F00.00-F00.01 и кода функции, отличной от заводской настройки
F00.02
Защита параметров
Диапазон: 0 1
По умолчанию: 0
0: Разрешение программирования всех параметров.
1: Разрешение программирования только этого параметра.
F00.03
Отображение типа G/P
Диапазон: 0 1
По умолчанию: 0
0: Тип G (нагрузка с постоянным крутящим моментом).
1: Тип P (нагрузка с переменным крутящим моментом, например, вентилятор или насос).
F00.04
Инициализация параметров
Диапазон: 0 6
По умолчанию: 0
0: Нет операций.
1: Восстановление всех параметров до заводских значений по умолчанию (исключая параметры двигателя).
Если F00.04 устанавливается как 1, большинство кодов функции восстанавливается до настроек по умол-
чанию, кроме параметров двигателя, регистрации неисправностей, накопленного времени эксплуатации
и накопленного времени включения.
2: Очистка регистрации неисправностей.
Если F00.04 будет установлена как 2, все записи о неисправностях группы U01 будут очищены.
3: Возврат к текущим параметрам пользователя.
Если F00.04 будет установлена как 3, текущие настройки параметра будут сохранены в памяти, что помо-
жет восстановить настройку, если выполнена неправильная операция с параметром.
68
Глава 6 Спецификация параметров
4: Восстановление всех параметров из запомненной копии параметров.
Если F00.04 будет установлена как 4, восстанавливаются предыдущие резервные копии пользователь-
ских параметров.
5: Возврат всех параметров к заводским настройкам (включая параметры двигателя).
Одинаково с 1 (включая параметры двигателя).
6: Сброс рассеивания мощности.
После настройки F00.04 на 6 производится сброс параметра U00.35.
F00.05
Копирование параметров
Диапазон: 0 3
По умолчанию: 0
0: Нет операции.
1: Передача всех параметров, кроме группы U, к UP/DOWNLOAD.
2: Загрузка всех параметров в UP/DOWNLOAD, кроме F08-F09 для привода.
3: Загрузка всех параметров UP/DOWNLOAD в привод.
* UP/DOWNLOAD - дополнительные части.
F00.06
Режим редактирования параметров
Диапазон: 0 2
По умолчанию: 0
0: Доступно для редактирования через клавиатуру и RS485.
1: Доступно для редактирования через клавиатуру.
2: Доступно для редактирования через RS485.
F00.08
Двигатель 1, режим управления
Диапазон: 0 1
По умолчанию: 1
0: Управление V/f,
Управление при постоянном отношении «напряжение - частота». Применимо к таким случаям, когда экс-
плуатационные требования к приводу не строгие, или когда используется один привод, чтобы привести
в движение несколько двигателей, или когда трудно идентифицировать параметры двигателей пра-
вильно, и т. д. Когда выбран режим двигателя 1 под управлением V/f, необходимо правильно установить
параметры, связанные с группой F09.
1: Векторное бессенсорное управление 1.
Это помогает достигать высокоэффективного управления без кодера и предусматривает сильную адапти-
руемость нагрузки. При этом выборе правильно установите параметры групп F08 и F09.
2: Векторное бессенсорное управление 2.
Это помогает достигать высокоэффективного управления без кодера. Этот метод управления превосходит
векторное бессенсорное управление. При этом выборе правильно установите параметры двигателя
группы F08 и параметры векторного управления группы F10.
F00.09
Режим входа DI7/HI
Диапазон: 0 1
По умолчанию: 0
0: Цифровой вход 7.
1: Импульсный вход.
F00.10
Режим входов AI1\AI2\AI3
Диапазон: 000 111
По умолчанию: 0
Единицы: AI1.
0: Аналоговый вход.
1: Цифровой вход.
Десятки: AI2 (то же самое, как для AI1).
Сотни: AI3 (то же самое, как для AI1).
Глава 6 Спецификация параметров
69
F00.11
Режим выхода Y2/HO
Диапазон: 0 1
По умолчанию: 0
0: Вывод цифрового выхода 2.
1: Импульсный выход.
F00.12
ШИМ-оптимизация
Диапазон: 000 123
По умолчанию: 000
Единицы: режим модуляции ШИМ.
0: Фиксированная несущая.
Несущая инвертора представляет собой фиксированное значение, установленное в F00.12.
1: Случайная несущая.
Несущая инвертора будет изменяться с выходной частотой по линейному закону. Верхние/нижние несу-
щие частоты находятся под управлением F00.14 и F00.15.
3: Ограничение случайной несущей.
Инвертор может отрегулировать значение несущей, основанное на случайной несущей, температуре несу-
щей и токе несущей, предохраняя себя от перегрева.
Десятки: режим модуляции ШИМ.
0: 7-сегментный режим.
1: 5-сегментный режим.
2: Автоматическое переключение между пяти- и семисегментным режимами.
Этот выбор допустим только для управления V/f. Когда выбран 5-сегментный режим, привод имеет низ-
кую скорость подъема температуры, но сравнительно высокий уровень гармоник тока. При 7-сегментном
режиме он имеет относительно высокий рост температуры, но достаточно низкий уровень гармоник.
При конфигурации SVC ШИМ будет иметь 7-сегментный режим.
Сотни: Регулировка перемодуляции.
0: Заблокировано.
1: Разрешено.
При низком напряжении сети или длительной тяжелой работе перемодуляция может улучшить использо-
вание напряжения и расширить максимальную отдаваемую мощность привода. Этот параметр вступает
в силу только для управления V/f, в то время как перемодуляция разрешена все время при конфигурации
SVC.
F00.13
Несущая частота
Диапазон: 0,700 16,000 кГц
По умолчанию: -
Определяется моделью
На более низкой несущей частоте ток на выходе привода порождает высшие гармоники, потери двигателя
увеличиваются и температурные помехи и помехи двигателя повышаются, но температура привода, ток
утечки привода и помехи привода на внешние устройства становятся ниже или вообще отсутствуют.
На более высокой несущей частоте температура привода повышается, ток утечки привода больше
и помехи привода на внешние устройства больше. Однако потери двигателя и помехи будут меньше,
а температура двигателя понизится.
В таблице ниже приведены диапазон настройки и заводская настройка по умолчанию несущей частоты
ШИМ-привода при различной номинальной мощности.
Номинальная мощность инвертора
Диапазон
По умолчанию
≤ 15 кВт
0,7 16 кГц
4 кГц
18,5 45 кВт
0,7 8 кГц
4 кГц
55 75 кВт
0,7 6 кГц
3 кГц
≥ 90 кВт
0,7 3 кГц
2 кГц
Метод настройки несущей частоты ШИМ:
1. Когда линия до двигателя слишком длинная, уменьшите несущую частоту.
70
Глава 6 Спецификация параметров
2. Когда крутящий момент на низкой скорости является неустойчивым, уменьшите несущую частоту.
3. Если привод генерирует неблагоприятные помехи на окружающее оборудование, уменьшите несущую частоту.
4. Если ток утечки привода слишком большой, уменьшите несущую частоту.
5. Если наблюдается относительно сильный перегрев привода, уменьшите несущую частоту.
6. Если перегрев двигателя относительно высокий, увеличьте несущую частоту.
7. Если помехи двигателя относительно большие, увеличьте несущую частоту.
ВНИМАНИЕ! УВЕЛИЧЕНИЕ НЕСУЩЕЙ ЧАСТОТЫ МОЖЕТ УМЕНЬШИТЬ ПОМЕХИ ДВИГАТЕЛЯ И ВЫДЕЛЕНИЕ ТЕПЛА,
НО ЭТО УВЕЛИЧИТ ТЕМПЕРАТУРУ ИНВЕРТОРА. КОГДА НЕСУЩАЯ ЧАСТОТА ВЫШЕ ЧАСТОТЫ ПО УМОЛЧАНИЮ, НОМИ-
НАЛЬНАЯ МОЩНОСТЬ ПРЕОБРАЗОВАТЕЛЯ ДОЛЖНА БЫТЬ УМЕНЬШЕНА НА 5 % НА КАЖДЫЙ ДОПОЛНИТЕЛЬНЫЙ
1 КГЦ НЕСУЩЕЙ ЧАСТОТЫ.
F00.14
Верхняя несущая частота
Диапазон: 0,700 16,000 кГц
По умолчанию: 8,000 кГц
F00.15
Нижняя несущая частота
Диапазон: 0,700 16,000 кГц
По умолчанию: 2,000 кГц
Несущая инвертора изменится с выходной частотой по линейному закону. Верхние/нижние несущие
частоты находятся под управлением параметров F00.14 и F00.15.
F00.16
Напряжение на выход
Диапазон: 5,0 150,0 %
По умолчанию: 100,0 %
Регулирует процент от выходного напряжения относительно входного напряжения.
F00.17
AVR
Диапазон: 0 2
По умолчанию: 0
0: Заблокирован.
1: Разрешен.
2: AVR заблокировано, если напряжение шины постоянного тока > номинального напряжения шины постоянного
тока, и разрешено, если напряжение шины постоянного тока ≤ номинального напряжения шины постоянного тока.
F00.18
Управление вентилятором
Диапазон: 0 1
По умолчанию: 1
После того как питание будет включено, работа вентилятора переходит в режим управления после работы
в течение 2 минут независимо от рабочего состояния инвертора.
0: Вентилятор запускается прямо после того, как включается инвертор.
1: Вентилятор работает, когда привод переменного тока находится в состоянии «работа». Когда привод перемен-
ного тока останавливается, вентилятор работает, если температура радиатора выше 42 °C, и прекращает рабо-
тать, если температура радиатора ниже 38 °C.
F00.19
Заводской пароль
Диапазон: 0 65 535
По умолчанию: 0
Заводской параметр
F00.20
Номинальная мощность инвертора
Диапазон: 0,2 710,0 кВт
По умолчанию: Определяется моделью
F00.21
Номинальное напряжение инвертора
Диапазон: 220 380 В
По умолчанию: Определяется моделью
F00.22
Номинальная сила тока инвертора
Диапазон: 0,1 1500,0 A
По умолчанию: Определяется моделью
F00.23
Версия программы
Диапазон: 0.01 99.99
По умолчанию: Определяется моделью
Параметры приведены только для ссылки и не могут быть отредактированы.
F00.24
Пароль дилера
Диапазон: 0 65 535
По умолчанию: 0
F00.25
Установка времени работы
Диапазон: 0 65 535 ч -
По умолчанию: 0
(0 - недопустимо)
Когда общее время работы F00.25, инвертор работать не будет. Когда нужна настройка F00.24,
надо разблокировать паспорт дилера F00.24 и после настройки времени ввести паспорт дилера
для блокировки.
• Настройка этого параметра может вызвать неправильную работу инвертора, необходимо регулировать
параметр очень осторожно.
Глава 6 Спецификация параметров
71

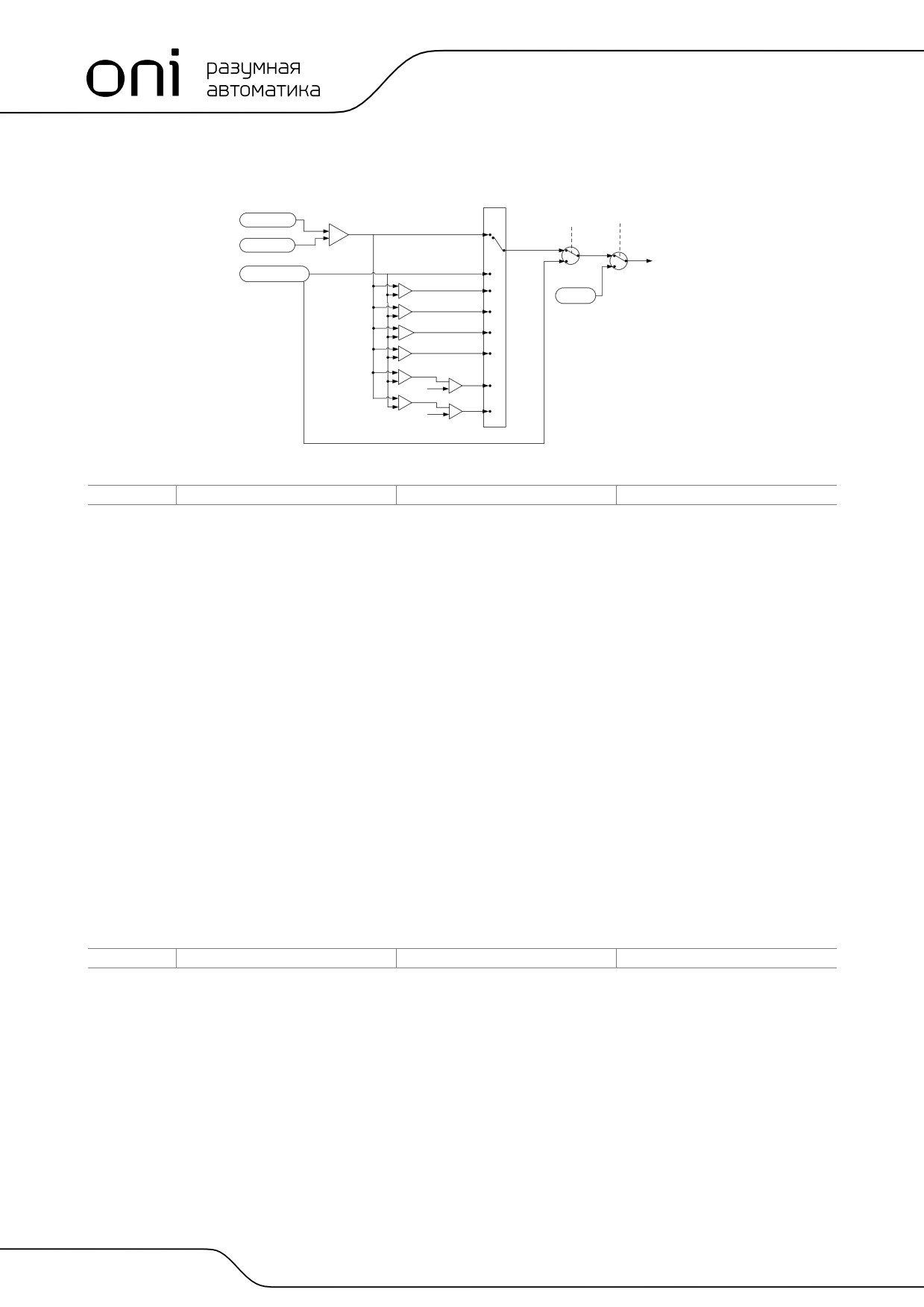

Группа F01: Частотные команды
Клемма ВВЕРХ/
Переключающаяся
Переключающаяся
ВНИЗ
клемма
клемма
0
+
Источник сигнала
ведущей частоты
Сигнал управления
частотой
Источник сигнала
1
вспомогательной частоты
2
+
Толчковая
частота
-
3
4
Макс
Мин
5
+
x
6
AI1
+
7
AI2
x
Рисунок 6.1
F01.00
Выбор источника частоты
Диапазон: 0 7
По умолчанию: 0
0: Источник задающей частоты.
Частотный источник определяется источником задающей частоты F01.01.
1: Вспомогательный частотный источник.
Частотный источник определяется источником вспомогательной частоты F01.03.
2: Задающая + Вспомогательная.
Источник частоты определяется Задающей + Вспомогательной частотой.
3: Задающая - Вспомогательная.
Источник частоты определяется Задающей - Вспомогательной частотой.
4: МАКС (Задающая, Вспомогательная).
Источник частоты определяется выражением МАКС (Задающая, Вспомогательная).
5: МИН (Задающая, Вспомогательная).
Источник частоты определяется выражением МИН (Задающая, Вспомогательная).
6: AI1 (Задающая + Вспомогательная).
Источник частоты определяется выражением AI1 (Задающая + Вспомогательная).
7: AI2 (Задающая + Вспомогательная).
Источник частоты определяется выражением AI2 (Задающая + Вспомогательная).
F01.01
Источник управления частотой
Диапазон: 0 9
По умолчанию: 1
00: Цифровая настройка (F01.02).
Когда инвертор включен, значение F01.02 берется как источник задающей частоты.
1: Потенциометр клавиатуры.
2: Аналоговый вход AI1.
AI1 и AI2 является программируемым входом напряжения (0-10 В) и токовым входом (0-20 мА). Входы
напряжения или тока могут быть выбраны с помощью перекидных переключателей AI1 и AI2 на панели
управления.
Когда используется аналоговый вход напряжения/тока на приводе, схема соединения показана
на рисунке 6.2.
72
Глава 6 Спецификация параметров
Аналоговый ввод АI1
AI1
Аналоговый
ввод AI2
AI2
Инвертор
GND
Рисунок 6.2

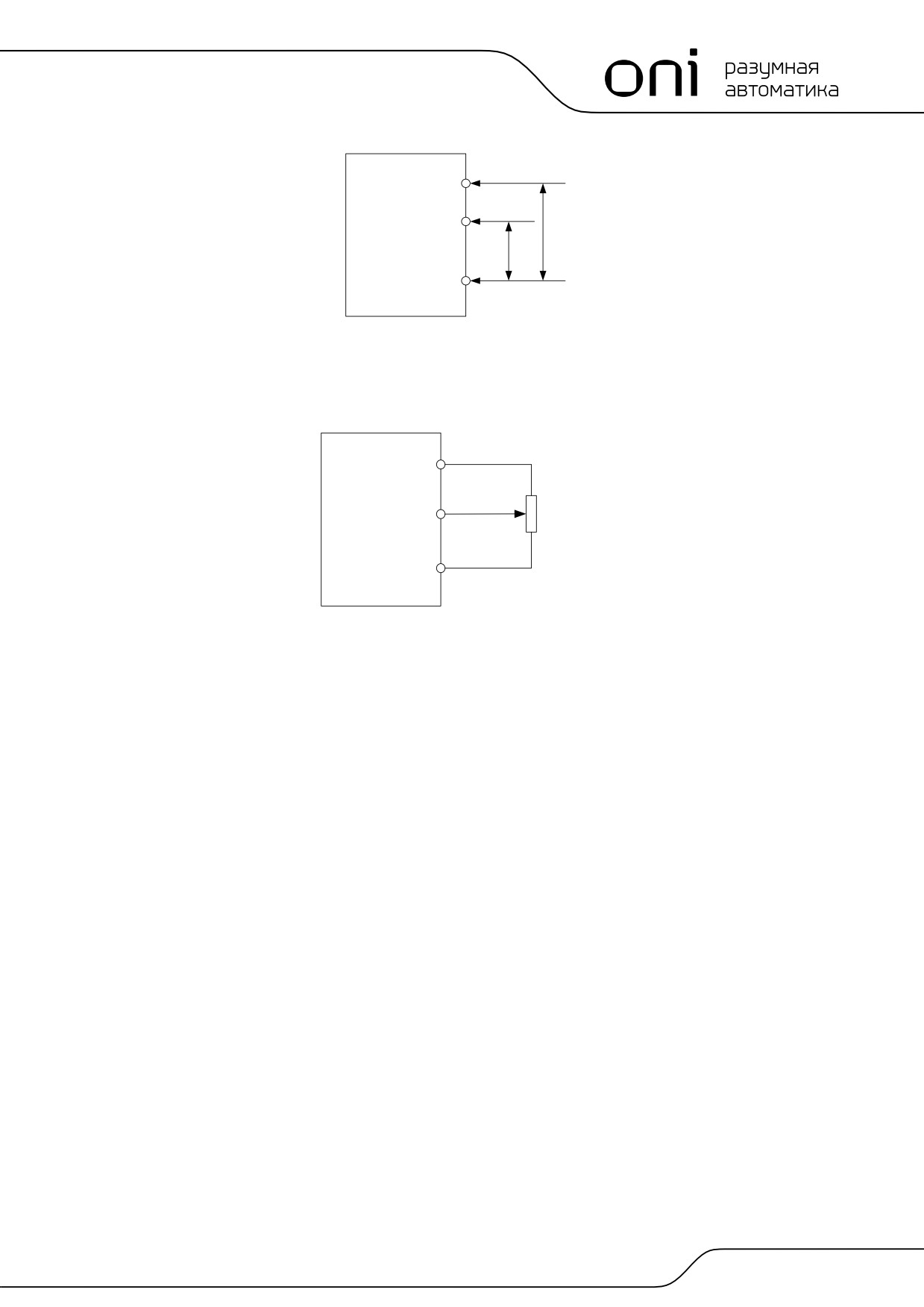

Если используется источник питания 10 В внутри диска с потенциометром, схема подключения отобража-
ется как на рисунке 6.3. Обратите внимание, что переключатель должен быть переключен в сторону вход-
ного напряжения.
+10V
AI(i)
Регулируемый
(i=1,2)
резистор
Инвертор
GND
Рисунок 6.3
3: Через канал связи.
Старший компьютер является командным источником задающей частоты привода с помощью стандарт-
ного последовательного интерфейса RS485 на приводе. См. группу F15 и приложение к этому руковод-
ству для получения дальнейшей информации о коммуникационном протоколе, программировании и т. д.
4: Многоступенчатый.
В многоступенчатом режиме комбинации различных состояний вывода DI соответствуют различным
наборам частот. A650 поддерживает максимум 16 скоростей, порождаемых 16 комбинациями состояний
четырех выводов DI (распределенных в функциях 13-16) в группе F04. Множественные ссылки указы-
вают на проценты от значения F01.08 (максимальная частота).
Если вывод DI используется для многоступенчатой функции, необходимо выполнить связанные настройки
в группе F04.
5: ПЛК.
Команда задающей частоты определяется простым ПЛК. См. параметр группы F12 для получения деталь-
ной информации.
6: Выход процесса ПИД.
Команда задающей частоты определена результатами вычисления процессом ПИД замкнутого типа.
См. параметр группы F13 для получения детальной информации.
7: Импульсный вход DI7/HI.
Если выбрано это значение параметра, командная частота будет определяться только частотой входных
импульсов через вывод DI7/HI. В таком случае F00.09 должен быть установлен как 1. Соответствующее
соотношение между частотой импульсов и командной частотой определено в F06.32-F06.35.
8: AI2.
Команда задающей частоты определена аналоговым входным сигналом AI2.
Глава 6 Спецификация параметров
73
9: AI3.
Команда задающей частоты определена аналоговым входным сигналом AI3.
F01.02
Цифровая настройка задающей
Диапазон: 0,00 Fmax
По умолчанию: 50,00 Гц
частоты
Когда выбор источника задающей частоты F01.01 установлен как 1, это значение параметра будет
начальным значением для команды задающей частоты.
F01.03
Источник управления -
Диапазон: 0 9
По умолчанию: 0
вспомогательной частотой
0: Цифровая настройка (F01.04).
Когда инвертор включен, значение F01.02 берется как источник задающей частоты.
1: Потенциометр клавиатуры.
Команда вспомогательной частоты определяется потенциометром на клавиатуре.
2: Аналоговый вход AI1.
Команда вспомогательной частоты определяется аналоговым входом AI1.
3: По каналу связи.
Старший компьютер является источником команды вспомогательный частоты привода, информация
передается через стандартный интерфейс RS485 на приводе.
4: Многоступенчатый.
Команда вспомогательной частоты определяется мультиссылкой. См. параметр группы F04 для получения
более детальной информации.
5: ПЛК.
Команда вспомогательной частоты определяется простым ПЛК. См. параметр группы F12 для получения
более детальной информации.
6: Выход процесса ПИД.
Команда вспомогательной частоты определяется результатом вычисления процесса ПИД. См. параметр
группы F13 для получения более детальной информации.
7: Импульсный вход DI7/HI.
Команда вспомогательной частоты определяется импульсным входом DI7/HI.
8: AI2.
Команда вспомогательной частоты определяется аналоговым входным сигналом AI2.
9: AI3.
Команда вспомогательной частоты определяется аналоговым входным сигналом AI3.
F01.04
Цифровая настройка -
Диапазон: 0,00 Fmax
По умолчанию: 50,00 Гц
вспомогательной частоты
Когда команда вспомогательной частоты F01.03 установлена как 0, это значение параметра должно быть
начальным значением команды вспомогательной частоты.
F01.05
Диапазон вспомогательной частоты
Диапазон: 0 1
По умолчанию: 0
0: Относительно максимальной частоты.
1: Относительно задающей частоты.
См. спецификации F01.06 для получения более детальной информации.
F01.06
Коэффициент вспомогательной
Диапазон: 0,0 150,0 %
По умолчанию: 100,0 %
частоты
F01.05 и F01.06 определит конечную выходную величину команды вспомогательной частоты.
74
Глава 6 Спецификация параметров
Когда F01.05 установлен как 0 (относительно максимальной частоты):
Вспомогательная частота = Вспомогательная частота F01.06.
Когда F01.05 установлен как 1 (относительно задающей частоты), диапазон установки вспомогательной
частоты изменяется в соответствии с задающей частотой:
Вспомогательная частота = Вспомогательная частота F01.06 abs (Задающая частота) / F01.08.
F01.07
Толчковая частота
Диапазон: 0,00 Fmax
По умолчанию: 5,00 Гц
Этот параметр устанавливает несущую частоту в процессе толчковой подачи.
F01.08
Максимальная частота
Диапазон: 20,00 600,00
По умолчанию: 50,00 Гц
Максимальная частота F01.08 - это максимальная допустимая выходная частота привода.
F01.09
Верхний предел частоты
Диапазон: Fdown Fmax
По умолчанию: 50,00 Гц
F01.10
Нижний предел частоты
Диапазон: 0,00 Fup
По умолчанию: 50,00 Гц
Верхний предел частоты F01.09 представляет собой определяемую пользователем максимальную допу-
стимую частоту работы, нижний предел частоты F01.10 - определяемую пользователем минимальную
допустимую частоту работы.
ВНИМАНИЕ:
1. Fup и Fdown должны быть установлены согласно параметрам двигателя на паспортной табличке и режимам работы.
Двигатель не должен долго работать на низкой частоте, иначе срок службы двигателя будет сокращен из-за перегрева.
2. Корреляция Fmax, Fup и Fdown: 0,00 Гц ≤ Fdown ≤ Fup ≤ Fmax ≤ 600,00 Гц.
F01.11
Действие когда заданная частота
Диапазон: 0 1
По умолчанию: 0
ниже, чем нижний предел частоты
F01.12
Время работы на нижнем пределе
Диапазон: 0,0 6000,0 с
По умолчанию: 0,0 с
частоты
0: Работа на нижней предельной частоте.
В случае если частота команды ниже нижней предельной частоты, работа должна осуществляться на ниж-
ней предельной частоте.
1: Запуск при 0 Гц должен быть активирован после временной задержки.
Если частота команды ниже нижней предельной частоты, должен быть активирован запуск при 0 Гц после
временной задержки, установленной в F01.12. Когда нижняя предельная частота равна 0, это ограниче-
ние недействительно.
F01.13
Частотная коррекция начальной
0,00 600,00 Гц
50,00 Гц
частоты
F01.14
Компенсация частоты каждые 50 Гц
0,00 50,00 Гц
0,00 Гц
Когда частота превышает частоту, настроенную F01.13, через каждые превышенные 50 Гц выходная
частота увеличивается пропорционально заданному значению F01.14.
Группа F02: Управление пуском/остановкой
F02.00
Команда запуска
Диапазон: 0 2
По умолчанию: 0
Этот параметр устанавливает источник команды запуска. Команды запуска включают: запуск, останов,
прямой запуск, реверсивный запуск, толчковая подача и т. д.
0: Управление с клавиатуры (светодиод не горит).
Команда управления запуском через клавиши ПУСК, СТОП/СБРОС и МНФ клавиатуры (установите много-
функциональную клавишу МНФ в состояние «Толчок» с помощью параметра F16.00). См. главу 4 о работе
клавиатуры.
Глава 6 Спецификация параметров
75
1: Управление через выводы (светодиод горит).
Команда управления запуском через выводы DI. Выполняет команды FORWARD («ВПЕРЕД») и REVERSE
(«РЕВЕРС») посредством выводов DI. Выбираемые режимы управления - двухпроводный и трехпрово-
дный режим. См. группу F04 для получения детальной информации по обозначению и правилам прово-
дного монтажа выводов DI.
2: Управление через канал связи (мигание светодиода).
Главное устройство в состоянии управлять командой запуска через встроенный интерфейс RS485 при-
вода. См. параметры группы F15 и приложение для получения детальной информации о
программировании.
Команда запуска с клавиатуры, выводов и канала связи может быть переключена выводами «Команда
запуска, переключенная на управление клавиатуры», «Команда запуска, переключенная на управление
через выводы» и «Команда запуска, переключенная на управление через канал связи».
Многофункциональная клавиша МНФ может быть установлена в состояние клавиши «Перемещенные
источники команды запуска» с помощью параметра F16.00. Когда клавиша MF нажата при такой
настройке, команда запуска будет сдвигаться по кругу с управления через клавиатуру на управление
через выводы и на управление через канал связи.
F02.01
Направление движения
Диапазон: 0 1
По умолчанию: 0
0: Прямое направление.
1: Реверсное направление.
Имеется возможность изменить направление вращения двигателя, только изменяя этот параметр и не
изменяя подключение двигателя. Изменение этого параметра эквивалентно обмену любых двух фаз U, V,
W двигателя.
ПРИМЕЧАНИЕ.
Двигатель продолжит работу в первоначальном направлении после инициализации параметра.
Не используйте эту функцию в применениях, где изменение направления вращения двигателя
запрещено после полного ввода системы в действие.
F02.02
Выбор движения вперед/назад
Диапазон: 0 1
По умолчанию: 0
0: Реверсирование разрешено.
1: Реверсирование заблокировано.
При некоторых применениях реверс, вероятно, приведет к повреждению оборудования. Этот параметр
используется для предотвращения обратного хода.
F02.03
Нерабочее время между прямым -
Диапазон: 0,0 6000,0 с
По умолчанию: 0,0 с
и обратным движением
Время простоя с 0Hz выхода в течение переключения от направления вперед к направлению назад или

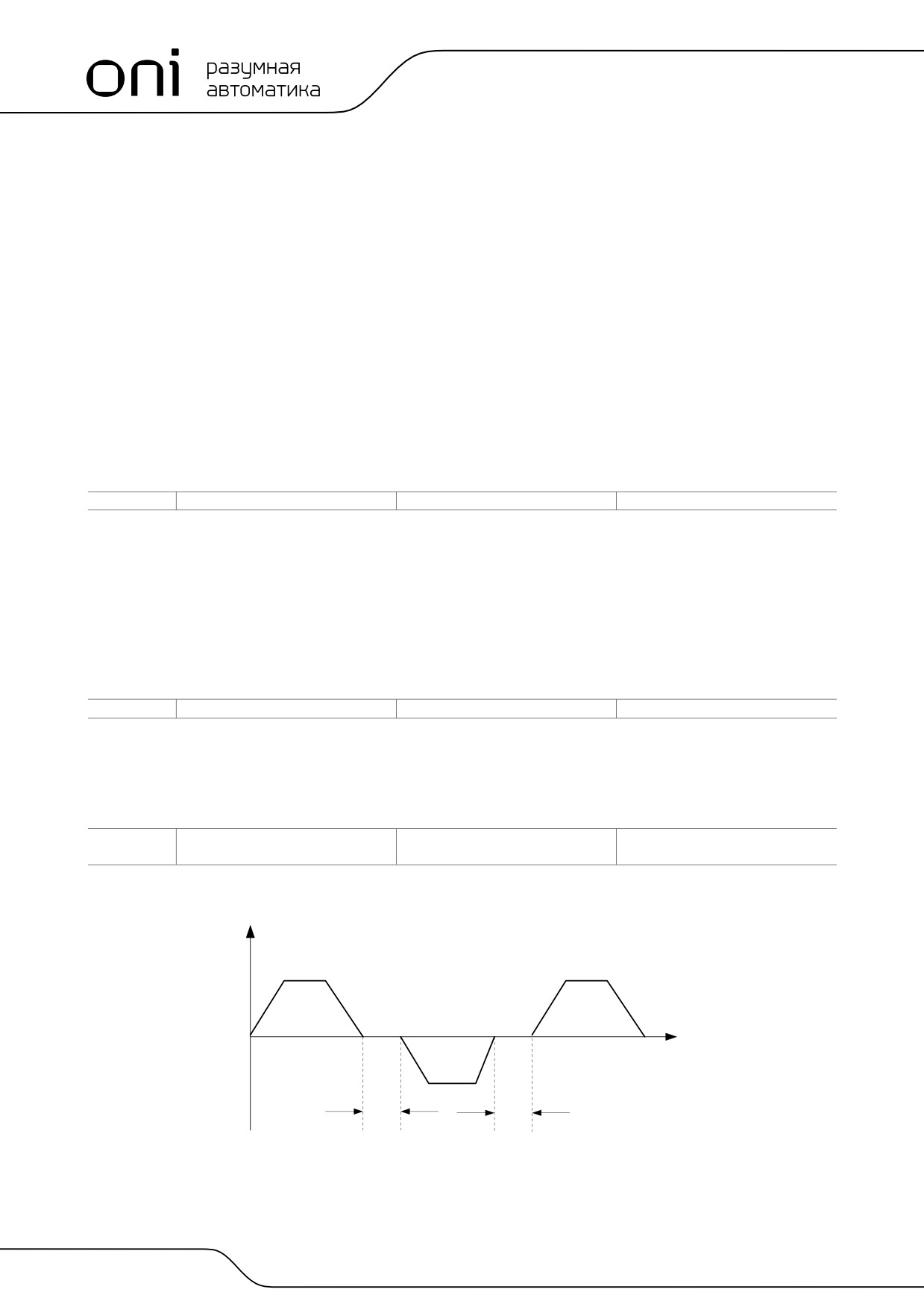

наоборот, как показано на рисунке 6.4.
Выходная частота (Гц)
Время (C)
Время простоя в течение
Время простоя в течение
переключения от направления
переключения от направления
вперёд к направлению назад
вперёд к направлению назад
Рисунок 6.4
76
Глава 6 Спецификация параметров
F02.04
Режим пуска
Диапазон: 0000 1111
По умолчанию: 0000
Разряд единиц: Способ запуска.
0: От начальной частоты.
Если время торможения постоянного тока (F02.08) установлено как 0, привод переменного тока начинает
работать на частоте запуска (F02.05) и держит эту частоту в течение времени, установленного F02.06, а
затем ускоряется до командной частоты в соответствии с методом ускорения и временем ускорения.
Если время торможения постоянного тока (DC) (F02.08) не равно 0, привод переменного тока выполняет
торможение DC сначала, а затем начинается работать на частоте запуска. Это желательно использовать
при применениях с малоинерционной нагрузкой, где двигатель, вероятно, будет вращаться на частоте
запуска.
1: Повторный запуск отслеживания частоты вращения.
Привод переменного тока считывает частоту вращения и направление двигателя, а затем начинает отсле-
живать частоту. Такой плавный запуск обеспечивает безударное вращение двигателя. Это применимо к
перезапуску при аварии нагрузки с большой инерцией. Чтобы гарантировать повторный запуск отслежи-
вания частоты вращения, правильно установите параметры двигателя.
Разряд десятков: Резерв.
Разряд сотен: Отслеживание начального выбора частоты.
0: Начало отслеживания с нулевой частоты.
Когда выбран способ повторного запуска отслеживания частоты вращения, при перезапуске инвертора
выходная частота постенно увеличивается с нулевой до частоты вращения двигателя.
1: Начало отслеживания с максимальной частоты.
Когда выбран способ повторного запуска отслеживания частоты вращения, при перезапуске инвертора
выходная частота инвертора постепенно уменьшвается с максмальной частоты до частоты вращения
двигателя.
Разряд тысяч: Функция приоритета толчка.
0: Отсутствие приоритета толчка.
При одновременном действии стандартного и толчкового старта стандартный старт будет в приоритете.
1: Приоритет толчка.
При одновременном действии стандартного и толчкового старта толчковый старт будет в приоритете.
F02.05
Стартовая частота
Диапазон: 0,00 10,00 Гц
По умолчанию: 0,00 Гц
F02.06
Время удержания стартовой частоты
Диапазон: 0,0 100,0 с
По умолчанию: 0,0 с
Чтобы гарантировать крутящий момент двигателя при запуске привода переменного тока, установите
правильную частоту ввода в действие. Кроме того, чтобы обеспечить возбуждение, когда двигатель запу-
скается, частота ввода в действие должна удерживаться в течение определенного периода.
Частота ввода в действие (F02.05) не ограничена нижним пределом частоты. Если установить требуемую
частоту ниже, чем частота ввода в действие, то привод переменного тока не будет запускаться, а будет
оставаться в дежурном режиме.
В процессе переключения между прямым вращением и вращением в противоположную сторону время
удерживания частоты ввода в действие заблокировано. Время задержки включено не во время разгона,
а во время запуска простого ПЛК.
F02.07
Ток торможения DC перед стартом
Диапазон: 0,0 150,0 %
По умолчанию: 0,0
F02.08
Время торможения DC перед стартом
Диапазон: 0,0 100,0 с
По умолчанию: 0,0
Начальное торможение постоянного тока (DC) обычно используется в процессе повторного запуска при-
вода переменного тока после останова вращения двигателя. Используется предвозбуждение с целью
поддержать магнитное поле привода переменного тока для асинхронного двигателя перед начальным
запуском, чтобы улучшить чувствительность.
Глава 6 Спецификация параметров
77
Начальное торможение DC действительно только для прямого направления запуска (F02.05 = 0). В этом
случае привод переменного тока выполняет торможение DC при установленном тормозном токе ввода в
действие. После времени начального торможения DC приводы переменного тока начинают работать.
Если время начального торможения DC равно 0, привод переменного тока начинает работать прямо без
торможения DC. Чем больше ток торможения DC, тем больше тормозящее усилие.
F02.09
Ток скорости поиска
Диапазон: 0,0 180,0
По умолчанию: 100,0 %
100 % соответствует номинальному току привода. Когда выходной ток привода меньше, чем это значение
параметра, будет считаться, что выходная частота привода была сохранена синхронно с частотой враще-
ния двигателя, и процесс поиска заканчивается.
F02.10
Время замедления скорости поиска
Диапазон: 0,0 10,0
По умолчанию: 1,0 с
Этот параметр устанавливает выходную частоту во время процесса замедления. Это означает время, тре-
буемое для замедления от максимальной частоты до 0. Чем короче время замедления поиска скорости,
тем быстрее будет выполняться поиск. Однако чрезмерно быстрый поиск может вызвать неточность его
результата.
F02.11
Коэффициент скорости поиска
Диапазон: 0,01 5,00
По умолчанию: 0,30
Коээфициент поиска по скорости.
F02.12
Способ остановки
Диапазон: 0 1
По умолчанию: 0
0: Линейное изменение для остановки.
При получении команды останова привод постепенно уменьшает выходную частоту согласно установлен-
ному времени замедления и останавливается, когда частота достигает 0.
1: Останов по инерции.
При получении команды останова привод немедленно блокирует выход и двигатель останавливается по
механической инерции.

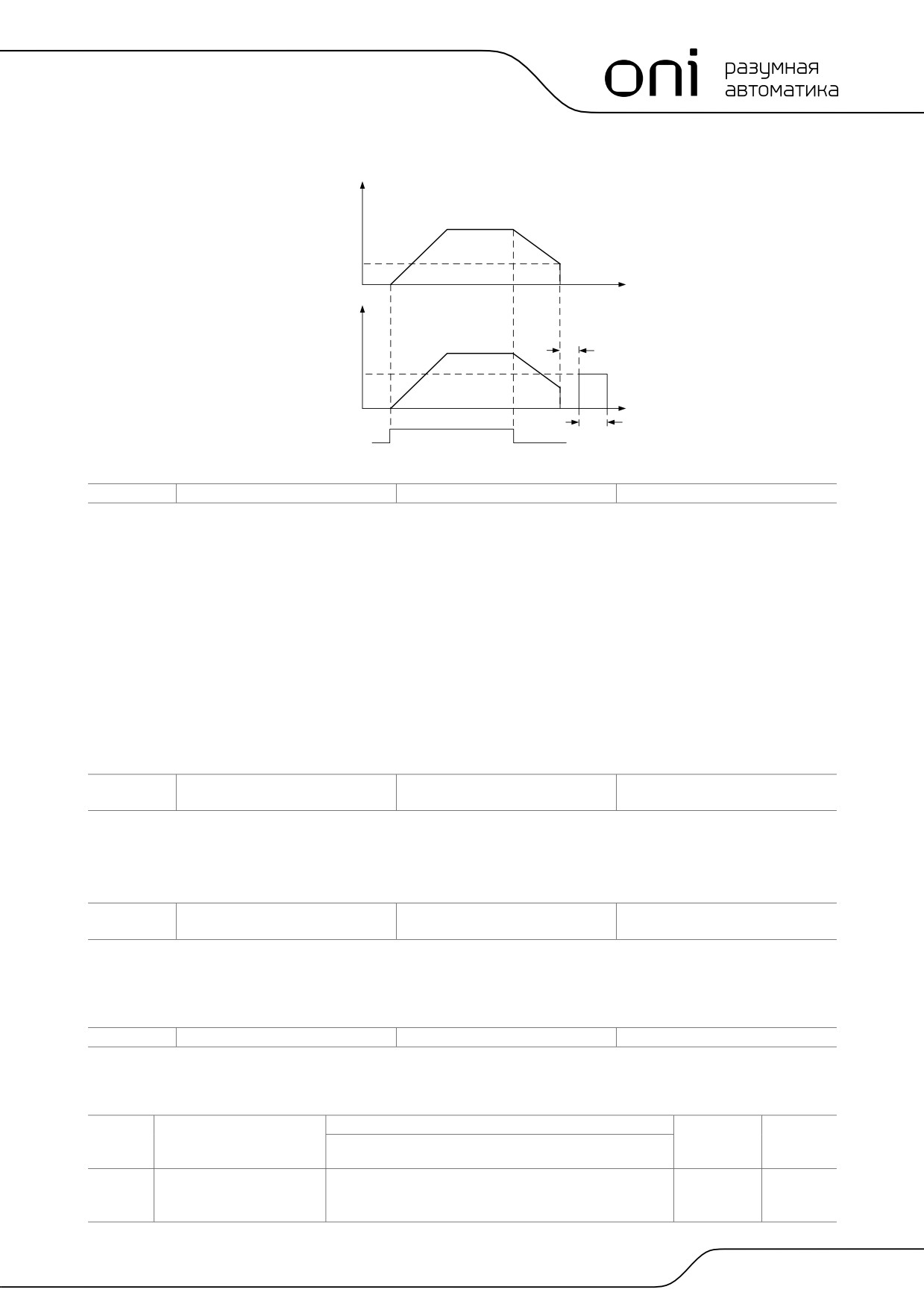

F02.13
Стартовая частота торможения DC
Диапазон: 0,00 50,00 Гц
По умолчанию: 2,00 Гц
F02.14
Ток торможения DC
Диапазон: 0,0 150,0 %
По умолчанию: 0,0 %
F02.15
Время ожидания -
Диапазон: 0,0 30,0 с
По умолчанию: 0,0 с
перед торможением DC
F02.16
Время торможения DC
Диапазон: 0,0 30,0 с
По умолчанию: 0,0 с
Начальная частота останова торможения DC:
В течение процесса замедления до останова привод переменного тока начинает торможение DC, когда
несущая частота ниже, чем значение, установленное в F02.13.
Тормозной ток DC останова:
Этот параметр определяет ток на выходе при торможении DC и процент относительно базового значения.
Если номинальный ток двигателя меньше или равен 80 % от номинального тока привода переменного
тока, базовое значение равно номинальному току двигателя.
Если номинальный ток двигателя больше 80 % от номинального тока привода переменного тока, базовое
значение равно 80 % от номинального тока привода переменного тока.
Время ожидания торможения DC останова:
Когда несущая частота уменьшается до начальной частоты торможения DC останова, привод переменного
тока останавливает выход в течение определенного периода, и затем начинается торможение DC. Это
предотвращает возникновение неисправностей.
Время торможения DC останова:
Этот параметр определяет время задержки торможения DC. Если оно устанавливается как 0, торможение
постоянного тока отменяется.
ВНИМАНИЕ! ЕСЛИ ЕСТЬ СИГНАЛ ТОРМОЖЕНИЯ DC ОТ ВНЕШНЕГО ВЫВОДА ПРИ ОСТАНОВЕ, ТО ВРЕМЯ ТОРМОЖЕ-
НИЯ DC УСТАНАВЛИВАЕТСЯ КАК БОЛЬШЕЕ ЗНАЧЕНИЕ МЕЖДУ АКТИВНЫМ ВРЕМЕНЕМ ВЫВОДА И ВРЕМЕНЕМ, УСТА-
НОВЛЕННЫМ В F02.16.
78
Глава 6 Спецификация параметров
Процесс торможения DC останова показан на следующем рисунке.
Выходная частота (Гц)
Стартовая частота
торможения DC
Время (С)
Время ожидания
торможения DC останова
Выходное напряжение RMS
Время (с)
Команда запуска
Время останова DC торможения
Рисунок 6.5 - Процесс торможения DC останова
F02.17
Динамическое торможение
Диапазон: 0 3
По умолчанию: 0
Когда разрешено динамическое торможение, то, чтобы достигнуть быстрого замедления, электрическая
энергия, сгенерированная в процессе замедления, должна быть преобразована в тепловую энергию,
потребляемую тормозным резистором. Этот метод торможения применяется к торможению нагрузки с
высокой инерцией или в ситуациях, требующих быстрого останова. В таком случае необходимо выбрать
соответствующий динамический тормозной резистор и блок торможения. Приводам переменного тока
мощностью 30 кВт и ниже обеспечивается стандартный встроенный тормозной блок. Встроенный тормоз-
ной блок является дополнительным для приводов переменного тока мощностью 37-75 кВт.
0: Заблокирован.
1: Разрешен.
2: Разрешен при работе.
3: Разрешен при замедлении.
F02.18
Напряжение динамического -
480 800 В
700 В
торможения
Этот параметр относится только к приводам со встроенным тормозным блоком.
Когда напряжение шины привода переменного тока достигает значения F02.18, динамический тормоз
должен сработать. Энергия должна быстро выделяться через тормозной резистор. Это значение исполь-
зуется, чтобы регулировать влияние торможения тормозного блока.
F02.19
Коэффициент использования -
Диапазон: 5,0 100,0 %
По умолчанию: 100,0 %
торможения
Это значение действительно только для привода переменного тока с внутренним блоком торможения и
используется для регулировки продолжительности включения блока торможения. Чем больше значение
этого параметра, тем лучше будет результат торможения. Однако слишком большее значение вызывает
большие колебания напряжения шины привода переменного тока в течение процесса торможения.
F02.20
Выбор выхода 0 Гц
Диапазон: 0 1
По умолчанию: 0
0: Нет выходного напряжения.
1: Выходное напряжение присутствует.
F02.21
Выбор повторного запуска
0: Отключено
0
△
после прекращения подачи
1: Активно
тока
F02.22
Время ожидания повторного
0,0 10,0 с
0,5 с
△
запуска после прекращения
подачи тока
Глава 6 Спецификация параметров
79
содержание .. 3 4 5 6 ..
