Преобразователь частоты векторный А650. Руководство по эксплуатации (Издание 1) - часть 2
Подпорка клавиатуры
64±0,50
80±0,50
Модуль
Монтажная панель
клавиатуры
(толщина не превышает 1,5 мм)
1
2
Разобрать клавишную панель можно надавив
0,75-2,2 кВт: Размер отверстия
4,0-630 кВт: Размер отверстия
крестообразной отверткой на четыре защелки
в монтажной пластине
в монтажной пластине
собратной стороны клавиатуры

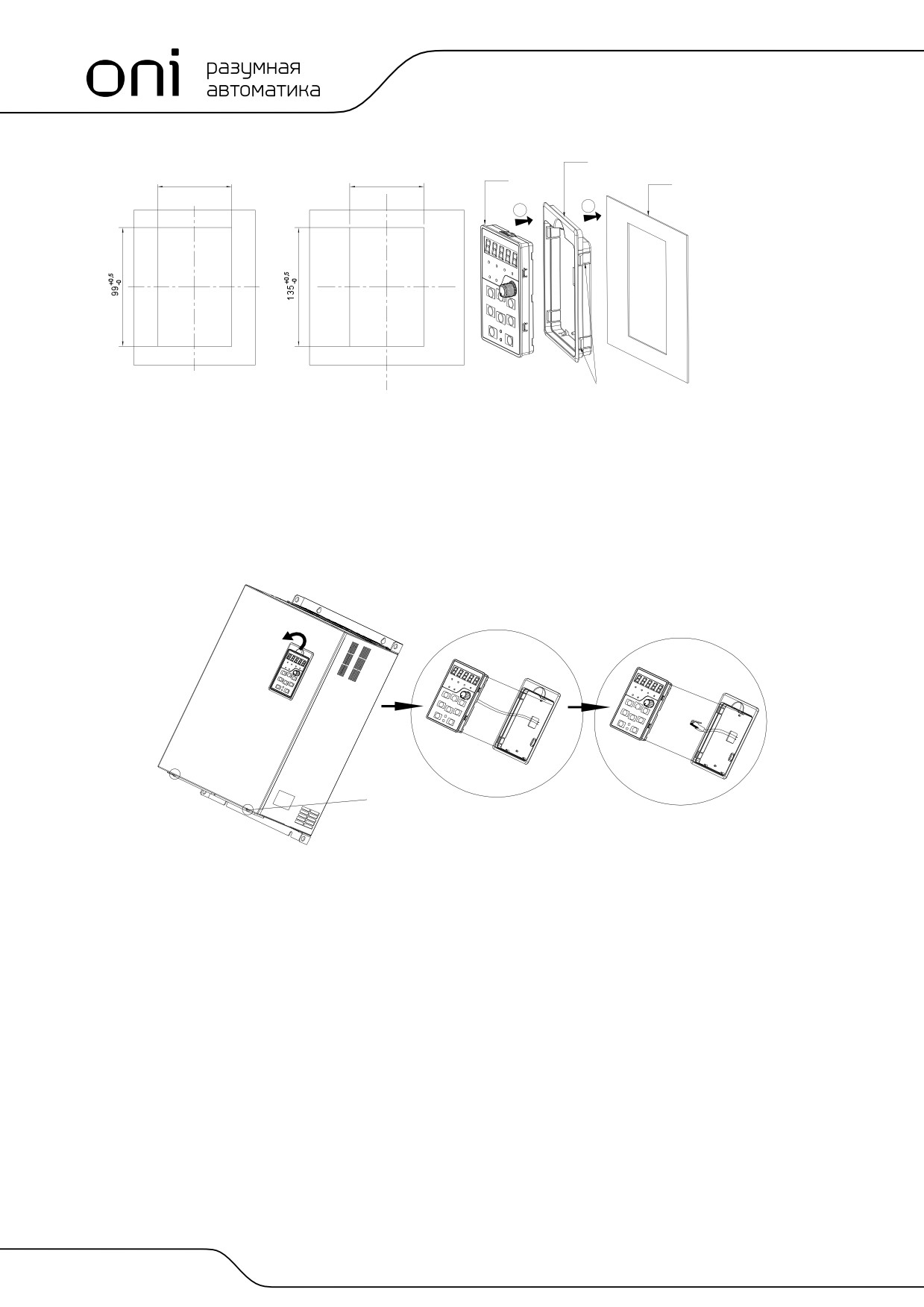

Рисунок 2.11 - 4,0 630 кВт. Схема установки внешней клавиатуры
2.8
18,5-75 кВт. Операция по открытию пластины
клавиатуры
шуруп
Рисунок 2.12
1. Выньте клаватуру из пластины для клавиатуры.
2. Отсоедините кабель от клавиатуры, через отверстие в панели для клавиатуры вставьте кабель в корпус.
3. Для открытия передней части открутите 2 шурупа.
16
Глава 2 Информация о продукте
Глава 3 Установка и проводной монтаж
3.1
Окружающая среда для установки
1. Температура окружающей среды должны быть в диапазоне от минус 10 до плюс 40 С.
2. Привод должен быть установлен на негорючей поверхности объекта с достаточным окружающим пространством для
рассеяния тепла.
3. Установка должна быть выполнена в месте, где вибрация меньше 5,9 м/с2 (0,6 g).
4. Избегайте влажности и прямых солнечных лучей.
5. Предохраняйте вентилятор от воздействия масла, пыли и металлических частиц.
6. Не устанавливайте устройство в местах, где в воздухе содержатся огнеопасные, коррозионно-активные, взрывчатые
или другие вредные газы.
7. Предохраняйте привод от попадания внутрь остатков сверления, концов проводки и винтов.
8. Вентиляционная часть привода должна быть установлена как можно дальше от запыленной среды (например, тек-
стильного оборудования с волоконными частицами и химического оборудования, заполненного коррозионно-актив-
ными газами или покрытого пылезащитным чехлом).
3.2
Направление установки, пространство и охлаждение
В A650 встроен вентилятор для принудительного воздушного охлаждения. A650 должен быть установлен
вертикально ради хорошей циркуляции для охлаждения. Нужно оставить достаточно пространства между
A650 и его периферийными объектами. Несколько A650 могут быть установлены в ряд по горизонтали и
вертикали. См. рисунки 3.3 и 3.4 для получения информации о требуемом пространстве, возможности
рассеивания тепла и расходе воздуха по массе.
Установка инвертора серии A650 может быть выполнена тремя способами:
Настенный монтаж (подходит для 400 Вт (включительно)).
Настенный монтаж (подходит для 132 кВт (включительно)).
ЗАМЕЧАНИЕ
0,75-15 кВт требуется устанавливать на дополнительные подвесные ножки; 18,5-132 кВт не тре-
буется устанавливать на дополнительные подвесные ножки.
Напольная установка (подходит для инверторов 90-630 кВт).
Настенное крепление
Сквозная установка
Рисунок 3.1 - Методы установки
Глава 3 Установка и проводной монтаж
17

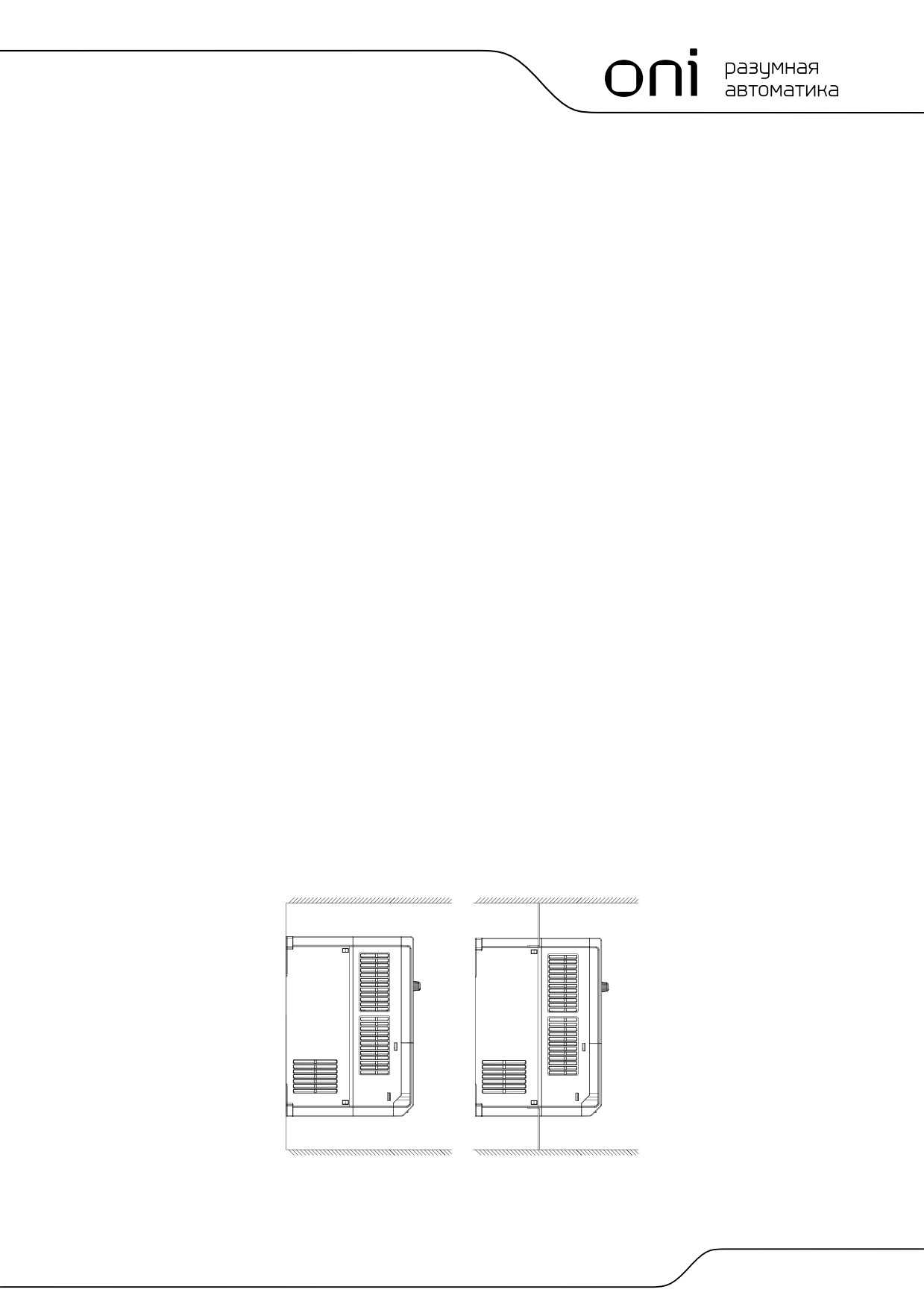

3.2.1
Одиночная установка
Настенное крепление
Сквозная установка

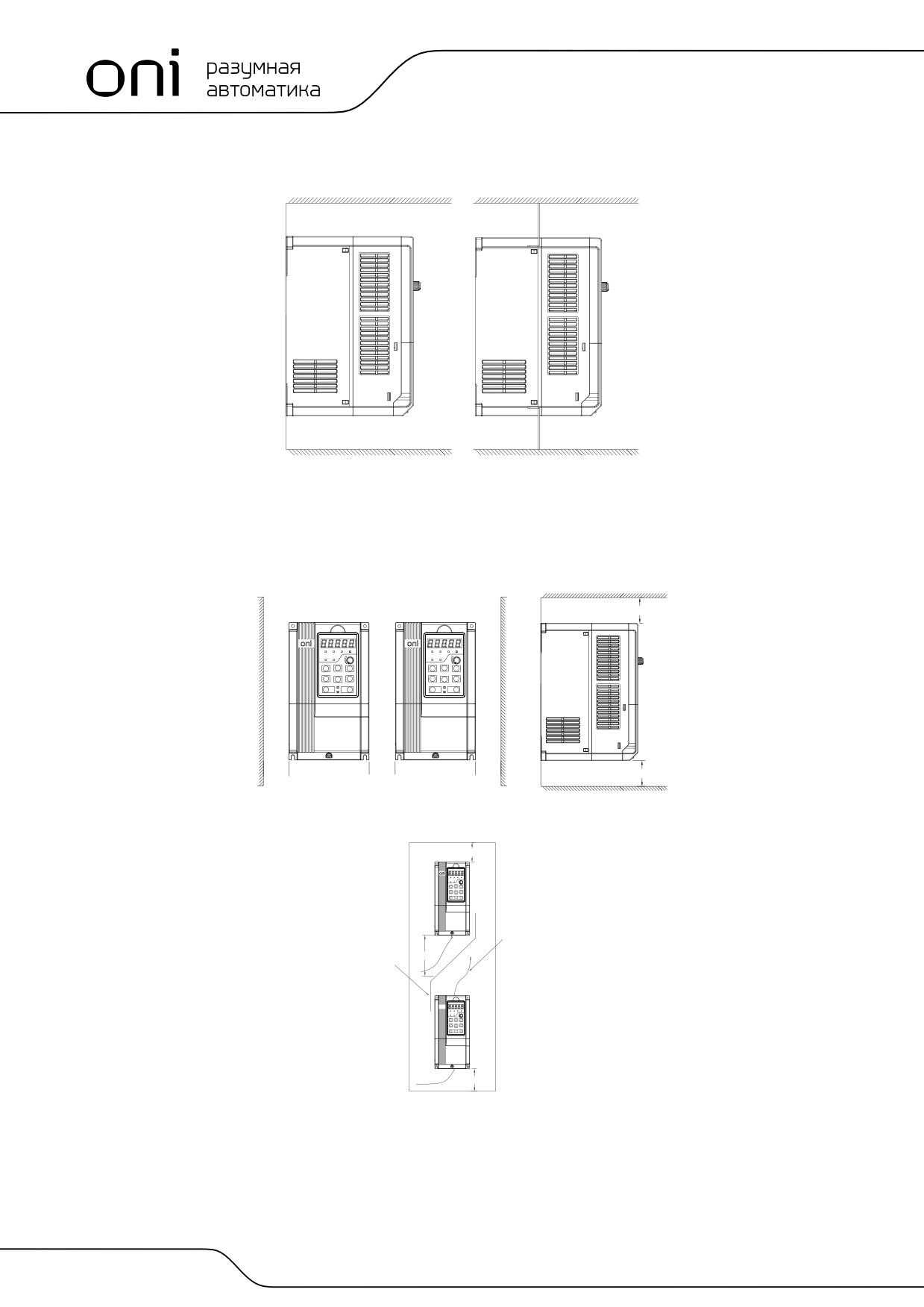

Рисунок 3.2 - Ориентация при одиночной установке инвертора и требования к свободному пространству
3.2.2
Установка нескольких инверторов
Параллельная установка нескольких инверторов
Вентиляционный зазор В
А
А
А
Вентиляционный зазор В
Рисунок 3.3 - Ориентация при установке нескольких инверторов и требования к свободному пространству
В
Направление
выхода воздуха
В
Перегородка
В
Рисунок 3.4 - Ориентация при последовательной установке нескольких инверторов сверху и снизу и требования
к свободному пространству
18
Глава 3 Установка и проводной монтаж
Таблица 3.1 - Требования к минимальным монтажным пространствам
Модель привода
Монтажные пространства (мм)
A
B
0,75 15 кВт
≥ 50
≥ 100
18,5 45 кВт
≥ 50
≥ 200
55 кВт и выше
≥ 150
≥ 300

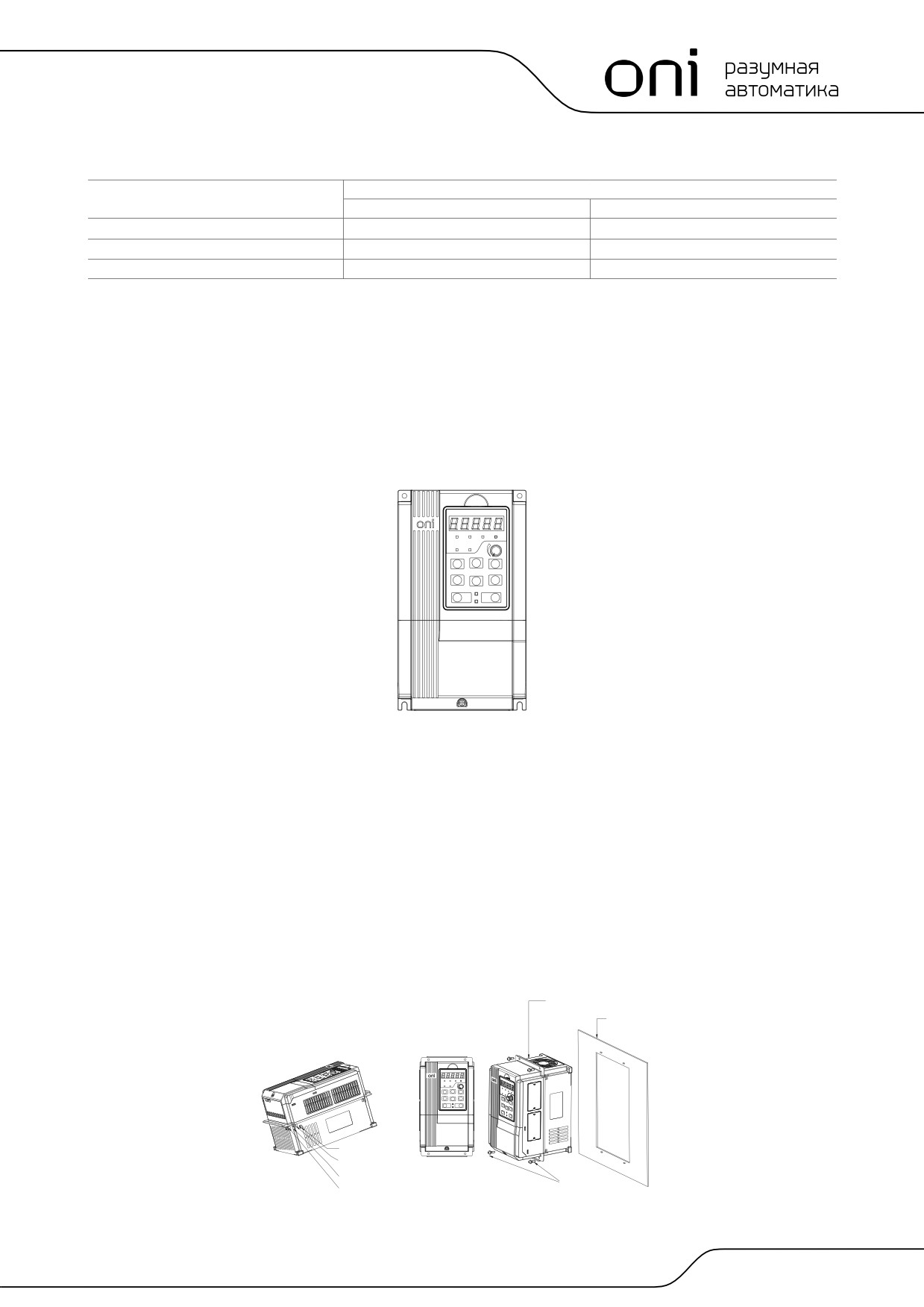

3.3
Способ закрепления
А. Настенный монтаж.
Для получения информации о размерах для настенного монтажа обратитесь к главе II (таблица 2.3). Как
показано на рисунке 3.5, просверлите четыре отверстия в монтажной поверхности, положите инвертор на
панель, совместите четыре отверстия и затем затяните винты в четырех отверстиях, причем затягивайте
любые из двух винтов по диагонали. Плотно затяните четыре винта в отверстиях для прочности монтажа.
Отверстие А
Отверстие А
Отверстие А
Отверстие А
Рисунок 3.5 - Настенный монтаж
В. Настенный монтаж.
0,75 15 кВт. Установите кронштейн для привода, как показано на рисунке 3.6 (a). Для получения инфор-
мации о размерах для настенного монтажа обратитесь к главе II (таблица 2.6). Как показано на рисунке,
просверлите четыре отверстия в монтажной поверхности, положите инвертор на панель и совместите
четыре отверстия, а затем затяните винты в четырех отверстиях, причем затягивайте любые из двух вин-
тов по диагонали. Плотно затяните четыре винта в отверстиях для прочности монтажа.
18,5 32 кВт. Установите кронштейн для привода, как показано на рисунке 3.6 (б). Для получения инфор-
мации о размерах для настенного монтажа обратитесь к главе II (таблица 2.6). Как показано на рисунке,
просверлите четыре отверстия в монтажной поверхности, положите инвертор на панель и совместите
четыре отверстия, а затем затяните винты в четырех отверстиях, причем затягивайте любые из двух вин-
тов по диагонали. Плотно затяните четыре винта в отверстиях для прочности монтажа.
Компоненты устройства
Монтажная панель
Отверстие В Отверстие В
Шестигранные гайки
Поместить желоб
шестигранной гайки
Отверстие В Отверстие В
Монтажный кронштейн
Винт М5
Закрепить четыре винта М5
по краям устройства
Рисунок 3.6 (a) - 0,75 15 кВт. Настенный монтаж
Глава 3 Установка и проводной монтаж
19
Подвес
Компоненты устройства
Монтажная панель

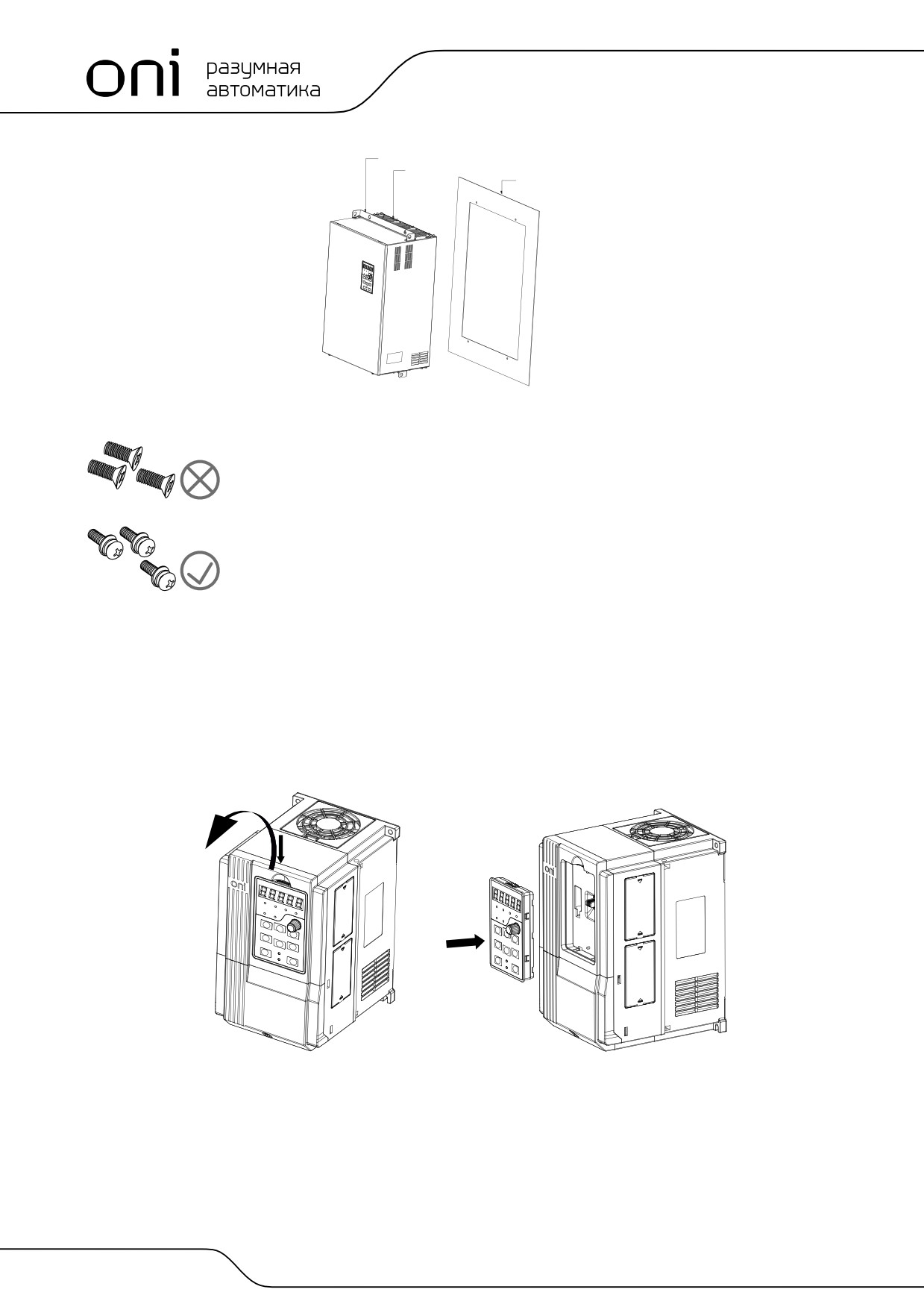

Рисунок 3.6 (б) - 18,5 132 кВт. Настенный монтаж
Не берите винты с потайной головкой, как показано на рисунке. Иначе инвертор
может быть поврежден.
Чтобы установить инвертор, возьмите винты, скомбинированные с пружинными и
плоскими шайбами.
3.4
Удаление и крепление клавиатуры и крышки
А. Удаление клавиатуры. Разберите клавиатуру. См. рисунок 3.7 (а). Нажимайте на скобу на клавиатуре
сначала в направлении 1, а затем поднимите клавиатуру в направлении 2.
В. Монтаж клавиатуры. Установите клавиатуру. См. рисунок 3.7 (б). Поместите клавиатуру в паз в направ-
лении 1, а затем нажмите на клавиатуру в направлении 2, пока она не защелкнется в правильном
положении.
2
1
1
Рисунок 3.7 (a) - Удаление клавиатуры
Рисунок 3.7 (б) - Установка клавиатуры
С. Метод работы с внешней рабочей панелью. Удалите рабочую панель, как показано на рисунке 3.7 (а),
затем отсоедините прозрачную панель от розетки, уберите в сторону слот установки SD-карт. Использо-
ванная рабочая панель при соединении может быть использована.
20
Глава 3 Установка и проводной монтаж

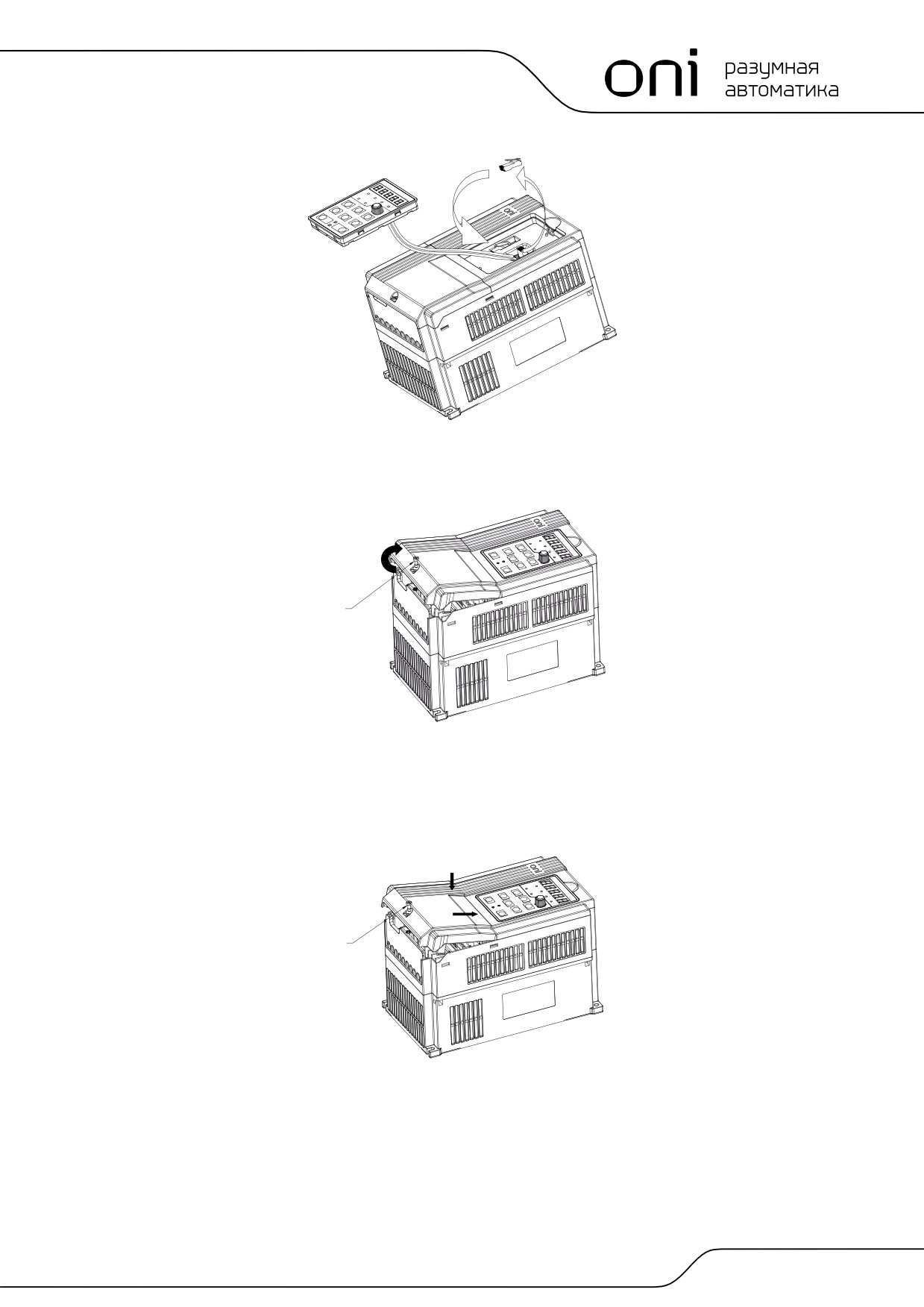

Рисунок 3.7 (в) - Операция по удалению панели управления
D. Снятие крышки выводов. Освободите невыпадающие винты крышки, как показано на рисунке 3.7 (г),
затем удалите крышку выводов в направлении, которое показано на рисунке ниже.
Винт

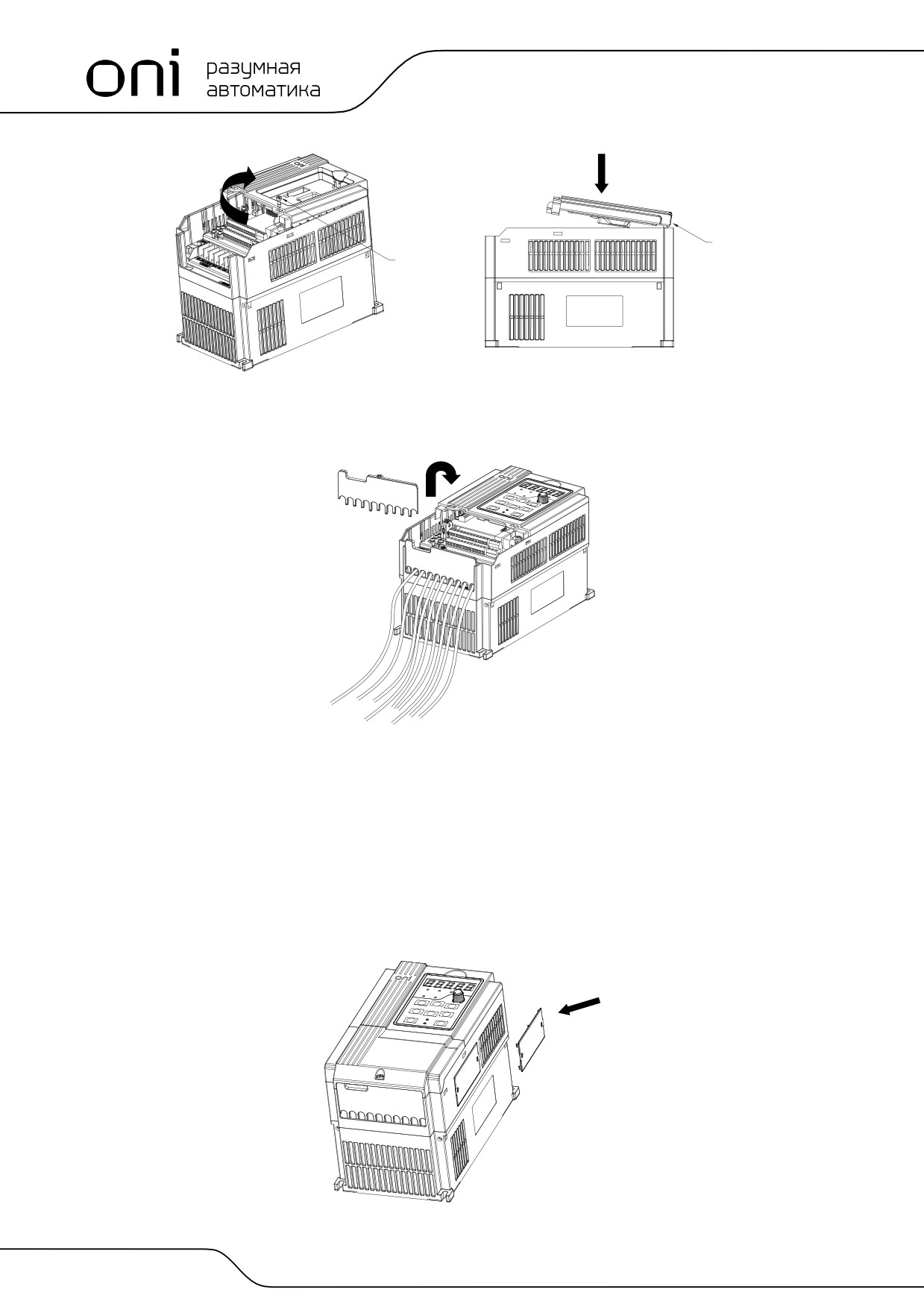

Рисунок 3.7 (г) - Открытие крышки
E. Монтаж клавиатуры. См. следующий рисунок. Поместите верхнюю скобу крышки выводов в слот
наверху корпуса в направлении 1, а затем нажимайте на две нижние скобы крышки выводов в направле-
нии 2, пока они не защелкнутся в правой зоне верхнего корпуса, затем затяните винты, как показано
на рисунке 3.7 (д).
2
1
Винт
Рисунок 3.7 (д) - Монтаж крышек
F. Метод снятия и установки крышки, как показано на рисунке 3.7 (е). Сначала освободите винты. Затем
откройте крышку вверх. Согласно сборке используйте тот же метод, чтобы установить крышку на место,
а затем затяните винты.
Глава 3 Установка и проводной монтаж
21
Пряжка
Винт
Рисунок 3.7 (е) - Снятие и установка крышки
G. Удаление и установка платы с проводами. Удалите плату, когда провода отсоединены. После подключе-
ния входных и выходных кабелей защелкните плату с проводами на место (рисунок 3.7 (ж)).
Рисунок 3.7 (ж) - Удаление и установка платы с проводами
3.5
Монтаж и удаление пылезащитной крышки
(вспомогательное оборудование)
А. Установка пылезащитной крышки. Пылезащитная крышка, приведенная на рисунке 3.8, показана
параллельно узлу корпуса (вокруг не установлены задвижки).
В. Удаление пылезащитной крышки. Нажимайте на один конец пылезащитной крышки по направлению
стрелки, а затем поднимите крышку вверх под требуемым углом.
Рисунок 3.8 - Установка и удаление пылезащитной крышки
22
Глава 3 Установка и проводной монтаж
3.6
Конфигурация периферийных устройств
Источник питания
Автоматический
выключатель
Замыкатель
Инвертор
+/PB
Тормозной
U/V/W
резистор
Входные
дроссели
Выходной
R/S/T
фильтр
Входной
фильтр
Выходной дроссель
переменного тока
Мотор

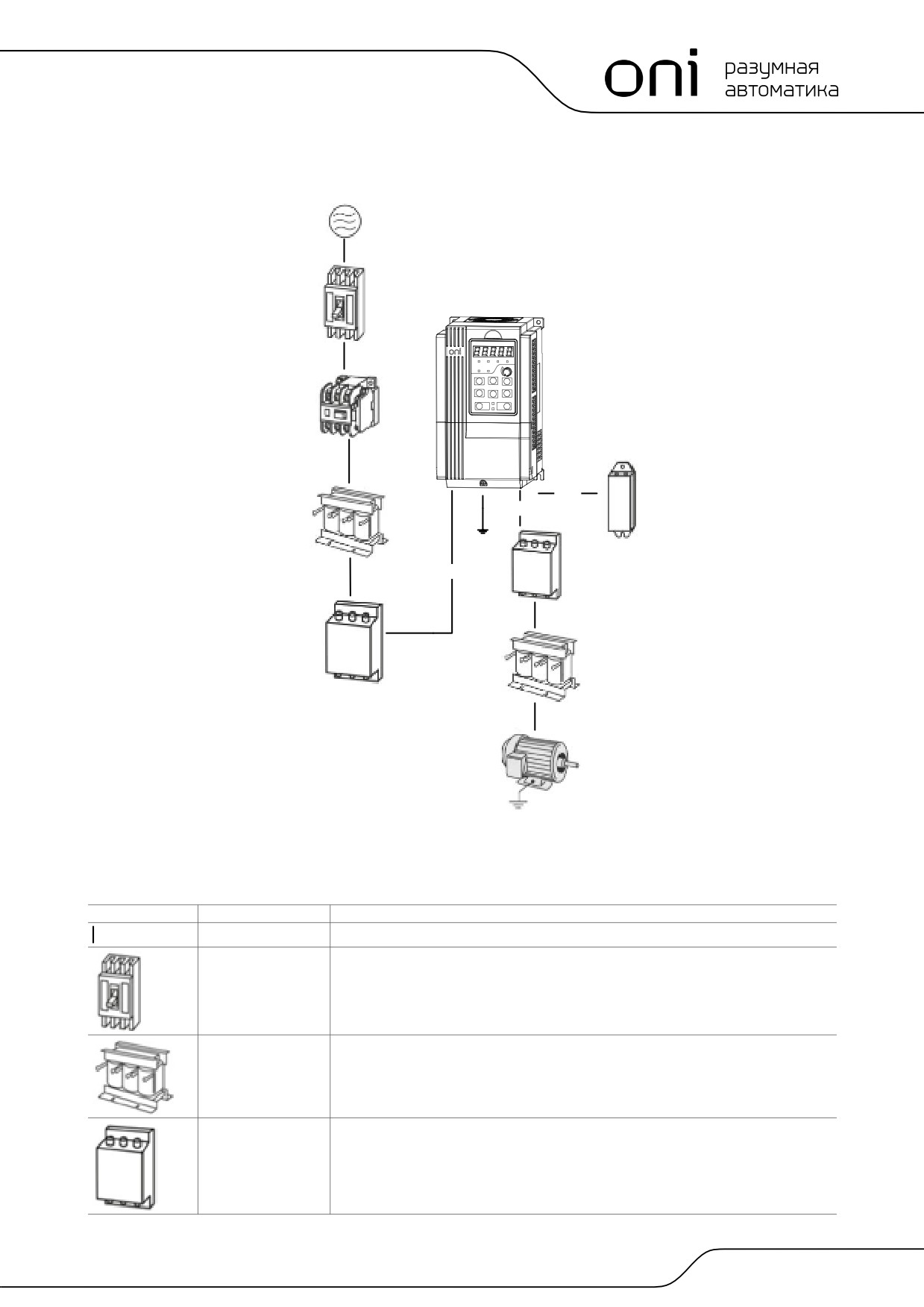

Рисунок 3.9 - Стандартная конфигурация периферийных устройств
Таблица 3.2 - Инструкция по периферийным устройствам

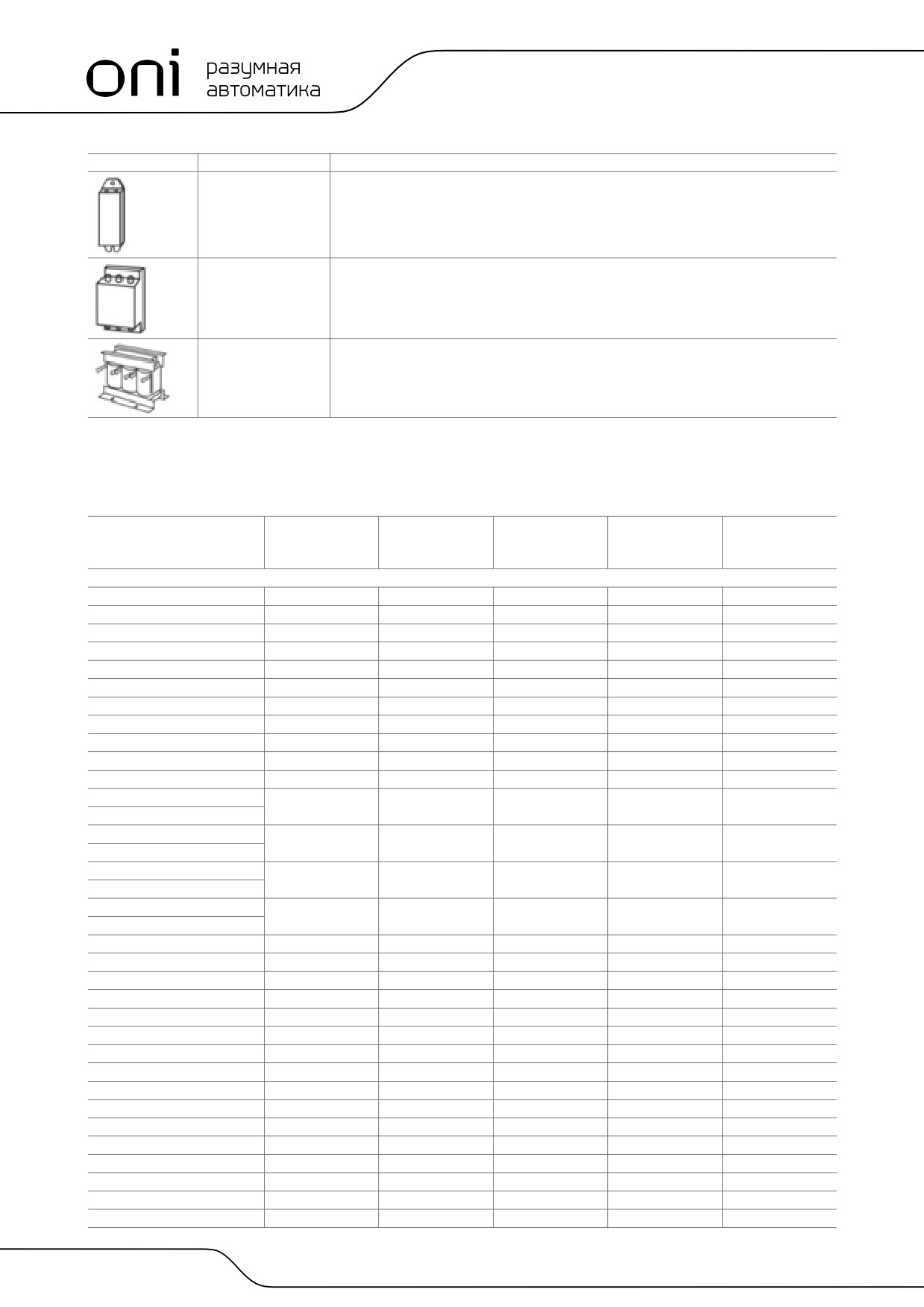

Рисунок
Устройство
Инструкции
Кабель
Передает электрические сигналы
Автоматический
Назначение: отключает источник питания и предохраняет оборудование в случае ава-
выключатель
рийной ситуации.
Выбор типа: ток размыкания выключателя должен быть в 1,5-2 раза выше номинального
тока привода. Временная характеристика выключения должна быть выбрана на осно-
вании временной характеристики защиты от перегрузки привода
Входные дроссели
Улучшает коэффициент мощности. Уменьшает воздействие дисбаланса трехфазного
источника питания переменного тока в системе. Подавляет высшие гармоники и умень-
шает кондуктивные и излученные помехи к периферийным устройствам. Ограничивает
воздействие импульсного тока на выпрямительный мост
Входной фильтр
Уменьшает наводки по цепям питания от источника питания до привода, улучшает
невосприимчивость привода к помехам. Уменьшает кондуктивные и излученные помехи
привода на периферийное устройство
Глава 3 Установка и проводной монтаж
23
Рисунок
Устройство
Инструкции
Тормозной резистор
Назначение: потребляет энергию обратной связи двигателя, чтобы обеспечить быстрое
торможение
Выходной фильтр
Фильтрует выходное напряжение и ограничивает излученные помехи привода, воздей-
ствующие на периферийное устройство
Выходной дроссель
Исключает повреждение двигателя и ограничивает гармоники напряжения. Улучшает
переменного тока
защиту от привода, вызванного током утечки. В случае если кабель, соединяющий
привод и двигатель, имеет длину более 100 метров, рекомендуется использовать
выходной дроссель переменного тока
3.6.1
Выбор периферийных устройств
Таблица 3.3 - Выбор периферийных устройств
Модель №
Автоматич.
Контактор-
Характеристики
Характеристики
Характеристики
выключатель -
(A)
силовых выводов
вывода
винтов выводов
(A)
(мм2)
заземления (мм2)
3-фазный: 380 В, 50/60 Гц Диапазон: -15...+30 %
A650-4T-0.7G /1.5PB
10
10
2,5
2,5
M4
A650-4T-1.5G/2.2PB
16
10
2,5
2,5
M4
A650-4T-2.2GB
16
10
2,5
2,5
M4
A650-4T-4.0G/5.5PB
25
16
4,0
4,0
M4
A650-4T-5.5G/7.5PB
32
25
4,0
4,0
M4
A650-4T-7.5G/011PB
40
32
4,0
4,0
M4
A650-4T-011G/015PB
63
40
6,0
6,0
M5
A650-4T-015G/018PB
63
40
6,0
6,0
M5
A650-4T-018G/022PB
100
63
10
10
M6
A650-4T-022G/030PB
100
63
10
10
M6
A650-4T-030G/037PB
100
63
16
10
M6
A650-4T-037G/045P
160
100
16
16
M8
A650-4T-037G/045PB
A650-4T-045G/055P
200
125
25
16
M8
A650-4T-045G/055PB
A650-4T-055G/075P
200
125
35
25
M8
A650-4T-055G/075PB
A650-4T-075G/090P
250
160
50
25
M8
A650-4T-075G/090PB
A650-4T-090G/110P
250
160
70
35
M10
A650-4T-110G/132P
350
350
120
60
M10
A650-4T-132G/160P
400
400
150
75
M10
A650-4T-160G/185P
500
400
185
95
M10
A650-4T-185G/200P
600
600
185
95
M10
A650-4T-200G/220P
600
600
1502
150
M10
A650-4T-220G/250P
600
600
1502
150
M12
A650-4T-250G/280P
800
600
1852
952
M12
A650-4T-280G/315P
800
800
1852
952
M12
A650-4T-315G/355P
800
800
1503
753
M16
A650-4T-355G/400P
800
800
1504
754
M16
A650-4T-400G/450P
1000
1000
1504
754
M16
A650-4T-450G/500P
1200
1200
1804
904
M16
A650-4T-500G/560P
1200
1200
1804
904
M16
A650-4T-560G/630P
1200
1200
1804
904
M16
A650-4T-630G/710P
1500
1500
1804
904
M16
24
Глава 3 Установка и проводной монтаж
3.6.2
Дроссель
Для того чтобы предотвратить воздействие высокой мощности на входные цепи инвертора и поврежде-
ние компонентов выпрямителя, необходимо установить дроссель переменного тока на вход инвертора,
и он также может улучшить входной коэффициент мощности.
Когда кабель двигателя длиннее 50 метров, из-за высокого тока утечки под воздействием емкости длин-
ного кабеля для заземления в инверторе будет часто происходить срабатывание токовой защиты. Чтобы
избежать повреждения изоляции электродвигателя, нужно установить выходной дроссель для
компенсации.
Дроссель постояного тока может улучшить коэффициент мощности, позволяет избежать повреждения
выпрямителя, вызванного высоким входным током, и повреждения схемы выпрямителя из-за гармониче-
ских выбросов напряжения сети или фазной управляемой нагрузки.
Таблица 3.4 - Дроссель
Мощность инвертора, кВт
Входной дроссель
Дроссель пост. тока
Выходной дроссель
0,75
ACR-0005-2M80-0B4SC
OCR-0005-1M40-0B4SC
1,5
ACR-0005-2M80-0B4SC
OCR-0005-1M40-0B4SC
2,2
ACR-0007-2M00-0B4SC
-
OCR-0007-1M00-0B4SC
4,0
ACR-0010-1M40-0B4SC
-
OCR-0010-0M70-0B4SC
5,5
ACR-0015-0M94-0B4SC
-
OCR-0015-0M47-0B4SC
7,5
ACR-0020-0M70-0B4SC
-
OCR-0020-0M35-0B4SC
11
ACR-0030-0M47-0B4SC
-
OCR-0030-0M23-0B4SC
15
ACR-0040-0M36-0B4SC
-
OCR-0040-0M18-0B4SC
18,5
ACR-0040-0M36-0B4SC
-
OCR-0040-0M18-0B4SC
22
ACR-0050-0M28-0B4SC
-
OCR-0050-0M14-0B4SC
30
ACR-0060-0M24-0B4SC
-
OCR-0060-0M12-0B4SC
37
ACR-0080-0M18-0B4SC
-
OCR-0080-087U-0B4SC
45
ACR-0090-0M16-0B4SC
-
OCR-0090-078U-0B4SC
55
ACR-0120-0M12-0B4SA
-
OCR-0120-058U-0B4SA
75
ACR-0150-094U-0B4SA
-
OCR-0150-047U-0B4SA
90
ACR-0200-070U-0B4SA
Встроенный
OCR-0200-035U-0B4SA
110
ACR-0200-070U-0B4SA
Встроенный
OCR-0250-028U-0B4SA
132
ACR-0250-056U-0B4SA
Встроенный
OCR-0290-024U-0B4SA
160
ACR-0290-048U-0B4SA
Встроенный
OCR-0330-021U-0B4SA
185
ACR-0330-042U-0B4SA
Встроенный
OCR-0390-018U-0B4SA
200
ACR-0390-036U-0B4SA
Встроенный
OCR-0390-018U-0B4SA
220
ACR-0390-036U-0B4SA
Встроенный
OCR-0490-014U-0B4SA
250
ACR-0490-028U-0B4SA
Встроенный
OCR-0490-014U-0B4SA
280
ACR-0490-028U-0B4SA
Встроенный
OCR-0600-012U-0B4SA
315
ACR-0600-024U-0B4SA
Встроенный
OCR-0600-012U-0B4SA
355
ACR-0660-022U-0B4SA
Встроенный
OCR-0660-011U-0B4SA
400
ACR-0800-17U5-0B4SA
Встроенный
OCR-0800-08U7-0B4SA
450
ACR-0800-17U5-0B4SA
Встроенный
OCR-1000-07U0-0B4SA
ПРИМЕЧАНИЯ:
1. Входной дроссель, падение входного номин. напряжения 2±15 %. Выходной дроссель, падение выходного номин.
напряжения 1±15 %.
2. Входной и выходной дроссели являются внешними и необязательными.
3.6.3
Фильтр
Входной фильтр. Может уменьшить помехи по проводам, вызванные инвертором, воздействующие на
другое периферийное оборудование.
Выходной фильтр. Может уменьшить радиопомехи и ток утечки, вызванные кабелем двигателя.
Глава 3 Установка и проводной монтаж
25
Таблица 3.5 - Фильтр
Мощность инвертора, кВт
Входной фильтр
Выходной фильтр
0,75
RFI-4C5N33
RFO-4C5N33
1,5
RFI-4C5N33
RFO-4C5N33
2,2
RFI-4C10N33
RFO-4C10N33
4,0
RFI-4C10N33
RFO-4C10N33
5,5
RFI-4C20N33
RFO-4C20N33
7,5
RFI-4C20N33
RFO-4C20N33
11
RFI-4C36N33
RF04C36N33
15
RFI-4C36N33
RF04C36N33
18.5
RFI-4C55N33
RFO-4C55N33
22
RFI-4C55N33
RFO-4C55N33
30
RFI-4C65N33
RFO-4C65N33
37
RFI-4C80N44
RFO-4C80N44
45
RFI-4C100N44
RFO-4C100N44
55
RFI-4C150N55
RFO-4C150N55
75
RFI-4C200N55
RFO-4C150N55
90
RFI-4C200N55
RFO-4C200N55
110
RFI-4C200N55
RFO-4C250N55
132
RFI-4C250N55
RFO-4C250N55
160
RFI-4C320N55
RFO-4C320N55
185
RFI-4C400N55
RFO-4C400N55
200
RFI-4C400N55
RFO-4C400N55
220
RFI-4C400N55
RFO-4C600N55
250
RFI-4C600N55
RFO-4C600N55
280
RFI-4C600N55
RFO-4C600N55
315
RFI-4C600N55
RFO-4C600N55
355
RFI-4C800N55
RFO-4C800N55
400
RFI-4C800N55
RFO-4C800N55
450
RFI-4C800N55
RFO-4C800N55
ПРИМЕЧАНИЯ:
1. Может удовлетворять требованиям EMI C2 после установки входного фильтра.-
2. Входной и выходной фильтры являются внешними и необязательными.
26
Глава 3 Установка и проводной монтаж
3.7
Способ подключения
Тормозной резистор
MCCB
(-)
(+)
PB
U/T1
R/L1
Трехфазный
380V
S/L2
V/T2
M
50/60Hz
А650
W/T3
T/L3
+24V
Замкнутая
перемычка
+24V
PLC
Выход с открытым
коллектором 1
Вход переключателя 1
Y1
DI1
Клавишная
Вход переключателя 2
панель
DI2
Выход с открытым
Вход переключателя 3
коллектором 2
DI3
Y2/HO
Вход переключателя 4
DI4
Вход переключателя 5
R1A
DI5
Вход переключателя 6
R1B
Выходной зажим реле 1
250V AC/3A
DI6
30V DC/1A
Выcокоскоростной
R1C
DI7/HI
импульсный вход H1
R2A
COM
Выходной зажим реле 2
R2B
250V AC/3A
30V DC/1A
R2C
+10V
AO1
DC 0~10V или
Аналоговый выход 1
0~20mA
0~10V/0~20mA
AI1
GND
1k
~5k
AI1V
AI2VAV1AV2O8N
DC 0~10V или
AO2
0~20mA
AI2
Аналоговый выход 2
I
I
I
I OFF
0~10V/0~20mA
GND
GND
DC -10~10V
AI3
485+
1k~5k
485-
-10V
Коммуникационный
PE
GND
интерфейс RS485
загрузить/скачать
Подсоединение скачиваемого/
загружаемого модуля

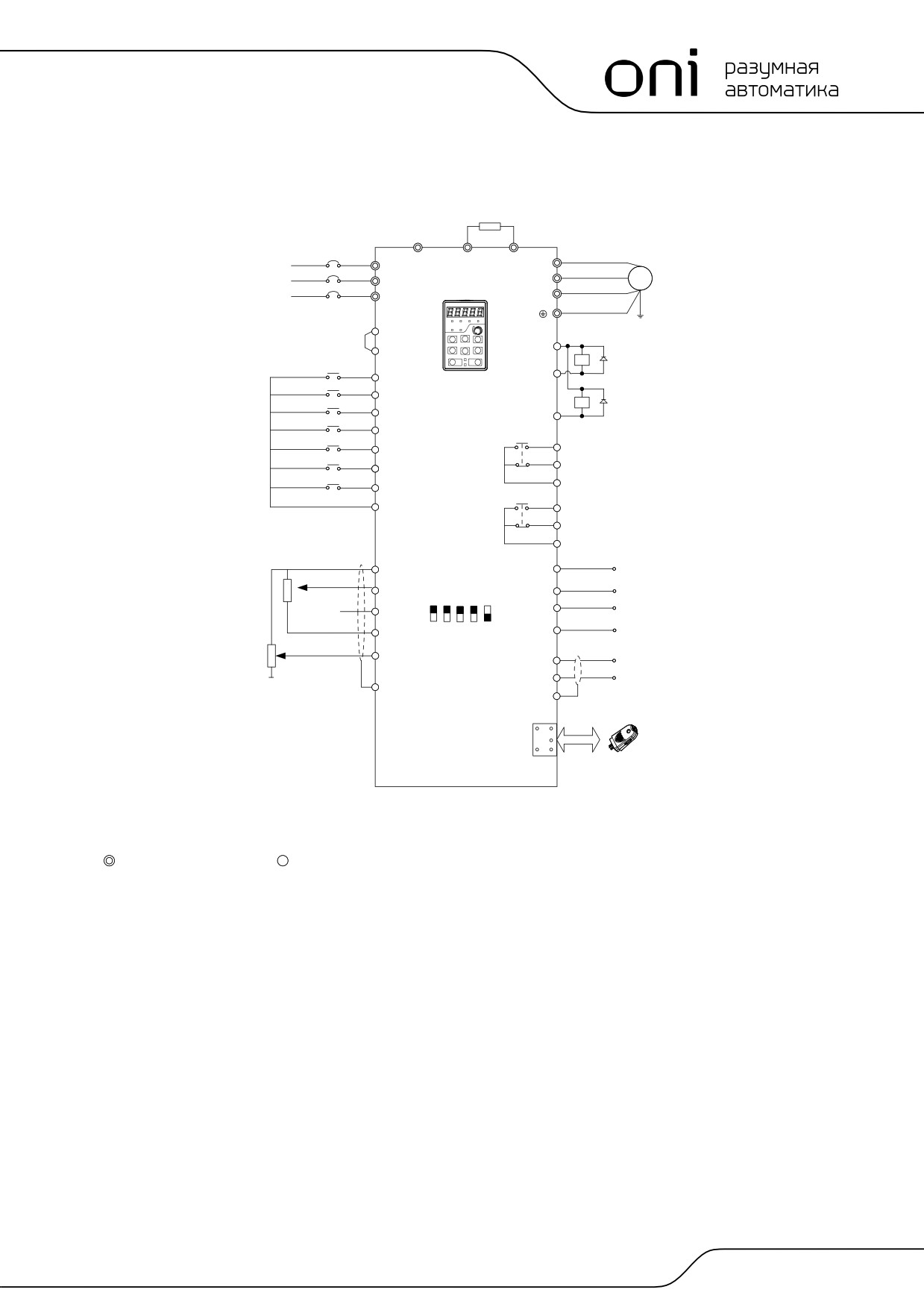

Рисунок 3.10 - Монтажная схема инвертора A650
ЗАМЕЧАНИЯ:
1.
- выводы схемы питания,
- выводы схемы управления.
2. Пользователь выбирает тормозной резистор, основываясь на действительной необходимости. См. Руководство по
выбору тормозного резистора.
3. Сигнальный кабель и силовой кабель должны быть проложены отдельно. Если кабель управления и силовой кабель
пересекаются, постарайтесь, чтобы угол пересечения был 90°. Лучший выбор аналоговых сигнальных линий - это
экранированная скрученная пара проводов, для силового кабеля используйте экранированный трехфазный кабель
(характеристики кабеля двигателя должны соответствовать стандартным электрическим кабелям для двигателя) или
см. Руководство по приводу.
Глава 3 Установка и проводной монтаж
27
3.8
Конфигурация выводов
3.8.1
Выводы цепи питания
А: Выводы цепи питания для 0,75 2,2 кВт.
Интерфейс опции
копирования/загрузки
Клеммы
параметров
платы управления
Силовые клеммы
(+) (-)
PB
R S T UV
W
ПИТАНИЕ
ДВИГАТЕЛЬ

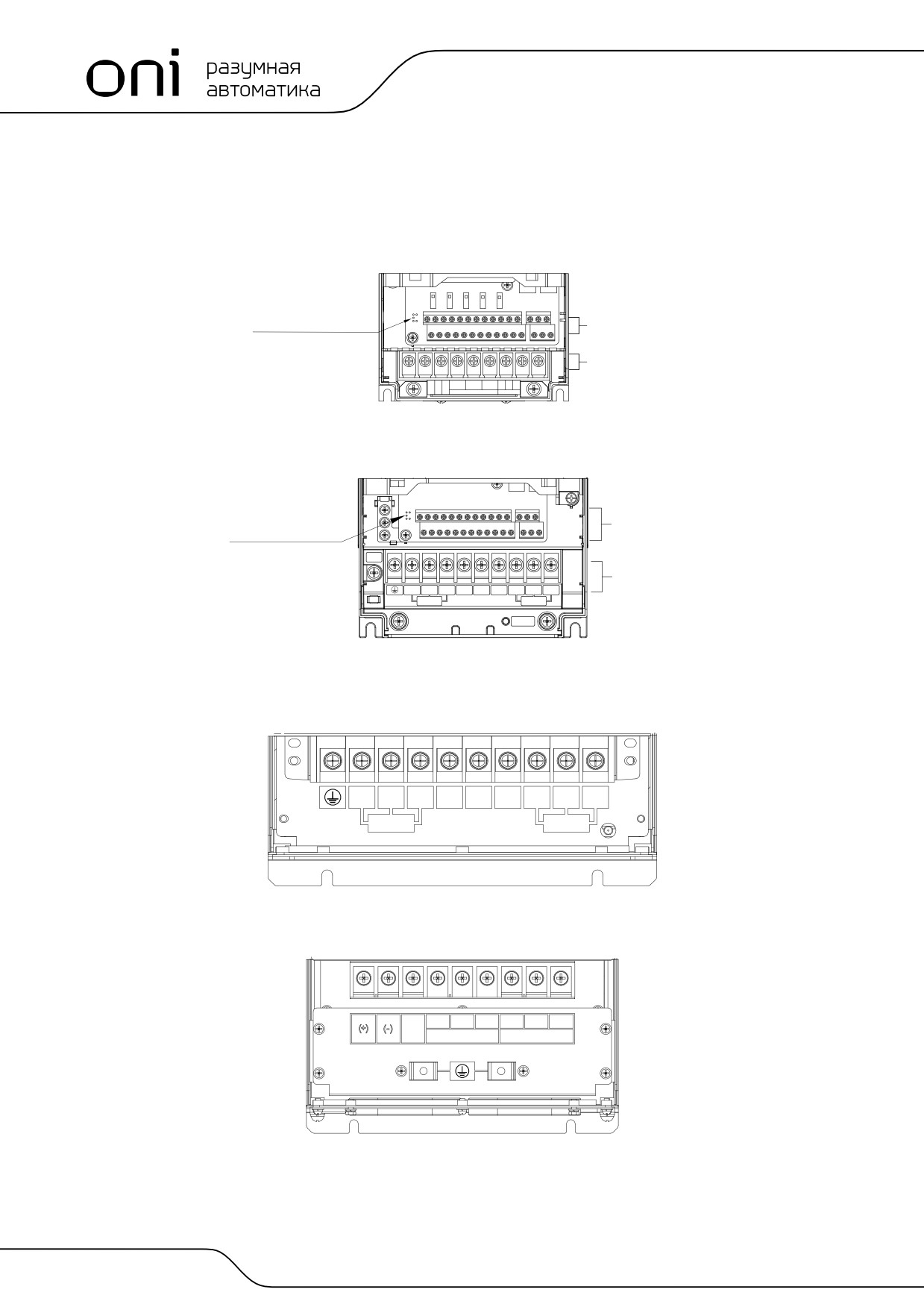

Рисунок 3.11 - Выводы цепи питания 0,75 2,2 кВт
В: Выводы цепи питания 4 15 кВт.
Интерфейс опции
Клеммы
копирования/загрузки
платы управления
параметров
RFI
Силовые клеммы
R/L1 S/L2
T/L3
PB
(+)
(-)
U/T1 V/T2 W/T3
ПИТАНИЕ
ДВИГАТЕЛЬ
ЗАРЯД
Рисунок 3.12 - Выводы цепи питания 4 15 кВт
С: Выводы цепи питания 18,5 30 кВт.
Решение 1:
R/L1
S/L2
T/L3
PB
(+)
(-)
U/T1
V/T2
W/T3
ПИТАНИЕ
ДВИГАТЕЛЬ
Рисунок 3.13 - Схема выводов цепи питания 18,5 30 кВт
Решение 2:
R/L1
S/L2 T/L3
U/T1 V/T2 W/T3
(+)
(-)
PB
ПИТАНИЕ
ДВИГАТЕЛЬ
Рисунок 3.14 - Схема выводов цепи питания 18,5 30 кВт
D: Выводы цепи питания 37 75 кВт.
28
Глава 3 Установка и проводной монтаж
R/L1
S/L2
T/L3
PB
(+)
(-)
U/T1
V/T2
W/T3
ПИТАНИЕ
ДВИГАТЕЛЬ

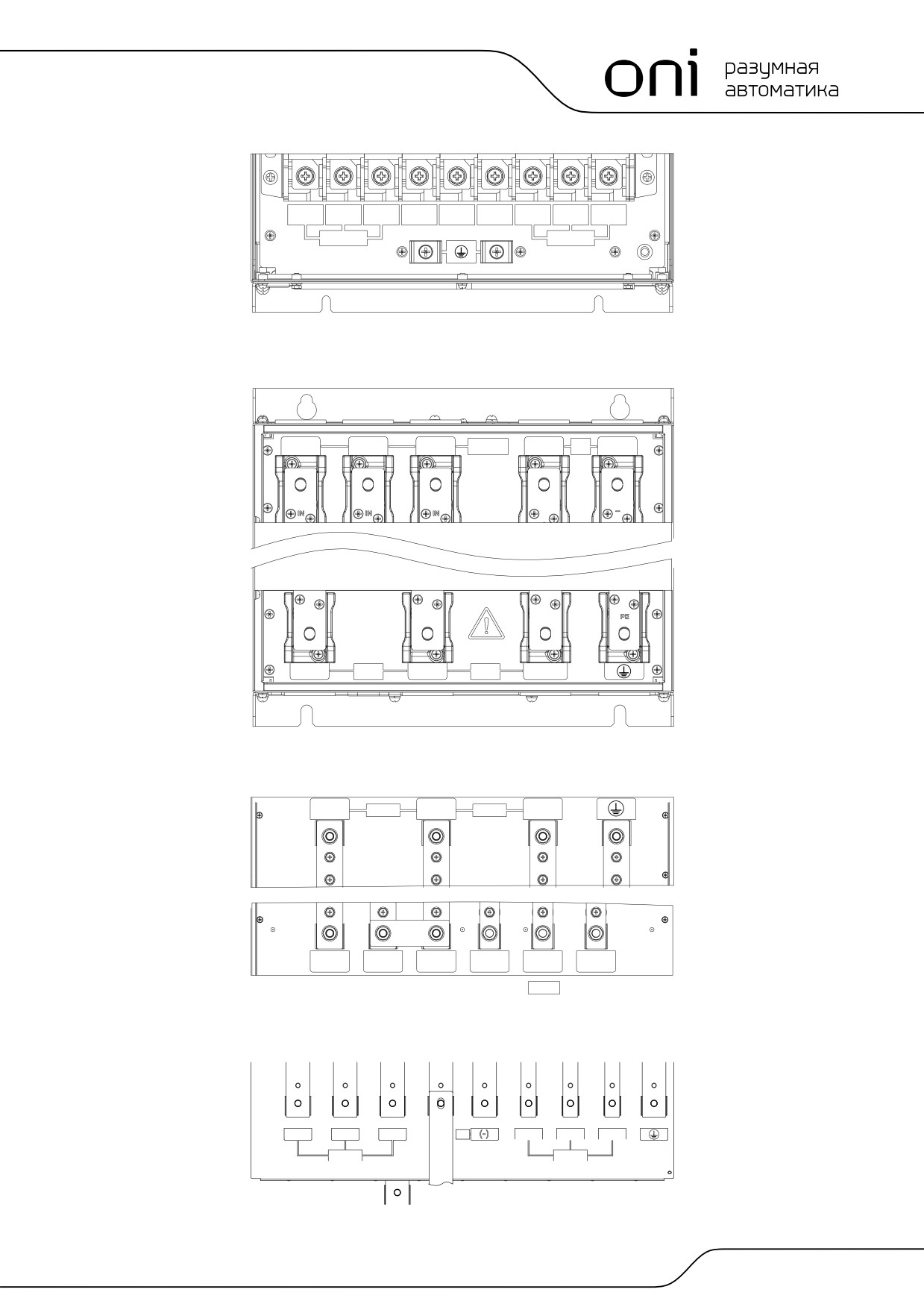

Рисунок 3.15 - Схема выводов цепи питания 37 75 кВт
Е: Выводы цепи питания 90 280 кВт.
R/L1
S/L2
T/L3
ПИТАНИЕ
(+)
DC
(-)
WARNING
U/T1
ДВИГАТЕЛЬ
V/T2
ДВИГАТЕЛЬ
W/T3
Рисунок 3.16 - Схема выводов цепи питания 90 280 кВт
F: Выводы цепи питания для 315 400 кВт.
R/L1
ПИТАНИЕ
S/L2
ПИТАНИЕ
T/L3
(-)
P
(+)
U/T1
V/T2
W/T3
ДВИГАТЕЛЬ
Рисунок 3.17 - Схема выводов цепи питания 315 400 кВт
G: Выводы цепи питания 450 630 кВт.
R
S
T
DC
(-)
U/T1
V/T2
W/T3
ПИТАНИЕ
ДВИГАТЕЛЬ
DC+
Рисунок 3.18 - Схема выводов цепи питания 450 630 кВт
Глава 3 Установка и проводной монтаж
29
Таблица 3.6 - Функции клемм цепи питания
Маркировка клеммы
Назначение и функции клемм
R/L1, S/L2, T/L3
Входной вывод перем. тока, подсоединяется к трехфазному питанию 380 В перем. тока
U/T1, V/T2, W/T3
Выходные клеммы перем. тока инвертора для подсоединения к трехфазному асинхронному двигателю
(+), (-)
Положительная и отрицательная клеммы внутренней шины DC
PB
Клеммы, подсоединение к тормозному резистору. Один конец подсоединяется к +, другой - к PB
Клемма заземления
ЗАМЕЧАНИЕ:
не требуется соблюдать последовательность чередования фаз при монтаже со стороны входа и
инвертора.
Меры предосторожности при монтаже:
1. Входные выводы питания R/L1, S/L2, T/L3.
• Кабельное подключение на стороне ввода питания привода переменного тока не требует соблюдения последова-
тельности чередования фаз.
2. Шина постоянного тока DC (+), (-).
• Выводы (+) и (-) шины постоянного тока имеют остаточное напряжение после выключения привода переменного
тока. После того как индикатор CHARGE погаснет, подождите по крайней мере 10 минут перед тем, как касаться
оборудования. Иначе можно получить удар электрическим током.
• Не подключайте тормозной резистор прямо к шине постоянного тока. Иначе это может повредить привод перемен-
ного тока и даже вызвать пожар.
3. Выводы подключения тормозного резистора (+), PB.
• Длина кабеля тормозного резистора должна быть менее 5 м. Иначе можно повредить привод переменного тока.
4. Выводы выходной мощности привода переменного тока U/T1, V/T2, W/T3.
• Конденсатор или грозозащитный разрядник нельзя подключать со стороны выхода привода переменного тока.
Иначе это может вызвать частые нарушения работы привода переменного тока или даже повредить привод пере-
менного тока.-
Если кабель двигателя слишком длинный, будет возникать электрический резонанс из-за воздей-
ствия распределенной емкости. Это повредит изоляцию двигателя или генерирует более высокий
ток утечки, заставляя привод переменного тока выключиться при воздействии токовой защиты. Если
длина кабеля двигателя более 100 м, как можно ближе к приводу переменного тока должен быть
установлен дроссель выходной мощности переменного тока.
5. Клемма PE.
• Этот вывод должен быть надежно соединен с главным проводником заземления. Иначе это может вызвать удар
электрическим током, сбой или даже повредить привод переменного тока.
• Не подключайте клемму заземления к нейтрали источника питания.
3.8.2
Выводы схемы управления
DI1
DI2
DI3
DI4
COM
Y1
Y2
GND
AO1
AO2
485+
485-
R2A
R2B
R2C
+24V
PLC
COM
DI5
DI6
DI7/HI
+10V
AI1
AI2
AI3
GND
PE
R1A
R1B
R1C

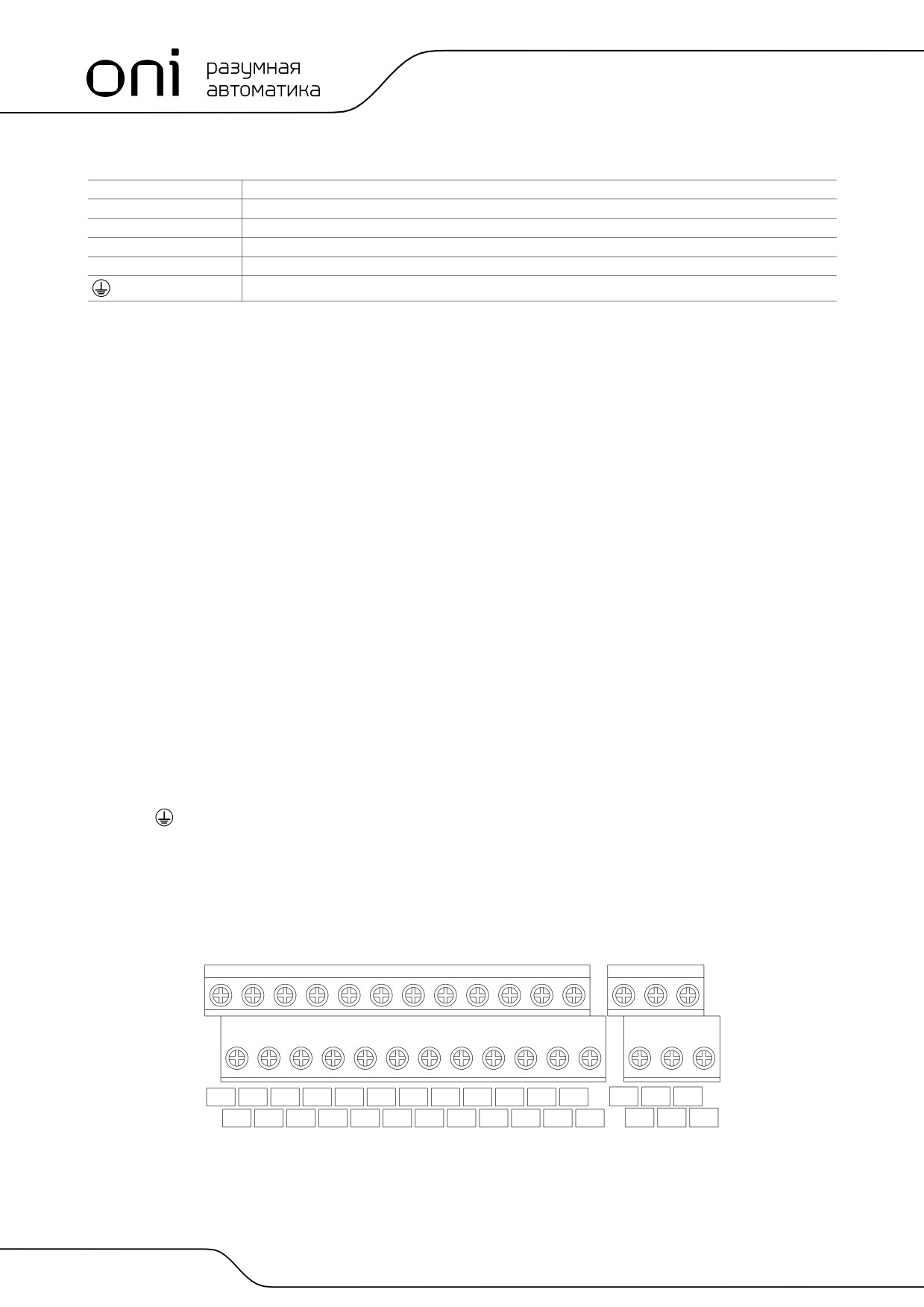

Рисунок 3.19 - Клеммы цепи управления
30
Глава 3 Установка и проводной монтаж
Таблица 3.7 - Описание клемм цепи управления A650
Тип
Клемма
Наименование
Описание функции
Источники
+10V - GND
Источник питания +10 В
Используется для питания внешних аналоговых датчиков или
питания
потенциометра 1-5 кОм.
Максимальный выходной ток 10 мА
+24V - COM
Источник питания +24 В
Используется для цифровых сигналов DI/DO или подключения
внешних датчиков.
Максимальный выходной ток 200 мА
PLC
Клемма подключения
По умолчанию стоит перемычка с +24V.
внешнего источника
При необходимости подавать внешний сигнал на DI1-DI7,
питания
необходимо PLC подключить к внешнему источнику +24В и снять
перемычку между клеммами PLC и +24V
Аналоговые -
AI1-GND
Аналоговый вход 1
Входные сигналы:
входы
AI2-GND
Аналоговый вход 2
0÷10 В
0÷20 мА
4÷20 мА
Тип сигнала определяется переключателями AI1, AI2 на плате
управления.
Сопротивление входа:
250 кОм для сигнала 0÷10 В
250 Ом для 0÷20 мА
AI3-GND
Аналоговый вход 3
Входной сигнал -10 ÷ +10 В.
Сопротивление входа 250 кОм
Цифровые -
DI1-COM
Цифровой вход 1
Максимальная частота 200 Гц.
входы
DI2-COM
Цифровой вход 2
Сопротивление 2,4 кОм.
Диапазон напряжения 9÷30 В
DI3-COM
Цифровой вход 3
DI4-COM
Цифровой вход 4
DI5-COM
Цифровой вход 5
DI6-COM
Цифровой вход 6
DI7/HI-COM
Цифровой вход 7 или
Так же, как DI1-DI6.
импульсный вход
Может использоваться как высокоскоростной импульсный вход.
Максимальная входная частота 100 кГц
Аналоговые
AO1-GND
Аналоговый выход 1
Выходные сигналы:
выходы
AO2-GND
Аналоговый выход 2
0÷10 В
0÷20 мА.
Тип сигнала определяется переключателями AO1, AO2 на плате
управления.
Сопротивление нагрузки ≥10 кОм
Цифровые
Y1-COM
Цифровой выход 1
Диапазон напряжения 0÷24 В.
выходы
(открытый коллектор)
Диапазон тока 0÷50
Y2/HO-COM
Цифровой выход 2
Так же, как Y1.
(открытый коллектор)
Может использоваться как высокоскоростной импульсный выход.
или импульсный выход
Максимальная выходная частота 100 кГц
Выходные реле
R1A-R1С
НО контакт реле 1
R1C - общий контакт реле 1.
R1B-R1С
НЗ контакт реле 1
R2C - общий контакт реле 2.
Номинальные параметры:
R2A-R2С
НО контакт реле 2
250 В АС, 3 А, cos=0,4,
R2B-R2С
НЗ контакт реле 2
30 В DC, 1 A
Интерфейс связи
485+
Клеммы интерфейса
Скорость: 4800/9600/19200/38400/57600/
RS485
485-
RS485
115200 бод.
GND
Экран и земля канала
Терминальный резистор включается переключателем 485 на
RS485
плате управления
Экран
PE
Клемма подключения
Клемма заземления экрана
экрана
Дополнительные
Разъём подключения
Используется обычный патч-корд.
интерфейсы
пульта управления
Максимальная длина кабеля 50 м
UP/DOWNLOAD
Интерфейс устройства
копирования параметров
Глава 3 Установка и проводной монтаж
31
содержание .. 1 2 3 ..
