Instart Преобразователи частоты серии MCI и FCI. Руководство по эксплуатации - часть 7





Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение

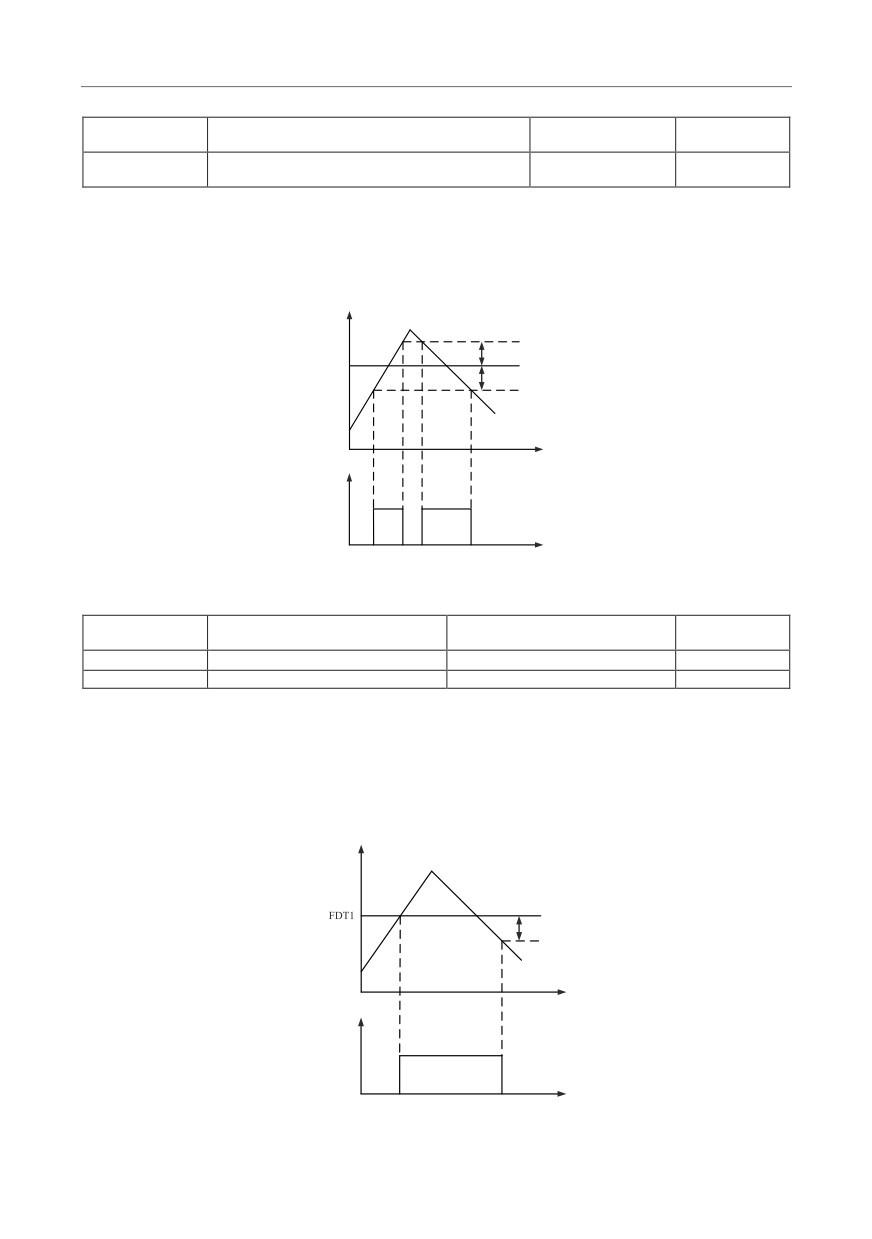

P2.2.02
Диапазон регистрации рабочей частоты
000.0%~100.0%
000.0
Если рабочая частота преобразователя частоты находится в пределах диапазона регистрации рабочей частоты (в
большую, или меньшую сторону относительно установленной частоты), многофункциональные выходные
клеммы переходят в состояние ВКЛ. Значение этого функционального кода устанавливается в процентах от
верхней опорной частоты. Алгоритм формирования сигнала многофункциональных выходных клемм
представлен на следующем рисунке:
Выходная частота
Диапазон регистрации рабочей частоты
Установленная частота
Диапазон регистрации рабочей частоты
Время
Наступление события при
обнаружении частотного
сигнала
Время
Абсолютный диапазон регистрации рабочей частоты = Обнаружение рабочей частоты в
диапазоне регистрации (Р2.2.02) х Максимальная частота (Р0.0.07)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.03
Частота регистрации FDT1
000.00 Гц ~ Максимальная частота
050.00
P2.2.04
Запаздывание FDT1
000.0%~100.0%
005.0

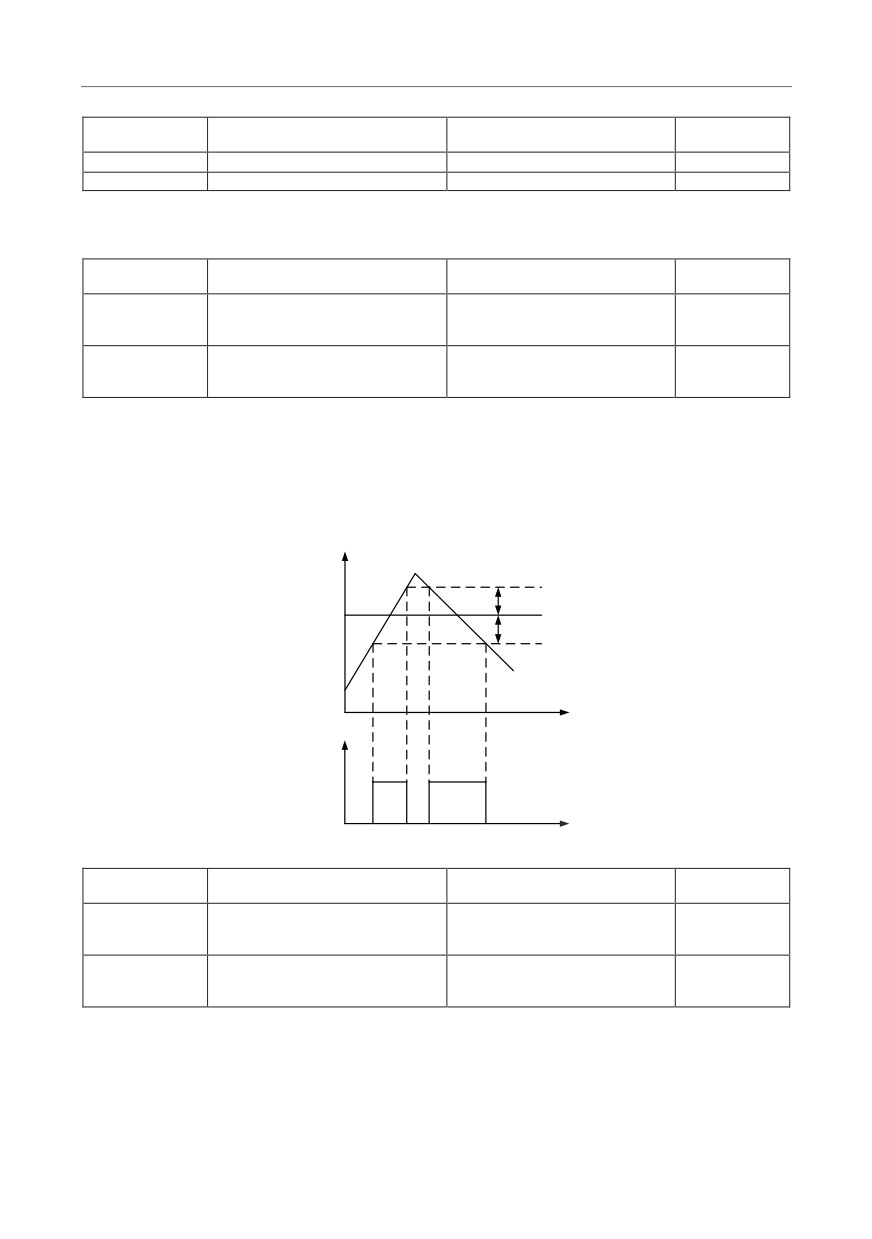

Если выходная частота преобразователя частоты превышает установленное значение, многофункциональными
выходными клеммами осуществляется переход в состояния выходного сигнала ВКЛ., это значение
называется частотой регистрации FDT1. Если выходная частота преобразователя частоты ниже
частоты регистрации FDT1 на определенное значение, многофункциональными выходными клеммами
осуществляется переход в состояния выходного с и г н ала ВЫКЛ ., это значение называется значением
запаздывания частоты FDT1. Функция многофункциональных выходных клемм - обнаружение выходного
сигнала с уровнем частоты FDT1, см. описание на следующем рисунке:
Выходная частота
Запаздывание частоты FDT1
Время
Наступление события при
обнаружении частотного
сигнала
Время
Значение запаздывания частоты FDT1 = Частота регистрации FDT1 (P2.2.03) X Запаздывание FDT1.
126
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.05
Частота регистрации FDT2
000.00 Гц ~ Максимальная частота
050.00
P2.2.06
Запаздывание FDT2
000.0%~100.0%
005.0
Функция FDT2 аналогична FDT1, более подробно см. в описании FDT1 (P2.2.03 и P2.2.04). Функция
многофункциональных выходных клемм - обнаружение уровня частоты FDT2 (25).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Частота регистрации 1
P2.2.07
000.00 Гц ~ Максимальная частота
050.00
P2.2.08
Диапазон регистрации частоты 1
000.0%~100.0%
000.0
Если рабочая частота преобразователя частоты находится в пределах диапазона регистрации частоты 1 (в
большую, или меньшую сторону относительно значения частоты регистрации 1), то многофункциональные
выходные клеммы преобразователя частоты переходят в состояние ВКЛ. Если рабочая частота преобразователя
частоты выходит за пределы диапазона регистрации частоты 1 (в большую, или меньшую сторону относительно
значения частоты регистрации 1), то многофункциональные выходные клеммы преобразователя частоты
переходят в состояние ВЫКЛ. Функция многофункциональных выходных клемм - формирование выходного
сигнала регистрации частоты 1 (26), см. описание на следующем рисунке:
Выходная частота
Частота регистрации
Диапазон регистрации частоты
Диапазон регистрации частоты
Время
Выходной сигнал регистрации
частоты
Время
Фактический диапазон регистрации частоты = Диапазон регистрации частоты 1 (Р2.2.08) Х Максимальная
частота (Р0.0.07)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.09
Частота регистрации 2
000.00 Гц ~ Максимальная частота
050.00
P2.2.10
Диапазон регистрации частоты 2
000.0%~100.0%
000.0
Функции описанных выше функциональных кодов аналогичны кодам P2.2.07 и P2.2.08; более подробно см.
описание кодов P2.2.07 и P2.2.08. Функция многофункциональных выходных клемм - обнаружение выходного
сигнала частоты 2 (27).
127
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
000.0%~300.0%
P2.2.11
Уровень обнаружения нулевого тока
(100.0% соответствует
005.0
номинальному току двигателя)
Время задержки обнаружения
P2.2.12
000.01 ~ 600.00 с
000.10
нулевого тока

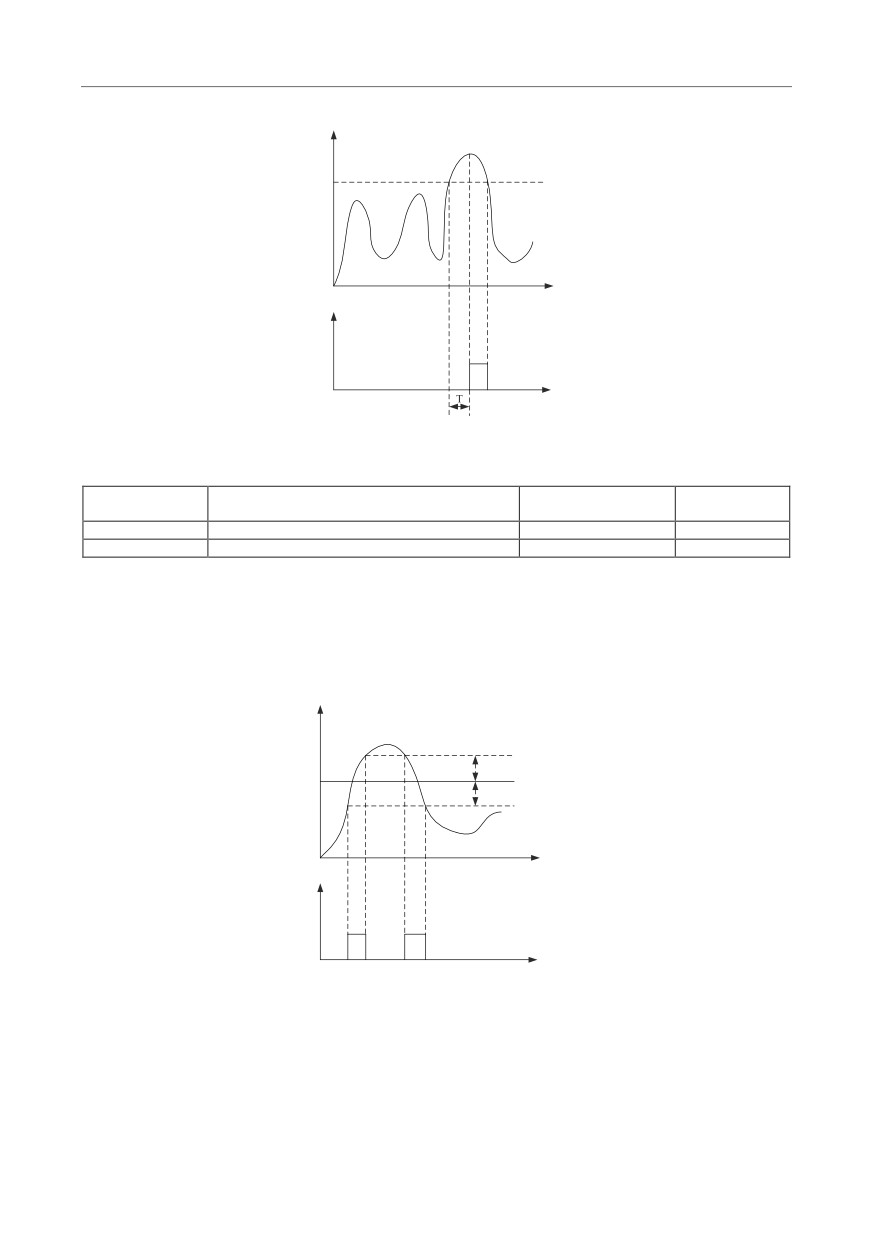

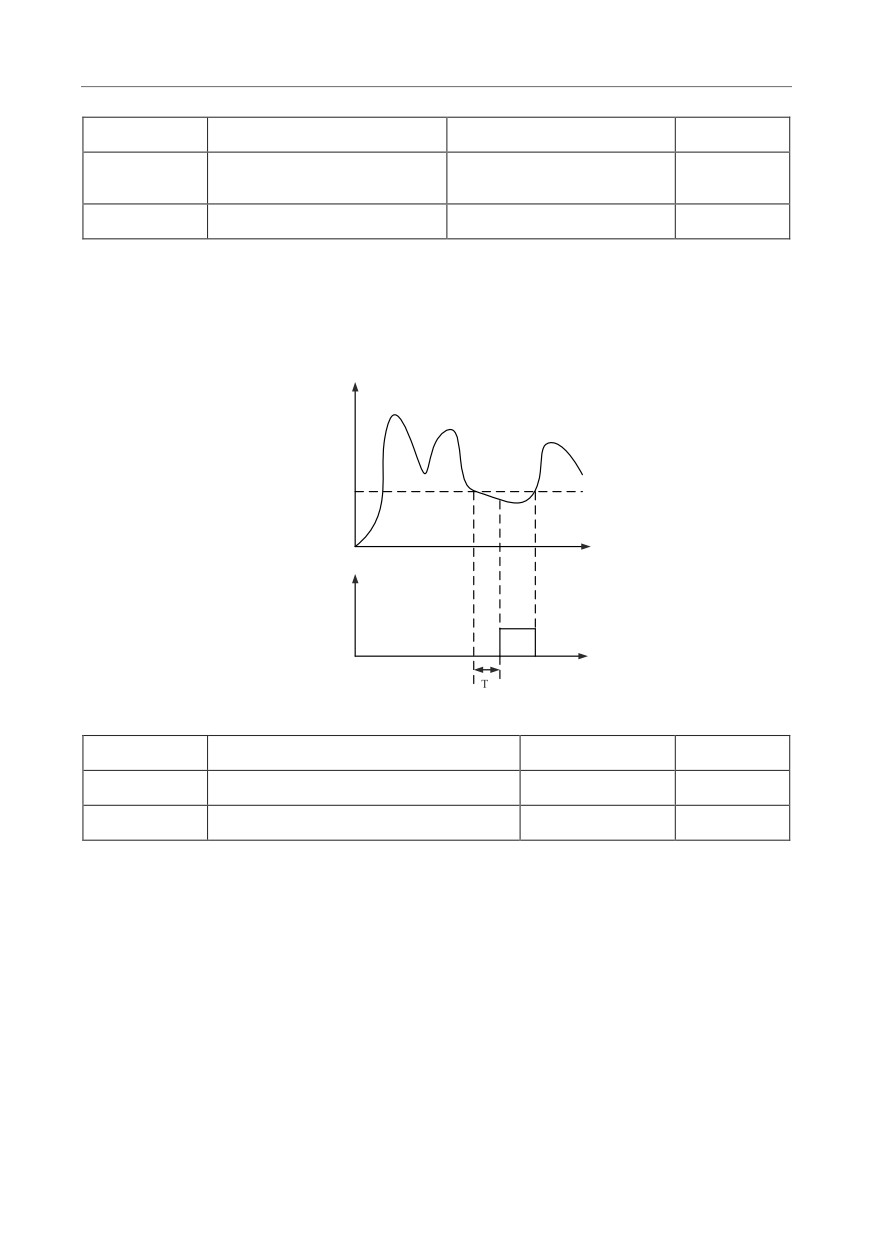

Если рабочий ток преобразователя частоты ниже или равен уровню обнаружения нулевого тока, а
продолжительность превышает время задержки обнаружения нулевого тока, многофункциональными
выходными клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала ВКЛ.,
после перехода рабочего тока на уровень обнаружения выше нуля, многофункциональными выходными
клеммами преобразователя частоты осуществляется переход в состояние выходного сигнала ВЫКЛ.
Функция многофункциональных выходных клемм - обнаружение состояния нулевого тока (34), см. описание на
следующем рисунке:
Рабочий ток
Уровень обнаружения нулевого тока
Время
Сигнал обнаружения нулевого
тока
Время
Время задержки обнаружения нулевого тока.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
00.0: Нет обнаружения
P2.2.13
Значение предела выходного тока
200.0
000.1%~300.0%
Время задержки обнаружения превышения
P2.2.14
000.00 ~ 600.00 с
000.00
предела выходного тока
Если рабочий ток преобразователя частоты выше значения, установленного функциональным кодом P2.2.13, а
продолжительность
превышает
значение,
установленное
функциональным кодом P2.2.14,
многофункциональными выходными клеммами преобразователя частоты осуществляется переход в состояние
выходного сигнала ВКЛ., после перехода рабочего тока на уровень обнаружения ниже или равно предела
выходного тока, многофункциональными выходными клеммами преобразователя частоты осуществляется
переход в состояние выходного сигнала ВЫКЛ. Функция многофункциональ н ы х выходных клемм -
обнаружение состояния превышения предела тока (36), см. описание на следующем рисунке:
128
Глава 6 Описание параметров
Рабочий ток
Превышение предела
выходного тока
Время
Сигнал обнаружения
превышения предела
выходного тока
Время
Превышение предела выходного тока - это процент значения номинального тока двигателя. T - время задержки
обнаружения превышения предела выходного тока.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.15
Значение тока регистрации 1
000.0%~300.0%
100.0
P2.2.16
Диапазон регистрации тока 1
000.0%~300.0%
000.0
Если рабочий ток преобразователя частоты находится в пределах диапазона регистрации тока 1 (в большую, или
меньшую сторону относительно значения тока регистрации 1), то многофункциональные выходные клеммы
преобразователя частоты переходят в состояние ВКЛ. Если рабочий ток преобразователя частоты выходит за
пределы диапазона регистрации тока 1 (в большую, или меньшую сторону относительно значения тока
регистрации 1), то многофункциональные выходные клеммы преобразователя частоты переходят в состояние
ВЫКЛ. Функция многофункциональных выходных клемм - формирование выходного сигнала регистрации тока 1
(28), см. описание на следующем рисунке:
Выходной
ток
Диапазон регистрации тока 1
Ток регистрации 1
Диапазон регистрации тока 1
Время
Сигнал регистрации тока
Время
Значение тока регистрации 1 и диапазон регистрации тока 1 являются процентными значениями от номинального
тока двигателя.
129
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.17
Значение тока регистрации 2
000.0%~300.0%
100.0
P2.2.18
Диапазон регистрации тока 2
000.0%~300.0%
000.0
Функции описанных выше функциональных кодов аналогичны кодам P2.2.15 и P2.2.16; более подробно см.
описание кодов P2.2.15 и P2.2.16. Функция многофункциональных выходных клемм - выходной сигнал
регистрации тока 2 (29).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.19
Нижний предел входного сигнала VF1
00.00 В ~ P2.2.20
03.10
P2.2.20
Верхний предел входного сигнала VF1
P2.2.19 ~ 11.00 В
06.80
Если входное значение аналогового сигнала VF1 ниже значения, установленного функциональным кодом
P2.2.19, многофункциональными выходными клеммами преобразователя частоты осуществляется переход в
состояние выходного сигнала ВКЛ. Функция многофункциональных выходных клемм - обнаружение
входного сигнала VF ниже нижнего предела (21) или выше верхнего предела (31).
Если входное значение аналогового сигнала VF1 ниже значения, установленного функциональным кодом
P2.2.20, многофункциональными выходными клеммами преобразователя частоты осуществляется переход в
состояние выходного сигнала ВКЛ. Функция многофункциональных выход
ных клемм - обнаружение
входного сигнала VF ниже нижнего предела (22) или выше верхнего предела (31).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.21
Опорное значение температуры модуля
000 ~ 100
0
C
075
Если температура модуля преобразователя частоты достигает значения, установленного функциональным
кодом P2.2.21, многофункциональными выходными клеммами преобразователя частоты осуществляется
переход в состояние выходного сигнала ВКЛ. Функцией многофункци ональных выходных клемм является
измерение температуры модуля (35). Фактическую температуру модуля можно отобразить при помощи
функционального кода P5.1.03.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P2.2.22
Продолжительность времени работы
0000.0 ~ 6500.0 мин
0000.0
Таймер преобразователя частоты необходимо перезапускать после каждого запуска, если достигнуто значение,
установленное функциональным кодом P2.2.22, преобразователь частоты продолжает работать, а
многофункциональными клеммами преобразователя частоты осуществляется переход в состояние выходного
сигнала ВКЛ. Ф ункция многофункциональных выходных клемм
- определение текущего рабочего времени
(40). Если установка равна 0, текущее рабочее время не ограничено. Фактическое время работы можно
отобразить при помощи функционального кода P9.0.23 (во время выключения преобразователя частоты
значение отображения P9.0.23 автоматически становится равным 0).
130
Глава 6 Описание параметров
6.4
Группа P3 - Программируемые функции
Группа P3.0 - Базовая группа
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Завершение одиночного запуска и останов
1: Завершение одиночного запуска и сохранение
Режим работы
P3.0.00
финального значения
0
ПЛК
2: Непрерывный режим
3: Цикл N раз
0: Останов после окончания одиночного цикла
Преобразователь частоты останавливается автоматически в соответствии с режимом останова, заданным кодом
Р1.0.16, после завершения одного цикла.
1: Хранение финального значения после завершения одиночного цикла
Преобразователь частоты работает на опорной частоте последней фазы после завершения одного цикла.
2: Непрерывный цикл
Преобразователь частоты продолжает работать до подачи команды останова.
3: N повторений цикла
Преобразователь частоты останавливается автоматически после выполнения цикла N раз. N - опорное значение,
установленное функциональным кодом P3.0.01.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.0.01
Цикл N раз
00000 ~ 65000
00000
Этот функциональный код используется для установки числа повторений цикла работы с функциональным
кодом P3.0.00=3.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Единицы: Вариант сохранения в памяти после
выключения питания
Вариант
0: Без сохранения в памяти
сохранения
в
1: Сохранение в памяти после выключения питания
P3.0.02
памяти ПЛК после
00
Десятки: Вариант сохранения в памяти после
выключения
останова
питания
0: Без сохранения в памяти после останова
1: С сохранением в памяти после останова
Сохранение в памяти ПЛК после выключения питания означает выполнение рабочего этапа на рабочей частоте
ПЛК перед выключением питания, во время последующего включения питания преобразователь частоты
начинает работу с сохраненными параметрами. Если выбран режим работы без сохранения параметров в
памяти, процесс ПЛК необходимо запускать заново после каждого включения питания.
Сохранение в памяти ПЛК после останова означает выполнение рабочего этапа на рабочей частоте ПЛК перед
выключением питания, во время последующего включения питания преобразователь частоты начинает работу с
сохраненными параметрами. Если выбран режим работы без сохранения параметров в памяти, процесс ПЛК
необходимо запускать заново после каждого останова.
Кроме того, в случае выбора этой функции необходимо организовать сохранение в памяти количества
выполняемых циклов ПЛК.
131
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.0.03
Команда фазы 0
-100.0%-100.0%
000.0
P3.0.04
Время выполнения фазы 0
0000.0 - 6553.5 с
0000.0
P3.0.05
Команда фазы 1
-100.0%-100.0%
000.0
P3.0.06
Время выполнения фазы 1
0000.0 - 6553.5 с
0000.0
P3.0.07
Команда фазы 2
-100.0%-100.0%
000.0
P3.0.08
Время выполнения фазы 2
0000.0 - 6553.5 с
0000.0
P3.0.09
Команда фазы 3
-100.0%-100.0%
000.0
P3.0.10
Время выполнения фазы 3
0000.0 - 6553.5 с
0000.0
P3.0.11
Команда фазы 4
-100.0%-100.0%
000.0
P3.0.12
Время выполнения фазы 4
0000.0 - 6553.5 с
0000.0
P3.0.13
Команда фазы 5
-100.0%-100.0%
000.0
P3.0.14
Время выполнения фазы 5
0000.0 - 6553.5 с
0000.0
P3.0.15
Команда фазы 6
-100.0%-100.0%
000.0
P3.0.16
Время выполнения фазы 6
0000.0 - 6553.5 с
0000.0
P3.0.17
Команда фазы 7
-100.0%-100.0%
000.0
P3.0.18
Время выполнения фазы 7
0000.0 - 6553.5 с
0000.0
P3.0.19
Команда фазы 8
-100.0%-100.0%
000.0
P3.0.20
Время выполнения фазы 8
0000.0 - 6553.5 с
0000.0
P3.0.21
Команда фазы 9
-100.0%-100.0%
000.0
P3.0.22
Время выполнения фазы 9
0000.0 - 6553.5 с
0000.0
P3.0.23
Команда фазы 10
-100.0%-100.0%
000.0
P3.0.24
Время выполнения фазы 10
0000.0 - 6553.5 с
0000.0
P3.0.25
Команда фазы 11
-100.0%-100.0%
000.0
P3.0.26
Время выполнения фазы 11
0000.0 - 6553.5 с
0000.0
P3.0.27
Команда фазы 12
-100.0%-100.0%
000.0
P3.0.28
Время выполнения фазы 12
0000.0 - 6553.5 с
0000.0
P3.0.29
Команда фазы 13
-100.0%-100.0%
000.0
P3.0.30
Время выполнения фазы 13
0000.0 - 6553.5 с
0000.0
P3.0.31
Команда фазы 14
-100.0%-100.0%
000.0
P3.0.32
Время выполнения фазы 14
0000.0 - 6553.5 с
0000.0
P3.0.33
Команда фазы 15
-100.0%-100.0%
000.0
P3.0.34
Время выполнения фазы 15
0000.0 - 6553.5 с
0000.0
Если разряд
десятых мультиплексной команды каждой фазы равен 0, соответствующие опорные значени я
частоты вращения, устанавливаемые ПЛК для каждой фазы мультиплексной команды являются процентом от
максимальной частоты. Время выполнения фазы - это продолжительность вращения, определяемая ПЛК на
частоте каждой фазы (включая время разгона и замедления и время задержки вращения ВПЕРЕД и вращения
ОБРАТНОГО.
132
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.0.35
Определение фазы 0
Единицы: Время разгона и замедления
H.00
P3.0.36
Определение фазы 1
Выбор (не действительно для клемм
H.00
P3.0.37
Определение фазы 2
многоступенчатой команды)
H.00
0: Время разгона и замедления 1
P3.0.38
Определение фазы 3
H.00
1: Время разгона и замедления 2
P3.0.39
Определение фазы 4
H.00
2: Время разгона и замедления 3
P3.0.40
Определение фазы 5
H.00
3: Время разгона и замедления 4
P3.0.41
Определение фазы 6
H.00
Десятки: Выбор источника частотного сигнала
P3.0.42
Определение фазы 7
H.00
(действительно для клемм многоступенчатой команды)
P3.0.43
Определение фазы 8
H.00
0: Команда текущей фазы
P3.0.44
Определение фазы 9
H.00
1: Потенциометр панели управления
P3.0.45
Определение фазы 10
H.00
2: Кнопки панели управления
P3.0.46
Определение фазы 11
3: Входной сигнал VF1
H.00
P3.0.47
Определение фазы 12
4: Входной сигнал VF2
H.00
P3.0.48
Определение фазы 13
5: Импульсный опорный сигнал (DI6)
H.00
P3.0.49
Определение фазы 14
6: Опорный сигнал ПИД-управления
H.00
7: Результат операции 1
8: Результат операции 2
9: Результат операции 3
P3.0.50
Определение фазы 15
A: Результат операции 4
H.00
Разряд сотен: направление вращения
0: Направление по умолчанию
1: В обратном направлении
Разрядом единиц параметра фазы определяется время разгона и замедления при вращении на частоте
ПЛК для каждой фазы, а разрядом десятков параметра фазы определяется источник частоты вращения для
ПЛК или мультиплексного управления на каждой фазе. Разрядом сотен определения фазы устанавливается
направление вращения, выбираемое ПЛК на каждой фазе.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Секунды
P3.0.51
Единицы времени работы ПЛК
1: Часы
0
2: Минуты
Относится к единицам измерения времени фазы, когда преобразователь частоты работает на частоте вращения,
определяемой ПЛК.
133
Глава 6 Описание параметров
Группа Р3.1 - Расширенная группа
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Функция таймера
0: Отключено
P3.1.00
0
времени работы
1: Включено
0: Цифровой сигнал (P3.1.02)
1: Внешний сигнал на клемме VF1
Источник задания
P3.1.01
2: Внешний сигнал на клемме VF2
0
времени работы
(Диапазон аналогового входного сигнала
соответствует P3.1.02)
Время работы
P3.1.02
установленное
0000.0 ~ 6500.0 мин
0000.0
таймером
Упомянутые выше функциональные коды используются для выполнения функции запуска преобразователя
частоты в соответствии с временными параметрами. Более подробно см. п.7.1.8
(функция временных
параметров)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Режим опорного сигнала
0: Относительно опорной частоты
P3.1.03
0
вобуляции
1: Относительно максимальной частоты
P3.1.04
Диапазон вобуляции
000.0%~100.0%
000.0
P3.1.05
Диапазон реакции
00.0%~50.0%
00.0
P3.1.06
Цикл вобуляции
0000.1 ~ 3000.0 с
0010.0
Время возрастания
P3.1.07
треугольной волны
000.1%~100.0%
050.0
вобуляции
Упомянутые выше функциональные коды используются для выполнения функции вобуляции. Более подробно
см. п.7.1.16 (функция вобуляции)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.1.08
Опорное значение длины
00000 ~ 65535 м
01000
P3.1.09
Фактическое значение длины
00000 ~ 65535 м
00000
P3.1.10
Количество импульсов на метр
0000.1 ~ 6553.5
0100.0
Упомянутые выше функциональные коды используются для выполнения функции контроля постоянной длины.
Более подробно см. п.7.1.9 (функция постоянной длины)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.1.11
Опорное значение счетчика
00001 ~ 65535
01000
P3.1.12
Установленное значение счетчика
00001 ~ 65535
01000
Упомянутые выше функциональные коды используются для выполнения функции счетчика. Более подробно
см. п.7.1.10 (функция счетчика)
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.1.13
Установленное значение 1 расстояния
-3200.0 ~ 3200.0
0000.0
P3.1.14
Установленное значение 2 расстояния
-3200.0 ~ 3200.0
0000.0
P3.1.15
Число импульсов на единицу расстояния
000.00 ~ 600.00
000.00
Упомянутые выше функциональные коды используются для контроля расстояния. Более подробно см. п.7.1.11
(функция контроля расстояния)
134
Глава 6 Описание параметров
Группа P3.2 - Функциональная группа встроенной логики ПЛК
Функциональный
Название
Заводское
Диапазон настройки
код
функции
значение
0: входной сигнал этого реле определяется этим
управляющим словом реле A
1: входной сигнал этого реле определяется этим
управляющим словом реле B
Управление
2: входной сигнал этого реле определяется этим
P3.2.00
промежуточными
управляющим словом реле C
00000
реле задержки
Единицы: Реле 1 (M1)
Десятки: Реле 2 (M2)
Сотни: Реле 3 (M3)
Тысячи: Реле 4 (M4)
Десятки тысяч: Реле 5 (M5)
Эта функция используется для настройки управляющего слова, которым определяется промежуточное реле
задержки.
При значении, равном 0, промежуточное реле задержки определяется управляющим словом A, см. описание
функционального кода P3.2.01.
При значении, равном 1, промежуточное реле задержки определяется управляющим словом B, см. описание
функционального кода P3.2.02~P3.2.06.
При значении, равном 2, промежуточное реле задержки определяется управляющим словом C, см. описание
функционального кода P3.2.07~P3.2.11.
См. описание п. 7.1.12 (функция программирования простого внутреннего реле).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Опорный сигнал 0
1: Опорный сигнал 1
Единицы: M1
Управляющее слово A промежуточного
P3.2.01
Десятки: M2
00000
реле
Сотни: M3
Тысячи: M4
Десятки тысяч: M5
Если любой разряд функционального кода P3.2.00 равен 0, этот функциональный код используется для
принудительной установки реле, соответствующего этому разряду, в значение 0 или 1. Более подробно см.
п.7.1.12 (функция программирования простого внутреннего реле)
135
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Единицы: Логика управления
Управляющее слово B
0: Вход 1
P3.2.02
промежуточного реле
1: Вход 1 и НЕ
00000
задержки M1
2: Вход 1 и Вход 2 И
Управляющее слово B
3: Вход 1 и Вход 2 ИЛИ
P3.2.03
промежуточного реле
4: Вход 1 и Вход 2 искл. ИЛИ
00000
задержки M2
5: Действительный опорный сигнал Входа 1
Управляющее слово B
действителен
P3.2.04
промежуточного реле
Действительный опорный сигнал Входа 2
00000
задержки M3
недействителен
Управляющее слово B
6: Действительный опорный сигнал Входа 1
P3.2.05
промежуточного реле
Нарастающий фронт действителен
00000
задержки M4
Действительный опорный сигнал Входа
2
Нарастающий фронт недействителен
7: Обратный действительный сигнал Входа 1
Нарастающий фронт
8: Вход 1 Нарастающий фронт действителен,
выходной импульсный сигнал длительностью
200 мс
9: Вход 1 Нарастающий фронт и Вход 2 И
Сотни и десятки: Выбор входа 1
0~9:DI1~DI10
10~14: M1~M5
15~16: VF1, VF2
Управляющее слово B
17~19: Резерв
P3.2.06
промежуточного реле
00000
20~79: Функция выходного сигнала 00~59
задержки M5
Соответствует многофункциональной
выходной клемме
Десятки тысяч: Выбор входа 2
0~9: DI1~DI10
10~14: M1~M5
15~16: VF1, VF2
17~19: Резерв
20~59: Функция выходного сигнала
00~39
Соответствует многофункциональной
выходной клемме
Если любой разряд функционального кода P3.2.00 равен 1, реле, соответствующее этому разряду, находится
под управлением упомянутого выше соответствующего функционального кода. Разряд единиц упомянутого
выше функционального кода используется для настройки логики выполнения функции Входа 1 и Входа 2.
Разряды сотен и единиц используются для выбора варианта Входа 1. Разряды десятков тысяч и тысяч
используются для выбора варианта Входа 2. Промежуточное реле задержки M - это результат выполнения
простой логической операции Входа 1 и Входа 2.
M = Логическая операция (Вход 1 и Вход 2)
Более подробно см. п. 7.1.12 (функция простого внутреннего программируемого реле).
136
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Управляющее слово C
P3.2.07
промежуточного реле
0000
задержки M1
Управляющее слово C
P3.2.08
промежуточного реле
0000
Десятки и Единицы
задержки M2
00~59 Выходная функция реле соответствует
Управляющее слово C
сигналу на клеммах цифровых входов DI
P3.2.09
промежуточного реле
0000
задержки M3
Сотни и Тысячи:
Управляющее слово C
00~59 Выходная функция реле соответствует
сигналу на многофункциональном выходе YO
P3.2.10
промежуточного реле
0000
задержки M4
Управляющее слово C
P3.2.11
промежуточного реле
0000
задержки M5
В разряды десятков и единиц устанавливается диапазон настройки 0-59 для цифрового входа DI,
т.е. действие, подлежащие выполнению при срабатывании промежуточного логического реле, а
разряды тысяч и сотен используются для управления соответствующим реле, если любой разряд
функционального кода P3.2.00 равен 2 (возможно соответствие любому виду функций многофункционального
выхода). Более подробно см. п. 7.1.12 (функция программирования простого внутреннего реле).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P3.2.12
Время задержки подключения M1
0.0 ~ 3600.0 с
0000.0
P3.2.13
Время задержки подключения M2
0.0
~
3600.0 с
0000.0
P3.2.14
Время задержки подключения M3
0.0
~
3600.0 с
0000.0
P3.2.15
Время задержки подключения M4
0.0
~
3600.0 с
0000.0
P3.2.16
Время задержки подключения M5
0.0
~
3600.0 с
0000.0
P3.2.17
Время задержки отключения M1
0.0
~
3600.0 с
0000.0
P3.2.18
Время задержки отключения M2
0.0
~
3600.0 с
0000.0
P3.2.19
Время задержки отключения M3
0.0
~
3600.0 с
0000.0
P3.2.20
Время задержки отключения M4
0.0
~
3600.0 с
0000.0
P3.2.21
Время задержки отключения M5
0.0
~
3600.0 с
0000.0
Упомянутые выше функциональные коды используются для настройки времени задержки подключения и
отключения промежуточных реле задержки.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Нет отрицания
1: Отрицание
Единицы: M1
Вариант действительного состояния
Десятки: M2
P3.2.22
00000
промежуточного реле
Сотни: M3
Тысячи: M4
Десятки тысяч: M5
Этот функциональный код используется для настройки действующего состояния промежуточного реле
задержки.
Если любой из разрядов равен 0, это означает, что на выходе реле, соответствующего этому разряду, будет
подан сигнал полученных результатов.
Если любой из разрядов равен 1, это означает, что на выходе реле, соответствующего этому разряду, будет
подан инверсный сигнал полученных результатов.
137
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Единицы: Управление запуском таймера 1
Десятки: Управление запуском таймера 2
0: Запуск таймера при включении
преобразователя частоты
1: Запуск таймера сигналами на входной клемме 1
2: Запуск таймера инверсными сигналами на
входной клемме 1
3: Запуск таймера сигналами на входной клемме 2
Управляющее слово
4: Запуск таймера инверсными сигналами на
P3.2.23
внутреннего
00000
входной клемме 2
таймера
Сотни: Управление сбросом таймера 1
Тысячи: Управление сбросом таймера 2
0: Сброс таймера сигналами на входной клемме 1
1: Сброс таймера сигналами на входной клемме 2
Десятки тысяч: Единицы времени
0: Секунды
1: Минуты
Разряды единиц и десятков этого функционального кода используются для настройки контроля временных
параметров Таймера 1 и Таймера 2 соответственно.
0: Указывает, что таймер работает непрерывно без управления.
1: Управление таймера сигналом клеммы входного сигнала
1, если состояние этой клеммы действительно,
таймер начинает отсчет, если состояние клеммы не действительно, отсчет прекращается, текущее значение
остается неизменным.
2: Управление таймера инверсным сигналом клеммы входного сигнала
1, если состояние этой клеммы
недействительно, таймер начинает отсчет, если состояние клеммы действительно, отсчет прекращается,
текущее значение остается неизменным.
3~4: См. описание п. 1 и 2.
Разряды сотен и тысяч этого функционального кода, соответственно, используются для настройки контроля
сброса Таймера 1 и Таймера 2 соответственно.
0: Управление сбросом таймера с клеммы 1 , если состояние этой клеммы действительно, осуществляется сброс
значения таймера в 0.
1: Управление сбросом таймера с клеммы 2, если состояние этой клеммы действительно, осуществляется сброс
значения таймера в 0.
Разряд десятков тысяч этого функционального кода используется для настройки единиц измерения отсчета. 0 и
1 соответствуют секундам и минутам соответственно.
См. описание п. 7.1.13 (функция внутреннего таймера).
Функциональный код
Название функции
Диапазон настройки
Заводское значение
P3.2.24
Время отсчета таймера 1
0.0 ~ 3600.0 с
00000
P3.2.25
Время отсчета таймера 2
0.0 ~ 3600.0 с
00000
Функциональные коды P3.2.24 и P3.2.25 используются для настройки времени Таймера 1 и Таймера 2
соответственно.
138
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Нет операции
1: Операция сложения
2: Операция вычитания
3: Операция умножения
4: Операция деления
5: Больше оценки
Модуль
6: Равно оценке
P3.2.26
H.0000
вычислений
7: Больше или равно оценке
8: Интегрирование
9~F: Резерв
Единицы: Операция 1
Десятки: Операция 2
Сотни: Операция 3
Тысячи: Операция 4
Разряды единиц, десятков и сотен этого функционального кода соответствуют простой операции. При помощи
каждой операции можно выбрать различные методы выполнения. Более подробно см. в описании п. 7.1.14
(функция выполнения внутренних операций).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Операция настройки коэффициента умножением без
знаков после запятой
1: Выполнение настройки одного десятичного разряда в
системе при помощи алгоритма умножения
2: Выполнение настройки двух десятичных разрядов в
системе при помощи алгоритма умножения
3: Выполнение настройки трех десятичных разрядов в
системе при помощи алгоритма умножения
4: Выполнение настройки четырех десятичных разрядов в
системе при помощи алгоритма умножения
5: Выполнение настройки без десятичных разрядов в
системе при помощи алгоритма деления
6: Выполнение настройки одного десятичного разряда в
системе при помощи алгоритма деления
7: Выполнение настройки двух десятичных разрядов в
Коэффициент
системе при помощи алгоритма деления
P3.2.27
установки
Н.0000
свойства операции
8: Выполнение настройки трех десятичных разрядов в
системе при помощи алгоритма деления
9: Выполнение настройки четырех десятичных разрядов в
системе при помощи алгоритма деления
A: Выполнение настройки одного десятичного разряда в
системе при помощи алгоритма деления
B: Выполнение настройки двух десятичных разрядов в
системе при помощи алгоритма деления
C: Выполнение настройки трех десятичных разрядов в
системе при помощи алгоритма деления
D: Выполнение настройки четырех десятичных разрядов в
системе при помощи алгоритма деления
(Коэффициент A, B, C, D, E
- это цифровой адрес
функционального кода)
Единицы: Операция 1
Десятки: Операция 2
Сотни: Операция 3
Тысячи: Операция 4
139
Глава 6 Описание параметров
Диапазон результатов операций не обязательно равен диапазону настройки функциональных кодов
преобразователя частоты, поэтому для установки диапазона результатов операций в соответствии с диапазоном
настройки функциональных кодов преобразователя частоты необходим коэффициент настройки. Если значение
настройки находится в диапазоне
0-9, коэффициент настройки операций
- это число, которое можно
непосредственно включить в операцию. Если значение настройки находится в диапазоне A ~ E, коэффициент
настройки операции - это цифровой адрес функционального кода, в операцию непосредственно можно
включить только цифровое значение адреса функционального кода. Этот функциональный код используется
для настройки функций коэффициента настройки. Разряды единиц, десятков и сотен этого функционального
кода соответствуют простой операции. Более подробно см. в описании п.
7.1.14
(функция выполнения
внутренних операций).
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Тысячи, сотни, десятки и единицы: адрес Входа A
операции 1
P3.2.28
Вход A операции 1
Десятки тысяч: входная модель операции
00000
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Тысячи, сотни, десятки и единицы: адрес Входа B
операции 1
P3.2.29
Вход B операции 1
Десятки тысяч: входная модель операции
00000
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Коэффициент
P3.2.30
настройки
00000-65535
00001
операции 1
Упомянутые выше функциональные коды используются для настройки адреса входа и коэффициента
настройки Операции
1. Разряды тысяч, сотен, десятков и единиц функционального кода P3.2.28 и
функционального кода P3.2.29 соответствуют адресу входа A Операции
1 и входа B Операции
1,
соответственно. Входной адрес соответствует всем функциональным кодам, например, адрес
0005
соответствует функциональному коду P0.0.05. Если адресу входа функциональный вход не соответствует,
значение адреса входа по умолчанию равно 0. Разряд десятков тысяч кода P3.2.28 и P3.2.29 указывает на режим
выполнения операции над цифровым значением адреса входа. 0 означает операцию над числом без знака, а 1
означает операцию над числом со знаком.
Функциональный код P3.2.30 используется для установки коэффициента настройки Операции 1. Если разряд
единиц кода P3.2.27 находится в диапазоне
0
-
9, над цифрами функционального кода P3.2.30 можно
непосредственно выполнять операцию; если разряд единиц кода P3.2.27 находится в диапазоне A
- E,
выполнять операцию можно только над цифрами, которые являются адресом функционального кода P3.2.30,
это называется косвенной адресацией.
140
Глава 6 Описание параметров
Функциональный
Название
Заводское
Диапазон настройки
код
функции
значение
Тысячи, сотни, десятки и единицы: адрес Входа A операции 2
Вход A
Десятки тысяч: входная модель операции
P3.2.31
00000
операции 2
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Тысячи, сотни, десятки и единицы: адрес Входа B операции 1
Вход B
Десятки тысяч: входная модель операции
P3.2.32
00000
операции 2
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Коэффициент
P3.2.33
настройки
00000 ~ 65535
00001
операции 2
Тысячи, сотни, десятки и единицы: адрес Входа A операции 3
Вход A
Десятки тысяч: входная модель операции
P3.2.34
00000
операции 3
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Тысячи, сотни, десятки и единицы: адрес Входа B операции 3
Вход B
Десятки тысяч: входная модель операции
P3.2.35
00000
операции 3
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Коэффициент
P3.2.36
настройки
00000 ~ 65535
00001
операции 3
Тысячи, сотни, десятки и единицы: адрес Входа A операции 4
Вход A
Десятки тысяч: входная модель операции
P3.2.37
00000
операции 4
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Тысячи, сотни, десятки и единицы: адрес Входа B операции 4
Вход B
Десятки тысяч: входная модель операции
P3.2.38
00000
операции 4
0: Сигнал входа - операция с числом без знака
1: Сигнал входа - операция с числом со знаком
Коэффициент
P3.2.39
настройки
00000 ~ 65535
00001
операции 4
Упомянутые
выше функциональные коды используются для настройки адреса входа и коэффициента
настройки Операции 2, 3, 4. Более подробно см. в описании функциональных кодов P3.2.28~P3.2.30.
141
Глава 6 Описание параметров
6.5 Группа P4 - ПИД- управление и управление обменом
Группа P4.0 - Группа ПИД-управления
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Цифровой опорный сигнал (P4.0.01)
1: Опорный сигнал потенциометра панели
управления
2: Внешний опорный сигнал на клемме VF1
3: Внешний опорный сигнал на клемме VF2
4: Импульсный опорный сигнал (DI6)
5: Опорный сигнал коммуникационного
Источник опорного сигнала
P4.0.00
канала
00
ПИД-управления
6: Опорный сигнал на клемме
многоступенчатой команды
7: Опорный сигнал ПЛК
8: Результат операции 1
9: Результат операции 2
10: Результат операции 3
11: Результат операции 4
0: Цифровой опорный сигнал (P4.0.01)
Опорное значение сигнала ПИД-управления определяется значением функционального кода P4.0.01.
1: Опорный сигнал потенциометра панели управления
Опорное значение сигнала ПИД-управления определяется потенциометром панели управления.
1: Внешний опорный сигнал на клемме VF1
2: Внешний опорный сигнал на клемме VF2
Опорное значение сигнала ПИД-управления устанавливается клеммой аналогового входного сигнала.
Преобразователь частоты снабжен
2 контактным разъемом аналогового входного сигнала (VF1, VF2).
На клеммы VF1 и VF2 можно подать напряжение 0 ~ 10 В или ток 0/4 ~ 20 мА. В качестве характеристики
входного сигнала VF1 и VF2 в зависимости от значения сигнала ПИД-управления пользователи могут по
своему усмотрению выбрать один из четырех типов кривой при помощи функционального кода P2.1.02, в
котором Кривая 1 и Кривая 2 - это линейные зависимости, которые можно установить функциональным кодом
P2.0.13~P2.0.22, а Кривая 3 и Кривая 4 -ломаные линии с двумя точками перегиба, которые можно установить
функциональными кодами P2.1.04~P2.1.19. Отклонение между фактическим напряжением и измерительным
напряжением на аналоговой входной клемме можно отрегулировать при помощи функционального кода
P8.1.05~P8.1.12.
4: Импульсный опорный сигнал (DI6)
Опорное значение сигнала ПИД-управления устанавливается частотой высокоскоростных импульсов цифровой
клеммы входного сигнала DI6. Соответствующую взаимосвязь между частотой высокоскоросных импульсов
и значением сигнала ПИД- управления можно установить при помощи функционального кода P2.0.23~P2.0.26,
т.е., линейной зависимости.
5: Опорный сигнал коммуникационного канала
Опорное значение сигнала ПИД-управления устанавливается хост-компьютером в коммуникационном режиме
(Более подробно см. Главу 8).
142
Глава 6 Описание параметров
6: Опорный сигнал на клемме многоступенчатой команды
Опорное значение сигнала ПИД-управления устанавливается различными комбинациями состояний разъема
мультиплексного управления. В преобразователе частоты возможна настройка четырех клемм
мультиплексного управления
(за более подробной информацией о функциях клемм
9~12 обратитесь к
описанию клемм многоступенчатой команды P2.0.00~P2.0.09)
7: Опорный сигнал ПЛК
Опорное значение сигнала ПИД-управления задается функцией ПЛК, опорное зна чен ие сиг на ла П И Д -
управления преобразователя частоты можно выбирать из 1~16 произвольно выбранных частотных команд ,
источники, время удержания и время разгона/замедления каждой частотной команды можно установить при
помощи функциональных кодов 3.0.03~P3.0.50.
8: Результат операции 1
9: Результат операции 2
10: Результат операции 3
11: Результат операции 4
Опорное значение сигнала ПИД-управления определяется результатами операции после выполнения расчета
внутренним модулем вычислений. Более подробно об
операционном модуле см. в описании
функциональных кодов P3.2.26~P3.2.39. Результаты операций можно отобразить при помощи функциональных
кодов P9.0.46~P9.0.49.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Значение опорного сигнала
P4.0.01
000.0%~100.0%
050.0
ПИД-управления
Если функциональный код P4.0.00=0, опорное значение сигнала ПИД-управления определяется значением,
установленным этим функциональным кодом.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Внешний сигнал на клемме VF1
1: Внешний сигнал на клемме VF2
2: VF1-VF2
3: VF1+VF2
4: Импульсный сигнал (DI6)
5: Сигнал коммуникационного канала
6: Макс. [VF1,VF2]
Источник сигнала обратной
7: Мин. [VF1, VF2]
P4.0.02
00
связи ПИД-управления
8: Переключение сигналом на клемме
многоступенчатой команды между указанными
выше источниками
9: Результат операции 1
10: Результат операции 2
11: Результат операции 3
12: Результат операции 4
143
Глава 6 Описание параметров
0: Значение сигнала обратной связи ПИД - управления устанавливается на клемме аналогового входного
сигнала VF1
1: Значение сигнала обратной связи ПИД - управления устанавливается на клемме аналогового входного
сигнала VF2
2: VF1-VF2
Значение сигнала обратной связи ПИД-управления устанавливается входным аналоговым сигналом VF1 - VF2.
3: VF1+VF2
Значение сигнала обратной связи ПИД-управления устанавливается входным аналоговым сигналом VF1 + VF2.
4: Импульсный сигнал
Значение сигнала обратной связи ПИД-управления устанавливается частотой высокоскоростных импульсов
цифровой клеммы входного сигнала DI6. Соответствующую взаимосвязь между частотой высокоскоростных
импульсов и значением сигнала обратной связи ПИД - управления можно установить при помощи
функционального кода P2.0.23~P2.0.26, т.е., линейной зависимости.
5: Сигнал коммуникационного канала
Значение сигнала обратной связи ПИД-управления устанавливается хост-компьютером в коммуникационном
режиме (Более подробно см. главу 8)
6: Макс. [VF1, VF2]
Значение сигнала обратной связи ПИД - управления устанавливается максимальным значением сигналов
на аналоговых входах VF1 и VF2.
7: Мин. [VF1, VF2]
Значение сигнала обратной связи ПИД-управления устанавливается минимальным значением сигналов
на аналоговых входах VF1 и VF2.
8: Переключение сигналом на клемме многоступенчатой команды между указанными выше источниками
Переключение между значениями сигнала обратной связи ПИД-управления осуществляется между упомянутыми
выше 8 источниками путем различных комбинаций на разъеме многоступенчатой команды. В преобразователе
частоты возможна настройка четырех клемм мультиплексног о управления, для реализации данной функции
используются три клеммы (функции клемм 9~11), более подробно см. в следующей таблице:
Клемма 3 Клемма 2 Клемма 1
Канал обратной связи
0
0
0
VF1 (соответствует P4.0.02=0)
0
0
1
VF2 (соответствует P4.0.02=1)
0
1
0
VF1-VF2 (соответствует P4.0.02=2)
0
1
1
VF1+VF2 (соответствует P4.0.02=3)
1
0
0
Импульсный сигнал (соответствует P4.0.02=4)
1
0
1
Сигнал коммуникационного канала (соответствует P4.0.02=5)
1
1
0
Макс. [VF1,VF2] (соответствует P4.0.02=6)
1
1
1
Мин. [VF1,VF2] (соответствует P4.0.02=7)
9: Результат операции 1
10: Результат операции 2
11: Результат операции 3
12: Результат операции 4
Опорное значение сигнала ПИД
Значение сигнала обратной связи ПИД-управления определяется результатами операции после выполнения
расчета внутренним модулем вычислений. Более подробно о модуле вычислений см. в описании функциональных
кодов P3.2.26~P3.2.39. Результаты операций можно отобразить при помощи функциональных кодов
P9.0.46~P9.0.49.
144
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
Направление действия ПИД-
0: Прямое действие
P4.0.03
0
управления
1: Обратное действие
Этот функциональный код используется для настройки характера изменения частоты в зависимости от
интенсивности сигнала обратной связи.
0: Прямое действие
Выходная частота преобразователя частоты прямо пропорциональна интенсивности сигнала обратной связи,
если интенсивность сигнала обратной связи ниже заданного значения, выходная частота преобразователя
возрастает, соответственно заставляя расти интенсивность сигнала обратной связи, и в результате
интенсивность сигнала обратной связи становится равной заданному значению.
1: Обратное действие
Выходная частота преобразователя частоты обратно пропорциональна интенсивности сигнала обратной связи,
если интенсивность сигнала обратной связи выше заданного значения, выходная частота преобразователя
возрастает, соответственно заставляя снижаться интенсивность сигнала обратной связи, и в результате
интенсивность сигнала обратной связи становится равной заданному значению.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.04
Диапазон опорного сигнала и сигнала обратной
00000 ~ 65535
01000
связи ПИД-управления
Диапазон опорного сигнала и сигнала обратной связи ПИД-управления
- безразмерная величина, которая
определяет отображаемое на индикаторе панели управления значение опорного сигнала ПИД-управления (код
P9.0.14) и отображаемое на индикаторе панели управления значение сигнала обратной связи ПИД-управления
(код P9.0.15). Если код P4.0.04 устанавливается равным 5000, когда значение сигнала обратной связи ПИД-
управления равно 100.0%, код P9.0.15 сигнала обратной связи ПИД-управления также равен 5000.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.05
Пропорциональное усиление KP1
000.0 ~ 100.0
020.0
P4.0.06
Время интегрирования TI1
00.01 ~ 10.00 с
02.00
P4.0.07
Время дифференцирования TD1
00.000 ~ 10.000 с
00.000
Чем выше значение пропорционального усиления KP1, тем больше объем регулировки и тем быстрее отклик, но
слишком большое значение может вызвать колебания в системе, чем ниже значение KP1, тем более устойчива
система и медленнее отклик.
Чем выше значение времени интегрирования TI1, тем медленнее отклик, и более стабильный выходной сигнал,
хуже способность контроля флуктуаций интенсивности сигнала обратной связи, чем ниже значение TI1, тем
быстрее отклик, и сильнее флуктуации выходного сигнала, слишком низкое значение может вызвать колебания.
Установить предел усиления дифференциатора можно при помощи времени дифференцирования TD1,
таким образом, чтобы обеспечить необходимый уровень дифференциальной составляющей на низкой и высокой
частоте. Чем больше время дифференцирования, тем выше диапазон регулировки.
145
Глава 6 Описание параметров
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.08
Предел отклонения ПИД-управления
000.0%~100.0%
000.0
Этот функциональный код используется для определения того, осуществляется ли регулировка ПИД-
управления для предотвращения нестабильности выходной частоты, если отклонение между опорным сигналом
и сигналом обратной связи невелико.
Если отклонение между интенсивностью опорного сигнала и интенсивностью сигнала обратной связи меньше
значения, установленного кодом P4.0.08, прекращается регулировка ПИД-управления, преобразователем частоты
осуществляется подача стабильного выходного сигнала.
Если отклонение между интенсивностью опорного сигнала и интенсивностью сигнала обратной связи больше
значения, установленного кодом P4.0.08, применяется ПИД-управление.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.09
Время фильтрования сигнала обратной связи ПИД-
00.00 ~ 60.00 с
00.00
управления
Время фильтрования входного сигнала VF1 используется для настройки времени программного фильтрования
сигнала VF1, когда аналоговый сигнал может быть легко прерван, время фильтрования необходимо увеличить,
чтобы стабилизировать обнаруженный аналоговый сигнал, но, чем выше время фильтрования, тем ниже
скорость реакции обнаружения аналогового сигнала, поэтому эта настройка должна быть сбалансированной в
зависимости от конкретной ситуации.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
P4.0.10
Пропорциональное усиление KP2
000.0 ~ 100.0
020.0
P4.0.11
Время интегрирования TI2
00.01 ~ 10.00 с
02.00
P4.0.12
Время дифференцирования TD2
00.000 ~ 10.000 с
00.000
Упомянутые выше функциональные коды предназначены для выполнения тех же функций, что и
функциональные коды P4.0.05~P4.0.07, см. описание кодов P4.0.05~P4.0.07.
Функциональный
Заводское
Название функции
Диапазон настройки
код
значение
0: Нет переключения
1: Переключение при
P4.0.13
Условия переключения ПИД-управления
помощи клемм
0
2: Переключение
по отклонению
В случае специальных применений требуется установка оптимизированных параметров ПИД - управления для
работы в других условиях. Этот функциональный код используется для настройки условий переключения
параметров ПИД-управления.
0: Нет переключения
По умолчанию применяются параметры ПИД-управления, заданные кодами P4.0.05~P4.0.07.
1: Переключение при помощи клемм
Переключение осуществляется при помощи клеммы цифрового входного сигнала (следует установить функцию
41 этой клеммы: переключение параметров ПИД-управления). Если сигнал клеммы недействителен, применяются
параметры ПИД-управления, заданные кодами P4.0.05~P4.0.07. Если сигнал клеммы действителен,
применяются параметры ПИД-управления, заданные кодами группы P4.0.10~P4.0.12.
2: Переключение по отклонению
Переключение осуществляется на основе установленного значения функциональных кодов P4.0.14 и P4.0.15,
см. описание функциональных кодов P4.0.14 и P4.0.15.
146















содержание      ..     5      6      7      8     ..
