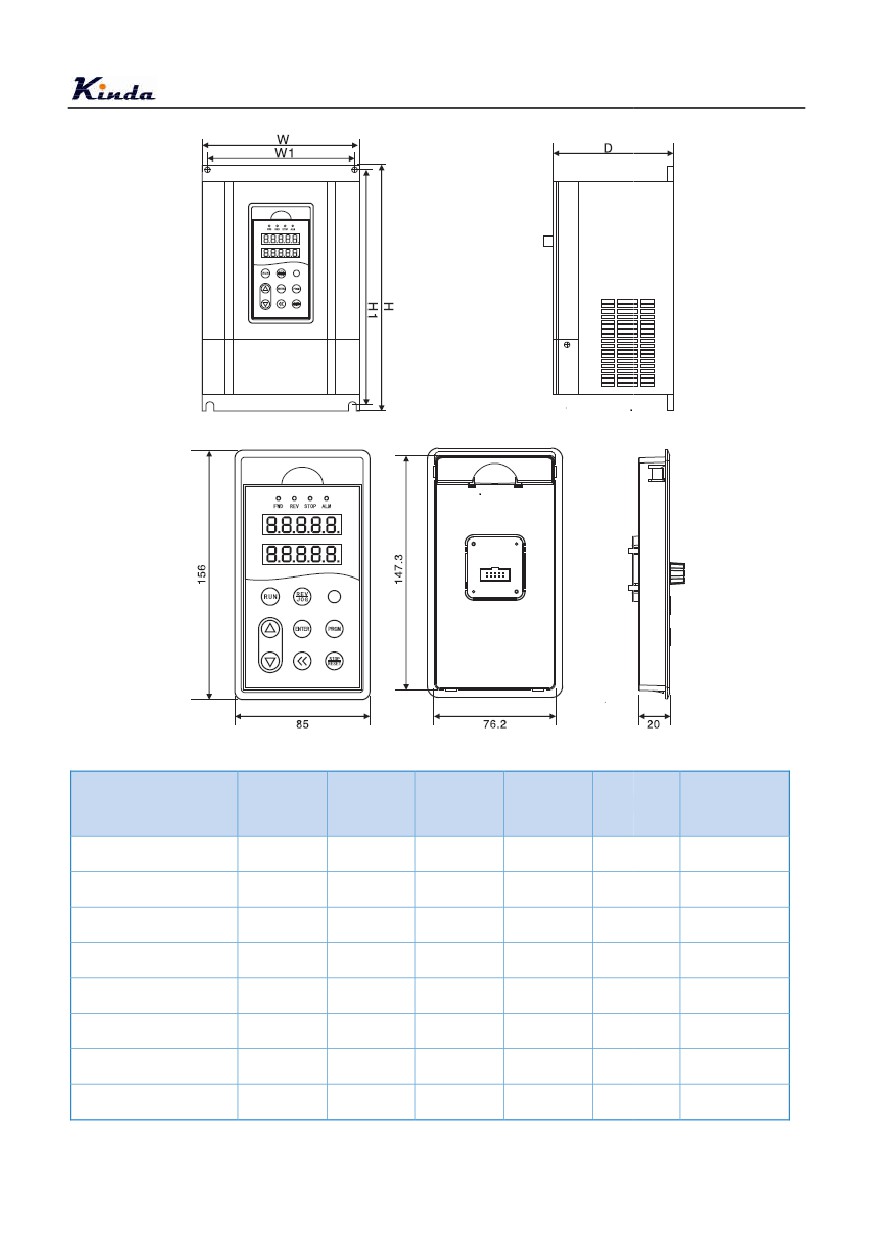

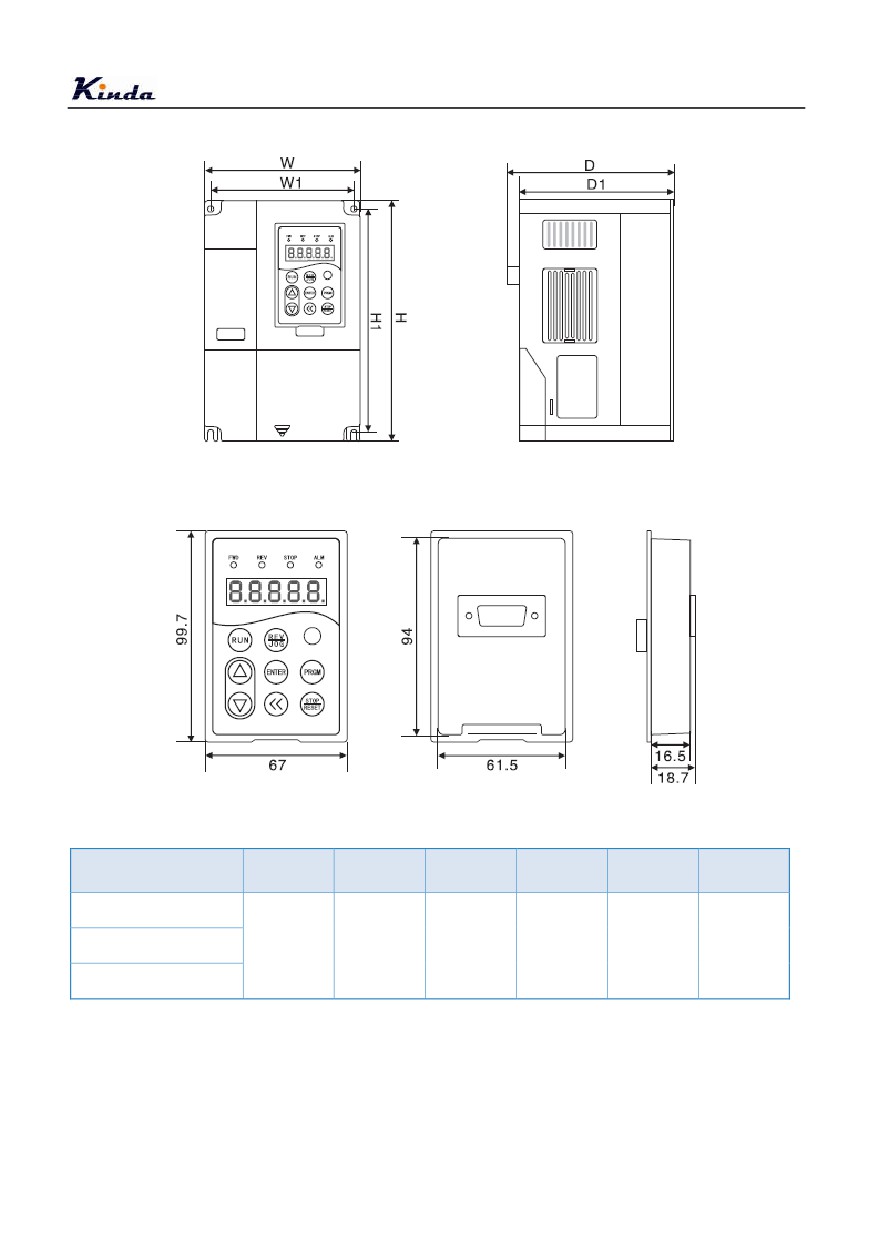

Частотный преобразователь серии KD. Руководство по эксплуатации - часть 2
B: 4.0~7.5кВт
Спереди
Сзади
Сбоку
Модель
W
W1
H
H1
D
D1
KD300-00400T4
KD300-00550T4
160.7
146.7
246
232
155.5
147.5
KD300-00750T4
17
C: >7.5кВт
Спереди
Сзади
Сбоку
Монтажное
Модуль
H
W
D
H1
W1
отверстие
(мм)
11~18.5кВт
375
210
196
362.5
160
7
22~37кВт
440
285
206
424
238
9
45~55кВт
600
385
267.7
580
260
10
75~90кВт
659
413
327
635
293
12
110~160кВт
849
480
389
822.5
369
12
185~280кВт
1060
650
380.5
1030
420
12
315~450кВт
1361.5
800
393
1300
520
16
500~630кВт
1550
950
485
1475
560
16
18
2.7 Техническое обслуживание инвертора
2.7.1 Плановое обслуживание
Для предотвращения старения внутренних элементов инвертора и возникновения потенциальных
неисправностей, вызванные температурой окружающей среды, влажностью, пылью и вибрацией,
необходимо проводить плановое техническое обслуживание и периодическую проверку.
Предметы плановой проверки включают:
1)
Наличие ненормального изменения звука при рабоче инвертора или нет
2)
Наличие вибрации при эксплуатации электродвигателя или нет
3)
Наличие изменений окружающей среды установки инвертора или нет
4)
Нормально работает вентилятор инвертора или нет
5)
Наличие перегрева инвертора или нет
Плановое обслуживание:
1)
Необходимо поддерживать чистоту инвертора все время.
2)
Необходимо очистить инвертор от пыли, чтобы в инвертор она не входила, особенно
металлическая пыль.
3)
Следует эффективно удалить масляное пятно с вентилятора.
2.7.2 Периодическая проверка
Проводите периодические проверки те места, где трудно проверить.
Предметы периодической проверки включают:
1)
Проверить и очистить вентиляционные каналы периодически.
2)
Проверить на раскручивание винтов
3)
Проверить то, что инвертор подвергается коррекции или нет
4)
Проверить наличие дугообразного следа у соединительной клеммы или нет
5)
Проводить испытание изоляции главной цепи
Внимание: при использовании Мегамометра (рекомендуется мегамометр 500В постоянного тока)
для измерения сопротивления изоляции, главная цепь должна быть отсоединена от инвертора.
Запрещается использовать метр сопротивления изоляции для измерения изоляции цепи
управления. Нет необходимости проводить испытание высоким напряжением
(испытание
проведено уже перед отправкой).
2.7.3 Замена изнашиваемых деталей
Изнашиваемые детали инвертора в основном включают вентилятор охлаждения и
электролитический конденсатор, срок службы которых зависит от рабочей среды и технического
обслуживания. В общем, срок службы должен быть:
Наименование элемента
Срок службы
Вентилятор
2~3 года
Электролитический
4~5 лет
конденсатор
19
Пользовать может определить время замены по времени эксплуатации.
1) Вентилятор охлаждения
Возможная причина повреждения: износ подшипника и старение лопасти
Критерии определения: Наличие трещины на поверхности лопасти или нет, наличие ненормальной
вибрации при закуске или нет
2)
Электролитический конденсатор фильтра
Возможная причина повреждения: некачественное входное электропитание, высокая температура
окружающей среды, старение электролита
Критерии определения: наличие утечки жидкости или нет, предохранительный клапан выдавлен или
нет, измерение статической емкости, измерение сопротивления изоляции
2.7.4 Хранение инвертора
При короткосрочном и долговременном хранении приводов их необходимо обратить внимание на
следующие пункты:
1)
При хранении необходимо вставить инвертор с оригинальной упаковкой в упаковочный ящик,
предлагаемый нашей компанией.
2)
Долговременное хранение приводит к ухудшению технического состояния электролитического
конденсатора. В связи с этим, необходимо включать наш продукт в сеть не реже, чем раз в 2 года.
Инвертор должен быть включен в течение 5 часов. При подаче питания на инвертор с помощью
регулятора напряжения медленно увеличивайте входное напряжение до номинального.
2.8 Гарантия инвертора
Данная гарантия распространяется только на сам частотный преобразователь.
1)
Компания Kinda предоставляет гарантию сроком 18 месяцев (с даты отгрузки товара). По
истечении этого срока расходы на техническое обслуживание несет заказчик.
2)
В течение гарантийного срока расходы на техническое обслуживание будут взиматься при
следующих обстоятельствах:
а)
Повреждение оборудования, вызванное неправильным воздействием не в соответствии с
руководством по эксплуатации.
б)
Повреждение оборудования, вызванное пожаром, наводнением, ненормальным напряжением
и т.д.
в)
Повреждение, возникшее в следствии неправильного использования инвертора.
Расходы на техническое обслуживание будут взиматься в соответствии со стандартом изготовителя.
Если есть соглашение, то в сооветствии с соглашением.
20
3 Механический и электрический монтаж
3.1 Механический монтаж
3.1.1 Требования к месту установки
1) Температура окружающей среды: температура среды в значительной степени влияет на срок
службы инвертора и она не должна превышать допустимый диапазон (от -10℃ до 40℃).
2) Частотный преобразователь должен быть установлен на поверхность из негорючего материала.
Инвертор должен быть установлен вертикально, установка под углом или горизонтально
запрещается.
3) Преобразователь должен быть установлен в месте без вибрации или с вибрацией меньше чем
0.6 G (5.9м/с²).
4) Инвертор не должен подвергаться воздействию прямого солнечного света и влажности.
5) Инвертор не должен подвергаться воздействию горючих, взрывоопасных и агрессивных газов.
6) Инвертор не должен подвергаться воздействию масляного, соляного туманов, пыли и
металлических частиц.
3.1.2 Монтажная схема
A. Параллельная установка многочисленных инверторов
Монтажная схема одиночного устройства
Монтажная схема верхнего и
нижнего устройства

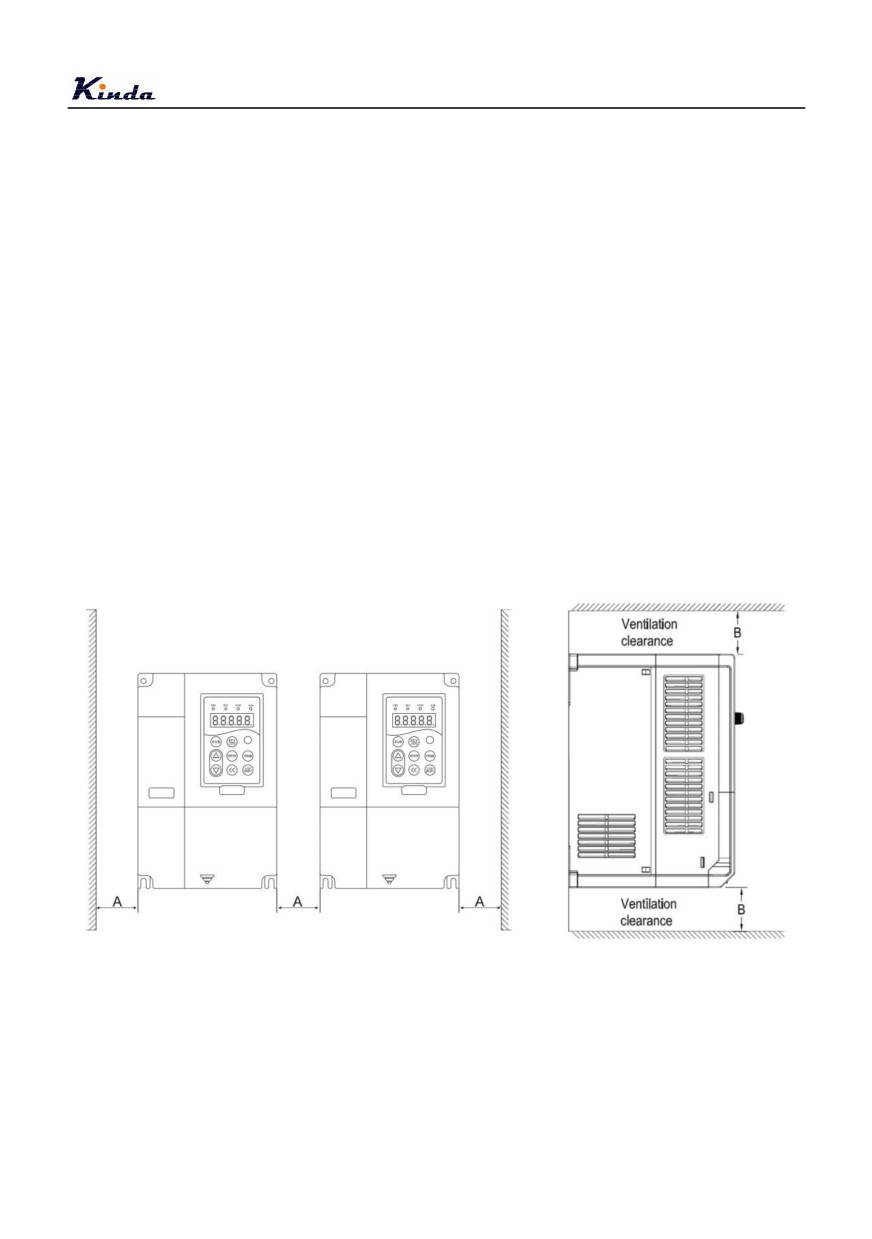

Рис. 3-1 Монтажная схема
21

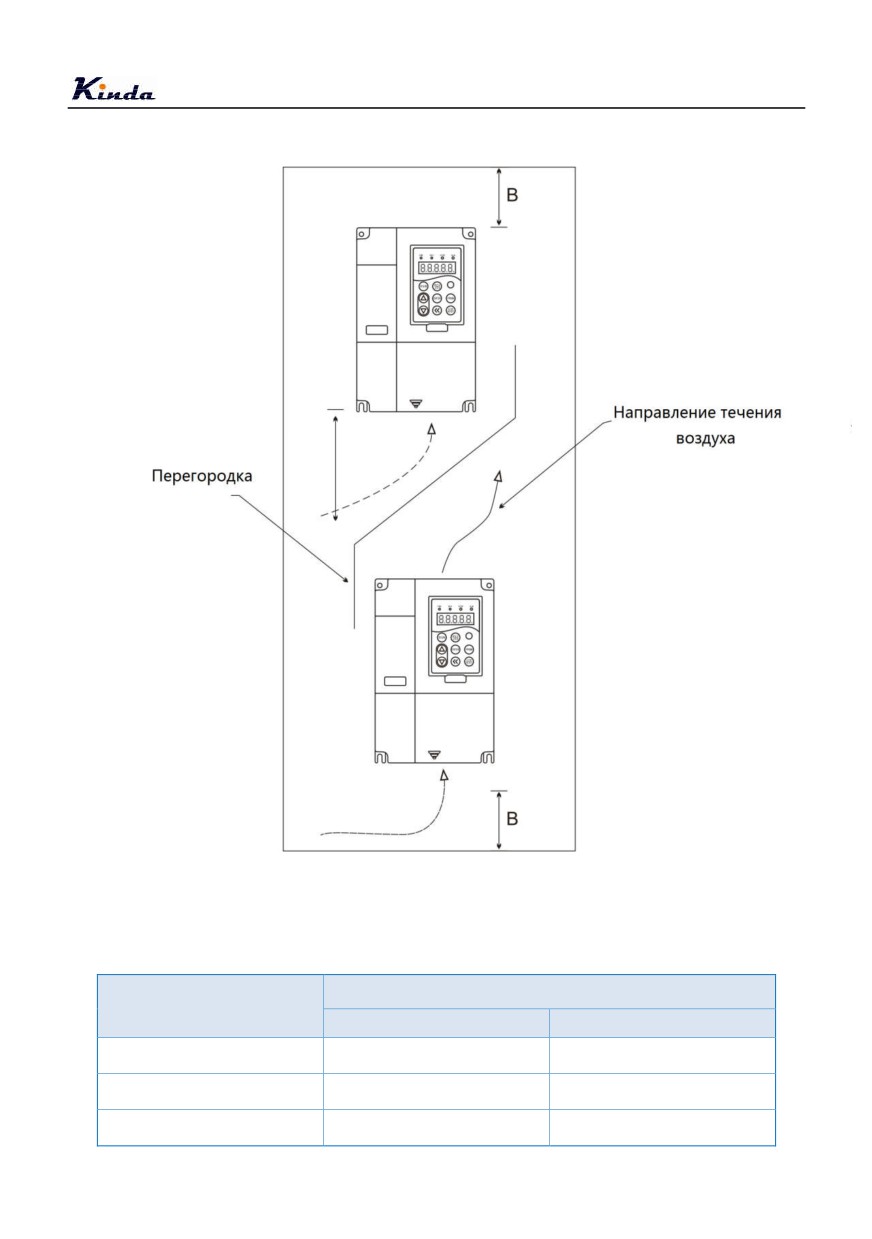

B. Вертикальная установка многочисленных инверторов
Монтаж одиночного устройства: при мощности не более 22кВт, на размер A не надо обратить
внимание, при мощности более 22кВт, размер A должен превысить 50мм.
Монтаж верхнего и нижнего устройства: в этом случае необходимо дополнительно установить
изоляционный дефлектор, как показано на рисунке.
Монтажные размеры
Мощность инвертора
A
B
0.4～15кВт
≥50
≥100
18.5～45кВт
≥50
≥200
≥55кВт
≥150
≥300
22
3.1.2 При механической установке следует учитывать теплоотвод. Обратите внимание на
нижеследующие:
1) Инвертор должен быть установлен вертикально чтобы тепло рассеивалось вверх. Однако,
установить инвертор в обратном порядке запрещается. Если установить в шкафу несколько
инверторов, лучше установить их в одном ряду. В случае установки верхнего и нижнего устройтв,
необходимо дополнительно установить изоляционный дефлектор, как показано на рисунке 3-1.
2) На теплоотвод других элементов в шкафу тоже следует обратить внимание при установке
инвертора.
3) Крепежный кронштейн должен быть устойчив к огню.
4) Если установить инвертор в месте, где наличие металлических частиц, рекомендуется
установить радиатор вне шкафа, и пространство в закрытом шкафу должно быть максимально
большое.
3.2 Электрический монтаж
3.2.1 Выбор модели периферийных электрических элементов
Таблица 3-1 Выбор периферийных электрических элементов инвертора (KD300)
Автоматически
Рекомендуемы
Рекомендуемы
Рекомендуемы
Рекомендуемы
й выключатель
й провод
й провод
й контактор
й провод цепи
Модель
(MCCB)
главной цепи наглавной цепи на
управления
входе
выходе
A
мм2
A
мм2
мм2
Однофазное 220В
KD300-00075S2
16
10
2.5
2.5
1.0
KD300-00150S2
20
16
4.0
2.5
1.0
KD300-00220S2
32
20
6.0
4.0
1.0
Трехфазное 220В
KD300-00004T2
10
10
2.5
2.5
1.0
KD300-00075T2
16
10
2.5
2.5
1.0
KD300-00150T2
16
10
2.5
2.5
1.0
KD300-00220T2
25
16
4.0
4.0
1.0
KD300-00400T2
32
25
4.0
4.0
1.0
KD300-00550T2
63
40
4.0
4.0
1.0
KD300-00750T2
63
40
6.0
6.0
1.0
KD300-01100T2
100
63
10
10
1.5
KD300-01500T2
125
100
16
10
1.5
KD300-01850T2
160
100
16
16
1.5
KD300-02200T2
200
125
25
25
1.5
KD300-03000T2
200
125
35
25
1.5
23
KD300-03700T2
250
160
50
35
1.5
KD300-04500T2
250
160
70
35
1.5
KD300-05500T2
350
350
120
120
1.5
KD300-07500T2
500
400
185
185
1.5
Трехфазное 380B
KD300-00075T4
10
10
2.5
2.5
1.0
KD300-00150T4
16
10
2.5
2.5
1.0
KD300-00220T4
16
10
2.5
2.5
1.0
KD300-00400T4
25
16
4.0
4.0
1.0
KD300-00550T4
32
25
4.0
4.0
1.0
KD300-00750T4
40
32
4.0
4.0
1.0
KD300-01100T4
63
40
4.0
4.0
1.0
KD300-01500T4
63
40
6.0
6.0
1.0
KD300-01850T4
100
63
6.0
6.0
1.5
KD300-02200T4
100
63
10
10
1.5
KD300-03000T4
125
100
16
10
1.5
KD300-03700T4
160
100
16
16
1.5
KD300-04500T4
200
125
25
25
1.5
KD300-05500T4
200
125
35
25
1.5
KD300-07500T4
250
160
50
35
1.5
KD300-11000T4
250
160
70
35
1.5
KD300-13200T4
350
350
120
120
1.5
KD300-16000T4
400
400
150
150
1.5
KD300-18500T4
500
400
185
185
1.5
KD300-20000T4
600
600
150*2
150*2
1.5
KD300-25000T4
600
600
150*2
150*2
1.5
KD300-28000T4
800
600
185*2
185*2
1.5
KD300-31500T4
800
800
185*2
185*2
1.5
KD300-35500T4
800
800
150*3
150*3
1.5
KD300-40000T4
800
800
150*4
150*4
1.5
KD300-45000T4
1000
1000
150*4
150*4
1.5
KD300-50000T4
1200
1200
180*4
180*4
1.5
KD300-56000T4
1200
1200
180*4
180*4
1.5
KD300-63000T4
1500
1500
180*4
180*4
1.5
24
3.2.2 Подключение периферийных устройств
Входной дроссель
Контактор
Прерыватель
Источник
переменного тока
переменного тока
питания
Входной
фильтр ЭМС
Тормозная
Тормозной
Дроссель
единица
резистор
постоянного
тока
Выходной
фильтр ЭМС
Выходной
дроссель
Мотор

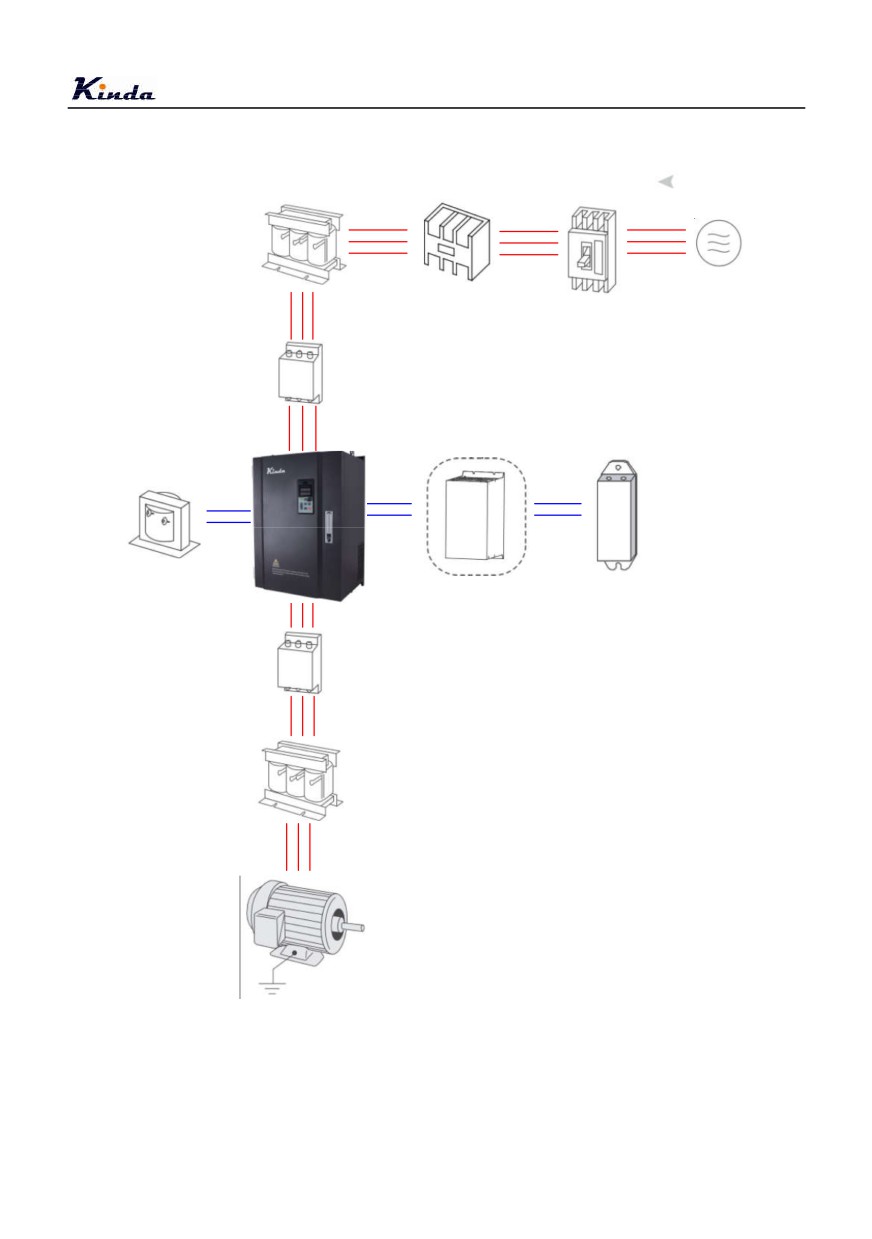

Рис. 3-2 Схема подключения периферийных устройств
Не установить конденсатор или ограничитель перенапряжения на выходе частотного
преобразователя, в противном случае это приводит к отказу инвертора или повреждению
конденсатора и ограничителя перенапряжения.
25
Вход/выход
(главная цепь) инвертора содержит гармонические составляющие, которые
помешают устройства связи аксессуаров инвертора. В связи с этим, необходимо установить
антиинтерференционный фильтр для минимизации интерференции.
Подробную информацию о периферийных устройствах и выбор аксессуаров Вы найдете в
руководстве по выбору периферийных устройств
3.2.3 Инструкция по применению периферийных электрических элементов

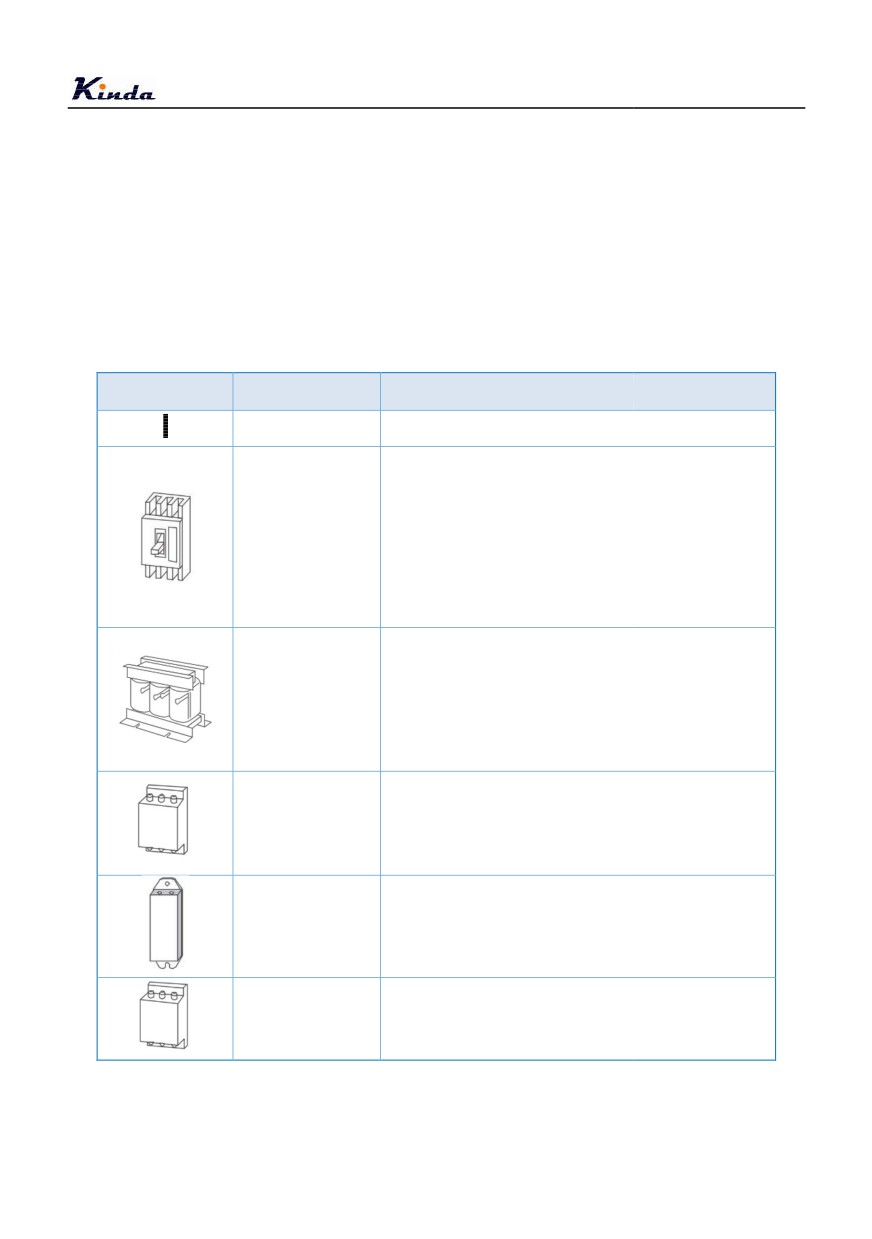

Таблица 3-2 Инструкция по применению периферийных электрических элементов
Картинки
Устройство
Описание
Кабель
Передача сигланов
Выключить питание при перегрузке по току
оборудования
Прерыватель
Выбор модели: ток прерывателя
в 1.5 или 2 раза
больше чем ток инвертора.
Улучшить коэффициент мощности на входе;
Входной
Эффективно устранить высшую
гармонику на
входе во избежание повреждения другого
дроссель
оборудования, вызванного искажением волны
переменного
напряжения.
тока
Устранить разбаланс между фазами, вызванный
разбалансом входного тока.
Уменьшить кондуктивные и
радиационные
помехи инвертора.
Входной фильтр
Уменьшить кондуктивные помехи
от конца питания
ЭМС
до инвертора и улучшить помехоустойчивость
инвертора.
Тормозной
Для поглощения кинетической энергии электропри
резистор
вода при необходимости его быстрого торможения
Выходной
Улучшение формы волны на выходне инвертора
фильтр ЭМС
26
Выход инвертора содержит высшие гармоники.
Когда двигатель находится далеко от инвертора,
поскольку в цепи есть много распределенных
конденсаторов, любая из них может вызвать
резонанс, что приводит к:
Выходной
1.
Нарушению
изоляции
мотора
и
дроссель
повреждению электромотора при долгой
эксплуатации.
переменного
2.
Большой утечке тока и приводит к частым
тока
защитам инвертора.
Как правило, расстояние между инвертором и
электромотором превышает 100м. Установить
выходной дроссель переменного тока
рекомендуется.
3.2.4 Электрическая схема подключения

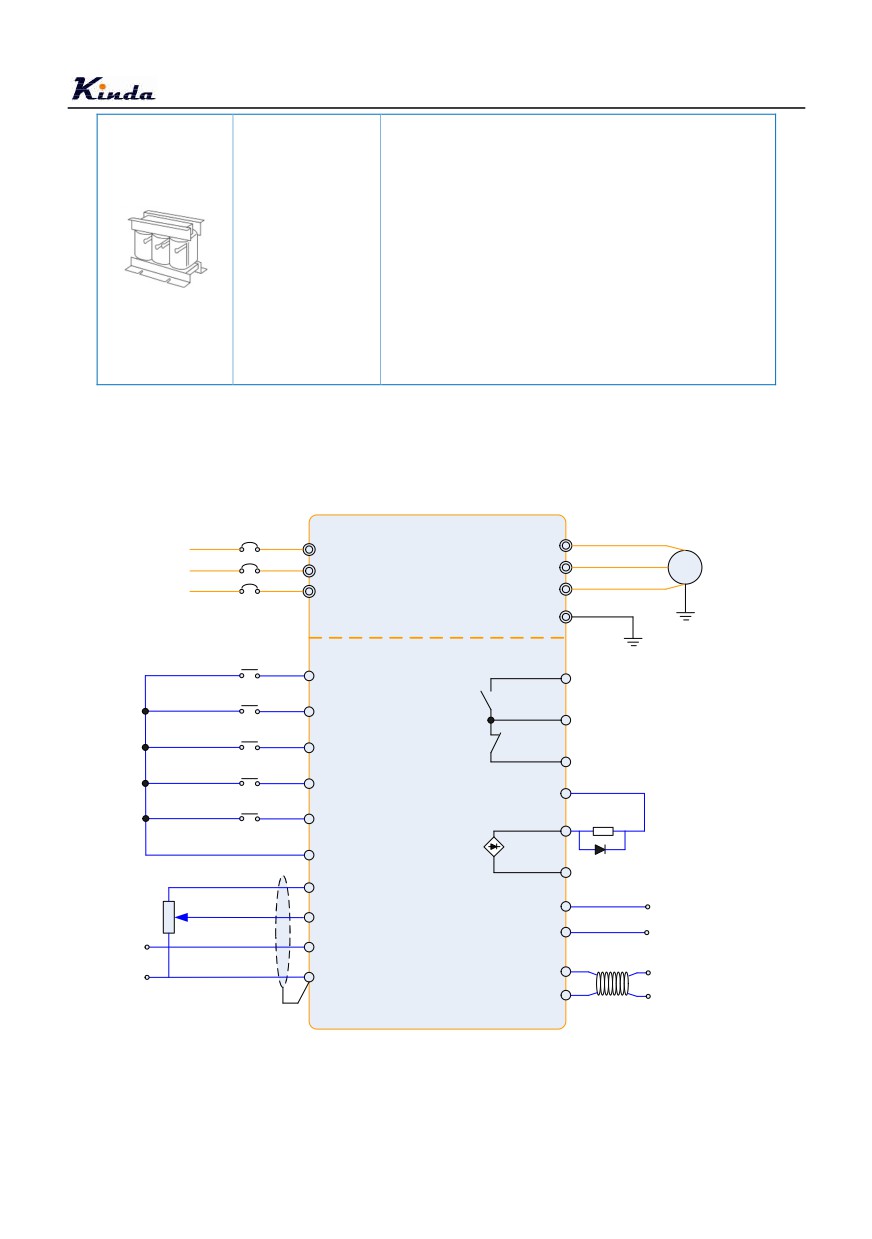

A. Схема подключения KD100
Контактор
R
(L1)
U
Питание
S
V
M
1-ф/3-ф
T
(L2)
W
E
Дискретный вход 1
MI1
Дискретный вход 2
NC
MI2
TB
}
Релейный выход
Дискретный вход 3
NO
MI3
}
TC
Дискретный вход 4
MI4
10V
Дискретный вход 5
MI5
MO1
Выход с
открытым
коллектором
DCM
DCM
+10V
1kΩ~
ACM
0~10В
Анаголовый
10kΩ
VI
AM
выход (0~10В)
4~20mA
CI
S+
ACM
RS485 (Modbus)
S-
Внимание：невозможно установить тормозной резистор без внутренней тормозной единицы.
27

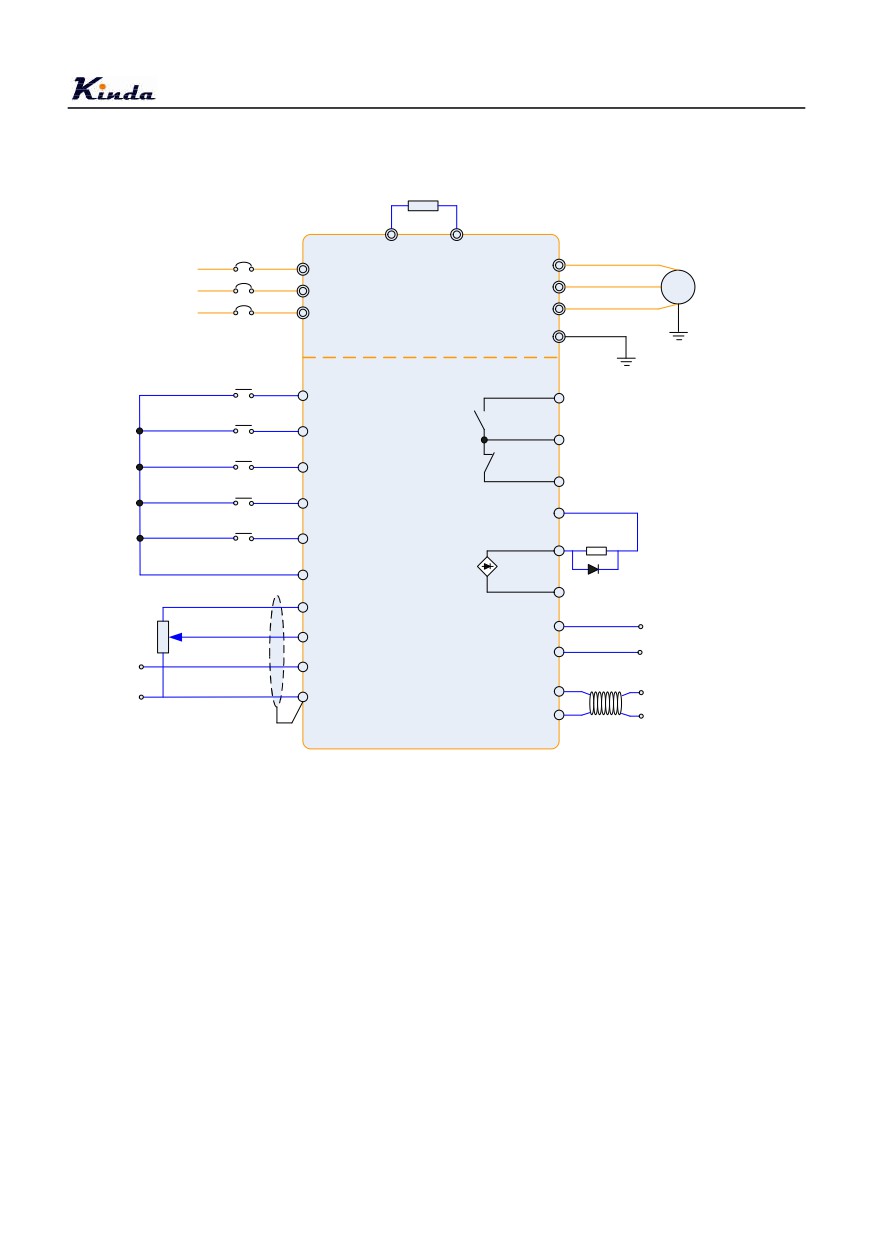

B. Схема подключения KD200
Тормозной резистор
Контактор
P
PB
R (L1)
U
Питание
V
M
S
1-ф/3-ф
T (L2)
W
E
Дискретный вход 1
TA
MI1
Дискретный вход 2
NC
MI2
TB
}
Релейный выход
Дискретный вход 3
NO
MI3
TC
}
Дискретный вход 4
MI4
10V
Дискретный вход 5
Выход с
MI5
MO1
открытым
коллектором
DCM
DCM
+10V
1kΩ~
ACM
0~10В
Анаголовый
10kΩ
VI
AM
выход (0~10В)
4~20mA
CI
S+
ACM
RS485 (Modbus)
S-
28

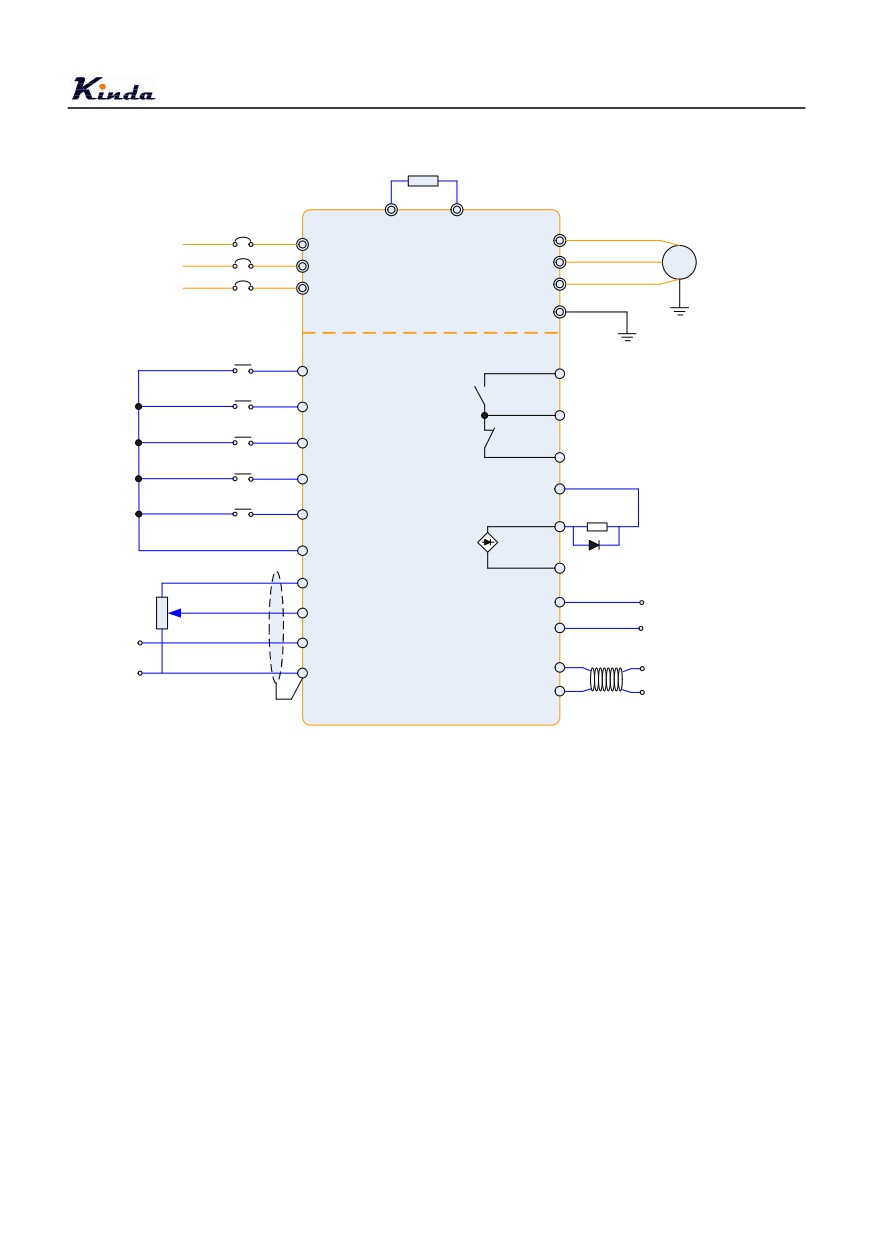

C. Схема подключения KD300 (0.4~2.2кВт)
Тормозной резистор
Контактор
P
PB
U
Питание
R (L1)
1-ф/3-ф
S
V
M
T (L2)
W
E
Дискретный вход 1
TA
MI1
Дискретный вход 2
NC
MI2
TB
}
Релейный выход
Дискретный вход 3
NO
MI3
TC
}
Дискретный вход 4
MI4
24V
Дискретный вход 5
MI5
MO1
Выход с
от крытым
коллектором
DCM
DCM
+10V
1kΩ~
ACM
Анаголовый
0~10В
VI
выход (0~10В /
10kΩ
AM
0~10В / 4~20mA
4~20mA)
CI
S+
ACM
RS485 (Modbus)
S-
29

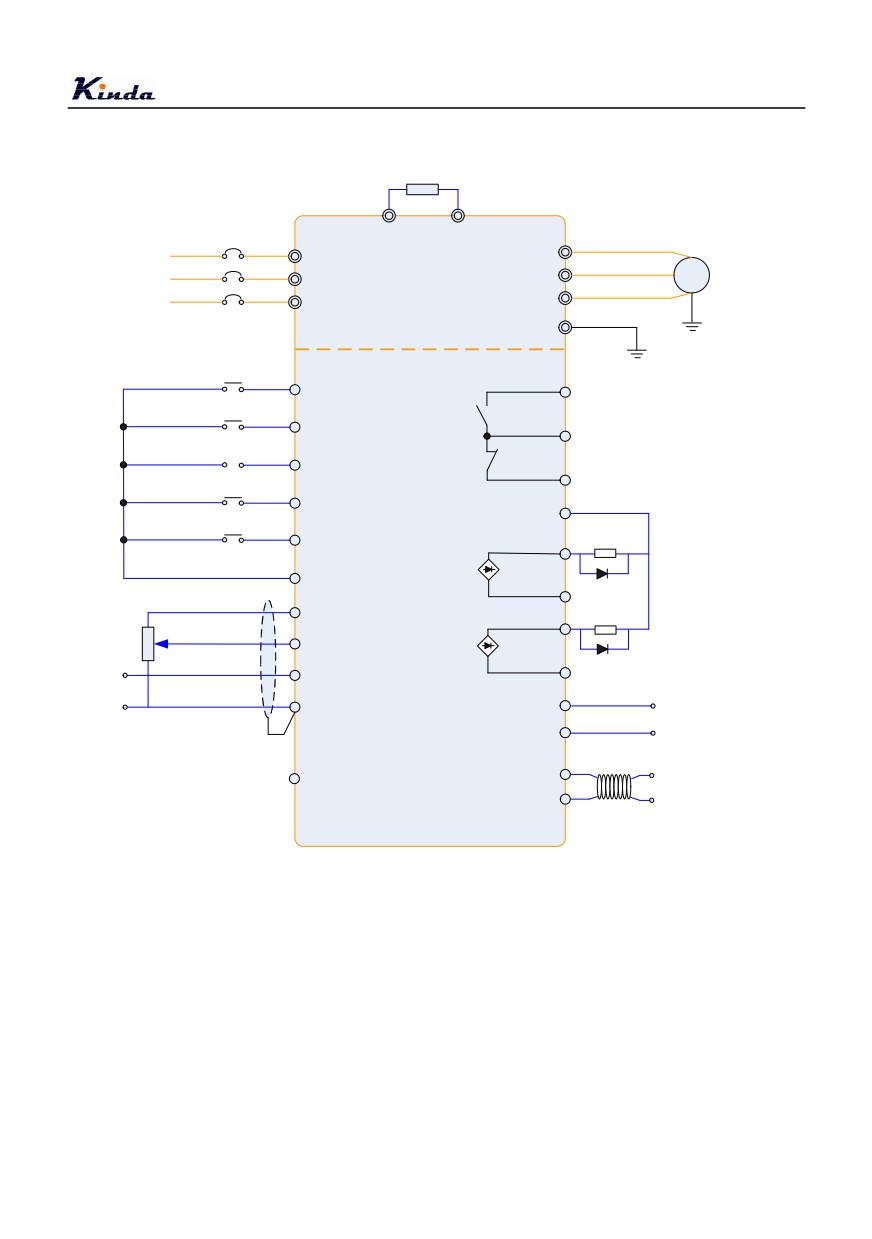

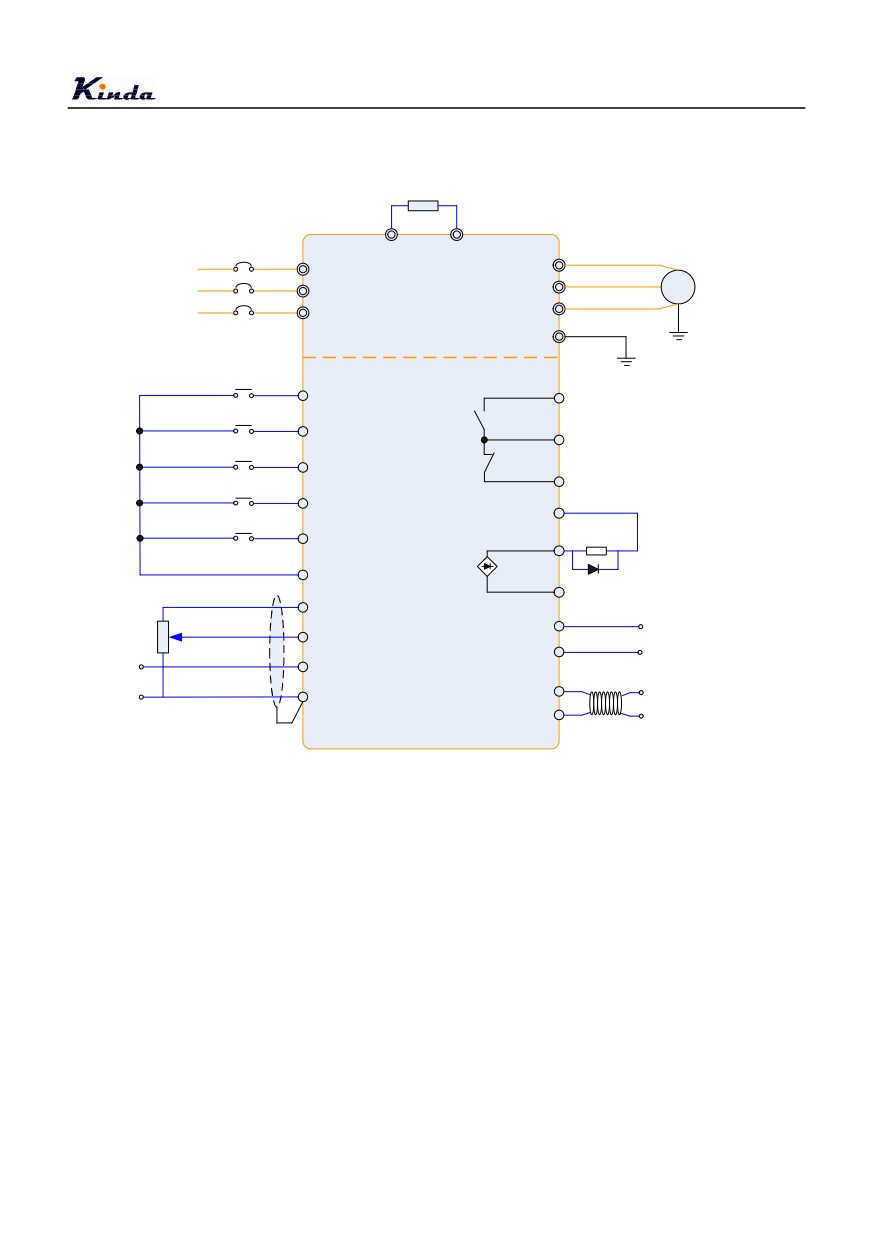

D. Схема подключения KD300 (4~7.5кВт)
Тормозной резистор
Контактор
P
PB
R
U
Питание
V
M
3-ф
S
T
W
E
Дискретный вход 1
TA
MI1
Дискретный вход 2
NC
MI2
TB
}
Релейный выход
Дискретный вход 3
NO
MI3
TC
}
Дискретный вход 4
MI4
24V
Дискретный вход 5
Выход с
MI5
MO1
открытым
коллектором 1
DCM
DCM
+10V
Выход с
MO2
1kΩ~
открытым
0~10В
10kΩ
VI
коллектором 2
DCM
0~10В / 4~20mA
CI
ACM
ACM
Анаголовый
выход (0~10В /
AM
4~20mA)
S+
OP
RS485 (Modbus)
S-
30

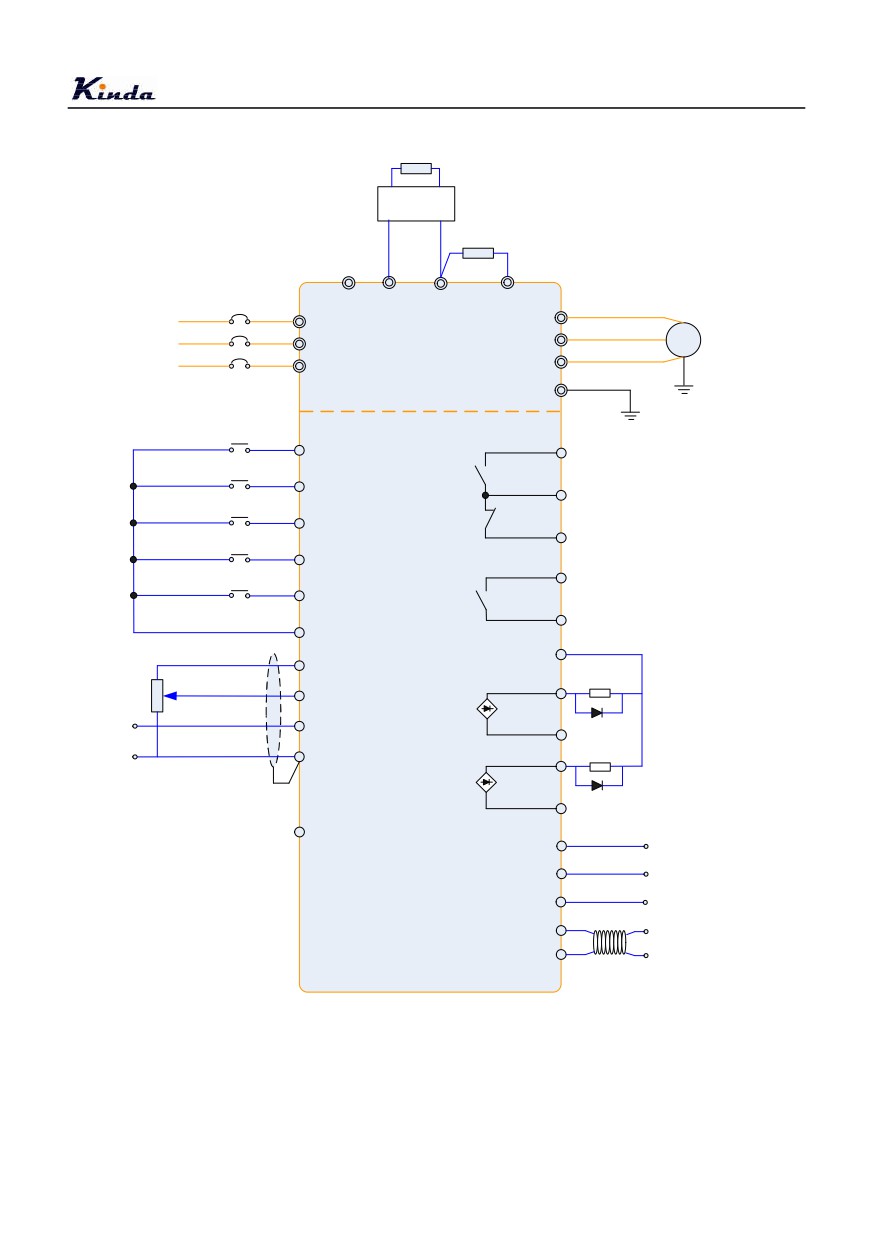

E. Схема подключения KD300 (≥11кВт)
Тормозной резистор
+
PB
Тормозная единица
-
+
(>18.5кВт)
Тормозной резистор
(11~18.5кВт)
Контактор
P
(-)
(+)
PB
R
U
Питание
V
M
S
3-ф
T
W
E
Дискретный вход 1
TA
MI1
Дискретный вход 2
NC
MI2
TB
}
Релейный выход 1
Дискретный вход 3
NO
MI3
TC
}
Дискретный вход 4
MI4
TA1
Дискретный вход 5
MI5
NC
Релейный выход 2
TB1
}
DCM
24V
+10V
Выход с
1kΩ~
0~10В
MO1
VI
открытым
10kΩ
коллектором 1
0~10В / 4~20mA
CI
DCM
Выход с
ACM
MO2
открытым
коллектором 2
DCM
OP
Анаголовый
FM
выход 1 (0~10В)
ACM
Анаголовый
выход 2
AM
(0~10В / 4~20mA)
S+
RS485 (Modbus)
S-
Примечание:
1. Клемма ◎ означает клемму главной цепи, клемма ○ означает клемму цепи управления.
2. У частотников мощностью ниже 18.5кВт есть встроенный тормозной блок, а у инверторов
мощностью от 18.5кВт до 30кВт нет, опция для них доступна.
3. Тормозной резистор - опция для пользователя.
31
3.2.5 Клеммы главной цепи и подключение к главной цепи
Опасно
Перед проведением электромонтажных работ убедитесь в том, что силовой
выключатель находится в статусе OFF. В противном случае возможно
поражение электрическим током.
Электромонтажные работы должен выполнить квалифицированный и
обученный персонал. Иначе это может привести к
повреждению
оборудования и травмам оператора.
Необходимо гарантировать надежное заземление. В противном случае это
может привести к пожару или поражению электрическим током
Внимание
Убедитесь в том, что входное электропитание соответствует номинальным
значениям инвертора. В противном случае возможно повреждение инвертора.
Убедитесь в том, что электродвигатель подходит для инвертора. В противном
случае возможно повреждение электродвигателя или срабатывание защиты
инвертора.
Не подключайте электропитание к клеммам U, V и W. Иначе возможно
повреждение инвертора.
Не подключайте тормозной резистор напрямую к шинам постоянного тока (+)
и (-). В противном случае возможен пожар.
Terminal
Description
L1, L2
Точка подключения сети питания (1-фазный)
R, S, T
Точка подключения сети питания (3-фазный)
(+), (-)
Резервные клеммы для внешней тормозной единицы (>18.5кВт)
P, PB
Резервные клеммы для тормозного резистора (0.4~7.5кВт)
(+), PB
Резервные клеммы для тормозного резистора (11~18.5кВт)
P1, (+)
Точка подключения внешнего дросселя постоянного тока
U, V, W
Точка подключения трехфазного электродвигателя
Клемма заземления
32
Внимание при подключении к главной цепи:
a) Входные клеммы электропитания R, S и T:
По поводу подключения к входу инвертор нет никаких требований по чередованию фаз.
b) Клеммы (+) и (-) шины постоянного тока:
Обратите внимание на то, что после отключения на клеммах (+) и (-) шины постоянного тока может
быть высокое напряжение, подождите, когда погаснет индикатор CHARGE и убедитесь в том, что
напряжение ниже 36В перед подключением. В противном случае это может привести к поражению
электрическим током.
При выборе внешнего тормозного устройства для инвертора мощность 18.5кВт и выше, ни в коем
случае не перепутайте полярность при подключении к клеммам (+) и (-). Иначе это может привести к
повреждению инвертора и даже пожару.
Длина проводки тормозного блока не должна превышать 10м. Необходимо выбрать витую пару или
компактный двужильный кабель.
Не подключайте тормозной резистор напрямую к шине постоянного тока, иначе это может привести
к повреждению и даже пожару.
c) Клеммы подключения тормозного резистора (+) и PB:
Инвертор мощностью 15кВт и ниже снабжен встроенным тормозным блоком, поэтому необходимо
подключить тормозной резистор к клеммам (+) и PB.
При выборе типа тормозного резистора, рекомендуемое значение предоставляется для справки.
Длина кабеля не должна превышать 5 м. Иначе это может привести к повреждению инвертора.
d) Клеммы подключения внешнего дросселя постоянного тока P1 и (+):
Для инвертора мощностью 18.5кВт и выше с внешним дросселем, при сборке установите дроссель
постоянного тока между клеммами P1 и (+) вместо коннектора.
e) Клеммы U, V, W на выходе инвертора:
Не подключайте конденсатор или разрядник к выходу инвертора. Иначе это может привести к
частому срабатыванию защиты и даже повреждению инвертора. Если кабель электродвигателя
слишком длинный, тогда из-за воздействия распределенной емкости будет легко возникать
электрический резонанс, который может привести к повреждению изоляции двигателя или
возникновению большой утечки тока. В результате от этого, будет срабатывать защита от сверхтока.
Если длина кабеля электродвигателя превышает 100м, то необходимо установить выходной
дроссель переменного тока.
f) Клемма заземления PE
:
Клемма должна быть надежно заземлена. Сопротивление заземления должно быть ниже 0.1Ω. В
противном случае это может привести к ненормальной работе и даже повреждению инвертора.
Нельзя использовать нейтральный провод для заземления.
33

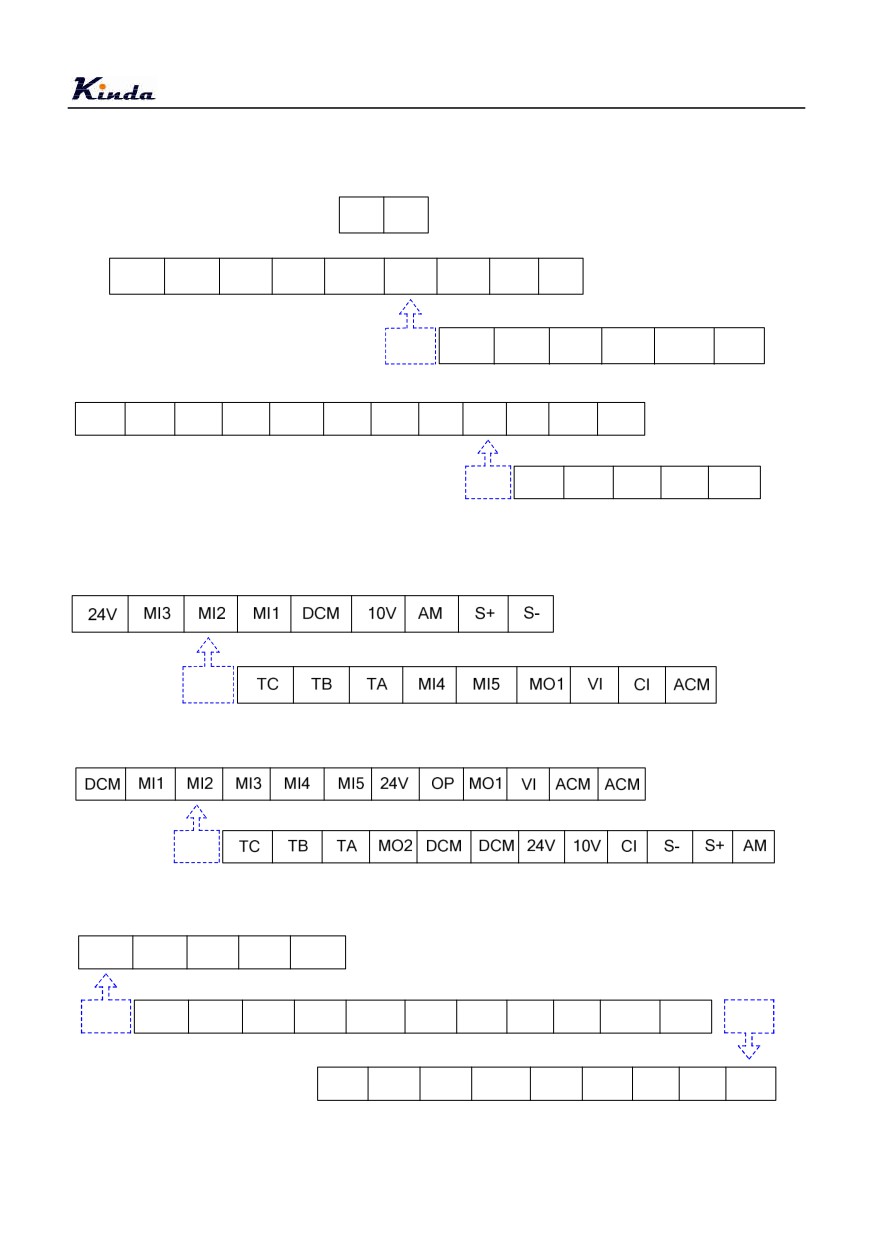

3.2.6 Клеммы цепи управления и подключение к цепи управления
(1) Клеммы цепи управления инверторов серии KD100 и KD200
A: 0.4~2.2кВт
S+
S-
TA
TB
TC
MO1
MI5
MI4
MI3
MI2
MI1
DCM
ACM
CI
VI
AM
10V
B: 4~7.5кВт
TA
TB
TC
MI1
MI2
MI3
MI4
MI5
MO1
DCM
10V
AM
VI
CI
S-
S+
ACM
(2) Клеммы цепи управления инвертора серии KD300
A: 0.4~2.2кВт
B: 4~7.5кВт
C: ≥11кВт
TA1
TB1
TA
TB
TC
MO1
MO2
MI1
MI2
MI3
MI4
MI5
OP
24V
DCM
DCM
FM
AM
ACM
VI
CI
ACM
10V
S-
S+
34
3.2.7 Описание перемычек на панели управления
Соединение
Перемычка
Описание
Соединение 1 & 2
Выход AM: 4~20мA (по умолчанию)
J5
Соединение 2 & 3
Выход AM: 0~10В
Соединение 1 & 2
Вход CI: 0~10В
J8
Соединение 2 & 3
Вход CI: 4~20мA (по умолчанию)
Соединение клеммы
+24V и OP
(по
Соединение 1 & 2
умолчанию)
J9
Соединение 2 & 3
Соединение DCM и OP
Подключение терминального резистора
Соединение 1 & 2
RS485
J14
Отключение терминального резистора
Соединение 2 & 3
RS485
Таблица 3-3 Назначение клемм цепи управления
Обозначени
Тип
Название клемм
Назначение
е клемм
Обеспечивает внешнее электропитание +10В,
+10V~
максимальный выходной ток - 100мА для рабочего
+10В питание
ACM
питания внешнего потенциометра, диапазон
сопротивления потенциометра: 1кΩ-5кΩ.
Обеспечивает внешнее электропитание +24В. Часто
Электр
+24V~
используется в качестве рабочего питания для клемм
+24В питание
опитан
DCM
цифрового входа/выхода и внешнего датчика.
ие
Максимальный выходной ток: 150мА.
Подключить к сети питания 24В по умолчению перед
Входная клемма
отгрузкой.
внешнего
OP
Когда внешний сигнал используется для привода MI1 ~
электропитания+
MI5, необходимо подключить OP к внешнему источнику
24В
питания и отсоединить OP от питания +24В.
1. Диапазон входа: постоянный ток 0В~10В,
Аналоговая
VI~ACM
2. Входное реактивное сопротивление: 22kΩ
входная клемма 1
(напряжение); 500Ω(электрический ток)
Аналог
овый
1. Диапазон входа: постоянный ток 0В~10В/4мА~20мА,
вход
осуществляется через перемычку J8 на пульте
Аналоговая
CI~DCM
управления.
входная клемма 2
2. Входное реактивное сопротивление: 22kΩ
(напряжение); 500Ω(электрический ток)
MI1
Цифровой вход 1
MI2
Цифровой вход 2
1. Изоляция оптопарой, совместим с входом двойной
Цифро
полярности
вой
MI3
Цифровой вход 3
2. Входное реактивное сопротивление: 4.7kΩ
вход
MI4
Цифровой вход 4
3. Дипазон напряжения на входе: 9В ～ 30В
MI5
Цифровой вход 5
35
Аналоговый
FM~ACM
Дипазон выходного напряжения: 0В ~ 10В.
выход 1
Аналог
Селекция сигнала по напряжению и току
овый
осуществляется через перемычку J5 на пульте
выход
Аналоговый
AM~ACM
управления.
выход 2
Диапазон выходного напряжения: 0В ~ 10В.
Диапазон выходного тока: 4мА ~ 20мА.
Цифро
MO1
Выход
Общая клемма: DCM
вой
разомкнутого
Диапазон напряжения внешнего блока питания: 0~24В
выход
MO2
коллектора
Диапазон выходного тока: 0~50мА
Нормально
Релейн
TB-TC
замкнутая
Контактная мощность:
ый
клемма
AC 250V, 3A, COSø=0.4
выход
Нормально
1
TB-TA
разомкнутая
DC 30V, 1A
клемма
Релейн
Нормально
Контактная мощность:
ый
TA1-TB1
замкнутая
AC 250V, 3A, COSø=0.4
выход
клемма
DC 30V, 1A
2
S+
RS485+
Интерфейс Modbus, пожалуйста используйте
RS485
экранированную витую пару
S-
RS485-
3.2.9 Выбор кабелей
(1) Силовые кабели
◆ Пожалуйста выберите подходящие кабели по поводу мощности и тока инверторов.
◆ Порекомендуется установить воздушный выключатель между электропитанием и терминалами
R, S и T для защиты от гармоники.
◆ Запрещаться прокладывать силовые и сигнальные (контрольные) кабели в одной штробе.
◆ Запрещается присоединять входную линию электропитания к клеммам U, V и W.
◆ Для защиты от короткого замыкания запрещается прикасаться к любой металлической точки
инвертора выходными силовыми кабелями.
◆ Силовые кабели должны прокладываться на расстоянии от других аппаратур.
◆ Необходимо установить дроссель (реактор) на выходе частотного преобразователя, если длина
кабеля между мотором и преобразователем частоты превышает 50м (для инверторов 220В) или
100м (для инверторов 380В).
◆ Если длина кабеля между мотором и инвертором превышает 50м, то необходимо снизить
несущую частоту.
(2) Сигнальные кабели
36
содержание .. 1 2 3 ..
