Руководство по производству земляных работ бульдозерами (1976 год) - часть 2

4. ВЫБОР МАРКИ БУЛЬДОЗЕРА В ЗАВИСИМОСТИ ОТ ВИДА СООРУЖЕНИЯ И ОБЪЕМА ЗЕМЛЯНЫХ РАБОТ

4.1. На выбор марки бульдозера для выполнения земляных работ в строительстве влияют: габаритные размеры сооружения,

наименование грунта и его характеристика, дальность перемещения грунта, объем выполняемых земляных работ и сроки их выполнения.

4.2. Для выполнения земляных работ объемом до 3 тыс. м3 на одном объекте в нескальных грунтах при дальности перемещения до 40 м рекомендуется использовать бульдозеры на тракторах ДТ-54, Т-74, Т-75 и Т-100.

4.3. Для выполнения земляных работ объемом от 3 до 50 тыс. м3 при дальности перемещения до 70 м целесообразно использовать бульдозеры на тракторах Т-100, Т-130 и Т-180.

При объеме земляных работ свыше 50 тыс. м3 и дальности перемещения до 100 м и более целесообразно использовать бульдозеры на тракторах Т-130, Т-180 и ДЭТ-250.

4.4. Производство обратных засыпок пазух, траншей и котлованов грунтом из временных отвалов, расположенных на бровках, или доставленным транспортными средствами следует преимущественно выполнять бульдозерами с поворотными отвалами:

при траншеях с малыми параметрами поперечного профиля и котлованах глубиной до 3 м бульдозерами на тракторах ДТ-55;

при траншеях с большими параметрами поперечного профиля и котлованах глубиной более 3 м бульдозерами на тракторах Т-100 и Т-130.

4.5. Возведение дорожного земляного полотна на косогорах (по-лувыемка-полунасыпь) целесообразно выполнять преимущественно бульдозерами с поворотными отвалами на тракторах Т-100 и Т-130.

При отсутствии у строительных организаций бульдозеров с поворотными отвалами работы, указанные в пп. 4.4 и 4.5, могут выполняться бульдозерами и с неповоротными отвалами аналогичных марок по разработанным технологическим схемам.

4.6. Производство земляных работ по вертикальной планировке территории строительных площадок объемом до 5 тыс. м3 при малых срезках возвышенностей и незначительных расстояниях перемещения грунта (30—40 м) целесообразно применять бульдозеры на тракторах Т-74, Т-75. При объемах планировки более 50 тыс. м3 и значительных высотах срезки грунта с перемещением его до 100 м целесообразно применять бульдозеры на .тракторах Т-130, Т-180, ДЭТ-250.

4.7. Окончательная чистая отделка поверхности вертикальной планировки, планировочные операции при строительстве дорог, подготовка полей под заливные сельскохозяйственные культуры и на различных других мелиоративных и землеустроительных работах необходимо использовать бульдозеры ДЗ-54А (Д-687А) и ДЗ-18Б (Д-493Б) на тракторах Т-ЮОМГП, оборудованных системой «Автоплан-1», чтобы обеспечить хорошее качество планировочных работ.

4.8. Разработка нескальных грунтов в каналах, траншеях и других аналогичных сооружениях рекомендуется выполнять бульдозерами на тракторах при ширине сооружений по дну:

2м — МТЗ-50/52;

2.01—3 м — ДТ-54, ДТ-55, ДТ-75, Т-100;

3.01—3,5 м — Т-74, ДТ-75, Т-100, Т-130, Т-180;

3.51—4 м — Т-100, Т-130, Т-180, Т-330*, Т-500*, К-702*;

4.01—4,5 м —Т-180, ДЭТ-250;

4.51—6,3 м —ДЭТ-250, Т-330*, Т-500*;

более 6,3 м — всеми марками бульдозеров, за исключением на тракторах: МТЗ-50/52, ДТ-54, ДТ-55, Т-74, ДТ-75.

Рекомендуемые тракторы с бульдозерными отвалами для производства земляных работ в зависимости от их вида, объема и характеристики выполняемых работ приведены в табл. 2.
* Бульдозеры и тракторы перспективного выпуска.

5. ПОДГОТОВИТЕЛЬНЫЕ И ВСПОМОГАТЕЛЬНЫЕ РАБОТЫ

5.1. Для успешного проведения земляных работ бульдозерами необходимо выполнить следующие подготовительные работы:

произвести рабочую разбивку возводимого сооружения и закрепление разбивочных знаков;

устроить временные склады для хранения горючего и смазочных материалов, запасных частей, навесов для проведения планово-предупредительного ремонта;

оборудовать место заправки тракторов горючим и водой; обеспечить телефонной связью или при линейном строительстве радиосвязью со строительным участком (строительным управлением, управлением механизации и т. п.) согласно СН 370-67 — «Инструкция по применению диспетчеризации в строительстве»;

обеспечить передвижными временными помещениями (вагончиками) для приема пищи, хранения рабочей одежды и обуви, а при отсутствии этой возможности устроить и оборудовать временное помещение в соответствии с требованиями глав СНиП по производству и приемке работ;

устроить освещение площадки для производства работ в ночное время;

оборудовать места стоянки бульдозеров моющими средствами; обеспечить проведение мероприятий по водоотводу от строящегося объекта;

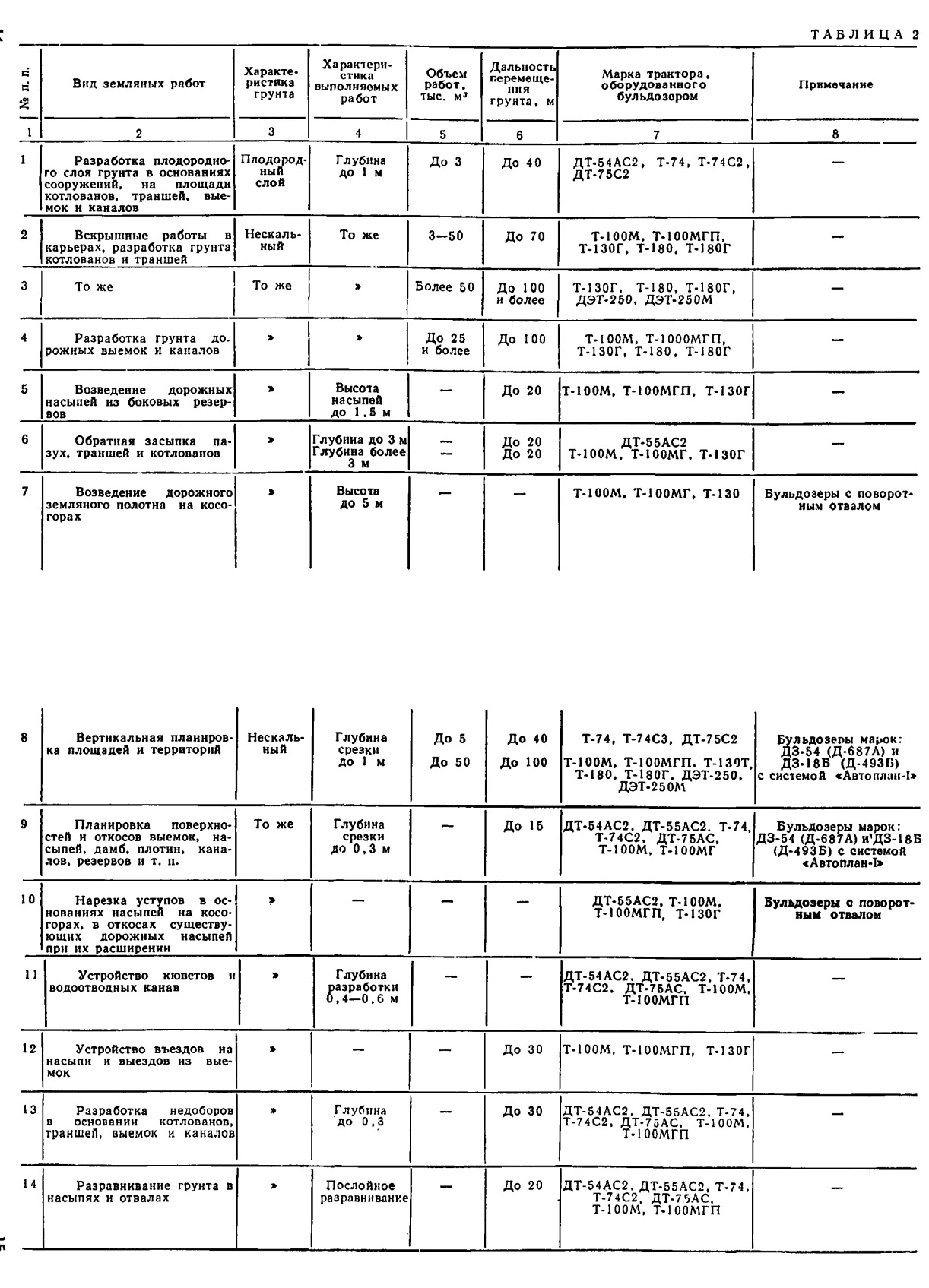

ТАБЛИЦА 2

произвести расчистку строительной площадки или трассы от кустарника, деревьев, пней, камней (валунов), корневой системы и т.п.

5.2. Бригадир бульдозерной бригады (комплексной бригады или бригады конечной продукции) принимает от мастера или от производителя работ рабочую разбивку, получает попикетные выписки по земляному полотну с указанием глубин выемок, высот насыпей, глубин закладываемых резервов, высоты кавальеров.

К попикетной выписке должна быть приложена схема, в которой указываются вынесенные места продольной оси, размеры до оси, расположение резервов и их ширины, расположение кавальеров.

Знаки и выноски, поврежденные в процессе производства земляных работ, подлежат восстановлению.

Производить земляные работы без рабочей разбивки запрещается.

5.3. При очистке площадки от небольших деревьев (диаметром менее 10—12 см), а также кустарника следует срезать сразу весь слой грунта с кустами и деревьями. Отвал бульдозера должен быть опущен на грунт и при движении вперед на первой передаче заглублен до получения стружки толщиной 10—15 см.

Нож отвала должен быть обязательно острым, так как тупой нож не срезает стеблей и корней кустарника и деревьев, подминает их под себя и выглубляется.

5.4. Расчистку площадки следует начинать от края с тем, чтобы транспортировка срезанного кустарника и деревьев при втором и последующих проходах производилась за пределы расчищаемой площадки по ранее очищенной и спланированной полосе.

5.5. Валку бульдозером деревьев диаметром не более 30 см следует производить в два приема: сначала отвалом, поднятым в крайнее верхнее положение, нажимают на ствол дерева и наклоняют его на 15—20°. После этого бульдозер отводят назад, отвал опускают и подводят его под корни дерева и движением бульдозера вперед выкорчевывают дерево.

При сваливании крупных деревьев диаметром более 30 см необходимо предварительно частично подрезать их корни со стороны валки.

Поваленное и выкорчеванное дерево удаляют приподнятым отвалом бульдозера.

5.6. Пни диаметром до 20 см выкорчевывают обычно таким же способом, как и мелколесье. Для этого заглубляют отвал бульдозера на 15—20 см и удаляют пень вместе с плодородным слоем грунта.

Крупные пни более 20 см корчуют в три приема: подрезка корней пня, выкорчевывание его и удаление пня.

5.7. Толщина срезки плодородного слоя грунта в основании земляных сооружений и с площадей, предназначенных для строительства, определяется проектом сооружения.

Срезанный плодородный слой грунта укладывается во временные отвалы с целью использования его в дальнейшем при создании дернового покрова на откосах земляных сооружений, покрытии резервов, спланированных площадей, отвалов и пр.

5.8. Плодородный слой грунта срезают по различным схемам, которые выбирают от дальности его перемещения, ширины полосы, с которой удаляется плодородный слой, его толщины, мощности двигателя бульдозера и в зависимости от дальнейшего использования плодородного грунта.

Схемы срезки плодородного слоя грунта в каждом конкретном случае определяются проектом производства работ.

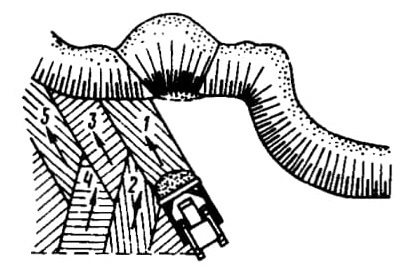

Рис. 2. Вскрышные работы бульдозерами при отсыпке грунта в выработанное пространство карьера (1, 2, 3, 4, 5 — последовательность проходов)

5.9. При сбрасывании снятого плодородного слоя и грунта в выработанную часть карьера бульдозер перемещает его к обрезу откоса карьера и сталкивает в выработанную часть. Бульдозер

при этом совершает возвратнопоступательные ходы (рис. 2) под некоторым углом к линии обреза откоса. Перемещение грунта необходимо стремиться выполнять под углом.

5.10. Уборка габаритных камней, валунов, находящихся на поверхности или частично в верхней части грунта, производится одновременно с корчевкой пней.

Негабаритные камни (валуны) предварительно дробятся механическим или взрывным способом. В отдельных случаях возможно производить закапывание камней (валунов) в подготовленную бульдозером траншею. Этот способ запрещается в местах устройства корыт под дорожные покрытия, а также в пределах траншей для подземных трубопроводов и в основаниях гидротехнических сооружений.

6. УКАЗАНИЯ ПО ВЫПОЛНЕНИЮ ЭЛЕМЕНТОВ ЦИКЛА РАБОТЫ БУЛЬДОЗЕРОВ

6.1. Полный цикл работы бульдозера состоит из операций:

A. Опускание отвала и установка его в требуемое положение; Б. зарезание и заполнение отвала грунтом;

B. перемещение грунта к месту укладки;

Г. разгрузка (укладка) грунта;

Д. возвращение бульдозера в забой.

А. ОПУСКАНИЕ ОТВАЛА И УСТАНОВКА ЕГО В ТРЕБУЕМОЕ ПОЛОЖЕНИЕ

6.2. Опускание отвала бульдозера и установка его в требуемое положение для зарезания грунта выполняется рукояткой управления лебедкой при бульдозерах с накатно-блочным управлением и рычагом управления отвалом или управлением золотника распределителя при помощи рукоятки с фиксатором при бульдозерах с гидравлическим управлением.

При использовании бульдозера с автоматическим управлением отвалом «Автоплан-I» включение отвала в работу должно выполняться по указаниям пп. 2.13—2.16 данного Руководства.

Б. ЗАРЕЗАНИЕ И ЗАПОЛНЕНИЕ ОТВАЛА ГРУНТОМ

6.3. Степень заполнения отвала бульдозера грунтом зависит от конструкции отвала, способа зарезания грунта и способа его перемещения. Зарезание грунта производится на прямых участках по схемам: прямоугольная, клиновая и гребенчатая (рис. 3).

Прямоугольная схема зарезания грунта принимается преимущественно при разработке грунта универсальными бульдозерами с установкой отвала под углом к горизонтальной плоскости.

Гребенчатая или клиновая схема зарезания грунта с применением переменного (по высоте) заглубления отвала обеспечивает наиболее полное заполнение его грунтом и использование тяговых возможностей трактора.

По этим схемам в начале зарезания отвал заглубляется на наибольшую глубину резания, допускаемую для данного грунта (20— 25 см), с постепенным выглублением отвала на высоту 0,7—0,8 от предыдущего заглубления. Процесс зарезания при гребенчатой схеме повторяется несколько раз (3—4), причем глубина зарезания и длина резания уменьшаются с каждым последующим зарезанием.

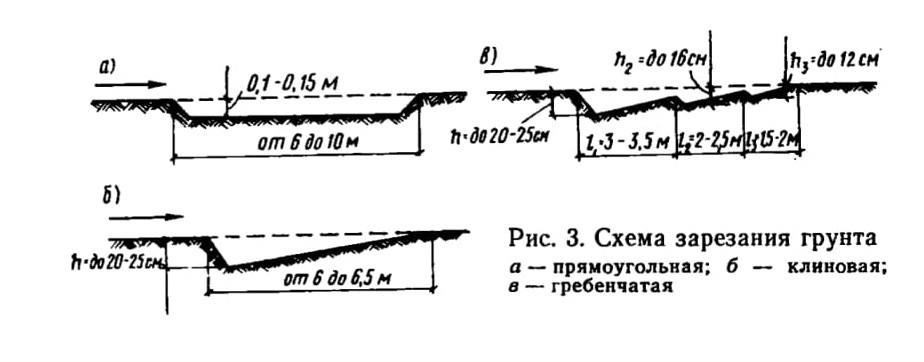

Рис. 3. Схема зарезания грунта
а — прямоугольная; б — клиновая; в — гребенчатая

6.4. При зарезании отвала бульдозера в грунт необходимо по стоянно следить за режимом работы двигателя. Срезая максимальный объем грунта, не следует перегружать двигатель бульдозера. Контролировать нагрузку следует *на слух*, по числу оборотов двигателя. При перегрузке число оборотов коленчатого вала двигателя, уменьшается, и он начинает работать с перебоями. Для устранения этого необходимо уменьшить зарезание, приподнимая отвал бульдозера до тех пор, пока двигатель начнет работать устойчиво без перебоев.

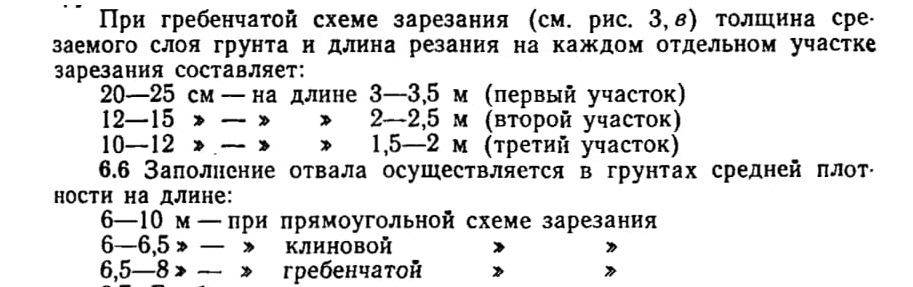

6.5. При прямоугольной схеме зарезания (см. рис. 3, а) толщина срезаемого слоя в неразрыхленных плотных и тяжелых грунтах III группы достигает 15 см, а в разрыхленных грунтах II и III групп — 20 см.

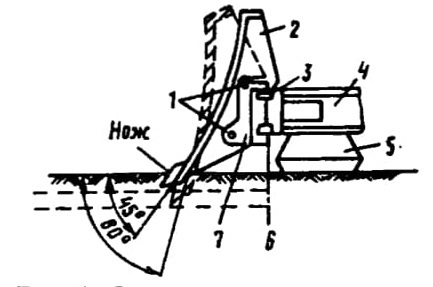

Рис. 4. Схема установки ножа отвала бульдозера
1 — штыри; 2 — направляющие; 3 — вилки толкателя; 4 — толкатели; 5 — лыжи; 6 —шкворень; 7 — скобы; 45—60° — угол, образованный ножом отвала с линией горизонта

6.7. Глубина зарезания грунта зависит от его группы и от состояния режущей кромки ножа отвала.

Для облегчения зарезания грунта и его набора режущая кромка ножа отвала бульдозера всегда должна быть острой. Ножи отвала необходимо наплавлять твердыми сплавами (ферромарганцовыми

сплавами по методу Львова и другими способами) и периодически затачивать:

через 1000—1200 ч работы — в грунтах I и II групп »

400—600 » » —» » III группы

Ножи изготовляют с двумя заостренными кромками, поэтому после износа одной стороны нож следует перевернуть.

6.8. Движение бульдозера при зарезаниии грунта осуществляется на первой передаче трактора, а при доборе валиков грунта, потерянного при перемещении, — на

второй передаче.

6.9. Срезанный ножом отвала грунт перемещается и отсыпается в валик. Совмещение этих двух операций (зарезание и отсыпка грунта) и устранение потерь грунта повышают производительность универсального бульдозера по сравнению с бульдозером с неповоротным отвалом.

6.10. Угол резания грунтов принимается различным в зависимости от группы грунтов.

При разработке и разравнивании легких грунтов, а также при планировочных работах нож отвала бульдозера устанавливается под углом до 60°

к горизонтальной поверхности, а при плотных неразрыхленных грунтах угол резания уменьшается до 45—55° (рис. 4).

В каждом отдельном случае перед разработкой грунта рекомендуется проверять и устанавливать, при каком угле резания достигается наилучшее наполнение отвала на кратчайшем отрезке пути для данного грунта.

В. ПЕРЕМЕЩЕНИЕ ГРУНТА К МЕСТУ УКЛАДКИ

6.11. По окончании заполнения отвала грунтом производится перемещение его бульдозером к месту разгрузки.

Путь перемещения грунта выбирается по кратчайшему расстоя нию.

Перемещение грунта при коротких расстояниях или на подъем производится на первой передаче трактора, а при более значительных расстояниях — на второй передаче.

6.12. Для устранения потерь грунта при перемещении и повышения производительности бульдозера рекомендуется применять:

траншейный способ перемещения грунта при расстоянии до 50 м (рис. 5);

перемещение грунта с образованием одного или двух промежуточных валов (рис. 6);

перемещение грунта двумя или тремя спаренными бульдозерами.

6.13. Транспортирование грунта на подъем более 10° (1:5,6)

должно производиться только в исключительных случаях, так как производительность бульдозера при этом значительно снижается.

Поверхность пути перемещения следует предварительно выравнивать бульдозером.

6.14. При перемещении грунта на расстояние 50—100 м рекомендуется способ перемещения грунта с накоплением его в начале на одной трети или на половине расстояния перемещения (рис. 7).

Г. РАЗГРУЗКА (УКЛАДКА) ГРУНТА

6.15. Разгрузка грунта в зависимости от требуемого распределения его в насыпи или кавальере производится:

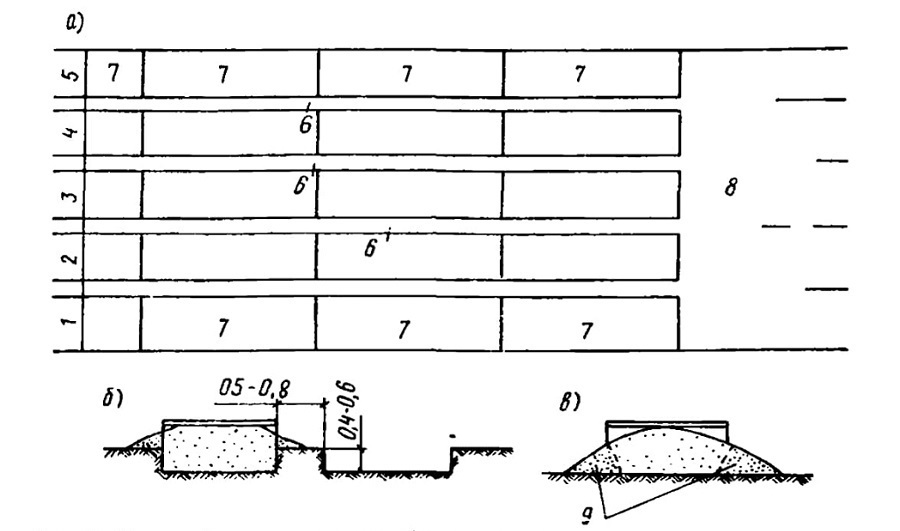

Рис. 5. Траншейная схема разработки грунта
а — план разработки; б — схема перемещения грунта по траншее; а —схема перемещения грунта по траншее из валиков грунта; 1, 2, 3, 4, 5 —траншеи; в — перемычки или ребра шириной до 0,5—0,8 м; 7 — участки проходов; 8 — место выгрузки грунта; 9 —- валики грунта

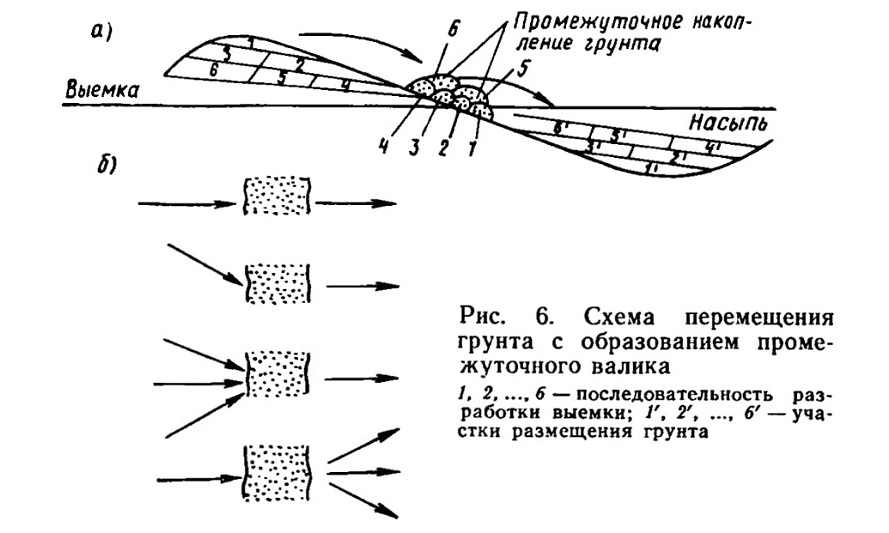

Рис. 6. Схема перемещения грунта с образованием промежуточного валика

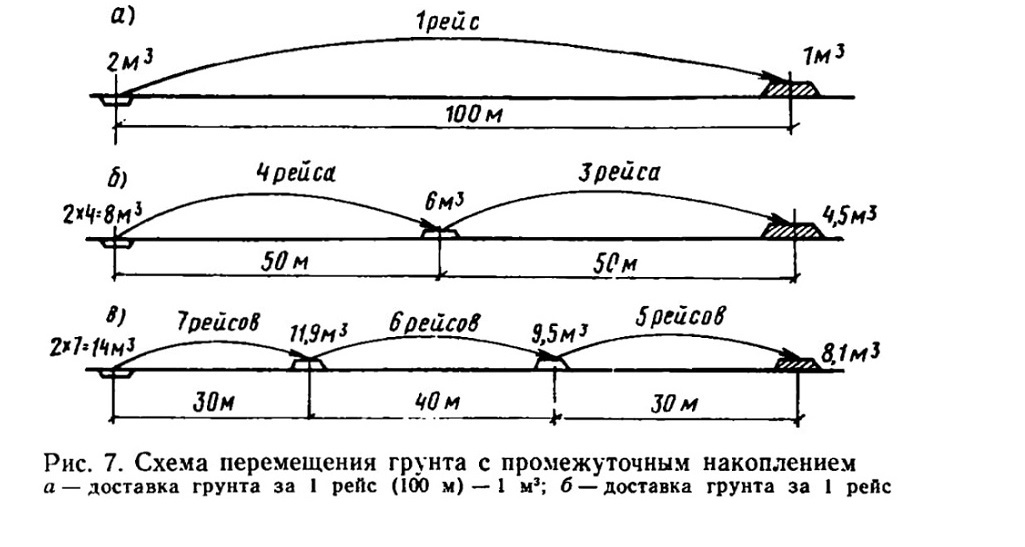

Рис. 7. Схема перемещения грунта с промежуточным накоплением

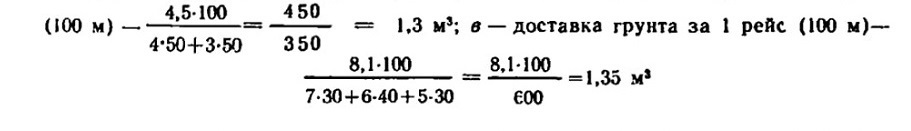

а — доставка грунта за 1 рейс (100 м) — 1 м3; б — доставка грунта за 1 рейс

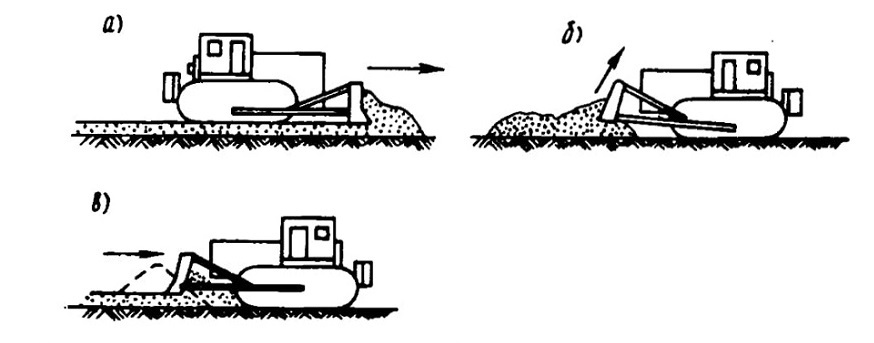

Рис. 8. Разгрузка грунта отвалом бульдозера
а — слоем, приподнятым отвалом, при движении вперед; б—без разравнивания в момент остановки трактора; в — слоем, разравнивания грунт тыльной стороной и пятой отвала, задним ходом

приподнятым отвалом бульдозера при движении вперед на величину толщины отсыпаемого слоя (рис. 8, а) при послойном возведении насыпей из выемок и боковых резервов;

резким поднятием отвала и обратным движением бульдозера задним ходом с поднятым отвалом (см. рис. 8,б) при отсыпке насыпей «с головы», при укладке грунта в отвал и кавальер, при обратной засыпке траншей, пазух, котлованов и канав;

резким поднятием отвала в конце транспортировки на расстоянии 1 —1,5 при движении бульдозера вперед и последующим разравниванием отсыпаемого грунта тыльной стороной отвала при заднем

коде бульдозера (см. рис. 8, в) при устройстве обвалований и на других видах работ.

6.16. При укладке привозного грунта слоем заданной толщины (при возведении насыпей) в начале образования слоя следует отвал бульдозера приподнять на величину толщины слоя и движением вперед распределить грунт па впереди лежащей площади. Дальнейшая укладка грунта производится продвижением бульдозера вперед по поверхности образованного слоя без поднятия отвала.

6.17. При возведении насыпи из одностороннего резерва укладку грунта начинают производить от противоположного резерву откоса насыпи с постоянным продвижением к откосу насыпи со стороны резерва.

При возведении насыпи из двусторонних резервов укладку грунта начинают производить от оси насыпи к ее откосам со стороны разрабатываемых резервов.

6.18. Разгрузку грунта следует производить на скорости той передачи, на которой выполняется перемещение грунта бульдозером.

6.19. При засыпке ям, траншей, котлованов, пазух, канав, при отсыпке кавальеров, штабелировании инертных материалов (песок, гравий, щебень) и во всех других случаях, когда не требуется послойное уплотнение укладываемого грунта, разгрузку всего объема грунта с отвала следует выполнять одновременно, сразу, для чего при разгрузке отвал резко поднимают вверх (см. рис. 8,б).

Д. ВОЗВРАЩЕНИЕ БУЛЬДОЗЕРА В ЗАБОЙ
6.20. Обратный (холостой) ход бульдозера совершают с возможно большей скоростью. Из-за неровностей поверхности грунта на пути перемещения, наличия различных препятствий движению (стенок траншеи, валиков грунта) скорость обратного хода чаще всего находится в пределах 5—8 км/ч.

6.21. Возвращение бульдозера в забой производится передним или задним ходом в зависимости от дальности перемещения грунта и возможности осуществления разворотов трактора.

Учитывая затруднительность движения на высоких скоростях как передним, так и задним ходом, развороты в конце рабочего хода (после разгрузки) для движения в обратном направлении передним ходом делают тогда, когда время, затрачиваемое на развороты, окупается повышением скорости обратного хода. Поэтому обратный ход в большинстве случаев осуществляется на передаче заднего хода.

6.22. При расстоянии перемещения до 70 м обратный ход в забой следует выполнять задним ходом на максимальных передачах трактора, а на подъемах свыше 10—15° (1 : 5,6—1 :3,8) — на I и II передачах заднего хода трактора.

6.23. При расстояниях перемещения грунта, превышающих 70 м, и наличии у бульдозера только первой передачи заднего хода возвращение бульдозера в забой следует производить передним ходом на III или IV передачах трактора.

6.24. Эксплуатационные показатели отдельных марок бульдозеров представлены в табл. 3.
