РД 31.74.08-94 ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ ПО ПРОИЗВОДСТВУ МОРСКИХ ДНОУГЛУБИТЕЛЬНЫХ РАБОТ (1994 год) - часть 8

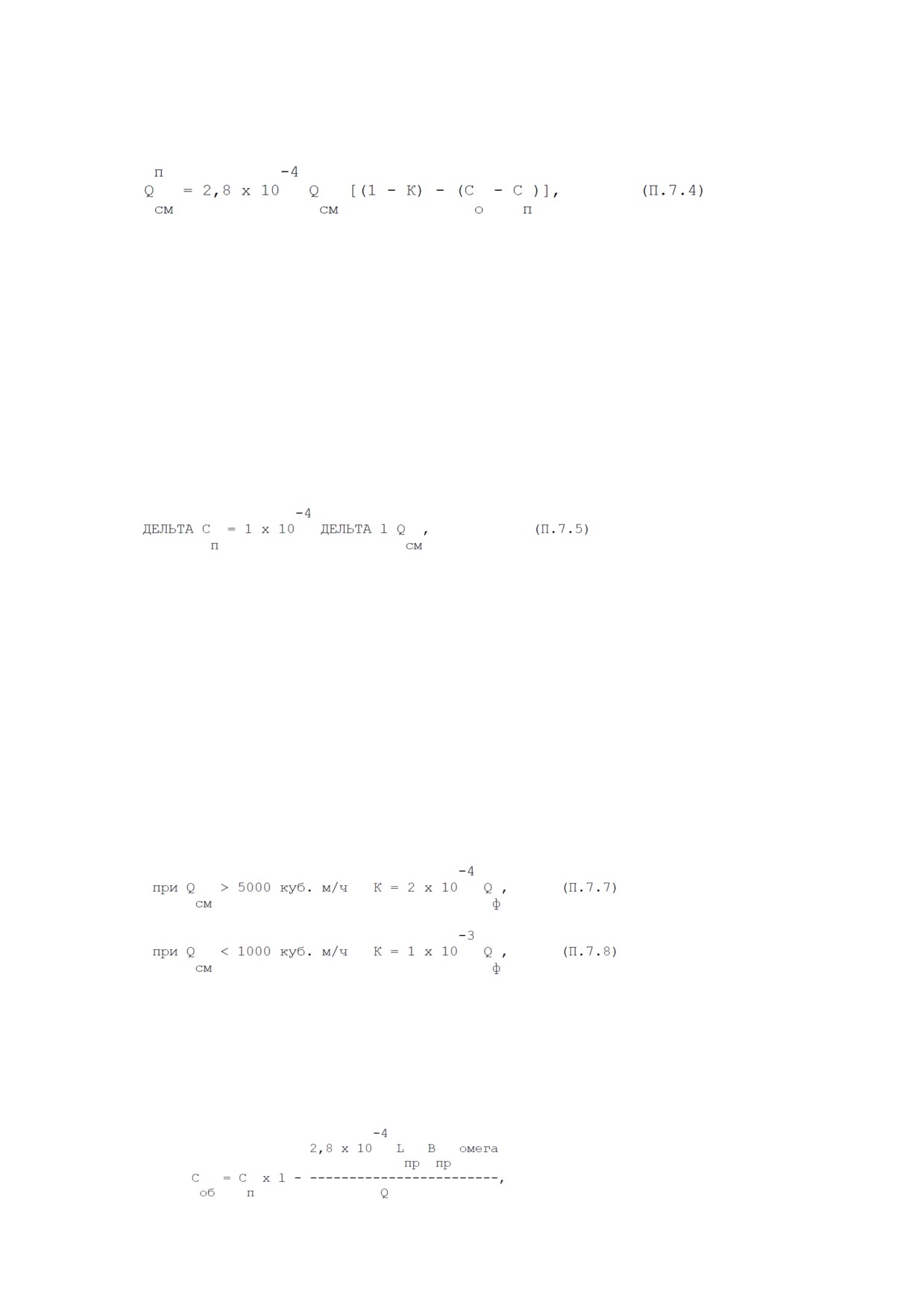

1.15. Расход смеси, поступающей в прудок-отстойник, определяется по зависимости:

где:

Q

- расход смеси, поступающей на карту намыва, куб. м/ч;

см

К - потери воды от фильтрации основания (при непроницаемом

основании К = 0,2, при фильтрации 0,3);

С

- действительная объемная консистенция смеси,

поступающая

о

на карту намыва;

С

- консистенция смеси, поступающая в прудок-отстойник.

п

1.16. Консистенция смеси, поступающая в прудок-отстойник, определяется по графикам,

приведенным на рис. П.7.2, по удалению выпускного отверстия грунтопровода от прудка-отстойника.

При удалении прудка-отстойника от выпускного отверстия более 250 м уменьшение консистенции

смеси определяется по зависимости:

где:

ДЕЛЬТА l - приращение удаления прудка-отстойника от выпускного

отверстия, м, рассчитываемое по зависимости:

ДЕЛЬТА l = l - 250,

(П.7.6)

l - фактическое

удаление прудка-отстойника от выпускного

отверстия, м;

Q

- расход смеси, подаваемой на карту намыва, куб. м/ч.

см

1.17. При расходе смеси, подаваемой на карту намыва, больше

5000 куб. м/ч или меньше 1000 куб. м/ч к величинам, определенным

по графику на рис. П.7.2 для Q

= 5000 куб. м/ч или Q

=

1000

см

см

куб. м/ч, применить коэффициент, рассчитываемый по зависимости:

где Q

- фактический расход, поступающий на карту намыва,

ф

куб. м/ч.

1.18. Консистенция смеси на водосбросе (на сбросном колодце)

рассчитывается по зависимости:

(П.7.9)

см с

где:

С

- консистенция поступающей в прудок смеси;

п

L

- длина прудка, м;

пр

В

- ширина прудка, м;

пр

омега

- средняя гидравлическая крупность транспортируемых

частиц в пруде, м/с;

Q

- расход

сбрасываемой

с

прудка-отстойника

воды,

см с

куб. м/ч, рассчитываемый по зависимости:

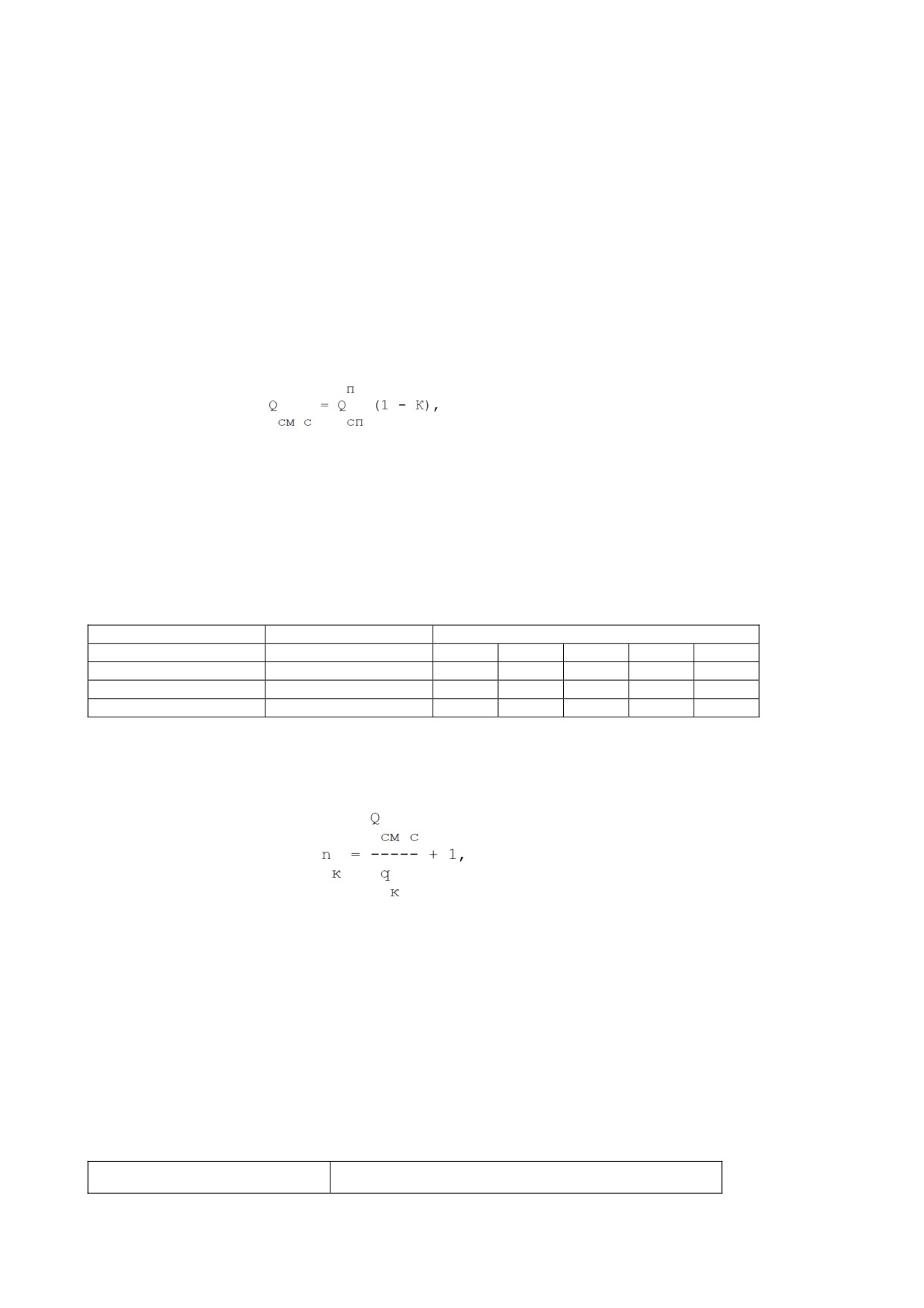

(П.7.10)

где К

- коэффициент, учитывающий фильтрацию

воды

через

основание прудка (см. формулу П.7.4).

1.19. Сброс воды с прудка производится через сбросные колодцы, конструкция типового шандорного

колодца приведена на рис. П.7.3.

Пропускная способность колодца приведена в табл. П.7.3.

Таблица П.7.3

ПРОПУСКНАЯ СПОСОБНОСТЬ СБРОСНОГО КОЛОДЦА, КУБ, М/Ч

Ширина колодца, м

Диаметр трубы, м

Длина водосбросной трубы, м

10

25

50

75

100

1,50

400

1150

1000

850

750

650

1,50

500

1900

1750

1500

1300

1150

1,75

600

2950

2700

2400

2150

1900

Увеличивать размеры колодца против указанных на рис. П.7.3 не рекомендуется, так как это приводит

к уменьшению его прочности или к усложнению конструкции.

Необходимое количество колодцев рассчитывается по зависимости:

(П.7.11)

где:

Q

- расход сбрасываемой с прудка воды, куб. м/ч;

см с

q

- пропускная способность водосбросного колодца, куб. м/ч;

к

1 - запасной колодец на случай ремонта или очистки основного.

1.20. Уклоны поверхности намыва зависят от крупности фракций намываемого грунта, консистенции

подаваемой на мирту намыва смеси.

Средние значения уклонов поверхности намыва приведены в табл. П.7.4.

Таблица П.7.4

УКЛОНЫ ПОВЕРХНОСТЕЙ НАМЫВА

Грунт

Поверхность намыва

над водой

под водой

Гравий с песком

0,70...0,50

1,00...0,70

Песок крупнозернистый

0,20...0,10

0,30...0,20

Песок среднезернистый

0,070...0,06

0,20...0,15

Песок мелкозернистый

0,04...0,03

0,15...0,10

Супесь

0,03...0,01

0,О7...0,015

Глина

0,015...0,007

1.21. Объем намытого грунта определяется нивелировкой по квадратам 50 х 50 м (при намыве

больших площадей и ровной поверхности основания) или 25 х 25 м (при намыве небольших площадей или

на неравномерной поверхности основания).

При подсчете объемов намыва необходимо, согласно СНиП 3, учитывать потери грунта, приведенные

в табл. П.7.5.

Таблица П.7.5

ПОТЕРИ ГРУНТА ПРИ НАМЫВЕ

Виды работ

Вид потерь

Порядок определения потерь

Подводный на-

Намывание всех фрак-

Устанавливается гидравличес-

мыв песчаных

ций менее 0,05 мм и

ким расчетом как по аналогам

насыпей

частично более круп-

ных

Унос грунта течением

По данным наблюдений, при

из размытых частей

отсутствии данных потери в

сооружения, а также

объеме от подводной (подтоп-

из насыпей на поймах

ляемой) части насыпи прини-

в период их подтоп-

маются: 1% - при средней

ления

скорости воды до 0,4 м/с и

воздействии течения или па-

водка до 20 суток, 2% - в

остальных случаях

Надводный на-

Технологические при

По прил. 3 СНиП 2.06.05-84

мыв из песча-

сбросе с осветленной

ного и песча-

водой и за счет обо-

но-гравилисто-

гащения грунта

го грунта

Надводный на-

Технологические

По СНиП IV-2-82, прил., т. 1

мыв сооружений

СНиП IV-6-82, прил., сб. 1

без требования

к обогащению

Транспортиров-

Технологические

0,25% объема насыпи

ка смеси

Осадка основания на-

Устанавливается проектом по

сыпи

расчету. При намыве на тор-

фяном или илистом основании

осадки должны определяться

по маркам и реперам

Уплотнение грунта в

1,5% высоты при намыве из

теле насыпи

супесчаных и суглинистых

грунтов

0,75% высоты при намыве из

песчаных и песчано-гравилис-

тых грунтов

Унос грунта ветром

0,5% - при высоте насыпи до

(для надводных час-

5,0 м, если территория зале-

тей сооружений)

сена или застроена, произве-

дено крепление откосов, рай-

оны работ не характеризуются

сильными ветрами

1% - в тех же условиях стро-

ительства при высоте намыто-

го сооружения более 5,0 м

1,5% - при намыве на откры-

тых, подверженных ветровому

воздействию территориях, и

если крепление откосов вы-

полняется в следующем после

намыва году

2,0% - если крепление отко-

сов будет производится более

чем через год после намыва

или если район работ харак-

теризуется сильными устойчи-

выми ветрами со средней ско-

ростью свыше 10 м/с

Примечание. Указанные в таблице потери должны учитываться при определении необходимых

объемов грунта в карьерах для намывки.

1.22. Для предотвращения выклинивания фильтрационного потока на откос интенсивность намыва

песчаных грунтов не должна превышать величин, указанных в табл. П.7.6.

Таблица П.7.6

ПРЕДЕЛЬНЫЕ ВЕЛИЧИНЫ ИНТЕНСИВНОСТИ НАМЫВА ГРУНТА, М/СУТ.

Грунт

Основание

водонепроницаемые

водопроницаемые

Пылеватые и мелкозернистые

0,2...0,4

0,4...0,6

пески

Среднезернистые пески

0,4...0,6

0,6...0,8

Крупнозернистые

0,6...1,0

0,8...1,5

1.23. Длина карты намыва может быть определена, исходя из заданной интенсивности намыва, по

зависимости:

(П.7.11)

где:

Q

- суточная выработка землесоса по грунту, куб. м/сут.;

гр

В

- ширина карты намыва, м;

к

h

- заданная интенсивность намыва, куб. м/сут.

t

2. НАМЫВ ПЛОЩАДЕЙ

2.1. Намыв площадей производится для различных целей: для создания оснований под инженерные

сооружения, для создания бытовых территорий.

При создании оснований под инженерные сооружения необходимо создать однородную по

фракционному составу грунта территорию, обеспечивающую необходимую несущую способность и

равномерность осадки сооружений.

При создании бытовых территорий (засыпка болот, намыв пляжей и т.д.) однородность фракционного

состава грунта намывки существенного значения не имеет.

2.2. Для создания территорий с однородным по фракционному составу грунтом территория,

подлежащая намывке, разбивается на отдельные карты или прокладывается сеть разветвленного

грунтопровода, обеспечивающего равномерное распределение по фракционному составу намываемого

грунта как по длине, так и по ширине намываемой территории.

Кроме этого, намыв ведется послойно с толщиной намываемого слоя 0,5...0,7 м.

2.3. При намыве территории под основание инженерных сооружений карьерный грунт также должен

соответствовать определенным требованиям.

Высокое содержание пылеватых и глинистых частиц может привести к образованию иловых линз в

местах нахождения прудка-отстойника с последующим их выдавливанием на поверхность намыва.

2.4. Для предотвращения подобного явления организуется многоступенчатая система отстоя

осветленной смеси. С карты намыва сбрасывается смесь, содержащая мелкие глинистые частицы, в

прудок-отстойник, организованный за пределами территории намыва.

В прудок на карте намыва подается смесь путем подвода к нему распределительного грунтопровода,

что обеспечивает осаждение на дне прудка-отстойника крупных фракций намываемого грунта.

2.5. При торцевом намыве рекомендуемые размеры карт намыва приведены в табл. П.7.7.

Таблица П.7.7

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ КАРТ НАМЫВА

Производительность земле-

Ширина карты намыва, м

Длина карты

соса по воде, куб. м/ч

намыва, м

800...1000

20...30

60...70

1000...2000

30...40

70...150

2000...3500

40..60

150...200

3500...7500

70...100

200...400

более 7500

150

250...500

2.6. Возможны применения следующих схем намыва:

намыв грунта на карты через отростки от магистрального грунтопровода, рис. П.7.4 "а";

двусторонний намыв, рис. П.7.4 "б";

рассредоточенный намыв через отверстия в грунтопроводе с отводом в стороны по лоткам, рис. П.7.4

"в";

мозаичный намыв, рис. П.7.5.

2.7. Первые две схемы намыва грунта могут производиться безэстакадным способом, последние две

схемы требуют сооружения эстакад или наличия низких опор.

2.8. При намыве через отростки от магистрального грунтопровода грунта, содержащего пылеватых и

глинистых частиц менее 1%, прудок организуется за картой намыва.

При содержании в намываемом грунте пылеватых и глинистых частиц более 1%, намыв на карте

ведется безпрудковым способом, прудок-отстойник организуется за пределами карты намыва.

2.9. Однородность намытого грунта по всей площади карты намыва достигается послойным намывом.

При намыве слоя толщиной 0,3...0,5 м, намыв переключается на другую карту. На первой карте

спускается прудок и бульдозером грунт перемещается от оси карты к боковым откосам и на место прудка.

Повышение однородности намыва достигается путем изменения направления стекающей по пляжу

смеси с помощью отбойных щитов (рис. П.7.6) или путем создания на пляже поверочных траншей или

гребней из намытого грунта.

2.10. При двустороннем намыве грунтопровод укладывается вдоль боковых откосов (рис. П.7.4 "б") на

расстоянии 4...5 м от обвалования. Однородность намыва достигается поочередным, послойным намывом,

путем ответвления от боковых грунтопроводов отростков к центру карты.

Прудок организуется в центре карты намыва.

При двустороннем намыве ширина карты может быть в 1,5...2,0 раза больше приведенной в табл.

П.7.4.

2.11. Рассредоточенный намыв через отверстия в центральном грунтопроводе с отводом смеси в

сторону боковых откосов по лоткам позволяет обеспечить однородность намывки по фракционному составу

на всей площади карты намыва.

Намыв производится эстакадным или низкоопорным способом. Рекомендуется применять при

большой толщине намываемого слоя, а также при создании складов строительных материалов.

Прудок организуется с центра карты намыва.

2.12. Мозаичная схема намыва применяется для возведений однородных сооружений из

неоднородных карьерных грунтов, что невозможно при других схемах намыва.

Намыв производится эстакадным или низкоопорным способом, рис. П.7.5. Распределительный

грунтопровод на карте намыва укладывается с некоторым смещением.

Возможно использование безэстакадного способа путем укладки распределительного грунтопровода

на дамбы с разрывами. Намыв ведется послойно на всей площади карты намыва.

Прудок организуется в центре карты намыва.

2.13 Размеры дамб первичного обвалования определяются в зависимости от глубины воды на карте

намыва в начальный период. Гребень дамбы должен быть выше уровня воды не менее 0,5 м.

Дамбы попутного обвалования отсыпаются из намытого грунта, высота их должна составлять

1,00...1,25 м, ширина по верху - 0,5...0,7 м, уклон внутреннего откоса - 1:1...1:1,5.

Поперечное сечение дамбы первичного обвалования приведено на рис. П.7.7.

3. НАМЫВ ПРОФИЛЬНЫХ СООРУЖЕНИЙ

3.1. К профильным сооружениям относятся насыпи под автомобильные и железные дороги, дамбы и

плотины.

Формирование внешних откосов перечисленных сооружений осуществляется путем первичного и

сопутствующего обвалования.

3.2. Дамбы первичного обвалования создаются из местного или привозного грунта и включаются в

профиль сооружения, если они возведены из того же грунта, который будет намываться. В противном

случае дамбы отсыпаются за пределами профиля сооружения. Дамбы попутного обвалования возводятся

из намытого грунта и включаются в профиль сооружения.

3.3. Минимальная ширина карты намыва зависит от расхода смеси, подаваемой землесосом.

В табл. П.7.8 приведена минимальная ширина карты намыва.

Таблица П.7.8

МИНИМАЛЬНАЯ ШИРИНА НАМЫВНЫХ КАРТ, М

Производительность земсна-

Минимальная ширина

Минимальная ширина

ряда по воде, куб. м/ч

карты, м

шапки (гребня), м

800...1000

15

5

1000...2000

25

10

2000...3500

60

15

3500...7500

100

30

более 7500

150

50

3.4. Намыв ведется по пионерно-торцевой схеме. Смесь подается из центрального грунтопровода на

огражденную с двух сторон узкую площадку. Осветленная смесь стекает по наклонному пляжу в прудок-

отстойник. Наращивание грунтопровода производится после намыва до проектной отметки. Схема намывки

приведена на рис. П.7.7.

4. ЗАМЫВ ПАЗУХ СООРУЖЕНИЙ

4.1. Пазухи сооружений замываются по составленному для каждого конкретного случая проекту

производства работ. Проект должен содержать расчет гидростатического давления, возникающего при

замыве. В процессе замыва необходимо вести систематические наблюдения за состоянием сооружения.

Замыв пазух может производиться по следующим схемам:

намыв с торца грунтопровода с продольным потоком смеси вдоль набережной, рис. П.7.8 "а";

намыв из коротких, поперечных отростков или отверстий в магистральном грунтопроводе, уложенным

вдоль набережной по верху откоса или непосредственно на стенке, рис. П.7.8 "б";

намыв пульпометом, рис. П.7.8 "в".

Прудок организуется в дальнем торце пазухи. Сброс воды производится через трубу, укладываемую

на отметке уровня воды.

При замыве пазухи создается резерв песка для засыпки ямы в районе прудка.

5. НАМЫВ ГИДРООТВАЛОВ

5.1. Под гидроотвалы могут быть использованы выработанное пространство недействующих

изолированных грунтовых карьеров или их участков, а также выработанное пространство карьеров, в

которых полностью использованы полезные запасы ископаемого, и овраги.

5.2. Класс ответственности гидроотвала определяется по расположению гидроотвала, по рельефу

местности, характеристике пород основания, наличию водохранилища и его емкости, темпов намывных

работ, конечной высоты отвала, расположению относительно промышленных и жилых объектов, материала

дамб обвалования.

5.3. По степени ответственности гидроотвалы могут быть разделены на 3 класса:

1 класс - гидроотвалы, расположенные вблизи населенных пунктов и промышленных объектов,

прорыв которых вызывает значительные разрушения.

2 класс - гидроотвалы, при прорыве дамб которых возможно частичное повреждение промышленных

объектов и жилых зданий.

3 класс

- гидроотвалы, расположенные на безопасном расстоянии от населенных пунктов и

промышленных объектов.

Каждый класс может подразделяться на группы А и Б.

Гидроотвалы группы А располагаются на косогоре, надежность пород основания недостаточна,

имеется водохранилище.

Гидроотвалы группы Б расположены на равнинной местности, водохранилище отсутствует,

достаточна надежность основания грунтов.

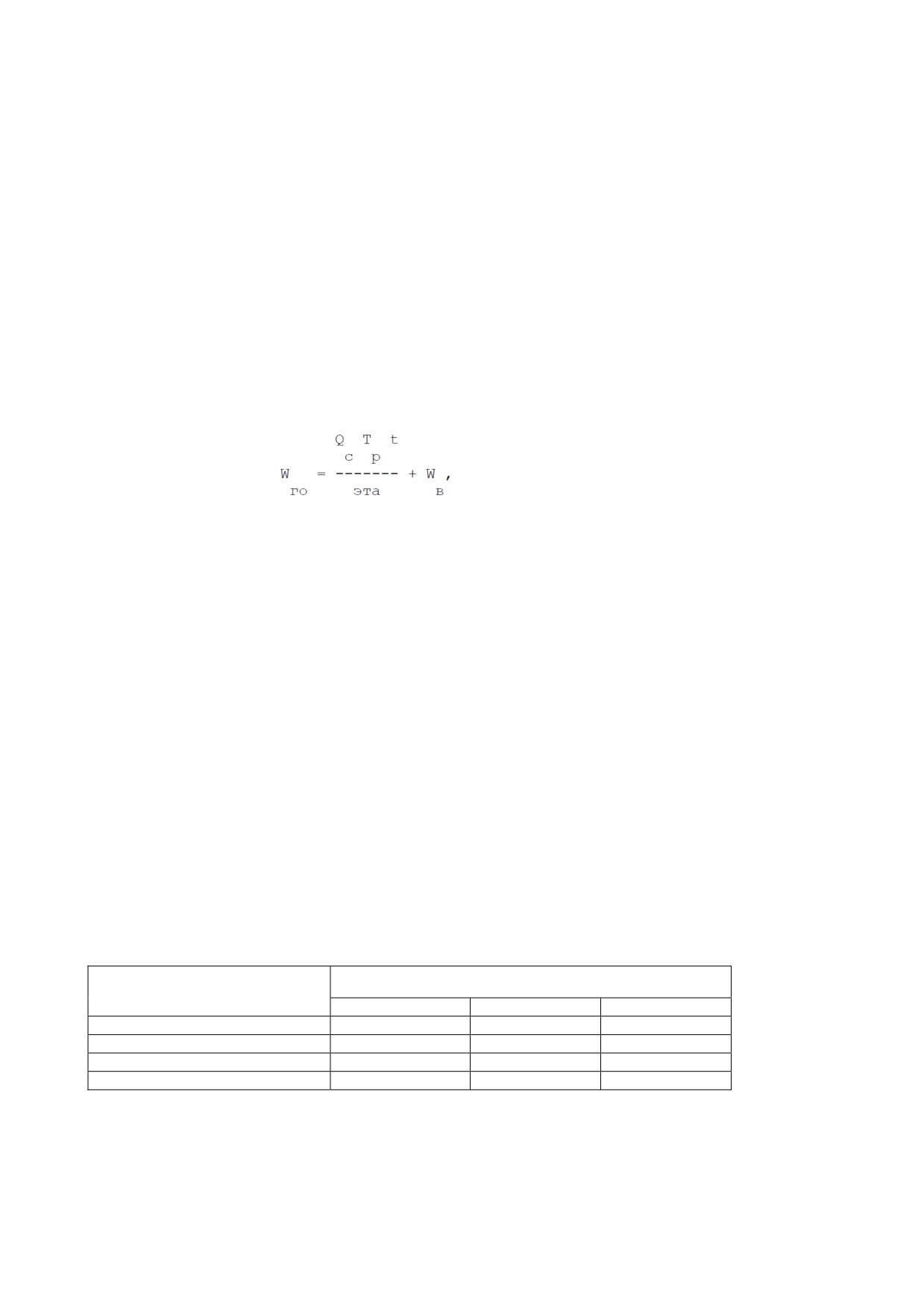

5.4. Необходимая вместимость гидроотвала рассчитывается по формуле:

(П.7.12)

где:

Q

- суточное количество грунта, укладываемое в отвал, куб. м;

с

Т

- число рабочих дней в году;

р

t - срок намыва, годы;

эта - коэффициент заполнения гидроотвала;

W

- объем воды в отстойнике, необходимый для осветления

в

смеси, равный

5...15 дневному расходу смеси, подаваемой в отвал,

куб. м.

5.5. Дамбы первичного обвалования возводятся из пород основания гидроотвалов или привозного

грунта.

Если глубина прудка-отстойника на гидроотвал превышает 1,5 м, дамбы обвалования возводятся с

необходимым по расчету уплотнением. Наращивание дамб может производиться из намытого грунта, если

карьерный грунт содержит более 75% частиц крупностью более 0,1 мм.

5.6. При укладке в гидроотвалы глинистых и илистых грунтов дамбы обвалования возводятся сухим

способом на проектную высоту с уплотнением по слоям.

Величина наружного откоса удерживающих дамб приведена в табл. П.7.9.

Таблица П.7.9

РЕКОМЕНДУЕМОЕ ЗНАЧЕНИЕ НАЛОЖЕНИЯ

НАРУЖНОГО ОТКОСА УДЕРЖИВАЮЩИХ ДАМБ

Грунт удерживающей дамбы

Высота дамбы, м

10

10...20

более 20

Мелкозернистый песок

1:3

1:3,5

1:4

Среднезернистый песок

1:2,75

1:3,0

1:3,5

Крупнозернистый песок

1:2,5

1:2,75

1:2,5

Гравий

1:2

1:2,5

1:2,5

Сечения дамб первичного обвалования гидроотвалов приведены в табл. П.7.10.

Таблица П.7.10

СЕЧЕНИЕ ДАМБ ПЕРВИЧНОГО ОБВАЛОВАНИЯ ГИДРООТВАЛОВ

Грунт дамбы обвалования

Заложение откосов

Высота

Ширина

дамбы, м

гребня, м

внутреннее

наружное

Суглинок

1:1,5...1:2

1:2...1:3

5...10

2,5...5,0

Суглинок лесовидный

1:1,5

1:1,5

до 5

4

Песок разнозернистый

1:1,5

1:1,5

4

1,4

5.7. Превышение гребня удерживающей дамбы над горизонтом воды в прудке приведено в табл.

П.7.11.

Таблица П.7.11

ПРЕВЫШЕНИЕ ГРЕБНЯ УДЕРЖИВАЮЩЕЙ ДАМБЫ

НАД ГОРИЗОНТОМ ВОДЫ В ПРУДКЕ

Класс ответственности

1

2

3

Превышение, м

1,3

1,0

0,8

5.8. Превышения гребня дамб первичного обвалования над уровнем намываемой поверхности

приведены в табл. П.7.12.

Таблица П.7.12

ПРЕВЫШЕНИЕ ГРЕБНЯ ДАМБ ПЕРВИЧНОГО ОБВАЛОВАНИЯ

Класс и группа ответственности

1А

1Б

2А

2Б

3

Превышение

1,0

0,85

0,85

0,75

0,7

5.9. Предварительный объем первичного обвалования определяется по зависимости:

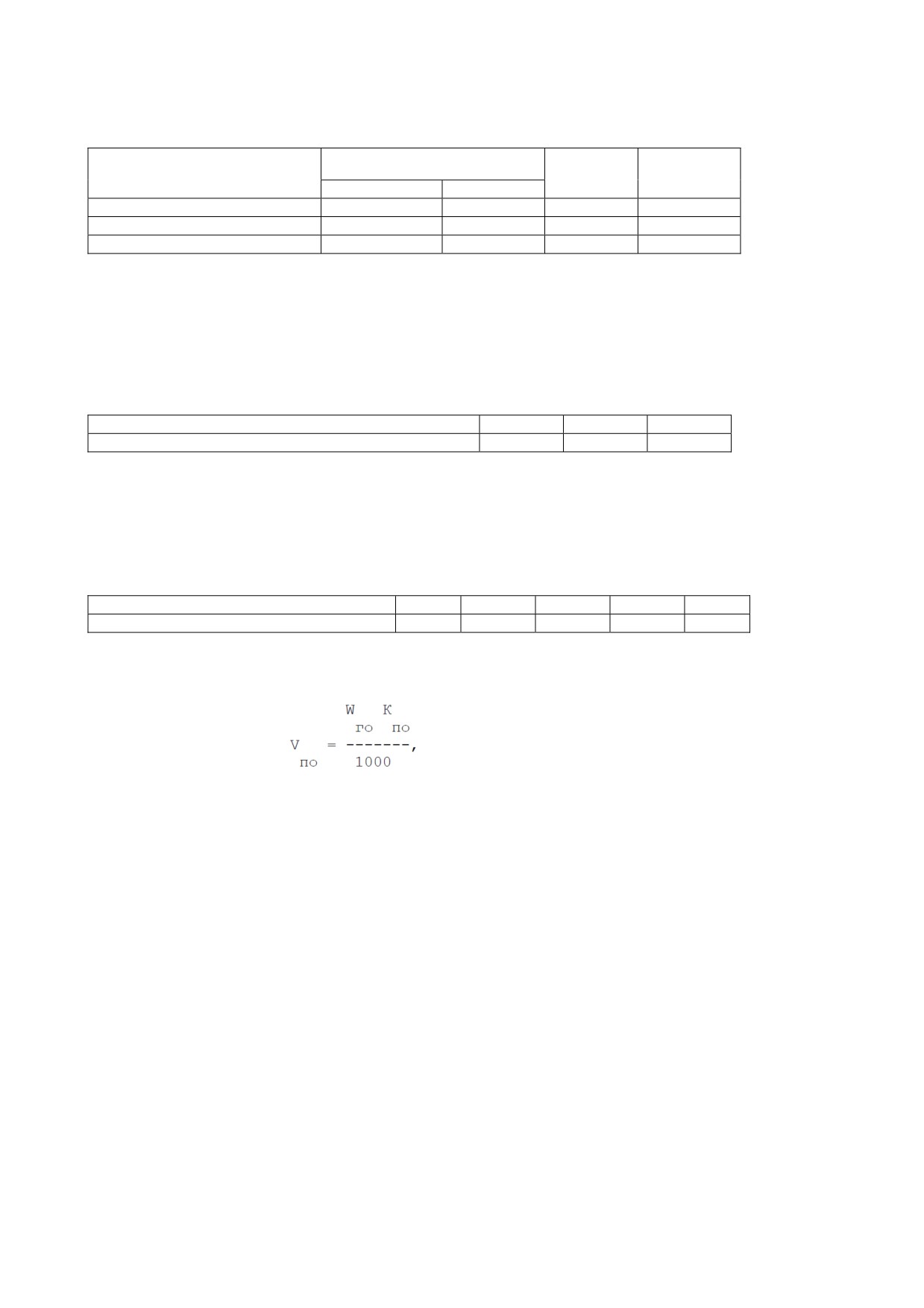

(П.7.13)

где:

W

- вместимость гидроотвала, куб. м;

го

К

- коэффициент первичного обвалования, принимается для

по

гидроотвалов в овраге 5...10, на равнинной местности - 10...20, на

косогоре - 30...35.

Наиболее распространенные виды гидроотвалов приведены на рис. П.7.9.

6. СКЛАДИРОВАНИЕ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ

6.1. Строительные материалы складируются в штабелях.

При складировании строительных материалов необходимо организовать несколько карт намыва для

обеспечения непрерывности намыва и отпуска материалов.

6.2. Намыв штабелей производится как намыв профильного сооружения. Размеры карт намыва

определяются в зависимости от расхода подаваемой смеси и могут быть определены по табл. П.7.7.

При использовании сгустительных аппаратов размер карт намыва определяется по расходу

сгущенной смеси, подаваемой на карту намыва.

6.3. Прудок может организовываться как на карте намыва, так и за ее пределами.

6.4. Первичное обвалование создается из предварительно намытого грунта, подлежащего

складированию.

В дальнейшем при эксплуатации склада обвалование карт намыва оставляется.

6.5. По периметру карт намыва создается канава для отекания фильтрационных вод.

6.6. Суточная интенсивность намыва не должна превышать рекомендованных в табл. П.7.6.

6.7. При применении сгустителей смеси интенсивность намыва может быть увеличена на 20...25%.

6.8. Крутизна формируемых внешних откосов штабелей должна быть в пределах, указанных в п. 1.8.

6.9. Между штабелями должны быть организованы дороги для движения автотранспорта и

погрузочной техники.

6.10. Ширина проезжей части устанавливается в зависимости от схемы движения автотранспорта и

регламентируется СНиП.

Приложение 8

ДОПУСТИМАЯ СКОРОСТЬ ДВИЖЕНИЯ СУДОВ НА МЕЛКОВОДЬЕ

Таблица П.8.1

КОЭФФИЦИЕНТ НА РАЗГОН И ТОРМОЖЕНИЕ

Расстояние отвозки грунта, км

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

свыше 15

0,62

0,72

0,79

0,83

0,86

0,88

0,90

0,91

0,92

0,93

0,94

0,95

0,96

Таблица П.8.2

КОЭФФИЦИЕНТ НА ЗАДЕРЖКУ В ПУТИ

┌──────────────────────────────┬─────────────────────────────────┐

│Грузоподъемность судна, тыс. т│ Коэффициент задержки в пути, К

│

│

│

з │

├──────────────────────────────┼─────────────────────────────────┤

│До 3

│0,900

│

├──────────────────────────────┼─────────────────────────────────┤

│4...6

│0,905

│

├──────────────────────────────┼─────────────────────────────────┤

│7...9

│0,910

│

├──────────────────────────────┼─────────────────────────────────┤

│10...15

│0,920

│

├──────────────────────────────┼─────────────────────────────────┤

│свыше 15

│0,925

│

└──────────────────────────────┴─────────────────────────────────┘

Приложение 9

ГРАФИЧЕСКИЙ СПОСОБ ОПРЕДЕЛЕНИЯ НЕОБХОДИМОГО КОЛИЧЕСТВА

ШАЛАНД В СОСТАВЕ КАРАВАНА

На

рис.

П.9.1

приведена

номограмма

для

определения

необходимого количества шаланд N .

р

Входными величинами для определения являются:

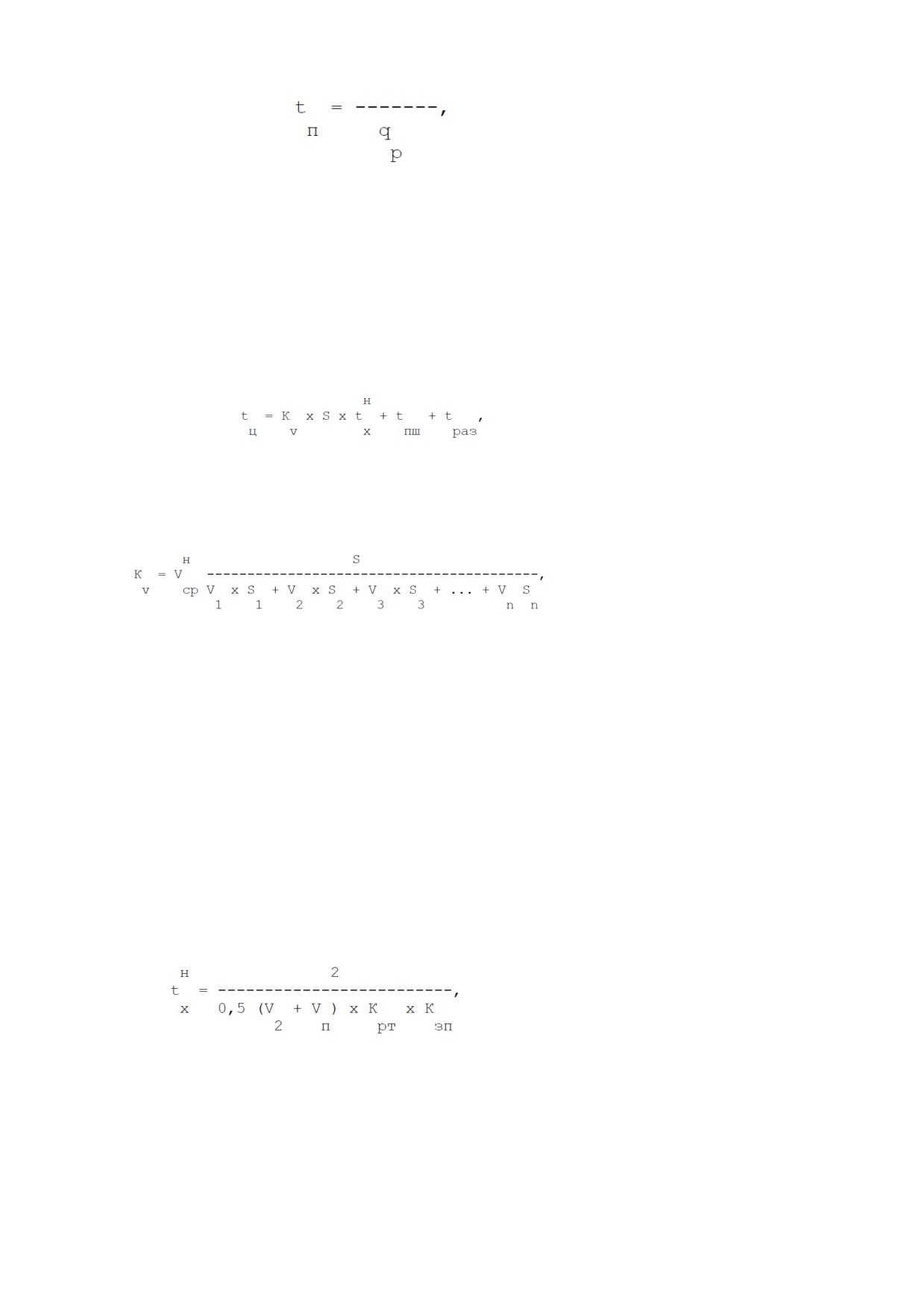

t - продолжительность погрузки, ч, рассчитываемая по формуле:

п

где:

W

- вместимость трюма шаланды, куб. м;

т

К

- коэффициент использования вместимости трюма

(принимается

т

по табл. 5);

q

- расчетная производительность земснаряда, куб. м/ч;

р

t

- продолжительность цикла шаланды, ч, рассчитывается по

ц

формуле:

где К

-

коэффициент,

учитывающий

ограничение

скорости

v

движения шаланды на отдельных участках трассы, рассчитываемый по

формуле:

где:

н

V

- средняя

нормативная

(паспортная) скорость движения

ср

шаланды, узл. (км/ч);

S - дальность транспортировки грунта на отвал, км;

V ,...,V

- допустимые скорости движения шаланды на отдельных

1

n

участках трассы, узл. (км/ч);

S ,...,S

- длины участков трассы, где ограничивались скорости

1

n

движения, км;

н

t

- норма времени на 1 км

отвозки

грунта

на

отвал

и

х

возвращение к месту погрузки, ч, рассчитываемая по формуле:

где:

V

- скорость движения шаланды в грузу, км/ч;

2

V

- скорость движения шаланды порожнем, км/ч;

п

К

- коэффициент, учитывающий разгон и торможение (Приложение

рт

8, табл. П.8.1);

К

- коэффициент, учитывающий задержки в пути (Приложение

8,

зп

табл. П.8.2);

S - дальность транспортировки грунта на отвал, км;

t

- продолжительность подхода (отхода) и швартовки шаланд,

пш

ч, принимается в пределах 0,2 ч для обычных условий или с учетом

особых условий, определяется согласно Приложению 3, п. 1.5, табл.

П.3.1;

t

- продолжительность разгрузки трюма шаланды, ч.

раз

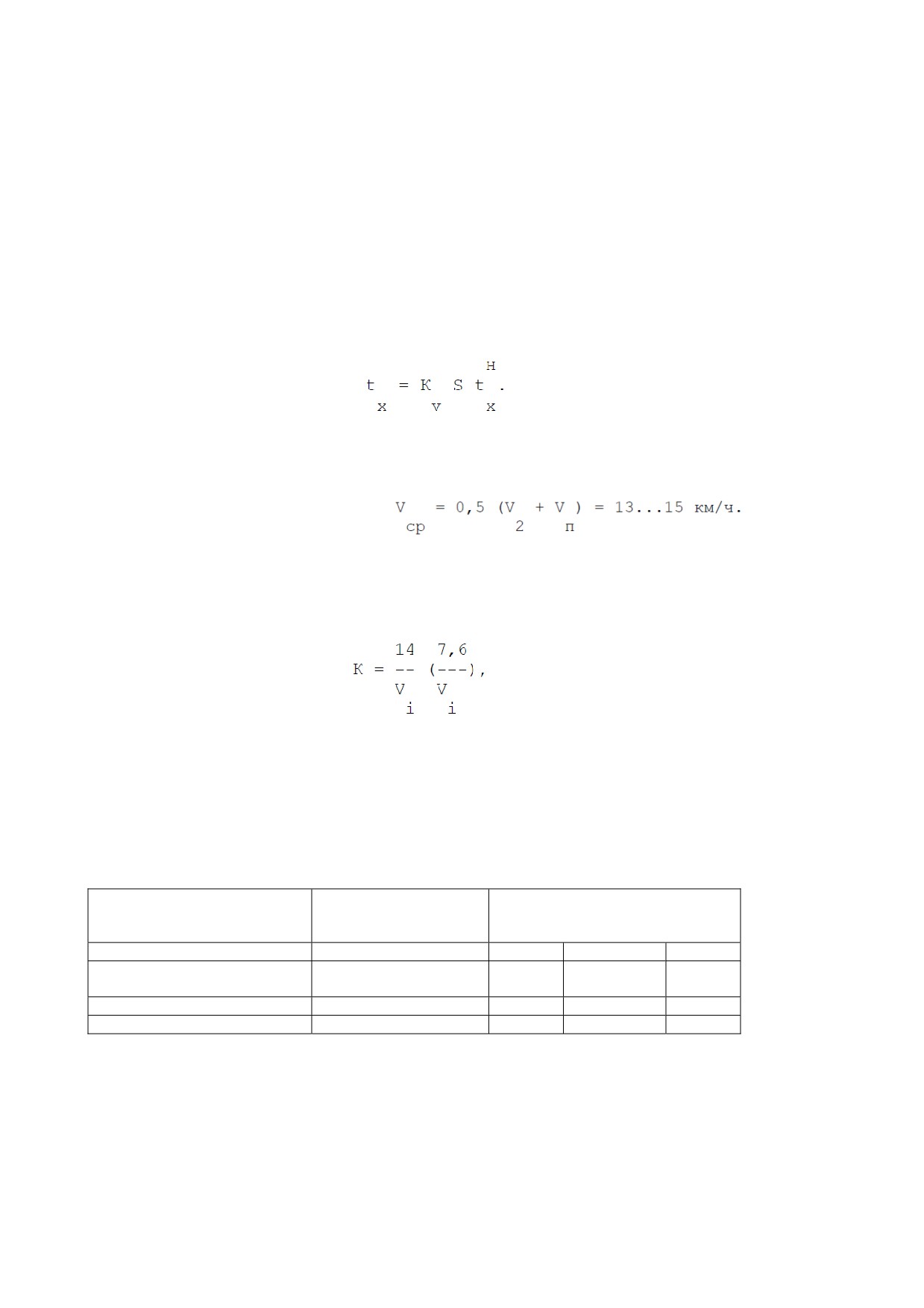

Для упрощения расчета цикла шаланды на рис. П.9.2 помещен

график определения ходового времени по дальности транспортировки,

построенный по зависимости:

При составлении приняты следующие величины:

К

= 1, средняя скорость движения шаланды в диапазоне

13...15

v

км/ч (7,1...8,1 узл.).

Если

паспортная

скорость шаланды

(судна) отличается от

принятой, необходимо полученную по графику величину умножить на

коэффициент, рассчитываемый по формуле:

где V

- фактическая паспортная скорость шаланды, км/ч (узл.).

i

В табл. П.9.1 приведены нормативные продолжительности подхода и швартовки шаланд и разгрузки

трюма.

Таблица П.9.1

ПРОДОЛЖИТЕЛЬНОСТЬ РАЗГРУЗКИ ТРЮМА, Ч

Тип шаланд и судов

Продолжительность

Категория грунта по

подхода, отхода и

трудности выгрузки

швартовки, ч

"Саулкрасты" ШС-ДЛ-600

0,2

0,1

0,20

0,45

"Черноморская"

0,2

0,15

0,25

1,75

ШС-ДЛ-500

"Одесская" ШС-ДЛ-300

0,16

0,1

0,50

1,75

"Аракс" ГС-Т-500

0,2

0,1

0,20

0,45

Пример расчета.

Рассчитать необходимое количество шаланд в составе земкаравана

при расчетной

производительности

земснаряда q

= 650 куб. м/ч,

р

максимальная

вместимость

трюма

шаланд W

=

800 куб. м,

т

разрабатываемый грунт

- суглинки текучепластичные (3 группа по

трудности

разработки,

1 категория по трудности разгрузки),

дальность транспортировки грунта на отвал S =

15 км, на участке

длиной S

= 5 км, допустимая скорость движения 10 км/ч (5,4 узл.).

l

Паспортная скорость шаланды V

= 10 узл. (18,5 км/ч).

i

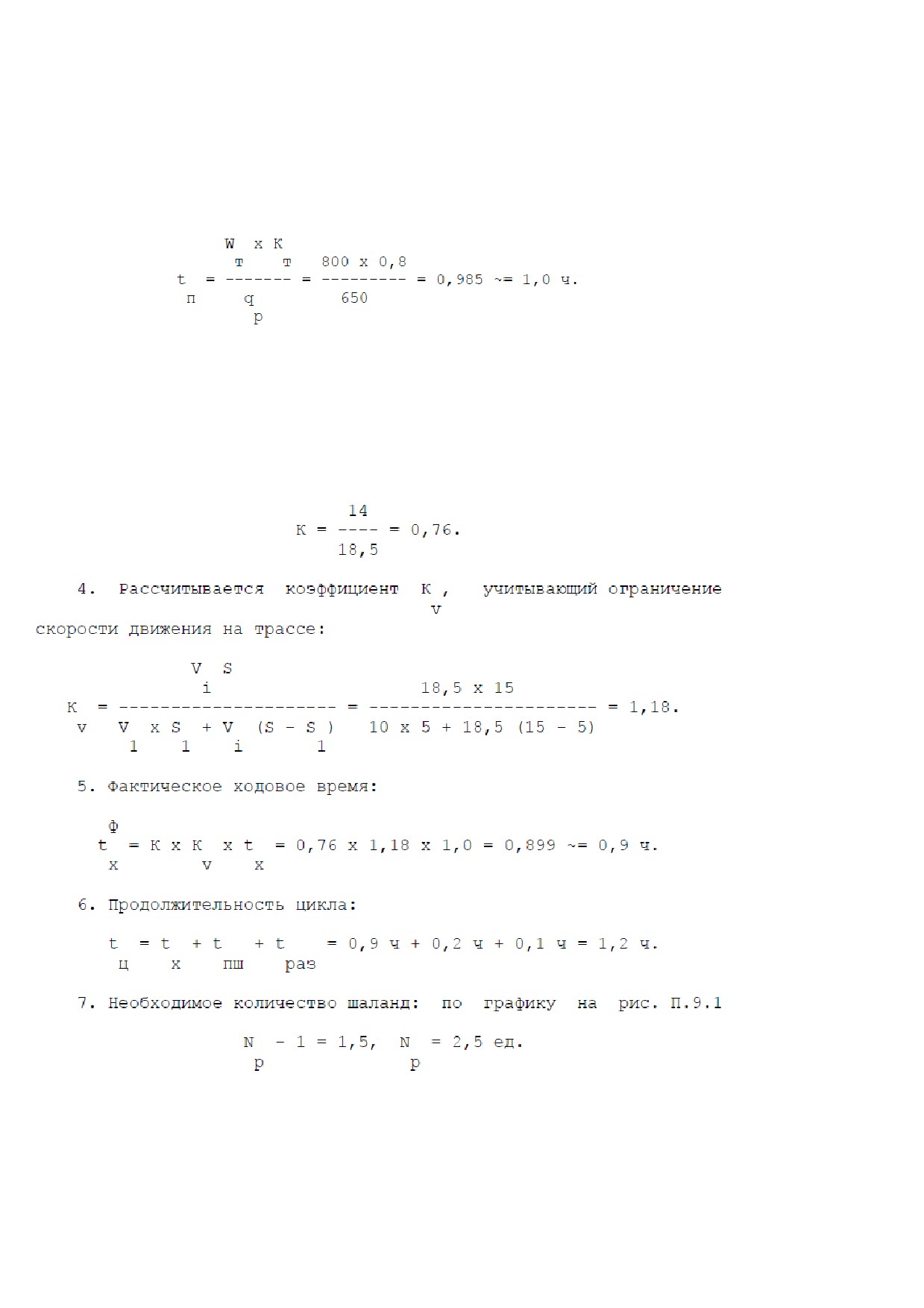

1. Продолжительность погрузки трюма:

К

- по табл. 5.

т

2. По графику на рис. П.9.2 ходовое время t

= 2,8 ч.

х

3. В связи с тем, что паспортная скорость шаланды V

= 18,5

i

км/ч больше, чем принятая скорость при построении графика (13...

15 км/ч), рассчитывается коэффициент:

Приложение 10

СОДЕРЖАНИЕ ТЕХНИЧЕСКОГО ЗАДАНИЯ, ВЫДАВАЕМОГО ЗАКАЗЧИКОМ

НА ДНОУГЛУБИТЕЛЬНЫЕ РАБОТЫ ПОДРЯДЧИКУ

содержание      ..     6      7      8
