41

6.

ФИЛЬТРУЮЩАЯ



СИСТЕМА



Р

41



6.1.

ОПИСАНИЕ





Фильтрующая



система



Р

41

устанавливается



на



компрессоры



как



опция



вместо



стандартной



системы



Р

31

и



отличается



от



нее



большей



емкостью



фильтра

.

В



стандартной



комплектации



фильтрующая



система



Р

41

не



имеет



прибора



контроля



насыщения



фильтра

 SECURUS.

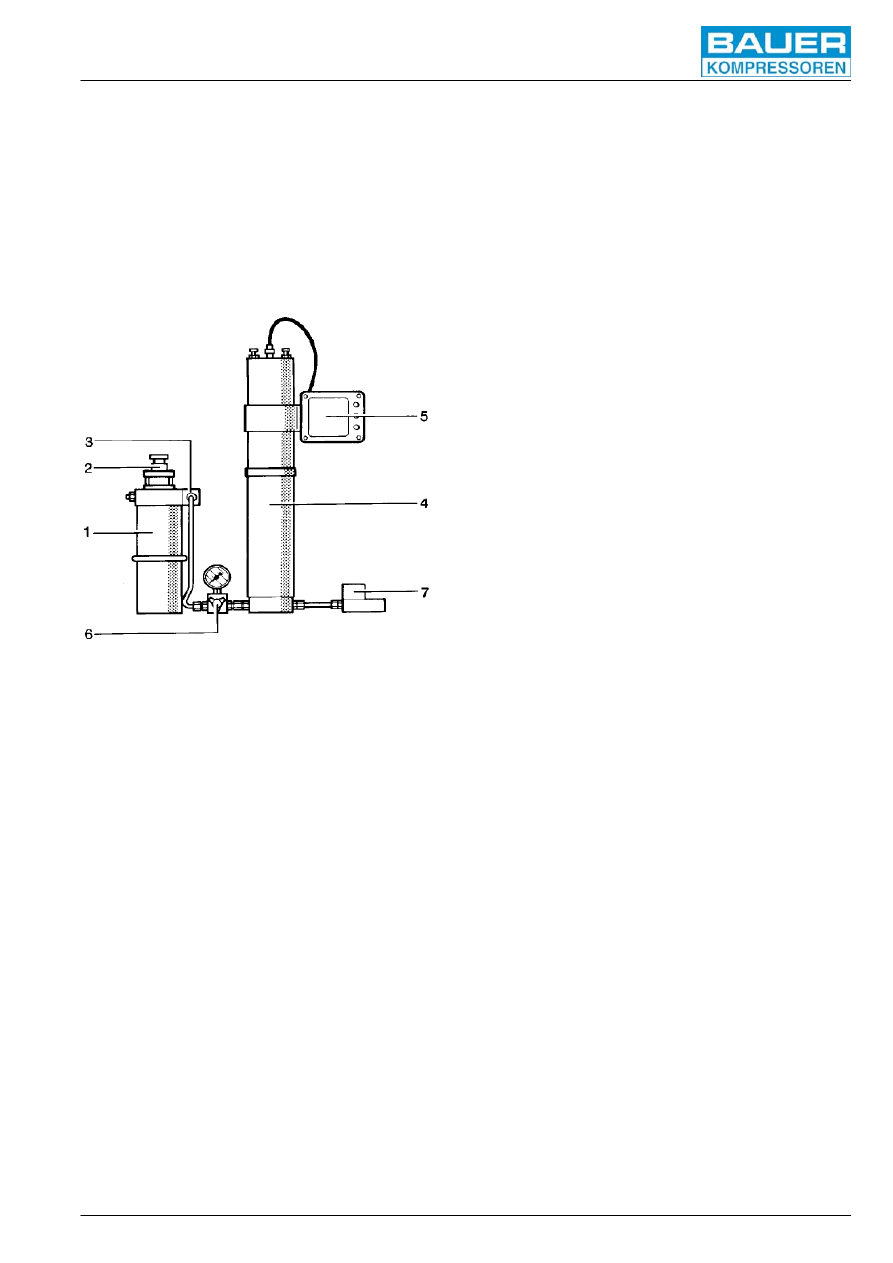

Рис

.25.

Фильтрующая



система



Р

41

с



устройством



контроля

 SECURUS



1.



Сепаратор



2.



Финальный



предохранительный



клапан



3.



Невозвратный



клапан



4.



Фильтр



5.



Панель



устройства

 SECURUS

6.



Спускной



клапан



с



манометром



7.



Клапан



установочного



давления






6.2.

ПРИНЦИП



РАБОТЫ





Сжатый



воздух

,

покидающий



последнюю



ступень



сжатия

,

охлаждается



в



финальном



охладителе



до



температуры



на

 10°-15°

С



выше



окружающей



и



попадает



в



финальный



сепаратор

 (1,

рис

.26),

где



происходит



отделение



влаги

 (2).

Далее



осушенный



воздух



поступает



в



корпус



фильтрующей



системы



Р

41



с



картриджем



TRIPLEX



длительного



ресурса

 (3).

Проходя



через



фильтрующие



компоненты



картриджа

 (4,5),

воздух



окончательно



очищается



от



следов



влаги



и



масла

.

Далее



через



выходной



штуцер



фильтра



(6)

поступает



в



клапан



установочного



давления



(7)

и



заполняющий



шланг

.

Качество



выходящего



воздуха



соответствует



стандарту

 DIN EN 12021

(

воздух



для



дыхания

).






42

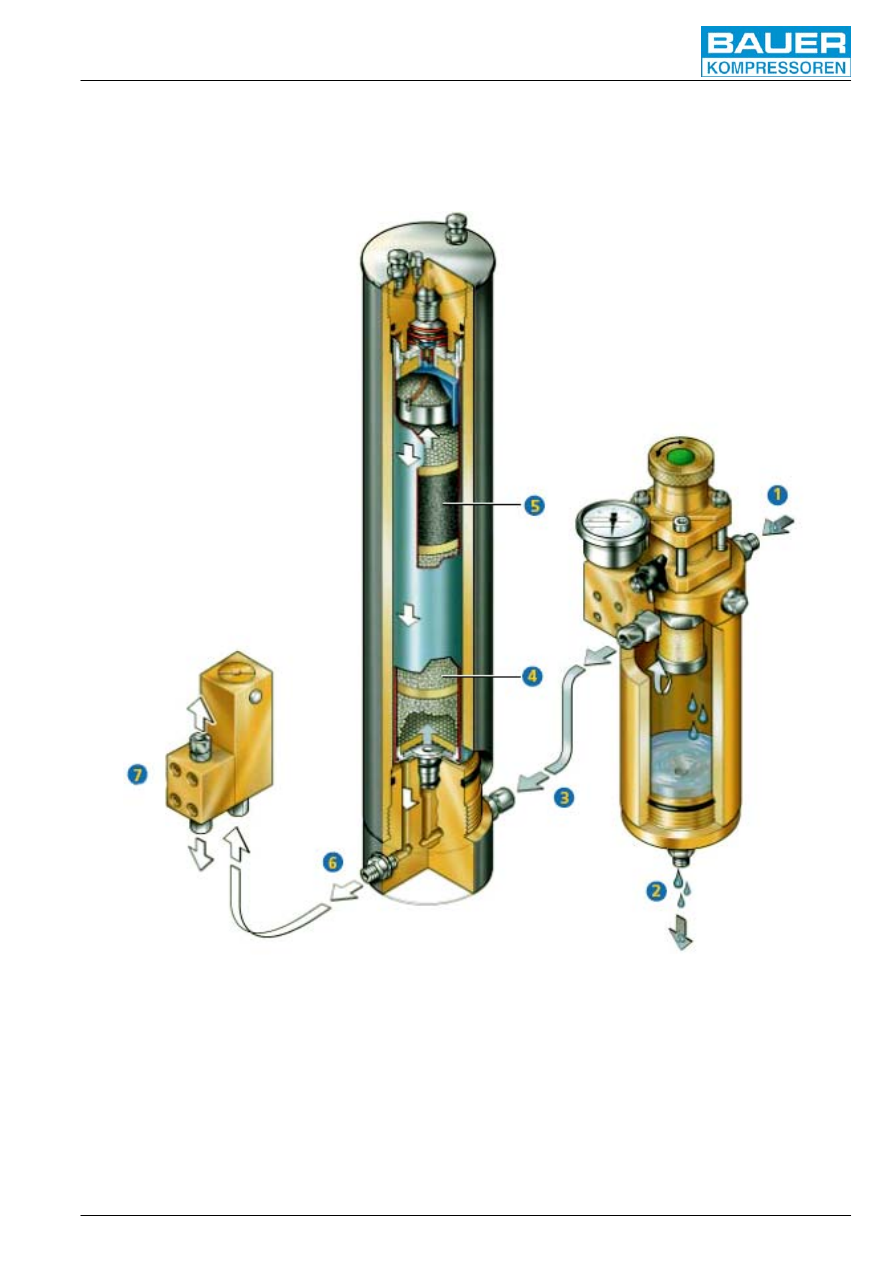

Рис

.26.

Фильтрующая



система



Р

41




1.



Финальный



сепаратор



с



предохранительным



клапаном



2.



Дренажный



вентиль



сепаратора



3.



Входной



штуцер



фильтрующей



системы

 P41



4.



Молекулярный



фильтр



5.



Активированный



уголь










43

ПРЕДУПРЕЖДЕНИЕ



6.3.

ФИНАЛЬНЫЙ



СЕПАРАТОР





Конструкция



финального



сепаратора



влаги



и



масла



является



стандартной



для



всех



промышленных



компрессоров

,

этот



же



сепаратор



является



составной



частью



фильтрующей



системы



компрессоров



воздуха



для



дыхания

.

Сепаратор



работает



посредством



синтерированного



металлокерамического



микрофильтра

 (1,

рис

.27),

отделяющего



остатки



масла



и



влаги



из



воздуха

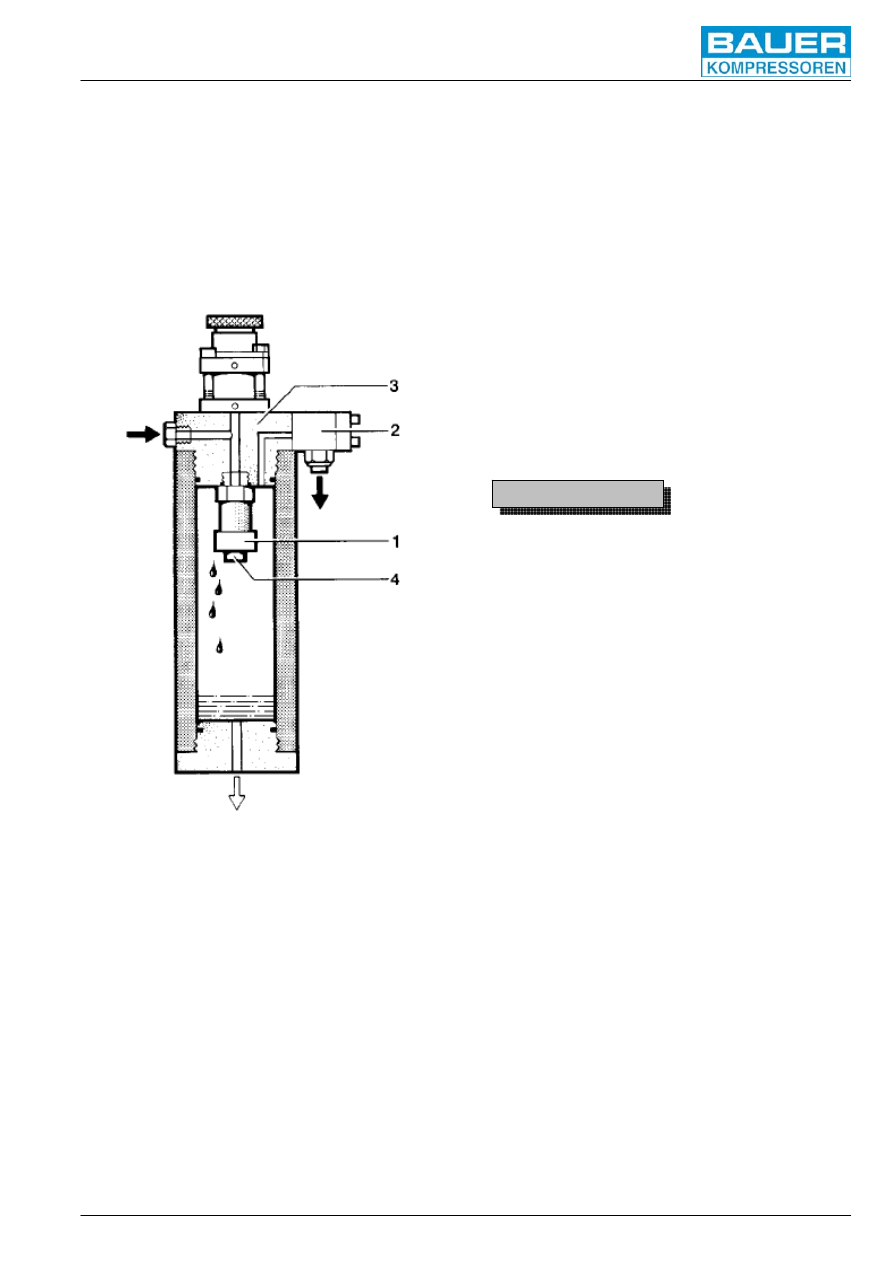

Рис

.27.

Финальный



сепаратор





1.



Картридж



микрофильтра



2.



Невозвратный



клапан



3.



Крышка



сепаратора



4.



Фиксирующая



гайка







Обслуживание



сепаратора





Микрофильтр





Микрофильтр



сепаратора



требует



периодического



обслуживания

.

Интервалы



ТО



смотрите



в



главе



D.1.

Для



очистки



микрофильтра



выполните



следующее

:



−



Открутите



трубку

,

соединенную



с



невозвратным



клапаном

 (2)

−



Открутите



и



снимите



крышку



сепаратора

 (3)

−



Открутите



микро

-

картридж



от



крышки



сепаратора

,

предварительно



отдав



гайку

 (4)



Очистите



микрофильтр



при



помощи



мыльной



воды



и



продуйте



сжатым



воздухом

.



Дренирование



конденсата





Конденсат

,

образующийся



в



финальном



сепараторе



в



результате



охлаждения



поступающего



воздуха



после



процесса



сжатия

,

необходимо



регулярно



удалять



при



помощи



ручных



дренажных



вентилей





•



До



запуска



компрессора



•



В



процессе



работы



каждые

 30

минут

,

в



условиях



влажного



воздуха



каждые

 15

минут

.



Для



компрессоров

,

укомплектованных



автоматической



дренажной



системой

,

обращайтесь



к



соответствующему



разделу

.



СРОК



СЛУЖБЫ



СЕПАРАТОРА





Фильтрующая



система

 -

устройство



динамической



нагрузки

.

Система



рассчитана



на



определенное



число



загрузочных



циклов

,

возникающих



при



скачкообразном



падении



давления



при



дренаже



конденсата

 (1

загрузочный



цикл

,

т

.

е

. 1

дренаж

 = 1

сброс



давления

, 1

повышение



давления

).

Корпус



сепаратора



должен



быть



подвергнут



внутреннему



осмотру



специалистом



по



достижении



половины



установленного



количества



циклов

.

Инспекция



корпуса



должна



быть



организована



оператором



компрессора

.

По



достижению



максимального



количества



циклов



фильтрующий



узел



должен



быть



заменен

,

в



противном



случае



существует



вероятность



разрыва



корпуса



вследствие



усталости



материала

.



Максимальное



количество



циклов



для



финального



сепаратора



при



максимальном



давлении

 290

бар



составляет



200.000




6.4.

КОРПУС



ФИЛЬТРА



Р

41



Корпус



фильтра



представляет



собой



трубу



из



анодированного



алюминиевого



сплава



с



внешним



диаметром

 100

мм

.

Оба



конца



корпуса



имеют



внутреннюю



резьбу

.

Вкручивающееся



дно



фильтра



имеет



входное



и



выходное



отверстия

.

Вкручивающаяся



крышка



фильтра



имеет



герметичный



разъем



электрического



контакта

,

использующегося



для



подключения



устройства



SECURUS.


6.5.

ФИЛЬТРЫ

-

КАРТРИДЖИ





Новые



фильтры

-

картриджи



поставляются



в



вакуумной



упаковке



и



могут



храниться

 2

года



(

согласно



дате



на



упаковке

).

Поврежденная






44

упаковка



должным



образом



не



защищает



картридж



от



воздействия



окружающей



среды



в



процессе



хранения

.

Если



упаковка



повреждена

,

не



используйте



картридж

.

Во



избежание



опасности



для



Вашего



здоровья



или



повреждения



Вашего



компрессора

,

заменяйте



использованный



картридж



вовремя

.

Никогда



не



наполняйте



использованный



картридж



самостоятельно

!

Вещество



фильтра



выбрано



компанией

 BAUER

специфически



для



каждого



вида



применения

.

Уделяйте



внимание



чистоте



и



гигиене



при



замене



фильтра

.

Корпус



фильтра

-

картриджа



выполнен



из



алюминия

.

Дно



и



крышка



картриджа



изготовлены



литьем



под



давлением

.





Обслуживание



фильтра





−



Сбрасывайте



давление



в



системе



до



начала



каких

-

либо



работ



по



техобслуживанию

.

−



Вытирайте



влагу



с



внутренней



стороны



корпуса



фильтра



при



помощи



сухой



ветоши



перед



установкой



нового



картриджа

,

проверяйте



наличие



коррозии

.

Заменяйте



корпус



при



необходимости

.

−



Смазывайте



О

-

ринги



картриджа



и



резьбу



крышки



корпуса



фильтра



белым



техническим



вазелином

 DAB 9 (no. N19091)

или

 WEICON

WP 300 white (no. N19752).

−



Ведите



запись



количества



заполненных



баллонов



и

/

или



рабочих



часов



для



уверенности



в



интервалах



техобслуживания

.

−



Заменяйте



картридж



перед



возобновлением



работы



компрессора



после



перерыва



в



эксплуатации



в

 3

месяца



и



более

.

−



Оставляйте



картридж



в



корпусе



фильтра



на



весь



срок



бездействия



компрессора

.

−



Держите



закрытыми



все



дренажные



краники

.

Оставляйте



небольшое



давление



(

примерно

 50-80

бар

)

в



компрессоре



для



предотвращения



попадания



влаги



в



трубки



и



фильтрующую



систему

.





Замена



фильтра

-

картриджа





−



На



фильтре



с



системой

 SECURUS

отсоедините



байонетный



электрический



разъем



−



Открутите



крышку



фильтра

 (1)

при



помощи



специального



ключа

 (2),

поставляемого



вместе



с



компрессором



−



Вытащите



картридж

,

захватив



его



за



кольцо



(3)

−



Распакуйте



новый



картридж



и



снимите



защитные



пластиковые



крышки



с



обеих



его



концов

.

−



Вставьте



новый



картридж



в



корпус



и



прижмите



с



небольшим



усилием



до



щелчка



−



Установите



на



место



крышку



фильтра

,

закрутите



и



зажмите



ключом



до



упора

,

затем



сделайте

 ¼

оборота



назад

.

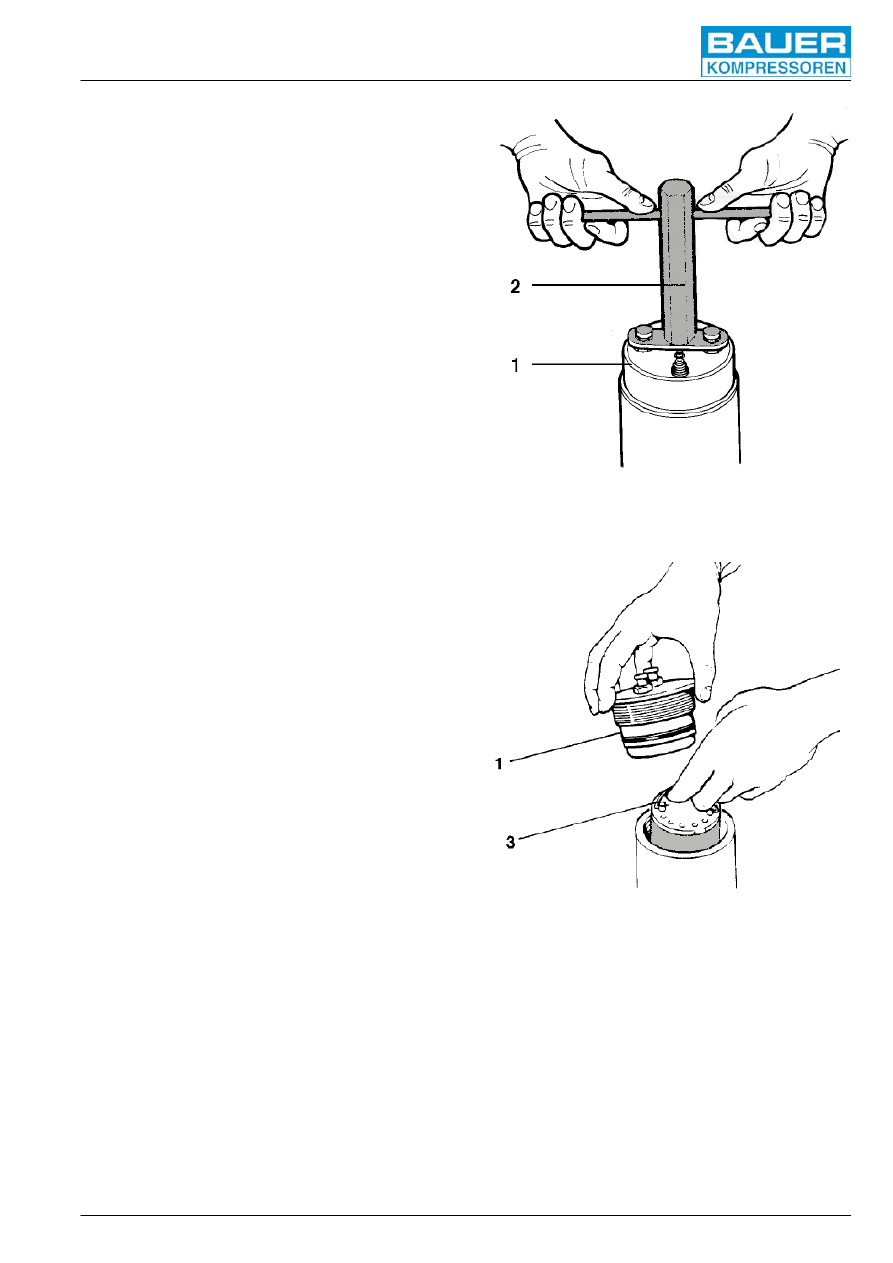

Рис

.28.

Снятие



крышки



фильтра










Рис

.29.

Замена



картриджа







Срок



службы



картриджей





Средний



вес

 (

без



упаковки

)

нового



картриджа



и



увеличение



его



веса



в



результате



насыщения



может



быть



проверен



на



точных



весах

.

В



силу



неизбежных



допустимых



отклонений



при



производстве

,

возможна



незначительная



разница



в



весе



по



сравнению



с



указанными



значениями

.

Количество



рабочих



часов



или



общее



число



баллонов

,

которые



можно



заполнить

,

используя



один



картридж

,

указано



в



таблицах



на



стр

. 29-30,

с



учетом



окружающей



температуры



и



типа



используемого



картриджа

.




45

Эти



таблицы



содержат



рассчитанные



данные



о



времени



службы



фильтров

,

которые



относятся



к



определенным



и



постоянным



условиям



работы



компрессора

.

Отклонения



в



процессе



заполнения



баллонов



и



разная



окружающая



температура



может



привести



к



значительным



расхождениям



с



приведенными



значениями

,

которые

,

вследствие



этого

,

могут



служить



для



пользователя



лишь



рекомендованными



величинами

.

Картридж

 062565 -

применяется



для



моделей



с



электродвигателями

.

Пример

:

при



окружающей



температуре

 20°

С



с



данным



картриджем



может



быть



заполнено



от

 432

до

 534

баллонов



объемом

 10

л

,

что



эквивалентно



45-56

часам



работы



компрессора



с



рабочим



давлением

 200

бар

.



Использованный



картридж



должен



быть



утилизирован



согласно



местным



правилам

.













6.6.

ПРЕДОХРАНИТЕЛЬНОЕ



ОТВЕРСТИЕ



УСТАНОВКИ



КАРТРИДЖА





Конструкция



фильтрующей



системы



Р

41

выполнена



таким



образом

,

что



не



допускает



создания



давления



при



отсутствии



фильтра

-

картриджа

.

В



корпусе



фильтра



предусмотрено



специальное



предохранительное



отверстие

,

которое



закрывается



только



тогда

,

когда



картридж



установлен



на



свое



штатное



место

.



Давление



не



нагнетается



без



картриджа

!







При



отсутствии



картриджа



предохранительное



отверстие



не



герметично

,

воздух



свободно



улетучивается



в



атмосферу

,

не



создавая



давления

.

Таким



образом

,

обеспечивается



гарантия

,

что



неочищенный



воздух



не



попадет



в



баллон

.

Предохранительное



отверстие



используется

,

также

,

для



проверки



состояния



О

-

рингов



на



стержне



картриджа

.

Если



воздух



выходит



из



предохранительного



отверстия



при



наличии



картриджа

,

это



свидетельствует



о



разорванных



или



поврежденных



при



установке



О

-

рингах

.



Вытащите



и



проверьте



картридж

.

Если



необходимо

,

замените



картридж



или



О

-

ринги

.














46



ФИЛЬТР

-

КАРТРИДЖ

 062565



СРОК



СЛУЖБЫ

,

ВЫРАЖЕННЫЙ



В



ЧАСАХ







Рабочее



давление

 200

бар



Окружающая



температура

, °

С



Температура



фильтра

, °

С



Работа



компрессора



производительностью

 320

л

/

мин

,

часы



10

20 - 24

98 – 78

15

25 – 29

73 – 59

20

30 – 34

56 – 45

25

35 – 39

43 – 35

30

40 - 44

33 – 27

35

45 - 49

26 – 21

40

50 - 54

20 – 17



Рабочее



давление

 300

бар



Окружающая



температура

, °

С



Температура



фильтра

, °

С



Работа



компрессора



производительностью

 320

л

/

мин

,

часы



10

20 - 24

147 – 116

15

25 – 29

110 – 88

20

30 – 34

83 – 67

25

35 – 39

64 – 52

30

40 - 44

50 – 41

35

45 - 49

39 – 32

40

50 - 54

31 – 25










РЕСУРС



КАРТРИДЖА

,

ВЫРАЖЕННЫЙ



ОБЪЕМОМ



ФИЛЬТРУЕМОГО



ВОЗДУХА



И



КОЛИЧЕСТВОМ



БАЛЛОНОВ





Объем



фильтруемого



воздуха

,

м

³

При



давлении



Окружающая



температура

,

°

С



Температура



фильтра

, °

С



Поглощенна

я



влага

,

г

/

м

³

200

бар



300

бар



Число



заполняемых



баллонов



объемом

 10

л





10

20 - 24

17,3 - 21,8

1876 - 571

2815 - 2235

938 - 745

15

25 – 29

23,1 - 28,8

1408 - 432

2112 - 1692

704 - 564

20

30 – 34

30,4 - 37,6

1068 - 331

1603 - 1295

534 - 432

25

35 – 39

39,7 - 48,6

819 - 256

1229 - 1002

410 - 334

30

40 - 44

51,2 - 62,4

634 - 199

951 - 781

317 - 260

35

45 - 49

65,5 - 79,3

496 - 157

744 - 615

248 - 205

40

50 - 54

83,1 - 99,8

391 - 125

586 - 488

195 - 163






47

7.



КЛАПАН



УСТАНОВОЧНОГО



ДАВЛЕНИЯ





7.1.

ОПИСАНИЕ





Клапан



установочного



давления



встроен



в



основание



фильтрующей



системы



Р

31 (

рис

.30)

или



смонтирован



на



выходе



из



фильтрующей



системы



Р

41 (

Рис

.31)

Клапан



создает



постоянное



давление



в



фильтрующей



системе



даже



во



время



начала



работы

,

в



результате



чего



в



стабильных



условиях



достигается



оптимальная



фильтрация

.

Это



также



обеспечивает



надлежащие



условия



для



работы



цилиндра



финальной



стадии



сжатия

.

Установочное



давление



отрегулировано



до



значения



150 ± 10

бар

.

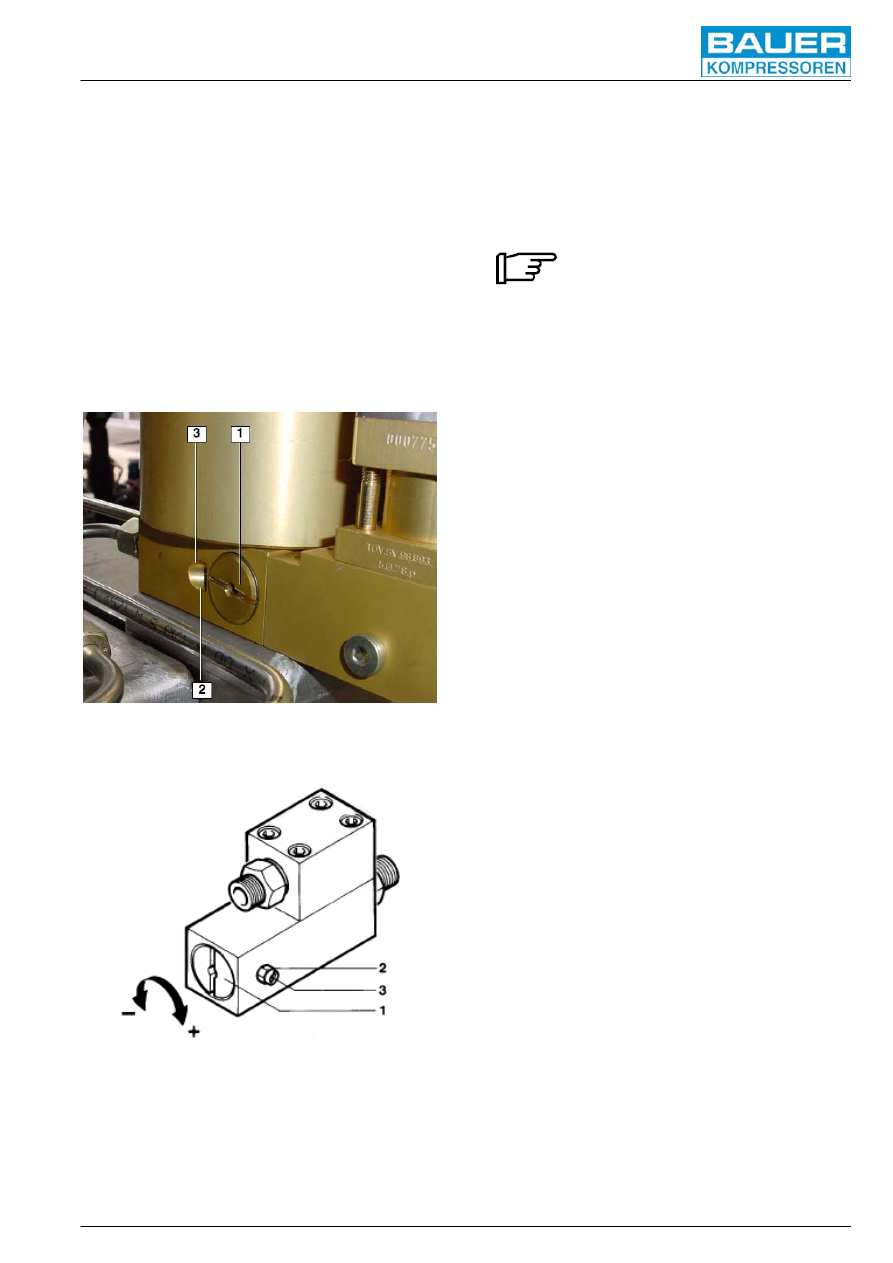

Рис

. 30.

Клапан



установочного



давления



фильтрующей



системы



Р

31









Рис

.31.



Клапан



установочного



давления



фильтрующей



системы



Р

41





7.2.

ОБСЛУЖИВАНИЕ

*



Клапан



установочного



давления

 (

Рис

.31)

отрегулирован



до



необходимого



значения



на



заводе

,

и

,

как



правило

,

не



требует



обслуживания



и



корректировки

.

В



случае

,

если



возникла



необходимость



в



повторной



регулировке

,

отпустите



контргайку

 (2)

и



стопорный



винт

 (3).

Отрегулируйте



установочное



давление



поворотом



винта

 (1)

при



помощи



подходящей



отвертки

.



По



часовой



стрелке

 =

увеличение



давления



Против



часовой



стрелки

 =

уменьшение



давления

.






* -

В



оригинальном



руководстве



пользователя



забыли



упомянуть

,

что



для



корректировки



установочного



давления



до



значения

 150 ± 10

бар

,

кроме



желания



и



подходящей



отвертки

,

необходимо



еще



иметь



специальное



устройство



с



манометром

,

которое



позволяет



измерять



промежуточное



давление



в



камере



фильтра



при



работающем



компрессоре

.

Так



что



если



Вам



понадобится



повторно



отрегулировать



установочное



давление

,

обратитесь



лучше



в



сервисный



центр

.




8.

ПРЕДОХРАНИТЕЛЬНЫЕ



КЛАПАНЫ




8.1.

ОПИСАНИЕ





Все

 4

стадии



компрессора



защищены



предохранительными



клапанами

:

1-

я



стадия

        5

бар



2-

я



стадия

        24

бара



3-

я



стадия

        95

бар



Промежуточные



предохранительные



клапаны



отрегулированы



на



соответствующее



давление



и



опломбированы



на



заводе

.

Предохранительный



клапан



финальной



стадии



установлен



на



финальном



сепараторе



фильтрующей



системы



Р

41

и



отрегулирован



до



рабочего



давления



данного



компрессора

 (

см

.

раздел

 1,

Технические



характеристики

)

225

бар



или



330

бар

.

Все



предохранительные



клапаны



опломбированы



на



заводе

.

Если



срабатывает



один



из



промежуточных



предохранительных



клапанов

,

это



свидетельствует



о



некорректной



работе



перепускных



клапанов



следующей



стадии

.

Как



правило

,

в



этом



случае



причина



проблемы



во



впускном



клапане



следующей



стадии

.





8.2.

ОБСЛУЖИВАНИЕ





Проверка



работоспособности





Работоспособность



финального



предохранительного



клапана



должна



проверяться



регулярно

.

Для



этих



целей



предохранительный



клапан



можно



продуть



вручную

.

Поверните



маховичок

,

расположенный



сверху



на



предохранительном



клапане



по



часовой



стрелке

,

и



он



начнет



выпускать



воздух

.

Это



говорит



о



том

,

что



клапан



функционирует






48

нормально

,

и



будет



стравливать



давление



в



случае



неполадок

 (

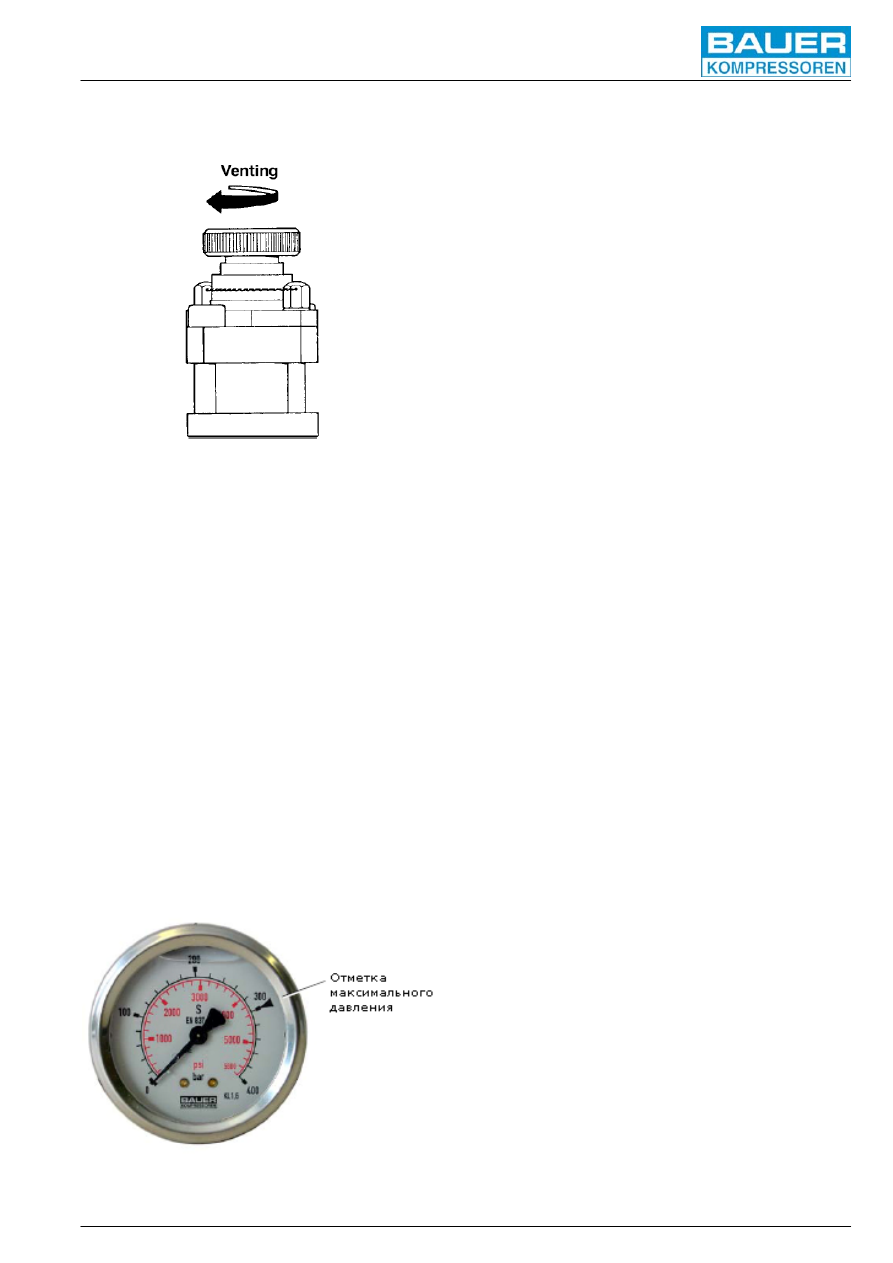

Рис

.32)


































Рис

.32.

Продувка



финального



предохранительного



клапана







Проверка



давления



срабатывания





Регулярно



проверяйте



давление

,

при



котором



срабатывает



финальный



предохранительный



клапан

 (

см

.

Таблицу



техобслуживания

).

Запустите



компрессор

,

прогоните



его



до



финального



давления



с



закрытым



заполняющим



вентилем

,

пока



финальный



предохранительный



клапан



не



начнет



выпускать



воздух

.

Отметьте



показания



на



манометре

.

Если



отклонение



составляет



более

 10%

нормы

,

замените



предохранительный



клапан

.





9.

МАНОМЕТР





9.1.

ОПИСАНИЕ





Компрессор



комплектуется



манометром



финального



давления

 (

Рис

.33).

Отметка



красного



цвета



на



шкале



показывает



максимально



допустимое



рабочее



давление

.









Рис

.33.

Манометр



финального



давления







9.2.

ОБСЛУЖИВАНИЕ





Мы



рекомендуем



время



от



времени



проверять



манометры



финального



давления

.

Для



этих



целей



нами



разработан



специальный



тестирующий



манометр



с



адаптером

,

который



немедленно



фиксирует



неточность



в



чтении



показаний



давления

.

Небольшие



отклонения



в



процессе



работы



допустимы



и



могут



не



учитываться

.

При



погрешностях

,

превышающих



норму

,

манометр



необходимо



заменить

.
