ВИНТОВЫЕ ВОЗДУШНЫЕ КОМПРЕССОРЫ INGRO СЕРИЙ XLM и XLMTD. Руководство по эксплуатации

2. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

КОНТРОЛЛЕРА MAM 8**

2.1 ТЕХНИКА БЕЗОПАСНОСТИ

•

Перед тем как приступить к работе, изучите инструкцию по эксплуатации.

•

Монтаж устройства MAM 8** должны производить квалифицированные специа-

листы.

•

Тщательно выберите место установки, чтобы обеспечить хороший отвод тепла и

уменьшить электромагнитные помехи.

•

Для уменьшения уровня электромагнитных помех монтаж электрических соеди-

нений должен производиться в соответствии с требованиями нормативных доку-

ментов к силовым и слаботочным цепям.

•

Подключите устройства для поглощения выбросов напряжения к индуктивным

нагрузкам, например, контакторам переменного тока и реле.

•

Перед включением устройства проверьте подключение выходных цепей.

•

Обеспечьте подключение заземляющего контакта корпуса к контуру защитного

заземления (третий тип заземления); наличие заземления увеличивает помехо-

защищенность устройства.

•

Величина номинального тока электродвигателя (ток, при котором производится

автоматический останов инструмента) устанавливается в соответствии с данны-

ми номинального тока, приведенными на шильде × коэффициент перегрузки по

току электродвигателя / 1,2.

2.2 ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• ЖКИ-дисплей (китайский/английский/русский).

• Функция управления запуском, остановом и рабочим режимом электродвигателя.

• Функция защиты, предотвращающая обратное вращение воздушного компрес-

сора.

• Измерение и контроль температуры.

• Автоматическое регулирование степени нагрузки и контроль баланса давления.

• Выбор режимов дистанционного и местного управления.

• Выбор режимов блокировки и независимого режима.

• Функция обмена данными по интерфейсу RS485.

2.3 ПРИНЦИПЫ РАБОТЫ

2.3.1 Назначение кнопок

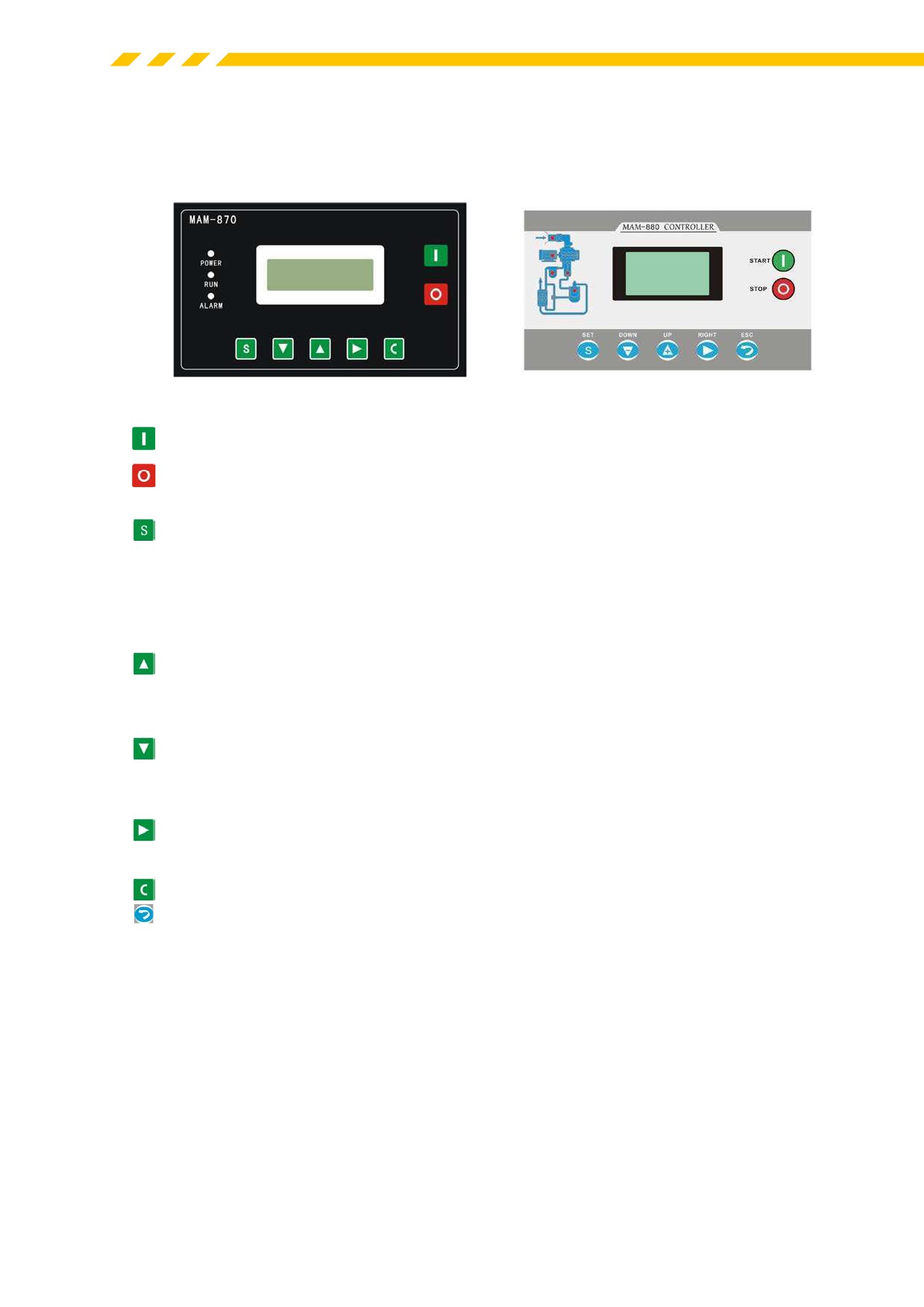

Рис. 18. Контроллер МАМ-870

Рис. 19. Контроллер МАМ-880

Кнопка Start (Пуск). Нажатие кнопки обеспечивает запуск компрессора.

Кнопка Stop (Останов). Нажатие этой кнопки обеспечивает останов компрес-

сора.

Кнопка Set (Установить) / кнопка Loading (Загрузка)/ Unloading (Разгрузка).

Нажмите эту кнопку после изменения данных, чтобы подтвердить и сохра-

нить в памяти измененные данные. Во время работы компрессора нажатие

этой кнопки вызывает загрузку или разгрузку компрессора под определен-

ным давлением.

Кнопка Move up (Вверх) / Increase (Увеличить). В режиме изменения данных

нажмите эту кнопку для увеличения данных в текущей позиции. При работе

в меню вызывает перелистывание меню вверх.

Кнопка Move down (Вниз) / Descending (Уменьшить). В режиме изменения

данных нажмите эту кнопку для уменьшения данных в текущей позиции. При

работе в меню нажатие кнопки вызывает перелистывание меню вниз.

Кнопка Shift (Сдвиг) / Enter (Ввод). Эта кнопка выполняет функцию Shift

(Сдвиг) при изменении данных или функцию Enter (Ввод) при работе в меню.

Кнопка Back (Назад) / Reset (Перезагрузка). Эта кнопка выполняет функцию

Back (Назад), если нужно вернуться из рабочего меню в родительское меню;

для выполнения перезагрузки после останова по ошибке совершите чуть бо-

лее длительное нажатие на эту кнопку.

2.3.2 Индикаторы

Питание (Power): светодиод загорается после включения питания контроллера.

Работа (Run): светодиод горит, когда компрессор находится в работающем состо-

янии.

Сигнализация (Alarm): светодиод мигает при появлении предупреждения об ошиб-

ке; горит при аварийном останове; при сбросе ошибки индикатор выключается.

2.3.3 Отображение состояния и выполняемых операций

После включения питания устройств на дисплее отображается следующая инфор-

мация:

Показанная страница

SCREW COMPRESSOR

отображается на экране после

(ВИНТОВОЙ КОМПРЕССОР)

включения питания

Через 5 секунд на дисплее должна появиться главная страница:

PRES (ДАВЛЕНИЕ) 0,60 МПа

Главная страница

SYS STOP (СИСТ ОСТАНОВ) C01

Нажмите кнопку Shift (Сдвиг) - на дисплее должна появиться главная страница:

TEMP (ТЕМПЕРАТУРА) 80°C

Главная страница

SYS STOP (СИСТ ОСТАНОВ) C01

Нажмите кнопку Move down (Вниз) для входа в меню выбора интерфейса:

RUN PARA. (ПАРАМЕТРЫ РАБОЧЕГО РЕЖИМА)

Окно меню уровня 1

USER PARA. (ПАРАМЕТРЫ ПОЛЬЗОВАТЕЛЯ)

FACTORY PARA. (ЗАВОДСКИЕ ПАРАМЕТРЫ)

MOD PARAMETER (ИЗМЕНИТЬ ПАРАМЕТР)

2.3.4 Параметры рабочего режима

Нажмите кнопку Move down (Вниз) или Move up (Вверх) , чтобы переместить чер-

ный курсор на вкладку «RUN PARA (ПАРАМЕТРЫ РАБОЧЕГО РЕЖИМА)». Для входа

в подменю нажмите кнопку Enter (Ввод).

MOTOR(A) A-0100

B-0100 C-0100

При непрерывном нажатии кнопки Move down (Вниз) на дисплей выводятся пара-

метры рабочего режима и параметры состояния прогона: ток вентилятора, суммар-

ное время наработки, суммарное время действия нагрузки, продолжительность

текущего прогона, продолжительность действия текущей нагрузки, время замены

масляного фильтра, время замены воздушного фильтра, время смазки, время заме-

ны консистентной смазки, время замены ремня и др.

2.3.5 Параметры пользователя

В первичном меню переместите черный курсор на вкладку «USER PARA. (ПАРАМЕТРЫ

ПОЛЬЗОВАТЕЛЯ)»; после этого нажмите кнопку Shift (Сдвиг), чтобы войти в подменю:

В этом меню нажмите кнопку Shift (Сдвиг), чтобы

LOAD PRES (ДАВЛ. НАГР.):

перейти в следующее окно для ввода пароля

00,65 МПа

пользователя.

PASSWORD:0***

В появившемся окне начнет мигать первый символ вводимых данных или пароля.

Нажмите кнопку Increase (Увеличить) или Descending (Уменьшить), чтобы изменить

мигающие данные нужным вам образом. Нажмите кнопку Shift (Сдвиг) для переме-

щения курсора к следующему символу. Действуя описанным выше образом, изме-

ните третий и четвертый символы пароля. После этого нажмите кнопку Set (Устано-

вить) для подтверждения ввода. Система проверит правильность пароля и выведет

на дисплей следующее окно:

Значок «*» в верхнем правом углу экрана

LOAD PRES (ДАВЛ. НАГР.):

указывает, что система выполнила

00,65 МПа

идентификацию пароля.

В показанном выше окне нажмите кнопку Enter (Ввод), после этого данные давле-

ния нагрузки начнут мигать, для изменения действующих данных пользователь мо-

жет нажать кнопку Increase (Увеличить) или Descending (Уменьшить). По окончании

операции нажмите кнопку Set, чтобы подтвердить и сохранить изменения. Контрол-

лер выдаст короткий звуковой сигнал.

2.3.6 Параметры и функции пользователя

Таблица 10. Параметры и функции пользователя

Параметры

Установка

Функция

LOAD PRES

*, ** МПа

Величина давления загрузки.

(ДАВЛ. НАГР.)

UNLOAD PRES

*, ** МПа

Величина давления разгрузки.

(ДАВЛ. РАЗГР.)

FAN START TEMP

***°С

Управляет запуском вентилятора. При отсутствии вентилятора

(ТЕМП. ЗАП. ВЕНТ.)

или в случае если вентилятор не требует защиты, должно

устанавливаться значение, равное 120 ℃.

FAN STOP TEMP

***°С

Управляет остановом вентилятора.

(ТЕМП. ОСТ. ВЕНТ.)

MOTOR DELAY T

0008S

При использовании контроллера для защиты электродвигателя

(ВРЕМЯ ЗАДЕРЖ.

необходимо, чтобы время, установленное данным параметром,

ЭЛЕКТРОДВ.)

не совпадало с импульсом тока при запуске электродвигателя;

введенное значение должно быть больше суммы параметров

STAR DELAY TIME (ВРЕМЯ ЗАДЕРЖКИ ЗАПУСКА) + LOAD DELAY

TIME (ВРЕМЯ ЗАДЕРЖКИ ЗАГРУЗКИ).

FAN DELAY T

0006S

При использовании контроллера для защиты электродвигателя

(ВРЕМЯ ЗАДЕРЖ.

необходимо, чтобы время, установленное данным параметром,

ВЕНТ.)

не совпадало с импульсом тока при запуске электродвигателя.

STAR DELAY TIME

0006S

Время задержки запуска при уменьшении давления.

(ВРЕМЯ ЗАДЕРЖКИ

ЗАПУСКА)

LOAD DELAY TIME

0002S

Время задержки загрузки после уменьшения давления.

(ВРЕМЯ ЗАДЕРЖКИ

ЗАГРУЗКИ)

EMPTY DELAY T

0020M

Устройство автоматически остановится в случае отсутствия

(ВРЕМЯ ЗАДЕРЖ.

нагрузки в течение установленного времени.

ОПОРОЖН.)

STOP DELAY TIME

0010S

При отсутствии нагрузки устройство не будет остановлено до

(ВРЕМЯ ЗАДЕРЖКИ

истечения указанного времени.

ОСТАН.)

START DELAY T

0100S

Время, в течение которого устройство не может быть

(ВРЕМЯ ЗАДЕРЖ. ЗАП.)

перезапущено после останова или после превышения времени

работы без нагрузки.

START MODE

LOCAL/FAR

При включенном режиме дистанционного управления запуск и

(РЕЖИМ ЗАПУСКА)

(МЕСТН. /

выключение компрессора могут производиться нажатием кнопки

ДИСТ.)

на контроллере или на пульте дистанционного управления. При

включенном режиме местного управления запуск и выключение

компрессора могут производиться только нажатием кнопки на

контроллере.

LOAD MODE

AUTO/MANU

При включенном ручном режиме функции загрузки/разгрузки

(РЕЖИМ НАГРУЗКИ)

(АВТО/РУЧН.)

могут запускаться только путем нажатия кнопки Load/Unload

(Загрузка/Разгрузка).

COM MODE

BAN/COMP./

При включенном режиме BAN функция связи недоступна.

(РЕЖИМ ОБМЕНА

BLOCK

При включенном режиме COMP контроллер работает в качестве

ДАННЫМИ)

(ЗАПР. /КОМП.

ведомого устройства и осуществляет обмен данными с внешними

/БЛОК.)

устройствами по протоколу MODBUS При включенном режиме

BLOCK действует блокировка управления.

COM ADDRESS

0255

Адрес коммуникации.

(АДРЕС КОММ.)

SEQ STATE

SLAVE

Устройство работает в сцепленном режиме в качестве основного

(ПОСЛ. СОСТ.)

(ВЕДОМ.)

или вспомогательного воздушного компрессора. При этом

основное устройство управляет работой ведомого устройства.

TOGGLES TIME

9999 часов

Если при работе в сцепленном режиме один из воздушных

(ВРЕМЯ ПЕРЕКЛ.)

компрессоров проработал непрерывно

в течение времени, превышающего установку времени

переключения, а время бездействия компрессора, работающего в

сцепленном режиме, также достигло значения данной установки,

то производится включение бездействующего воздушного

компрессора и выключение работающего воздушного

компрессора.

SEQ NUMER

0016

Количество воздушных компрессоров, работающих

(КОЛ-ВО ПОСЛЕД.)

в одной сети и находящихся в сцепленном режиме.

SEQ LOAD PRES

*, ** МПа

При работе в сцепленном режиме, в случае падения давления на

(ПОСЛЕД. ДАВЛ. ЗАГР.)

входе подачи газа основного компрессора ниже значения этой

установки, основной воздушный компрессор производит поиск

устройства в сцепленной сети для выполнения загрузки или

запуска.

SEQ U.L.

*, ** МПа

При работе в сцепленном режиме, в случае увеличения давления

(ПОСЛ. ДАВЛ. РАЗГР.)

на входе подачи газа основного компрессора выше этой

установки, основной воздушный компрессор производит поиск

устройства в сцепленной сети для выполнения разгрузки или

останова.

SEQ DELAY

0030S

Минимальное время ожидания, в течение которого основной

(ЗАДЕРЖ. ПОСЛЕД.)

воздушный компрессор должен дважды получить команду

управления.

OIL FILTER

0000H

Сбрасывает время, установленное для замены масляного

(МАСЛ. ФИЛЬТР)

фильтра.

O/A FILTER

0000H

Сбрасывает время, установленное для замены маслоотделителя.

(МАСЛООТДЕЛИТЕЛЬ)

AIR FILTER

0000H

Сбрасывает время, установленное для замены фильтра газа.

(ВОЗД. ФИЛЬТР)

LUBE

0000H

Сбрасывает время, установленное для замены смазочного масла.

(СМАЗКА)

GREASE

0000H

Сбрасывает время, установленное для замены консистентной

(КОНС. СМАЗКА))

смазки.

BELT

0000H

Сбрасывает время, установленное для замены смазки приводного

(РЕМЕНЬ)

ремня.

OIL FILTER

9999H

При установке значения, равного 0, сигнализация масляного

(МАСЛ. ФИЛЬТР)

фильтра выключается.

O/A SEPARATOR

9999H

При установке значения, равного 0, сигнализация

(МАСЛООТДЕЛИТЕЛЬ)

маслоотделителя выключается.

AIR FILTER

9999H

При установке значения, равного 0, сигнализация фильтра газа

(ВОЗД. ФИЛЬТР)

выключается.

LUB

9999H

При установке значения, равного 0, сигнализация смазочного

(СМАЗКА)

масла выключается.

GREASE

9999H

При установке значения, равного 0, сигнализация конс. смазки

(КОНС. СМАЗКА)

выключается.

BELT

9999H

При установке значения, равного 0, сигнализация приводного

(РЕМЕНЬ)

ремня выключается.

LANGUAGE SEL

ENGLISH/

При установке обозначения «EN» на дисплее отображается текст

(ВЫБР. ЯЗЫК)

CHINESE/

на английском языке.

RUSSIAN

При установке обозначения «CH» на дисплее отображается текст

(АНГЛ./

на китайском языке.

КИТАЙСКИЙ/

При установке обозначения «RU» на дисплее отображается текст

РУССКИЙ)

на русском языке.

USER PASSWORD

****

Пользователь может изменить пароль пользователя.

(ПАРОЛЬ ПОЛЬЗ.)

2.3.7 Заводские параметры

Пользователь может просматривать и изменять параметры, установленные на заво-

де-изготовителе с помощью заводского пароля, принцип работы которого остается

таким же, как для пароля пользователя. Информация об основных функциях и па-

раметрах представлена в таблице 14.

После ввода правильного заводского

пароля нажмите кнопку Set, чтобы

PASSWORD:0***

переключиться к заводским параметрам

интерфейса.

MOTOR CURR (ТОК ЭЛЕКТРОДВ.):

100, 0 А

При нажатии кнопки Move down (Вниз) на дисплей выводятся параметры заводско-

го режима в следующем виде:

FAN CURR (ТОК ВЕНТ.), PRE-ALARM TEM (ТЕМП. ПРЕДВ. СИГН.), STOP TEMP (ТЕМП.

ОСТАНОВА), STOP PRESS (ДАВЛ. ОСТАНОВА), MAX U.L. (МАКС. ДАВЛ. РАЗГР.),

TOTAL RUN TIME (СУММ. ВР. НАРАБ.), TOTAL LOAD TIME (СУММ. ВРЕМ. РАЗГР.),

RESET FAULT (СБР. ОШИБ.) и др.

Для изменения заводских параметров Run Time (Время прогона), Phase Sequence

Protection (Защита от неправильной последовательности фаз), Frequency Selection

(Выбор частоты) и времени требуется ввести суперпароль.

2.3.8 Заводские параметры и функции

Таблица 11. Заводские параметры и функции

ПАРАМЕТР

Исходное

Функции

значение

MOTOR CURR

Максимальная

Если по истечении времени задержки запуска ток

(ТОК ЭЛЕКТРОДВ.)

величина пере-

электродвигателя будет превышать величину установки более

грузки электро-

чем в 1,2 раза, но не превысит 4-кратной величины установки, то

двигателя/1,2

устройство переключится в режим перегрузки.

FAN CURR

Максимальный

См. описание выше.

(ТОК ВЕНТ.)

допустимый

ток перегрузки

электродвигателя

вентилятора /1,2

ALARM T

105 °С

Предварительная сигнализация при достижении установки

(ТЕМП. СИГН.)

температуры.

STOP T

110 °С

Сигнализация при достижении установки температуры воздуха

(ТЕМП. ОСТАН.)

на выпуске.

STOP P

1,00 МПа

Сигнализация и останов при достижении установки температуры

(ДАВЛ. ОСТАН.)

воздуха на впуске.

MAX U.L.

0,80 МПа

В параметрах заказчика должна быть задана величина установки

(МАКС. ДАВЛ.

предельного давления разгрузки, не превышающая указанного

РАЗГР.)

значения.

RUN TIME

****час

Изготовитель может изменять суммарное время наработки.

(ВРЕМЯ НАРАБ.)

LOAD TIME

****час

Изготовитель может изменять время загрузки.

(ВРЕМЯ ЗАГРУЗКИ)

CLR FAULT

****

Для сброса истории ошибок необходимо ввести

(СБРОС ОШИБКИ)

соответствующий пароль.

CUR UN.BAL.

0006

Если отношение (макс. ток фазы / мин. ток фазы) не превосходит

(НЕСИММ. ТОКОВ)

значения (1+уставка), то схема защиты от несимметрии выключит

устройство. При величине установки более 15 функция защиты от

несимметрии будет недоступной.

LACK PAHSE

005,0

В случае обрыва любой из фаз время срабатывания защиты

(ПРОПАДАНИЕ

равно времени установки. При срабатывании защиты от

ФАЗЫ)

несимметрии работа устройства будет остановлена.

DATA

****-**-**

Дата изготовления устройства, вводится изготовителем.

(ДАТА)

SERIAL

********

Серийный номер устройства, вводится изготовителем.

(ПОСЛЕДОВ.)

PHASE PRO

ON/OFF

ON (ВКЛ) − защита последовательности включена. OFF (ВЫКЛ) −

(ЗАЩ. ФАЗ)

(ВКЛ/ВЫКЛ)

защита последовательности выключена.

POWER FREQ

50H

Устанавливает частоту сети питания.

(ЧАСТОТА

ПИТАЮЩЕЙ СЕТИ)

HIGH VOL.

****V

Если контроллер обнаруживает, что напряжение превышает

(ВЕРХ. НАПР.)

установку, срабатывает защита

и выдается сообщение о повышенном напряжении. При величине

установки, равной 0000, функция защиты от повышения

напряжения будет недоступна.

LOW VOL

****V

Если контроллер обнаруживает, что напряжение оказалось

(НИЖ. НАПР.)

ниже установки, срабатывает защита и выдается сообщение о

пониженном напряжении. При величине установки, равной 0000,

функция защиты от понижения напряжения будет недоступна.

LOW T PRO

-48 °С

Если контроллер обнаруживает, что температура ниже этой

(НИЖ. ТЕМП. ПР.)

установки, на дисплей выдается сообщение о пониженном

напряжении, а запуск воздушного компрессора запрещается.

TIME LIM

0000H

Если контроллер обнаруживает, что время работы компрессора

(ОГР. ВРЕМ.)

меньше величины установки TIME LIM, контроллер останавливает

работу компрессора и выдает сообщение об ошибке.

При величине установки, равной 0000, функция будет

недоступна.

ALM STOP

0010H

В случае превышения значения, заданного установкой времени

(СИГН. ОСТАН.)

действия сообщения, компрессор выдаст сообщение «warning

too long» (превышена длительность) и остановит работу.

COM SET PARA

ON/OFF

При положении ON пользователь может использовать DCS для

(УСТ. ПАРАМ.

установки данных по протоколу MODBUS.

СВЯЗИ)

При положении OFF пользователь не может использовать DCS

для установки данных по протоколу MODBUS. Пользователь

может использовать DCS для установки данных только когда

компрессор находится в состоянии остановки.

2.3.9 Параметры калибровки

Параметры калибровки служат для ввода данных контроллера. Просмотр и измене-

ние данных запрещается неавторизованным пользователям.

FACTORY PARA (ЗАВОДСКИЕ ПАРАМЕТРЫ)

MOD PARAMETER (ИЗМЕНИТЬ ПАРАМЕТР)

Служит для просмотра параметров калибровки. Выполните следующие дей-

ствия: нажмите кнопку Move down

(Вниз); курсор переместится на вкладку MOD

PARAMETER (ИЗМЕНИТЬ ПАРАМЕТР); после этого нажмите кнопку Enter (Ввод).

После проверки пароля пользователь может просмотреть параметры. Далее пред-

ставлен список параметров и функций калибровки.

Таблица 12. Параметры калибровки

ПАРАМЕТР

Исходное

Функции

значение

Motor A

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(Электродвигатель A)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

Motor B

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(Электродвигатель B)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

Motor С

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(Электродвигатель С)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

FAN A

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(ВЕНТИЛЯТОР A)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

FAN B

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(ВЕНТИЛЯТОР B)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

FAN C

TARGET CUR

0000

Введите значение тока; контроллер обнаружит значе-

(ВЕНТИЛЯТОР C)

(ЦЕЛЕВ. ТОК)

ние, введенное пользователем, и рассчитает коэффи-

циент тока.

COEF

1,000

Калибровка тока, ввод коэффициентов. Контроллер

(КОЭФФ.)

выведет значение тока = считанное значение value ×

COEF.

CUR

***. *A

Отображает текущие значения тока, считанные кон-

троллером. Значение является фактическим значением

тока и не может быть установлено.

2.3.10 Права оператора и пароль

В контроллере реализовано несколько уровней прав доступа и паролей, обеспечи-

вающих доступ к разным уровням управления:

• Зафиксирован пароль пользователя: ___________

Разрешенные операции: позволяет изменять давление загрузки и давление раз-

грузки, температуру запуска вентилятора, температуру останова вентилятора,

режим запуска и останова, способ загрузки, режим обмена данными, адрес об-

мена данными и параметры подключения.

• Установлен пароль пользователя: ___________

Разрешенные операции: позволяет изменять любые параметры пользователя.

• Пароль, установленный изготовителем, может быть изменен, установлено:

___________

Разрешенные операции: позволяет пользователям изменять любые параметры,

пароль пользователя и параметры некоторых изготовителей, а также пароли из-

готовителей.

• Пароли изготовителей - заводской (фиксированный) пароль: ___________

Разрешенные операции: позволяет пользователям изменять любые параметры, па-

роль пользователя и параметры некоторых изготовителей, а также пароль изго-

товителя.

• Установлен пароль калибровки: ___________

Разрешенные операции: позволяет пользователям изменять текущие параметры

калибровки.

• Установлен суперпароль: ___________

Разрешенные операции: позволяет пользователям изменять параметры «Вре-

мя прогона», «Защита от неправильного чередования фаз», «Частота питающей

сети» и «Максимальное время прогона».

2.4 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И ФУНКЦИИ

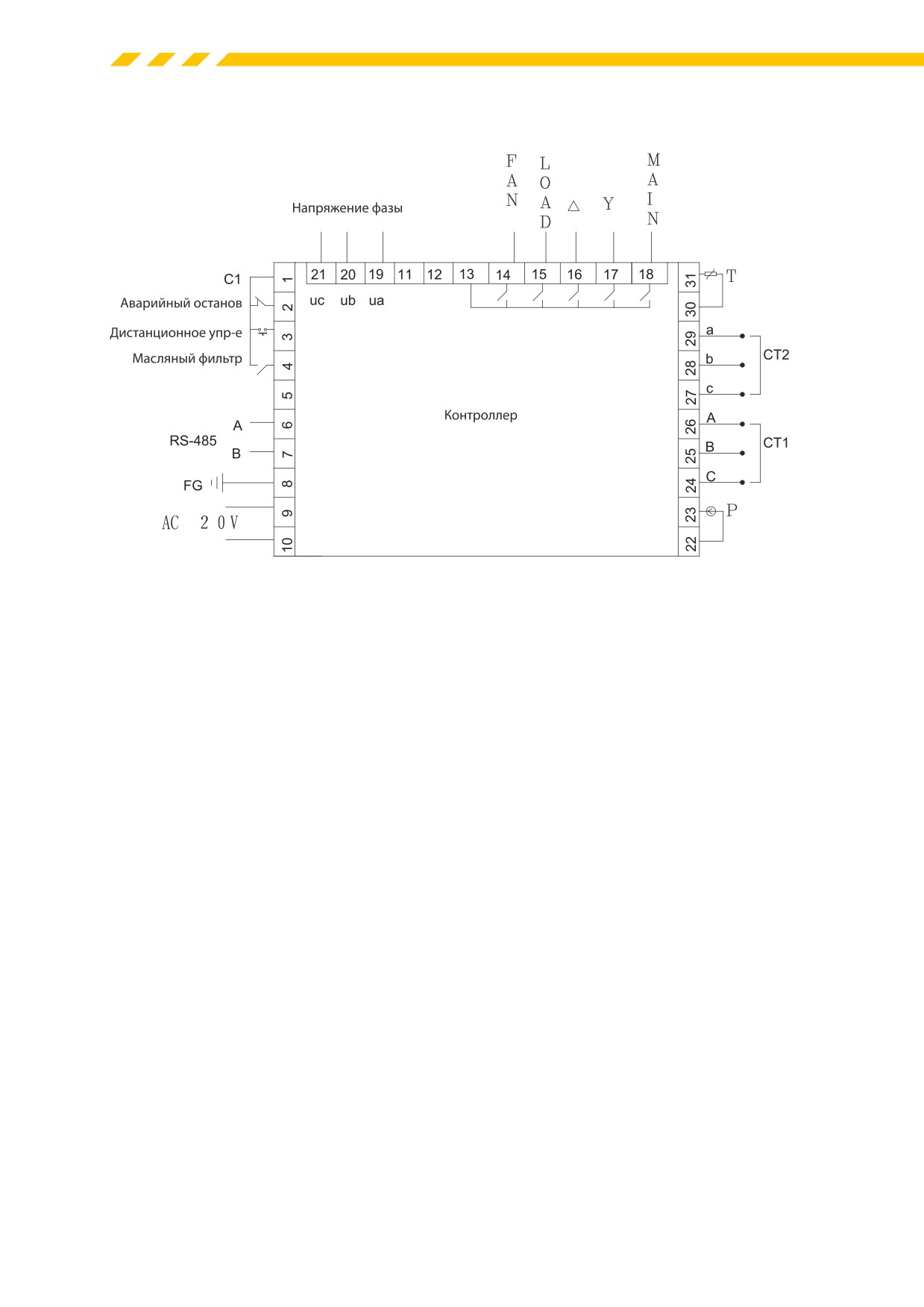

1. Дискретные входы: дискретные входы 3 цепей; дискретные выходы 5 цепей.

2. Количество функций моделирования: вход температуры Pt100 для 1 цепи; вход от

датчика 4~20 мА для 1 цепи; две группы трехфазных токовых входов (предусмотрен

трансформатор тока).

3. Вход напряжения фазовой последовательности: трехфазный 380 В/220 В.

4. Источник питания контроллера: 20 В переменного тока, 50 Гц, 10 ВА.

5. Диапазон отображаемых измерений:

• температура масла: -50~150 °С; погрешность ±1 °С;

• температура воздуха: -50~150 °С; погрешность ±1 °С;

• время наработки: 0~999999 час;

• диапазон отображаемых измерений для тока: 0~999,9 А;

• давление: 0~1,60 МПа; погрешность 0,01 МПа.

6. Защита от неправильной последовательности фаз. При обнаружении неправиль-

ной фазы время реакции ≤2 с (необязательная опция).

7. Защита электродвигателя. В данном контроллере предусмотрено пять базовых

функций защиты основного электродвигателя и электродвигателя вентилятора:

• Защита от механической блокировки. Если после начала запуска величина

рабочего тока в 4-8 раз превышает ток установки, то время срабатывания

составляет ≤0,2 с.

• Защита от короткого замыкания. Если величина испытательного тока более

чем в 8 раз превышает ток установки, то время срабатывания составляет ≤0,2 с.

• Защита от обрыва фазы. В случае обрыва любой из фаз время срабатывания

равно времени установки.

• Защита от несимметрии. Если токи в любых двух фазах отличаются более чем

на 60~75%, время срабатывания равно времени установки.

• Характеристики защиты от перегрузки (время возврата, с) представлены

в таблице ниже, множитель = I_факт/I_уст

Если рабочий ток электродвигателя превышает ток установки в 1,2-3 раза или ра-

вен току установки, то электродвигатель действует с задержкой, соответствующей

коэффициенту перегрузки и времени срабатывания, которые представлены в сле-

дующей таблице.

Таблица 13. Время срабатывания защиты электродвигателя

I_факт/I_уст

≥1,2

≥1,3

≥1,5

≥1,6

≥2,0

≥3,0

Временные параметры

Время срабатывания (с)

8. Тепловая защита. Если фактическая измеренная температура превышает величи-

ну установки, время срабатывания ≤2 с.

9. Нагрузочная способность выходного реле 250 В, 5 А. Срок службы контактов -

500 000 срабатываний.

10. Погрешность отображаемого тока не превышает 1,0 %.

11. Обмен данными по интерфейсу RS485.

2.5 ТИП И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.5.1 Обозначение типа

MAM

870

( B )

( T )

( V )

(40)

Максимальный рабочий ток, соответствующий

параметрам основного электродвигателя

С обнаружением напряжения

С интерфейсом RS485

B - датчик давления; K - выключатель давления

Контроллер 870

Серия

2.5.2 Таблица технических характеристик

электродвигателей

Таблица 14. Технические характеристики электродвигателей

Параметр

Диапазон тока (А)

Мощность

Описание

установленного

электродвигателя

Наименование

(кВт)

MAM 870 (20)

8-20

4-10

Вентилятор предусматривает 3 уровня

тока (0,2-2,5 А, 1-5 А и 4-10 А)

MAM 870 (40)

16-40

8-20

в соответствии с током вентилятора.

MAM 870 (100)

30-100

15-50

MAM 870 (200)

80-200

40-100

MAM 870 (400)

160-400

80-200

MAM 870 (600/5)

100-600

50-300

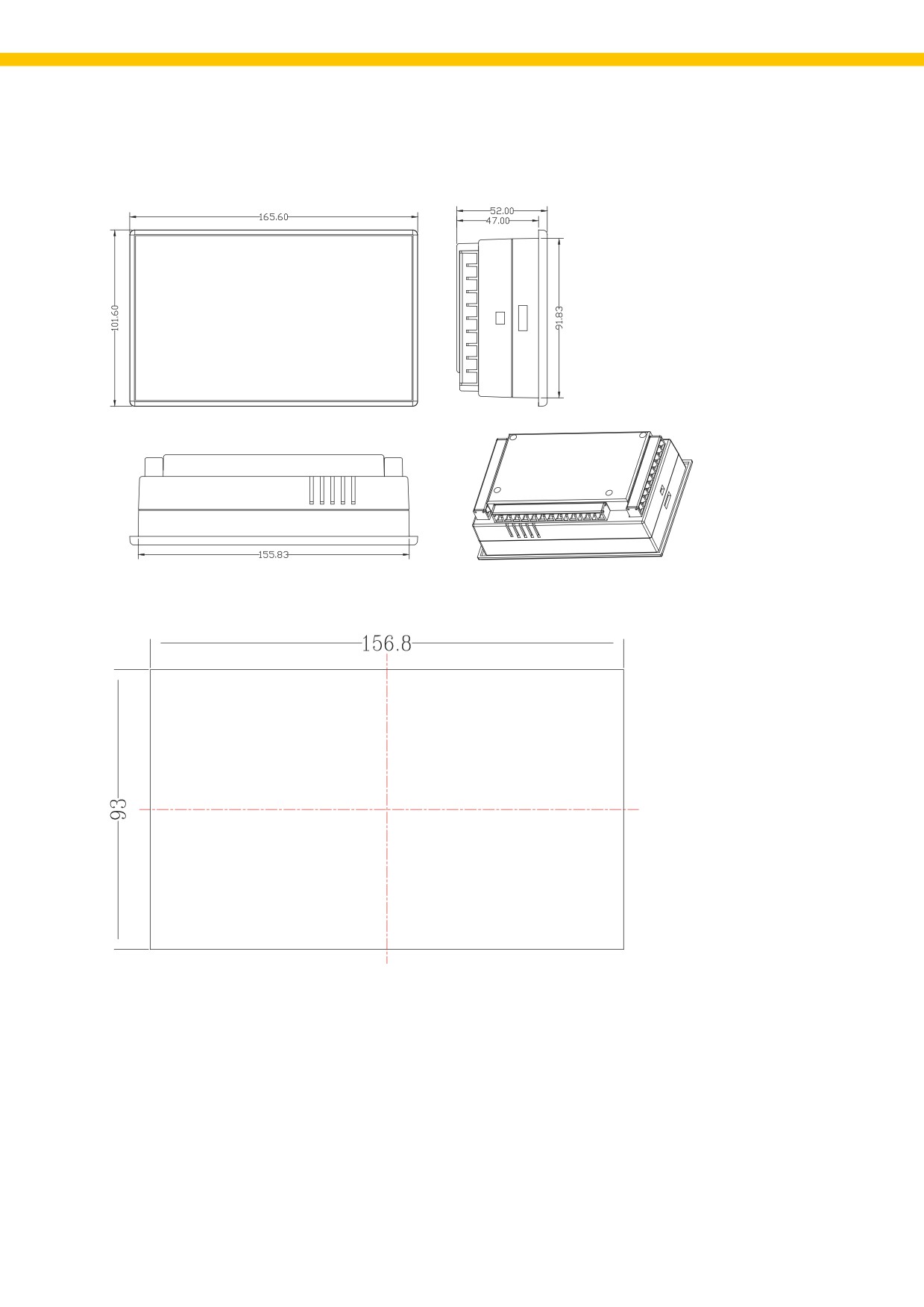

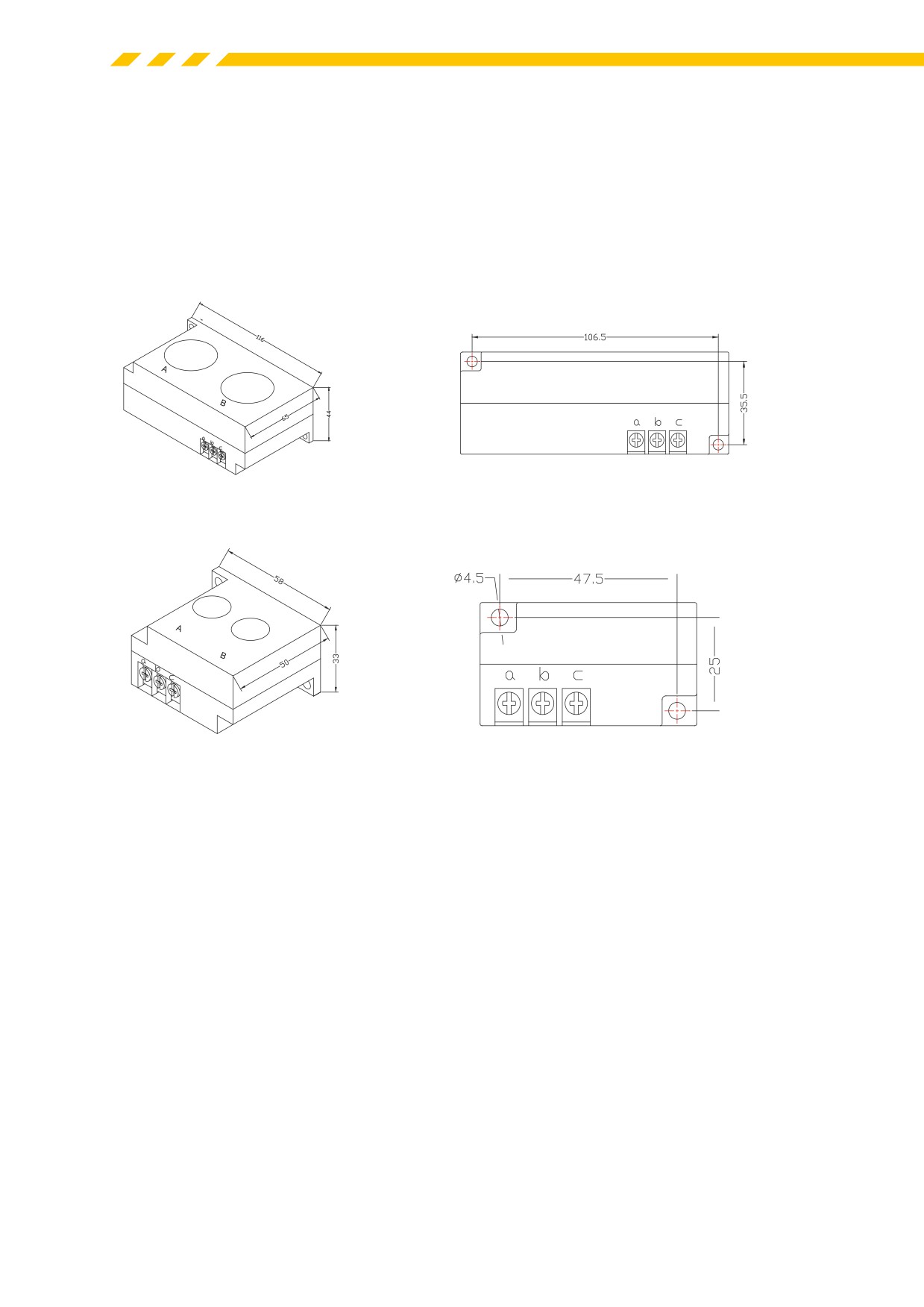

2.6.3 Схема расположения контактов

Рис. 26. Схема расположения контактов

Блок контактов контроллера:

1 - общий контакт COM1; 2 - входной контакт сигнала аварийного останова; 3 - вход-

ной контакт дистанционно управляемого сигнала ВКЛ/ВЫКЛ; 4 - контакт сигна-

лизации забитого состояния масляного фильтра; 6 - сигнал RS485 A; 7 - сигнал

RS485 B; 8 - искусственная земля (Earth); 17 и 18 - питание 20 В переменного тока;

контакты 22, 23 - входной сигнал от датчика давления; контакты 24, 25, 26 - входы

обмоток взаимной индукции электродвигателя CT1; контакты 27, 28, 2 - входы об-

моток взаимной индукции вентилятора CT2; контакты 30, 31 - вход сигнала датчика

температуры; контакты 19, 20, 21 служат для обнаружения последовательности фаз

и напряжения; контакт 13 - общий провод выходных реле; контакт 14 - управление

вентилятором; контакт 15 - управление клапаном загрузки; контакт 16 - управление

угловым контактором; контакт 17 - управление звездообразным контактором; кон-

такт 18 - управление основным контактором.

ПРИМЕЧАНИЕ. Подключите устройства для поглощения выбросов напряжения

к индуктивным нагрузкам (обмоткам). Пунктирными линиями показаны функции

расширения.

2.7 ПРИНЦИПЫ УПРАВЛЕНИЯ

2.7.1 Местное автоматическое управление

• Для запуска нажмите кнопку Start (Запуск)/(Y-△запуск).

После включения питания контроллера производится пять операций тестирования,

во время выполнения которых запуск нажатием кнопки невозможен. Для запуска воз-

душного компрессора по окончании тестирования нажмите кнопку Start (Запуск).

Порядок запуска компрессора следующий: подается питание на KM3 и KM2 → запуск

в режиме Y → производится отсчет времени задержки (Y-△ время изменения режи-

ма); снимается питание KM3 (KM1 и KM3 заблокированы) и подается питание на KM1 →

для завершения запуска электродвигатель переключается в режим △. В процессе

запуска все электромагнитные клапаны находятся в выключенном состоянии (обе-

сточены) для того, чтобы обеспечить запуск без нагрузки.

• Автоматическое оперативное управление.

Если электродвигатель запускается в режиме △ и нагрузкой, то через некоторое

время задержки включается питание магнитного клапана. Воздушный компрессор

начинает работать под нагрузкой, и давление в воздушном баке начинает увели-

чиваться. При возрастании давления воздуха выше установочного предельно-

го давления (значение давления разгрузки) электромагнитный клапан загрузки

обесточивается и запитывается электромагнитный клапан разгрузки; в это время

компрессор работает без нагрузки. Если давление воздуха падает ниже установ-

ки низкого давления (значение давления загрузки), электромагнитный клапан раз-

грузки обесточивается и снова запитывается электромагнитный клапан загрузки.

Воздушный компрессор работает в нормальном режиме для увеличения давления

в воздушном баке. Если установка время работы в режиме разгрузки превышает

заданную величину задержки отсутствия разгрузки, компрессор автоматически вы-

ключит электродвигатель после длительной работы в режиме без нагрузки. Элек-

тродвигатель включится только после того, как давление уменьшится до нижнего

предела, и затем этот процесс будет циклически повторяться.

• Ручная загрузка/разгрузка в состоянии автоматического режима.

Если компрессор работает в автоматическом режиме и выполняет разгрузку, нажми-

те кнопку Load (Загрузка) или кнопку Unload (Разгрузка), в режиме загрузки элек-

тромагнитный клапан компрессора коротко сработает и затем вернется в состояние

разгрузки. В случае если величина давления окажется ниже давления сброса, элек-

тромагнитный клапан загрузки включится, компрессор вернется в состояние разгруз-

ки и будет оставаться в этом состоянии до тех пор, пока давление в линии нагнетания

газа не окажется больше давления сброса, после чего устройство перейдет в состо-

яние загрузки. Операция разгрузки выполняется при нажатии кнопки разгрузки «S».

Если давление оказывается выше, чем давление загрузки, электромагнитный клапан

загрузки обесточится и перейдет в состояние загрузки до тех пор, пока давление

в линии нагнетания газа не окажется меньше, чем давление загрузки. Если давление

окажется меньше давления загрузки, кнопка разгрузки не будет действовать.

• Нормальное отключение.

Нажмите кнопку Stop (Останов); при этом электромагнитный клапан загрузки будет

обесточен, а клапан загрузки будет запитан. По окончании времени задержки (за-

держка останова) контактор электродвигателя будет обесточен, основной электро-

двигатель и вентилятор продолжат работать. По окончании задержки перезапуска

электромагнитный клапан разгрузки будет обесточен. Повторный запуск электро-

двигателя может быть произведен только путем нажатия кнопки.

• Предотвращение частого запуска.

Нажмите кнопку Stop (Останов), чтобы остановить работу компрессора. Воздушный

компрессор не может быть перезапущен сразу после останова, происшедшего из-за

продолжительной работы без нагрузки или в результате ошибки. Повторный запуск

компрессора становится возможным после отработки (обнуления счетчика) задерж-

ки, выведенного в окне контроллера, отображающего различные условия останова.

2.7.2 Автоматическое дистанционное управление

Автоматическое управление в дистанционном и местном режимах осуществляется

практически одинаковыми способами, за исключением того факта, что в дистанци-

онном режиме запуск или останов устройств осуществляются с помощью дистан-

ционного выключателя.

2.7.3 Местное ручное управление

Управление запуском и остановом выполняется аналогично автоматическому режи-

му, за исключением того факта, что по окончании процедуры запуска устройство

находится в состоянии разгрузки и для выполнения операции загрузки требуется на-

жать кнопку Loading (Загрузка)/Unloading (Разгрузка). Устройство автоматически

начнет разгрузку после того, как давление в линии нагнетания превысит давление

сброса. Если кнопка Loading (Загрузка)/ Unloading (Разгрузка) не нажата, устройство

будет работать в режиме разгрузки до момента останова из-за отсутствия нагрузки.

При работе в режиме разгрузки нажмите кнопку Loading (Загрузка)/Unloading (Раз-

грузка) для перехода в режим загрузки. При работе в режиме загрузки нажмите

кнопку Loading (Загрузка)/Unloading (Разгрузка) для перехода в режим разгрузки.

2.7.4 Дистанционное ручное управление

Дистанционное ручное управление выполняется в основном аналогично местно-

му ручному управлению, за исключением того факта, что в дистанционном режиме

запуск или останов устройств осуществляются с помощью дистанционного пульта.

2.7.5 Управление посредством сети

• Управление с использованием сети, объединяющей компьютер и контролле-

ры, обеспечивается при включенном режиме обмена «Computer».

• В режиме обмена «Interlocking» (сцепленный режим), управление осуществля-

ется по сети, но основной воздушный компрессор действует как компрессор №1.

2.7.6 Управление температурой с использованием

вентилятора

Вентилятор начинает работать, если температура на выпуске компрессора превы-

шает температуру запуска вентилятора. Когда температура на выпуске компрессо-

ра оказывается меньше температуры останова вентилятора, вентилятор останав-

ливается.

2.7.7 Останов при отказе и экстренный останов

Контроллер выключит электродвигатель при возникновении электрического отка-

за или при повышении температуры на выпуске компрессора во время его работы.

Запуск воздушного компрессора может быть осуществлен только после устране-

ния причин отказа. В случае возникновения аварийной ситуации нажмите кнопку

экстренного останова, чтобы выключить питание контроллера и контакторов.

2.8 ПРЕДУПРЕЖДЕНИЯ И ПОДСКАЗКИ

2.8.1 Сообщение о нарушении работы масляного

фильтра

• Предупреждающее сообщение о забитом масляном фильтре.

Контроллер может выводить на текстовый дисплей сообщения, напоминающие

оператору о том, что фильтр забит (это состояние определяется путем контроля

датчика разности давлений).

• Установка времени выдачи предупреждения о необходимости замены фильтра.

По истечении срока эксплуатации масляного фильтра на дисплей выводится тек-

стовое сообщение «OIL FILTER LIFE END».

2.8.2 Сообщение о нарушении работы воздушного

фильтра

По истечении срока эксплуатации воздушного фильтра на дисплей выводится тек-

стовое сообщение «AIR FILTER LIFE END».

2.8.3 Сообщение о нарушении работы маслоотделителя

По истечении срока эксплуатации маслоотделителя на дисплей выводится тексто-

вое сообщение «O/A LIFE END».

2.8.4 Сообщение о необходимости замены смазочного

масла

По истечении срока эксплуатации смазочного масла на дисплей выводится тексто-

вое сообщение «LUBE LIFE END».

2.8.5 Сообщение о необходимости замены консистентной

смазки

По истечении срока эксплуатации консистентной смазки на дисплей выводится тек-

стовое сообщение «GREASE LIFE END».

2.8.6 Сообщение о необходимости замены приводного

ремня

По истечении срока эксплуатации приводного ремня на дисплей выводится тексто-

вое сообщение «BELT LIFE END».

2.8.7 Предупреждение о повышенной температуре воздуха

При обнаружении повышенной температуры воздуха на дисплей выводится тексто-

вое сообщение «HIGH TEMPERATURE»

2.9 ЗАЩИТНЫЕ ФУНКЦИИ КОНТРОЛЛЕРА

2.9.1 Защита электродвигателя

Контроллер воздушного компрессора MAM 8** обеспечивает все функции защиты

электродвигателя от короткого замыкания, механической блокировки, пропадания

фазы, перегрузки и несимметрии.

Таблица 15. Защитные функции контроллера

Отказ электронной схемы

Индикация отказа

Причина

управления

Короткое замыкание

На дисплей выведено сообщение

Короткое замыкание или ошибка

«HOST/FAN SHORT»

при вводе установки тока.

Механическая блокировка

На дисплей выведено сообщение

Слишком большая нагрузка,

«HOST/FAN BLOCK»

износ подшипников или другая

механическая неисправность.

Перегрузка

На дисплей выведено сообщение

Слишком большая нагрузка,

«HOST/FAN OVER CARRY»

износ подшипников или другая

механическая неисправность.

Отказ питания

На дисплей выведено сообщение

Неисправность блока питания,

«HOST/FAN LACK PHASE»

контактора или обрыв фазы

электродвигателя.

Несимметрия

На дисплей выведено сообщение

Плохой контакт в контакторе,

«HOST/FAN UNBLANCE»

внутренний обрыв

в электродвигателе.

2.9.2 Защита от превышения температуры на выходе

Если температура воздуха на выходе компрессора превышает величину установки,

контроллер производит отключение, на дисплей выводится сообщение «HIGHT T».

2.9.3 Защита воздушного компрессора от обратного пуска

Если последовательность чередования фаз трехфазной питающей сети воздуш-

ного компрессора не соответствует конфигурации, введенной на контроллере, на

дисплей выводится сообщение «PHASE REVERSAL», как результат, контроллер не

сможет произвести запуск электродвигателя. Поменяйте местами любые две фазы

питающей сети и проконтролируйте направление вращения электродвигателя.

2.9.4 Защита от превышения давления на выходе

компрессора

Если давление воздуха на выходе компрессора превышает величину установки,

контроллер производит отключение, на дисплей выводится сообщение «HIGHT P».

2.9.5 Защита от обрыва датчика

В случае отключения датчиков давления или температуры контроллер произведет

отключение. На дисплей будет выведено сообщение «**SENSOR FAULT».

2.10 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

2.10.1 Обзор неисправностей

При возникновении неисправности в основном окне контроллера отображается

информация об отказе. Например, при отказе датчика давления на дисплей будет

выведено следующее сообщение:

STOP:

P SENSOR FAULT

2.10.2 Основные ошибки и их причины

Таблица 16. Основные ошибки и их причины

Ошибка

Причина

Метод устранения

Превышение температуры

Недостаточная вентиляция,

Проверьте условия вентиляции,

воздуха на выпуске

недостаточное количество масла и др.

количество масла и др.

Отказ датчика

Обрыв кабеля или повреждение датчика

Проверьте проводку

температуры

PT1OO.

и датчик PT100.

Превышение давления

Превышено давление или отказ датчика

Проверьте давление,

давления.

проверьте датчик давления.

Отказ датчика давления

Отключен кабель, повреждение датчика

Проверьте проводку

или перепутаны стороны кабеля.

и трансформатор датчика.

Отсутствует фаза

Обрыв фазы или повреждение

Проверьте питание и контактор.

контактора.

Перегрузка

Пониженное напряжение, забиты

Проверьте установки: величину

трубы, износ подшипника или другая

напряжения, подшипники,

механическая неисправность, или

состояние трубопроводов

введены неправильные данные.

и других механических систем.

Несимметрия

Несимметрия питания, повреждение

Проверьте питание, контактор

контактора или внутренний обрыв

и электродвигатель.

обмоток электродвигателя.

Механическая блокировка

Пониженное напряжение, забиты

Проверьте установки, величину

ротора

трубы, износ подшипника или другая

напряжения, подшипники,

механическая неисправность, или

состояние трубопроводов

введены неправильные данные.

и других механических систем.

Короткое замыкание

Неправильное подключение,

Проверьте подключение

неправильный ввод установок и др.

и введенные данные.

Неправильная

Перепутана фаза или обрыв фазы.

Проверьте подключение фаз.

последовательность фаз

Перегрузка или

Установленное время запуска основного

Установите время запуска

механическая блокировка

электродвигателя меньше задержки

основного электродвигателя,

ротора при запуске

запуска в режиме угла.

превышающее задержку запуска

в режиме угла + время задержки

нагрузки.

Периодически срабатывает

Ослабла кнопка экстренного останова.

Проверьте подключение фаз.

основной контактор

Превышение температуры

Недостаточная вентиляция,

Проверьте условия вентиляции,

воздуха на выпуске

недостаточное количество масла и др.

количество масла и др.

Отказ датчика

Обрыв кабеля или повреждение датчика

Проверьте проводку и датчик

температуры

PT1OO.

PT100.

Превышение давления

Превышено давление или отказ датчика

Проверьте давление; проверьте

давления.

датчик давления.

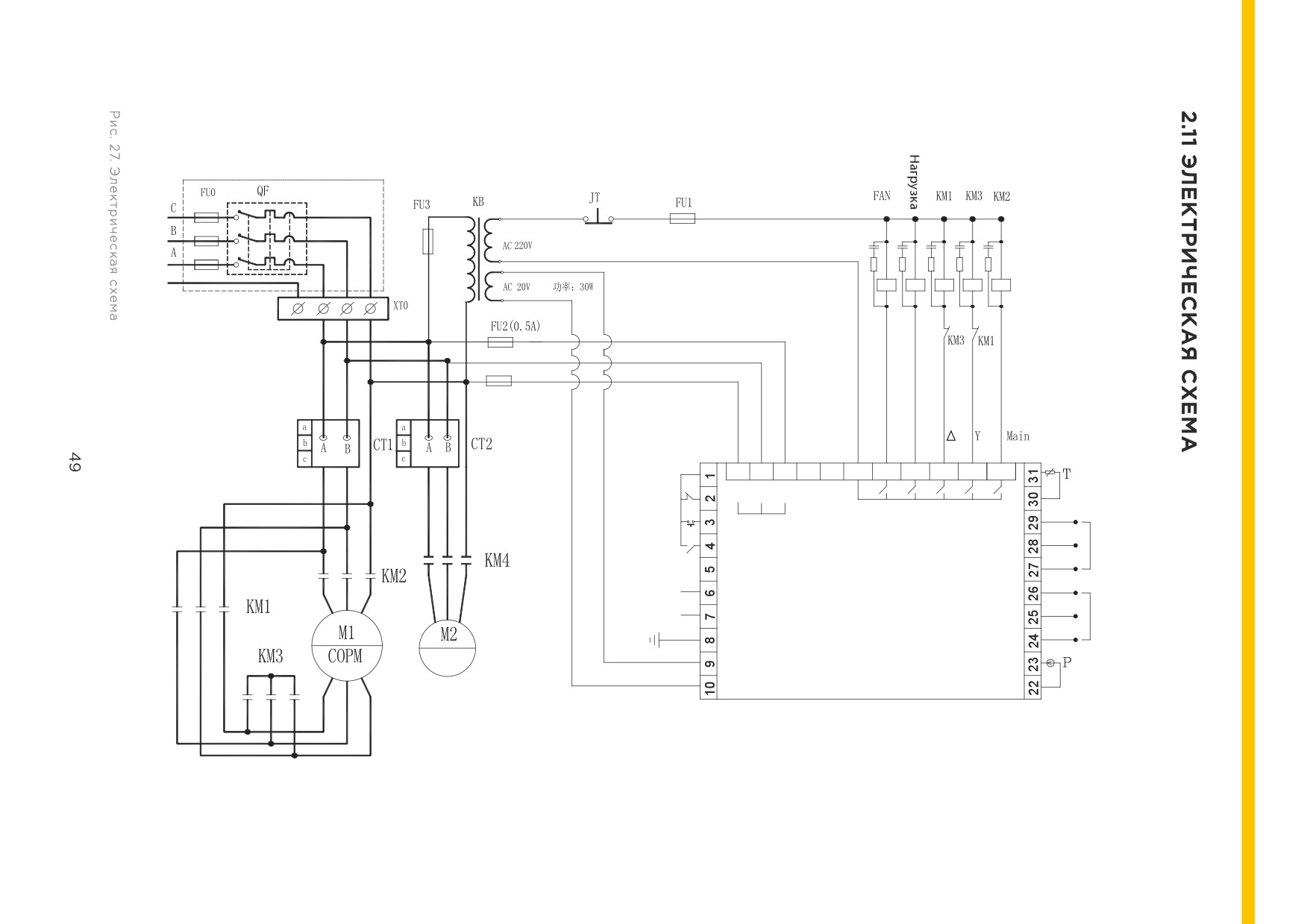

3. СЕРВИСНЫЙ ПЛАН ОБСЛУЖИВАНИЯ

НА ВИНТОВЫЕ КОМПРЕССОРЫ INGRO

В процессе эксплуатации компрессорное оборудование подлежит техническому

обслуживанию (далее ТО). В зависимости от наработки в год производят от двух

до четырех плановых работ по ТО.

При наработке компрессора до 5000 моточасов в год или меньше необходимо при-

держиваться следующего графика ТО:

Таблица 17. Плановые работы по ТО

После

Каждые

Каждый

Каждую

Работы

первых

500

2500

5000

день

неделю

500 часов

часов

Проверка параметров электрического тока,

температуры и давления

Масло в маслобаке

Слив конденсата

Очистка компрессора и корпуса

всасывающего фильтра

Очистка вентилятора охлаждения

Ремень (в случае исполнения

компрессора с ременным приводом)

Замена воздушного фильтра,

маслянного фильтра

Замена маслянного и топливного

сепараторов

Смазка двигателя

Затяжка электрических клемм, болтовых

и трубных соединений

Таблица 18. График прохождения ТО

Время эксплуатации**

Наработка, моточасов**

Содержание

500

Провести работы по плану A***

1 год

2 500

Провести работы по плану B

2 года

5 000

Провести работы по плану C

3 года

7 500

Провести работы по плану B

4 года

10 000

Провести работы по плану D ****

5 лет

12 500

Провести работы по плану B

6 лет

15 000

Провести работы по плану C

7 лет

17 500

Провести работы по плану B

8 лет

20 000

Провести работы по плану E

9 лет

22 500

Провести работы по плану B

10 лет

25 000

Провести работы по плану C

11 лет

27 500

Провести работы по плану B

12 лет

30 000

Провести работы по плану D ****

** Работы проводятся либо при достижении соответствующей наработки, либо по истечении соответствую-

щего времени эксплуатации, что из двух параметров наступит раньше.

*** Работы носят инспекционный характер, при заключении долгосрочного сервисного договора по Про-

грамме планового технического обслуживания могут проводиться силами владельца оборудования.

**** Проконсультироваться с сервисными специалистами INGRO о необходимости проведения работ по капи-

тальному ремонту.

3.1 РАБОТЫ ПО ПЛАНУ А (ПРОМЕЖУТОЧНОЕ ТО)

При наработке 500 (с интервалом 500 м/ч) часов или по истечении 3 месяцев, что

наступит раньше.

Перечень работ:

• проинспектировать показания электронного контроллера МАМ 8**;

• проверить и записать текущие сервисные счетчики;

• проинспектировать на предмет утечек масла, воздуха, воды;

• проверить работу дренажного клапана(ов);

• проверить и протянуть контакты электрических соединений;

• проверить работу охладителей (воздух/масло);

• проверить степень загрязнения воздушного фильтра, в случае недопустимого

загрязнения произвести его очистку сжатым воздухом;

• проверить степень загрязнения масляного фильтра;

• проверить уровень масла и в случае необходимости произвести его доливку

до требуемого объема (масло компрессорное минеральное, вязкость 46);

• проверить масляный сепаратор;

• проверить входной вентиляционный короб на предмет загрязнений;

• проверить функционирование вентилятора охладителя (воздух/масло).

Используемые материалы

Нет используемых материалов.

3.2 РАБОТЫ ПО ПЛАНУ В (ПЕРВОЕ ТО)

При наработке 2 500 (с интервалом 2 500 м/ч) часов или по истечении 1 года экс-

плуатации, что наступит раньше.

Провести работы:

• сбросить счетчик сервисных часов;

• заменить всасывающий воздушный фильтр;

• заменить масляный фильтр;

• заменить элементы маслосепаратора;

• рекомендуется замена компрессорного масла.

Используемые материалы:

Набор фильтров/сепаратор, который включает в себя:

• масляный фильтр - 1 шт.;

• воздушный фильтр - 2 шт.;

• элемент маслосепаратора - 1 шт.

3.3 РАБОТЫ ПО ПЛАНУ С (ВТОРОЕ ТО)

При наработке 5 000 (с интервалом 5 000 м/ч) часов или по истечении 2 лет экс-

плуатации, что наступит раньше.

Провести работы:

• сбросить счетчик сервисных часов;

• заменить воздушный фильтр;

• заменить масляный фильтр;

• заменить элементы маслосепаратора;

• смазать электродвигатель;

• заменить компрессорное масло;

• заменить ремень (в случае если компрессор на ременном приводе).

Используемые материалы:

1. Набор фильтров/сепаратор, который включает в себя:

• масляный фильтр - 1 шт.;

• воздушный фильтр - 2 шт.;

• элемент маслосепаратора - 1 шт.

2. Масло компрессорное минеральное, вязкость 46.

3. Ремень (в случае если компрессор на ременном приводе).

3.4 РАБОТЫ ПО ПЛАНУ D (ТРЕТЬЕ ТО)

При наработке 10 000 (с интервалом 10 000 м/ч) часов или по истечении 4 лет экс-

плуатации, что наступит раньше. Предупредительный ремонт всех исполнительных

элементов компрессора.

Перечень работ:

• второе ТО;

• переборка впускного клапана;

• переборка клапана минимального давления.

Используемые материалы:

1. Набор фильтров/сепаратор, который включает в себя:

• масляный фильтр - 1 шт.;

• воздушный фильтр - 2 шт.;

• элемент маслосепаратора - 1 шт.

2. Масло компрессорное минеральное, вязкость 46.

3. Набор для переборки клапана минимального давления.

4. Набор для переборки впускного клапана.

5. Ремень (в случае если компрессор на ременном приводе).

3.5 РАБОТЫ ПО ПЛАНУ Е (ЧЕТВЕРТОЕ ТО)

При наработке 20 000 (с интервалом 20 000 м/ч) часов или по истечении 8 лет

эксплуатации, что наступит раньше.

Перечень работ:

• третье ТО;

• переборка винтовой пары.

Используемые материалы:

1. Набор фильтров/сепаратор, который включает в себя:

• масляный фильтр - 1 шт.;

• воздушный фильтр - 2 шт.;

• элемент маслосепаратора - 1 шт.

2. Масло компрессорное минеральное, вязкость 46.

3. Материалы (набор) для переборки клапана минимального давления.

4. Набор для переборки впускного клапана.

5. Набор для переборки винтовой пары.

6. Ремень (в случае если компрессор на ременном приводе).

СЕРВИС И ГАРАНТИЯ

Винтовые компрессоры Ingro производятся на крупнейшем в ази-

атском регионе заводе под контролем опытных специалистов. Всё

оборудование проходит тщательное тестирование и соответствует

высоким стандартам качества. На все винтовые компрессоры Ingro

распространяется расширенная гарантия 2 года.

Развитая сеть сервис-центров Ingro позволяет в кратчайшие сроки диагностиро-

вать неисправность оборудования, а также произвести его ремонт или замену. Для

получения комплекса гарантийных услуг вы можете обратиться в любой из сер-

вис-центров по всей России. Гарантийное обслуживание на территории России

осуществляет компания ООО «НПФ Дюкон».

ВИНТОВЫЕ ВОЗДУШНЫЕ КОМПРЕССОРЫ INGRO СЕРИЙ XLM и XLMTD. Руководство по эксплуатации - часть 2
