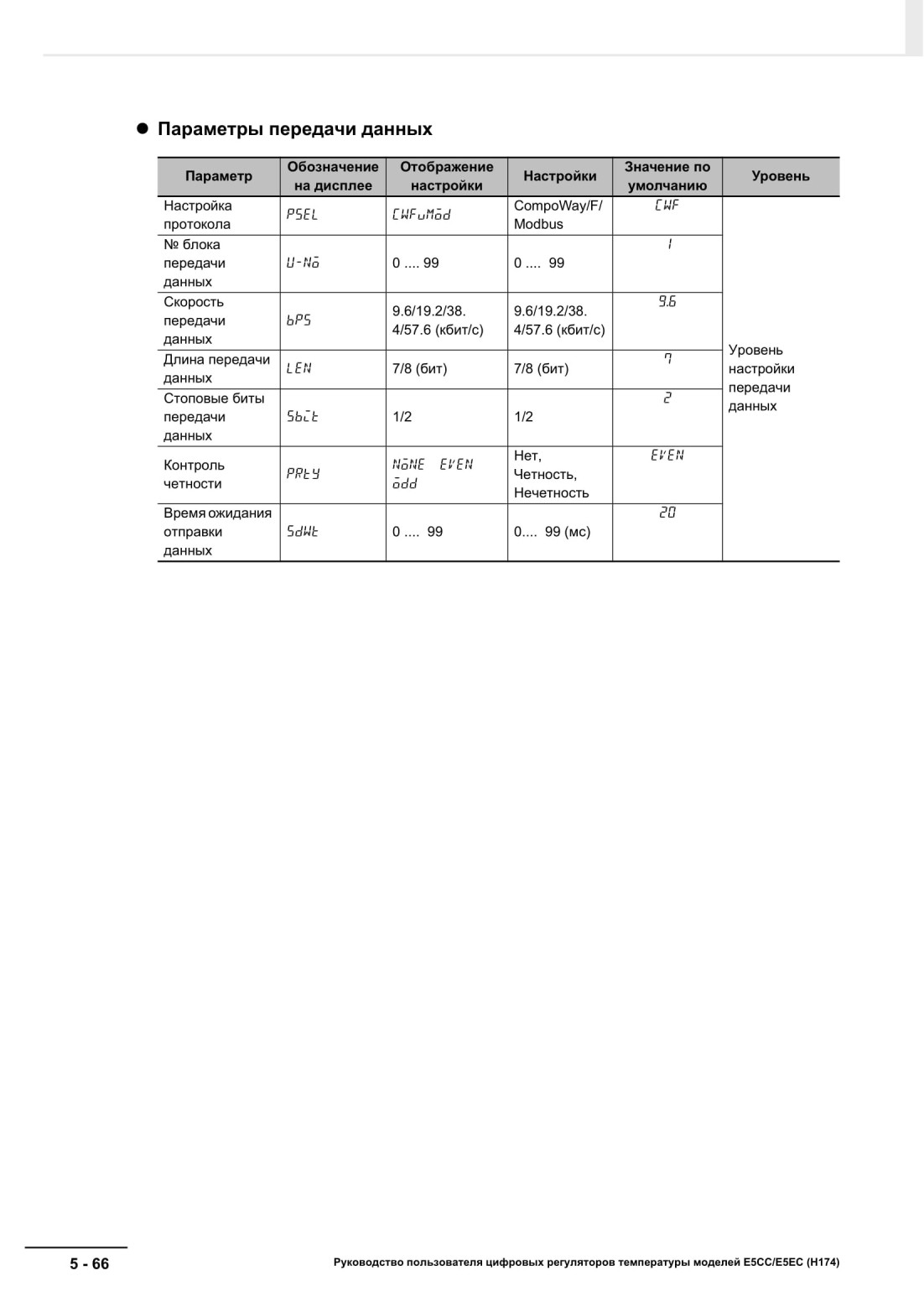

5-21 Использование дистанционной уставки (Remote SP)

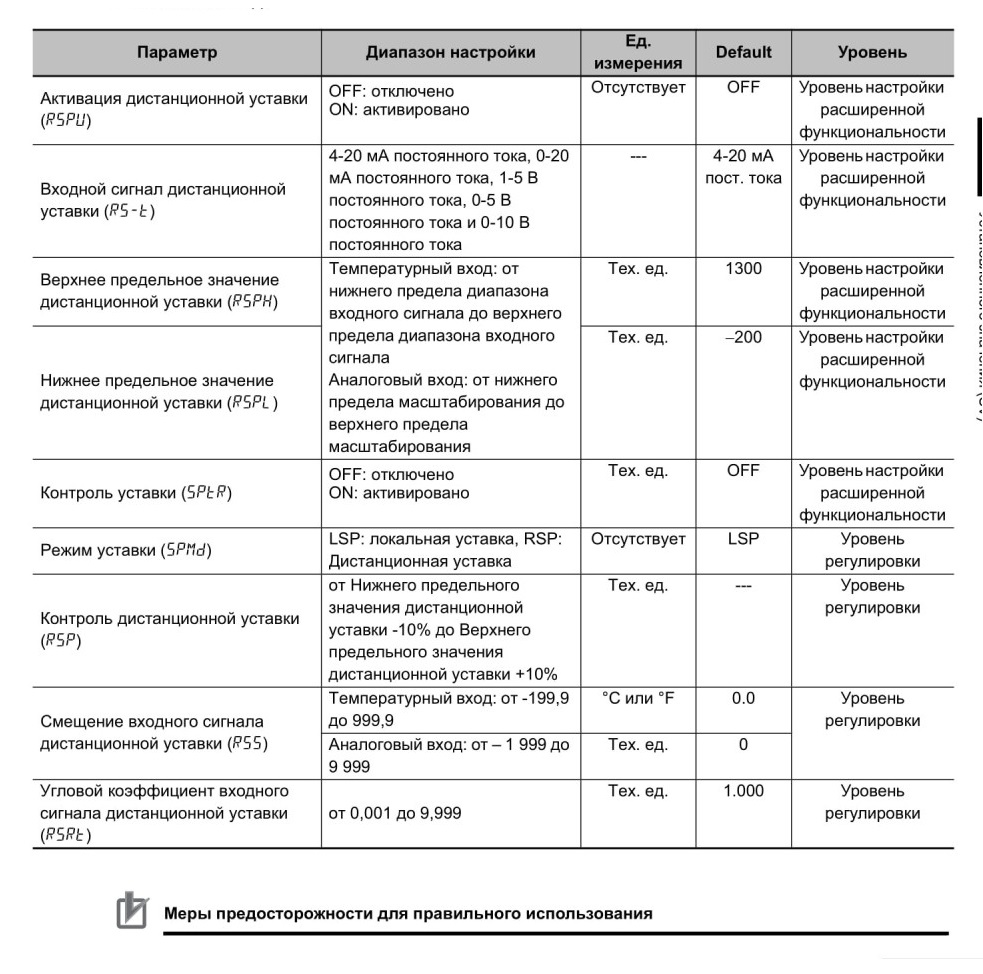

Для дистанционной уставки используется входной сигнал дистанционной уставки, который масштабируется между верхним и нижним предельным значением дистанционной уставки. Дистанционная уставка может задаваться сигналом 4-20 мА постоянного тока, 0-20 мА постоянного тока, 1-5 В постоянного тока, 0-5 В постоянного тока и 0-10 В постоянного тока. Для активации возможности использования дистанционной уставки следует установить для параметра Активация дистанционной уставки (Remote SP Enable), который находится на Уровне настройки расширенной функциональности, значение ON, а для параметра Режим уставки (SP Mode), который находится на Уровне регулировки, выбрать значение дистанционная уставка (remote SP). Для переключения в режим дистанционной уставки также может быть использован событийный вход.

• Если параметр Самонастройка (ST) имеет значение ON, то параметр Режим уставки (SP Mode) принудительно устанавливается на значение LSP.

• Входной сигнал дистанционной уставки не принимается при выполнении автонастройки. Автонастройка выполняется для дистанционной уставки, полученной в начале ее выполнения.

• Изменения значения дистанционной уставки не используются как условие для отмены режима подачи предупреждающего сигнала при последующем срабатывании сигнализации

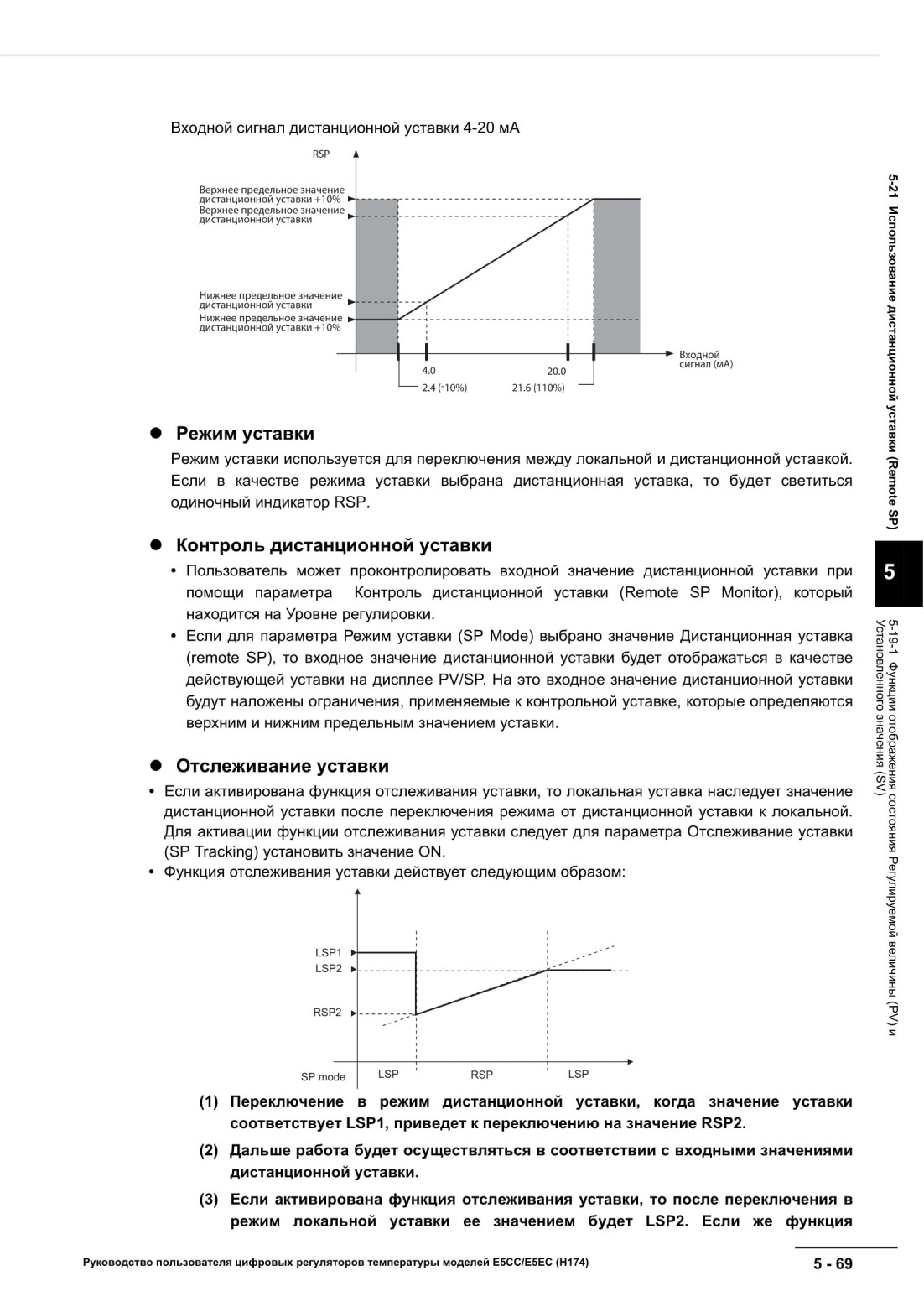

• Масштабирование дистанционной уставки

• Пользователь может выполнять масштабирование входного сигнала дистанционной уставки для диапазона входного сигнала регулируемой величины при помощи верхнего и нижнего предельного значения дистанционной уставки.

• Входной сигнал дистанционной уставки может находиться в диапазоне от нижнего предела - 10% до верхнего предела +10%. Входные значения, выходящие за пределы такого диапазона, рассматриваются как недопустимые (ошибка ввода дистанционной уставки), и привязываются к верхнему или нижнему предельному значению. Индикатор дистанционной уставки (RSP) будет мигать при работе в режиме дистанционной уставки, а монитор дистанционной уставки (Remote SP Monitor) будет мигать на дисплее №2 в любом режиме уставки.

• Если входное значение дистанционной уставки используется в качестве контрольного, то такое значение ограничивается верхним и нижним предельным значением уставки.

отслеживания уставки отключена, то после переключения в режим локальной уставки ее значение LSP1 сохранится.

• Если при переключении от локальной уставки к дистанционной активирована функция линейного изменения уставки, то будет действовать отслеживание уставки.

• Компенсация входного сигнала дистанционной уставки

Пользователь может настроить смещение и угловой коэффициент для компенсации входного сигнала дистанционной уставки.

5-22 Логические операции
5-22-1 Функция логической операции (CX-Thermo)
• Функция логической операции осуществляет логический расчет сигнала состояния регулятора - О или 1 (сигнализация, линейное изменение уставки, Пуск/Останов, автоматический/ручной режим и т.д.), учитывая также состояние событийного входа, после чего выполняет вывод результата в рабочие биты. Состояние рабочего бита может быть отображено в виде выходного сигнала вспомогательного или управляющего выхода, а также возможно переключение рабочего режима в соответствии с состоянием рабочего бита.

• Рабочие биты логических операций могут быть настроены на нумерацию с 1 по 8. Если рабочие биты не используются, следует установить для них значение параметров No operation (Всегда ВЫКЛ).

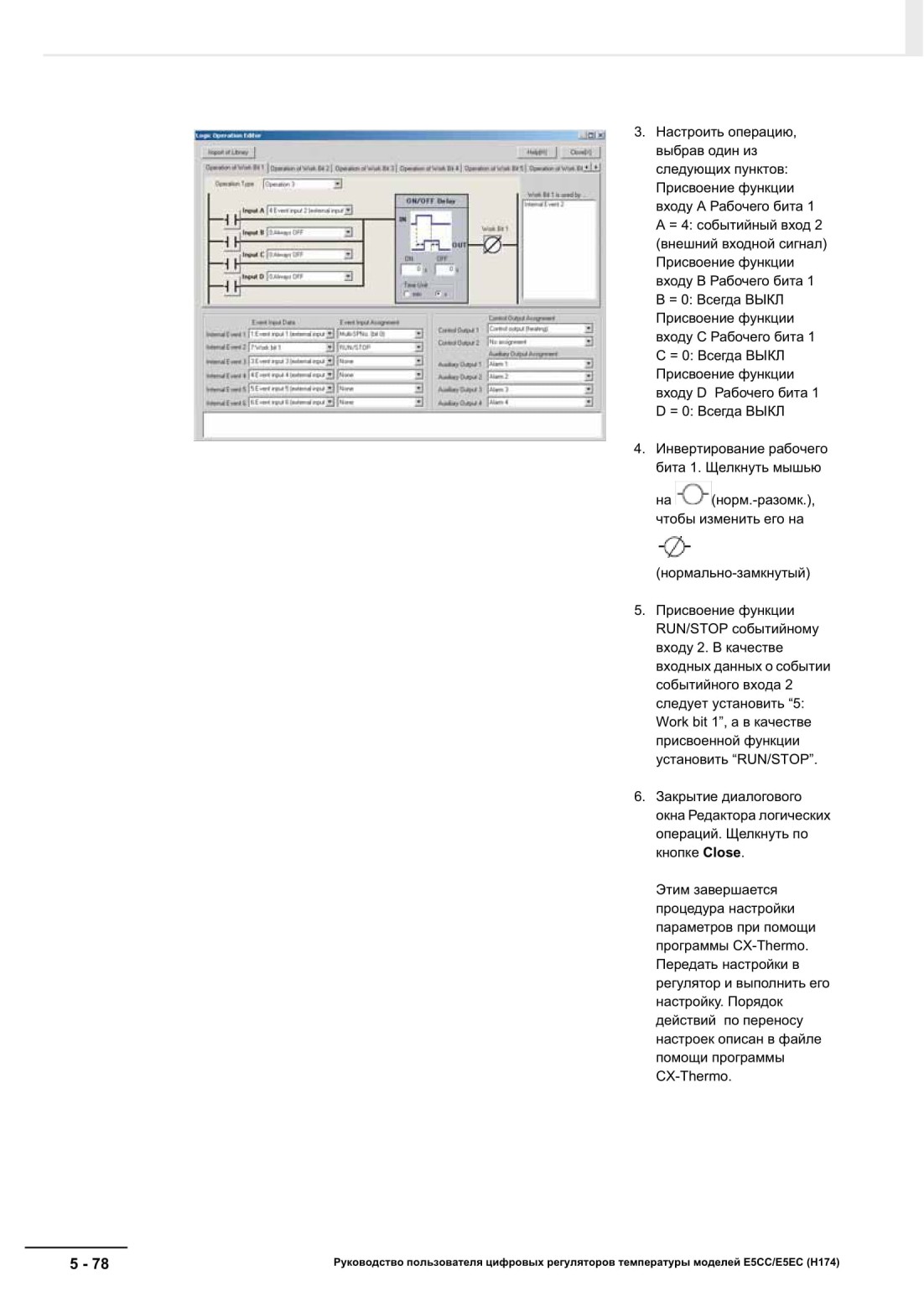

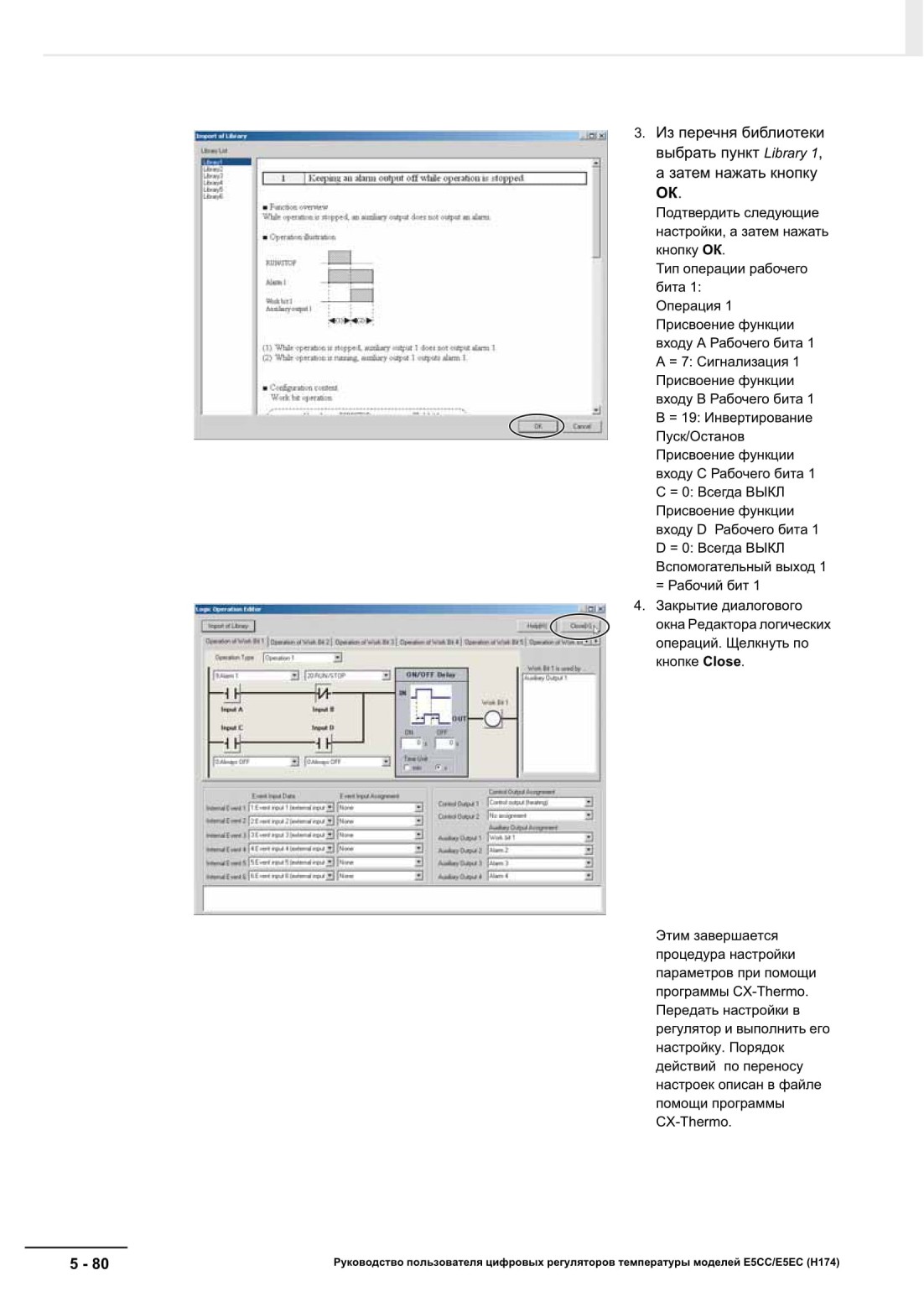

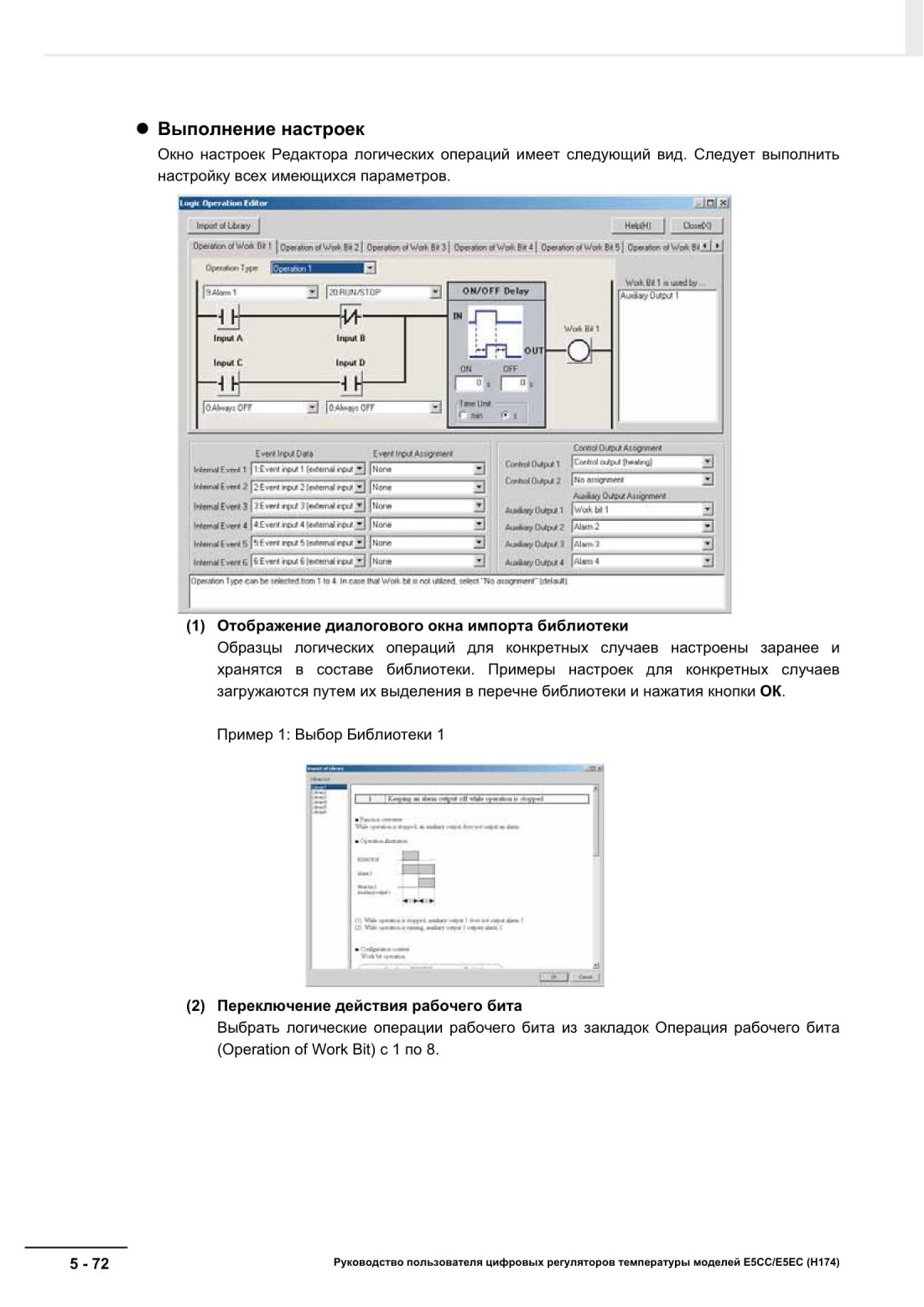

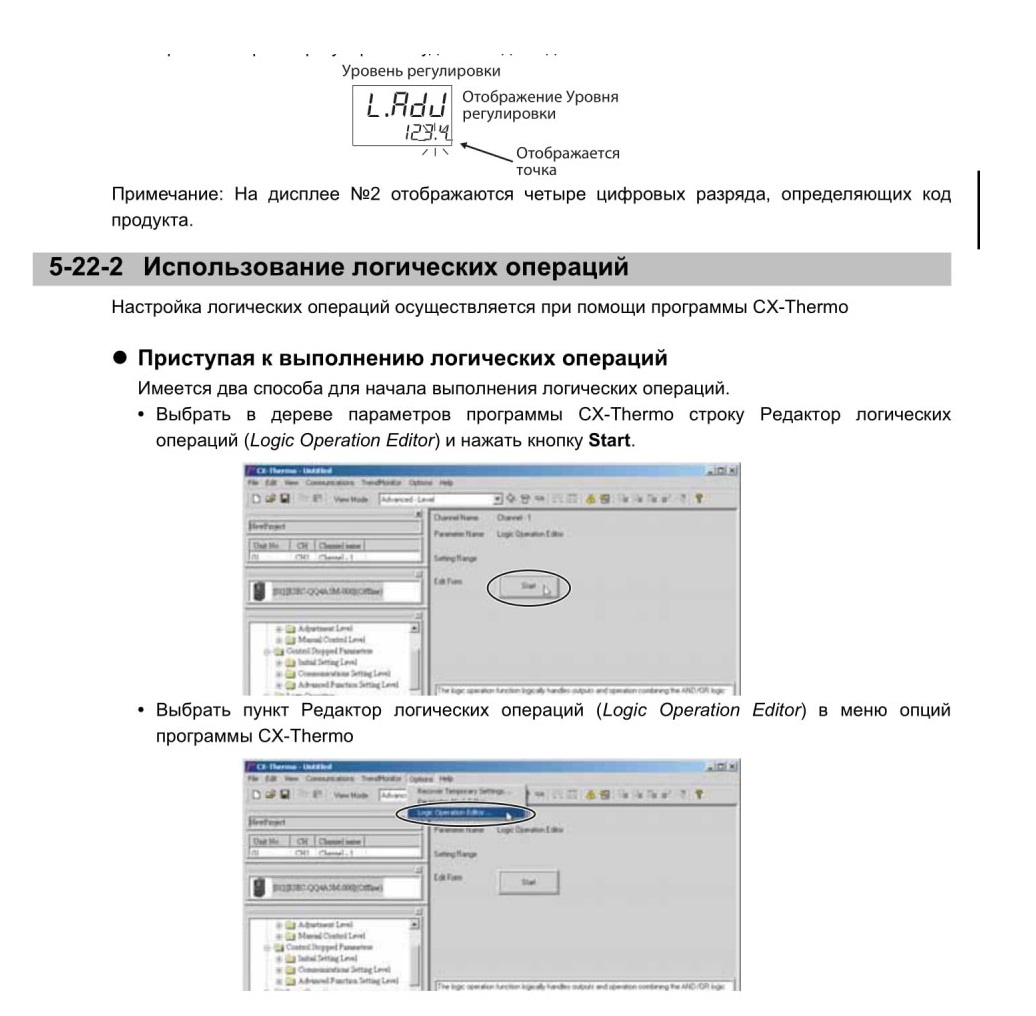

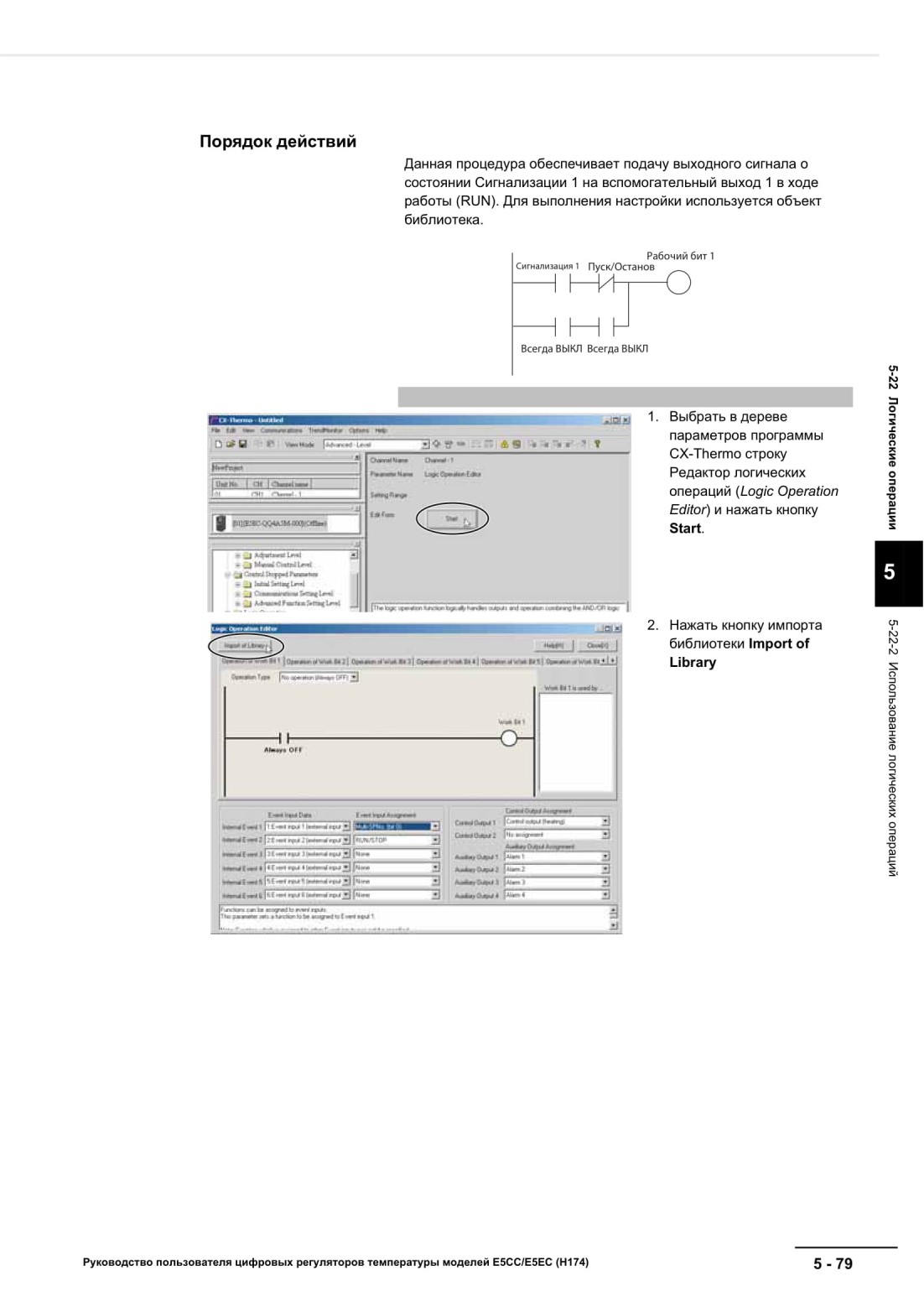

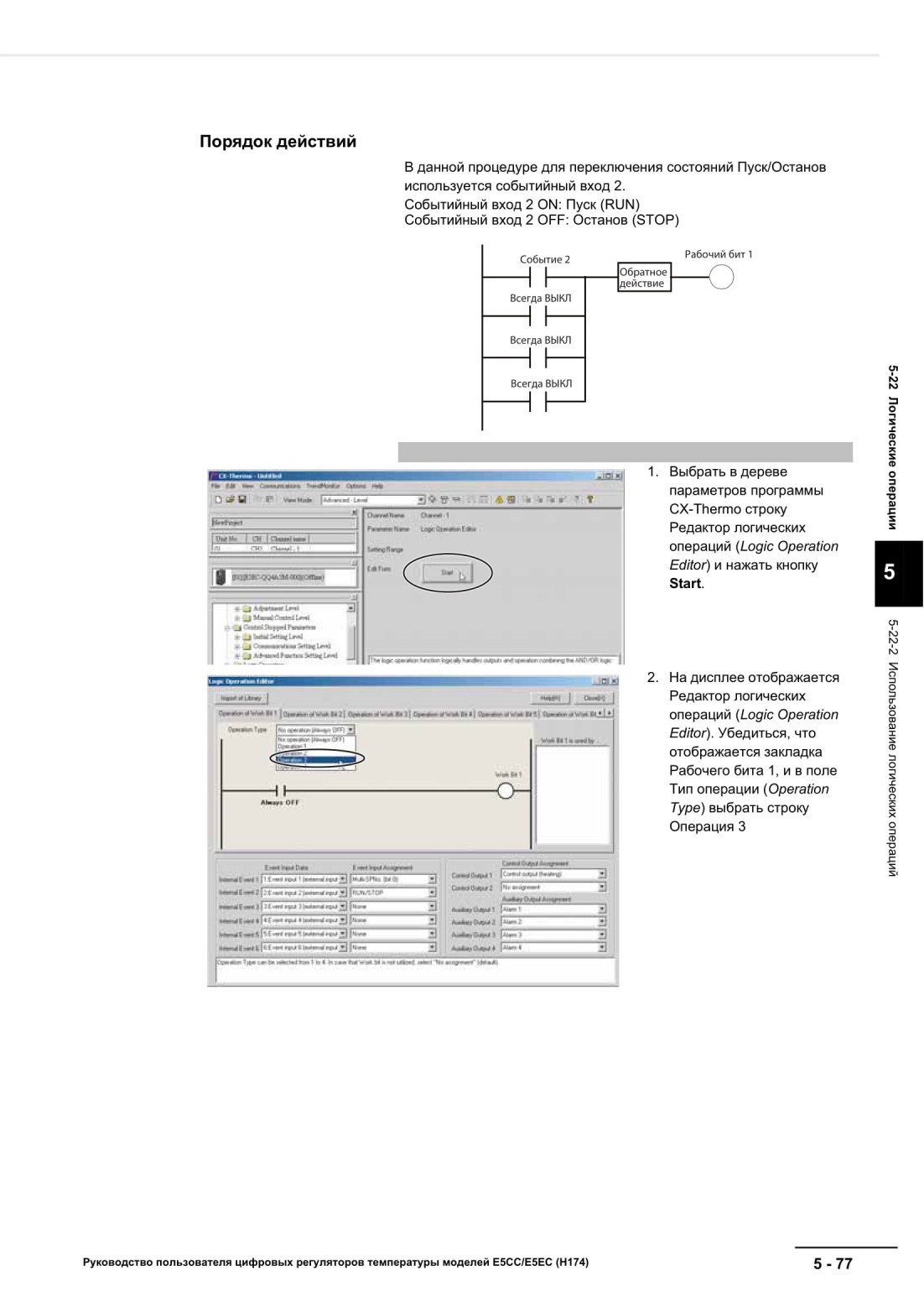

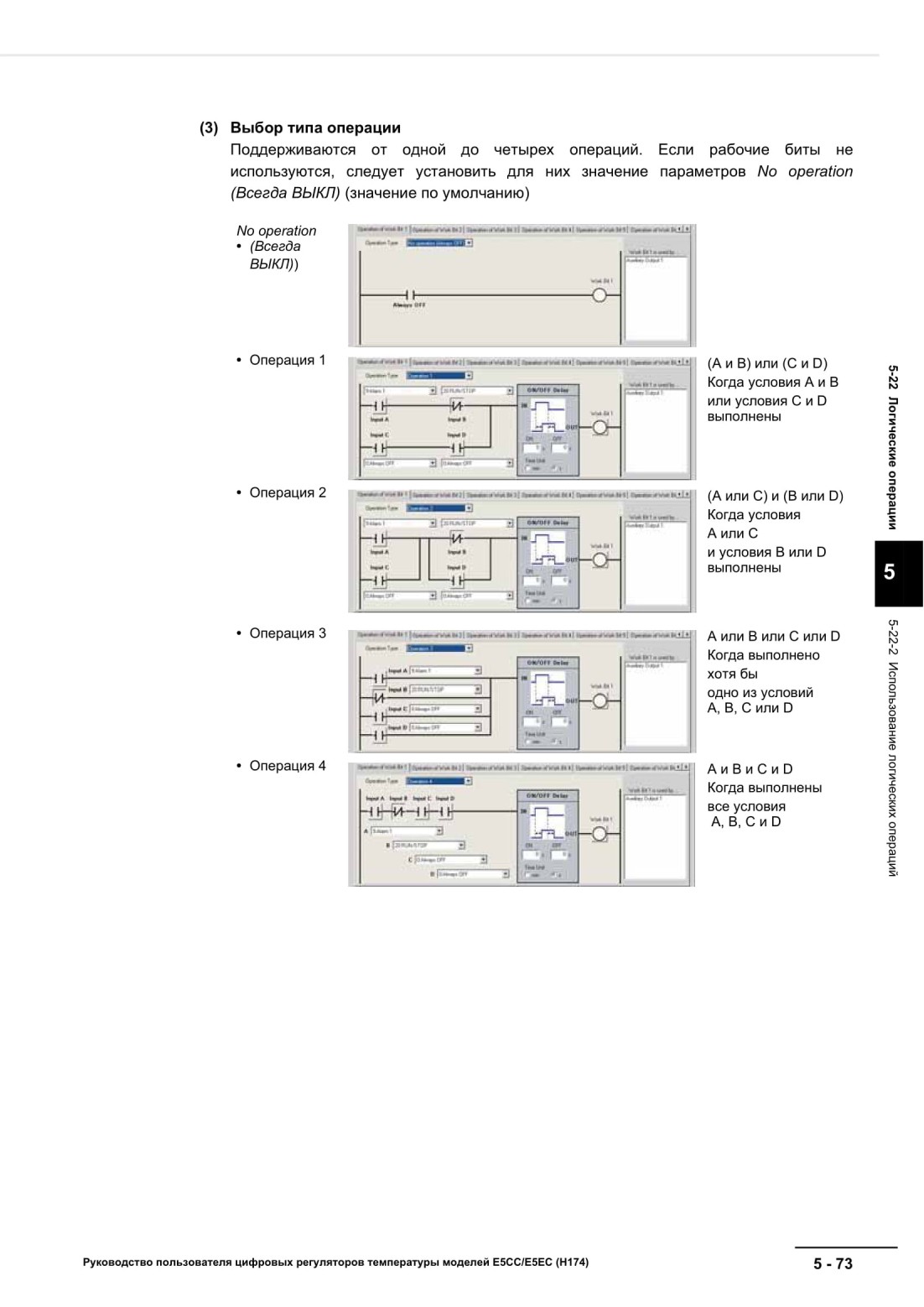

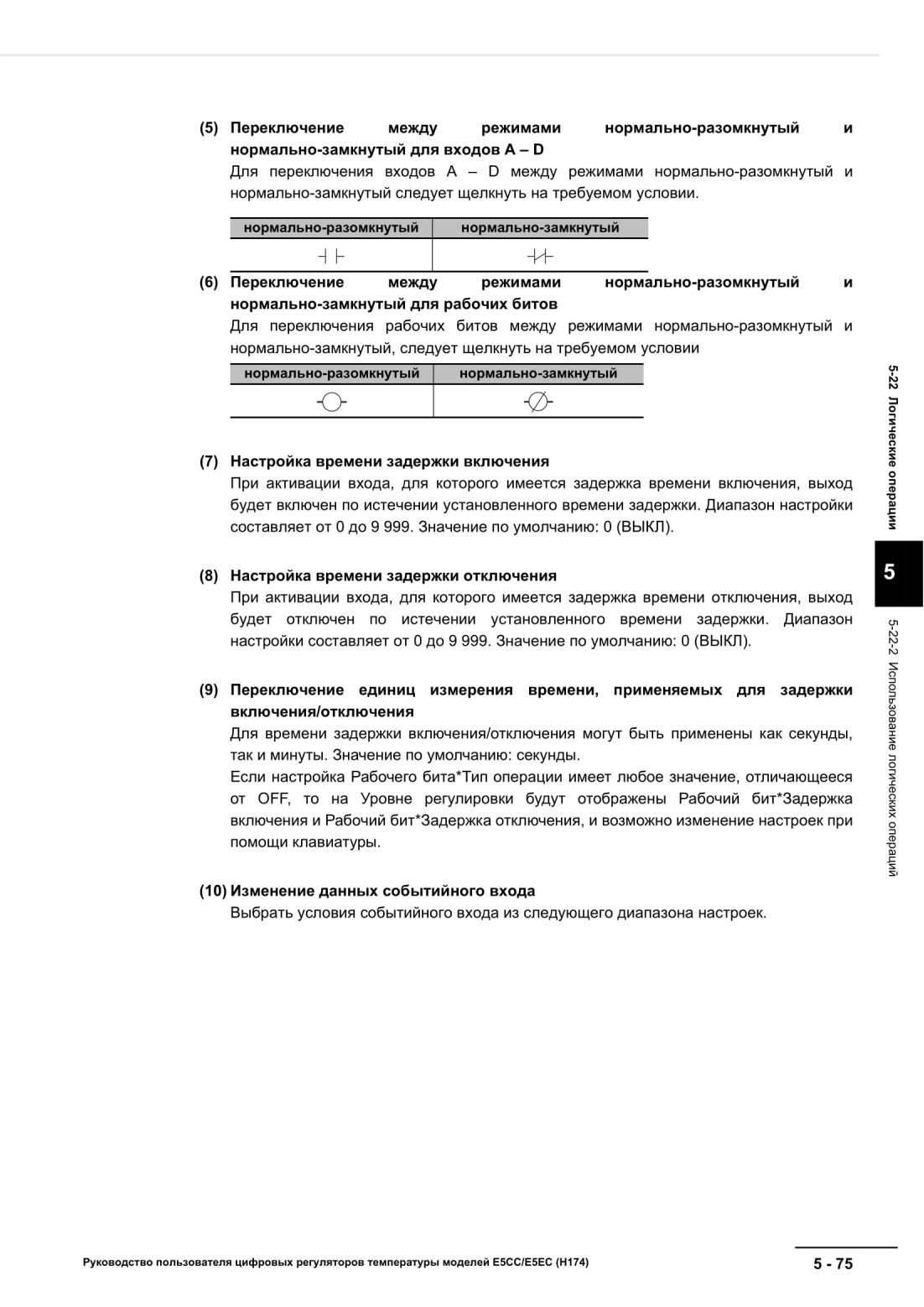

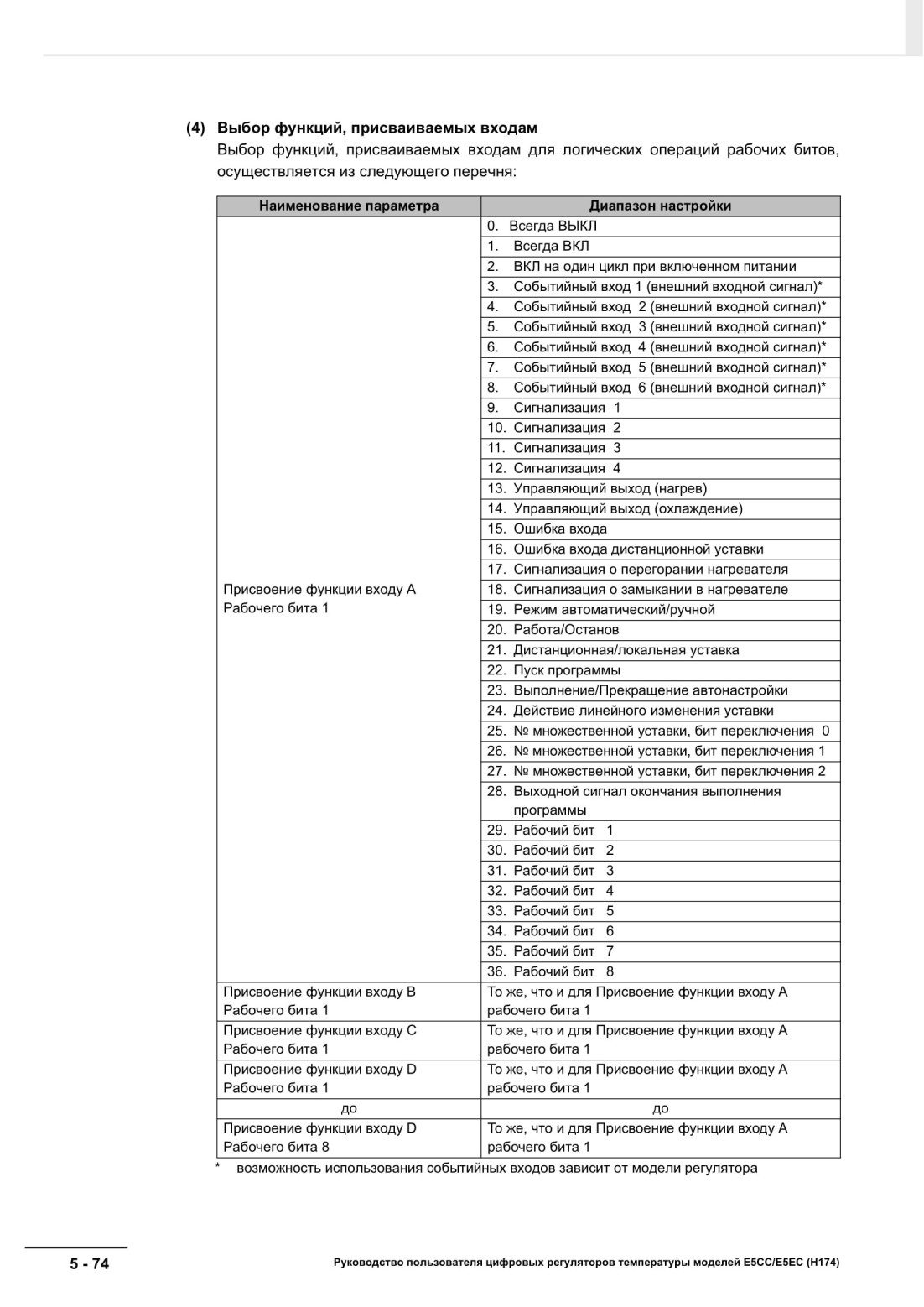

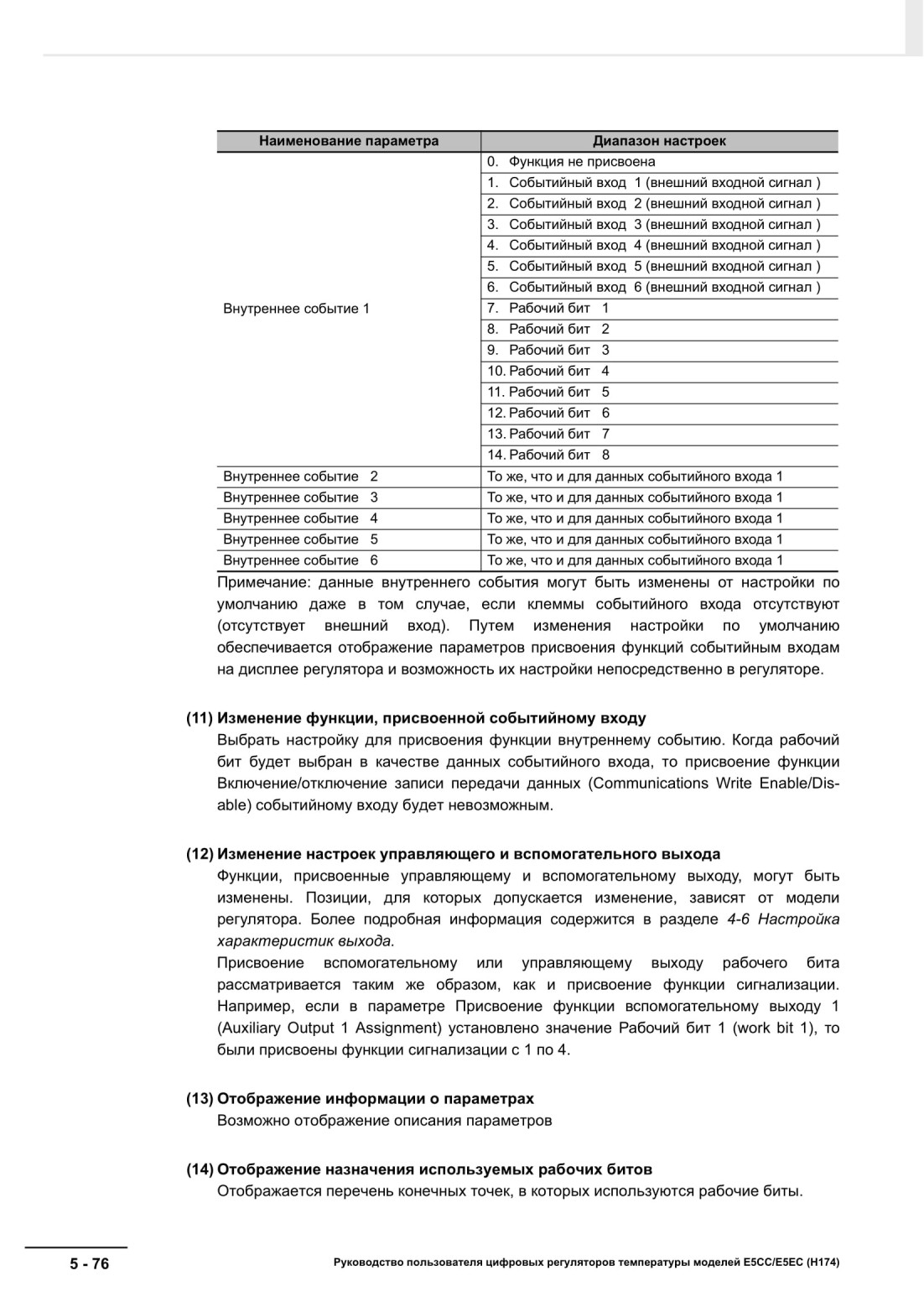

• При использовании логических операций между двумя первыми разрядами дисплея №2 при отображении Уровня регулировки будет выведена десятичная точка.
