5-11 Сигнализация о разрыве контура управления
5-11-1 Сигнализация о разрыве контура управления (LBA)
• Действие сигнализации о разрыве контура управления основано на предположении, что ошибка в контуре управления имеет место, если рассогласование (SP - PV) превосходит предельное значение, настроенное в параметре Уровень сигнализации о разрыве контура управления (LBA Level), и если рассогласование управление не уменьшается минимум на значение, настроенное в параметре Диапазон обнаружения сигнализации разрыва контура управления (LBA Detection Band) в течение времени обнаружения разрыва контура управления (LBA detection time).

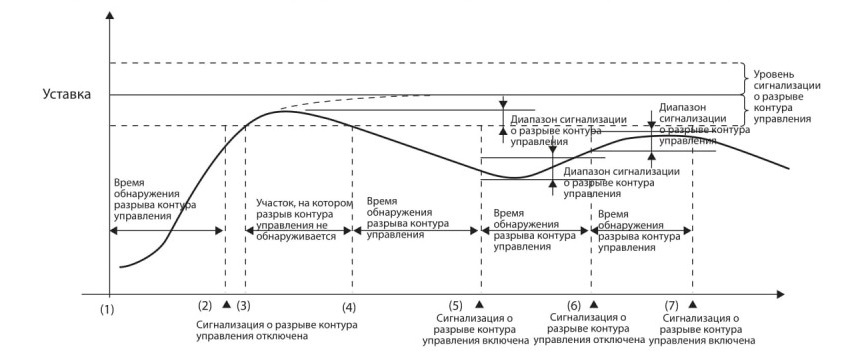

• Действие сигнализации о разрыве контура управления активируется в следующих случаях:

Если рассогласование управления снижено на участке между точками 1 и 2 (т.е. значение уставки достигнуто), и величина рассогласования снижена до значения диапазона сигнализации о разрыве контура управления, то сигнализация о разрыве контура управления будет оставаться отключенной.

Регулируемая величина находится в пределах Уровня сигнализации о разрыве контура управления между точками 3 и 4, вследствие чего разрывы контура управления не обнаруживаются (сигнализация о разрыве контура будет оставаться отключенной).

Если регулируемая величина выходит за пределы Уровня сигнализации о разрыве контура управления между точками 4 и 5, и рассогласование управления не снижается минимум до Диапазона сигнализации о разрыве контура управления в течение времени обнаружения разрыва контура управления, то сигнализация о разрыве контура управления будет активирована.

Если рассогласование управления уменьшается на участке между точками 5 и 6 (т.е. достигнуто значение уставки) и значение рассогласования управления равно, как минимум, диапазону сигнализации о разрыве контура управления, то сигнализация о разрыве контура управления будет отключена.

Если рассогласование управления уменьшается на участке между точками 6 и 7 (т.е. достигнуто значение уставки) и снижение значения рассогласования управления меньше диапазона сигнализации о разрыве контура управления, то сигнализация о разрыве контура управления будет активирована.





• Если значения Времени обнаружения разрыва контура управления, Уровня сигнализации о разрыве контура управления, Диапазона обнаружения сигнализации разрыва контура управления и настройки ПИД-регулирования не согласованы должным образом, это может привести к ложному обнаружению или отсутствию срабатывания в ситуации, когда это необходимо.

• Сигнализация об обнаружении разрыва контура управления может срабатывать в случае возникновения продолжительных и значительных помех, вызывающих большое рассогласование, не уменьшающееся с течением времени.

• Если разрыв контура управления происходит, когда уставка имеет значение, близкое к окружающей температуре, то установившееся рассогласование температуры может быть меньше Уровня сигнализации о разрыве контура управления, что будет препятствовать его обнаружению.

• Если значение уставки настолько велико или мало, что не может быть достигнуто даже при максимальном управляющем воздействии, рассогласование температуры может сохраняться даже при установившемся режиме, что вызовет обнаружение разрыва контура управления.

• Обнаружение разрыва будет невозможным, если произошедший отказ является причиной возрастания температуры в то время, когда осуществляется регулирование для увеличения температуры (например, короткое замыкание в твердотельном реле).

• Обнаружение разрыва будет невозможным, если произошедший отказ является причиной падения температуры в то время, когда осуществляется регулирование для уменьшения температуры (например, перегорание нагревателя).

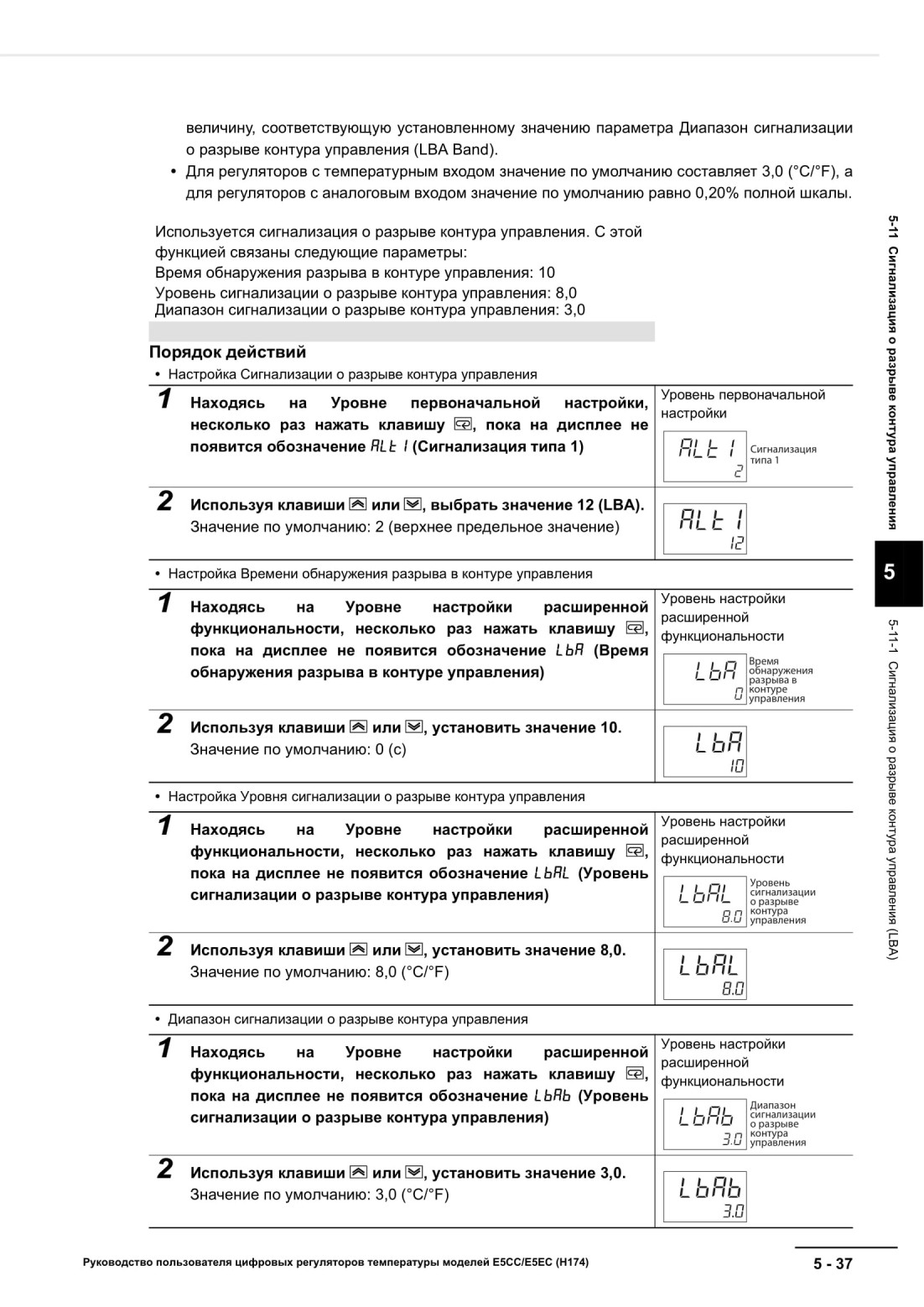

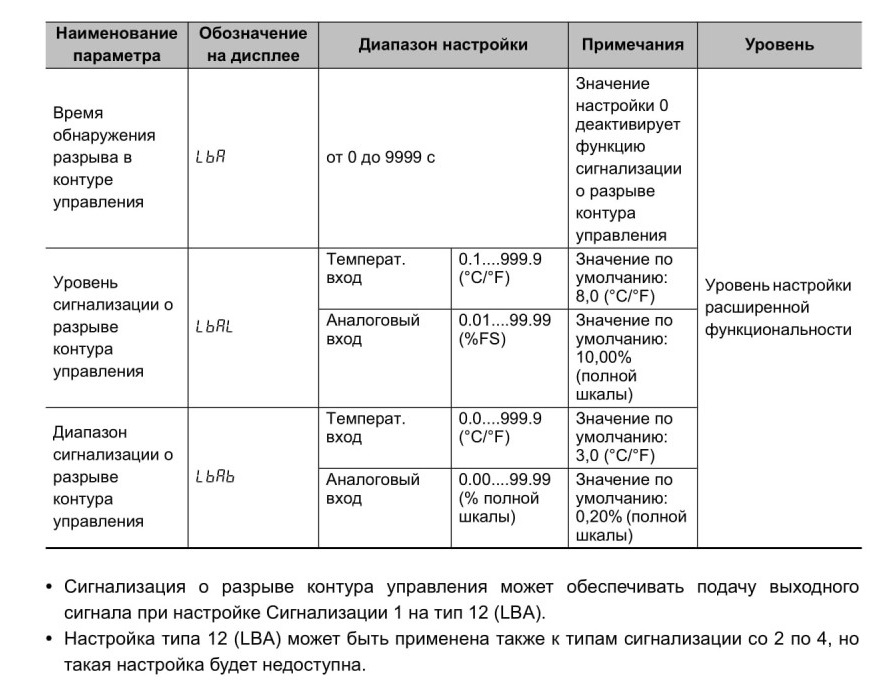

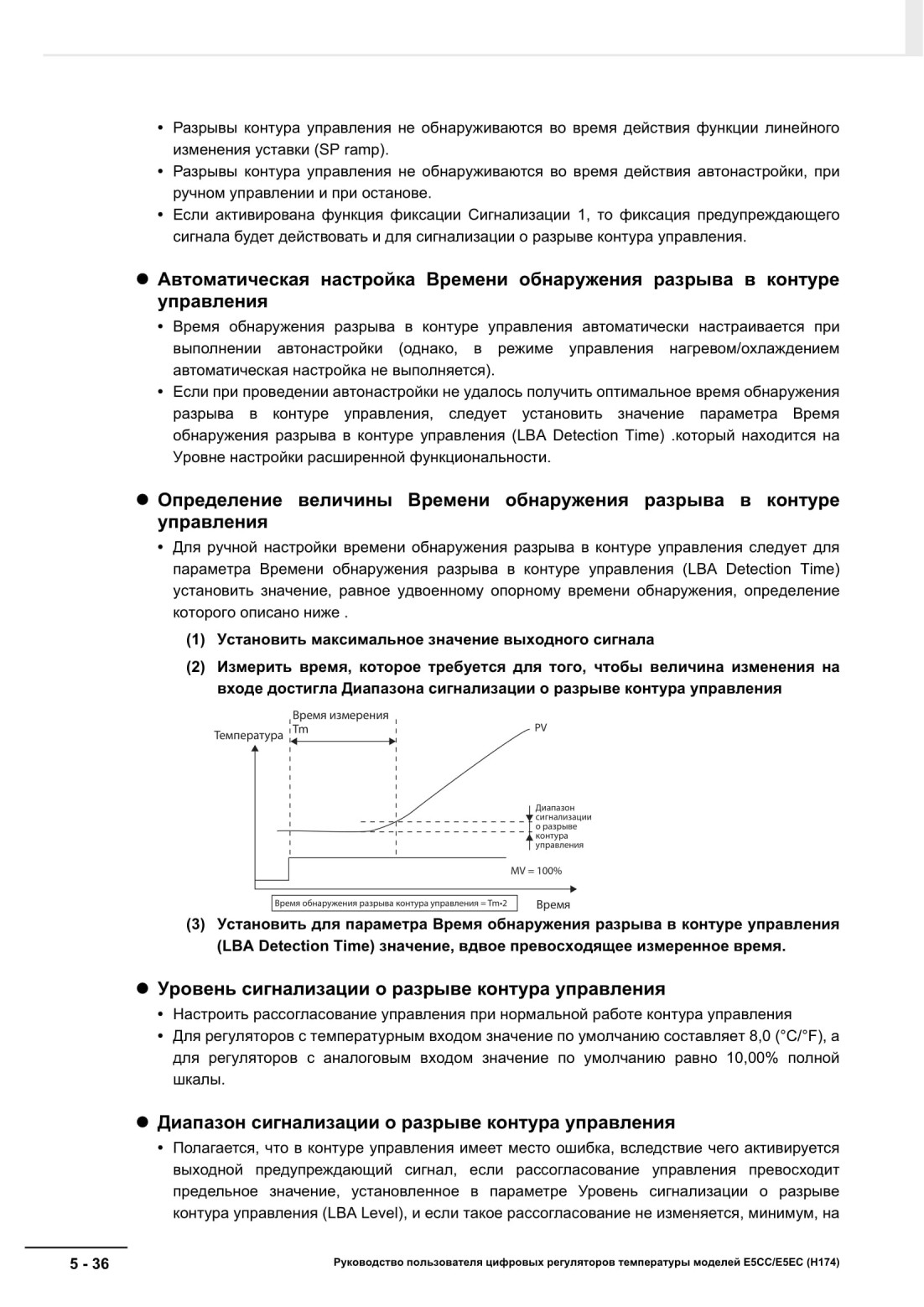

• Параметры, связанные с сигнализацией о разрыве контура управления

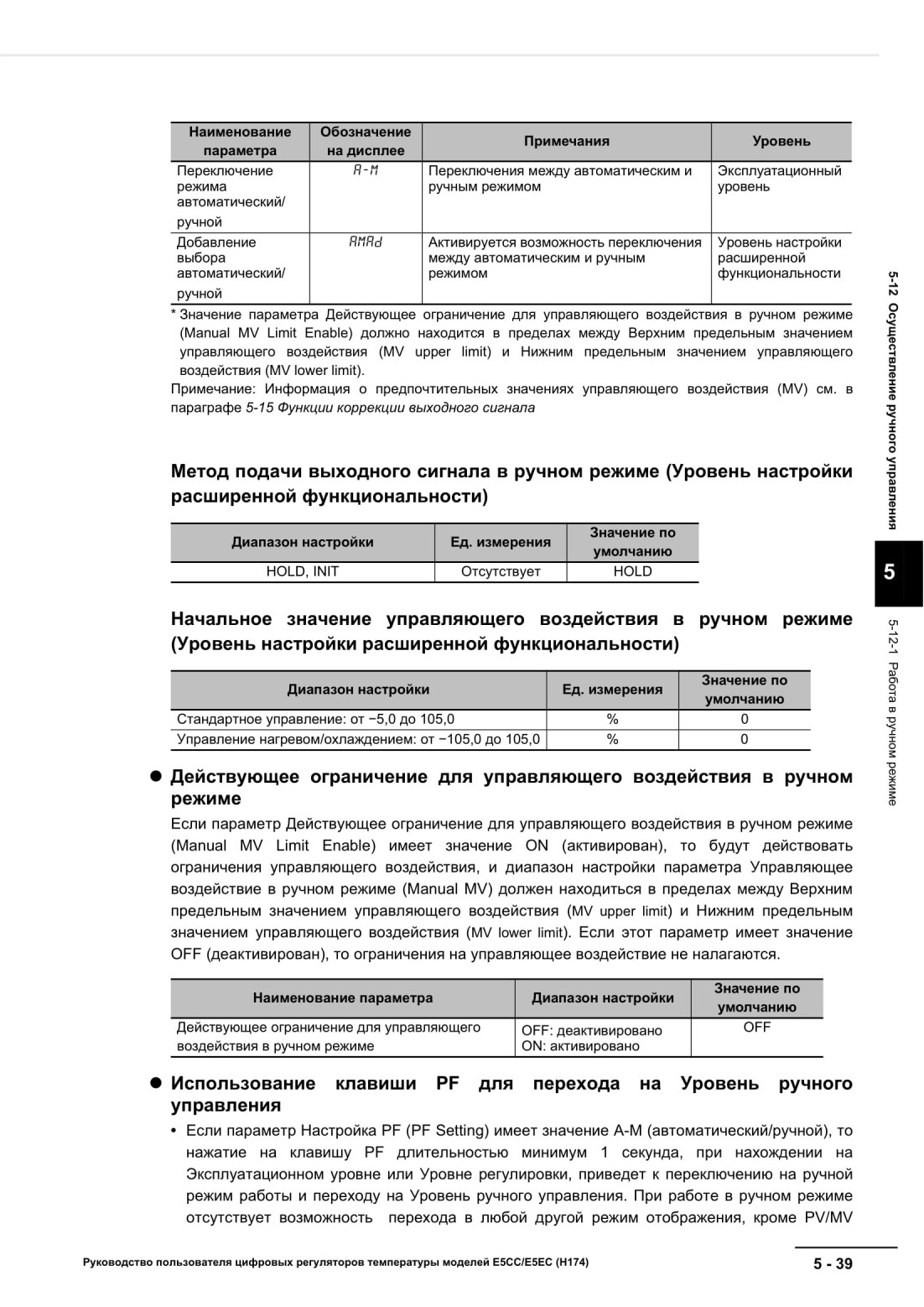

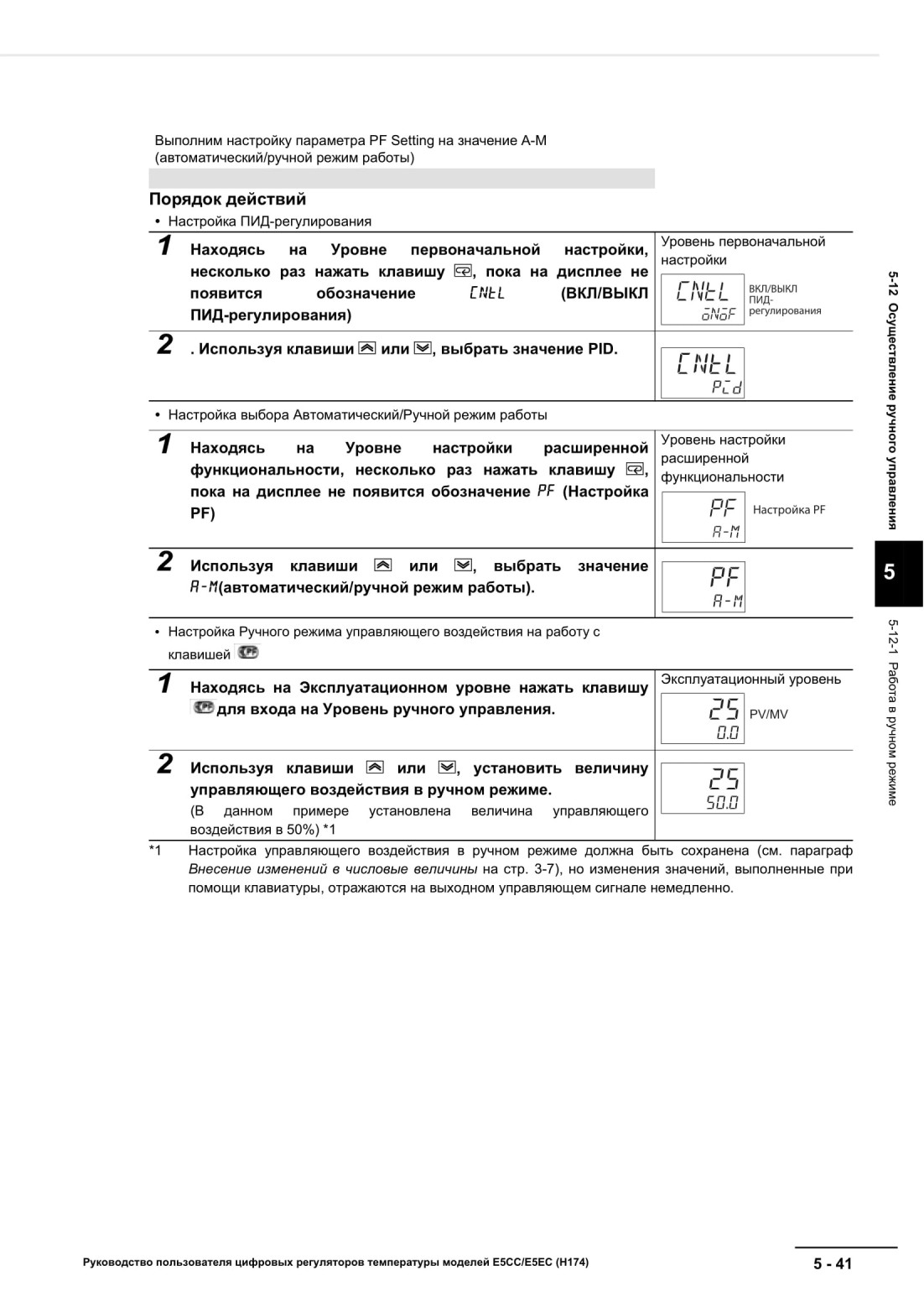

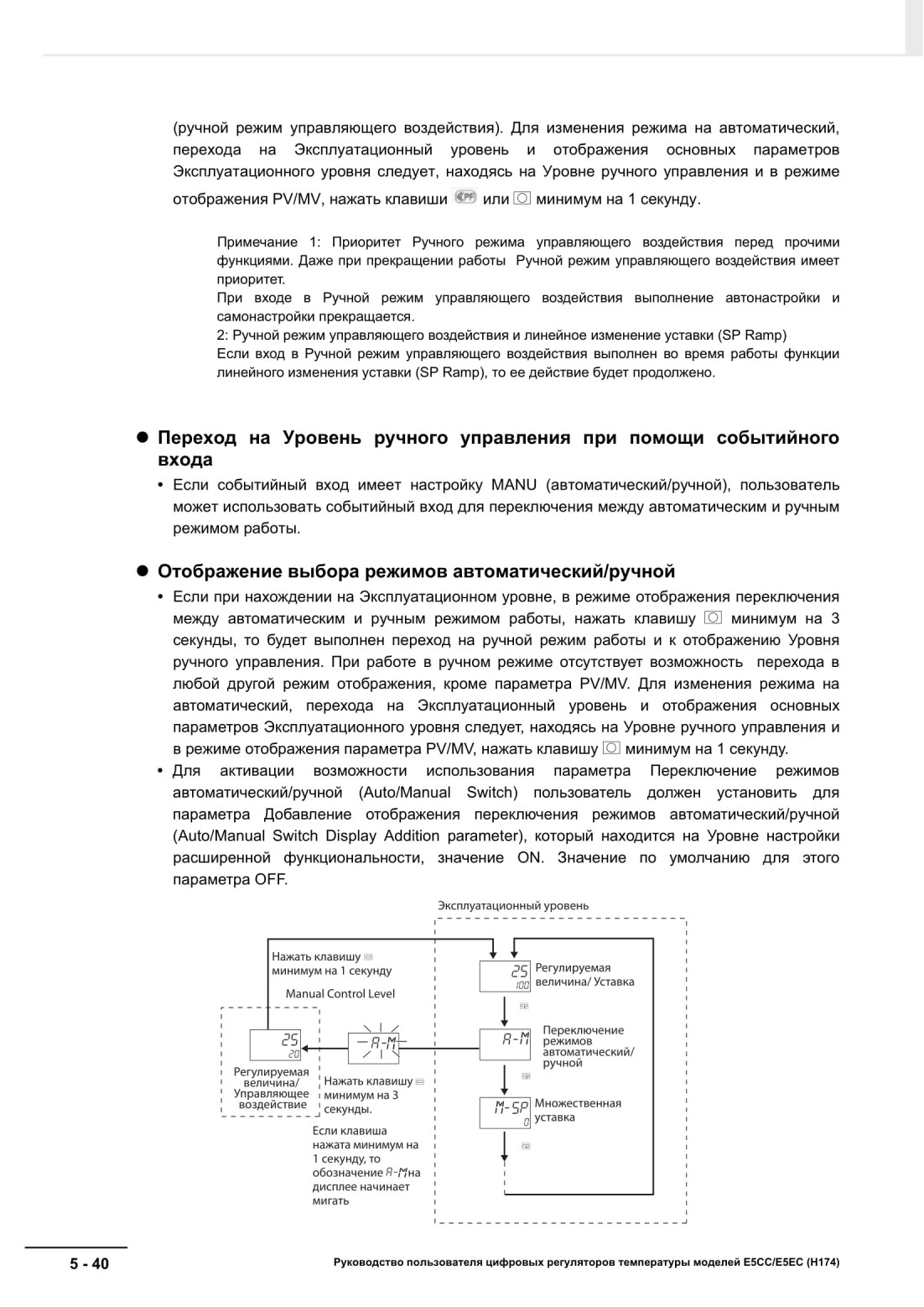

5-12 Осуществление ручного управления


5-12-1 Работа в ручном режиме

• Управляющее воздействие может быть настроено в ручном режиме при отображении параметра PV/MV на уровне ручного управления. Если при переходе от автоматического режима к ручному, параметр Метод подачи выходного сигнала в ручном режиме (Manual Output Method) имеет значение HOLD, то в качестве начального значения управляющего воздействия (MV) ручного режима будет использоваться конечное значение управляющего воздействия (MV) в автоматическом режиме. Если же параметр Метод подачи выходного сигнала в ручном режиме (Manual Output Method) имеет значение INIT, то в качестве начального значения управляющего воздействия (MV) в ручном режиме будет использоваться значение параметра Начальное значение управляющего воздействия в ручном режиме (Manual MV Initial Value). При работе в ручном режиме изменения значения параметра PV/MV (ручной режим управляющего воздействия), выполненные с помощью клавиатуры, сохраняются и отражаются на действующем управляющем воздействии немедленно.

• При работе в ручном режиме функция автоматического возврата дисплея не действует.

• При переключении режима работы из ручного в автоматический изменение управляющего воздействия выполняется плавно и без необходимости каких-либо компенсаций.*

• Если при работе в ручном режиме происходит сбой питания, то после его восстановления работа в ручном режиме будет продолжена с использованием того же управляющего воздействия, которое имело место на момент сбоя.

• Переключение между автоматическим и ручным режимом возможно не более одного миллиона раз.

• Работа в ручном режиме возможна только при ПИД-регулировании.

* При плавном и не требующем компенсаций действии, сразу после переключения режима управляющее воздействие имеет ту же величину, что и перед переключением, а затем постепенно изменяется с целью достижения требуемого после переключения значения, благодаря чему удается избежать резких изменений управляющего воздействия после операции переключения.

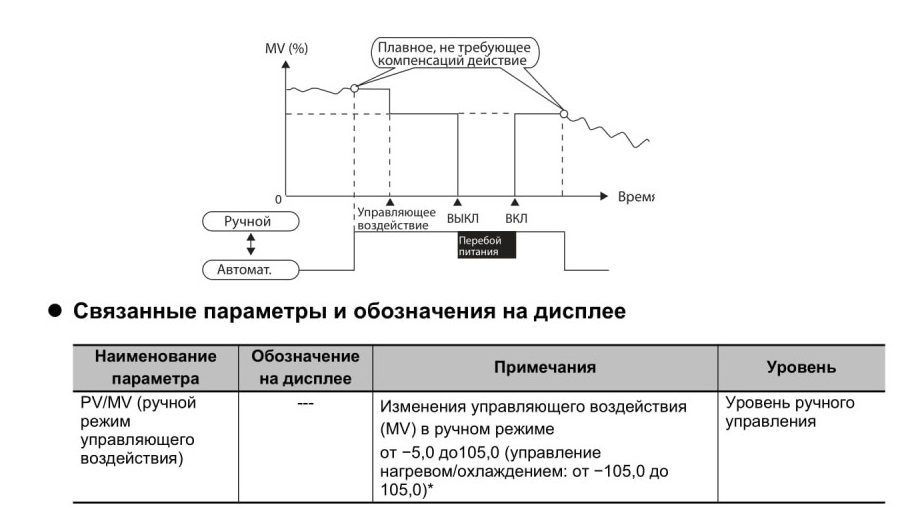

Работа в ручном режиме при значении HOLD параметра Метод подачи выходного сигнала в

ручном режиме (Manual Output Method) показана на следующей схеме.

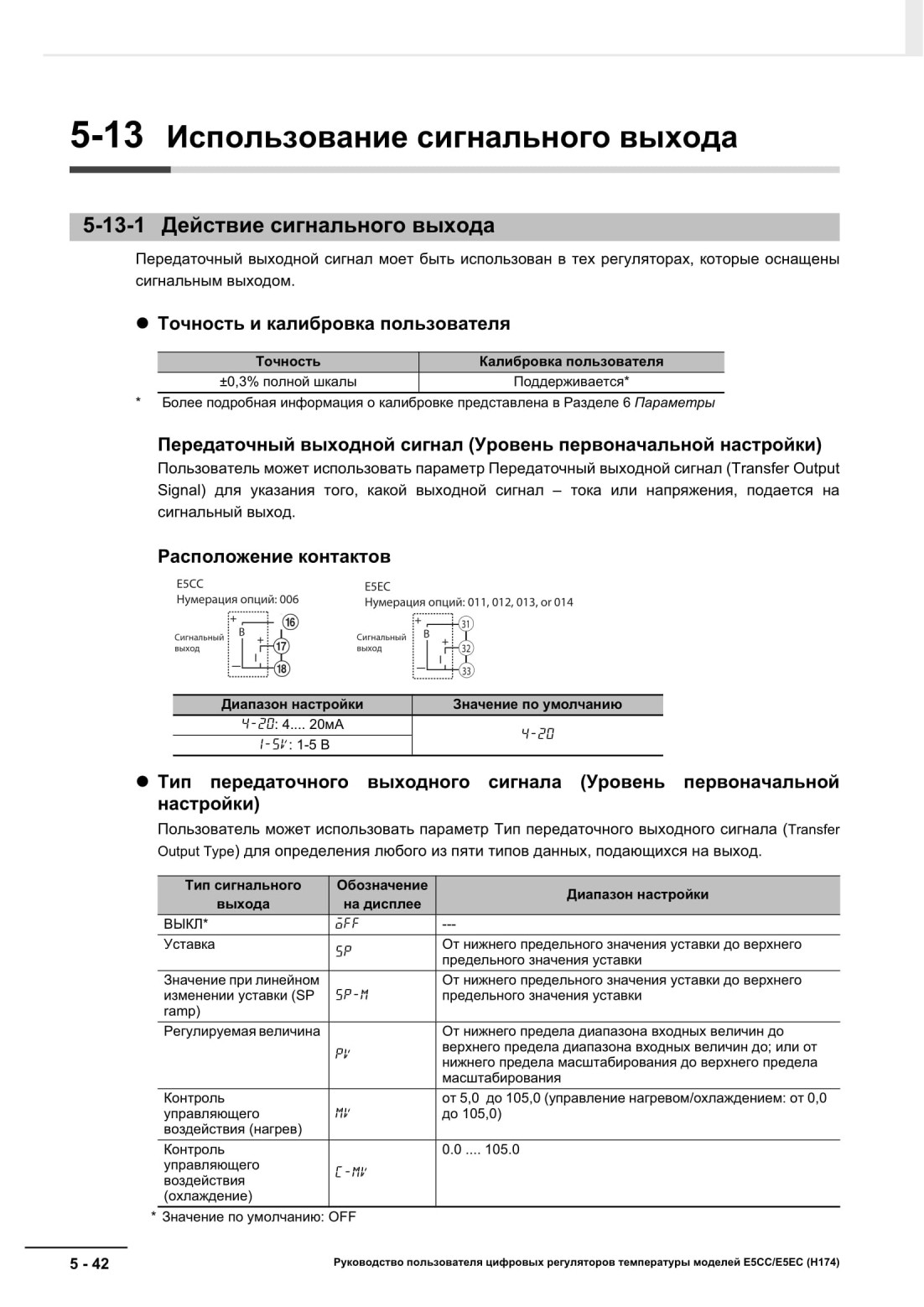

5-13 Использование сигнального выхода





Масштабирование передаточного сигнала

• Возможно выполнение обратного масштабирования путем настройки значения параметра Нижний предел передаточного выходного сигнала (Transfer Output Lower Limit) большим, чем значение параметра Верхний предел передаточного выходного сигнала (Transfer Output Upper Limit). Если оба этих параметра имеют одинаковые значения, то передаточный сигнал на сигнальный выход будет поступать постоянно при 0%.

• Если выбран тип Уставка, Уставка при линейном изменении или Регулируемая величина, то параметрам Нижний предел передаточного выходного сигнала (Transfer Output Lower Limit) и Верхний предел передаточного выходного сигнала (Transfer Output Upper Limit) будут принудительно присваиваться начальные значения, соответствующие верхнему и нижнему пределу настройки, если какой-либо из следующих параметров будет изменен: Тип входного сигнала (Input Туре), Верхний предел масштабирования (Scaling Upper Limit), Нижний предел масштабирования (Scaling Lower Limit), Верхний предел уставки (Set Point Upper Limit), Нижний предел уставки (Set Point Lower Limit) или Единица измерения температуры (Temperature Unit).

• Если выбран тип Управляющее воздействие при нагреве или Управляющее воздействие при охлаждении, то при выполнении переключения между режимами стандартного управления и управления нагревом/охлаждением с использованием параметра Standard или Heating/Cooling, параметрам Нижний предел передаточного выходного сигнала (Transfer Output Lower Limit) и Верхний предел передаточного выходного сигнала (Transfer Output Upper Limit) будут присвоены начальные значения 100,0 и 0,0, соответственно

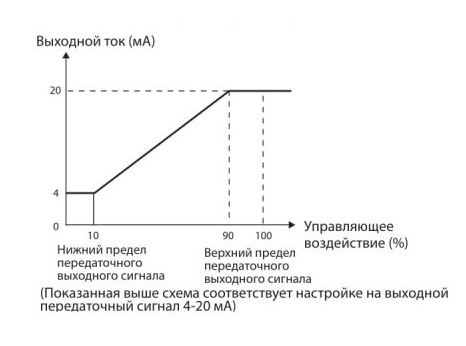

• Если передаточный выходной сигнал настроен как токовый сигнал 4-20 мА, то верхний предел сигнального выхода устанавливается как 90,0; а нижний предел - как 10,0, что показано на следующей диаграмме.

• При масштабировании от 0,0% до 100,0% выходной сигнал в диапазоне от -5,0 до 0,0 будет иметь то же значение, что для 0,0%, а выходной сигнал для диапазона от 100,0 до 105,0 будет иметь то же значение, что для 100,0%.

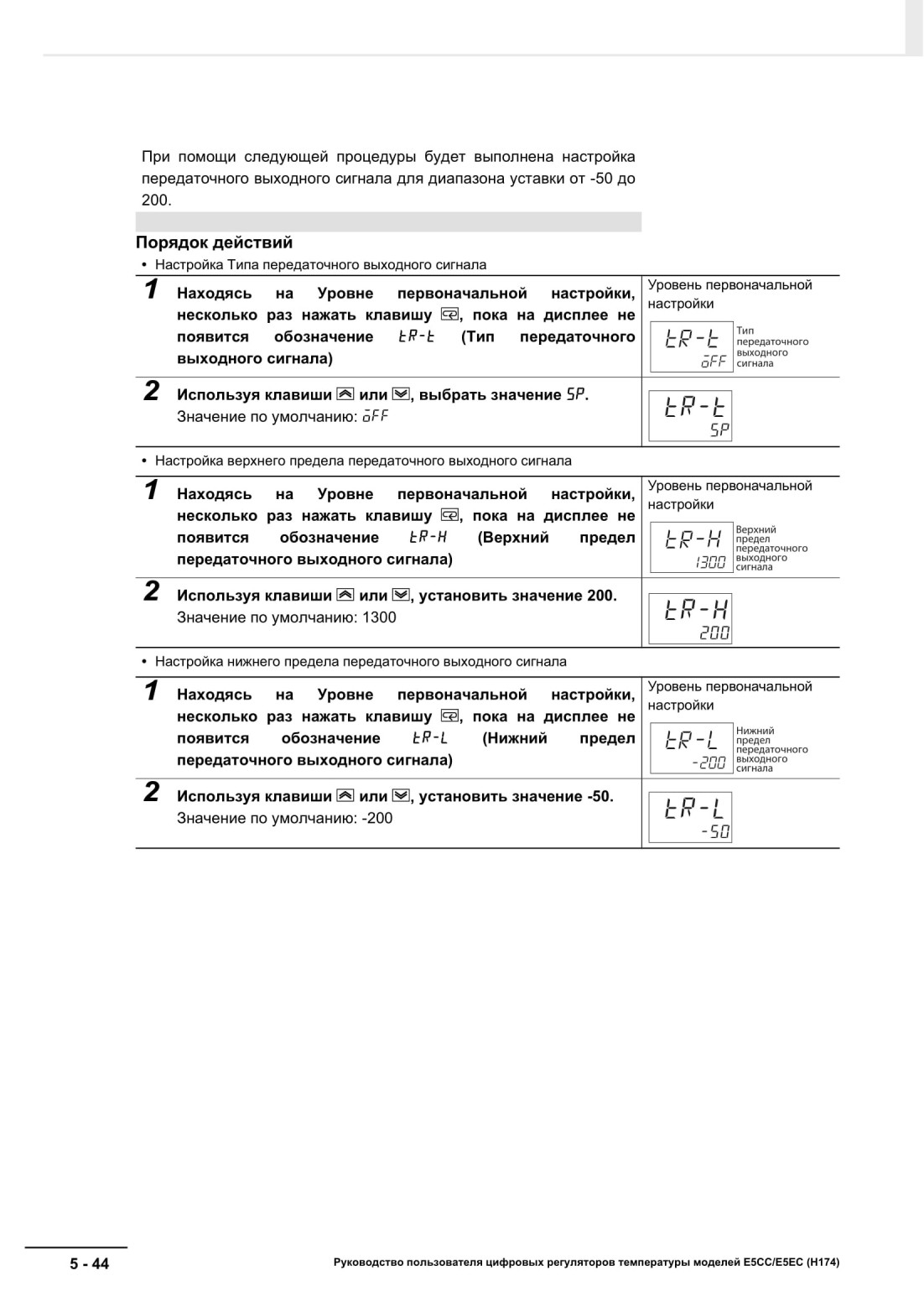

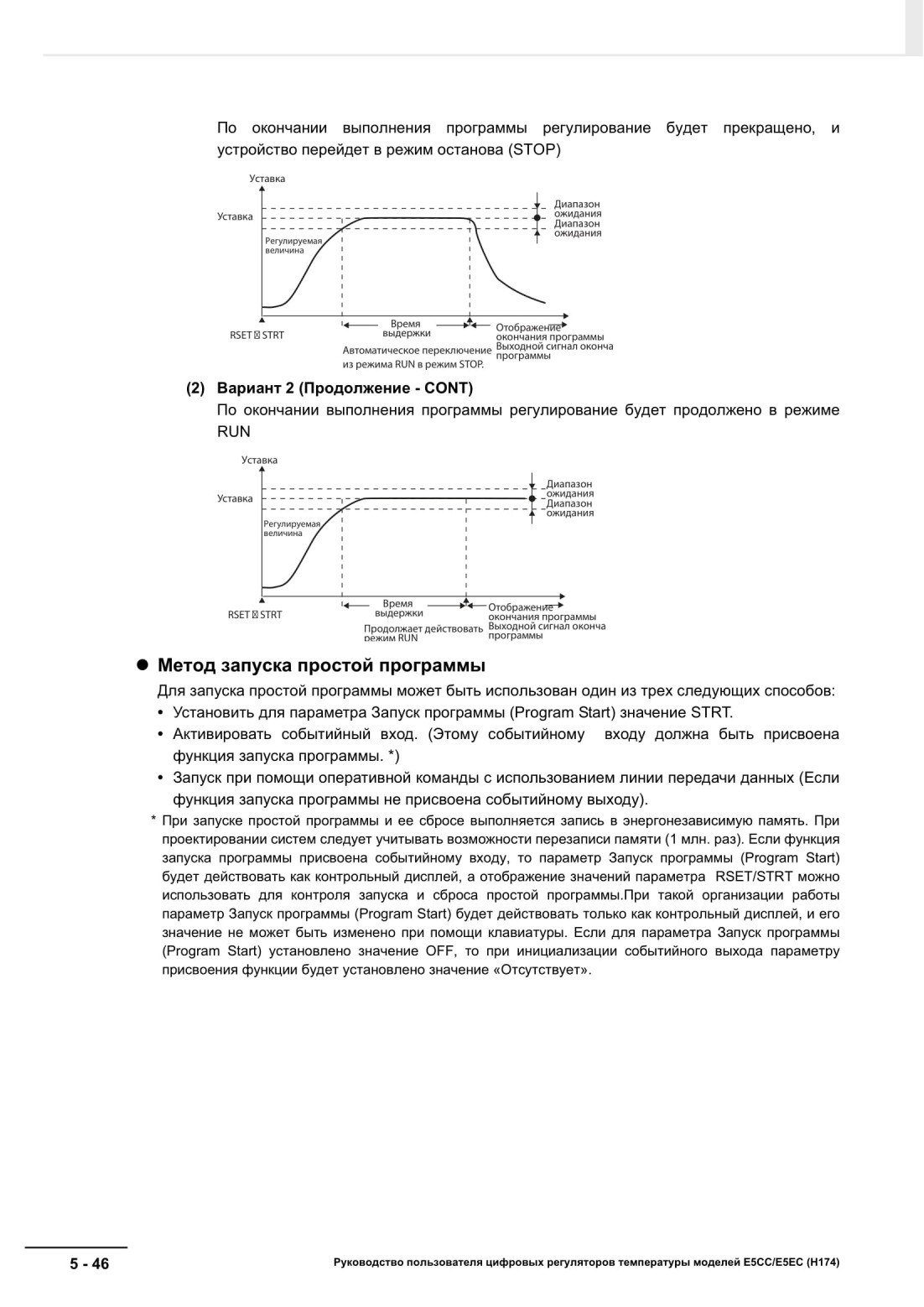

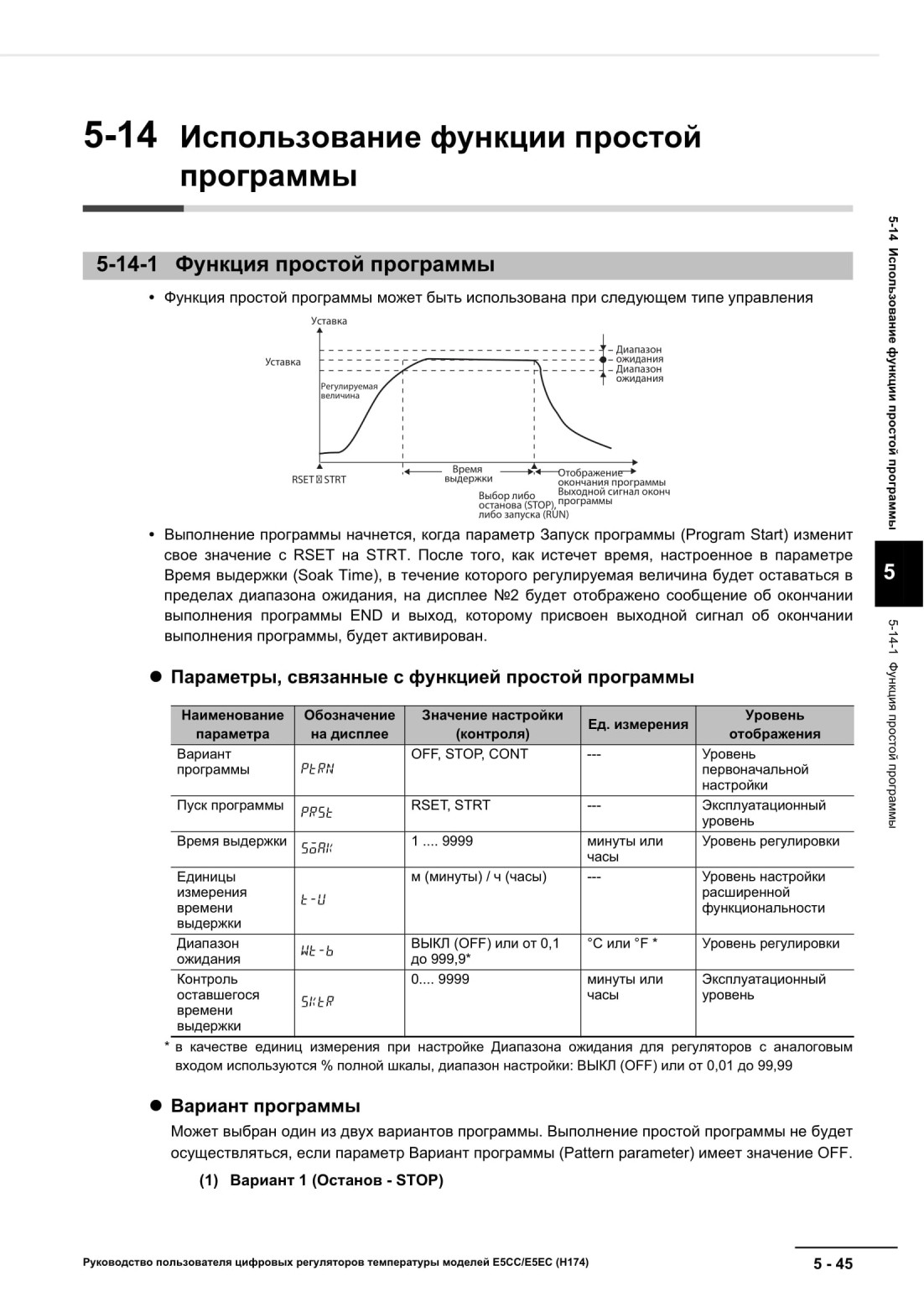

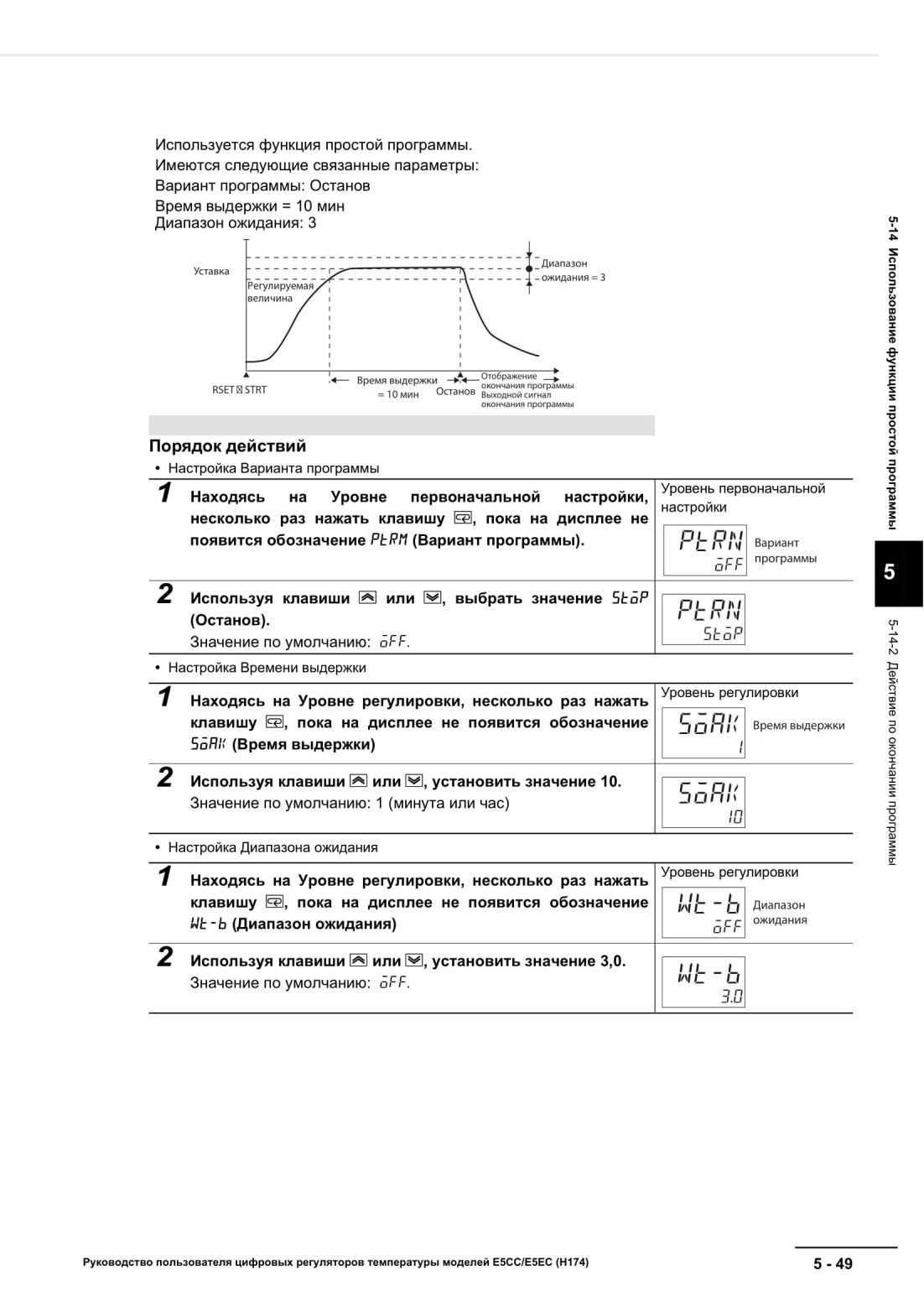

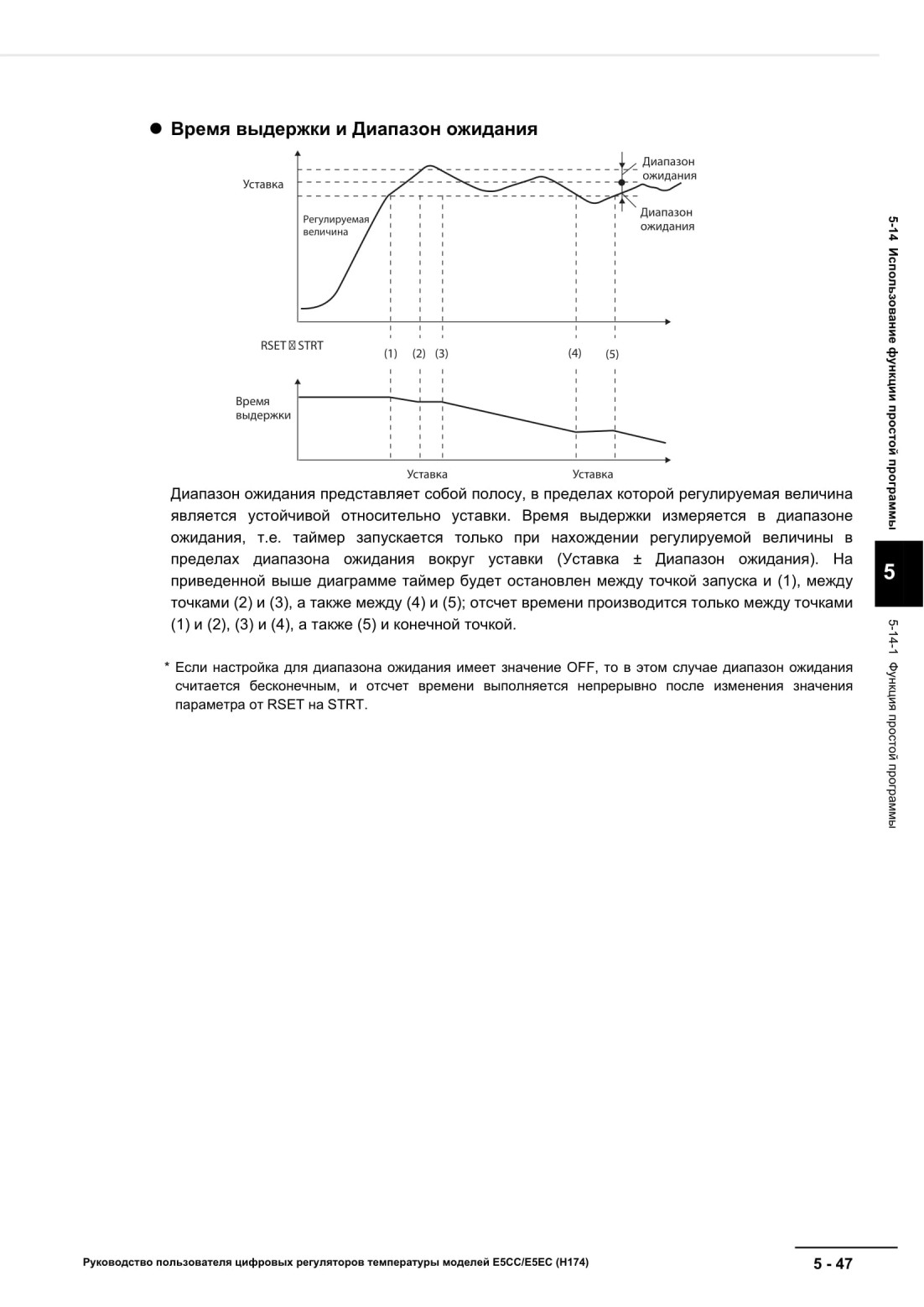

5-14 Использование функции простой программы

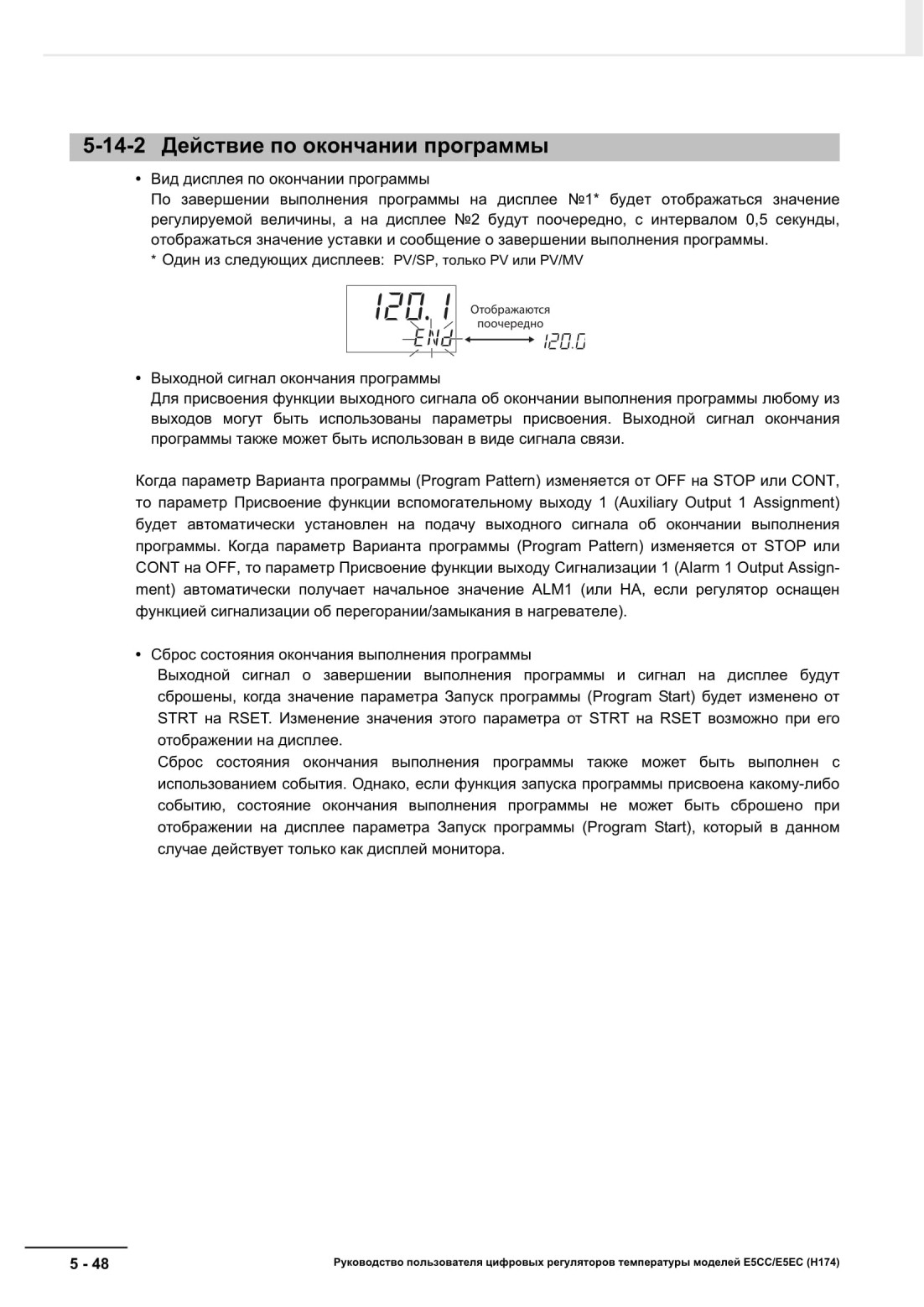

5-14-1 Функция простой программы
