5-5 Настройка верхнего и нижнего предельного значения уставки (SP)
5-5-1 Ограничитель уставки

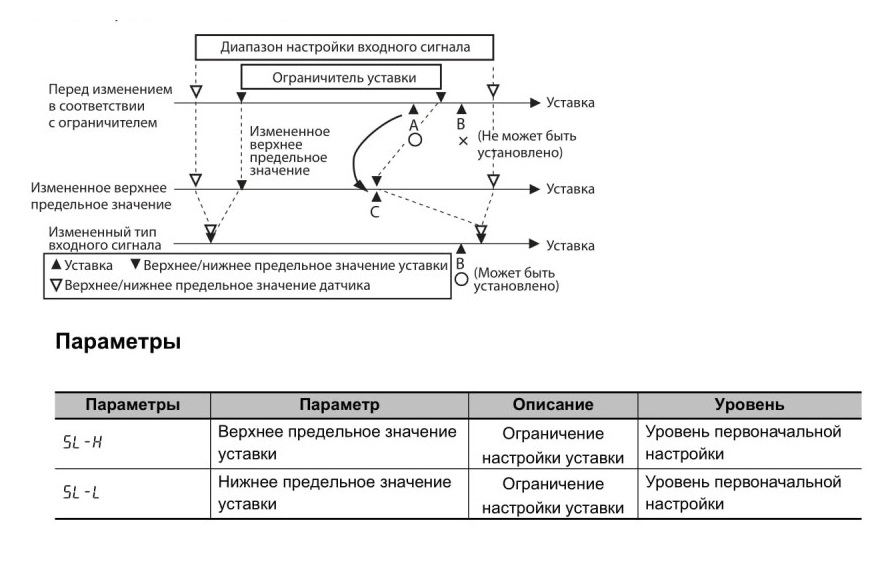

Ограничения на диапазон настройки уставки налагаются ограничителем уставки. Эта функция может быть использована для того, чтобы воспрепятствовать установке неправильных значений уставок. Настройка верхнего и нижнего предела ограничителя уставки выполняется при помощи параметров Верхнее предельное значение уставки (Set Point Upper Limit) и Нижнее предельное значение уставки (Set Point Lower Limit). Если в результате изменения параметра Верхнее предельное значение уставки (Set Point Upper Limit) или Нижнее предельное значение уставки (Set Point Lower Limit) значение уставки окажется вне пределов диапазона, определенного ограничителем, то это значение будет автоматически изменено таким образом, чтобы попадать в установленный диапазон. При сбросе ограничителя уставки, если уставка находится вне диапазона, заданного ограничителем, уставка будет принудительно изменена на верхнее или нижнее предельное значение ограничителя уставки. Подобным образом, при изменении типа входного сигнала и единиц измерения температуры, изменении масштабирования верхнего и нижнего предельного значения, ограничитель уставки будет принудительно сброшен на диапазон настройки входного сигнала или к масштабированному значению верхнего или нижнего предельного значения.

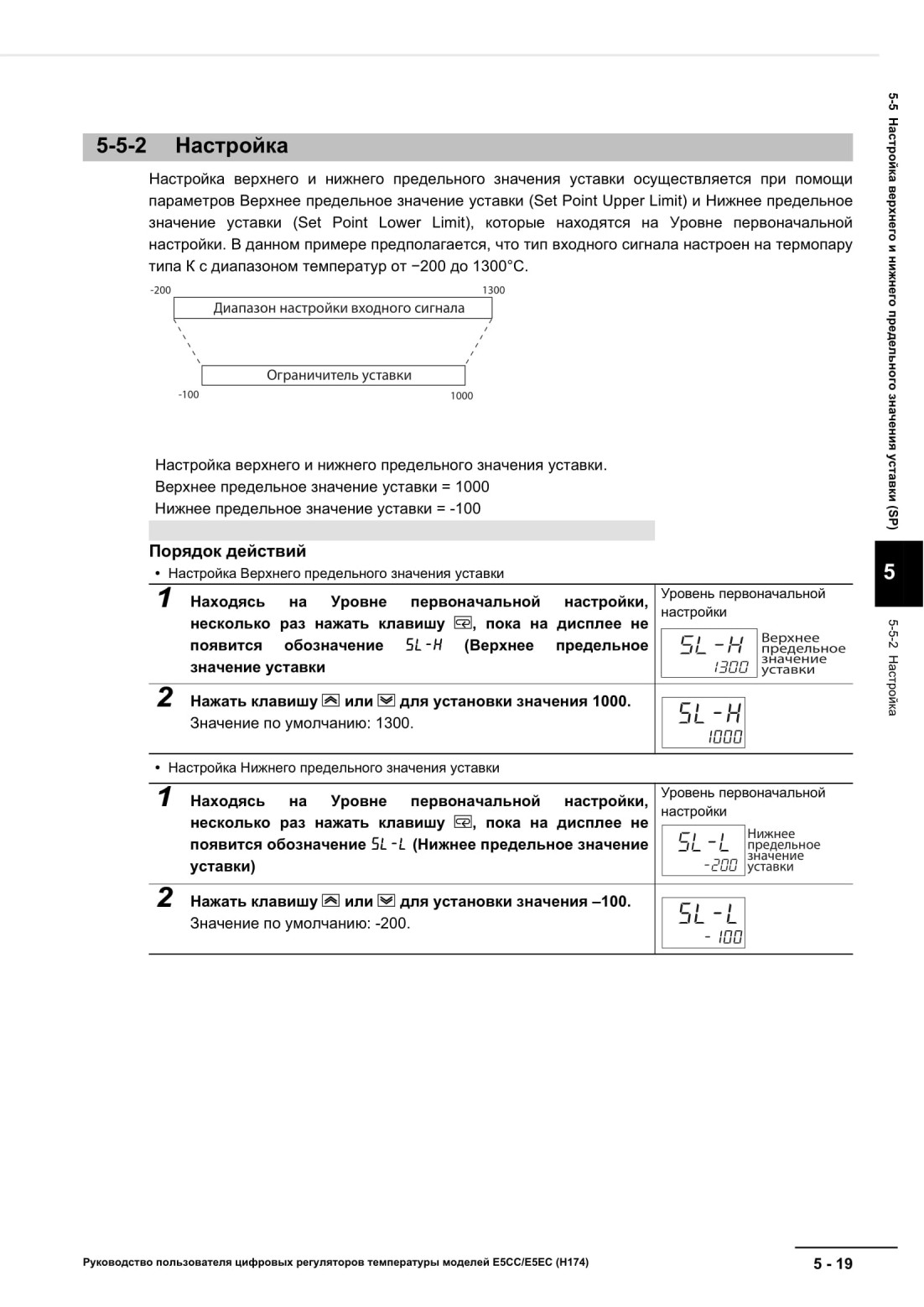

5-6 Использование функции линейного изменения уставки (SP Ramp) для ограничения скорости изменения уставки

5-6-1 Линейное изменение уставки (SP Ramp)

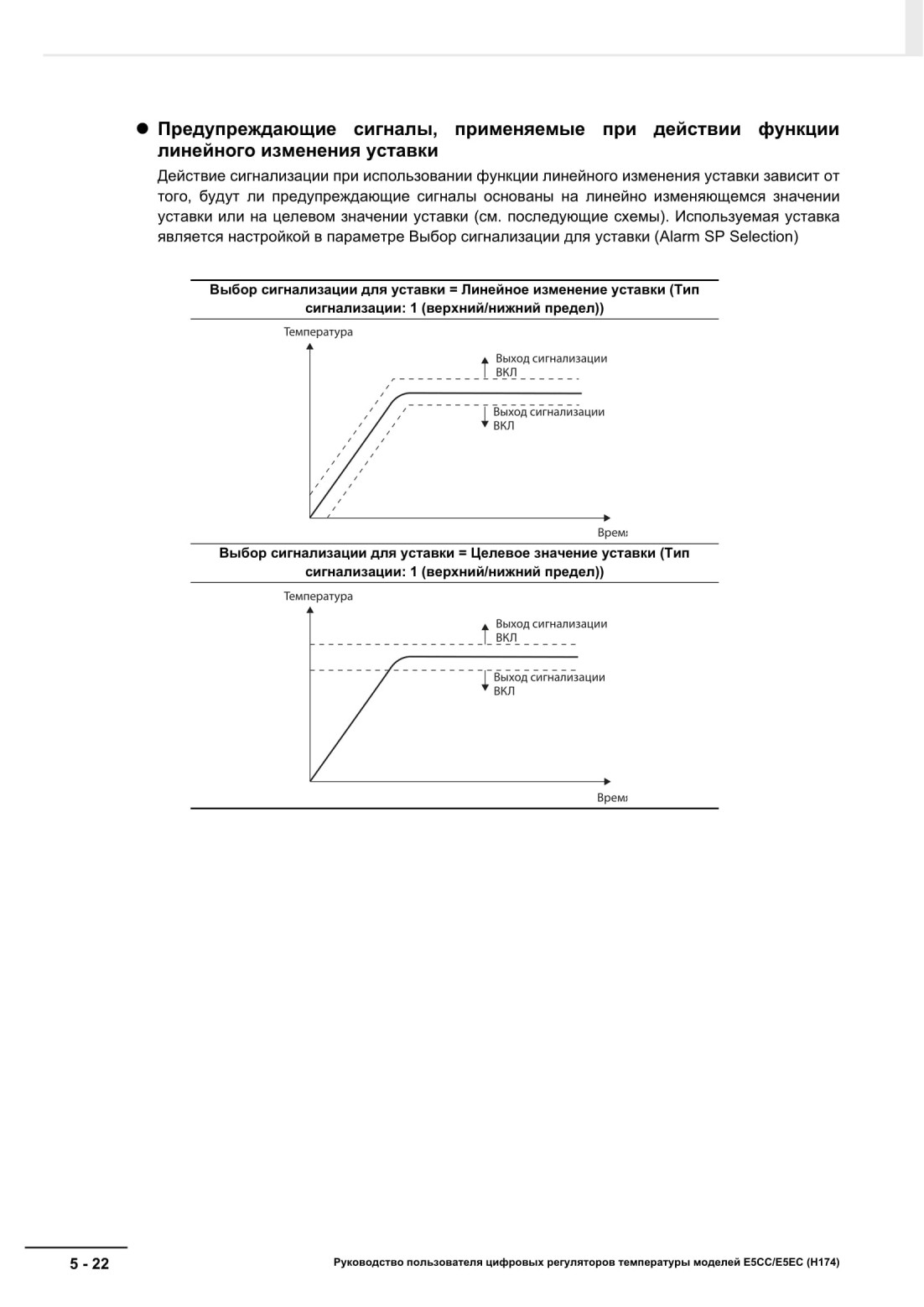

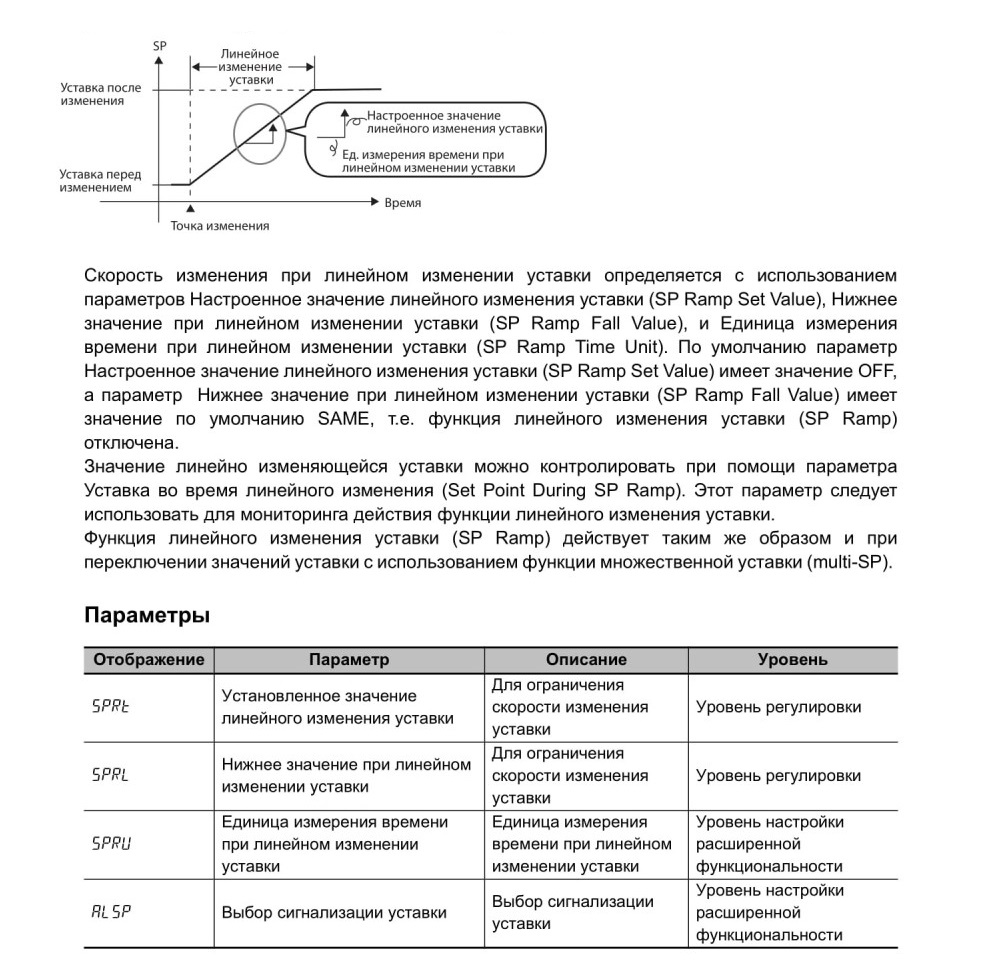

Функция линейного изменения уставки (SP Ramp) используется для ограничения длительности изменения уставки как скорости ее изменения. Когда активирована функция линейного изменения уставки (SP Ramp) и длительность изменения превышает установленную скорость изменения, будет создана зона с ограничением уставки, как показано на следующей схеме. При линейном изменении уставки управление будет осуществляться не для настроенной уставки, а скорее для уставки, значение которой ограничено настройкой скорости изменения, установленной в функции линейного изменения уставки.

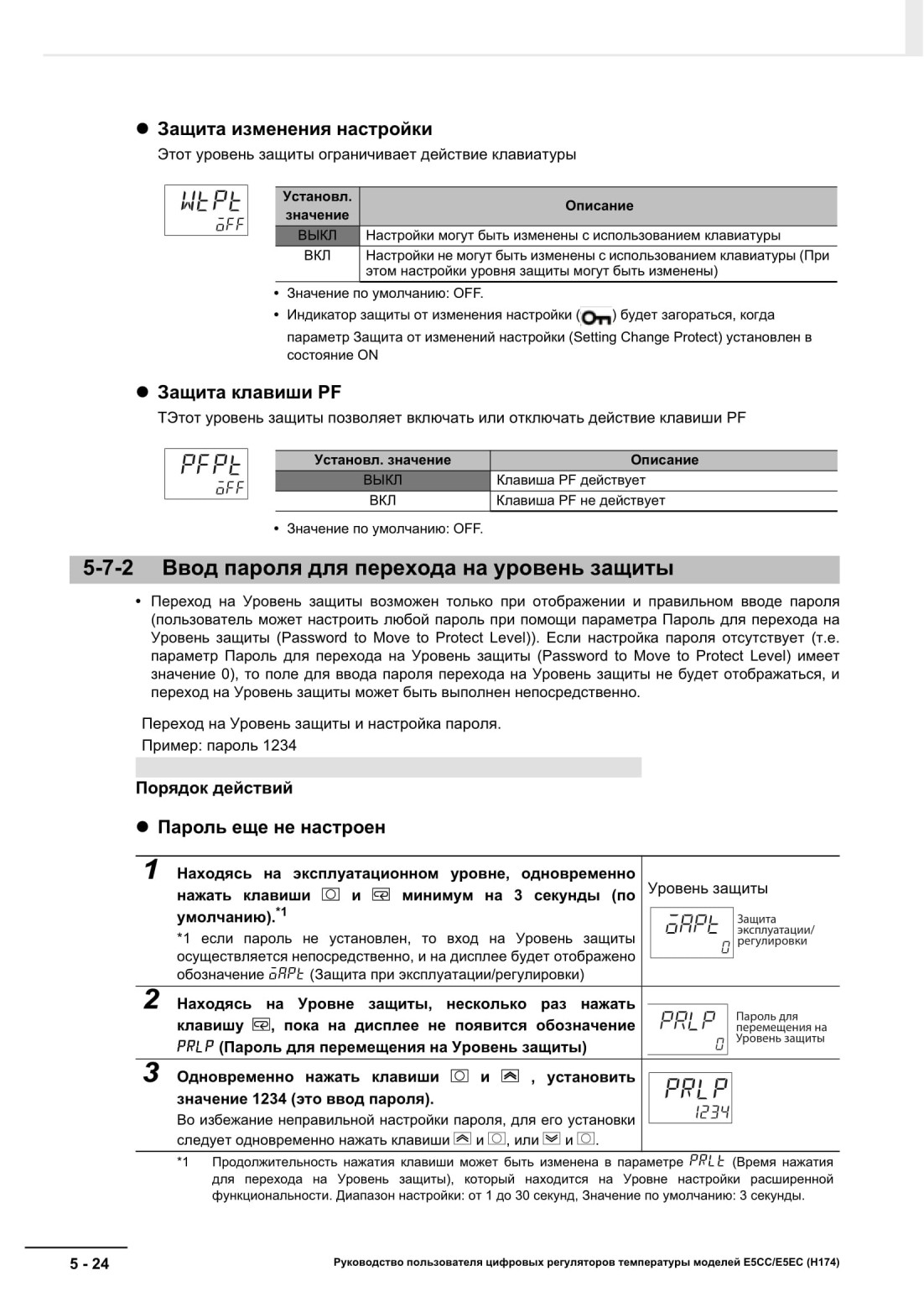

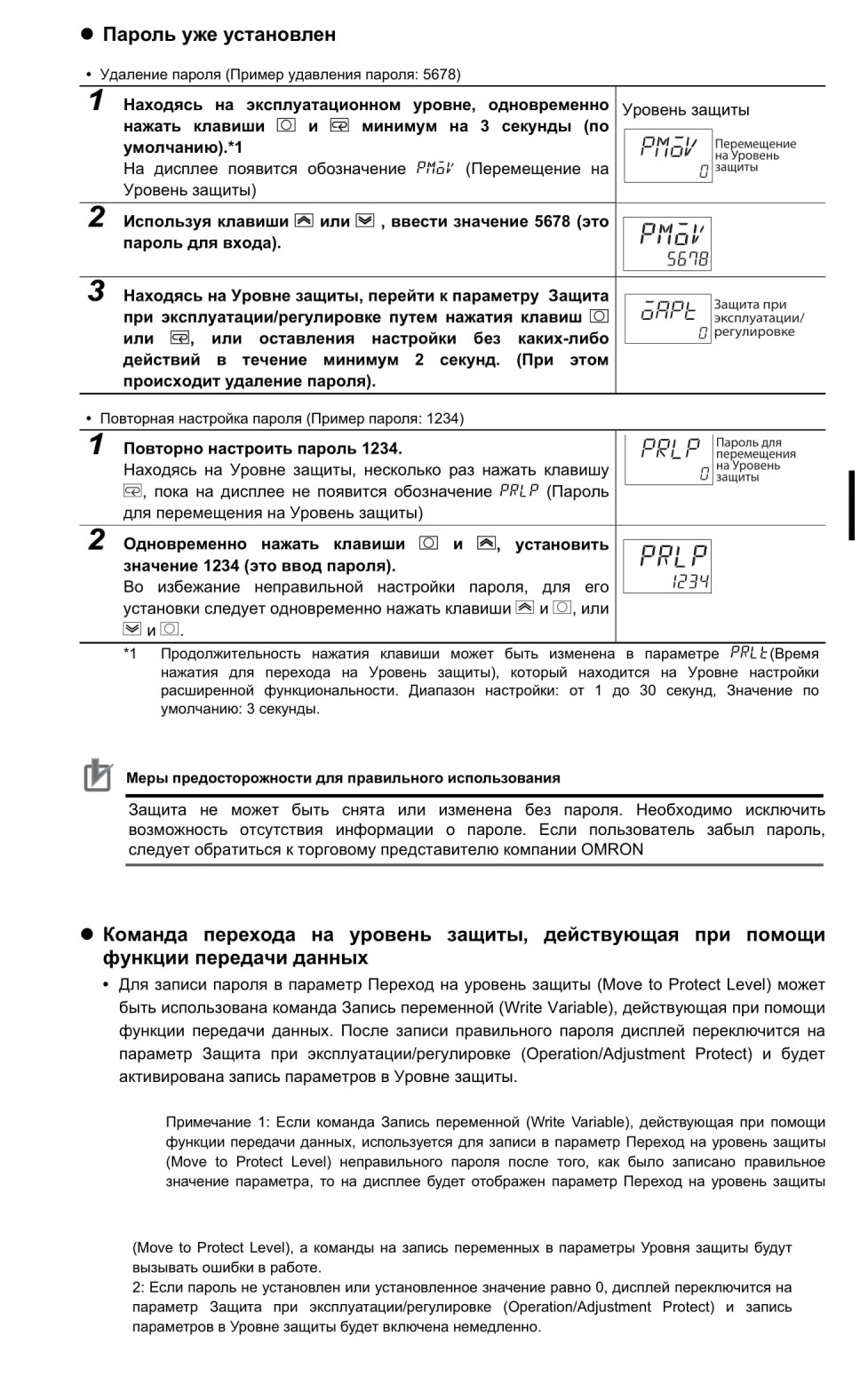

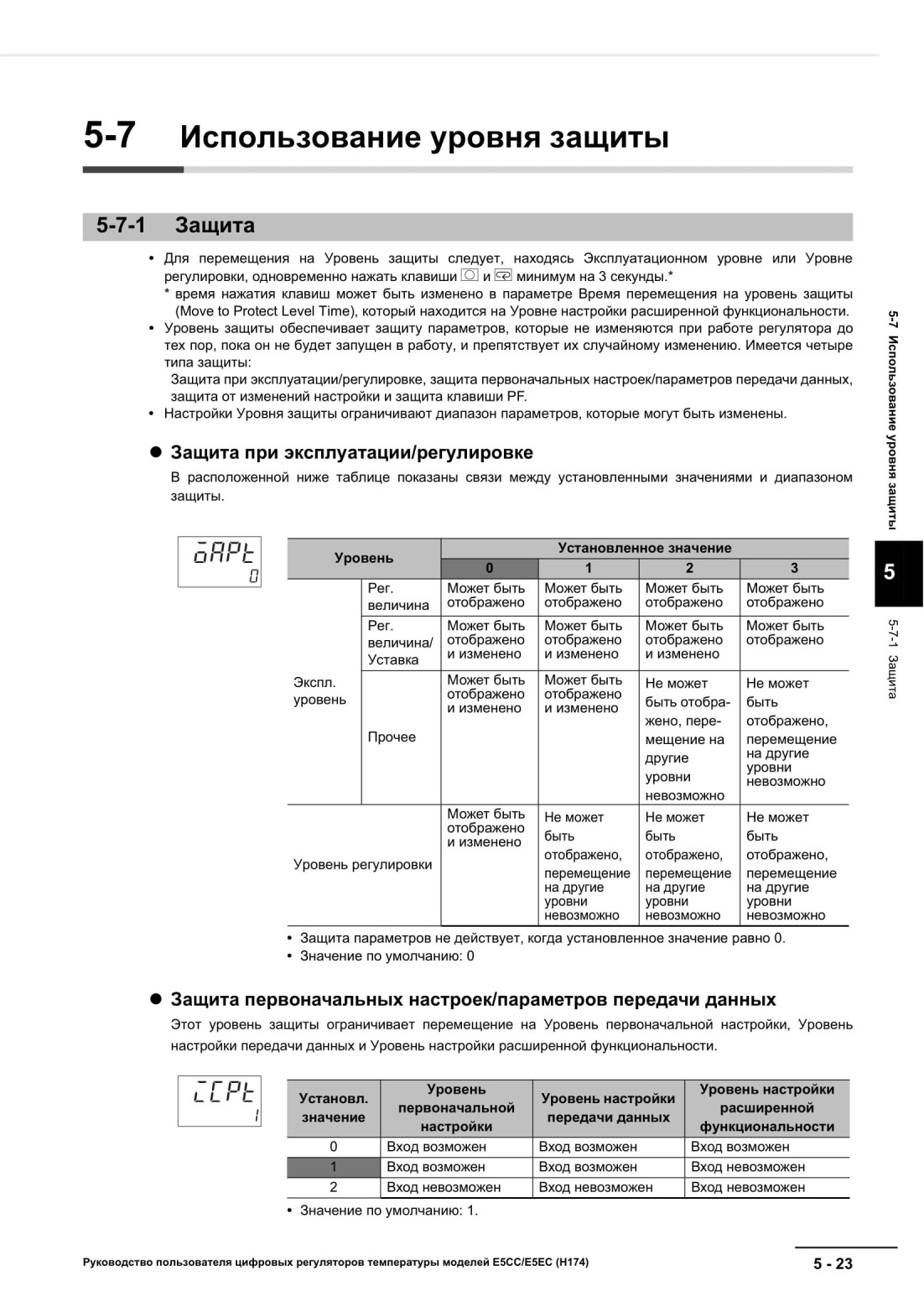

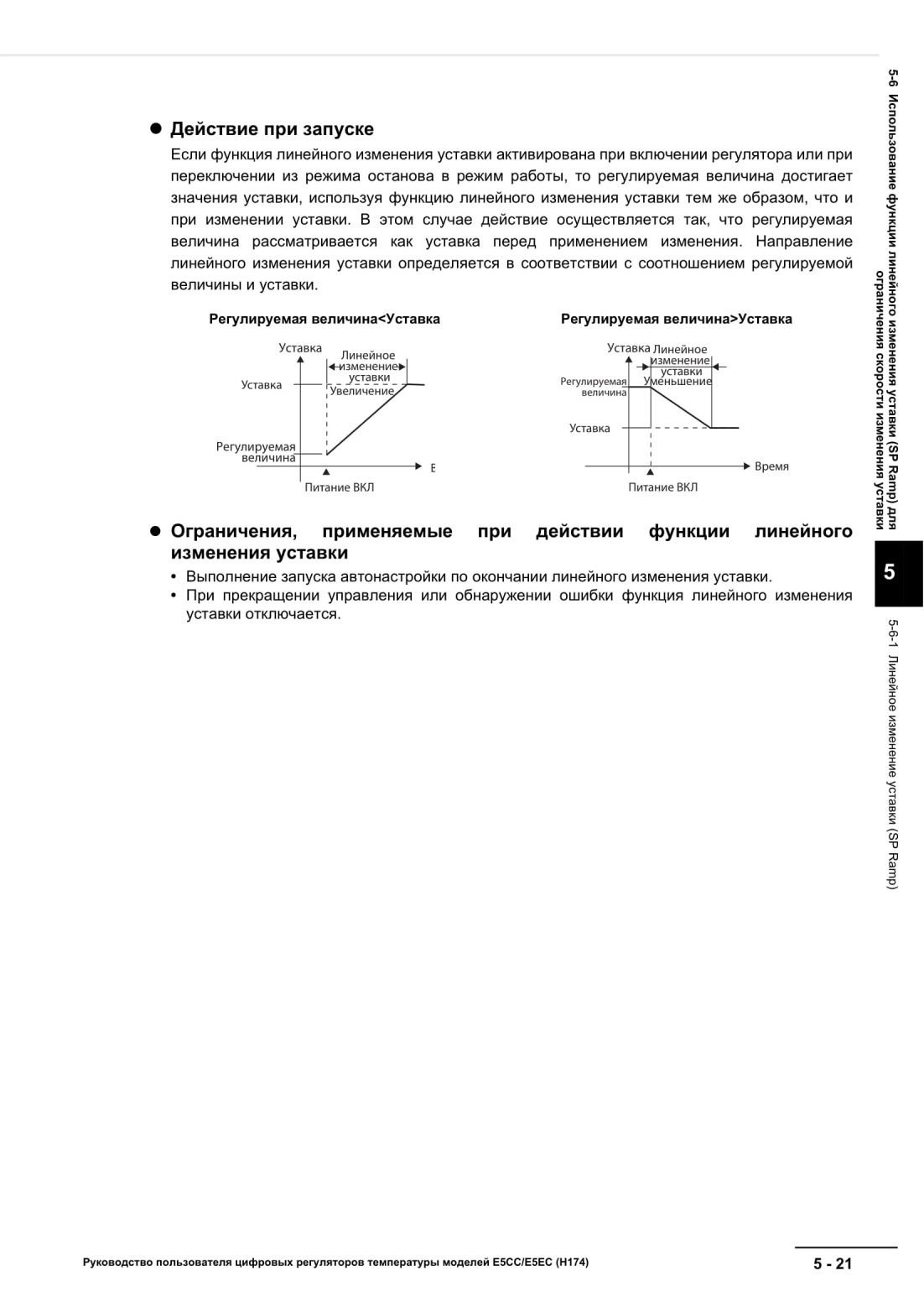

5-7 Использование уровня защиты

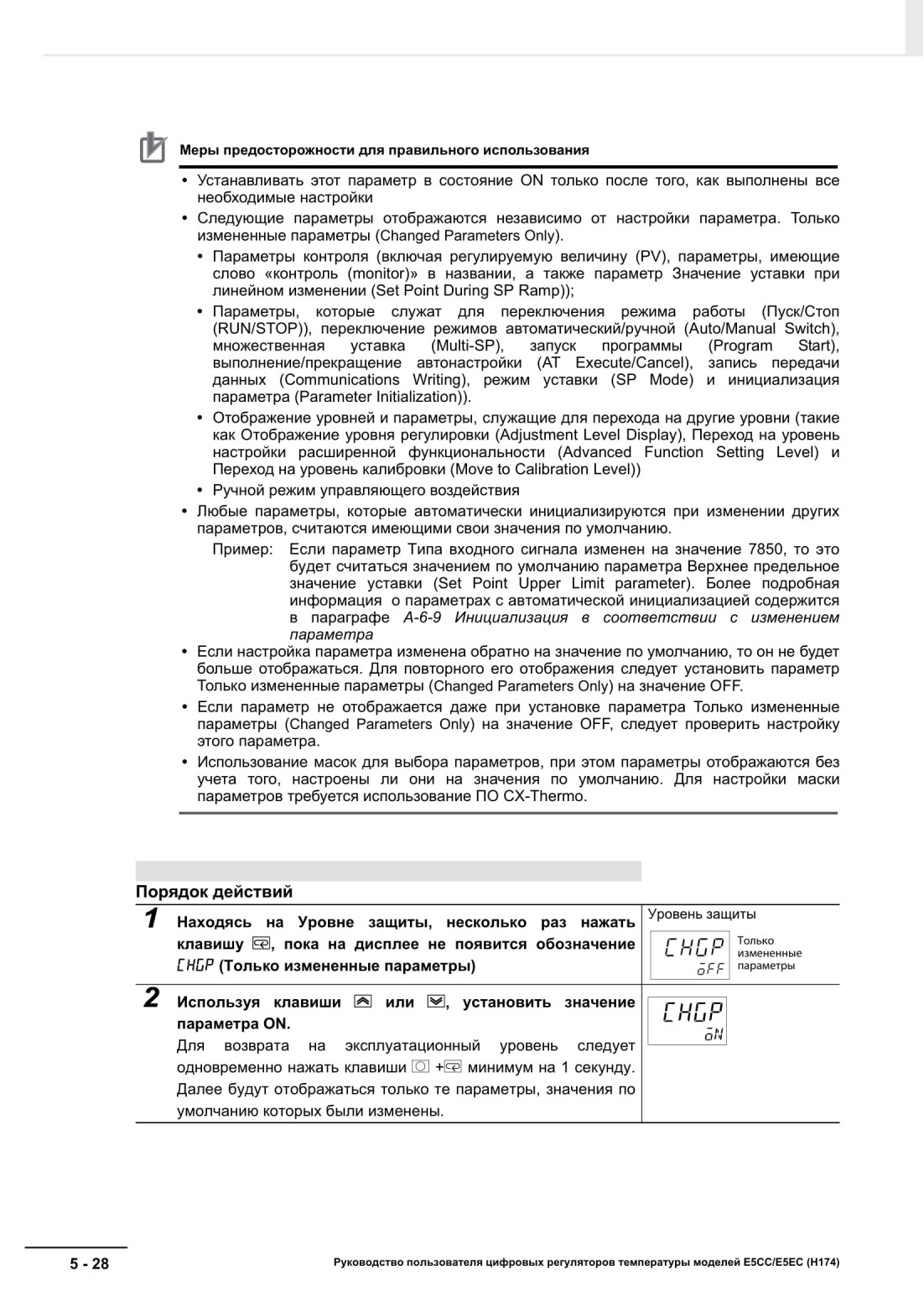

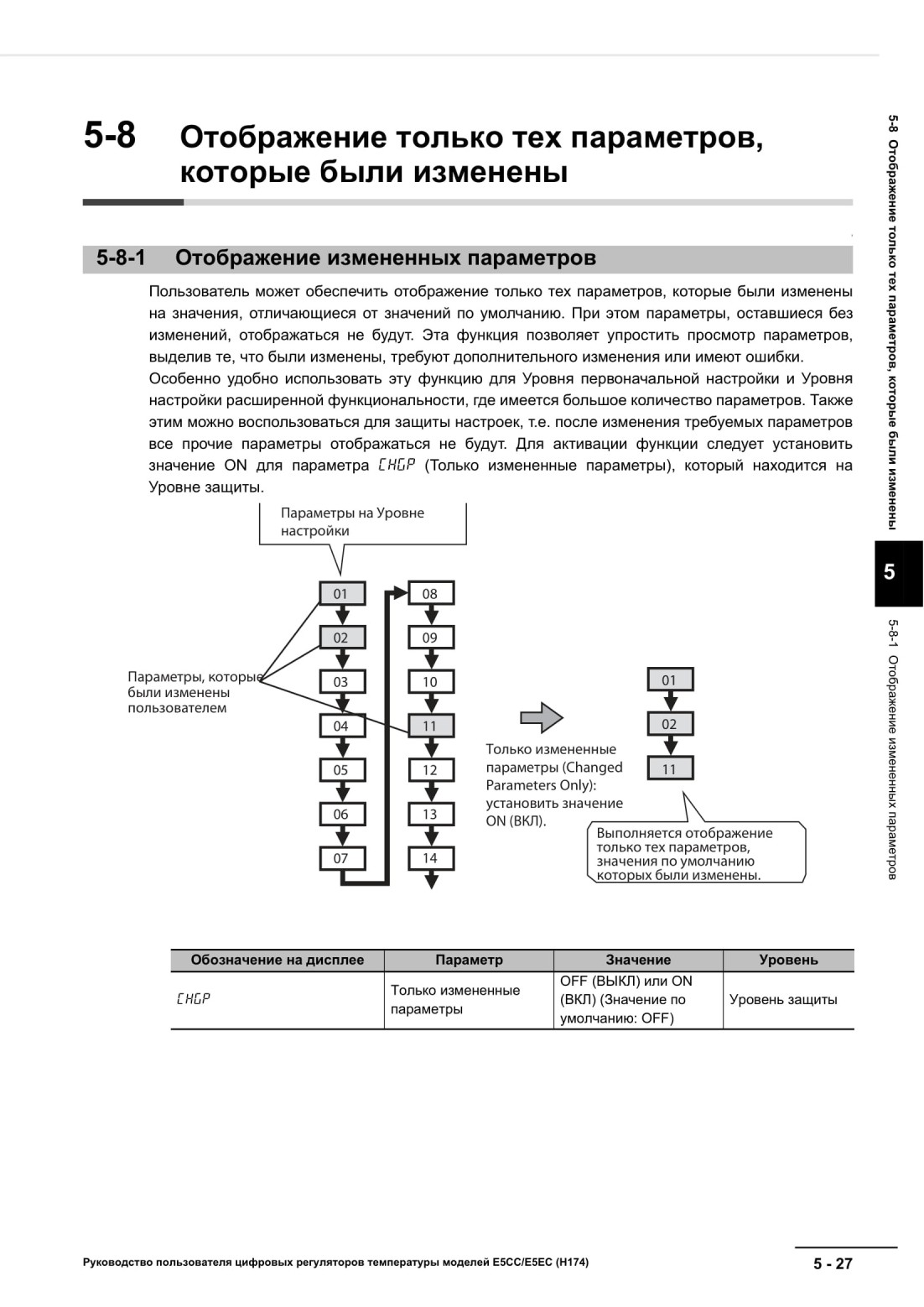

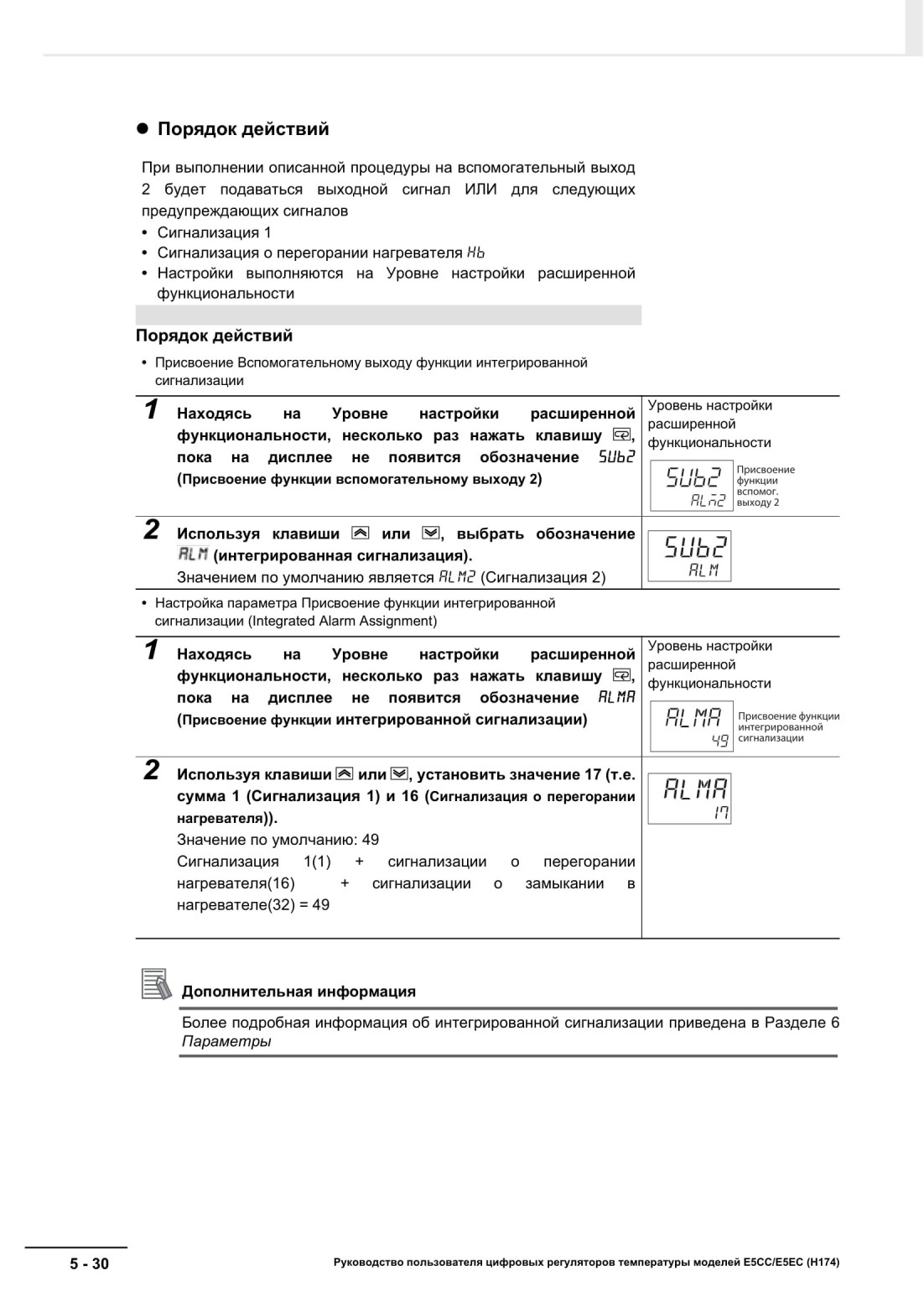

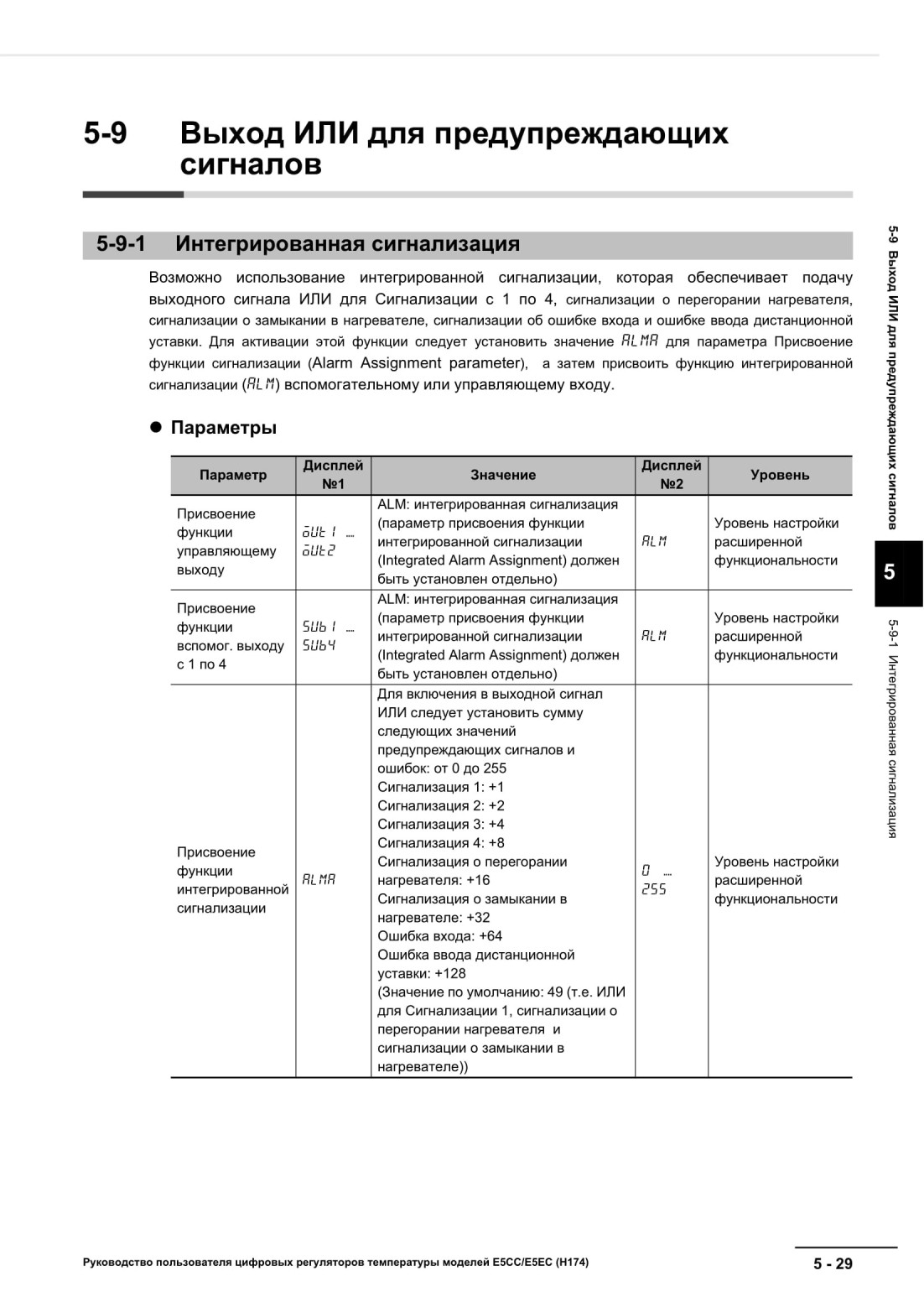

5-10 Задержки срабатывания сигнализации
5-10-1 Задержки срабатывания сигнализации

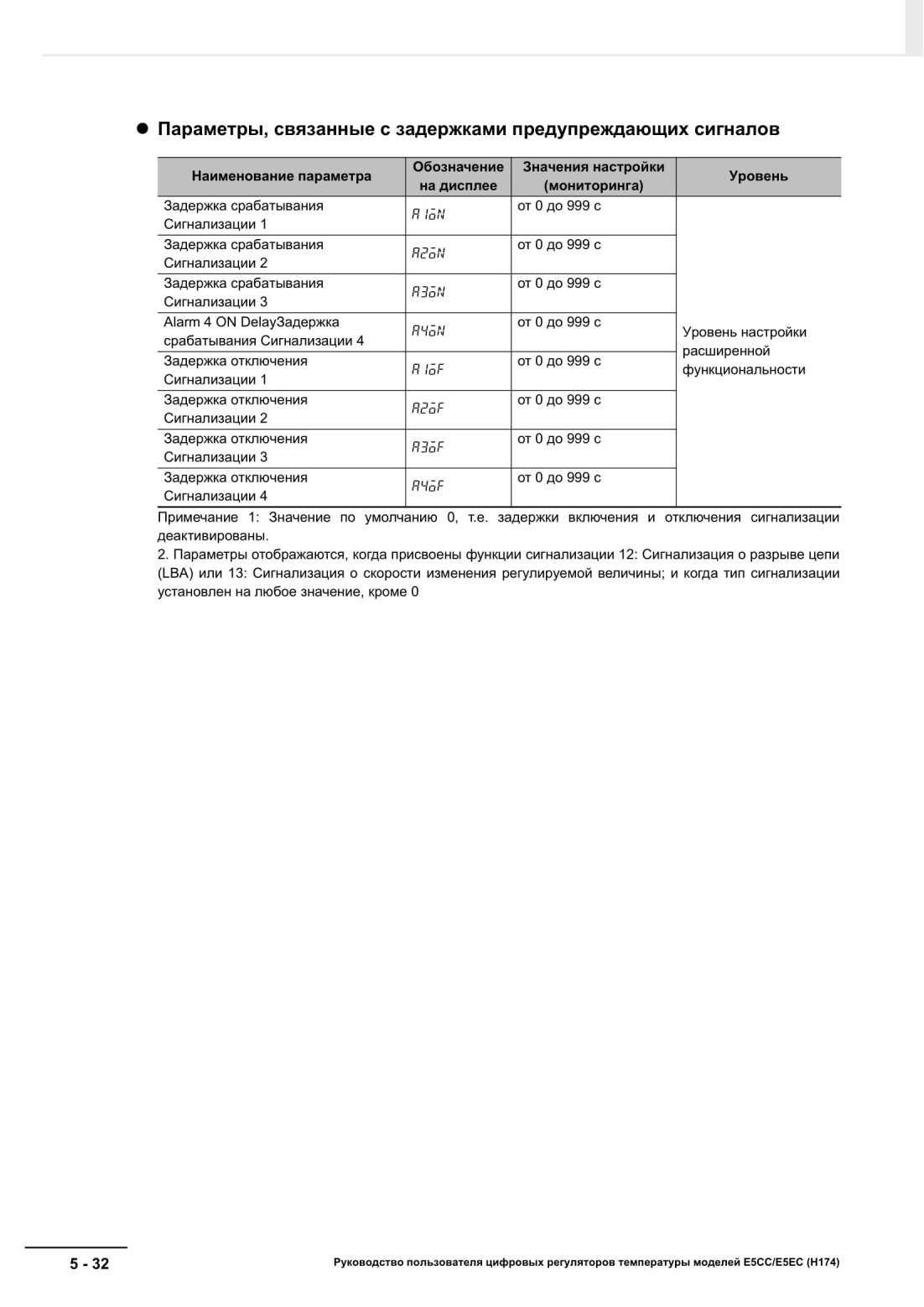

• Для выходных предупреждающих сигналов могут быть установлены задержки. Включение и отключение задержек может быть выполнено отдельно для Сигнализации 1, 2, 3 и 4. Установленные таким образом задержки также могут быть применены для отдельных индикаторов SUB1, SUB2, SUB3 и SUB4 и при передаче данных. Задержки срабатывания сигнализации действуют также при включении питания или при переходе с Уровня первоначальных настроек на Эксплуатационный уровень (например, для выполнения сброса в программном обеспечении). Все выходные сигналы будут отключены, и задержки при отключении не будут действовать при переходе на Уровень первоначальных настроек, или когда на выход подается предупреждающий сигнал об ошибке АЦП.

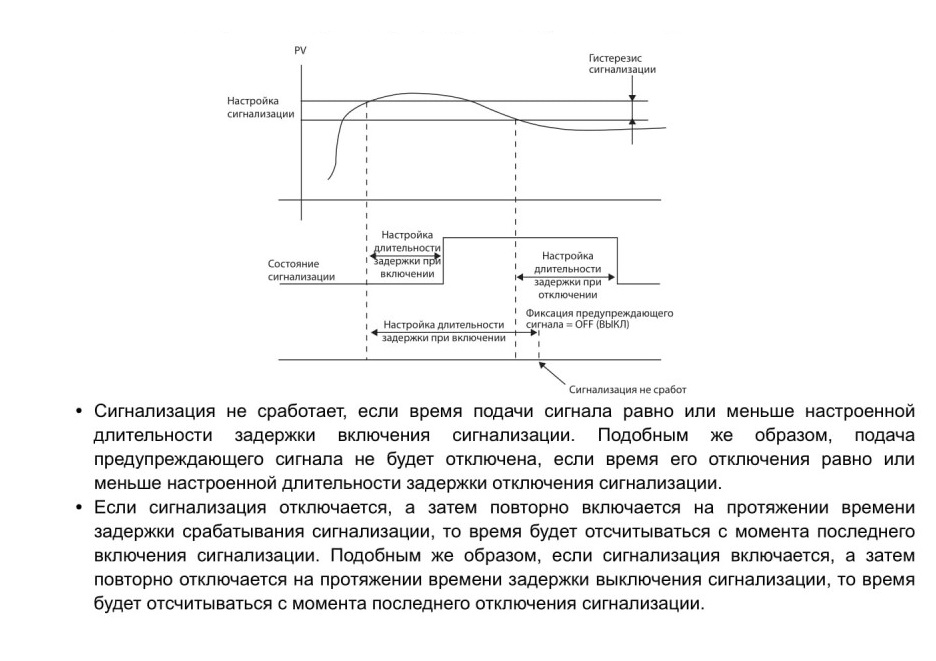

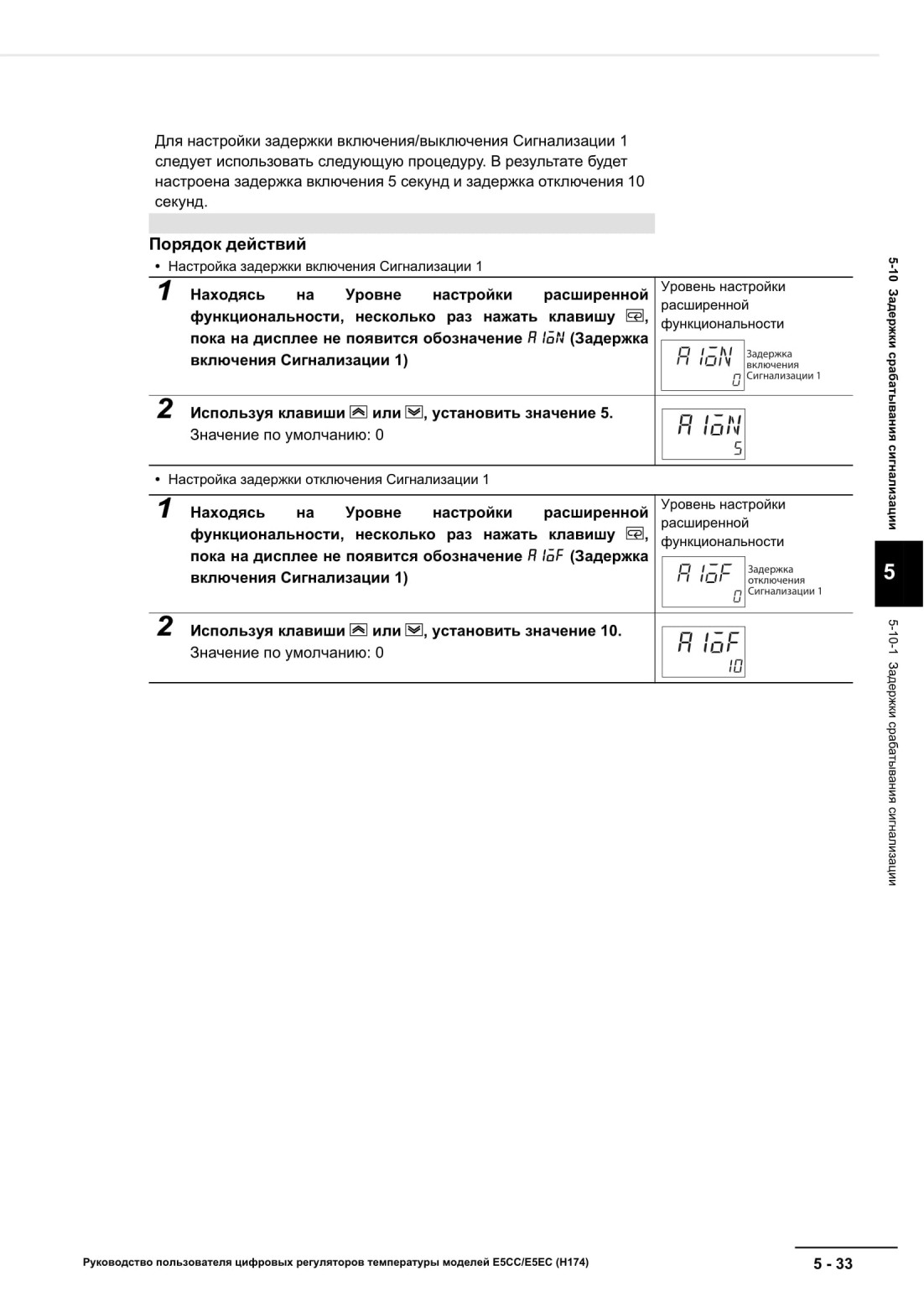

• Действие задержки включения/отключения сигнализации (для сигнализации по верхнему предельному значению)
