Гусеничный экскаватор Hyundai R450LC-7. Руководство по эксплуатации и обслуживанию - часть 9

3-16

воздухозабор

ник

воздухозабор

ник

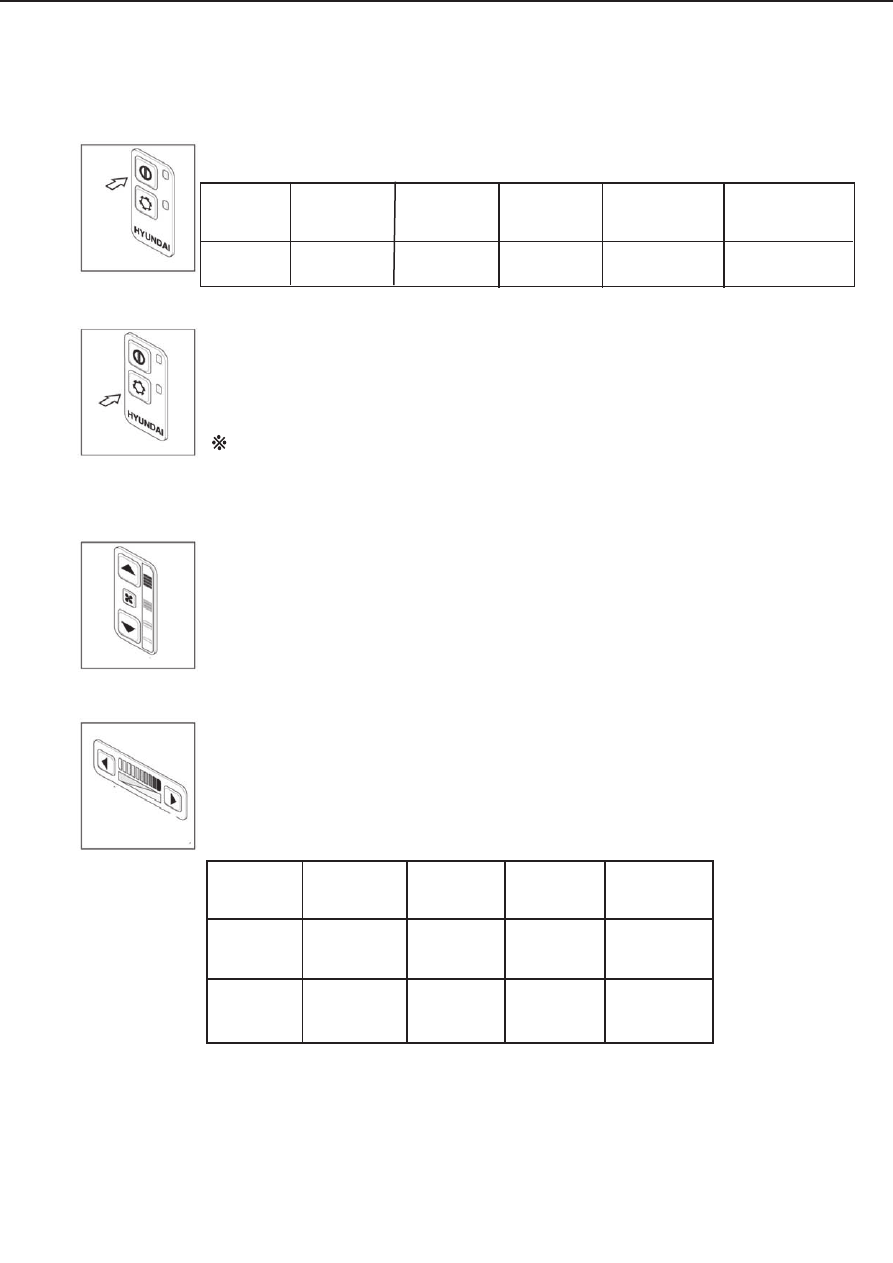

1) КНОПКА ВКЛЮЧЕНИЯ ВЕНТИЛЯТОРА

(1) Эта кнопка синхронного включения и выключения системы и

светоизлучающего диода.

(2) Отсутствие установочных величин

функция

величина

кондиционир

ование

кондиционер

Выкл.

Вкл.

скорость

температура

темпера

тура

Макс

охлажде-ние

Макс

охлажде-ние

направление

воздуха в

кабине

направление

воздуха в

кабине

В лицо

Внутренняя

циркуляция

Внутренняя

циркуляция

2) КНОПКА ВКЛЮЧЕНИЯ КОНДИЦИОНЕРА

(компрессора)

(1) Эта кнопка синхронного включения и выключения системы и

светоизлучающего диода.

(2) Компрессор включается и выключается автоматически для

поддержания заданной температуры без изменения в работе

светоизлучающего диода

Кондиционер работает, удаляя испарения и остатки воды через

дренажный шланг. Если вакуумный клапан дренажного шланга

поврежден, вода может распыляться в кабине. В этом случае

замените вакуумный шланг

3) ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТЕЙ ВЕНТИЛЯЦИИ

(1) У переключателя скоростей вентилятора имеется 4 положения.

(2) Первое и четвертое положение обозначаются 5 звуковыми

сигналами

4) ПЕРЕКЛЮЧАТЕЛЬ КОНТРОЛЯ ТЕМПЕРАТУРЫ

(1) У переключателя имеется 9 положений, с помощью которых вы

можете контролировать температуру, путем нажатия кнопки вверх

или вниз.

(2) Максимальное охлаждение максимальное нагревание

сигнализируются 5 звуковыми сигналами.

(3) Для максимального охлаждения или нагревания советуем

придерживаться следующей конфигурации установок.

Внешний

воздухозабор

На ноги

Макс

нагревание

3-17

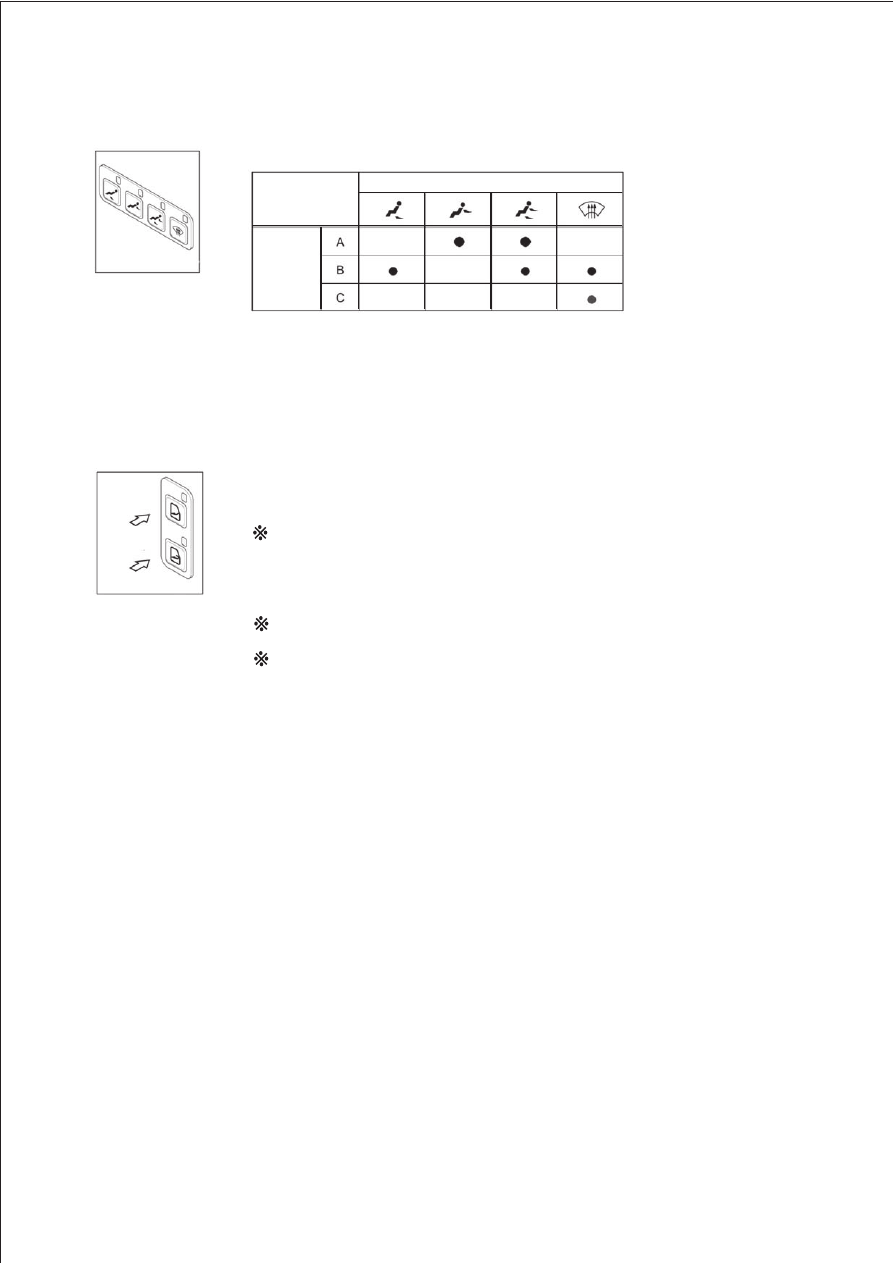

5) ПЕРЕКЛЮЧАЕТЛЬ ПОТОКОВ ВОЗДУХА В КАБИНЕ

(1) Существует 4 направления воздушного потока.

Направление

Положение

переключателя

Потоки

воздуха

(2) Когда работает антиобледенитель, переключатель направления

воздушных потоков должен находиться в положение забор

свежего воздуха, а кондиционер быть включенным.

(3) В позиции предельного нагрева, кондиционер не включается.

6) ПЕРЕКЛЮЧАТЕЛЬ ВОЗДУХОЗАБОРНИКА

(1) Режим функционирования воздухозаборника может меняться.

1. Свежий воздух

Происходит забор воздуха извне.

Периодически заменяйте воздушные фильтры для

поддержания хорошей работы.

2. Циркуляция воздуха внутри кабины

Происходит использование нагретого или охлаждённого

воздуха для повышения эффективности использования энергии.

Используя режим циркуляции воздуха в течение

длительного времени периодически меняйте воздух.

Периодически заменяйте воздушные фильтры для

поддержания хорошей работы.

(2) Система циркуляции воздуха работает при ВЫКЛ. системе, что при

необходимости может быть изменено.

3-18

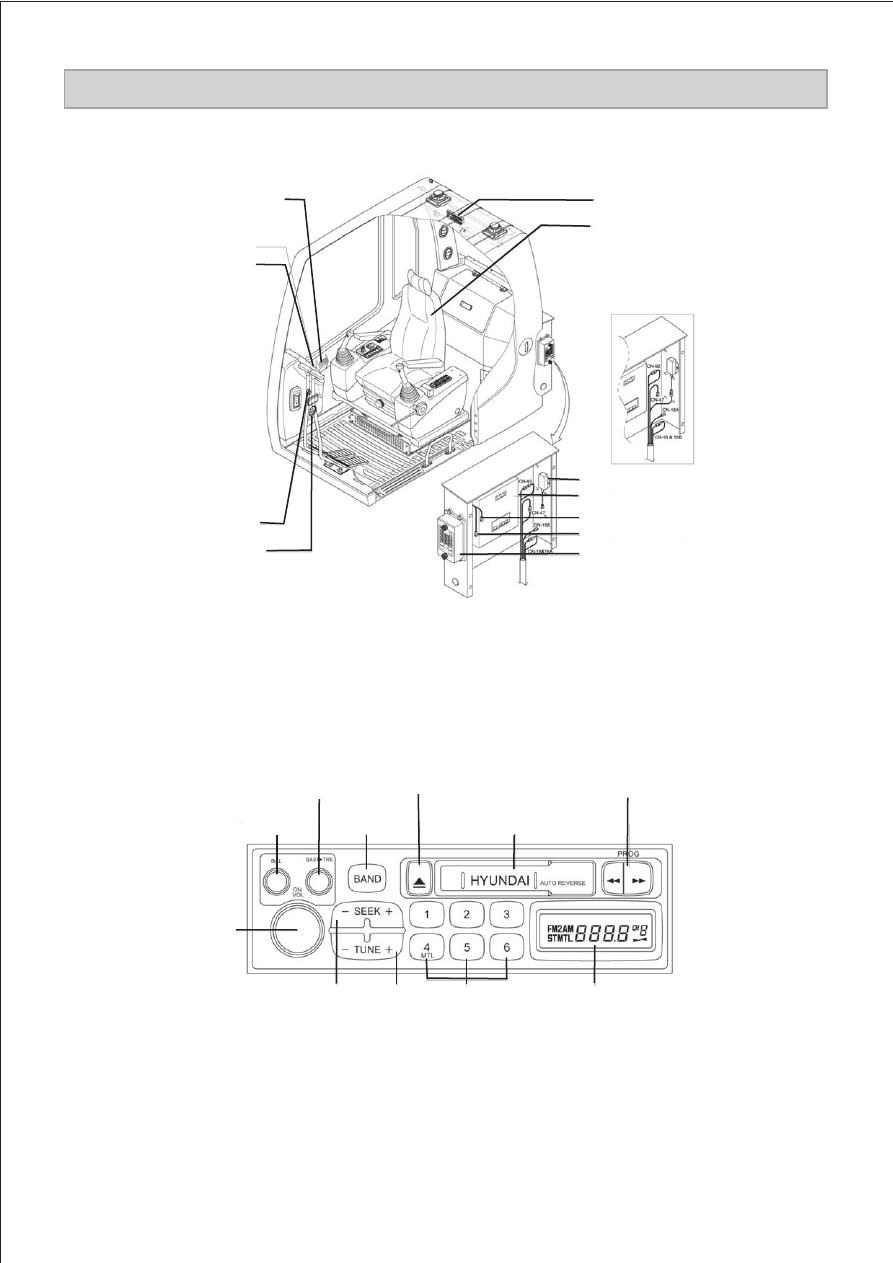

6. ДРУГИЕ УСТРОЙСТВА

Резистор

Контролер

RS232 разъем

Коробка предохранителей

J1939 разьем

магнитола

сиденые

дитанционное

управление

магнитолой

12- вольтовая рoзетка

прикуриватель

счетчик моточасов

1) МАГНИТОЛА

Для комфортной работы экскаватор оснащен высококачественной аудиосистемой.

Выключатель

магнитолы

громкость

Громкость

Настройка

Запоминание

радиоканалов

Кнопка выброса

кассеты

Магнитофон

Воспроизведение

перемотка

Дисплей

Нумерация

каналов

Поиск

каналов

Настройка

каналов

3-19

1) При повороте этого выключателя вправо включается магнитола,

а затем усиливается звук.

2) При повороте выключателя влево звук будет ослабевать, а затем

магнитола выключается.

Контроль громкости магнитолы не будет работать

синхронно с дистанционным управлением магнитолой.

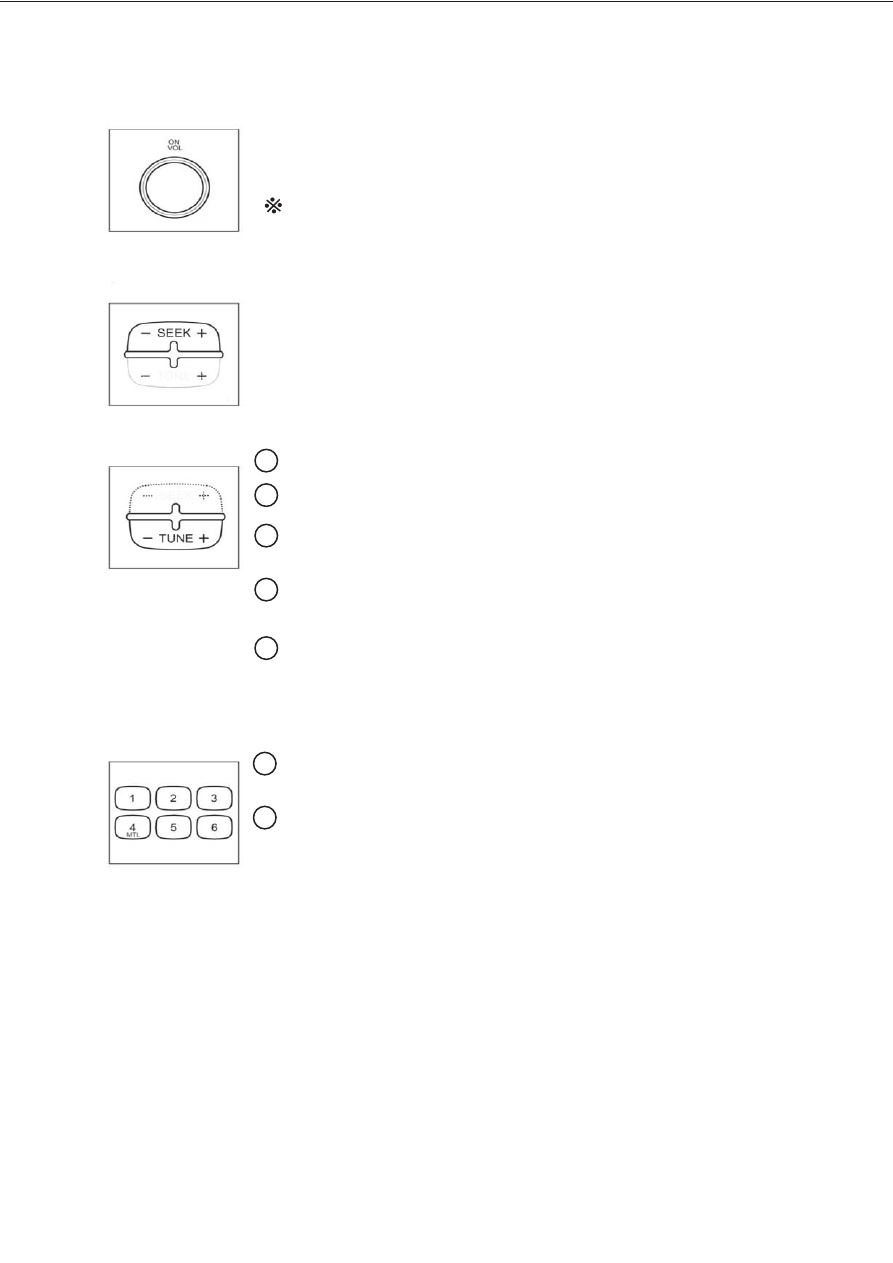

(1) Включатель напряжения и контроль громкости

(2) Кнопка поиска каналов

1) При нажатии этой кнопки радио автоматически выбирает и

включает канал со следующей частотой вещания.

(3) Кнопка настройки

1. При нажатии кнопки «+» выбираются каналы с более высокой

частотой.

2. При нажатии кнопки «-» выбираются каналы с более низкой

частотой.
3.

Основной:

AM диапазон : частота изменяется через 9кГц от 531 до 1602кГц

FM диапазон : частота изменяется через 0,1 МГц от 87,5 до 108МГц

Америка:

AM диапазон : частота изменяется через 10кГц от 530 до 1710 кГц

FM диапазон : частота изменяется через 0,2МГц от 87,9 до 107,9 МГц
5.

Европа:

LW диапазон : частота изменяется через 9 кГц от 153 до 279 кГц

AM диапазон: частота изменяется через 9 кГц от 531 до 1600 кГц

FM диапазон : частота изменяется через 0,05 МГц от 87,5 до 108,0 МГц

(4) Кнопки запоминания радиоканалов

1. Посредством нажатия этих кнопок Вы можете сразу же без

поиска включить канал, который храниться в памяти этой

кнопки.

2. Как запомнить радиоканалы в памяти.

• Вы можете запомнить по 6 каналов в каждом из

AM и FM диапазонов.

• Для запоминания канала в памяти держите соответствующую

кнопку нажатой более 2-х секунд.

3-20

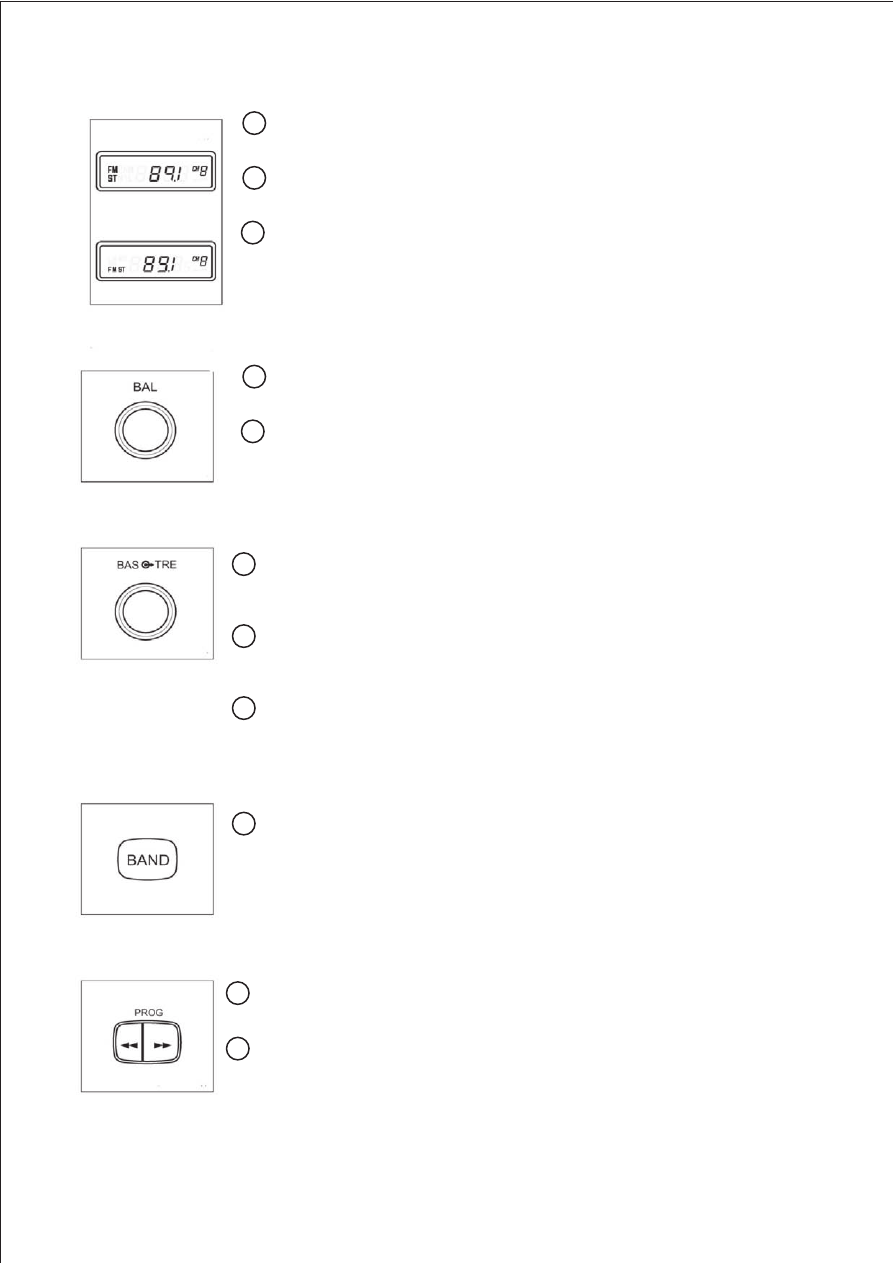

(5) Дисплей

1. Основная и Американская

• Когда работает радио, на дисплее высвечивается диапазон

принимаемой частоты AM, FM, FM2,MTL и режим стерео.

2. Европейская

• Когда работает радио, на дисплее высвечивается диапазон

принимаемой частоты AM, FM, FM2,MTL и режим стерео.

3. Когда работает магнитофон, на дисплее высвечиваются

индикаторные стрелки.

(6) Вращающаяся кнопка баланса звука

1. После нажатия на кнопку она отщелкивается и может вращаться.

Сила звука на правой и левой колонках будет регулироваться

при повороте кнопки влево - вправо

2. После регулировки нажмите на кнопку снова для фиксации

настройки.

(7) Кнопка тональной регулировки звука

Нижние частоты

После нажатия на кнопку она отщелкивается и может вращаться.

При повороте вправо

нижние частоты

увеличиваются, а влево

- уменьшаются.

2. В

ысокие частоты

Для регулировки

высоких частот

потяните кнопку на себя.

При повороте вправо высокие частоты увеличиваются, а влево

- уменьшаются.

3. После регулировки нажмите на кнопку снова для фиксации

настройки

(8) Кнопка радио

1. При нажатии этой кнопки включается радио, и можно слушать

передачи в AM и FM диапазонах.

(9) Кнопка перемотки кассетной ленты

1. При одновременном нажатии этой кнопки во время

проигрывания кассеты направление движения пленки

изменяется на противоположное.

2. При нажатии одной из этих кнопок кассетная лента будет

перематываться вперёд или назад, а если в это время Вы

нажмёте другую кнопку - включится режим воспроизведения.

3-21

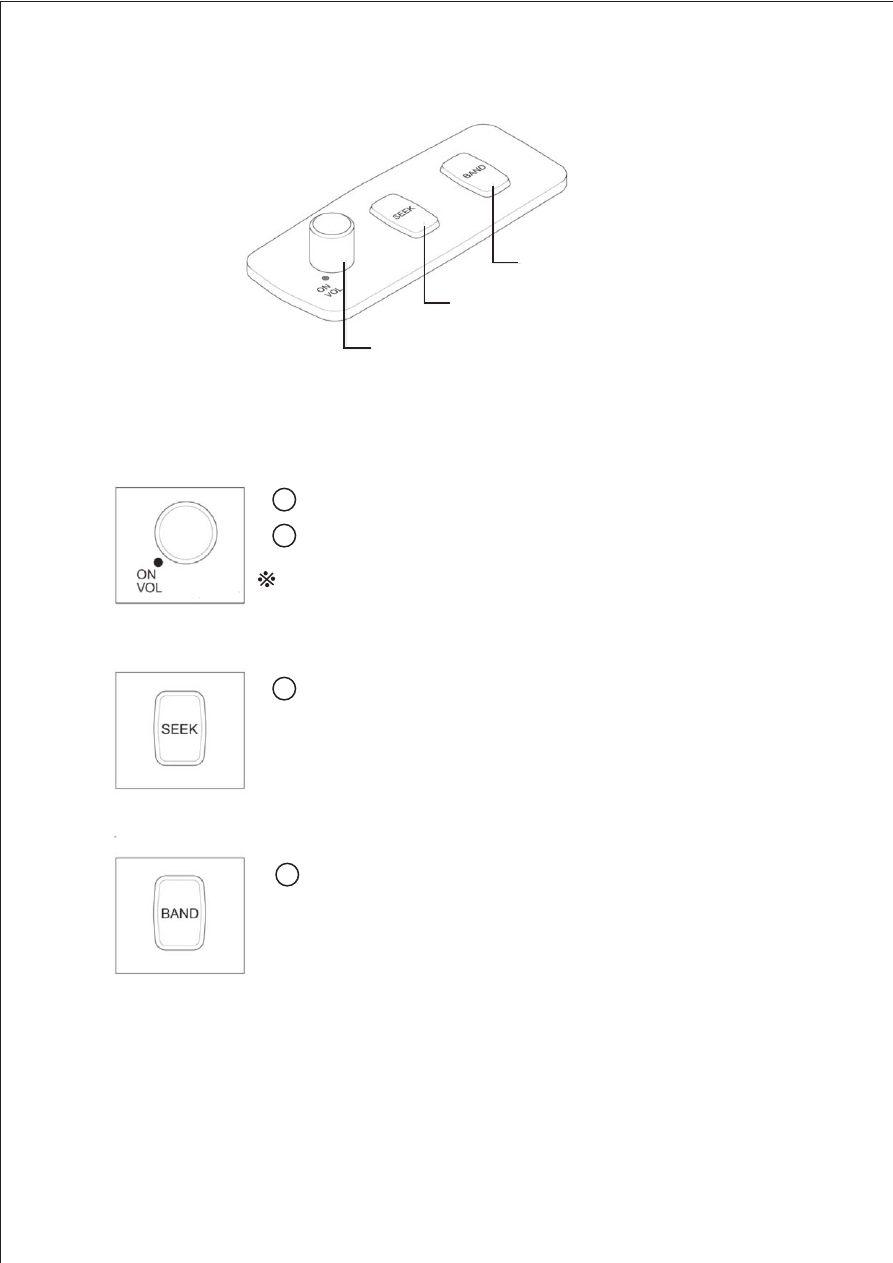

2) ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ (магнитолой)

Кнопка радио

Кнопка поиска каналов

Выключатель напряжения и регулятор громкости

(1) Выключатель напряжения и регулятор громкости

1. При вращении кнопки в право магнитола включается и

происходит увеличение громкости звучания.

2. При вращении кнопки в право громкость звука уменьшается и

магнитола выключается.

Эта кнопка не функционирует, при включенном

магнитофоне.

(2) Кнопка поиска каналов.

1. При нажатии кнопки, радио автоматически остановится на

следующей частоте радиовещания.

(3) Кнопка радио

1. При нажатии кнопки происходит выбор частоты радиовещания

АМ и FМ.

3-22

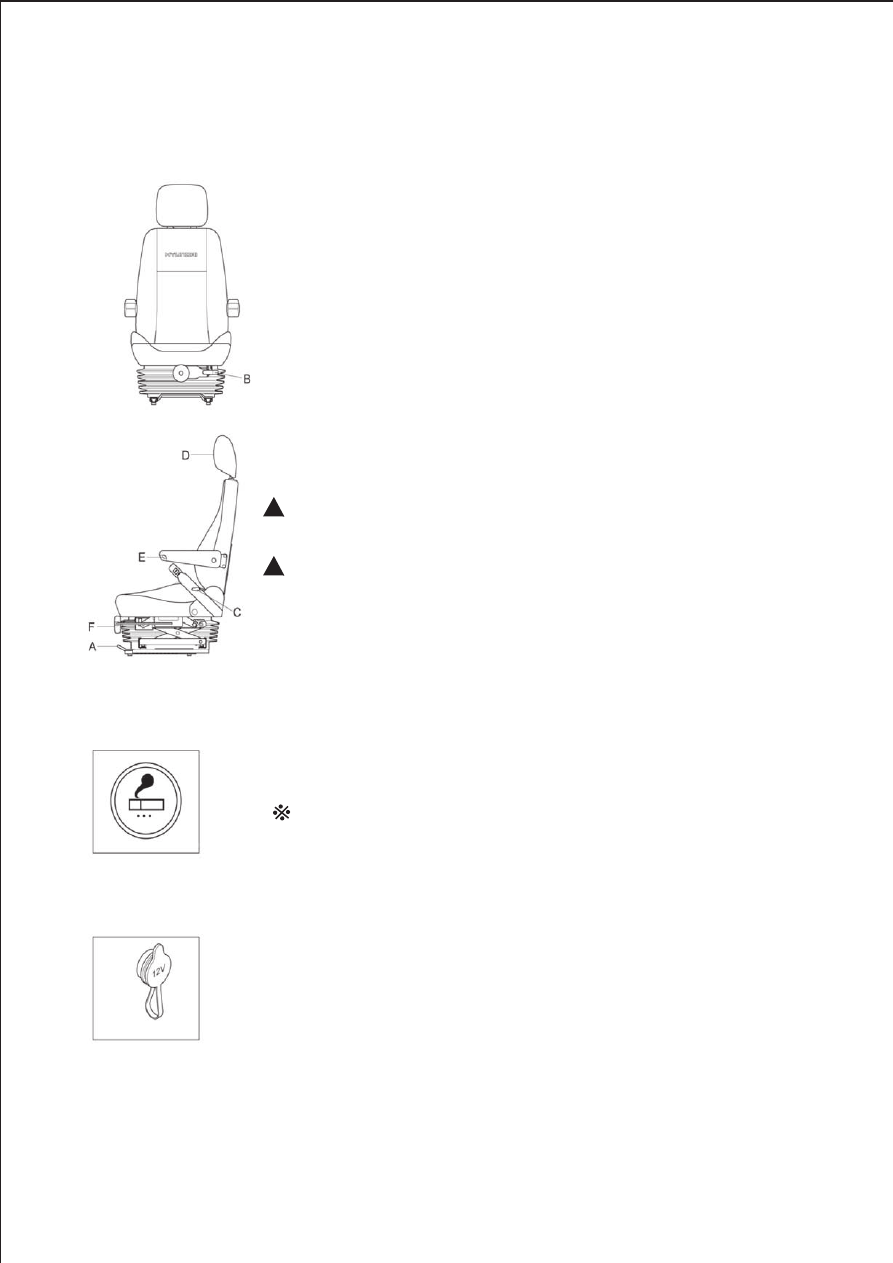

3) СИДЕНЬЕ

Для удобства работы оператора сиденье является регулируемым.

Удобная поза оператора позволяет снизить его усталость после долгой работы и повысить

эффективность работы.

(1) Регулировка вперед-назад (А)

1. Потяните за рычаг А для перемещения сиденья вперёд-назад.

2. Сиденье может перемещаться вперёд-назад на 170 мм

(2) Регулировка вверх-вниз (В)

1. Потяните за рычаги В для перемещения сиденья вверх или вниз.

2. Боковая регулировка вперёд-назад может выполняться только

при наклоне на одну сторону посредством рычага В.

(3) Регулировка наклона (С)

Потяните за рычаг С для регулировки наклона спинки сиденья.

(4) Регулировка подлокотников (Е)

Эта операция производится путём поворота рукоятки Е влево или

вправо.

(5) Регулировка подголовника (D)

В соответствии с потребностями оператора он может

регулироваться в вертикальном положении.

(6) Регулировка подушки (F)

Отрегулируйте рукоятку в соответствии с весом оператора.

! Всегда перед работой проверяйте состояние ремня

безопасности и устройство подъёма сиденья.

Меняйте ремень безопасности, по крайней мере раз в три года,

не смотря на хороший внешний вид.

4) ПРИКУРИВАТЕЛЬ

(1) Им можно пользоваться при нахождении стартового ключа в

положении ВКЛ.

(2) Прикуриватель можно использовать, когда он выскочит из своего

гнезда через небольшой промежуток времени после того, как не

него нажали.

Сервисное гнездо

Гнездо прикуривателя можно использовать в аварийных случаях

как источник постоянного тока. Не используйте прикуриватель

или переносные лампы, работающие от гнезда прикуривателя,

которые превосходят 24В/100Вт.

5) 12-ВОЛЬТОВАЯ РАЗЕТКА (Опция)

(1) Используйте 12 вольт по необходимости, но не повышайте

мощность розетки 12 вольт, 30 ватт.

3-23

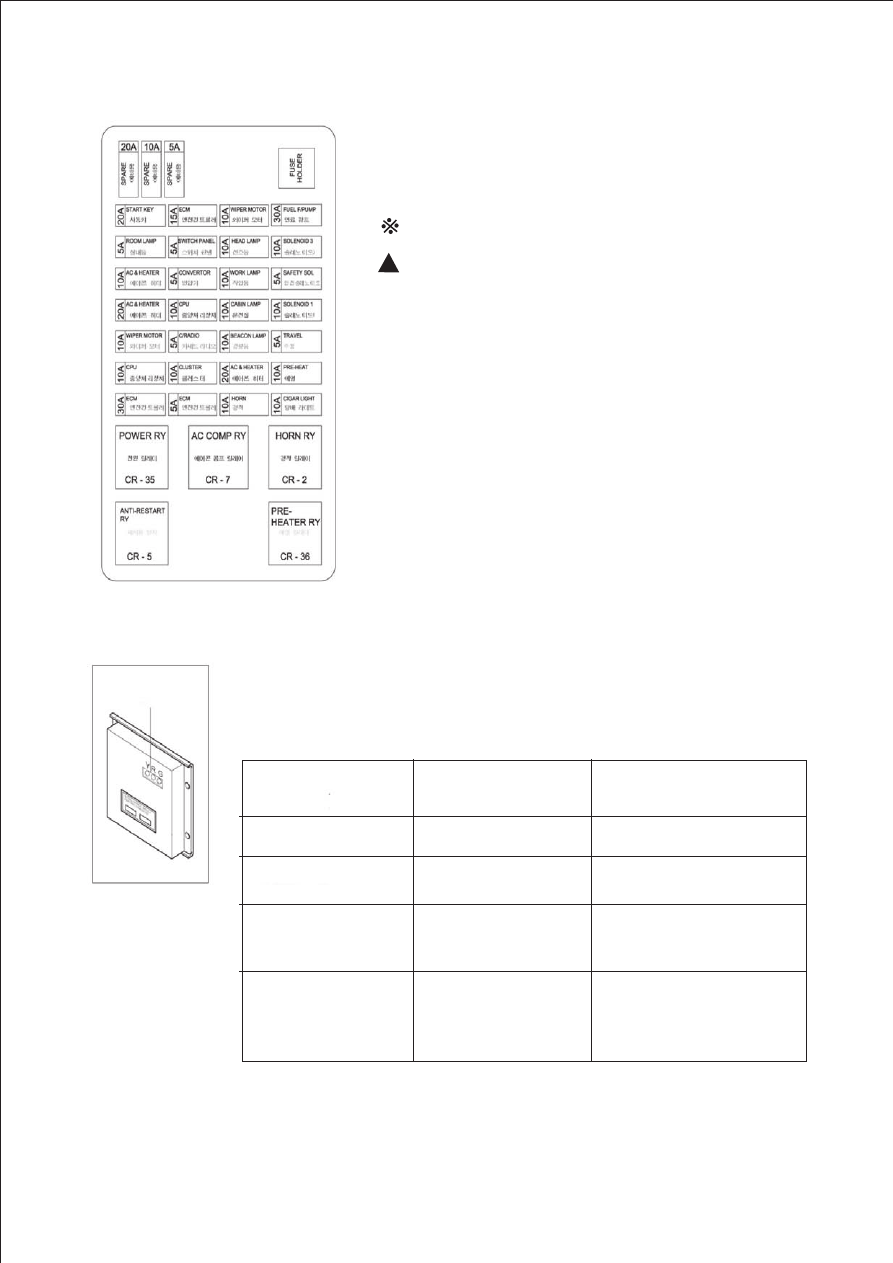

6) КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

1) Предохранители защищают электронные устройства и

соединения от перегорания.

(2) На крышке коробки предохранителей нанесена

информация о силе тока для каждого предохранителя

и защищаемом им контуром

Заменяйте предохранители аналогичными по силе тока.

Перед заменой предохранителя убедитесь в том, что
стартовый ключ находится в положении ВЫКЛ

7) КОНТРОЛЛЕР ЦЕНТРАЛЬНОГО КОМПЬЮТЕРА

(1) Предназначен для приведения в соответствие крутящего момента

гидронасоса с крутящим моментом двигателя через золотник, что

обеспечивает управление производительностью насоса при падении

оборотов двигателя при различных режимах работы.

(2) Указательные лампы на контроллере обозначены в таблице ниже:

Проверить выходящее

напряжение (24 Вольта)

или контроллер отсоединён.

Проверьте предохранитель.

Лампа

светоизлучающего

диода

Неисправность

Обслуживание

Зеленый - вкл.

Нормально

Зеленый и Красный -

вкл.

Неисправность

компьютера или РОМа. Поменять контроллер

Зеленый и Желтый -

вкл.

Неисправность в линии

коммуникации

Проверить размыкание

в цепи между

контроллером и реле.

Три лампы горят

Потеря мощности

контроллера
